MaxHer22

Problème rouleau entraineur raboteuse Kity 636

Bonjour,

Je suis récent propriétaire d’une kity 636 que je découvre petit à petit. Je n’ai pas de problème pour la partie dégauchisseuse. En revanche en mode raboteuse j’ai remarqué que le rouleau entraîneur d’entrée n’était pas droit (hauteur par rapport à la table de rabotage) alors que l’arbre avec les fers est lui bien droit. Je mesure 2mm de différence entre chaque extrémité du rouleau, il est plus proche de la table de rabotage côté moteur/courroie. Je pourrai prendre des photos si besoin pour illustrer le problème si ce n'est pas clair. Pour des petites sections ce n’est pas très dérangeant mais dès que je veux raboter sur plus de 50% de la largeur max de rabotage ça se gâte!
De ce que je comprends de la machine, les deux rouleaux d’entrée et de sortie et l’arbre principale font partie d’un même bloc. L’ensemble peut donc être ajusté si besoin mais si je joue la dessus je risque de tout désaligner.

Avez vous déjà eu ce problème?
Est-il possible de régler la hauteur des rouleaux entraîneurs (entrée et sortie) par rapport à la table de rabotage?
J’ai bien vu les ressorts aux extrémités des tiges filetées de chaque rouleau mais ils sont là uniquement. pour régler la pression des rouleaux sur le bois d’après moi.

Merci d’avance pour votre aide.

Connectez-vous pour ajouter un commentaire.
?

3 réponses

2
FrancoisB
( Modifié )

Bonjour,

Il doit normalement y avoir des réglages en hauteur , en tout cas sur celles que j'ai eu en ma possession ( une guillé et lurem ) . Soit des systèmes avec vis et contre écrou qui forcent l'axe des rouleaux à une certaine hauteur, soit des paliers de guidage d'axe serrés dans des trous oblongs.
Je te conseille aussi de regarder si un amas de copeaux ne c'est pas logé entre ton guide de ressort et la position initiale de celui ci . Sur mon combiné (Lurem former 310 STI), l'entraîneur d'entrée était comme toi désaxé, les copeaux empêchant le rouleau de redescendre uniquement d'un côté. J'ai passé un grand coup de soufflette pour les dégager en faisant levier avec un bout de bois entre l'entraineur et la table de raboteuse. Si c'est ça, en 2 minutes ton problème sera réglé !
C'est peut être pas très clair mais je n'ai pas le courage de te fournir une meilleur explication ce soir !
Bon courage !

Mis à jour
MaxHer22

Bonsoir,
Merci pour le retour. Je vais regarder pour voir si effectivement le côté plus haut du rouleau n'est pas bloqué dans son axe d'une manière ou d'une autre mais il me semble avoir déjà vérifier ce point. Pour ce qui est du réglage de ce que je comprends c'est que c'est tout le bloc rouleau d'entrée/sortie + porte fer qui peut être ajusté en hauteur mais pas juste un rouleau.

benoit96

Salut
J’arrive après la bataille mais je suis en train de démonter ma kity (que j’avais démontée quasiment entièrement pour la nettoyer) et pour moi tu peux ajuster en hauteur les rouleaux séparément.

Connectez-vous pour ajouter un commentaire.
0
MaxHer22

Bonsoir

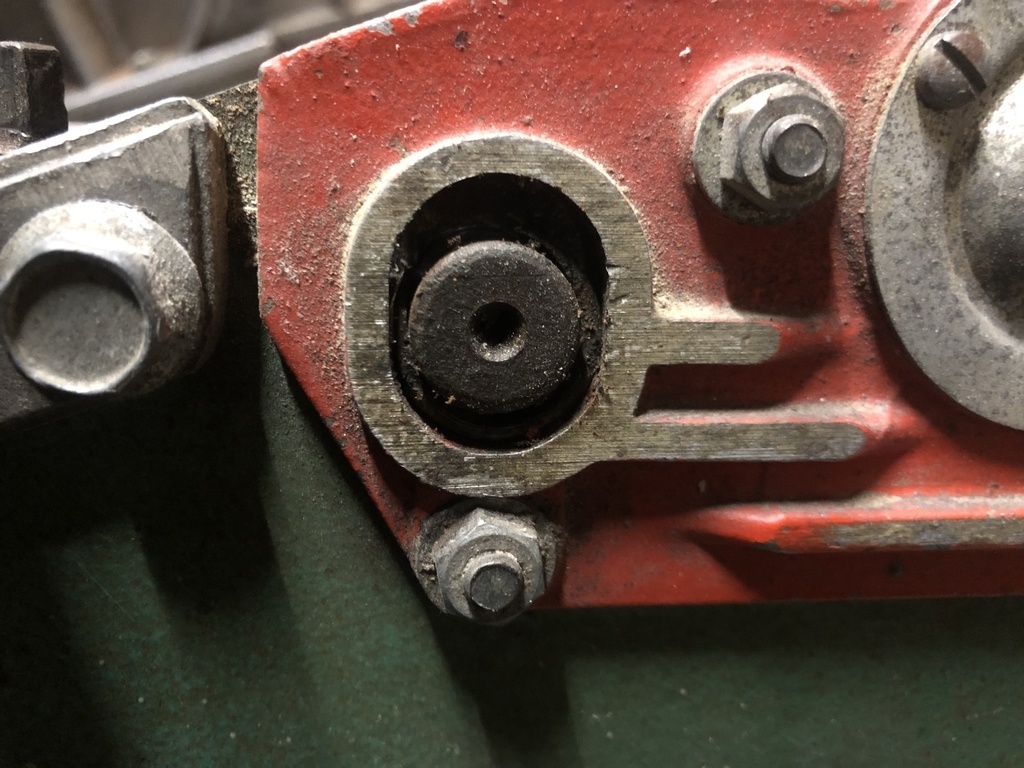

Des nouvelles de mon problème. Je pense avoir compris ce qui n’allait pas. Il s’agit de la bague autobloquante qui est cassée du côté ou le rouleau est le plus haut. Cette bague est devenue « ovale » et vient faire pression de chaque côté empêchant le rouleau de complètement descendre dans son axe. J’ai mis une photo mais il est difficile de voir la bague cassée.

Je pense que je vais devoir démonter pour changer les bagues.

Je ferais un retour après avoir changé les bagues.

Boisenformes

Tu veux dire bague auto lubrifiante. C'est précisément ce que mon voisin à fait réusiner par un tourneur dans du bronze mais peut être tu trouveras ici kity-rouen.com...88_564_940.html

MaxHer22

Autolubrifiante oui pardon. J’en ai trouvée sur probois et 123roulements. Je vais en profiter pour changer les 4 bagues du coup.

Connectez-vous pour ajouter un commentaire.
0
Boisenformes

Normalement les réglages ne servent qu'à la pression, pas pour la hauteur.
Sur Kity Bestcombi, les paliers de ce rouleau sont fragiles si l'on y passe des grosses pièces longues sans servante. Possible même soucis ici. Mon voisin à fait refaire des pièces à un tourneur.

MaxHer22

Ça confirme bien ce que j'avais cru comprendre concernant l'utilité de ces ressorts. MErci.
