Keskispass

Kity 636 - dimensions table entrée

Bonjour,
Si quelqu'un d'entre-vous possède une Kity 636, pourrait-il me communiquer les 2 dimensions en largeur (suivant photos) de la table d'entrée ?
Ainsi que la distance intérieure entre les 2 supports rouges de l’arbre de coupe.

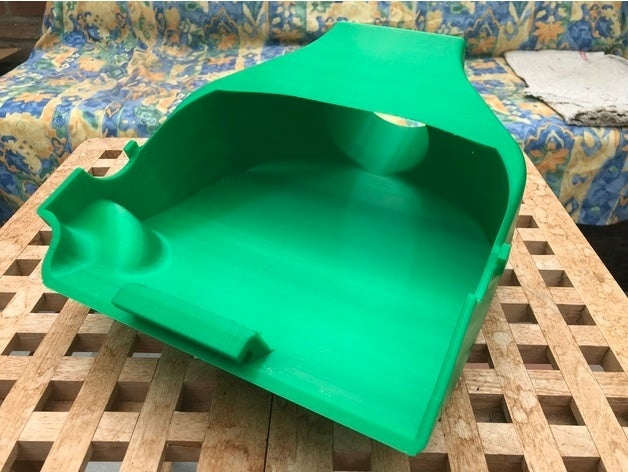

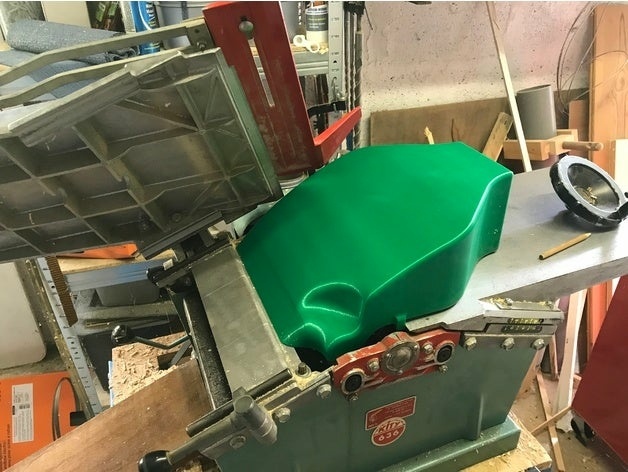

Je possède une Kity 635 et j'aimerai si c'est possible adapter le collecteur à copeaux (mode rabotage) que j'ai trouvé sur Thingiverse (thingiverse.co...069060/comments - fait pour une 636) et l'imprimer en 3D.

Un grand merci d'avance.

Stéphan

Mis à jour
Keskispass
( Modifié )

Merci ced21 pour ta réponse !
J'ai contacté le concepteur du collecteur via Thingiverse ; il a aimablement accepté de modifier son fichier Fusion 360 pour l'adapter à la Kity 635 ! 😀 Chapeau à lui !
Avis donc aux possesseurs d'imprimantes 3D ... et de Kity 635 ... le fichier STL est à présent disponible sur thingiverse.com/thing:3069060
Yapluka l'imprimer (j'attends quelques pièces de rechange pour l'imprimante et une bobine de filament d'1kg et je me lance !).

Connectez-vous pour ajouter un commentaire.
?

1 réponse

0
ced21
Meilleure réponse

bonjour,
voici les mesures prises sur ma 636:

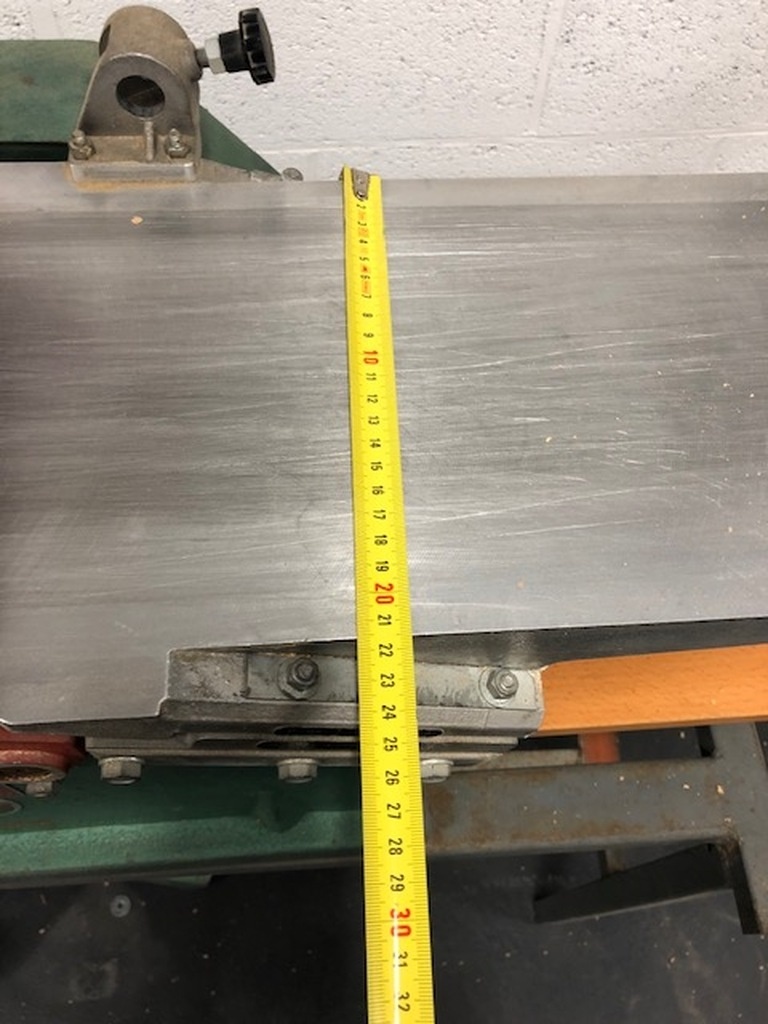

  • 1ère photo: 30.6cm

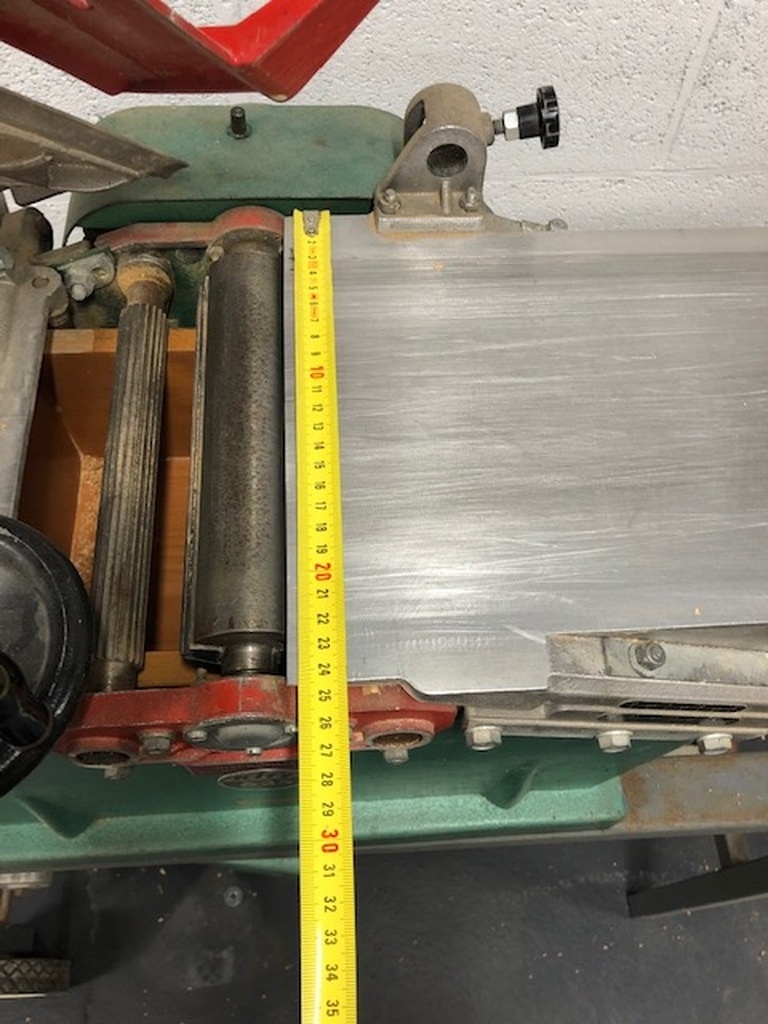

  • 2ème photo: 27cm
  • cote entre support arbre rouges: 29.3cm

Ça va te faire un beau bestiau à imprimer! tu as quoi comme machine?

bonne journée

Keskispass
( Modifié )

Merci ced21 !
J’ai une Alfawise U20, plateau 30x30, hauteur 40
Le fichier F3D de la 636 doit être modifié en largeur, ce qui devrait le faire entrer dans le gabarit de l’imprimante.
Mais c’est un fichier complexe et je débute dans Fusion 360, je me ferai sans doute aider.

ced21

si tu pars d'un fichier stl, bon courage, tu ne commences pas par le plus simple.
Le fichier stl est un fichier maillé (par exemple, un cylindre n'est pas un cylindre proprement dit mais une succession de facettes pour s'approcher de la forme d'un cylindre). De mémoire, il y a une fonction dans fusion 360 qui permet de passer d'un maillage (mesh) à des "vraies" faces. Si le fichier d'origine est propre, ça peut le faire. Sinon, tentes de contacter le créateur du fichier stl, il pourra peut être t'envoyer un fichier CAO propre genre x_t ou step.
