Juljul

Taille rainures panneaux porte

Bonjour.

Je réalise une porte en meranti pour l exterieur.

Elle sera composée de 2 panneaux et d un cadre avec 3 traverses.
Les traverses et montant feront 55mm d epaisseur et 10 cm de large.
Les 2 panneau sont réalisés avec des planches de 22mm assemblées en rainure languette.

Les panneaux font 85 x 60 cm.

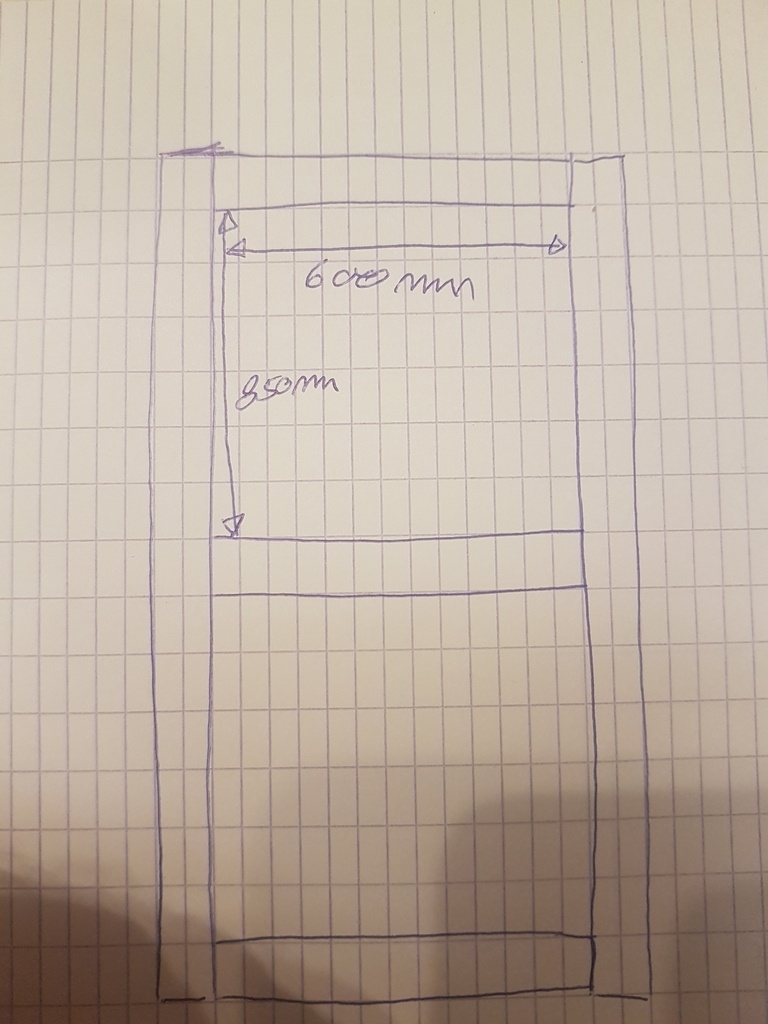

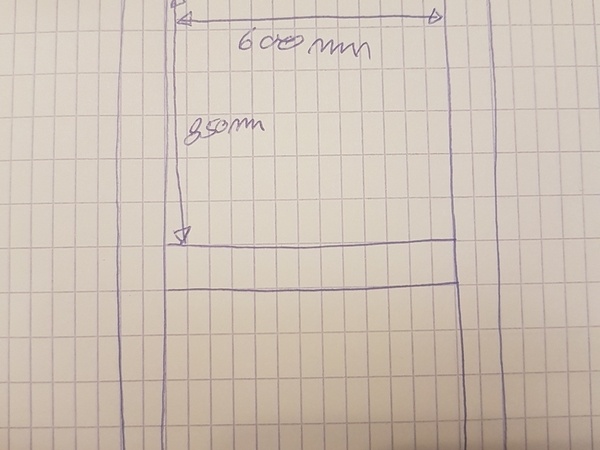

Voire croquis (pas à l échelle)

Ma question:
Quelle profondeur faut il pour les rainures et avec quel jeu?

1,5 cm d encastrement et 5mm de jeu de chaque côté ?
Donc des rainures de 2 cm?

Prevoir moins de jeu sur les traverses vu qu e le bois travaille moins dans l axe longitudinal?

Merci d avance

Julien

Mis à jour
Connectez-vous pour ajouter un commentaire.
?

3 réponses

0
etiennedesthuilliers

et les panneaux doivent être paraffiné dans les rainures et fixé au milieu pour avoir une libre dilatation de chaque coté
bon travail et bonne année
etienne desthuilliers l'ancien

Juljul
( Modifié )

Merci etiennedesthuilliers !
Quand tu dis "fixé au milieu", tu penses à des clous sur les traverses? Je pensais laisser le panneau totalement libre.

etiennedesthuilliers

bonjour cela permet d'avoir un retrait de chaque coté , je monte ma porte , je regarde que le panneau ne soit pas coller et je partage les jeux et je mets un clou a l' intérieur en haut et en bas
etienne

Connectez-vous pour ajouter un commentaire.
0
racmterrof

Si tu es sur de l'equerage de tes panneaux et de ta porte, 3mm de jeux entre ton panneau et les montants suffisent.2mm entre ton panneaux et les traverses.
glaude à juste titre te suggere 15 mm de profondeur pour tes rainures.

Tu expliques que tes panneaux font, ou feront 22mm finis. Tu ne parles pas de la largeur de la rainure? Fais-tu des plates-bandes?
Pour une porte exterieure, tu utiliseras peut-être une colle polyuréthane expansive? Méfie-toi que cette derniere ne migre pas dans la rainure au montage, au point de s'allier avec le panneau. Provoquant rapidement et irrémédiablement des desordres disgracieux.
Tu n'oubieras de moucher tes panneaux.

Juljul

Merci racmterrof !

Tu parles bien de 3mm de jeu de chaque côté du panneau?

Je pensais faire une rainure de 24mm vu que j ai une fraise de cette taille. Qu en penses tu?

Je ne fais pas de plate bandes.
Merci pour la mise en garde pu.

Qu entends tu exactement par "moucher les panneaux"?

racmterrof
( Modifié )

Tu parles bien de 3mm de jeu de chaque côté du panneau
Non!

Je pensais faire une rainure de 24mm vu que j ai une fraise de cette taille. Qu en penses tu?
Si tes panneaux font 22mm finis, l'eau ne va pas manquer de stagner dans cette rainure.....

Qu entends tu exactement par "moucher les panneaux?
Couper les angles voir mes pas a pas.

A défaut de plate bande sur tes panneaux.
Fait au moins un "jarret" périphérique cote exterieur.

Juljul
( Modifié )

merci à toi pour ces précisions. Je commence à avoir des bonnes infos pour cette réalisation qui sera une première pour moi.

Par jarret, tu entends un genre de moulure à poser au coin entre montant et panneau? Quid d'un joint de silicone entre panneau et montants/ traverses pour éviter que de l'eau rentre dans la rainure?

racmterrof

Je ne connais pas le silicone

Juljul

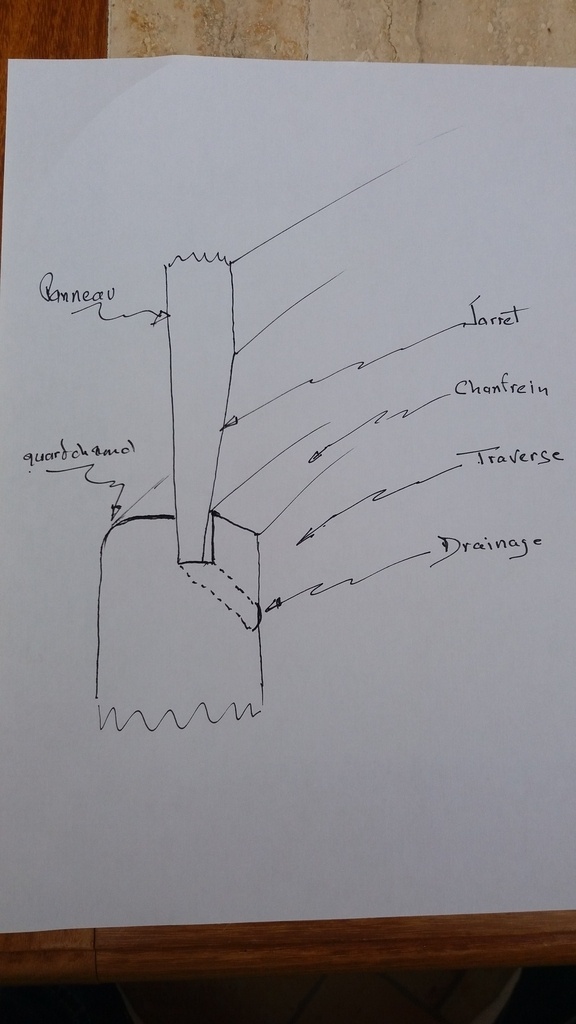

Super, merci pour le schéma et bonne année à tous.
Encore qq qst:
pour le jaret, tu le ferais de combien de mm?
Retirer 3ou 4 mm?
Sur 5 cm de haut?
Je vais le faire droit avec un chanfrein au dessus, je n ai pas de toupie.

Qst esthetique, j hesite à faire un jaret périphérique vu le travail sans toupie...

Et pour le drainage, tu penses à des trous sous les rainures des traverses?

Connectez-vous pour ajouter un commentaire.
0
glaude

perso je fais mes rainures de 15mm de profondeur et j'enlève quelques millimètres au panneau .Si le panneau est pile pile aux cotes tu risque d'avoir des problèmes à l'assemblage, surtout si ton panneau n'est pas parfaitement d'équerre. Un léger jeu permet un montage du cadre parfait sans joint aux traverses.
quant aux proportions de ce retrait du panneau avec son cadre, il a deux objectifs en fonction de l'endroit de destination de ta fabrication.
trop de jeu dans une ambiance séche , tu risque un retrait important du panneau au point de laisser apparaitre un joint entre celui ci est son cadre. Dans cet esprit 15mm me semble plus prudent que 10mm.
Pas assez de jeu en ambiance extérieure, ton panneau va gonfler est pousser sur tes assemblage au point de causer des dégâts.
En fait c'est un peu à toi d'anticiper sur la destination de ton ouvrage en prenant en compte le taux d'humidité de ton bois.

Juljul

Merci glaude !
