Rascal

Futur Atelier qui va servir de maison dans un premier temps!


Mon futur atelier qui va être habité le temps des travaux de Réno de la maison.

Certains points du plan ont été modifiés en fonction des besoins et des contraintes du moment! Dons tout ce que vous voyer ici, n'est pas forcément la réalité, mais on s'en rapproche et au jour d'aujourd'hui cela commence à prendre forme!

Cordialement

Mis à jour

Discussions

Rascal  a publié le plan "Futur Atelier qui va servir de maison dans un premier temps!".
il y a 6 ans
sylvainlefrancomtois
( Modifié )

bon courage ;)

Rascal

Merci!

Ca sent l'ironie ou c'est sincère?

sylvainlefrancomtois

j ai vécu le camping aussi pour ma baraque !

Rascal
( Modifié )

sylvainlefrancomtois Oui mais la.... c'est pas vraiment du camping... Il y a 10ans on était dans un abri de jardin de 20m² à deux adultes et deux enfants et deux gros chiens ( bouviers bernois) La c'etait camping et galère en plus. Avec ce projet on est dans un 3*!!

Boris Beaulant
( Modifié )

Rascal, merci pour la publication ! Vaste projet !

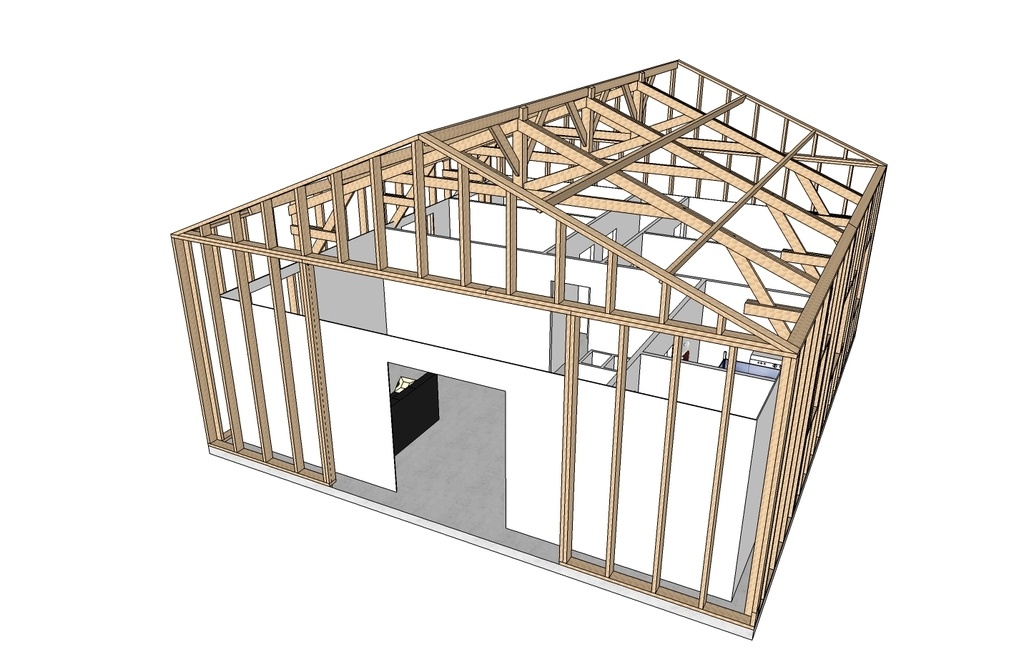

Je me suis permis de modifier la première image de la vitrine pour que ça ne soit pas une photo, mais bien une capture du modèle 3D pour bien présenter un aperçu de ce que contient ce plan.

Rascal

merci

Rascal
( Modifié )

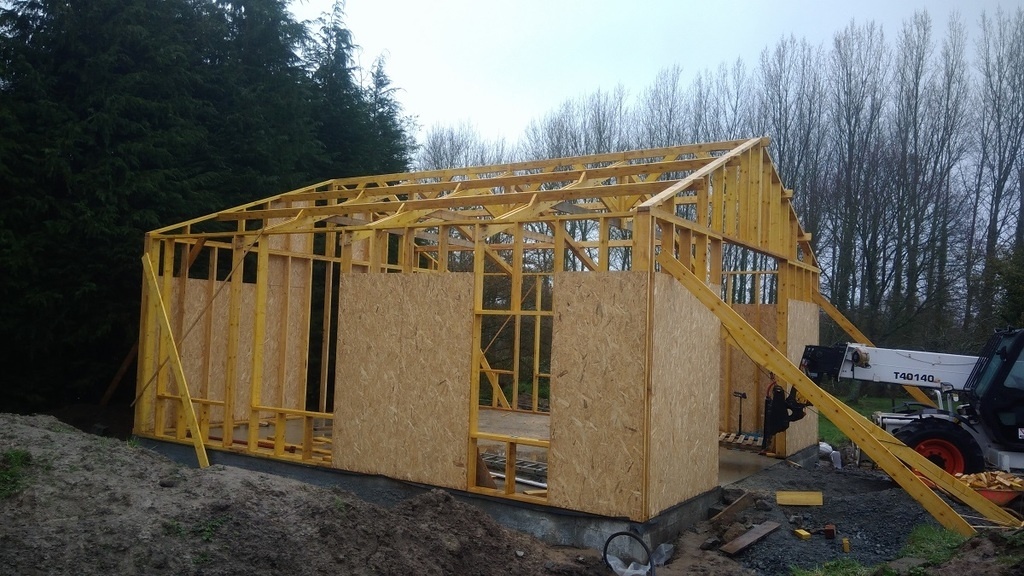

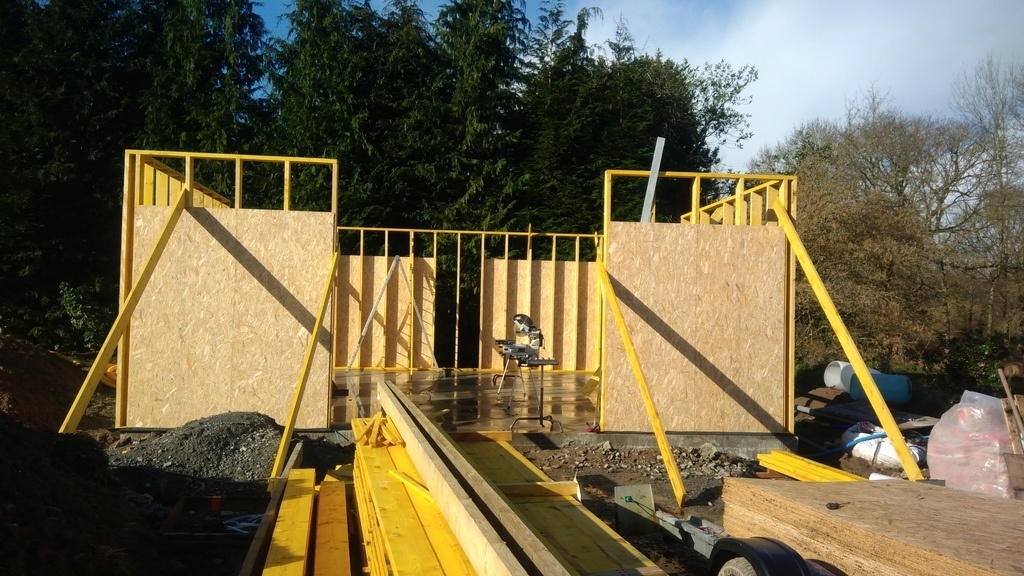

Bon ben j'ai avancé un peu...

il reste encore un peu de boulot avant d'emménager!!

sanglier

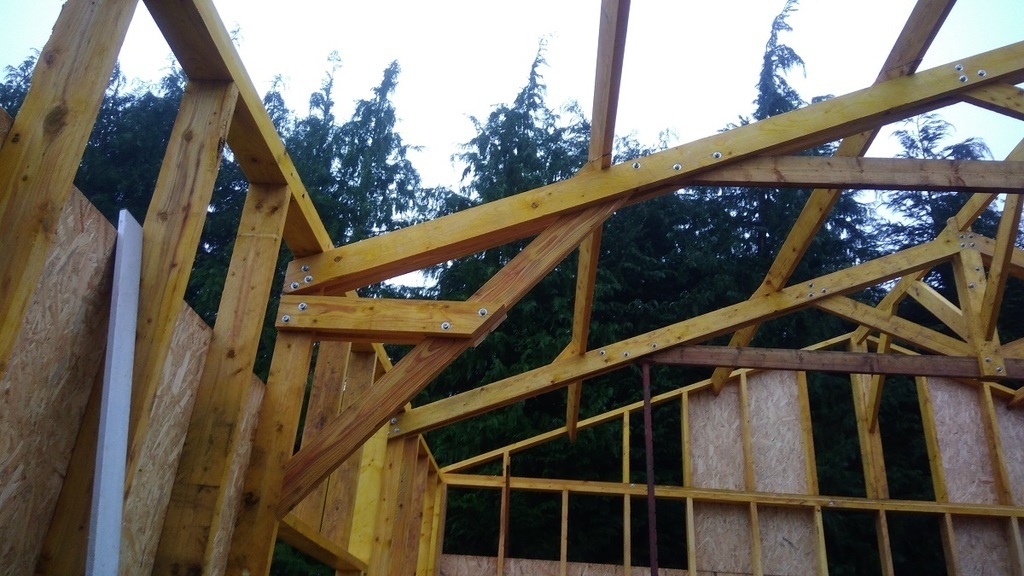

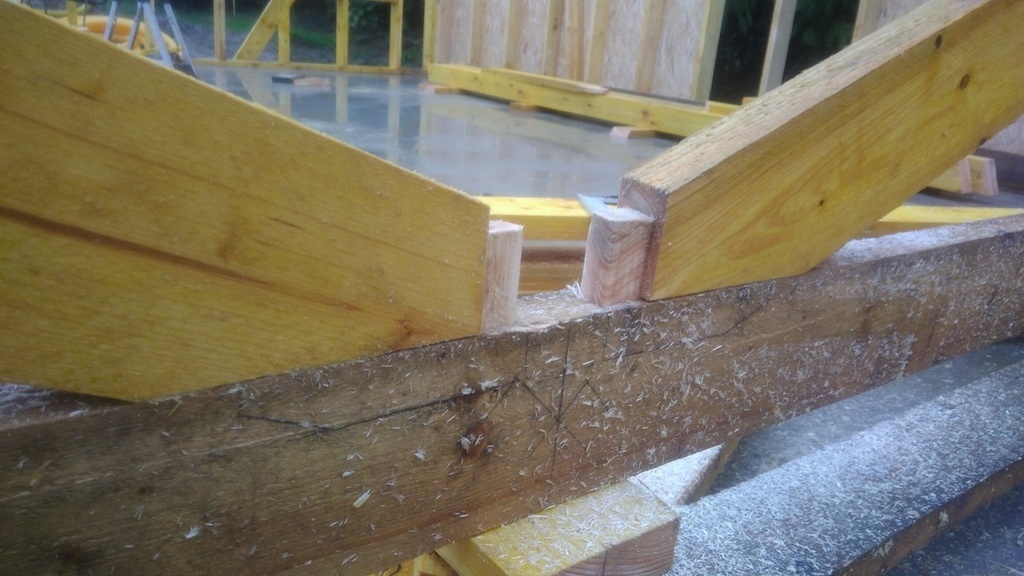

sur la 3é photo : bizare les tenons entaillés des pieds de contrefiches beaucoup de fibres coupées donc inutiles pour la solidité de l'assemblage tout cela pour un travail rapide incomplet de mortaiseuse non suivi par une pente à la main en bout de mortaise
pour une plus grande surface d'arasement tenon en compression sur poinçon ?

Rascal
( Modifié )

sanglier
Bonjour à toi, je ne comprends pas trop le sens de ton commentaire. L'absence de ponctuation me fait douter sur l'intention de ton message. Dois je conclure que le travail est bâclé? Mal fait? Ou s'agit il de conseil pour les prochaines?
Cordialement

sylvainlefrancomtois
( Modifié )

Rascal ce que sanglier veut dire , c est que tu as épaulé tes tenons , de fait les fragilisant , normalement on laisse la pente du tenon et biaise la mortaise ;)

Rascal

Merci à Boris, au passage pour sa feuille de débit sketchup!

sylvainlefrancomtois

hello ça avancce !!

Charpente indus ou fait maison ??

Tu pourrait faire un pas à pas pour nous detailler tout cela !!(si tu as le temps et l envie evidemment)

sinon encore du courage !!

Rascal
( Modifié )

Charpente maison!

Trop sur de moi, épure faite un peu trop vite et dans l'eau et repérages G/D absent... resultat boulette à la pose!

Comme on dit "qui rigole au traçage, pleure à l'assemblage" mais bon l'erreur n'est pas flagrante et ça "plaque" à peu près comme il faut!

Pour le pas à pas je vais voir ce que je peux faire, je n'ai pas fait de photos à chaque étape!

Cordialement

sanglier

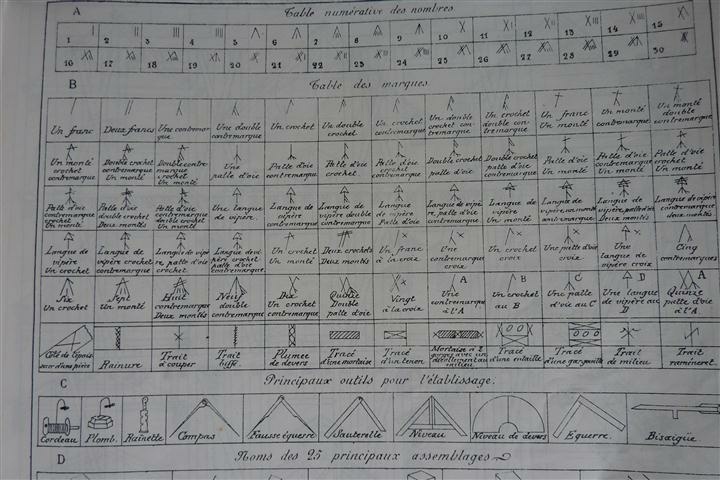

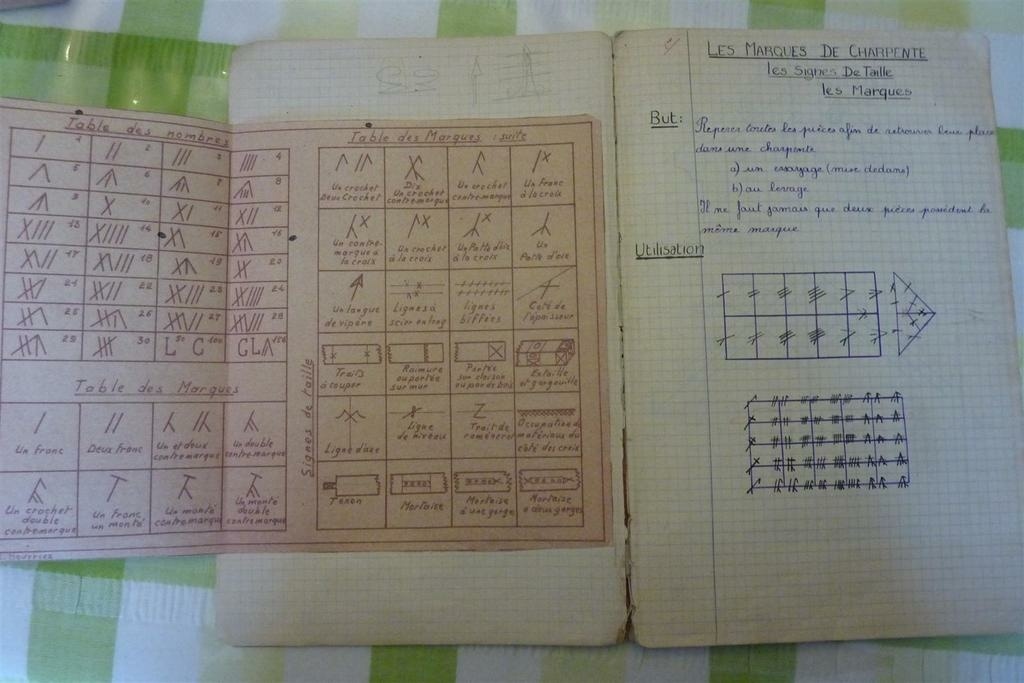

en charpente tous les bois ont une marque (signes d'etablissement normalisés ) tous ce qui est à droite est contremarque les fermes ont des nombres (genre de chiffres romains ) tous les retours (sablieres, pannes , faîtages )ont une marque à chaque bout ... (nombre avec crochets et montés ) les coupes arêtiers ont d'autre signes etc etc.. attention assemblages de bouts d'entraits qui prennent une traction enorme ...

Rascal

Merci pour les documents!
Quand tu parles des assemblages de bout d'entraits... tu pense que les miens sont fragiles?

sylvainlefrancomtois
( Modifié )

ayant été accessoirement charpentier , ton ouvrage n est pas très académique , mais bien assemblé et assez bien conçu cela devrais tenir sans problèmes !

peut être des contreventements au pieds de fermes seraient bien venus !

tu m et quoi comme couverture ??

Rascal
( Modifié )

Regardes le plan, c'est prévu!

Couverture en bacacier!

sylvainlefrancomtois
( Modifié )

ok j avais vu , mais comme j aurais tout taillé au sol , je me suis posé la question si tu avait fait l impasse !

Rascal

Non non pas d'impasse juste un manque de place et de temps! ce sont des pièces que je vais pouvoir mettre demain à l'echelle, le téléscopic n'étant pas infini!
Je pense juste mettre un étai sous l’arbalétrier pour le soulager un peu le temps de fixer les jambes de force.

Mais je suis entièrement d'accord avec toi, j'aurais du tout assembler au sol avant, mais j'avais la contrainte "d’enfiler" les montants d'ossatures entre les arbalétriers!

Je ne sais pas si tu arrive à bien le voir sur la photo... donc il a fallu "translater" la ferme un coup à droite et un coup à gauche pour la mettre en place. Donc si les JdF avaient été en place, je pense qu'elles m'auraient gêné.

Rascal
( Modifié )

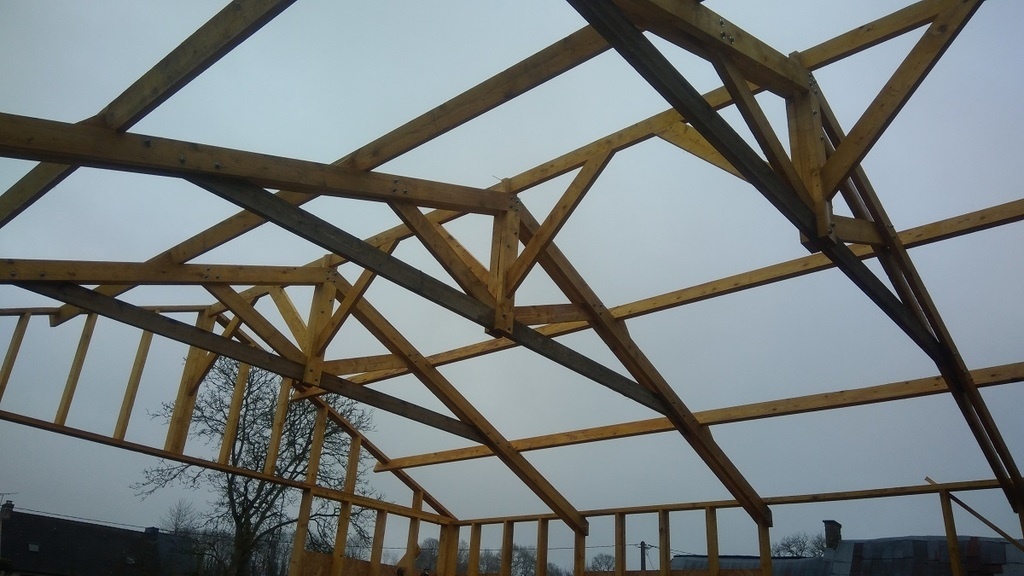

Jambe de force prête 2 de posées!

sylvainlefrancomtois

ok c est cool beau boulot !!

Rascal

Merci!

sylvainlefrancomtois
( Modifié )

Rascal , par contre ,je jumellerais les poteaux support de fermes (un bois vertical sous le blochet !(ton toit est plat ,et si il y a de la neige c est lourd )

sylvainlefrancomtois
( Modifié )

Rascal par contre je jumellerais les poteaux de fermes , un bois vertical supplémentaire sous le blochet (ton toit est plat , et si il y a de la neige c est très lourd !!)

Rascal
( Modifié )

sylvainlefrancomtois

ok je prends note.
Merci à toi

Rascal

Bonjour

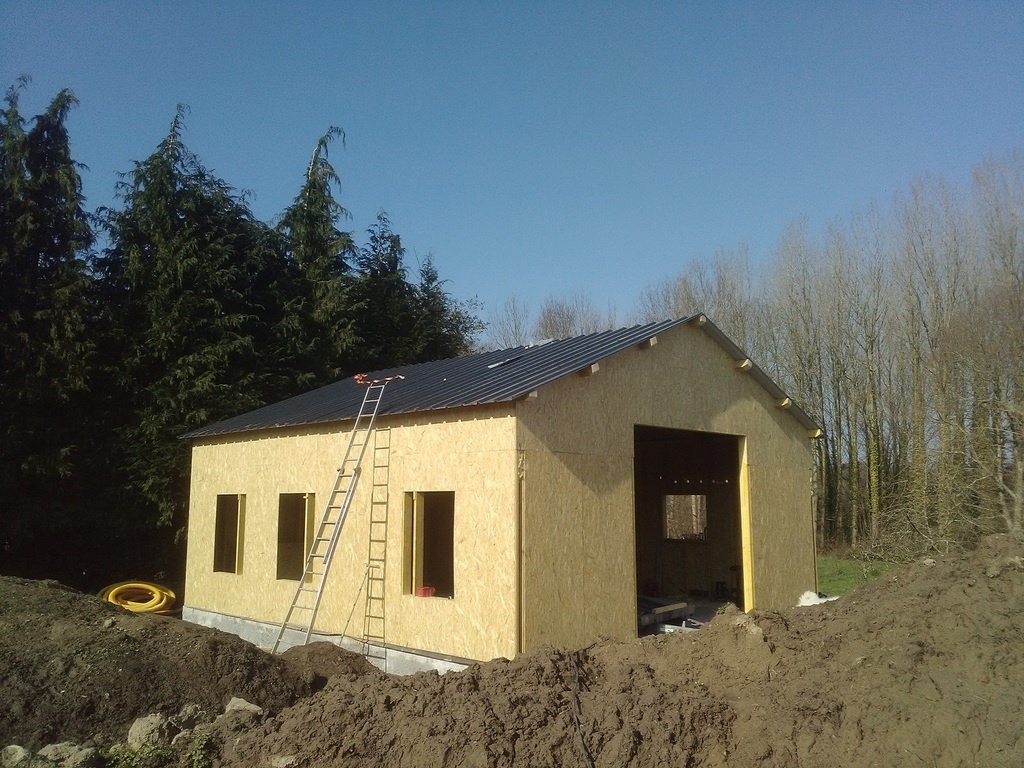

couverture posée!
J'ai également contre-venté la charpente avec des tirans dans les angles. La triangulation est complète et le bâtiment reste souple mais ne bouge plus du tout!

Demain faîtage, et menuiseries extérieures, liteaux, pare pluie et contre liteaux

Bon weekend à vous

Boris Beaulant
( Modifié )

Rascal, je t'invite à ouvrir un pas à pas si tu veux montrer l'avancement de ton projet. C'est fait pour et ça sera visible par tous.
Ici, les commentaires du plan ne sont suivies que par 6 boiseux. Autant dire que c'est invisible.

Rascal
( Modifié )

ok je vais voir cela, c'est vrai qu'à l'origine ce n’était pas prévu comme ça!

Il y a t il une solution pour tout déplacer ou je dois tout recommencer?

Boris Beaulant

Non, pas de solution pour déplacer. C'est pas vraiment le même format entre des commentaires et les articles de pas à pas. Tu n'as pas mis tant de choses que ça. Ca ne me semble pas insurmontable de réécrire les choses dans un pas à pas. Et puis, il y a le copier coller ;)

Rascal

je sais bien!! juste un peu faignant! Je m'y colle des que possible!
