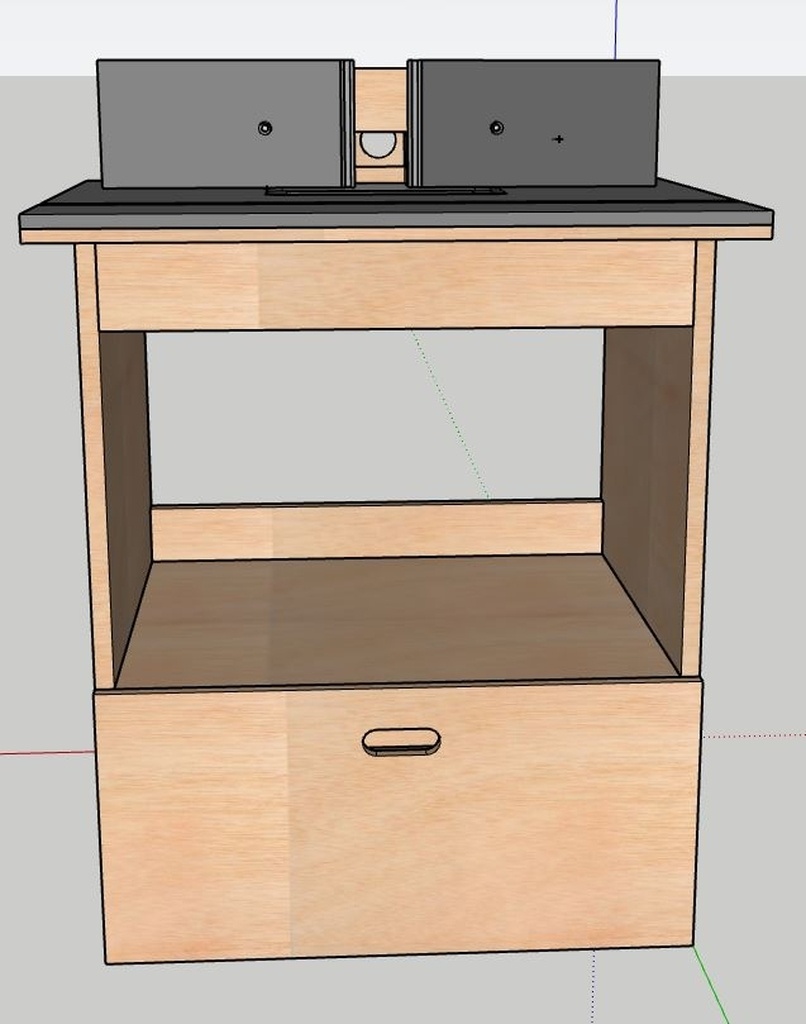

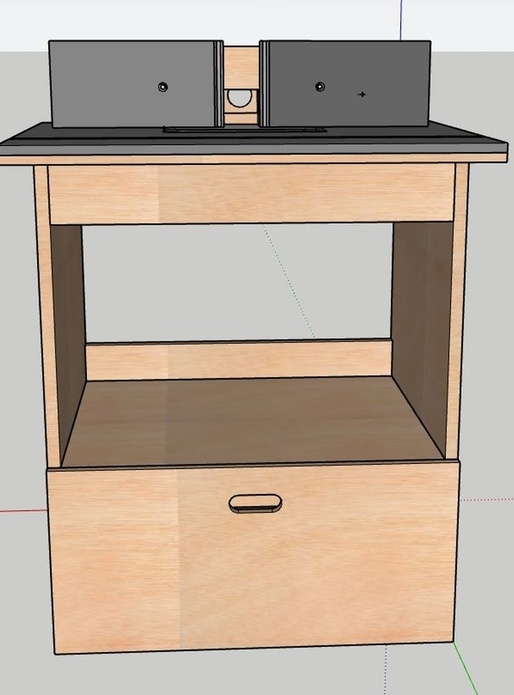

Plan fait maison pour mettre sous table la TRA001 avec l'incert Kreg
Je voudrais des avis externes sur mon guide si il vous parait cohérent
Fait en CP oKumé 22mm pour le meuble
Le plan de travail avec deux CP 15 collé a la neoprene, le dessus est un CP filmé pour facilé la glisse des pièces.
Le meubles est collé avec des lamellos
Le guide est collé pointé avec des lamellos aussi.
Profilé alu en T pour le guide
Je peux envoyer les plans 2D si ca intéresse des gens
Licence
Voir aussi
Discussions
Bonjour,
Pourrais tu mettre le plan en version 2017, la version du plan 2024 est payante. Sinon, la version 2D, je prend
Merci Beaucoup.
Bonjour
Je fonctionne avec les periodes d'essaie pour le 2024. je ne sais pas comment le passer en version 2017
Je vous mets la version 2D en telechargement si vous avez des questions je suis la.
Bonjour,
Selon les plans :
A. Est-ce que ce sera assez stable si tu pousses un peu la pièce à usiner contre le guide ? Ou bien : le meuble sera-t-il en appui contre le mur ?
À moins que le meuble soit assez lourd tout seul (ce qui est probable si tout CP) ?
B. Sur la vue de dessus, on ne voit pas la position prévue de l'outil dans l'insert. Suivant cette position, peut-être que la table serait mieux avec quelques cm de plus pour permettre au guide d'être toujours soutenu sur l'arrière ?
En même temps, je dis ça mais avec une défonceuse, les outils ne vont pas faire 150 mm de diamètre...

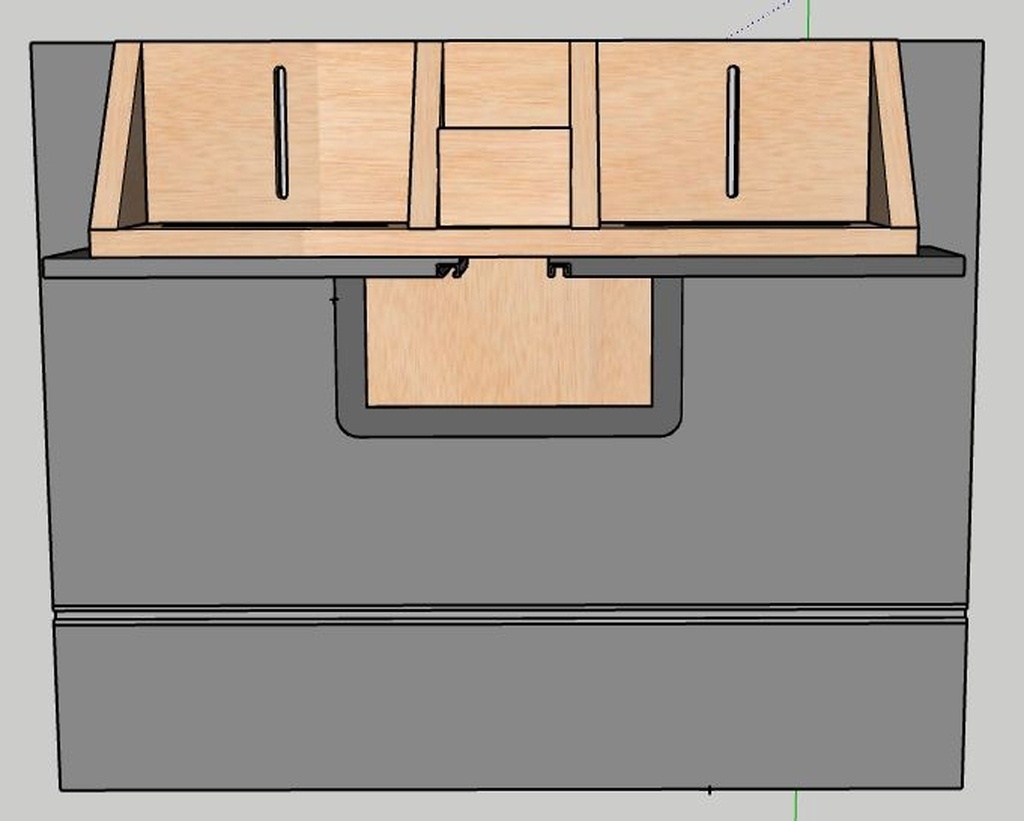

C. On ne voit pas la vue arrière du guide. Les parties grises du guide sur lesquelles la pièce viendra s'appuyer : peuvent-elles être réglées pour venir au plus prêt de l'outil ?
Bonjour
Niveau stabilité je pense que le meubles sera assez lourd pour ne pas bouger et prevu avec des roulettes freinés. Si je m'apercois qu il bouge durant l usinage des pieces je penses mettre un systeme de grenouille pour le fixer un peu partout dans mon petit atelier (comme cray)
Sur la vu du dessus l'axe de l outil est 30mm devant le guide et oui comme tu le dis le diam max d outil que j'ai prevu c est 60/65 mm de diam donc je penses avoir de la marge pour ne pas etre trop embeté
Et oui les parti grise qui sont en CP filmé du guide sont amovible, il y a une rainure dans la parti fixe du guide pour faire translaté le guide gris vise prevu en M8 avec poigné plastique
en esperant avoir repondu a vos question, je suis ouvert à d autre critique afin de pofiné le projet pour info je viens d'avoir mon CAP menuisier Fabriquant donc je suis la pour apprendre
