Albert Karlen

Engrenages

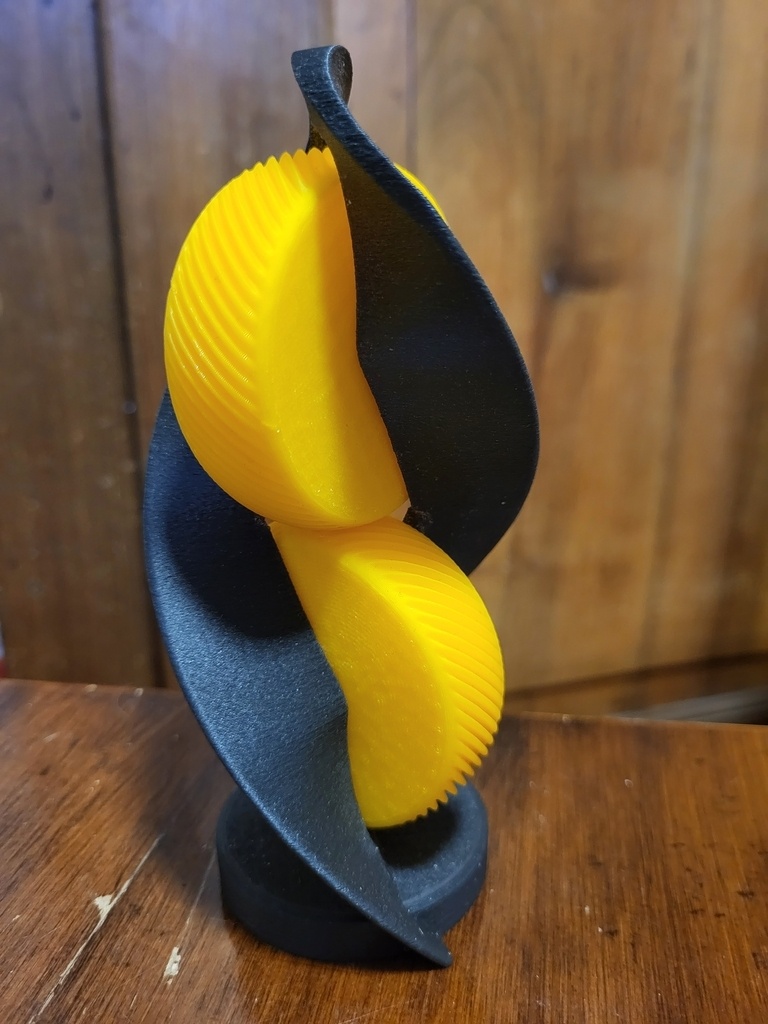

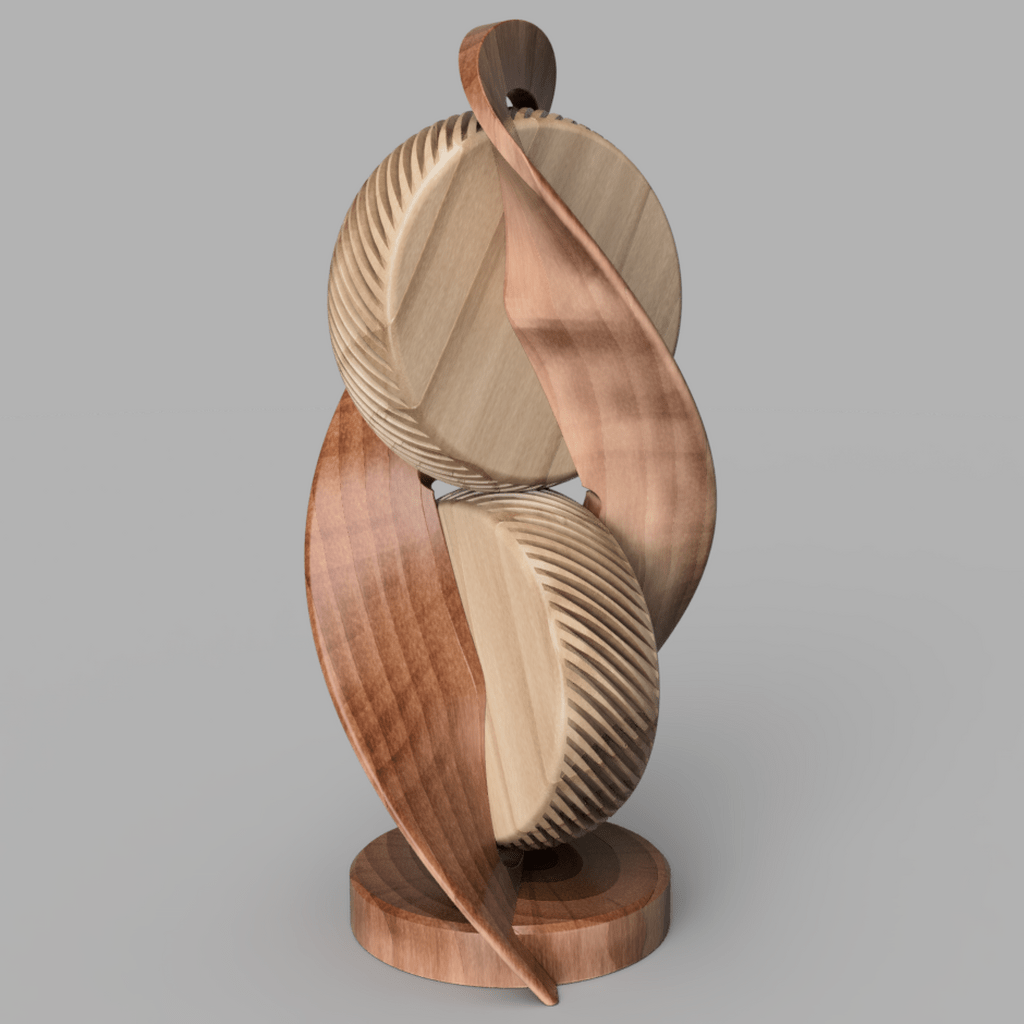

Cet objet est un ensemble décoratif composé de deux types de bois. Le support pourrait être réalisé dans une essence de bois dense de couleur sombre. Les deux engrenages hélicoïdaux, quant à eux, seraient fabriqués à partir d'une essence de bois aussi dense mais plus claire pour augmenter le crontraste. Chaque engrenage présente un diamètre de 62 mm avec un module de 1. Ils sont donc dotés de 60 dents avec une inclinaison de 45 degrés, ce qui permet à leurs axes de rotation d'être perpendiculaires l'un à l'autre et de s'engrener parfaitement à angle droit. La section variable du support s'épaissit à son maximum au passages des axes de rotation des deux engrenages. Par discretion les axes d'engrenages sont constitués de 2 goupilles qui s'enficheront dans le support sous l'action d'un ressort.
