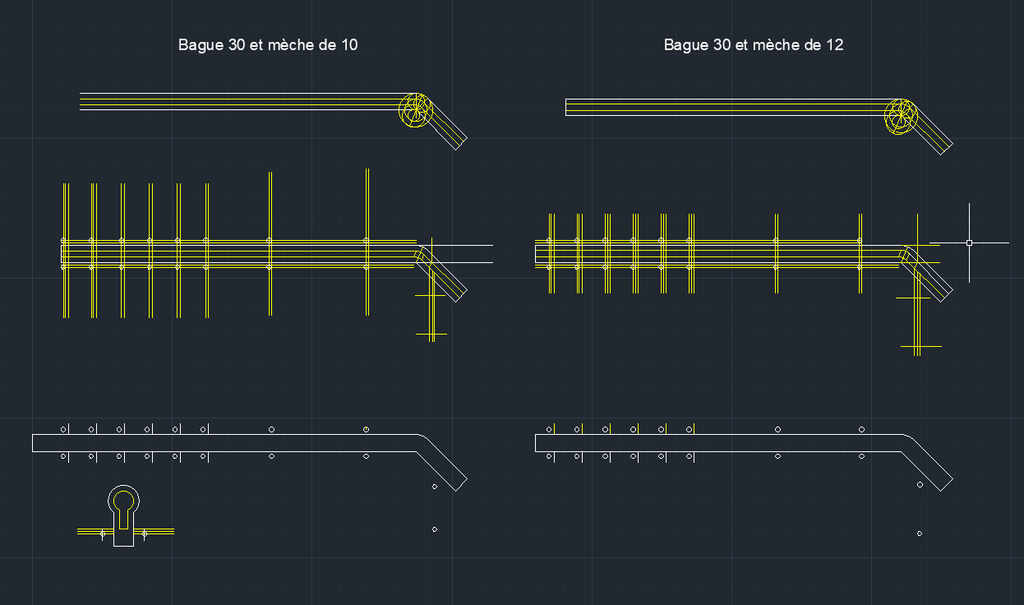

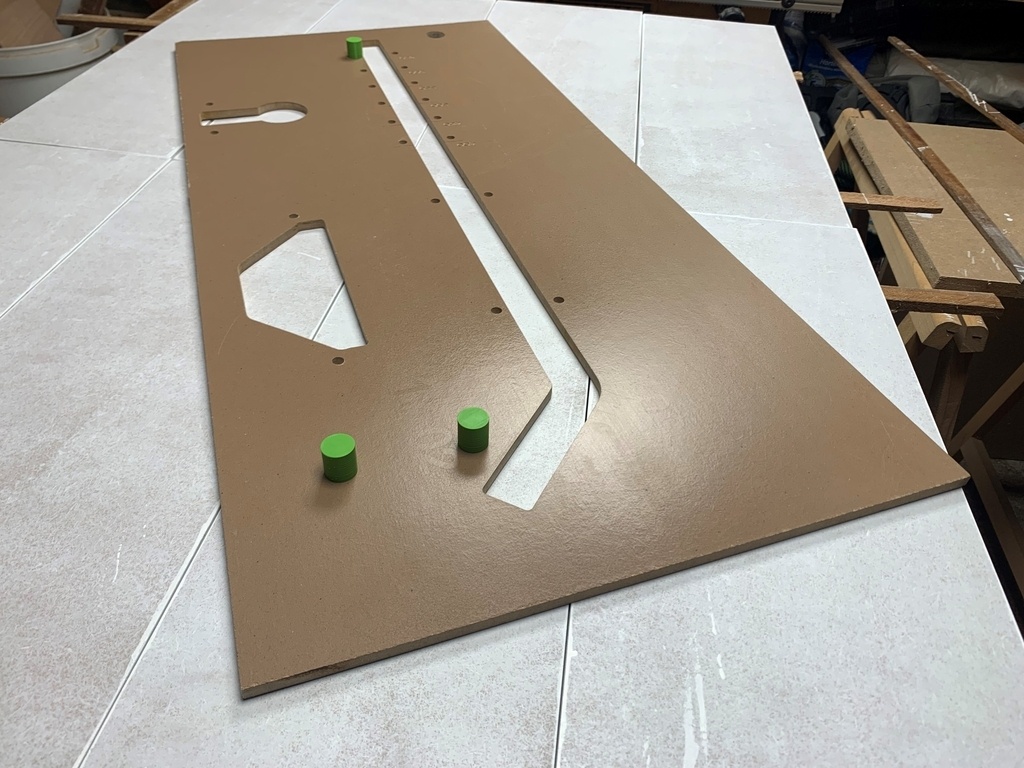

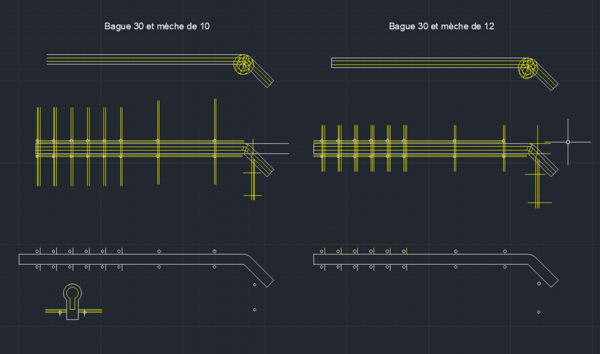

Voici les plans d'un gabarit que j'ai réalisé pour un projet d'aménagement de chambre et le raccord à 90° de 2 plans de travail servant de bureau.
Je ne voulais investir dans un produit du marché et aussi mettre à profit ma Shaper Origin.
De plus je souhaitais adapter le gabarit au matériel que j'avais sous la main soit un bague de copiage de 30mm et une mèche de 10mm.
Mais j'ai aussi réalisé les plans pour un ensemble plus standard d'un bague de 30mm et d'une mèche de 12mm.

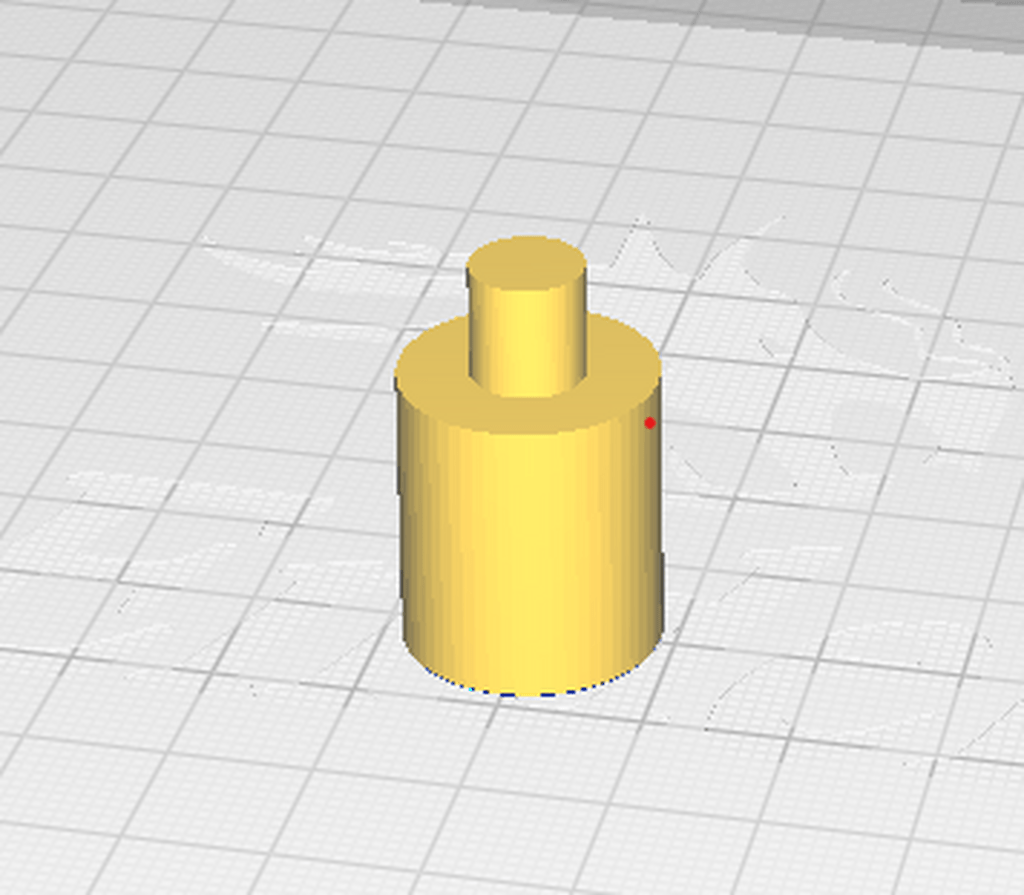

Vous trouverez tout le détail pour reprendre et adapter les plans à votre usage. Il y a aussi de quoi imprimer en 3D les petits plots de calage et de positionnement.

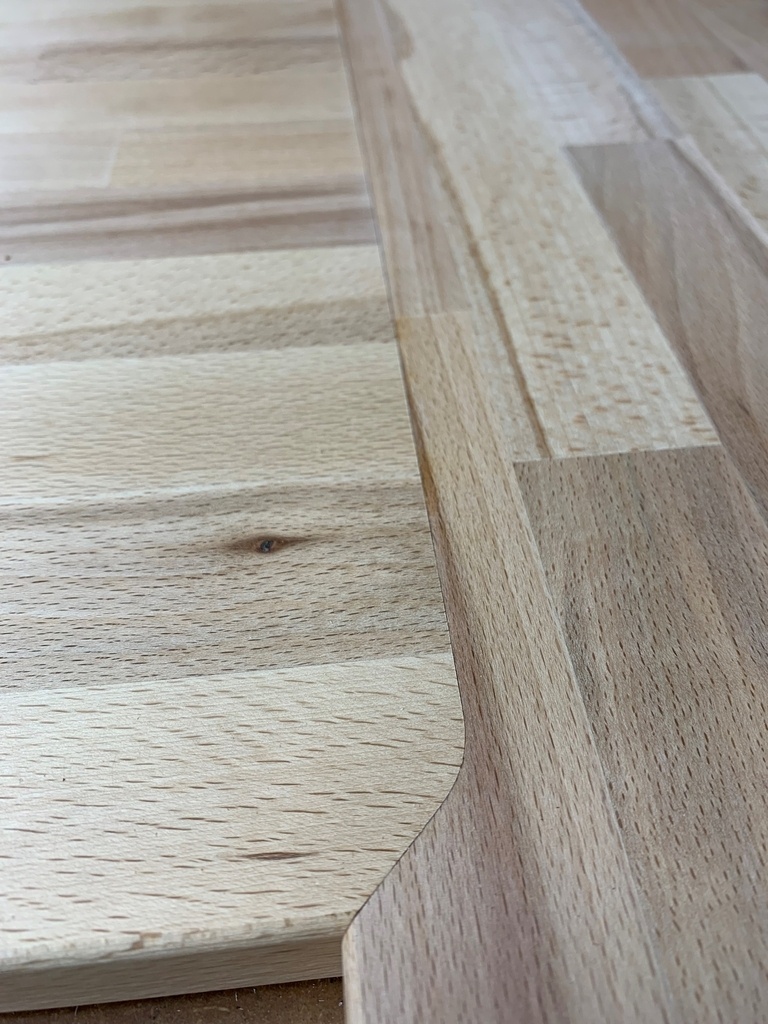

Le petite subtilité de ce genre de gabarit est sur la correspondance de la courbe des 2 cotés du gabarit avec le sens de rotation et d'avance de la défonceuse.
Petit bonus, Il y a aussi de quoi faire un usinage pour les systèmes de serrage sous plan. Dans mon cas, c'était du raccord HETTICH de 100 mm.
Le matériaux utilisé dans mon cas est une chute de HPL stratifié en 8mm.

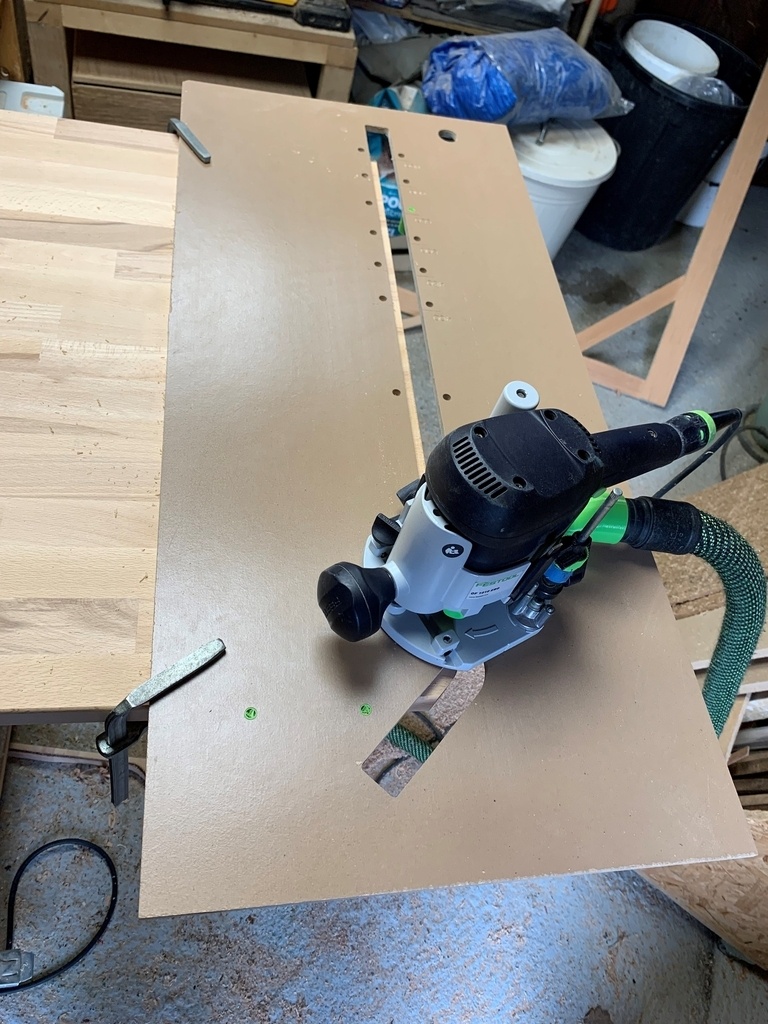

Attention il est nécessaire d'avoir un support le plus rigide possible pour s'assurer d'avoir un bon fraisage à l’équerre du chant du plan de travail.
