Presse à cadres

Ben ça a l'air pas bête ! Elles disent quoi les critiques ?

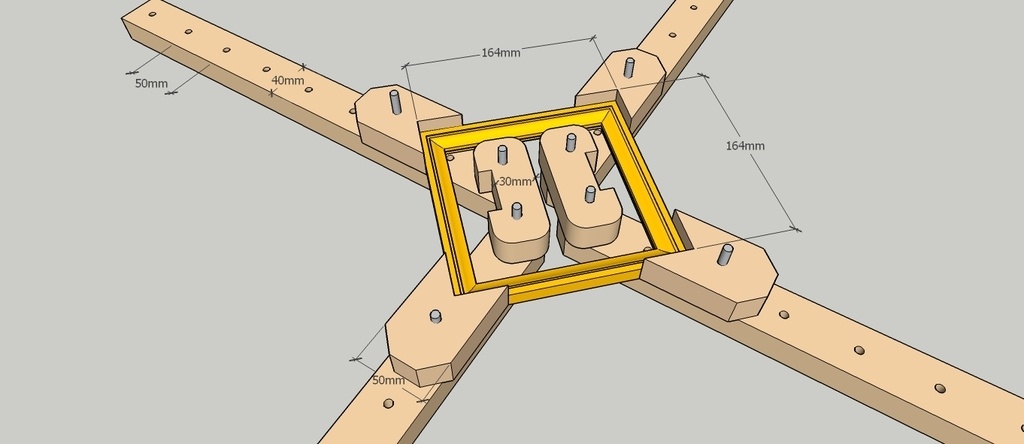

Que ça ne va pas pour les petits cadres (d’où mon plan SketchUp qui semble démontrer le contraire), que c’est plus simple avec une sangle à cliquet et quatre coins rentrants (ce qui est peut-être vrai …), etc.

Astucieuse idée cette presse pour cadre. Même si cette presse ne fonctionne pas pour les tous petits cadres, on peut réaliser une large gamme de dimension avec ce système.
Hâte de voir la réalisation.
Bon copeaux.

Personnellement, j'utilise une presse à cadre avec un feuillard qui entoure le cadre des quatre coins, et cela me donne satisfaction.
Mais j'avoue que ce modèle me semble assez astucieux !
La seule crainte serait pour les deux pièces au centre, qui vont à mon avis subir pas mal d'efforts. Il faut les prévoir en bois très résistant.

Merci de ton conseil
Je pense tester avec du frêne
En cas de besoin j’ai du chêne et du buis en stock
Cordialement

Bonjour
Après un rapide coup d'œil, je ne vois pas comment on exerce un minimum de pression sur le cadre.

Désolé, je ne l’avais pas mentionné car ça me paraissait évident, mais ça va mieux en le disant. Merci de ta contribution

Merci, je suis allé voir sur youtube et j'ai compris.

En réponse à Jutoto : J'ai eu bien peur que tu aies eu raison, car ce projet est déjà ancien et je ne me souvenais plus du fonctionnement ! Mais, à la réflexion, je vois que les angles des barres du X peuvent varier grâce aux deux axes sur chaque pièce de jonction, de même que les bloqueurs peuvent également pivoter.
Avant de serrer au serre-joint, on ajuste les angles du X et ceux des bloqueurs pour que les 4 coins du cadres soient maintenus par les 4 bloqueurs. Comme tout pivote, il me semble que la force de serrage se répartit assez équitablement. Qu'en penses tu ?

EtienneVR J'ai un peu tendance à penser comme Jutoto ... As tu réalisé le truc ?

Plutôt que les deux éléments au milieu, je mettrais 4 butées en bout des montants, et deux serre-joints en X (ou un système de tiges filetées avec écrous serrant).

Pas encore réalisé ! Je le ferai quand j'aurais une cadre à serrer.
En fait j'aime bien dessiner sur SketchUp et partager mes trouvailles ou mes projets en les dessinant.
Quant à ton idée, il faudrait la dessiner pour la bien comprendre et vérifier si c'est opérationnel.

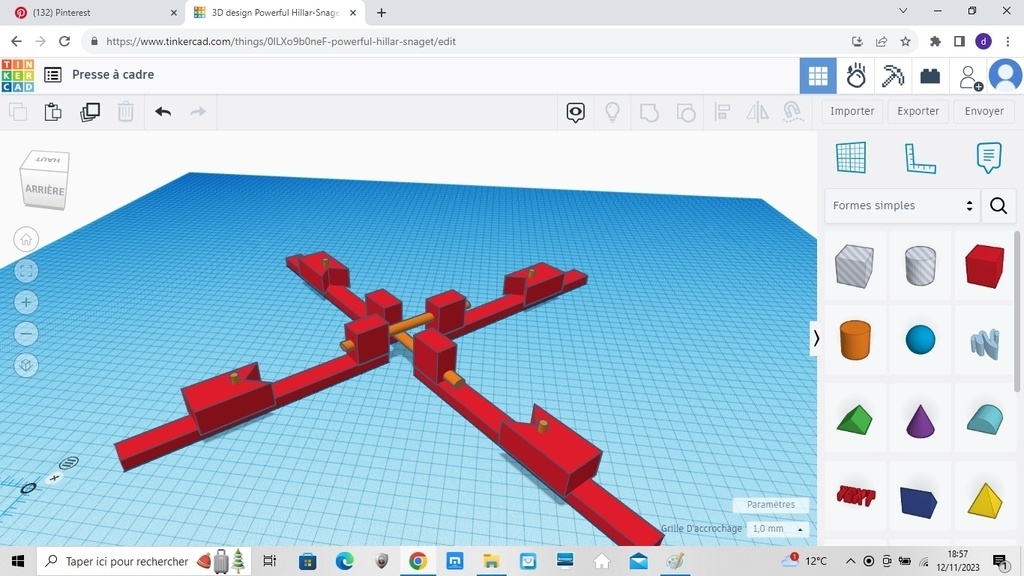

EtienneVR Voila, cela donne une idée:

ça a l'air de marcher. Serrage plus costaud, sans doute. Si tu le réalises, tiens-moi au courant.

Je finalise mon jette-habits, déjà assemblé et mis en teinte : demain, je mets le cannage, une première pour moi .
Cordialement

Je viens de voir ca sur insta, je crois que tu as été devancé.
instagram.com/...DJ1a242N2dsNWI=

Mon objectif est simplement de mettre un plan Sketch Up à disposition des amateurs sans aucune idée de compétition
