Semelle festo Oft 100 110

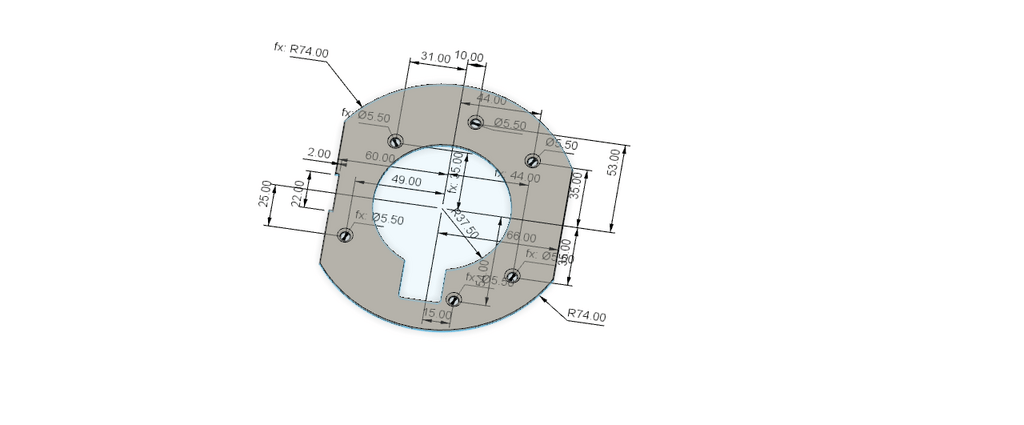

plan des trous de la semelle de défonceuse festo OFT 100 en pdf et dxf
je cherchais les dimensions pour faire un montage sous table et n'ai pas trouvé grand chose d'ou ce partage, qui a été recomposé sur base d'un dxf trouvé sur cult, (a vérifier mais ca a l'air bon, mais vu qu'il n'y a pas une vis placée comme une autre je confirme dès que c'est en place, je dois encore trouver des vis M4 plus longues)

note c'est les dimensions de la semelle carbone , si la semelle métal doit s'encastrer prévoir plus de jeu.
