Discussions
Caramba ! Je n'arrive pas à l'ouvrir (je n'ai que la version 2017à). Mais ce n'est pas grave, l'image est assez parlante.

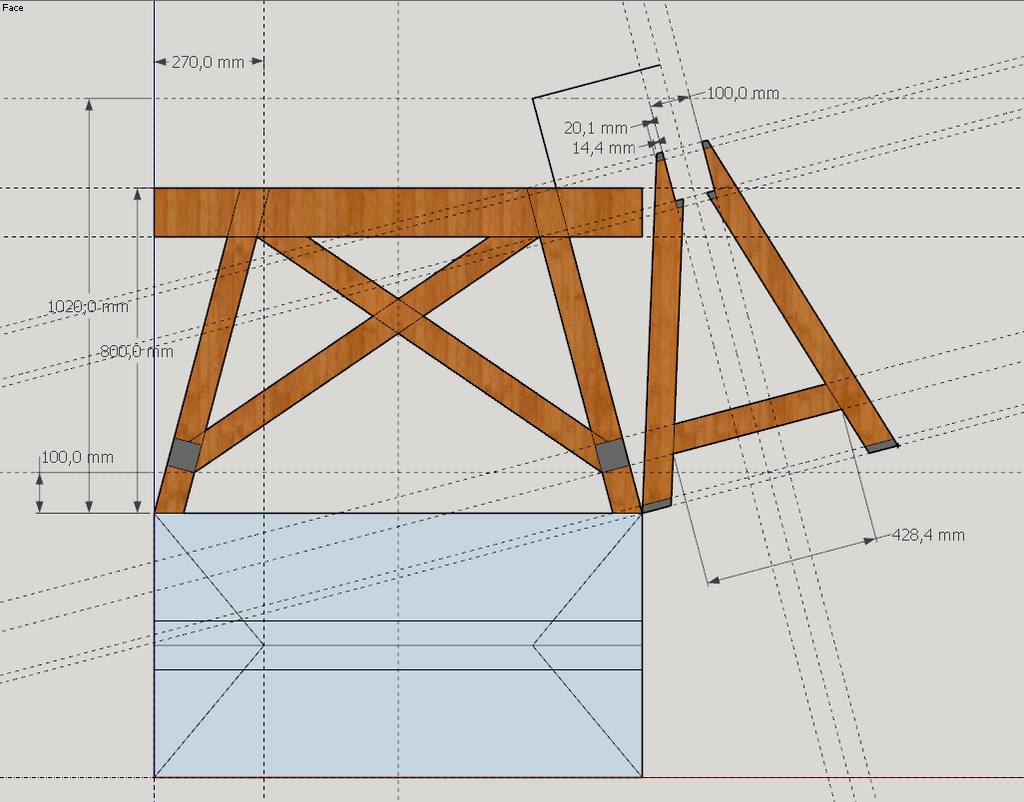

Je ne comprends pas la cote 1020, qui semble liée aux deux traits pleins à 90°, et donc je n'ai pas compris non plus la fonction...
Bonjour à tous
La cote de 1020, correspond a la hauteur du triangle, le sommet du triangle isocèle
des pieds vus en plan. Les traits gras sont la projection orthogonale de ce sommet,
pour que les cotes soient en vrai grandeur. Suis je assez clair ?
Effectivement c'est le sommet du triangle.
Complément d'information
Par contre j'espère que les autres savent ouvrir le plan SketchUp ! C'est la première fois que j'upload un plan...
Bonsoir. Je ne peux pas non plus l'ouvrir. Est-ce bien une version Sketchup Make 2017 (la version gratuite) ?
Merci beaucoup pour ce plan !
PierrePoulizac il faut la version 20 pour pouvoir l'ouvrir...
Puis-je rendre la version accessible à tous en faisant une manipulation dans SketchUp lors de la sauvegarde ??
Je viens de modéliser ce tréteau avec Sketchup 2017 si cela intéresse je peux envoyer le fichier en MP.
Si Staquetj l'autorise je peux aussi le publier sur cette rubrique.
reve oui bien sûr ! Merci
reve ce serait top ! Merci
Pour info, reve a publié ici :
bonjour à tous
joli traiteau,j'ai les mêmes faits pendant mon cap ,presque 20 ans déjà;;j'ai une petite question : comment obtenez vous la côte de 270 merci?
lionel
Bonjour,
C'est une côte arbitraire qui déterminera l'inclinaison de vos pieds. Je l'avais obtenue de manière empirique en faisant des tests sur SketchUp jusqu'à ce que l'épaisseur au dessus des pieds me conviennent (les côtes 20.1 et 14.4 mm). Si on met trop ou pas assez, on se retrouve avec des épaisseurs trop fines ou trop grosses.
Je ne suis pas du tout un expert, donc peut-être qu'il y a des normes pour l'inclinaison des pieds mais moi j'ai procédé de la sorte et ça fonctionne !
Beau travail,
il manque juste les mortaises de la jonction entre les pieds et les traverses basses
J'ai réussi à les faire en sélectionnant une des traverse basse sur le tréteau puis outil/solide/découpé et ensuite en sélectionnant le pieds attenant
il manquait aussi les mortaises sur la barre haute; j'ai fait la même opération
Mais ensuite est-il possible d'avoir des plans avec les cotations pour faire les découpes, les mortaises etc. ?
