Bon bah voilà,

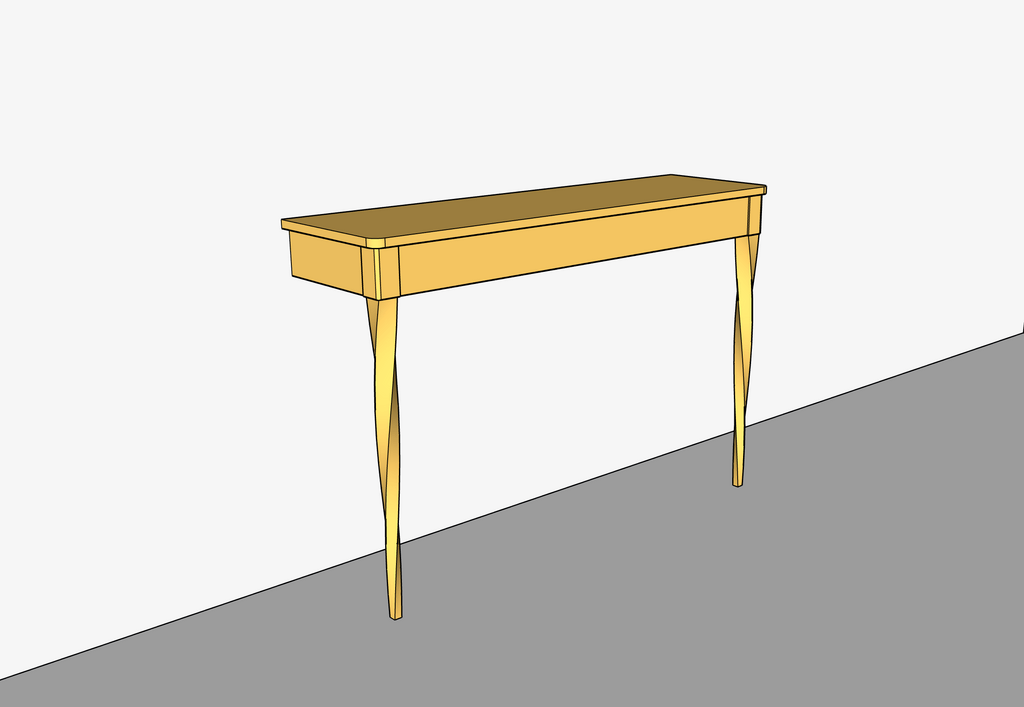

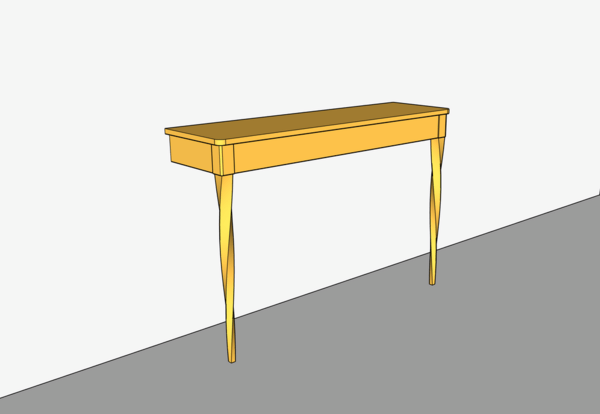

J'aimerais fabriquer un guéridon qui serait placé sous la fenêtre du salon pour faire germer les semis du potager (oui c'était l'idée de base)
C'est un plateau tout ce qu'il y a de plus standard avec un tiroir pour ranger les sachets de graines.
Comme vous avez pu le voir la vraie difficulté se trouve sur les pieds.
En plus d'être conique il ont subit une torsion de 180°
Je suis entrain de réfléchir à un montage qui me permettrait réaliser cet effet.
Je pensais utiliser une fraise à surfacer de 60mm de diamètre, (le pied au plus large fait 50mm de coté)
La défonceuse serait placée sur un guide à surfacer, jusque là on à déjà vu.
La suite est plus délicate.
Il faut que je règle la rotation du pied de façon synchronisé avec l'avance de la défonceuse. c'est la que je bloque un peu plus.

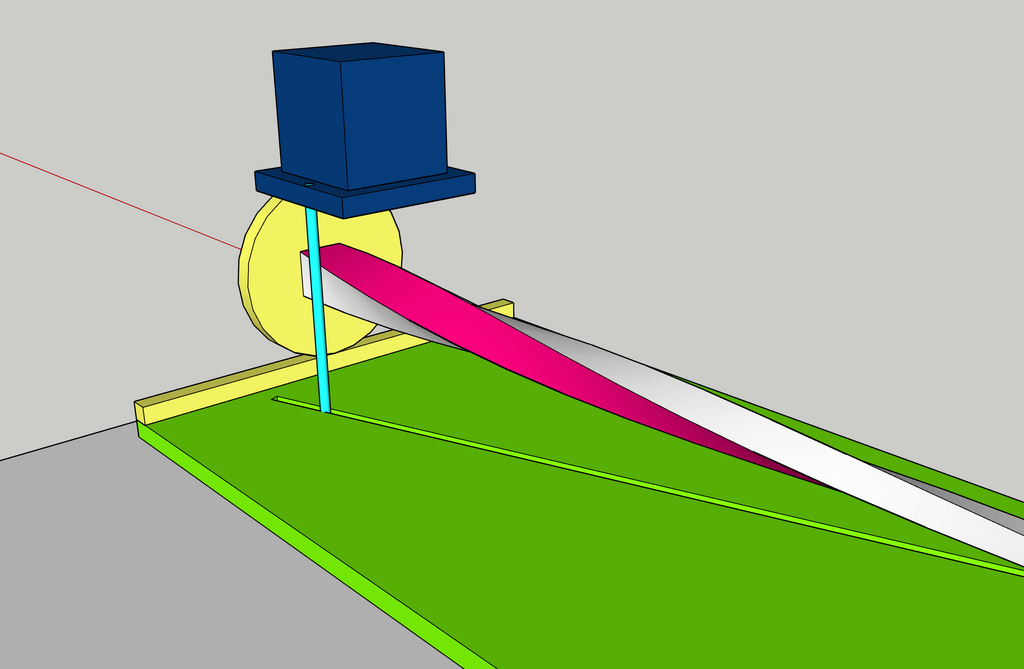

Comme sur l'image, je pensais à un plateau coulissant guidé par un taquet fixé à la défonceuse. ce plateau munie d'un crémaillère pourrait entrainer la rotation de la pièce à usiner.
Je me complique certainement la vie avec un tel montage c'est pourquoi je fais appel à vos lumières.
Avez vous d'autres idées pour réaliser un tel usinage ?
ha oui, je n'ai pas de tours mais je crois bien pour une révolution aussi faible je ne pourrais rien en faire et bien évidement je n'ai pas de CNC 5axes
Licence
Discussions
Le sujet a été traité par Corentin 69. A voir si cela répond
Intéressant votre projet j aime beaucoup
flobutbut essai de les faire simplement hélicoïdaux tes pieds cela ne sera pas plus difficile....
Ha ui, Je corrige, merci
En tout cas je veux bien voir le résultat final car sur le plan cela promet d'être très joli...
Je vais prendre mon temps pour le faire, mais dès que ce sera fini je le mettrai sur l'ADB
flobutbut: partage surtout la technique mise en oeuvre pour la réalisation car j'avoue ne pas tout comprendre...même avec les explication de Sylvainlefrancomtois (son histoire de tasseau plié... je vois pas)
il faut faire cela a la toupie et un bouffe tout , car ta fraise a surfacer a la défonceuse va talonner !
pour ta vis mère, il faut faire un cylindre rainé ou tasseau plié autour et deux ergots fixes
met ta demande dans la rubrique questions, tu auras plus de vues !
Merci, en effet à la toupie ça aurait été plus facile, mais je n'en ai pas... je vais voir avec les menuisiers du coin.
Je ne comprends pas bien le principe du tasseau plié ?
Pour le cylindre rainé j'imagine que je vais avoir les mêmes problèmes pour le fabriquer que le pied lui même ?
flobutbut le tasseau et "enroulé" sur un tambour ! il sert de vis mère .
sylvainlefrancomtois Tu n'as pas un bout de crobart Sylvain ou une photo du truc déjà existant je ne comprends pas ton affaire là....
Termite voilà le principe ! youtube.com/wa...h?v=FsJGM2BJuT0
OK, j'ai regarder, je comprends le principe. Merci
Sinon sur Woodarchivist il y a un dossier certes complet mais peut-être a simplifier
woodarchivist....ter-lathe-plan/
Merci à tous pour vos réponses
Je crois que je vais partir sur la solution proposée dans la vidéo de copeaux d'aronde (j'ai aussi posé la problématique dans la rubrique question)

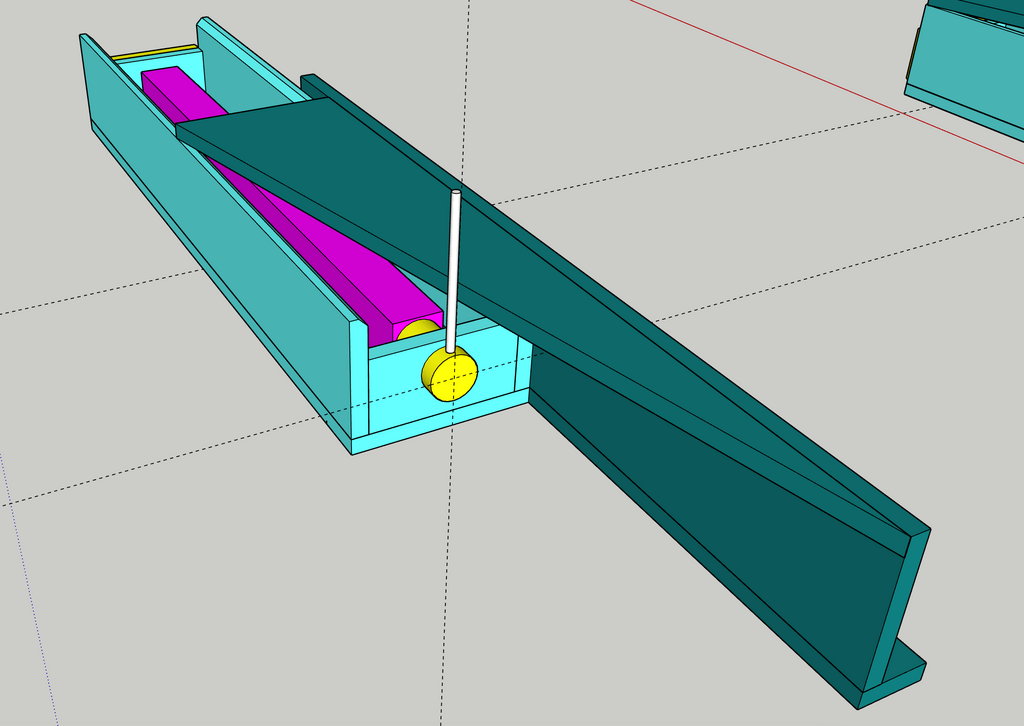

J'ai fais un plan rapide de la solution avec une défonceuse sous table et une fraise à surfacer de 60mm de diamètre. Je devrais pouvoir m'en sortir avec plusieurs passes.
Seul soucis, j'aurais aimé une révolution de 180° et le système ne permet une révolution que de 90°
