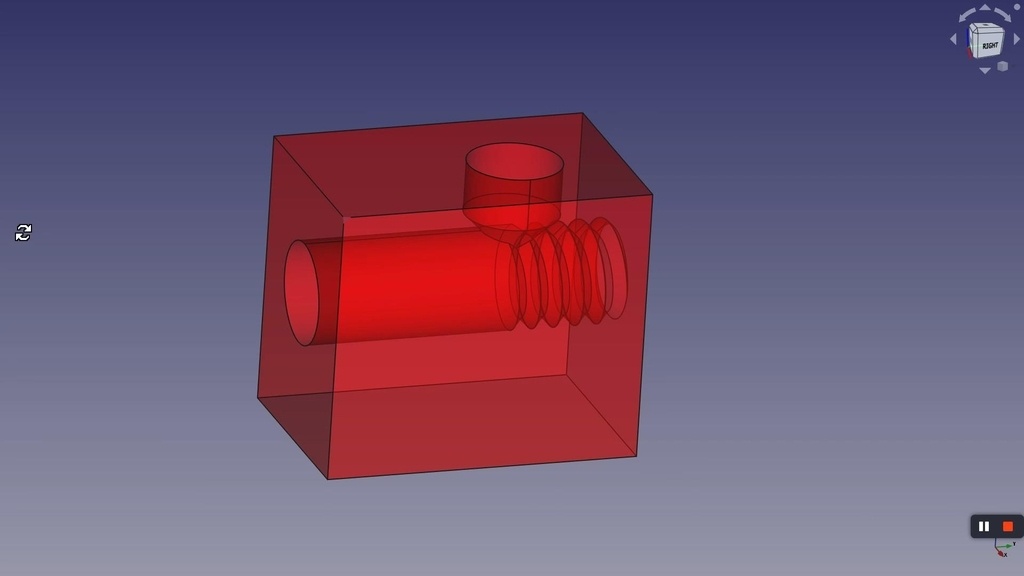

Filière pour défonceuse D19mm filetage 90°

intéressant. Mais comment tu gères le pas du filetage du coup ?

… ah question bête, j’avais pas fait gaffe au filetage dans la fin de la pièce

les filetages utilisés pour le bois pour info (filetage triangle, pas pour les carrés)

Dia Imperial pas TPI pas mm trou
10 3/8 9 2,82 8
13 1/2 8 3,18 11
16 5/8 7 3,63 14
19 3/4 6 4,23 16
22 7/8 5,5 4,62 18
25 1 5 5,08 21
28 1-1/8 4,5 5,64 23
32 1-1/4 4 6,35 26
38 1-1/2 3,5 7,26 32
44 1-3/4 3 8,47 36
50 2 2,5 10,16 42
62 2-1/2 2 12,70 50

L'idée est intéressante. Je verrais bien une adaptation / simplification en n'imprimant qu'un insert de guidage à positionner dans un corps porte défonceuse / affleureuse en bois. l'insert étant lui-même élaboré avec un fichier paramétrique (Freecad) histoire de concevoir une variété de guides. Gain de temps et de matière côté imprimante 3D et dimensions suivant le besoin. Possibilité de faire une version d'inserts 90° et une version carré en utilisant le même corps porte machine.

Cet article suscite de ma part les interrogations suivantes :
1/ Comment fait-on le taraudage Ø19 dans le bloc
comme dans mon cas, où l'on ne dispose pas d'imprimante 3D ?
(J'aimerais pouvoir usiner une matrice en bois)
2/ Quelle est la fraise utilisée : en pointe à 90° ?
3/ Pourquoi ne pas aller jusqu'aux trous de fixation de la défonceuse ?
4/ Sur les filetages, ex en 19 : 19 3/4 6 4,23 16
je ne comprend pas à quoi correspond la dernière valeur "trou 16"

Un peu de développement dans le texte ne serait pas de trop. Tout le monde n'a pas la science infuse.

• Comment faire un taraudage : Avec un taraud si besoin confectionné soit même
• Fraise à 90° = ... Fraise dont la pointe au sommet est de 90°
• 3 - Pas compris la question
• Trou = Diamètre du trou correspondant au taraudage

On part de moins je vois ! Bon, il est toujours possible de trouver un copain ou un Fablab avec une imprimante 3D.

Sur cette très bonne idée initiale, je développe de quoi faire l'outil sans calculs, faudra simplement entrer les valeurs dans un tableau et la pièce sera générée aux bonnes cotes. C'est avec un logiciel libre, faut pas me demander où l'acheter et comment il fonctionne ;)

L'idée progresse, une première version à partir de l'idée d'origine a donné des résultats prometteurs, une version optimisée est à l'essai, à suivre ...

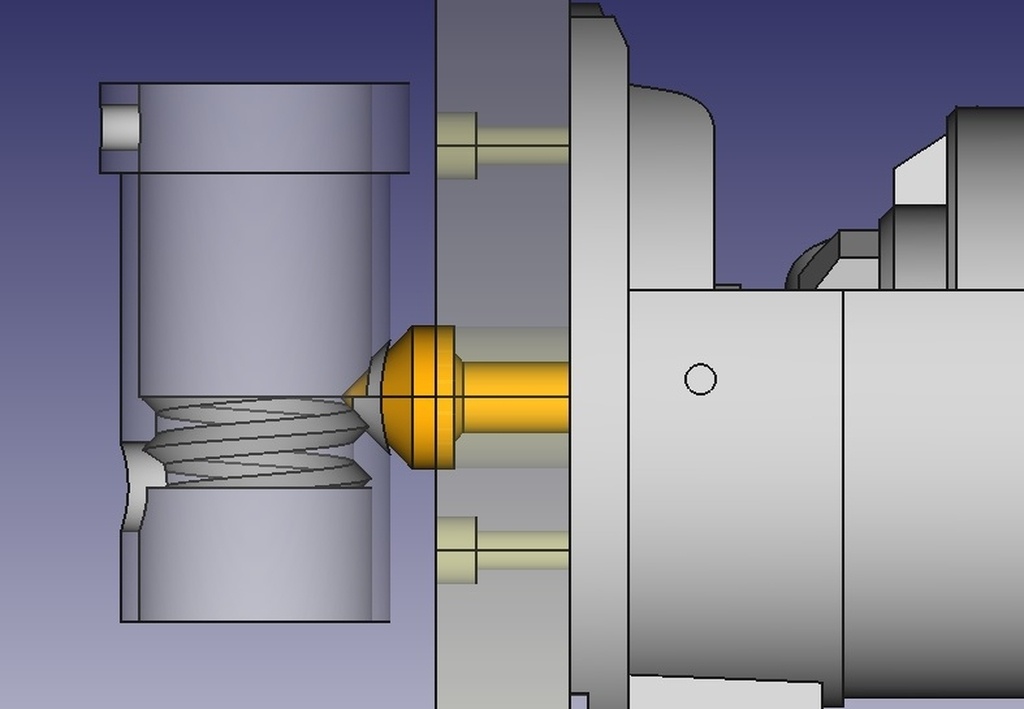

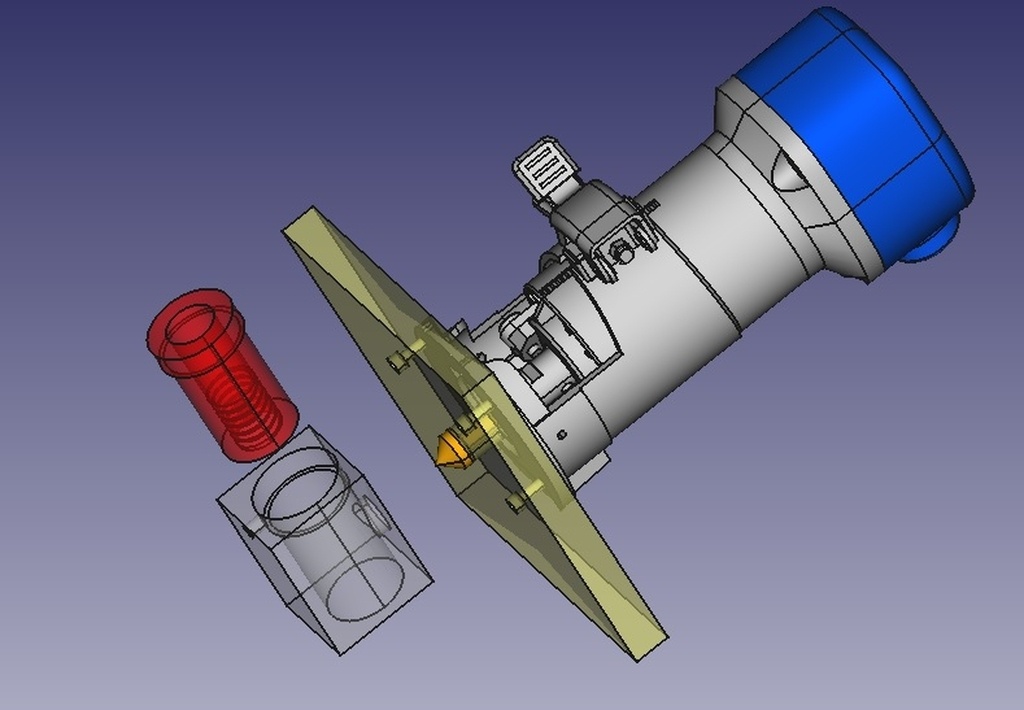

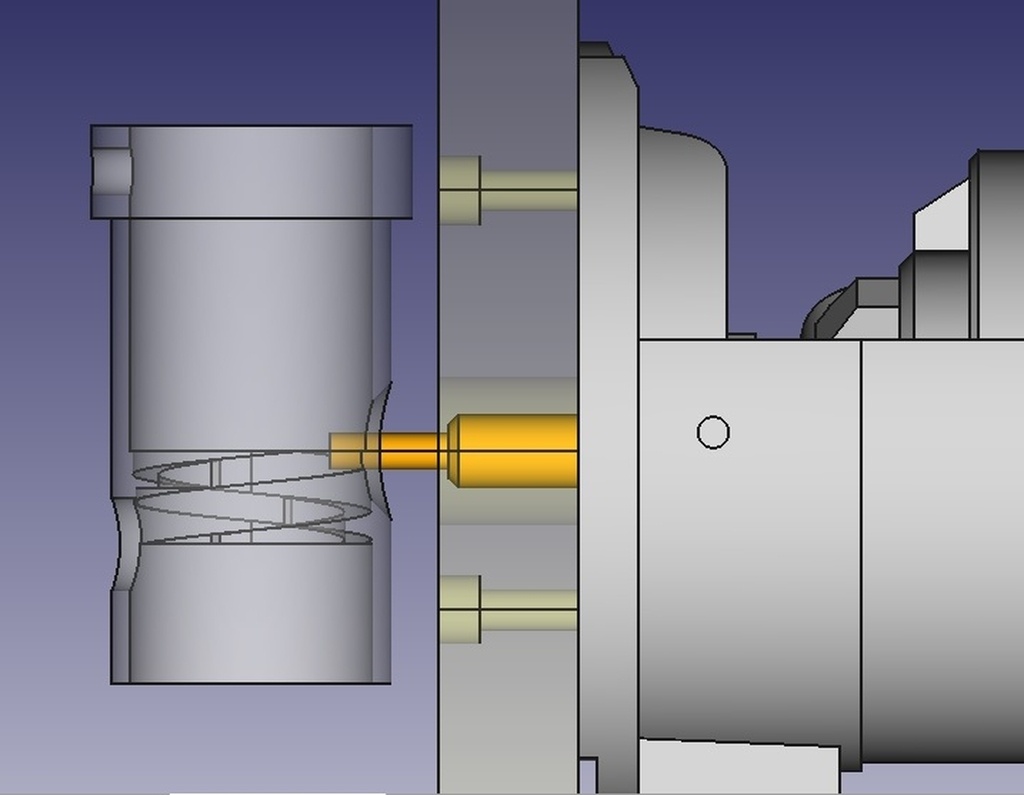

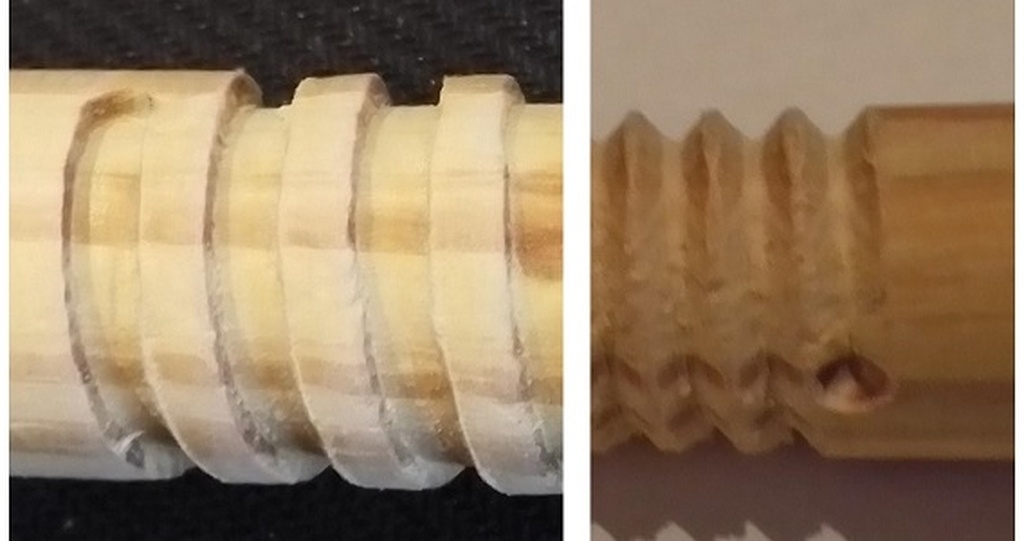

Les deux versions avec filière amovible (profil triangulaire à 90° et profil carré) sont terminées et testées. Permet de générer les filières de n'importe quel diamètre de 12 à 24 et de n'importe quel pas (fichier Freecad paramétrable). Exemple de résultat sur un bout de manche à balai de 24mm (c'est pas le meilleur bois pour faire des vis, mais si ça marche la dessus ;) ). Évolution vers de plus gros diamètres facile.

Beau travail de recherche PapyAlain, ça fait plaisr de voir ton implication.
