Charles Santucci

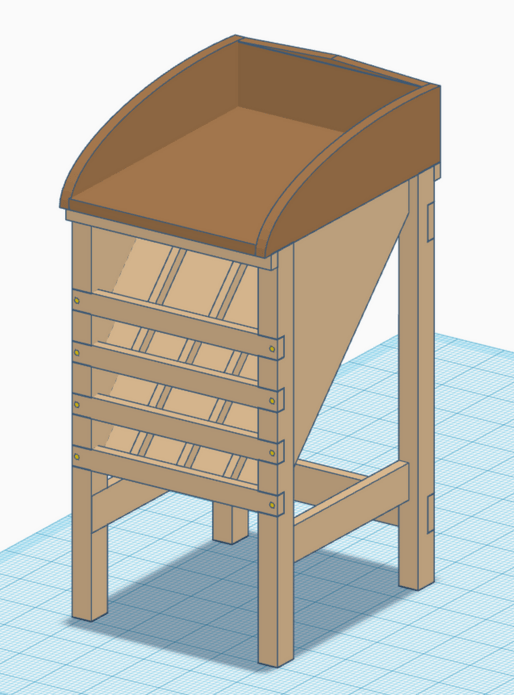

Plans Jeu de la Grenouille


Des plans d'un jeu de la grenouille 14 trous démontable : le plateau s'enlève et le socle peut se démonter en deux pieds et des barres de liaisons devant et derrière.

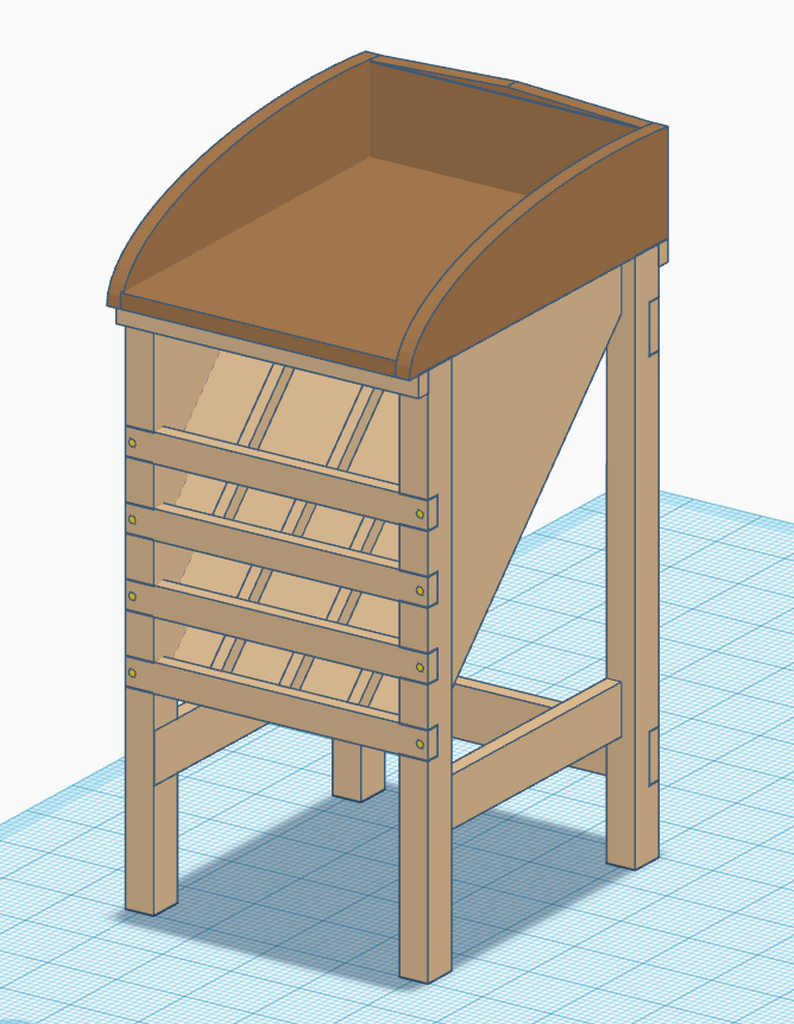

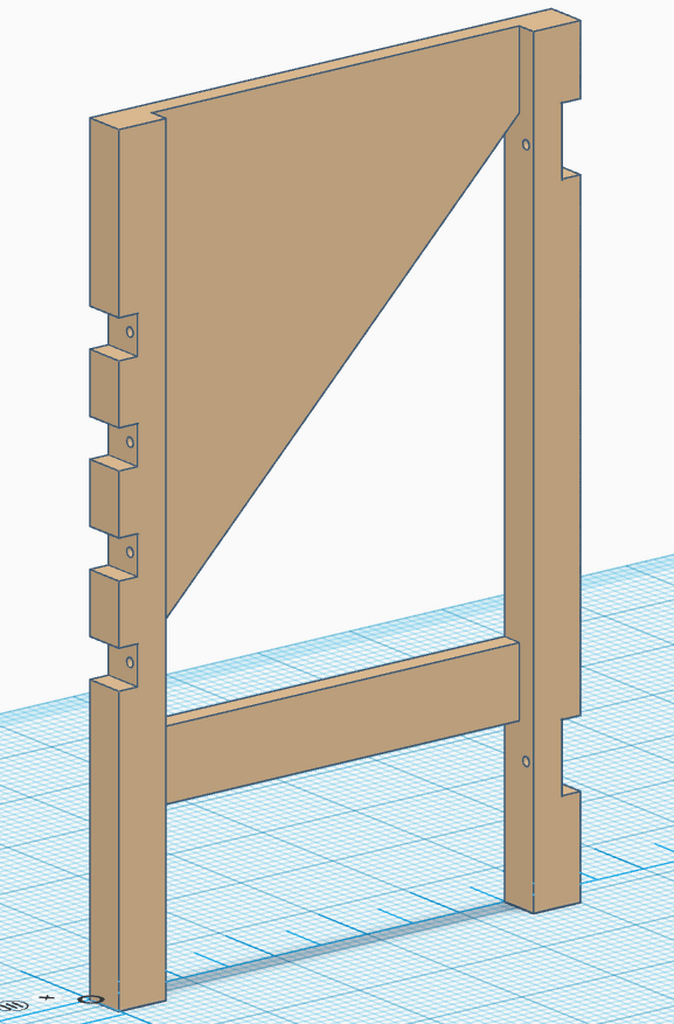

Les plans 3D ont été réalisé avec TinkerCad

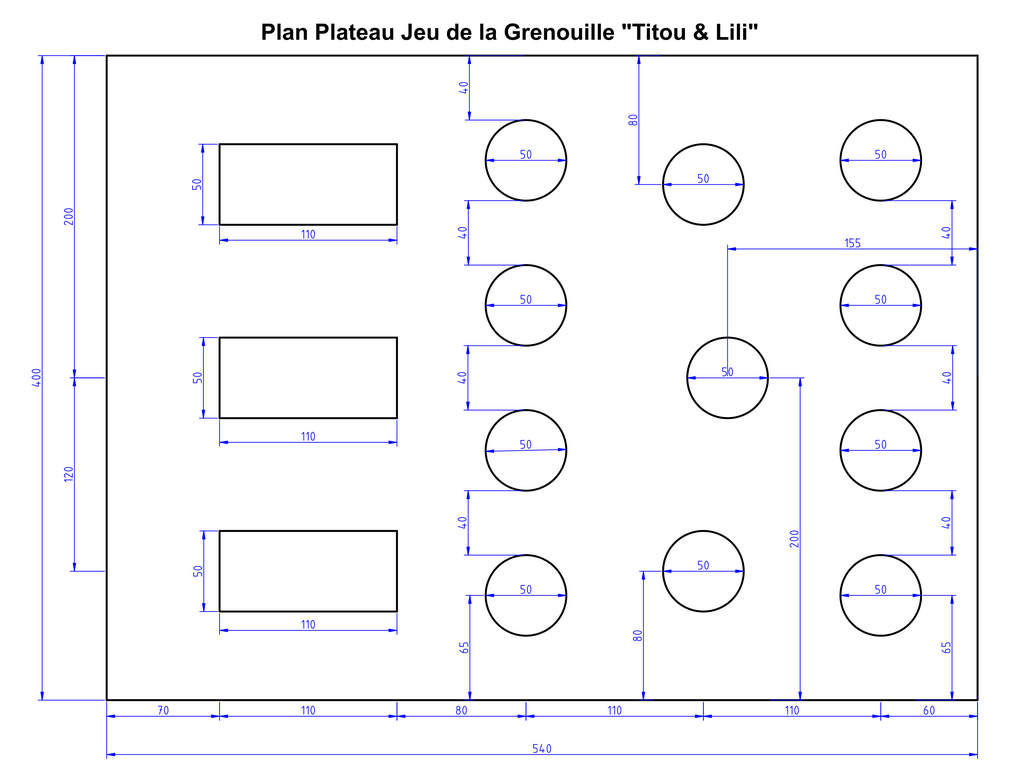

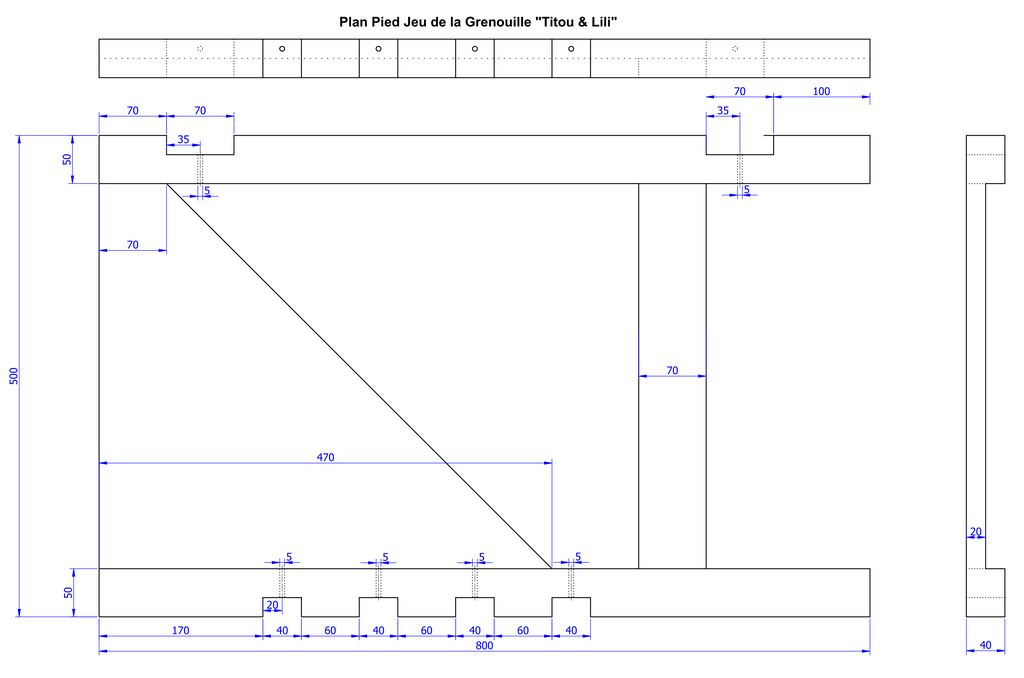

Les plans 2D ont été réalisé avec QCAD

Mis à jour

Publications associées


Discussions

Charles Santucci a publié le plan "Plans Jeu de la Grenouille".
il y a 2 ans
haroldfelix
( Modifié )

Merci beaucoup pour ces plans, voilà qui va m'être très utile, ça fait un petit moment que j'ai l'idée d'en fabriquer un et ta publication va me booster !

Charles Santucci

Avec plaisir 😀. Avec mon fils on a été motivé après en avoir vu un en mauvais état dans un gîte. Et ça me démangeait depuis longtemps. C'est aussi la grenouille et compagnie en fonte dispos rapidement et pas trop cher qui ont été le déclencheur.
Pour les plans, on doit pouvoir faire plus simple s'il n'a pas besoin d'être transportable. Et je n'avais que des planches, mais les pieds peuvent être directement des lambourdes, ça simplifid aussi.

Mill

Bonjour, Merci pour ces plans! où avez vous trouvé les éléments en fonte ?

Charles Santucci

Mill Bonjour, je les ai commandé via Amazon : amazon.fr/gp/p...duct/B00IPO764G une société espagnole refabrique ces éléments pour un tarif raisonnable

domther
( Modifié )

Félicitation pour ce bel ouvrage. un grand merci pour les plans. Je vais pouvoir me lancer.
Cordialement

Charles Santucci

Merci, je ne suis pas toujours très à l'aise en menuiserie, mais pour les plans, j'ai de vieux restes de dessin industriel que j'ai du mal à renier !
Et vus les messages, j'ai bien fait de m'appliquer 😁
