Le bois lié

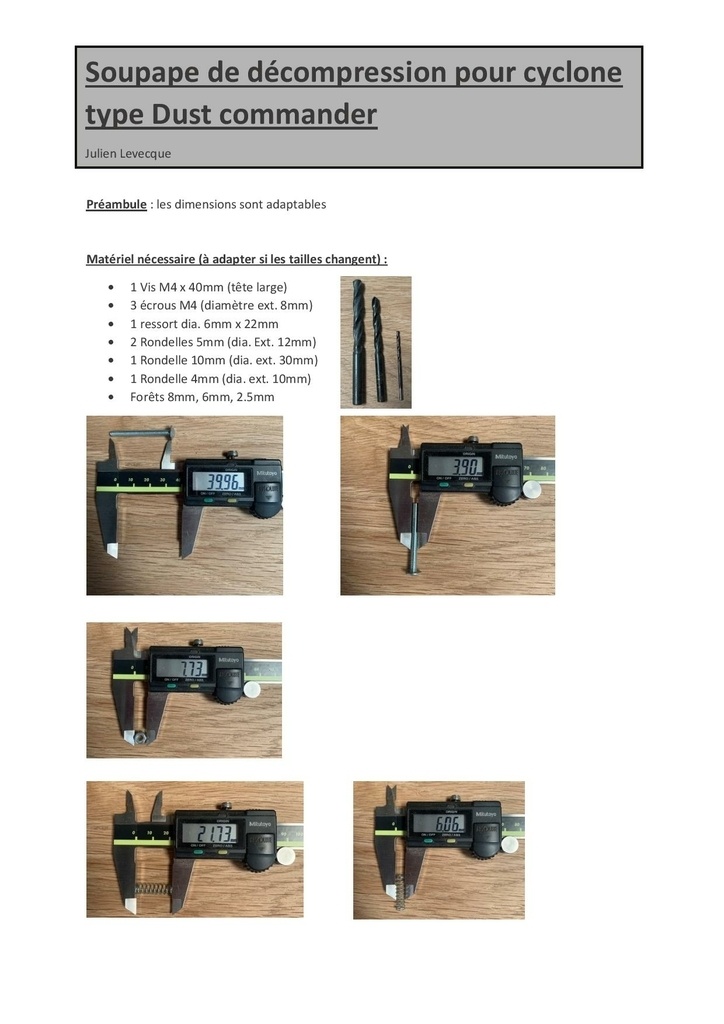

Soupape pour récupérateur de copeaux avec Cyclonique type Dust commander

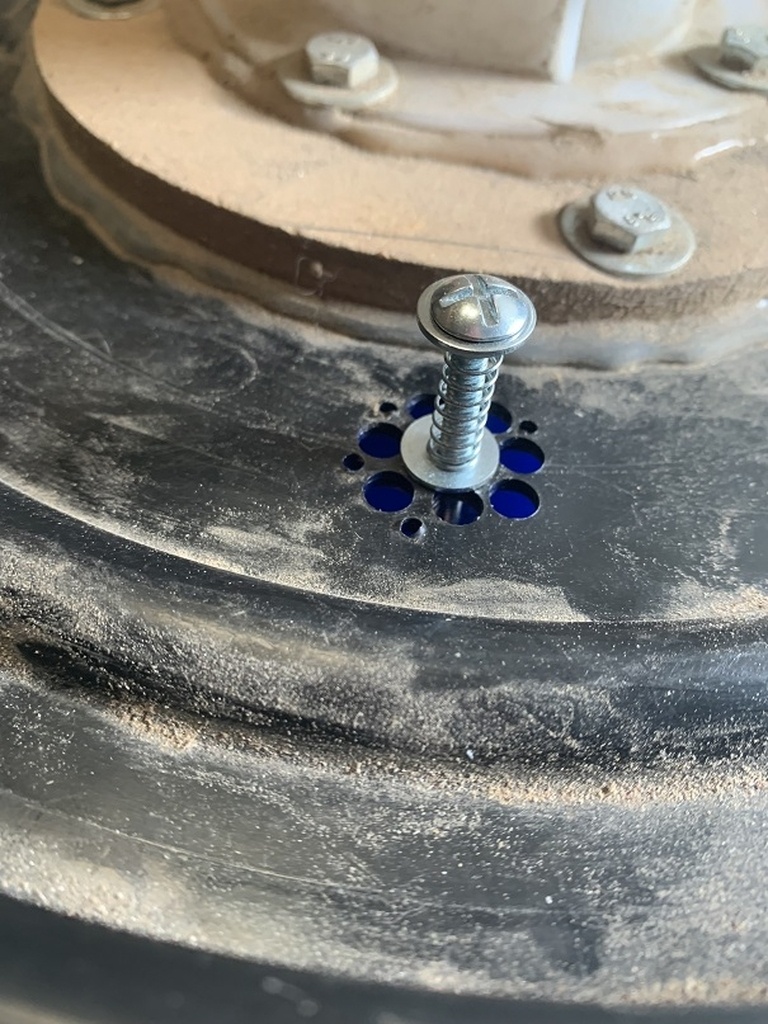

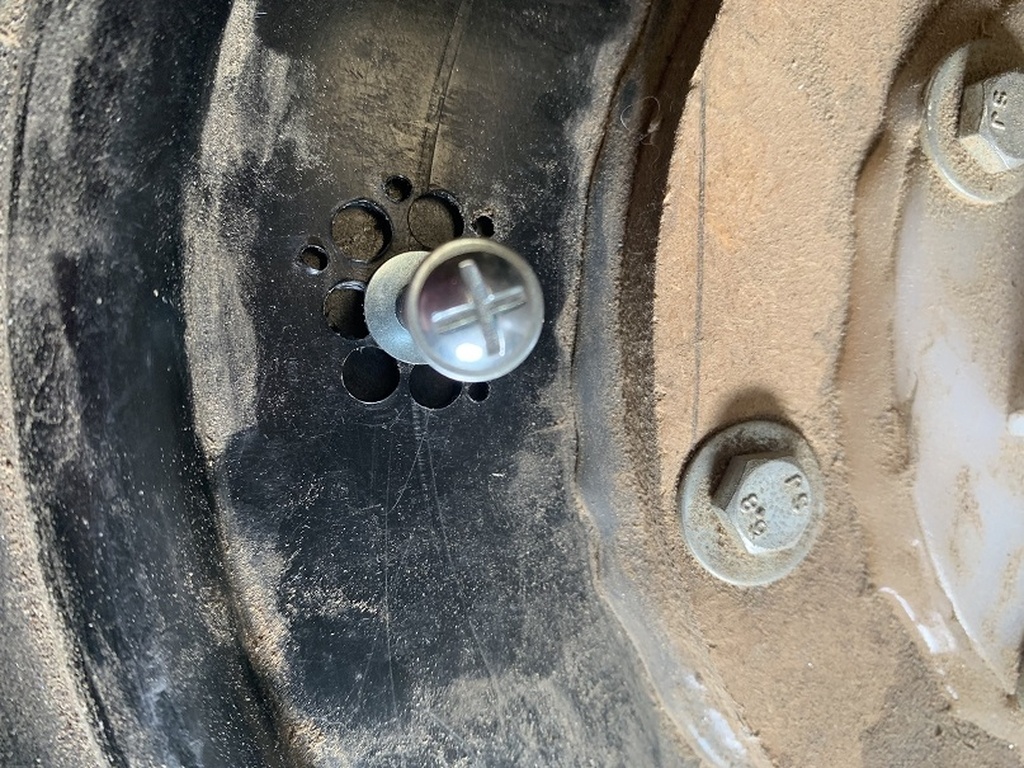

Pas à pas détaillé pour la réalisation d'un soupape de dépression.

Publications associées


Discussions

Le bois lié  a publié le plan "Soupape pour récupérateur de copeaux avec Cyclonique type Dust commander".
il y a 3 ans
SPL
( Modifié )

Salut,
merci pour le pas à pas. Ca sert à quoi ? Eviter que le récupérateur de copeau ne se collapse par la dépression ?

Le bois lié

Salut :)
C’est exactement ça !

Fabien R
( Modifié )

Simple et astucieux. Dans mon activité, on appelle ça un casse vide, mais soupape c'est un très bon terme!

Le bois lié

Merci,
Pas mal casse vide :)

laurent63
( Modifié )

Astucieux, mais On ne perd pas en puissance d’aspiration?

Didier

C'est surtout quand on bouche le tube d'aspiration que la dépression augmente dangereusement.

Le bois lié
( Modifié )

Salut Laurent,
Non de manière général, le cyclone a plutôt tendance à rendre l’aspiration plus efficace, et la soupape quand à elle ne fait rien perdre :)

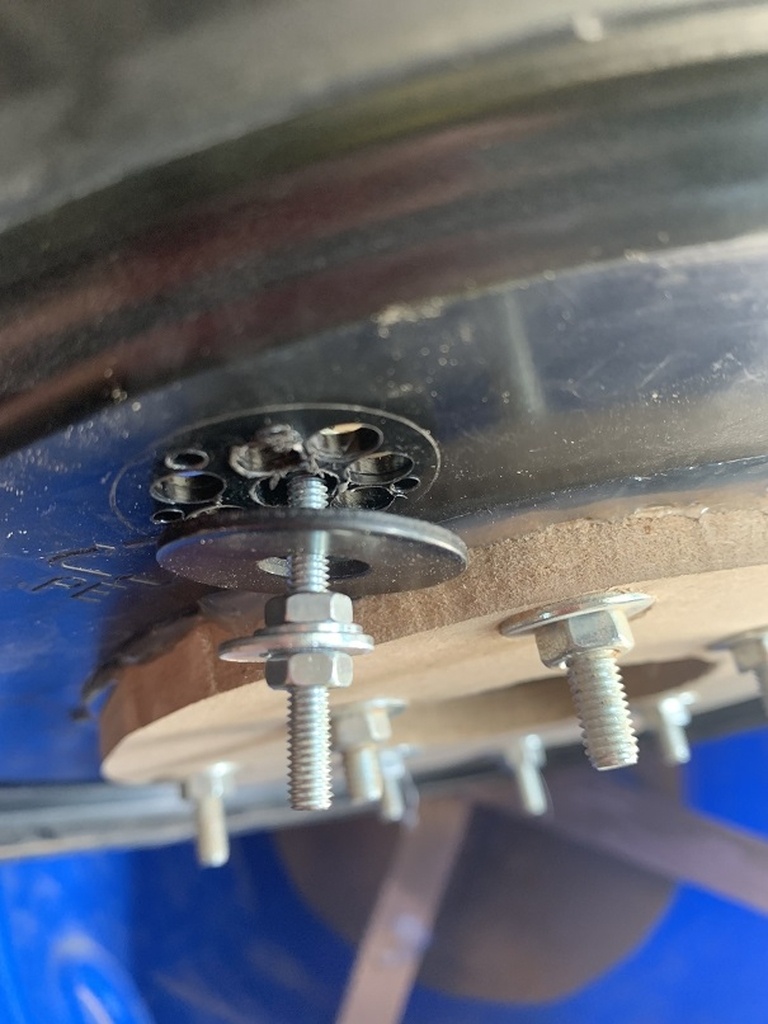

Ceci dit, il faut que la rondelle soit bien plane et pareil pour le couvercle, il faut aussi que les trous soient bien positionné… chez moi ça n’engendre pas de fuite.
J’imagine qu’avec une petite membrane collée sur la rondelle c’est encore mieux mais l’idée ici c’était de faire avec ce qu’on a tous dans un coin, et de faire un truc qui fonctionne :)

laurent63

Ok, mais la puissance du ressort doit jouer un rôle également afin qu’elle ne se déclenche pas trop "vite" non plus, ça va être le "plus dure" à trouver je penses mais je vais tenter ton astuce/montage !! Merci du partage 🙏👌👍

Le bois lié

laurent63
Tout à fait mais j’en avais trois et c’est le faible qui marchait :) les autre sont trop dur, peut être plus facile à trouver :)

jannotthibaut

Bonjour, de mon côté j'ai utilisé un clapet de plomberie pour jouer le rôle de soupape, et ça fonctionne très bien

Julesdebulle

Merci super idée, je n'y avait pas pensé... j'ai aussi un fut plastique de 60Lt, mais vu qu'il s'aplatissait quand l'apsi "tire trop" (un vielle appareil ménagé récupéré) j'ai monté des croisillons à l'intérieur, pour limité les dégâts.

HENRYCh

Ayant connu le même problème, j'ai utilisé deux clapets anti-retour de plomberie montés à l'envers, et j'ai inséré deux arcs boutants à l'intérieur de mon fût de 200 litres. Maintenant s'il y a lieu, les clapets soulagent les efforts de contraction de l'aspirateur.
