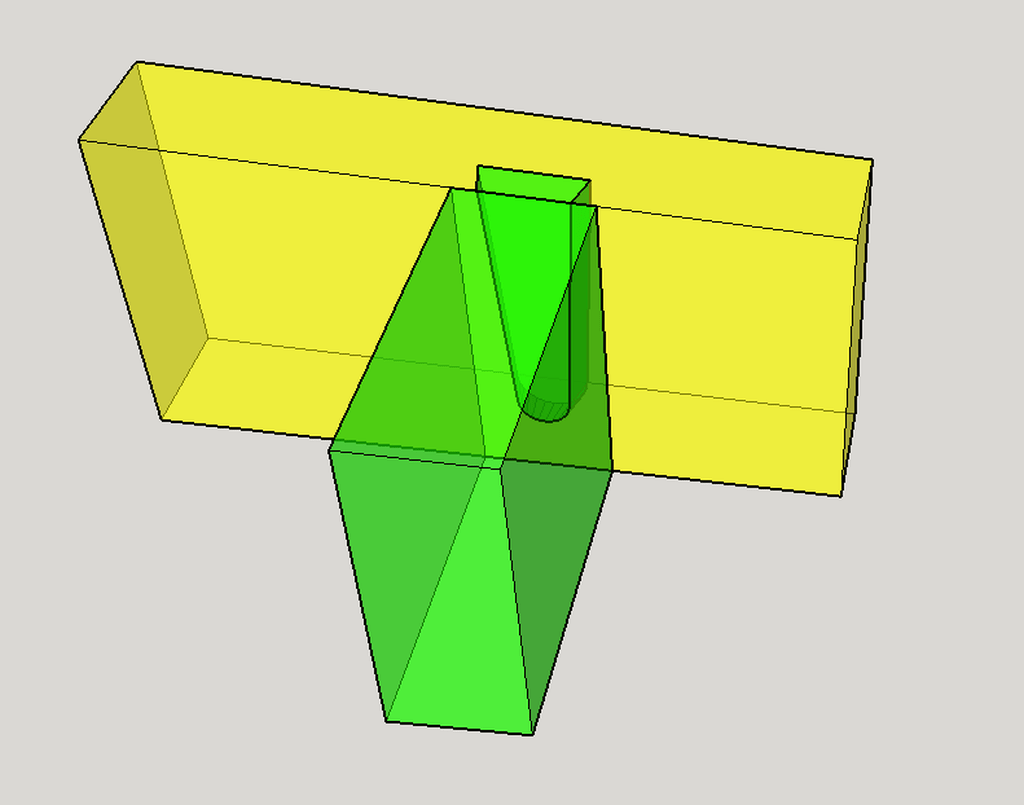

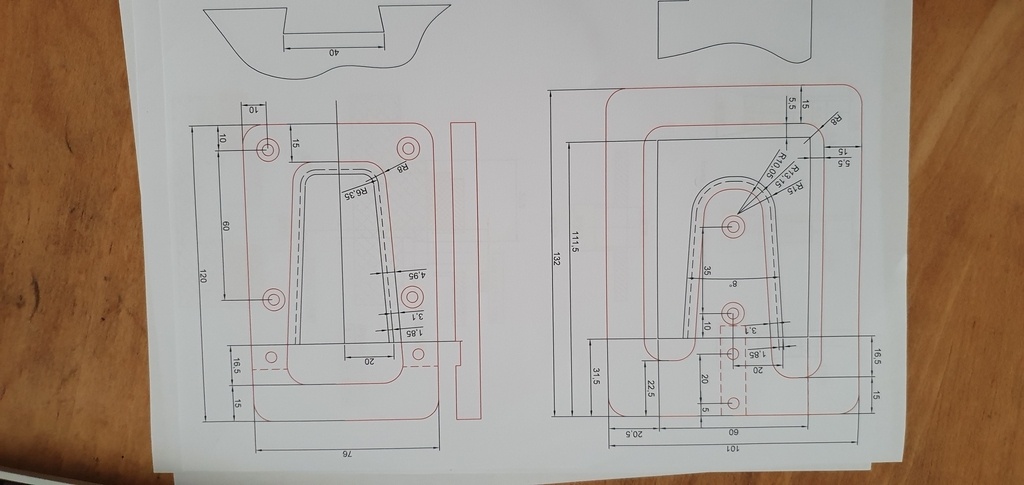

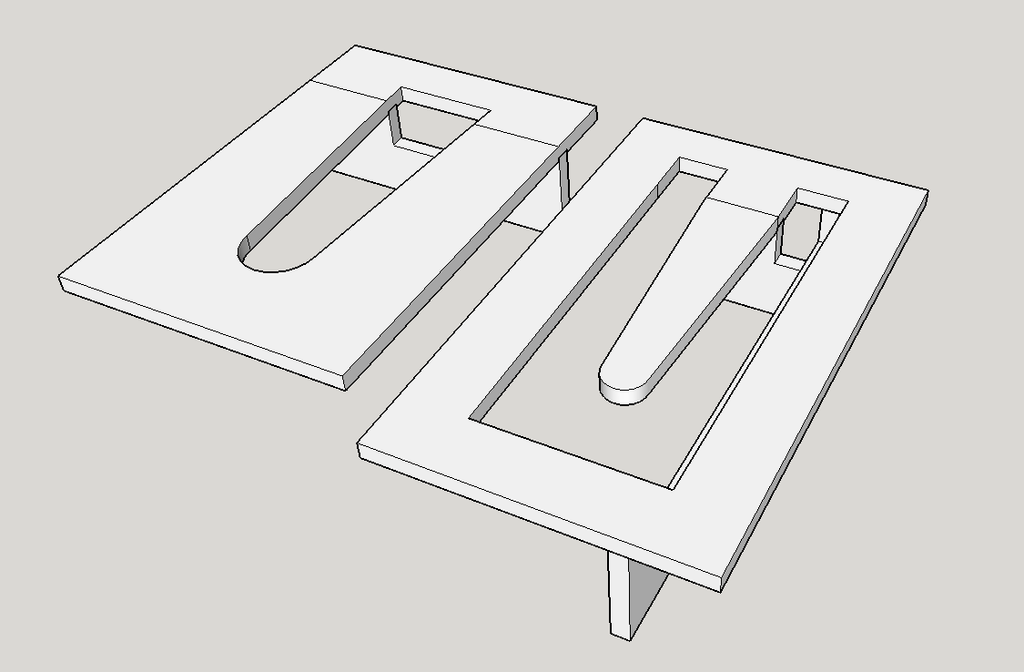

Gabarits pour queue d'aronde avec mèche diamètre 25,4mm, angle 14°, et bague de 30mm
Profondeur de mortaise 22mm et tenon 21
Publications associées
Licence
Autres plans de
PP88
Voir aussi
Discussions
Un grand merci pour ta publication, As tu un lien pour ce fournir de la fraise avec la bague?
Bonjour pour la fraise c’est ce Lien 25,4mm 14degré queue de 12 et pour les bagues c’est chez Makita, mais ça c’est propre à la marque de votre de défonceuse
Merci pour ton retour
Bonjour,
Comment construire le gabarit à partir du plan ? Avec une défonceuse et une fraise à copier (avec roulement) ou sur une fraiseuse à commande numérique ?
Cordialement,
Zupilam
Bonjour, je n’ai pas de numérique,j’ai réalisé ça avec un gabarit facile à usiner type MDF avec une affleureuse et sûrement aussi ajusté manuellement, ensuite avec une fraise à copier dans le HPL
Bonjour
Je possède une fraise queue d aronde en 12.7 queue de 8mm marque leman:
Savez-vous l angle de la fraise svp ?
Bonjour, non il faudra le mesurer, attention ce gabarit ne confectionne qu'avec les dimensions de fraise et bague que j'ai donné
Oui j ai bien compris
Merci.
Je compte acheter une fraise de 22 x 22 à 14°.
Est ce une bêtise de considérer qu'utiliser ce gabarit avec la même bague fonctionnerait, on aurait juste un tenon plus large et un mortaise plus large ?
Ta mortaise fait env 140 mm de hauteur, c'est donc prévu pour des pannes de 200 ?
Il faut insérer des cales pour déplacer le gabarit pour des pannes de 145 ?
A chaque mèche son gabarit, ça ne fonctionnera pas, je me souviens plus de la section des pannes, mais oui 180 ou 200. Le mieux est de faire son modèle de gabarit en fonction des cotes la mèche et bague
Oui j'y ai repensé ensuite, ça n'irait pas.
Pour la section des pannes, j'ai vu sur la notice de Mafell que la hauteur restant sous la mortaise doit être de 1/6 à 2/6 de la hauteur totale, c'est donc ok pour du 180 ou 200.
