Adaptateur d'aspiration pour Lurem C260N

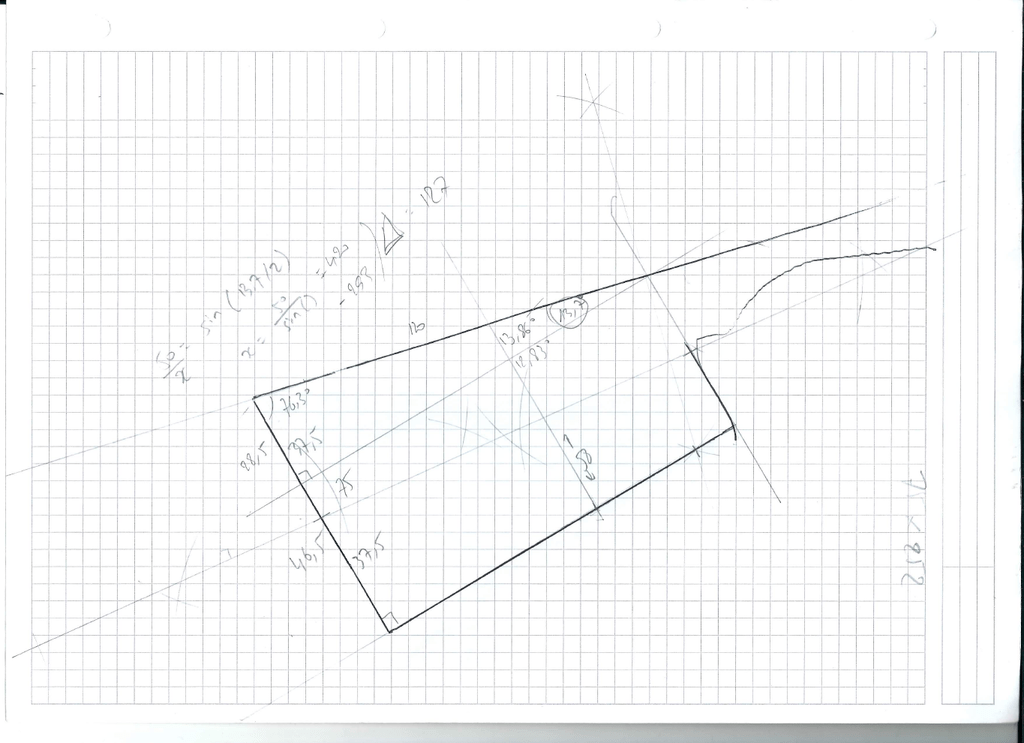

Plan d'un adaptateur d'aspiration DN100 pour la raboteuse (et si besoin, pour la scie circulaire) d'un combiné Lurem C260N. Le déflecteur de la raboteuse fait 254 x 75mm (cotes intérieures), mais le plan peut être adapté à d'autres dimensions proches.

Et comme je suis nul en dessin, merci à ElsassWorkshop pour la mise au propre du plan à l’échelle (Plan A1). Cf second fichier à télécharger.

Mis à jour

Publications associées


Discussions

Ara  a publié le plan "Adaptateur d'aspiration pour Lurem C260N".
il y a 4 ans
kevj
( Modifié )

Salut, merci pour ce travail, je me suis permis de refaire ton plan au propre à l’échelle (Plan A1). Je possède la machine et j'essayerai de faire la même chose.

dropbox.com/s/...C260N.pdf?dl=1

Ara
( Modifié )

Très bien, n'hésite pas à le publier ici (et mon schéma n'était pas complet au niveau des cotes, tu as dû t'embêter à trouver les cotes manquantes...).
Et si tu le réalises, comme je l'ai dit, il y a beaucoup de "réglages" à faire toi même (coups de scie supplémentaire, etc.).

En attente de ton retour d'expérience !

kevj

Je l'ai mis dans le lien Dropbox, je n'arrive pas à le publier autrement.

Ara

Ben "créer un plan", ça ne marche pas chez toi ?
(sinon avec ta permission je l'ajoute dans le présent "plan")

kevj

Probablement si je crée un post a mon nom, mais comme tu a fais le design, tu peux l'intégrer au tien directement

Ara

Fait !
