José Das Neves

Etude technique de conception de meuble

  Ce pas à pas présente un projet en cours de réalisation.

Etude technique de conception de meuble
Source +

J'ai eu l'idée de vous décortiquer quelques meubles pour en extraire l'essentiel de la conception technique de fabrication. Ceci afin de mieux comprendre comment concevoir intelligemment un meuble.

D'après moi bien sûr!
Cela n'engage que moi!
Peut-être d'autres auront une conception différentes, j'en convient.

Liste des articles

Mis à jour

Partager

Table verre d'eau

Tout est décris dans la vidéo. Si vous voulez vous pouvez télécharger le modèle pour mieux l'éplucher en détail dans cet article ici

Publié Mis à jour

Partager

Meuble d'appoint de style "Art déco" ou "1925"

Ce petit meuble d'appoint est conçu avec nos technique moderne.

Vous pouvez recuperer le plan SketchUp dans l'article ici

Publié

Partager

Meuble classeur à rideau

Il existe plusieurs méthodes de conception des meubles avec un rideau. Je vous présente là deux techniques.
Bon visionnage.

Publié Mis à jour

Partager

Desserte avec cotés courbes

Pour cette desserte je propose deux méthodes de conception des traverses de coté courbe.
Bon visionnage!

Publié

Partager

Confiturier massif

Etude de conception technique d'un meuble massif de style régionale. Il a une porte moulurée et un tiroir. Le dessus est massif avec emboîtures.

Publié

Partager

Bureau cylindre de style directoire

Etude technique de conception d'un bureau cylindre avec SketchUp.

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

José Das Neves  a publié le pas à pas "Etude technique de conception de meuble".
il y a 4 ans
SebD

Merci pour tous ces partages!!

sylvainlefrancomtois
( Modifié )

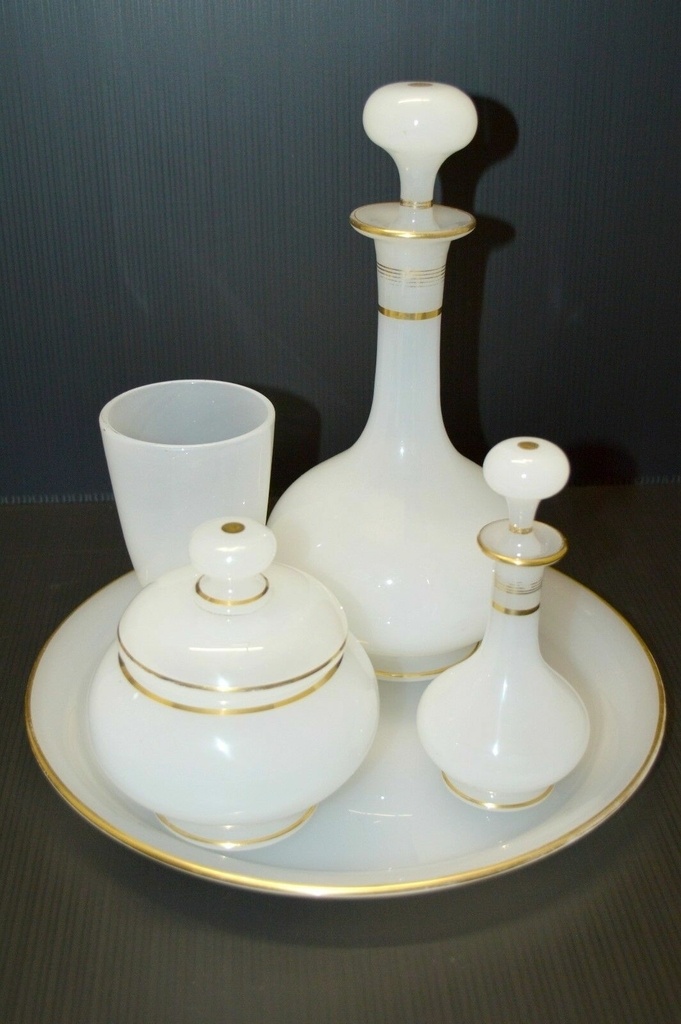

José Das Neves tiens, voilà un beau service de nuit en opaline Charles X a mettre dessus !

Belle démo encore une fois 👍

José Das Neves

Très jolie! Merci Sylvain.

racmterrof
( Modifié )

sylvainlefrancomtois
Peux-tu en dire plus sur ce service notamment sur la fonction des divers flacon.
Merci d'avance.

sylvainlefrancomtois
( Modifié )

racmterrof

"Service de nuit ou verre d'Eau" d'ou la table verre d'eau

Il y a généralement une carafe à eau, une plus petite pour de l’eau de fleurs d’oranger ou de mélisse à mélanger à l'eau , un sucrier (parfois une cuillère) , un verre à boire , le tout sur un plateau .

Bref de quoi passer une bonne nuit bourgeoise après l'opéra ou autre 🧐

racmterrof
( Modifié )

sylvainlefrancomtois c'est le sucrièr qui s'interrogeait.
Merci.

Olistan
( Modifié )

Vraiment excellent, merci pour le partage. La justification des choix m'apporte beaucoup; c'est ce qui manque souvent quand on ne regarde que les plans. De plus, j'ai appris l'un ou l'autre terme technique.

benjam

J'allais écrire la même chose ! donc +1

José Das Neves

Merci beaucoup

trente six seb

+2

José Das Neves

vous ne faites marrer!;)

Grabouille

+3 !!

Thierryvdp

Merci beaucoup pour vos partages, toujours intéressants pour le débutant que je suis.

Sillons du Bois
( Modifié )

Un grand merci José pour ce partage, que j'ai visionné avec beaucoup d'attention. Je passe beaucoup de temps à réfléchir, faire des recherches... pour concevoir les meubles, et ce genre de présentation est très enrichissant !

José Das Neves
( Modifié )

merci beaucoup Sillons du Bois

LooM
( Modifié )

Merci pour ce partage et surtout pour sa qualité !!!

José Das Neves
( Modifié )

Merci beaucoup LooM

kaj
( Modifié )

Je pense que tes apprentis ont beaucoup de chance, on se souvient toujours des bons profs!

José Das Neves
( Modifié )

Merci beaucoup kaj

Aurelio

J’ai eu cette chance deux années d’affilées...

FMJ
( Modifié )

C'est effectivement très intéressant et peu courant comme descriptif explicatif !
Je reste sur ma faim concernant 2 points qui portent sur les queues d'aronde des tiroirs :

  • Celles à l'arrière sont oins nombreuse que celles à l'avant
  • A l'arrière, les queues haute et basse sont d'équerre
    Tu signales ces deux points mais tu n'expliques pas leur utilité ? Ca doit être par tradition, mais comme les anciens faisaient rarement les choses par hasard....
    Merci

En tout cas n'hésite pas à continuer avec d'autres présentations, je pense que tu trouveras ici un auditoire des plus attentifs !

José Das Neves
( Modifié )

Je ne m'attarde pas en effet sur le tiroir car j'ai déjà fait un long "pas à pas " sur ce thème. Je vous laisse regarder 😀

FMJ

Au temps pour moi. Voici le lien :

(et encore au temps pour moi : je n'avais pas conscience que tu avais produit autant de pas à pas. Merci encore)

Ara
( Modifié )

+1, comme disent les autres, c'étaient aussi les deux questions que j'allais poser !

Merci pour ce partage, je suis impressionné !

Mais j'ai une 3ème question; José Das Neves c'est pourquoi as-tu fait la porte avec alèses, alors qu'un simple panneau de bois aurait suffi ? (meuble 1925)

José Das Neves
( Modifié )

Ara Le bois massif travaille plus que le panneau. En ébénisterie on préfère replaquer un panneau inerte qu'un massif. Car il risque de se creuser ou se tordre avec le placage de loupe d'Amboine collé dessus.

Ara

Ah, merci !

Ofriddy
( Modifié )

Ouaa merci pour cette vidéo!! Il y a du boulot même sur un petit meuble!! Et puis tous ces détails de conception très intéressants !! Moi j'ai toujours été nul en dessin et aussi à visualiser les différentes coupes d'un meuble. C'est vraiment une belle approche!!

José Das Neves

Merci beaucoup pour tes encouragements

José Das Neves  a publié l'article "Meuble d'appoint de style "Art déco" ou "1925"".
il y a 4 ans
sylvainlefrancomtois
( Modifié )

top 👍 a redécouvrir absolument l'art déco, Leleu, Ruhlmann et bien d'autres !

ici des inspirations en plus 😉

lairdubois.fr/...#1939-lart-deco

Boris Beaulant
( Modifié )

Merci pour cette nouvelle étude José Das Neves 👍
Toujours très instructif.

Bertrand Verdier

Merci beaucoup pour ce pas a pas. J'apprends énormément de choses sur l'air de bois et ces présentations me semblent assez bien synthétiser et resituer chaque technique dans son contexte. Vivement le prochain épisode!

Lavaud23
( Modifié )

Très intéressant et pédagogique ! Un régal ! Merci beaucoup pour ces publications passionnantes qui permettent de comprendre et d'apprendre une foule de choses.

Niouniou

Merci José!
J'ai une question sur ce deuxième ouvrage qui peut être plus générale : pour quoi aléser si c'est pour plaquer ensuite ? Les chants ne prennent pas bien sur les panneaux ? Ou ça risque de gonfler ?

José Das Neves
( Modifié )

Il faut aleser la porte pour plusieurs raisons

  • lors de l'ajustage, on rabote sur du massif
  • les chant sont plus résistants
  • la quincaillerie est défoncée sur les chants et vissées
Niouniou

Merci!, ca se tient!!

SebD

Quel est l'avantage du double tenon par rapport à un grand tenon dans ce cas? la résistance au niveau de la mortaise?

José Das Neves
( Modifié )

Deux tenons de8 fragilisent moins le pied que un tenon de 16.

SebD

c'est justement ce point de votre vidéo que je n'arrive pas à comprendre. Au niveau de la mortaise j'arrive à imaginer pourquoi mais pas pour le tenon?

José Das Neves

Si le tenon est gros, la mortaise fait un gros trou. Donc plus fragile et puis comme l'outil pour mortaiser est de 8 on reste à 8 partout.le tenon sur la traverse ne fait que 20 mm de larg. Pas bien solide non? Alors on le double

SebD

D'accord je saisis mieux.
Merci pour l'éclaircissement!

José Das Neves  a publié l'article "Meuble classeur à rideau".
il y a 4 ans
Vic66
( Modifié )

Je viens de voir le meuble d'eau, les explications sont claires, Merci.
J'aimerais avoir la même maitrise de Sketchup!

José Das Neves

Tu vas voir, c'est comme apprendre à faire du vélo. On tombe souvent au début, mais après c'est très agréable.

Vic66

Si je compare le plan que je viens de finir, au plan que j'avais fait il y a 3ans (en autodidacte) c'est le jour et la nuit! Je suis très motivé cette fois et prêt à tomber le nombre de fois qu'il faudra ;)

mofran
( Modifié )

1925 pourquoi l'adjectif industriel? relatif a la mise en place conséquente des gabarits pour former les courbes ?

José Das Neves

Industriel en opposition avec les techniques de l'époque où ils "tapaient " dans la masse et replaquaient

mofran

merci, une question qui en ouvre une autre, et voila l'enseignement!

sylvainlefrancomtois
( Modifié )

Super étude !!

j'ai trouvé ça anticstore.com...n-jean-francois

madparis.fr/fr...lindre-a-rideau

Le principe est il encore plus ancien ??

José Das Neves

Très belle pièce ce bureau. Je me souviens bien l'avoir admiré quand j'ai visité ce magnifique musée. Et oui, les rideaux apparaissent à cette époque.

sylvainlefrancomtois
( Modifié )
mich31159

Bonjour,je dois restaurer un meuble a rideau pourriez-vous me dire quel sorte de tissu utilisé et éventuellement une adresse ou en commandé merci pour ce partage très interresant

José Das Neves

Une toile épaisse. Je crois que c'était de la toile de jute qui était collée derrière les lames. Ils utilisaient la colle à chaud mais la colle blanche va bien aussi. Mieux même, car plus souple.

mich31159

Merci,pour cette réponse rapide

trente six seb
( Modifié )

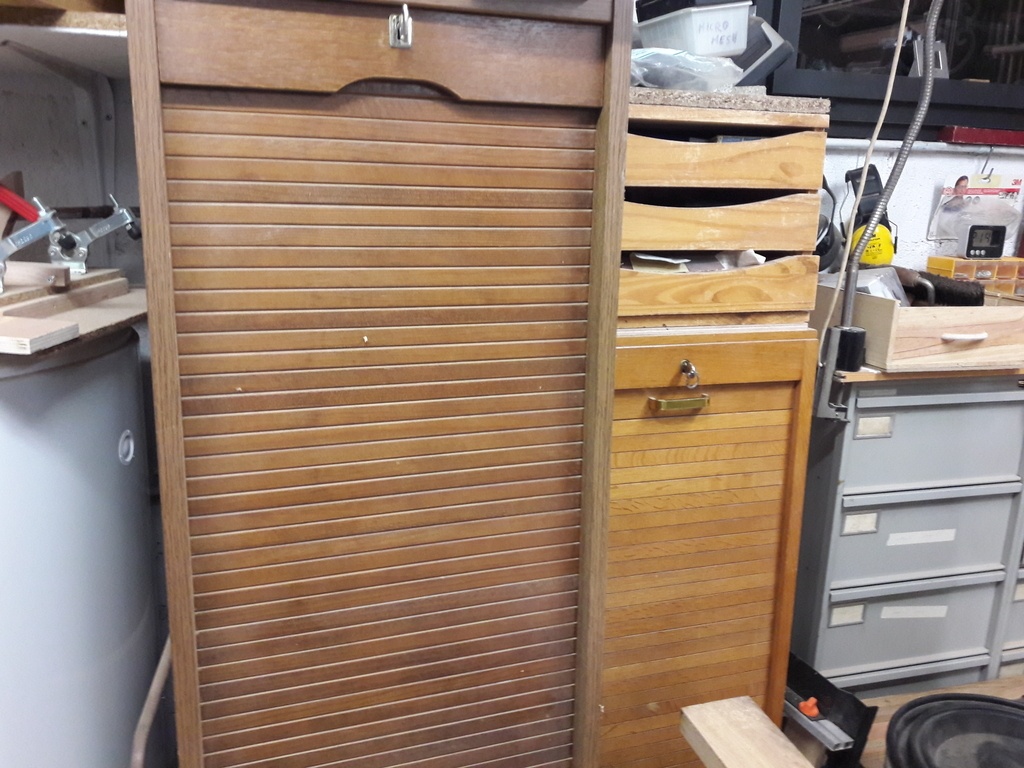

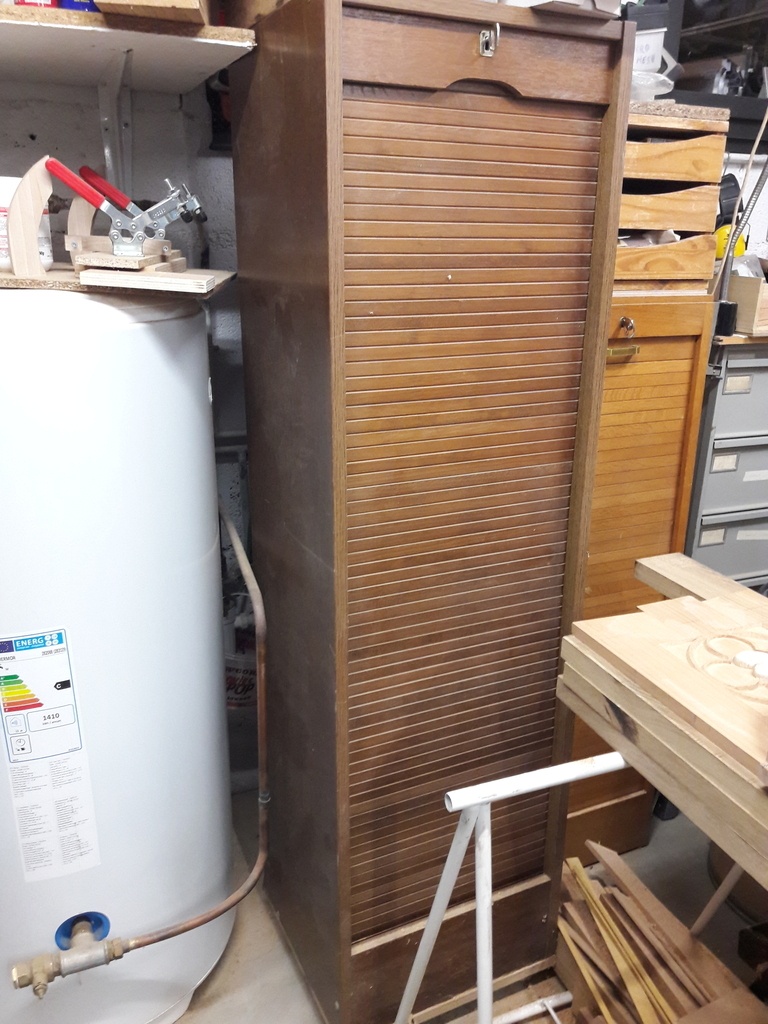

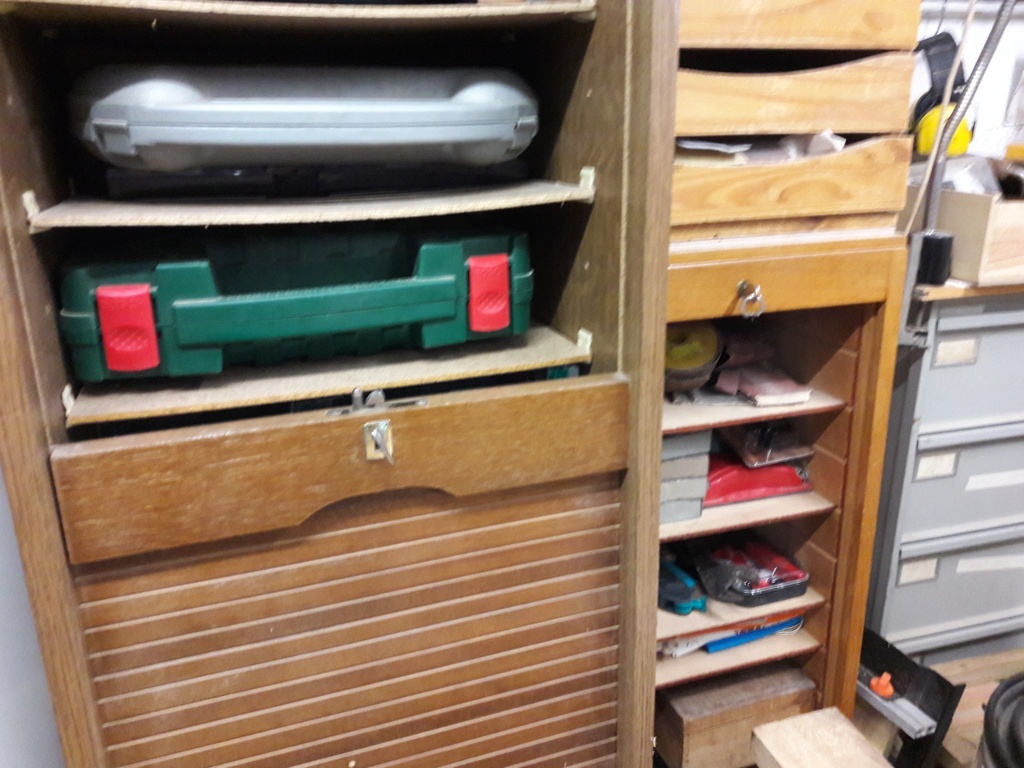

J'ai récupéré de chez mes grands parents, 2 meubles à rideau du même type.
Ils me servent de rangements dans l'atelier.
Aucun des 2 n'a de socle en retrait, il y a les 2 systèmes de serrure.
Par contre, dans les deux cas, le rideau s'enroule dans le socle.
Il y en a un qui avait pris un choc et le rideau s'était fait la malle.
Désolé du bazar, je n'avais pas prévu de les prendre en photo ce soir.
C'est très pratique, sauf quand on tombe quelque chose sous la dernière tablette et que ça va dans le socle.

Boris Beaulant
( Modifié )

Le problème que je verrai si le rideau remontait en arrière au lieu de s'enrouler dans le socle est que par gravité, il se refermerait à moitié, non ?

sylvainlefrancomtois

bonne question ! J'y avais pas pensé !

José Das Neves

En fait , à mi chemin , il faut forcer un peu pour l'ouvrir complètement. Mais avec les frottements, il est suffisamment coincé pour ne pas remonter.

Grabouille
( Modifié )

Bravo, et merci encore de tous ces partages.
C'est intéressant, car je constate une certaine "tendance" au retour des rideaux.
notamment chez ce Youtubeur américain, dont j'apprécie les créations :
youtube.com/ch...4Bc3Vkd9T-dKuzw

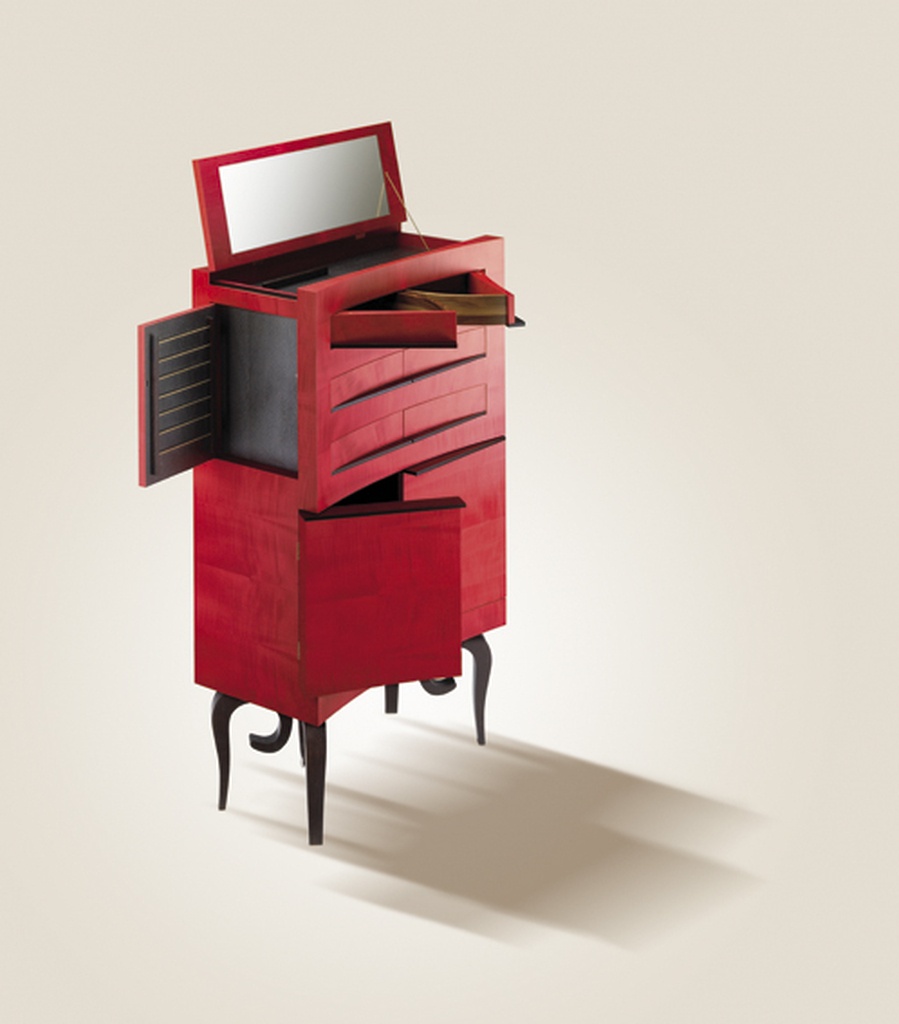

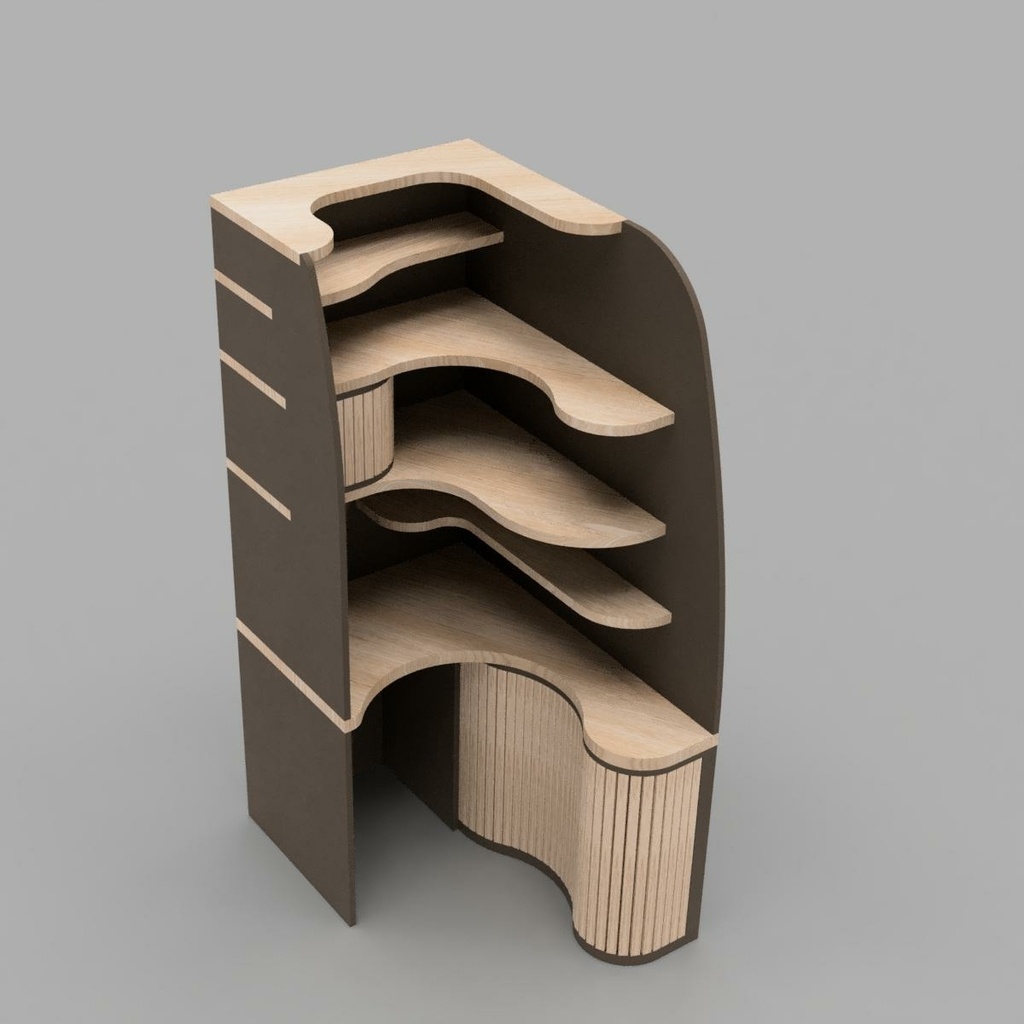

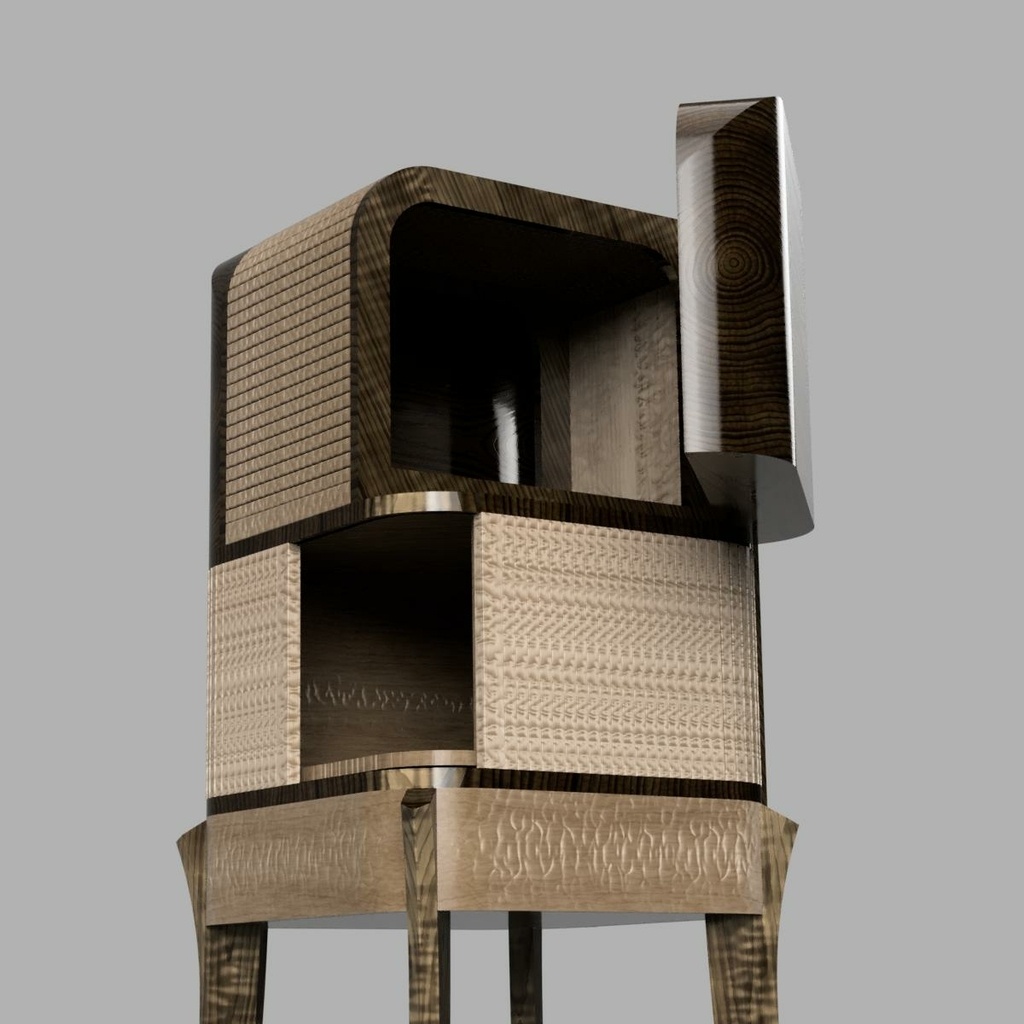

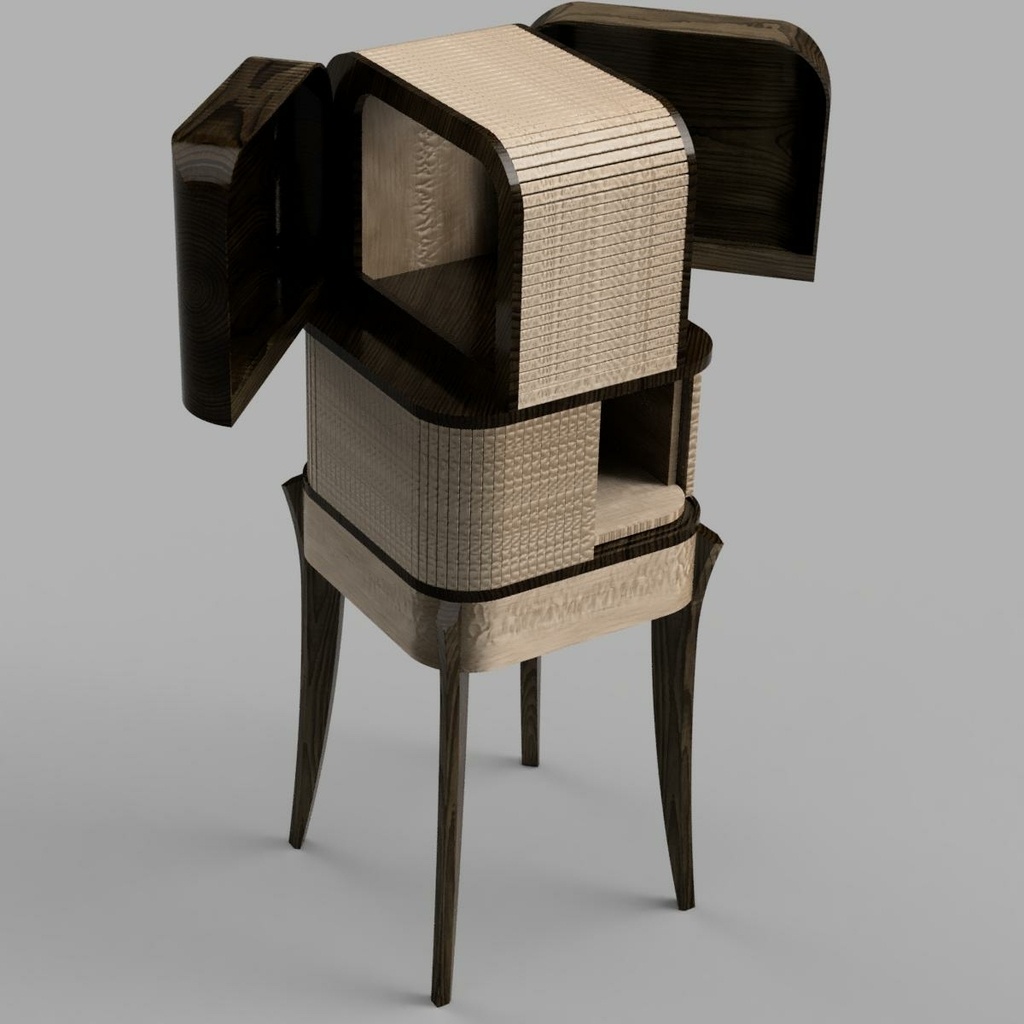

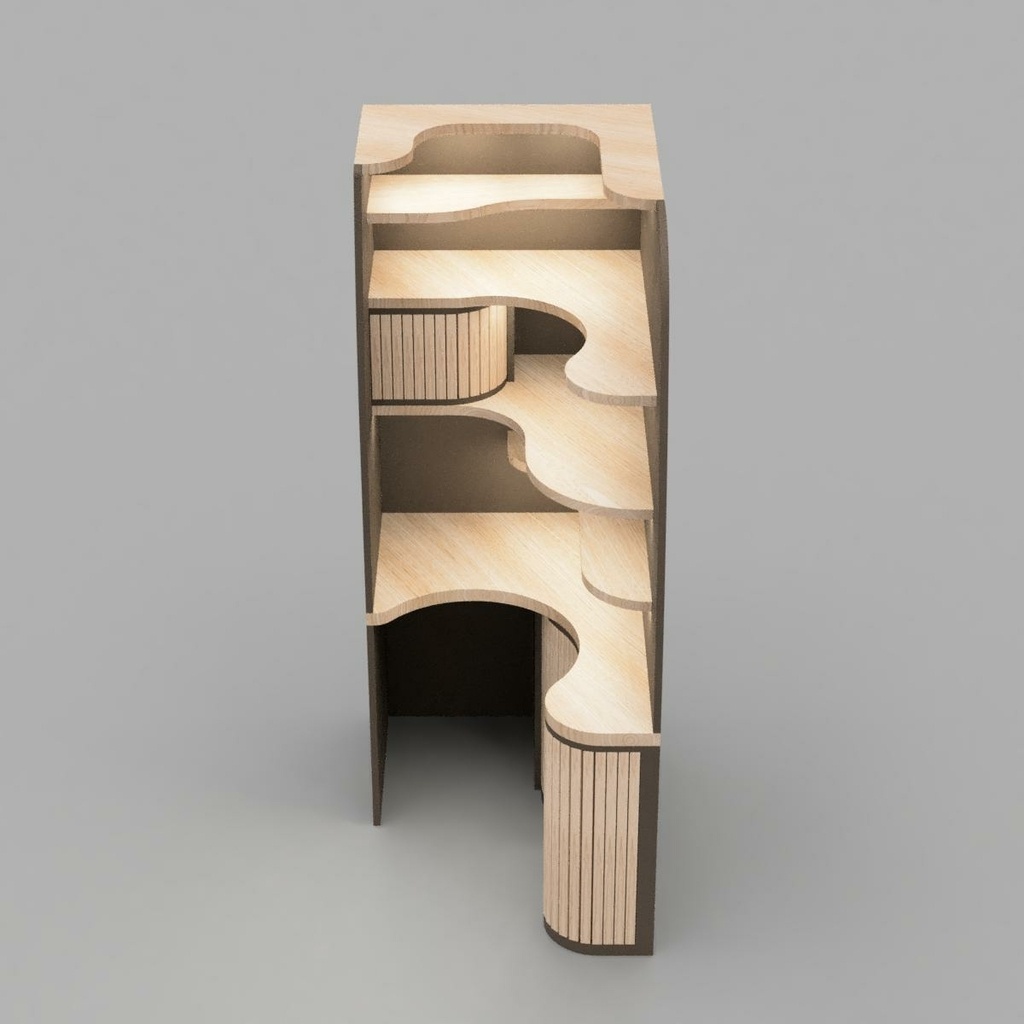

Cela m'a d'ailleurs, inspiré quelques conceptions pour chez moi, mais par sûr que je les réalise (voir ci-dessous).

En tout cas, encore merci pour tous ces "cours" sur les bonnes pratiques de conception.
Ce qui est très enrichissant, c'est d'avoir la raison d'être de telle ou telle conception (en fonction des contraintes mécaniques, de fabrication, ...).

José Das Neves

C'est très beau. Bravo.

Grabouille
( Modifié )

José Das Neves Merci. Me reste à les réaliser... le temps, et le talent vont peut-être me manquer. Mais je ne suis pas pressé.

Boris Beaulant

🤩

SebD

Deux petites questions par rapport au meuble d'appoint:

  1. Quand on colle ensemble deux planches de CP que l'on va plaquer, faut il forcément plaquer les deux faces de chaque feuille ou peut on considérer les deux feuilles collées entre elles comme un ensemble que l'on va contreballancer en une seule fois?

  2. Dans une idée de fabrication "industrielle" comme vous le citez au début de la vidéo, comment serait réalisé le morceau qui bouche l'espace entre les deux planches de CP en bas du pied et qui a une forme biscornue? Gabarit réalisé et ajusté sur un premier proto ou projection sur une épure et réalisation par rapport à celà?

José Das Neves

Pas besoin de contrebalancer les cp avant de les coller.

La pièce biscornue est tracée en s'aidant des panneaux courbes puis scié à la ruban. Il faut être précis. Pas besoin de retoucher on colle tout de suite derrière. S'il y a un jour, c'est pas très grave puisque on replaque.
Faut être précis, c'est tout !

SebD

Merci pour votre réponse (et pour tout ce partage de connaissances)

Quand j'avais vu votre vidéo où vous montrez la réalisation de queues d'arondes à la défonceuse sans guide en suivant le trait j'ai bien compris que je n'était pas sur la même échelle de précision. Il va falloir continuer à m'exercer je crois...

Herlem

C'est passionnant!
Merci beaucoup José pour ce partage de connaissances.

José Das Neves  a publié l'article "Desserte avec cotés courbes".
il y a 4 ans
sylvainlefrancomtois
( Modifié )

comme dab !!!!!👍

trente six seb

+1, c'est fou tout ce qu'on peut dire (d'intéressant) sur un petit meuble comme ça !

José Das Neves

Et je me limite ! Pour ne pas faire trop long.
Merci beaucoup

trente six seb

C'est vrai que les vidéos longues peuvent être rébarbatives de temps en temps.
Mais franchement j'aime beaucoup le ton et le contenu des tiennes. Il n'y a pas de blabla et je comprends tout ce que tu dis. C'est super clair.
Donc si tu faisais une vidéo plus longue, je trouverai un moment pour la regarder bien confortablement.
Des idées comme ça : des vidéos courtes du genre "ce que je n'ai pas mis dans les vidéos pour ne pas trop les alourdir" ou le tout dans une longue vidéo, genre les bonus

Tant qu'on y est, j'aime beaucoup aussi les meubles de menuiserie, que j'assimile peut être à tort aux styles régionaux. Ce n'est peut être pas tout à fait ton créneau mais je suis sûr que tu pourrais nous en toucher 2/3 mots d'intéressants. Parce que du coup, on se rapproche des styles classiques mais avec des approches différentes.

Benoit56
( Modifié )

trente six seb +1
En cent comme émil, plus c’est long plus bon!

José Das Neves

trente six seb bonjour
Peut-être que le prochain meuble est un meuble de style régional, qui sait 😁

trente six seb

José Das Neves génial ! J'ai déjà des questions alors. Mais qui sait, peut être que j'aurai des réponses 😁

Benoit56
( Modifié )

Merci pour ces pas-à-pas, cela permet de réfléchir sur ces conceptions.
J'ai deux remarques à la lecture de la vidéo :

  • Concernant la solution de la traverse en une seule pièce de bois, ne serait-il pas possible de la réaliser en une seule pièce, plane sur l'extérieur ; puis de faire le plaquage et ensuite rajouter deux plate-bande collées (qui pourrait être cintrées à la vapeur), cela permettrait d'avoir une bonne finition de plaquage et d'éviter de devoir défoncer l'élégie ?
  • Concernant la barbette, vous dites que vous la réaliser pour éviter de devoir faire un montage permettant d'araser l'épaulement du tenon : c'est si l'on utilise des machines ; mais pourquoi ne pas faire la découpe à la scie en laissant 1-2mm, puis de finir l'arasement au ciseau à bois ? Cela reste simple, et je pense reste rapide non ?
José Das Neves

Bonjour et merci pour tes encouragements.
Pour ce qui de la première remarque ,oui c'est une autre solution. Si on est bien équipé pour le cintrage en vapeur ça peux être plus rapide.
Pour la barbette c'est sûr que c'est guerre plus efficace avec que sans. Surtout si on en a que 4 à faire!

Olistan

A nouveau, un tout grand merci José pour ces explications claires ! Quelques questions de débutant:

  • Pour réaliser les tenons sur les pièces courbes, tu parles de faire cela à la tenonneuse. Je n'ai jamais utilisé une telle machine, mais j'imagine qu'elle dispose d'un plateau inclinable ? Est-ce possible de réaliser de tels tenons avec le charriot à tenonner sur la toupie ? Je me demande évidemment comment placer la pièce sur le charriot ?
  • Je suis surpris du toupillage arrêté des rainures pour les traverses avant/arrière qui enlève plus de matière que la taille de la languette venant s'y loger (surtout à l'arrière). Je sais que cela ne se voit pas, mais pourquoi ne pas simplement utiliser la défonceuse et faire une rainures de la bonne longueur ?
  • Les anti-bascules sont simplement collées. Or, j'imagine qu'elles peuvent être fortement sollicitées si le poids du tiroir est important. Rajouter une rainure/languette au niveau de l'assemblage est toutefois inutile ?

Merci encore pour ces précisions.

José Das Neves

Bonjour et merci pour tes encouragements.
A la tenonneuse comme à la toupie, faut fabriquer un gabarit de mise en position et serrer la pièce dessus.
La rainure pour lanti bascule est plus rapide à réaliser qu'avec la defonceuse. On le fait quand l'outil est déjà monté pour les rainures du parquet et tiroir et embloitures du dessus.
Il n'y a pas d'effort aussi grand que tu crois quand le tiroir bascule.
J'ai déjà testé en remplissant le tiroir de mes nombreux lingots d'or et ça tient.

Vic66
( Modifié )

Un vrai plaisir à suivre et une source d'apprentissage.
Ma question est sur la bavette (si j'ai bien retenu le terme), quel est son utilité par rapport à un tenon complet? pas esthétique puisqu'elle sera recouverte par le plateau? pour ne pas trop fragiliser le haut du pieds, qui comporte 2 mortaises?

José Das Neves

Surface de collage plus importante, et plus rapide à faire car il ne faut pas reprendre au ciseau l'épaulement. On se prend moins la tête!

Vic66

José Das Neves je comprends mieux, merci !

José Das Neves  a publié l'article "Confiturier massif".
il y a 4 ans
sylvainlefrancomtois
( Modifié )

Grand classique en premier meuble d’apprentissage !👍

ici une façon ancienne d'éviter de recoller un béquet d'onglet ! 😉

pinterest.fr/p...74474646998731/

José Das Neves
( Modifié )

Toujours aussi rapide! merci.
J'ai regardé ton lien, c'est vrais que cela évite le taquet d'onglet (je ne savait pas que ça s'appelait comme ça d’ailleurs)mais bien plus difficile à faire avec nos machines à l'atelier. Le taquet collé est beaucoup plus rapide à faire. De plus, le joint est pratiquement invisible.

sylvainlefrancomtois

oui bien sur, d'ailleurs on m'avait appris comme toi, c'est en étudiant ces dernières années que je trouve ces pépites dans les écrits anciens !😉

sylvainlefrancomtois
( Modifié )

D'ailleurs, place aux ébénos : tu devrais faire un pas à pas consacré au gainage par tracé des pieds Louis xv galbés (arêtes droites vues en projection) , beaucoup ne connaissent pas !🙂

José Das Neves

sylvainlefrancomtois oui .
Peut-être !
Pourquoi pas !
Pourquoi faire ?
J'ai une idée mitigée sur l'apprentissage de la réalisation d'un pied Louis XV.
On verra.

Grabouille

José Das Neves Moi je suis preneur !!
Même si je sais faire, il est important de comprendre comment et pourquoi tel ou tel tracé "fonctionne".
a toi de voir.

trente six seb
( Modifié )

Super, comme d'hab'
Mais en plus, c'est bien à propos, vu que ça correspond à pas mal de commentaires qu"'il y a eu sur cette question que j'ai posée, il y a une semaine :


D'ailleurs... où as tu puisé l'inspiration pour le chantournement de tes traverses ?
Ca répond aussi à mon attente d'une étude sur un meuble régional ^^

Mais... j'ai encore une question 😁
Comment les anciens faisaient l'élégi sur le tiroir, ainsi que la moulure ?
A l'heure actuelle, j'imagine bien faire ce genre de chose à la défonceuse.

sylvainlefrancomtois
( Modifié )

Tracé, bûché (dégrossi) , tarabiscot pour les moulures linéaires, gougé pour le reste!

Finition à la guimbarde, guillaume debout( fer sur le bout) et enfin racloir !

José Das Neves

sylvainlefrancomtois ben voilà! suffisait de demander!
Merci

trente six seb

Merci sylvainlefrancomtois 👍
Il faudra que je trouve un guillaume debout à l'occasion.
Même à notre époque, ça doit pouvoir rendre des services.

sylvainlefrancomtois
( Modifié )

trente six seb Souvent comme les anciens, on s'en fabrique à partir d'un vieux guillaume au besoin (comme pour un rabot à débillarder)

livres-forums-...9/le-guillaume/

José Das Neves

sylvainlefrancomtois Tu l'as ce livre? J'ai vu qu'il y a un chapitre sur la plaque au marteau.

sylvainlefrancomtois

José Das Neves non je l'ai pas lu, j'ai juste trouvé l'image pour illustrer!

trente six seb

Oui, c'est faisable aussi. Mais mes 2 guillaumes (un fin et un normal) me sont bien utiles. Je trouverai bien ça dans ma brocante préférée.

José Das Neves
( Modifié )

Je ne sais pas vraiment comment les élégies étaient fait. Certains sur ce réseau plus enclin aux outils manuels doivent savoir.

Pour le chantournement, j'ai cherché à reproduire celui du sujet.

trente six seb

J'avais oublié qu'il y avait un sujet à la base. Merci

José Das Neves  a publié l'article "Bureau cylindre de style directoire".
il y a 3 ans
FMJ
( Modifié )

Très sympa cette vidéo du meuble cylindre. La conception en amont demande pas mal de réflexion pour que le bureau et le cylindre fonctionnent parfaitement de concert. Et peut-être un peu d'expérimentation !

Une question : comment usiner la languette sur le chant du 1/4 de cylindre ? Ca n'est pas très compliqué pour usiner la rainure sur la pièce en regard, mais pour cette languette c'est moins évident !

José Das Neves

Merci beaucoup de suivre cet article.
Je pense que je le ferais en 2 étapes, pour faire la languette, à la défonceuse avec un montage.

FMJ

Oui tu es obligé de faire 2 gabarits puisque le rayon de courbure est différent.
Pour une "industrialisation", ça me semble beaucoup plus compliqué à faire à la toupie.

Connectez-vous pour ajouter un commentaire.
4 513 vues
97 commentaires

Publications associées

0 question
0 processus
0 fournisseur
0 école
Autres pas à pas de José Das Neves
Voir aussi
Table des matières
