Construction d'un abri de jardin contemporain

Construction d'un abri de jardin contemporain
+

Voilà quelques temps que je me suis mis en tête de construire mon abri de jardin. Après de nombreux aller-retour sur Sketchup, je me suis arrêté sur une architecture assez épurée, mais qui correspondant assez bien à ce qu'on souhaite.

L'abri fera une superficie 12m2, 9m2 couvert et 3m2 sous appentis pour y ranger du bois

La structure sera en épicéa rabotée et le bardage en douglas claire-voie que je vais entièrement réaliser à partir de planche brut de douglas en 27 mm.

Une toiture plate y sera installée, recouverte d'une bâche EPDM. On verra plus tard pour la végétaliser.

Je réaliserais également les menuiseries, à savoir une porte (vitrée) et une fenêtre en douglas. Les menuiseries seront peinte en gris anthracite pour trancher avec la couleur du douglas.

Je pense utiliser l'intégralité des copeaux produit lors de la fabrication du bardage pour isoler la structure.

Voilà donc les grandes lignes du projet.

Liste des articles

Mis à jour

Partager

Approvisionnement en matériaux

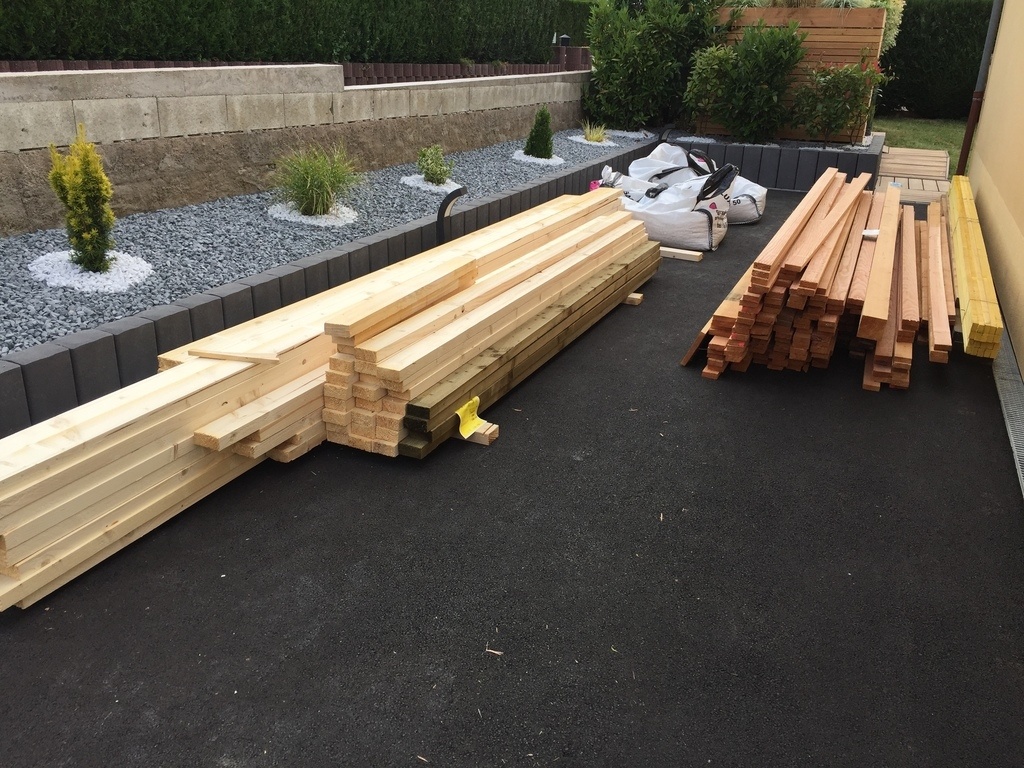

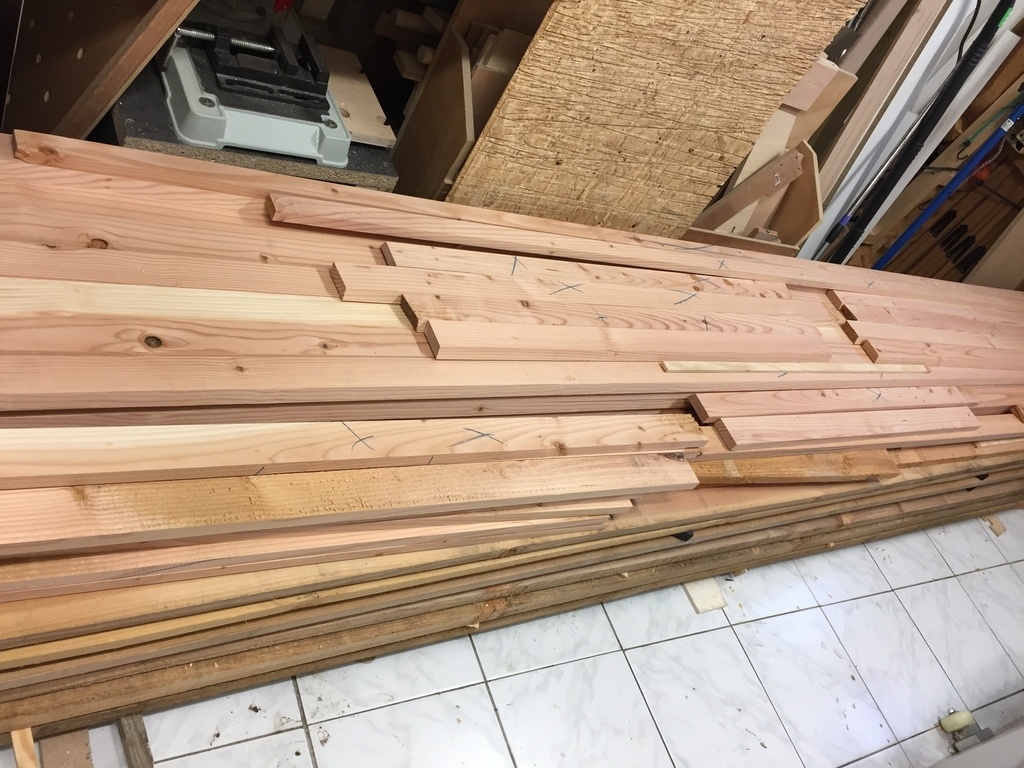

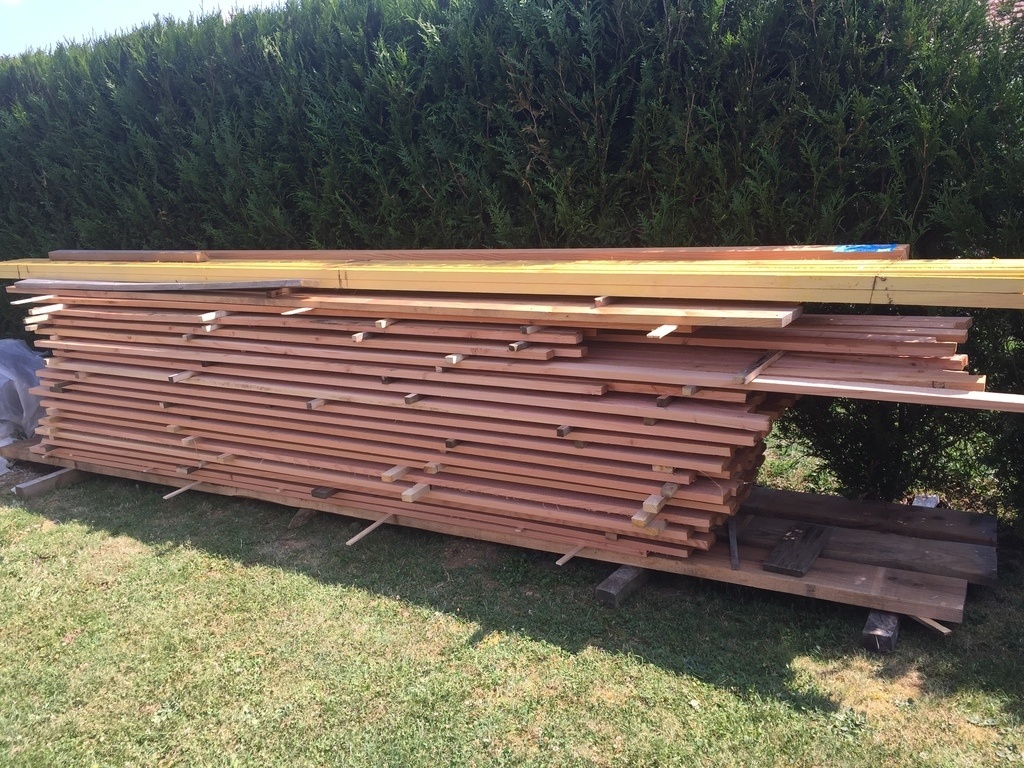

Commençons par le commencement ... livraison de la matière première.
Cela a l'air de rien comme ça, mais pour bien quantifier mes besoins, j'étais bien content que tout est été étudié sur plan

Comme vous pouvez le voir cela fait vite de bois à stocker.

Publié Mis à jour

Partager

La structure

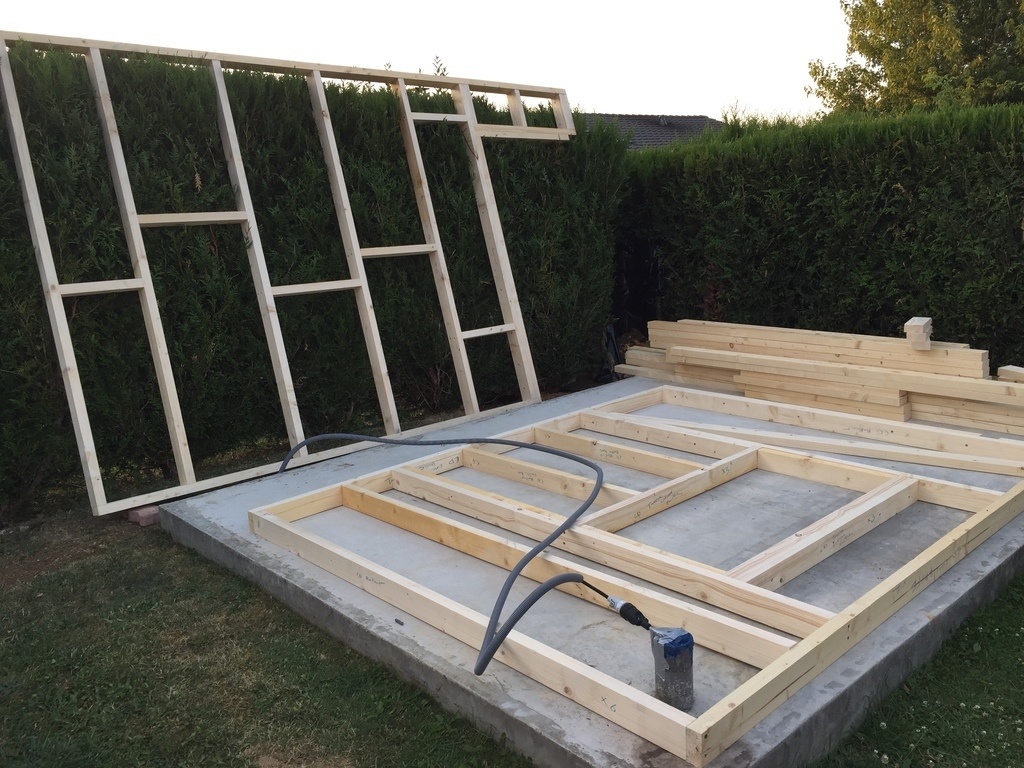

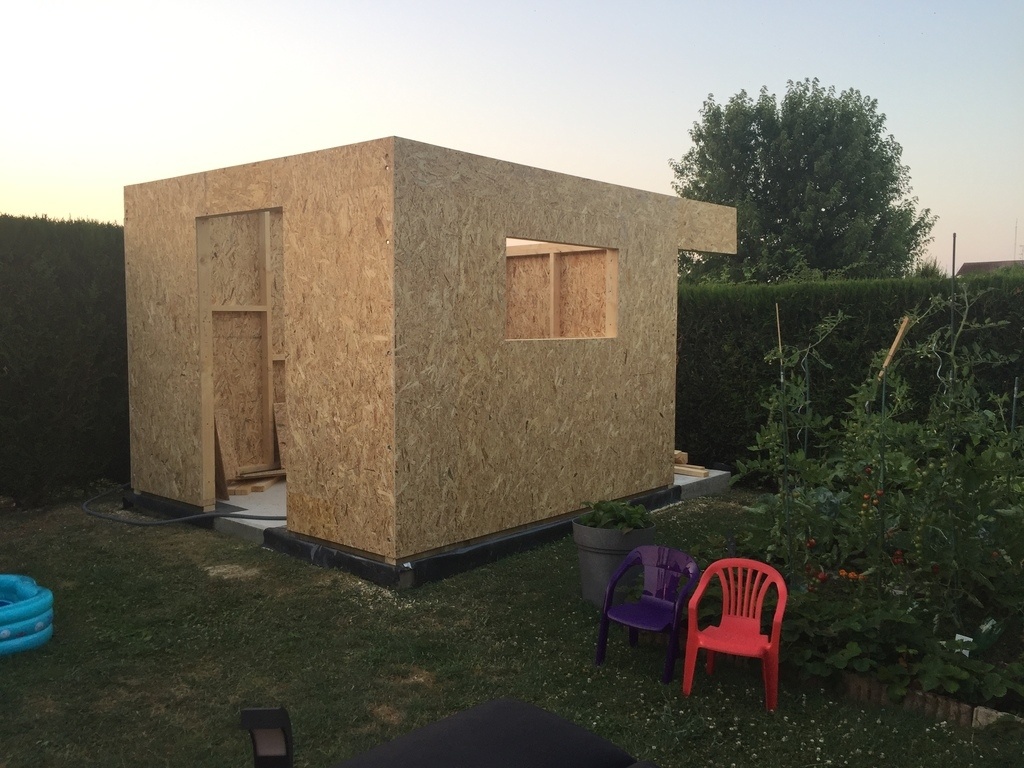

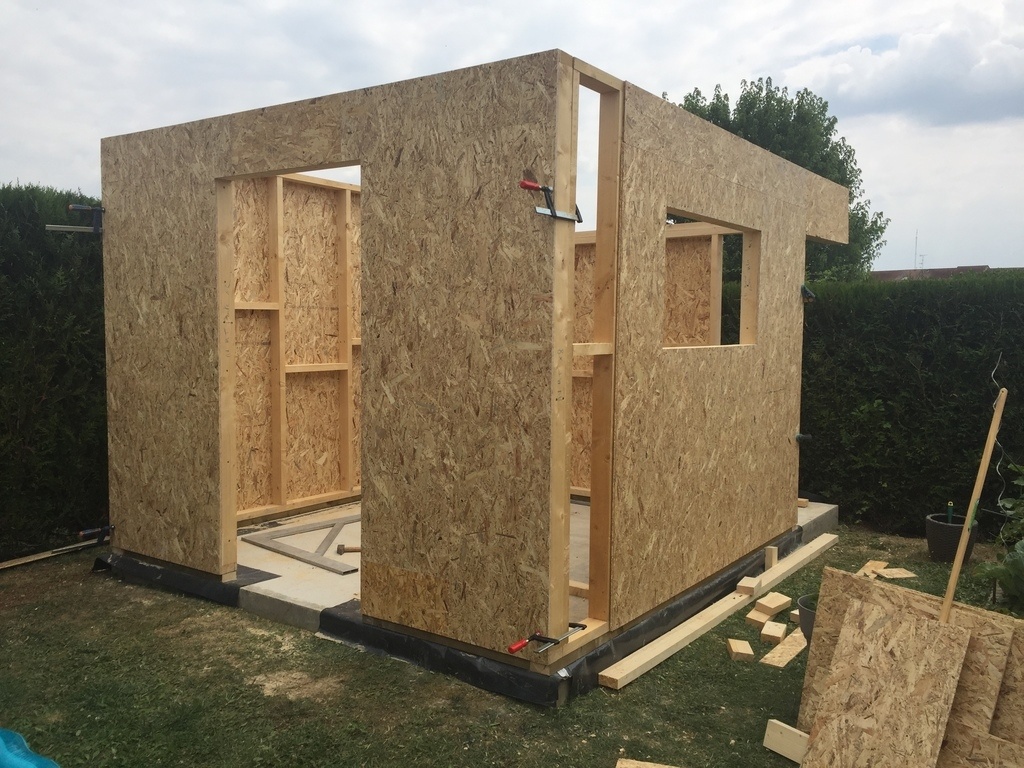

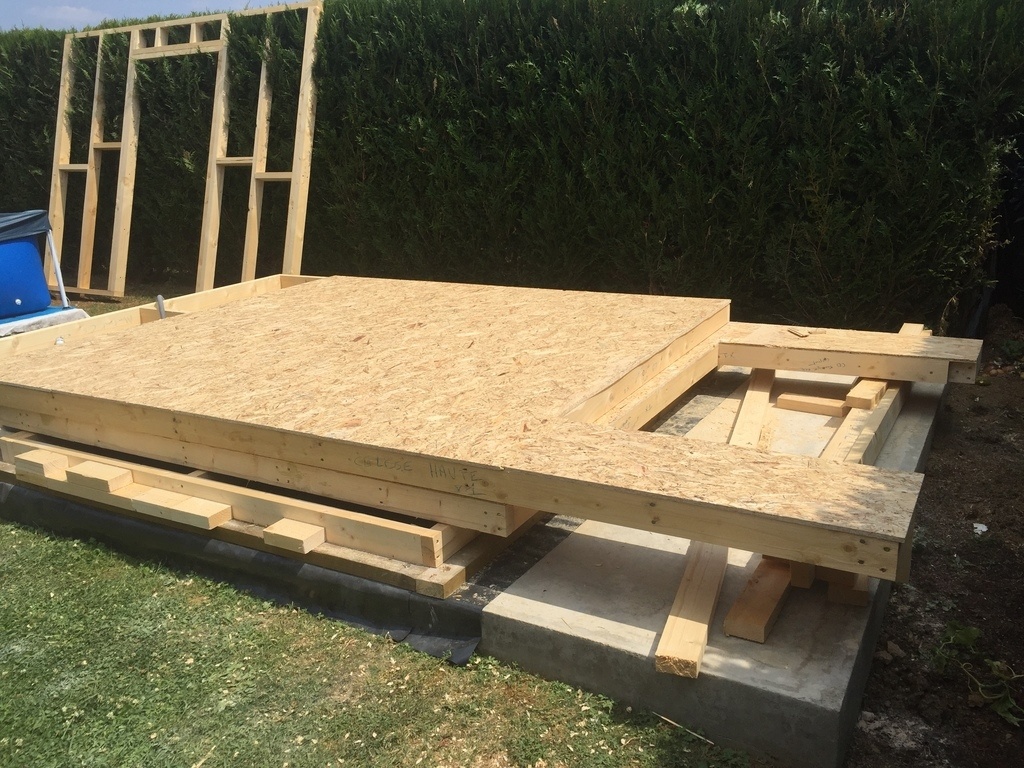

Pour la structure rien de bien compliqué, des lisses et des montants en 95mm*45mm

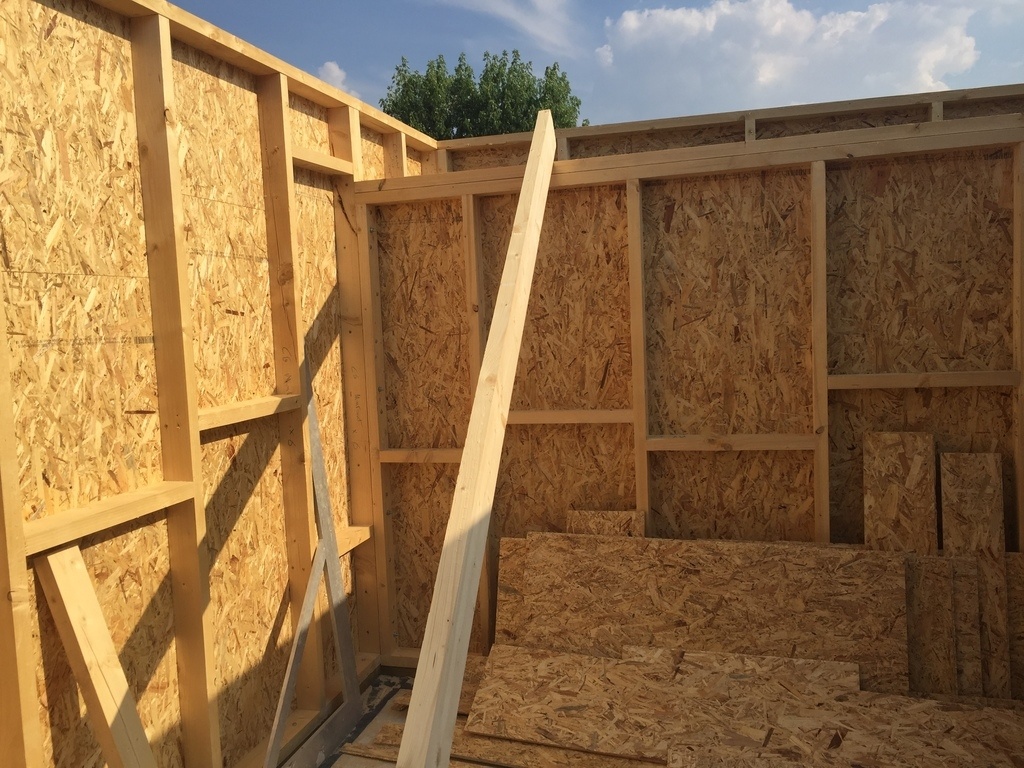

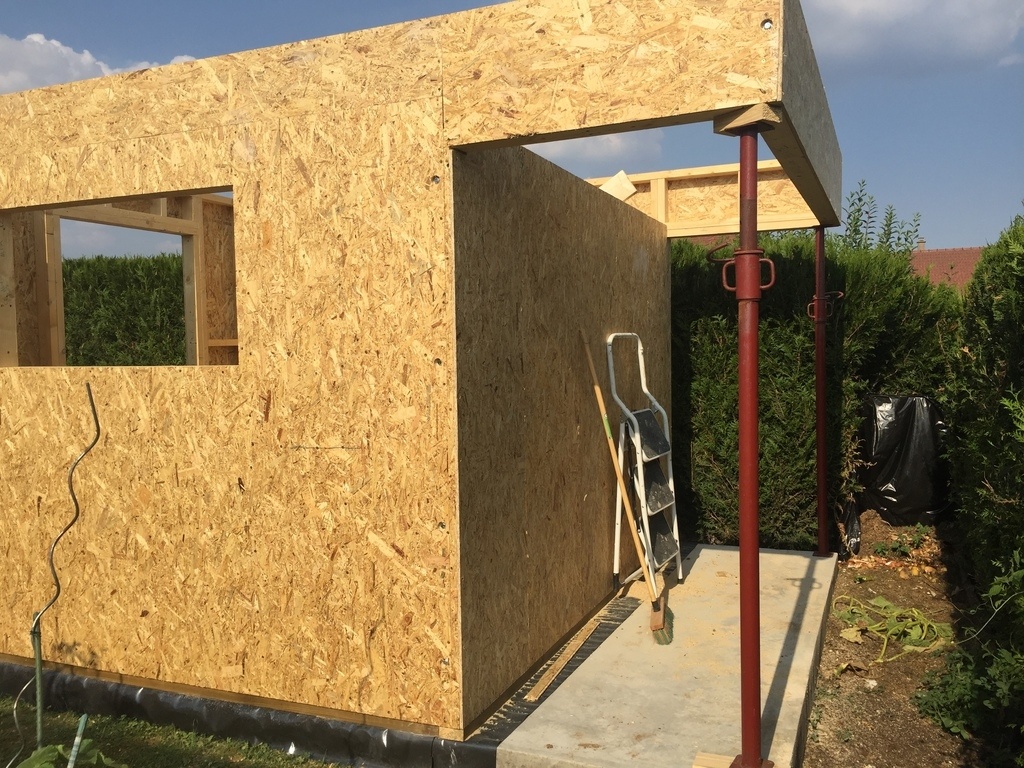

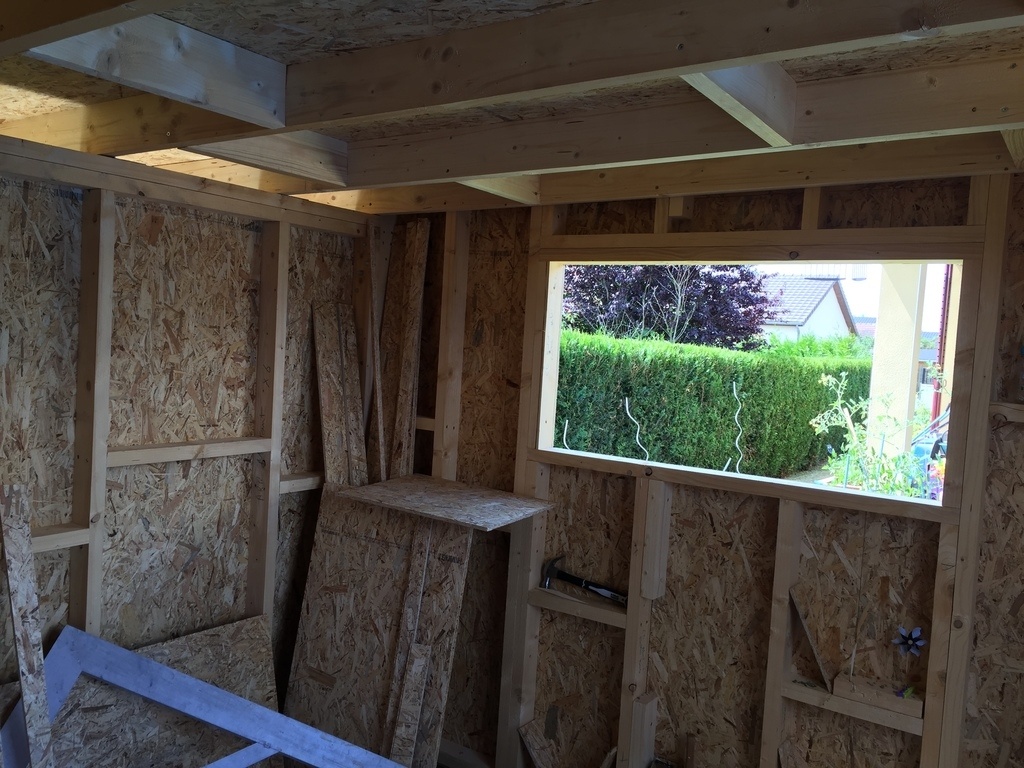

Des panneaux OSB de 12mm pour contreventer le tout.

Juste faire attention à bien créer les linteaux pour la porte et la fenêtre.

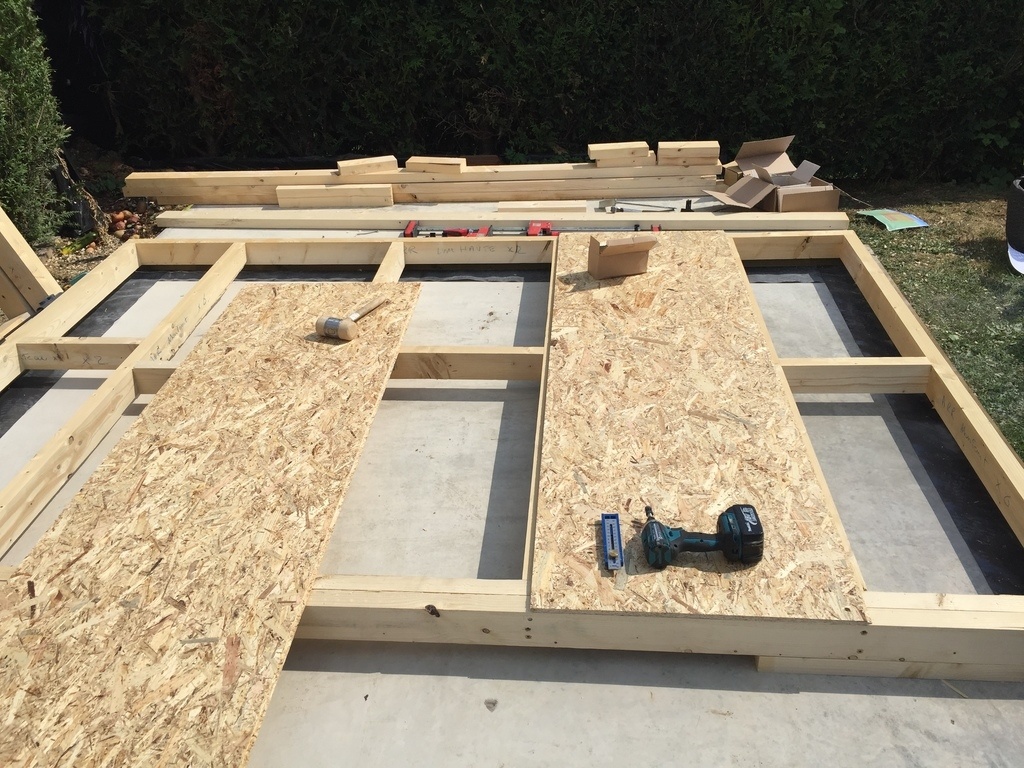

L'avantage c'est que j'ai pu travailler au sol chaque panneau et à l'aide de bras généreux tout lever pour les assembler.

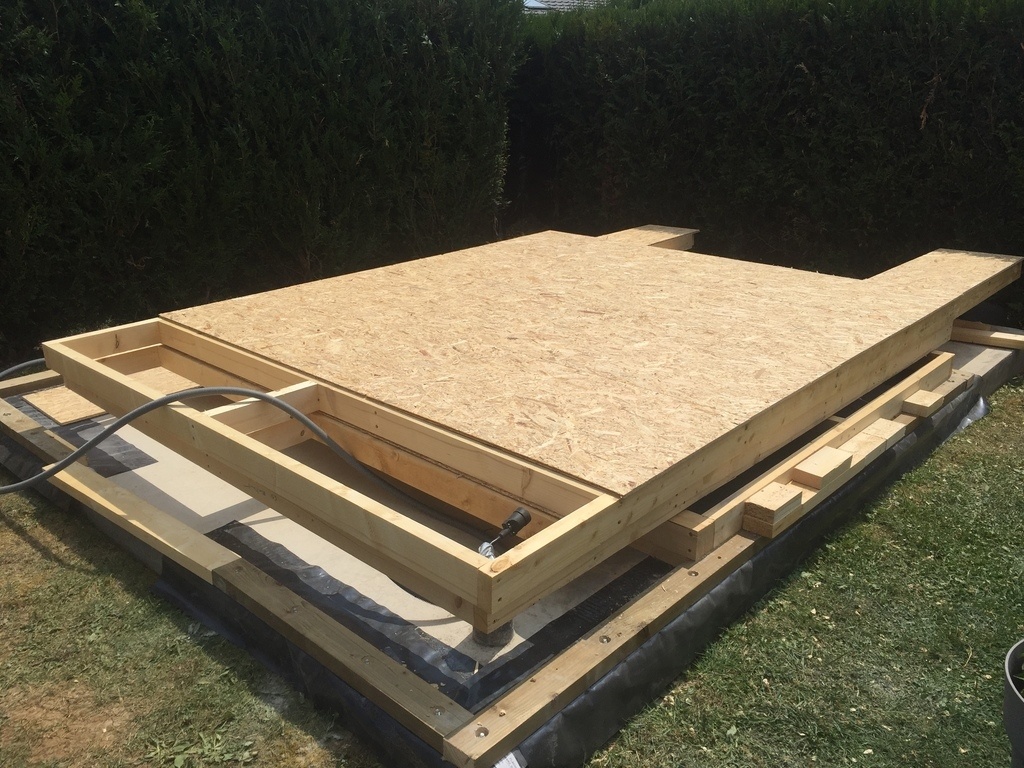

L'ensemble est fixé par tire fond sur une lisse basse autoclave ancrée elle-même dans la dalle avec des goujons d'ancrage.

Les quatre panneaux sont visser et boulonner entre eux.

A priori cela ne devrait plus bouger ...

Publié Mis à jour

Partager

Le toit

Comme indiqué dans l'introduction, la toiture est plate, du moins avec une légère pente pour l’évacuation des eaux de pluie.

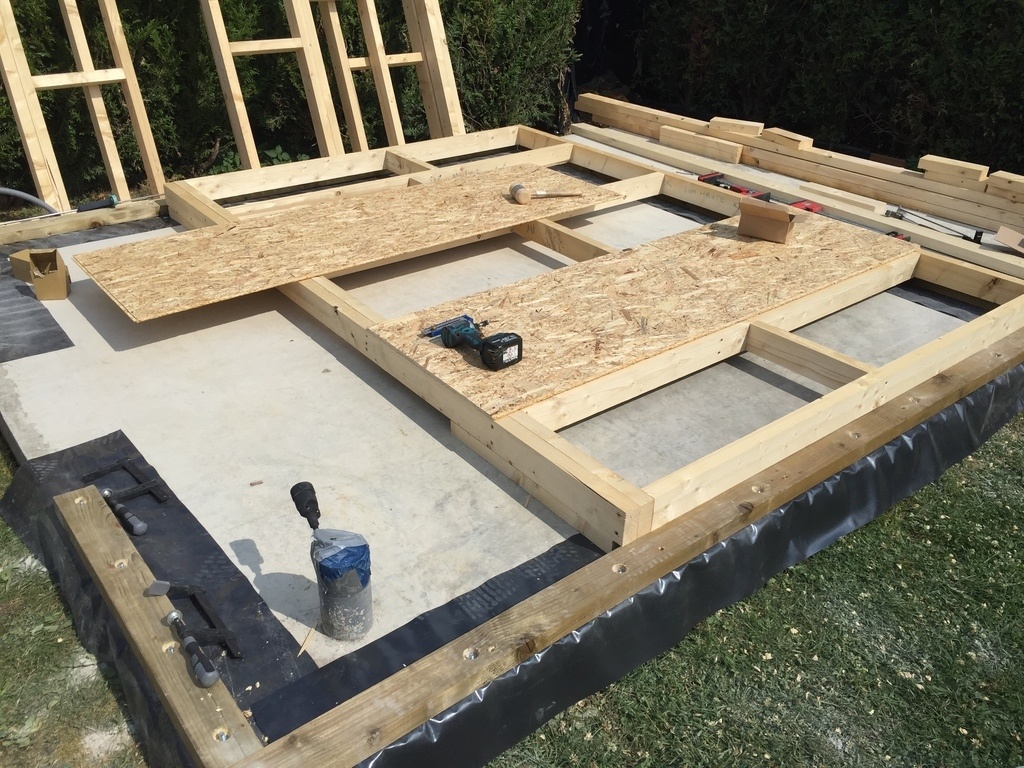

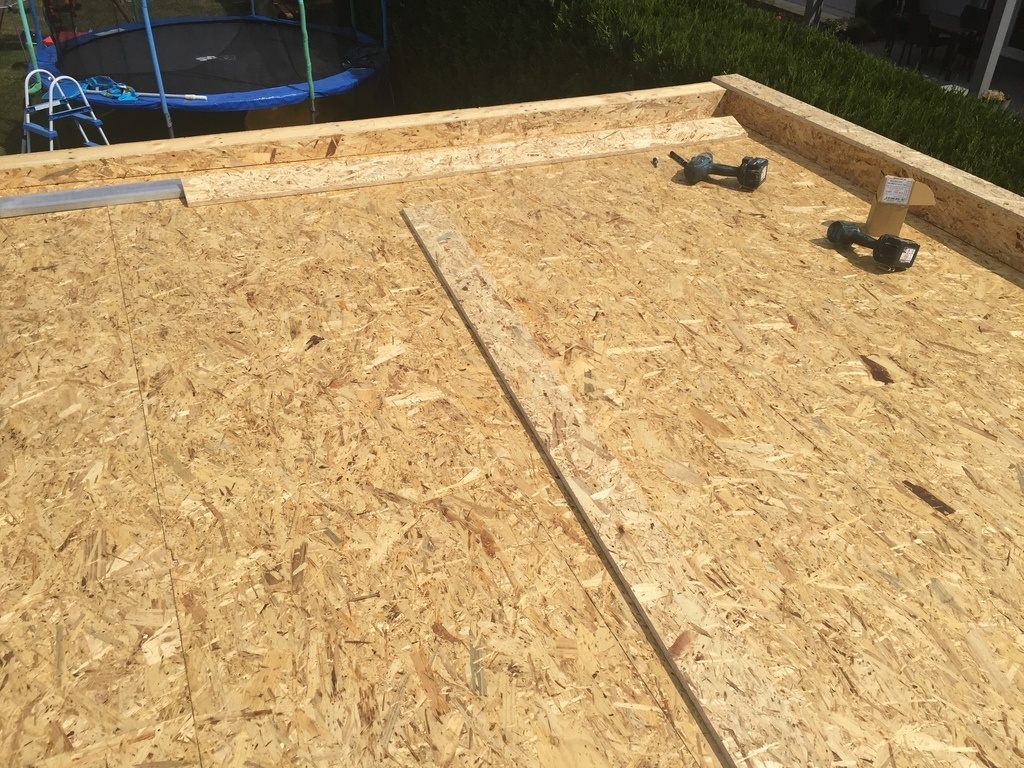

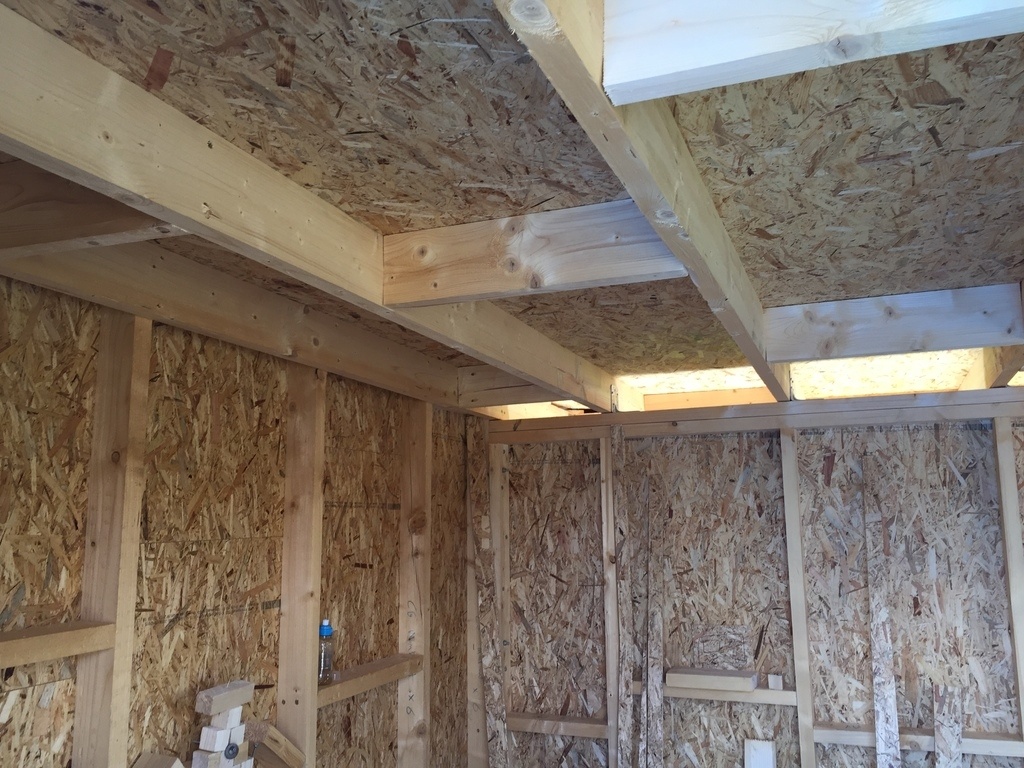

La structure se construit donc comme un simple plancher avec des solives en 145mm*45mm recouvert de panneaux osb en 18 mm.

Une fois le toit installé, il ne faut pas traîner pour le rendre étanche et protéger la structure.

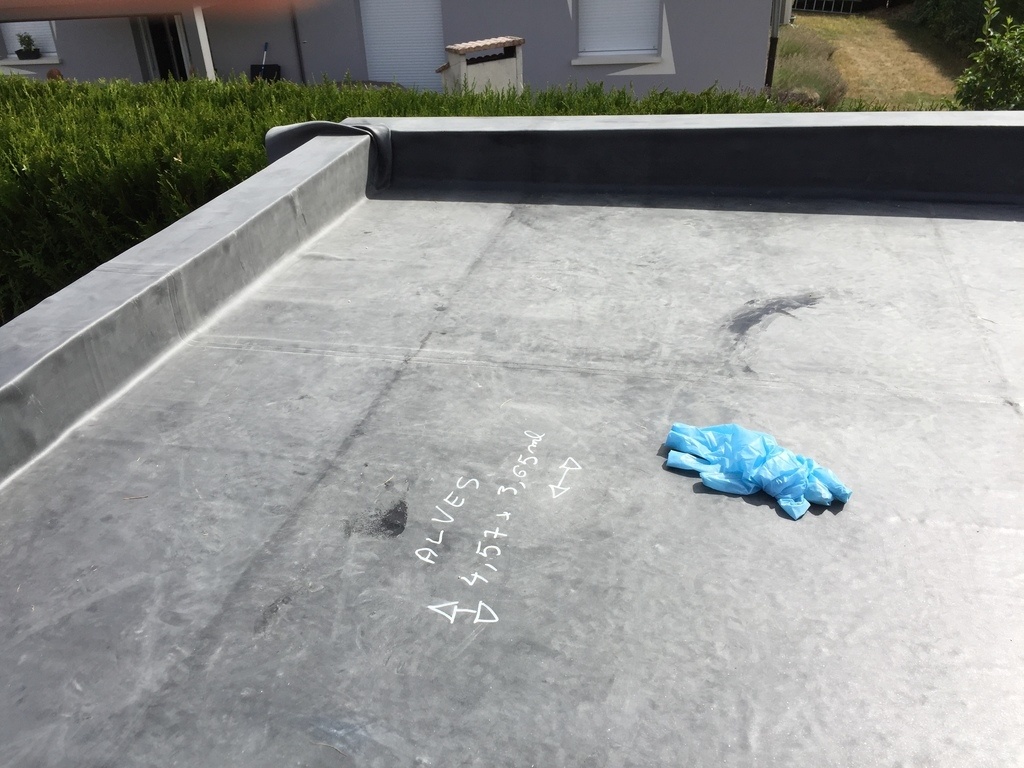

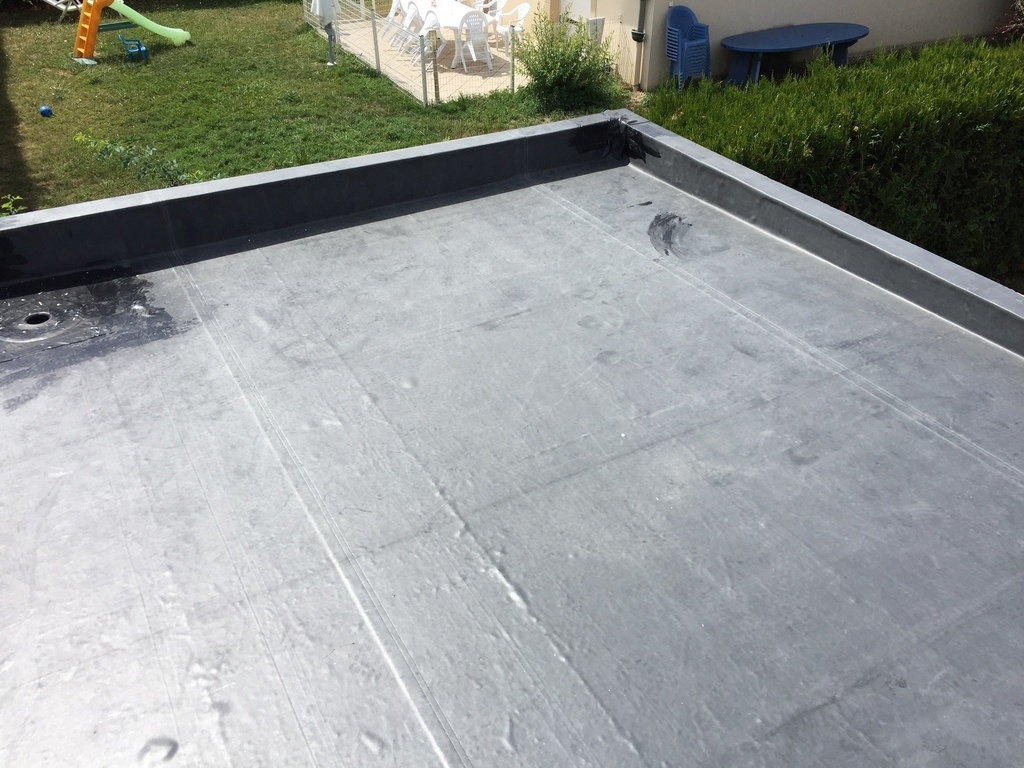

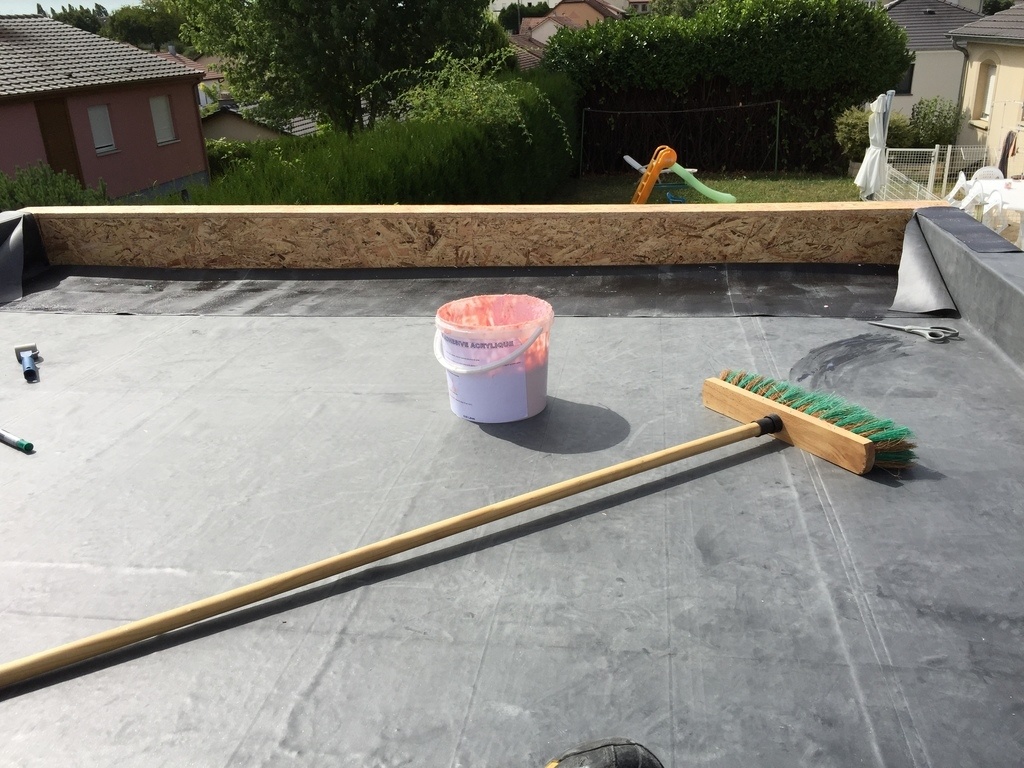

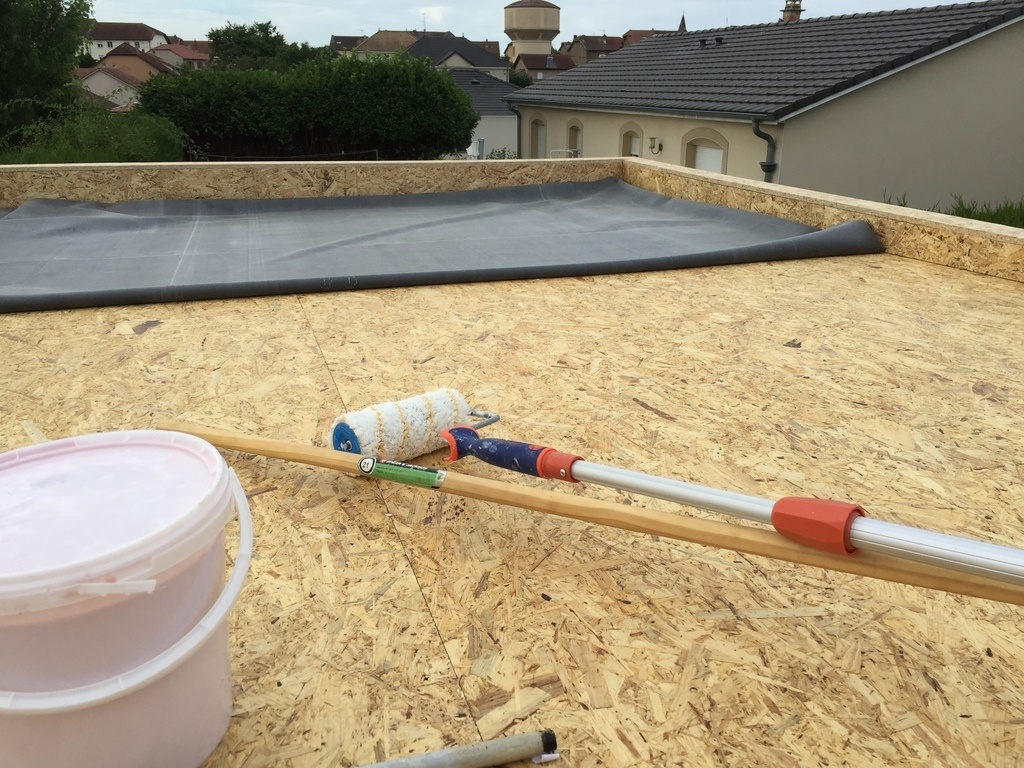

C'est donc l'étape de la pose de la bâche EPDM.

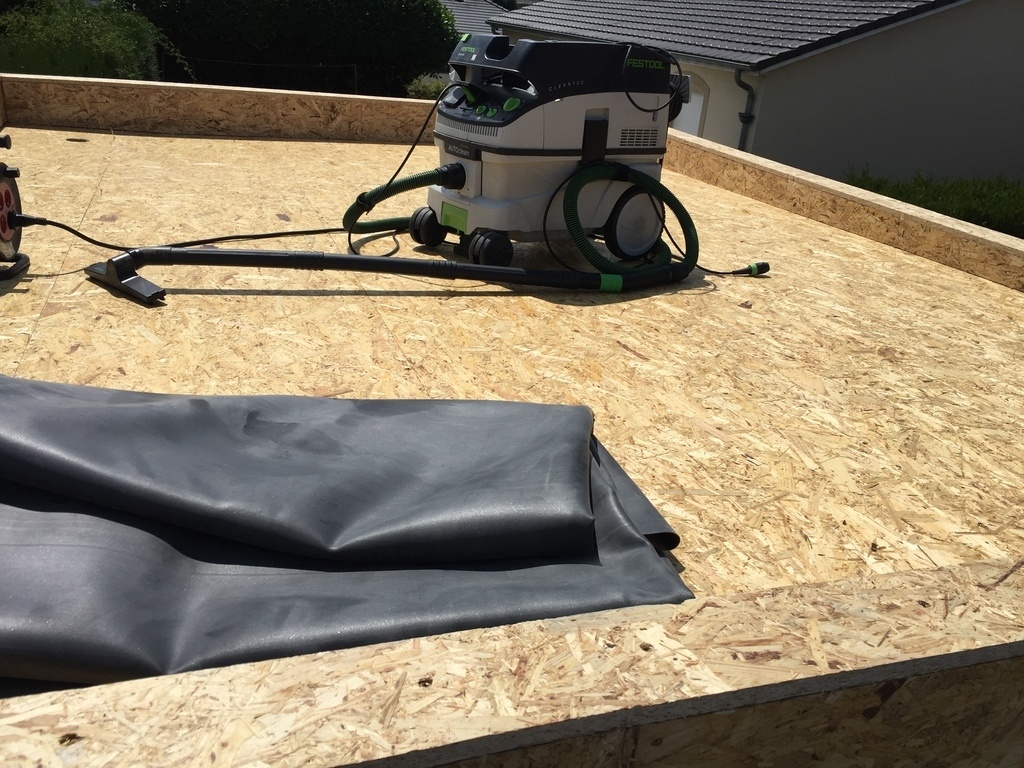

J’appréhendais un peu cette étape, mais finalement seul cela se fait assez bien. Il faut juste être assez méticuleux surtout au niveau des angles sur les relevés des acrotères et de la descente d'eau.

Publié Mis à jour

Partager

Le bardage

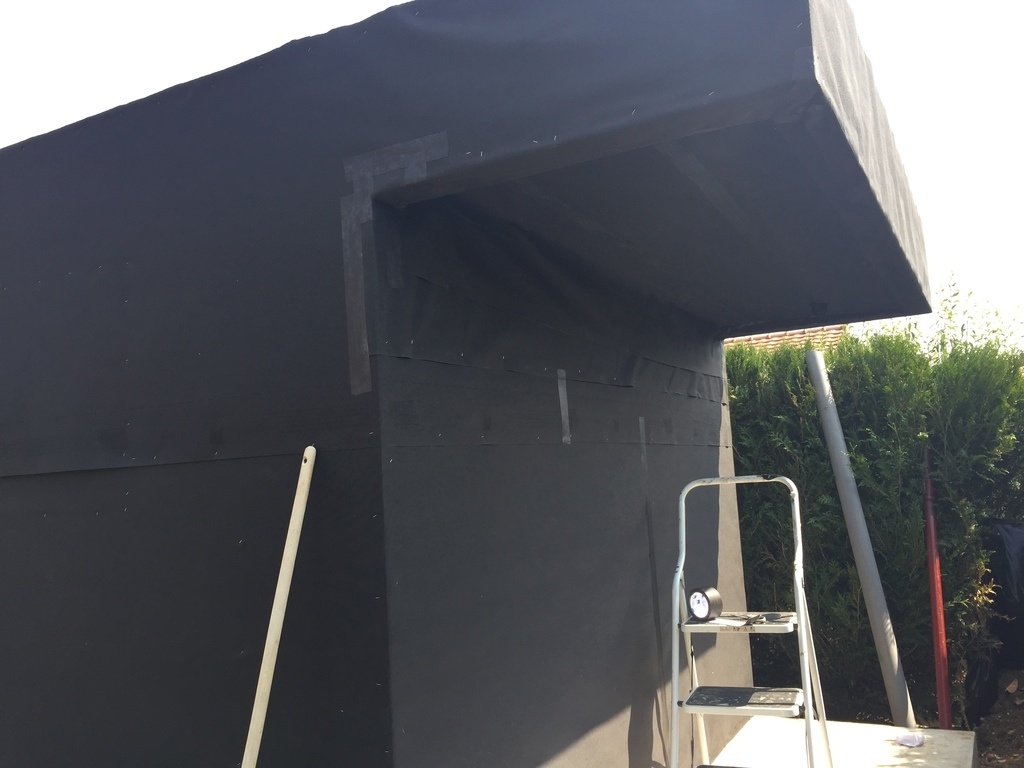

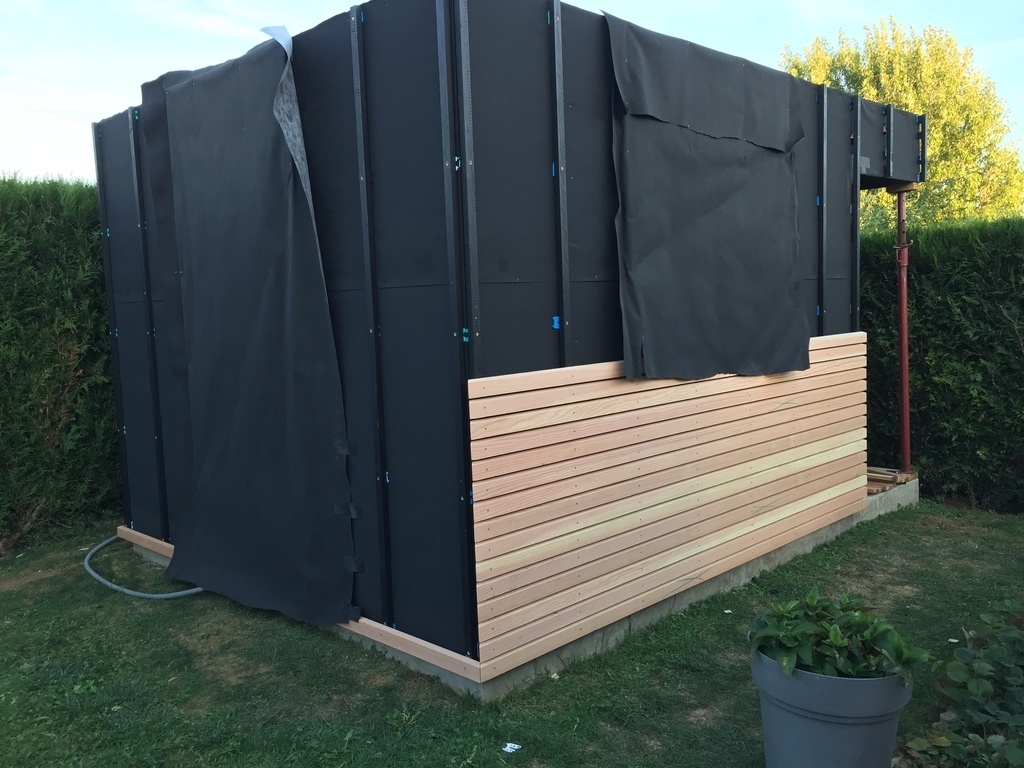

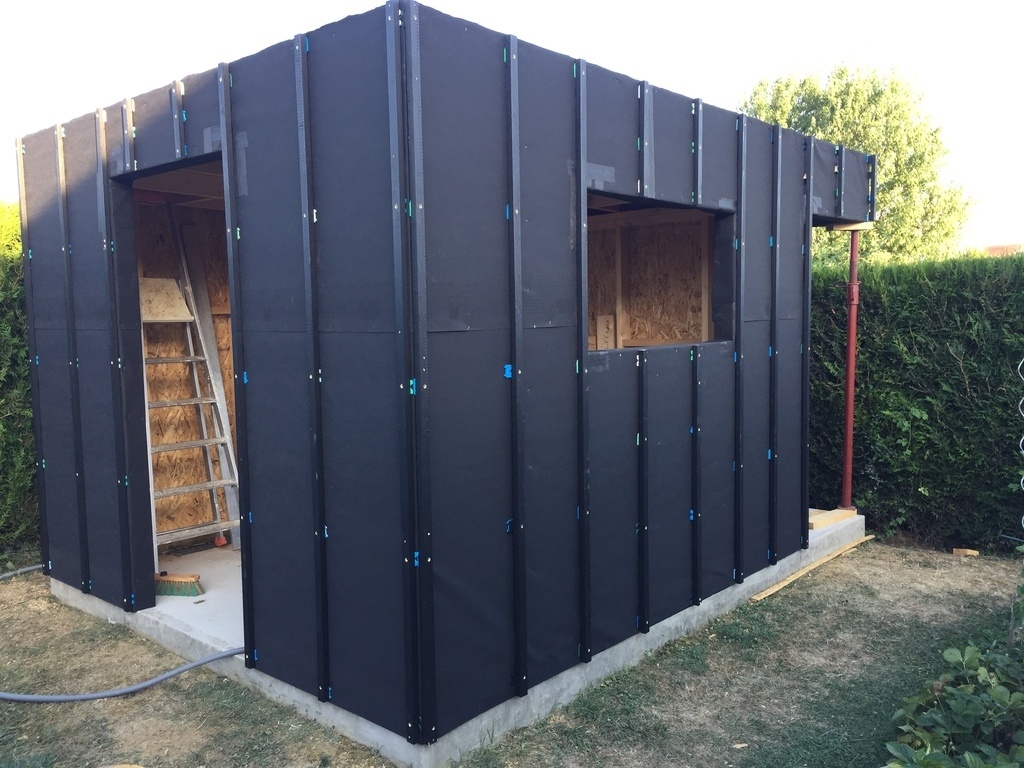

Avant l'installation du bardage, il me faut installer le pare pluie, mais pas n'importe lequel.

En effet, le bardage étant ajourée, il m'a fallu choisir un parapluie noir qui résiste aux arrachements et aux UV.
Moins facile à trouver et surtout beaucoup plus cher.

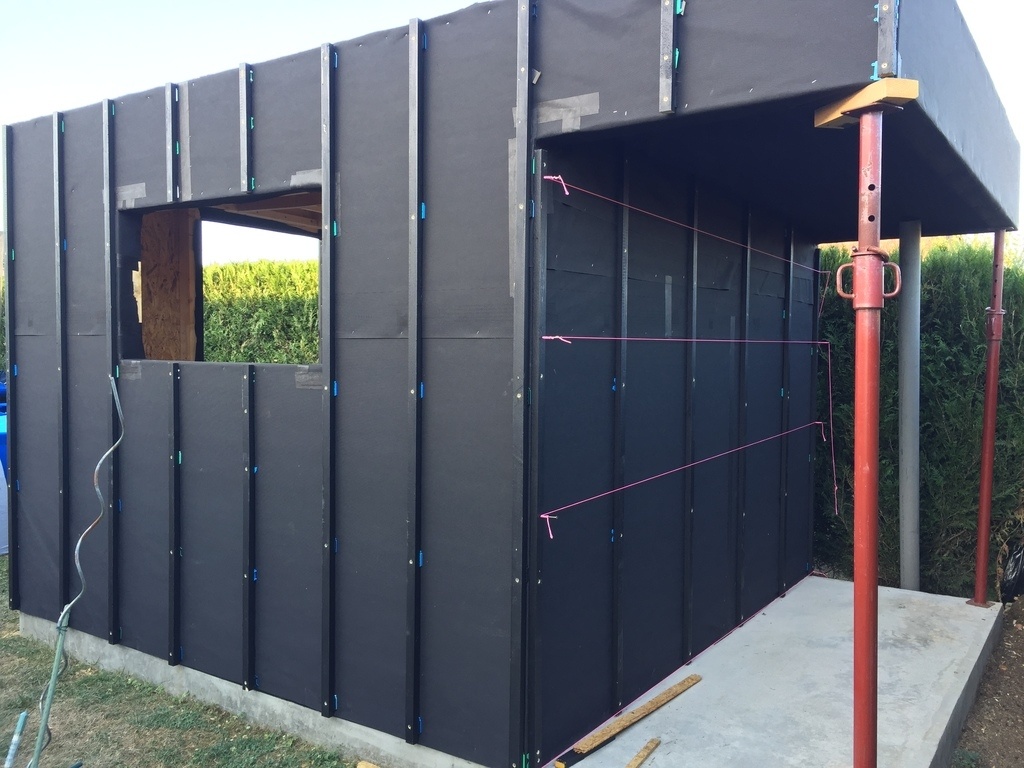

J'ai également peint mes liteaux de bardage en noir, histoire de les dissimuler un maximum.

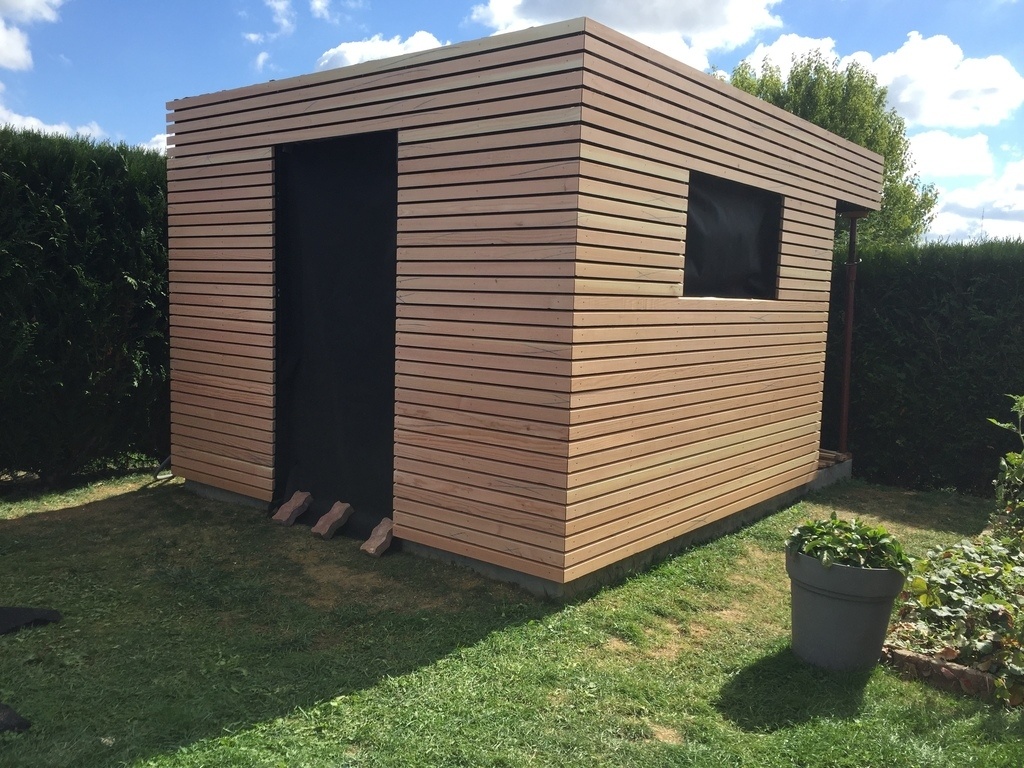

Voilà, l'abri est maintenant protégé et je peux m’attaquer à la fabrication du bardage.

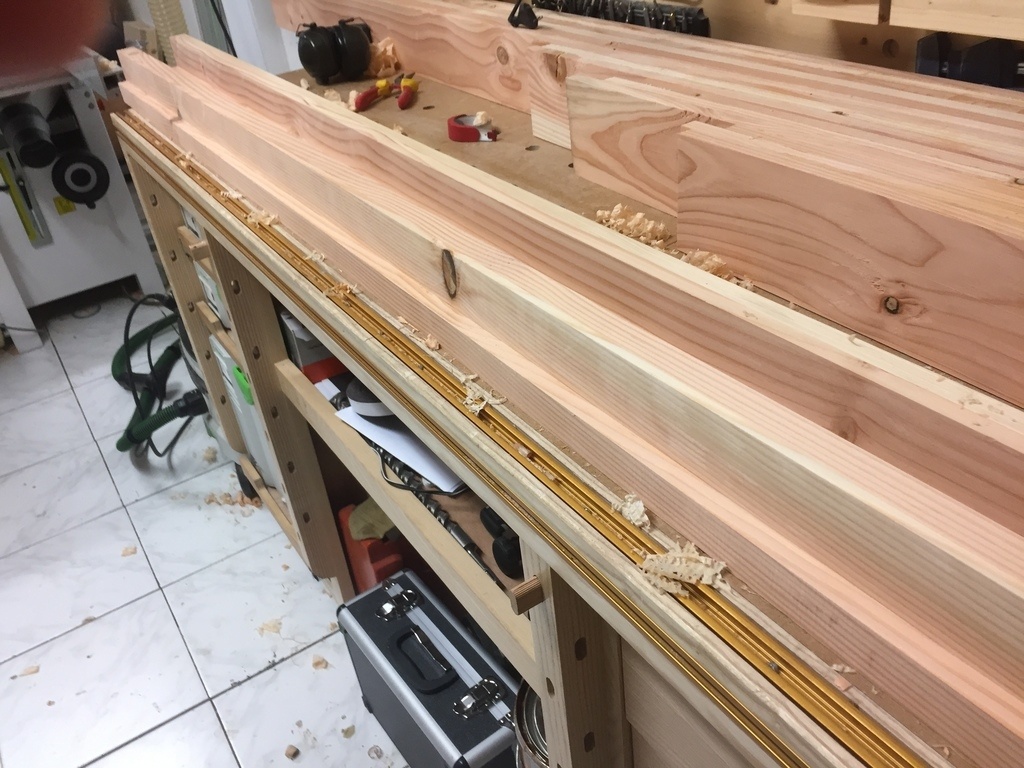

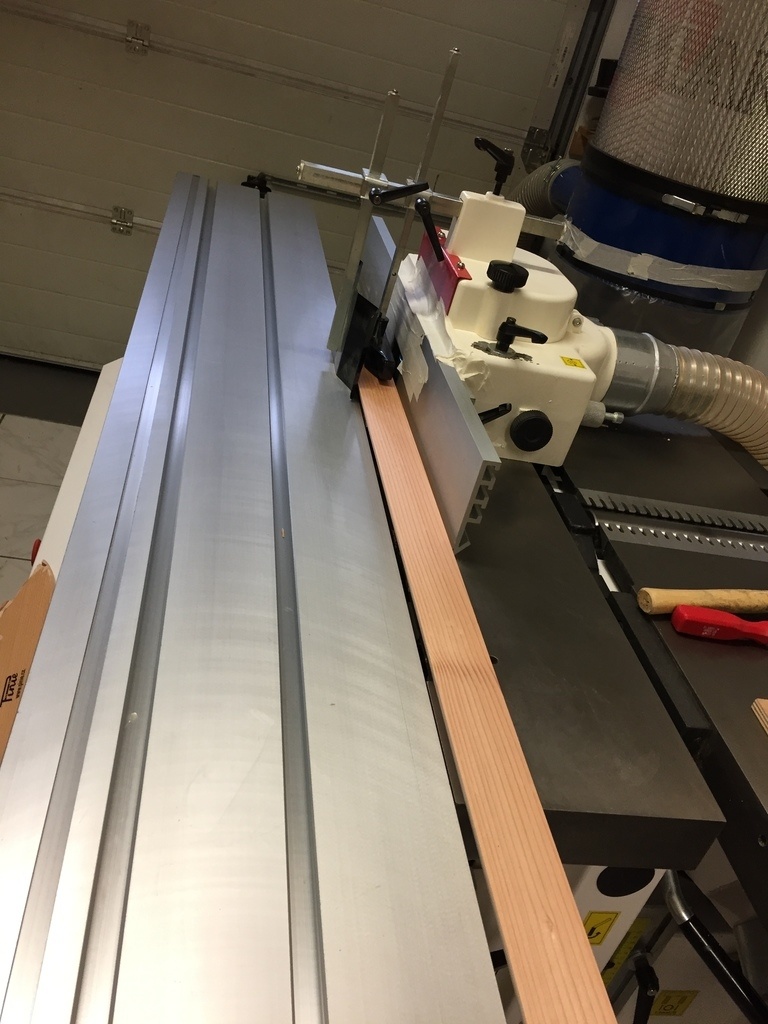

Je suis donc partie de planche de Douglas brut hors aubier (le moins possible) que j'ai raboté et profilé avec un chanfrein à 22 degrés pour la goutte d'eau.

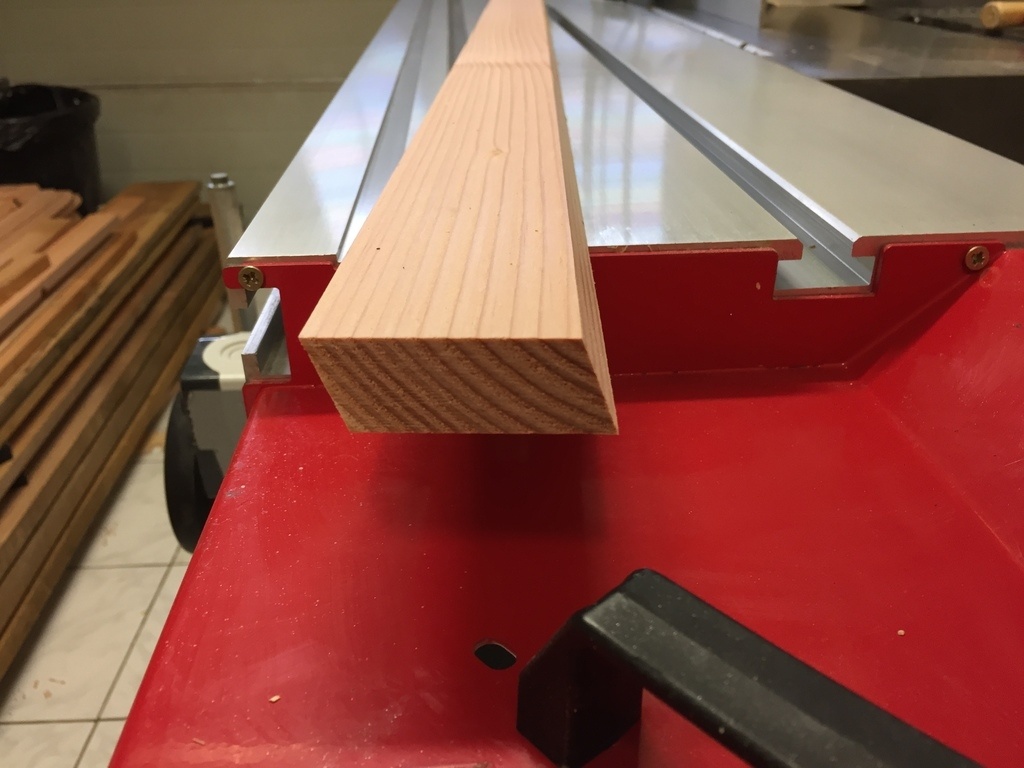

Je vous épargne les heures interminables de rabotage et de la quantité astronomique de copeaux que cela a produits. J'avoue qu'à cette étape j'ai un moment regretté de ne pas avoir acheté le bardage tout fait :-(

Mais bon rien ne se perd tout se transforme je vais donc rester sur mon idée d'utiliser ces copeaux pour isoler l'abri.

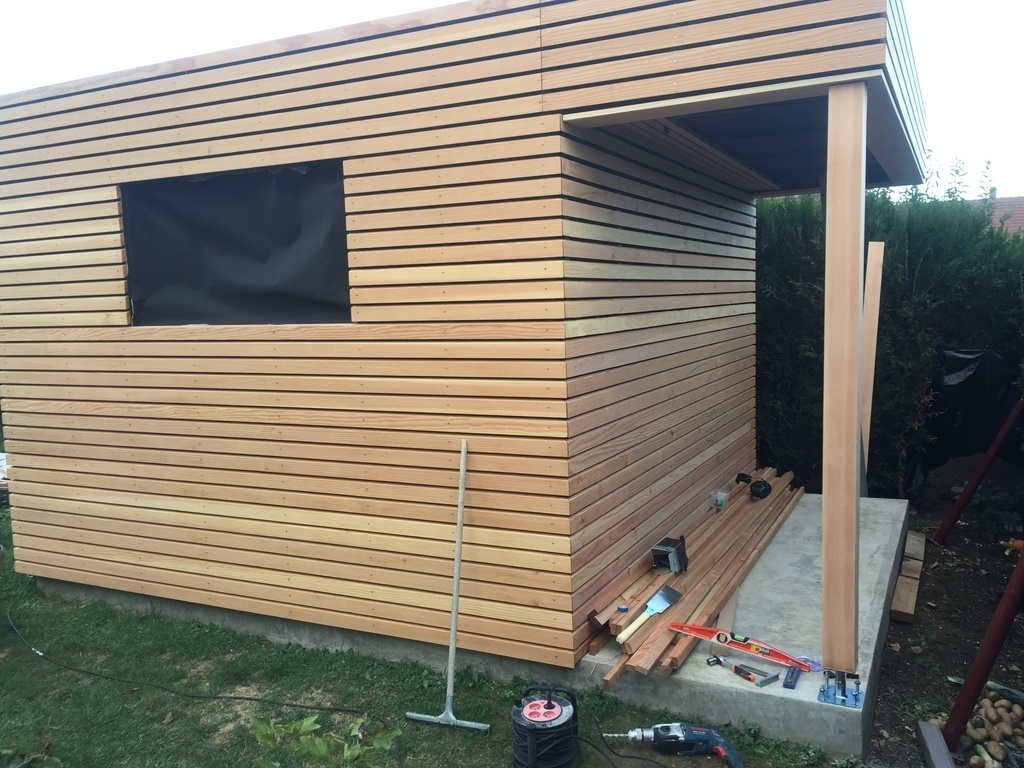

Après des jours de corroyage, je vais pouvoir enfin passer à la pose du bardage.

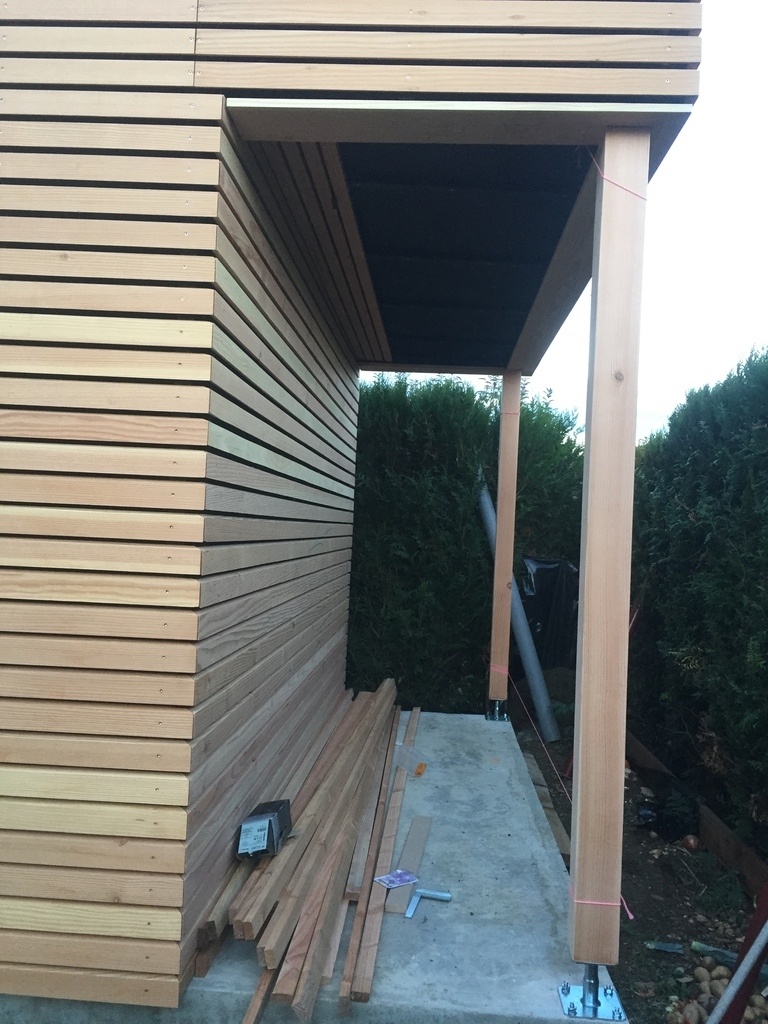

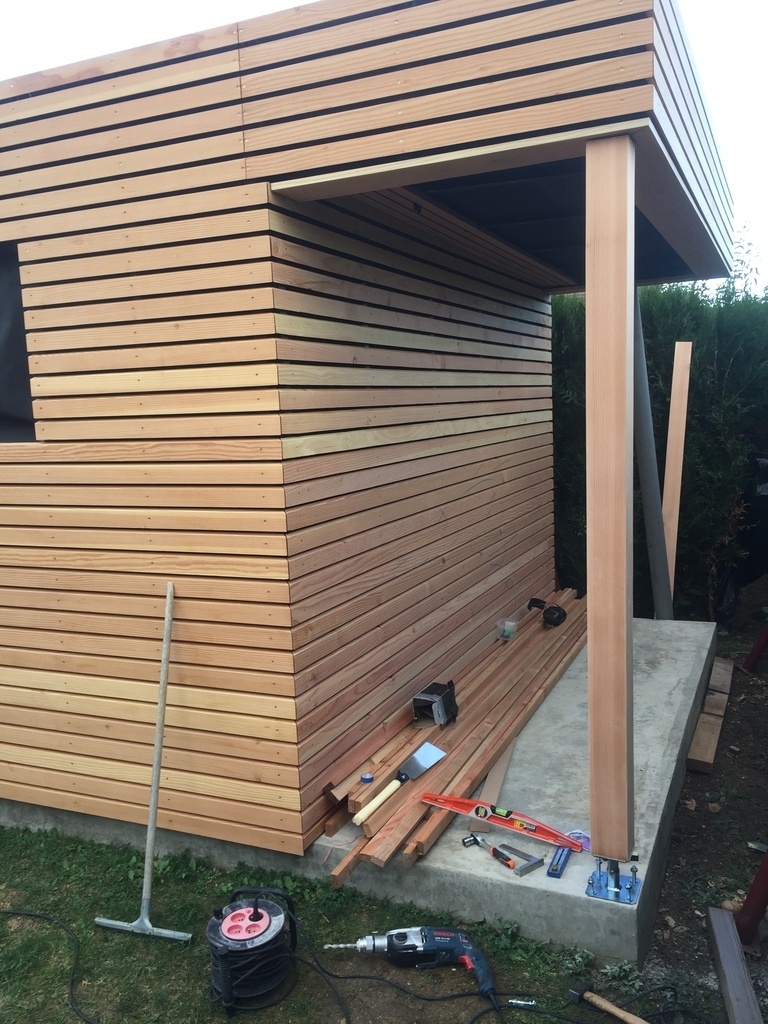

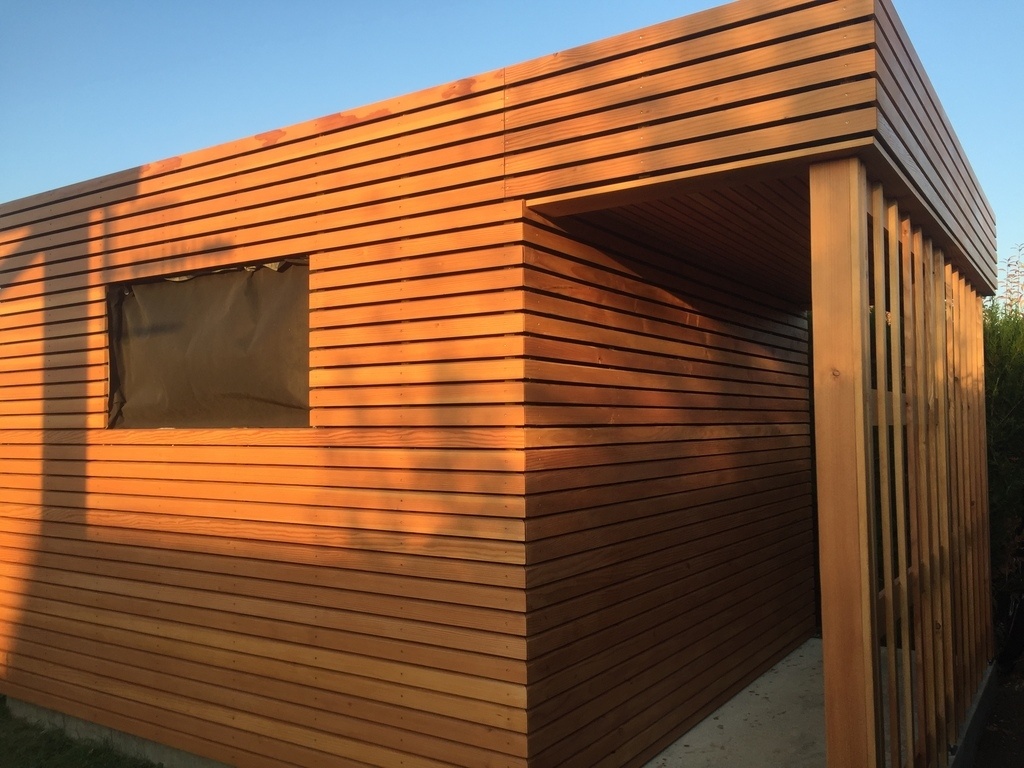

Les angles sont réalisés avec des coupes d'onglet. Je ne pense pas avoir choisi la méthode la plus simple de pose. L'utilisation d'un profilé d'angle m'aurait sans doute simplifié la vie.

Là il faut être plus que méticuleux et prendre vraiment son temps.

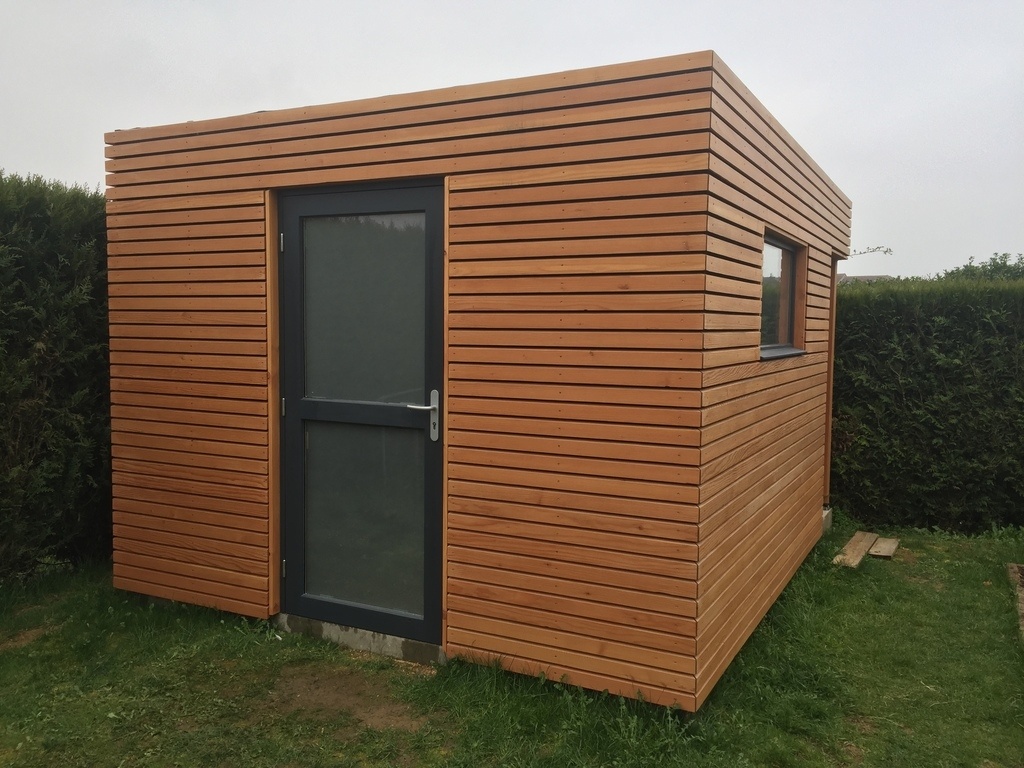

Mais très honnêtement, je suis content du résultat.

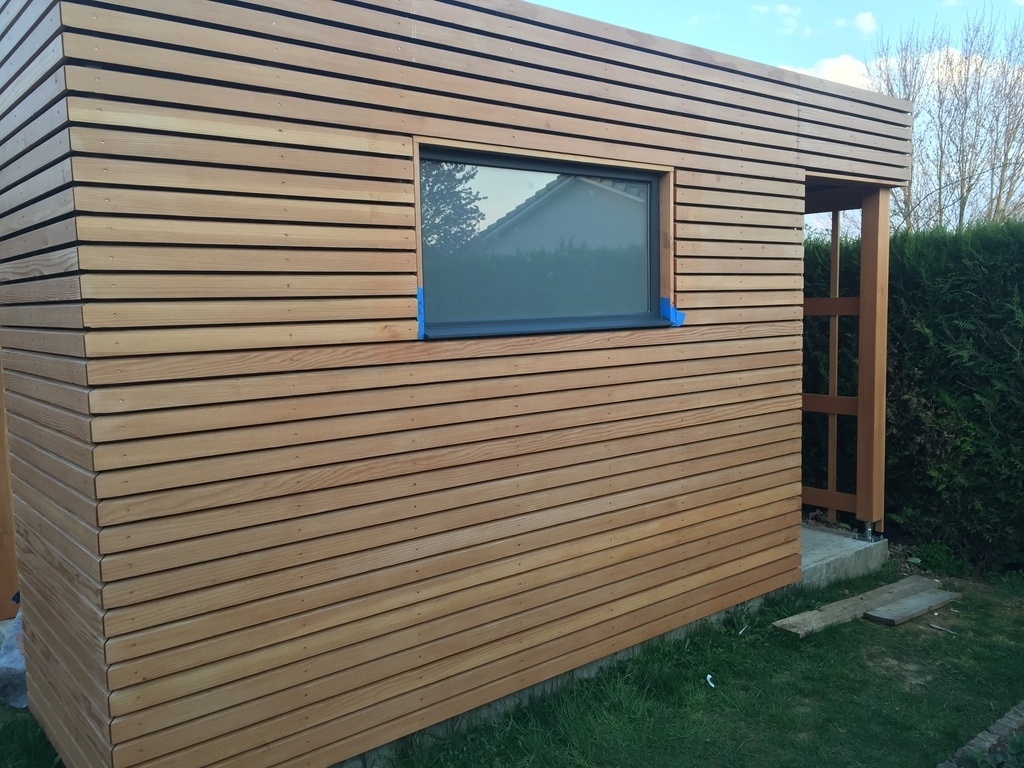

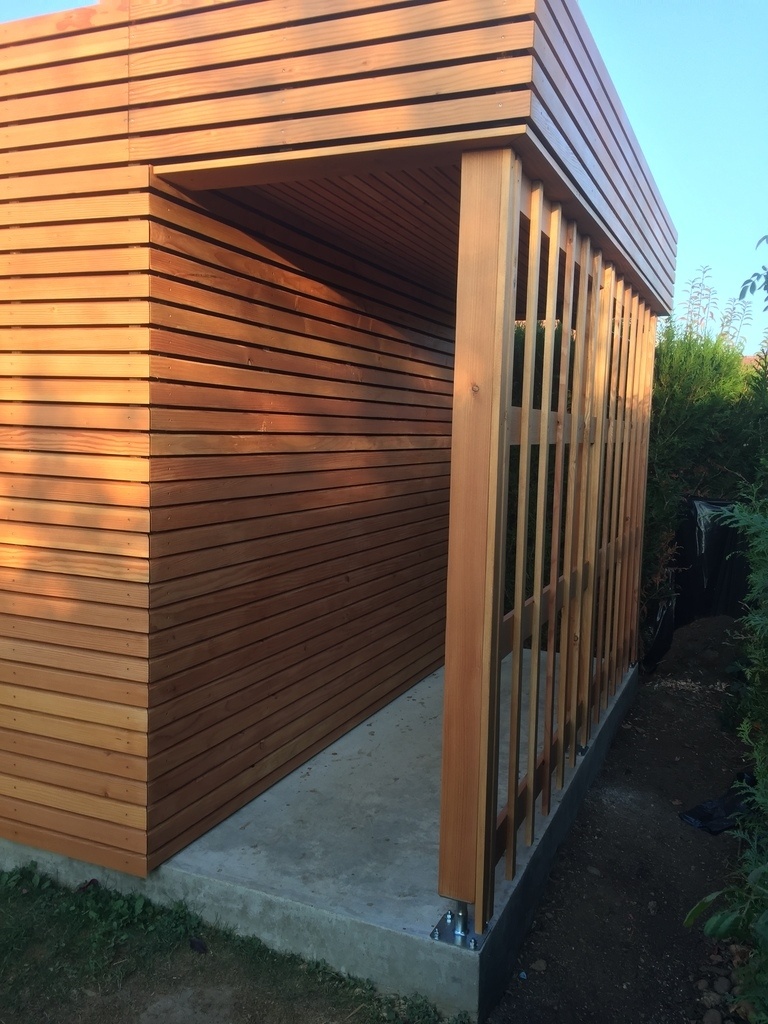

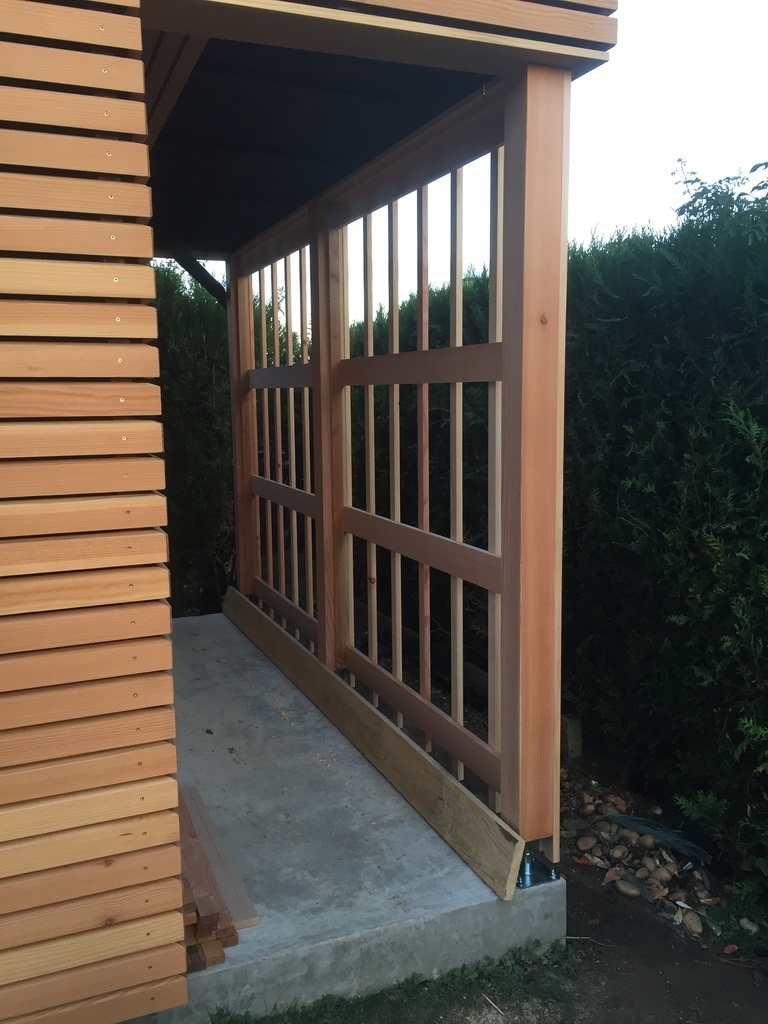

Terminons maintenant l'habillage de l'appentis.

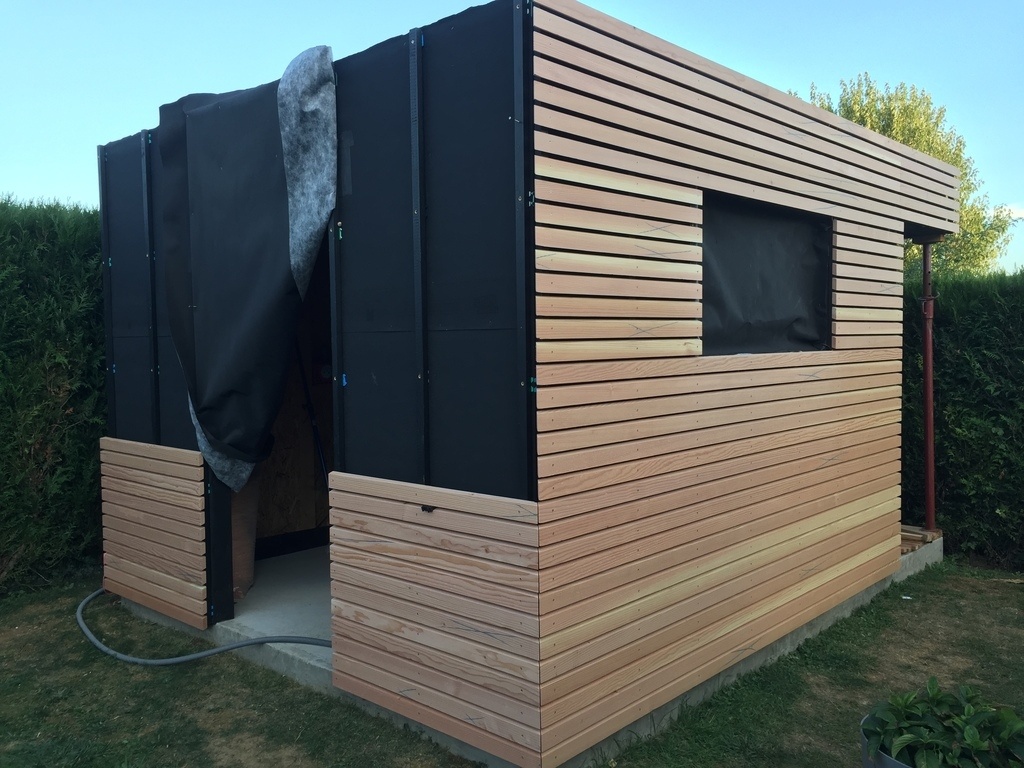

L'hiver approchant, j'ai décidé d'appliquer tout de même un traitement fongicide et insecticide au bardage. Je sais que pour le douglas cela n'est pas forcément nécessaire à condition qu'il soit hors aubier ce qui n'était pas mon cas ici.

Je l'ai ensuite recouvert d'une huile de finition spéciale bardage douglas.

Publié Mis à jour

Partager

Isolation

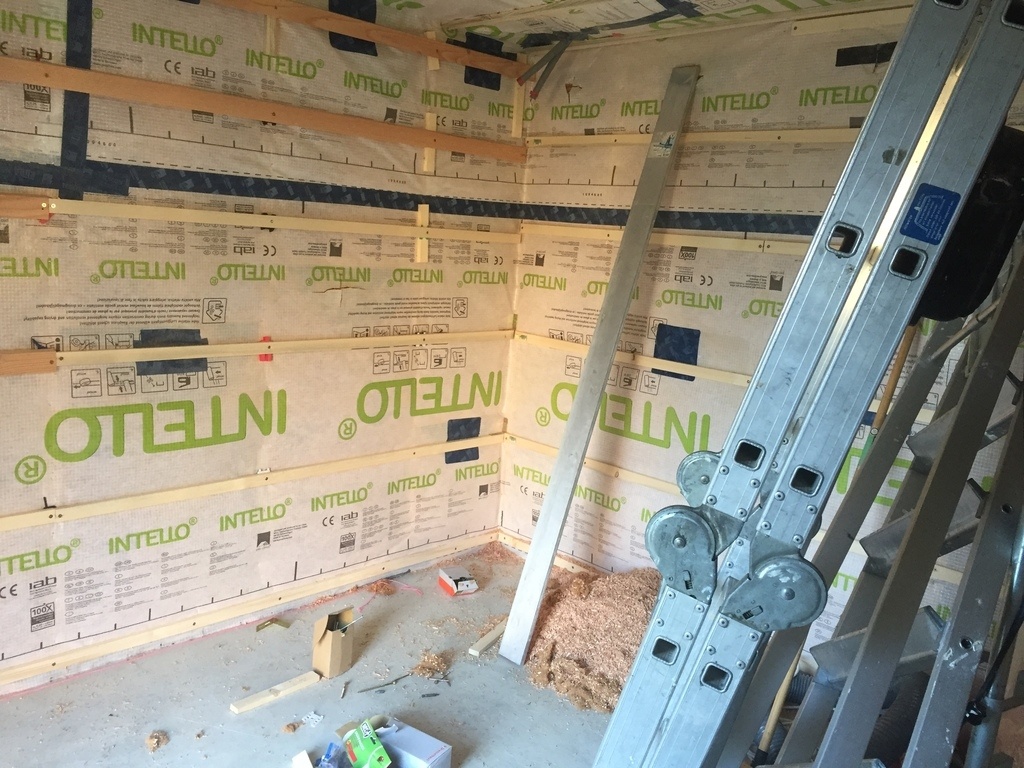

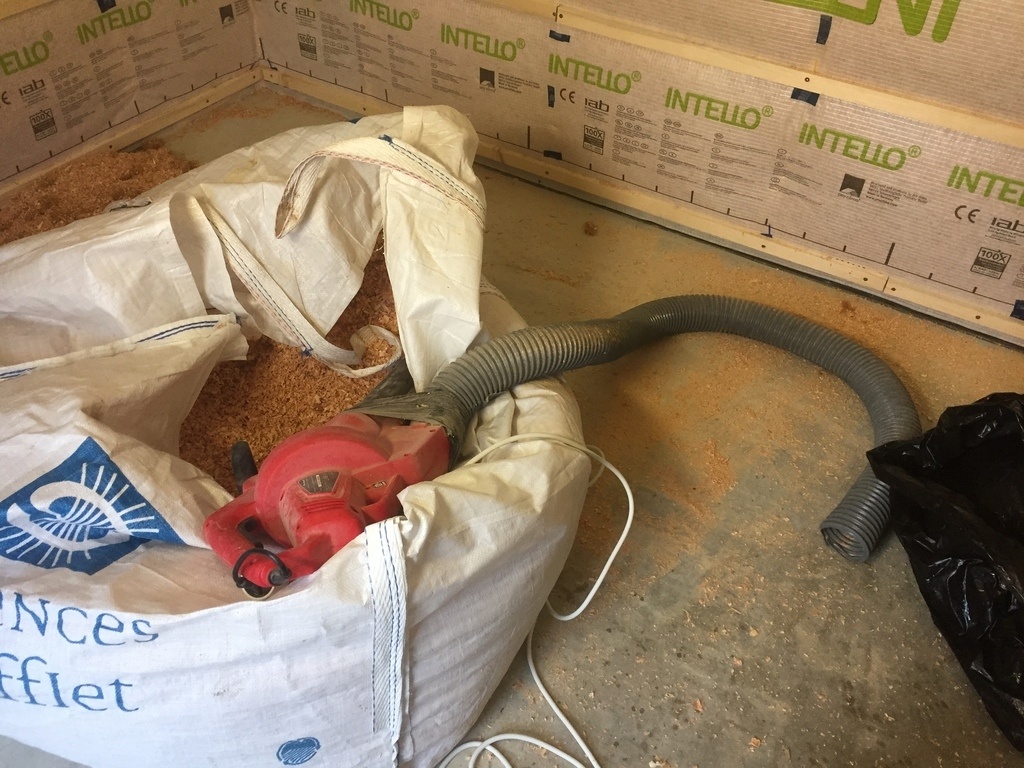

Quelques photos pour vous montrer comment j'ai réalisé l’isolation par insufflation des copeaux.

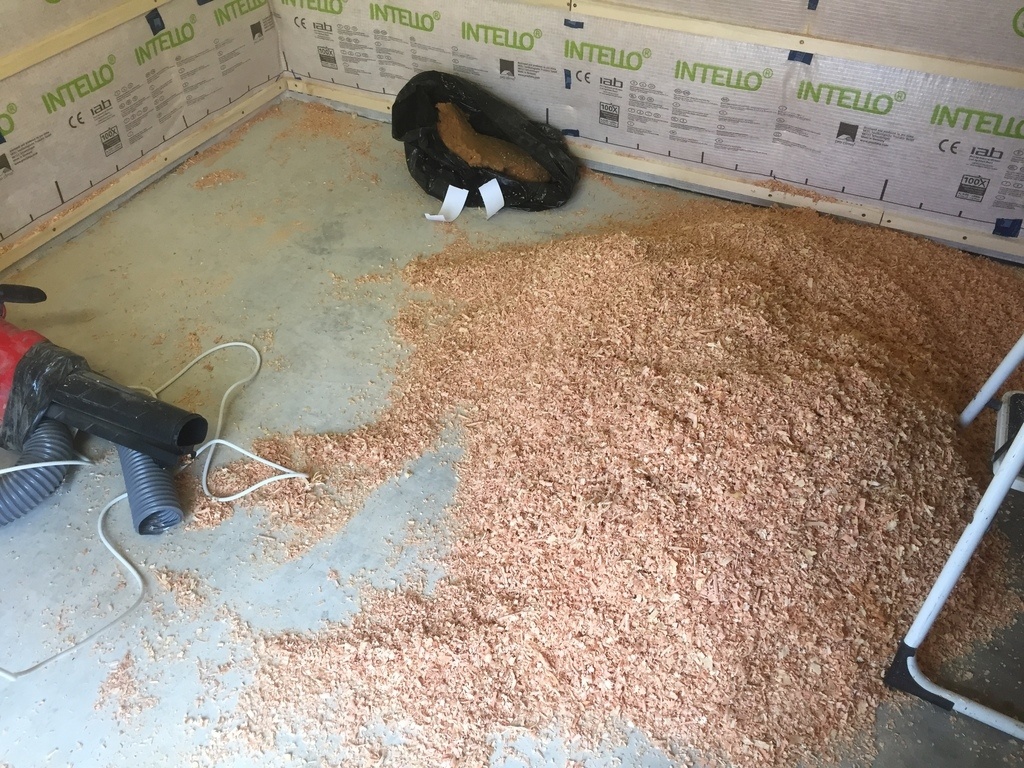

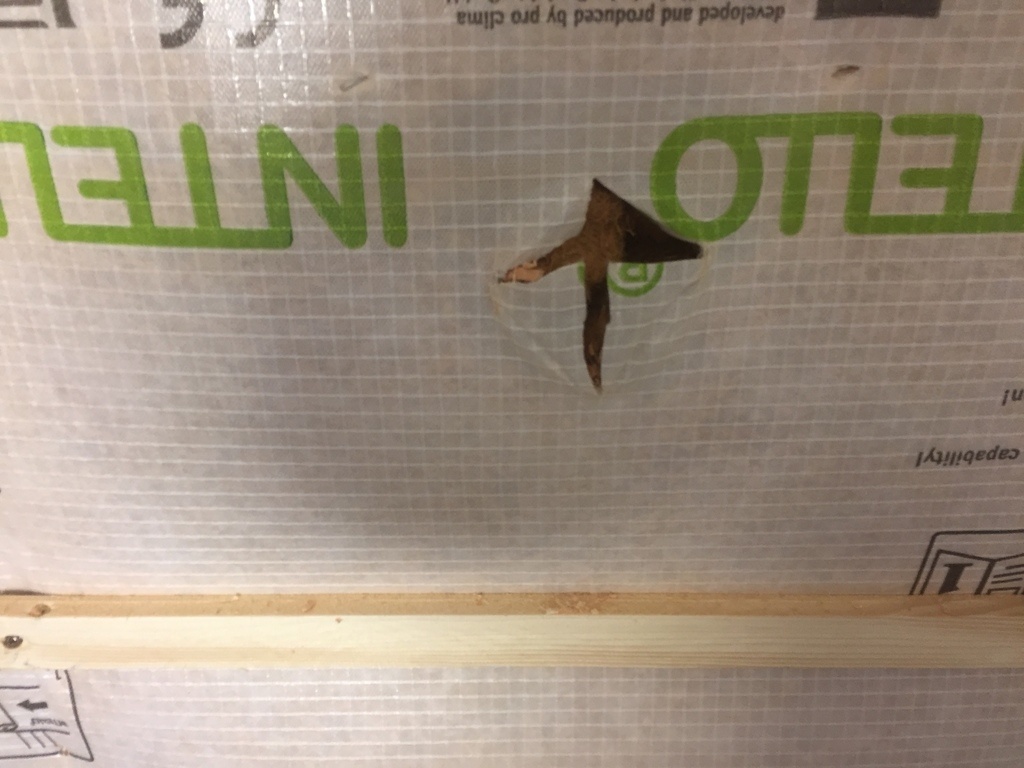

Un film frein-vapeur et un bête souffleur-aspirateur pour insuffler dans les murs.

Et bien croyez-moi les 8000 litres de copeaux y sont passés !

Publié

Partager

La porte

Il va falloir lui installer une porte maintenant à cet abri.

Une porte assez simple vitrée et qui sera peint en gris anthracite pour trancher avec la couleur du bardage.

Histoire de m'attaquer à des nouvelles techniques d'assemblage pour moi, outre le traditionnel tenon-mortaise chevillé à la tire, j'ai décidé d'utiliser aussi le ravancement d'onglet, même si on ne peut pas vraiment parler de moulure sur ma porte, mais d'un simple chanfrein.

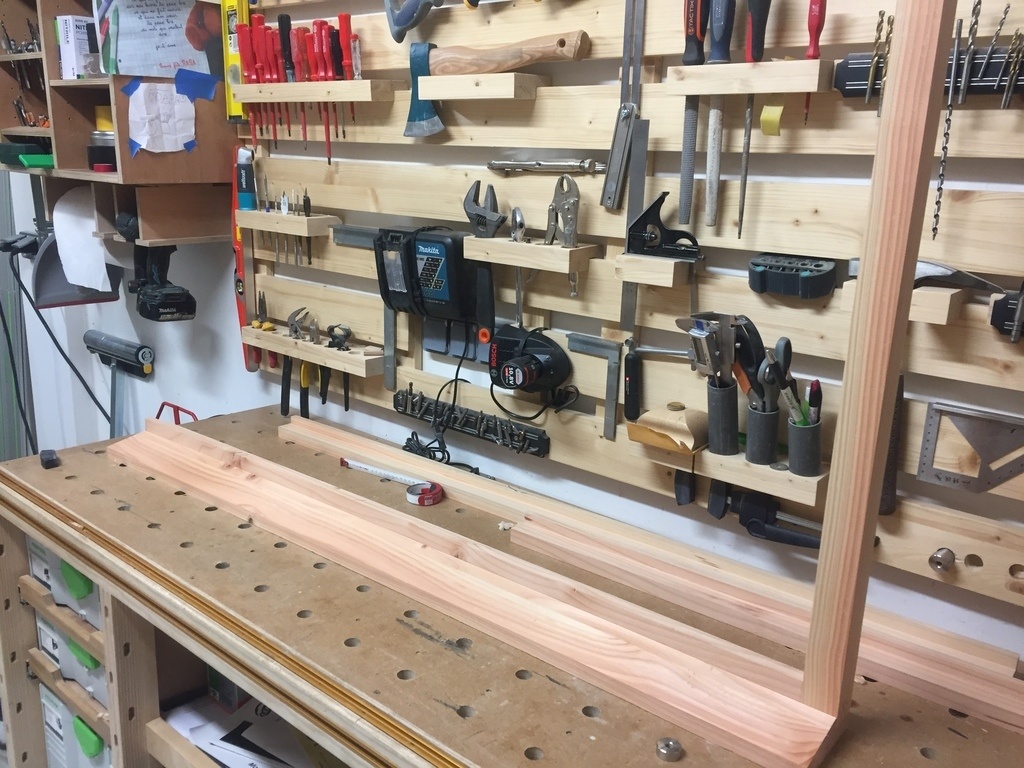

La porte en douglas fera 48 mm d’épaisseur que je réalise à partir de trois planches contre-collées pour plus de stabilité dans le temps.

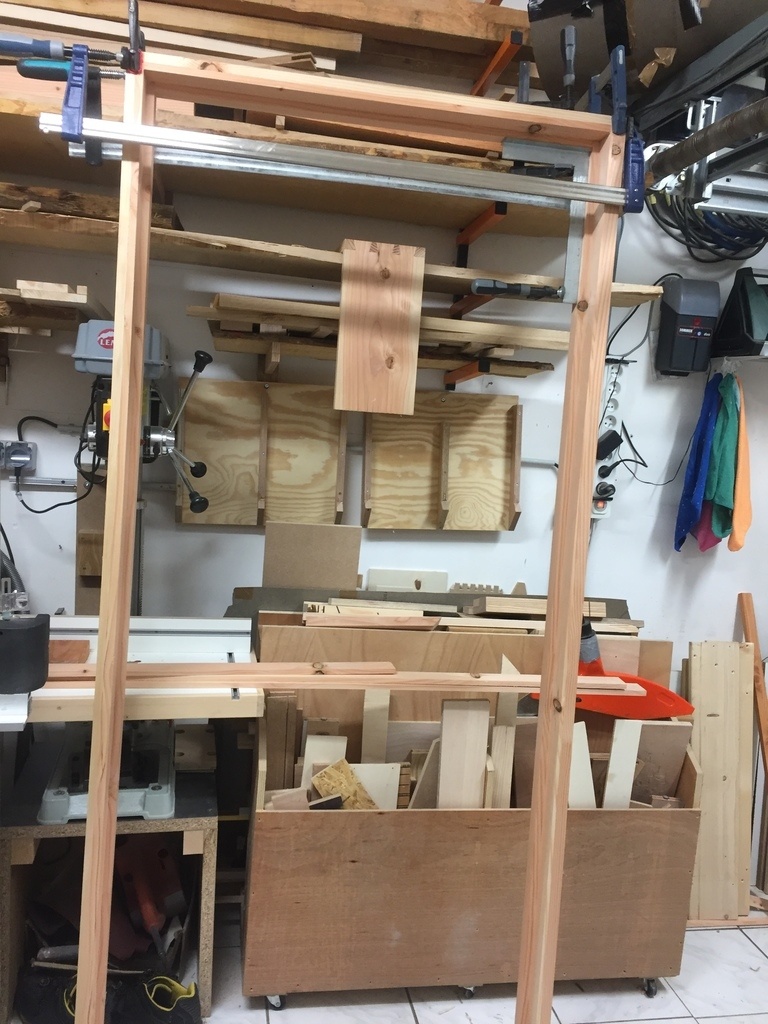

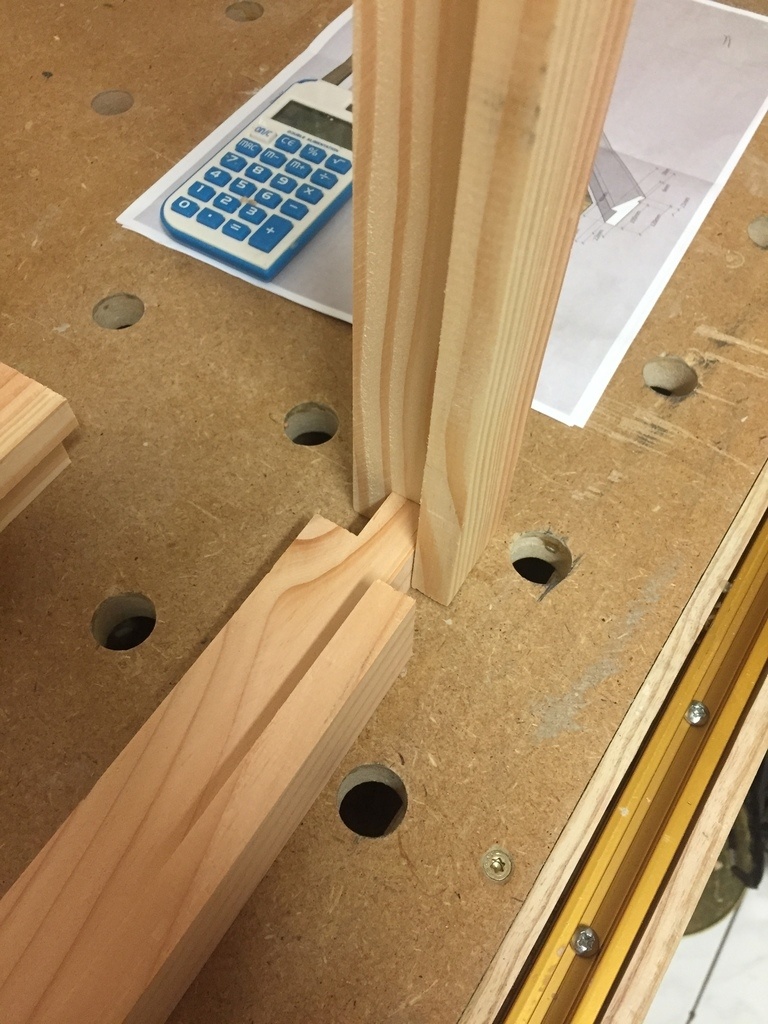

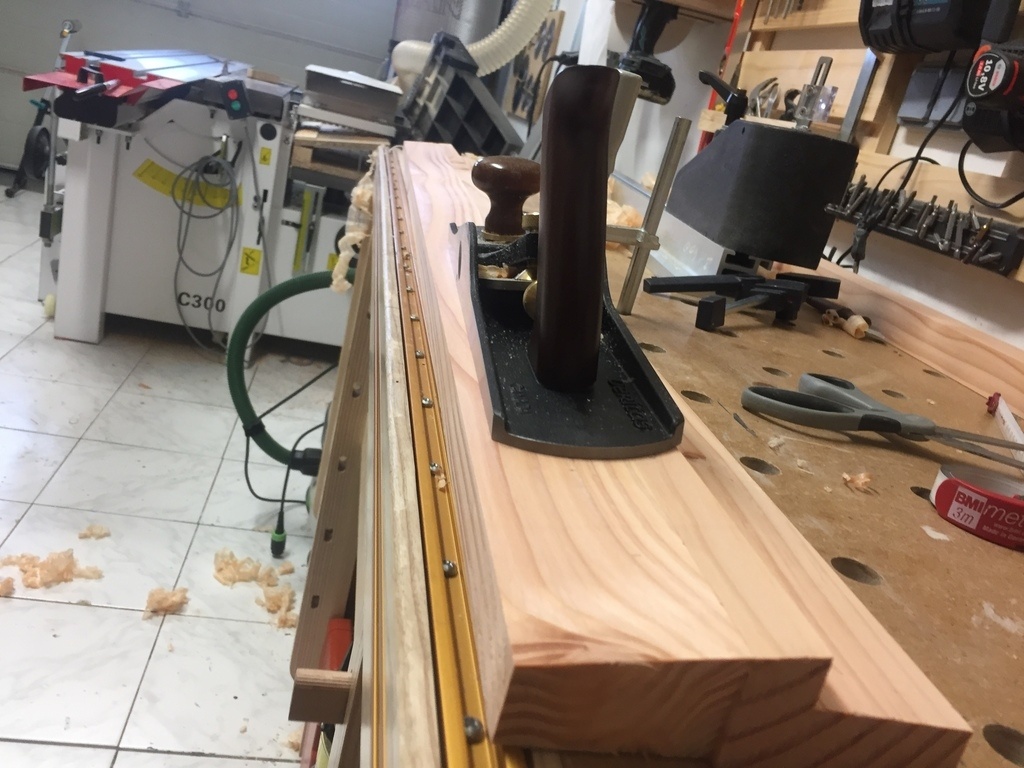

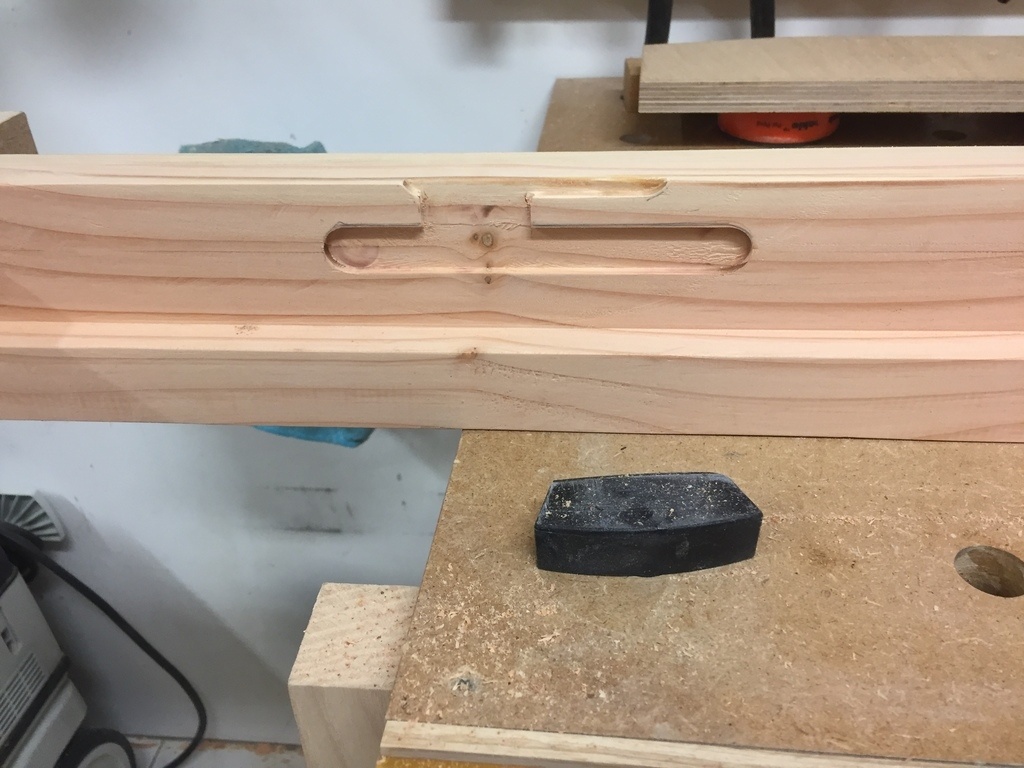

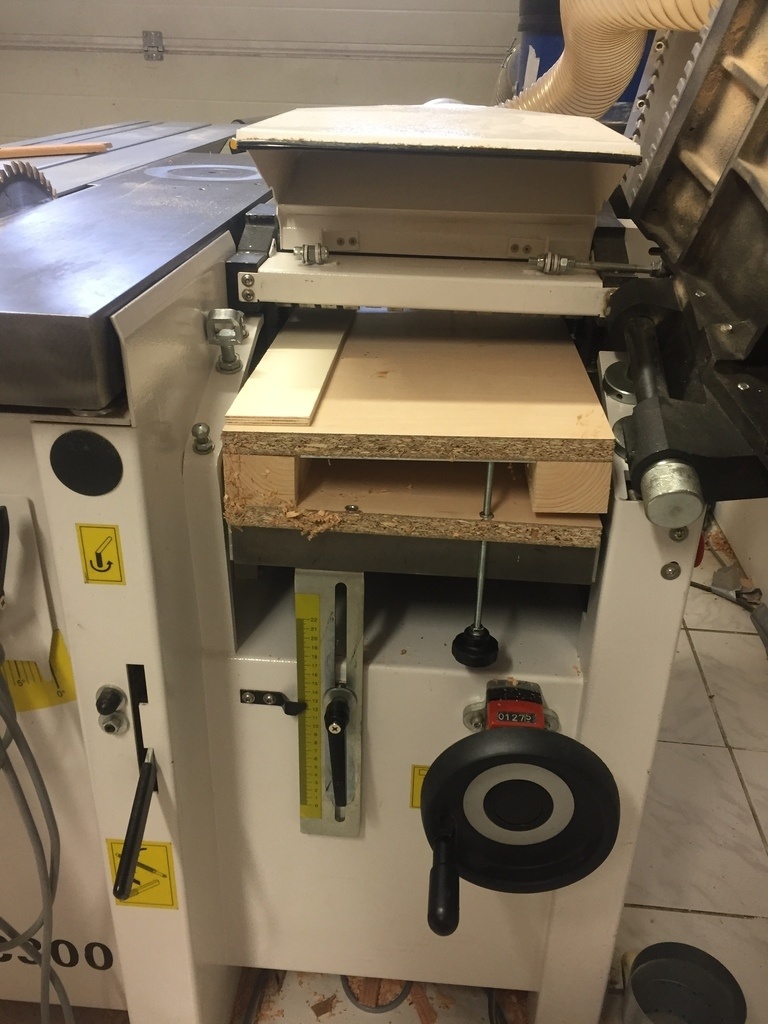

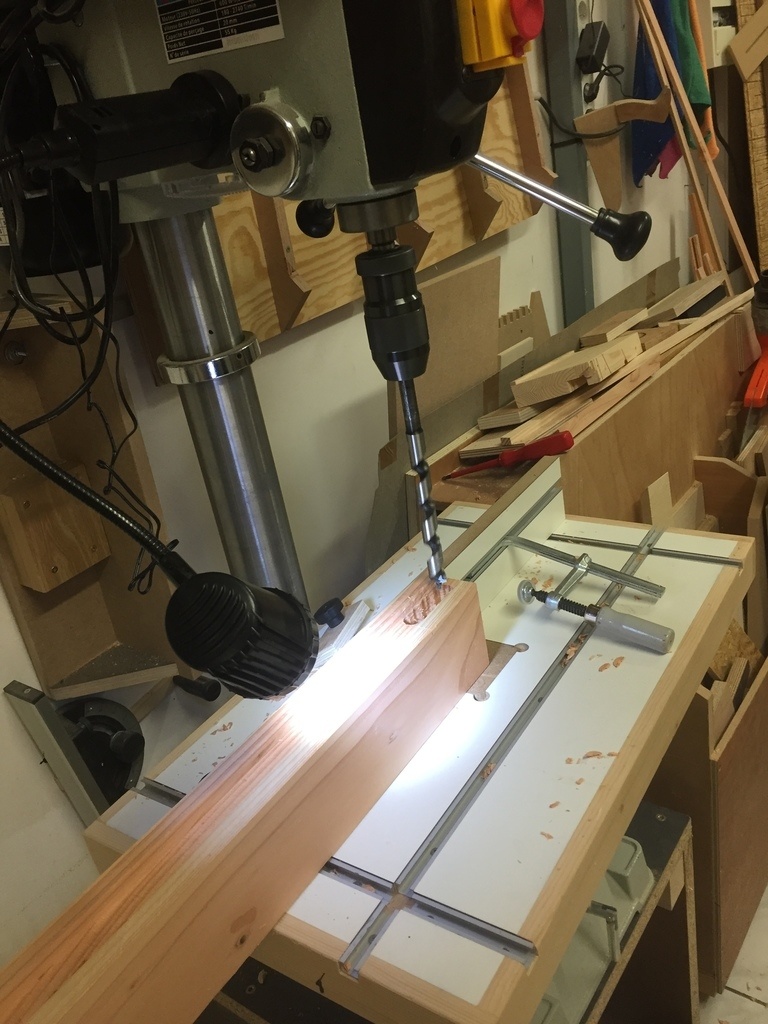

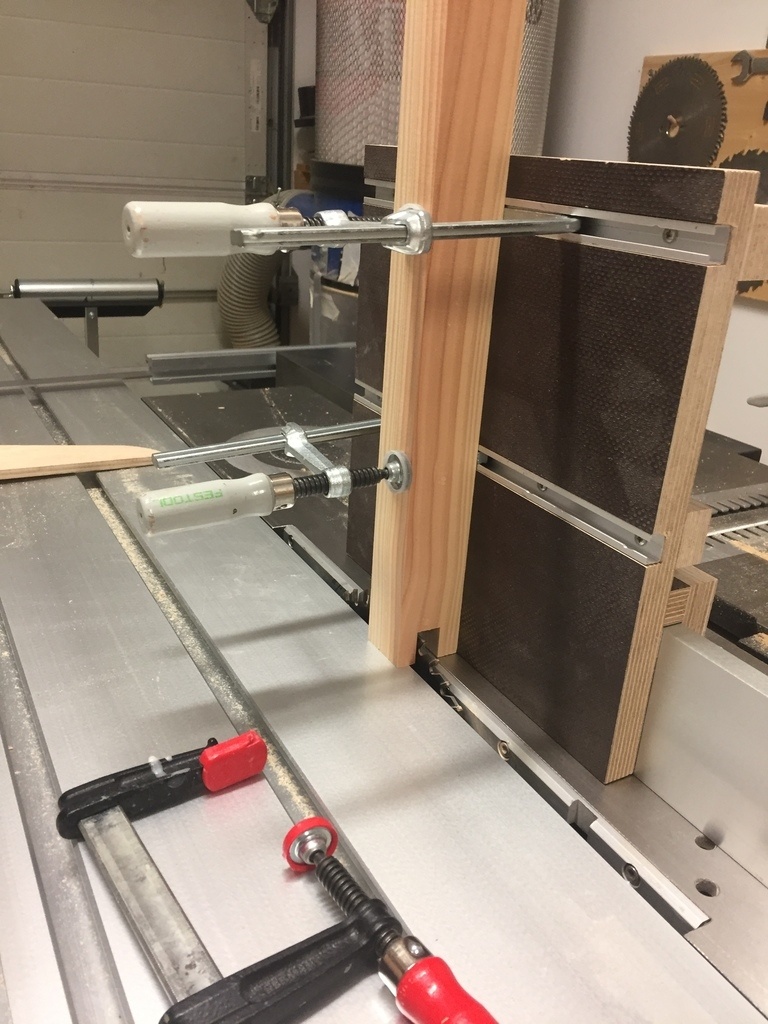

Mais avant commençons pas les dormants en deux étapes. Usinage des feuillures et des enfourchements.

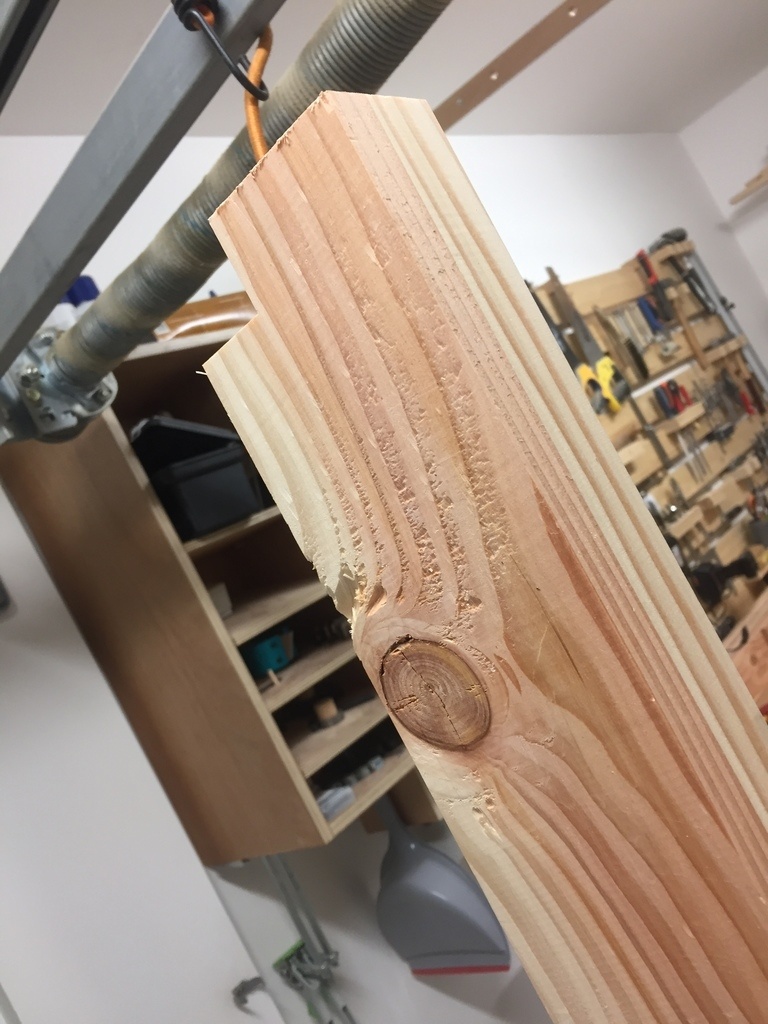

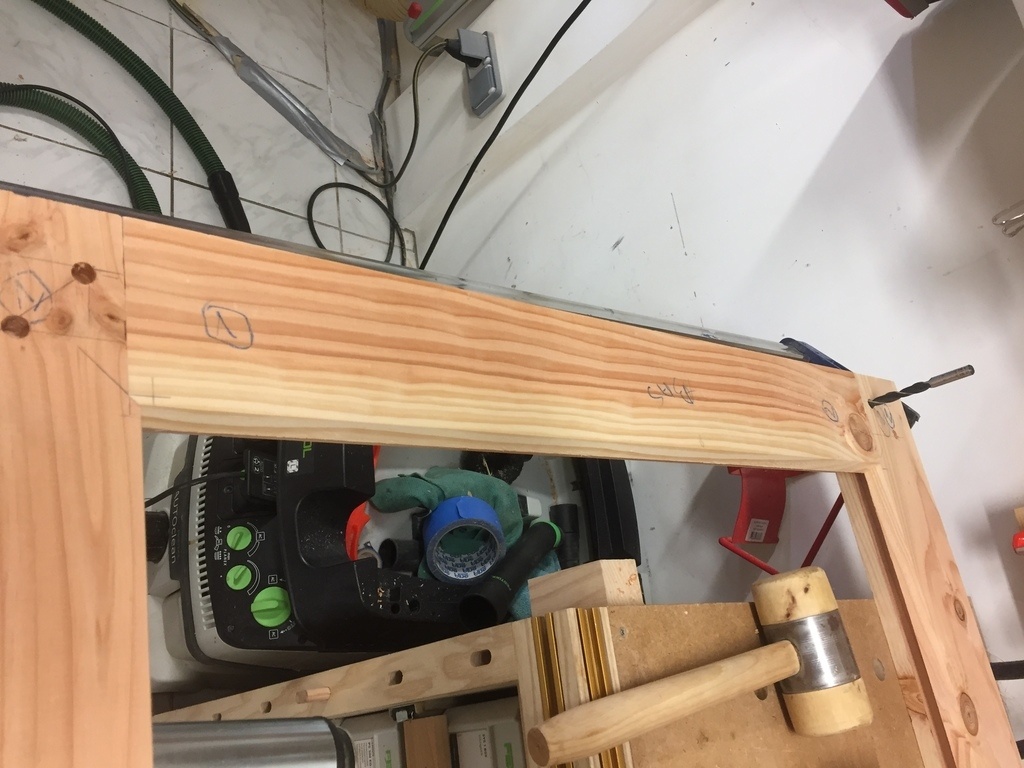

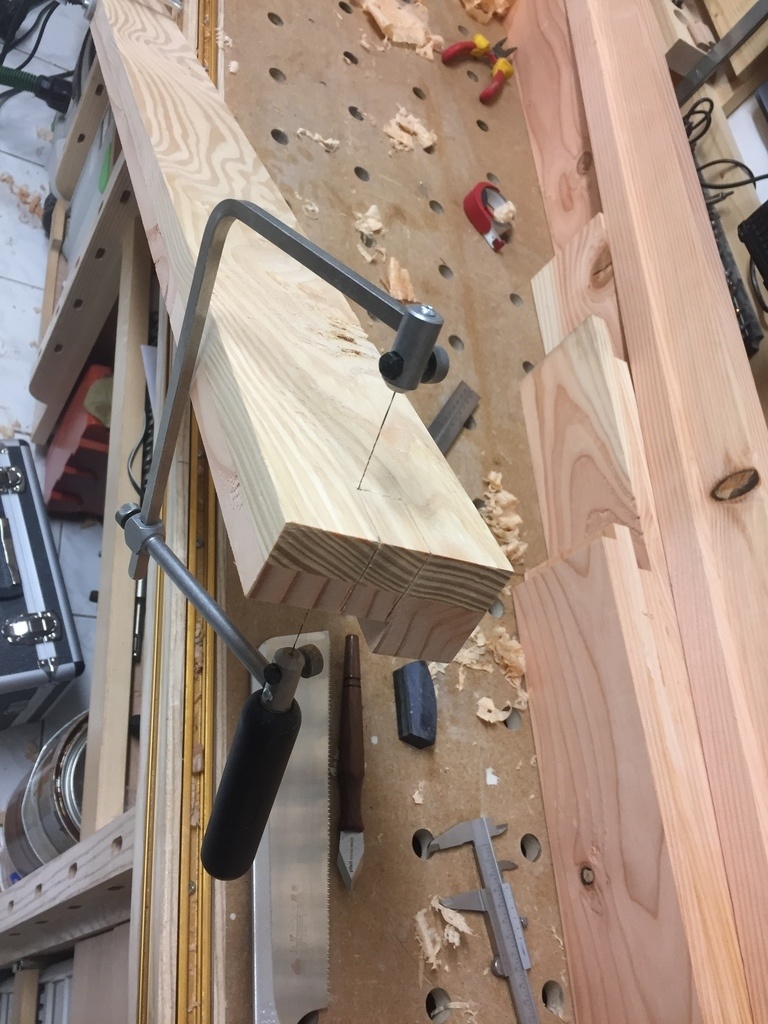

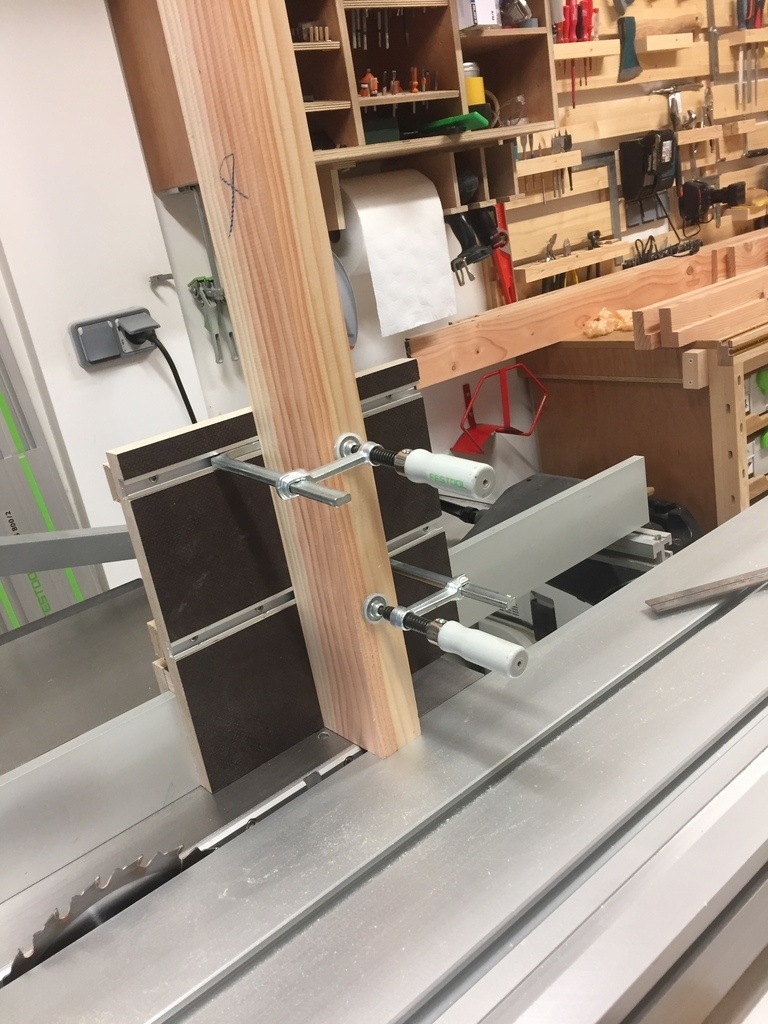

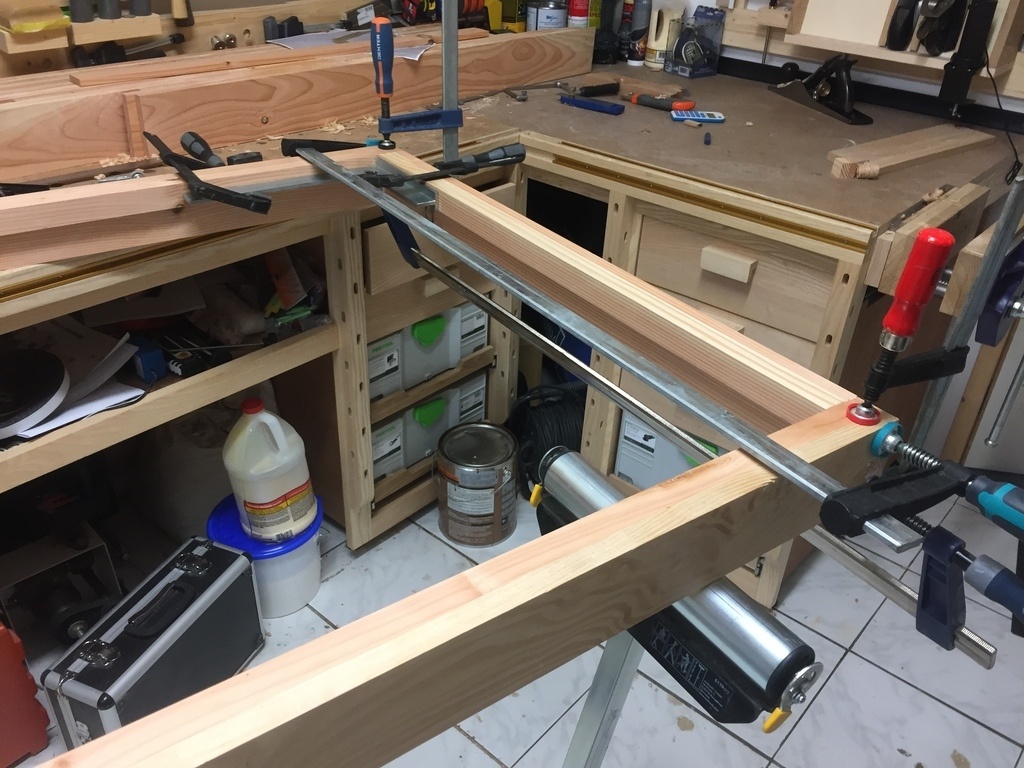

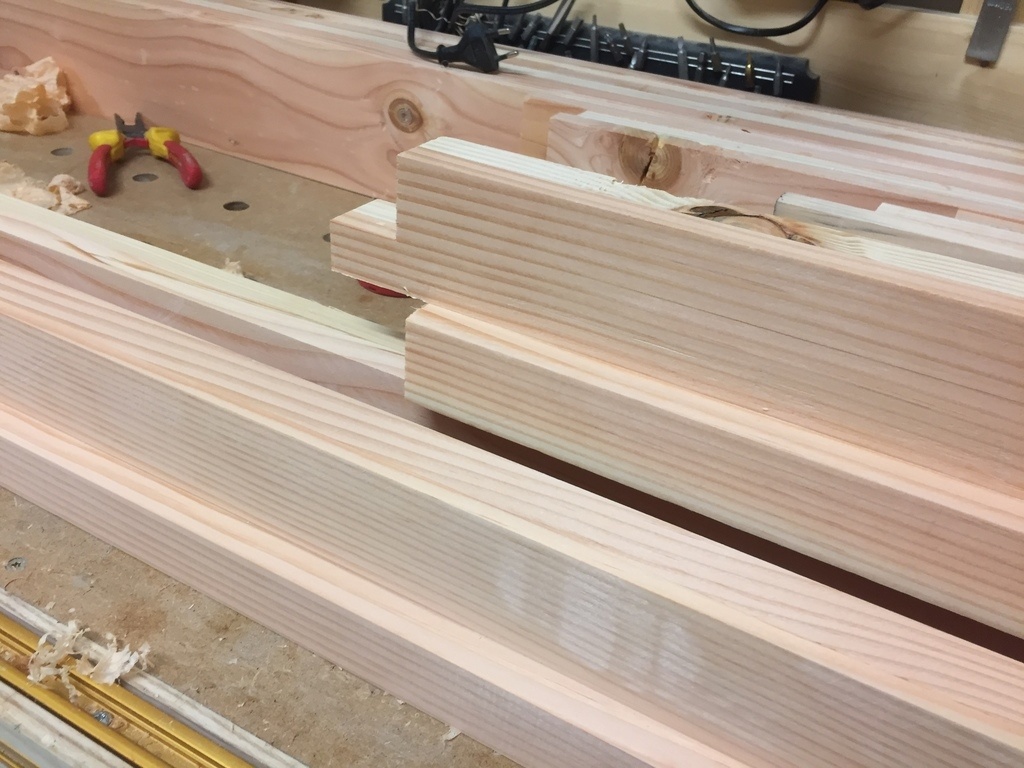

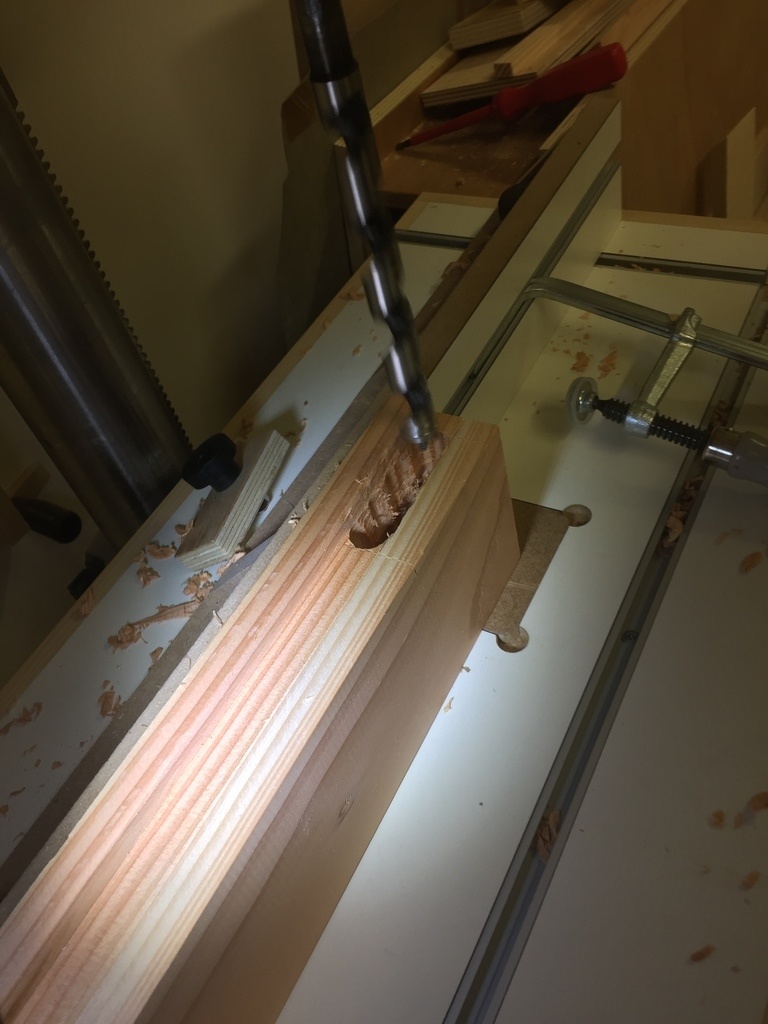

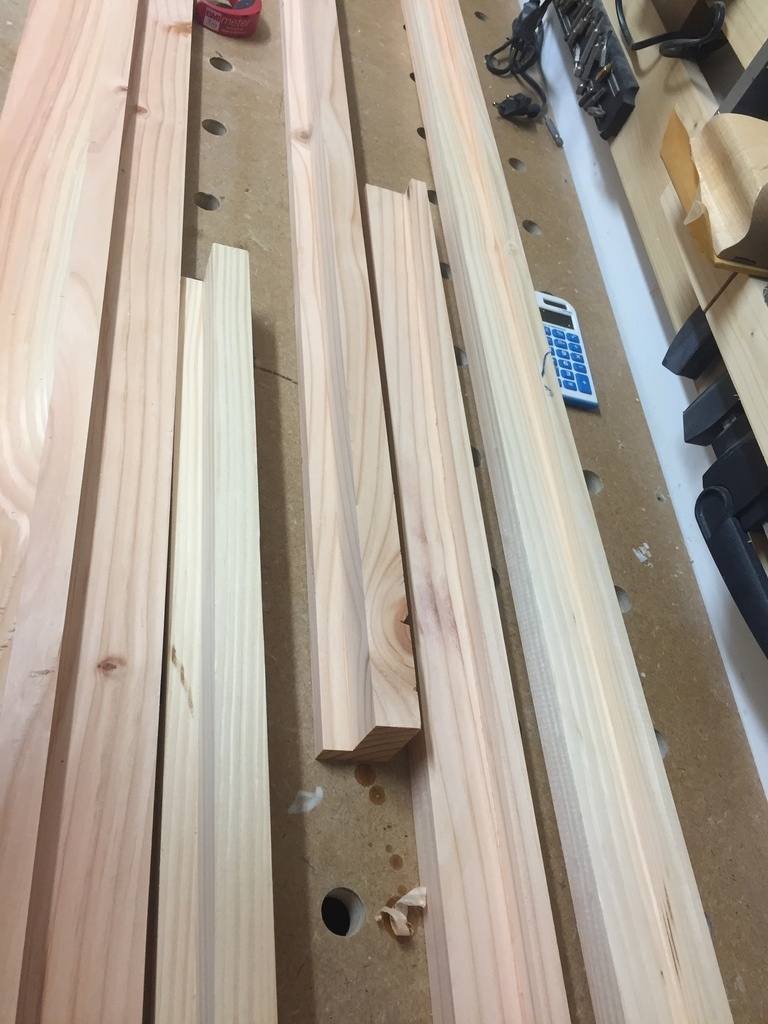

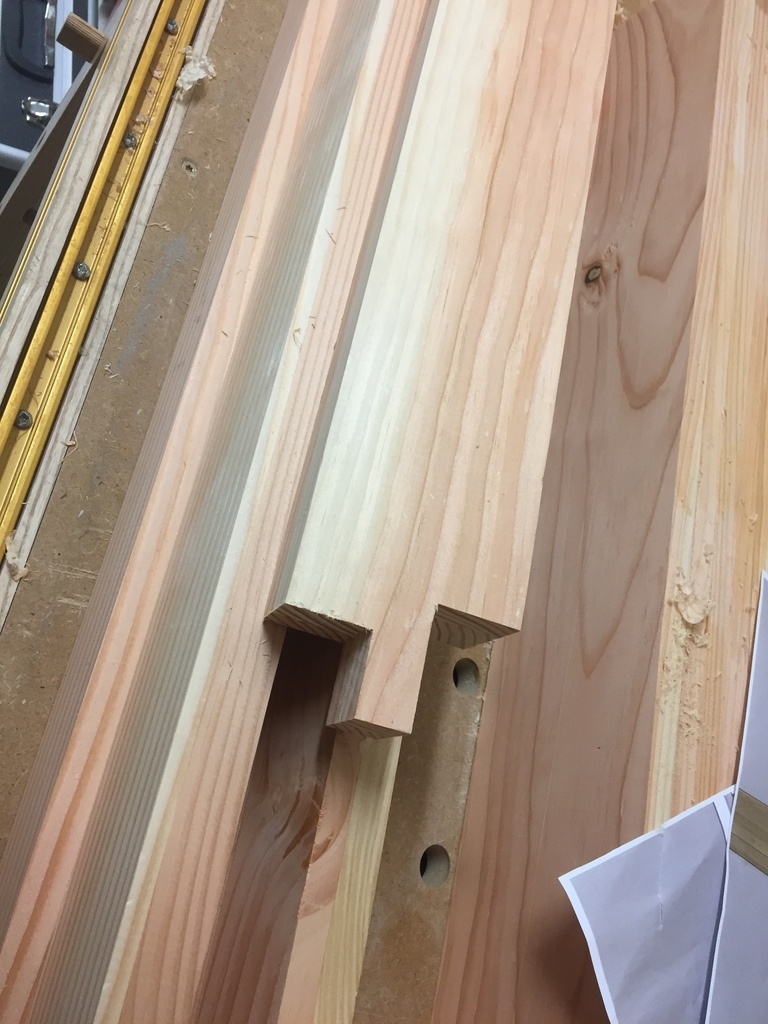

Pour la porte une fois les montants et traverses débités et contre-collées, je m'attaque aux tenons-mortaises. J'ai utilisé pour cela la perceuse à colonne, rien trouvé d'autre pour réaliser des mortaises aussi profondes.

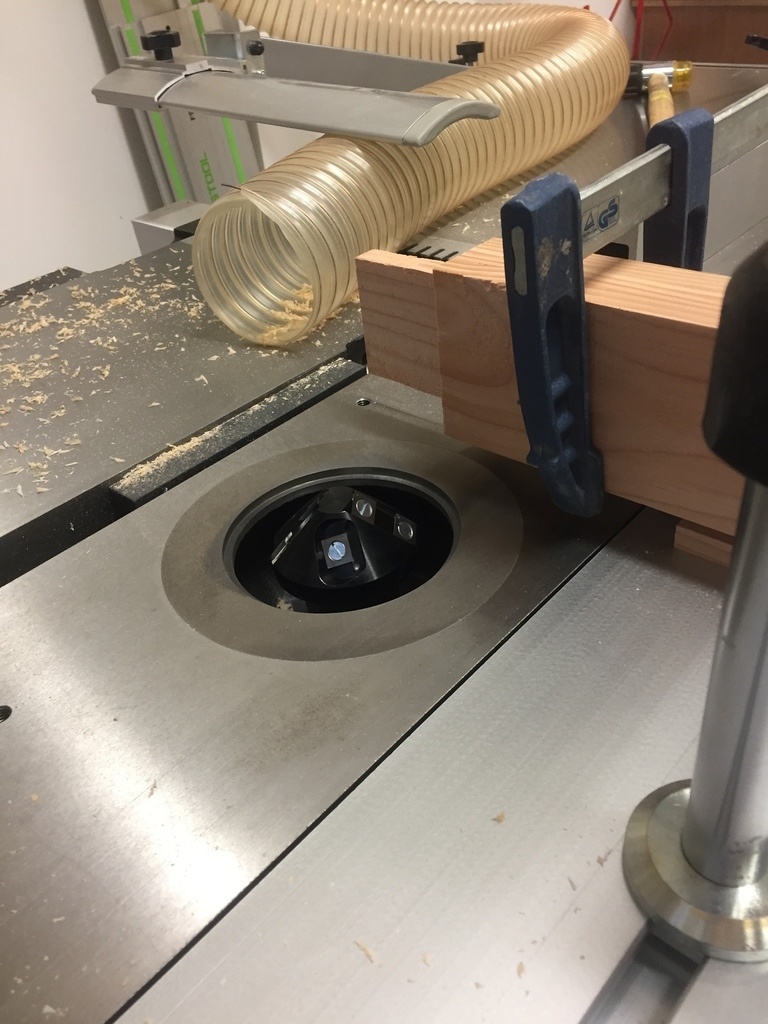

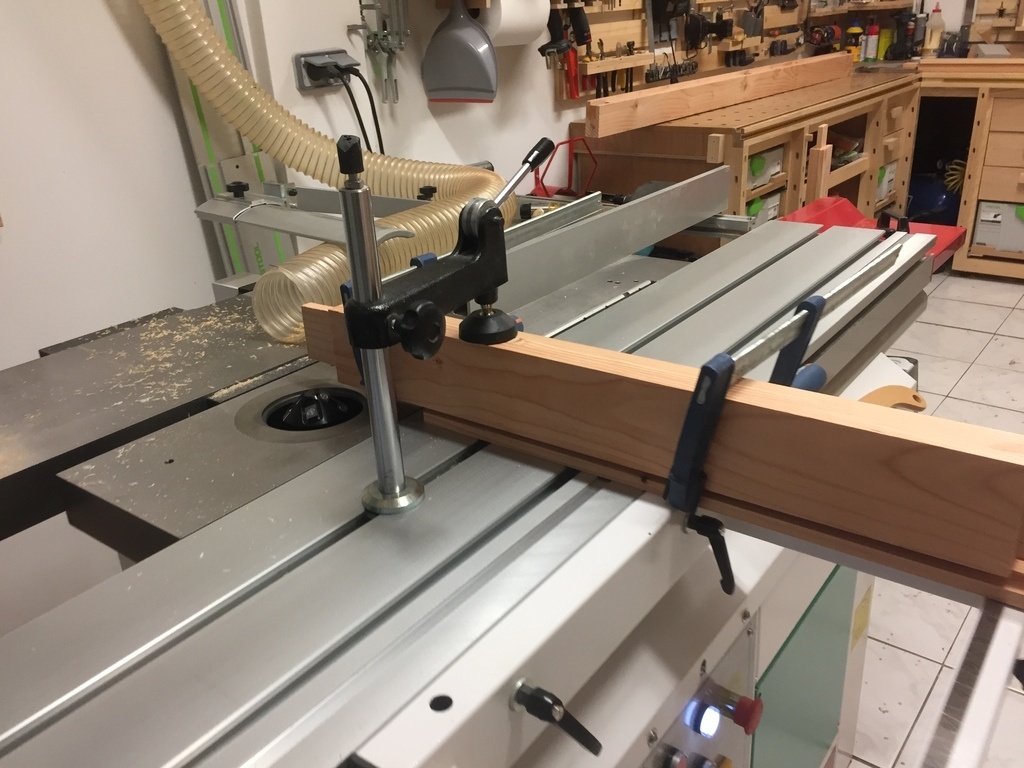

Ensuite grâce à un porte outil coupe d'onglets 45° bout arbre, je réalise les ravancements.

Le chanfrein a été réalisé en dernier.

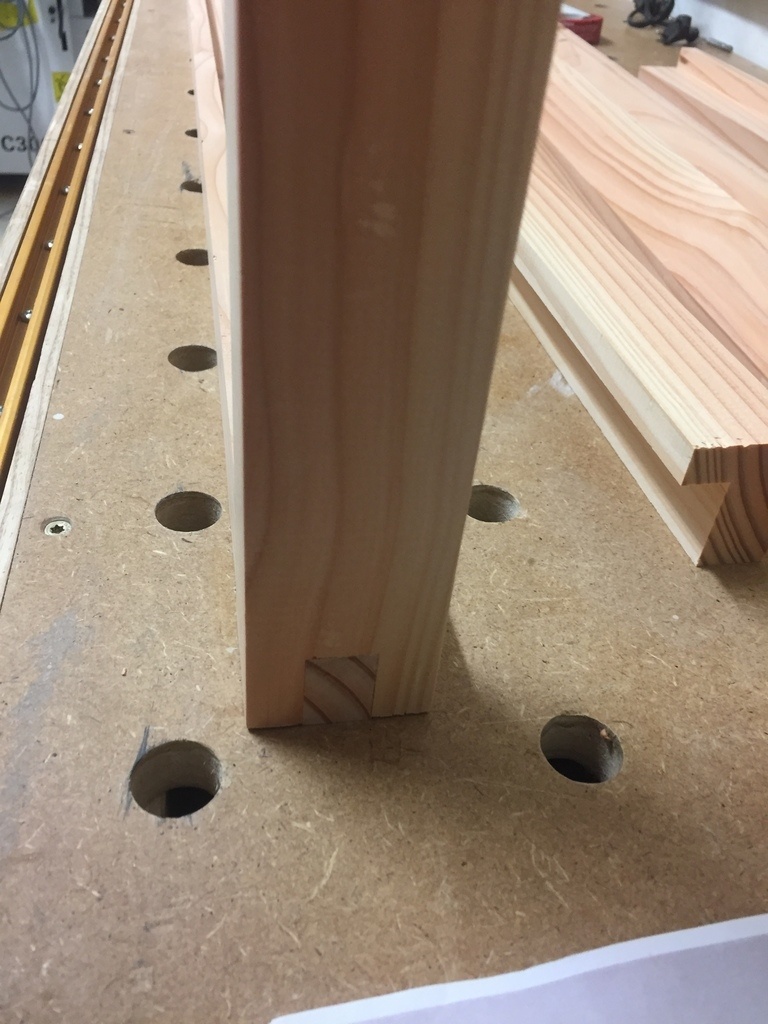

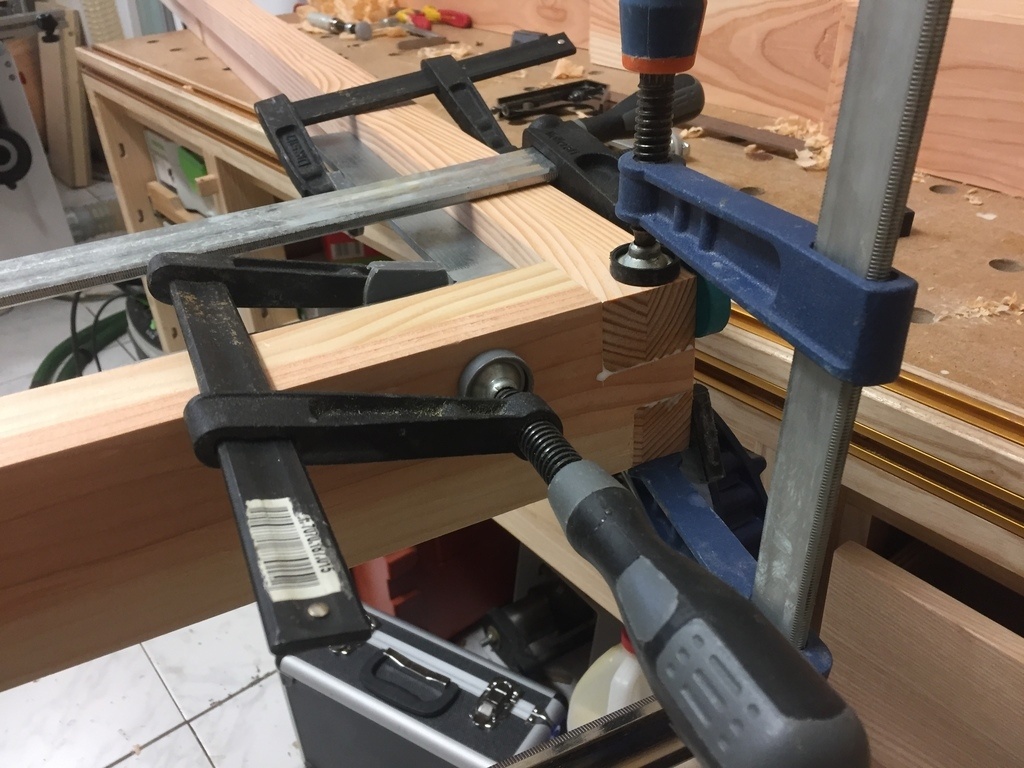

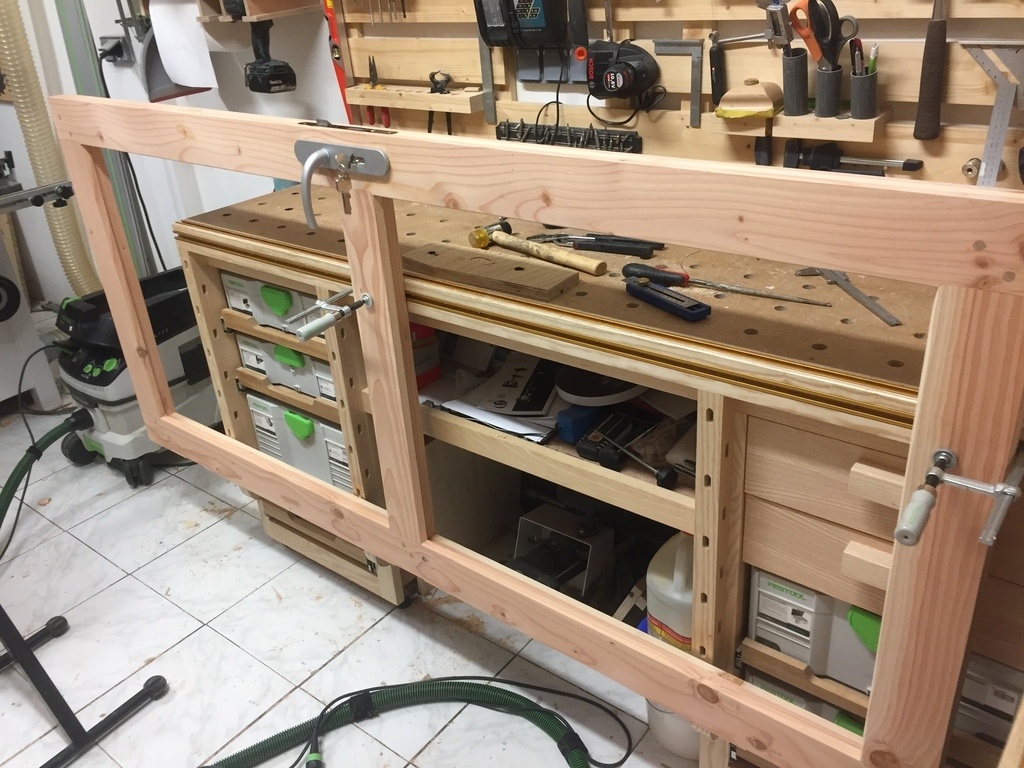

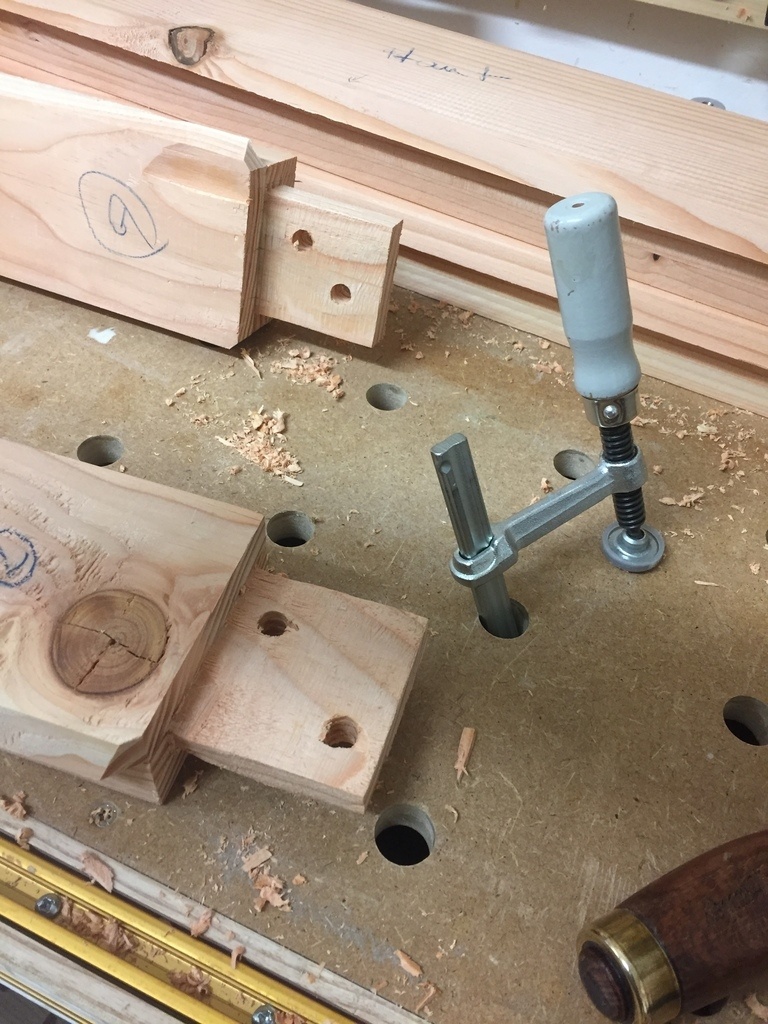

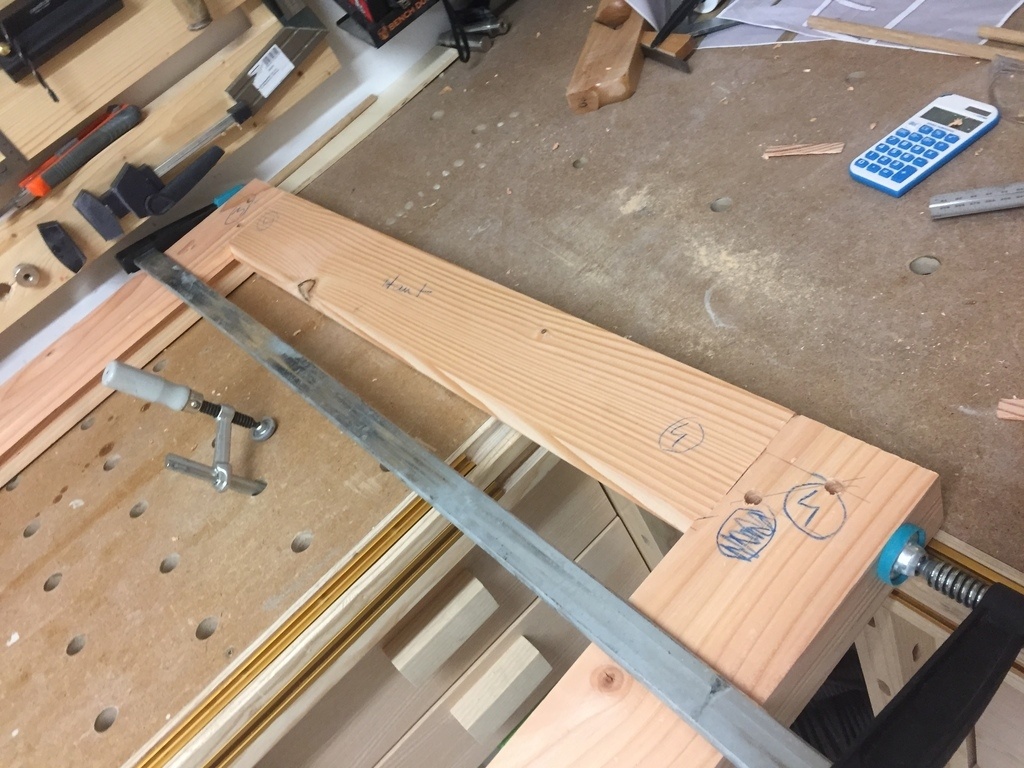

Passons maintenant au chevillage et au collage de la porte

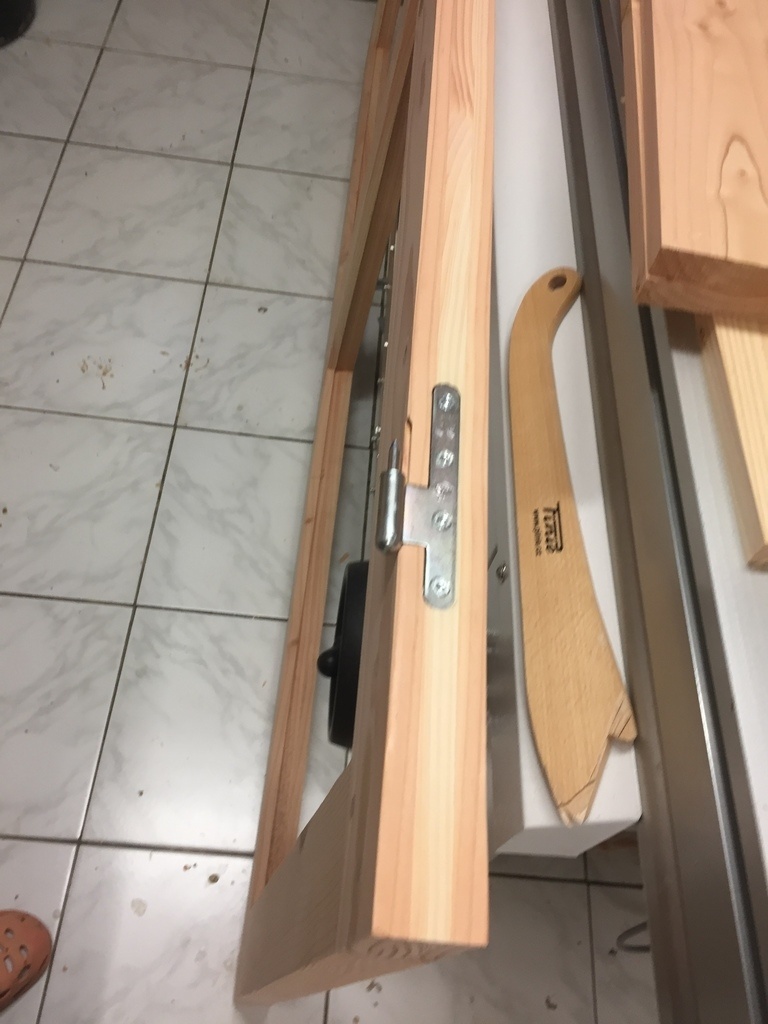

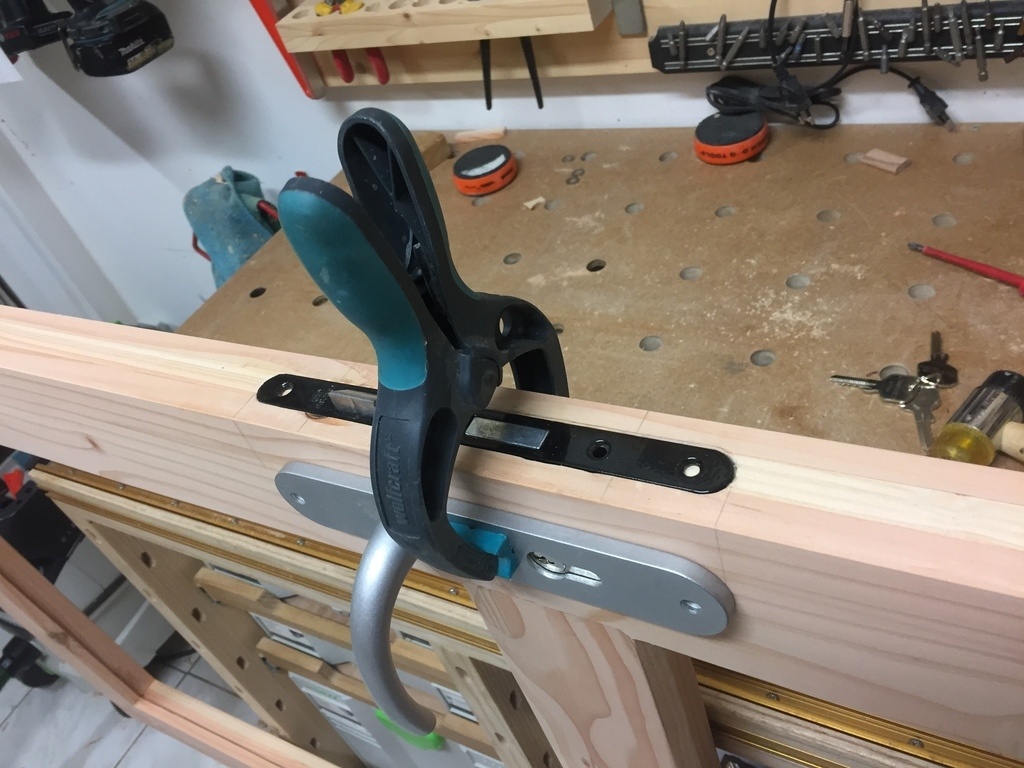

Et enfin l'installation de la quincaillerie

Prochaine étape la mise en peinture et l'installation du double vitrage qui est en commande.

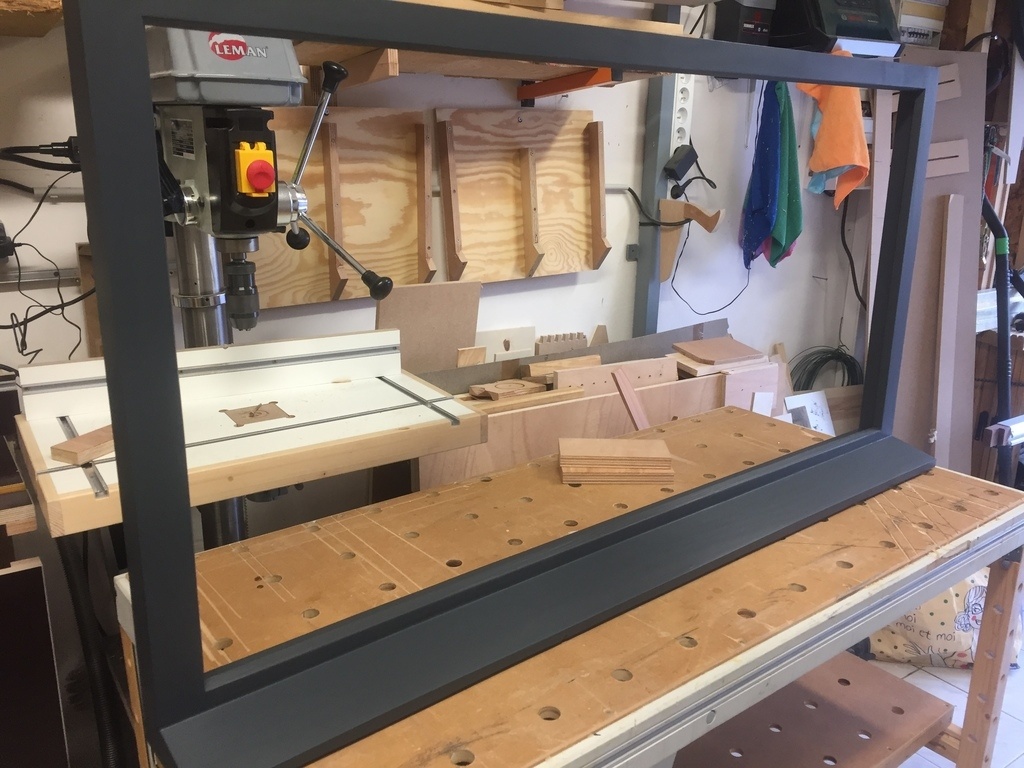

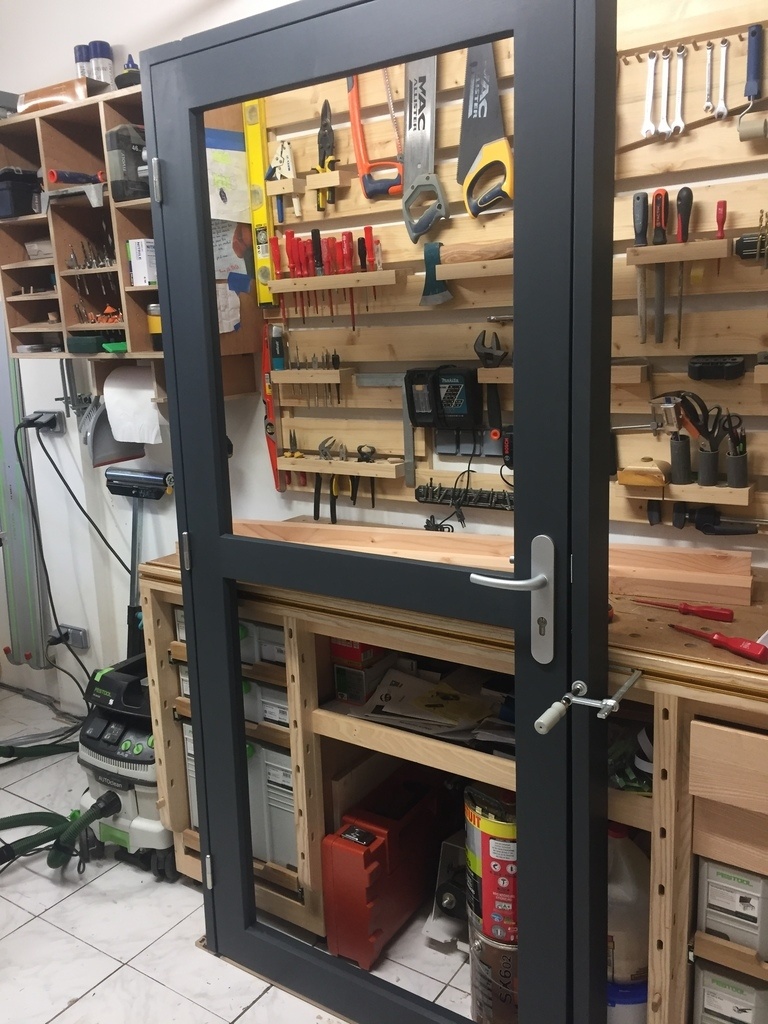

Une petite photo après la mise en peinture et installation sur les dormants.

Prochaine étape, la pose des vitrages.

Publié Mis à jour

Partager

La fenêtre

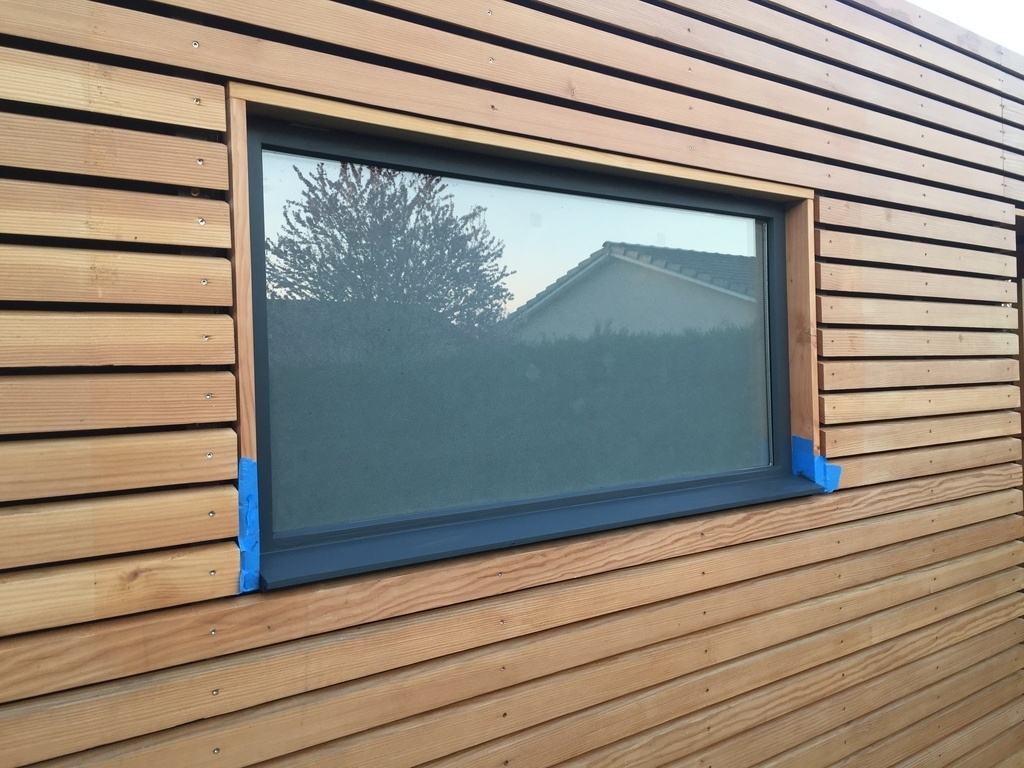

Pour la fenêtre je n'ai pas fait compliqué, le bâtit sera fixe et donc sans ouverture possible. Mais pour un abri de jardin, cela suffira amplement.

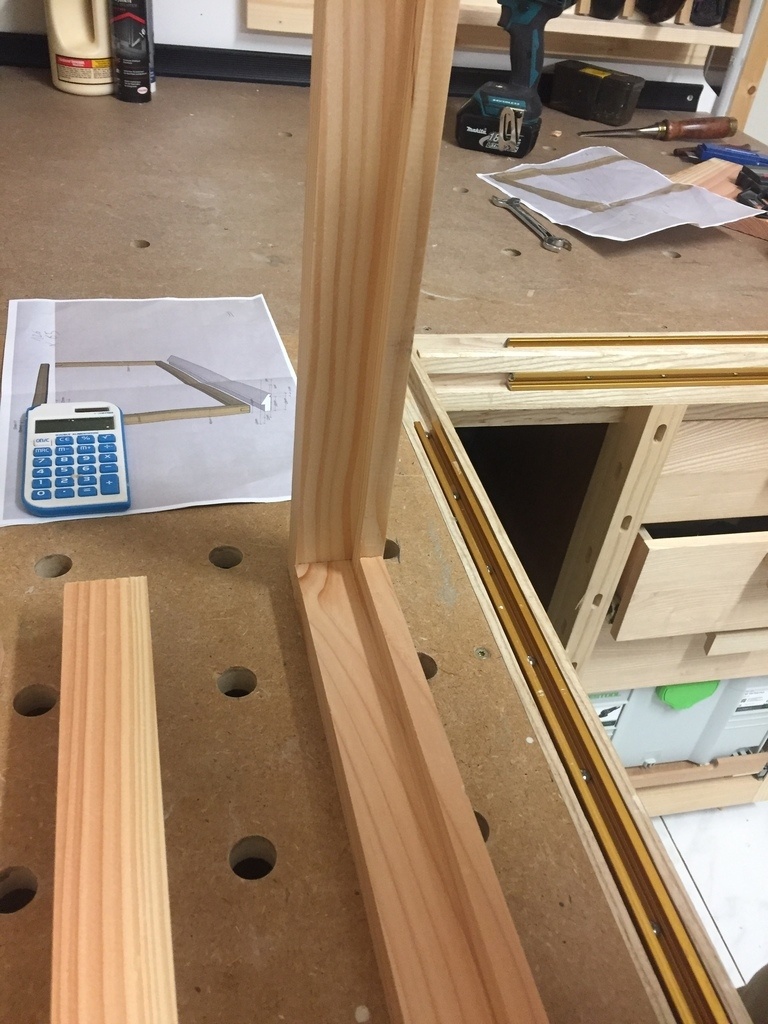

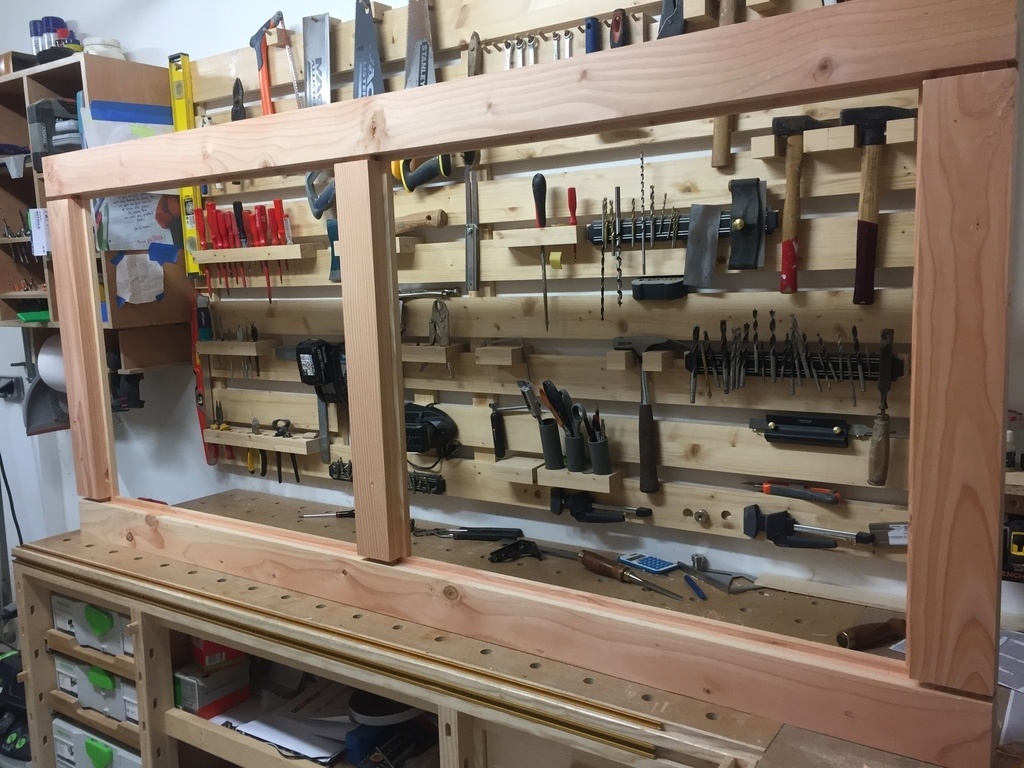

Il s'agit donc ici de réaliser un cadre avec feuillure qui accueillera le vitrage. Et ce cadre viendra reposer sur un seuil avec une pente pour une bonne évacuation de l'eau.

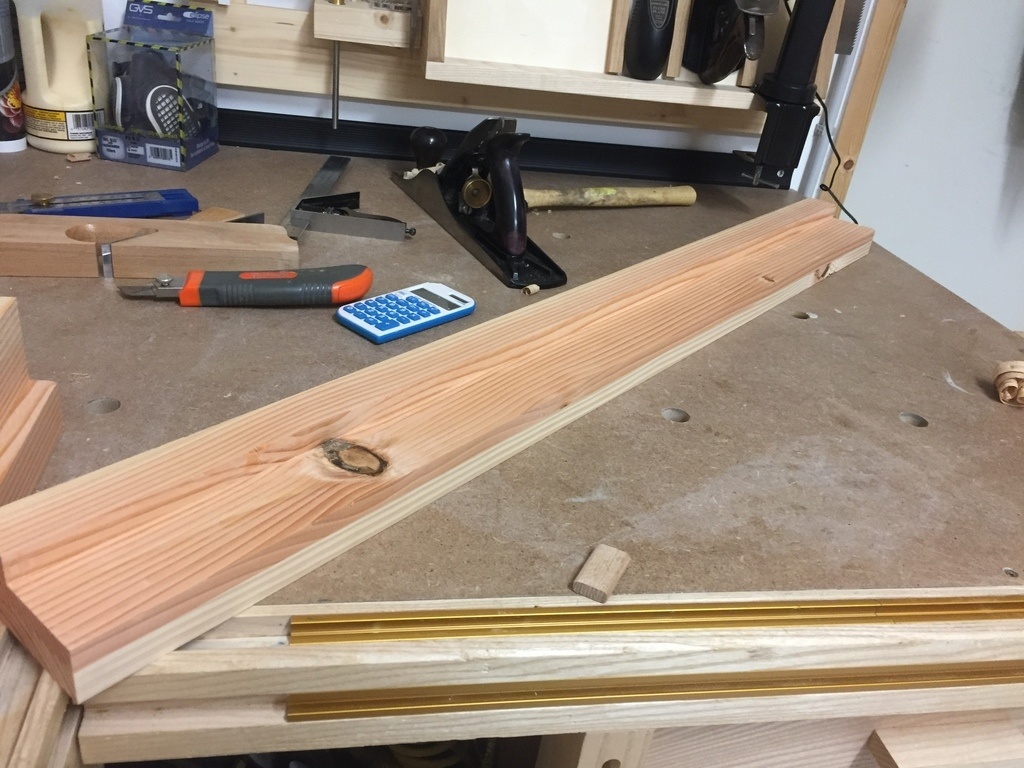

Pour réaliser la pente de cet appui de fenêtre, j'ai utilisé un petit montage sur la raboteuse et terminé au rabot. Sous cet appui j'ai également usiné un larmier.

Passons maintenant au cadre avec feuillure qui recevra le vitrage.

Et pour finir la mise en peinture comme pour la porte

Publié

Partager

La pose des menuiseries

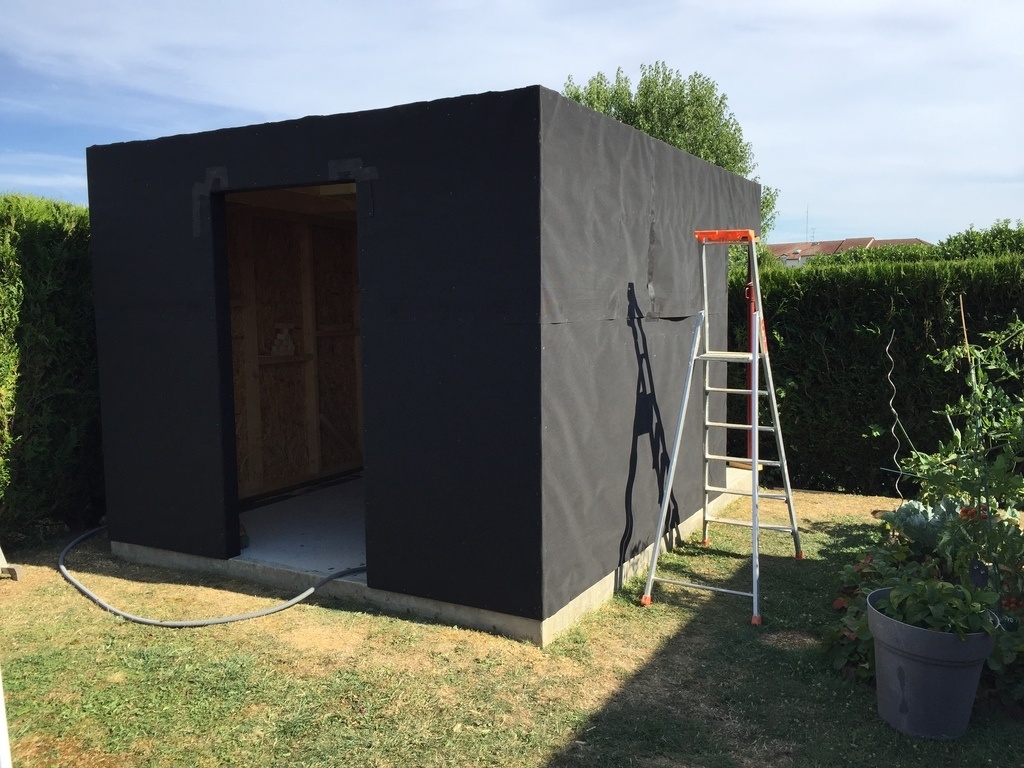

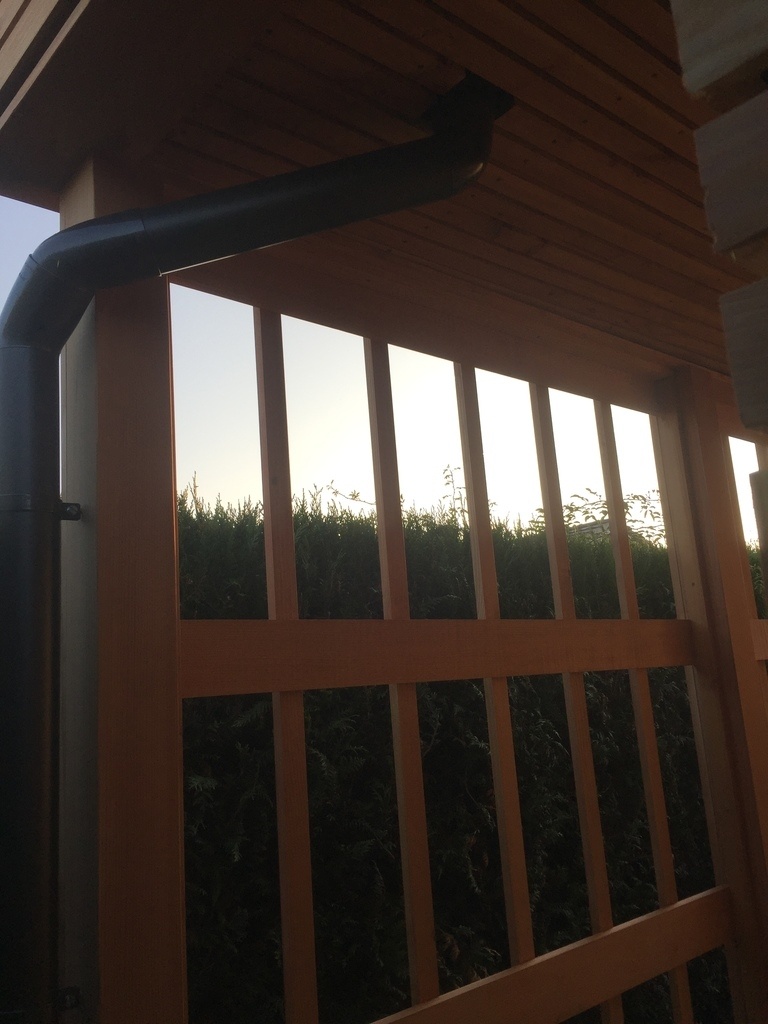

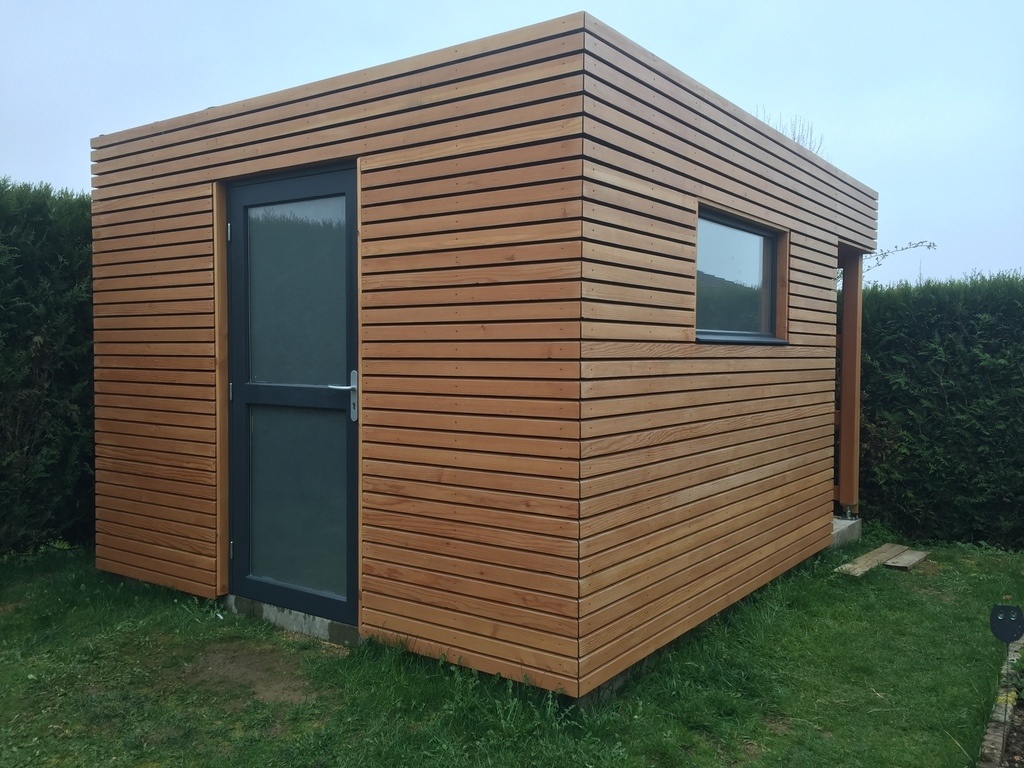

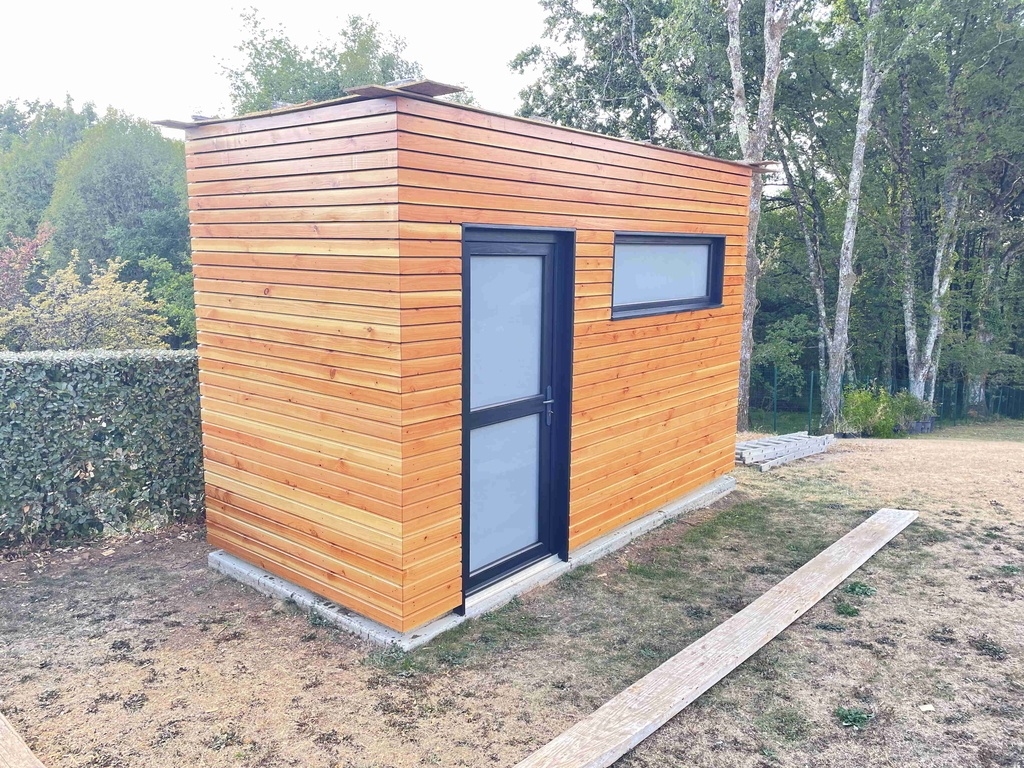

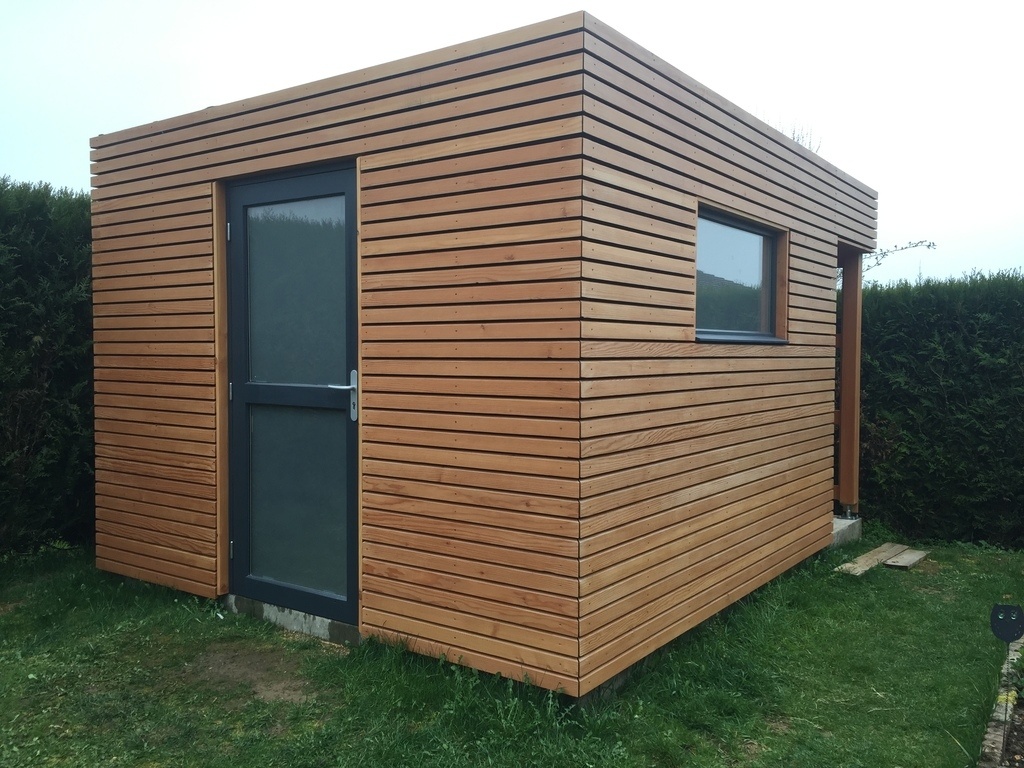

J'ai profité du retour de beau temps, pour installer la porte et la fenêtre.

Je n'ai pas pensé à prendre beaucoup de photo du montage, mais rien de bien compliqué hormis la pose du double vitrage qui a nécessité tout de même quelques précautions à prendre. Je me suis fait aider d'un ami vitrier.

Prochaine étape la pose des couventines des acrotères ...

Publié

Discussions

Sébastien Alves  a publié le pas à pas "Construction d'un abri de jardin contemporain".
il y a 5 ans
Vincent BAZIN
( Modifié )

Bravo très belle réalisation

Sébastien Alves
( Modifié )
sylvainlefrancomtois
( Modifié )

beau travail !!

Sébastien Alves
( Modifié )
Kentaro
( Modifié )

Superbe! J'aime beaucoup ce style. Les couples d'onglet à l'angle pour le bardage, c'est ce qui change tout! :)

Sébastien Alves
( Modifié )

Merci Kentaro

Je suis content du résultat des coupes d'onglet, même si ce fut un peu galère à réaliser.

Anthropovergnat
( Modifié )

A ce stade-là de qualité de réalisation, ce n'est plus un abri mais une vraie petite maison (ou un petit atelier ?)

Sébastien Alves

Ou un bon exercice pour un futur atelier ;-)

Anthropovergnat

:-)

TyCoat
( Modifié )

Tout simplement superbe et astucieux. Je retiens l'idée du pare pluie spécial pour bardage ajouré.Pourrais tu nous donner la marque et la référence?

Sébastien Alves
( Modifié )

Merci TyCoat.

Voici la référence du pare pluie :
fr.proclima.co...-fronta-quattro

dependancesbois
( Modifié )

superbe cabane et réalisation! beau travail!

Sébastien Alves
( Modifié )
J62
( Modifié )

félicitations !

Sébastien Alves
( Modifié )

Merci J62

cyrille68
( Modifié )

Superbe, ou as tu acheté ta bâche EPDM ?

Sébastien Alves
( Modifié )

Merci cyrille68

Pour la bâche EPDM, sur ce site :

epdm-tpo.fr/

cyrille68
( Modifié )

Sébastien Alves Merci pour la réponse

parize
( Modifié )

super réalisation!! avez vous des plans pour la porte

Sébastien Alves
( Modifié )

merci parize

Malheureusement je n'ai pas de plan précis pour la porte. Je l'ai réalisé à partir de quelques notes et croquis papiers.

parize

ok comme je suis sur le point de construite un abri du même genre de 10m2 je peux vous demander des précisions?

Sébastien Alves
( Modifié )

parize oui bien sûr. Que souhaitez-vous savoir ?

Sébastien Alves  a publié l'article "La fenêtre".
il y a 5 ans
Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

J'imagine que c'est assez dependant du fournisseur, mais quel est, a la louche, le prix en materiaux d'une telle realisation ?

Sébastien Alves

Oui cela dépend aussi du/des fournisseurs et si tu es pro ou pas. Pour un particulier, je pense que cet abri de jardin va me coûter environ 2500 euro. Mais si j'avais acheté le bardage tout fait, la facture aurait été plus élevée. Cela reste onéreux, mais avec ce niveau de finition, j'ai pas su faire moins chère.

Cadeau que l'on m'a offert avec un don sur l'AdB :)

Merci !

Sébastien Alves  a publié l'article "La pose des menuiseries".
il y a 5 ans
Vic66
( Modifié )

Waouw ! Très belle réalisation et fameux chantier. J'ai l'impression d'être dans mon atelier quand je vois ton rayon d'outillages en arrière plan sur les photos 😊 vivement la prochaine étape !

Sébastien Alves
( Modifié )

merci Vic66

Sans doute que ton rayon d'outillage m'a inspiré ;-)

Vic66
( Modifié )

Sébastien Alves et il n'a rien à envier au mien 😁 par contre je ne vais surtout pas comparer nos abris de jardin ! Le tien est vraiment top 👍

Santé !
( Modifié )

excellent travail !!!

Sébastien Alves
( Modifié )

merci titimaster

dependancesbois
( Modifié )

Encore une fois, très beau travail!
Pour le double vitrage, tu as du faire quelque chose de spécifique pour un vide d'air ou autre pour éviter la condensation?

Sébastien Alves
( Modifié )

merci dependancesbois

Le double vitrage je les ai commandés sur mesure et donc déjà prêt à la pose (Ce n'est pas moi qui ai fait le joint butyl, etc ...)

sylvainlefrancomtois
( Modifié )

on y habiterai !!!

Sébastien Alves
( Modifié )

On ne sait jamais, si madame décidait de me mettre dehors je serais au moins ou aller 😁

racmterrof
( Modifié )

Peux-tu en dire plus sur la méthode employée pour traiter l'étanchéité des acrotères? des acrotères couvertine ou autres?

Sébastien Alves

Je vais simplement habiller les acrotères de couvertine en acier laqué (Mais çe n'est vraiment pas donné ces trucs). Sachant que j'ai bien fait remonté la bâche EPDM sur les acrotères, les couvertines seules ne suffisent pas.

stefdefoot
( Modifié )

Trés trés beau travail, le rendu est sublime, bravo.

Sébastien Alves
( Modifié )

Merci stefdefoot

parize
( Modifié )

Pour le barrage tu la couper à 20° ?

Sébastien Alves

Bardage passé à la toupie avec un fer de 22°

parize

Ok merci et tu la fixer comment ?

Sébastien Alves

Sur des liteaux peint en noir avec des vis pour bardage

parize

Merci pour tes réponse car je compte faire mon bardage seul pour le fer de 22° tu à un lien pour voir à quoi ça ressemble ?

Sébastien Alves
( Modifié )

parize

Cela ressemble à ça :

outil-a-bois.c...-mm-c2x25753961

Steph57160

Bravo, très belle réalisation !
Pourriez vous me dire quelle peinture vous avez utilisé pour la porte et la fenêtre ?

Sébastien Alves
( Modifié )

Merci Steph57160,

La porte et la fenêtre ont été peint avec une peinture bois extérieur acrylique.

Mais dernièrement sur un projet de volet, j'ai utilisé de la peinture bois de la marque OSMO qui est à mon avis mieux que celle que j'ai utilisée pour l'abri de jardin.

laskit
( Modifié )

Bonjour,
Quelles sont les dimensions des lames de bardages ?
Est-il possible d'avoir une liste de l'ensemble des bois utilisés et les quantités ?

Sébastien Alves
( Modifié )

Bonjour,

Les dimension des lames de bardage : 65mm * 21 mm

J'ai utilisé du sapin 95x45 et 140x45 pour la structure, contreventé avec de l'osb 12mm et bardage en douglas.

Pour les quantités, cela va dépendre de ton projet

TyCoat
( Modifié )

Bonjour,

Magnifique réalisation de bout en bout. La quantité de travail pour la réalisation du bardage a du être considérable. Un grand bravo.
pourrais tu donner un peu plus de précisions pour la mise en place des doubles vitrages: calage, joints, parecliose, méthode de fixation, canalisation d'évacuation d'eau.Merci

Sébastien Alves
( Modifié )

Merci TyCoat .

Effectivement le bardage a été un boulot de fou 😥

Pour le double vitrage, un ami du métier est venu m'aider. Rien de particulier, il suffit de caler correctement ta vitre et installer les pare-closes. Petits trous discrets pour l'évacuation des éventuelles infiltration et installation de mastic de vitrier.

laloye
( Modifié )

Bonjour
Puis je savoir comment vous avez fait vos pentes du toit?
Avez vous raboté les solives?
Cordialement

Sébastien Alves

Bonjour,

Pour les pentes du toit, j'ai simplement réalisé un plancher par l'intérieur fixé aux murs. Et ce plancher a été réalisé avec des pentes pour l’évacuation de l'eau. Je vous laisse consulter la rubrique "Le toit" de cet article, il y a quelques photos.

spicy
( Modifié )

Je suis en cours de finition de mon abris et je voudrais vraiment te remercier car tes photos m'ont beaucoup aidé !!!

Sébastien Alves

Content que cela ait pu t'aider ... n'hésites pas nous partager tes réalisations ;-)

laloye
( Modifié )

Bonjour,
Je construis un local technique de piscine dans le même esthétisme que le votre. Je voulais savoir la valeur de l'écartement de vos lames de bardage?
Merci

Sébastien Alves

Bonjour,

espacement de 15mm entre chaque lames ... attention le pare-pluie doit être compatible à ce genre de bardage => noir/anti-uv

laloye

Bonjour, désolé de vous embêter de nouveau
C’est 15 mm d’espacement en face entre les lames ou 15mm d’écartement en les 2 pentes du bardage (avec un tasseau d’épaisseur de 15 mm)?

Pratou
( Modifié )

Waw félicitations bravo le projet est top! Petite question, le pare pluie on peut le mettre directement sur parpaings?! Avec quoi le fixes-vous dans ce cas? Et le bois dessus? Merci d’avance

Sébastien Alves

pare pluie on peut le mettre directement sur parpaings

Je ne maîtrise pas les techniques de pose sur parpaings, mais je ne vois pas pour quelles raisons on ne pourrait pas le faire.

Je t'invite à aller voir la documentation technique du fabricant pour ce cas de figure.

MAM78

Superbe réalisation, Aurais-tu conservé un plan que tu pourrais partager.
Si tu as également la liste matériaux avec leur. Ce serait Top ?
Je suis en cours d'élaboration d'un projet similaire.

Cedricalex
( Modifié )

bonjour

l arase cote extérieur vous la fixez sur l OSB

MERCI

Sébastien Alves

Bonjour Cedricalex,

c'est une question ?

Cedricalex

oui mais j ai trouve la reponse
merci

Le Bois par les Sens
( Modifié )

Les patch noir, ce sont les endroits ou tu as percer pour insuffler ?

Sébastien Alves

C'est ça.

Tof49

Bonjour,
Une très belle réalisation.

Je dois réaliser un abri de jardin de 12 m2 (mais sans la partie couverte) et après avoir vu ce que vous avez fait je vais essayer d'arriver au même résultat.

Est-il possible d'avoir votre plan sketchup pour m'en servir comme base pour le mien ?

Daviiid62
( Modifié )

Bonjour,
Superbe réalisation. Avez vous des photos des fixations du toit au reste de la structure ? Ou à défaut un détail de comment celle ci est réalisée ?

Merci :)

Sébastien Alves

Merci Daviiid62 .

Pour répondre à ta question, voir =>

Tout simplement vissait sur les murs périphérique.

laloye
( Modifié )

Voici le mien en suivant l'exemple de celui-ci! Me manque juste les couvertines.

Sébastien Alves

Très jolie, content que cela ait pu t'inspirer.
