Aspirateur avec cyclone
+

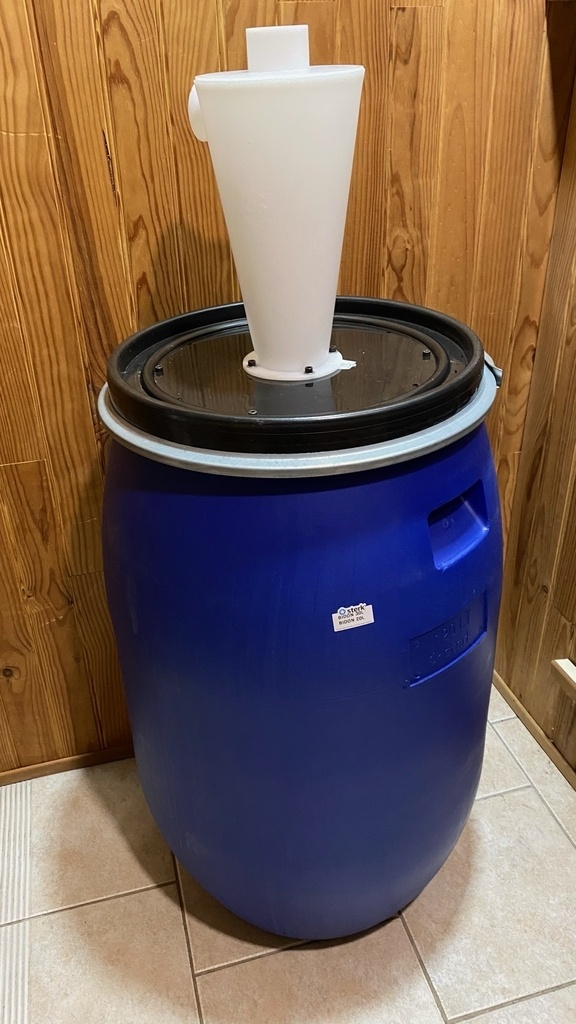

Voici la description de mon aspirateur équipé d'un cyclone.
D'après ce que j'ai pu voir , cette solution est très intéressante et m'évitera de remplir des sacs d'aspirateur!
J'ai choisi un fut en plastique , peut être un peu surdimensionné ! on verra à l'usage et lors des tests.
J'ai opté pour la fabrication d'un clapet de mise à l'air que je vais expérimenter très prochainement.
Voici quelques photos du montage.
Je réalise beaucoup de pièces à l'aide de ma CNC, ce qui rend la tache assez facile...

Liste des articles

Mis à jour

Partager

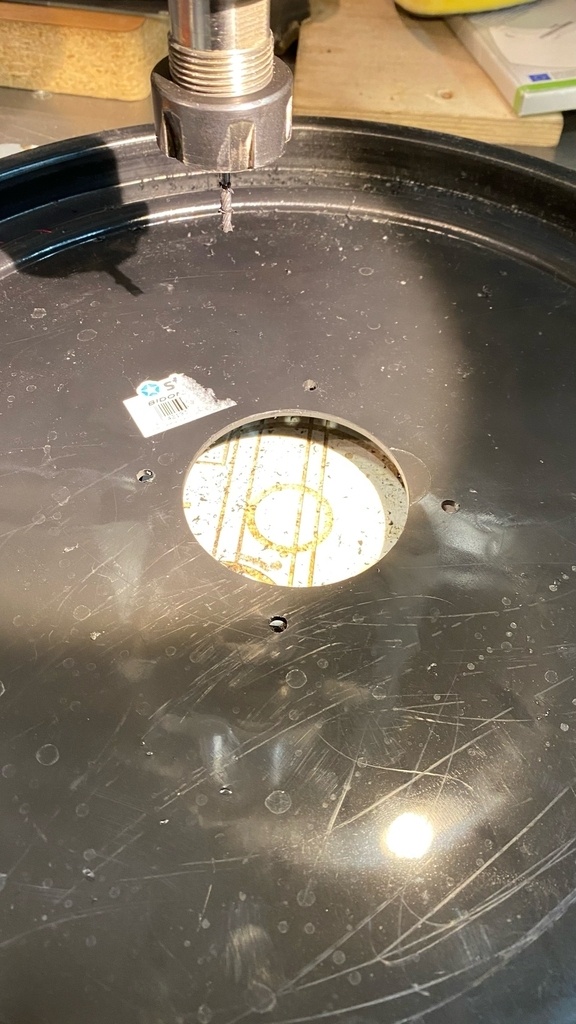

L'usinage du couvercle

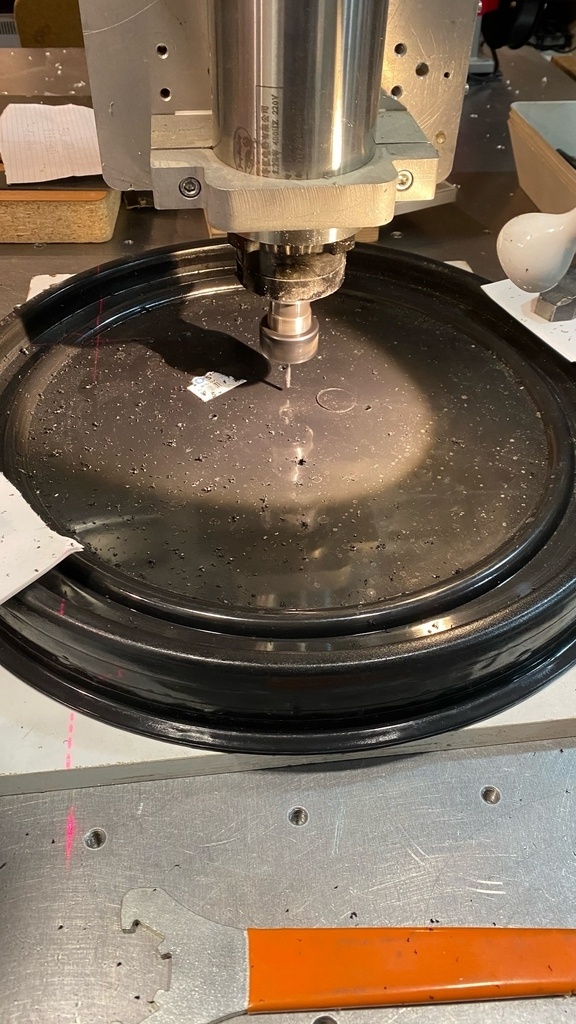

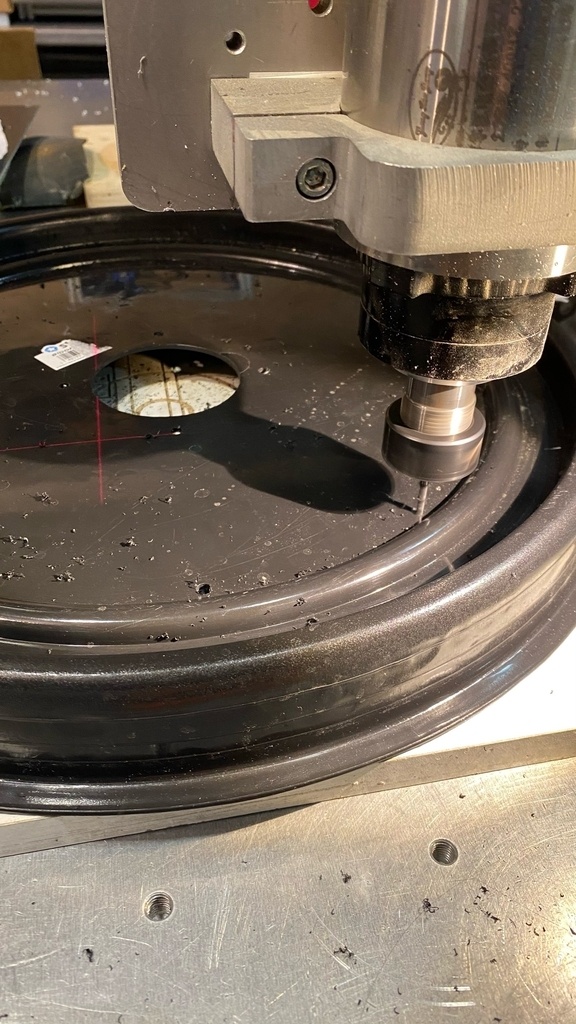

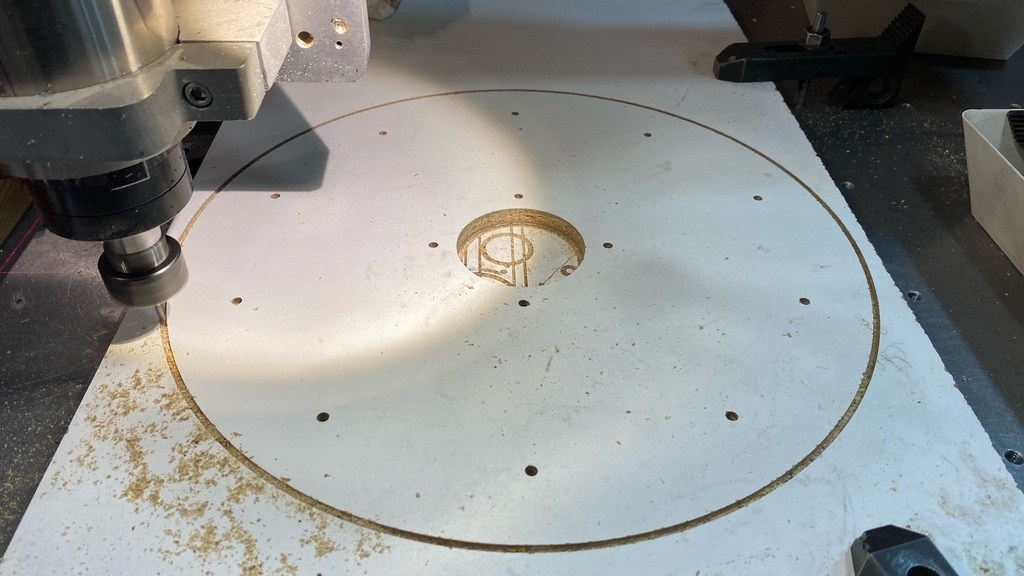

Un peu d'usinage..

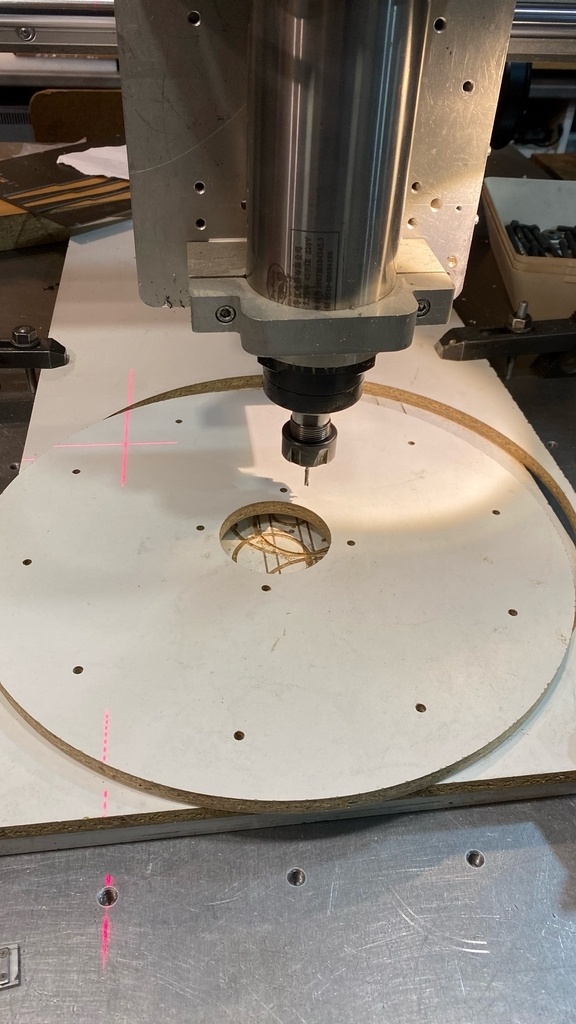

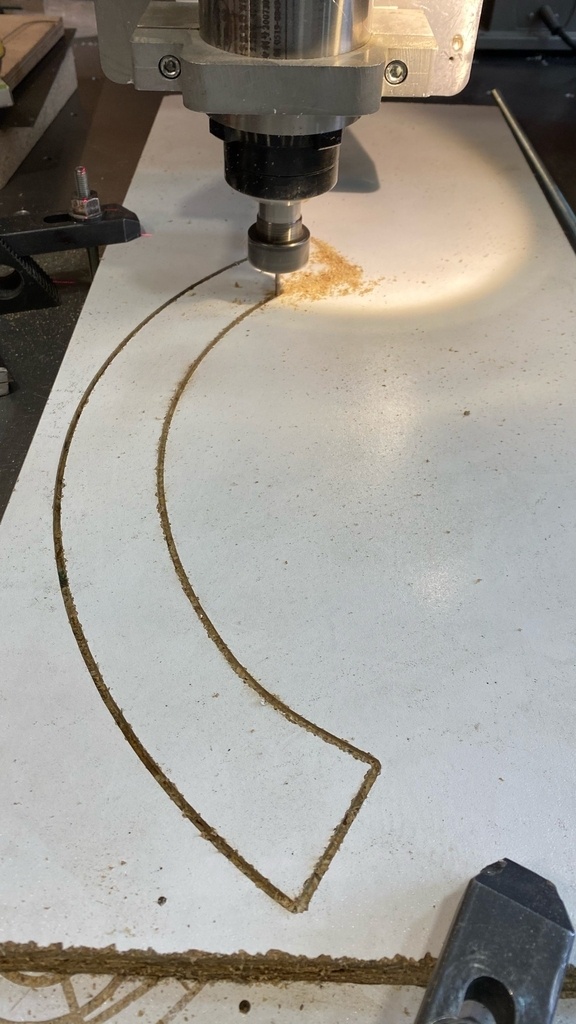

le couvercle en plastique et la plaque de renfort en stratifié de 12mm.

Publié Mis à jour

Partager

Le clapet de mise à l'air

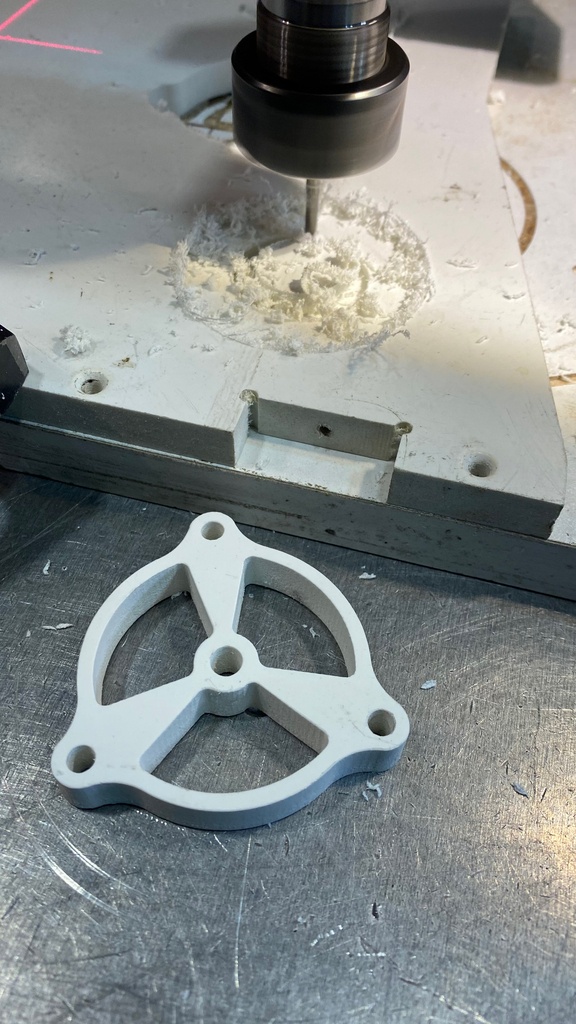

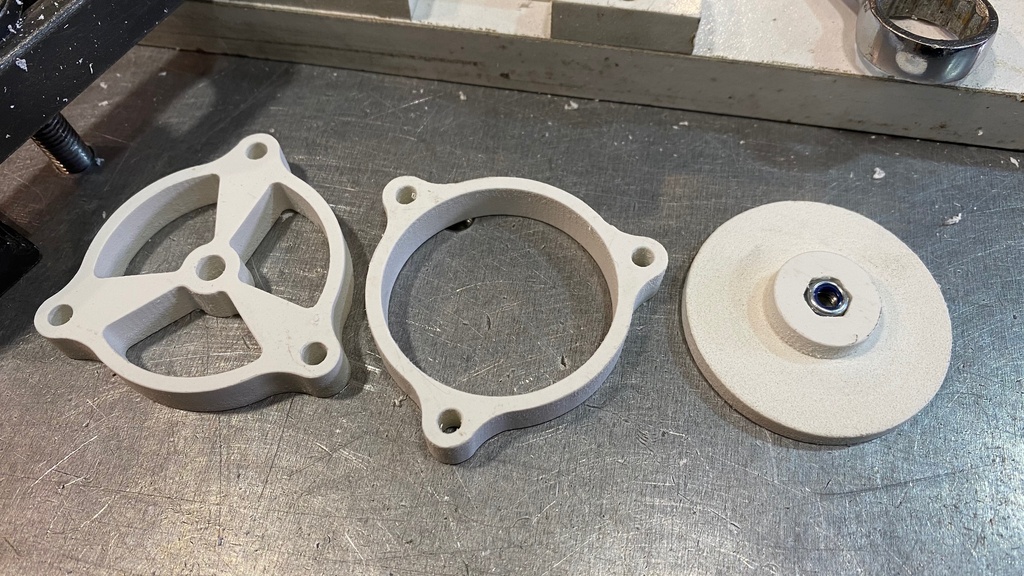

Voici les photos de la fabrication des pièces qui composent le clapet de mise à l'air en cas de dépression importante. Cela va éviter de plier mon fut en plastique !
Il manque le ressort qui ne devrait pas tarder à arriver!

Publié

Partager

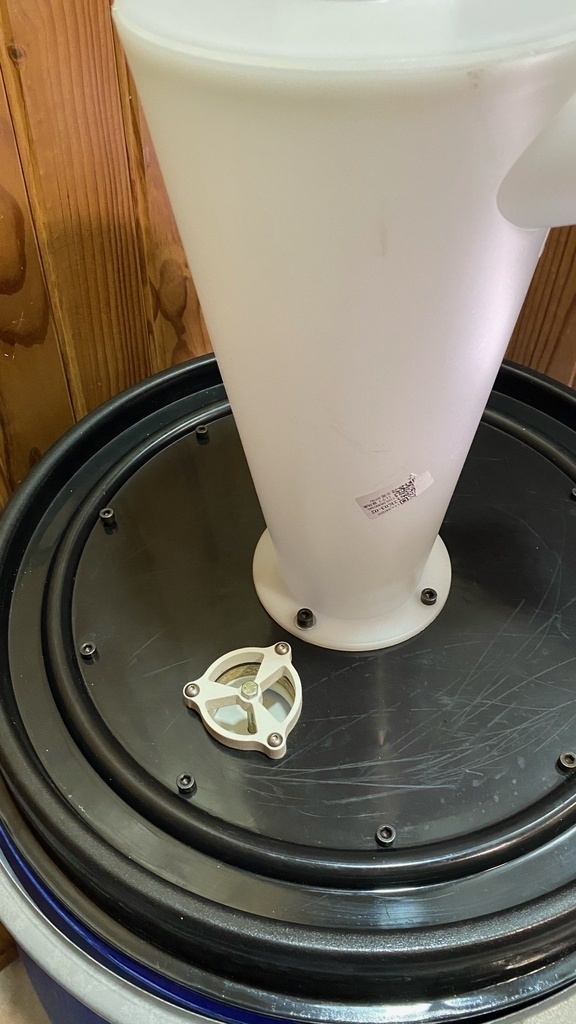

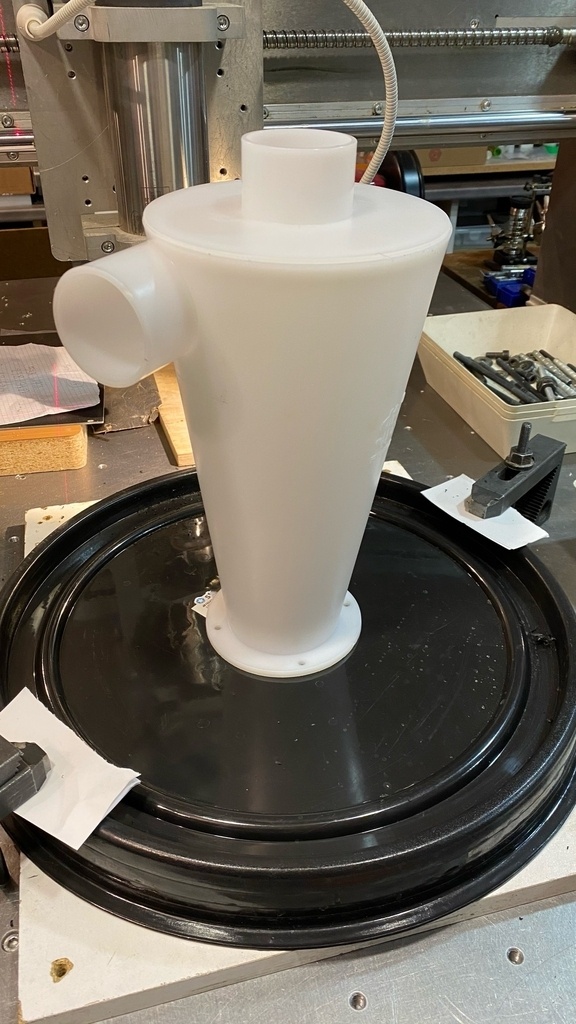

Le cyclone monté sur le couvercle

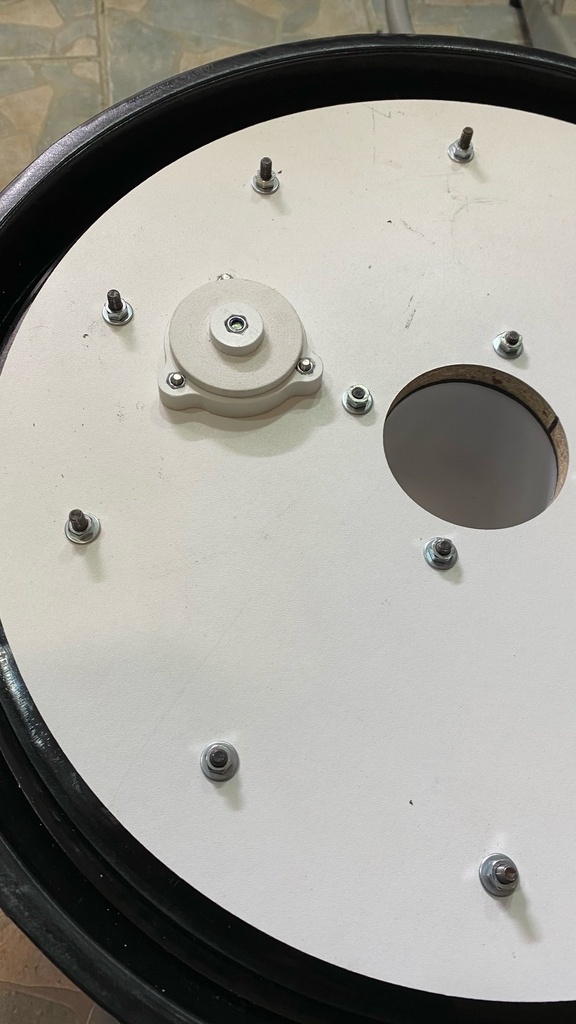

le cyclone est fixé au couvercle, il faut maintenant adapter les tuyaux!
Les orifices du cyclone sont en diamètre de 50mm , les tuyaux sont en 40.
Avec le cyclone je n'avais pas d'adaptateur...

Publié Mis à jour

Partager

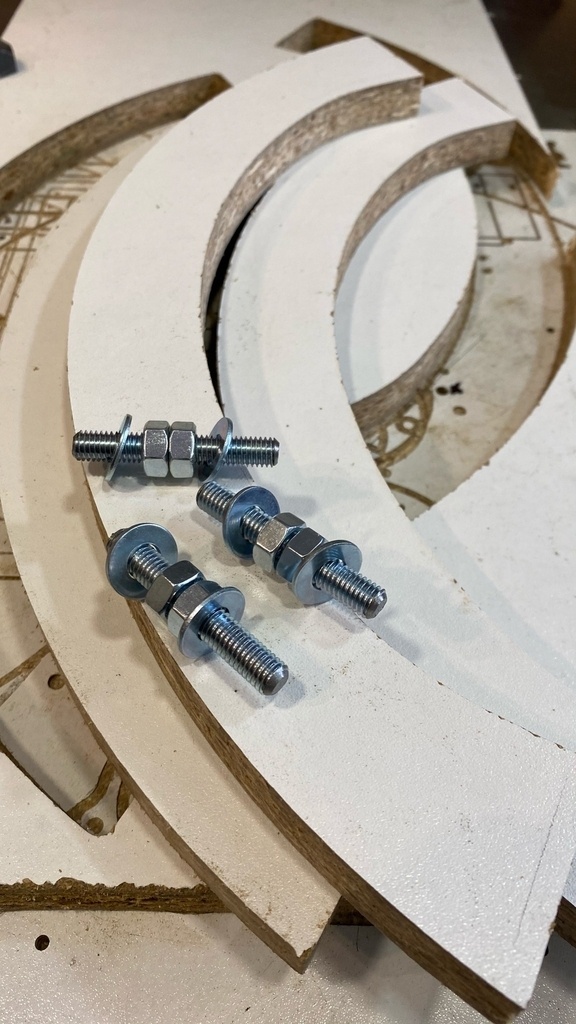

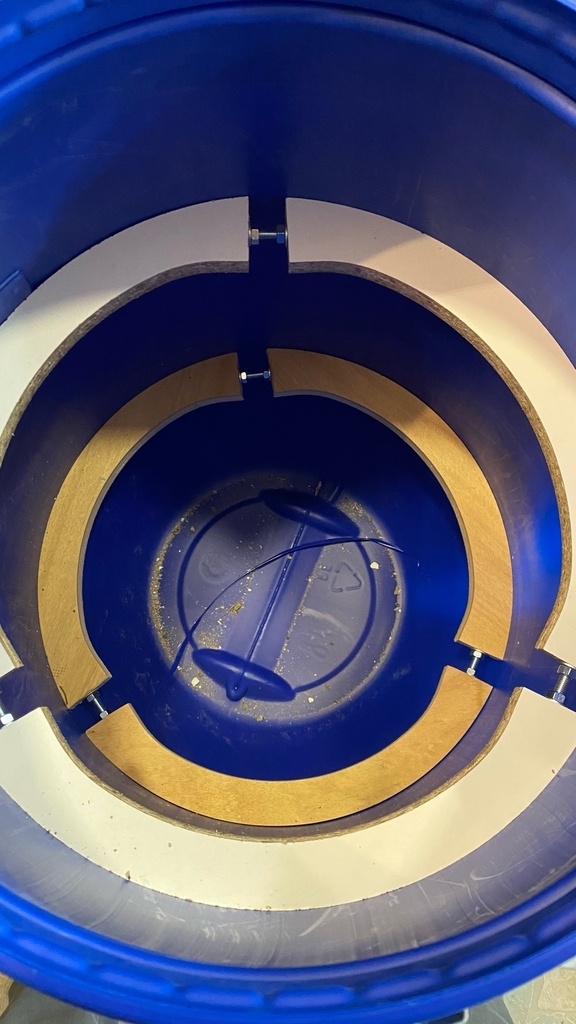

Renforts du fût plastique

Vu le fut ! les renforts sont utiles.. sinon ça plie et vite !!!

Publié

  Ce pas à pas présente un projet en cours de réalisation.


Discussions

Olivier Vosges  a publié le pas à pas "Aspirateur avec cyclone".
il y a 3 ans
Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

Avec un contenant en plastique, tu aura des problèmes de flambage des parois à cause de la dépression. Un seau métallique aurait mieux résisté. En l'état, il faut que tu mettes des renforts pour limiter.

vimilon43

Bonjour, peut être pas avec son clapet intégré judicieux

Olivier Vosges
( Modifié )

oui c'est exact, c'est ce que je vais faire. je suis en train de dessiner les renforts et je vais les mettre en place.

Cadeau que l'on m'a offert avec un don sur l'AdB :)
( Modifié )

Parfait. Je voulais être sûr que tu l'imploses pas ton réservoir ;)

Olivier Vosges

oui merci !!! le fut étant un peu gros , donc un peu souple! mais ça fonctionne.

Olivier Vosges  a publié l'article "Renforts du fût plastique".
il y a 3 ans
L'Ecorce du Sycomore
( Modifié )

Salut. Merci du partage d'experience.

Tu as acheté la partie cyclone toute faites?

Olivier Vosges
( Modifié )

Oui le cyclone est tout fait, de bonne qualité et peu couteux.
Chez ALiExpress,
fr.aliexpress.....27426c37nhSB0U
Sinon y a chez Amazon , plus rapide!

L'Ecorce du Sycomore

olivier88 Merci 👍

luleel

J'ai aussi mis un cyclone similaire pour aspirer les copeaux de la raboteuse. Par contre je n'ai fait que serrer les 3 boulons du cyclone sur le couvercle du tonneau, sans aucun renfort ou valve. C'est un tonneau alimentaire de 50L. Au départ le flexible était celui d'un aspirateur et parfois les copeaux s’agglutinaient et provoquaient l'affaissement du tonneau. J'ai changé pour un plus gros (80 ou 100mm) et depuis plus aucun soucis.

Par contre la vitesse à laquelle il se remplit est hallucinante.

Olivier Vosges
( Modifié )

Salut luleel , merci pour ces infos.
Je n'ai pas encore essayé sur la raboteuse !
Il ne plie pas ton bidon ?
Je vais certainement changer le diamètre du tuyau! tu passes de 80/100 à 50 ? peux tu STP envoyer une photo de ton cyclone !

luleel

C’est le cyclone à 25€ sur amazon. Le bidon pliait lorsque les copeaux créaient un bouchon, avec le bon flexible plus de soucis.
Je passe du 80 à environ 50-60 avec de l’adhésif du genre power tape. Pas très esthétique mais ça fonctionne

TheG
( Modifié )

salut,
La soupape de mise à l'air est faite en 3D ?

Olivier Vosges

Non usinage CNC, mais cela peut se faire en impression 3D sans problème.

denisjl

Bonjour.

J'ai essayé la soupape décrite ici: forum.copainde...pic.php?t=19693

Dans mon cas, ça a RETARDÉ l'implosion du bidon; mais le temps que je percute l'origine du bruit bizarre... :-D
