Allez je me lance pour mon premier Pas à pas.
Amateur, débutant, je vous présente ici la réalisation de mon premier projet réalisé avec un combiné stationnaire;)
La réalisation est loin d'être parfaite mais j'en suis quand même fier.
Vous y verrez certainement des défauts et je suis preneur de tous conseils, bienveillant bien sûr, afin de faire mieux sur un autre futur projet.
j'évoque aussi les difficultés rencontrées et les solutions de contournement que j'ai trouvé.
si vous avez des idées autres, je suis bien sur preneur.
Merci à L'Ecorce du Sycomore pour son pas à pas de table ovoide dont je me suis TRES TRES largement inspiré.
Table ovoide l'ecorce du sycomore
Liste des articles
Réalisation du pietement

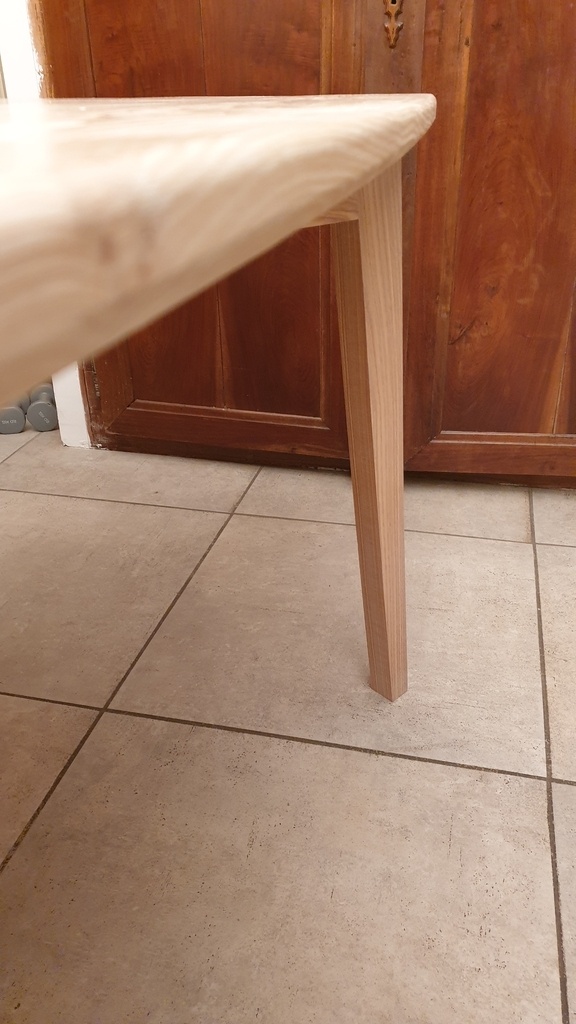

Le principe du piètement repose sur 2 traverses assemblées en croix à mi-bois et 4 pieds inclinés à 5° par rapport à la verticale.
Le piètement est réalisé à partir de plateau brut de 54 mm.
Apres passage dégauchissage et rabotage pour obtenir des sections de 40 x 75 mmm,
Mises à longueur à la scie radiale.
Ensuite toupillage des pieds pour obtenir l'arrondi arrière (Fer de rayon 40)
Difficulté : régler le porte outil pour obtenir un arc de cercle bien centré sur l'épaisseur du pied

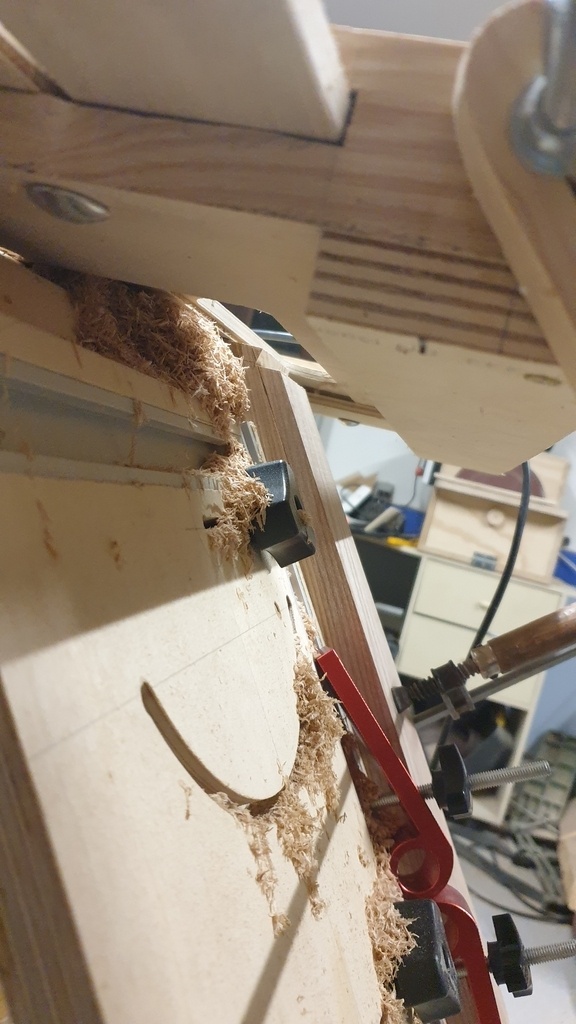

Réalisation d'un gabarit en mélaminé avec sauterelle de maintient pour usiner les pieds effilés.
Les pieds font 40x40 de section au sol et 75X40 au niveau des traverses.
Usinage à la toupie, au bouffe tout sans difficulté particulière.

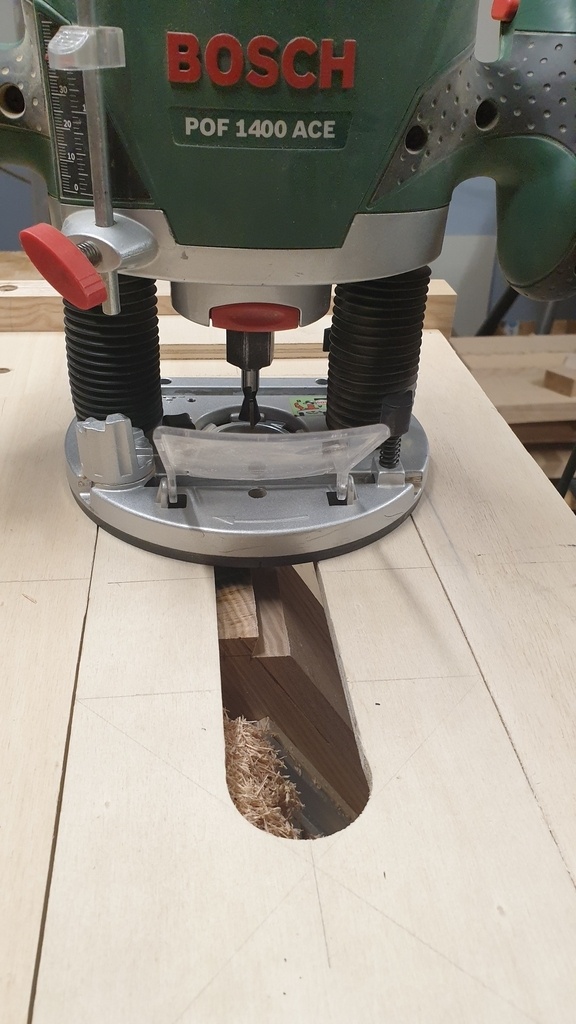

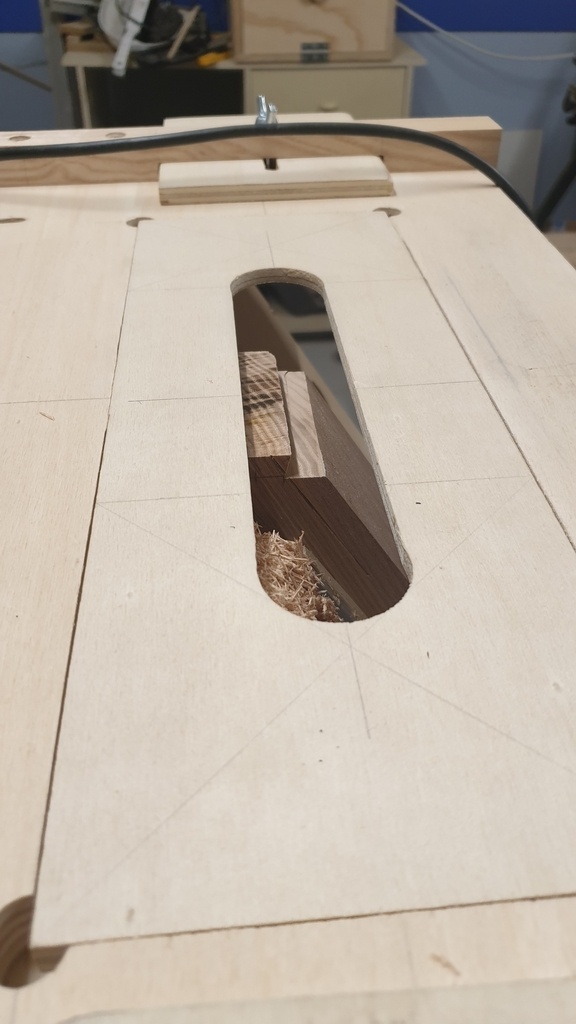

Réalisation de l'assemble des traverses par assemblage mi bois - Angle des traverses de 60°
avec un gabarit en contreplaqué pour usinage à la défonceuse avec mèche hélicoïdale.

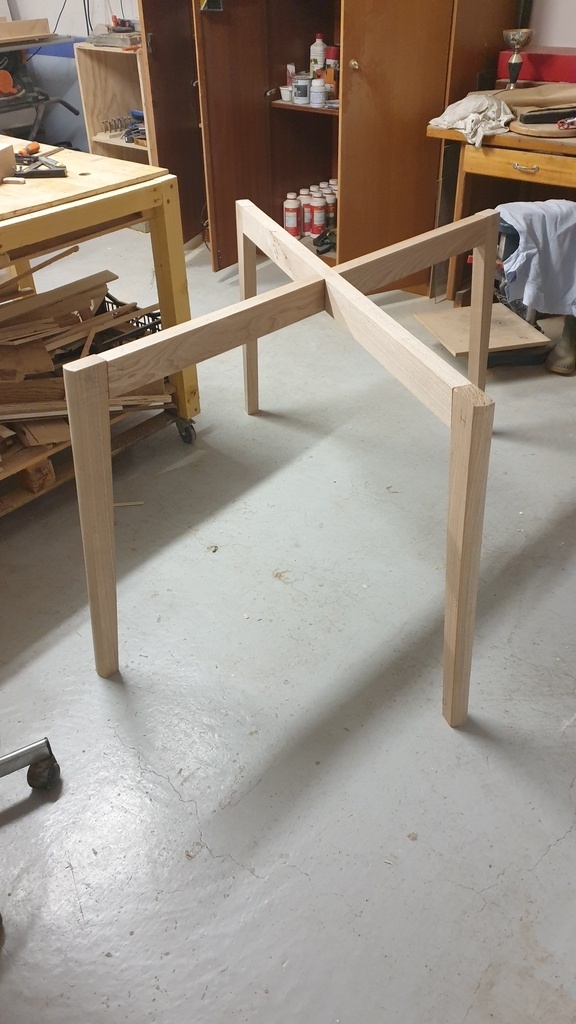

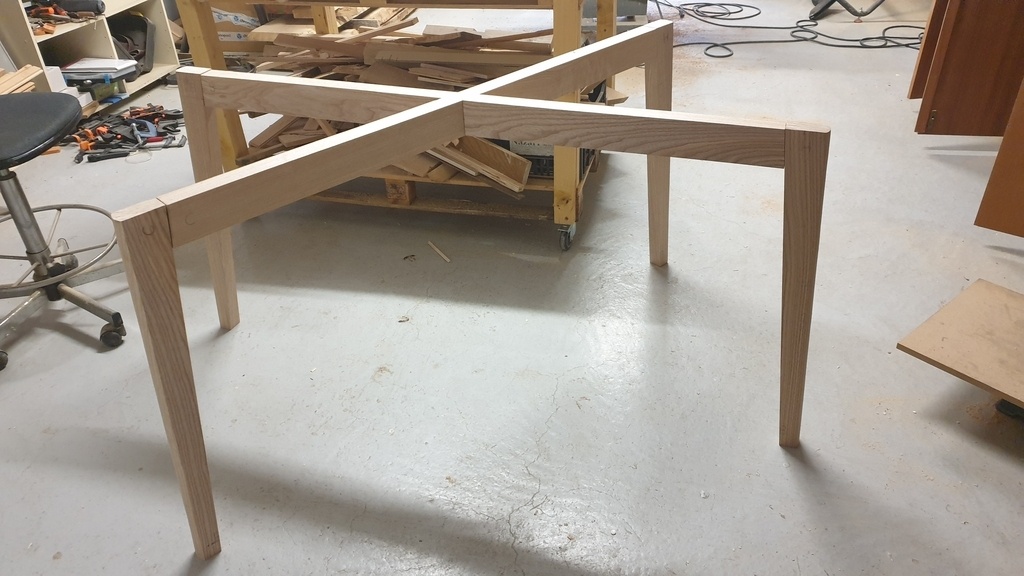

Assemblage des pieds et des traverses.
Le principe retenu est des faux tenons de 12 mm
les faux tenons de 12 mm ont été réalisés en frêne de 50 X 12 arrondi à la toupie avec fer Demi rond de rayon de 6 mm .
Les tenons font 120 mm de long.

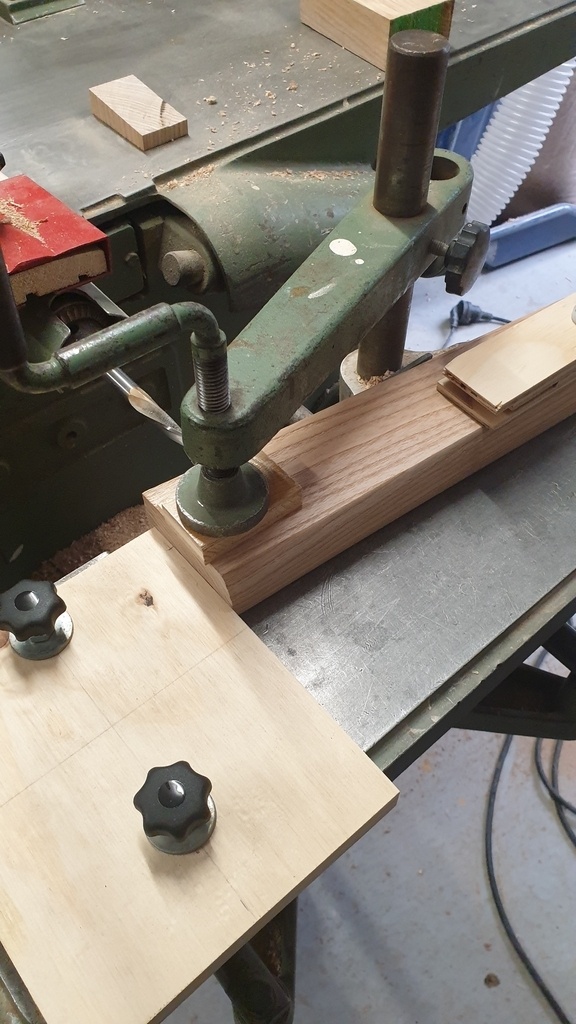

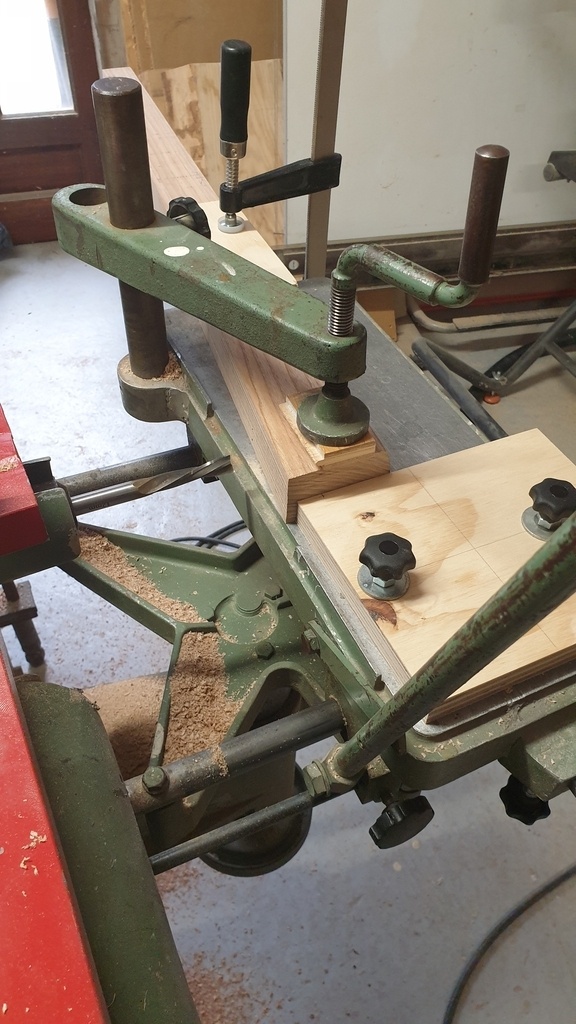

N'ayant pas de Domino, j'ai réalisé mes premières mortaises avec la lurem 260 de 1970, fraichement rénovée.
Difficulté : comme je n'avais pas assez réfléchi en amont,
j'ai dû faire un montage d'usinage pour maintenir les pieds et traverses en position.
Si j'avais réalisé les mortaises avant usinage des pieds et coupes en biais des bouts de traverses, j'aurai évité cette difficulté et gagné en précision.
Ceci étant, en prenant du temps et en respectant les parements, je n'ai pas eu de desaffleur.
Quel plaisir d'avoir des tenons et mortaises bien ajustés et qui font un jolie bruit de bouchon de champagne lorsque l'on retire le tenon...

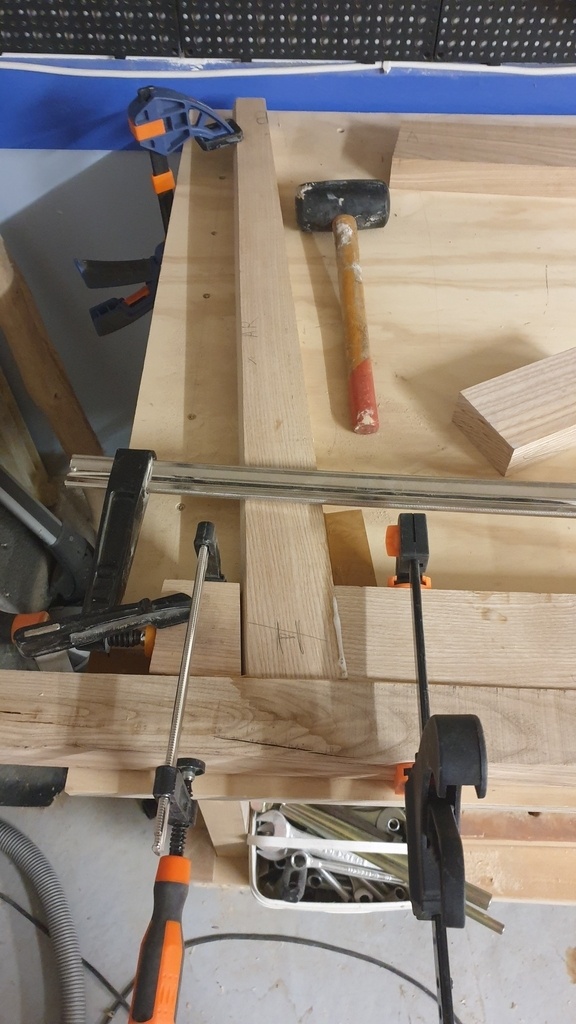

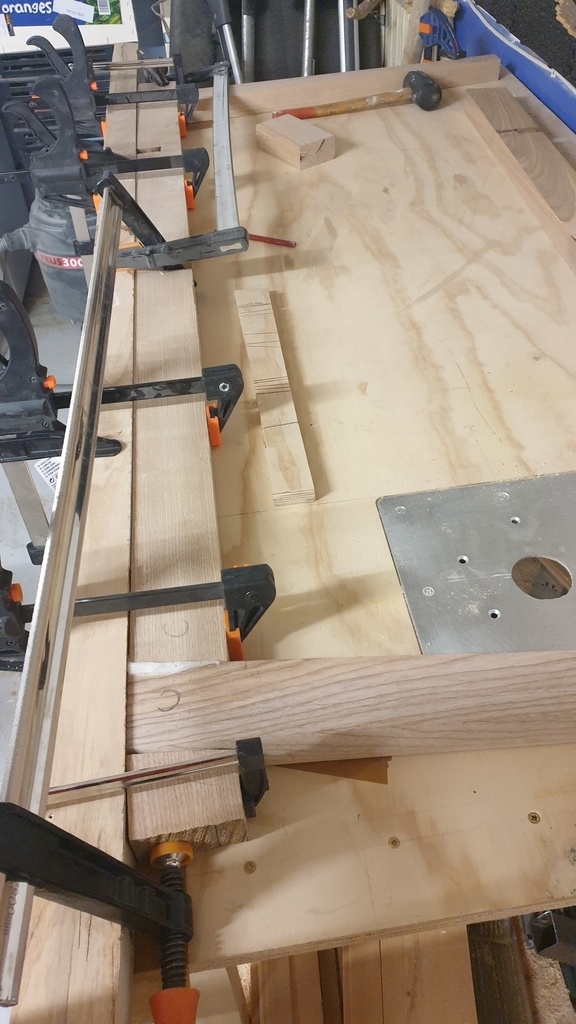

Pour le collage, rien de compliqué - Un petit montage pour le serrage.
Pour la réalisation des raidisseurs de traverses , la réussite n'a pas été totale pour les queues d'arrondes femmelles...;
Pour les males, j'ai vraiment vu l'interet du gabarit multi assemblage de samuel mamias qui m'a permis de faire les tenons inclinés sans aucune difficulté.

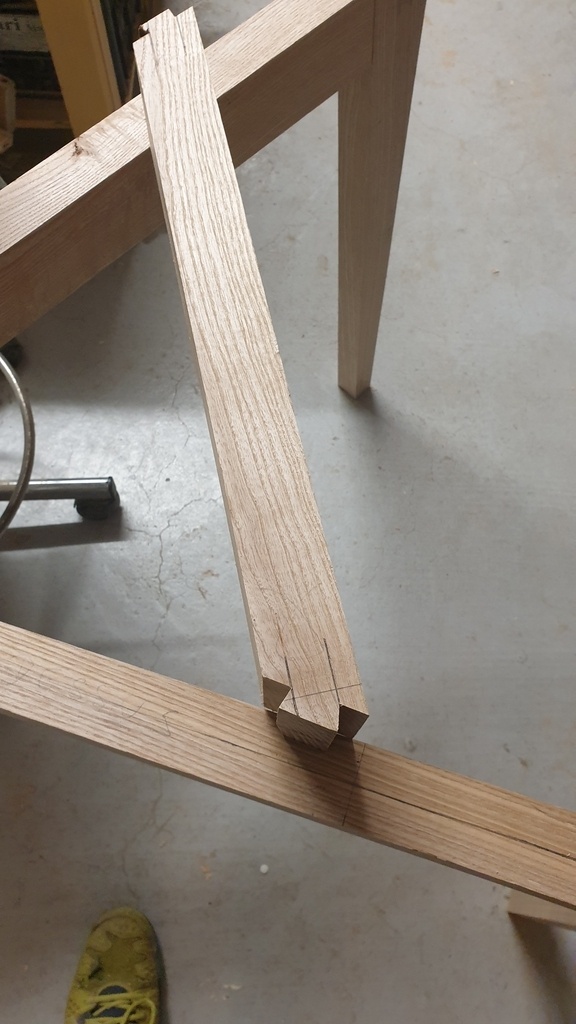

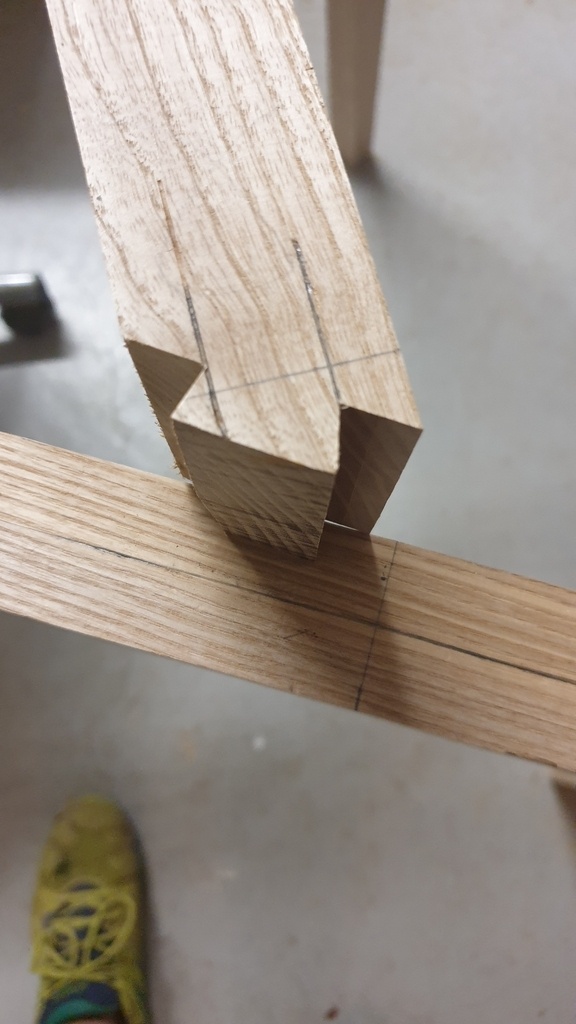

L'assemblage entre les traverses et les raidisseurs est fait par queues d'arondes.
Compte tenu de l'assemblage des traverses à 60°, les queues d'arondes étaient elles aussi à usiner à 60° ....
Que de bonheur d'avoir réalisé le fameux, le formidable, l'exquis gabarit multi-assemblage de Samuel Mamias Toutenbois .
Grace à celui ci, c'est un jeu d'enfant de faire des queues inclinées.
Pour les parties femelles, j'ai lamentablement Mer.. !!!!
Usinage trop large qui laisse du jeu ... bref plutôt moyen
Bref je ferais mieux la prochaine fois.
Réalisation du Plateau
Le plateau fait 1600 x 900 et en epaisseur 30 mm.
j'avais prévu de réaliser 6 planches de 180 de large , mais pour rappel c'est ma 1ère réalisation avec un combiné....
Ce qui devait arriver arriva, la rabot ne prend que maxi 140 mm.
Donc delignage de toutes les planches , nouveau dégauchissage, rabotage...; MAINTENANT JE LE SAURAIS

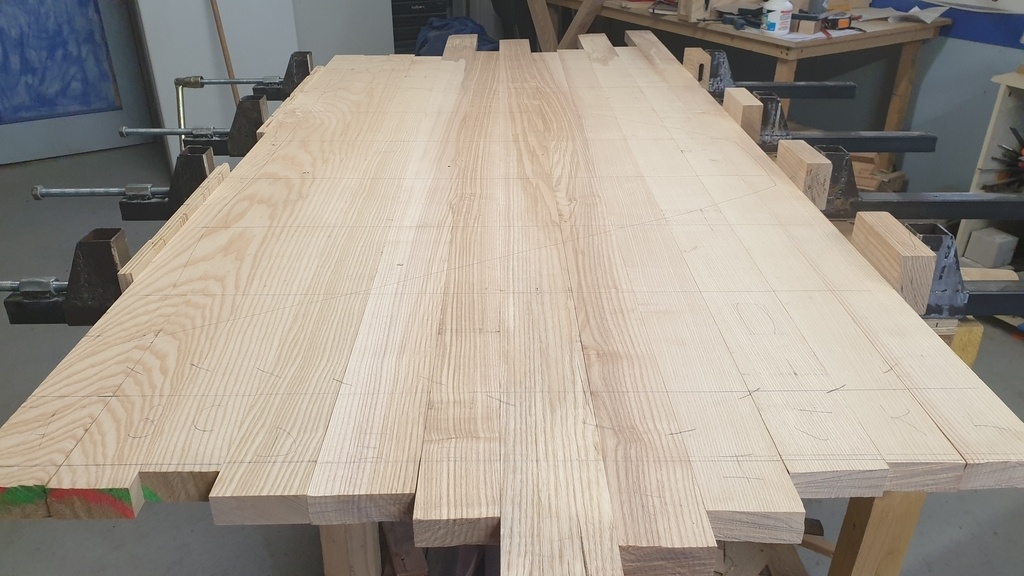

Au final 12 planches et 2 fois plus d'assemblage collage.
l'assemblage a été réalisé par lamello espacés de 200 mm, avec mes betises, j'ai du en mettre 90 !

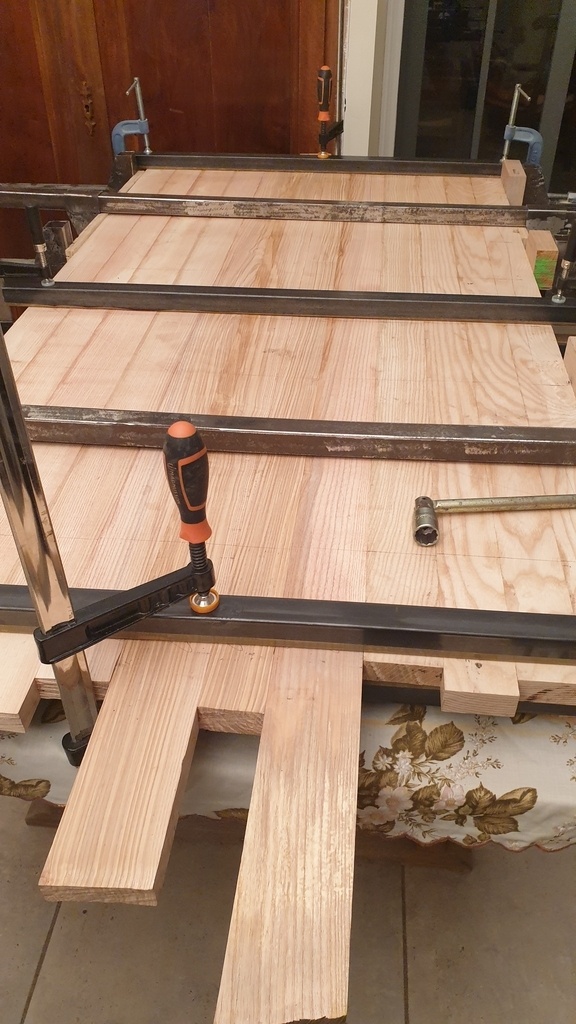

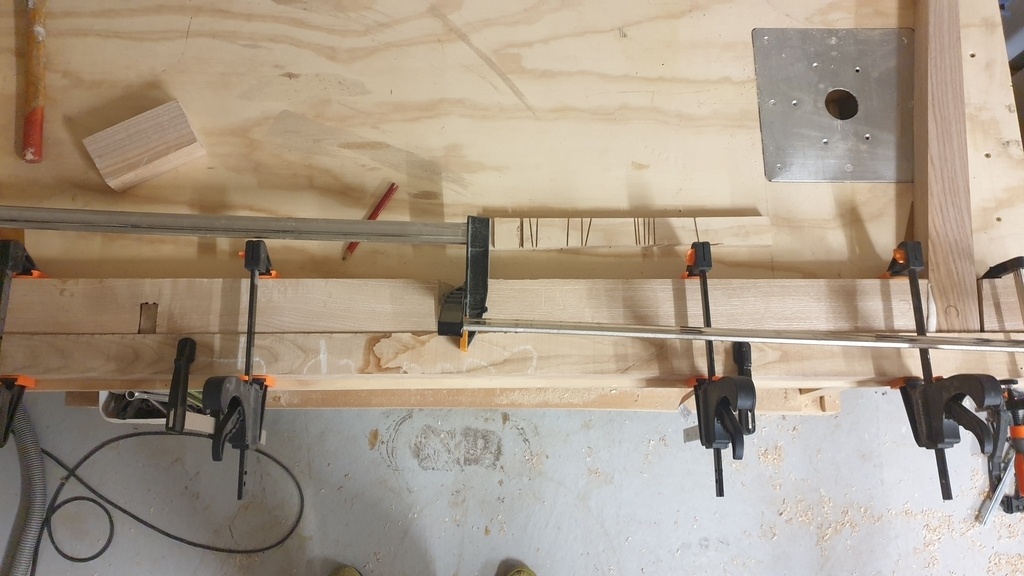

Serrage avec des dormants maison réalisés en tube de 35 sur lequels coulissent des tubes de 40x2, le tout avec un serrage avec une tige filetée de 14 mm.

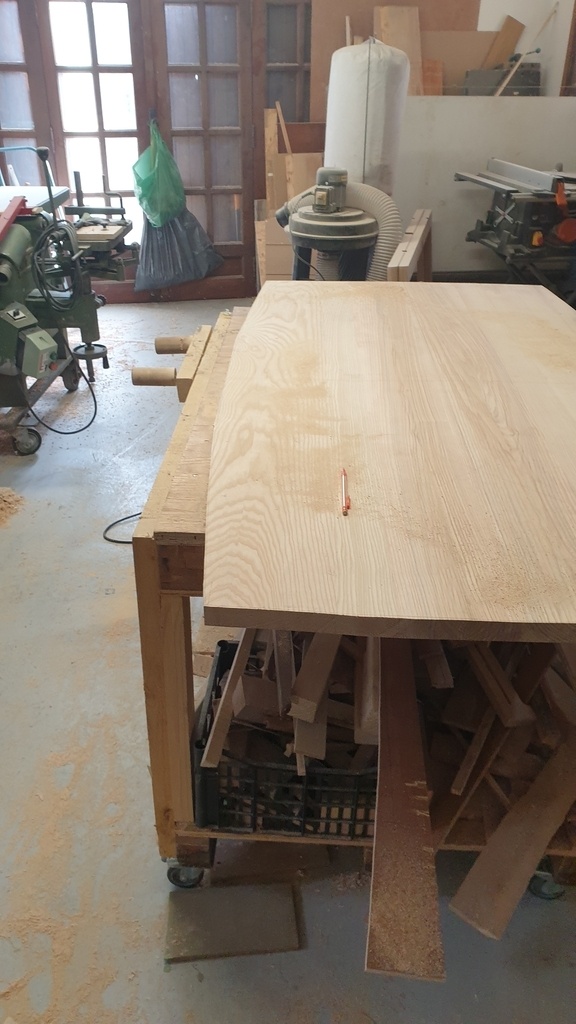

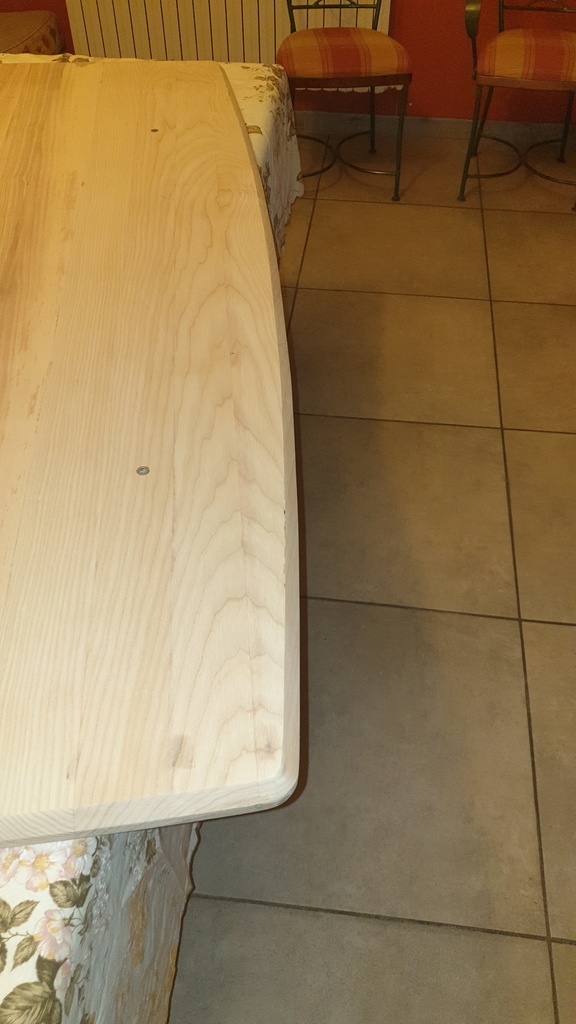

Pour la forme du plateau je voulais un léger arrondi sur les 4 cotés,
j'ai réalisé un gabarit en contreplaqué et tracé l'arc de cercle d'un rayon de 6m40.
Inutile de vous dire que le compas était trop petit.
Du coup, pour tracer l'arc de cercle j'ai calculé les coordonnées des points.
Pour ceux que cela intéresse, le lien pour le fichier, publié dans les plans Fichier de calcul d'un arc de cercle

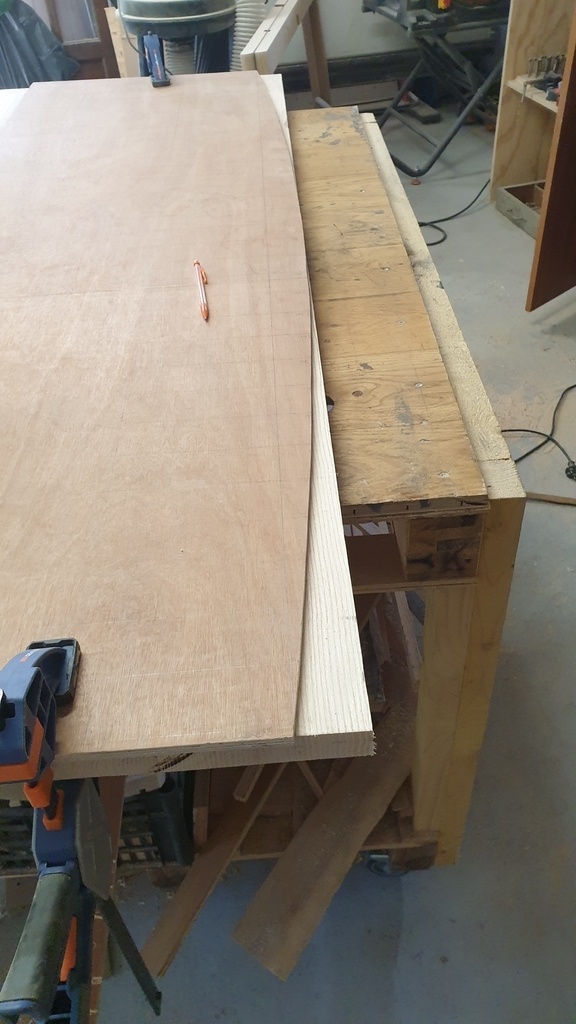

Traçage sur le contreplaqué, découpe à la scie sauteuse, ponçage du champ et roule ma poule.

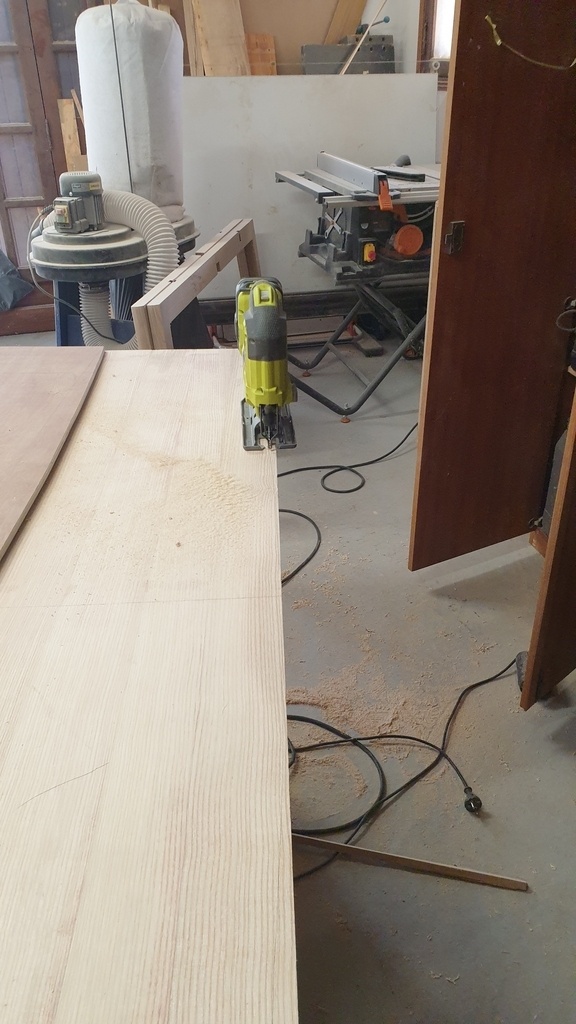

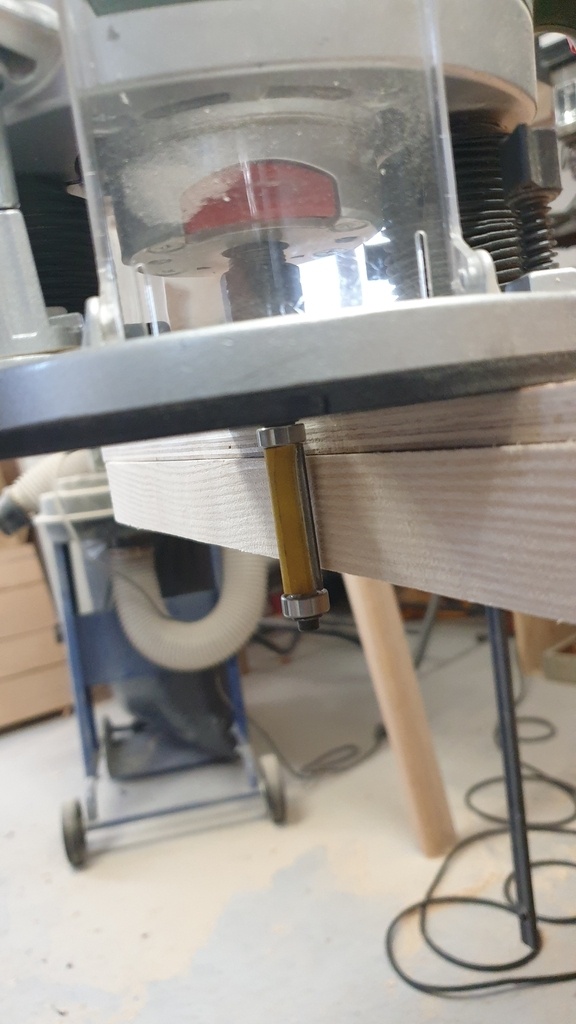

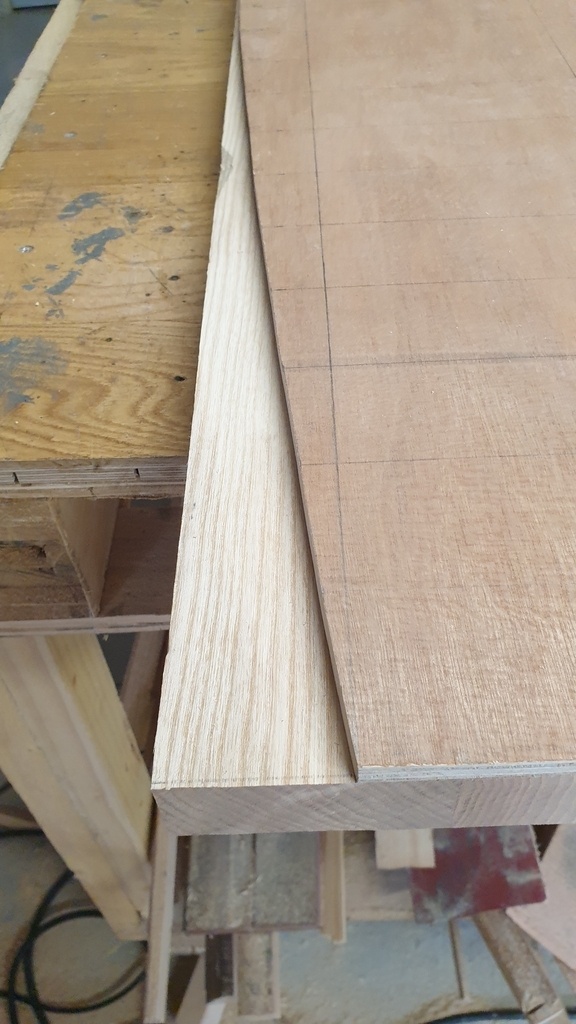

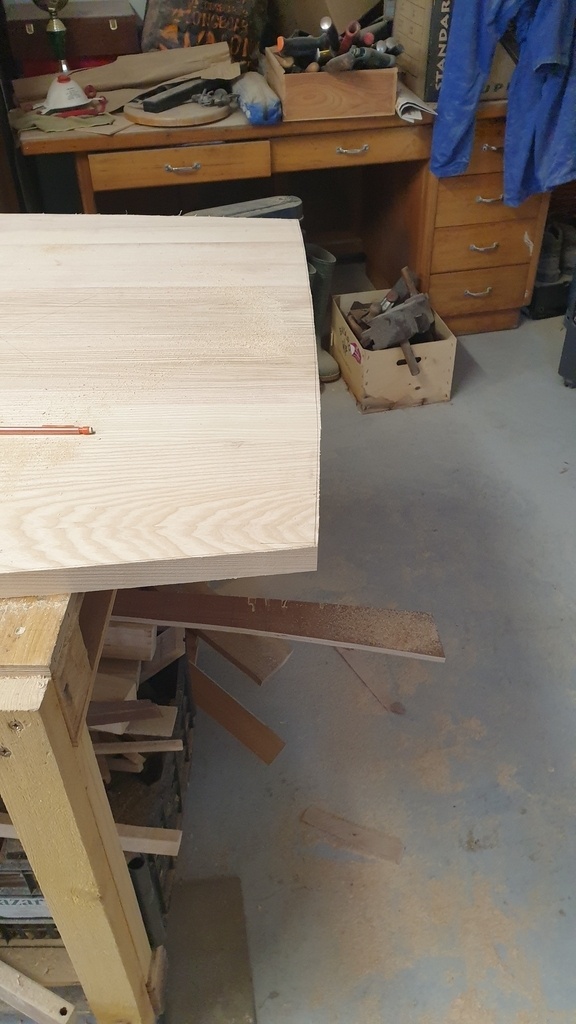

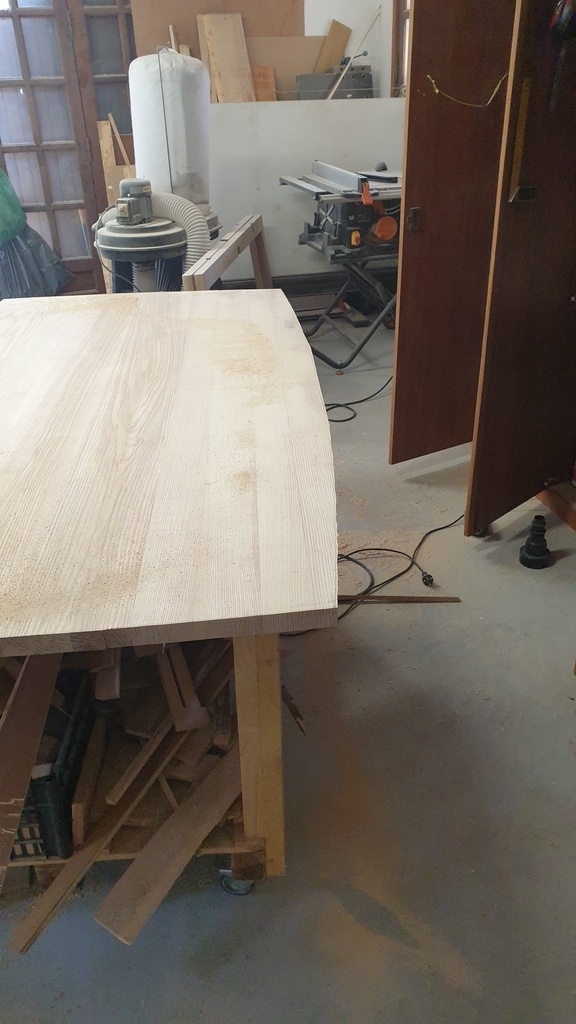

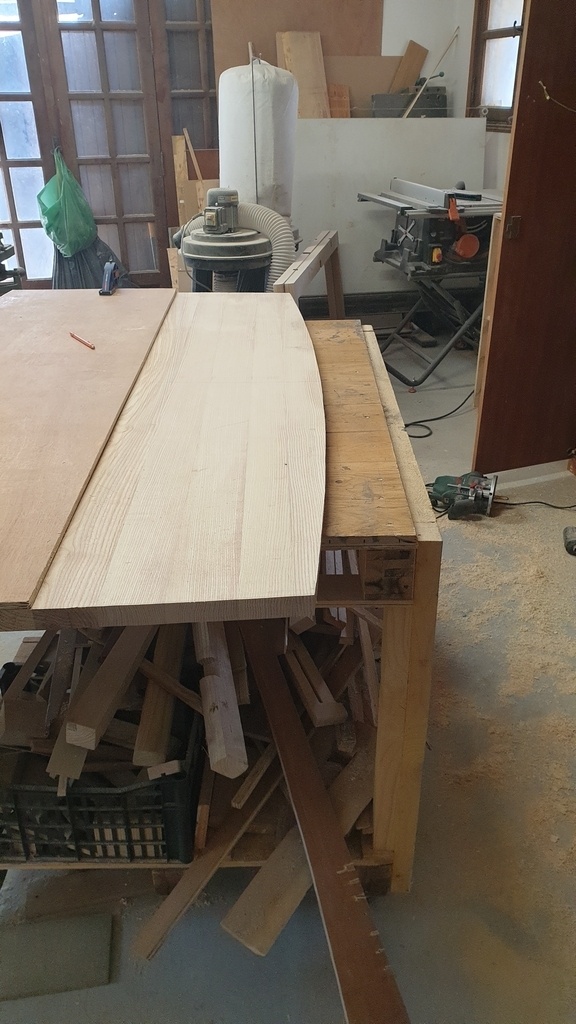

Traçage sur le plateau, découpe à la scie sauteuse, et mise au gabarit avec une fraise à roulement.
et ensuite on recommence sur les 3 autres cotés.

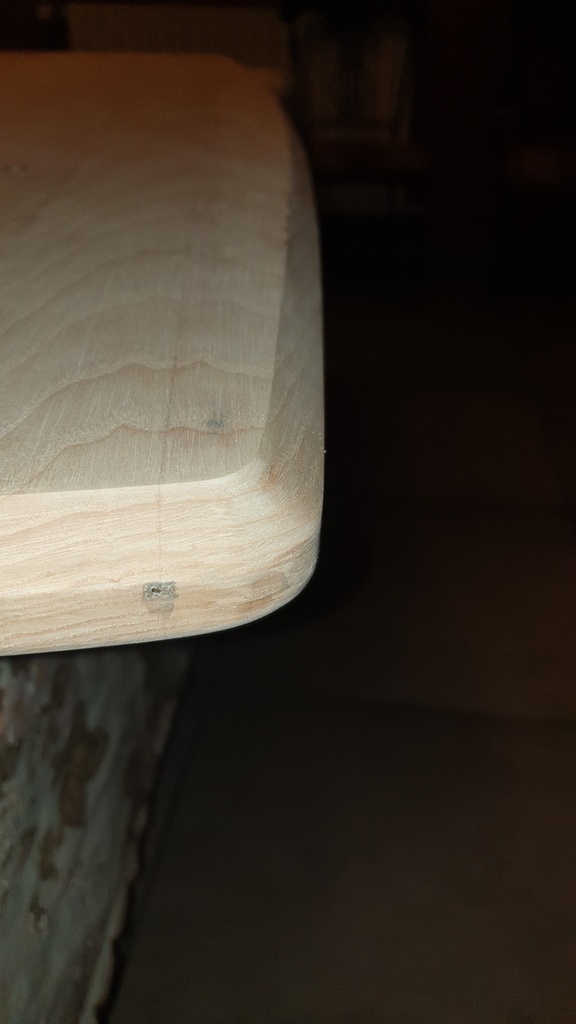

Pour enlever l'aspect Massif du plateau, j'ai chanfreiné le dessous avec une fraise à roulement à 45° et arrondi l'arete supérieure à la fraise de rayon 3 mm
La finition
Pour la finition, je voulais garder le naturel du frêne tout en ayant une protection costaud car cette table est prévue pour un usage quotidien.
je suis parti sur les produits rubio, qui sont certes chers mais faciles d'emploi.
Apres un poncage au 120, j'ai utilisé dans l'ordre :
- Préparateur intérieur
- Oil plus 2C white 5%
- Métalisant universel
Pour info, les produits sont vendus plus chers sur le site marchand de Rubio que chez mon négociant en bois .... CQFD

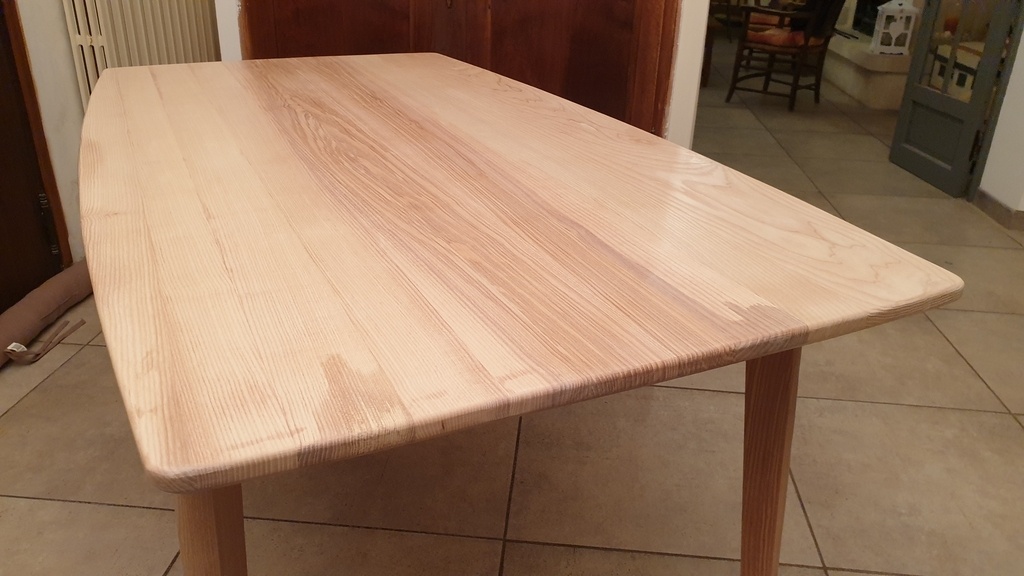

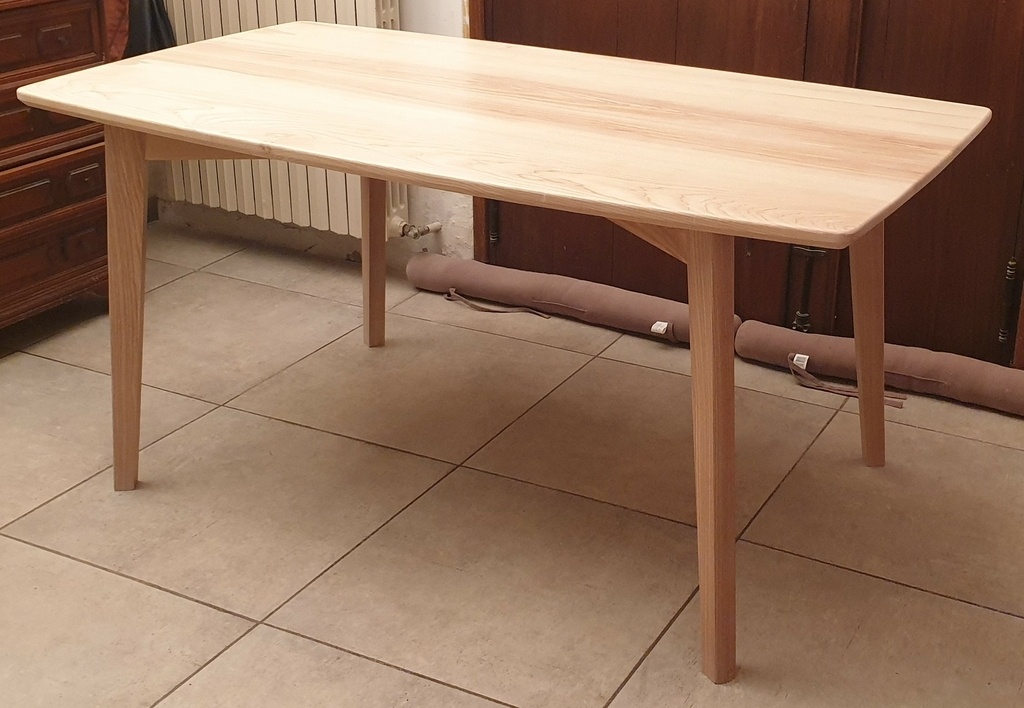

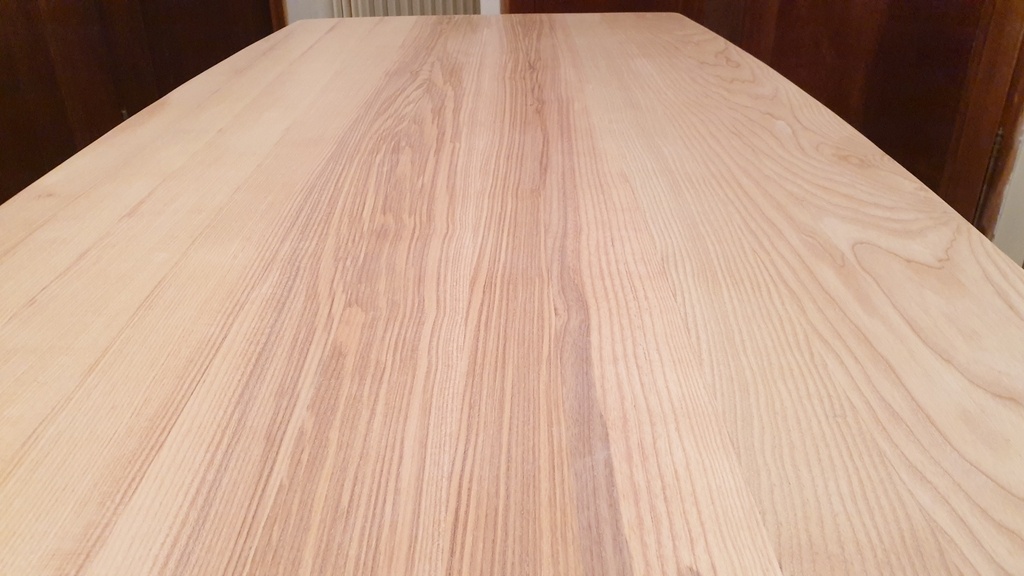

Au final, j'ai bien gardé l'aspect naturel et le rendu est très légèrement satiné
