Cloison ajoure en frene olivier

Cloison ajoure en frene olivier
+

bonjour a tous
aujourd’hui je post un projet en cour de réalisation
qui est une cloison ajoure en frêne olivier
il s’agit d'un chassie ou sont monte des lame avec une encoche a 45° pour faire brise vus dans une sale a manger
n'ayant pas pus réaliser de plan convenable a la main ou sur le pc

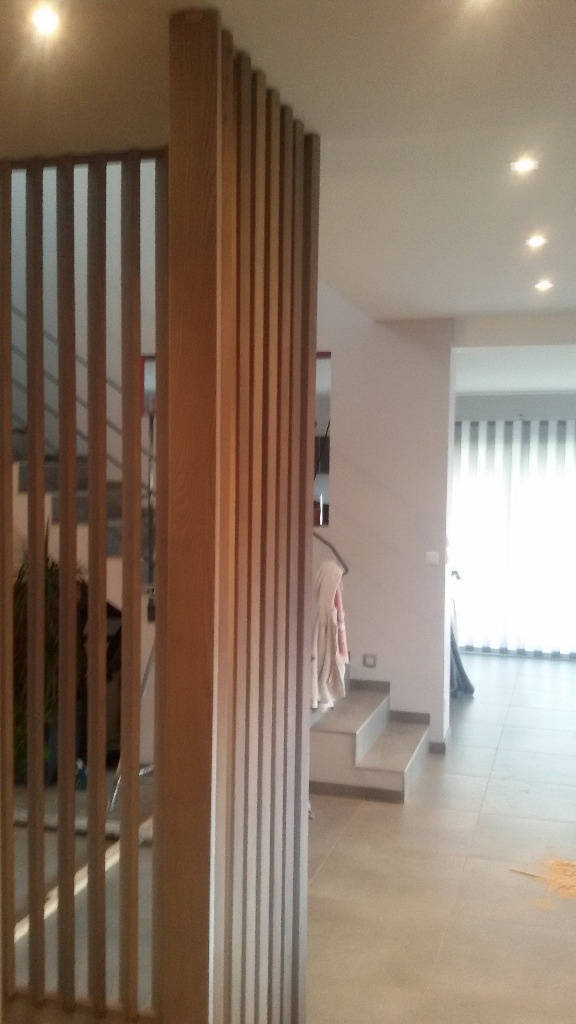

je joint dans le premier article une photo prise sur le net pour donner une idée du principe

Liste des articles

Mis à jour

Partager

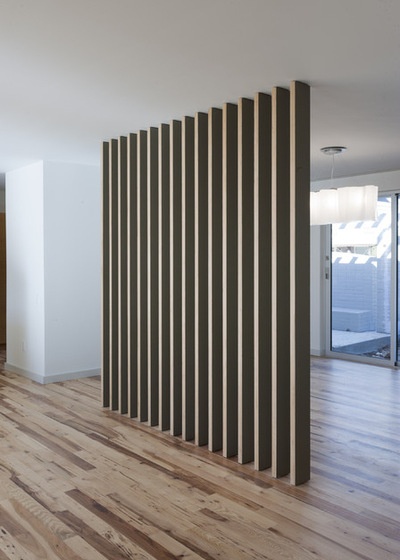

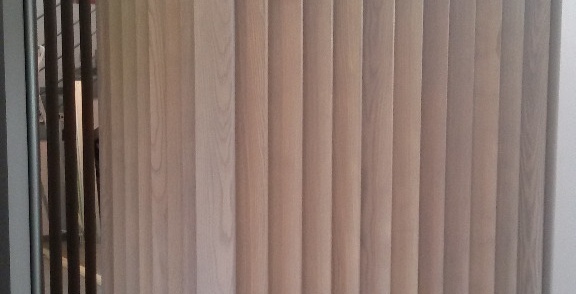

Le principe du chassis

comme dit en intro je n'est pas su faire un dessin convenable
je joint donc une photo prise sur Google qui représente a peut prêt le principe

le mien sera fait en frêne olivier

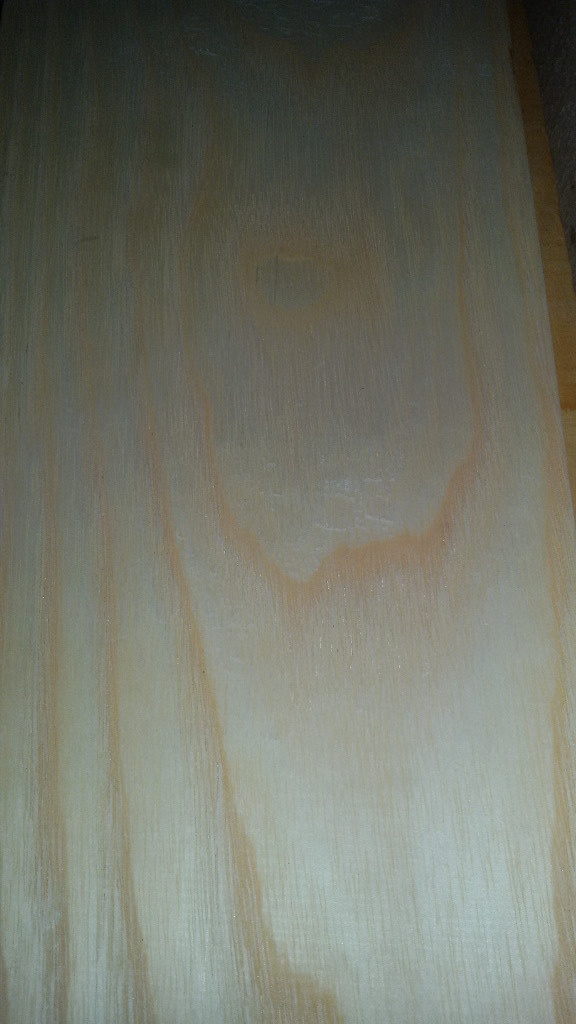

je ne connaissais pas se type de frêne avant cette réalisation
il s’avère d’après quelque recherche que c'est un frêne qui en poussé en milieu très humide et qui a développe un venage marron rouge en sont cœur .

la cloison formera un angle a 90°
elle disposera d'une embase inférieur et supérieur en section de liteaux de 22*40mm
sur lequel seront montées les lames avec une encoche en haut et en bas a 45° réaliser a la toupie

Publié

Partager

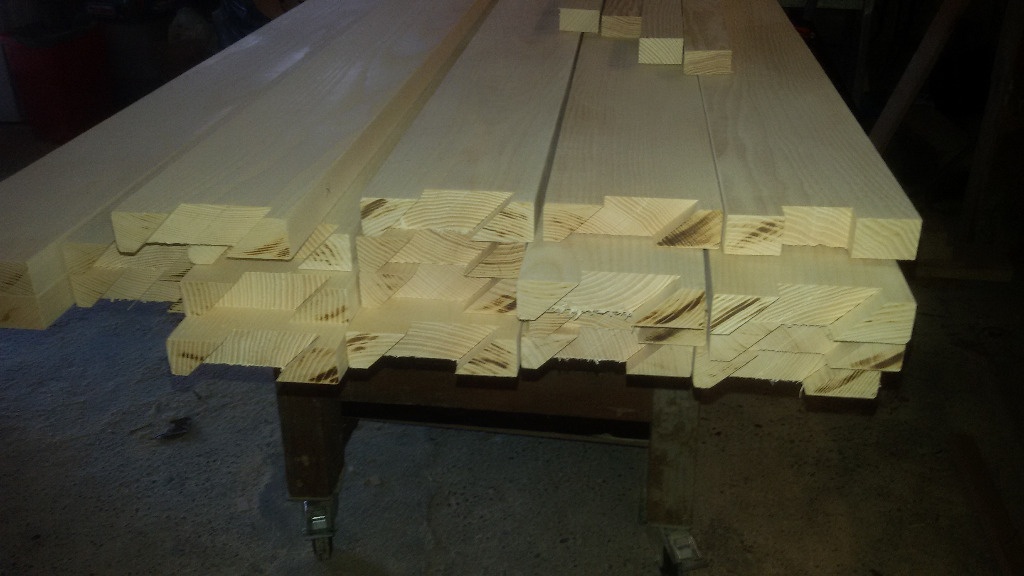

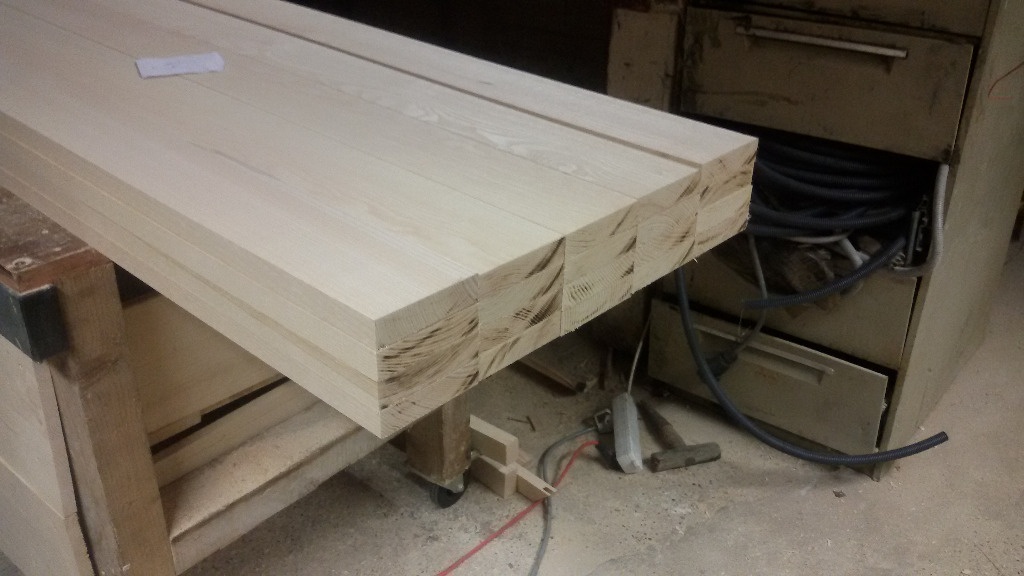

Le corroyage

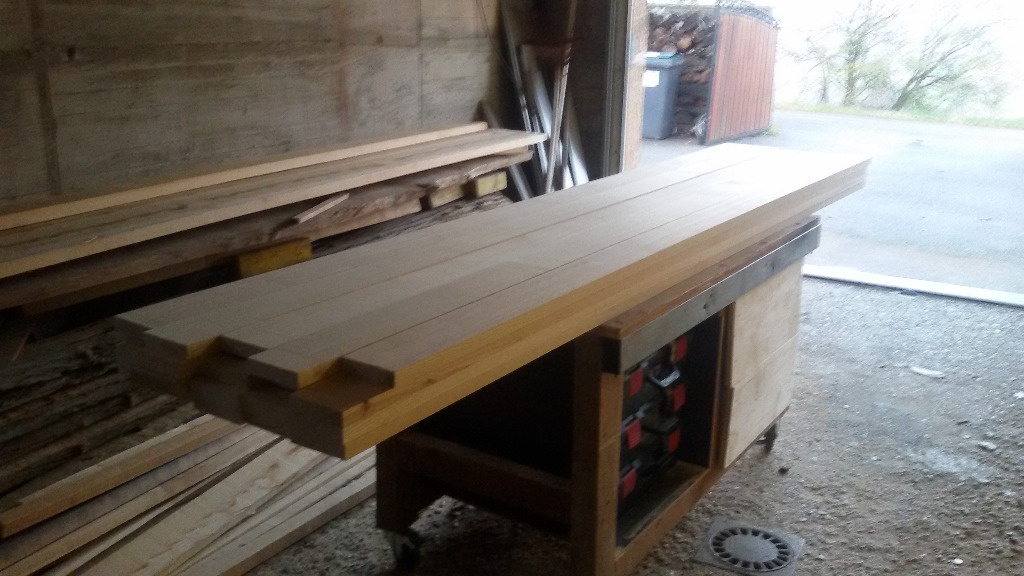

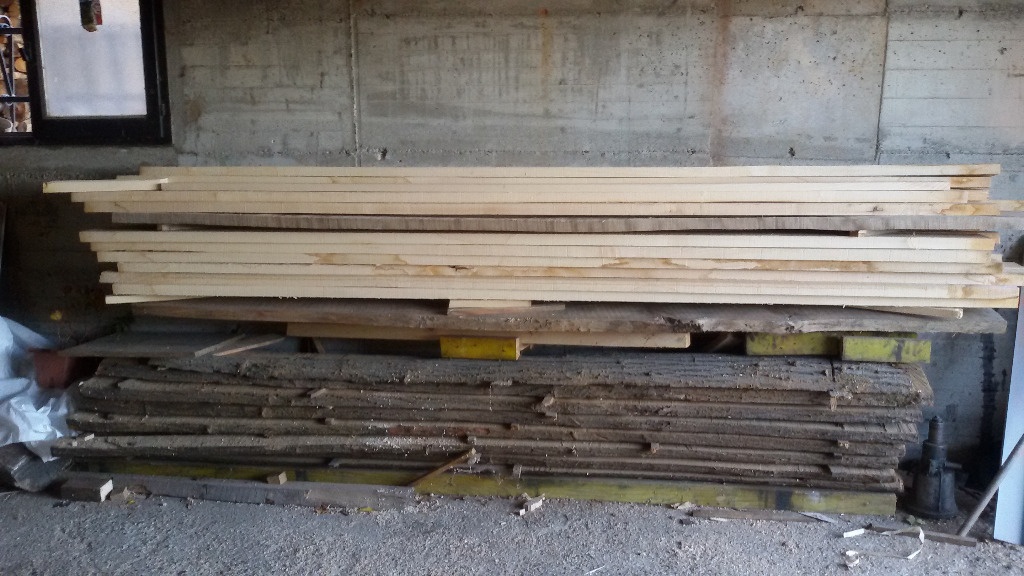

pour le projet je dispose de 1.3m3 de bois
se sont des plateaux de 37mm d’épais par 3m de long avec une largeur variable de 100 a 250mm de large
il me faut réaliser une 20ene de lames de section 110272665mm

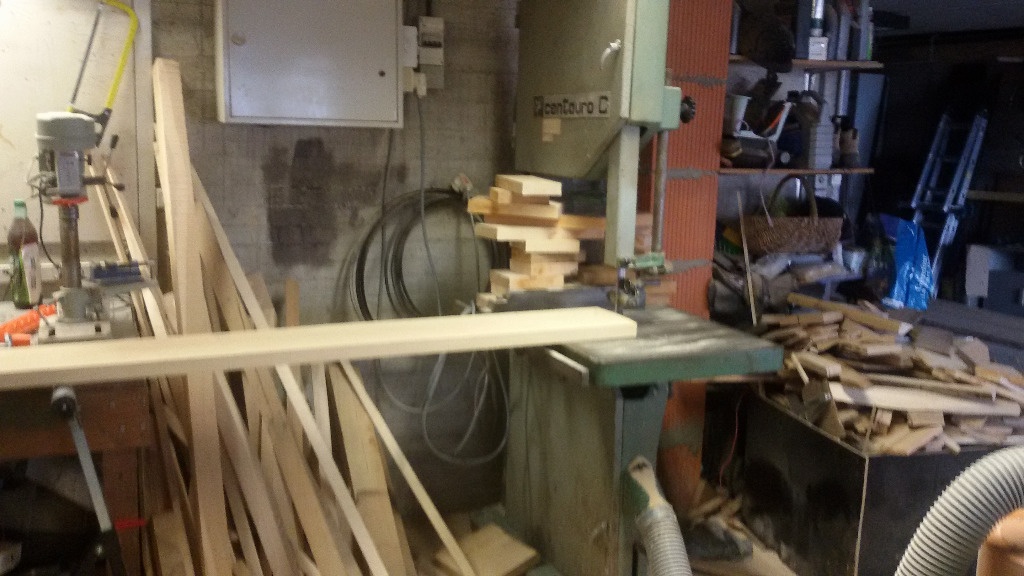

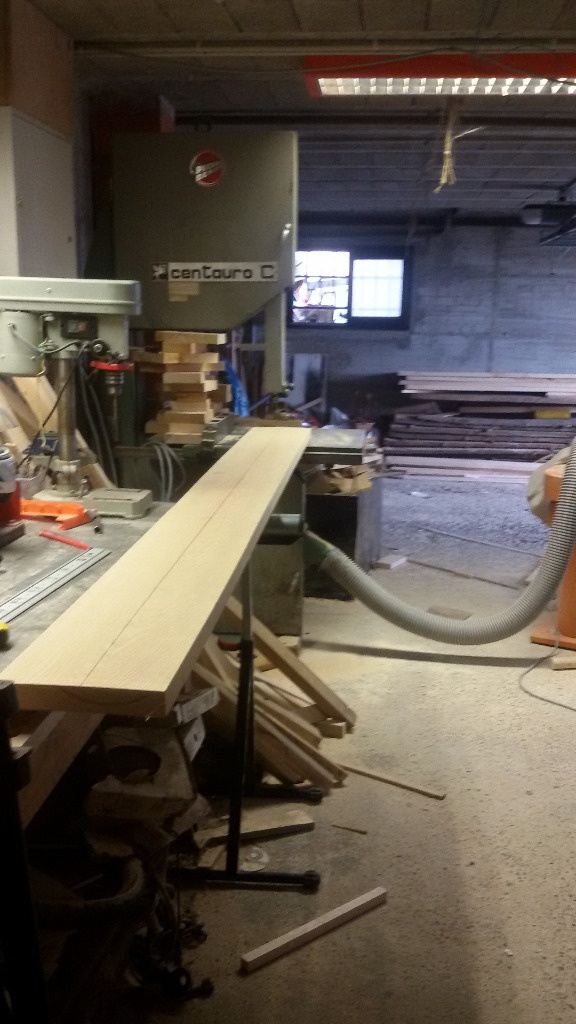

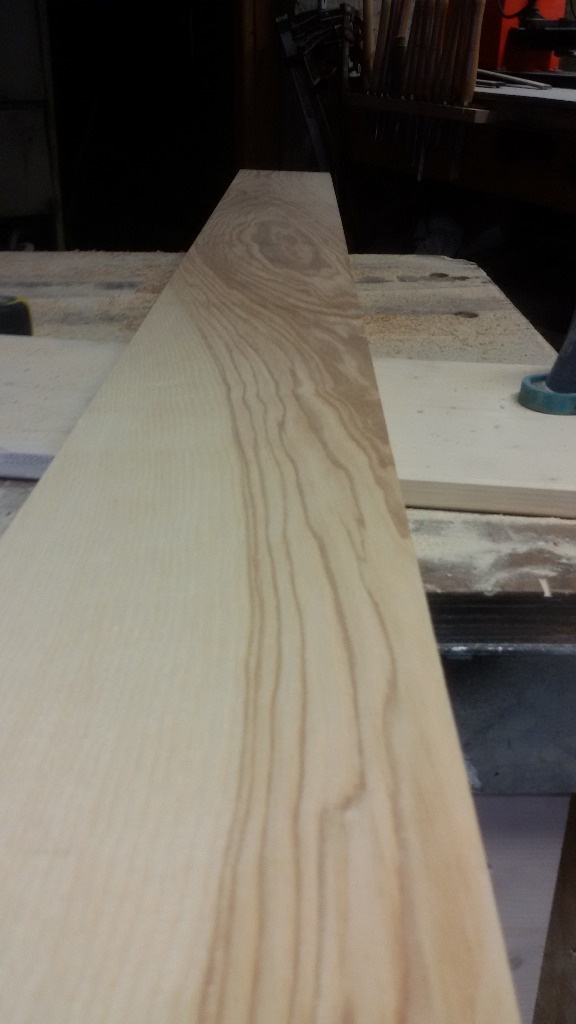

je les déligne a la SAR puis dégauchis le tout

Publié

Partager

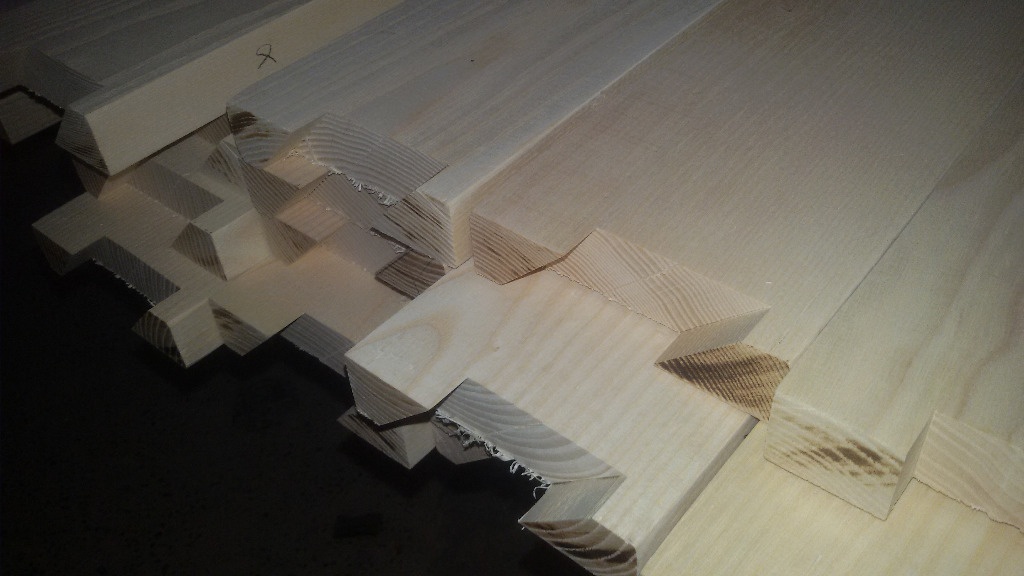

Usinage des encoches

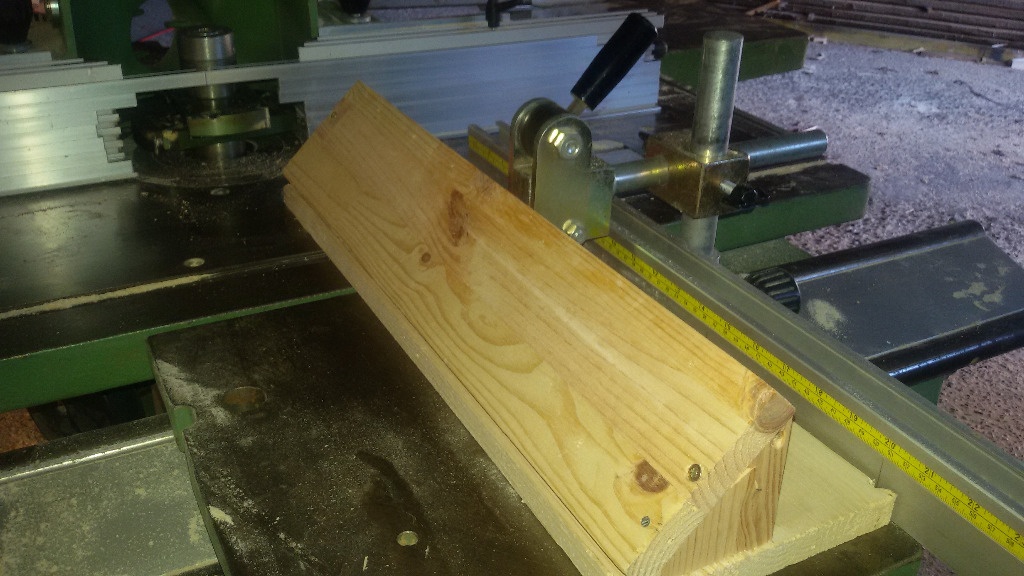

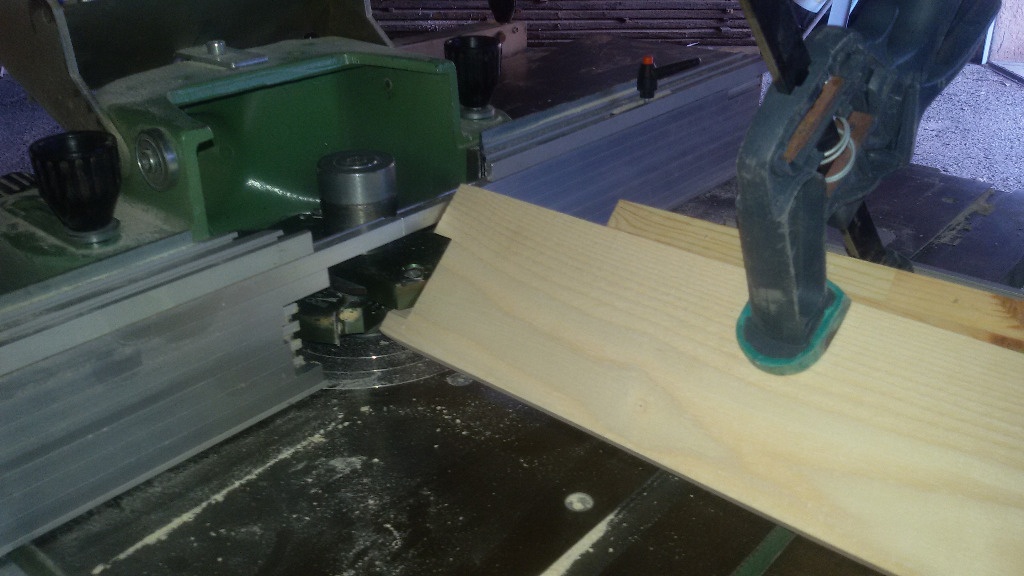

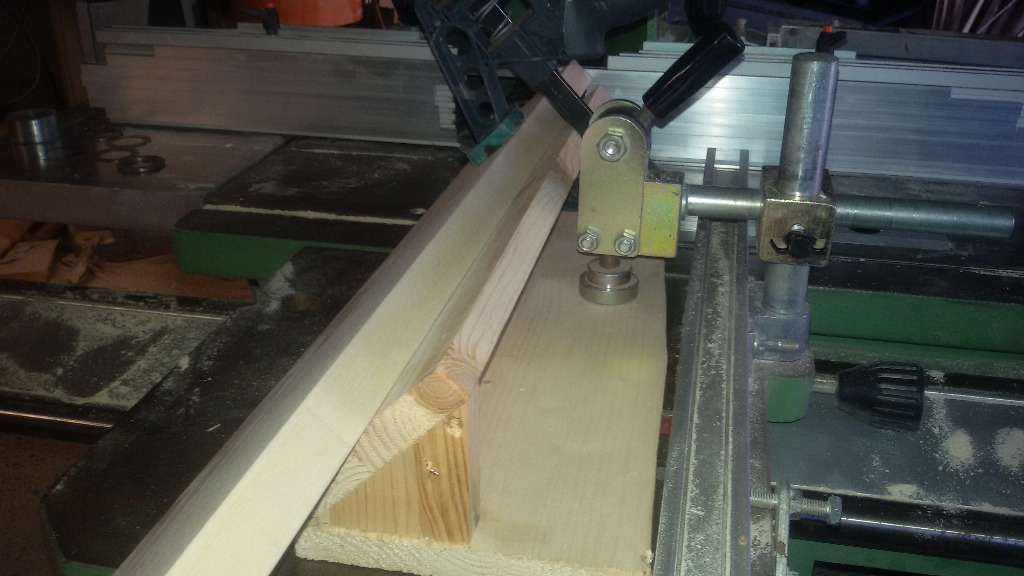

pour la realisation des encoches j'ai crée un gabarit pour pouvoir incliner la lame a 45° pour faire l'encoche au porte outil a tenon a la toupie
la réalisation est simple en soit mis a part qu'il faut gérer une grande longueur(2m66) donc un bon calage est de mise

Publié Mis à jour

Partager

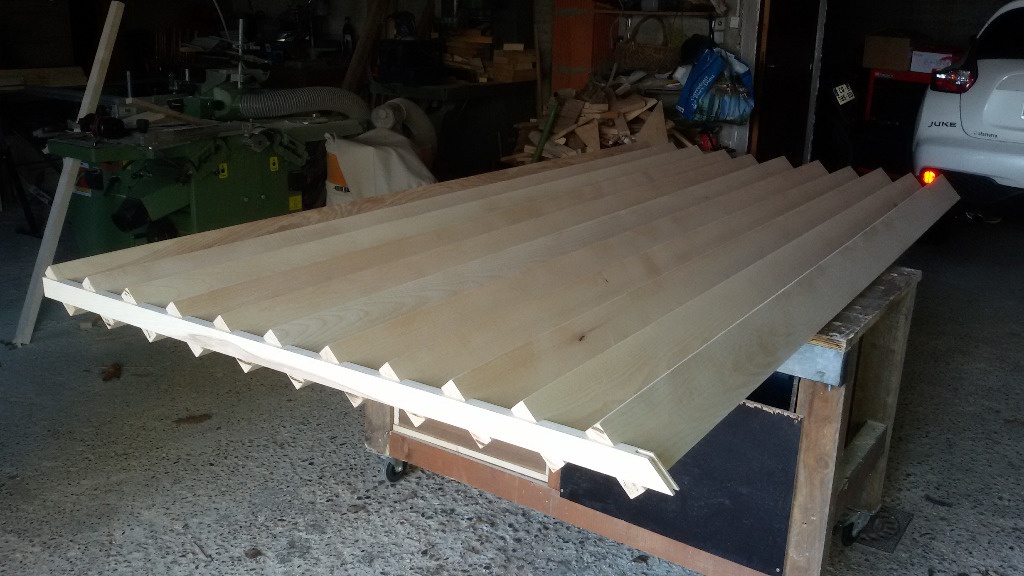

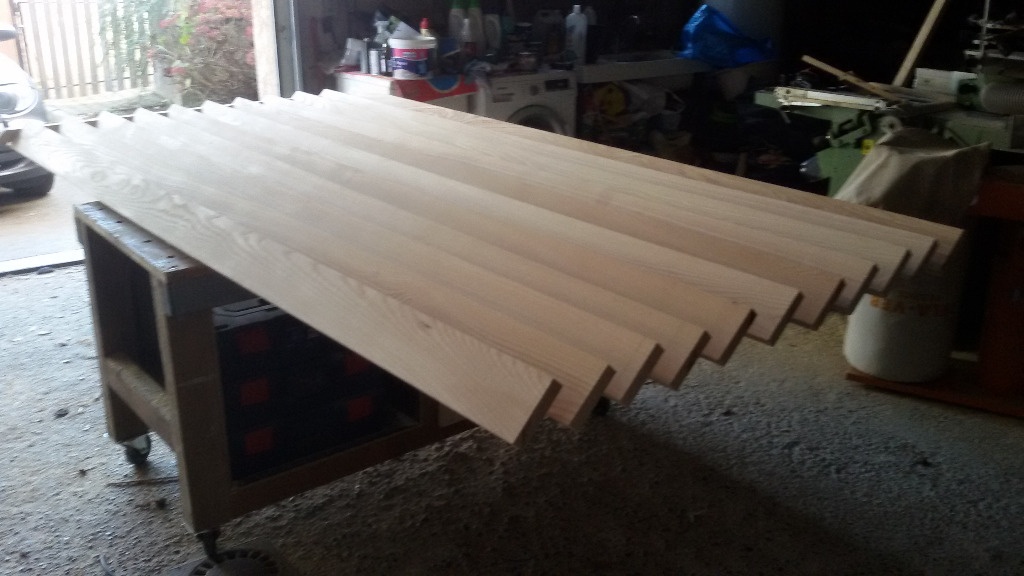

Montage a blanc

avant l’installation et les finition
je réalise un montage a blanc pour vérifier que tout est OK

la finition sera réaliser avec une huile chêne fonce

la suite prochainement avec la finition et la pose

Publié

Partager

La teinte et le montage avant pose

la pose s’approche

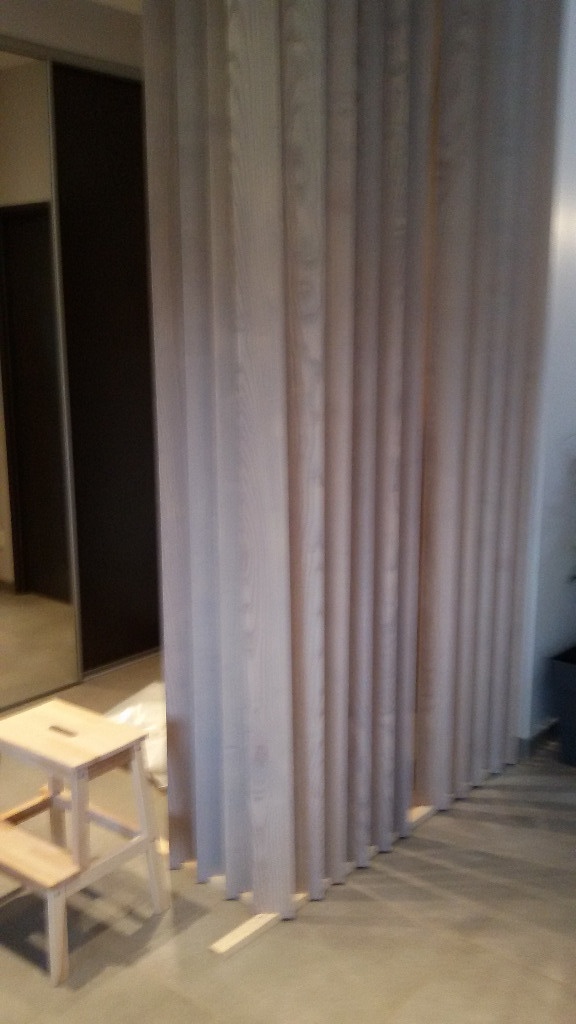

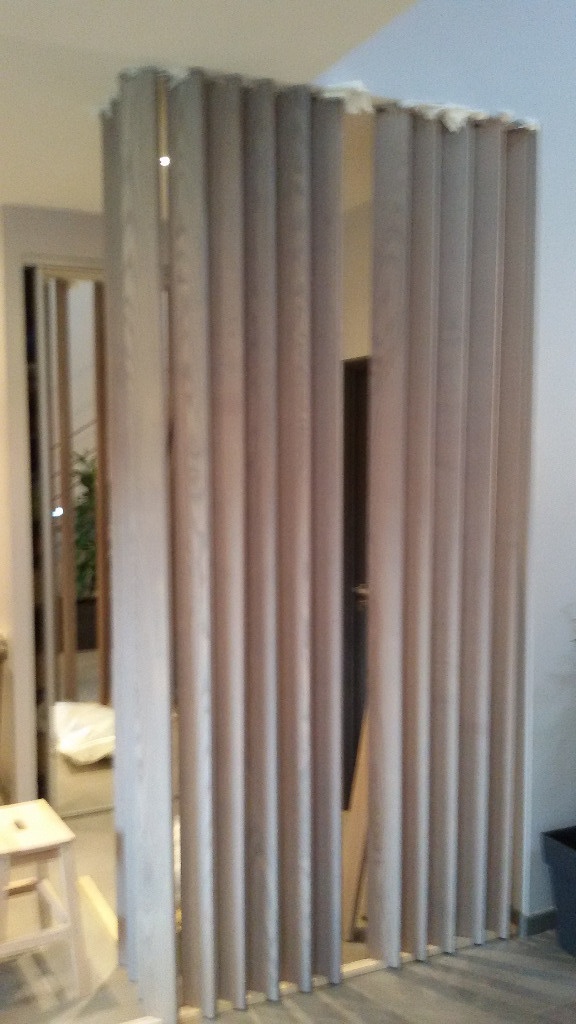

je met quelque photo du montage a blanc sur le lieu de l’installation final
la teinte a été réaliser avec teinte a parquet gris carbone de marque plastror

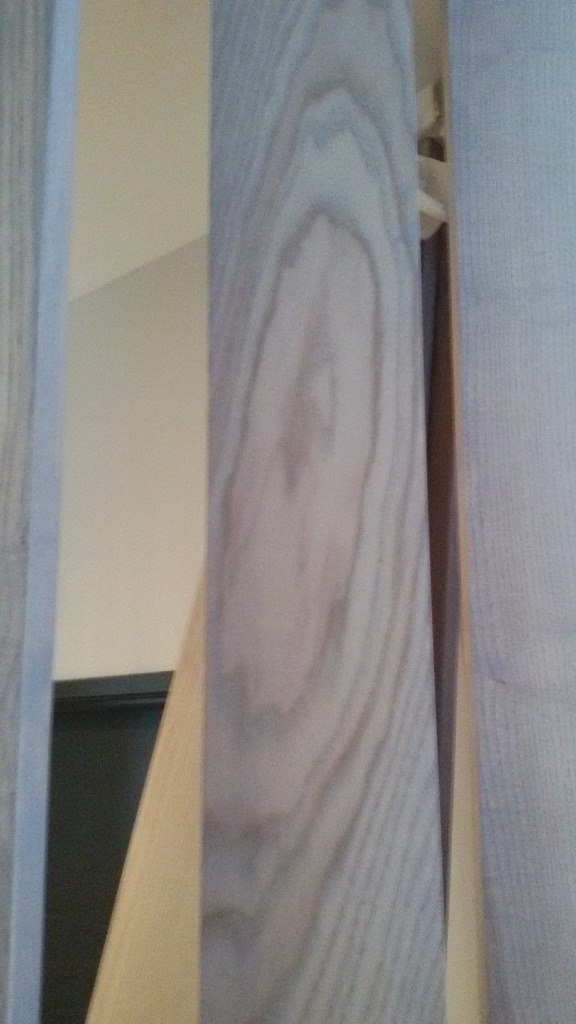

le veinage du bois ressort assez bien et se marie bien avec l’environnement

Publié

Partager

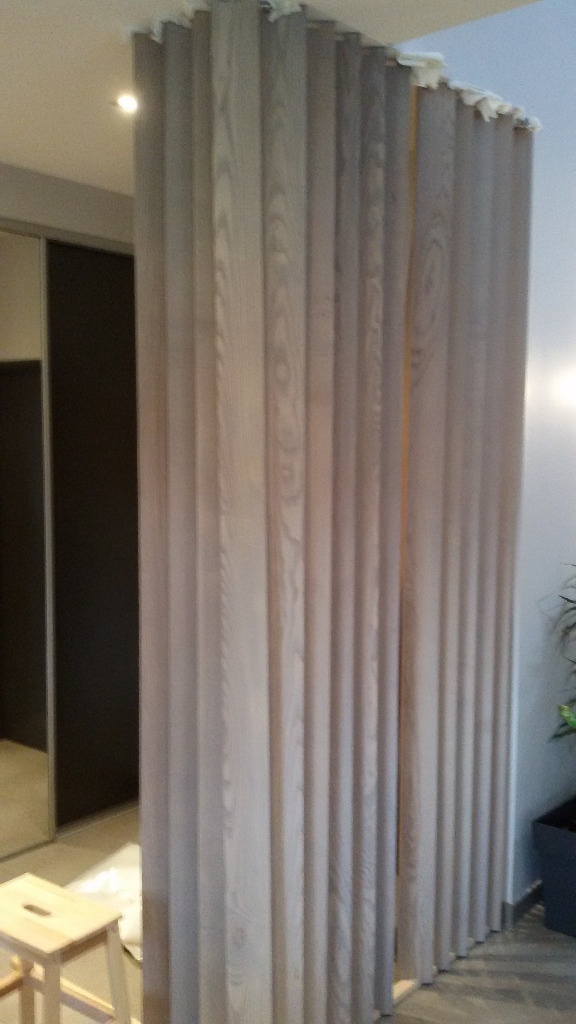

La pose

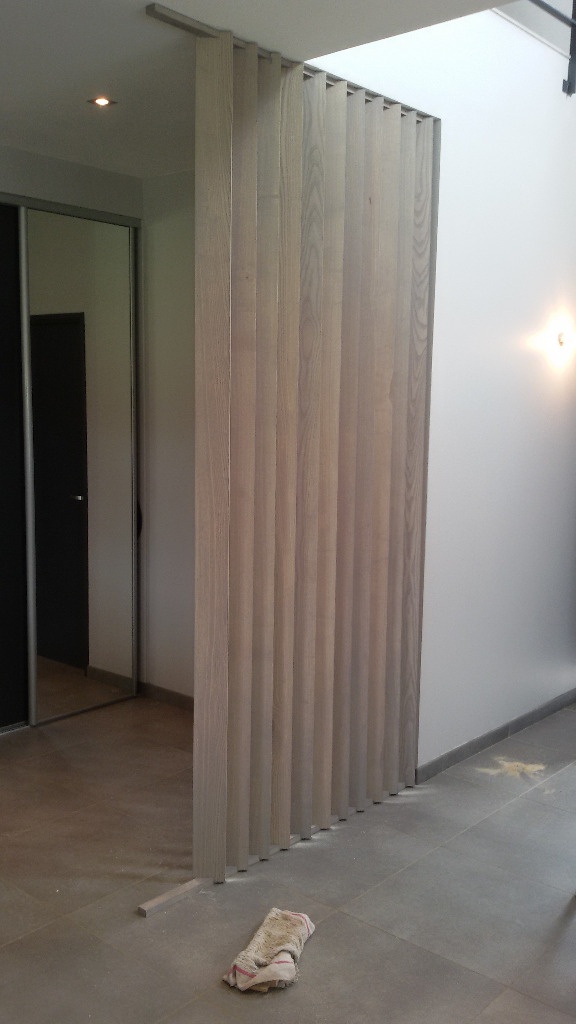

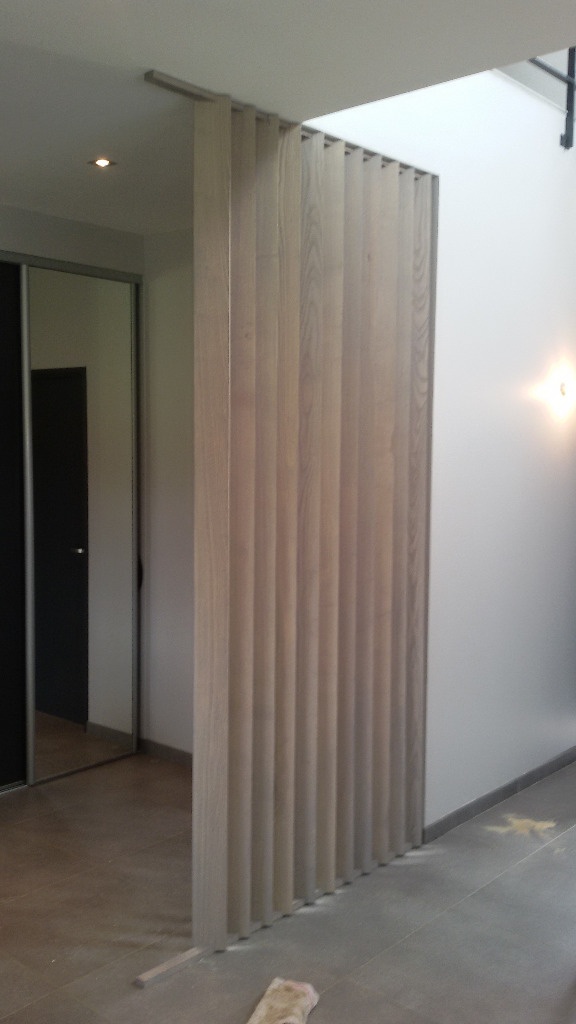

aujourd’hui débute la pose n'ayant qu’une matinée de dispos
nous posons le pan le plus long

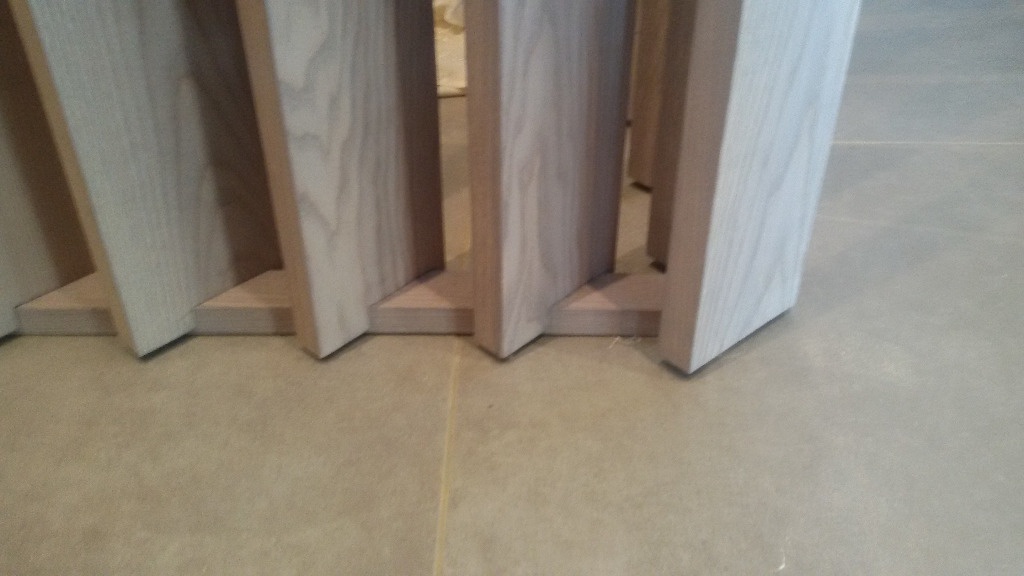

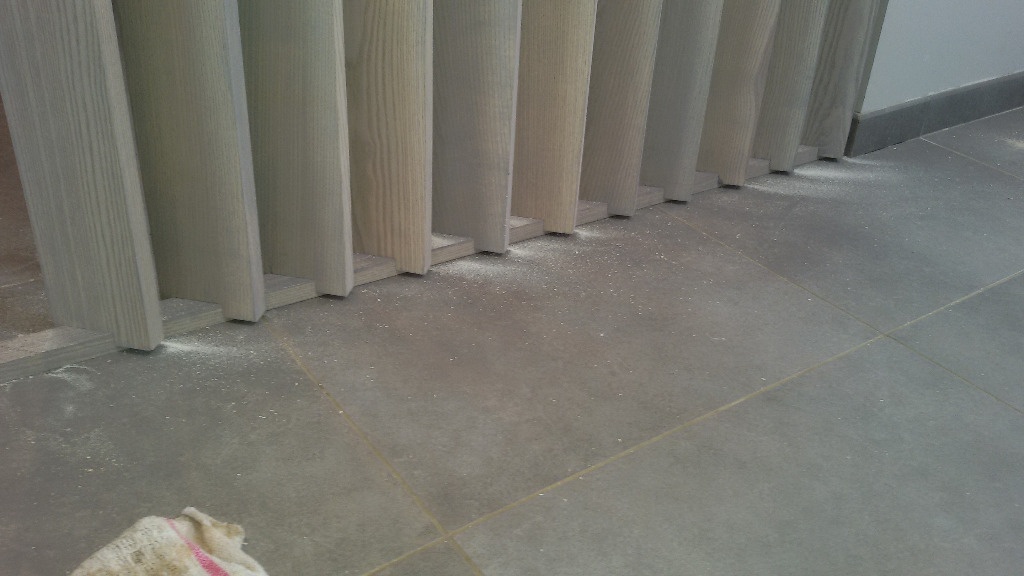

la liaison au sol est assure avec un liserai de colle(pas de perçage car les tuyaux du plancher chauffant passe a proximité )
et la liaison au plafond est assurer avec des cheville molly noyé dans le liteau
les lames sont visser a chaque extrémité
un assemblage par domino est réaliser pour connecte les 2 pan
la suite avec la fin de la pose

Publié

Partager

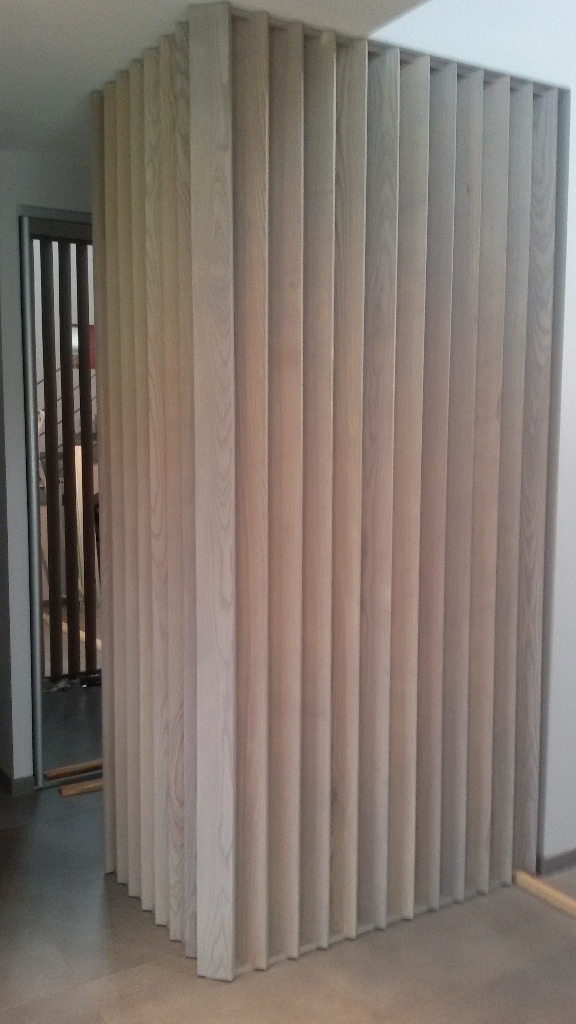

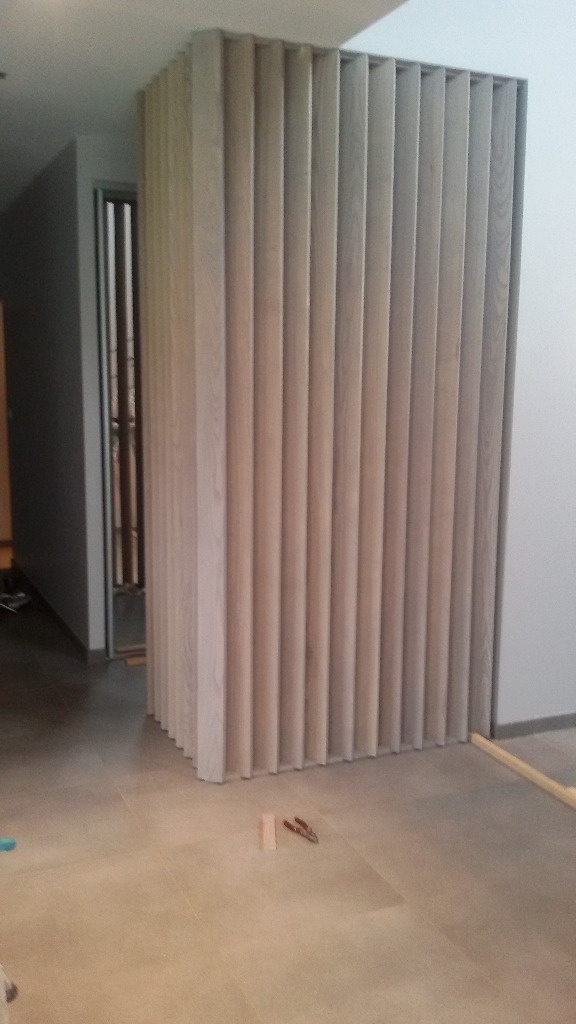

Fin du projet

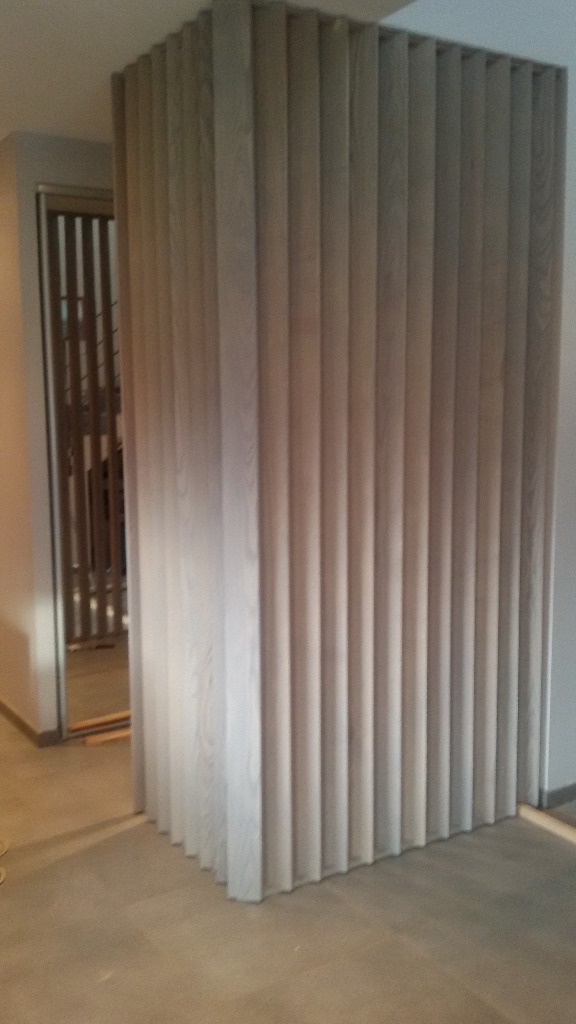

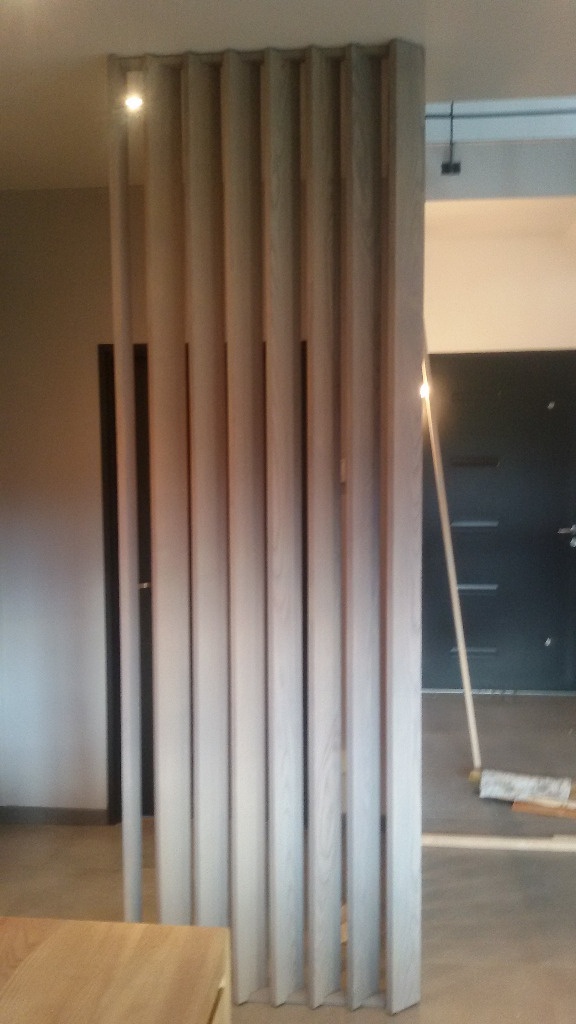

je termine le pas a pas avec quelques photo de la structure fini et pose
merci a vous d'avoir suivi se pas a pas
step

Publié


Discussions

step a publié le pas à pas "Cloison ajoure en frene olivier".
il y a 8 ans
Boris Beaulant
( Modifié )

Beau projet qui aura belle allure. Tu vas installer ça dans quel genre d'endroit ?

step
( Modifié )

Merci
c'est pour une maison neuve
elle sera implantée dans le salon pour dissimuler l'accès à une chambre

Boris Beaulant
( Modifié )

OK ;) Dis voir, y a quand même du gros matos chez toi pour te faire des passage de lame de 2m66 à la toupie ?

step
( Modifié )

bah a vrai dire j'ai qu'un combine robland x26 et une scie a ruban centauro
se qui est déjà pas mal

ps: j'ai ajouter les photo manquantes a la rubrique encoches

NinjaRouge
( Modifié )

Magnifique cloison. J'aime beaucoup le rendu du frêne olivier que je ne connaissais pas non plus ........ et je suis amoureux de ta SAR !!! 😄

step
( Modifié )

Merci
prochainement la pose
c'est vrai ma SAR ta taper dans l'oeil 😁

step a publié l'article "La teinte et le montage avant pose".
il y a 8 ans
Wil
( Modifié )

C'est vrai que le veinage ressort bien avec la teinte que tu as choisi. Les photos ne sont pas très nettes, mais j'ai l'impression que tu as affiné les chants. C'est le cas, ou tu n'as fait qu'un cassage d'arêtes ?

step
( Modifié )

Oui les photo sont pas top j'en ferais de plus nettes
non les arrettes sont juste cassées au ponçage

step a publié l'article "La pose".
il y a 8 ans
Wil
( Modifié )

Tu as d'abord assemblé le panneau puis fixé l'ensemble au sol et plafond ?

step
( Modifié )

Oui tout à fait
l'ensemble est assez rigide pour être manié

B45T13N
( Modifié )

Vraiment classe, la teinture fait bien resortir le veinage !

step a publié l'article "Fin du projet".
il y a 8 ans
Wil
( Modifié )

La finition que tu as choisi avec le veinage donne vraiment bien !

step
( Modifié )

Pour tout dire c'est la personne pour qui je l'es fait qui a choisie la teinte
mais il est vrai que le rendu laisse apparaître le joli veinage

Wil
( Modifié )

Moi qui croyait que c'était chez toi et que tu allais en profiter !!!

step
( Modifié )

un jours peut être ! :)

Gaspar
( Modifié )

Magnifique cloison, et bien équipé aussi. En plus c'est un bois que je ne connaissais pas 😎
