Jmguinchard

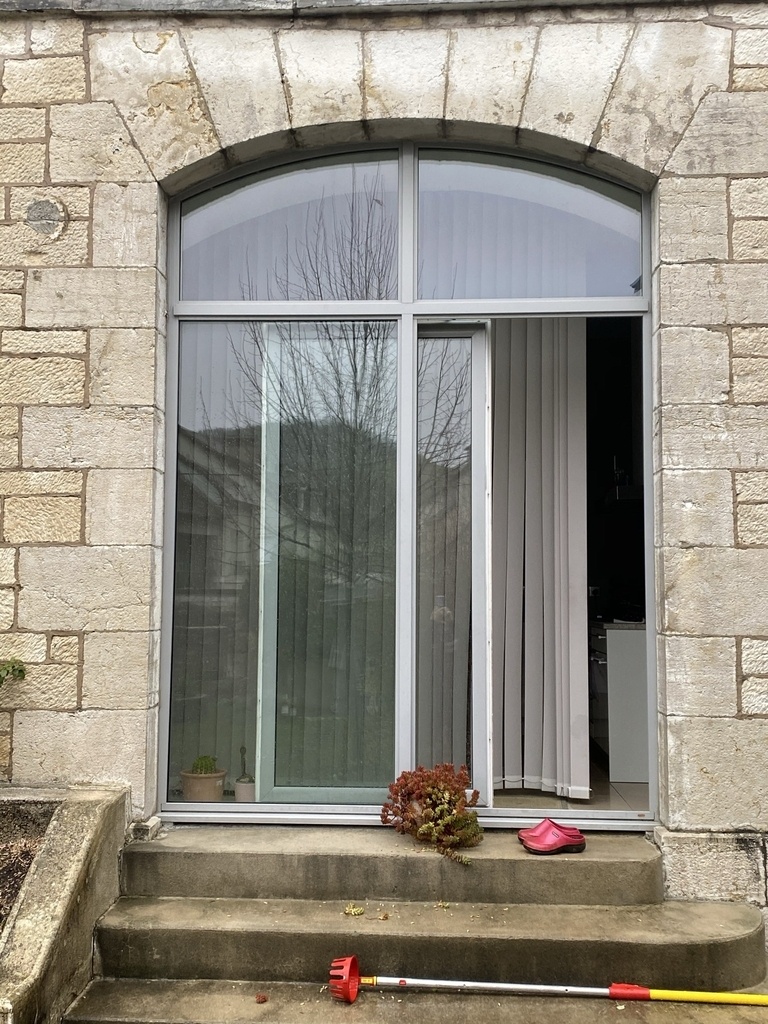

Persiennes 2 vantaux pour fenêtre photo jointe hauteur 3 m largeur 2,05 m

  Ce pas à pas présente un projet en cours de réalisation.

Persiennes 2 vantaux pour fenêtre photo jointe hauteur 3 m largeur 2,05 m
+

Étape 1: dessin en 3 d avec fusion 360
Étape 2: usinage meneau central. Machines traditionnelles et CNC personnelle
Étape 3: usinage des traverses milieu. Machines idem.
Étape 4: usinage traverse basse. Machines idem
Étape 5: usinage traverse haute. Machines idem
Étape 6: usinage montant. Machines idem
Étape 7: usinage lames
Étape 8: assemblage

Mis à jour

Partager

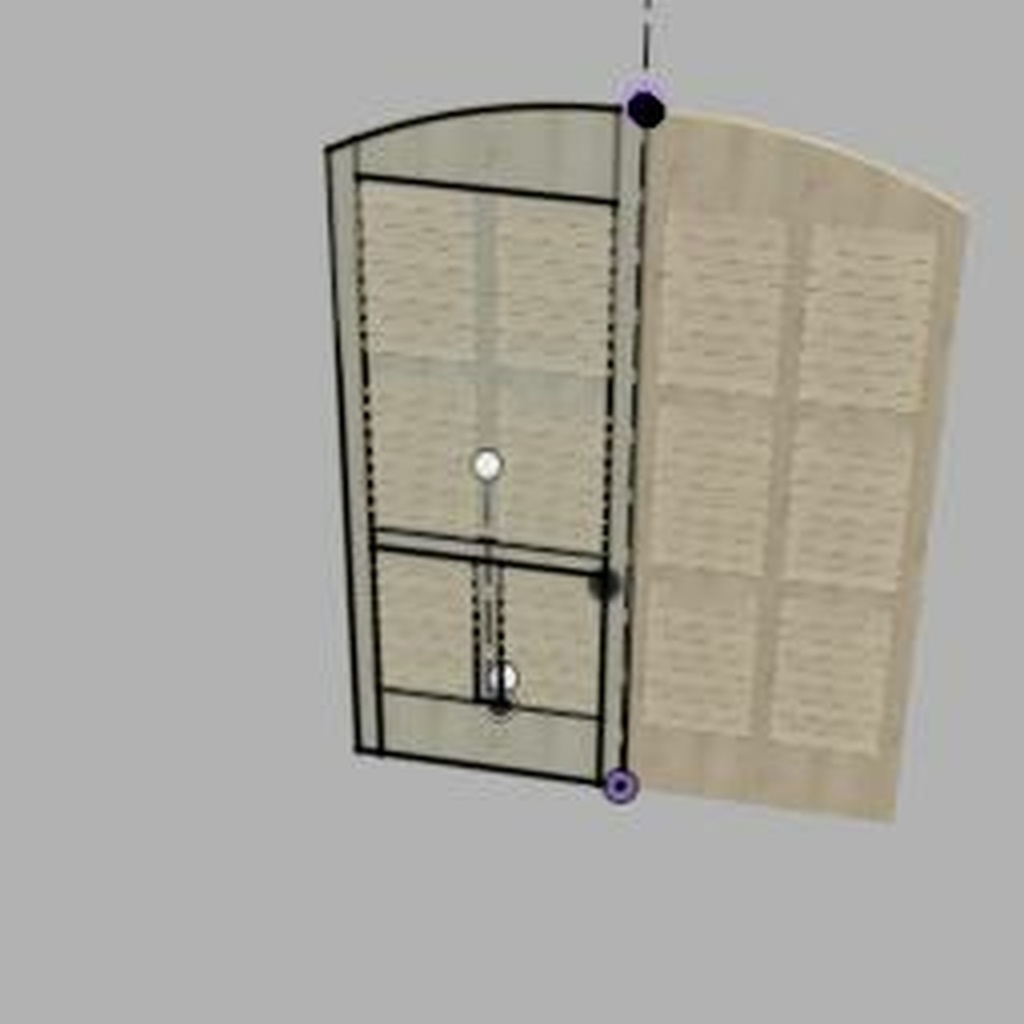

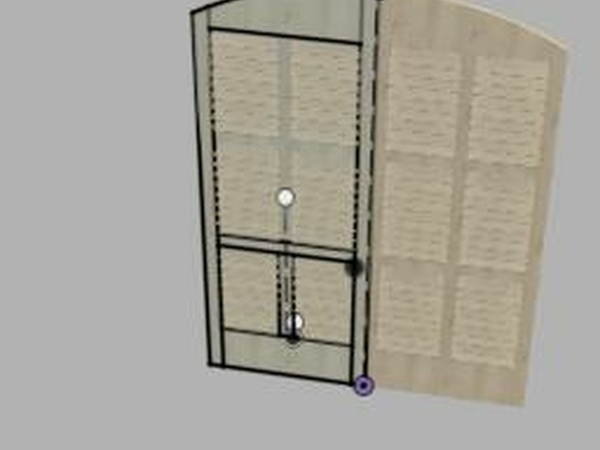

Dessin 3 d avec fusion 360

Esquisse représentant une persienne en plan.
Extrusion en épaisseur de chaque composant montants,meenaux,traverses.
Copie des meneaux et traverses
Esquisse et extrusion d’ une lame et copie.
Esquisses et extrusion des tenons.
Utilisation de la fonction combine pour obtenir les assemblages femelles tels que mortaises et rainures.

Publié Mis à jour

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Jmguinchard a publié le pas à pas "Persiennes 2 vantaux pour fenêtre photo jointe hauteur 3 m largeur 2,05 m".
il y a 3 ans
mofran
( Modifié )

tu as pas publié un brouillon par erreur la? si c'est le cas tu peux demander a boris qu'il fasse repasser ton poste en brouillon le temps de le bichonner, en toucas je vais suivre, super intéressant ta machine

Jmguinchard

J’ ai voulu posté un second pas mais je me suis planté et maintenant il m’ est impossible de poster un second pas.....

mofran

peut être Boris Beaulant peut aider, bonne journée

Jmguinchard

Merci je lui ai adressé un mail

Jmguinchard

A défaut je posterai un retour d’ expérience lie à ma machine

mofran
( Modifié )

es tu sur de ne pas essayer de tout publier en introduction?
il y a donc un bloc texte permettant d'introduire le sujet plus photo
puis tu peux ajouter un article (ton titre viendra alors s'ajouter en orange au bas de l'introduction)
chaque nouvel article est d'abord édité en brouillon, ce qui te permets de revenir dedans avant de doublement l'éditer (une fois le sauver en tant que brouillon, une seconde éditer le brouilon en publication, c'est très bien expliqué par Boris dans les FAQ et dans les boitesa de dialogue de l'éditeur pas a pas
ici pour les photos et texte par exemple

Jmguinchard a publié l'article "Dessin 3 d avec fusion 360".
il y a 3 ans
