Cette création contient 1 retour d'expérience.

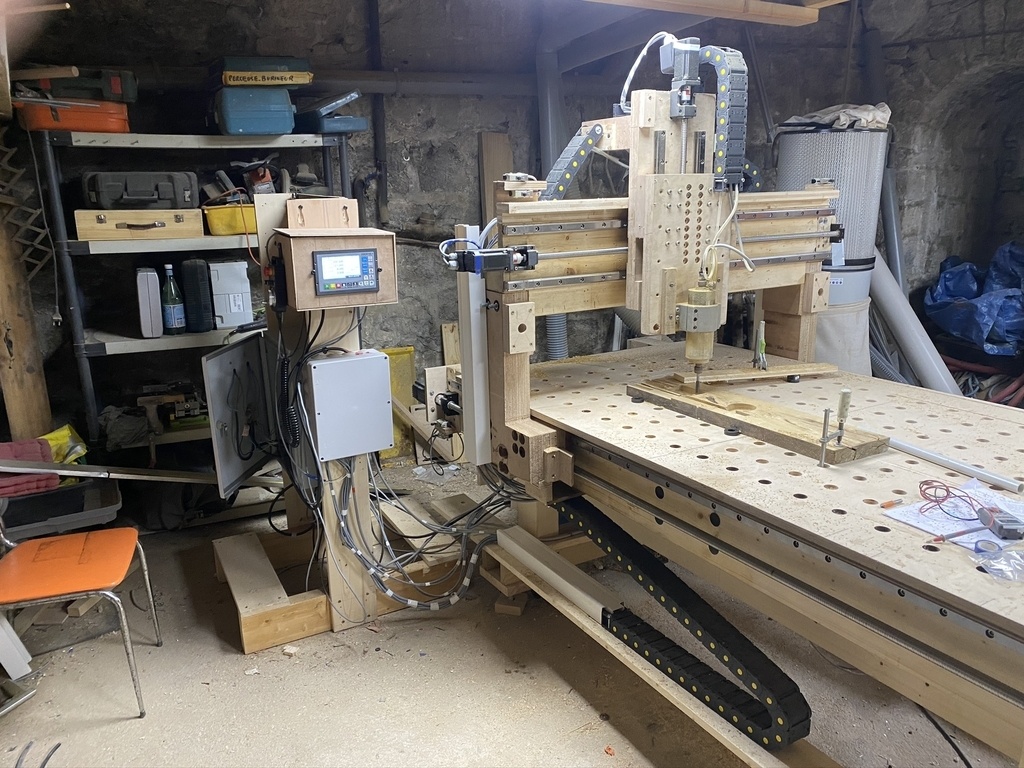

Longeron axe X 2650x220x100 poutre résineux
Pieds résineux
3 entretoises inox
Jambage 5 épaisseur de multiplex de 22mm colle et usiné
Portique 300x200 poutre résineux
Platine axes Y et Z 2 épaisseurs de multiplex usinees
Rails Hiwin 25mm
Vis à billes. Hiwin 25mm et 20mm
Moteurs pas à pas intégrés Nema34 et Nema24
Controller CNC Digital Dream
CAD CAM Fusion 360
Publications associées
1 retour d'expérience

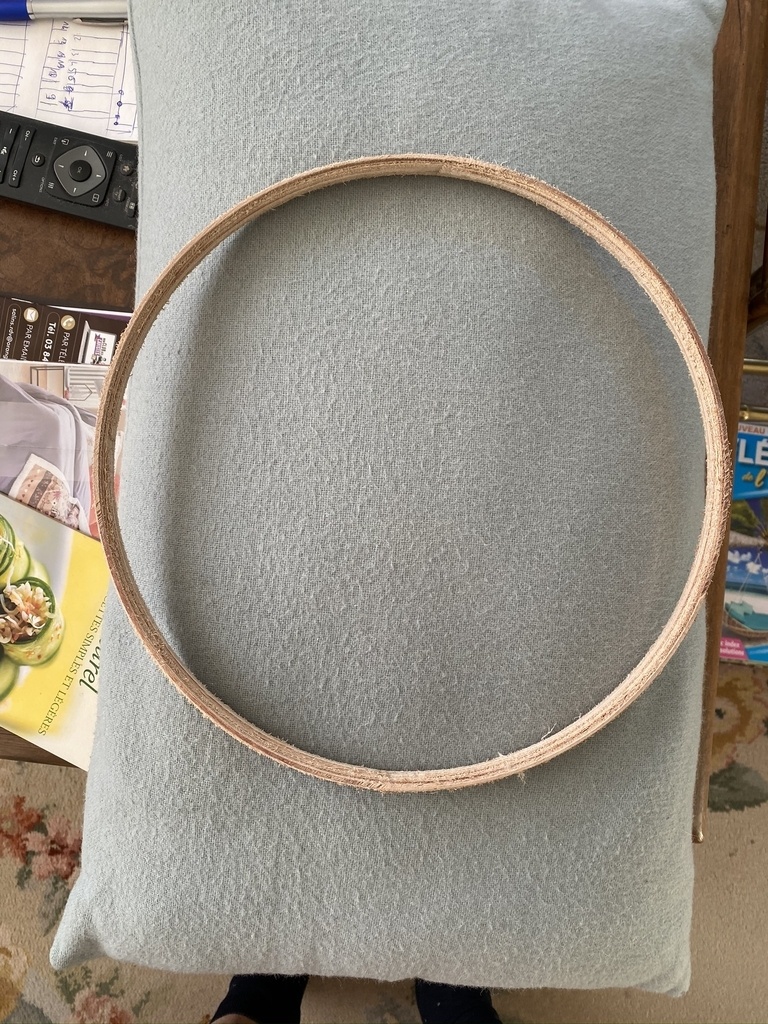

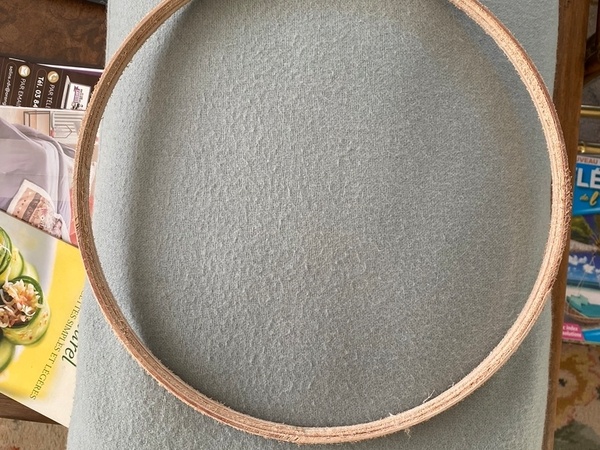

Usinage CNC cerceau couronne d’ AVANT
****Fusion 360 pour dessin et CAM ( contour avec décalage et languettes)
Postpro Brainght
Contrôleur CND Digital Dream
Multiplex épaisseur 22 mm
Vitesse broche 12000 tr/ mn
Avance 1 m/ mn
Fraise à defoncer 14 mm
Licence
Autres créations de
Jmguinchard
Voir aussi
Discussions
Ah, ça va plaire à Kentaro tout ça
.
wahou !!
J’ habite Salins les Bains. Si tu veux voir la machine après Covid
Belle réalisation, peux tu donner des détails sur le diamètre/emplacement/nombre de vis à bille sur ton Y (2500mm). On voit rarement des vis à billes sur des axes de cette longueur.
Pour axe Y 1 vis dia25 longueur 2500 de chaque côté avec chacune son moteur en direct avec accouplement flexible. Synchronisation électronique
merci, quel est le pas de la vis ? Quel est la vitesse de déplacement approximative sans générer de vibration de la vis ?
5 mm. finalement 10 me serait préférable
6 m/mn
Waouw!!! Superbe bête de combat!
Super ! Maintenant tu peux m'en faire une
..
Avec plaisir
Par curiosité, pour quel budget approximatif tu en a eu pour ce résultat ?
Ce serait sympa d'avoir un retour après quelques mois d'utilisation afin de voir si ça en vaut la peine (niveau maintenance, rentabilité par rapport à la programmation et l'entretien, etc..).
J'ai rencontré pas mal de commandes numériques dans mes précédentes entreprises et malheureusement, elles plantaient souvent (codes erreurs quotidiens, roulements hs, des boulons et vis qui tombaient des machines sans savoir vraiment d' où ça venait, problèmes de pompe à vide, erreurs du programmateur qui amenait la machine à Usiner ses propres poutres de support ventouses, problème lorsque la température était trop basse dans l'atelier, etc..)
Bonne programmation.
Ardennais
La vache c'est une machine de guerre ! Énorme boulot félicitation !
Superbe !
NB : c'est quoi des vis à billes ?
Comme une vis et un écrou avec des billes dans l, écrou à la place du pas de vis. Précision vitesse peu de frottement
Et j'imagine que cela évite le jeu quand on change de direction ? (la maladie des CNC amateur...)
Précision du centième. Plus précis en utilisant un écrou double
Magnifique ! As-tu un ordre de grandeur du coût d'une telle réalisation ?
A la grosse 3500 euros
Ah oui que ça me plait!! La mienne n'est toujours pas terminée, mais cela donne envie de m'y remettre...
Et cela prouve que l'on peut réaliser une belle machine pour pas très cher avec un bâti en bois (3500 €).
Des vis à bille de 25 en 250 cm, où les as tu trouvées ?
Importées de Chine
Pas de problème pour diffuser mon expérience du controller, des moteurs pas à pas, du câblage de l’ armoire
Je vois que le kit Digital Dream ddcv3 n'est pas prohibitif:
fr.aliexpress....earchweb201603_
C'est celui que tu as ? tu le recommandes ?
Controller performant et accessible en prix et technique. La doc n’ est pas terrible, j’ ai passé beaucoup de temps à le descripteur.Maintenant je sais l’ installer et le faire marcher.
Je dessine et génère le G code sur fusion 360 et transmet le fichier au controller par clé usb
Controller indépendant sans pc
Merci!
Les premiers essais de poches circulaires et rectangulaires et de rainurage prouvent que le controller maîtrise les parcours d’ outil avec fluidité et précision
Si tu es intéressé je peux t’ envoyer le pdf du manuel d’ utilisation du DDCSV4 et DDCSV EXPERT
Merci! Je crois bien que je vais venir te voir un de ces jours, nous ne sommes pas très éloignés... Quand les routes seront à nouveau sures...
J’ ai vu ton projet de cnc tout en bois.
J’ ai lu avec intérêt la formation à la fabrication de cnc en Allemagne.
Si tu es intéressé, possibilité de faire une opération similaire
Impressionnant ! À quoi servent les deux tuyaux transparents qui arrivent à la défonceuse ?
Refroidissement à l’ eau de là electrobroche
Putain ! En semi conducteur et azote liquide !!! )))
Jmguinchard Aurais-tu les références pour la broche ? Pas trop compliqué à installer et à faire la maintenance ?
Tu peux voir sur Ali express en cherchant cnc spindle Wood.

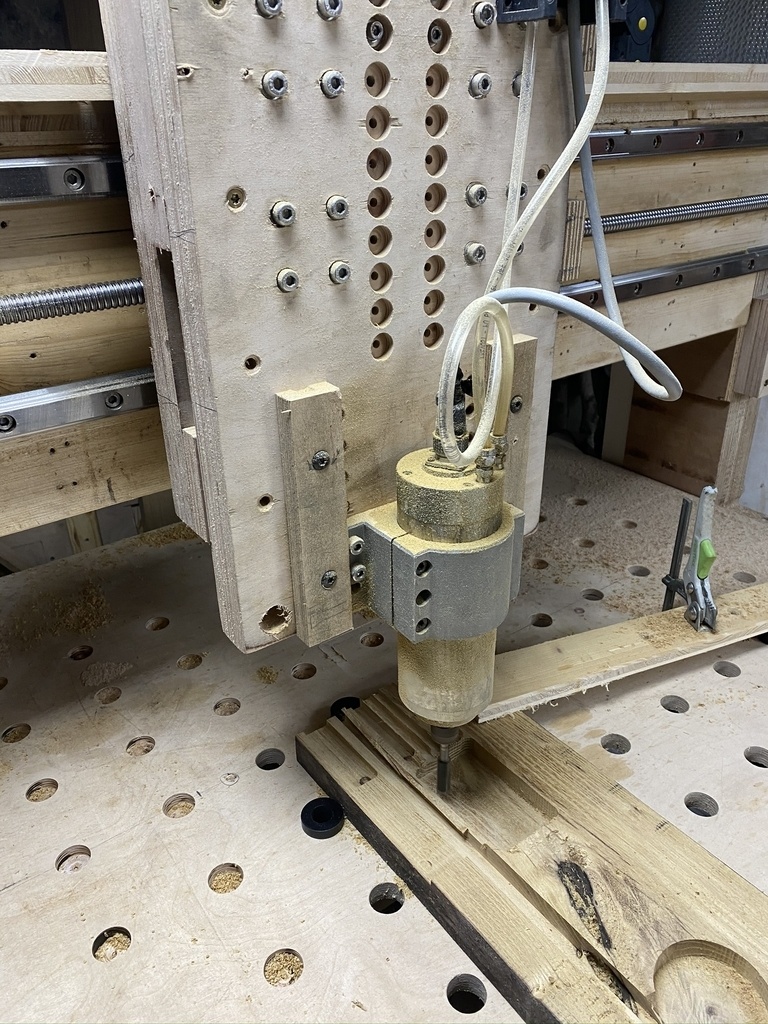

Fixation sur platine Z par 6 vis
Parametrage du variateur simple , plus compliqué pour piloter la vitesse depuis le controlleur cnc.
Je prévois de remplacer ma broche 1.5 kw par une plus puissante.
Pas de probleme depuis l’ installation il y a 2 ans.
Le point faible est les roulements facile à changer après plusieurs années.
Désolé, je ne comprend pas ton commentaire sémite conducteur et azote liquide
Bravo. Bien sûr, cela ne vaut la peine que dans un usage semi-professionnel. Ou en tant que professionnel. Et il faut beaucoup d'espace. Les Possibilités semblent illimitées. Bonne chance et amusez-vous avec ça.
Merci
A belle fabrication, et puis y a le plaisir du fait soit même.en plus faut quelques bonnes connaissances techniques. Félicitations
P.S. : au fils de mes balades sur le net, j’ai vu que FELDER fabriquait deux CNC dont une casi-portable et à un prix assez abordable semble-t-il.
Cdt
augea39 , tu parles de celle-là ?
Elle à l'air pas mal...
Oui.
Oups une erreur s’est glissée dans mon précédent post c’est pas un modèle portable chez FELDER. Mais ils ont bien deux modèles, certes plus chères que celle fabriquée par jmguinchard.
Et plus petite. Je peux usiner 2 mètres par 1 metre
Belle machine. Probablement plus que 3000 €?.
Beaucoup de machines similaires sur sites Chinois
Bonjour, j' travaillé pendant 20 ans sur des CN je suis épaté par votre réalisation.
Pourriez-vous partager votre conception pour que d'autre vous imite.
Encore bravo......
Je peux évidemment communiquer toutes les infos relatives à cette machine
Je peux également mettre cette machine à disposition pour usiner les pièces de votre machine. Votre étant les abonnés à l’ air du bois.
J’ ai commencé ma carrière aux Usa en programmant des pièces de machines outils vendues à Boeing en 1967.
En retraite je me suis passionné pour la menuiserie traditionnelle.
J’ai fait un stage chez les compagnons.
J’ ai décidé de fabriquer cette machine pour usiner portes’ persiennes’ escaliers en chêne massif
superbe boulot combien de temps pour la réalisation ?
1 an mais j’ ai beaucoup monté et démonté
Avec l’ expérience 1 mois est possible après appro des composants
Superbe boulot !
J'ai déjà monté 2 CN, une petite pour le métal, une pus grande pour le bois et métal (1000 / 600) et je souhaitais en monter une troisième pour le bois exclusivement dans des dimensions proche de la votre.
Je serai curieux de savoir ou vous avez trouvé les guides linéaires et les vis a billes aussi long ! Si vous pouvez partager l'info ce serai gentil !
Merci et encore une fois, beau boulot !
JC
Les composants mécaniques et électroniques sont sourcés en Chine.
Merci ! ;D
bonjour,
je suis admiratif pour votre travail : bravo
retraité aussi et passionné....(menuisier)
20 ans d'utilisation d'une cnc 5 axes (entre autres), ; il me reste un gros stock de CP bouleau d'épaisseur 18 a 45
Pourquoi ne pas entamer la construction d'une autre machine.....
Je remarque que le marché de machine basique professionnelle plonge a rendre leurs acheteurs dépendant du constructeur choisi.(logiciel verrouillé propriétaire ect...)
Si vous décide de construire une machine et avez besoin d’ un coup de main je suis à votre disposition.
La structure en contreplaqué recolle et usine est facile à réaliser pour un menuisier sur plan.
Le choix de la motorisation et du système de contrôle est plus complexe mais maîtrise
Pour le dessin, le parcours d’ outil et le g code il existe de nombreuses solutions abordables et facilement compréhensible.
Actuellement je fabrique des persiennes parisiennes en chêne pour ma maison. Dimension 3 mètre par 2.2 avec arc supérieur.
Dessin et parcours d’ outil avec fusion 360. Usinage de tous les composants sur ma CNC.
Je peux être intéressé par du CP, surtout en 45.
salut belle réalisation .je serais curieux de voir en vrais . tu as fais ou ton stage chez les compagnon ?
A Mouchard
2 semaines pour maîtriser les techniques de base pour fabriquer des persiennes
Dessin selon les règles des compagnons
Rabotage dégauchissage tenonage mortaisage collage règles de securite
salut ok merci il fond que des persiennes ?
La formation est générale et très pratique, mais je l’ avais centrée sur les persiennes.tu peux choisir ton projet de formation: meuble, escalier.....
ok merci
Très belle CN ! beau TRAVAIL ! j'ai monté aussi une CNC , mais pas en bois !
J’ ai vu bravo.
J’ai opté pour une structure bois cat je suis mieux équipé que pour ‘ acier
J. Usine surtout du chêne pour des portes’ escaliers persiennes de grande dimension.
Moteur pas à pas nema 34 aves driver intégré
Rails Hiwin de 25
Vis à billes de 25 et 20
Cnc usb de digital dream ddcsv 4 axes
Cad cam fusion 360
