Ce pas à pas présente un projet en cours de réalisation.
Projet d'un caillebotis pour remplacer l'existant du voilier de mes beaux-parents , qui arrive vraiment en fin de vie.
Certains boiseux m'ont déjà aiguillé sur les essences pouvant être utilisées ICI, merci à eux.
Les cotes sont prises, le plan est fait, il ne manque plus que le bois pour démarrer.
Liste des articles

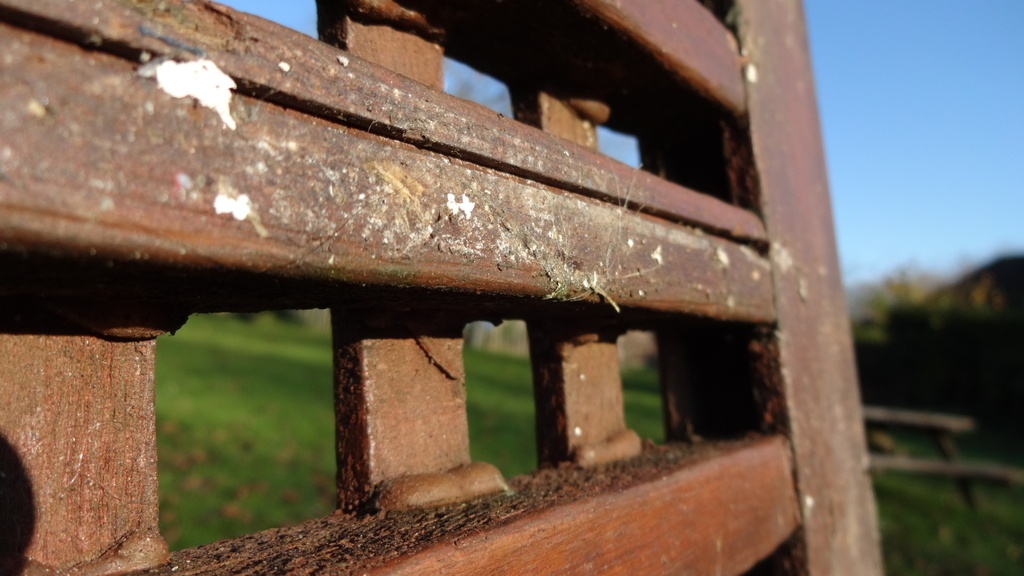

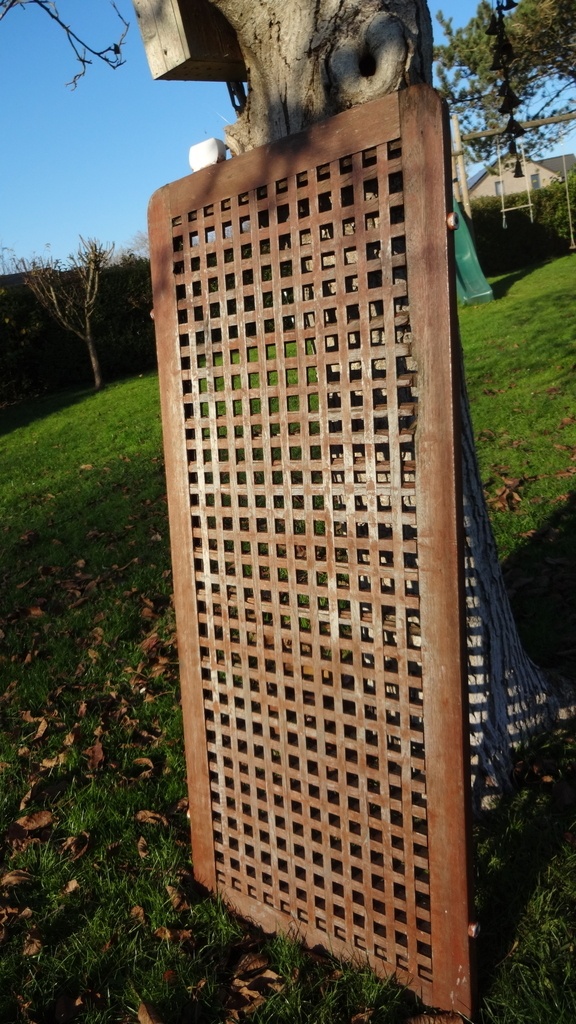

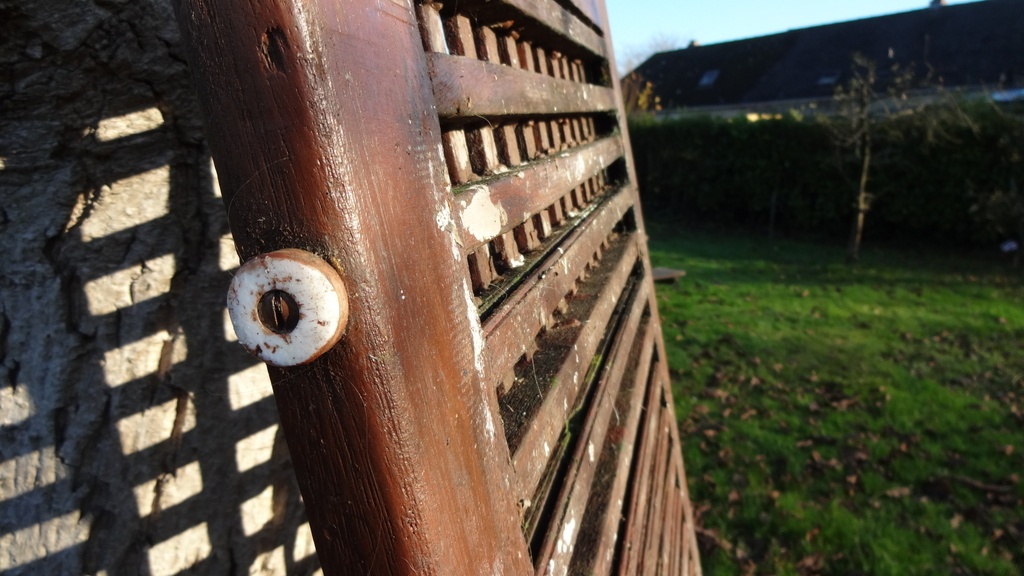

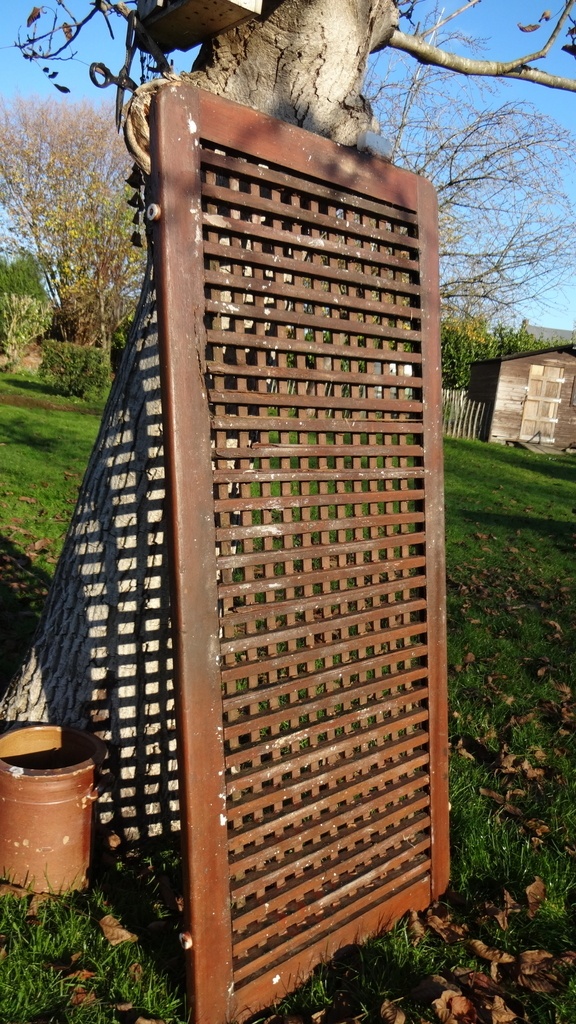

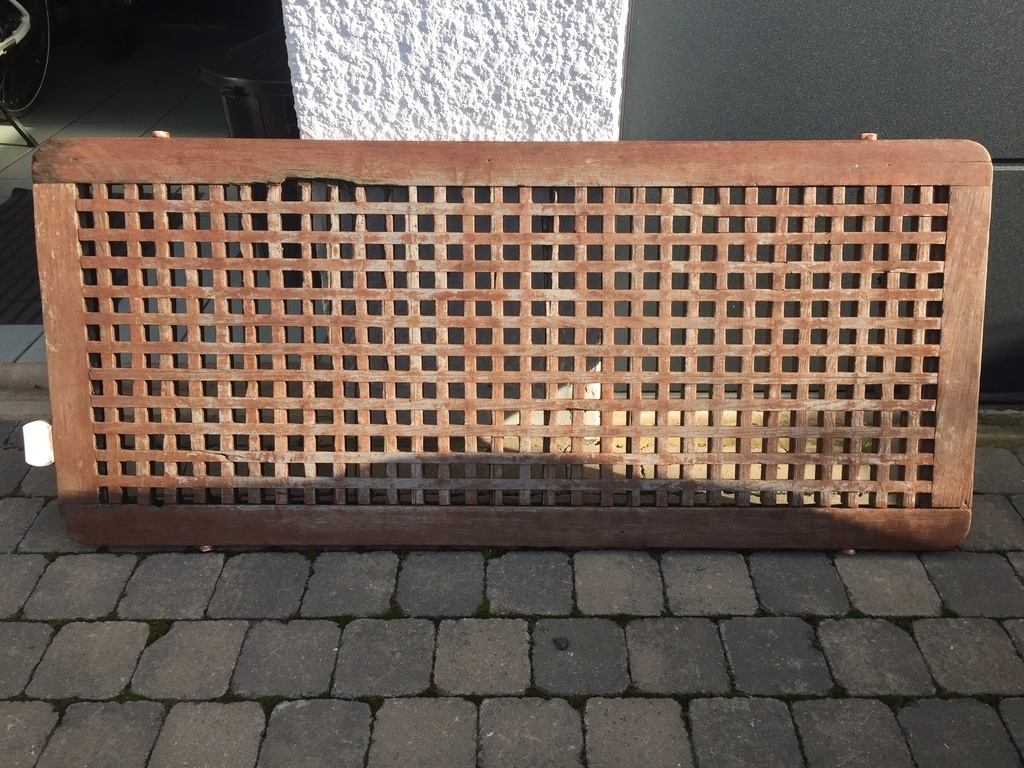

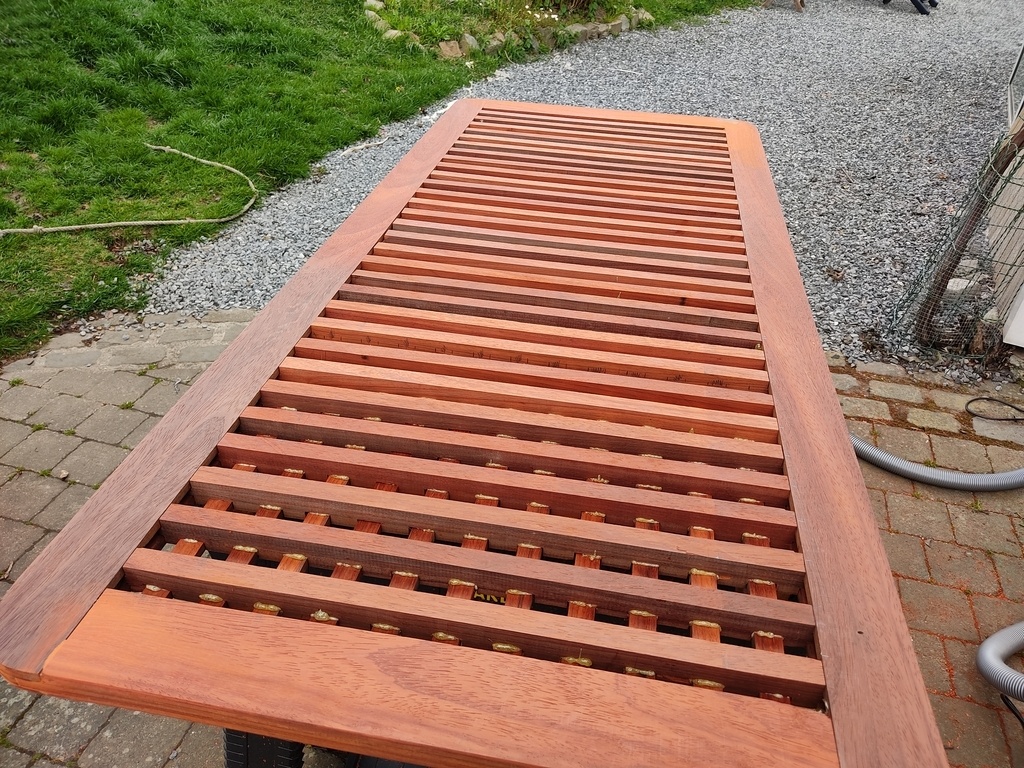

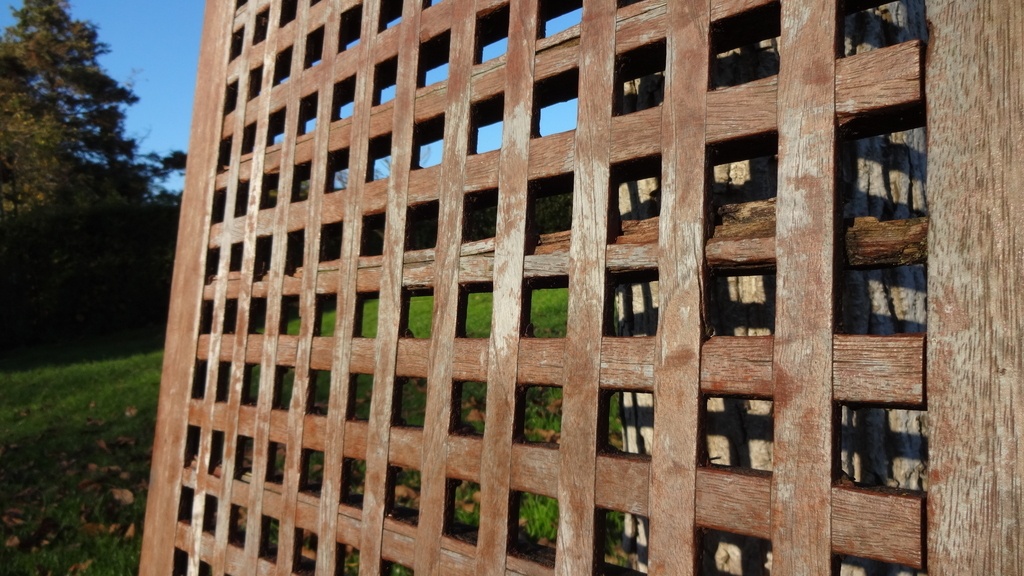

Le caillebotis existant

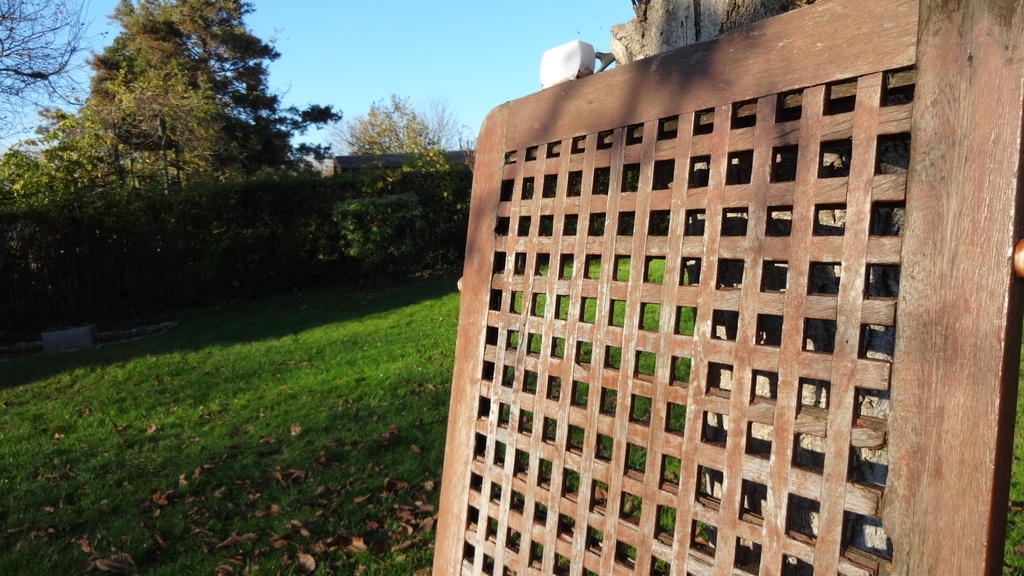

Voilà quelques photos du caillebotis actuel.

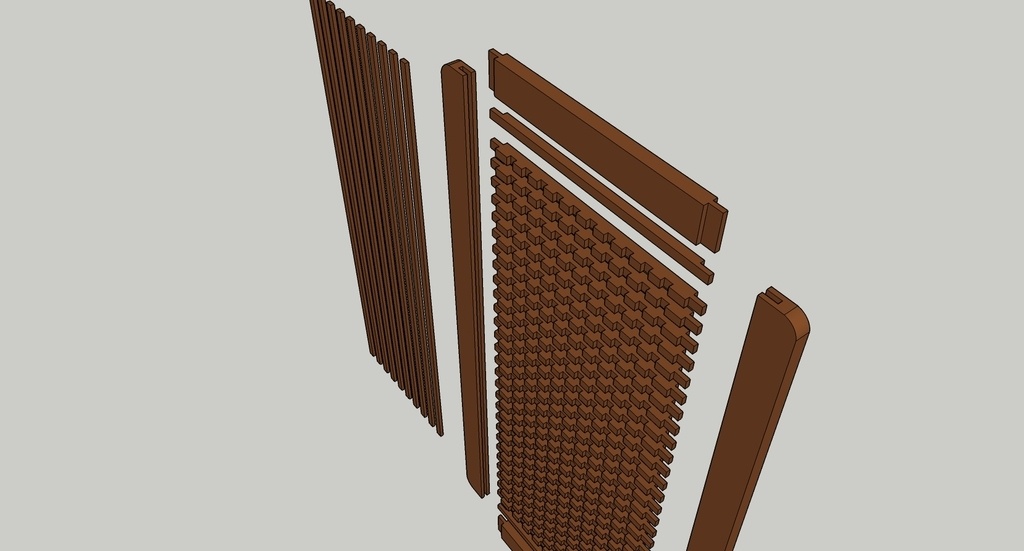

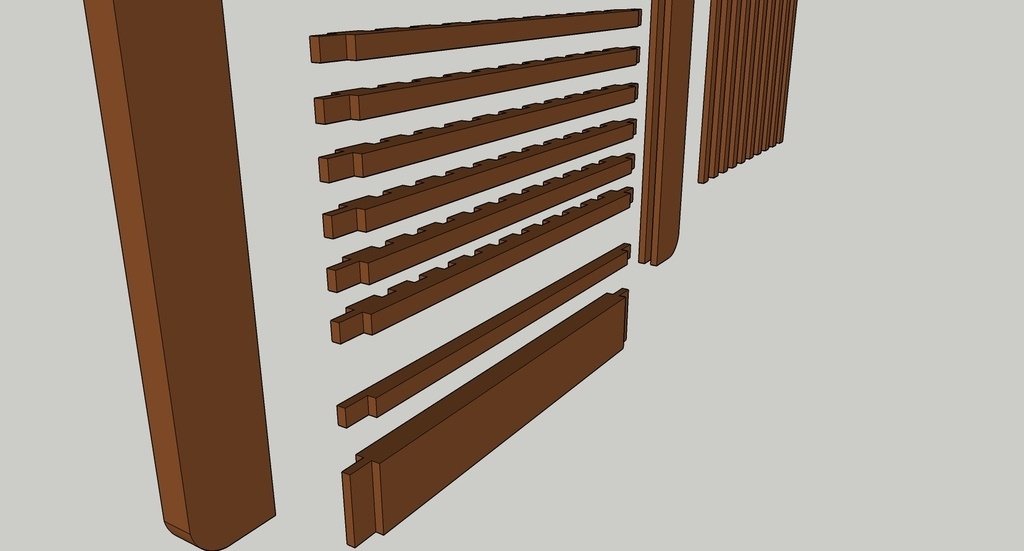

Plan et vues éclatées

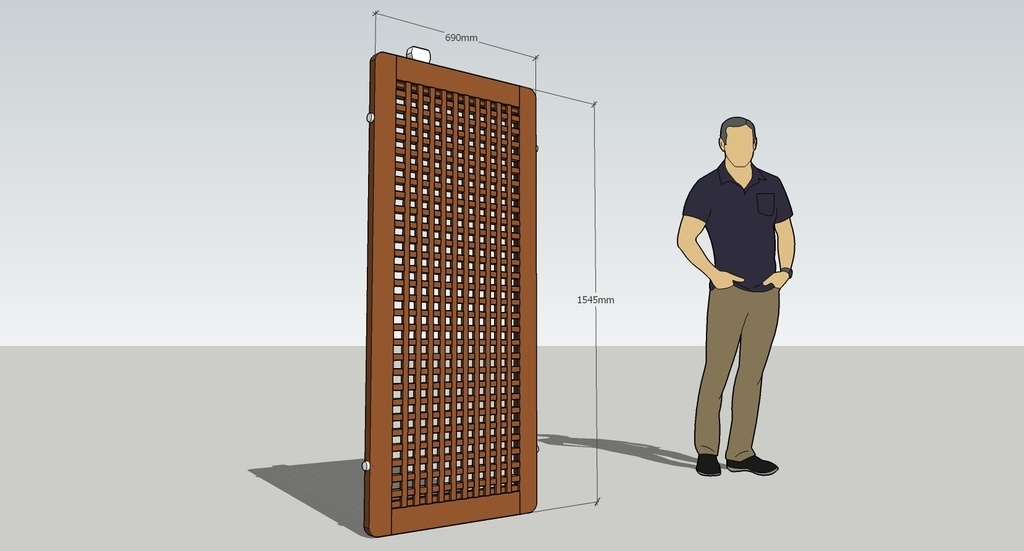

le plan m'aidera à calculer la quantité de bois nécessaire je joins aussi une vue éclatée et je me prépare à faire du "en série".
Achat du bois

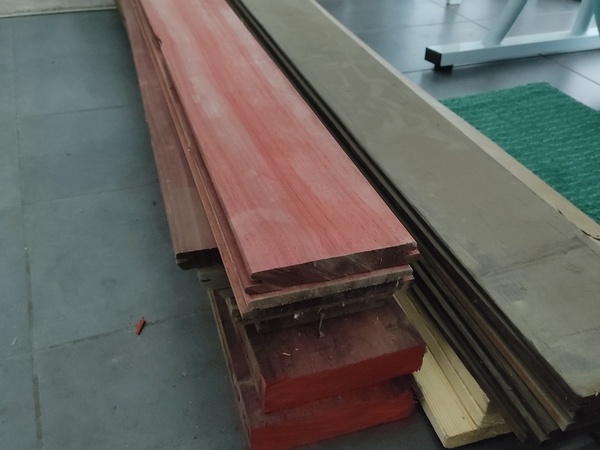

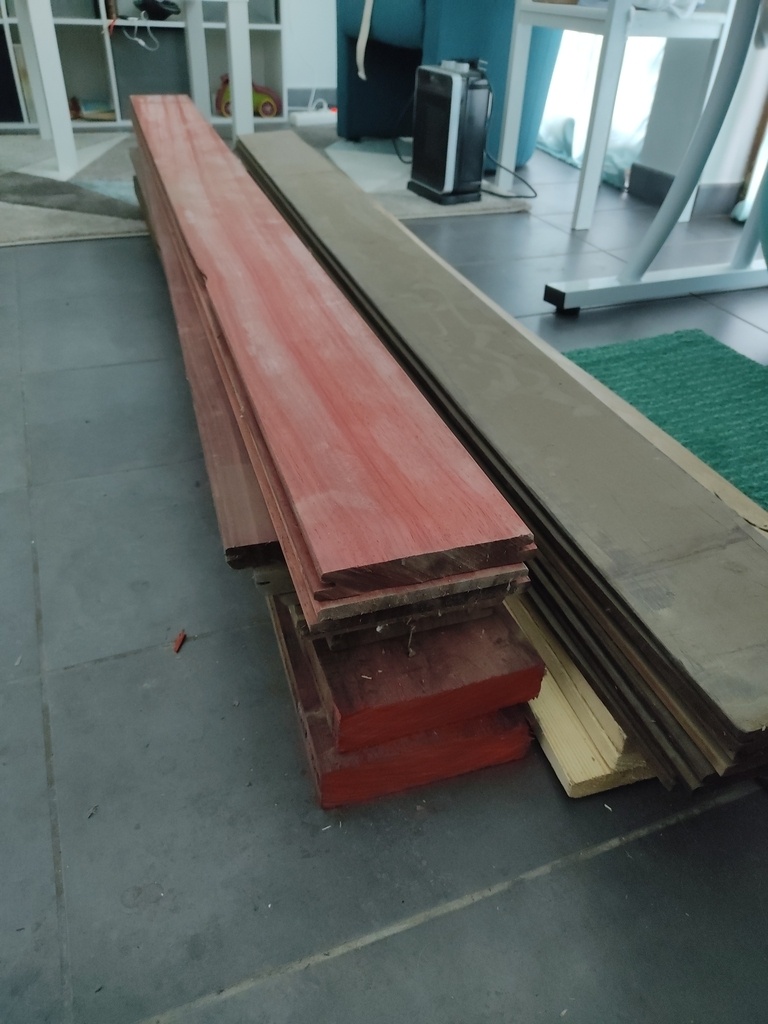

Nous sommes allés à la scierie locale et avons trouvé des lames de padouk déclassées de +/- 1600x140x21mm et 2 madriers de 1800x160x38mm. Je pense que mon beau père en a eu pour 140€.

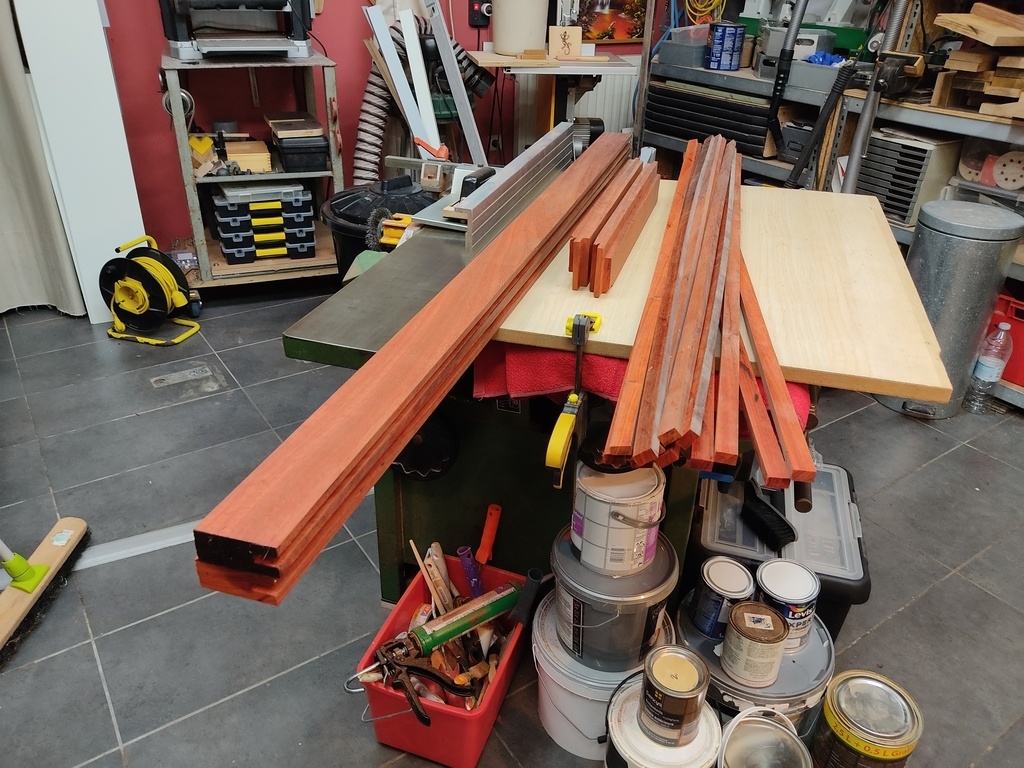

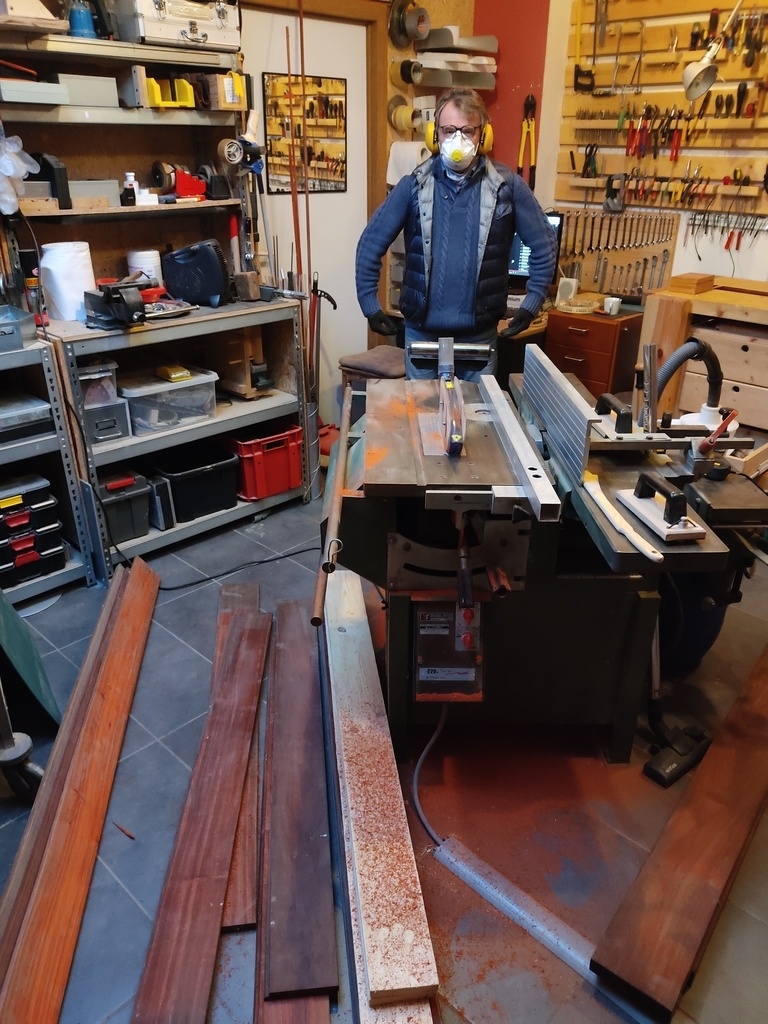

Délignage et mise à longueur

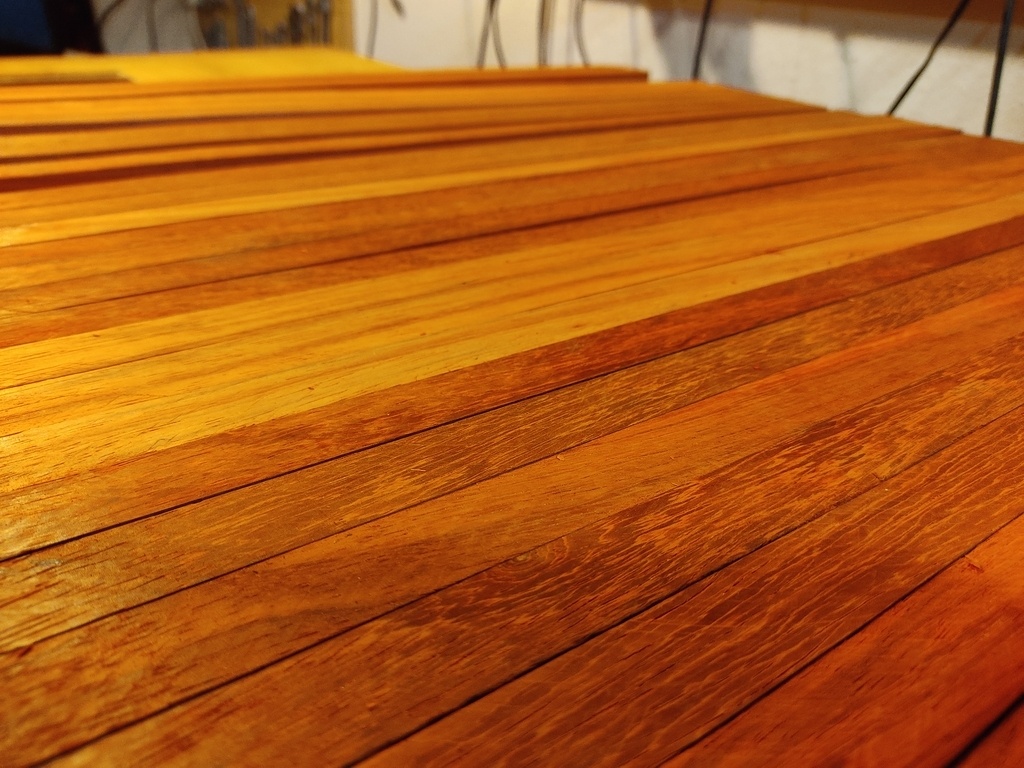

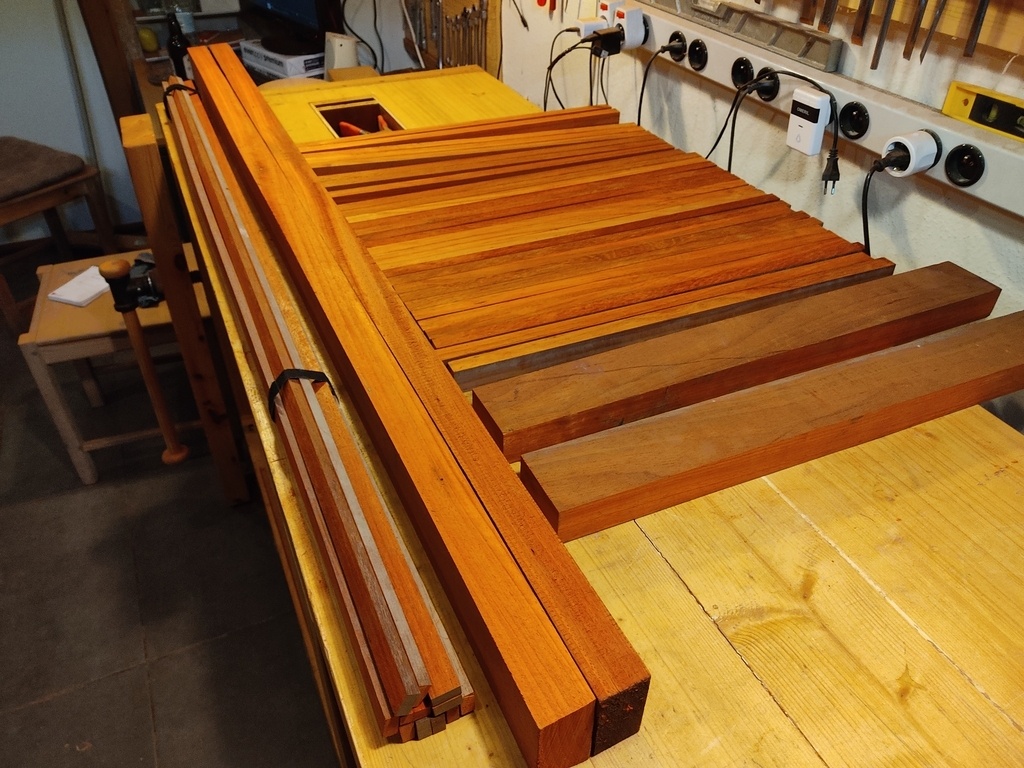

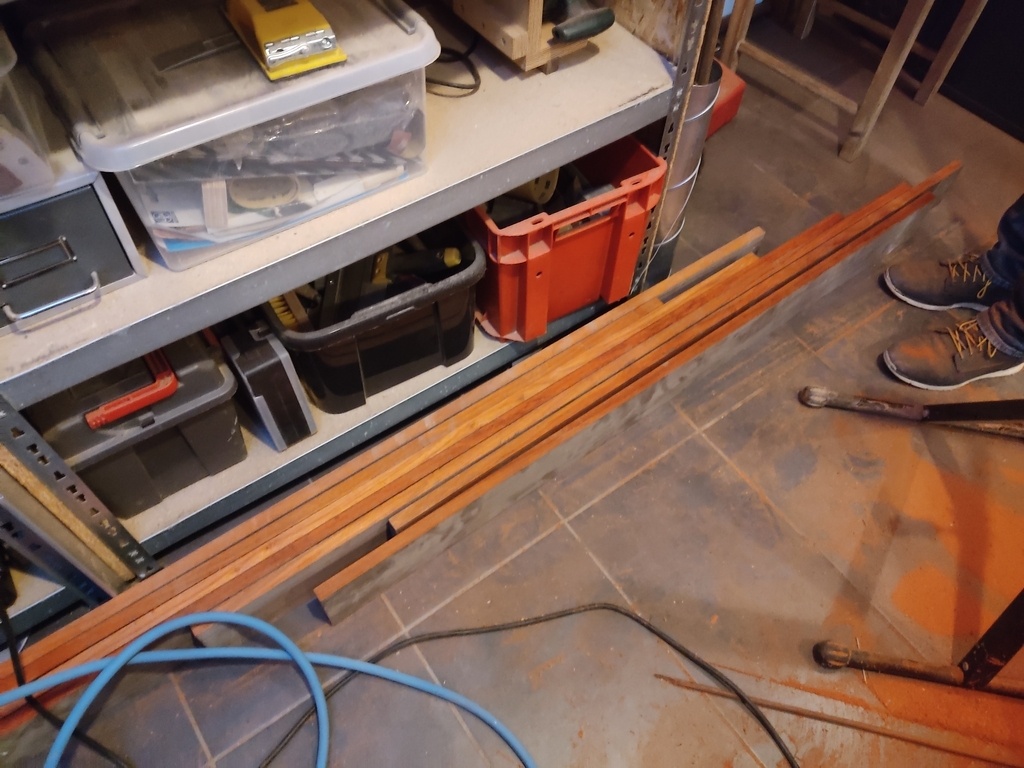

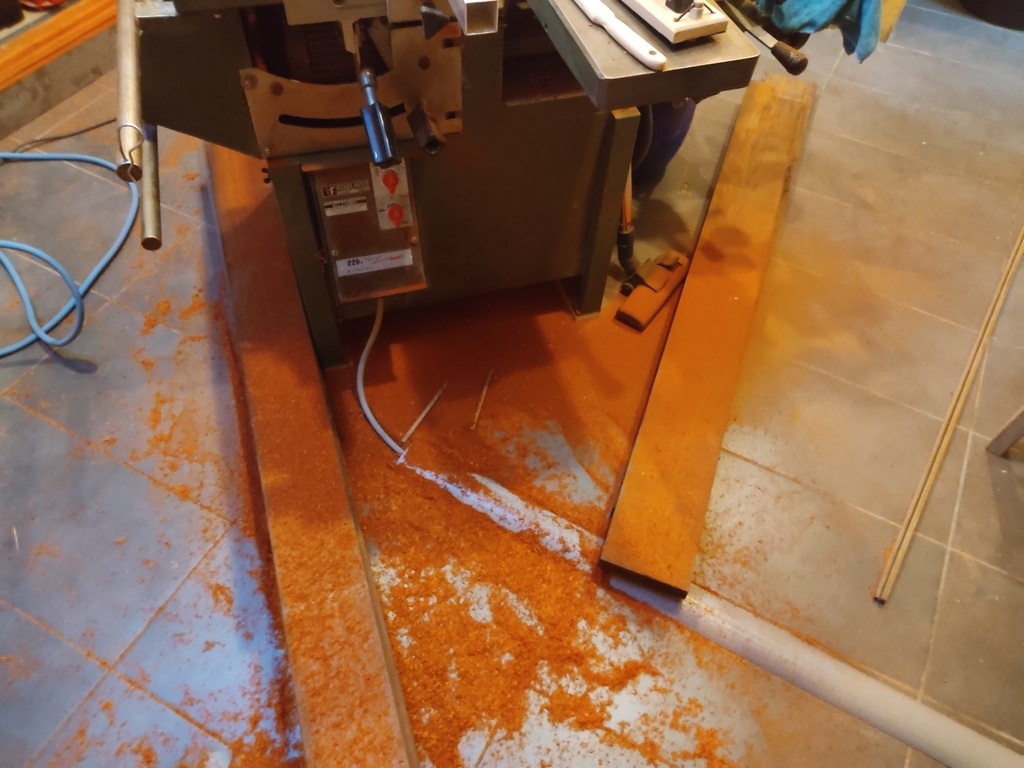

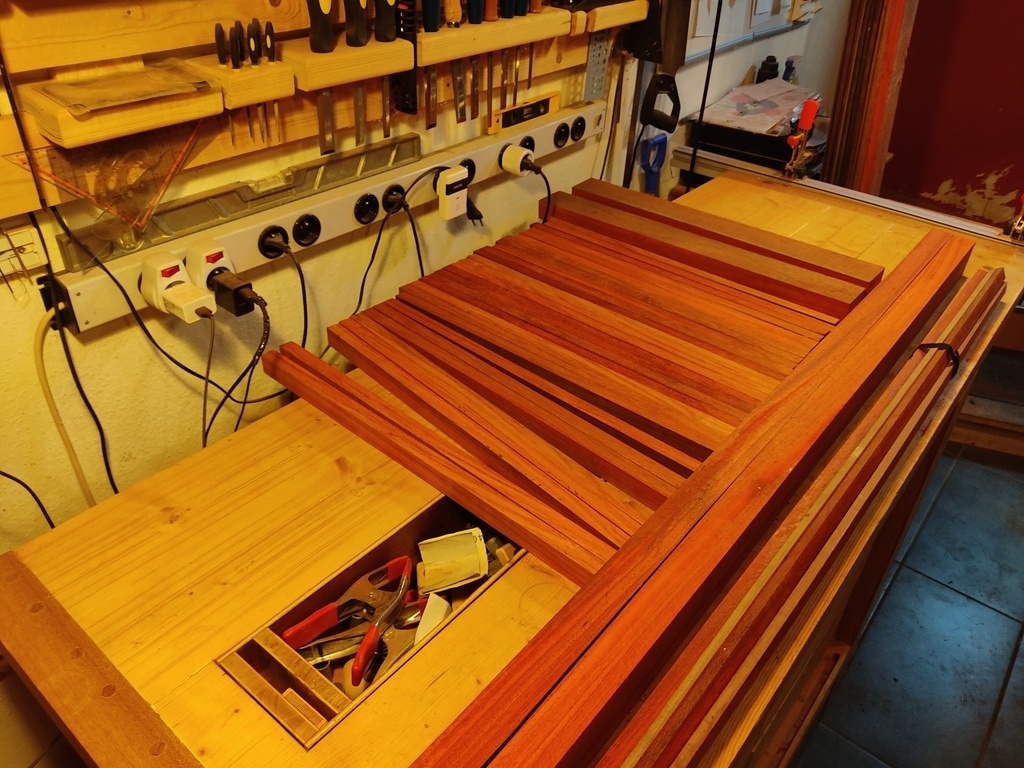

Nous avons delignés et mis à longueur avec une marge de qlq cm.
Au bout de quelques minutes, j'avais l'impression d'être sur Mars ! C'est la première fois que je touchais le padouk et j'ai été agréablement surpris.

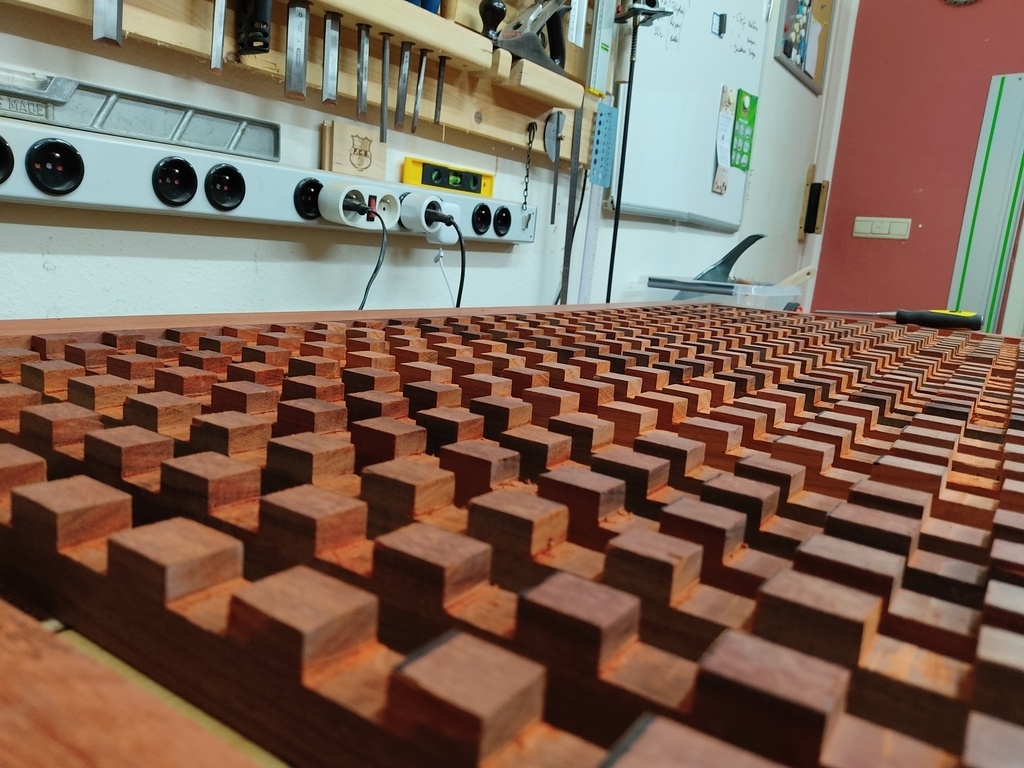

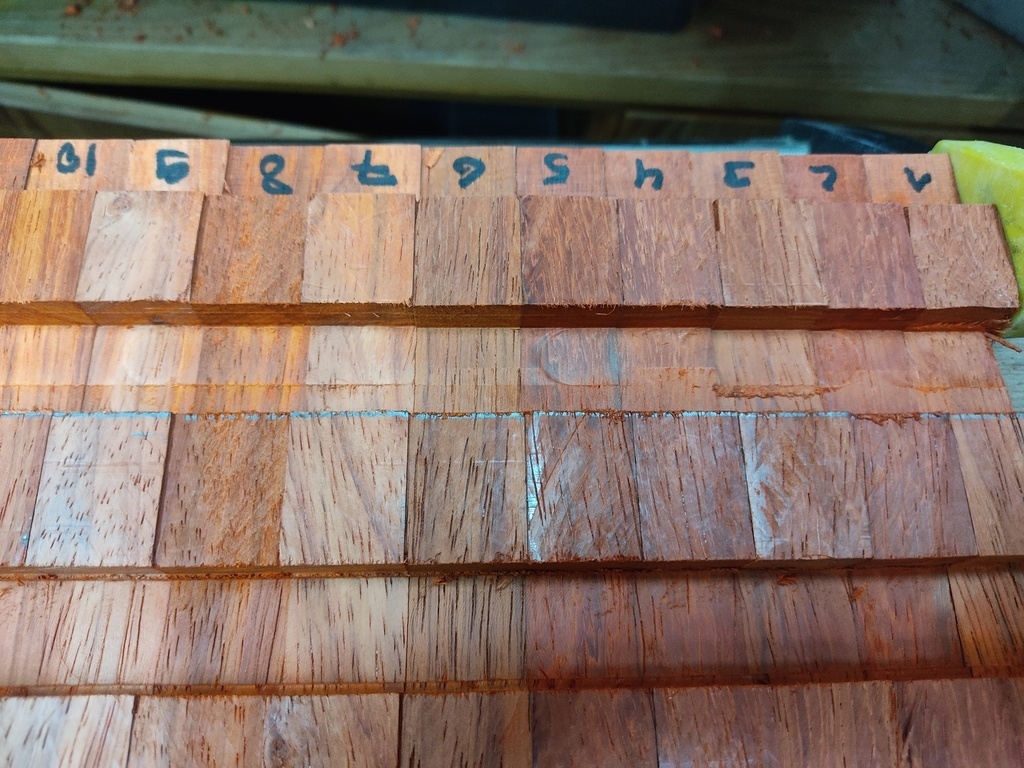

Usinage des traverses

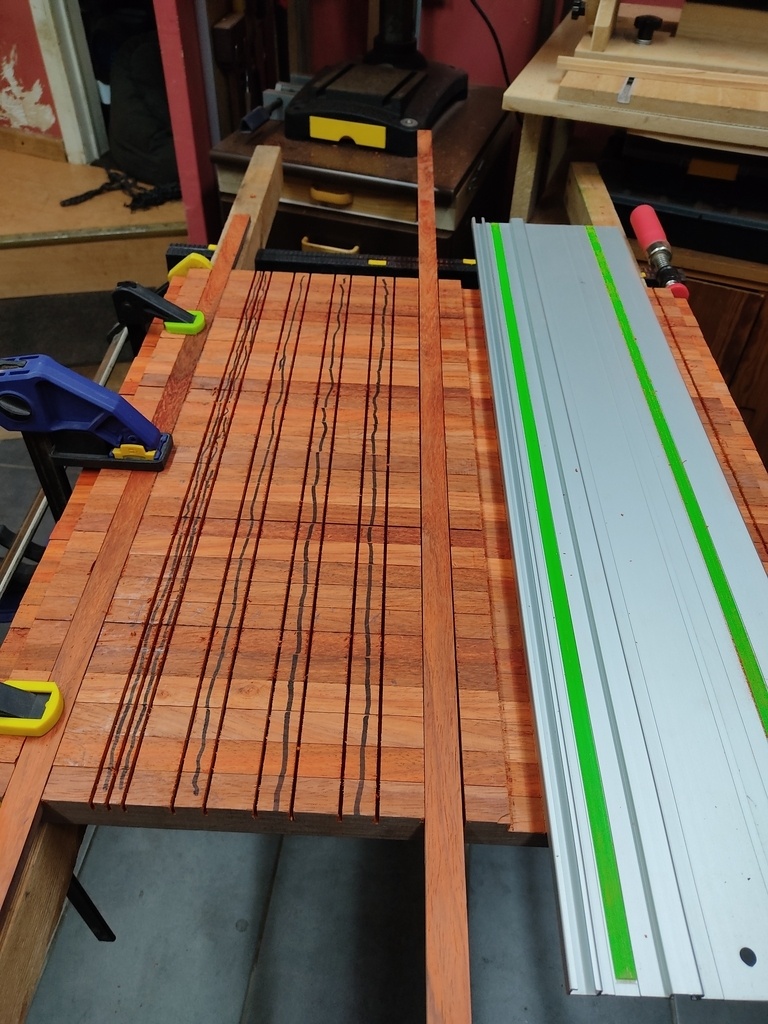

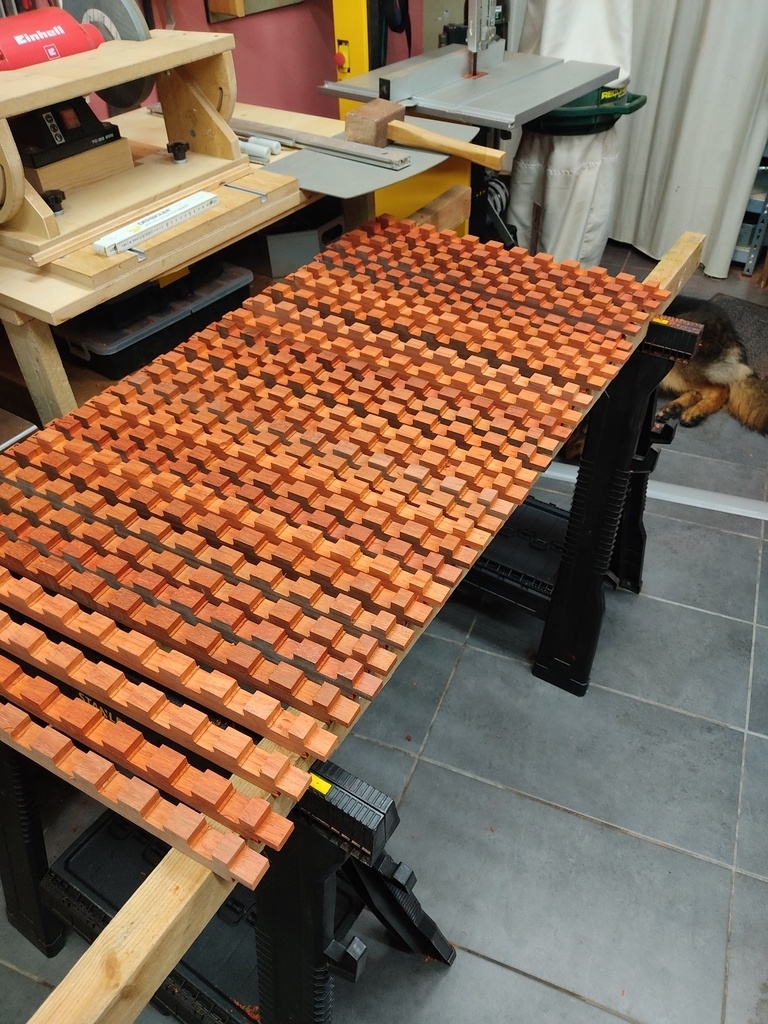

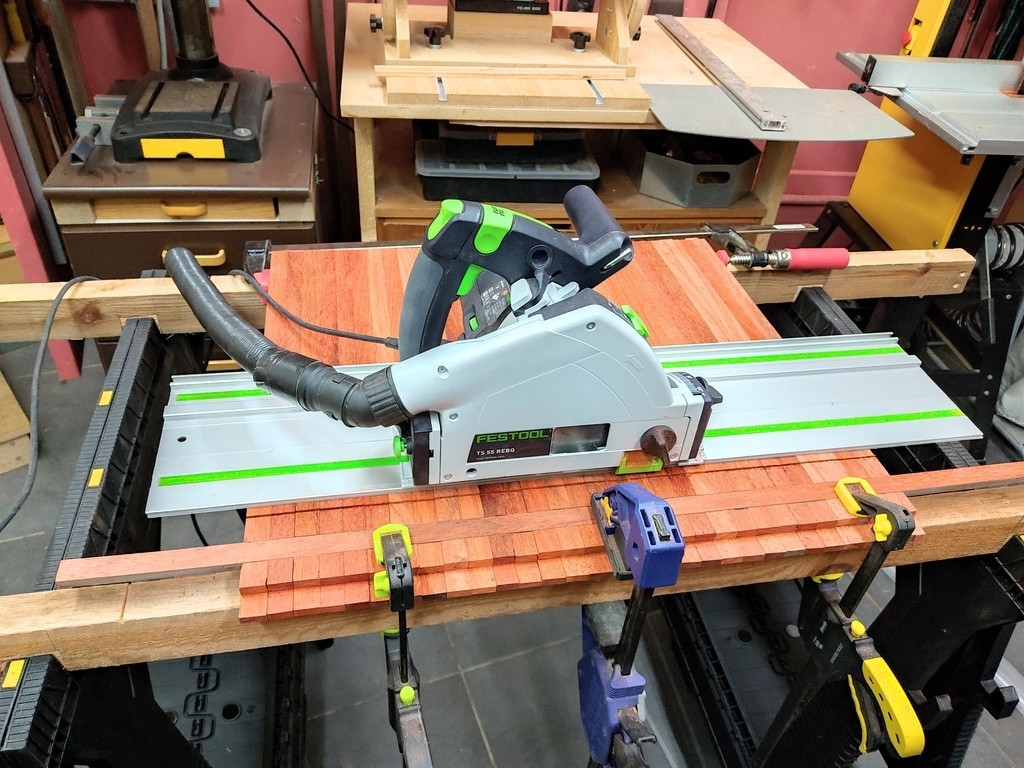

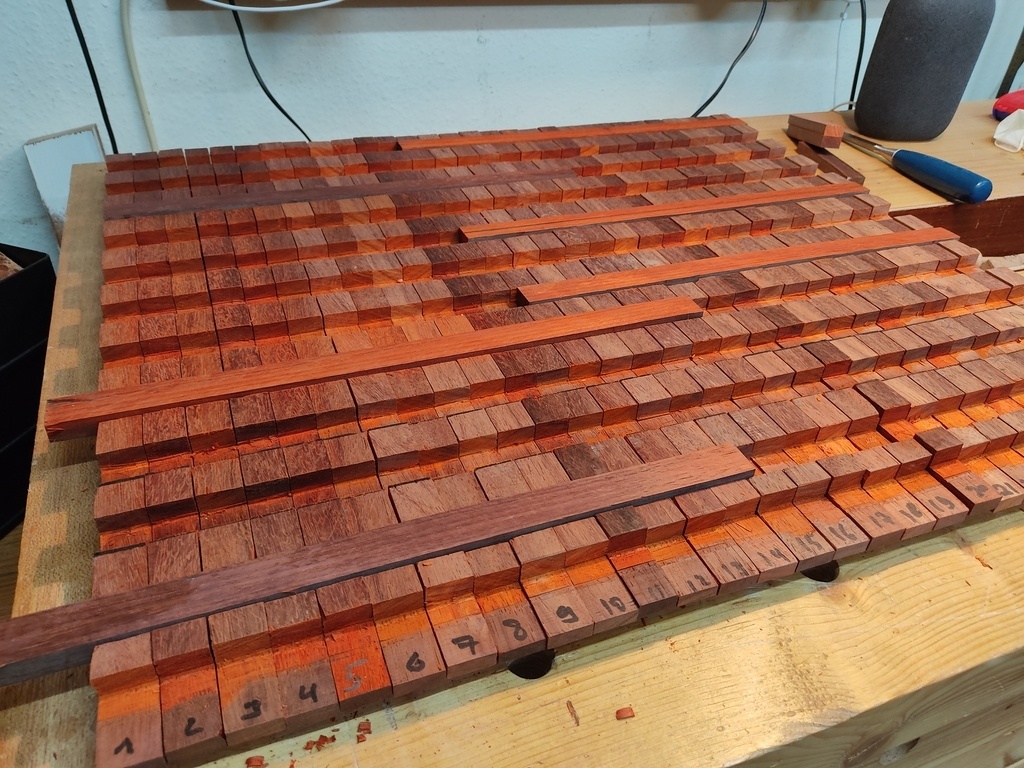

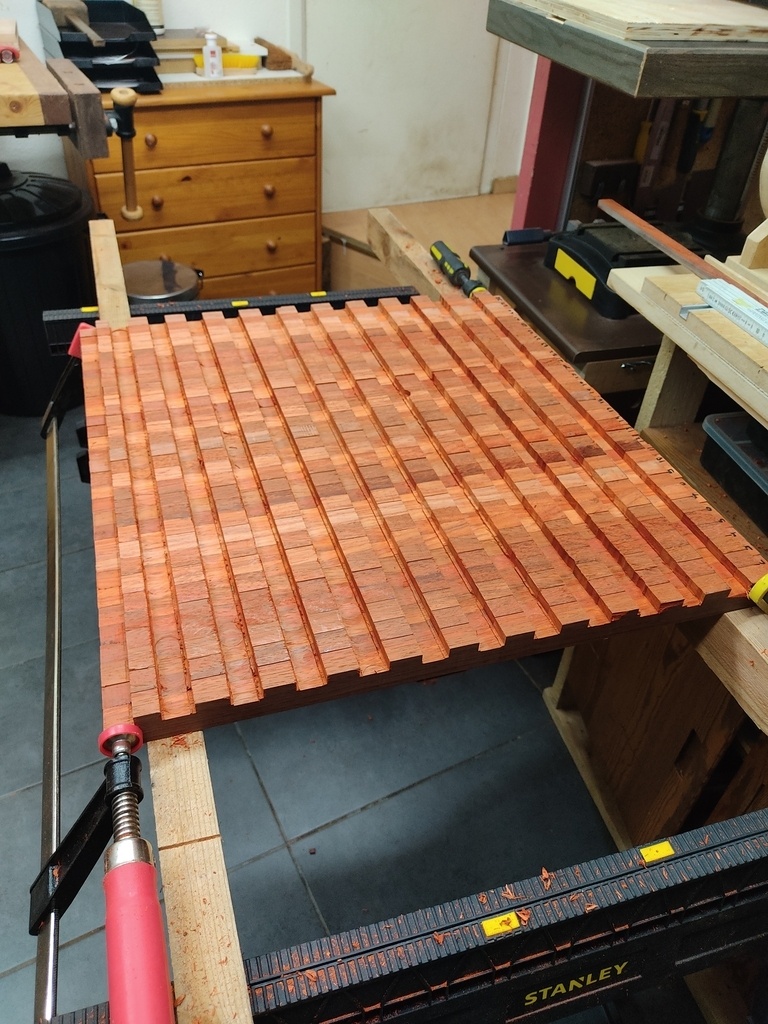

J'ai usiné en série les traverses qui accueilleront les montants. la technique de serrage n'était pas top et certaines traverses dépassaient de quelques dixièmes de mm, la première rainure faite uniquement à la défonceuse avec 2 alignements (rainure 20mm et fraise de 12mm). À la base, je voulais le faire avec charriot de scie sous table, mais j'ai opté pour la scie circulaire avec une profondeur de 10mm pour les bords et un passage de fraise de 18mm avec une profondeur de 11mm, je ne sais pas si c'est une bonne technique, mais ça me permet de jongler avec les montants en enlevant si besoin les petits bords (1mm) laissés par la scie circulaire et la place pour la colle (je ne suis pas certain que ce soit compréhensible !!!).

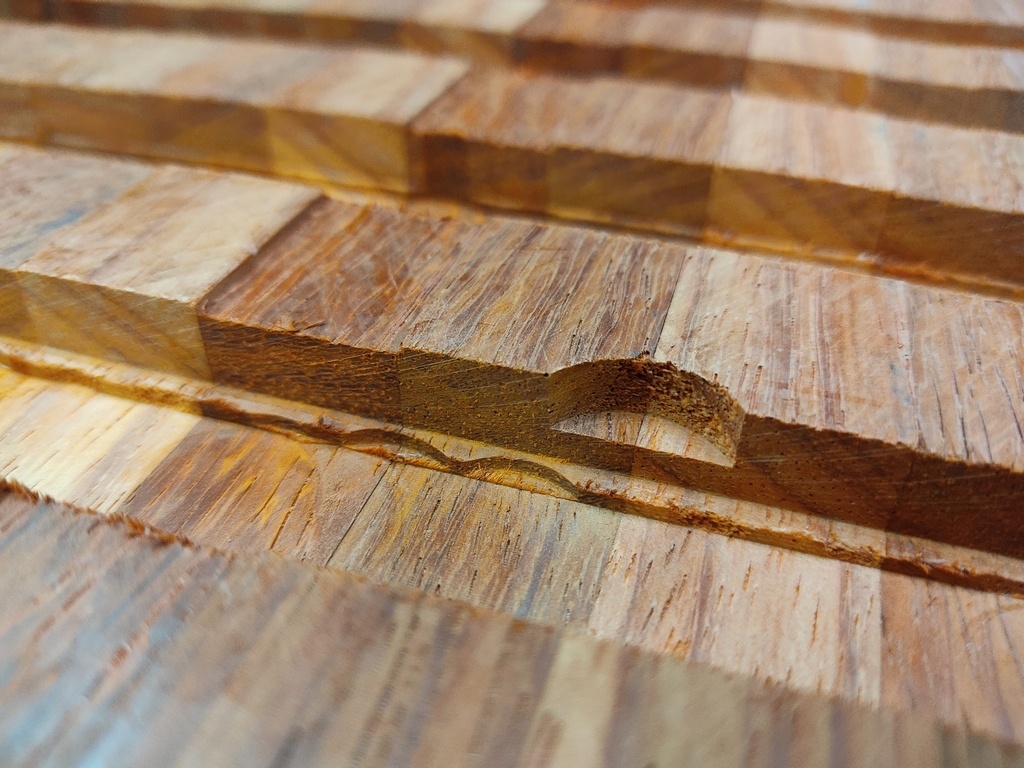

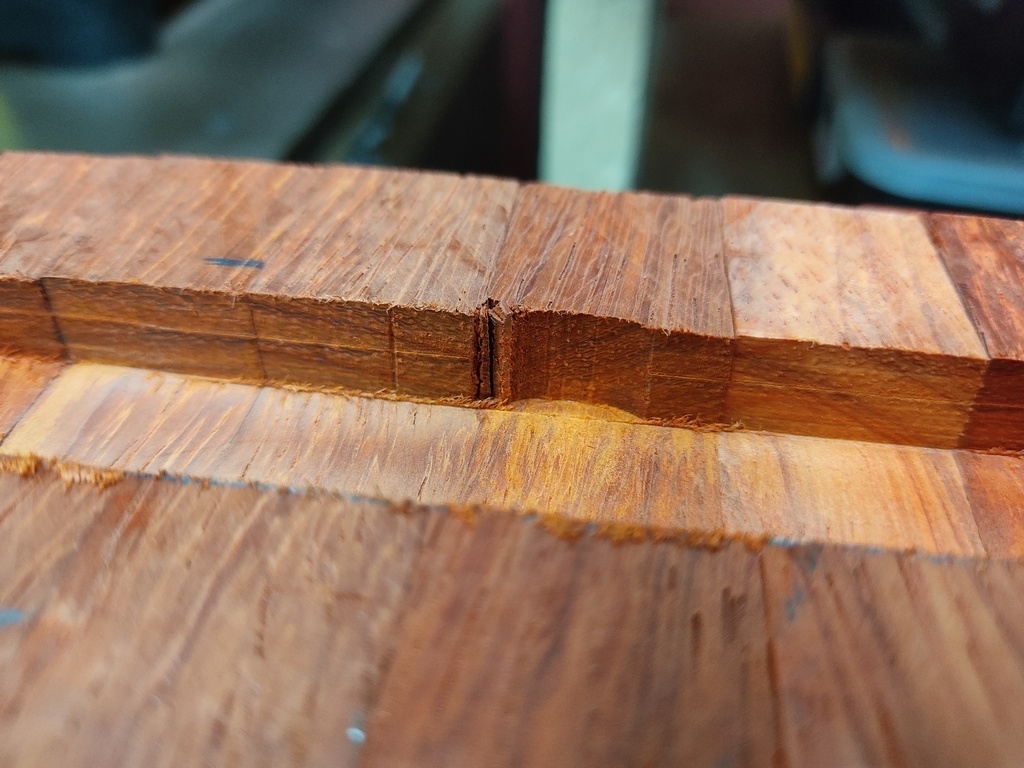

Deux ratés

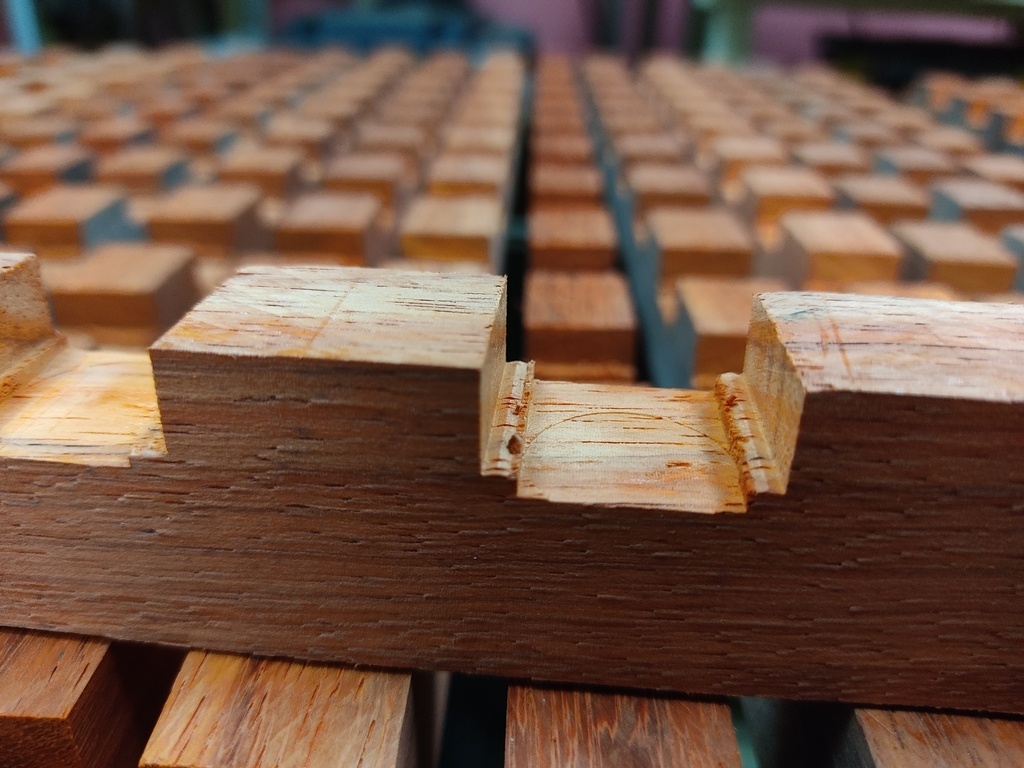

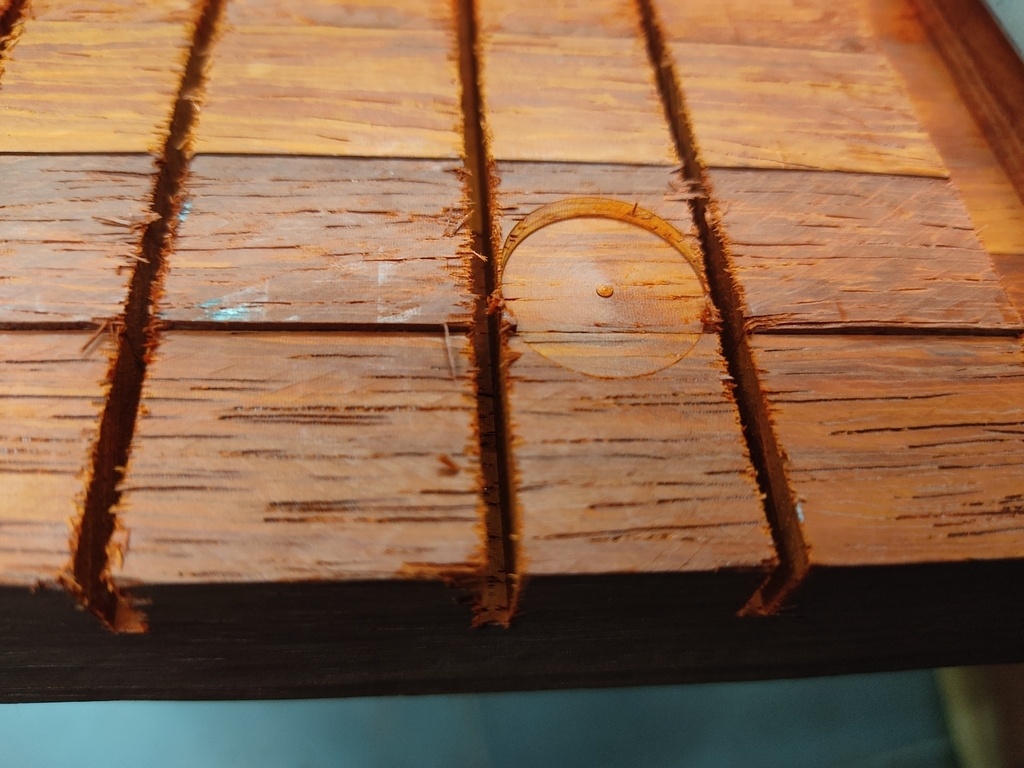

Double rainure pour colle et ajustement

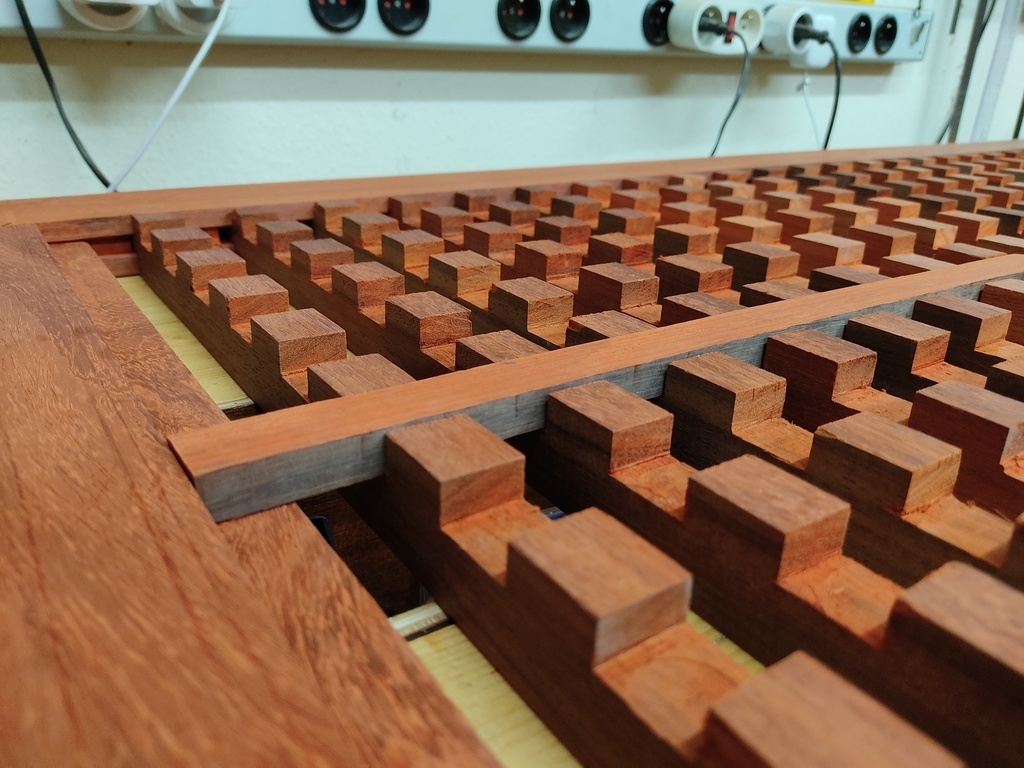

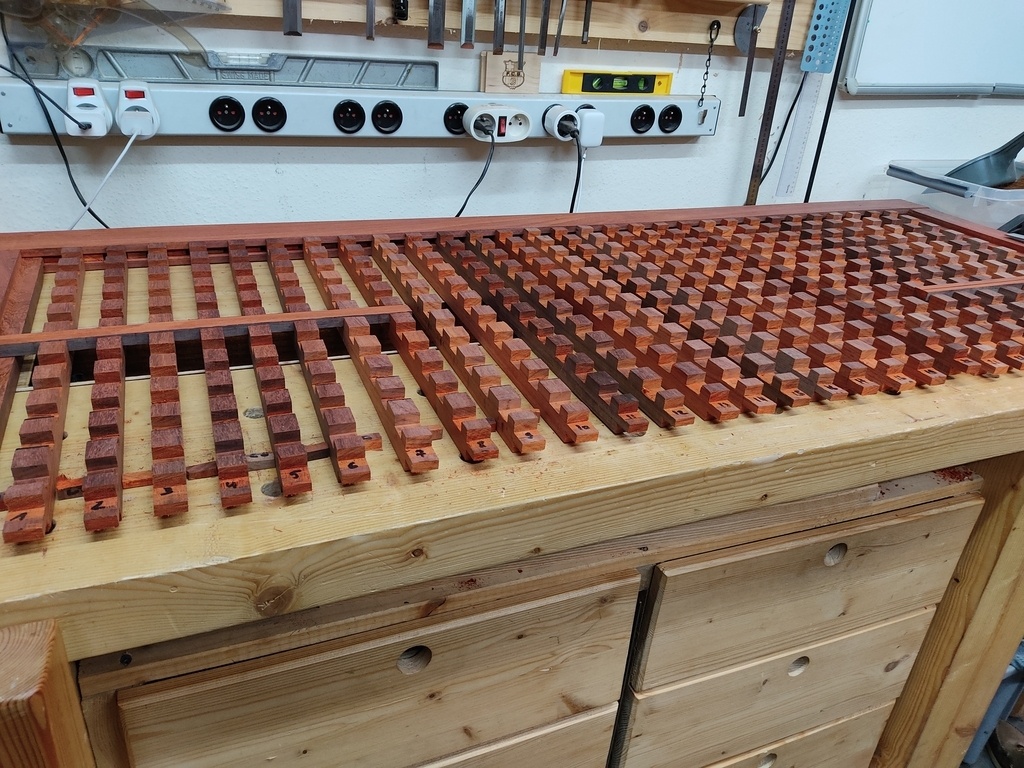

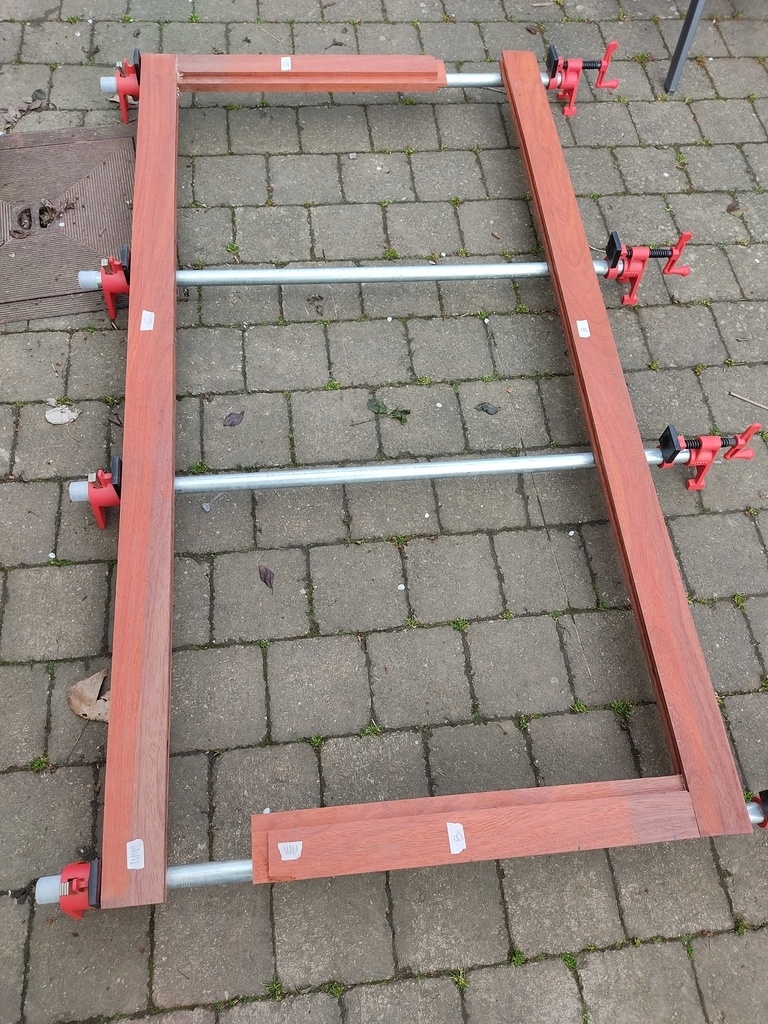

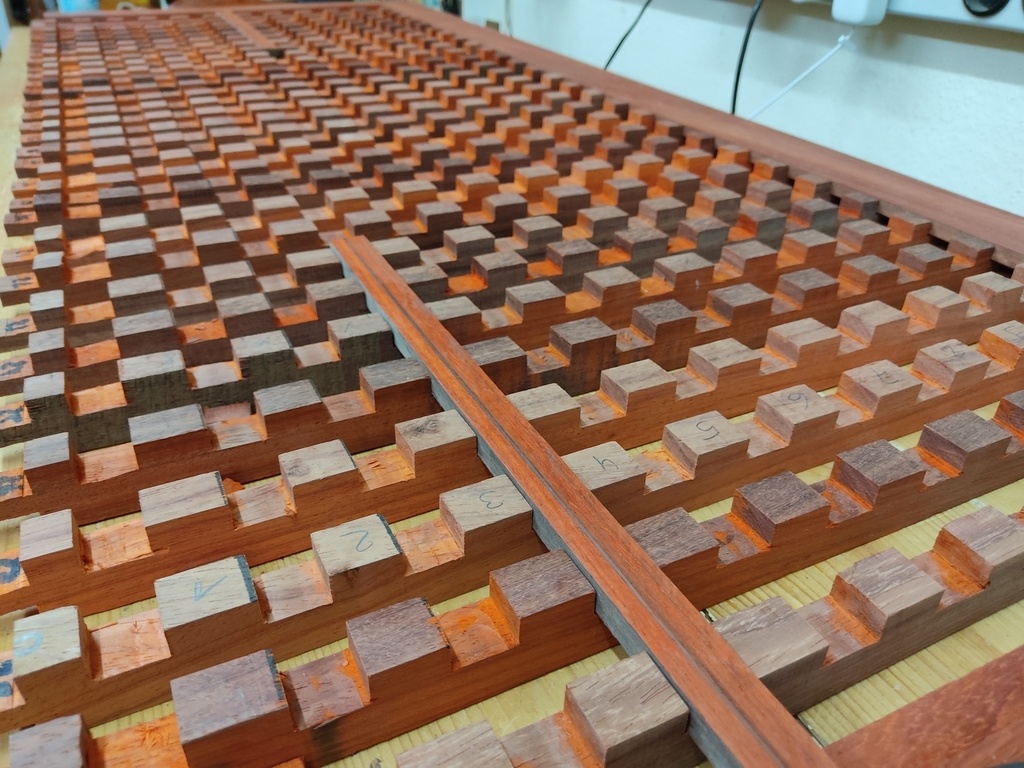

Montage à blanc
Toutes les pièces sont prêtes, quelques rectifications au ciseau à bois, avant le collage, je vais préparer des cales de 25mm de large pour les insérer entre les traverses et les tenir en position.

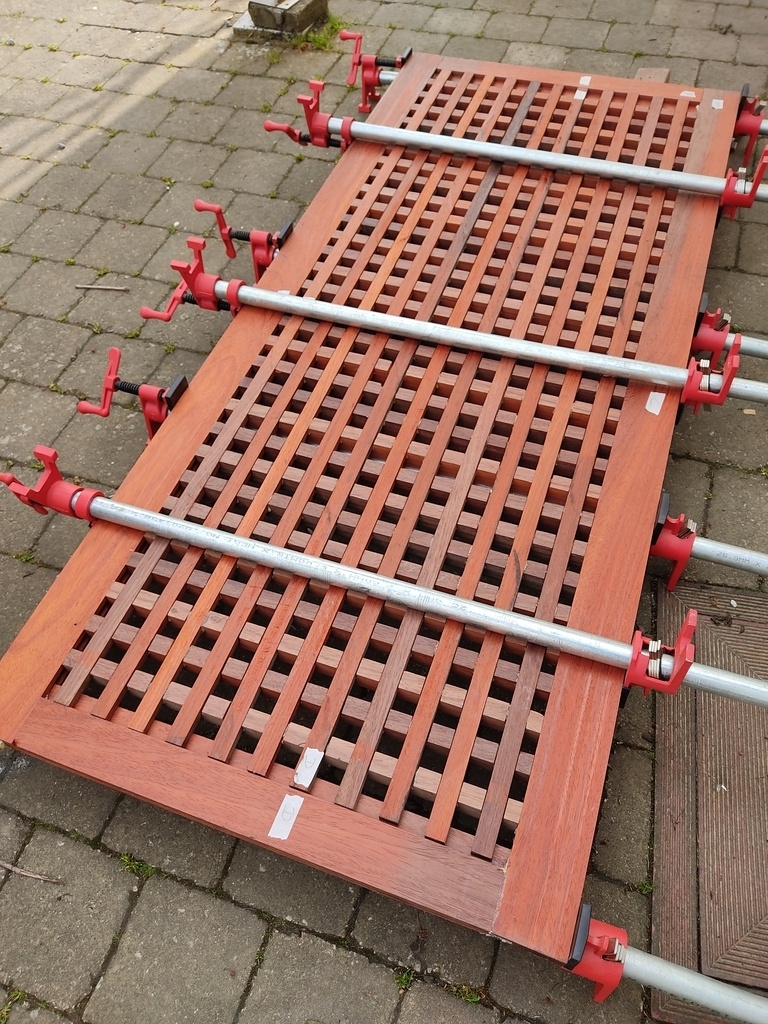

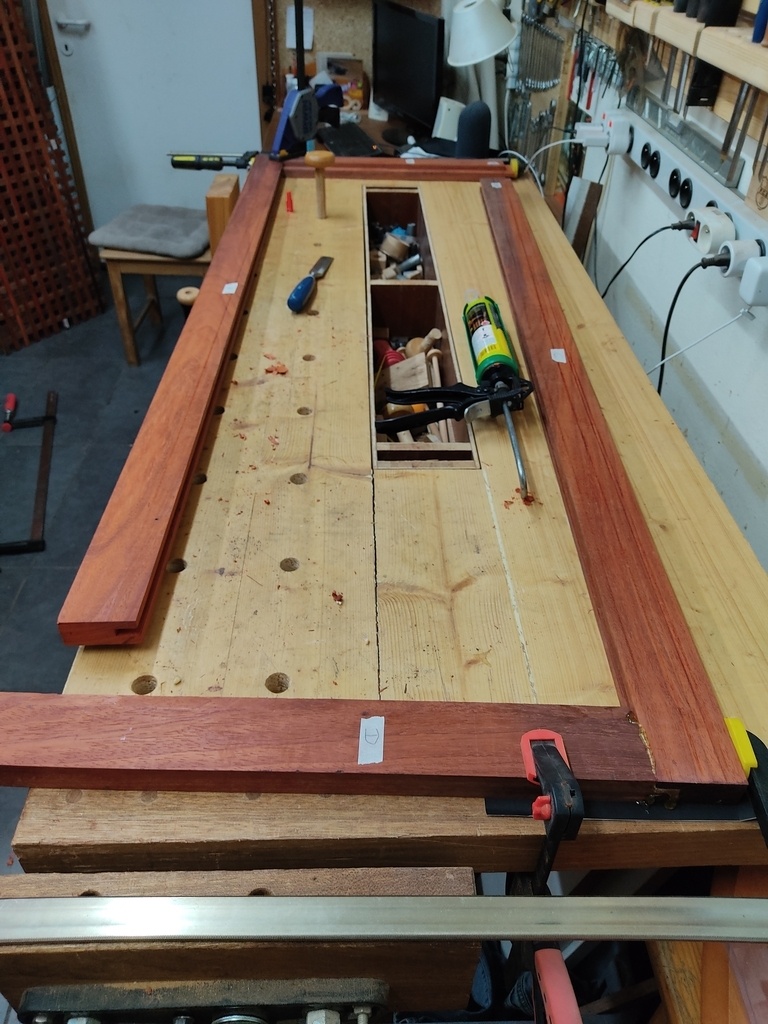

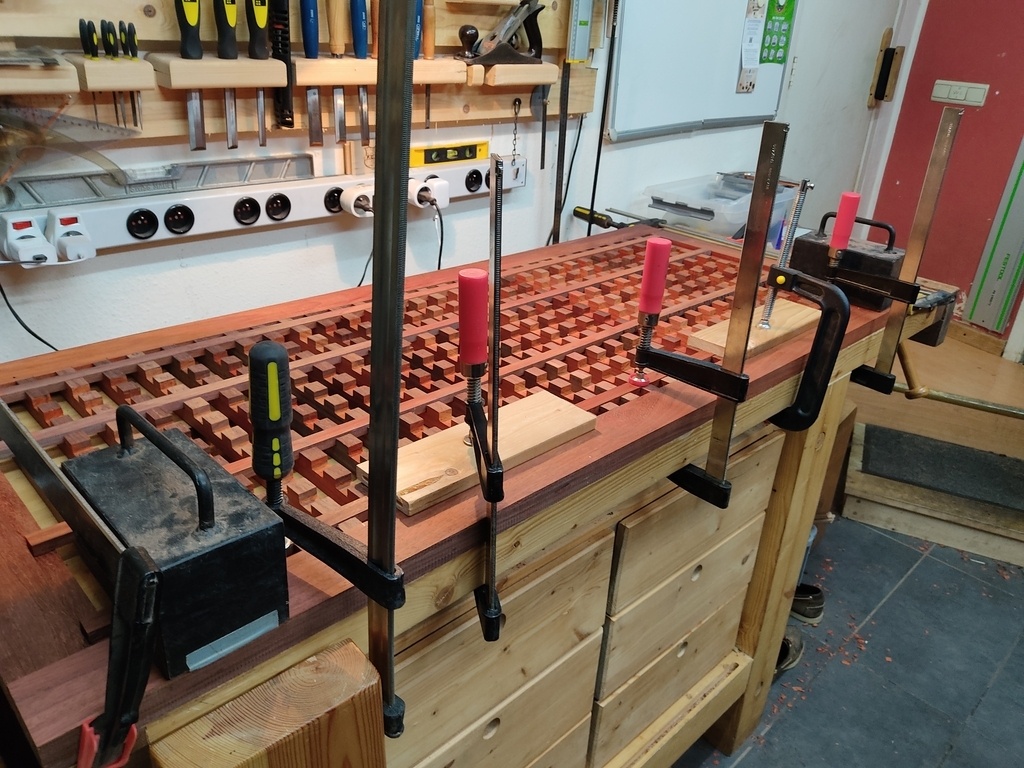

Collage 1ere partie

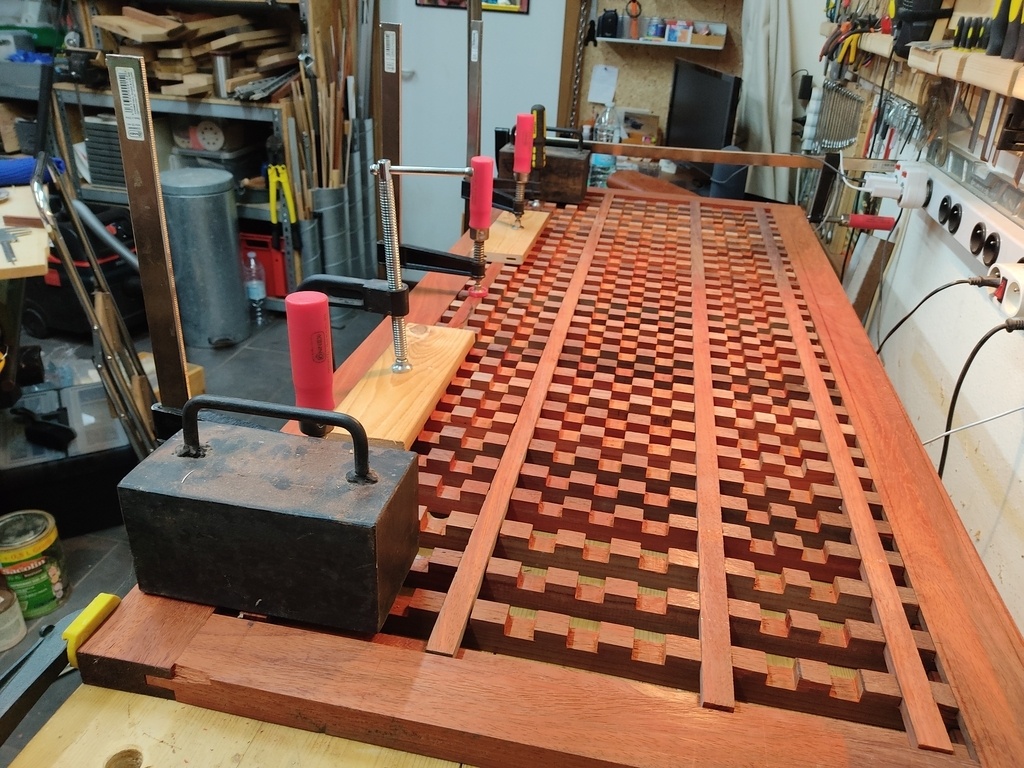

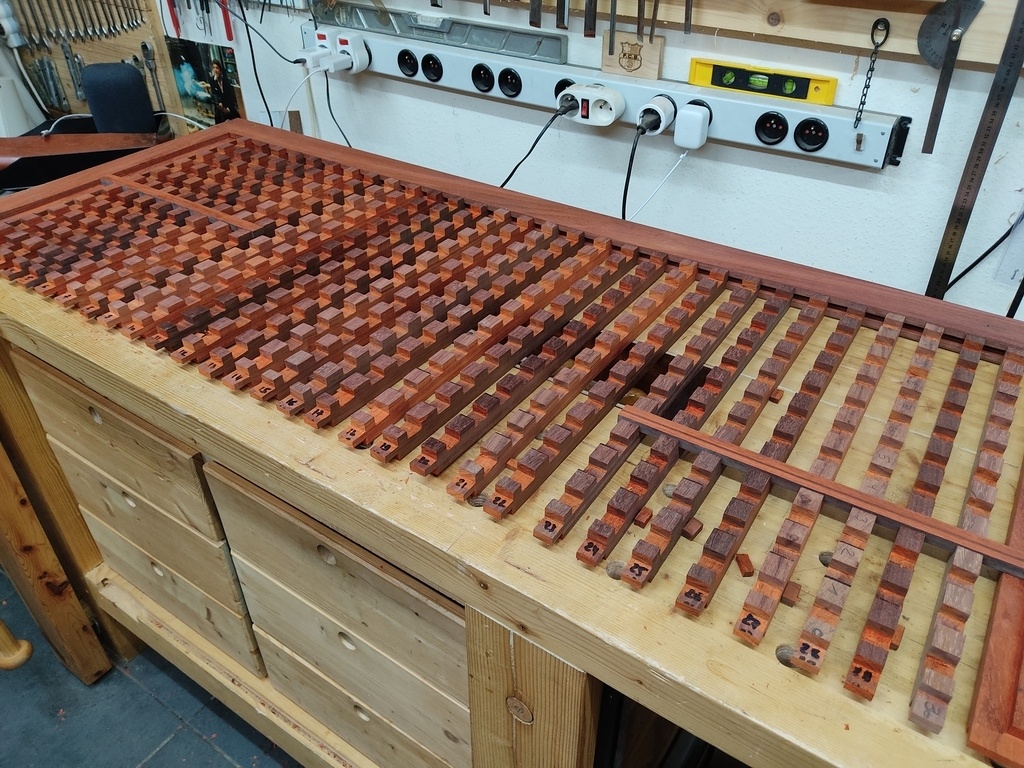

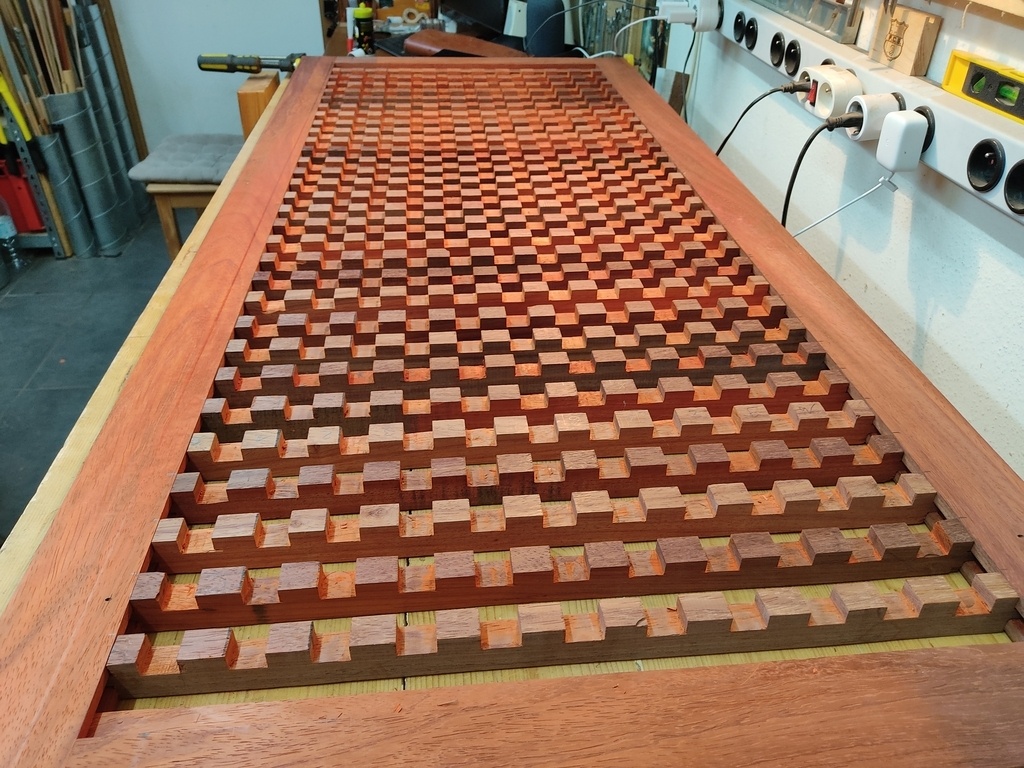

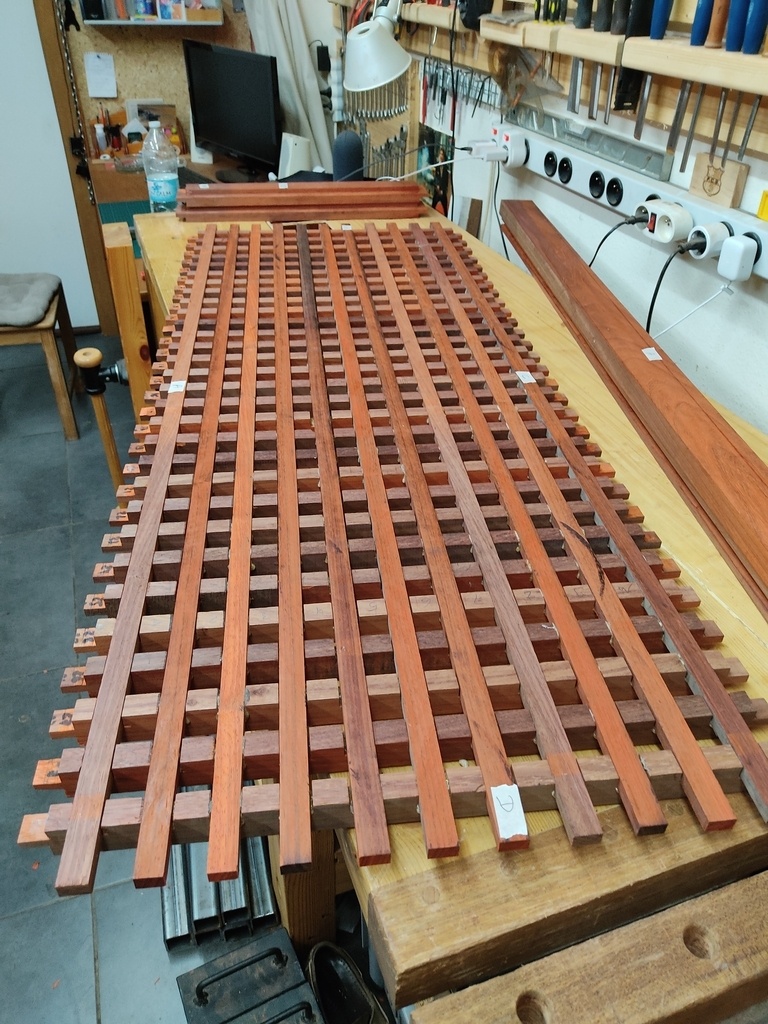

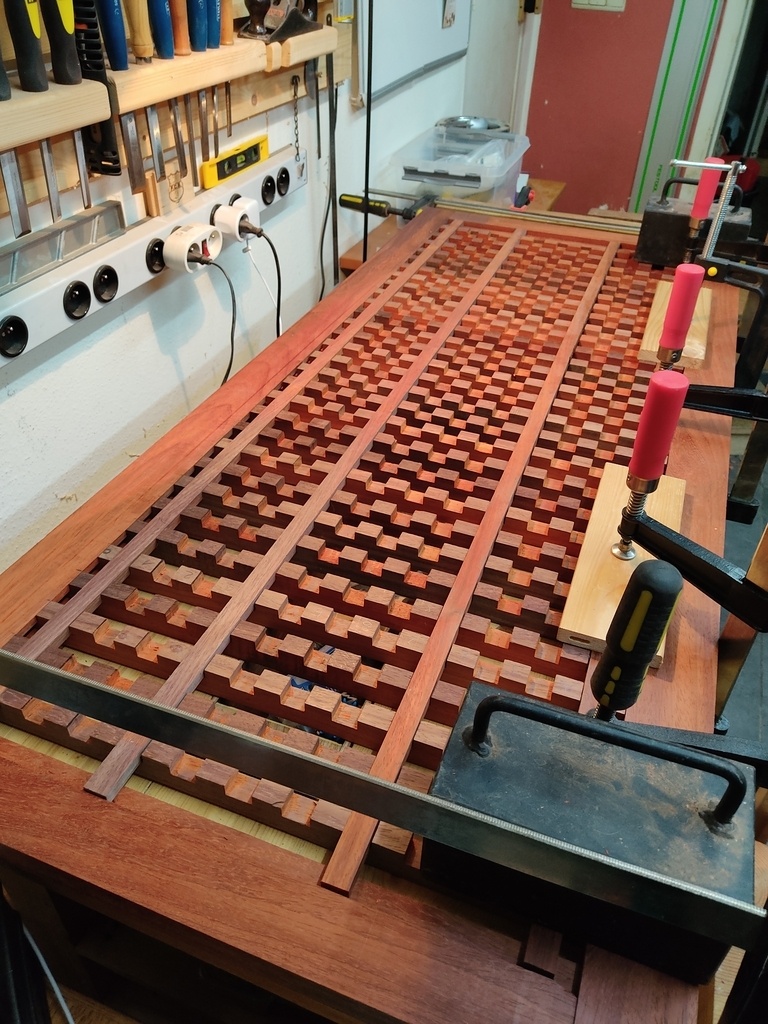

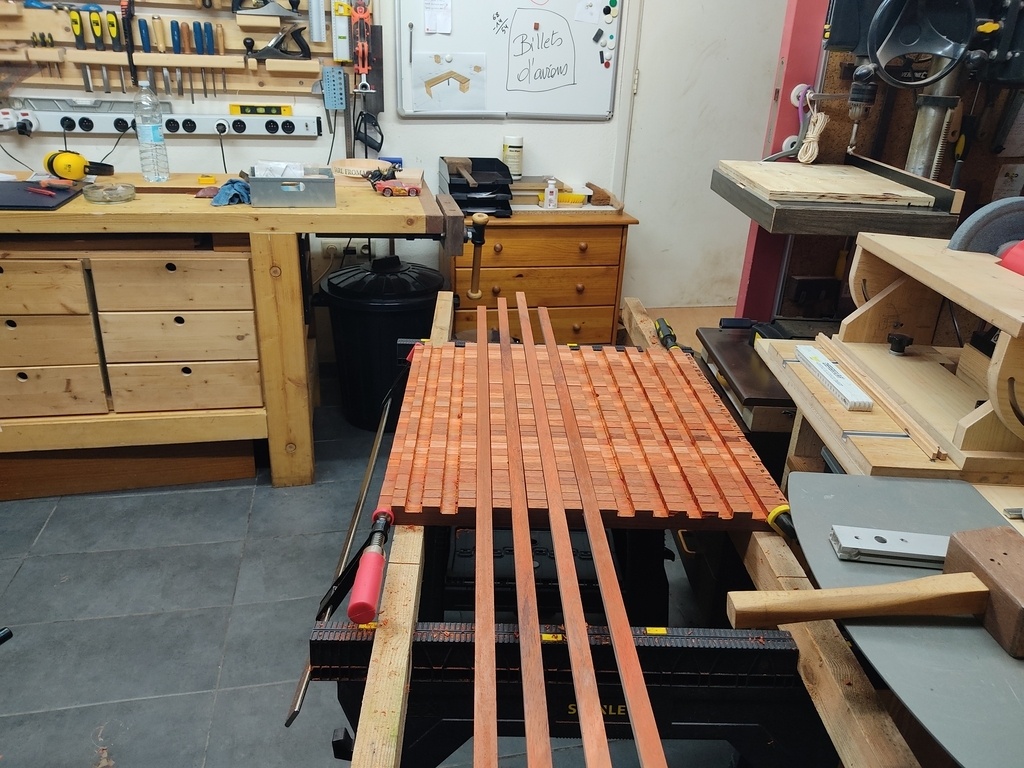

Je ne sais pas trop par où commencer. Après réflexion, je place toutes les traverses centrales et colle les contres lattes les plus près du cadre pour avoir un bon positionnement.

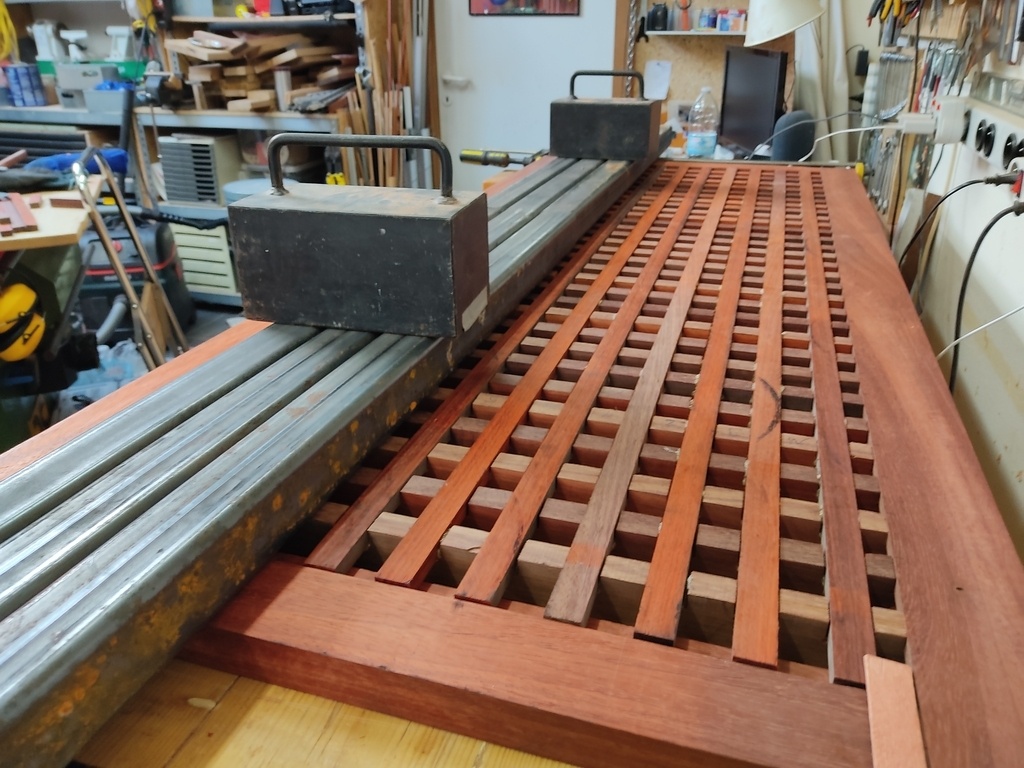

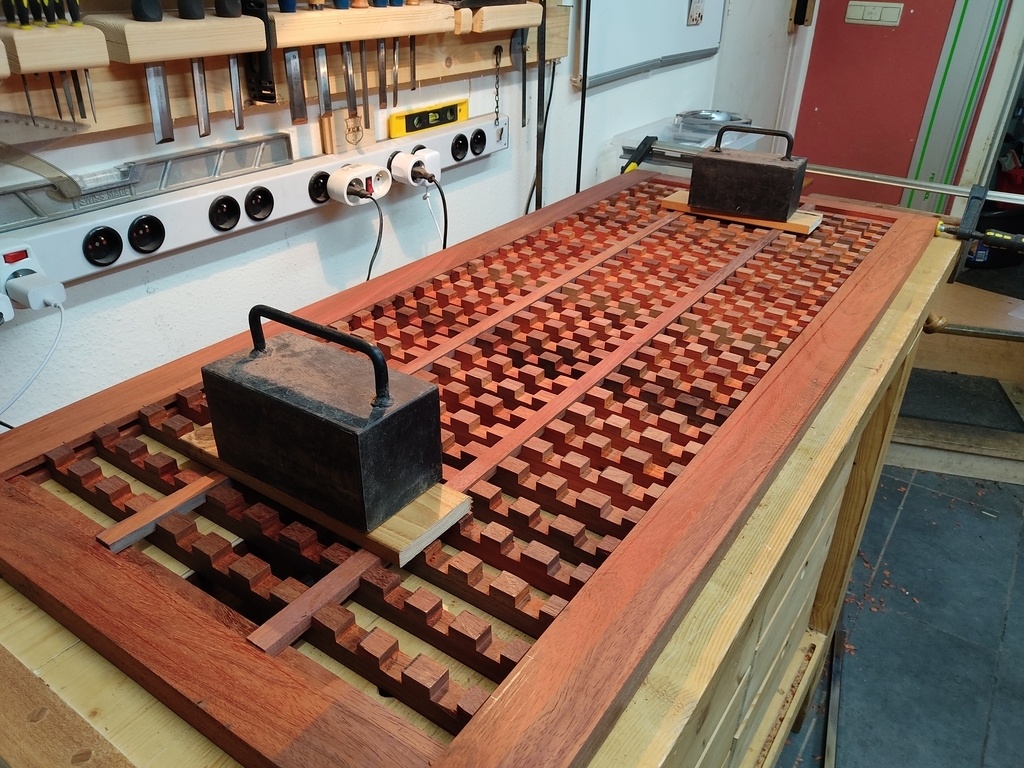

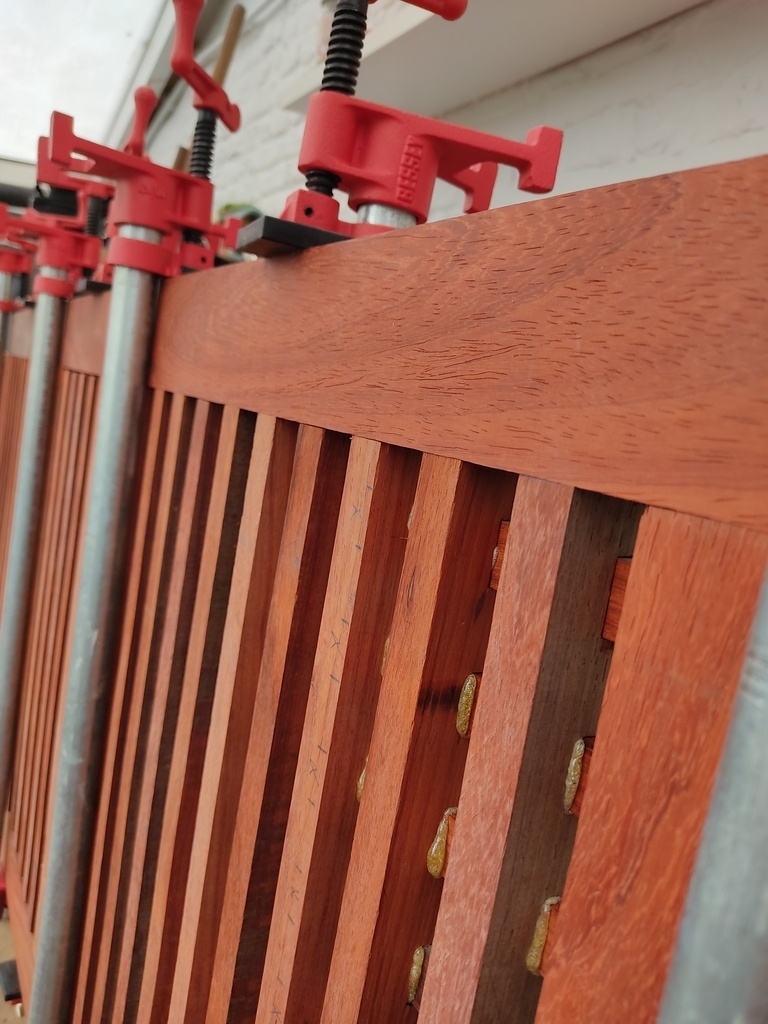

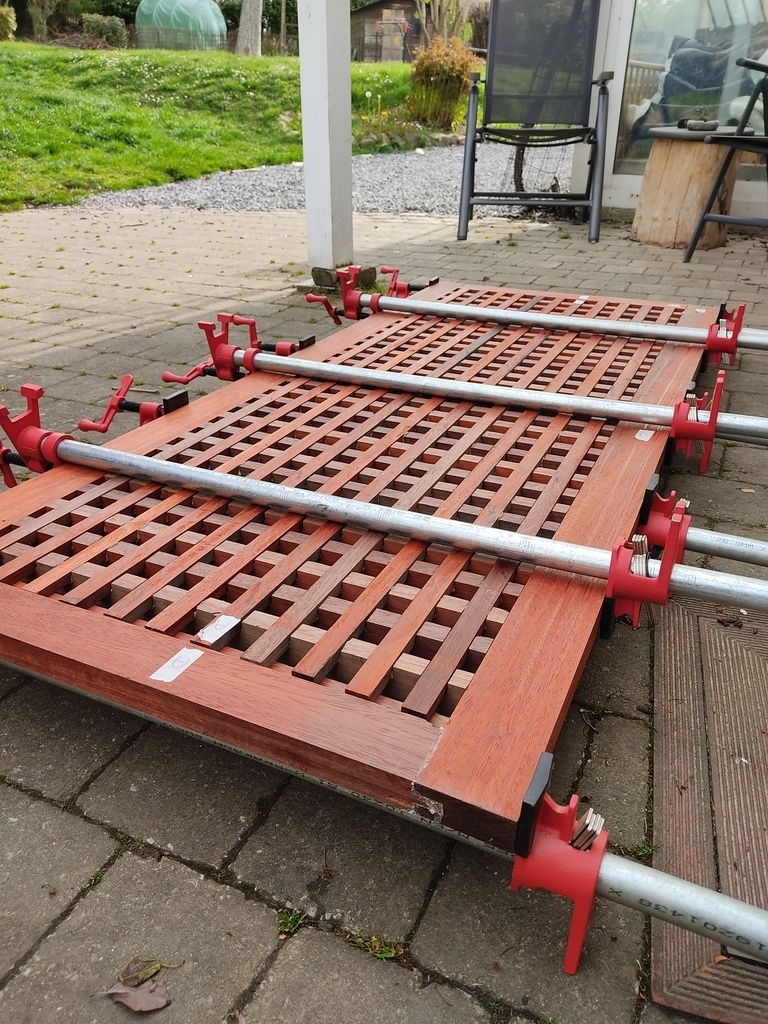

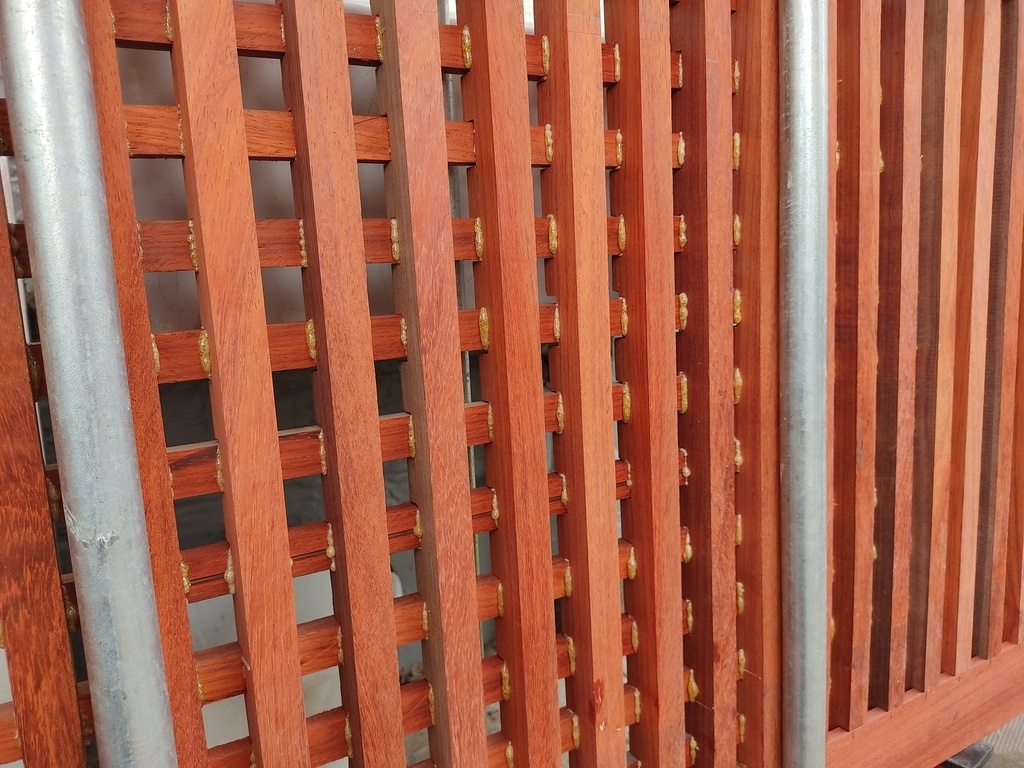

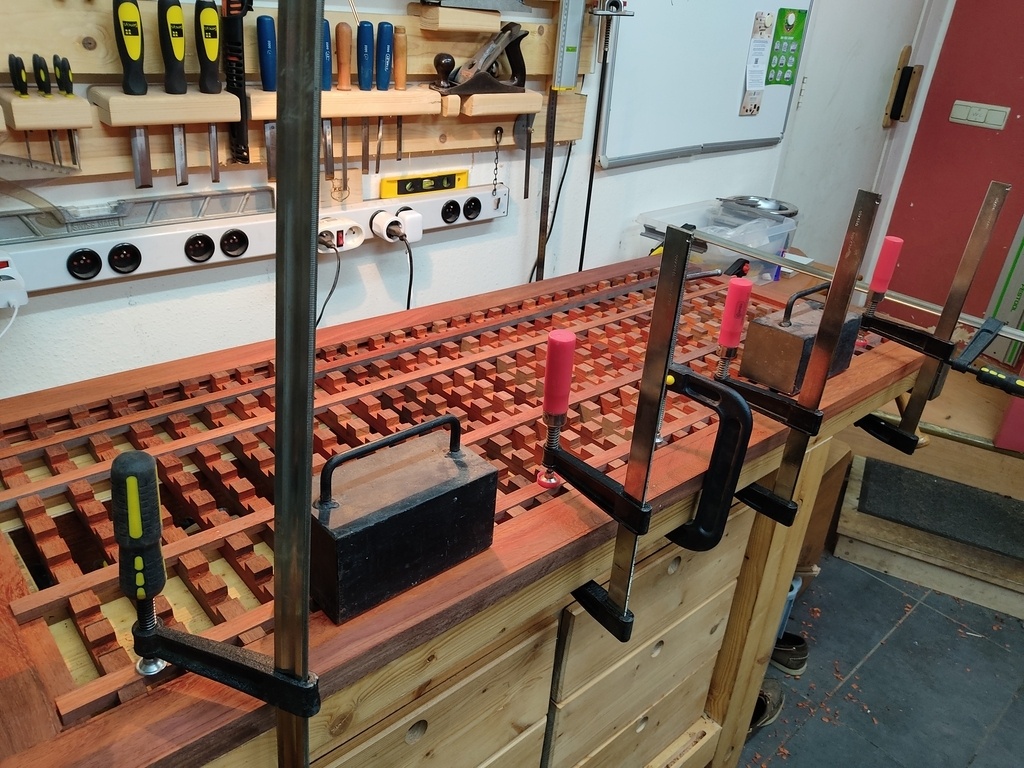

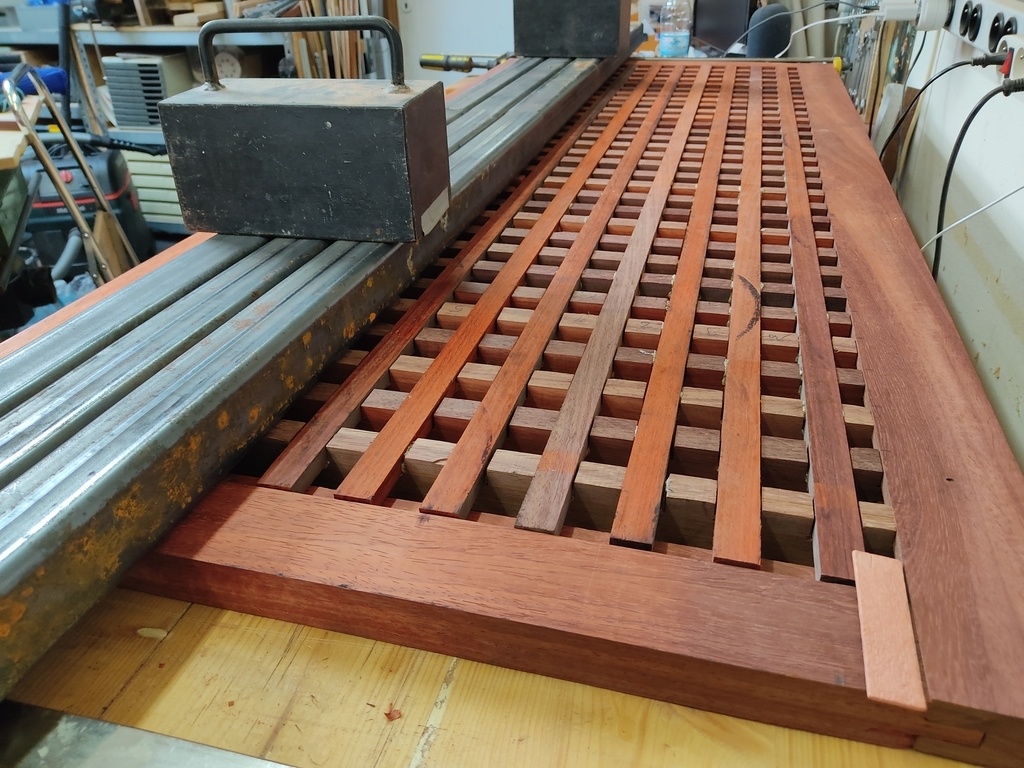

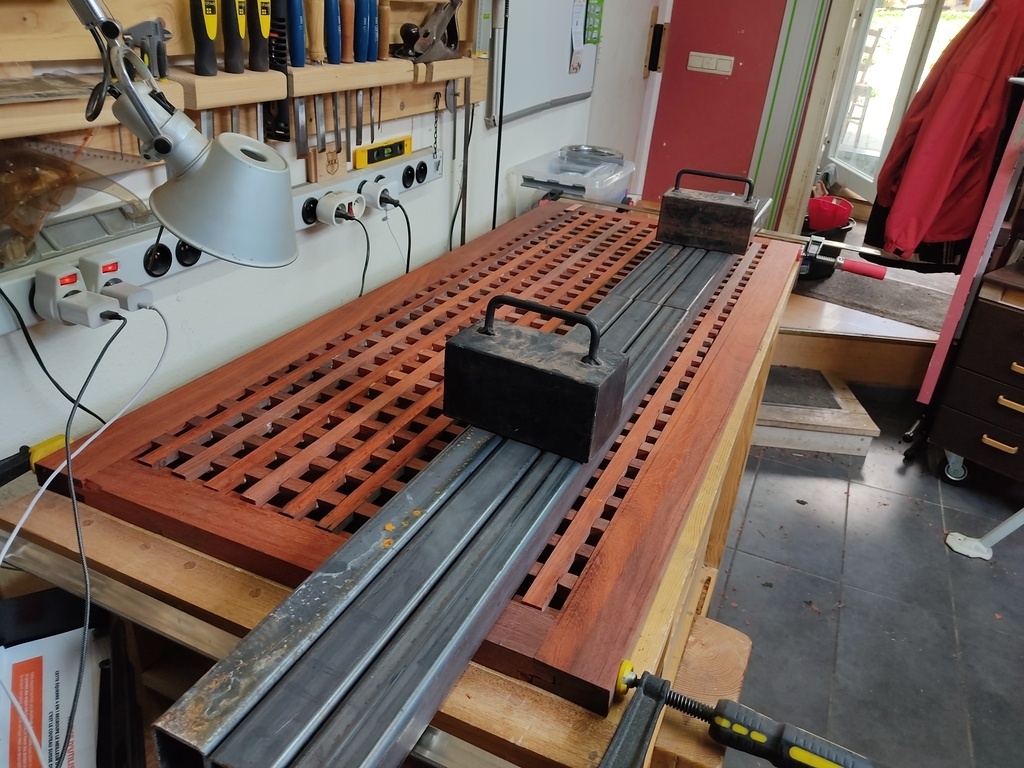

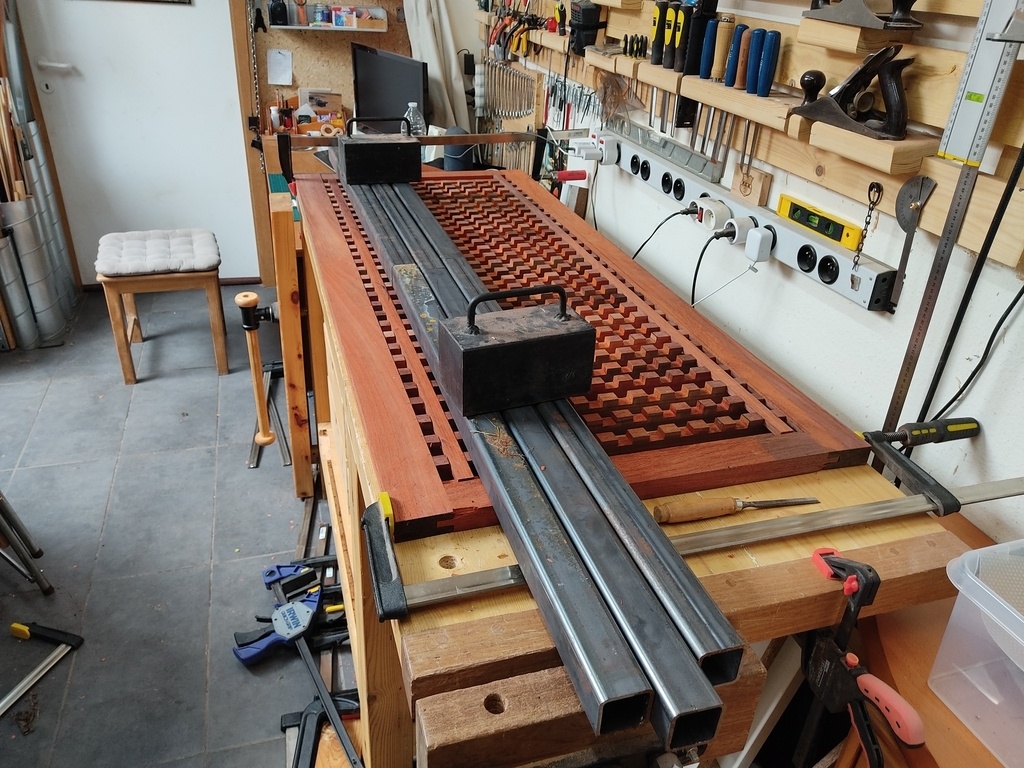

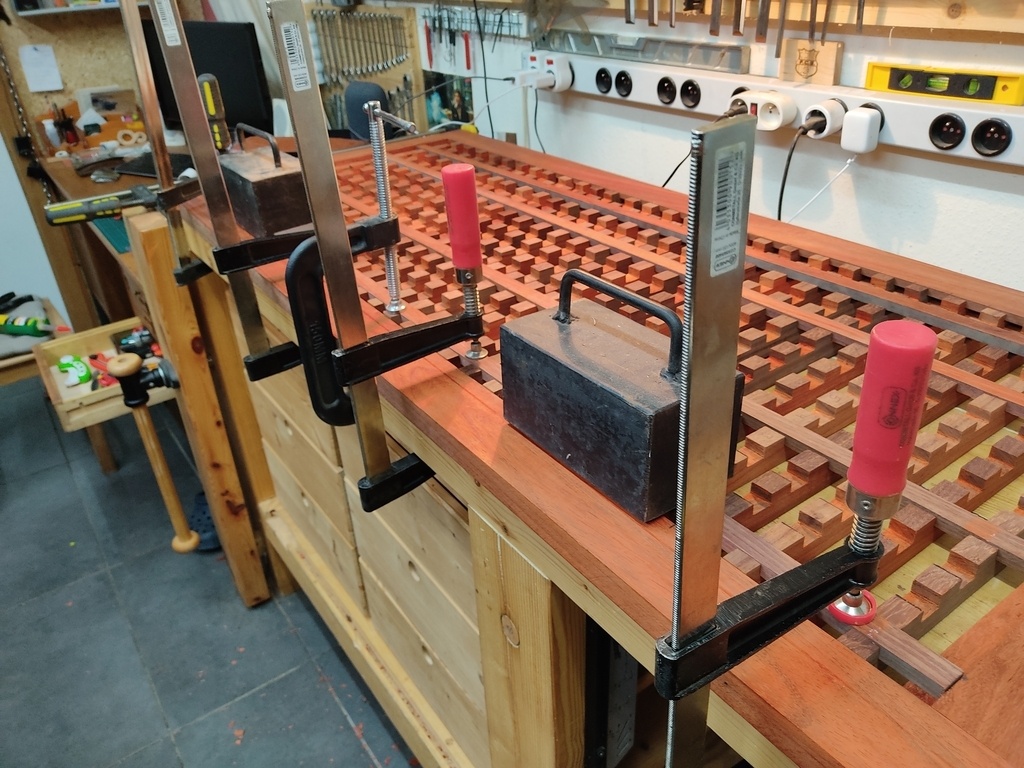

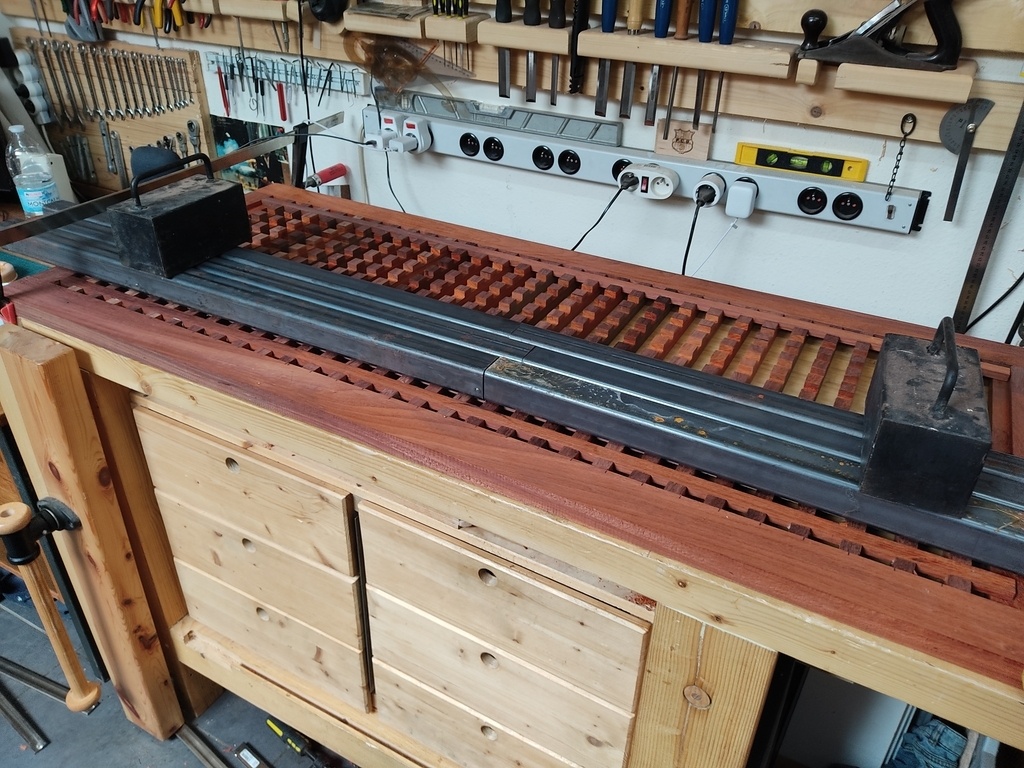

Le jour suivant je colle les autres contres lattes, tout est en position et facilite le collage, je fais par série de 3 et je place des tubes acier 4mm + 2 poids de 25 kg par dessus.

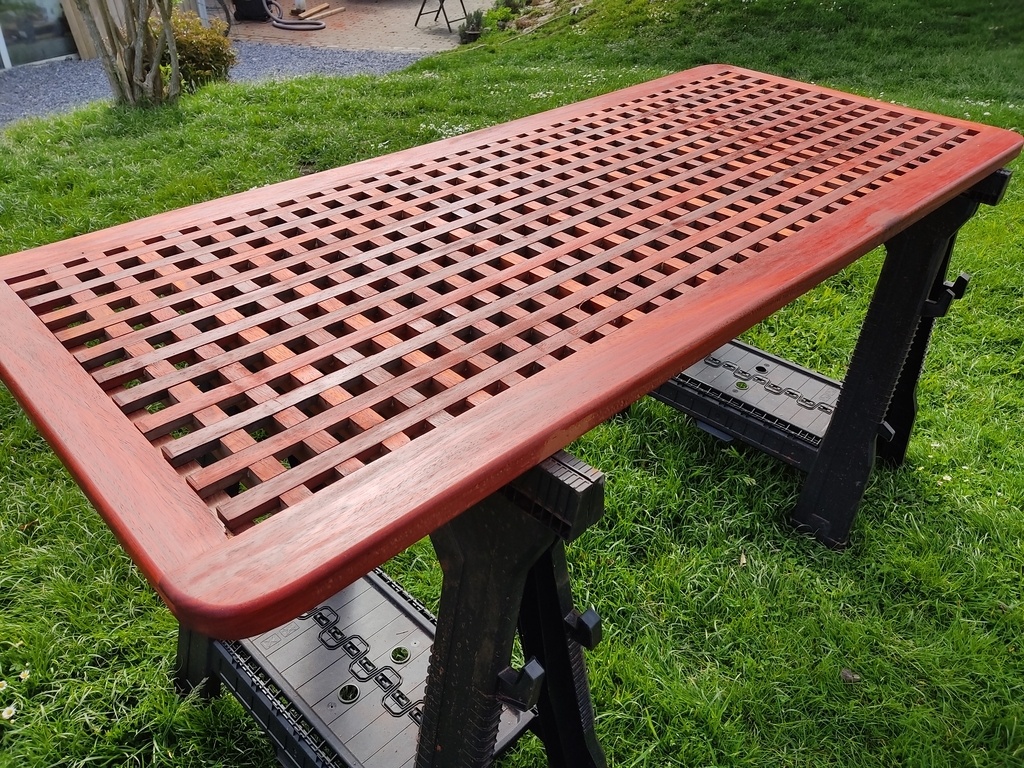

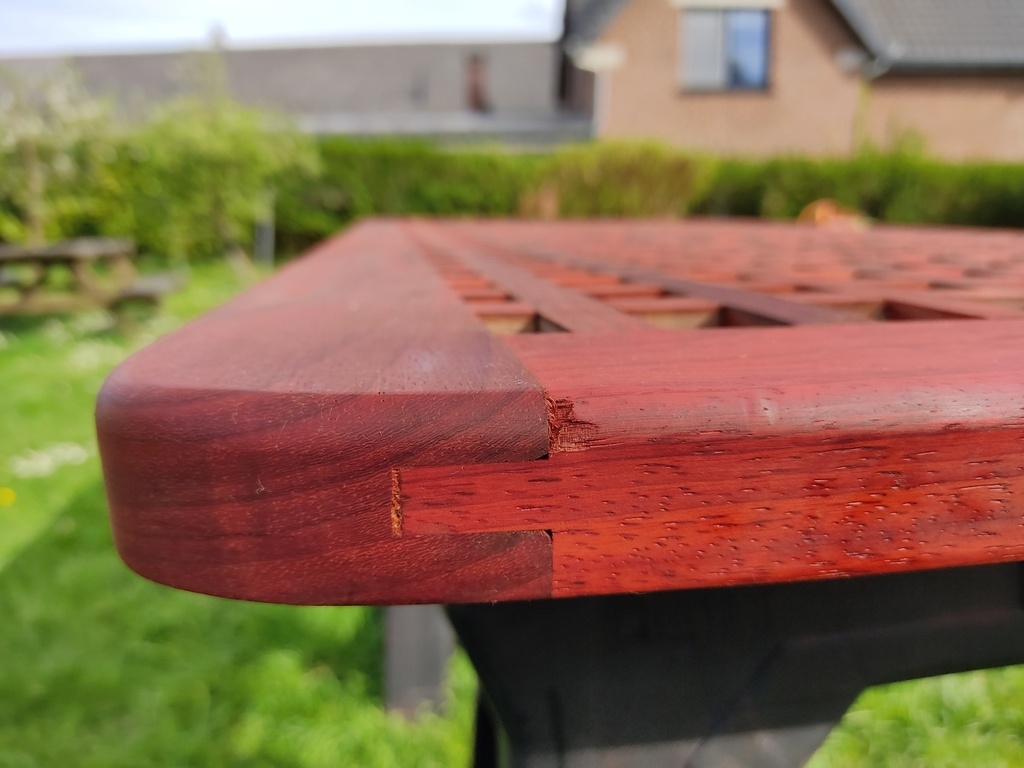

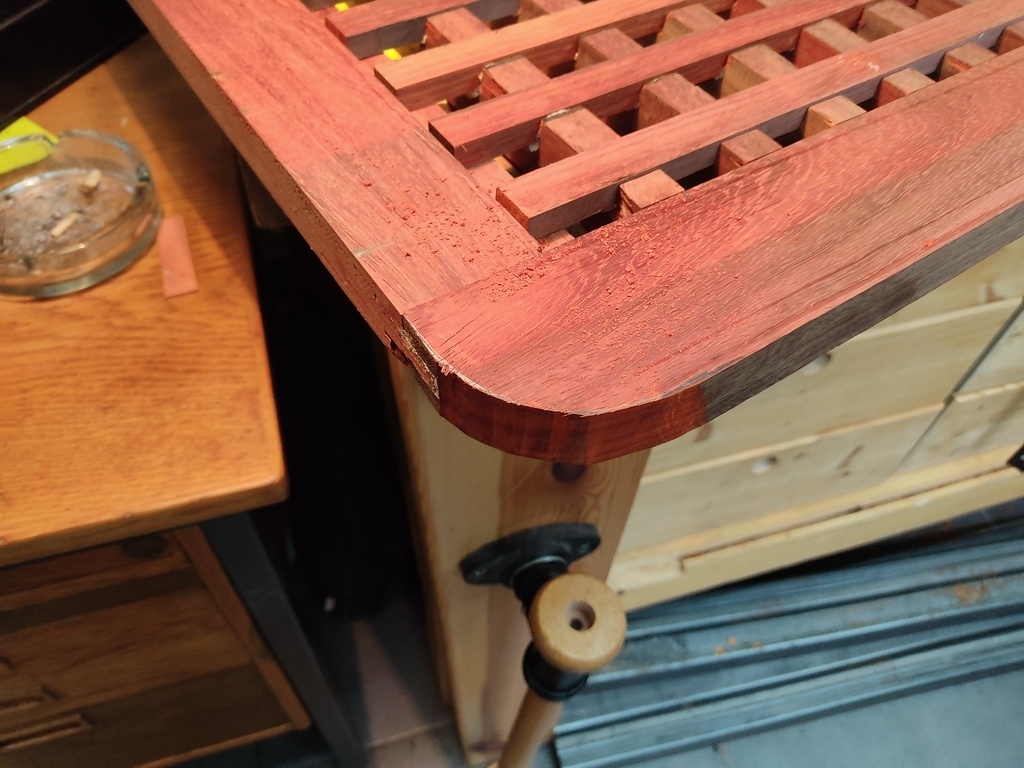

Finitions et fin du projet

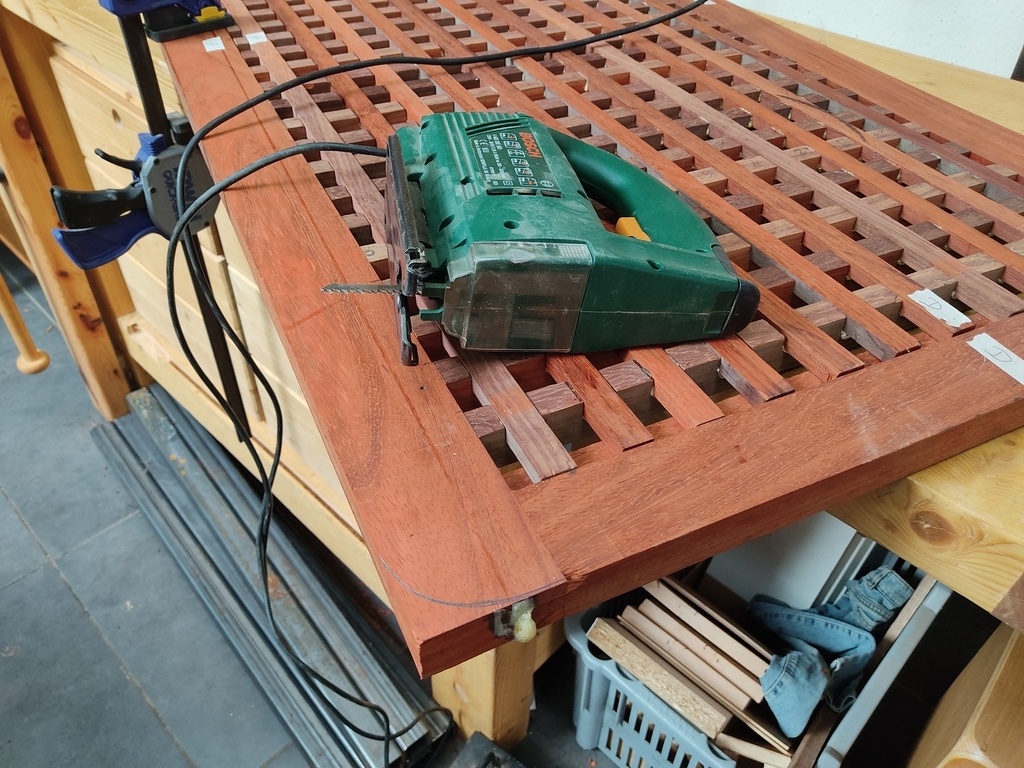

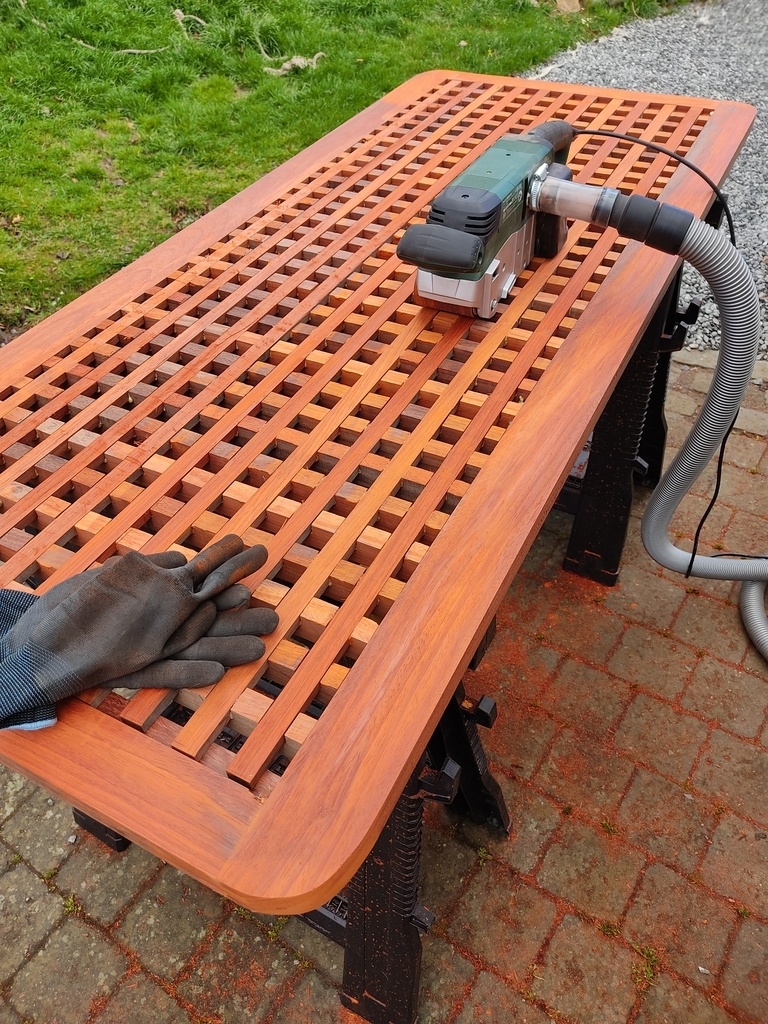

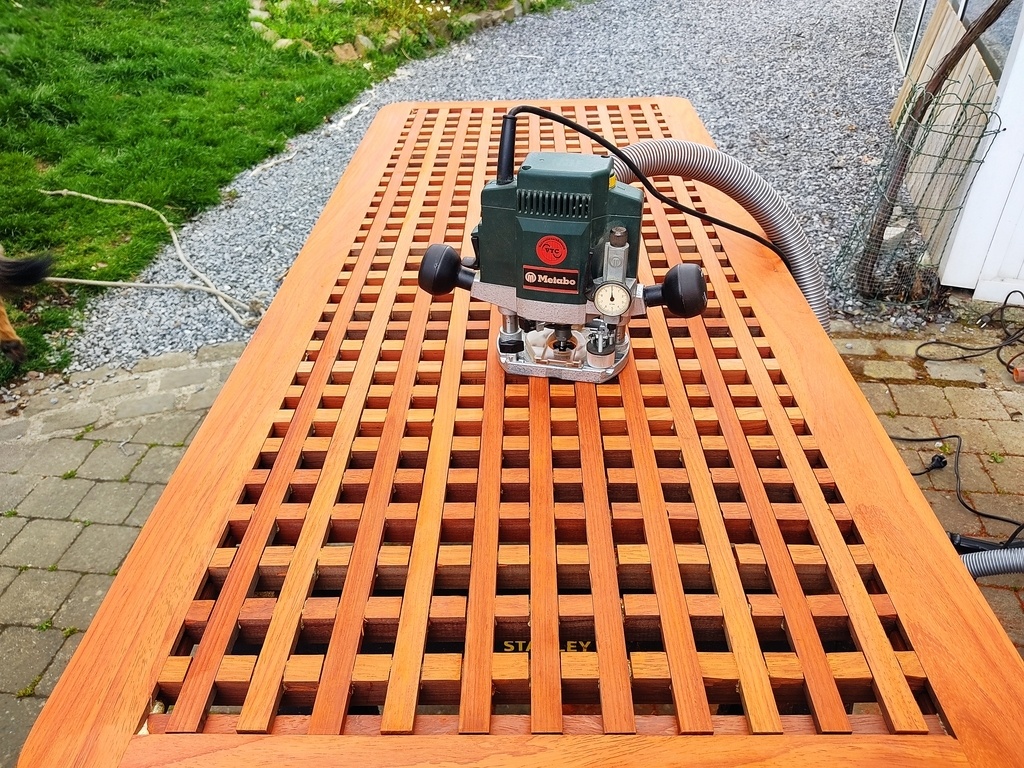

Découpe des coins, ponçage 80/120/180, fraisage quart de rond pour les bords, huile de lin.
Il y a quelques défauts ci et là, mais je suis satisfait de l'ensemble.
Je penserai à mettre un martyr, la prochaine fois que j'utiliserai la toupie pour les assemblages, je pensait rattraper le coup par après, mais reste visible!
Content que ce projet soit fini, je finissais par voir rouge...

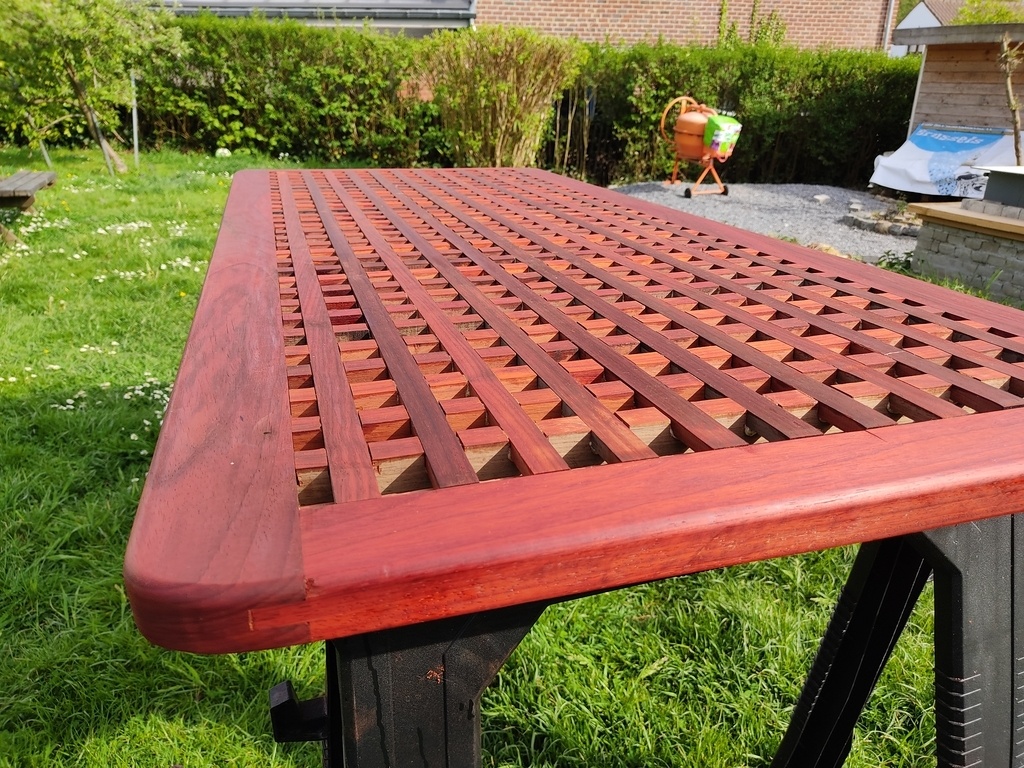

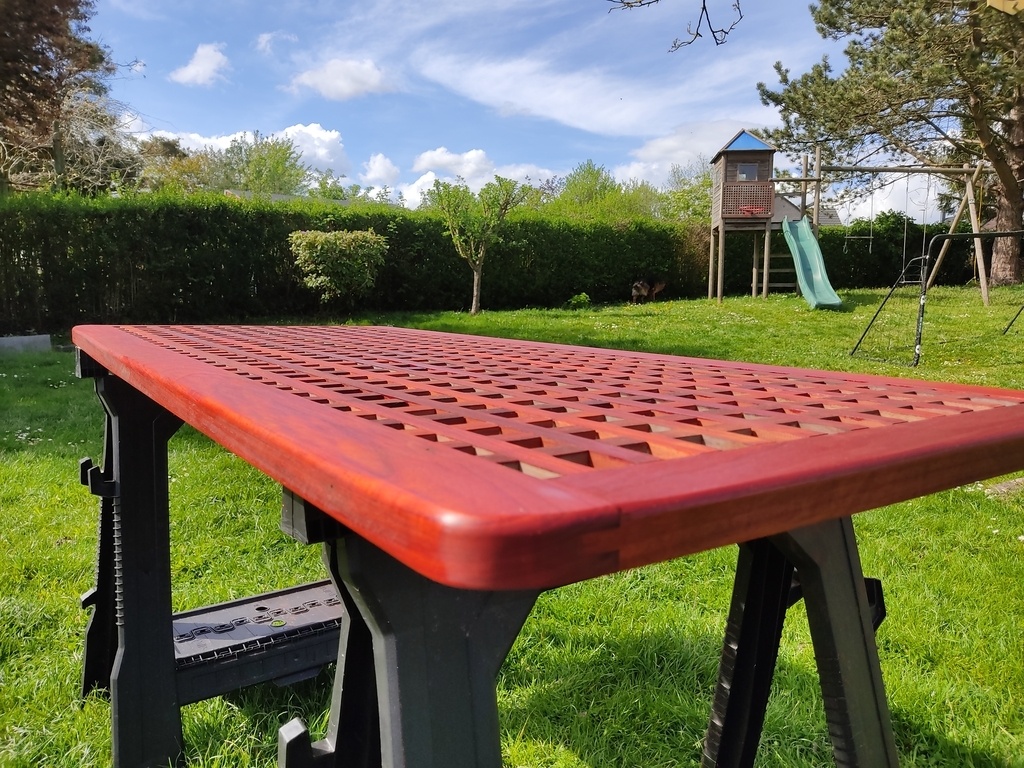

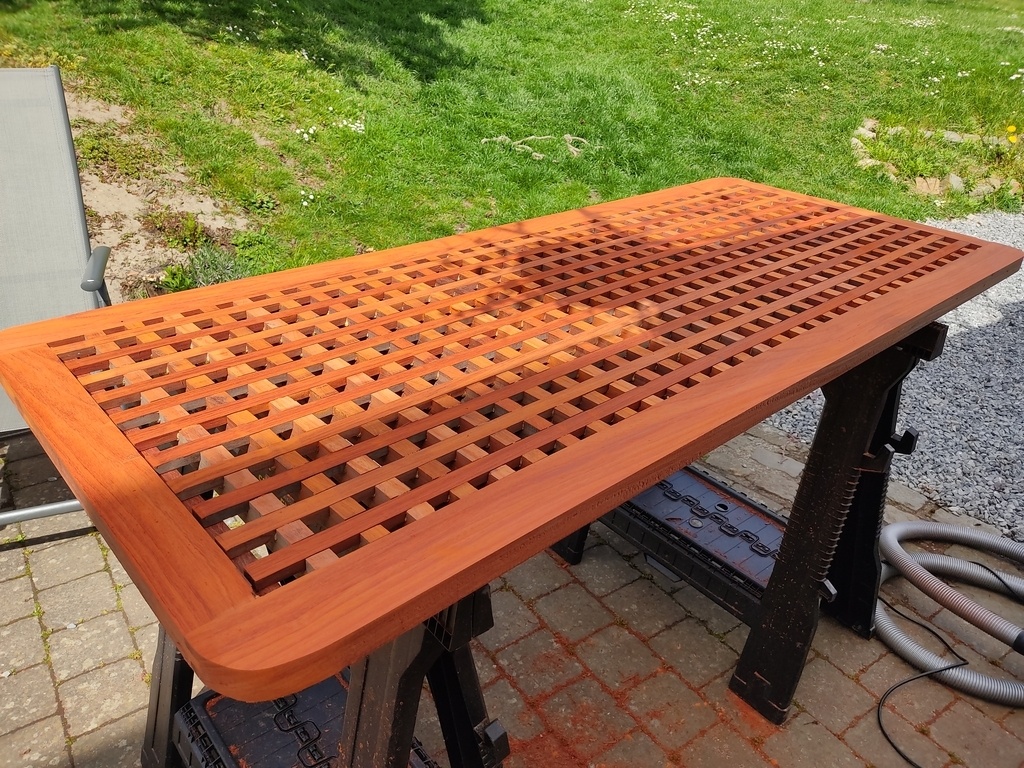

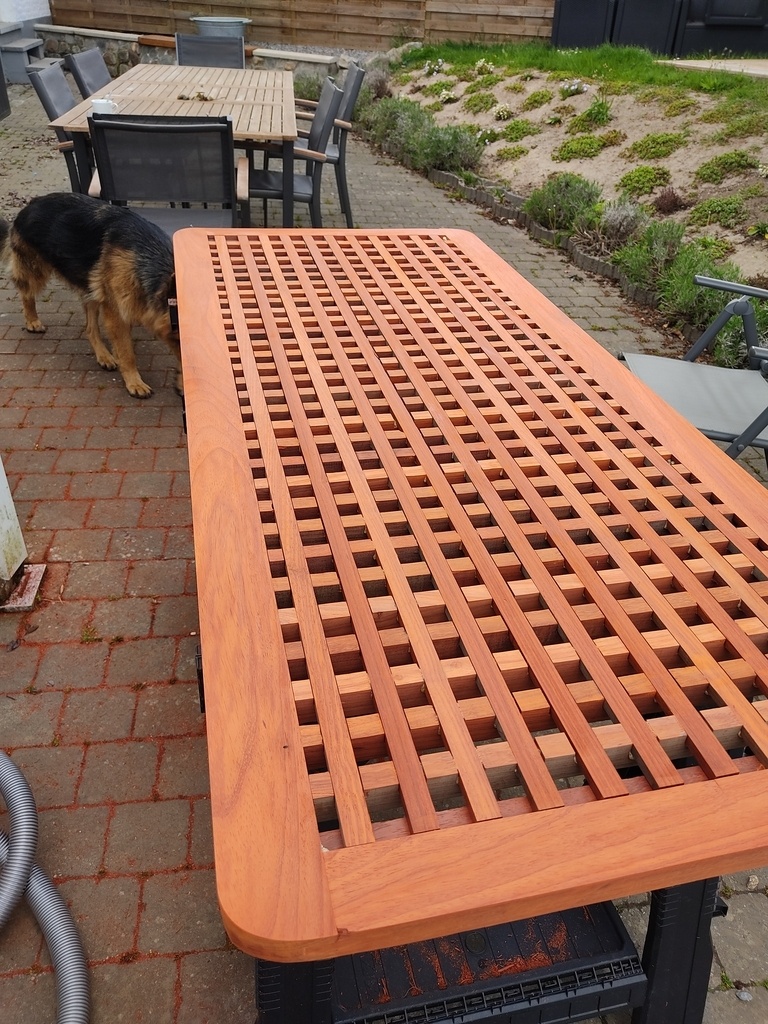

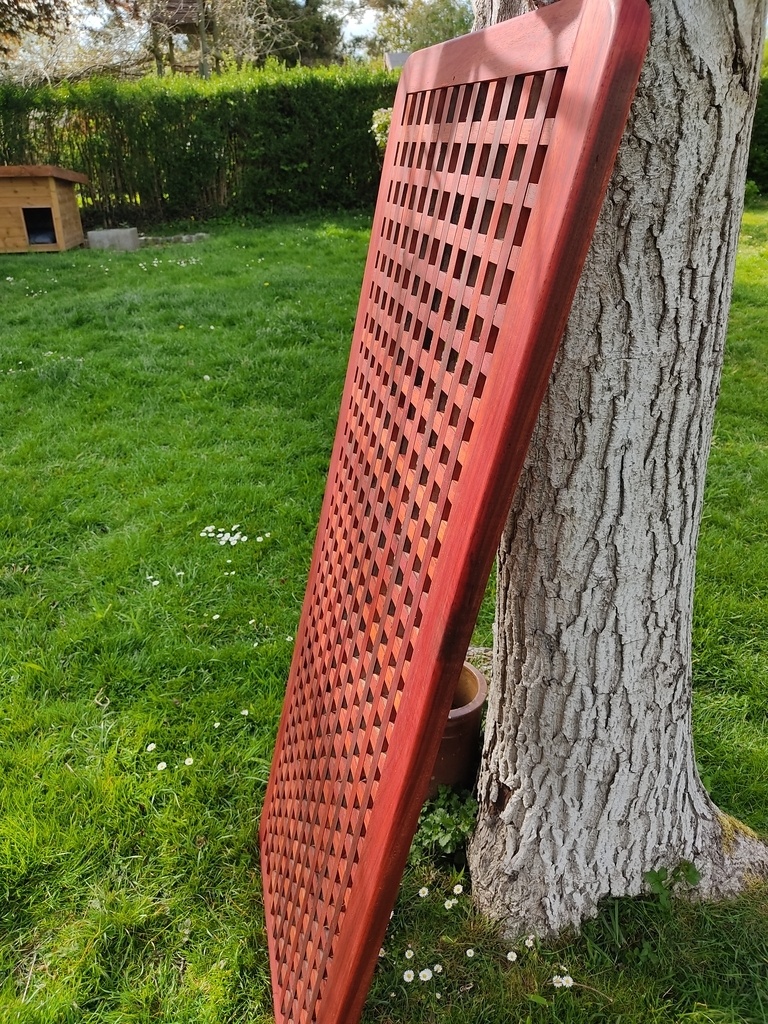

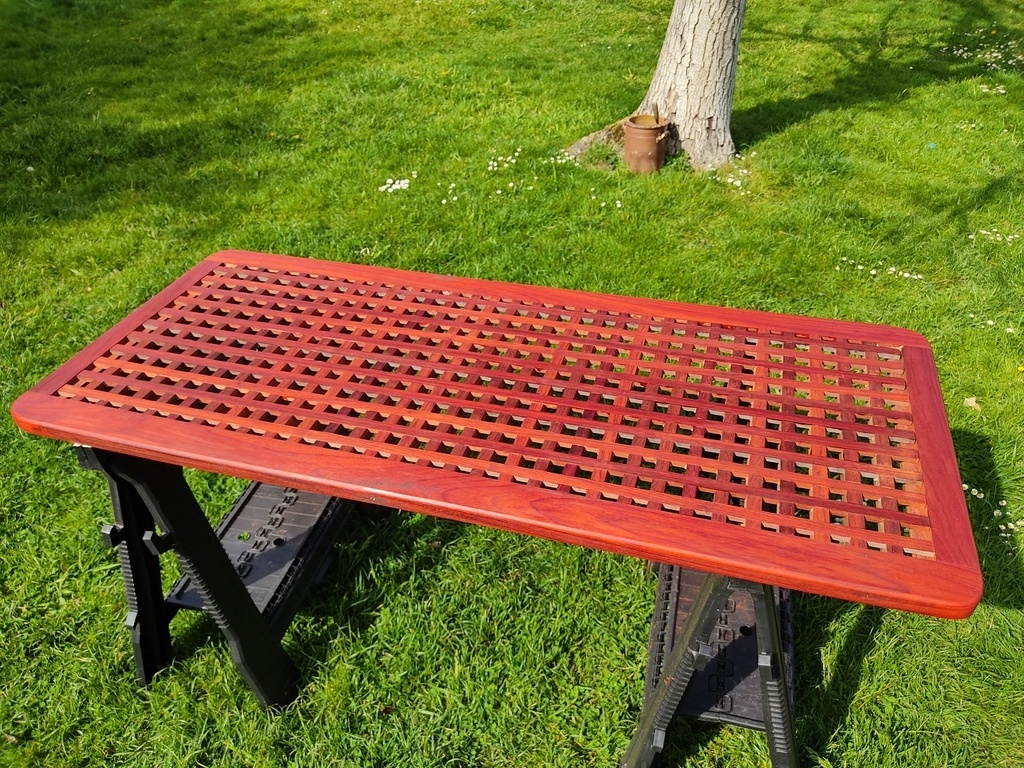

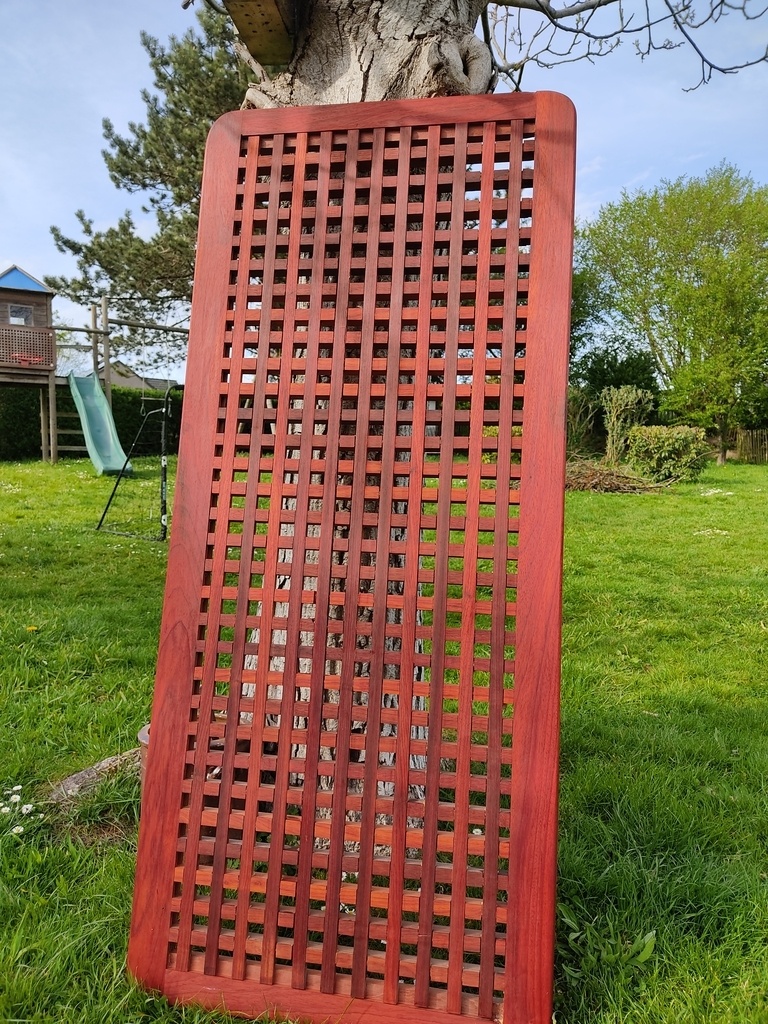

le voilà fini...
Bon copeaux!

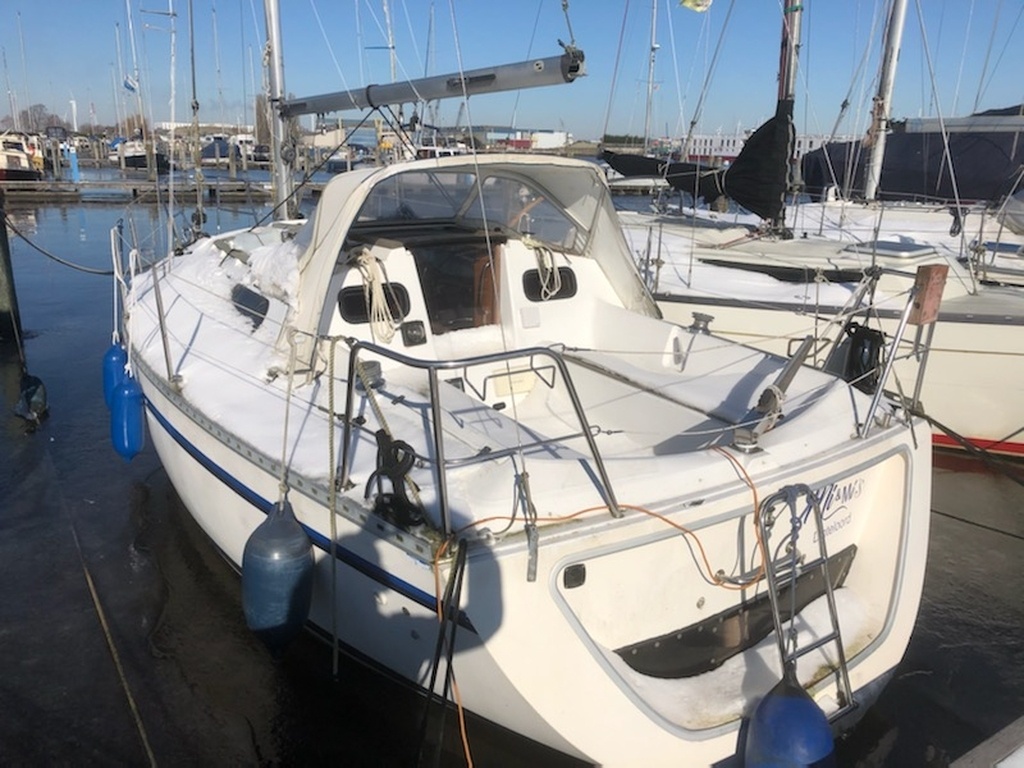

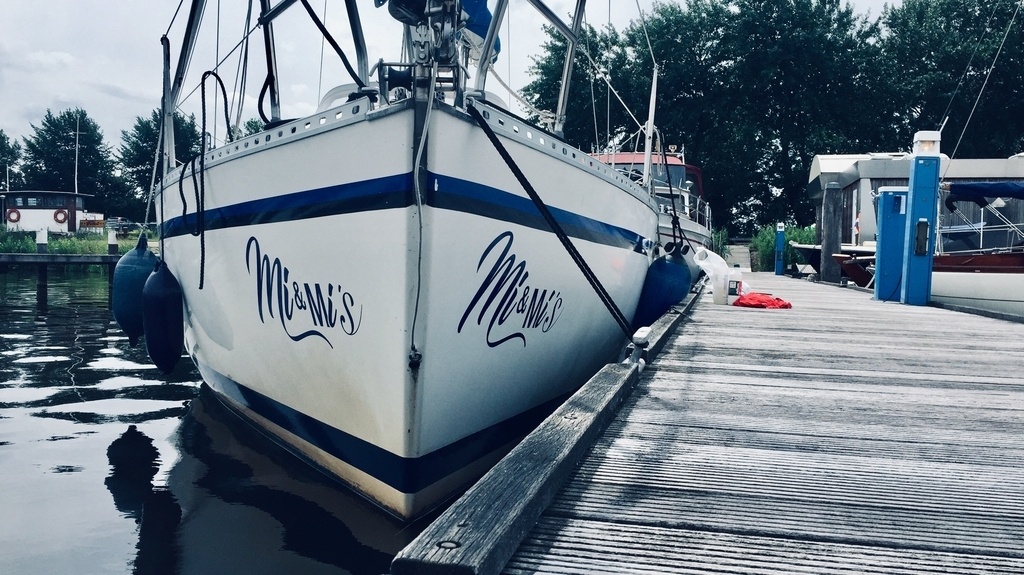

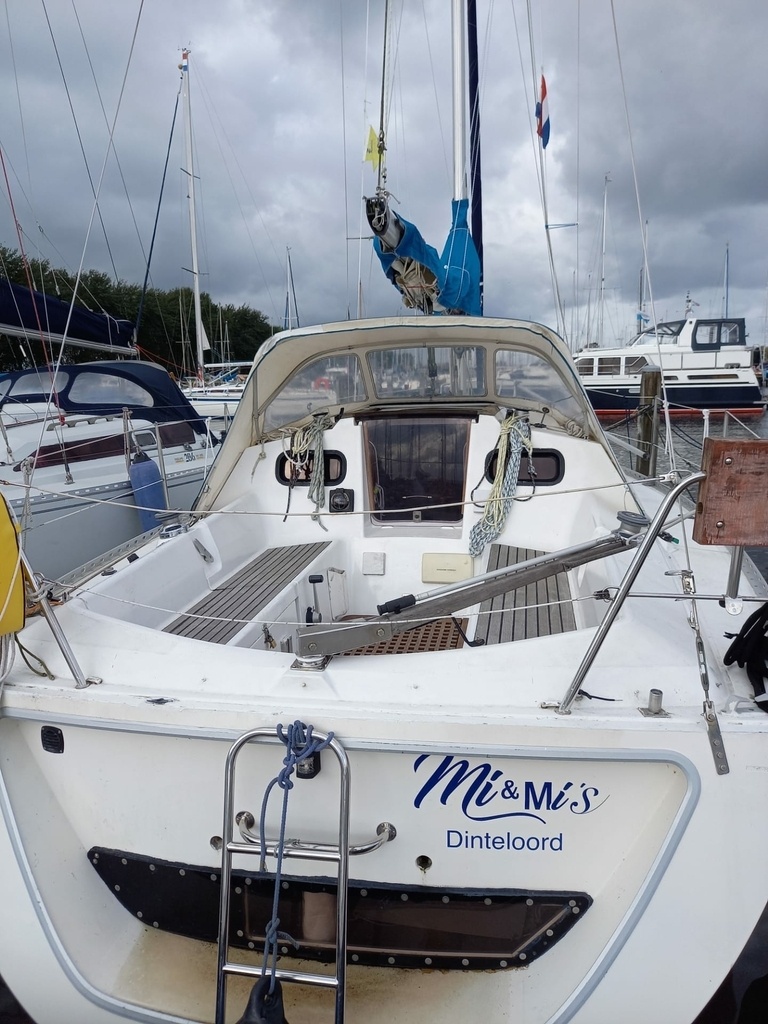

en extra photo du voilier et sur l'une d'elle on peut voir le caillebotis.
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Du coup tu pars sur quelle essence?
Tu vas le faire en version tressé ?
Comme ce n'est pas mon portefeuille, rien n'est encore décidé, mais ce sera probablement du teck, acajou ou encore du pin sylvestre (ou maritime), on verra ce qui sera disponible et à quel prix!
Hors de question de faire mon exercice de style pour une telle pièce, il me faudrait 1 ans pour le terminer
Vic66
C'est beau ! Ca doit être sympa de travailler un bois un peu moins commun.
gibetb Merci, en effet, c'est toujours plaisant de découvrir de nouvelles essences et en apprendre un peu plus sur leurs qualités et défauts. J'avais un petit peu peur au moment de le travailler, mais en fin de compte, mon combiné bois de 1954 a parfaitement géré les différentes opérations
Hello,
Tu as pris ou ton bois ? bourguignon ?
Hello, non, nous avons été chez Bocomex bois S.A. a Sombreffe Lien ici
merci pour le tuyau
tu as déjà été ici pour du chêne ?
hublet.com/fr/accueil/
eljub non, je découvre! et dire que je reviens de chez "Desco" qui est a quelques pas de là!!! J'y ferai un tour la semaine prochaine
et merci aussi pour le tuyau
j'ai trouvé par hasard et quand tu vois l'étendue, y a du stock !
eljub le hasard, fait bien les choses! pourtant je vais souvent chez Bigmat qui est à côté, je devrais de temps en temps arpenter un peu plus les artères secondaires!!!
super rendu, bravo !
Merci Julien
merci pour le pas a pas . tu as pris quelle comme colle ?

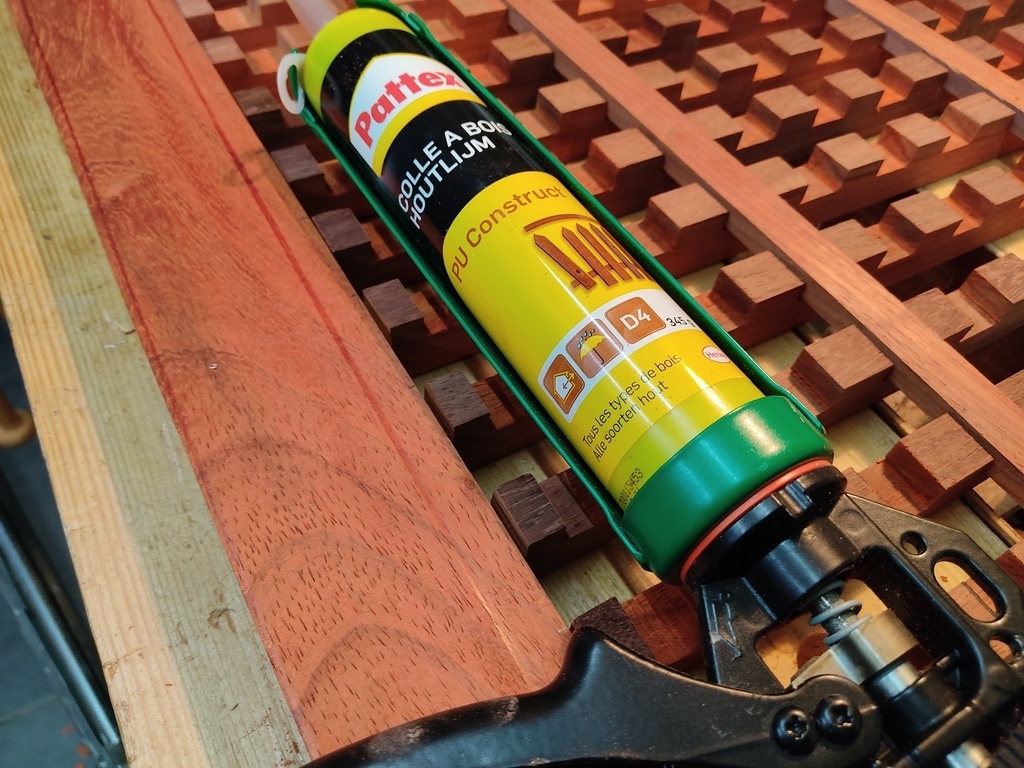

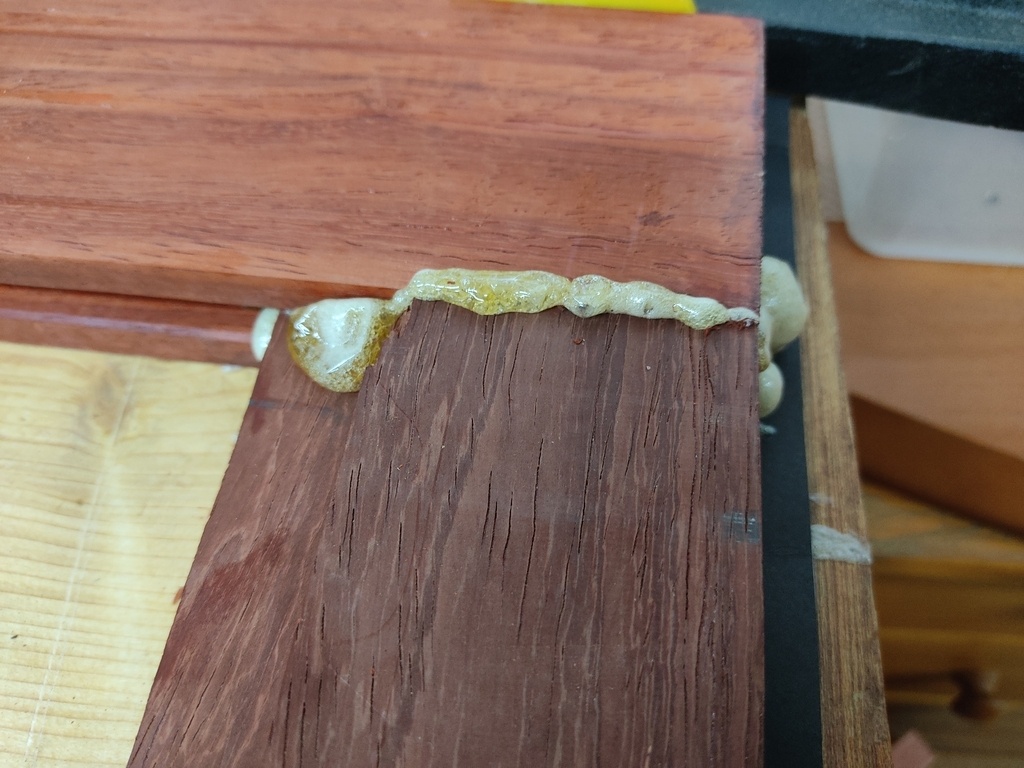

fred01 avec plaisir, j'ai pris la pattex, colle à bois - PU construct D4, je pense qu'il a une photo dans le pas à pas.
