Meuble bureau intégré à une bibliothèque

Meuble bureau intégré à une bibliothèque
+

Mon premier meuble que j'ai réalisé pour un client chez qui j'ai dû également faire l'installation.

Le client est un collègue de travail donc, il faut faire attention à ce que ce ne soit pas un flop et ne ternisse pas notre relation

Il voulait une bibliothèque dans laquelle venait s'intégrer le plan de travail du bureau.
Autre difficulté, il voulait éviter les pieds, j'ai donc dû imaginer une fixation via des équerres métalliques et un support métallique entre 2 murs.

Le point le plus compliqué aura été le recouvrement du plan de travail et des étagères car le client voulait une sorte de vinyl prévu pour cet usage de la marque Forbo. Il s'agit du type Forbo Furniture

Vous pourrez lire ma péripétie plus bas à ce sujet 😅

Liste des articles

Mis à jour

Partager

Partie bibliothèque

Au niveau design, cette partie n'a rien de vraiment compliqué a part peut-être l'incrustation du plan de travail.

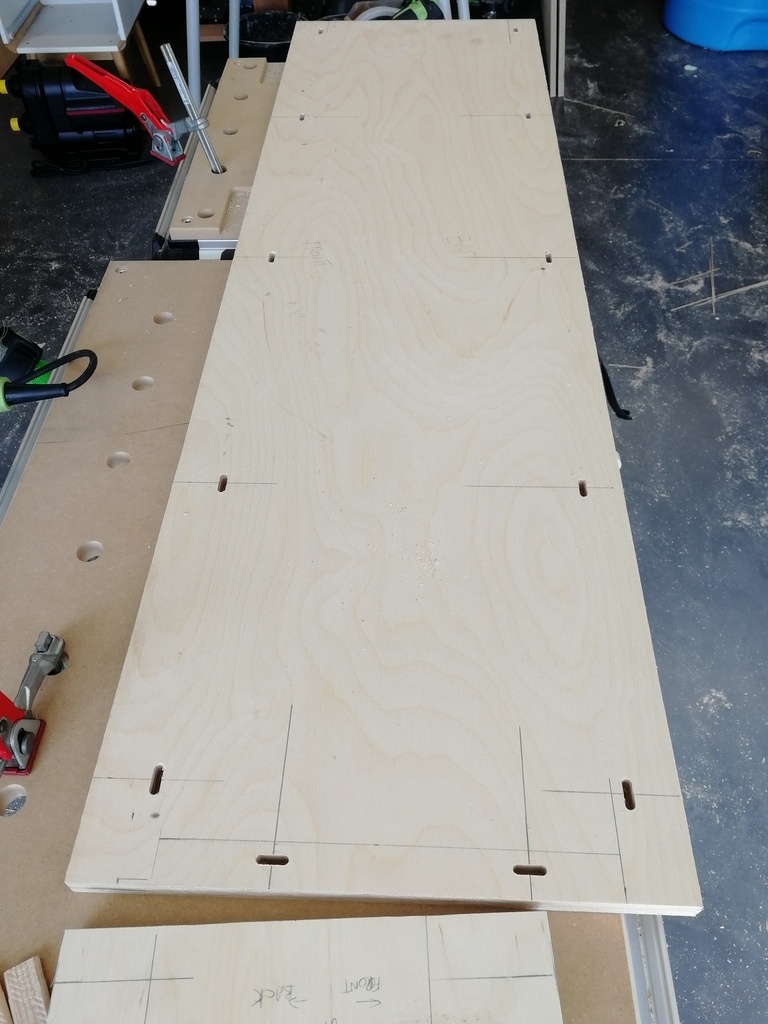

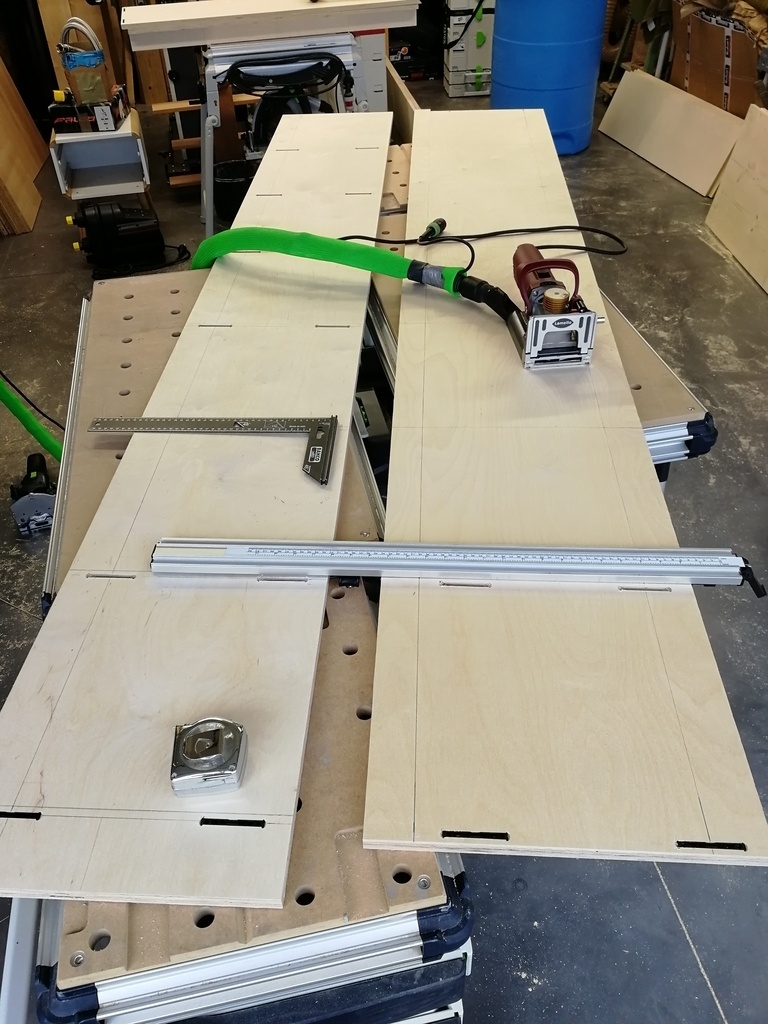

J'ai travaillé avec des assemblage Clamex P14 et Clamex P-Medius car le meuble se situe au 2ème étage d'une maison avec un accès pas forcément aisé.

Le meuble est réalisé en panneau de Multiplex (Contre-Plaqué) bouleau à la demande du client.

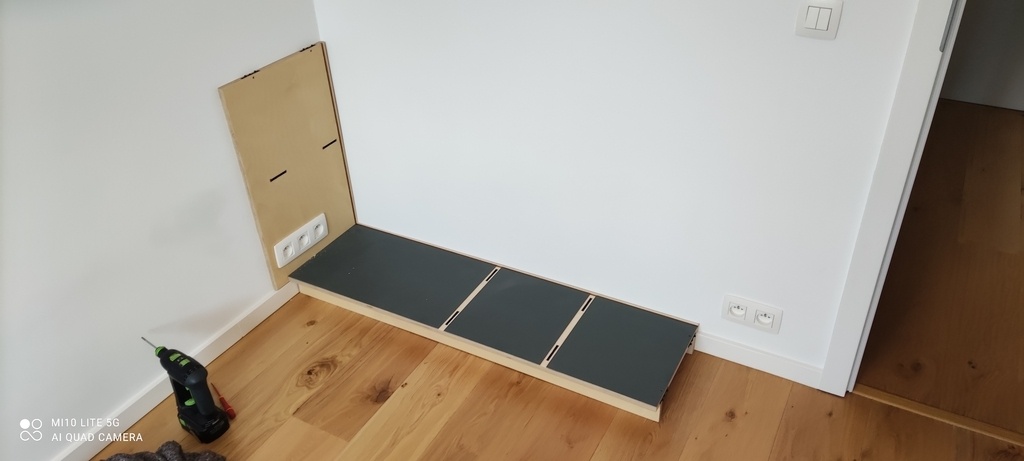

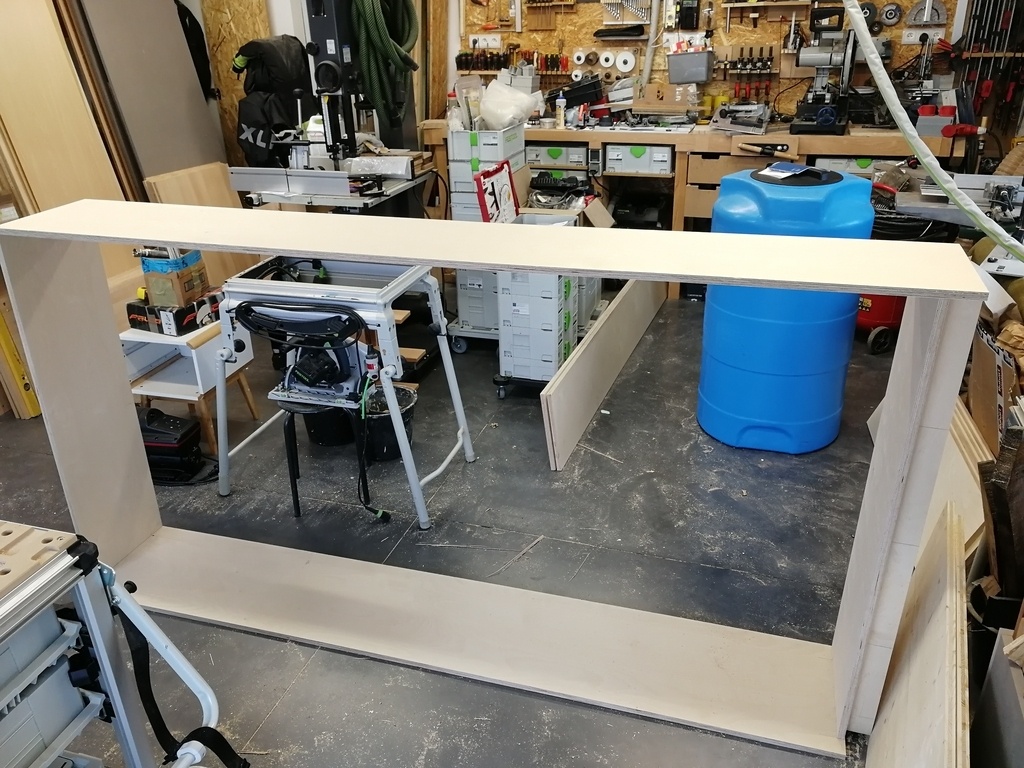

Le socle:

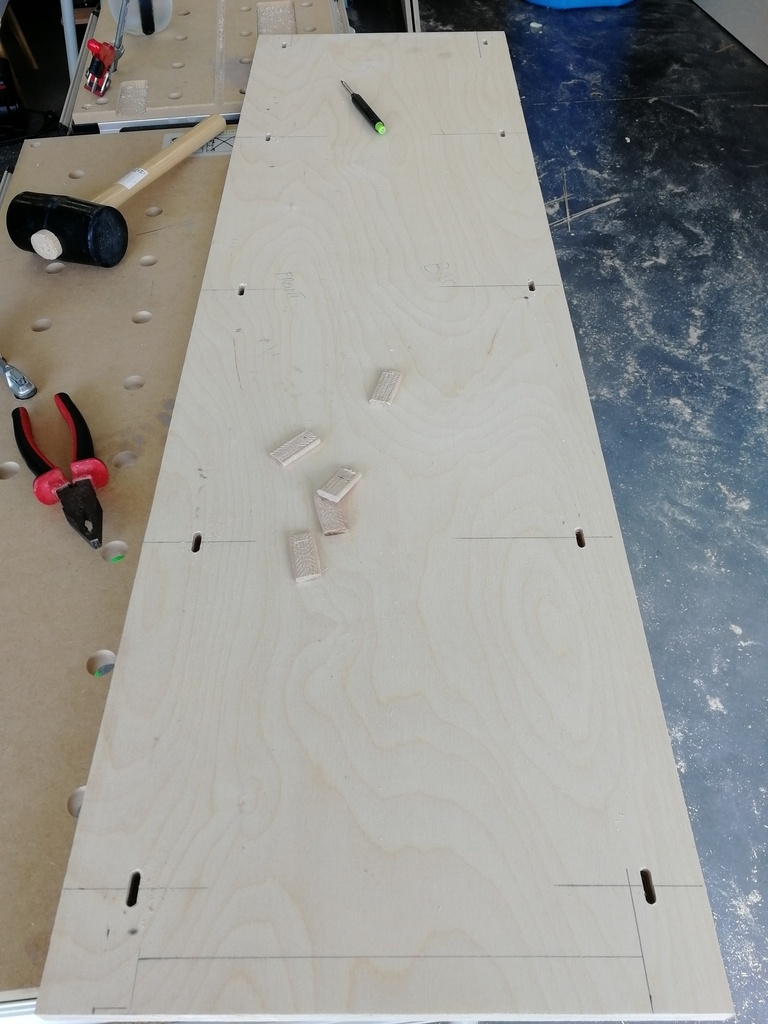

En premier, le socle avec la plinthe fixée par des dominos. Un des deux côté à sa plinthe décalée pour pouvoir passer au dessus de la plinthe du parque et pouvoir coller le meuble au mur.

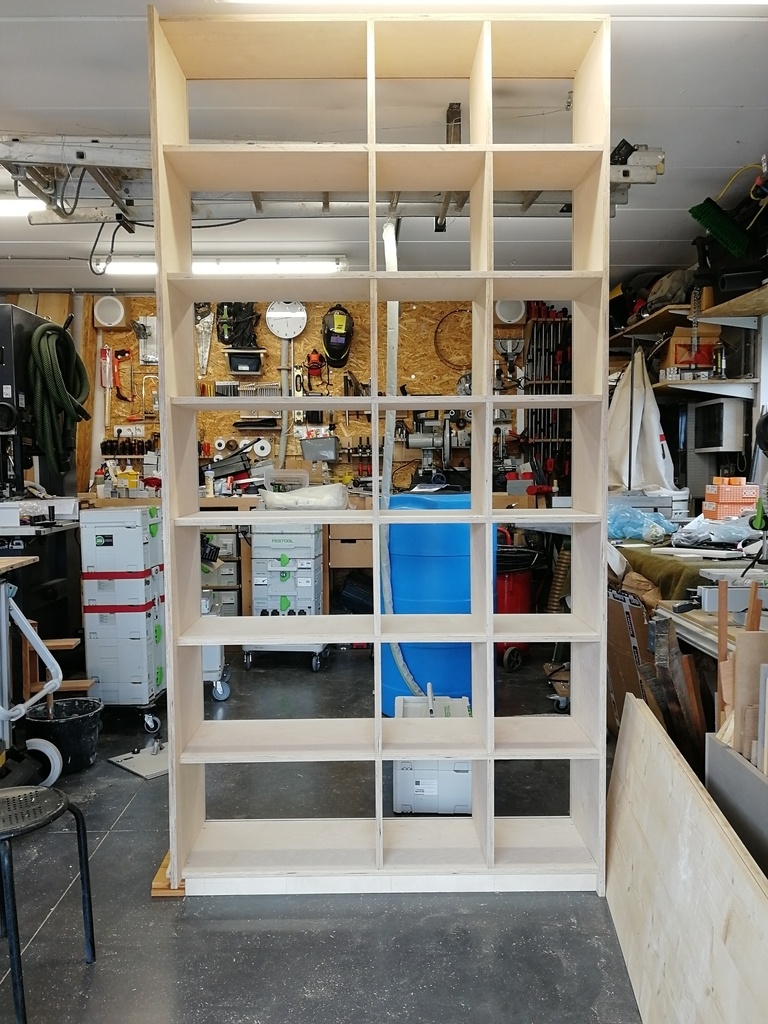

La bibliothèque:

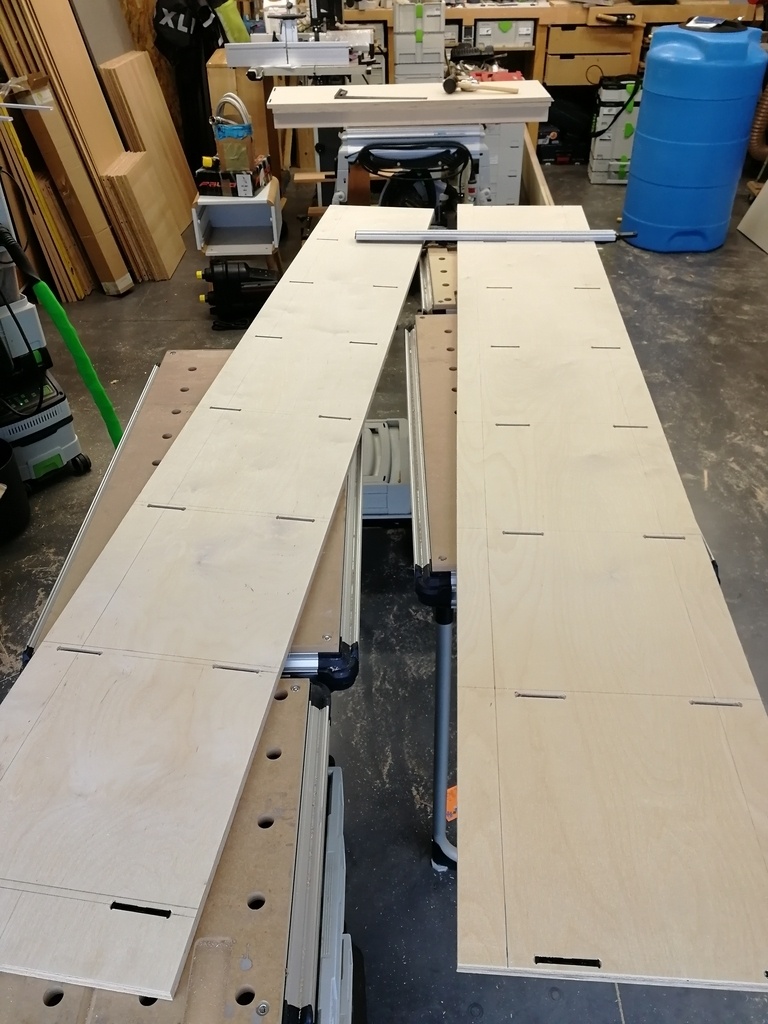

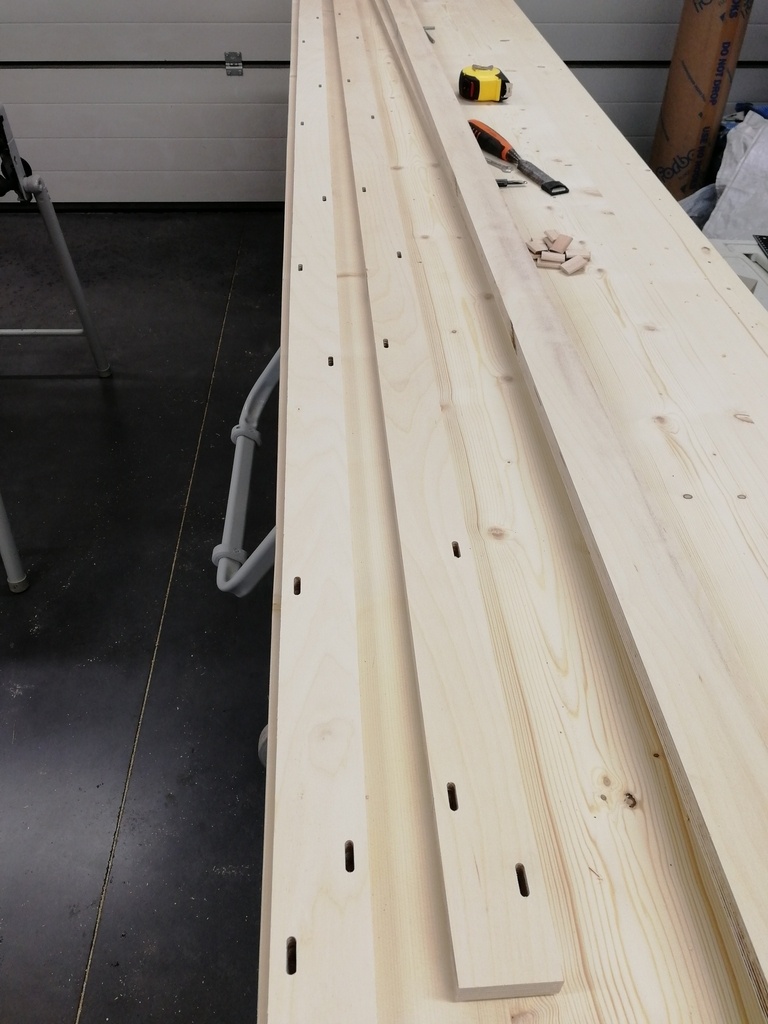

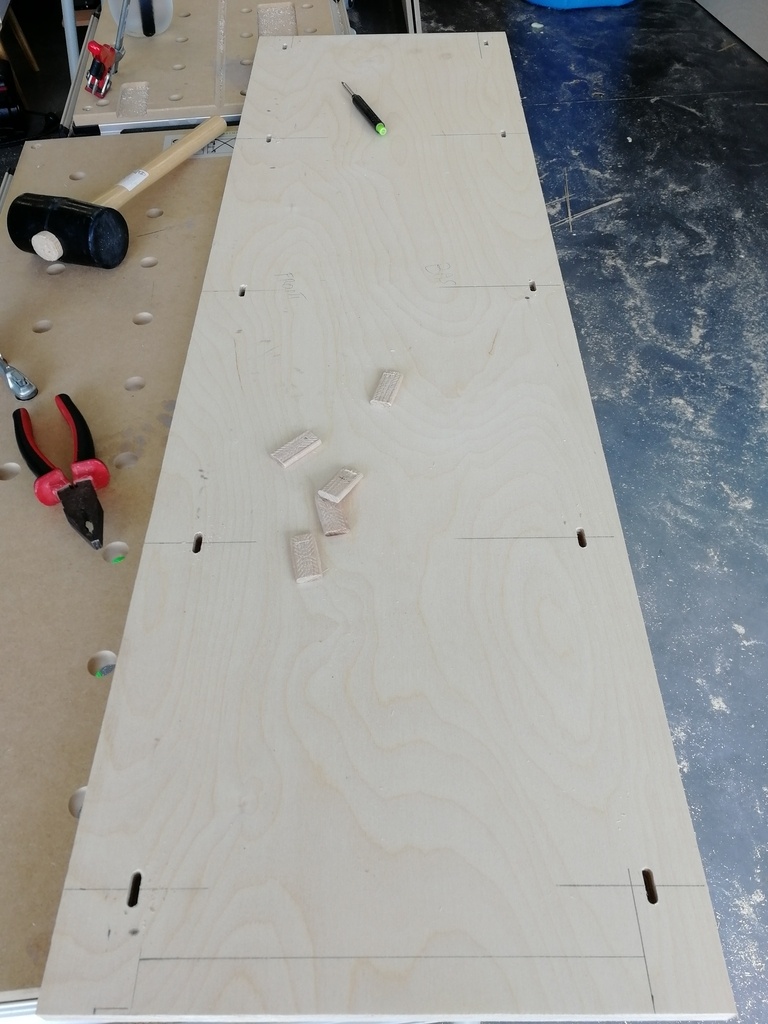

Je réalise les contours et les différentes étagères.

J'ai choisi de partir sur les parties horizontales qui font toute la largeur du meuble et les parties verticales qui sont de la hauteur de chaque rangée.

Je me dit que dans ce sens, les poids supportés sera mieux soutenu

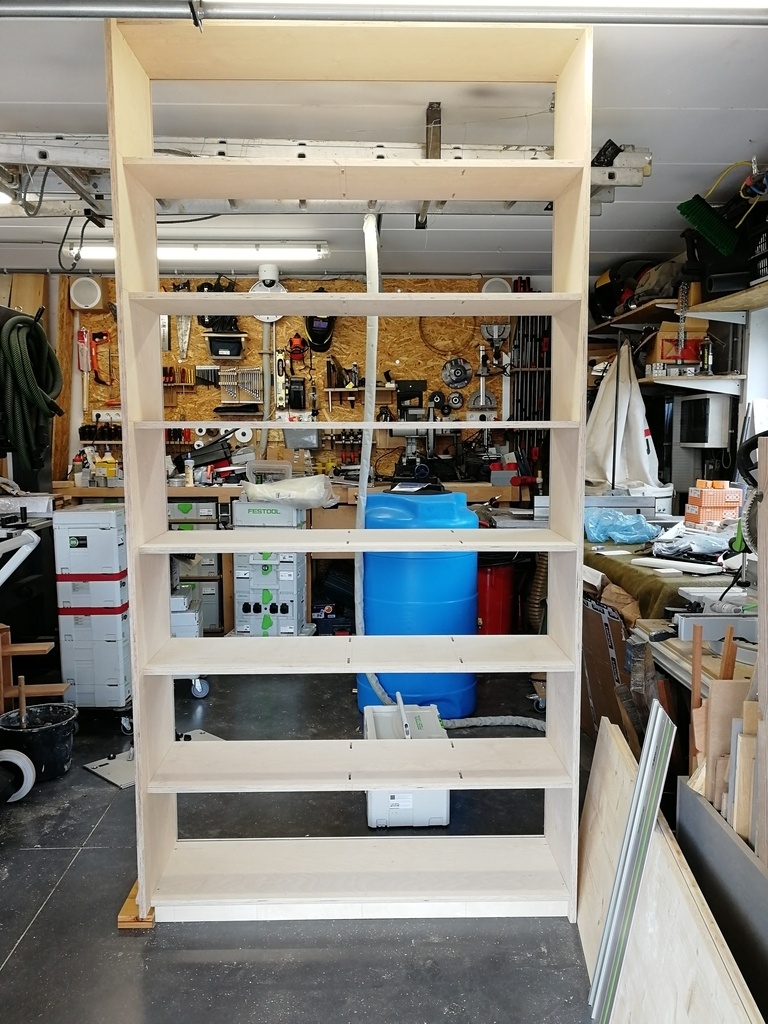

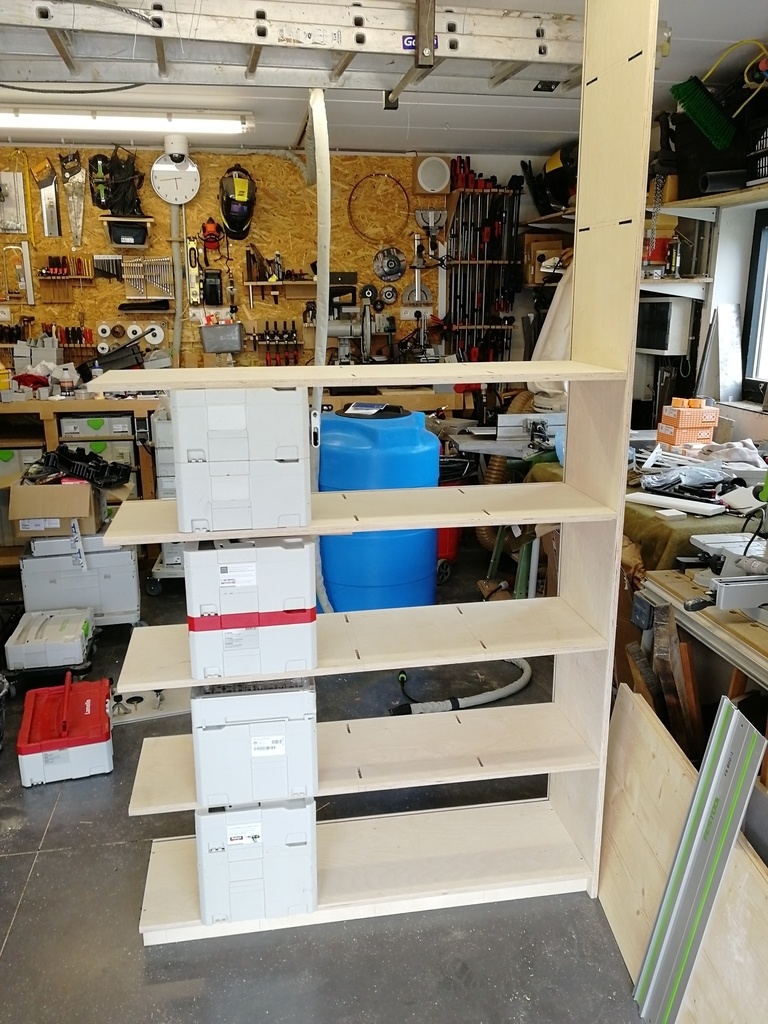

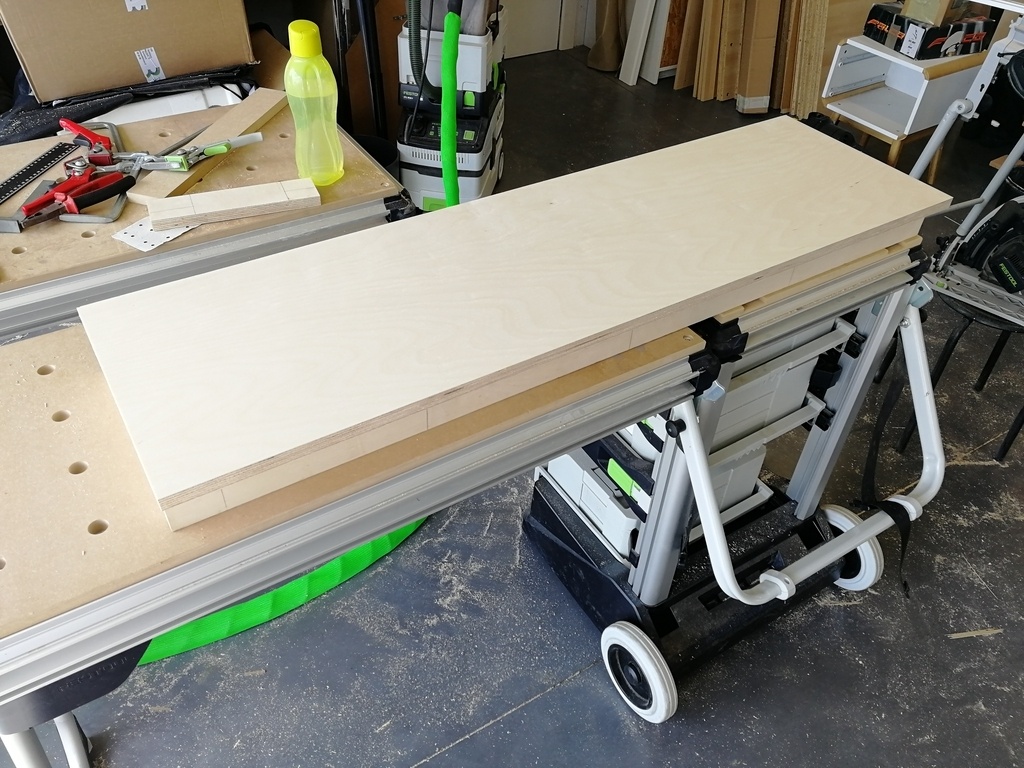

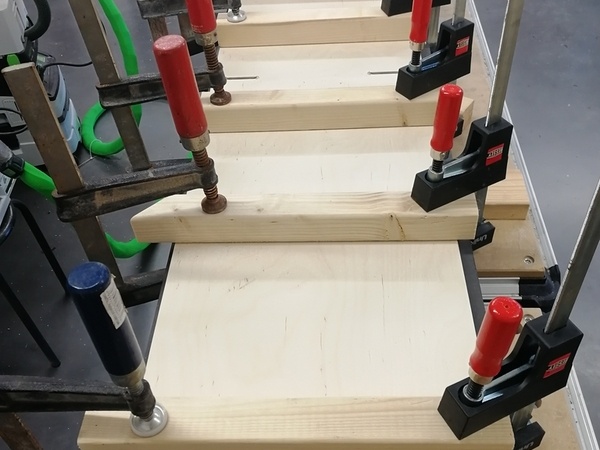

Pour l'assemblage à blanc, j'ai utilisé une technique assez simple en m'aidant des systainers de mes machines 😅

Publié Mis à jour

Partager

Partie plan de travail

Le plan de travail est décomposé de 3 parties :

  • Côté bibliothèque : 3m25
  • Côté fenêtre : 2m50
  • Côté opposé à la bibliothèque : 1m30

Le tout avec une profondeur de 60cm

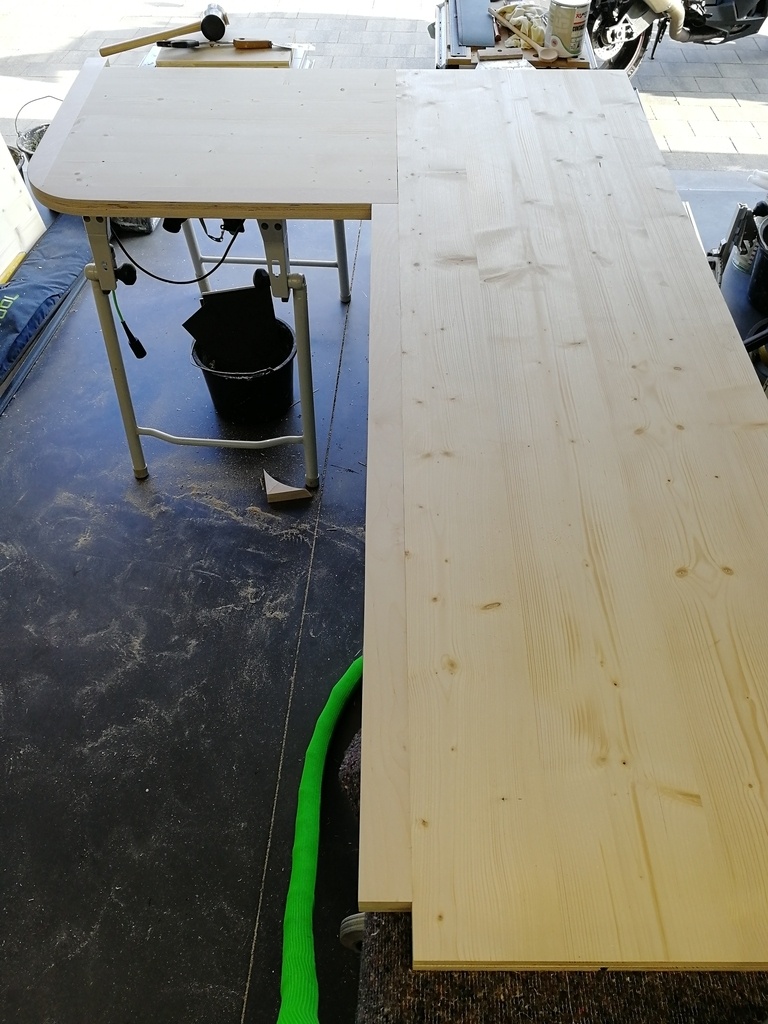

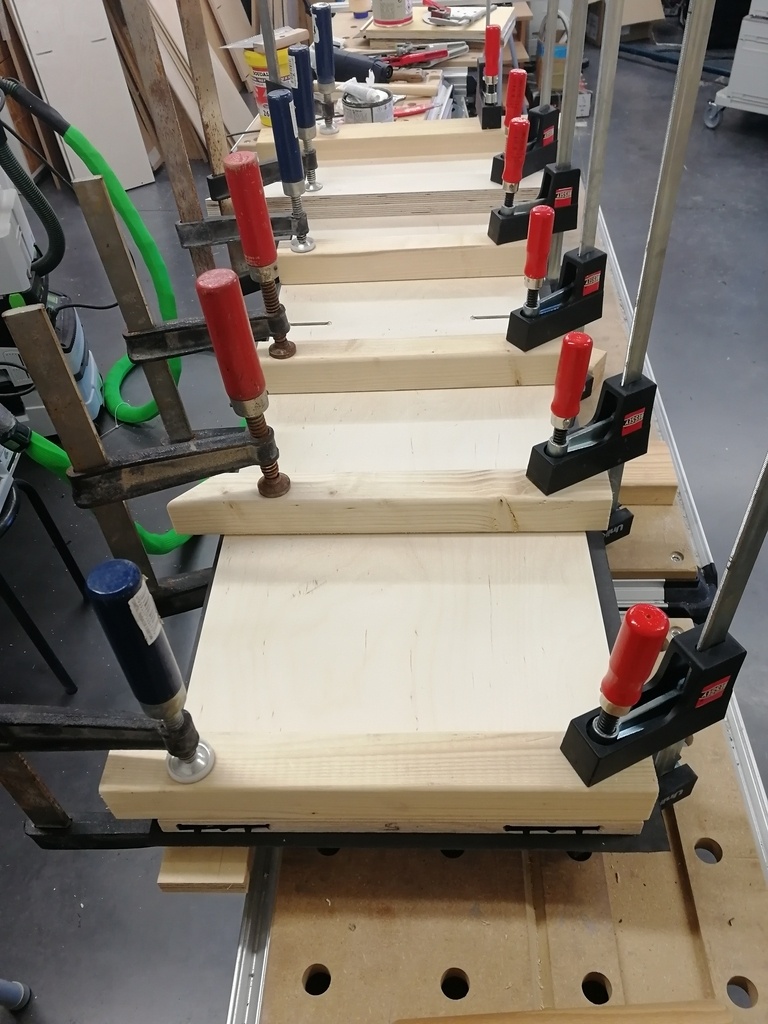

Sachant que le plan de travail sera recouvert de vinyl Forbo Furniture et afin d'économiser sur le prix, le plan de travail se compose de 2 épaisseurs de tripli épicéa en 19mm

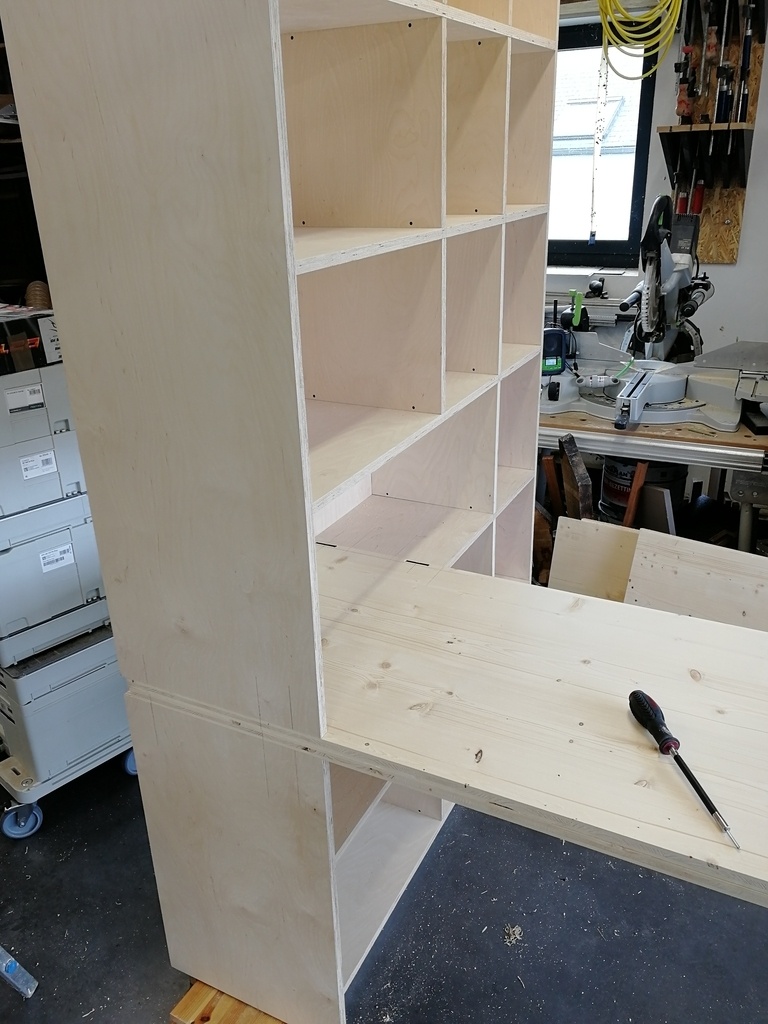

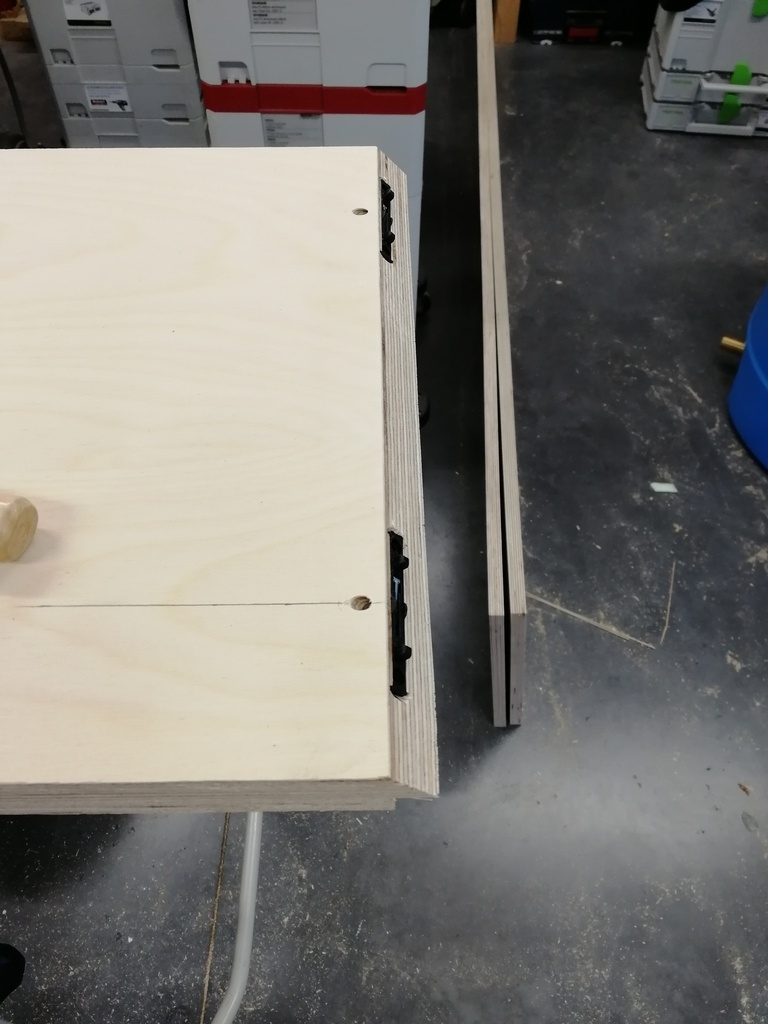

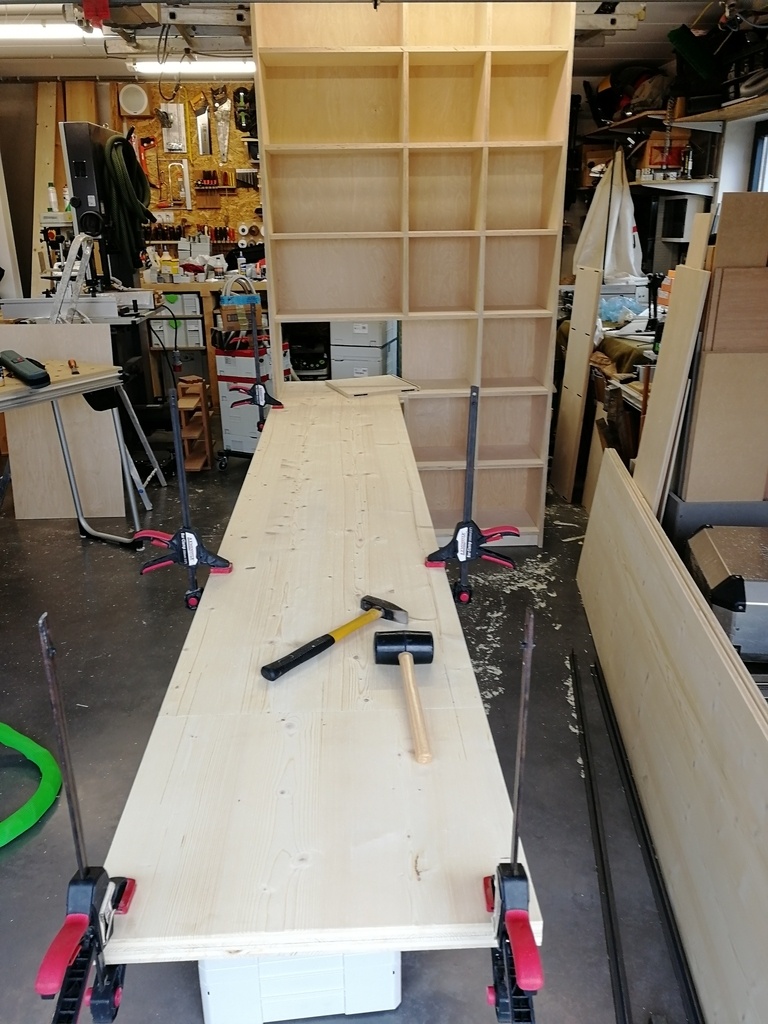

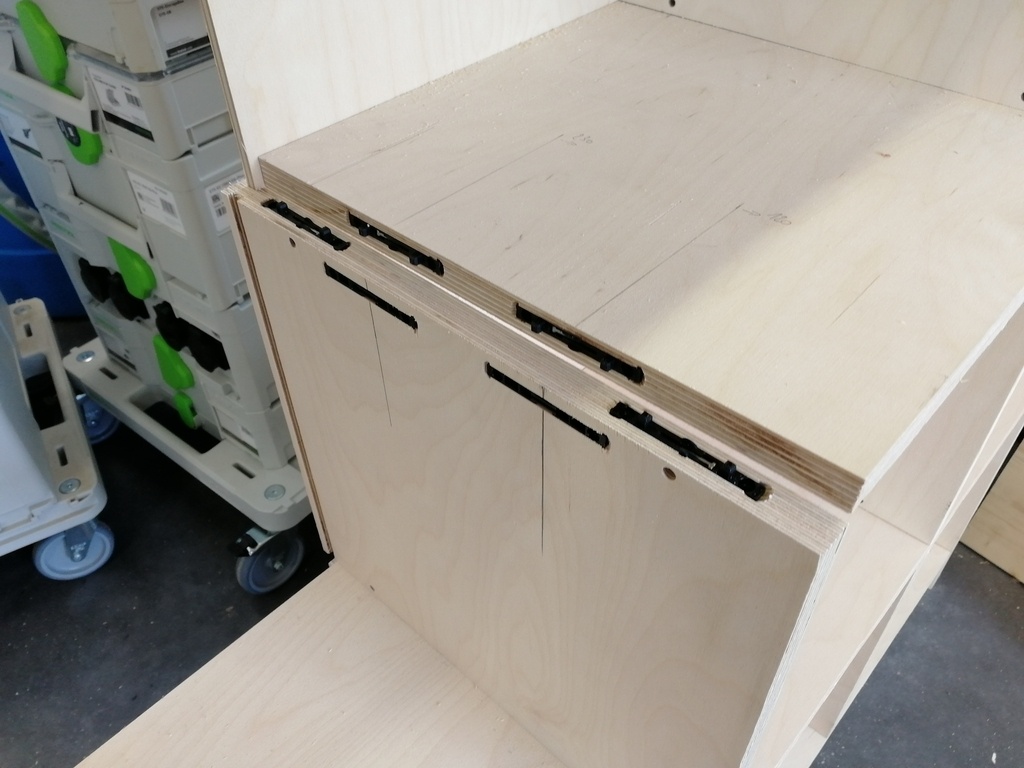

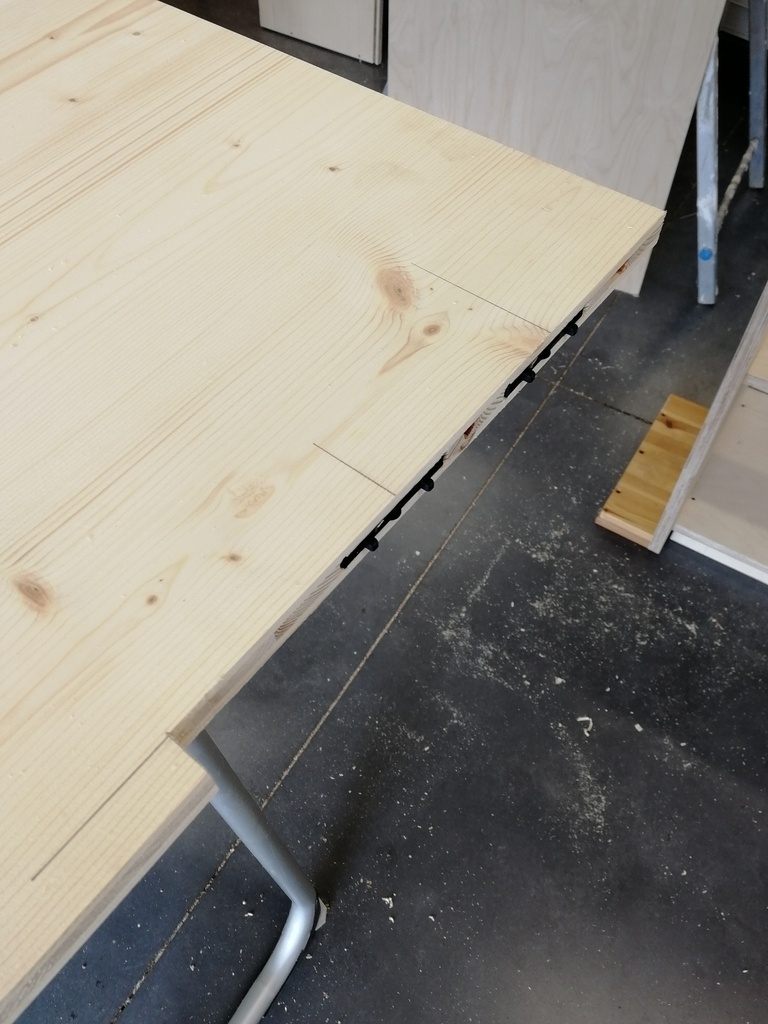

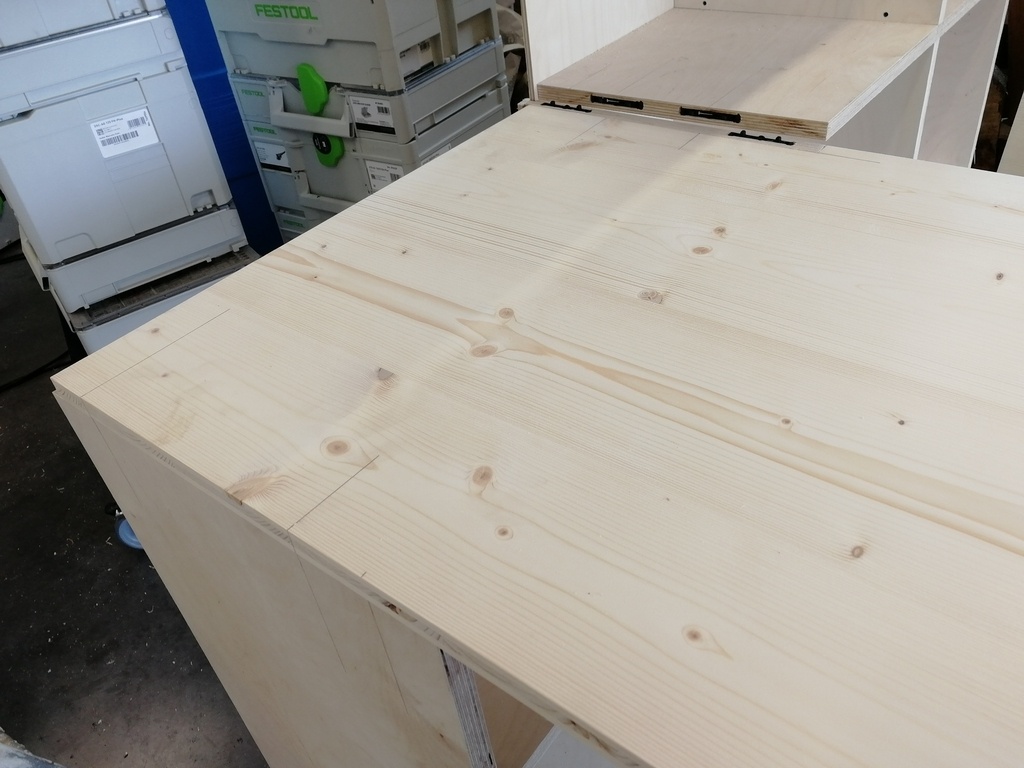

Ici, on voit comment j'ai décidé d'assembler le plan de travail à la bibliothèque avec des clamex dans plusieurs sens et sur les 2 épaisseurs du plan de travail

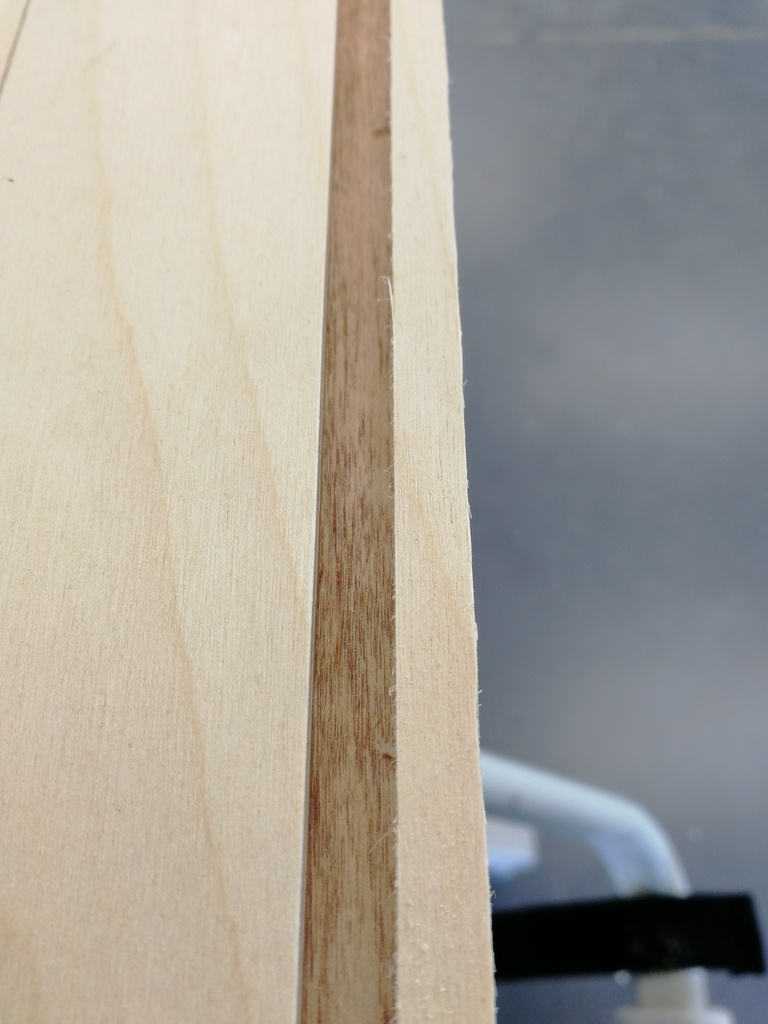

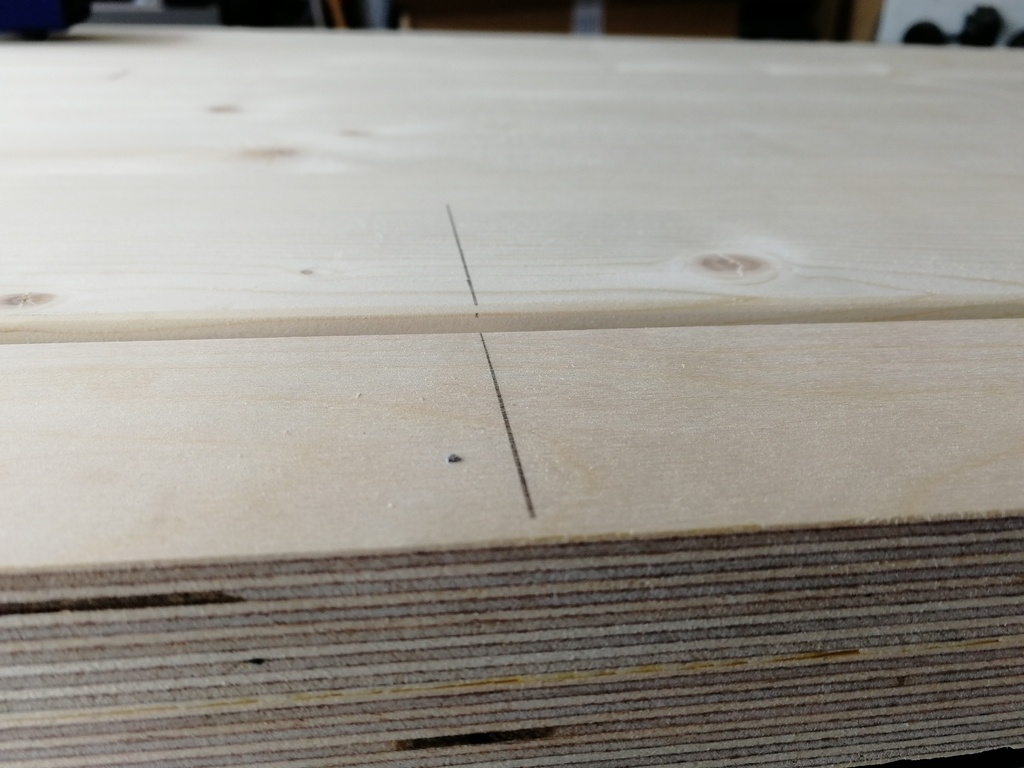

Pour conserver le chant identique à la bibliothèque, le plan de travail en triplis à une profondeur de 55cm et les 5 derniers centimètres sont une bande de contre-plaqué bouleau.

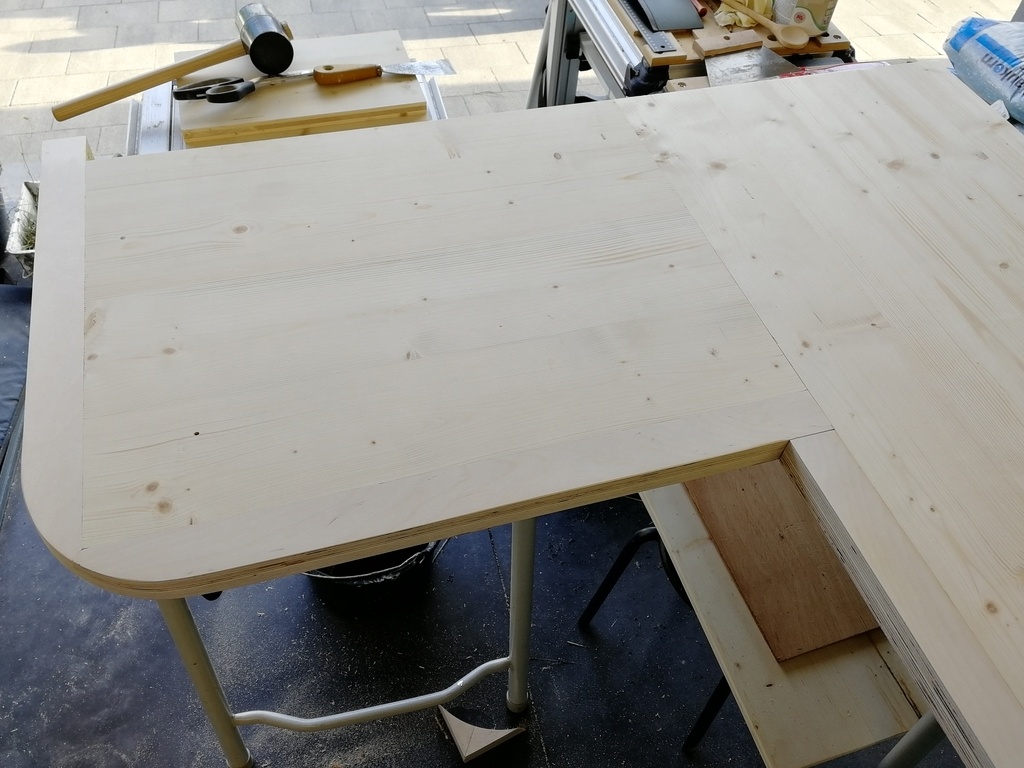

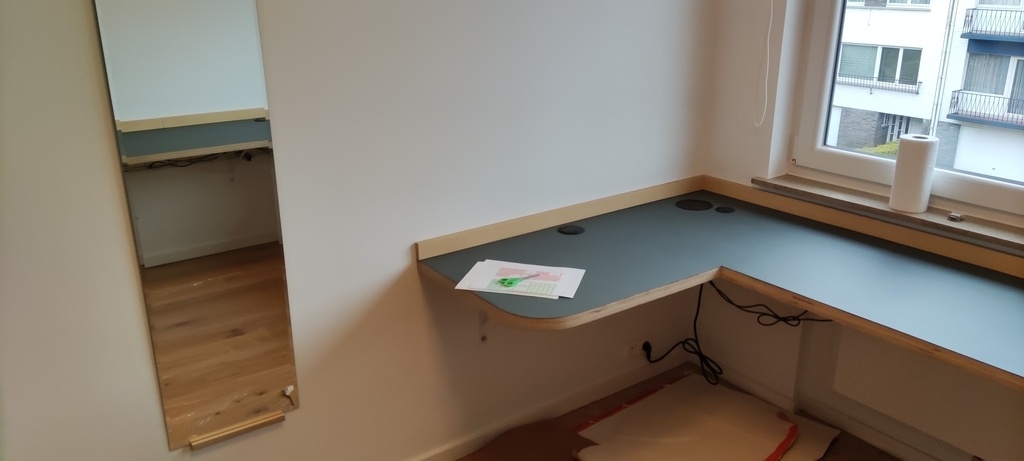

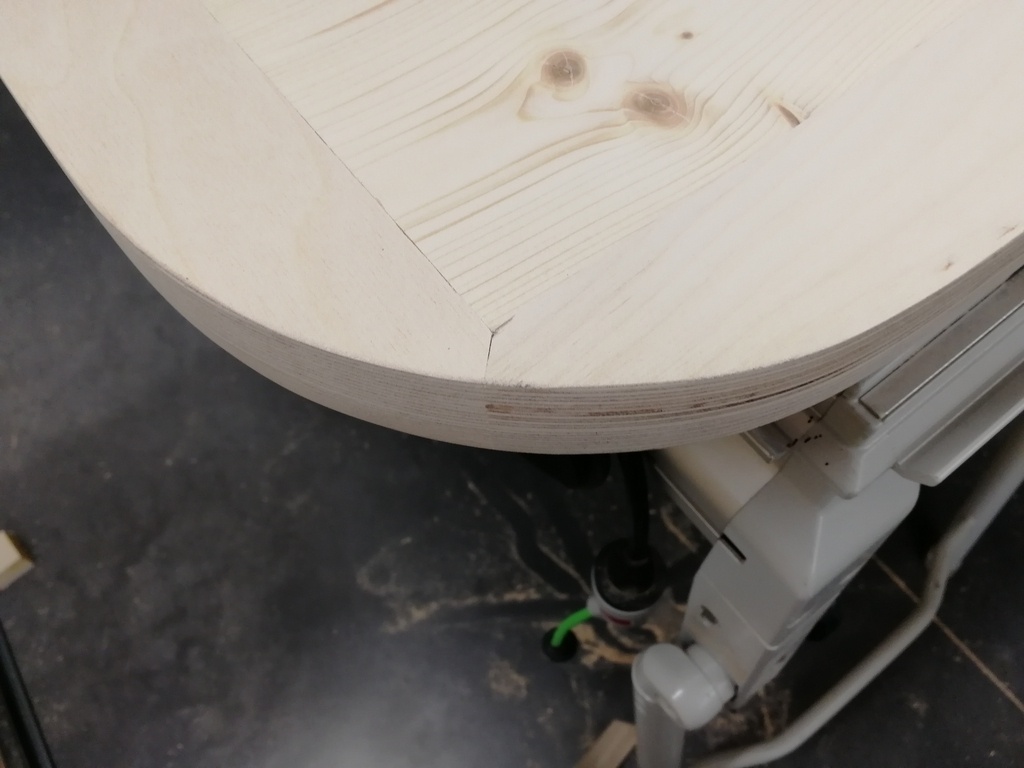

Pour la partie de 1m30, le client voulait absolument un arrondi, j'ai donc répondu à son attente

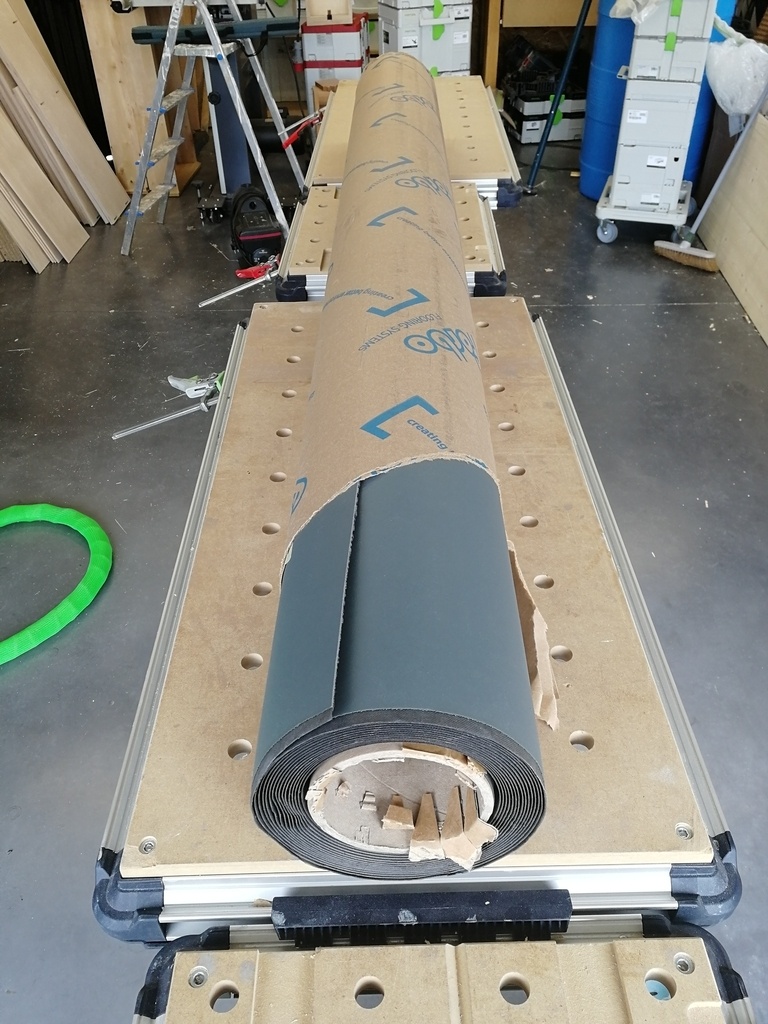

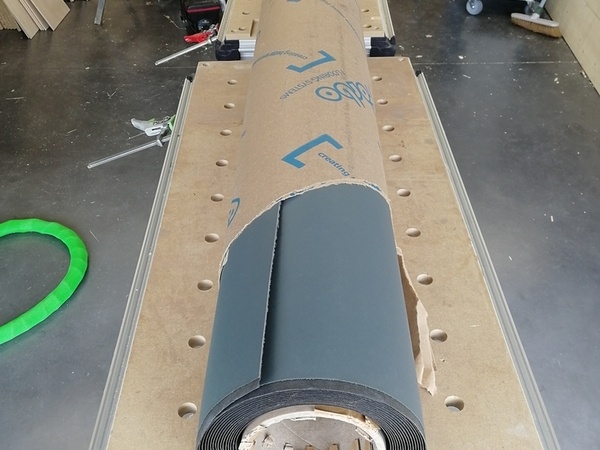

Vient ensuite l'application du vinyl Forbo Furniture qui est spécialement dédié à cet usage.

Cette partie commencera par ma première grosse erreur !
Je pensais sans avoir vérifié que le côté à coller était à l'extérieur et la partie visible à l'intérieur du rouleau.

Le client m'avait dit, j'ai choisi un gris.
Or, la partie intérieur du rouleau est un vert/gris, j'ai donc commencé à collé pour me rendre compte que j'était du mauvais côté 😅

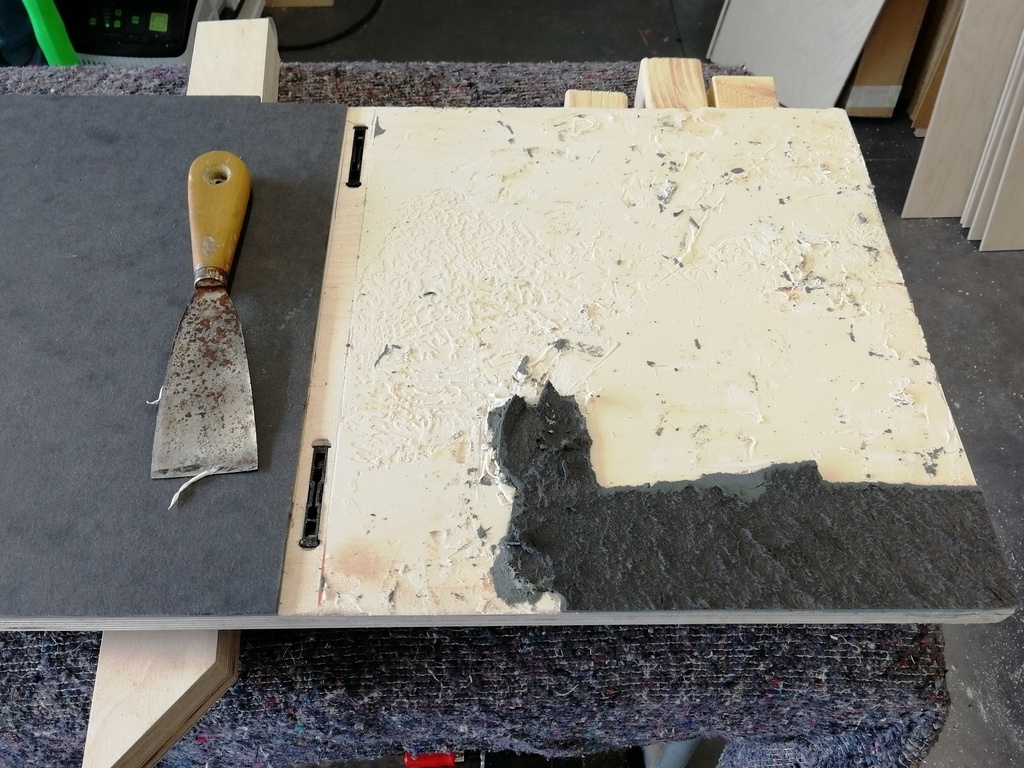

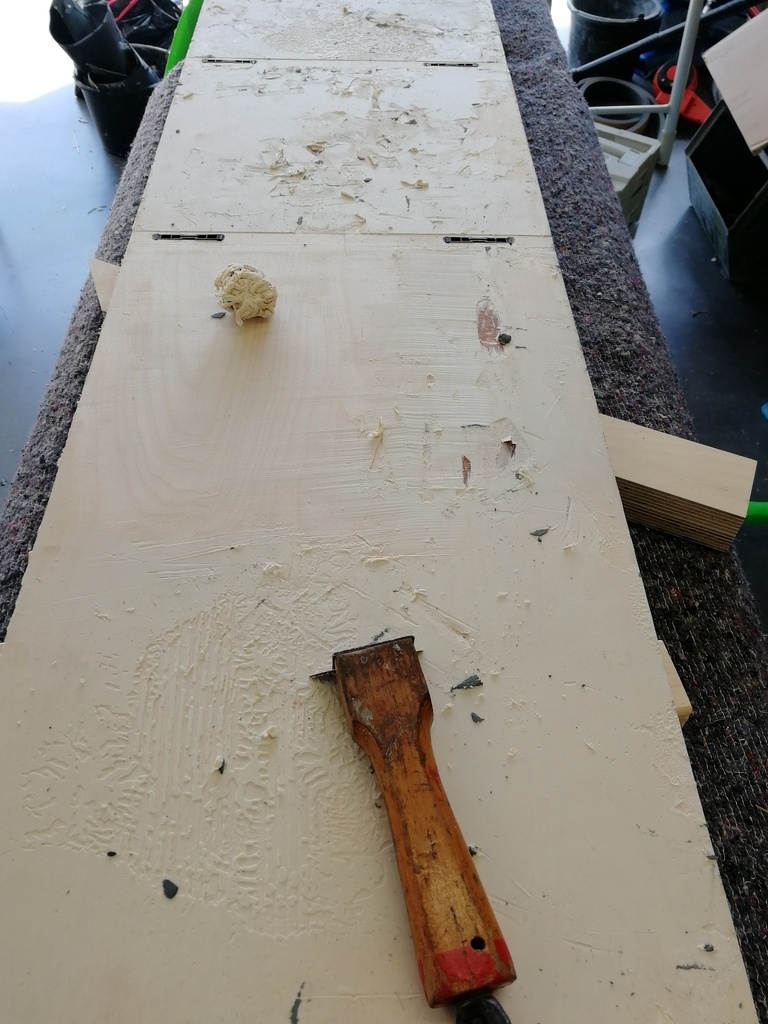

Donc au final, grattage et ponçage pour recommencé les 3 tablettes que j'avais collées avant de me rendre compte de mon erreur !

Le collage sur bois peut se faire à la colle blanche si on dispose d'une presse sinon à la colle de contact avec encollage des deux parties.
Il faut attendre que les deux surfaces soient sèches au touché et ensuite on applique les deux surface l'une contre l'autre.

Aucun droit à l'erreur tellement la colle prend vite, même principe qu'un plaquage au final

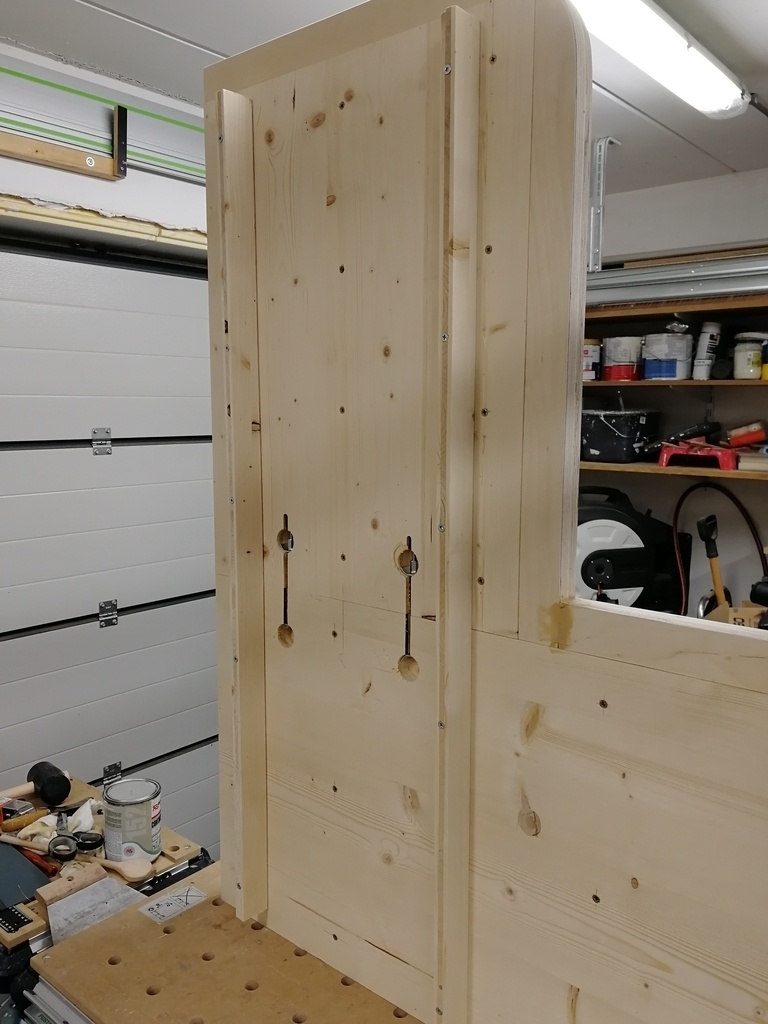

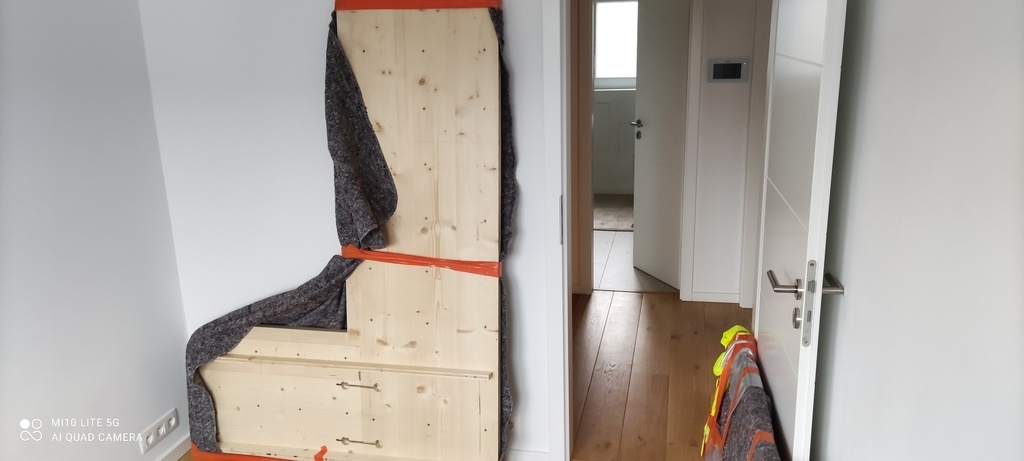

Tout le plan de travail sera soutenu par une partie métallique mais pour le transport, j'ai ajouté des renforts afin de na pas abimer le recouvrement en vinyl.

Publié Mis à jour

Partager

Livraison

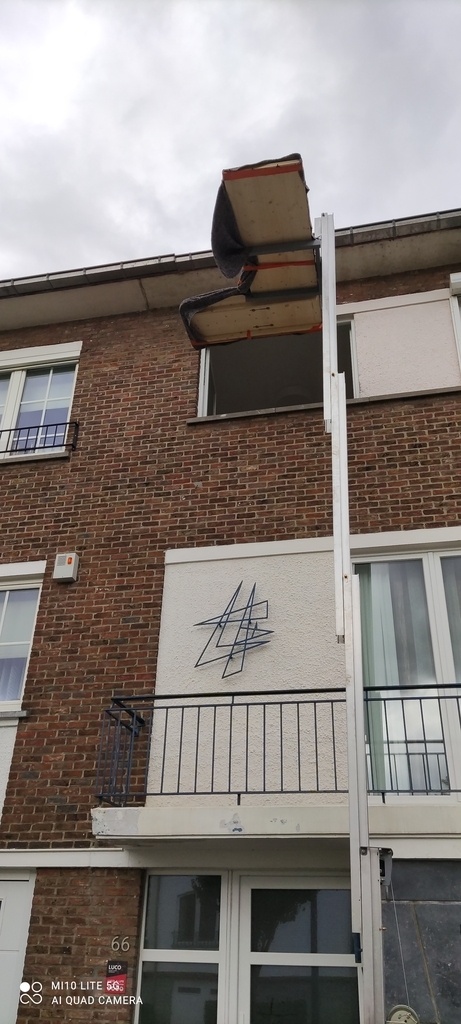

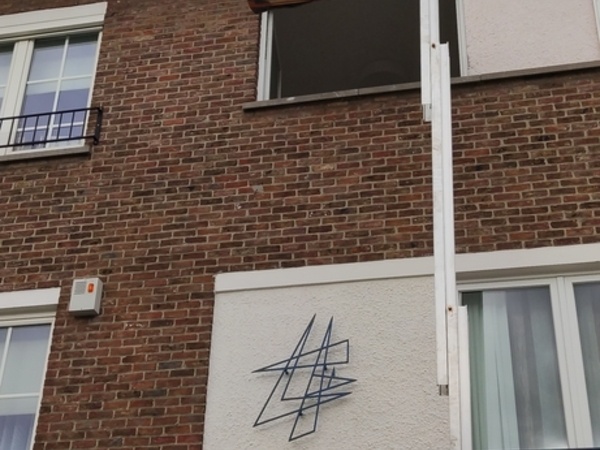

Partie compliqué, j'ai du loué un monte charge car vu la longueur du plan de travail, impossible à passer par l'intérieur

Le monte charge peut atteindre 8m et j'étais presque au bout !

Publié

Partager

Le montage

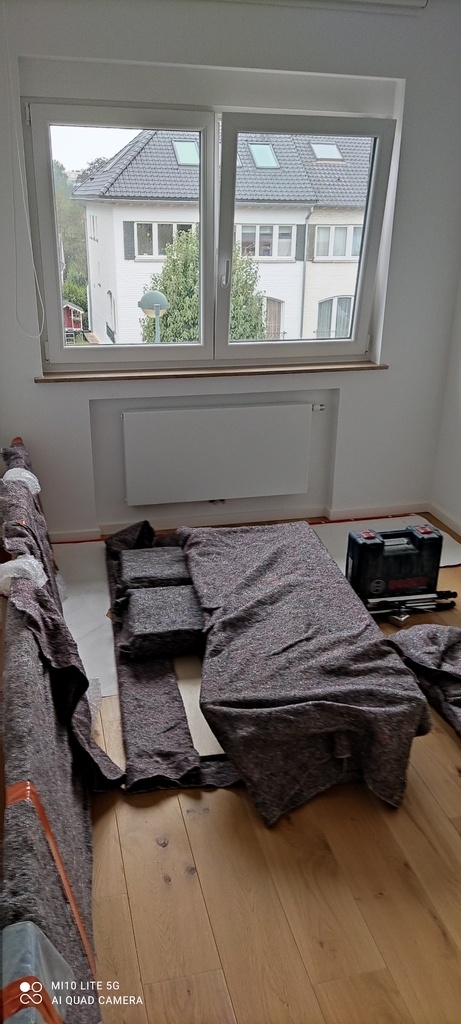

Un fois le tout rentré, j'ai pu commencer le montage

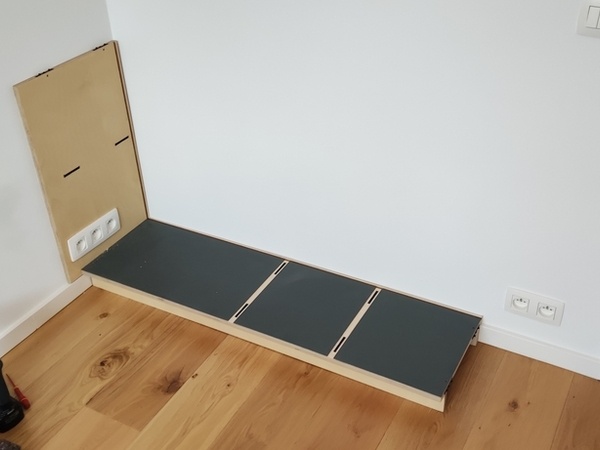

Première étape, démonter les prises du mur et ensuite découper à la scie cloche pour que le panneau puisse les accueillir

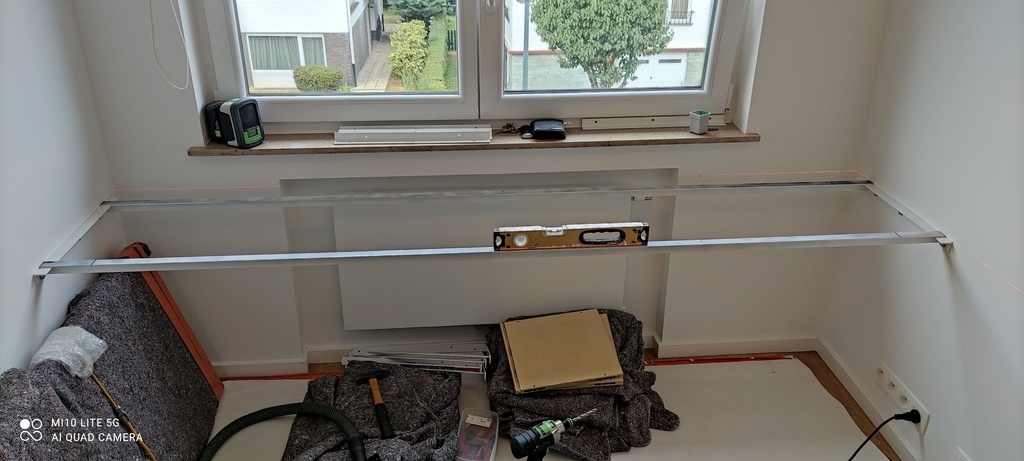

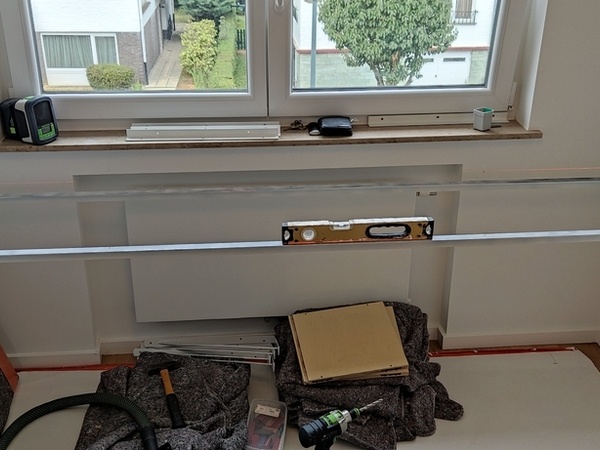

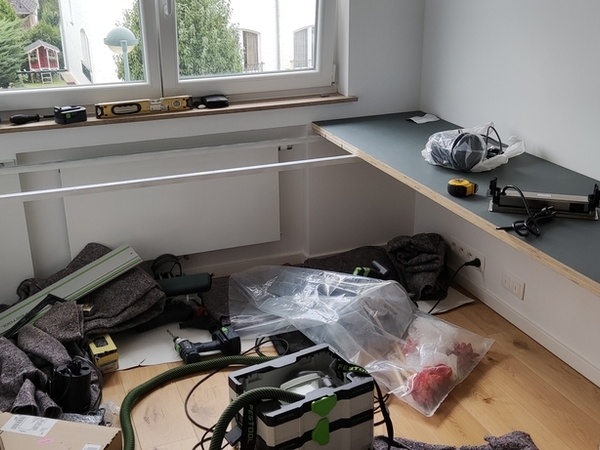

Ensuite placement du support métallique face à la fenêtre

Je n'avais pas envie de souder, j'ai donc mis une cornière en L sur les deux murs latéraux.
J'ai ensuite découper des encoches dans les cornières en L afin d'accueillir les cornières en T qui supporteront le plan de travail à cet endroit.

Je m'atele ensuite au montage de la bibliothèque jusqu'au plan de travail et on insère celui-ci à 2 car pas simple, c'est assez juste

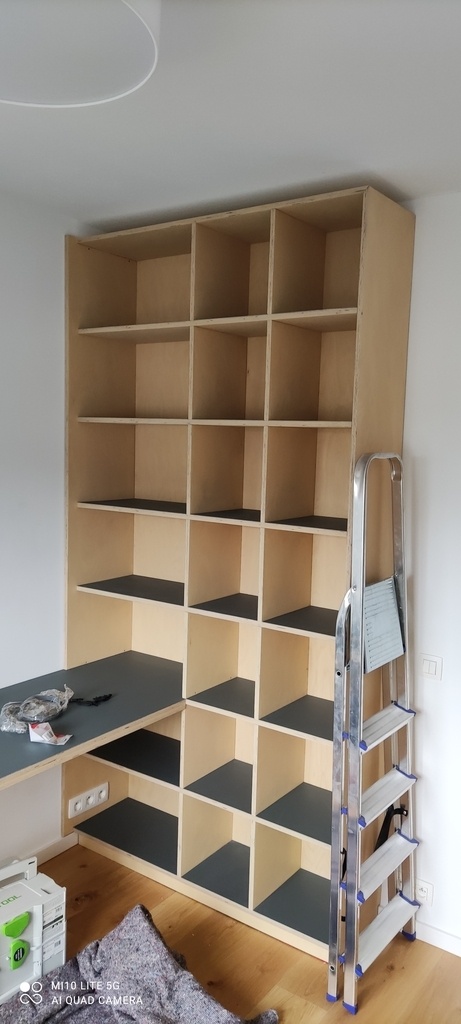

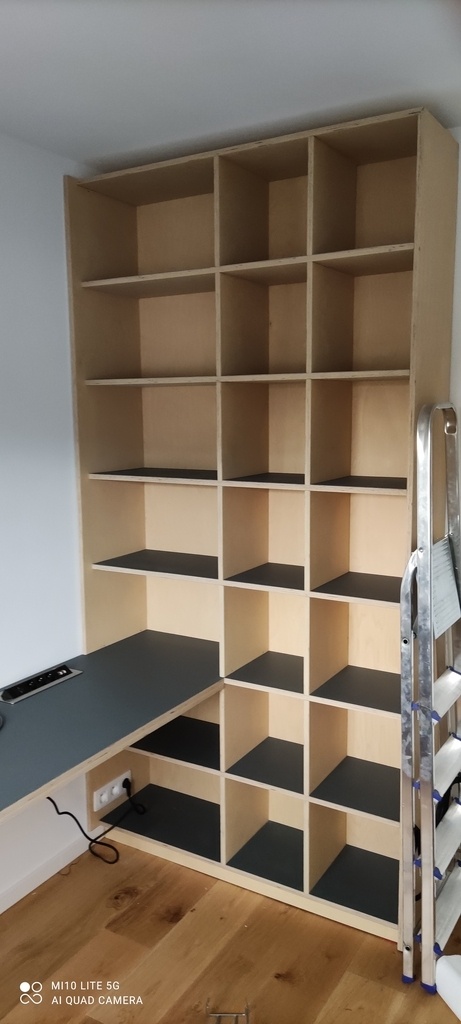

Dès que le grand plan de travail est placé, je peux finir la partie bibliothèque

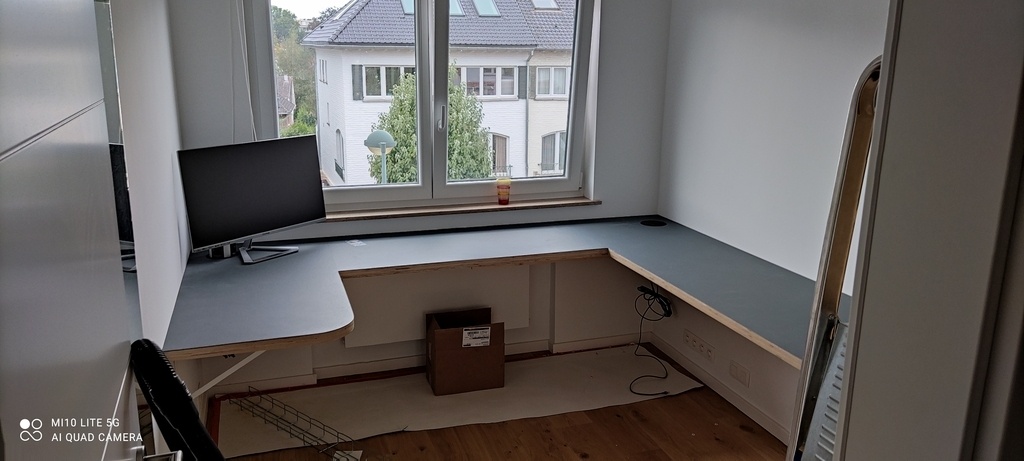

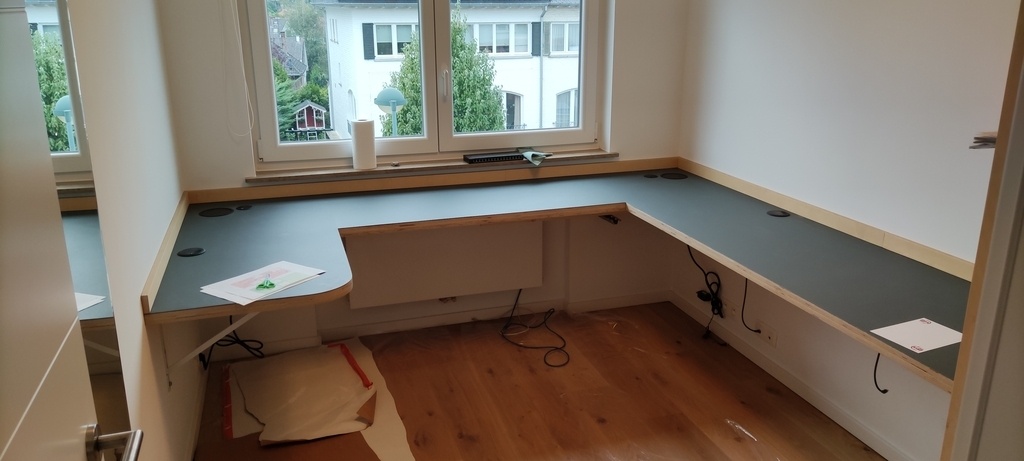

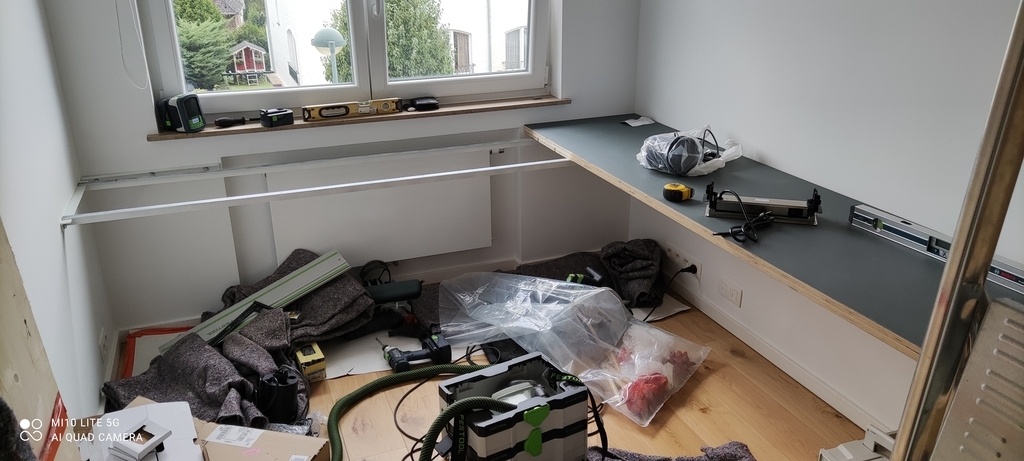

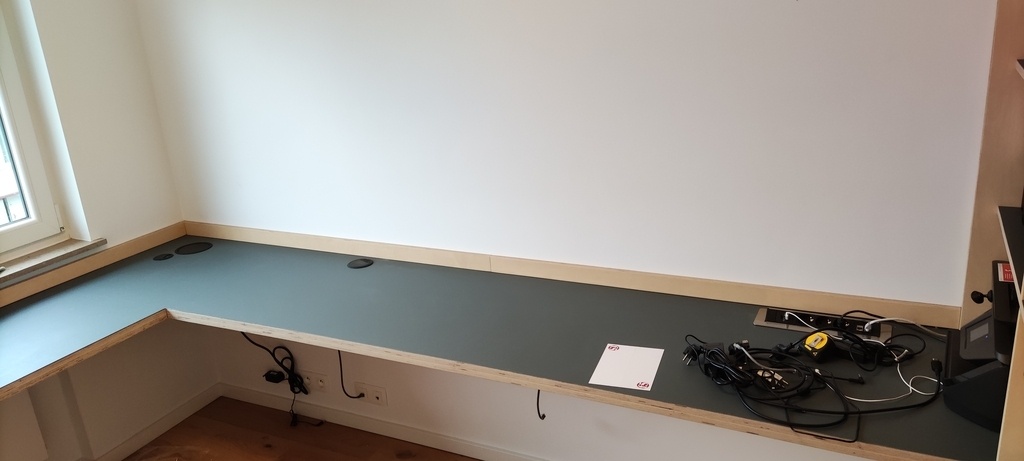

Enfin, je termine la pose du plan de travail

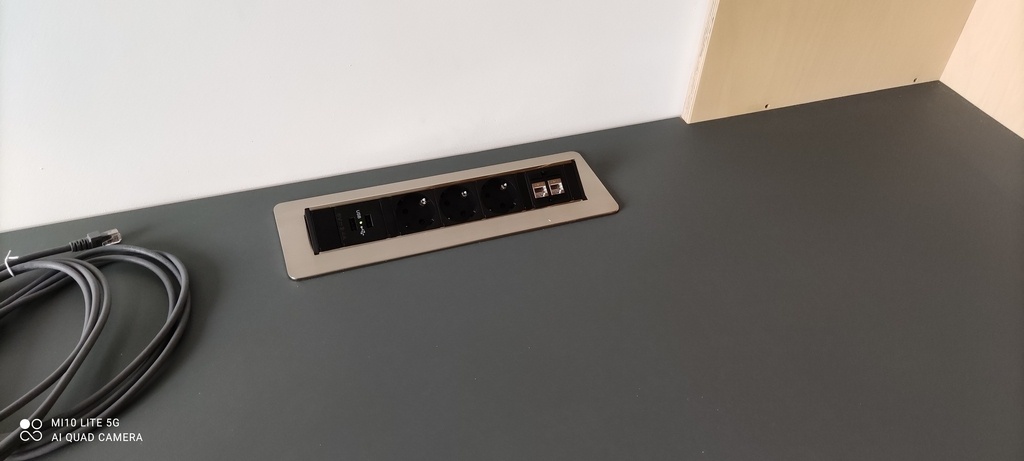

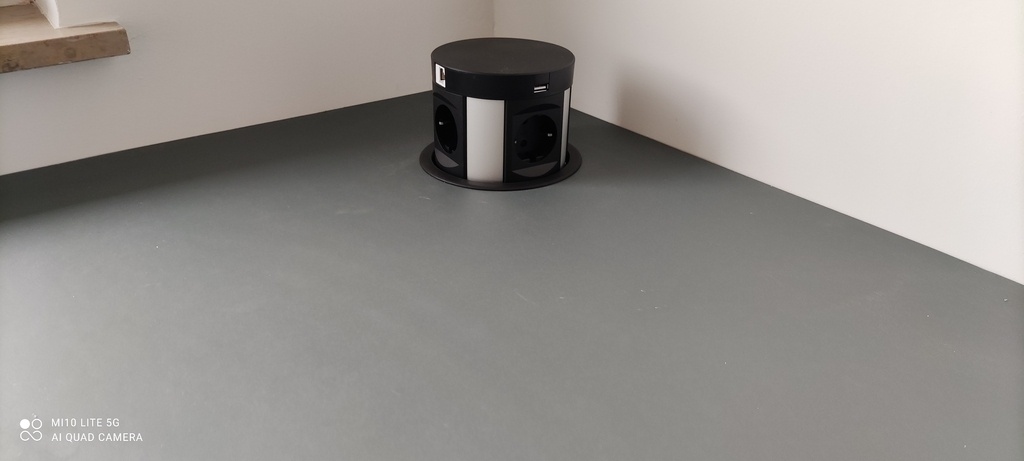

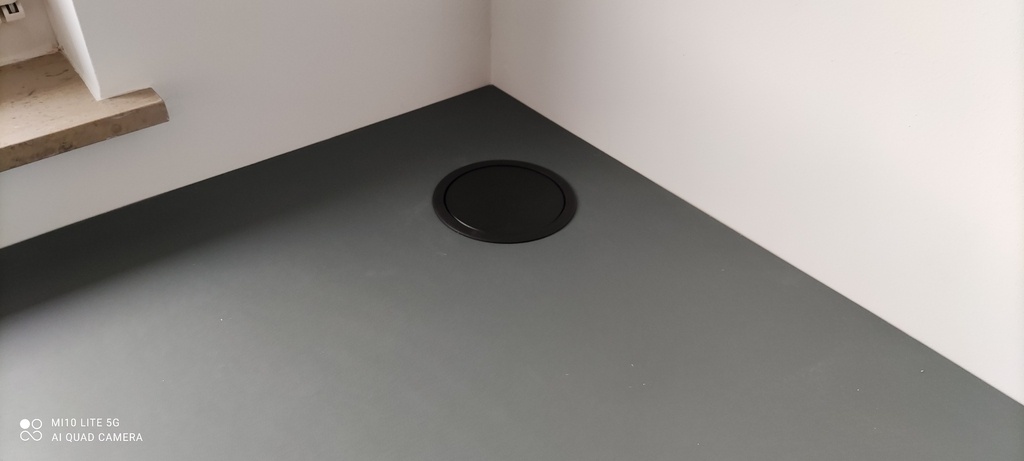

J'ajoute les accessoires commandé par le client

Et au final la plinthe entre le plan de travail et les murs.

Au final, le rendu du vinyl est très joli et très doux au touché, j'ai apprécié.

Publié Mis à jour

Partager

Le passage de câbles

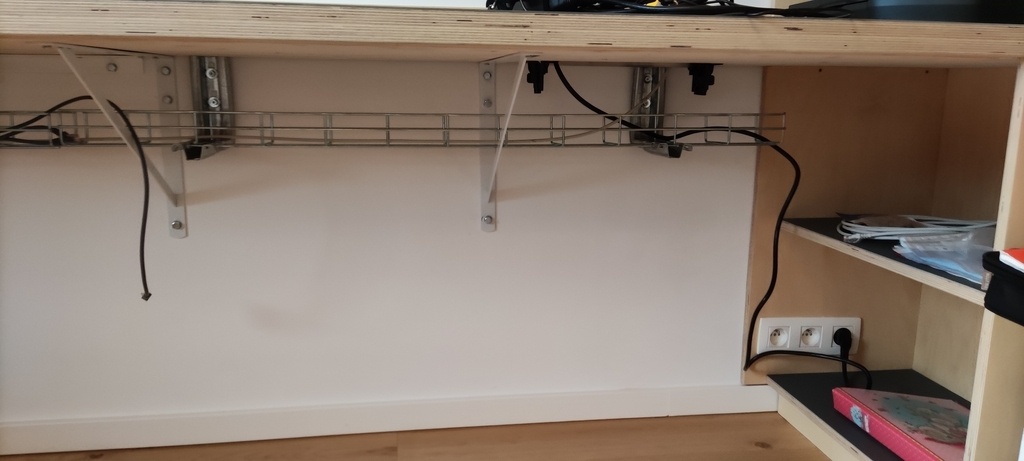

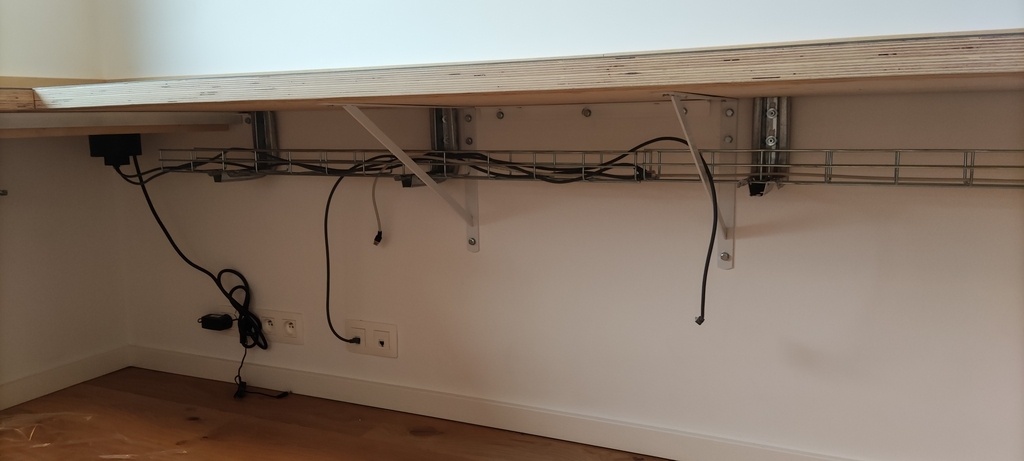

Le client voulait un passage de câbles sous tout le plan de travail et au moins chère, j'ai donc utilisé du chemin de câbles industriel supporté par des consoles
Ce n'est pas le plus esthétique mais cela ne se voit pas.

On voit aussi les équerres utilisées pour le soutien du plan de travail

Publié

Publications associées


Discussions

eljub  a publié le pas à pas "Meuble bureau intégré à une bibliothèque".
il y a 3 ans
Vic66
( Modifié )

Un beau projet! bien pensé et assez aérien sans piètement. Par contre la partie chemin de câblage et les équerres ne seront pas occultés? Je pense que tu pourrais nous présenter ton atelier! il a l'air bien fourni et j'aime beaucoup ton ensemble de servantes, ça à l'air bien pratique!!!

eljub

Non les chemin de câble reste comme ça mais ne sont pas visible, j'ai du faire avec les contraintes du client.
Pour l'atelier c'est mon garage pour le moment pas de place quand la voiture est rentrée, faudra que je pense à faire la présentation, effectivement

EricFd
( Modifié )

merci pour ce pap , beau projet, bien exécuté.

eljub

merci du compliment 😉

Kentaro

Beau design! Bravo!

Olistan
( Modifié )

Belle réalisation, bravo.

Le plan de travail, avec 38 mm d'épaisseur ne fléchit pas du tout sur de telles longueur ? Pour le réaliser, tu as simplement collé les deux triplis à la colle blanche et réaffleuré les chants ?

Je vois que tu t'es fourni chez Carlier. Le tripli vient de là aussi car je ne le retrouve pas sur leur site ?

eljub

Hello,

Le plan ne fléchi pas, il est également soutenu par des équerres comme tu peux le voir sur les photos.

Les deux épaisseurs sont vissées par le dessous ensemble. J'ai affleuré et poncé le chant.

Le triples vie t de chez bourguignon, panneau de 5m par 1m25

Bonne journée,

Julien

Gab78
( Modifié )

top le rendu du lino, petite question j'ai lu qu'il fallait mettre du lino sur les 2 face du bois pour qu'il ne se déforme pas ce que tu ne sembles pas avoir fait, après un an est-ce que ça a bougé ??

eljub

on dis ça souvent pour les produit de finition comme l'huile, la lasure ou autre
Pas pour le lino il me semble

Ici c'est de la colle de contact donc je ne pense pas que le bois va se déformer
