Ce pas à pas présente un projet en cours de réalisation.
Bonjour à tous,
Je tiens tout d’abord à remercier Boris Beaulant (1), jean Galmot (2), BEN83 (3), ponsin73 (4), Ara (5).C’est à vous que je dois m’adresser, c’est vous qui m’avez donnez l’envie de concevoir ma propre scie à ruban. Je tiens à préciser que je n’ai eu accès à aucun plan (Matthias Wandel ne m’a pas aidé). Je tiens à remercier aussi Ara (5), la restauration de cette curieuse vieille dame avec ses originaux volants (ou le contraire volants originaux) m’a donné envie de continuer un périple qui dure depuis début avril.
(youtube.com/wa...5mH&index=6)
(1) Fabrique ta mini scie à ruban !
(2) Fabrication d'une scie à Ruban XXL partie 1 et 2.
(3) Scie à ruban DIY Matthias Wandel
(4) Petite scie à ruban d’inspiration d’une ancienne machine réel.
(5) Restauration d'une vieille dame
Liste des articles
Pourquoi une scie à ruban ?
-Première raison : le délignage, j’ai du mal à couper droit, vous me direz c’est en pratiquant que l’on peut s’améliorer. Je ne peux que vous approuver et cette raison ne suffit pas.
-Seconde raison : le chantournage et les découpes courbes seront facilités. On peut le faire sans outillage électrique.
-Troisième raison : ne pas s’éterniser sur le sciage alors qu’on a d’autres choses plus instructives à faire (les assemblages par exemple).
-Quatrième et peut être dernière raison (si je n’ai rien oublié) : mes poignets, à gauche, je me suis fracturé le poignet à deux reprise (ne vous inquiétez pas ce n’était que des fracture ‘à la motte de beurre’ = l’os s’est tassé en tombant), la première fracture remonte décembre 2009, la seconde, dans les deux ou trois années qui suivirent. A droite, de multiples entorses et autres troubles. J’en suis arrivé à un point cette année où je ressens des douleurs en permanence.
La conception
J’y ai réfléchi durant plusieurs jours, j’ai observé vos vieilles dames (on aprends beaucoup de choses en regardant), j’ai dessiné une esquisse en me servant des vidéos de Monsieur Beaulant et Monsieur Galmot. Début mai lorsque j’ai commencé la fabrication, j’ai fait avec les moyens du bord, des profils métalliques pour la structure, un peu de bois, le tout assemblé de manière originale. En fin de compte, la réalisation s’est faite au fur et à mesure du montage.
La Structure
Étant étudiant en génie civil / technologie marine, j’ai quelques notion sur la fatigue sur des éléments structurants.
Je vous propose de découvrir ce qu’est la fatigue pour celles et ceux qui ne connaissent pas ce phénomène : « La fatigue désigne l'endommagement local d'une pièce sous l'effet d'efforts variables : forces appliquées, vibrations, rafales de vent, etc. Alors que la pièce est conçue pour résister à des efforts donnés, la variation de l'effort, même à des niveaux bien plus faibles que ceux pouvant provoquer sa rupture, peut à la longue provoquer sa rupture. Si une vis de diamètre 6 mm peut tenir un objet d'une tonne, elle va en revanche casser si on lui suspend un objet de 100 kg un million de fois de suite. » D’après Wikipédia (fr.wikipedia.o...igue_(matériau)).
Je dois me confesser, je n’ai fait aucun calculs ni en statique, ni en dynamique (avec les volants qui tournent en entrainant la lame). J’ai tout fait à l’œil et au jugé.

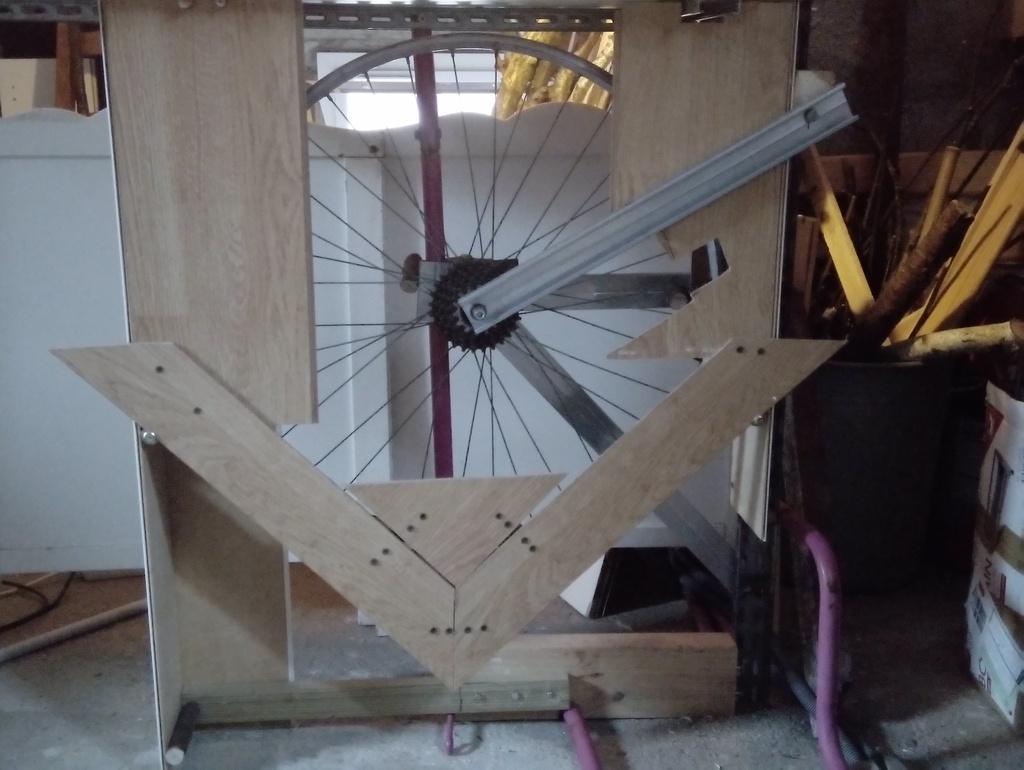

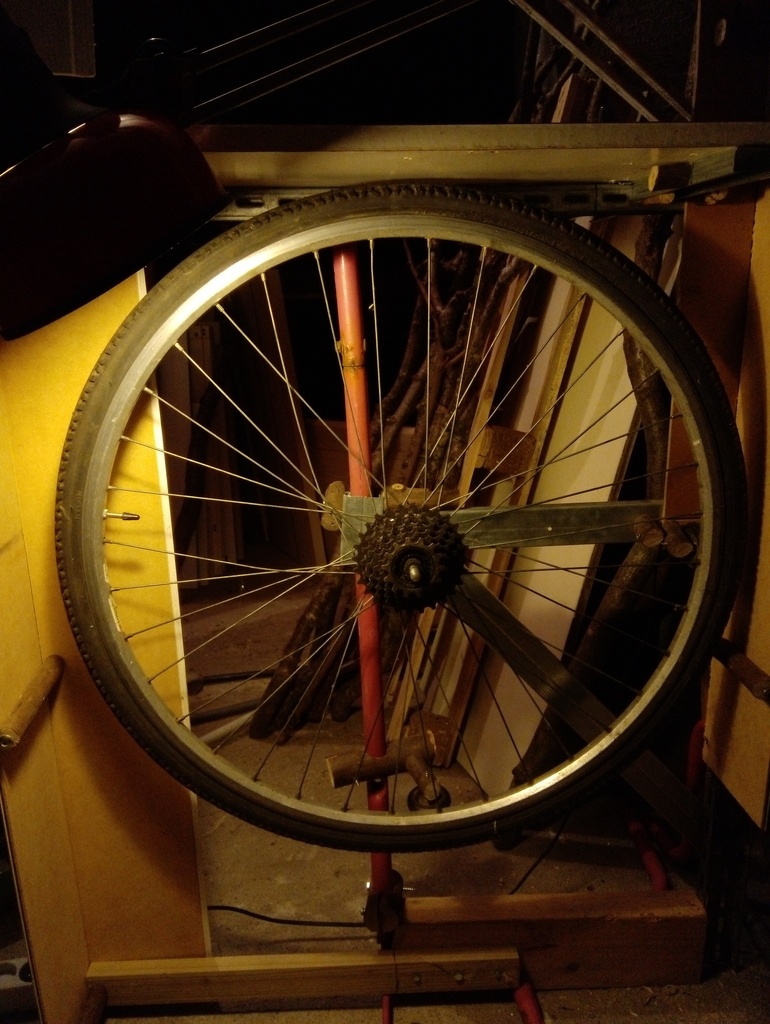

La structure est mixte : acier - bois, toute les pièces sont fixées avec de vis.

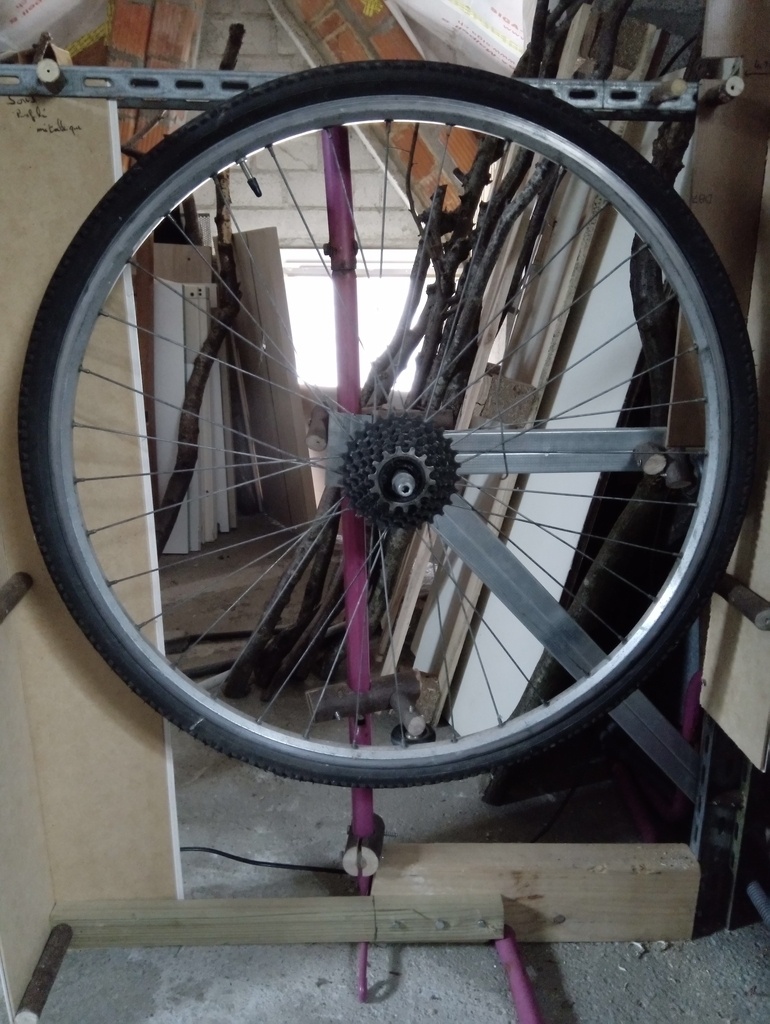

L'alignement des volants

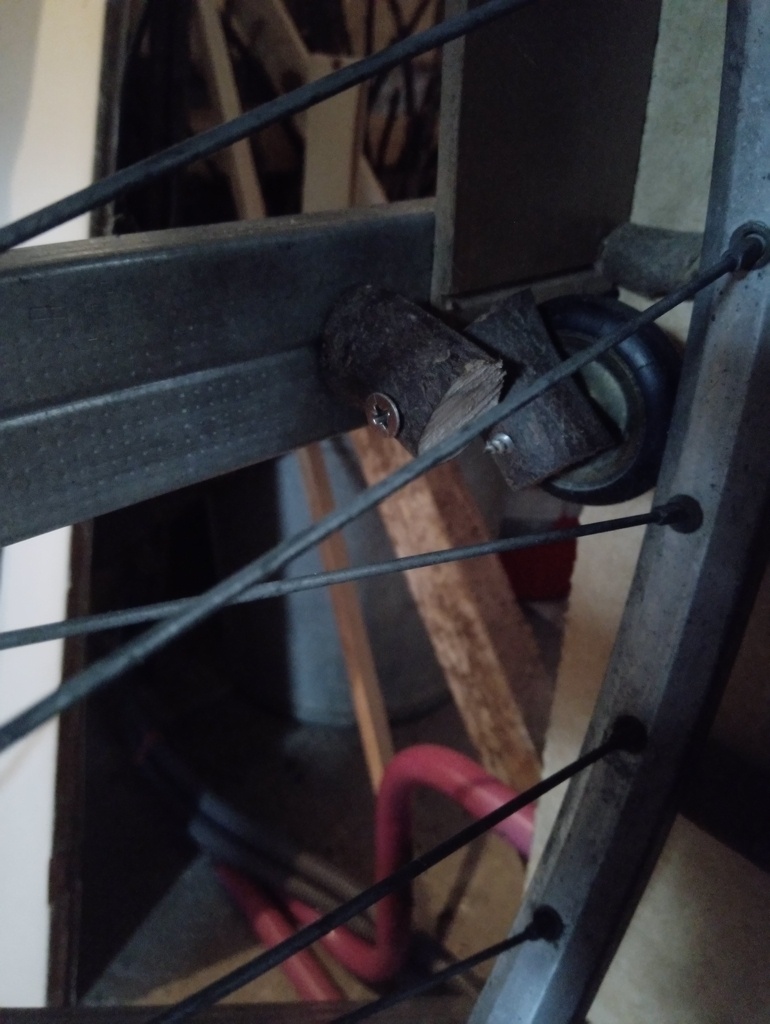

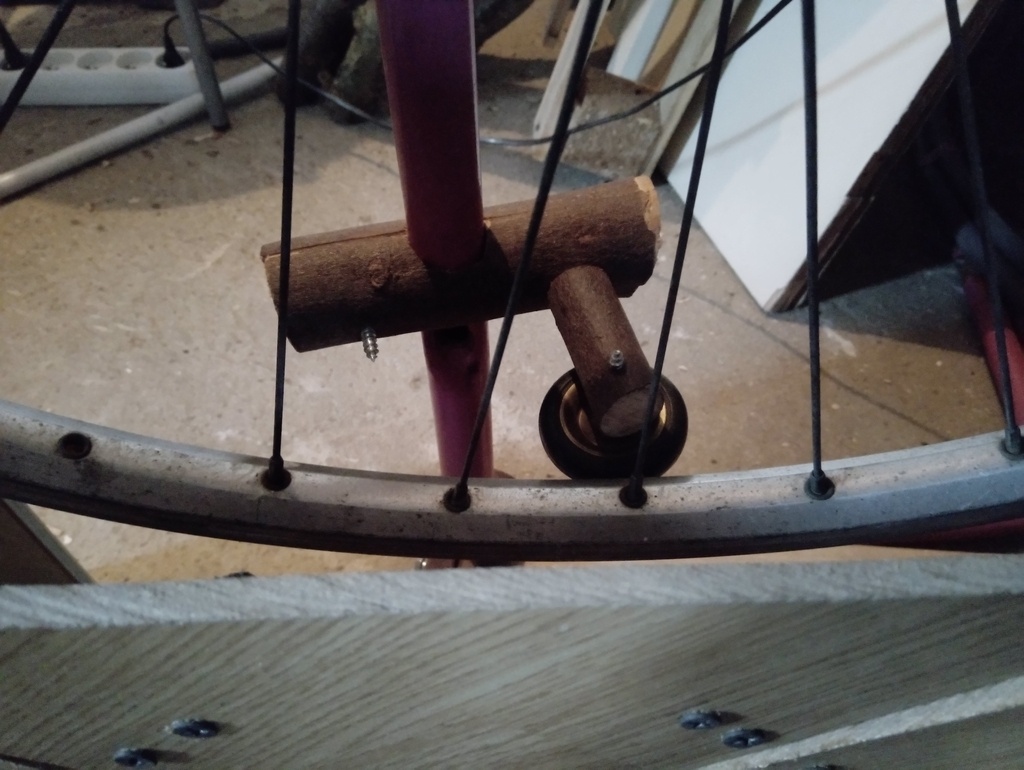

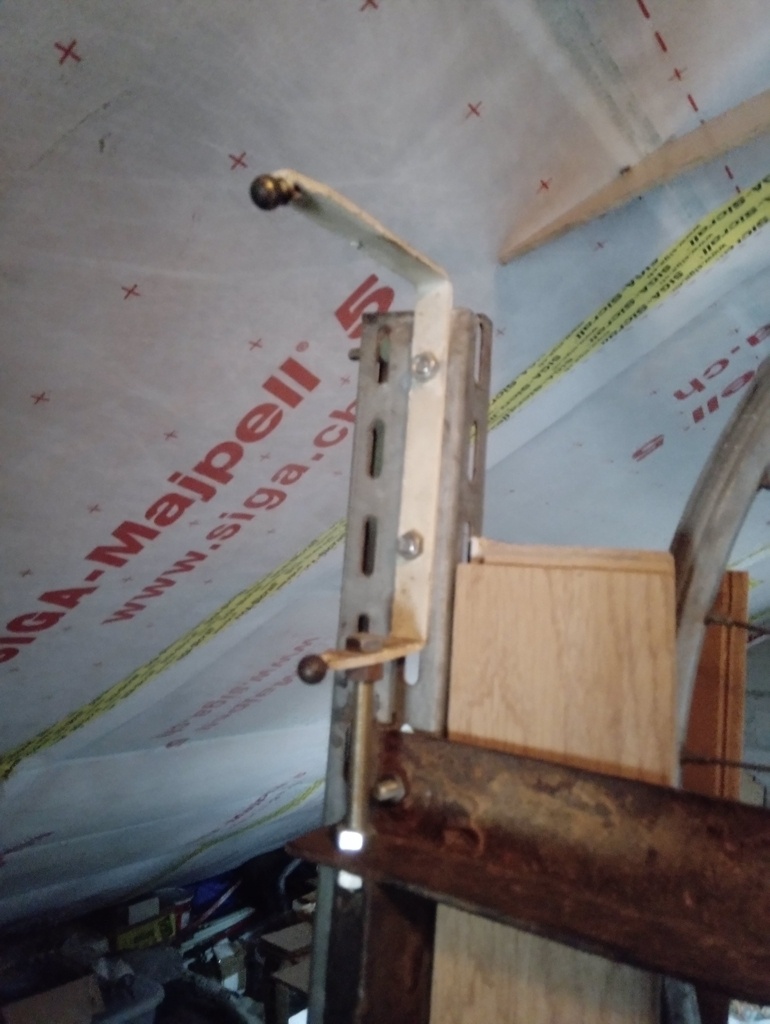

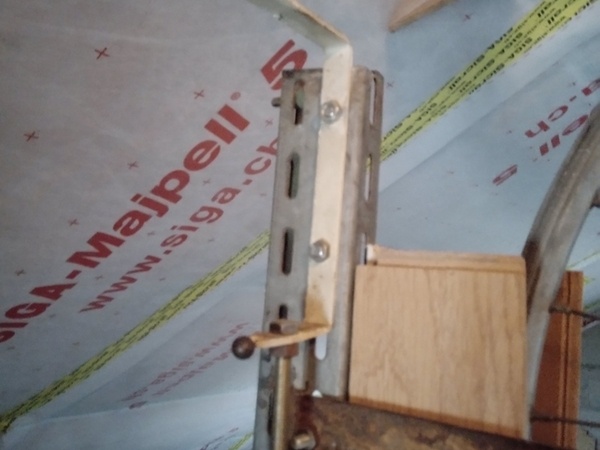

Système artisanale pour avoir mes volants alignés. Les réglages sont très faciles à faire. les petites roues tournent aussi pour minimiser les frottements.
Le plateau

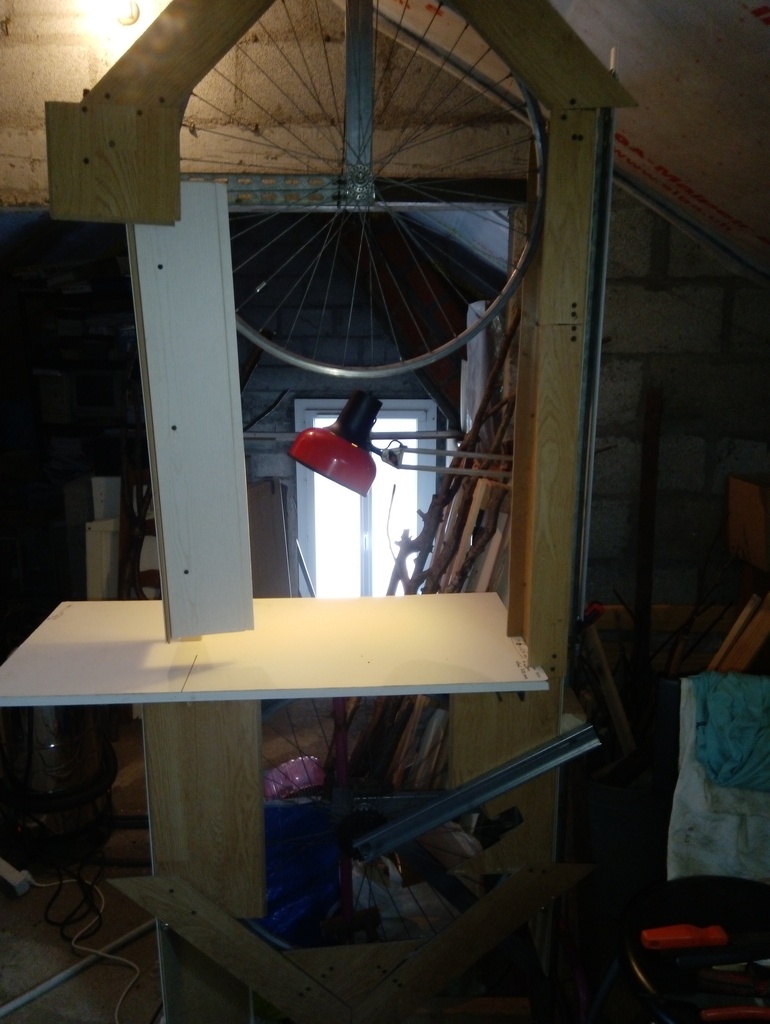

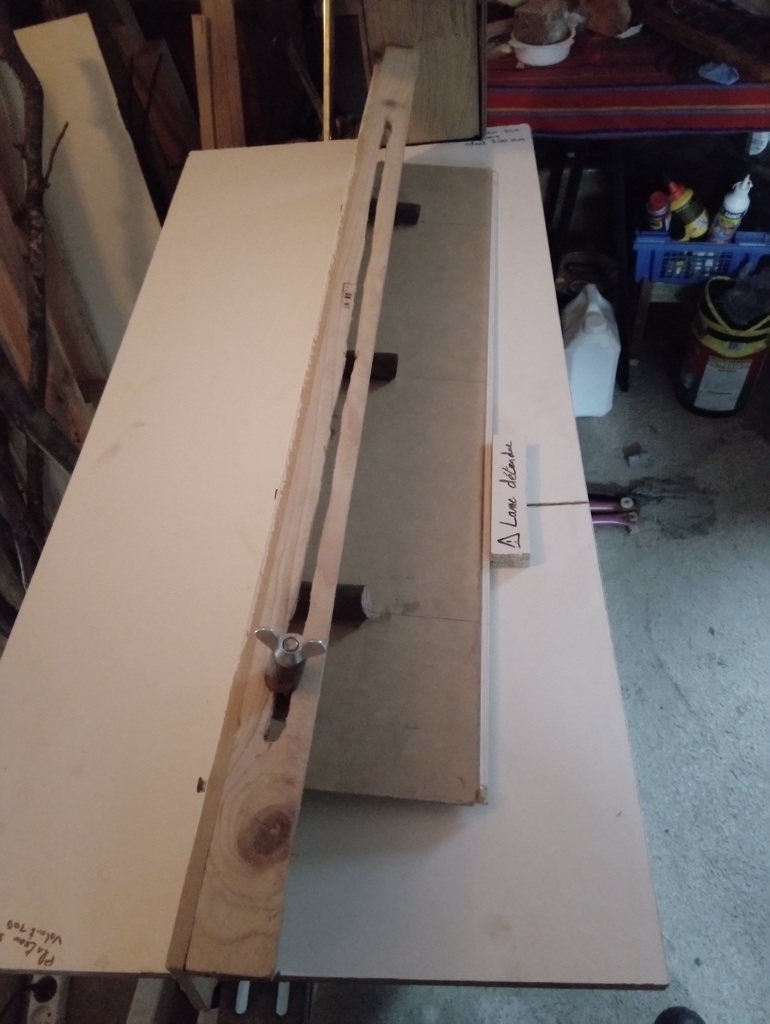

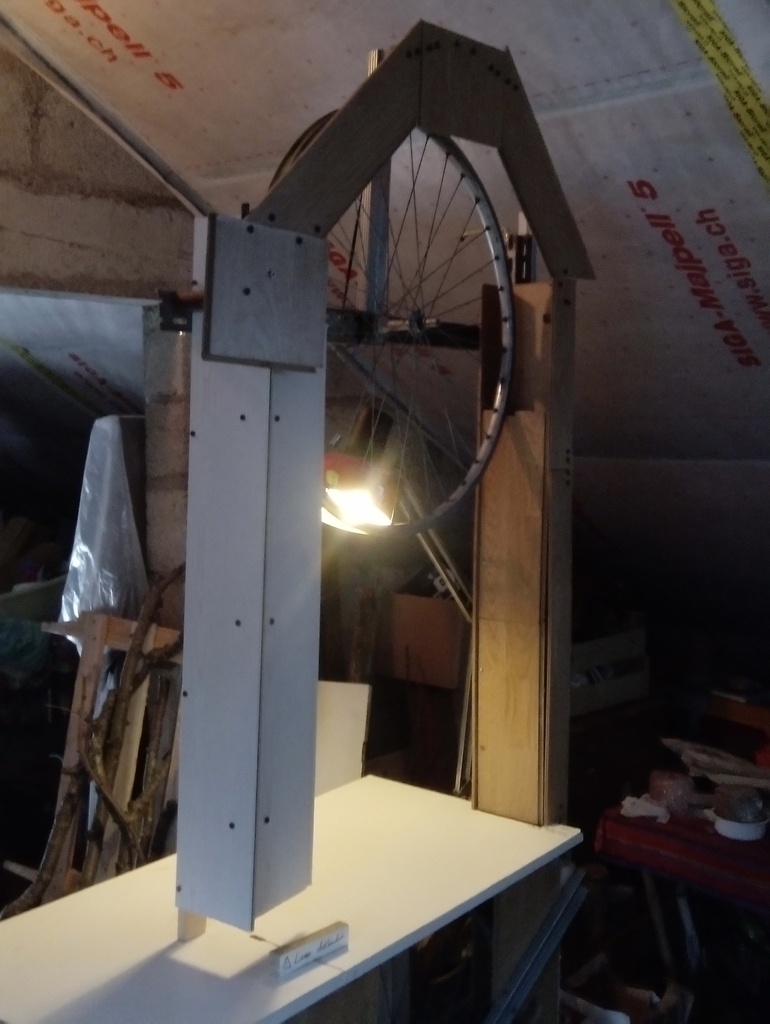

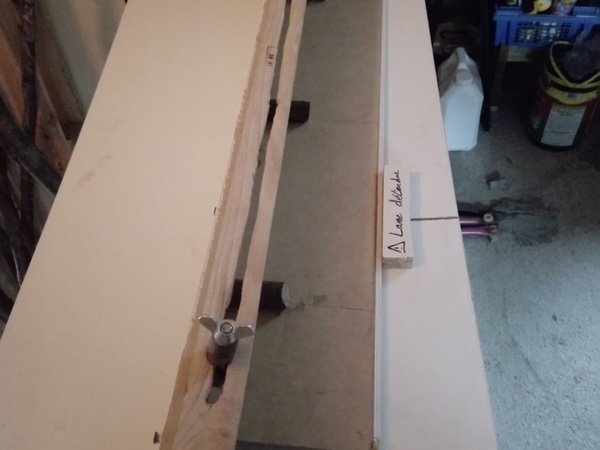

Comme vous l'avez vu, le plateau est une planche de mélaminé blanc (18 mm d'épaisseur) de récupération (d'un meuble vendu par un fameux suédois).
L'éclairage

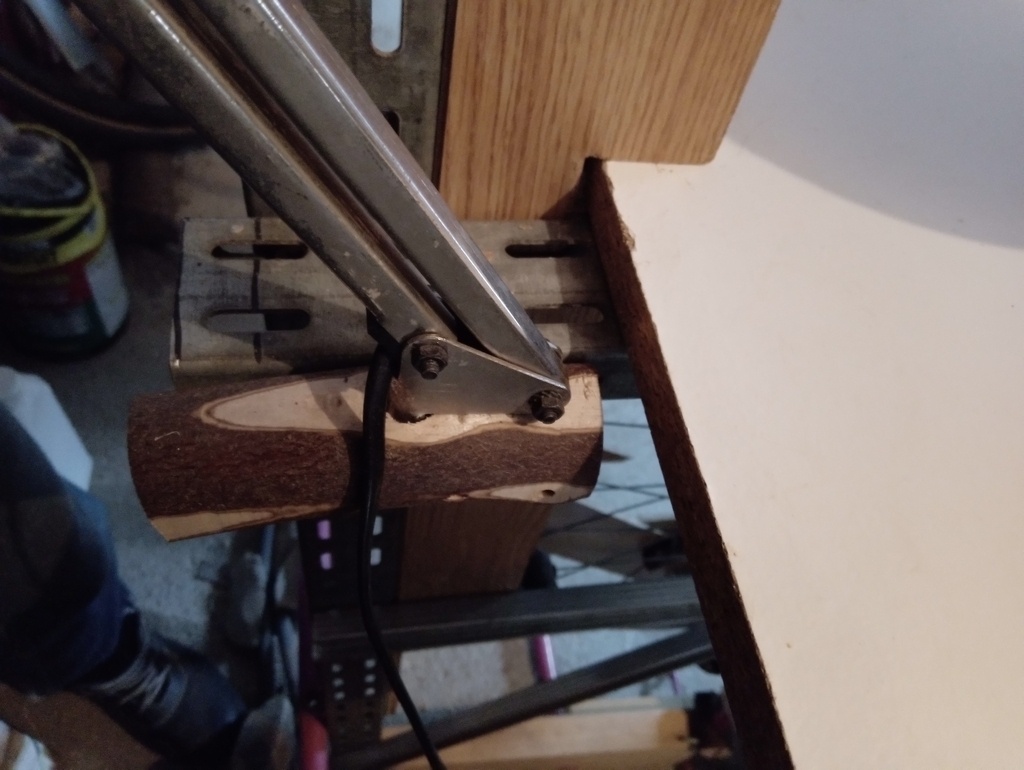

Voici un petit bloc de laurier sauce vissé à la structure qui supporte une lampe d'architecte.
Les carters de protection

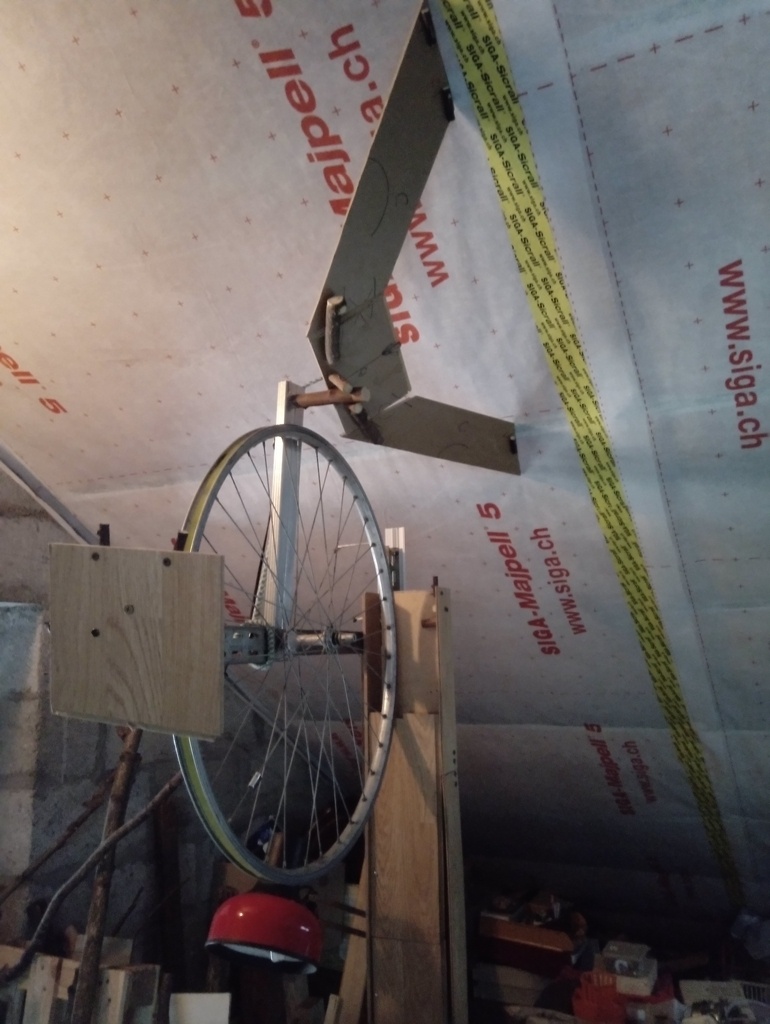

Comme vous l'avez vu avant, les carters sont réalisés à partir de médium 6 et 9 mm d'épaisseur.
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
