Construction de l'atelier en ossature bois.
Démarrage de l'ossature : 06 septembre 2020
Je travaille seul le soir en semaine, le week-end 1 à 2 personnes en renfort
Dimensions : 7.3*4.3m
Liste des articles
Budget
Ca intéressera du monde : le budget!
- Béton 4m3 et ferraillage : 600€
- Ossature, contreventement, visserie, lisse de chainage, madrier, plancher, pare-pluie : 2 600€
- Isolation : 0€ (récupération)
- Baie 2400x2000 + 2 chassis fixes 1200x600 : 460€
- Bardage PVC côté mitoyen 20m² : 370€
- Grille anti rongeur haut et bas : 150€
- EPDM et accessoires + complexe pour la végétalisation : 1 200€
- Substrat de plantation et sedums : 131 + 290€

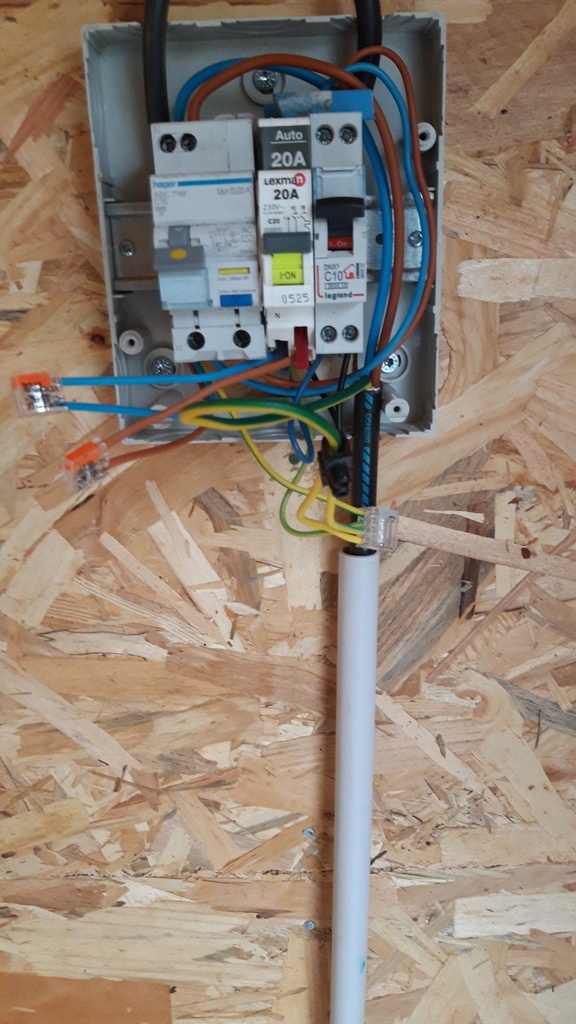

- Électricité : 150€ (hors éclairage, câble 1.5mm², disjoncteur, tableau que j'ai récupérés)
- Parquet : 0€ car c'est celui de l'étage de la maison qu'on a viré en arrivant, mais que je n'ai pas jeté!
- Sous-couche parquet : 60€
- Chape : 100€
- Divers : 100
- Bardage des 3 faces visibles : 1 300€
Soit 7 511€ pour l'instant car il reste :
- Couvertine
Etat des lieux
La maison a été achetée en fin d'année 2019 avec la condition de pouvoir y construire un atelier.

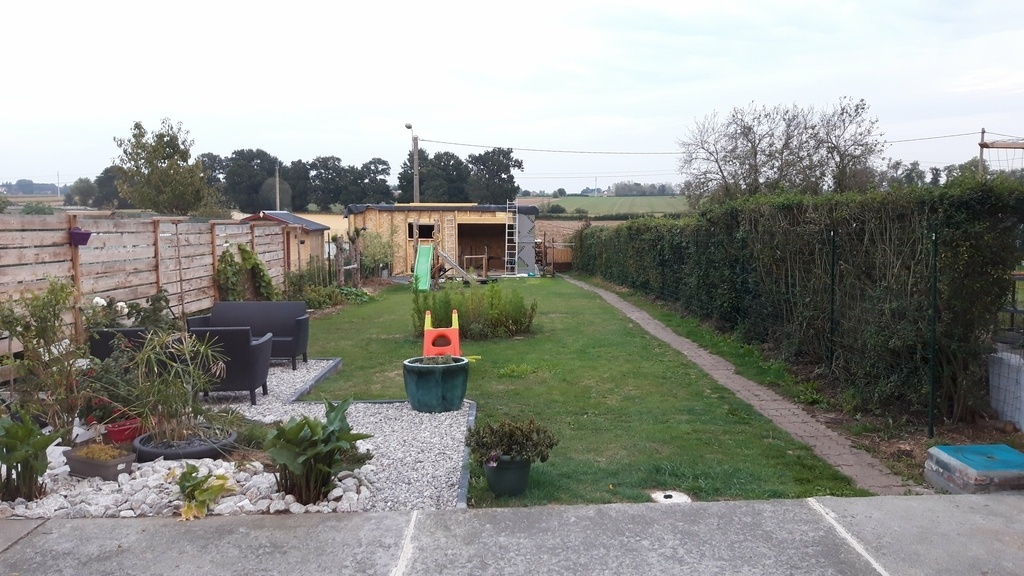

Donc c'est une maison mitoyenne avec un long jardin et vue sur les champs.

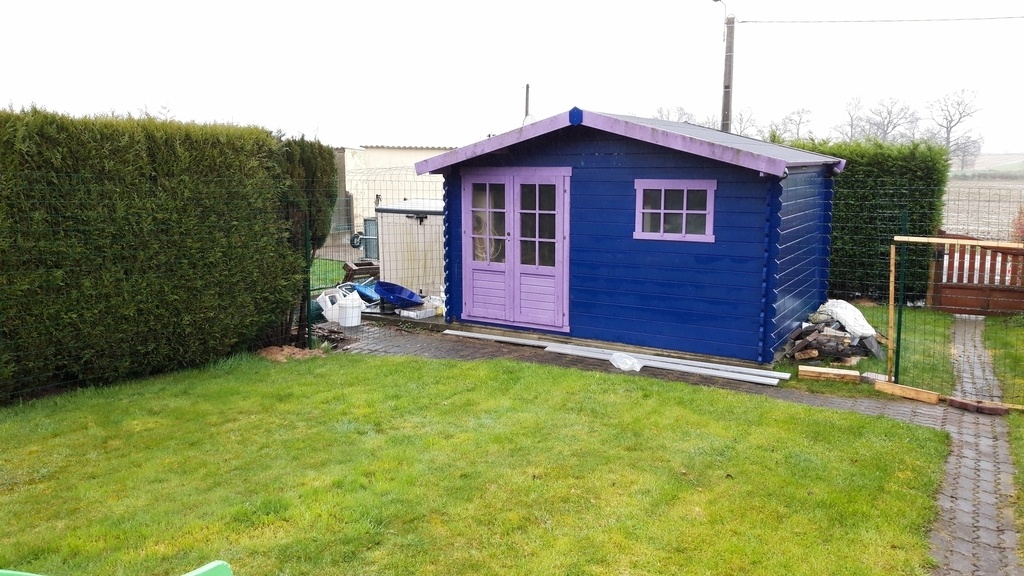

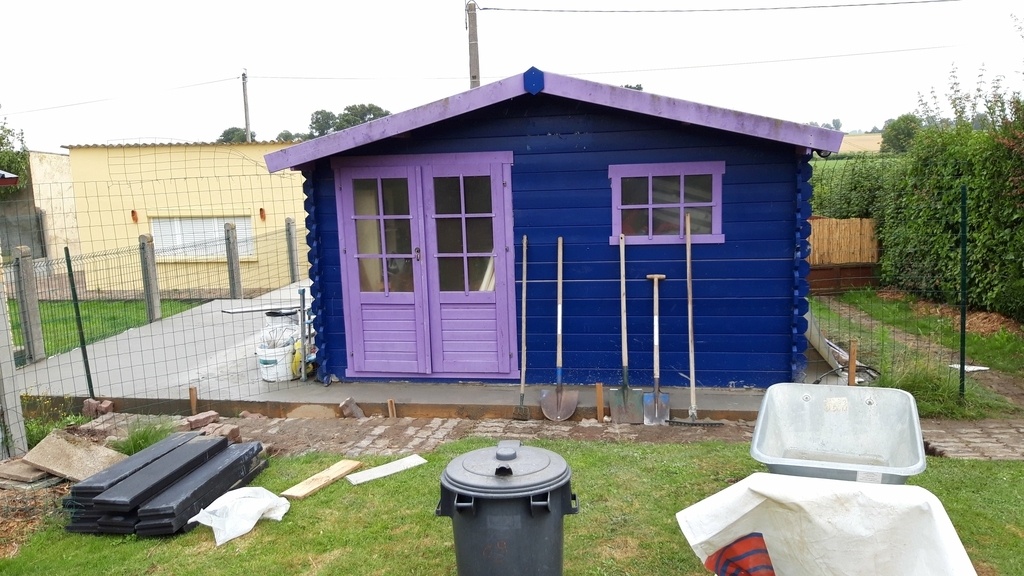

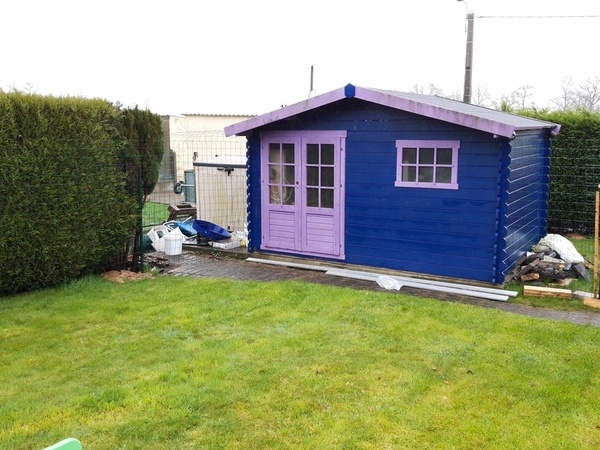

Et à 10m du fond du jardin, il y a cet abri aux couleurs douteuses.
Il est posé sur une dalle plutôt rectangulaire, plus grande que le chalet, mais sans fondations et sur 2 niveaux.
Après pas mal d'hésitations (mais surtout après avoir fini les travaux dans la maison!), le choix est arrêté :
- il faut déplacer ce chalet : il est encore en bon état, ce serait dommage de le mettre à la benne,
- ce sera une ossature bois 140*45
- faut pas trop gâcher la vue en montant le toit trop haut, du coup, toiture plate et végétalisée (en plus, la végétalisation va compenser la haie abattue sur le terrain)
- impossible de poser l'atelier sur la dalle existante, on coulera une semelle tout autour.

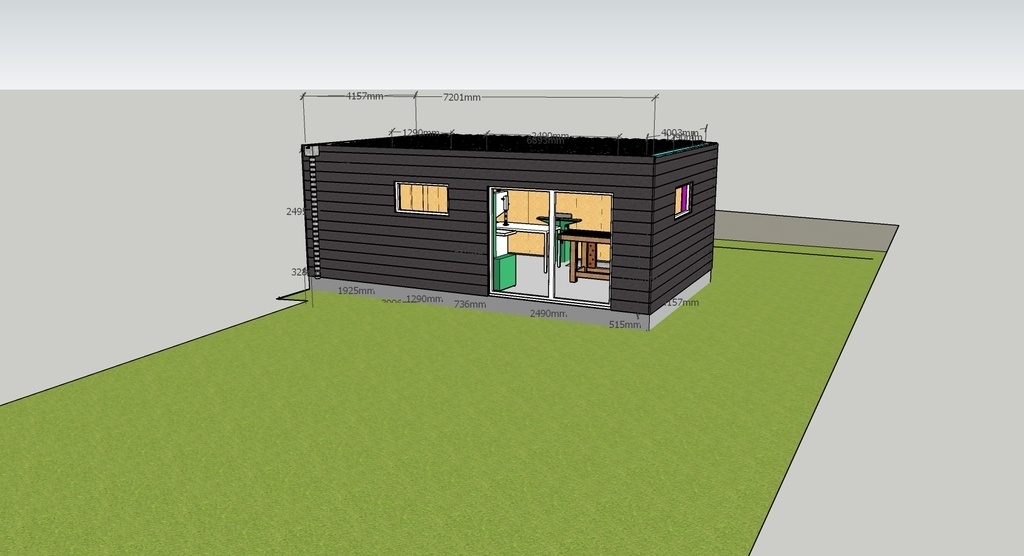

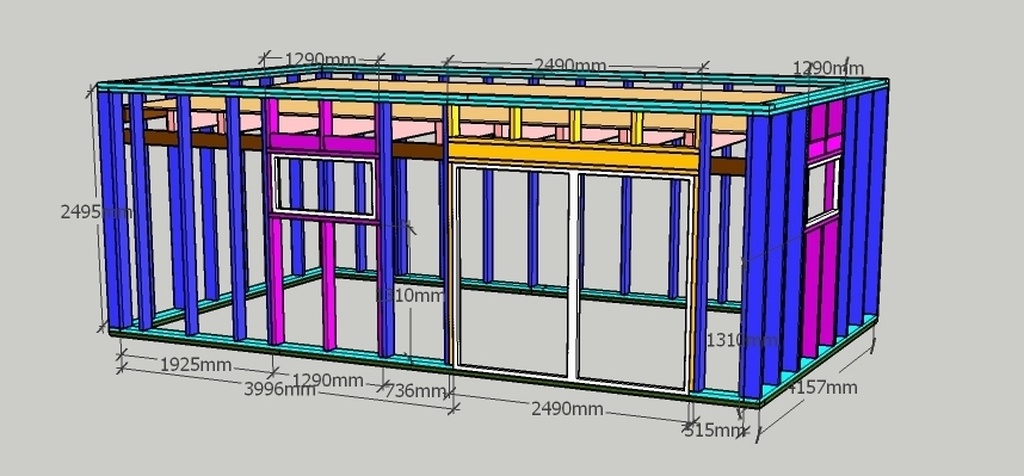

Voici quelques vues sur Sketchup :
Il me tardait de commencer pour les raisons que tout le monde ici comprend, mais aussi parce que l'établi, la scie sur table, une partie de l'électroportatif, les outils manuels SONT DANS LA SALLE DE JEUX DES ENFANTS!
Et que du coup, les jeux des enfants sont dans la salle à manger... n'en peux plus :)
Fondations
J'ai fait venir une toupie qui fait le mélange de béton sur place : par de surplus, on paie ce qu'on consomme.
Ferraillage conséquent, semelle de 45*45cm avec des pieux aux angles.
Je n'ai pas cherché à atteindre le hors gel (hors budget), inutile dans le Nord près de la mer et la structure ne sera pas bien lourde. On verra si j'ai eu tort dans quelques années.

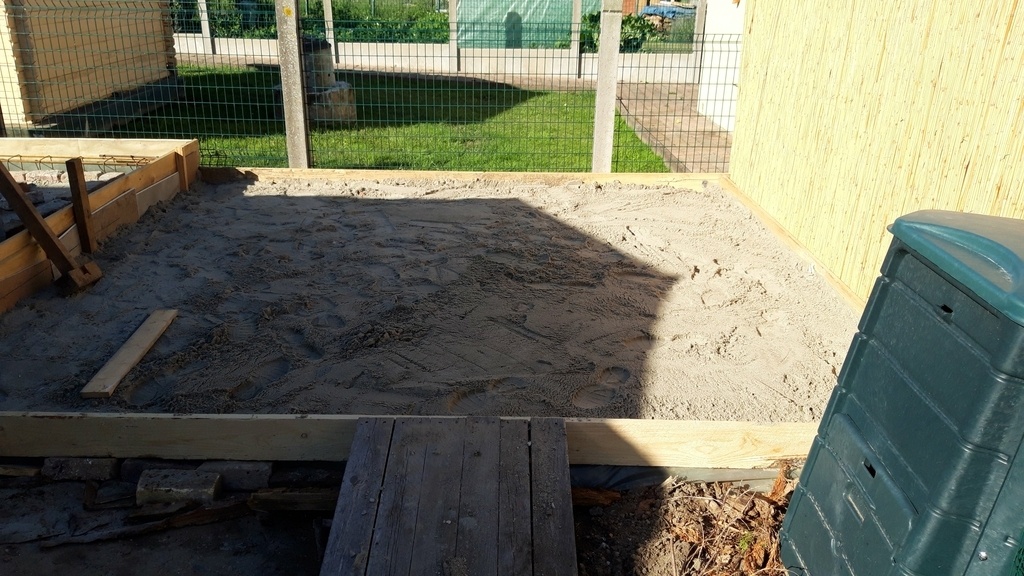

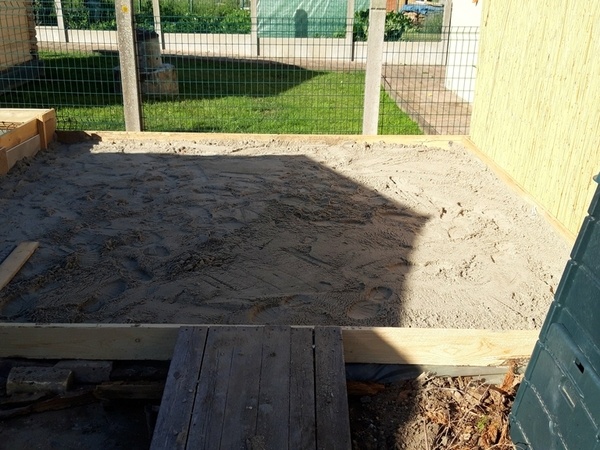

Et j'ai préparé la dalle où sera déplacé le chalet.
C'est étroit, il faudra le raccourcir!

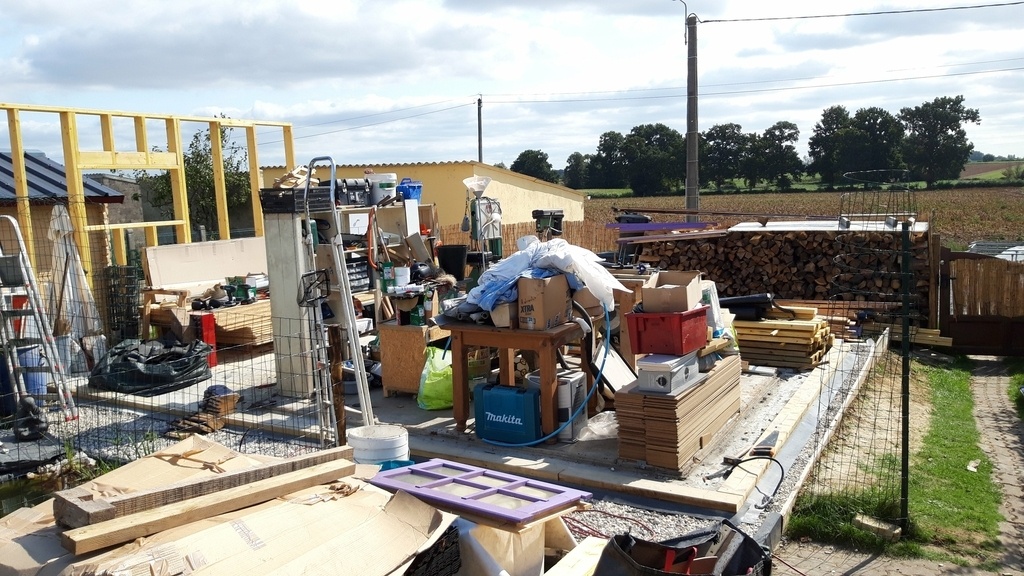

(J'ai oublié de préciser que le chalet est plein à craquer avec les outils de jardinage, le stock de bois, les 2 kity, l'aspirateur,....)
Montage

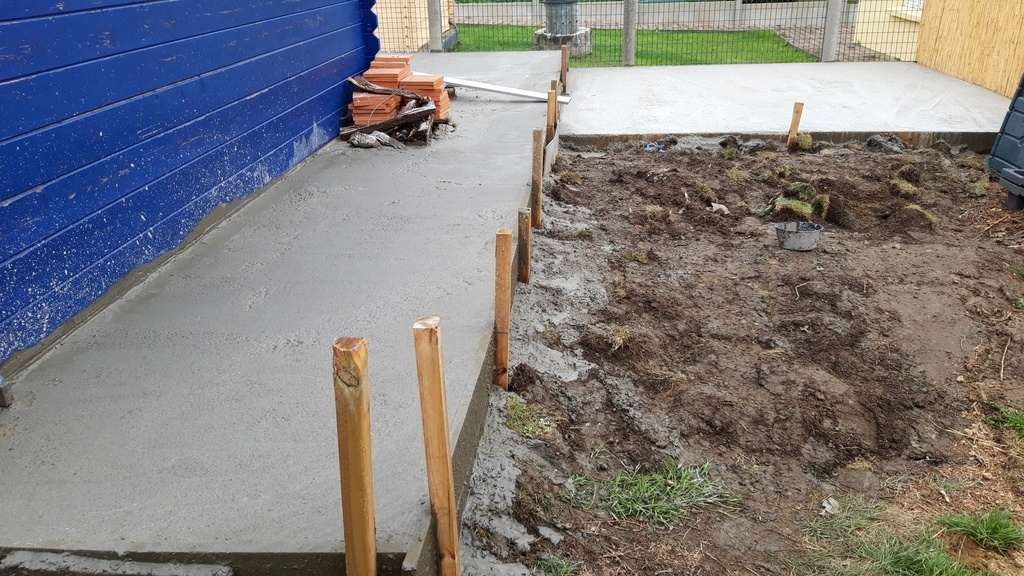

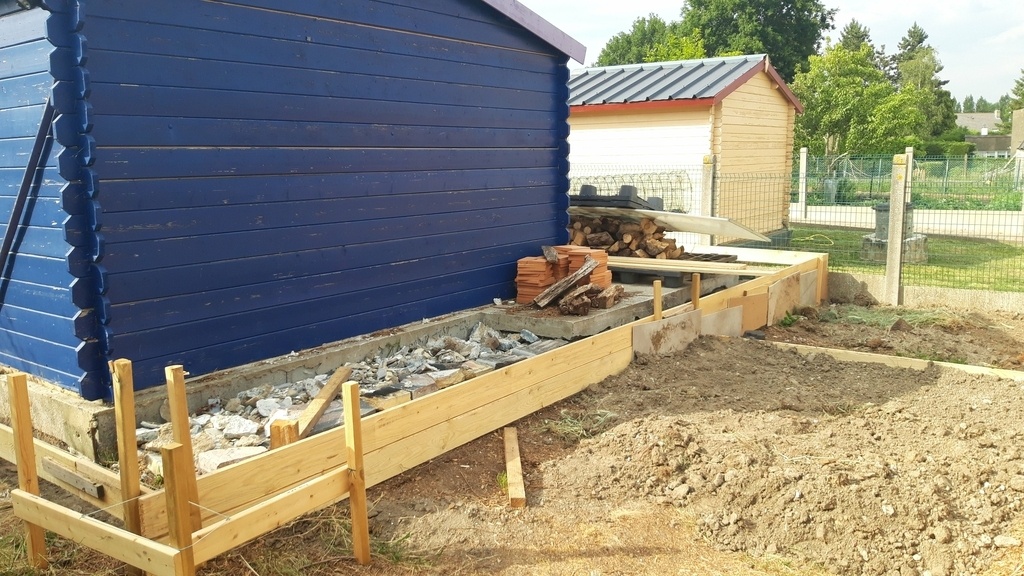

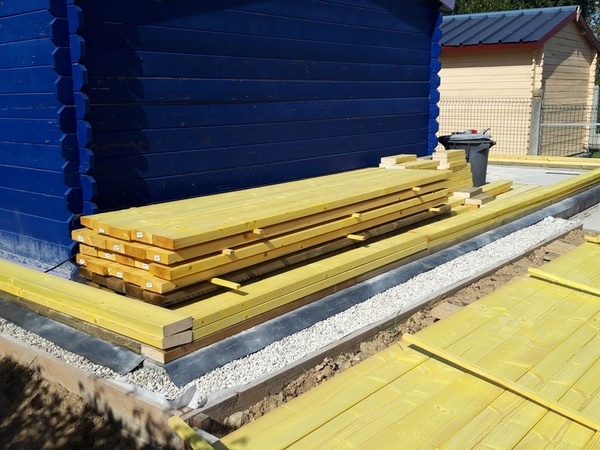

Alors j'ai commencé par les finitions autour de l'atelier : mise à niveau de la terre, chemins, cailloux au pied du bardage...

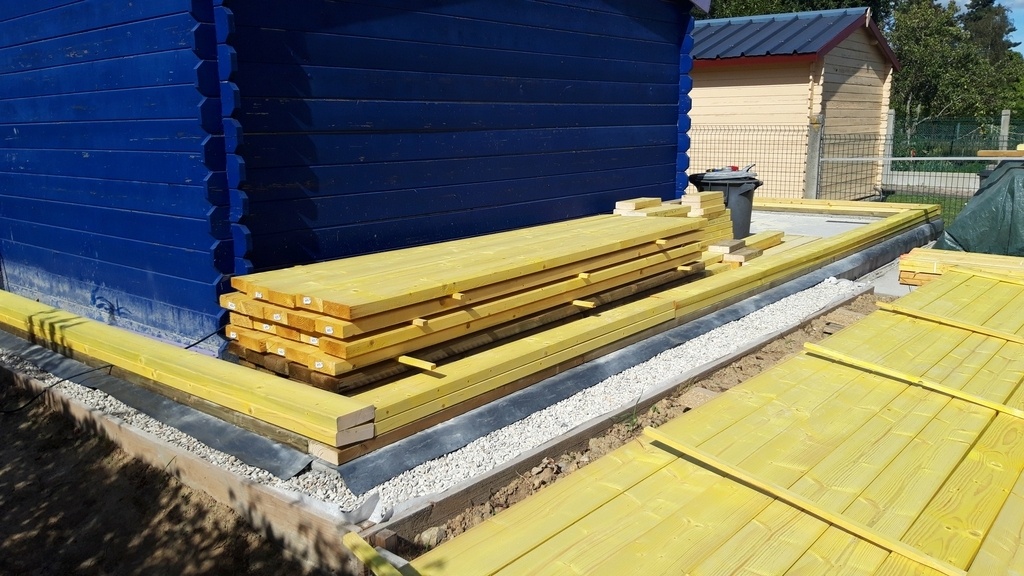

C'était en attendant la livraison et pour travailler dans un endroit propre et sécurisé.

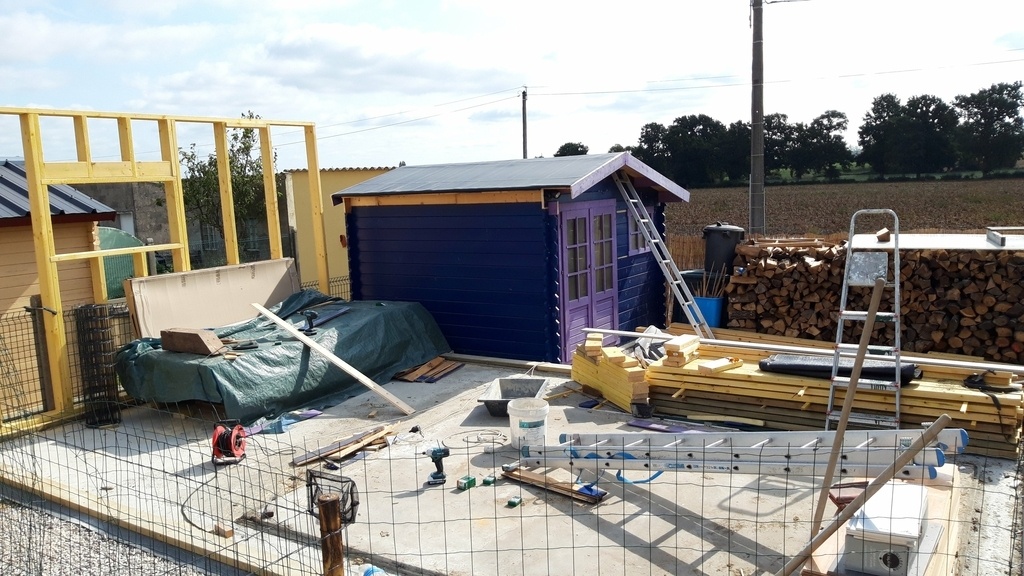

J'ai commencé par monter un mur, celui qui sera en mitoyenneté.
Il a été contreventé et bardé au sol, puis levé. Aucune intervention chez le voisin du coup

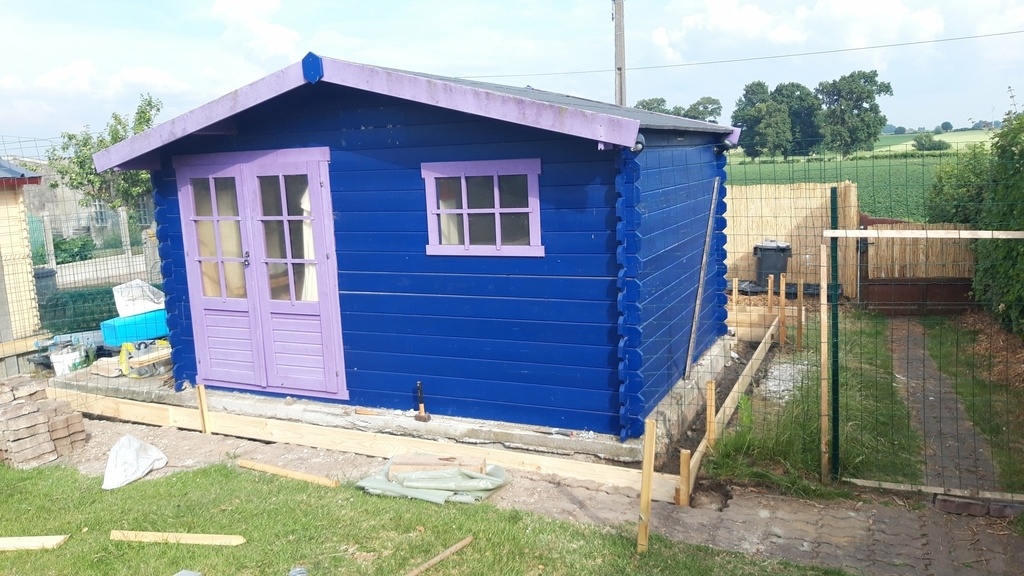

Et puis il a fallu démonter le chalet.
En 1.5 jour, démonté, réduit de 70cm et remonté quelques mètres plus loin.
Satisfait du résultat, on verra plus tard pour le changement de couleur!

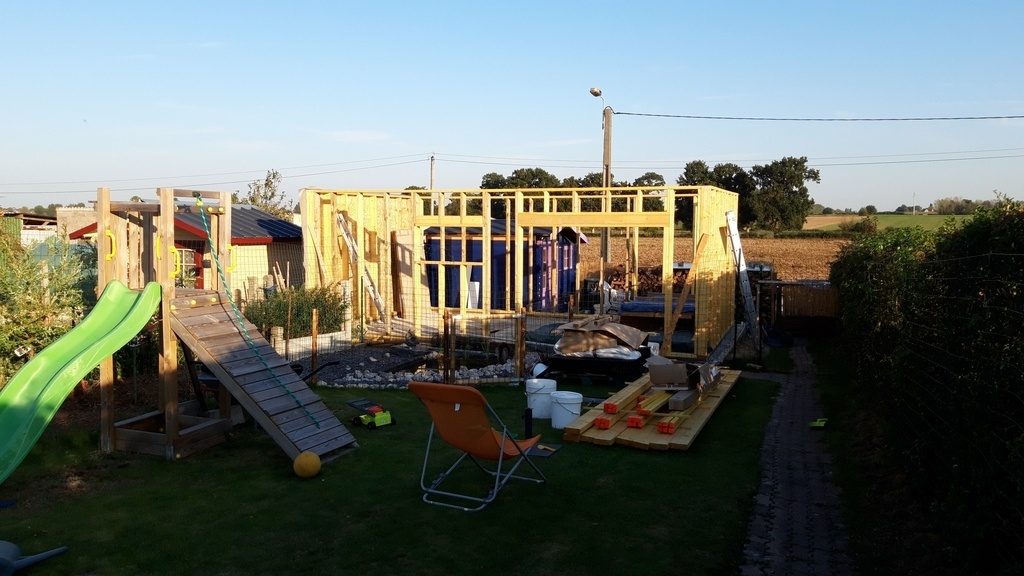

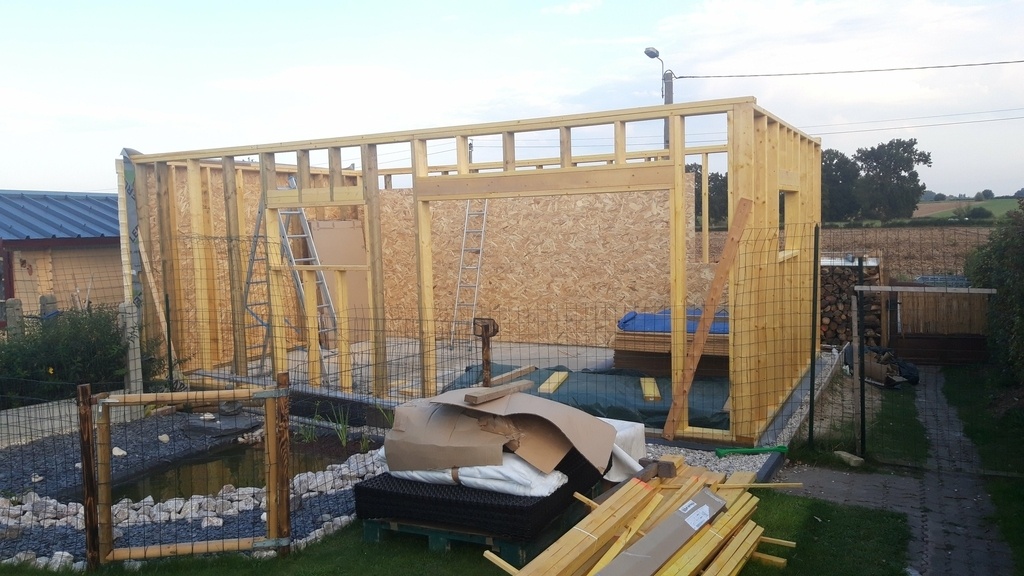

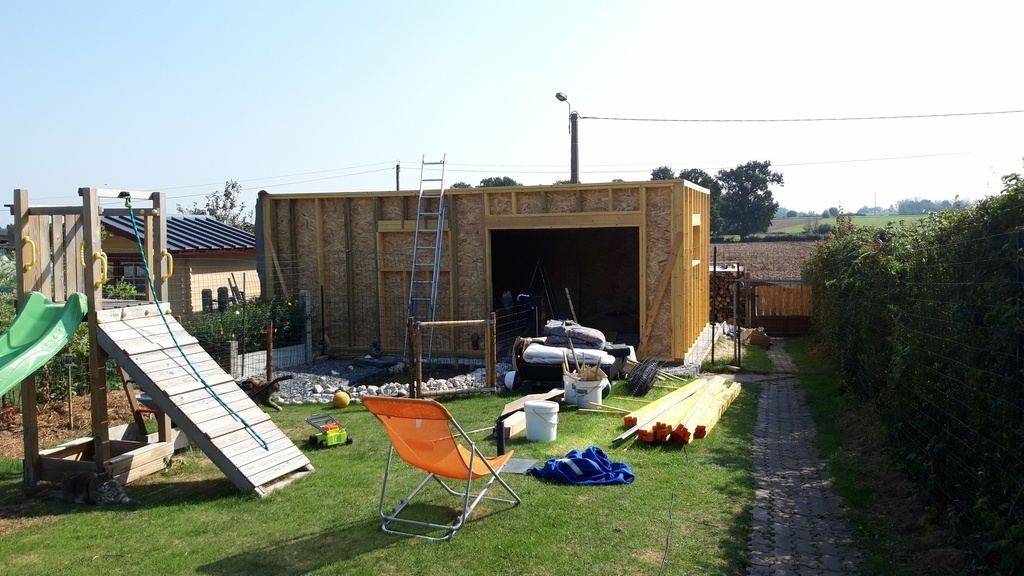

Ensuite, c'est du classique.

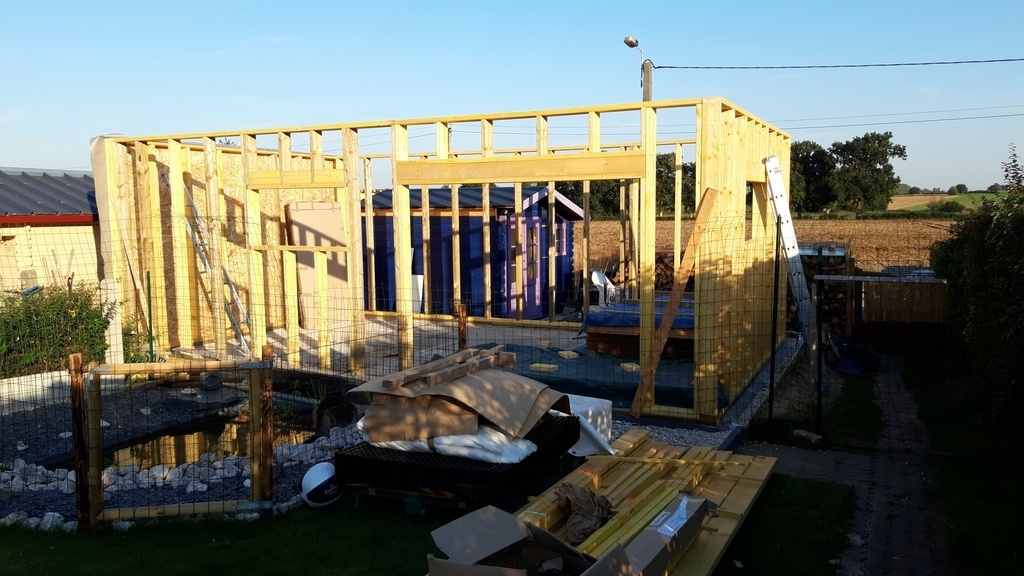

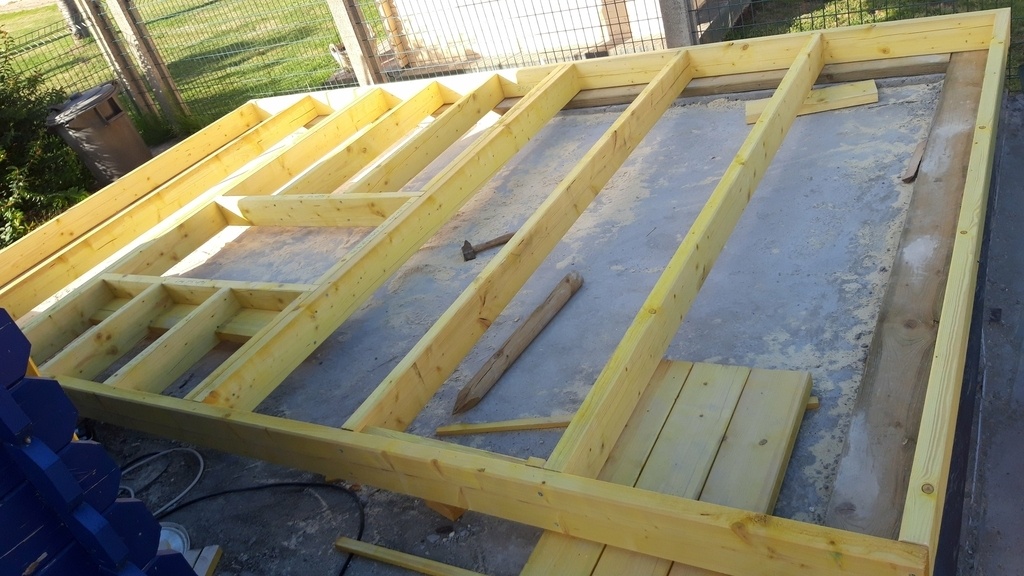

On assemble une paroi au sol, et on lève, met de niveau, boulonne, visse.
Le travail du week-end :

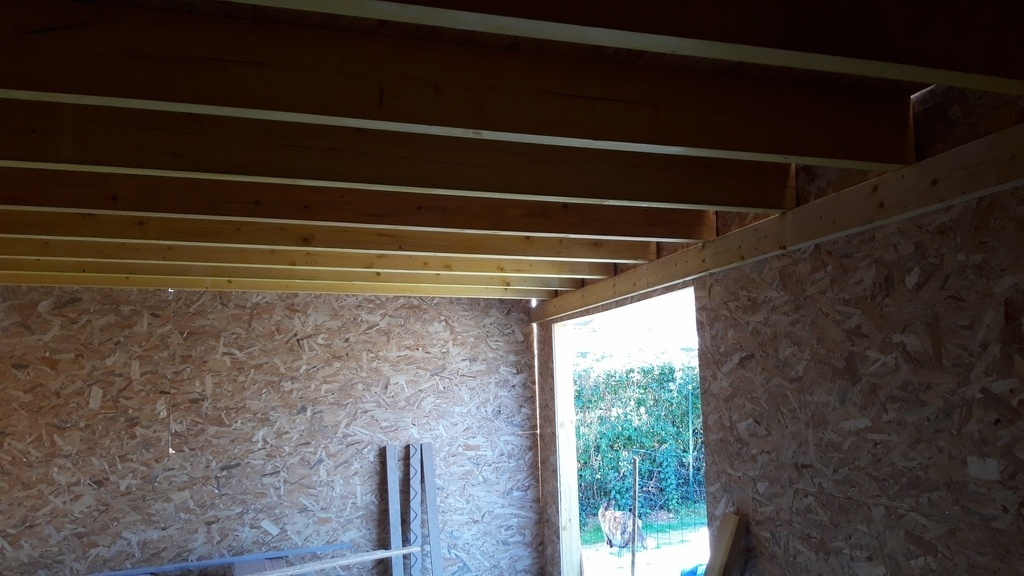

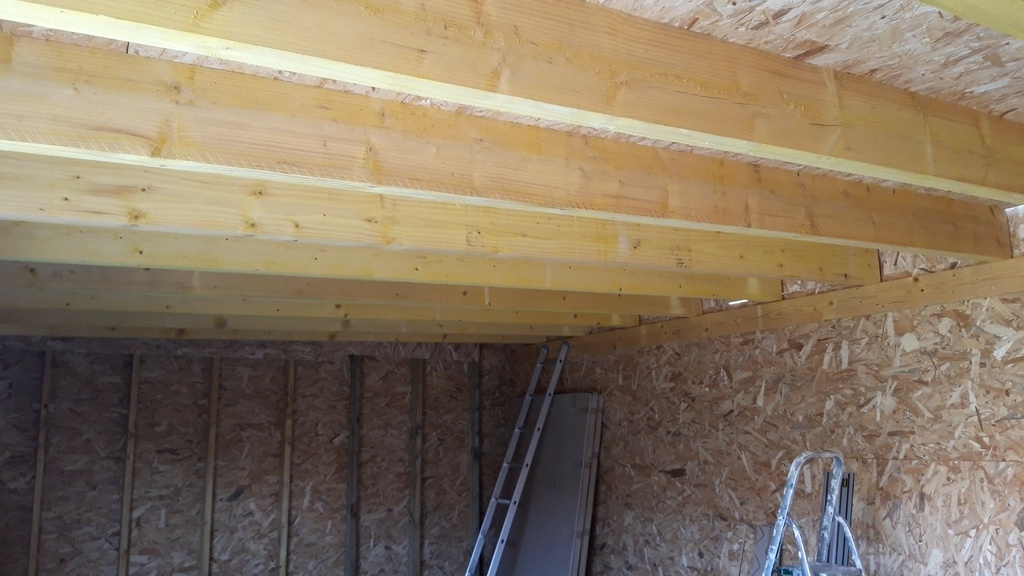

Samedi matin, fin du contreventement, mise en place des madriers et de l'osb en toiture.
On était 3, et comme d'habitude, on n'a pas chômé.
Le contreventement est à l'intérieur, ça fait des économies d'OSB.
Samedi après-midi : finitions autour du contreventement pour qu'il y ait le moins de jour possible entre les plaques et mise en place de l'isolant entre montants et ensuite du parepluie par agrafage.
La laine de verre est une que j'ai récupérée gratuitement. Il y a toutes les épaisseurs : 120, 220, 280!
Alors j'ai divisé en 2 les deux dernières. Ce n'est pas très régulier, mais il y a un minimum de 100mm d'épaisseur à chaque fois. Pour un atelier, c'est très bien!
On a pris un peu de temps en fin de chantier pour poncer le toit (plancher OSB et acrotère) afin de pouvoir hisser la bâche (8*4ml) de 60kg! Il était prévu qu'il pleuve pendant la nuit.

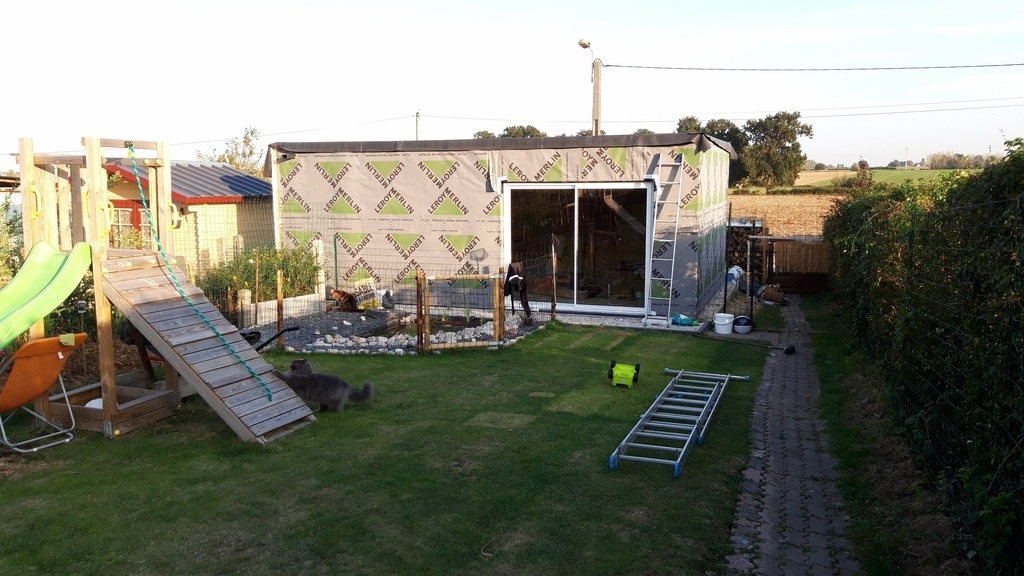

Dimanche matin, seul de 7h à 9h30, mais ensuite à 2 jusque 18h.

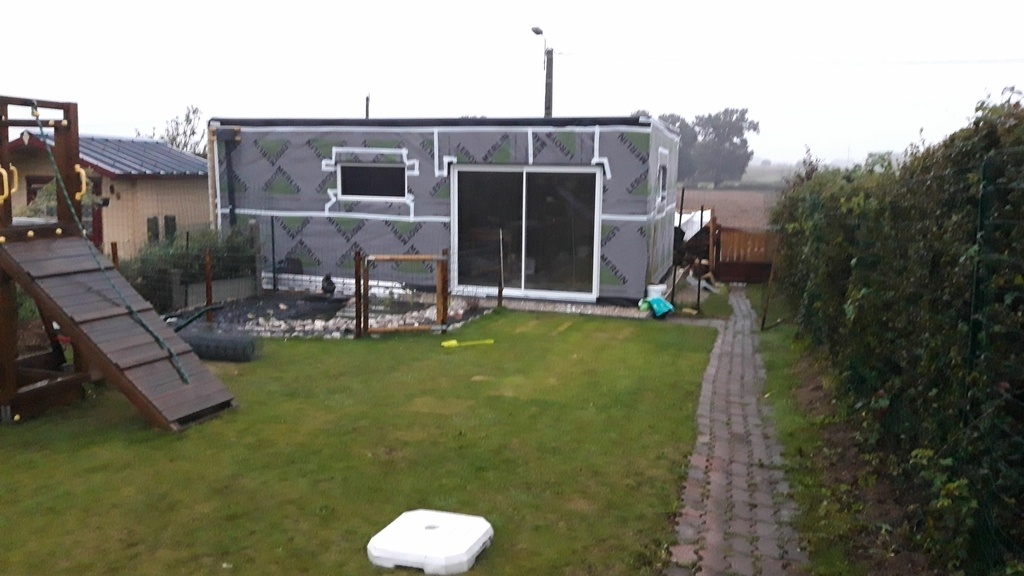

Fin de l'isolation et du pare-pluie.

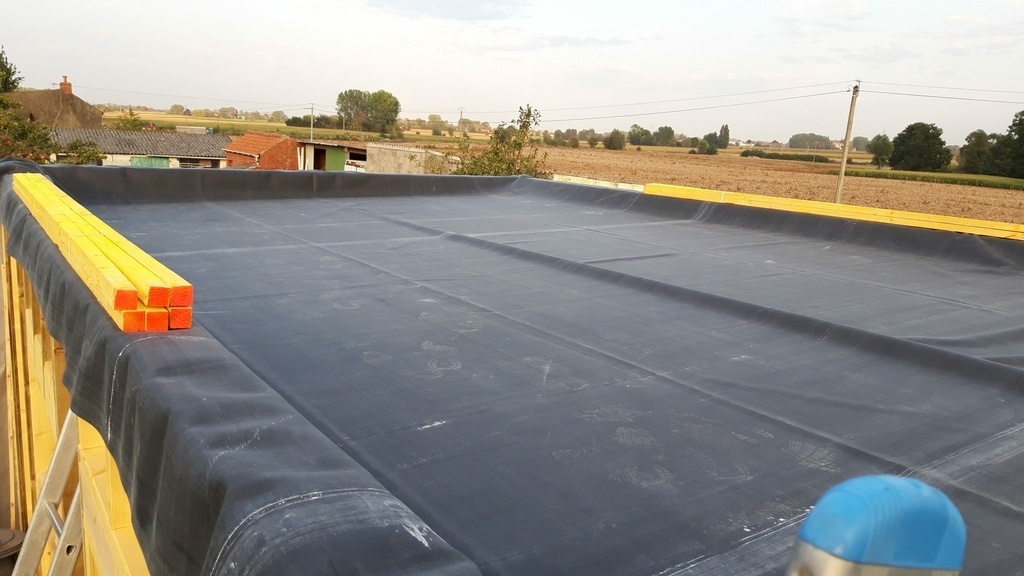

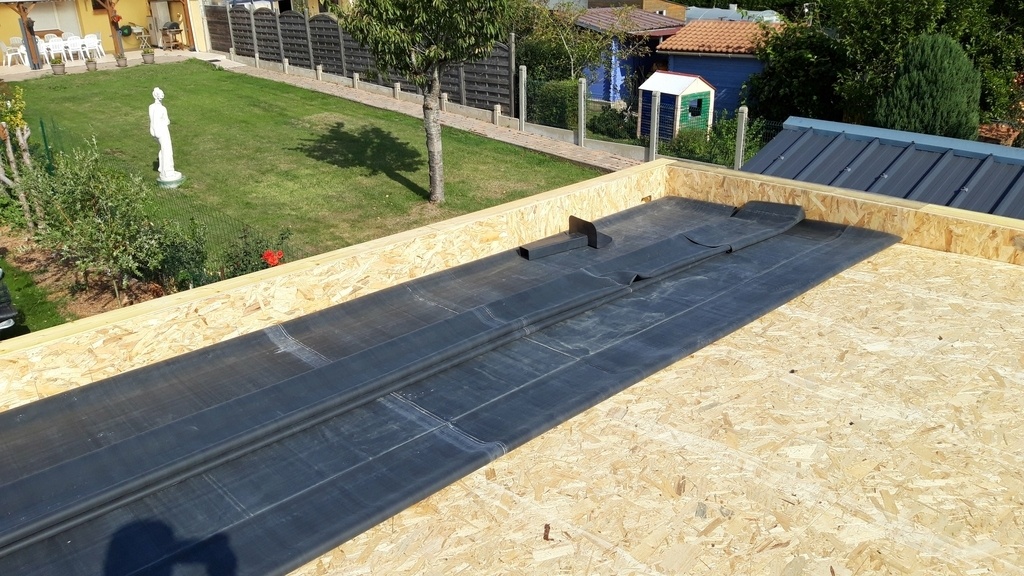

Et on a positionné correctement la bâche et on l'a plié dans le bon ordre.
Il a fallu plusieurs visionnages des vidéos explicatives pour tout appréhender.

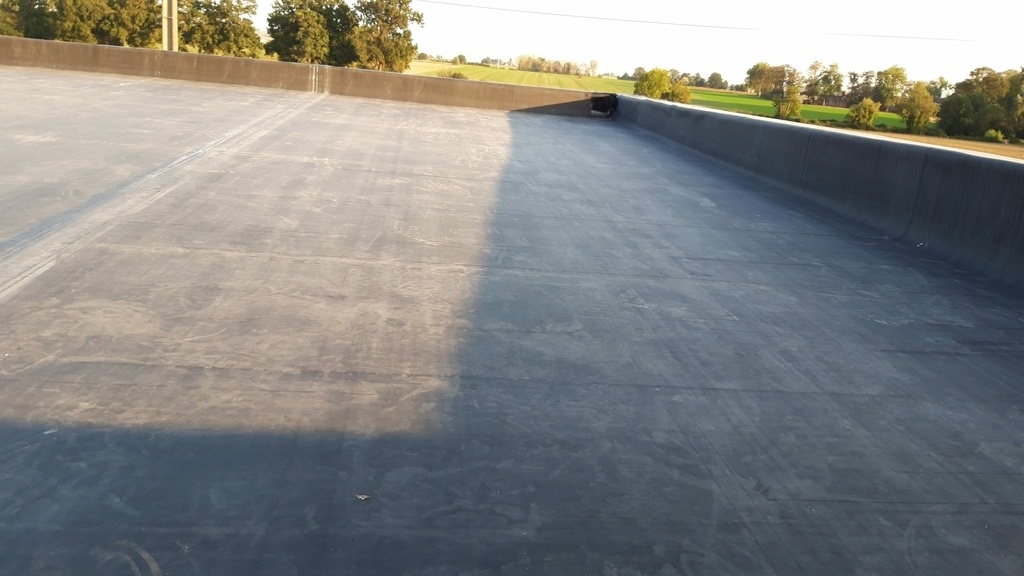

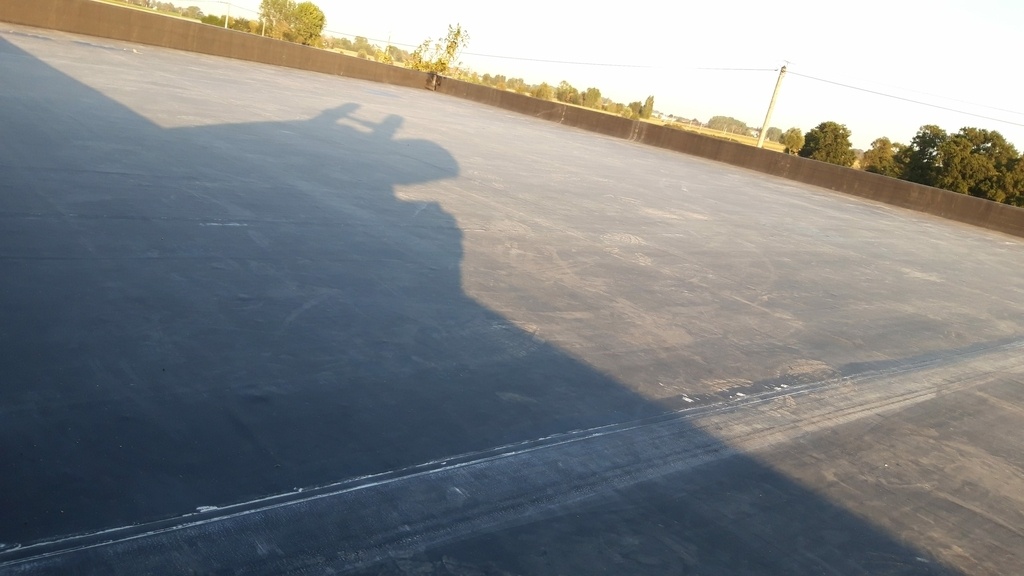

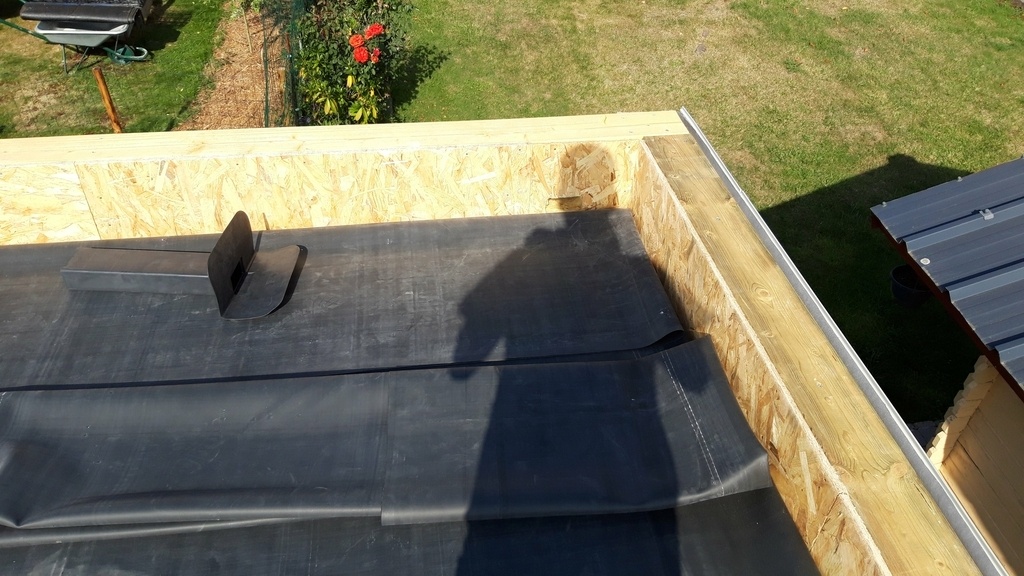

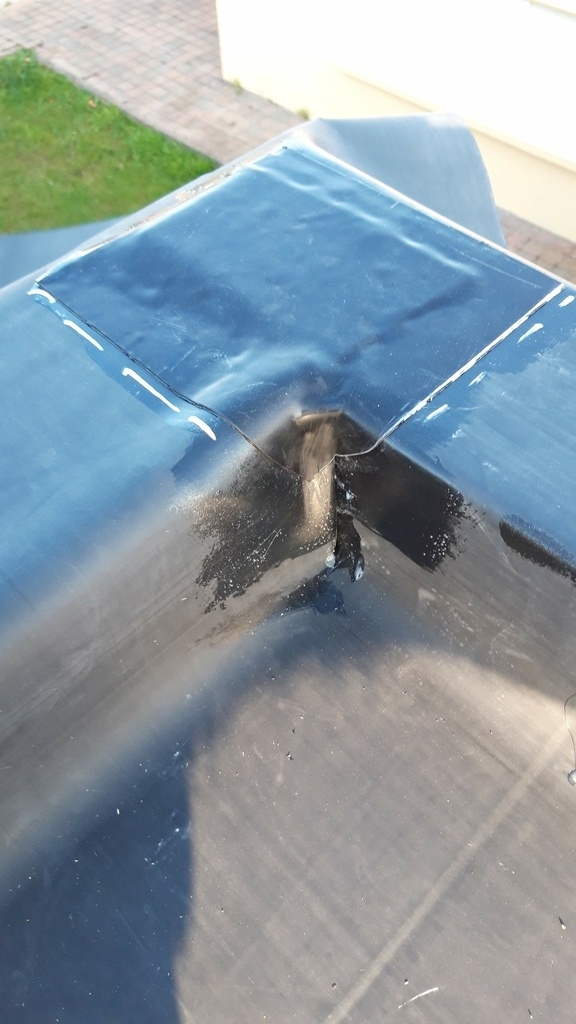

Après l'apéro et le repas, collage.

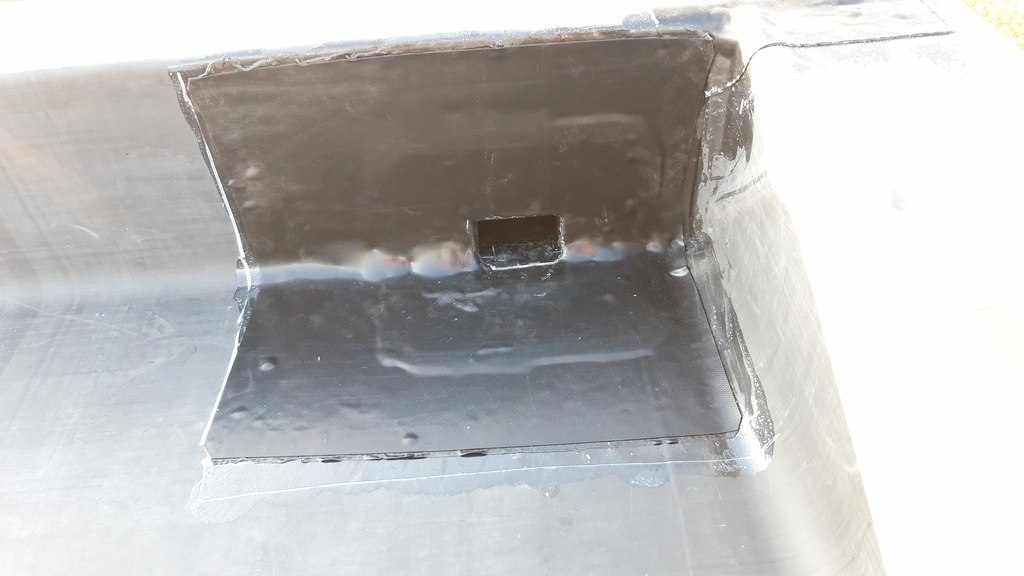

Ce fut stressant, mais tout s'est bien déroulé. Même les angles et les relevés d'acrotères.
Là aussi, vaut mieux avoir bien vu les vidéos!
La dernière heure a été consacrée à la baie vitrée.
Une premier prix, c'est plus que suffisant.
Et c'est fini pour le week-end.

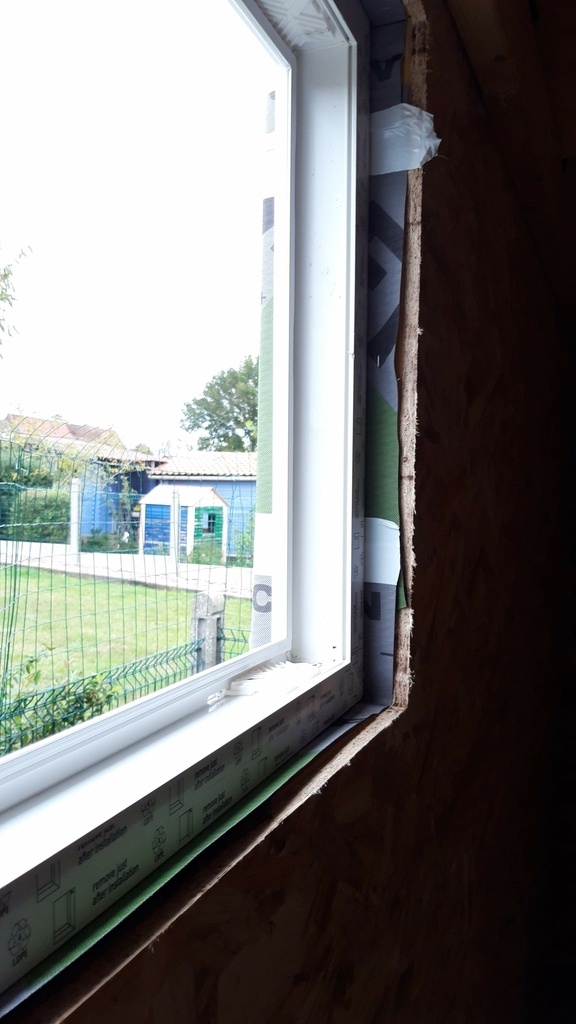

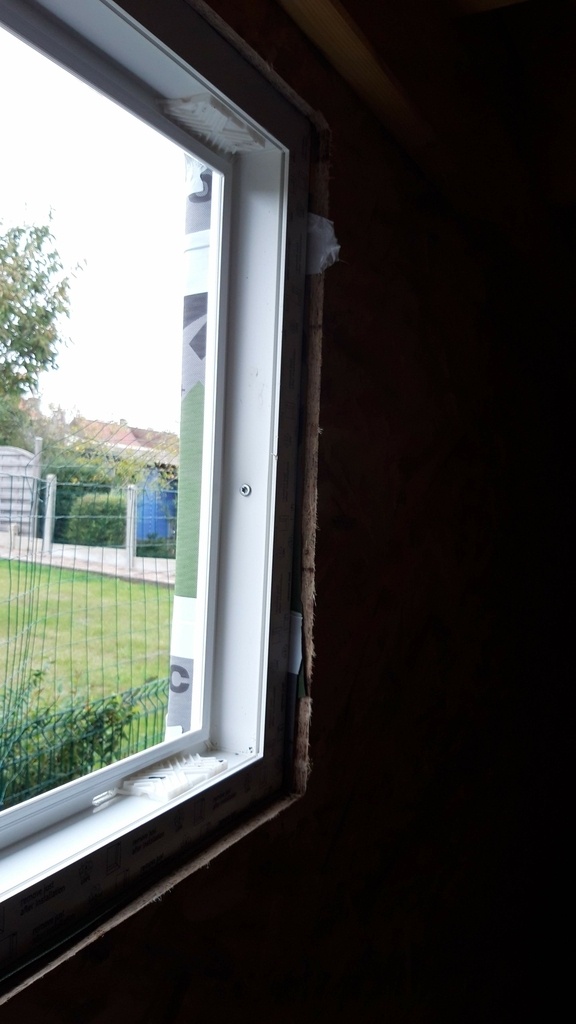

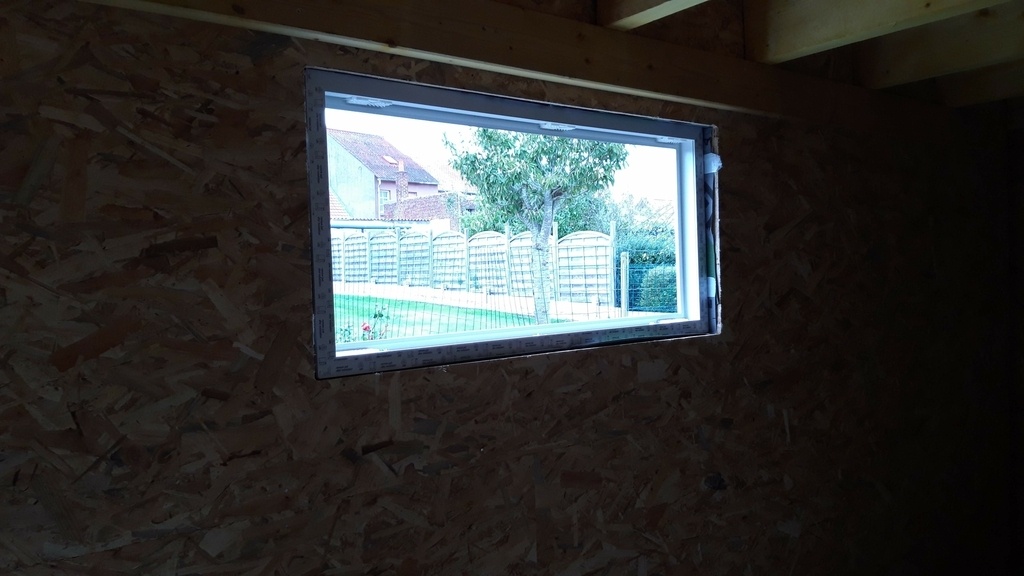

Week-end dernier seul pour la pose des menuiseries.

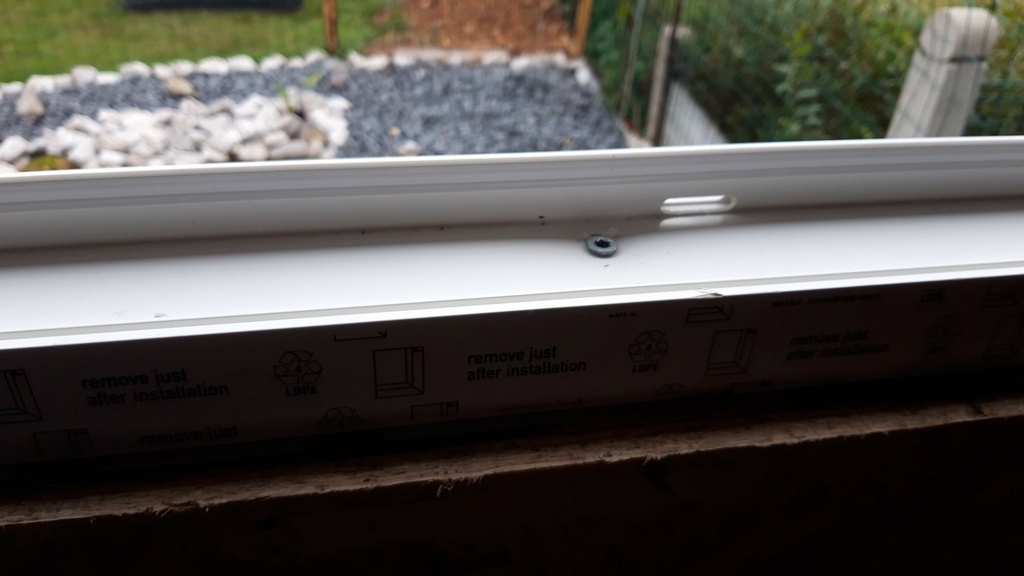

J'ai décidé d'enlever le vitrage pour fixer le cadre avec des vis à travers directement dans le bois.
Il me restait des vis à béton, qui ressemblent beaucoup aux vis de menuiseries.
Ca ira très bien!
On ne voit pas sur les photos, mais il y a 8 vis par fenêtre.
Je laisse pour l'instant le jour entre les cadres et l'ossature : d'ici quelques temps, je vais réaliser la chape de mortier et il faudra aérer un maximum, ces interstices aideront à évacuer l'humidité.
Aménagement intérieur

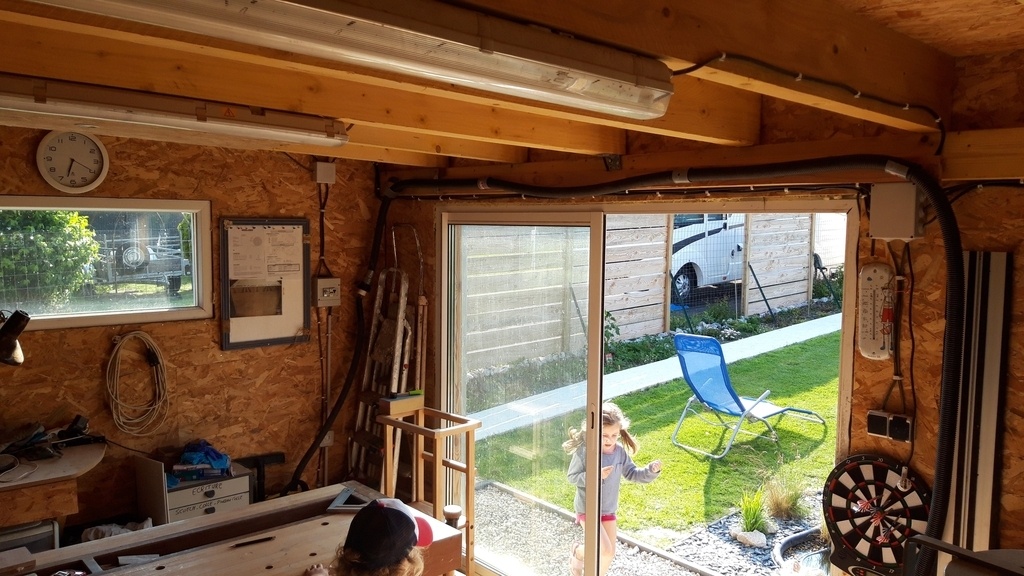

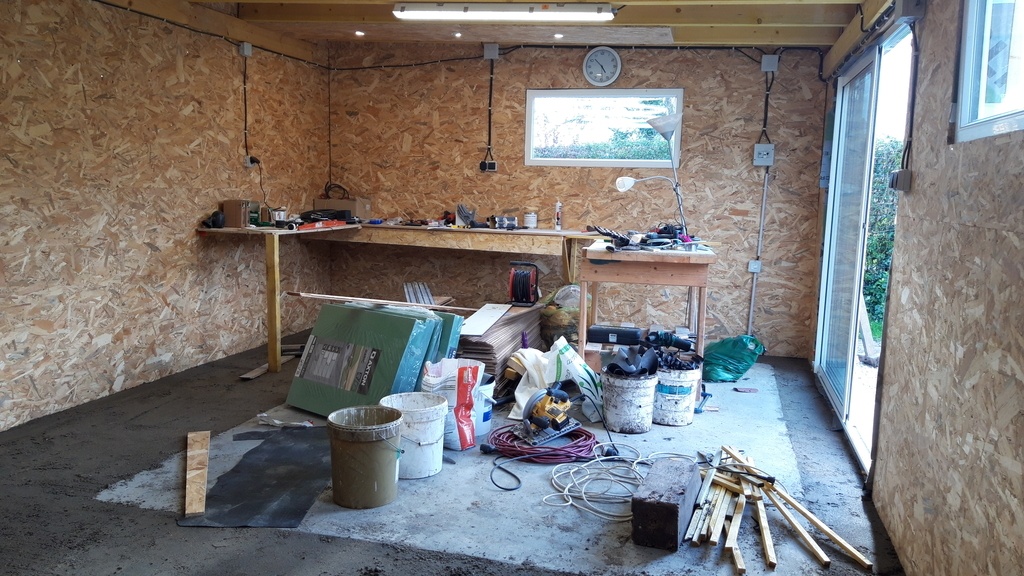

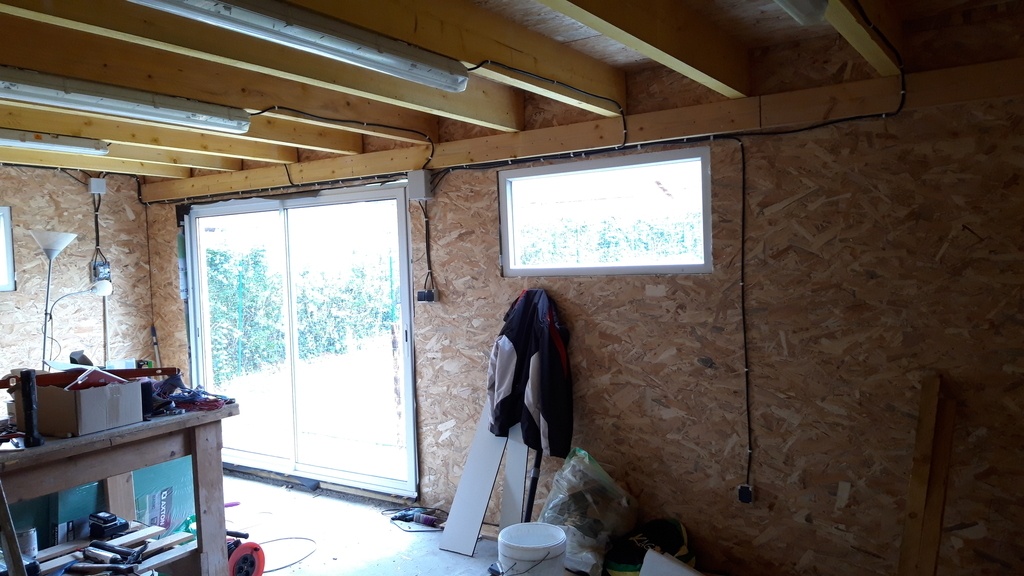

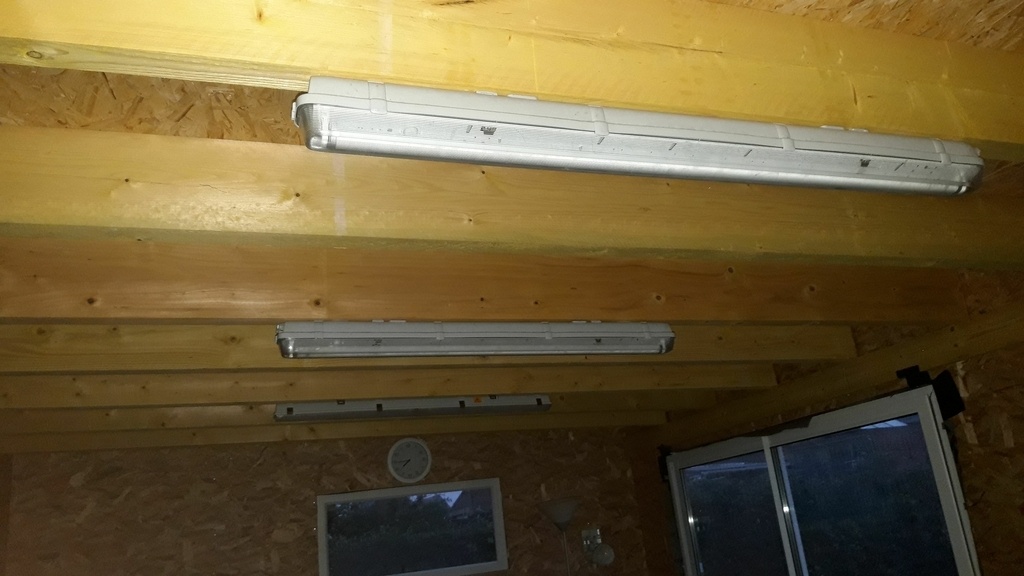

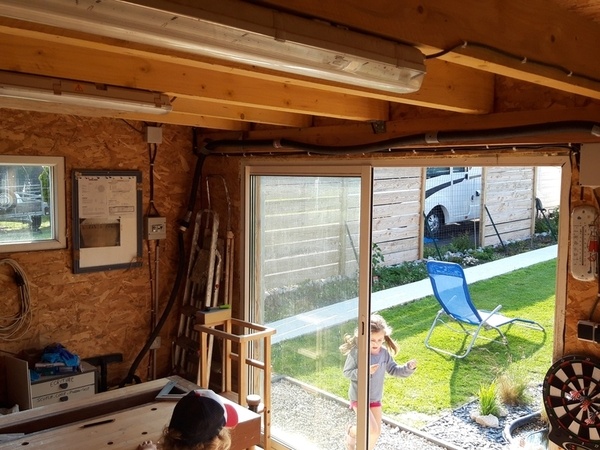

Mise en place de l'éclairage.
Des tubes tous récupérés.
J'ai un Led de 5000 lumens, il est placé au-dessus de l'établi.
Et 3 néons classiques de 900 lumens, ils sont disposés un madrier sur deux.
En stock, 3 spots leds qui iront dans un coin perceuse à colonne / affutage / ponceuse stationnaire. Mais je ne sais pas encore bien où. On verra plus tard.
Et aussi une lampe d'architecte articulée, à positionner selon les besoins.

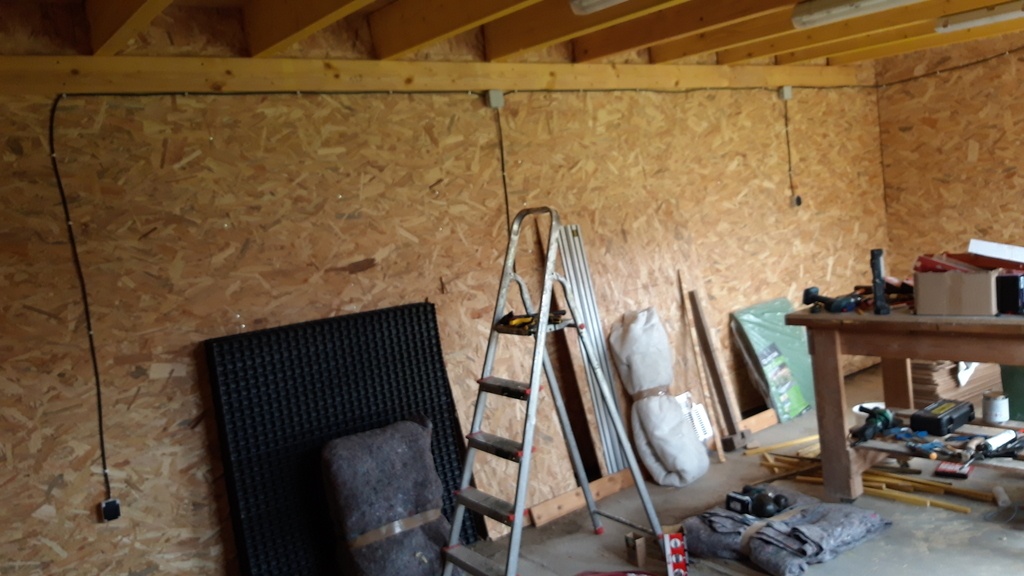

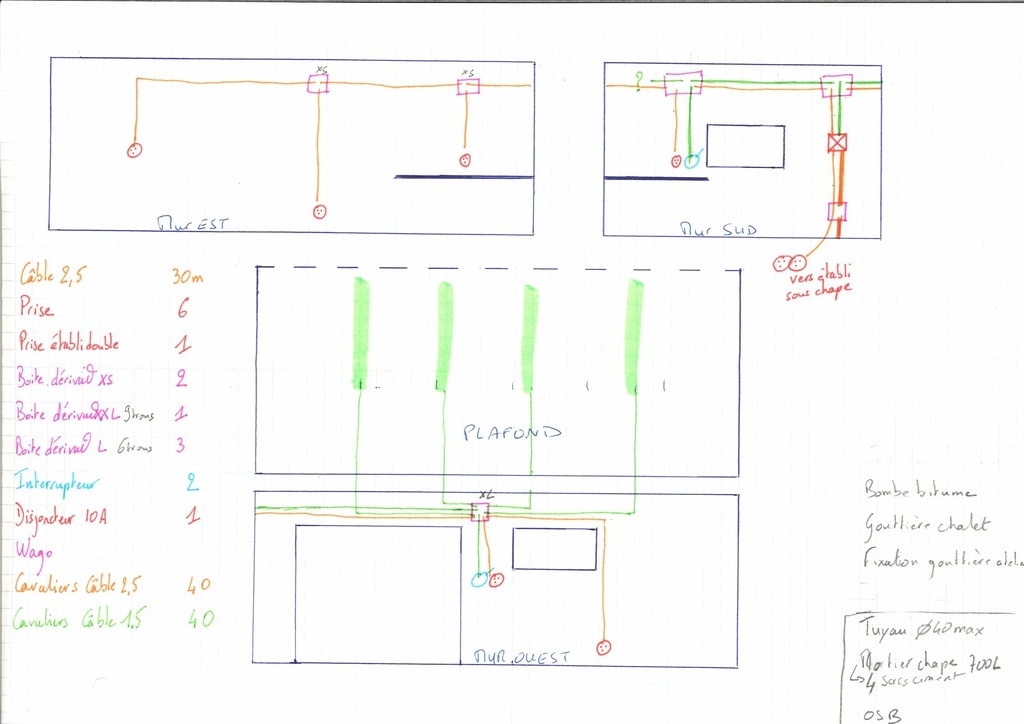

Le câblage sera fait pas des câbles électriques avec des boites en saillie.
Je prévois de faire remonter un câble le long de l'établi pour y disposer 2 prises.

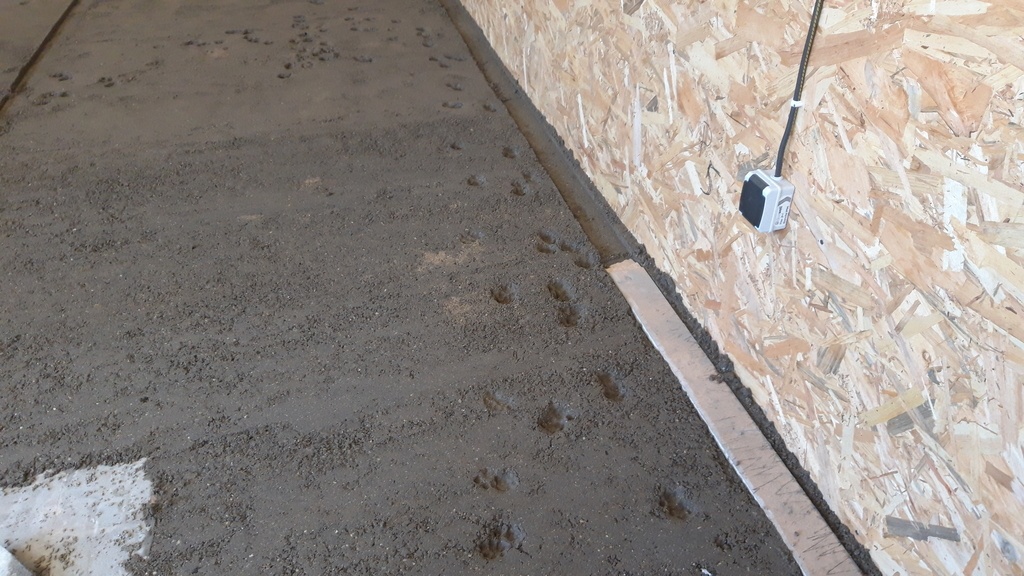

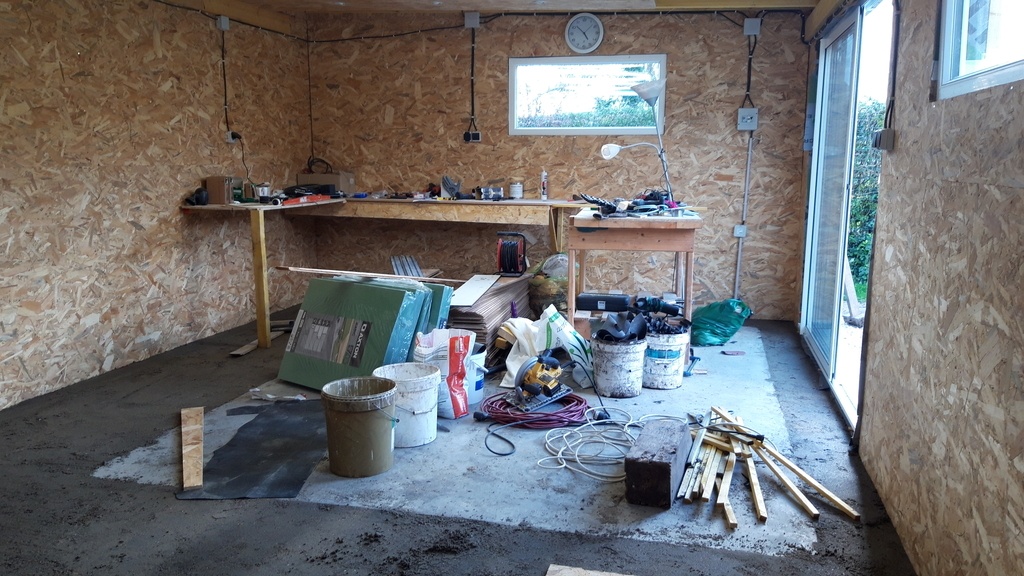

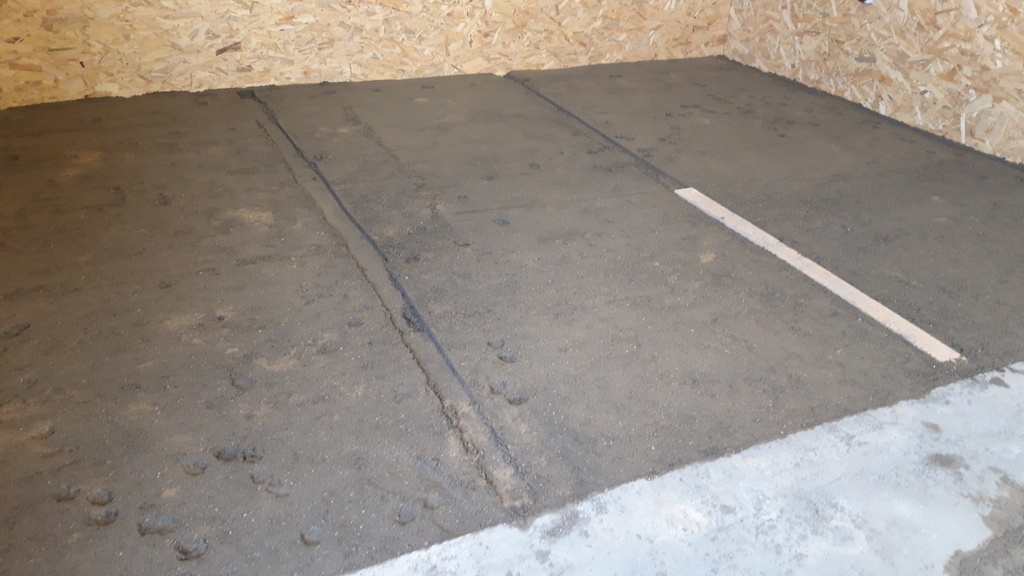

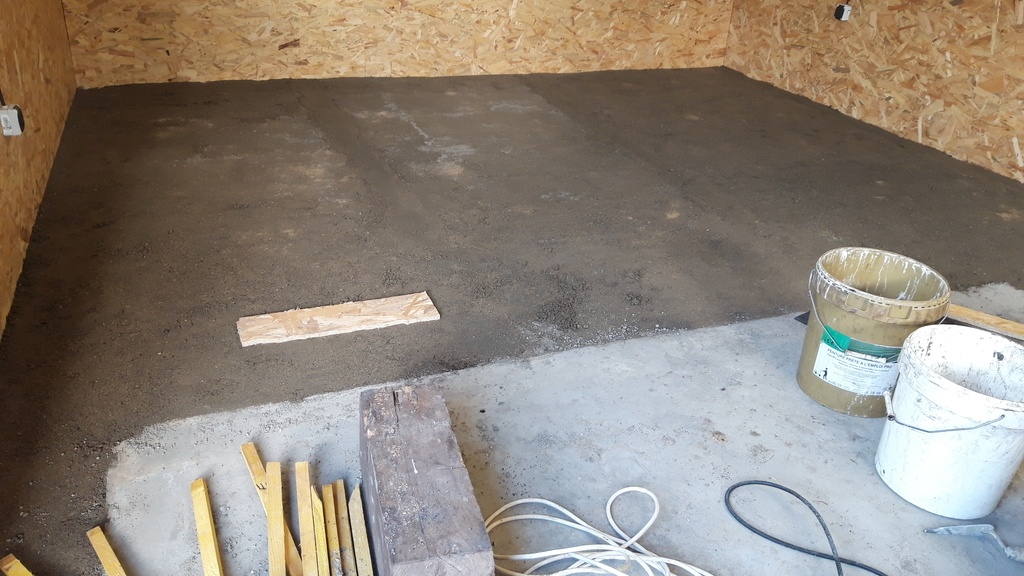

Remise à niveau du sol.
A l'endroit de l'ancien chalet, il y avait une chape de 4cm, il a fallu rattraper ce niveau.
Donc chape de mortier dosé à 150kg/m3, à la main.
Laisser les portes ouvertes pour que ça sèche, c'est une bonne idée, mais oublier qu'on a un chien et 4 chats n'est pas très malin...

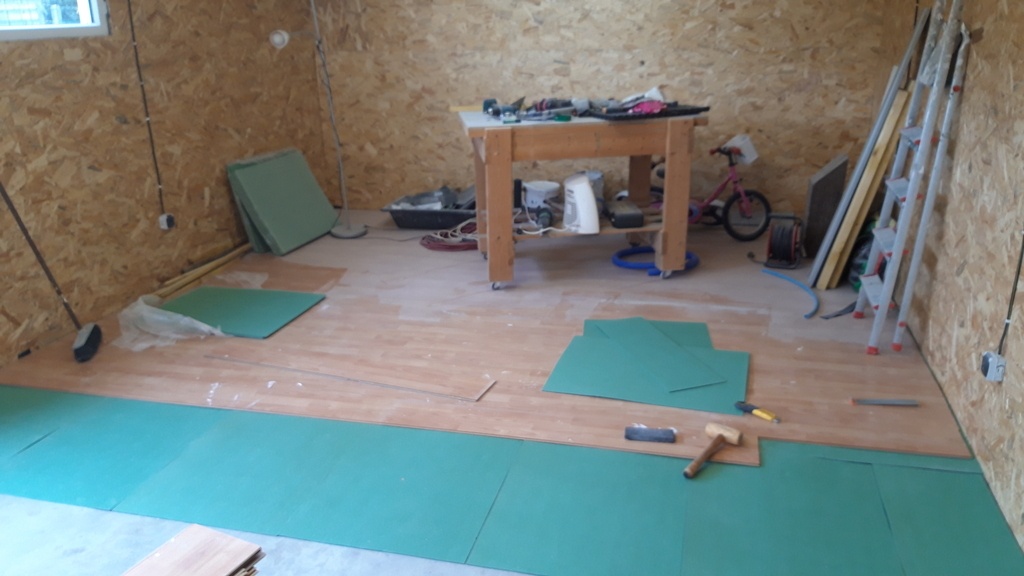

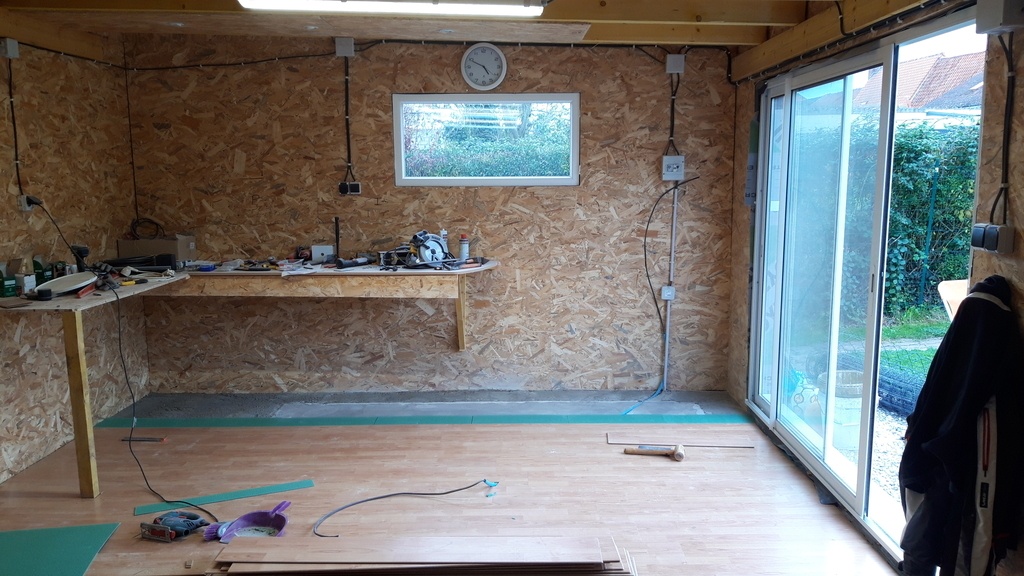

Viens ensuite la pose du parquet : c'est celui qu'il y avait à l'étage de la maison quand on a emménagé.
Rien de bien compliqué.

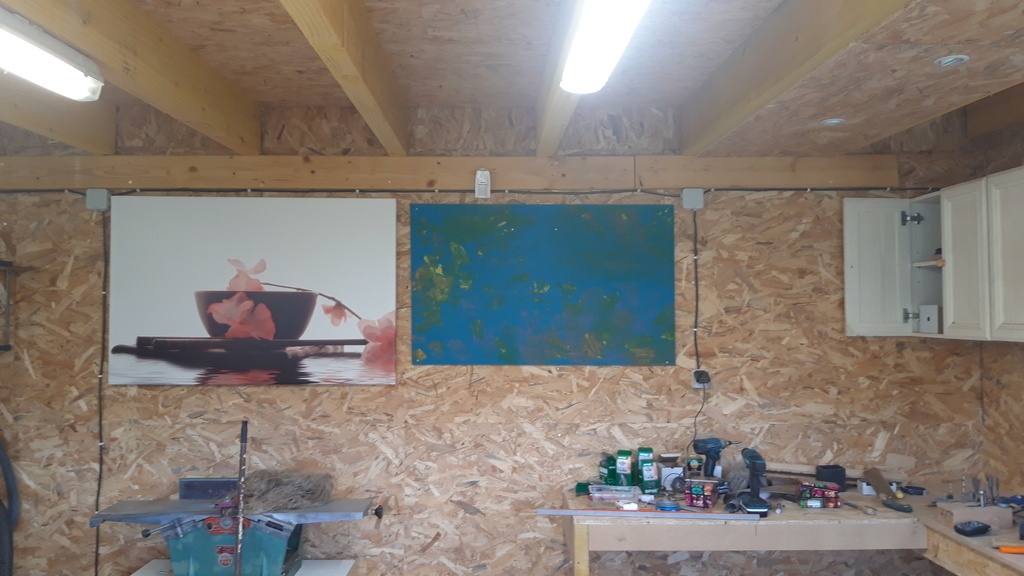

J'ai ensuite demandé à mes enfants de me faire une oeuvre d'art pour exposer mes plus beaux outils!
Ca coupe un peu cet espace tout marron : OSB aux murs, au plafond, parquet marron aussi...
J'ai bien sûr laissé un peu de place, Noël approche!

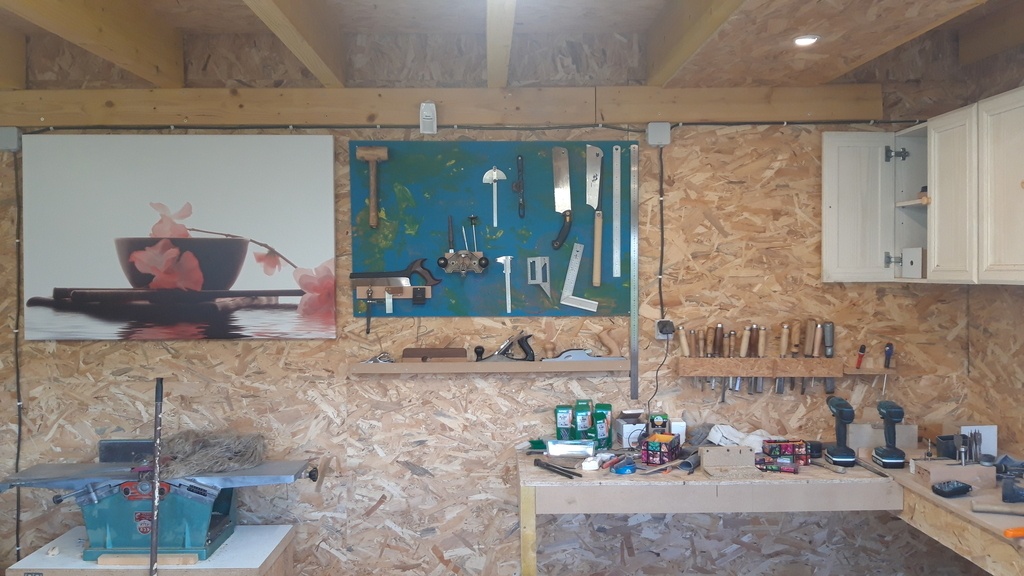

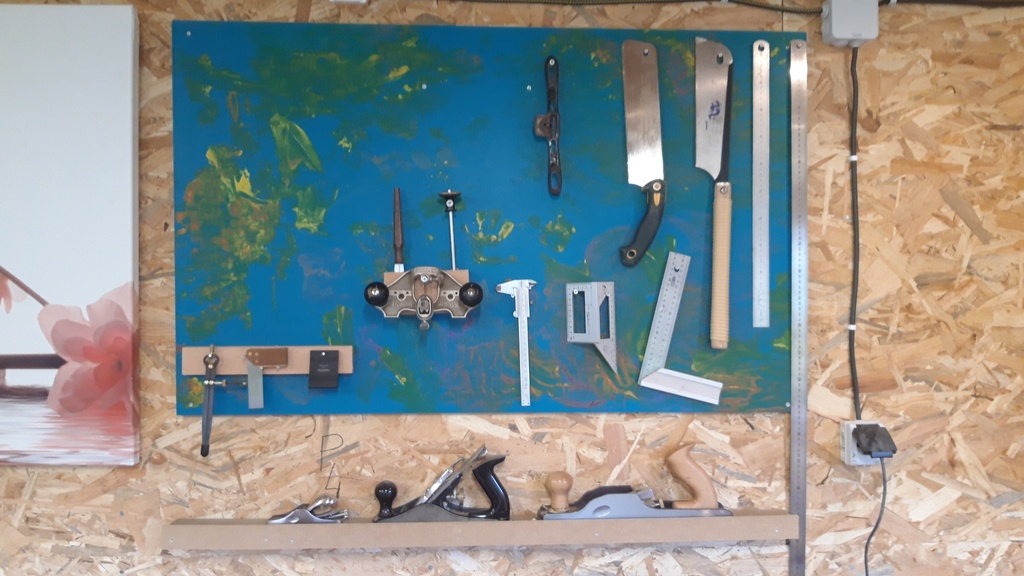

J'ai créé un plan de travail et remis les armoires murales, les machines retrouvent leur place, tout comme l'établi!
Végétalisation de la toiture

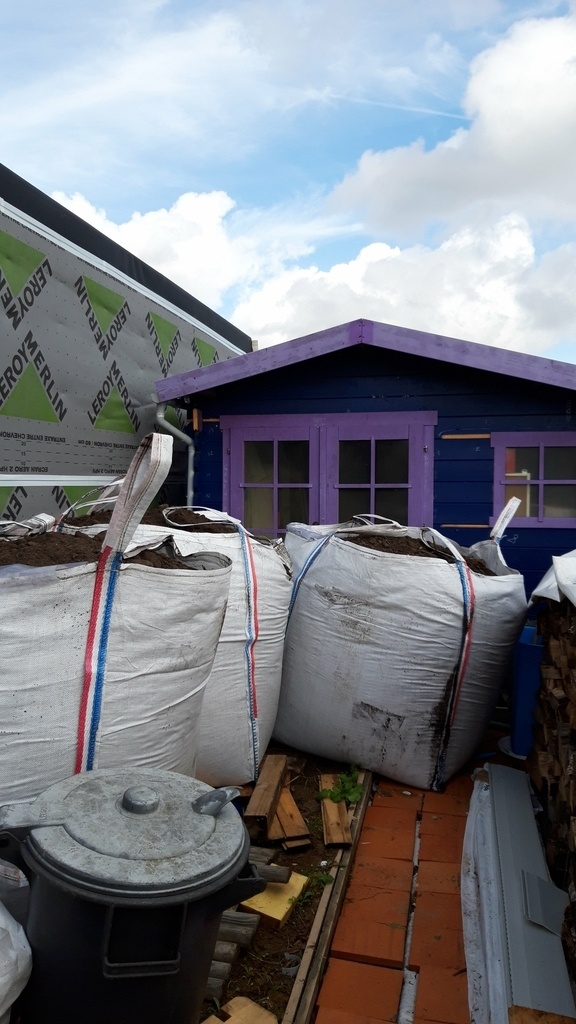

Ce mercredi 30 septembre : livraison du terreau spécial par une entreprise du coin ET des sedums en livraison Chronopost suite à une commande sur le net.
3m3 de substrat, environ 10 cm posés sur un complexe à mettre en place ce week-end
3 plaques de 150 sédums (et de l'engrais) : 15 par m². J'aurais pu en prendre plus pour que ca couvre plus vite toute la surface. Mais niveau budget on fait gaffe, alors faudra faire preuve de patience.
En tout cas, ces petites plantes sont magnifiques!

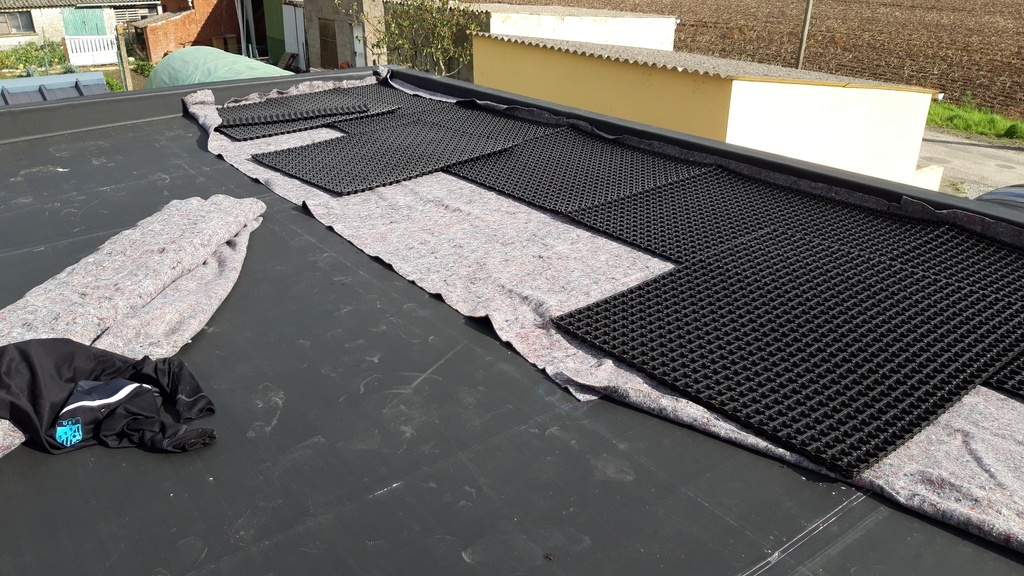

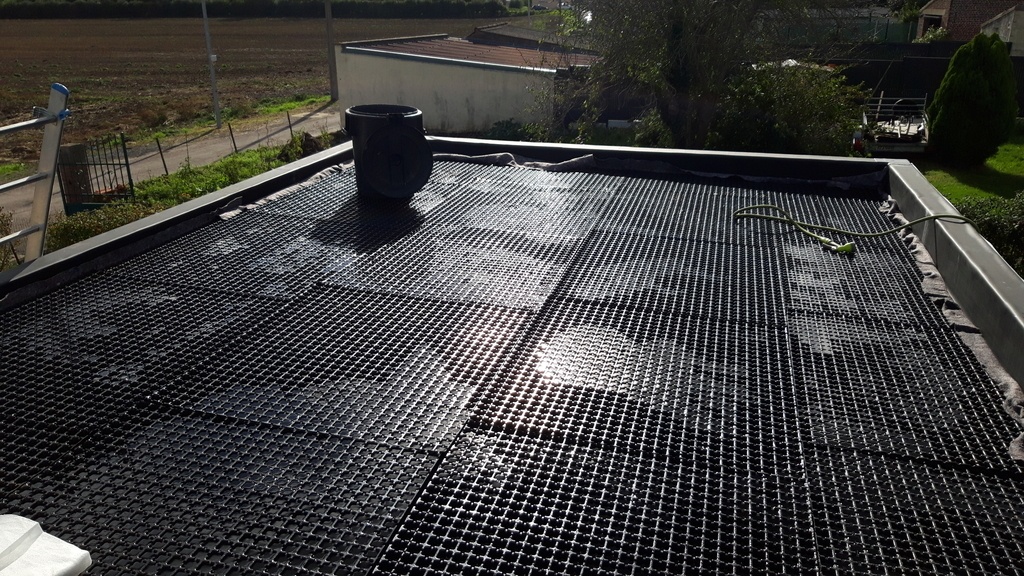

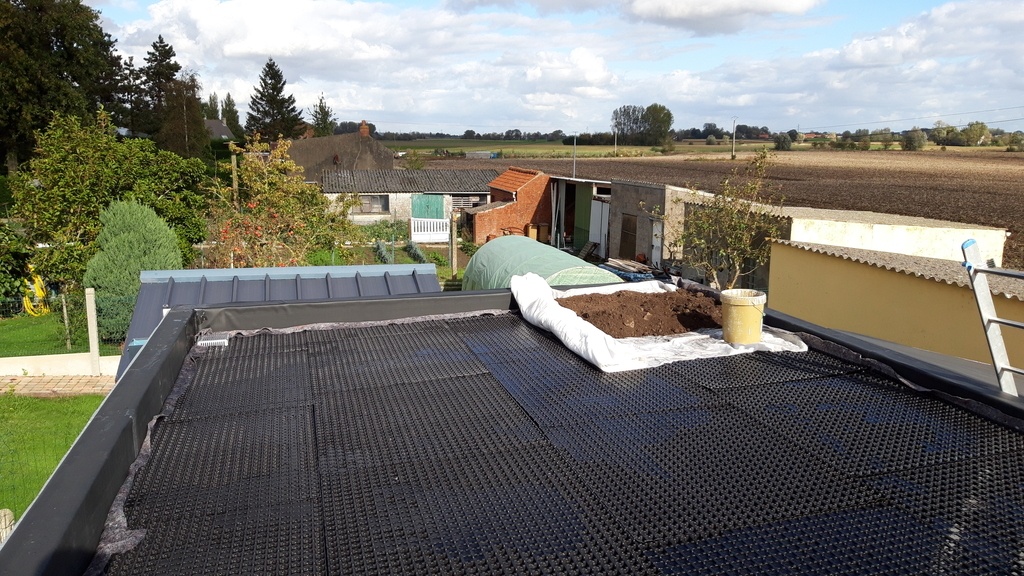

D'abord le gros géotextile qui ressemble à du tissu, puis les plaques de rétention d'eau, le fin géotextile et la terre.
Le vent s'est levé au bout de 20 minutes, tout s'envolait... J'ai donc mouillé l'ensemble au fur et à mesure.

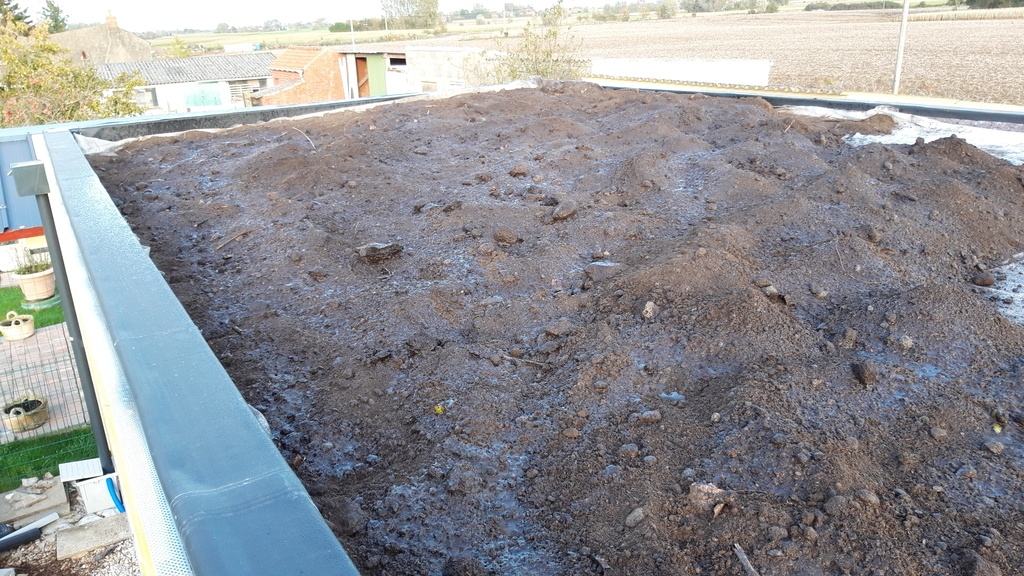

Pour la terre, j'ai demandé de l'aide : c'était long au seau de 15 litres... monter, descendre, monter, descendre...

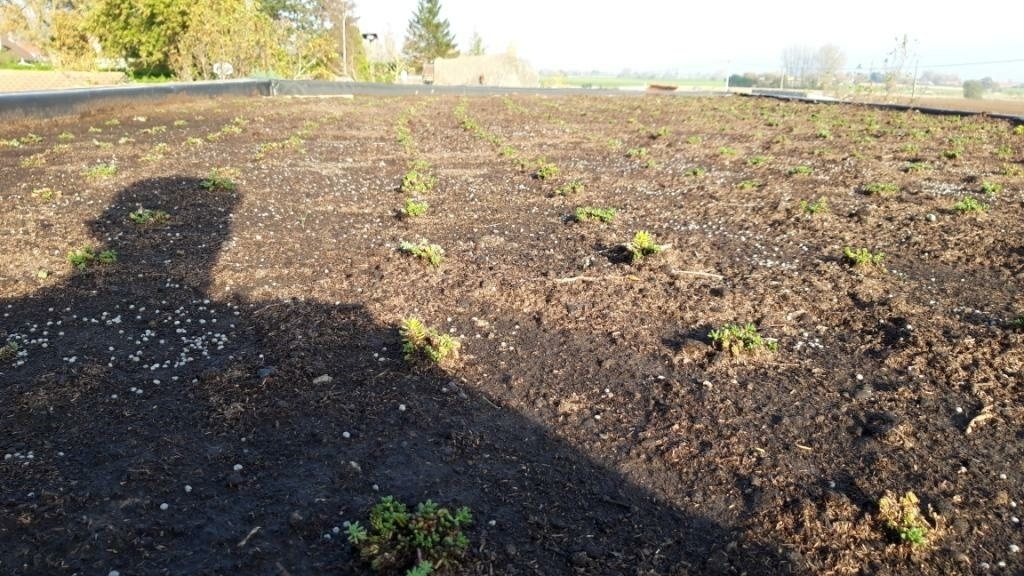

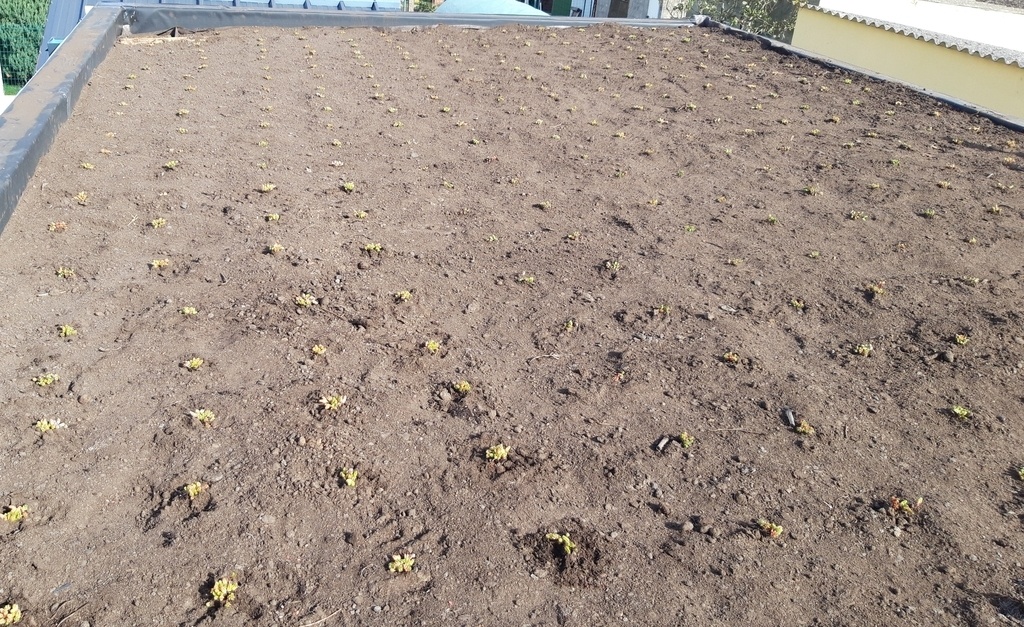

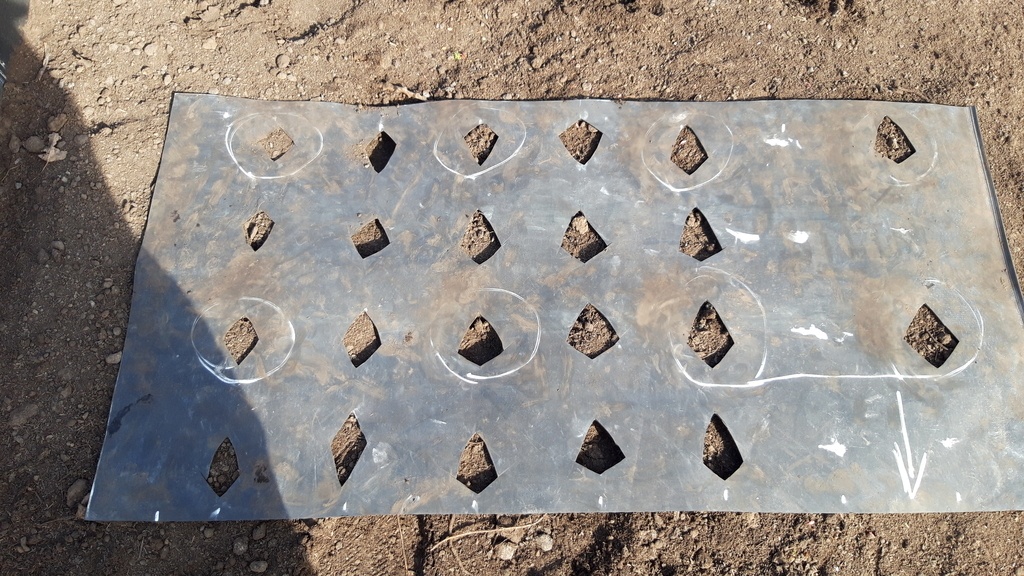

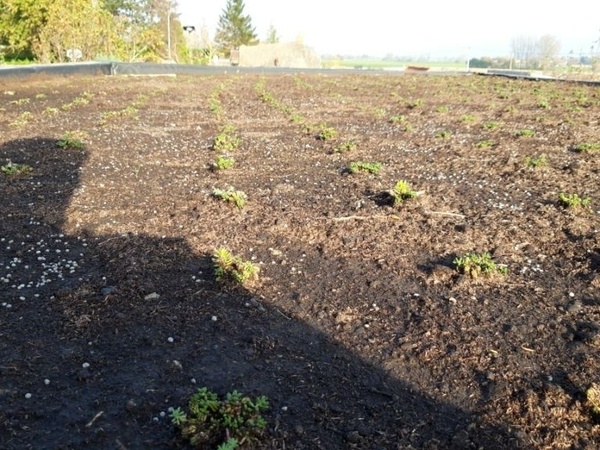

J'ai fait un gabarit pour planter les sédums.
Il m'en restait alors j'ai pu densifier les rangs en haut de la pente.
Et j'ai fait des boutures. Elles vont prendre racine et se développer au chaud cet hiver, je les planterai au printemps.
Mais c'est sûr qu'il faudra être patient pour que ça recouvre le tout.
J'ai ajouté l'engrais commandé également.
Faut espérer qu'il pleuve régulièrement, mais pour ça, je ne me fais pas trop de souci...
Et voici presque 1 mois plus tard

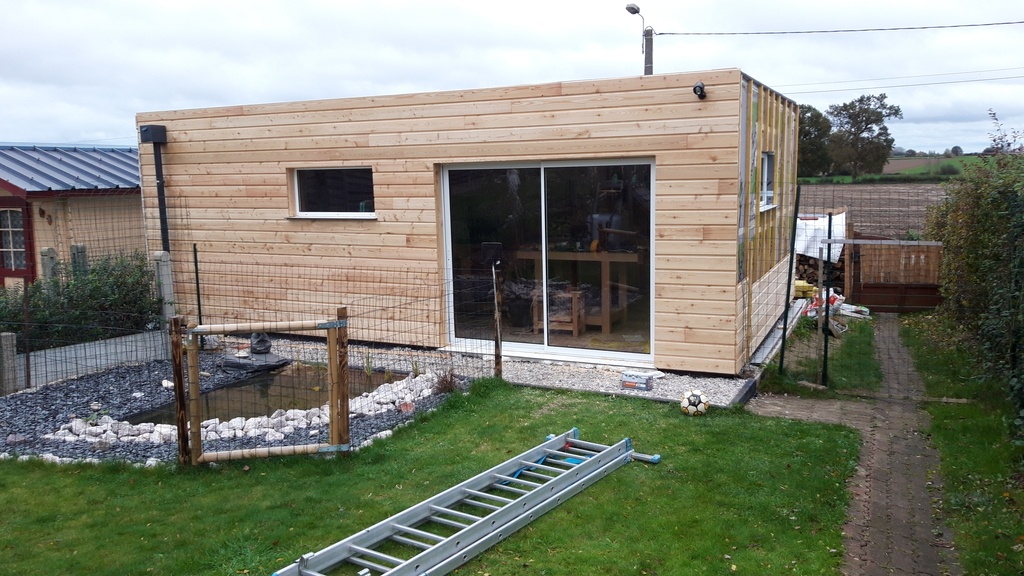

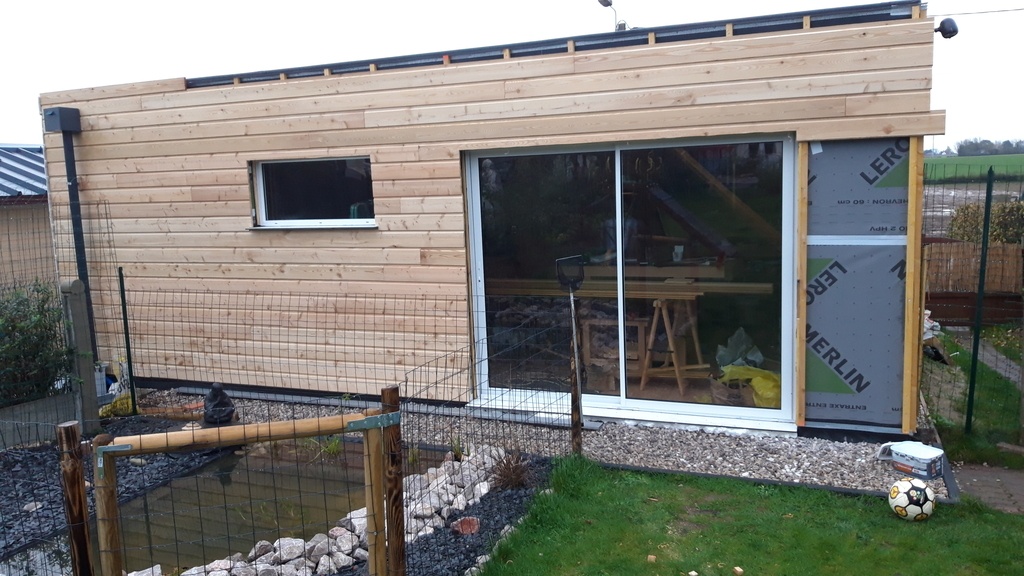

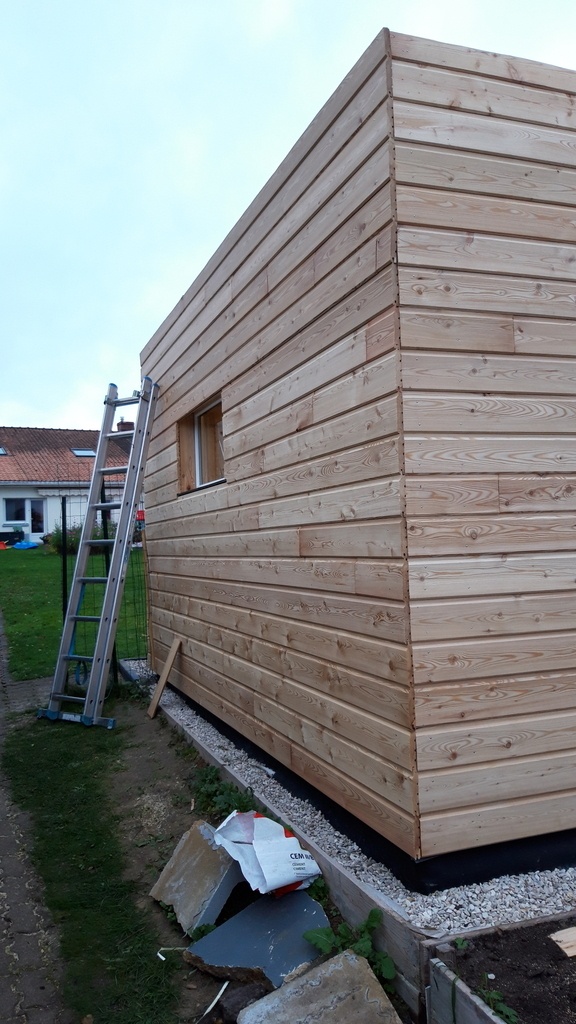

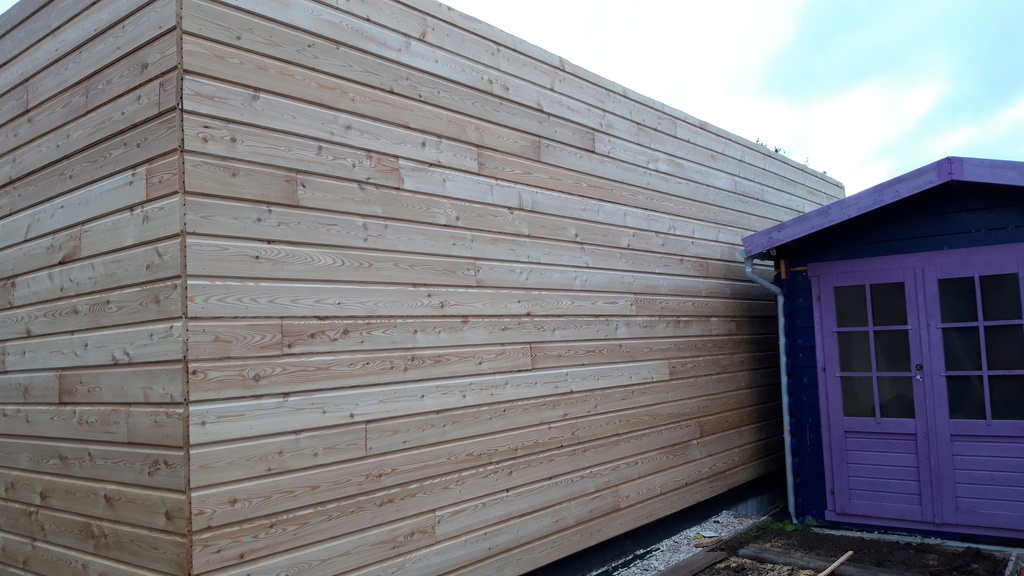

Bardage
Pour le bardage, j'ai acheté 45m² de mélèze. On penser le laisser grisonner, mais au final il aura une couche de saturateur. On verra bien.

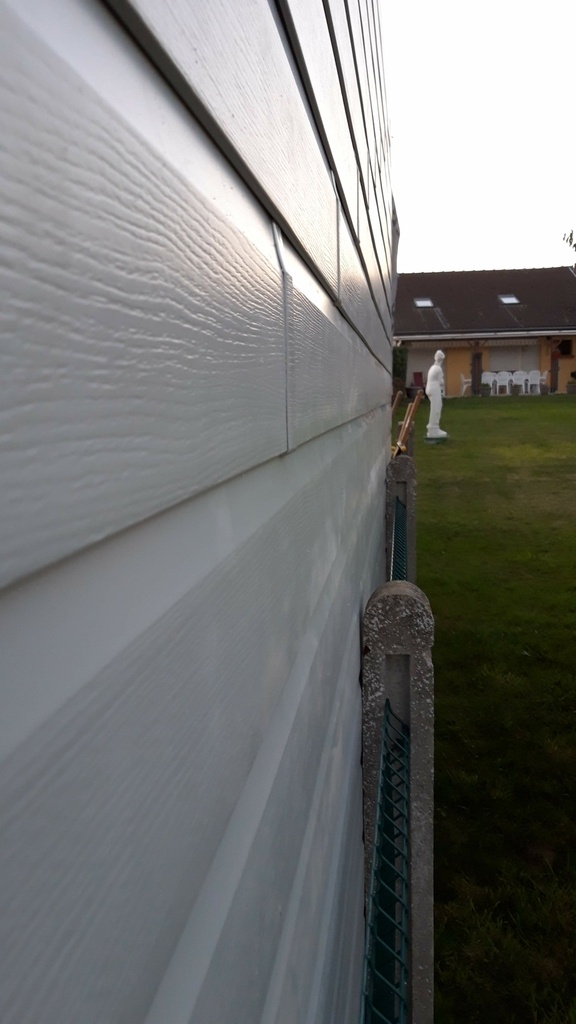

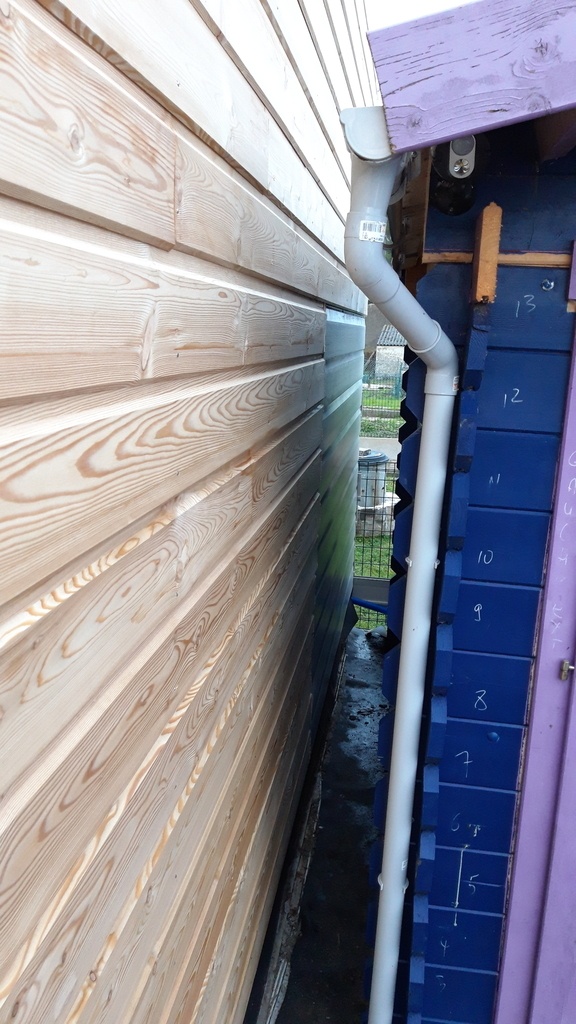

La partie adossée au chalet a été en partie faite avec le bardage PVC qui me restait. J'avais peur que du mélèze pourrisse par manque de soleil et de vent. On ne le voit pas, alors ça me va.
Il faudra encore travailler les chants et mettre en place les couvertines. Mais ca va attendre car c'est un budget!
L'essentiel est là : le bâtiment est protégé.

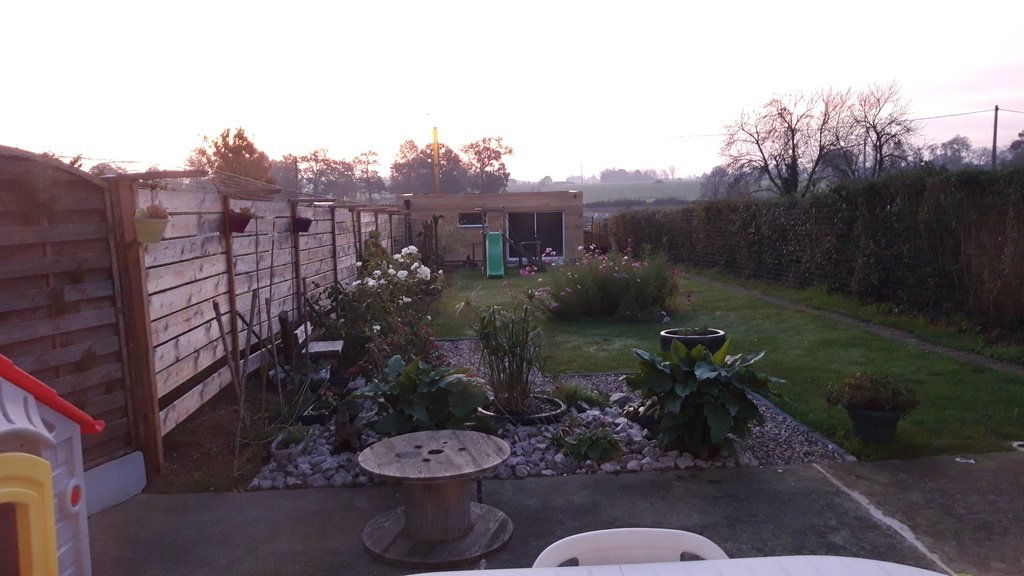

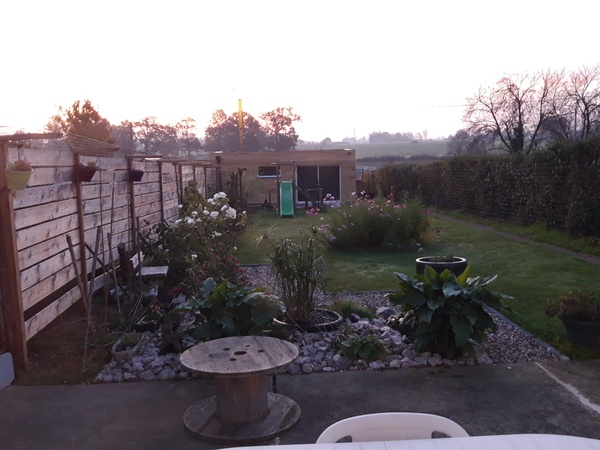

Voici la vue que j'ai le matin en déjeunant!
Avant, c'était une haie de sapin sur la gauche d'1.5m de large sur 2.5m de haut, un chalet aux couleurs douteuses, un parterre de fleur non entretenu.
Et il y a même une mare aux portes de l'atelier!
20 mois plus tard

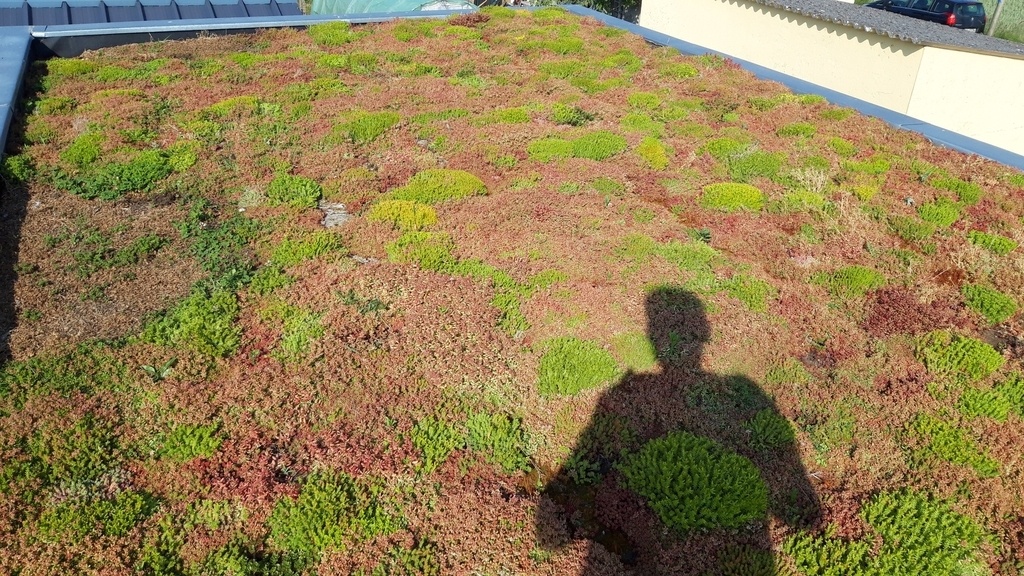

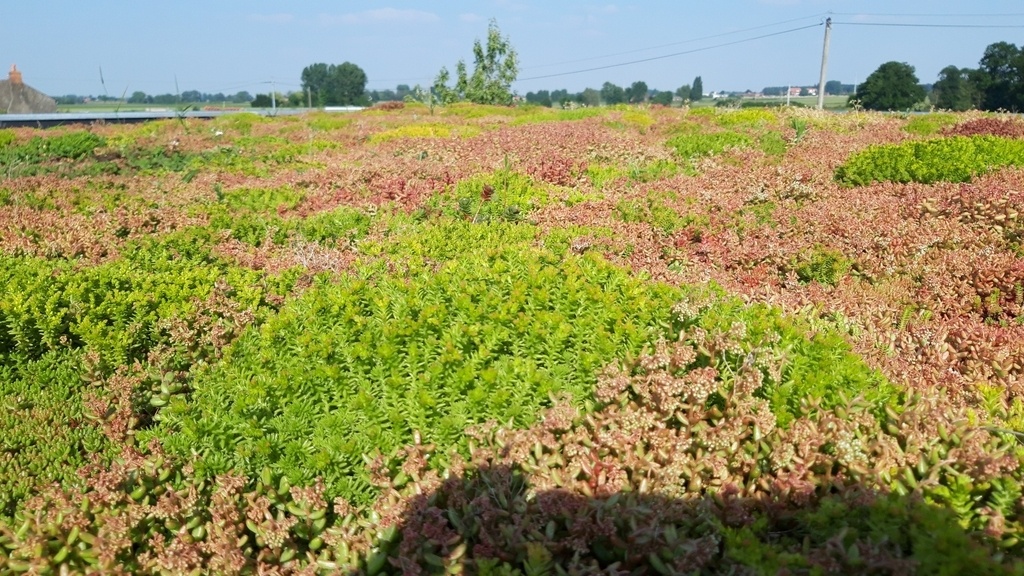

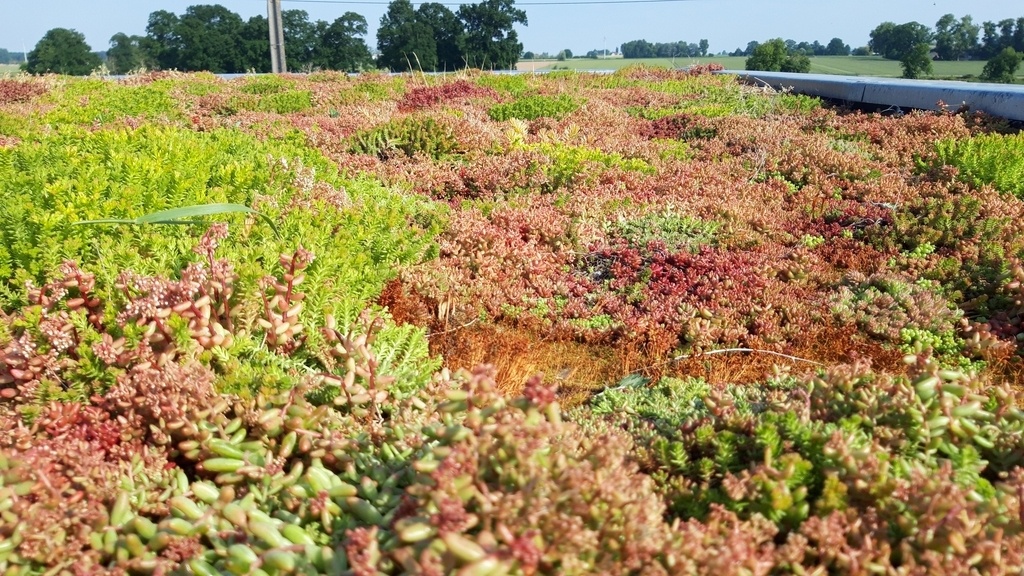

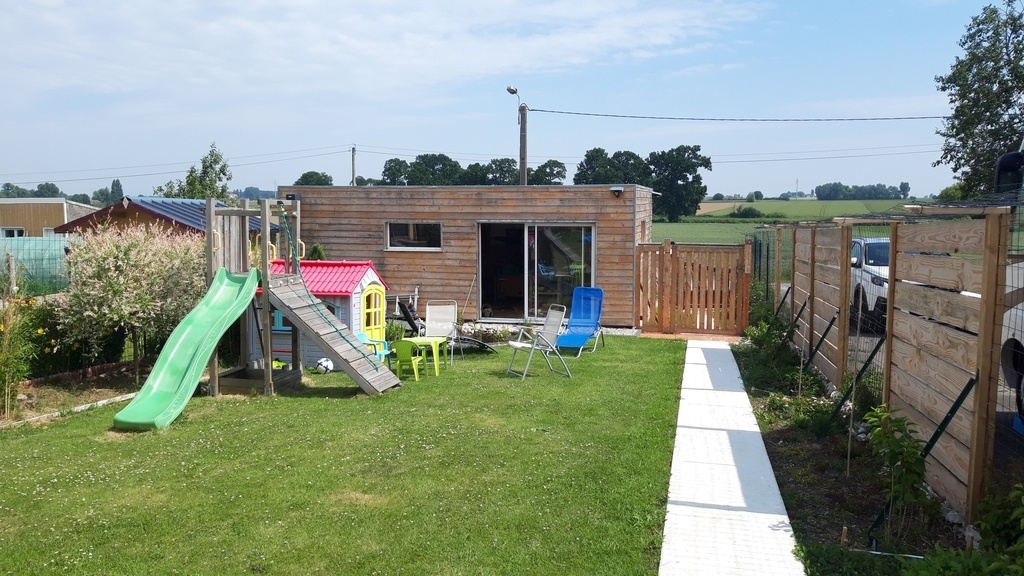

D'abord la toiture.
Je crois que ça a bien poussé!
J'ai eu une invasion de trèfle à deux endroits.
Je l'ai arraché et scarifié au couteau en faisant attention. Il a cramé et le sédum repousse.
Je suis bien content du résultat.
Quelques désherbages par an, c'est tout.
Hier, le substrat était fort sec, mais le sédum est en pleine forme.
Ensuite l'environnement immédiat.

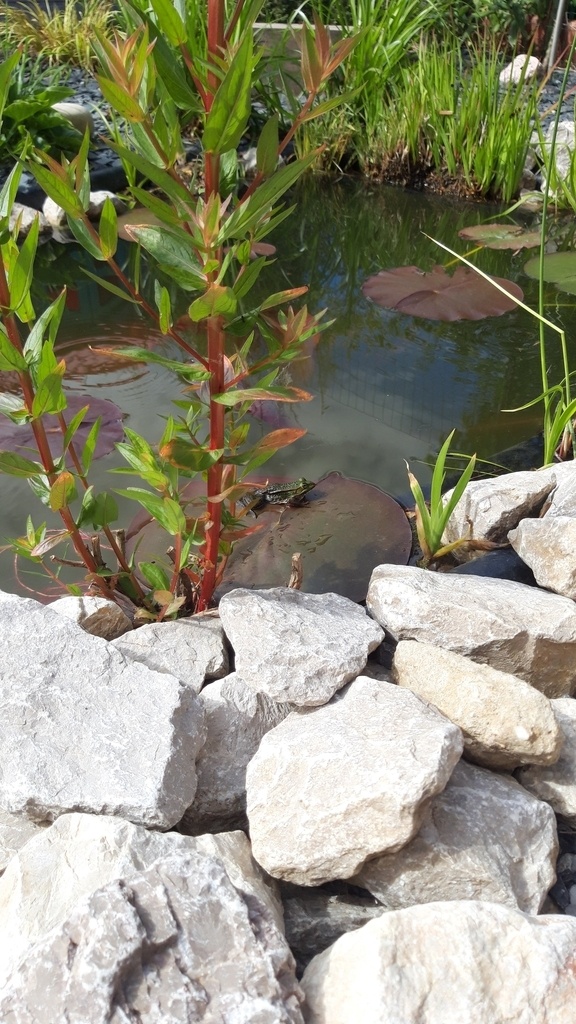

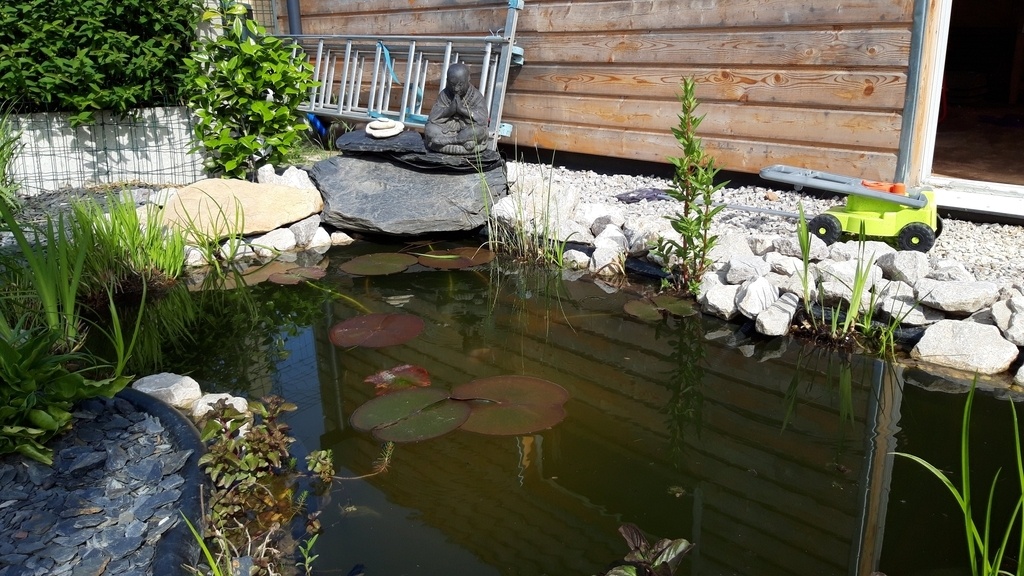

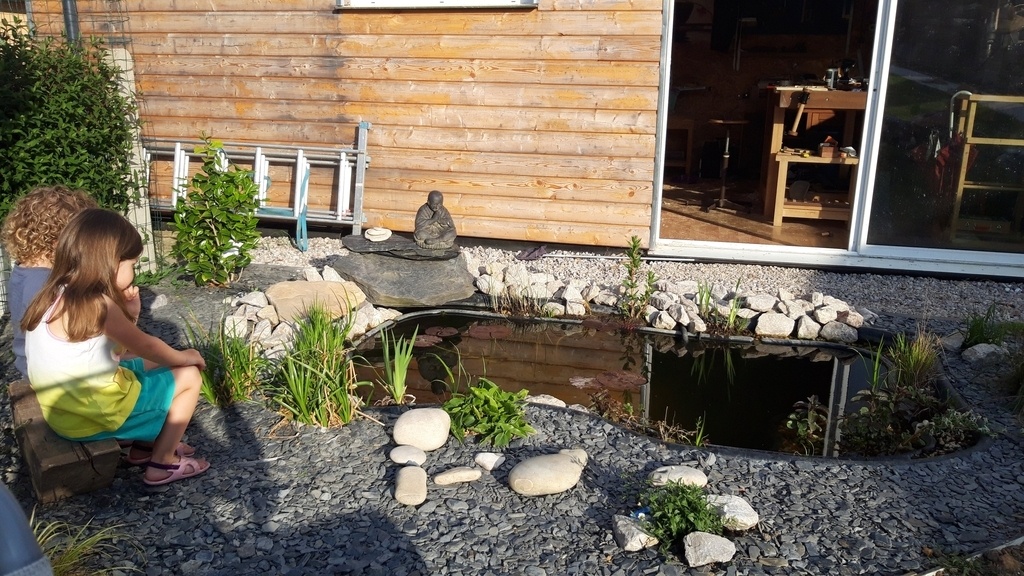

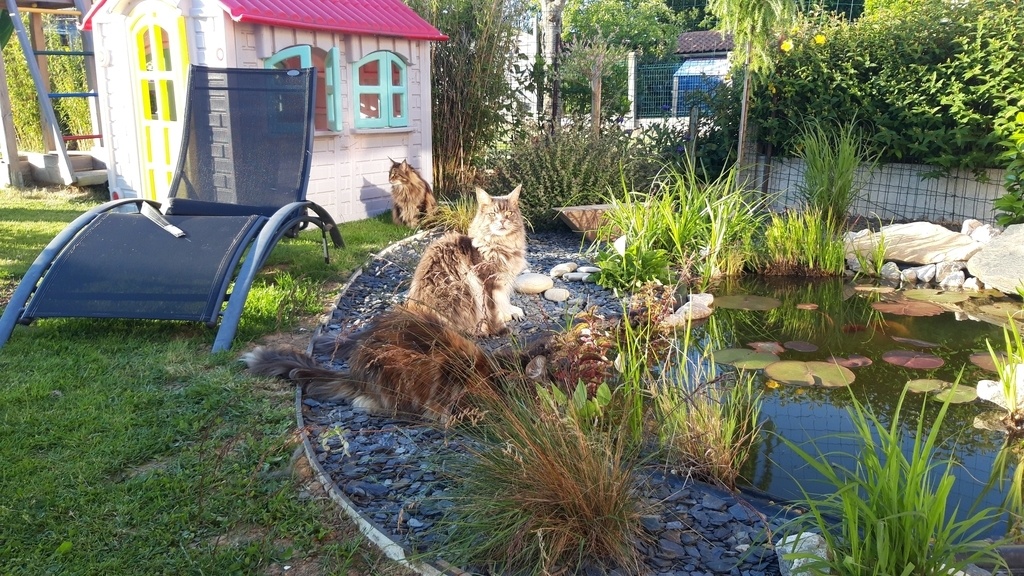

J'ai changé l'orientation du bassin et troqué la bâche en PVC qui fuyait par un préformé.
C'est beaucoup mieux.
Il y a plein de petites bêtes : notonectes, dytiques, larves de libellule, limnées et des plus grosses : 6 grenouilles!
Ca fait le bonheur de la famille, chats compris et de tout ce qui vole et qui a soif : oiseau, guêpe, ...

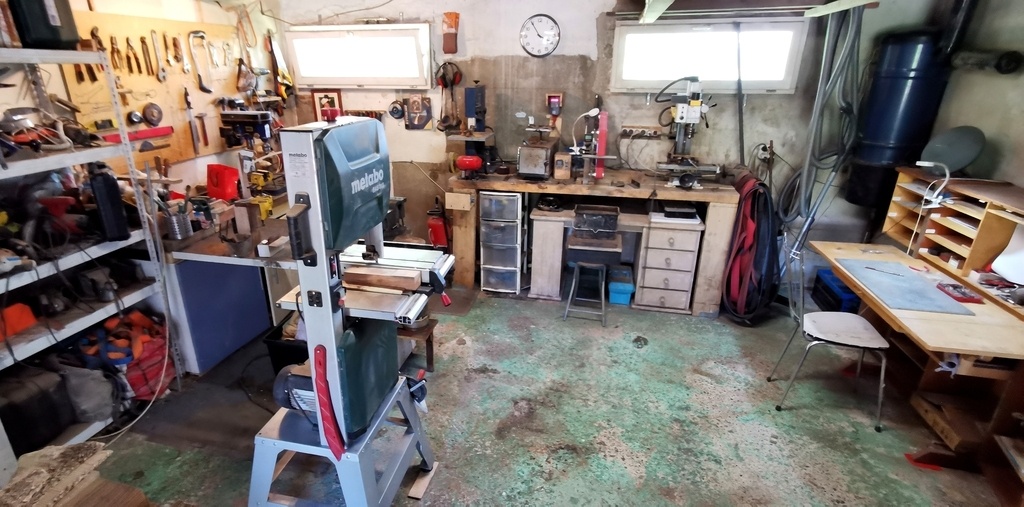

A l'intérieur maintenant.
Les choses n'ont cessé d'être changées de place, dans un sens, puis dans l'autre.
Mais là je crois que je vais m'arrêter là.
(Faut que je fasse des photos dès qu'il sera rangé.)

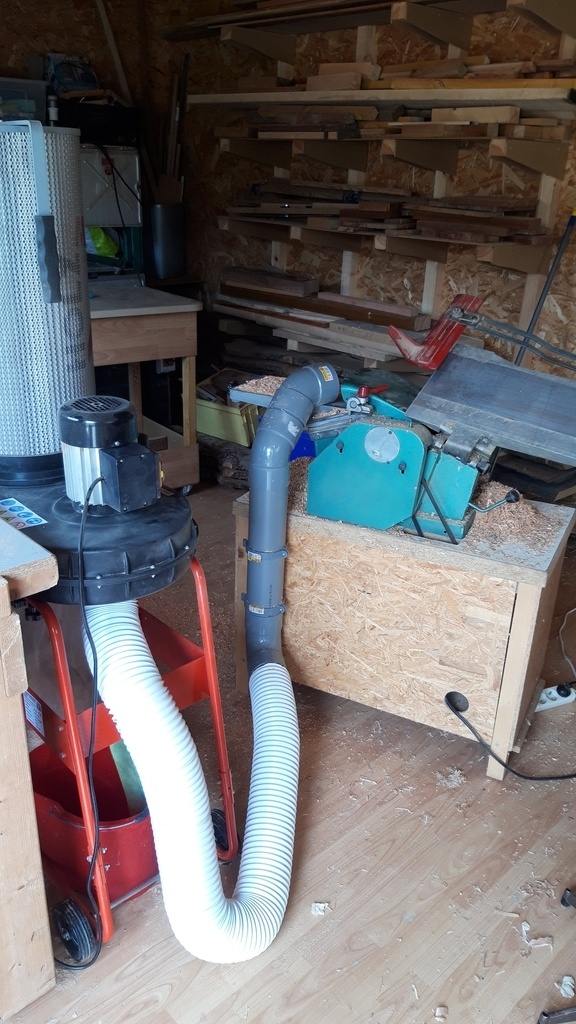

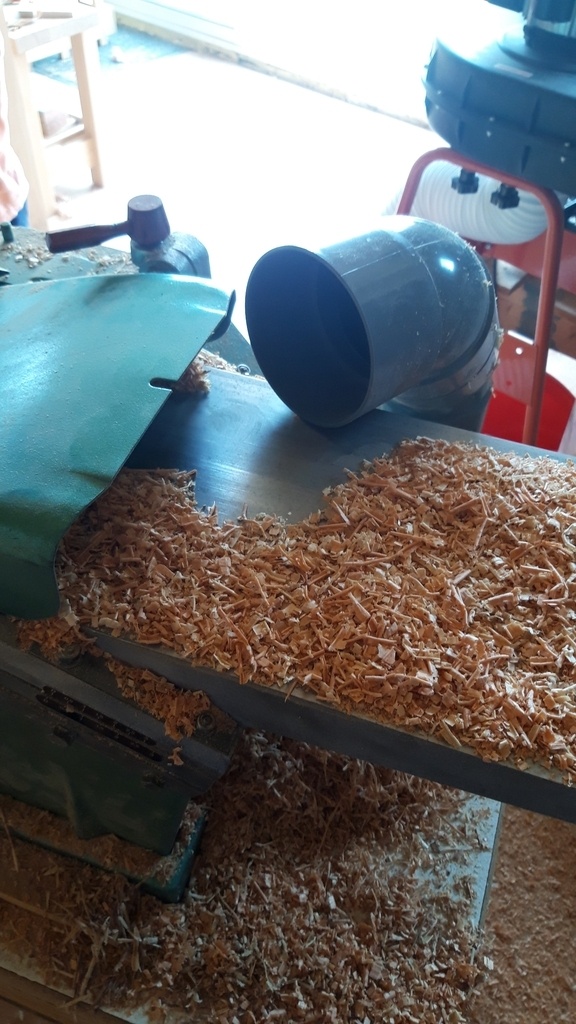

Mais dernièrement j'ai opté pour l'aspiration DEcentralisée (ou presque).

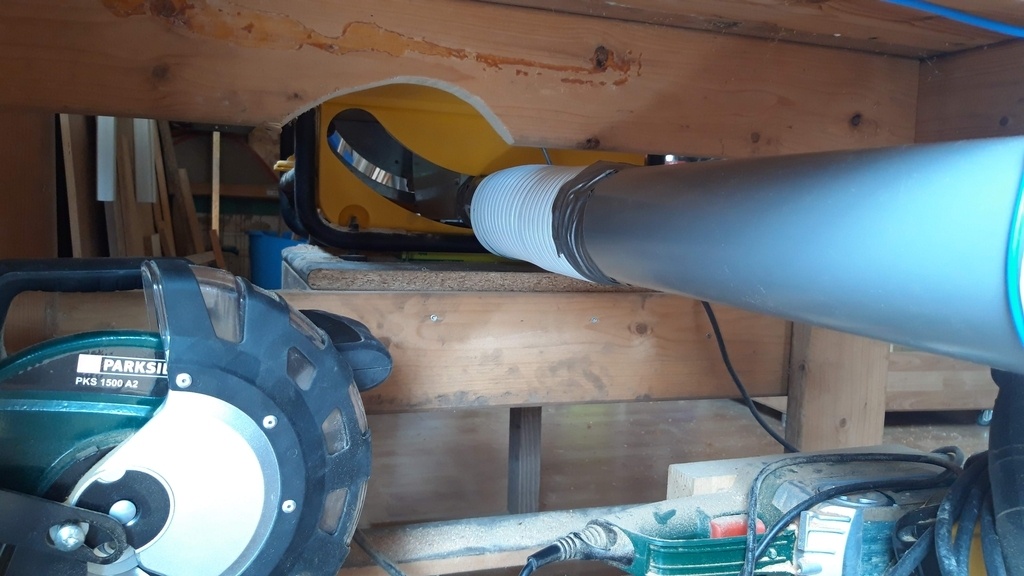

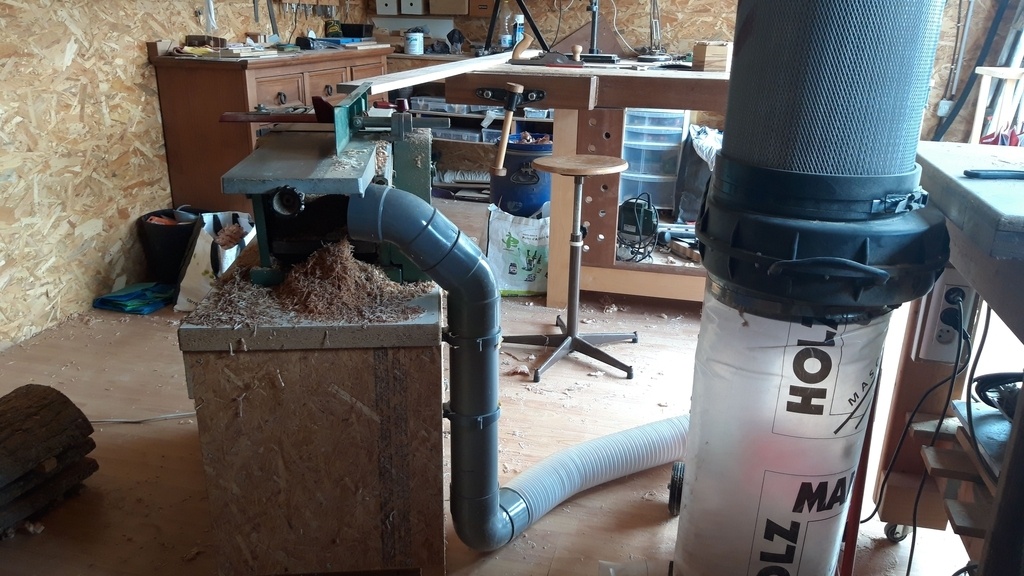

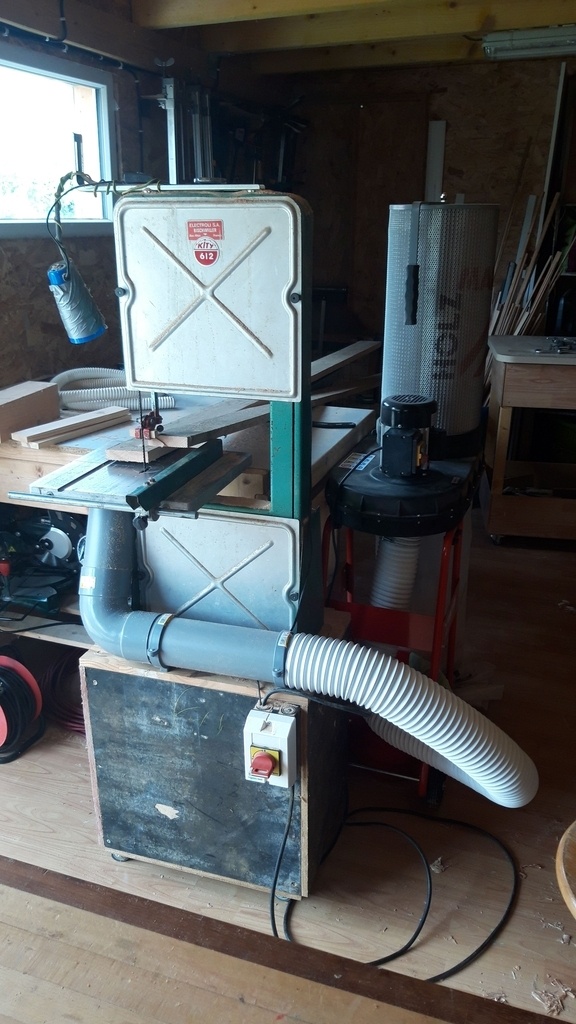

L'aspirateur Holzman pour la scie sous table, la scie à ruban et la dégau/rabo et l'aspirateur karcher sur un bras articulé pour les plus petits outils (défonceuse, ponceuse,...) utilisés sur l'établi.
Même si le tuyau d'aspiration est à terre, il n'est jamais dans le passage.

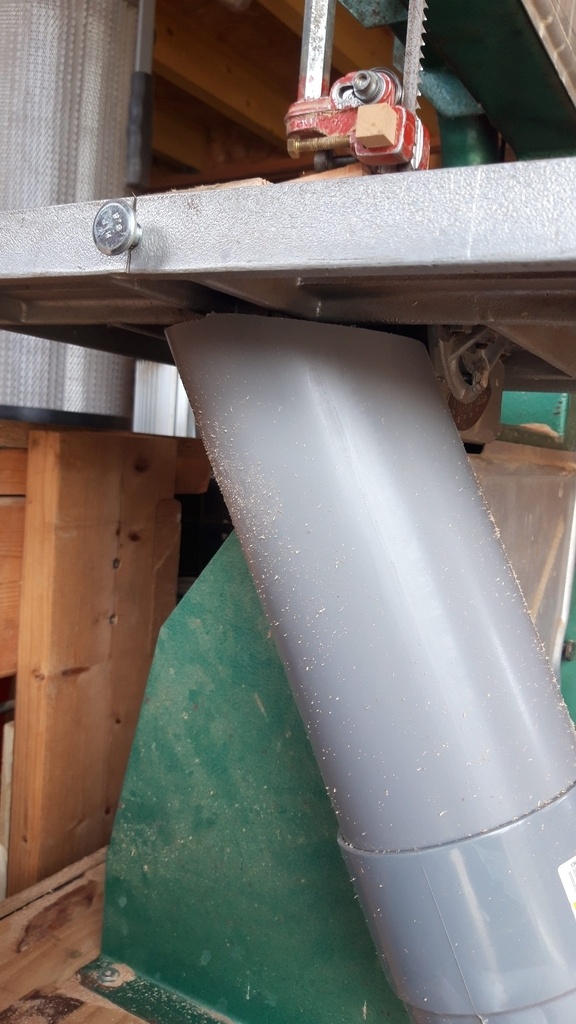

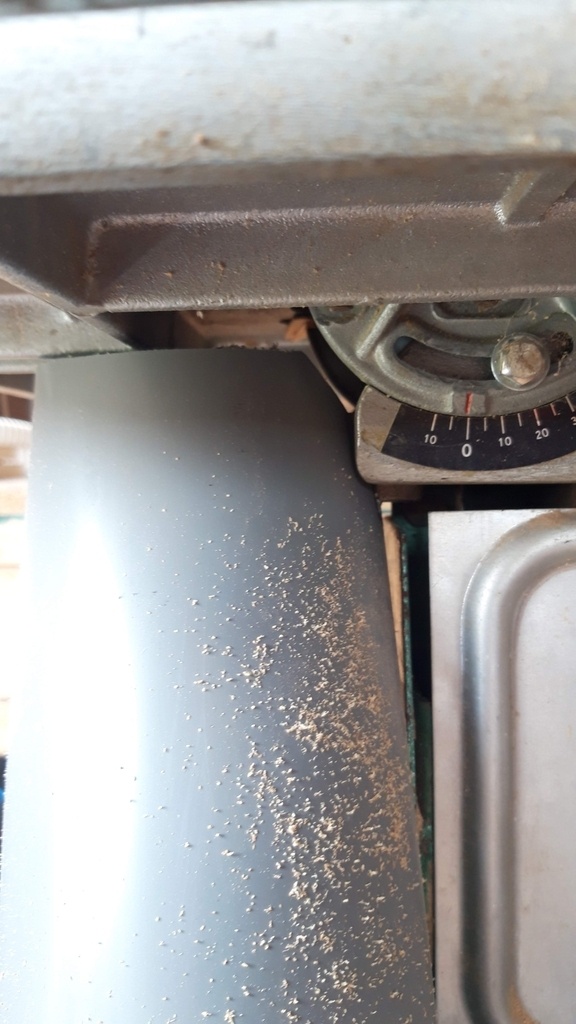

Pour la scie à ruban, presque parfait.
Pour la D/R, comme je veux garder mes copeaux pour le jardin, cela remplit son rôle : aspiration des fines poussières et dégagement partiel des copeaux pour éviter le bourrage.

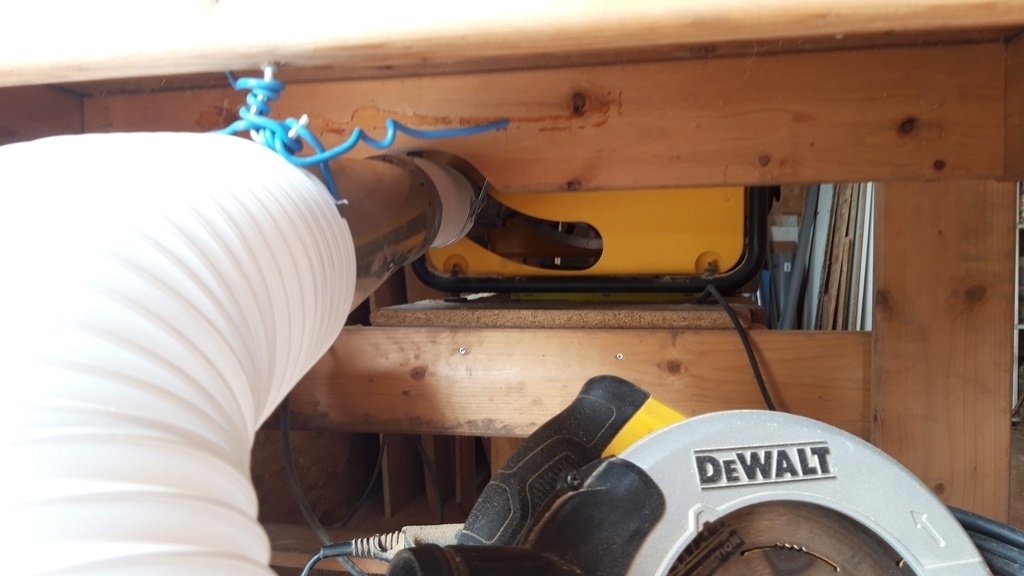

Parfait sur la scie DW745.

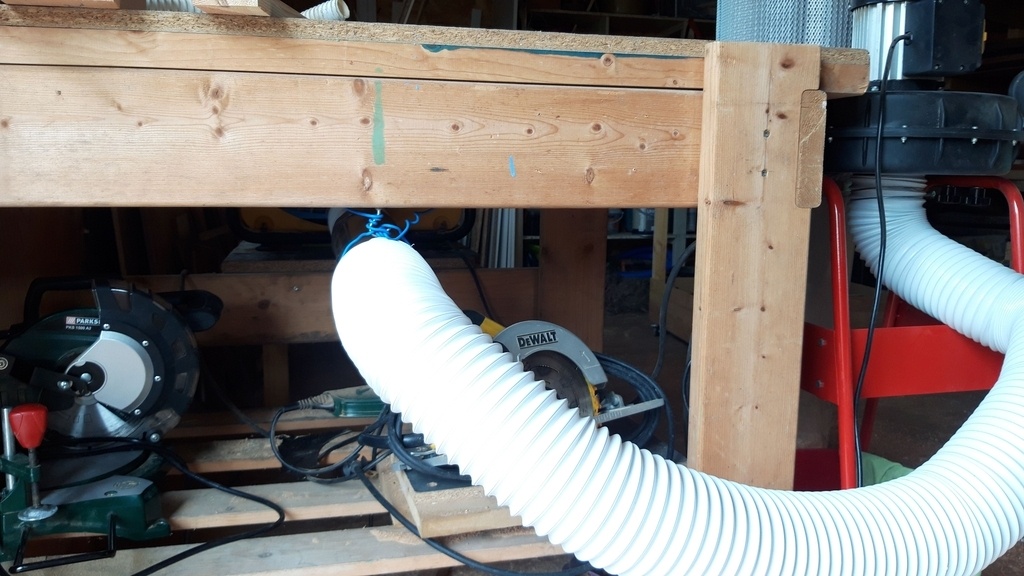

L'aspiration de l'établi sur interrupteur de prise.
Le bras fait le tour de la baie vitrée et pivote jusqu'à l'établi et plus.
Publications associées
Licence
Discussions
C'est impressionnant... sacré boulot !
Merci
Mais c'est plaisant à faire.
Et comme ce n'est pas une première, il y a moins d'appréhension.
Sauf pour l'étanchéité du toit vegetalisé.
Beau travail, tu va avoir un super atelier.
Je vais suivre ta construction avec intérêt, surtout avec le toit végétalisé.
Merci
Oui il est très grand par rapport à l'ancien!
En tant que jeunot, je suis quand même admiratif de voir des gens faire de sacrés choses comme ça !
Bravo !
Merci!
waaooo !!!!
merci
Ca va être chouette, ce qui a l'air bien avec l'ossature bois, c'est que ça avance assez vite. On peut contempler le soir le travail de la journée.
Mais ça n'empêche pas que c'est du boulot, mais ça va être chouette, je plante la tante !
oui, ca va vite.
Il faut être bon sur le plan, après tout roule ... sauf si Ler.. Merl.. se trompe et livre des fenêtres de 1250x600 au lieu de 1200x600
Parce que là on rage et il faut démonter pour agrandir l'ouverture!
Ah tiens ma soeur à eux le même problème avec LM pour sa baraque... Et ils ont galéré à les faire changer ils ont pris 3 semaines dans les dents. Puis là pas question d'aller casser un peu de brique pour que ça passe.
Neiru C'est l'avantage du bois!
C'est sûr que c'est plus facile en bois ! Mais ça fait rager quand même !
à propos de baies vitrés et de souvenirs. Tu as des enfants, il serait peut-être utile de coller une bande d'adhésif de couleur à hauteur de leurs yeux, et une autre un peu plus haut. ça évitera au moins un risque de bosse ou de nez cassé, et pire si la vitre casse. Bien sûr, je parle pour les petits, tout le monde sait que les adultes ne font jamais ce genre d'oubli, et savent toujours quand la baie vitrée bien transparente est fermée, même quand ils se battent avec un bidule lourd, encombrant, avec des angles durs et tout et tout
J'avais la même dans l'ancien atelier, mais un seul enfant a l'époque.
Jamais eu de problème.
Mais je retiens l'idée qui est bonne.
Mon autre préoccupation est celle de pouvoir m'avertir avant d'entrer.
Faut que je trouve une sonnette lumineuse parce qu'on n'entend rien avec une defonceuse entre les mains.
Jeromymacam ha bon purquoi t'as pas raboté le dormant ...
Joli boulot ça donne envie ! Faut que je me fasse mon parc à bois et confinement oblige je suis seul ... pffff
Profite bien !
2flow ne rigole pas : déjà fait sur du pvc.
Quand les côtes ne sont pas bonnes et que tu dois poser quand même.
Bon, pas 25 mm de ça que côté quand même...
trente six seb non mais les gorges de clip des habillages extérieurs... lol
Oui oui déjà fait ! C'est pour cela que je vais pas rire car en plus de la perte de temps t'imagines la gueule du client quant on mascagne sa fenêtre ! Lol
Ha les joies de la pose de fenêtres...
Si les clients savaient tout...
2flow ;)

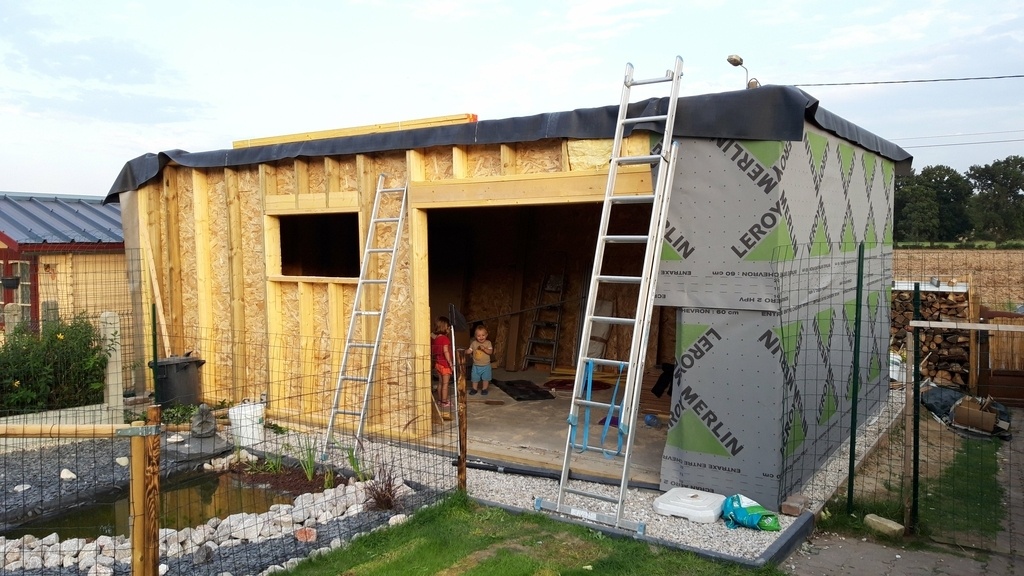

J'ai vue la photo sur le téléphone et me suis dit, tiens c'est curieux ces façades avec les motif triangulaires, en quoi il a fait ça ?
J'ai ouvert l'image en grand et j'ai vu les logo de perlinpinpin
ouais, désolé, mais impossible de mettre le pare-pluie à l'envers.
Va falloir que je vive avec un moment!!!
Pareil que toi Neiru !! Je me suis dit c’est un bourguignon nostalgique sous acide ou quoi? Super boulot
Smaug Merci!
Bravo pour cette super réalisation. Ça va être un super atelier.
As-tu prévu un test de mis en eau de la terrasse ?
Ah non
Mais mercredi il doit pleuvoir.
Test grandeur nature!
Le test de ces derniers jours est concluant vu tout ce qu'il pleut!!
Quand il y aura 10cm de substrat, cela changera la donne.
Je surveillerai.
Ca avance super vite bravo!
Petites questions.
Le contreventement est en OSB de 8mm et combien tu la payer ?
Le pare-pluie directe sur la laine de verre ne pose pas de problème ?
Je voulais du 9mm, mais Covid oblige, Ler..Merl.. n'en avait pas, alors c'est du 12 à 8.63€/m² (-10% grâce à la carte de fidélité, soit 7.8€/m²).
Non, c'est le même montage qu'en toiture en fait (ba13 ou osb, isolant, pare-pluie, tuile ou bardage). Des fois, l'isolant pousse un peu le pare-pluie, mais c'est parce que l'isolant de 280 est divisé en deux dans son épaisseur, ben des fois c'est plutôt 160 que 140.
Mais les tasseaux fixés aux montants et qui tiendront le bardage sont des 40x40, alors le pare-pluie ne touchera pas le bardage.
Bonjour
Une petite question côté budget :
Êtes vous soumis à la taxe d'aménagement sur cette réalisation surface x taux taxe ( voisin de 750 €je crois...)?
Merci pour cette précision
Cordialement.
Bonjour,
Oui, j'y serai soumis.
Tout dépend du taux communal auquel au ajoute les taxes départementales et celle de l'archéologie préventive.
Mais je ne connais pas encore le montant, surprise surprise!
Bonsoir.
Merci beaucoup pour votre réponse.
J'espère que la surprise ne sera pas trop mauvaise...
Le tarif que j'ai indiqué n'est pas vraiment inventé...
Pourriez vous continuer à communiquer sur ce montant quand vous le connaître, cela peut évidemment influancer sur la prise de décision de la construction de ce type d'ouvrage...
Lefebvre bruno oui bien sûr
Petit conseil
Pas d osb en finition intérieur.
Sa résonne à mort avec les machines à bois.
Ah mince !
Je crois que c'est trop tard!
bonjour
jai adore votre projet je veux faire la meme chose mais pour habiter
est il possible d avoir d autre plan en MP
MERCI
Jeromymacam peur être que de faire des pièges à son avec des chutse de bois pourrais résoudre le pb ... et un peu d'isolant type laine de Roche ou ouate de cellulose
J'ai commencé à utiliser les machines.
Ca fait du bruit. Beaucoup? Trop? je ne sais pas.
Je mets mon casque de toutes façons.
Je devrais remplir l'arrière de la toile accrochée au mur de laine de roche, merci pour l'idée.
Bonjour et bravo pour cette construction (et le retour aux envieux que nous sommes
)
Pour le côté acoustique, tu peux regarder la chaine "DIY perks" sur Youtube et plus particulièrement High-Performance DIY Acoustic Panels (Build Guide) et How to Make High Performance Sound Absorption Panels for $5 où il montre comment il fait lui-même ses panneaux acoustiques , apparemment efficaces et pas chers !
Vu qu'il a réalisé un ordinateur de jeu ultrasilencieux The Quietest Computer You'll Ever Hear , je pense que ses panneaux anti-bruit doivent être OK !
C'est tout en anglais mais avec les sous-titres ca passe pour moi
CyrilD Ah merci.
je vais regarder ça!
De nada !
Bonjour vous fixer comment l’ossature et les réglementations au niveau espace entre chaque morceau svp
Bonjour,
Les éléments d'ossature sont assemblés avec les vis de 140mm.
Les parois sont assemblées avec ces mêmes vis.
L'ensemble est fixé au sol sur des lisses basses fixées au béton avec des vis béton 6*200.
L'espace est calculé en fonction de la taille d'une paroi, avec un minimum de 60cm. Pour mon cas, je dois avoir 55cm au minimum.
L'espace entre chaque morceau ou entraxe entre montants sont déterminés par la dimension des plaques de contreventement utilisées. Si vous utilisez une plaque de osb 12 mm a bord droit soit une plaque de 1250x2800 votre entraxe doit être un multiple de 1200 soit 400 ou 600. Car le bord droit doit toujours reposer sur un champ du montant et y être fixé. les 50 mm de plus que les 1200 c'est parcequ'on ai sensé laisser 4 mm entre chaque plaque pour la dilatation et que la moitié de chaque champs reçoit un bout de plaque 23+23+4=50.. le tout sur un champs de 45 mm ... oui c'est chaud faut pas ce planter sur l'implantation des montants ! Et si tu sais le nombre de vis qu'on ai sensé mettre aussi tu pleures !
Salut, très beau travail.
J'aimerais savoir comment sont fixé tes madriers pour le toit ?
David
Bonjour,
J'ai fixé des montants à l'horizontale et ai posé les madriers dessus
On le voit là :
Quelques vis pour lier le montant et le madrier, plus d'autres à travers l'OSB vers le madrier.
Les vis pour lier le montant aux madriers sont vissées à quel niveau ?
A la base de la jonction, en biais.
Ca ne craint pas grand-chose.
Il y a beaucoup de poids sur le toit. Les madriers ne vont pas s'envoler.
Mon rêve !
Merci.
Tu n'as pas d'atelier pour sortir tes belles réalisations?
Jeromymacam dans le garage mais ça n'a pas du tout le même charme !
