Ce pas à pas présente un projet en cours de réalisation.
Dans ce pas à pas je vais placer régulièrement des vidéos illustrant des techniques de sciage spécifique sur cette machine.
Liste des articles
La meilleur méthode pliage et dépliage d'une lame de scie à ruban
Il existe plusieurs méthodes de pliage, ou plutôt d'enroulage, et de dépliage d'une lame de scie à ruban
Celle là est super car si vous vous souvenez de ces deux phrases
"Il ne faut pas blesser la lame et elle ne doit pas nous blesser"
Puis
"Il faut d'abord plier la lame pour savoir comment la déplier" - ça doit croiser dessous.
Vous y arriverez à coup sûr. Même dans dix ans.
Sciage courbe avec montage
Pour réaliser un panneau courbe avec la technique "en briquette" il existe plusieurs méthodes. Celle que je préfère c'est de réaliser chaque briquette à la forme directement à la scie à ruban avec un montage.
Je ferais plus tard un tuto technique sur cette technique de réalisation de panneau courbe.
Ce procédé permet d'obtenir des briquettes courbes parfaites au rayons sans avoir à les calibrer avec un montage à la toupie.
La vidéo n'est pas excellente, à l'époque je ne possédais qu'une caméra de mauvaise qualité.
Si vous vous demandez comment tient la pièce sur le montage il faudra attendre 50 seconde. La pièce est piquée sur le montage sur des pointe de vis qui dépassent. Au début on avait mis des pointes dont on avait coupé la tête mais elles finissaient par s'enfoncer. Ce sont donc de petites vis qui dépasse de par dessous.
A la 23 ème seconde vous remarquerez que le scieur enlève une cale entre le montage et la règle. La largeur de cette cale est calculée pour permettre d'éloigner le point de pivot, de la lame, de la valeur souhaitée: le rayon intérieur est plus petit que le rayon extérieur de la briquette.
Le montage est composé de deux plateaux: un qui avance vers la lame et l'autre dessus qui tourne autour d'un axe.
Le plateau du bas doit se positionner de sorte que le point de pivot soit bien en face de la lame. C'est une butée, un clou, qui est sur la règle qui le bloque dans cette position. on le voit à la 1 minute 20.
Une autre butée importante ,elle aussi, c'est celle qui permet de placer le plateau du dessus bien en face du sciage. C'est un clou qui est sur le plateau du dessous. On le vois bien à la 40éme seconde.
Réalisation d'une demie sphère à la scie à ruban avec un montage et une visseuse
Pour les besoins d'un projet, un élève avait besoin d'une demie sphère.
On l'a fait à la scie à ruban avec un montage.
Bon visionnage!
Y voir clair !

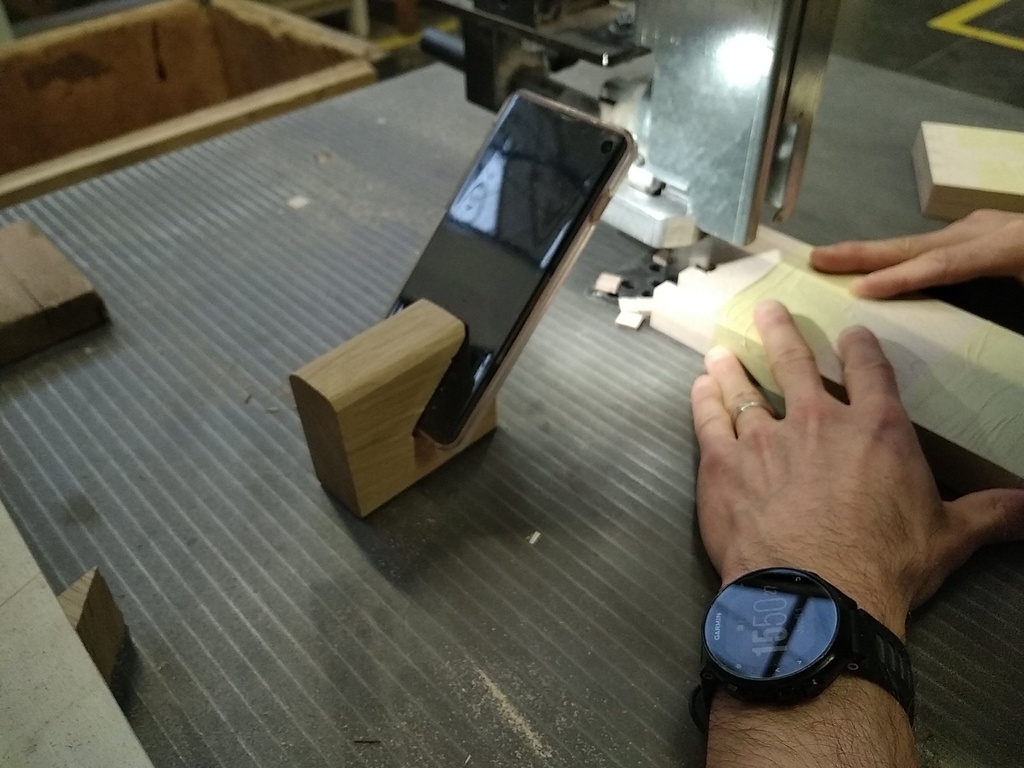

Pour pouvoir scier avec précision, on a souvent besoin de plus de lumière sur le trait. Notamment quand on fait des queues de rondes.
Comme nous avons tous une torche dans la poche avec le téléphone, j'ai eu l'idée de me faire cette petite cale.
Ce n'est pas une grande invention mais en tout cas bien pratique. Elle est adoptée par tous mes étudiants.
Réalisation d'un moule calibré à la scie à ruban
Sur cette vidéo, on voit le montage d'usinage qui permet de calibrer les séparations cintrées du moule. Elles sont toutes identiques et pourtant brut de scie. Bon visionnage.
Ce pas à pas présente un projet en cours de réalisation.
Licence
Discussions
je connais ce dispositif mais ta vidéo est privé on ne peu pas la visionner.
Peut être intéressant, mais la vidéo ne peut être lue ...
Ça y est, j'ai trouvé comment la rendre public.
Bon visionnage!
merci pour le partage!
Je suis toujours aussi impressionné par les montages d’usinages.une fois là ça a l’air tellement évident mais pour y arriver il faut beaucoup d’intelligence ou du génie peut-être ! Ce métier est fantastique. Merci pour le partage !
Merci Aurelio , je suis touché. Mais tu as raison, c'est un métier fascinant !
Beau montage qui sort une forme complexe, toute en simplicité. L'état de surface est correct avec une lame de scie a ruban ?
Oui. Une fois les briquettes collées, un léger coup de râpe sur la courbe et on replaque.
Bonjour José,
Merci pour la présentation de cette méthode, déconcertante de facilité, ou comment recomposer un cylindre sans tour.
Cela ouvre bien des perspectives!
une super technique je fait cela la prochaine fois merci pour cette video
Héhé, merci José Das Neves.
Et tu saurais comment plier une lame plus de 3 boucles ?
Parce quand j'achète des lames, elles sont pliées en 5 (je crois, en tout cas plus que 3) boucles, mais j'ai jamais réussi à reproduire ce pliage.
Cinq? c'est serré dit donc.
Je savait qu'on le fait pour les rubans de scierie mais pas pour nos machines.
La méthode reste la même:
On enroule une première fois comme d'hab. On écarte un brin en compressant les deux autres qu'on garde au sol (dents en haut). Puis on plis la boucle qui est devenu grande avec la même méthode.
Pour déplier c'est le geste inverse.
Il faut chercher la boucle (main gauche dents vers la paume) qui est sur la croix et les autres boucles.
On pose le paquet au sol ( main droite - dents en haut), puis on ouvre la boucle vers le haut
Et on répète pour le dépliage final.
Ok, merci. J'essaierai ça.
Pour mes rubans, ça fait des enroulement de 30cm de diam. Ca fait un carton plus petit :)
Boris Beaulant Tes ruban ont-ils souvent des criques?
Souvent, non. Pourquoi. Tu pense que c'est roulé trop serrer. Reste que c'est en 5 boucle que le temps que ça m'arrive :)
Bravo
intéressant car on voit tellement de jeunes qui ne savent pas plier une lame .
Par contre le pieds sur la lame c'est discutable. je demande systématiquement à se passer du pieds pour ne pas écraser la voie souvenir d'apprentissage .
ben d'accords mais t'es pas obligé de l'écraser.
Encore un pas à pas génial!
Merci José.
bonsoir José,
Pour le sciage courbe, la lame fait quelle largeur ?
Amicalement
là c'est une lame de 20mm pour des courbes serrées mais pas trop.
Merci. C'est la technique qu'on m'a enseigné à la fédé. Que du bon sens.
On voit un peu de tout sur tutube en effet, des fois niveau sécu c'est très très limite.
merci
youtube.com/wa...h?v=CxTLf0WJhMk
mon gabarie le plus utiliser
celui a ébauche a bols
Il a neigé dans l'atelier !!!
Merci de l'astuce, c'est top.
Nom d’une pipe ! C’est génial ! Il me faudrait une dizaine de vie pour en arriver là ! Merci José pour le partage !
Ces vidéos sont geniales... mais avant tous ça... j'aimerais bien réussir à régler la scie- lame pour que ca coupe droit... si l'idée vous vient de faire une explication pour débutante
ca serait bienvenu!
Je découvre ce pas à pas et ces astuces sont très pratiques.
Merci José Das Neves de nous faire participer à ces cours.
bonjour
je ne suis pas partisan du pliage du ruban car certains au pliage ne prennent pas la précaution de ne pas plier le ruban en prenant appui sur la soudure qui est bien souvent plus fragile
bien amicalement etienne
Merci pour cette idée lumineuse, j'adopte !
Merci pour le partage.
Question con, mais une explication sur le bon réglage du guide parallèle c'est possible? Aussi bête que ce soit, j'utilise rarement la SAR pour déligner car je par souvent en "drift" quand je travail au guide je ne sais pas si c'est du au réglage du guide (angle trop ou pas assez ouvert) ma façon de guider la pièce... aucune idée mais je galère un peu à faire un travail propre et répétable en délignage à la scie à ruban. Je suis régulièrement obligé de raboter un ou deux mm de plus pour rattraper le défauts.
Merci d'avance
d'une manière générale je préfère désigner à la scie à format.
pour le réaliser à la scie à ruban, il faut que la lame soit bien tendue, un bon avoyage, que le guide soit bien parallèle à la lame, que les galets latéraux soient bien réglé sans trop de jeu.
de nombreux paramètres sont à prendre en considération.
J'utilise avec bonheur un vieux guide à parallélogramme et à balancier ajustable avec 2 vis pour être parallèle au trait de scie comme ici
bonjour je trouve qu'il aurait été plus sioux c est de mettre un éclairage permanent
je scie assis cela évite de se casser le dos
etienne
bonjour Étienne, oui c'est une très bonne idée.
