Salut à tous,
grand adepte de la gruminette, j'ai entrepris il y a quelques années d'en fabriquer une muni à l'époque d'une meuleuse d'angle et d'un poste inverter. Après quelques années d'utilisation, des soudures fragiles, un guidage bancale et un réglage approximatif m'ont conduit à renouveler l'expérience ! mieux équipé et plus aguerris je vous propose les détails de la réalisation de celle-ci. Vous l'aurez compris pas l'ombre d'un copeau dans cette réalisation !
c'est mon premier pas à pas et mes premières expériences de tournage ou certaines photos vont sans aucun doute choquer des membres expérimentés. merci pour votre indulgence et votre bienveillance
Liste des articles
Système de réglage de hauteur

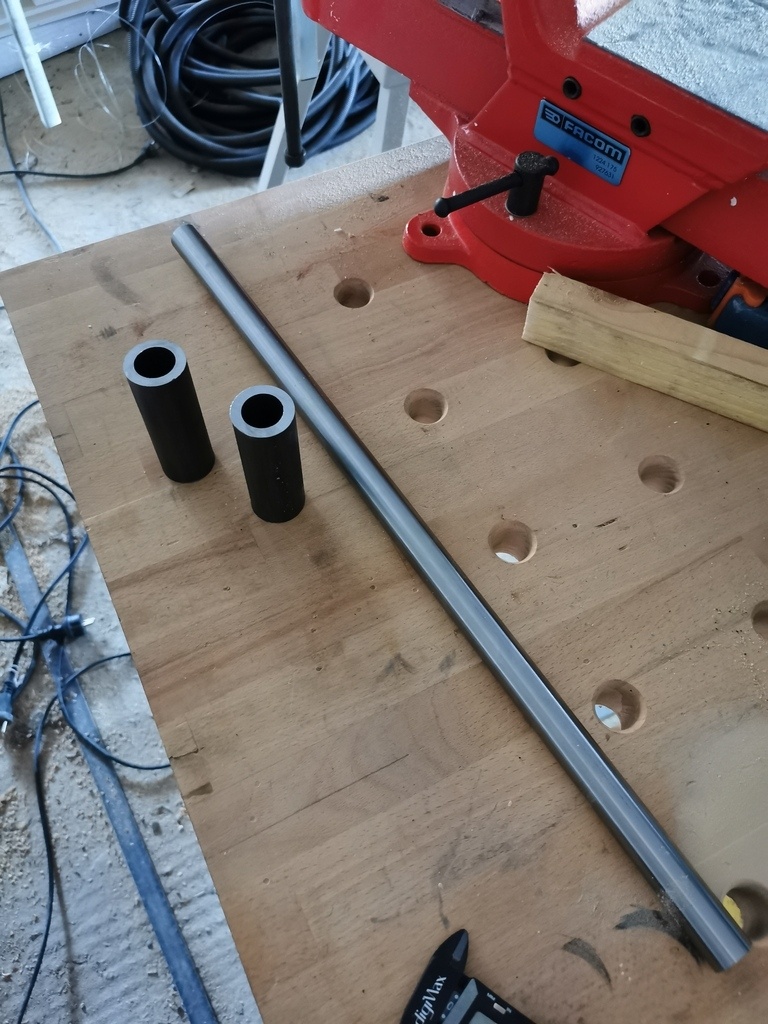

gros point noir de ma première réalisation le système de guidage de hauteur de coupe. Composé d'un tube de 25 inséré dans un tube de 30 je vous laisse imaginer le jeu... Ajoutez à cela des coulisseaux pas d'équerre le réglage et l'incidence sur le guide étaient plus que limite voir dangereux.. Pour la version 2020 j'ai opté pour du rond de 30 percés à 20 et des axes rectifiés de 20 en acier 42CD4.

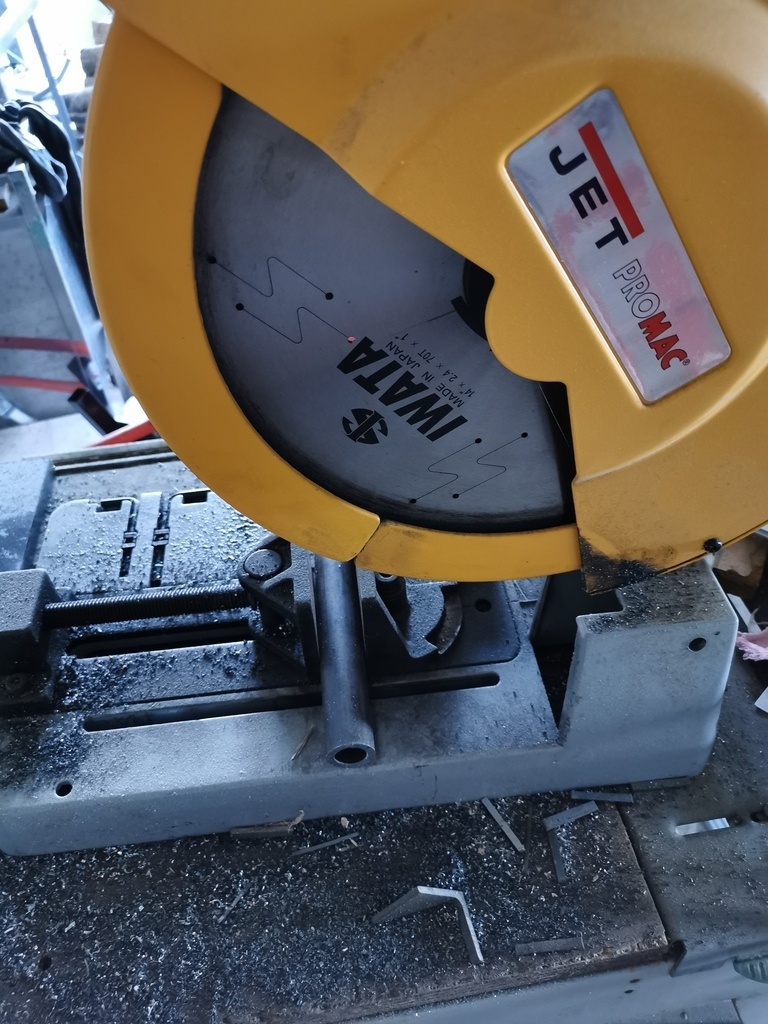

Après avoir coupé les tubes à longueur un réalésage a été nécessaire car bien que vendu avec un diamètre intérieur de 20 la tolérance du fabricant (en ma défaveur sur ce coup !) empêchait mon axe de coulisser pour quelques dixièmes.

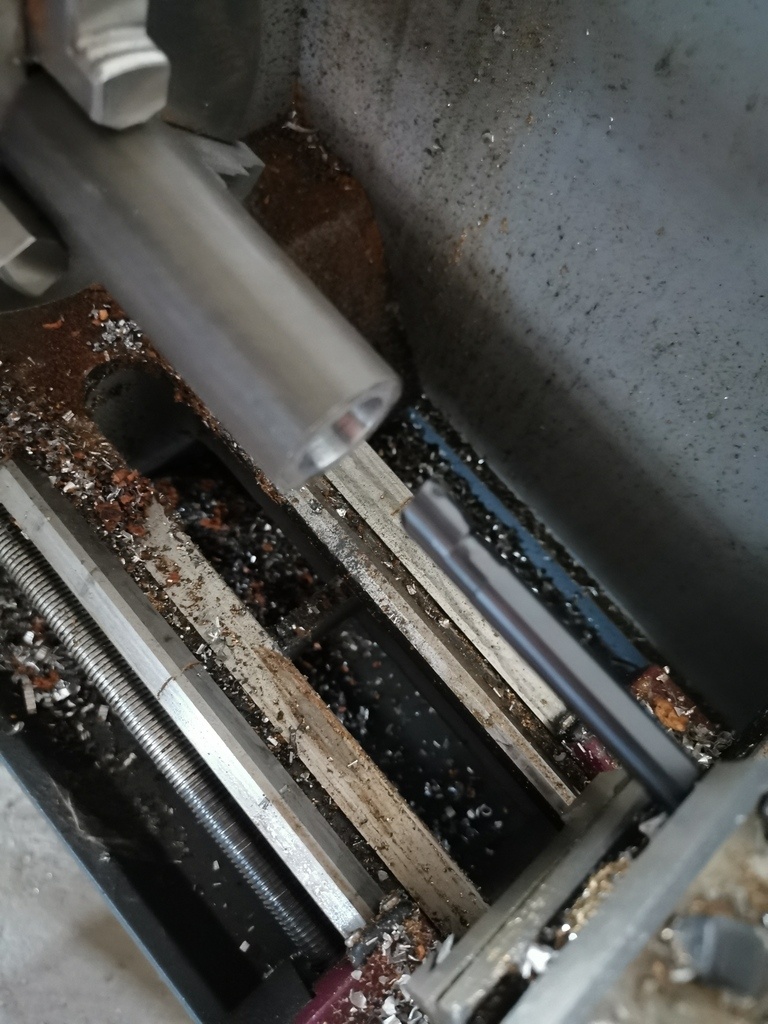

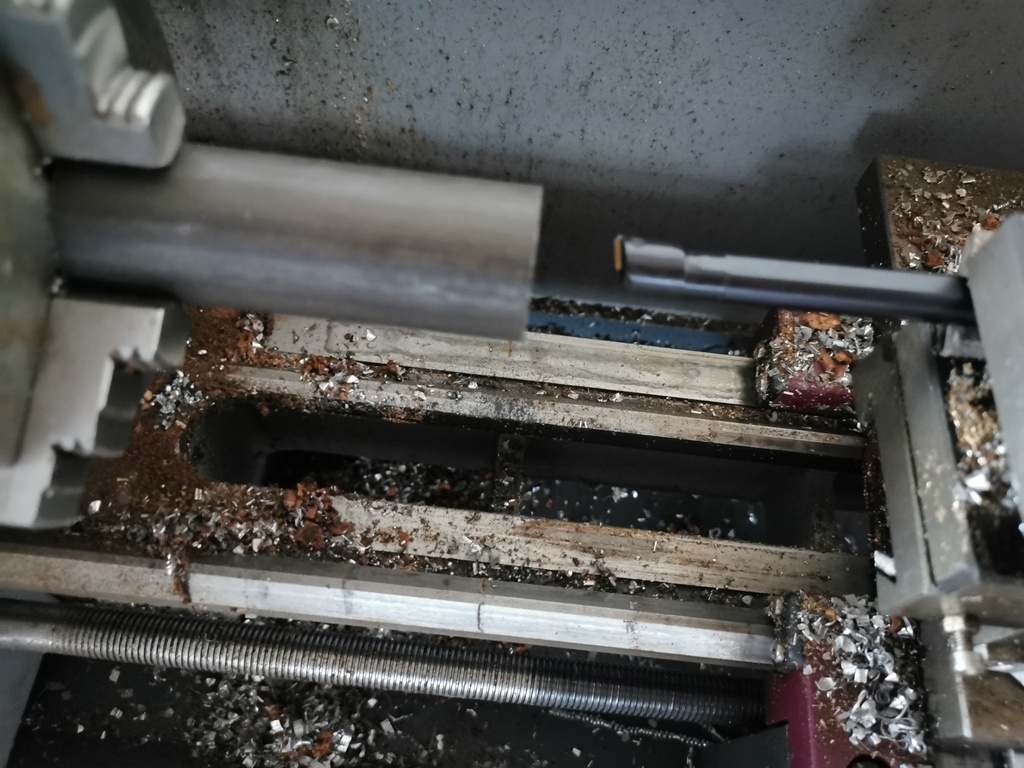

la première opération de tournage a donc consisté a élargir le trou. Vous noterez sur la photo ci dessous le montage de l'outil.. à l'envers. A ma décharge la première vidéo youtube qui décrit cette opération d'usinage est un prof de l'AFPA qui indique ce mode opératoire.. L'outil est également très (trop) sorti de la tourelle. L'idéal aurait été de disposer d'un alésoir mais que je ne possède pas. L'opération s'est néanmoins très bien passée.

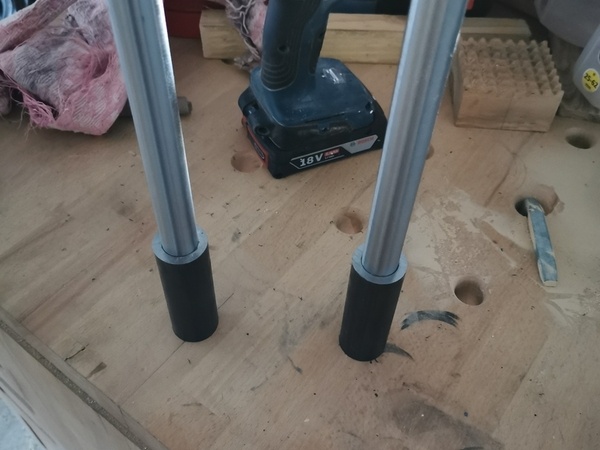

l'alésage terminée le jeu est quasi inexistant et le coulissement fluide

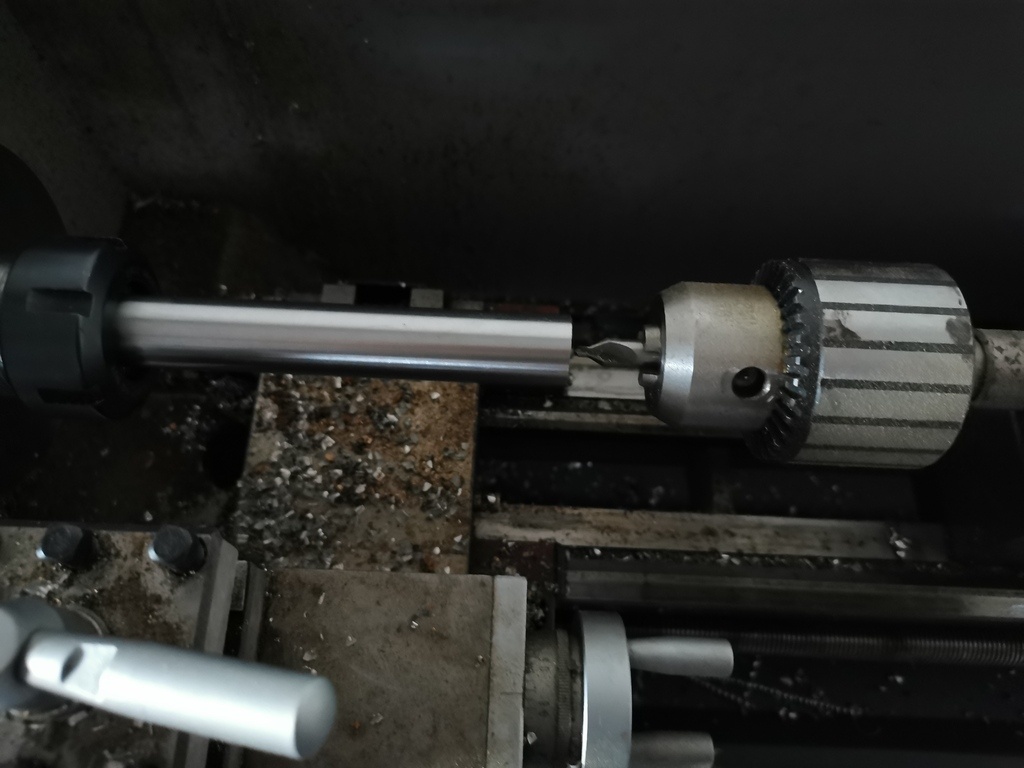

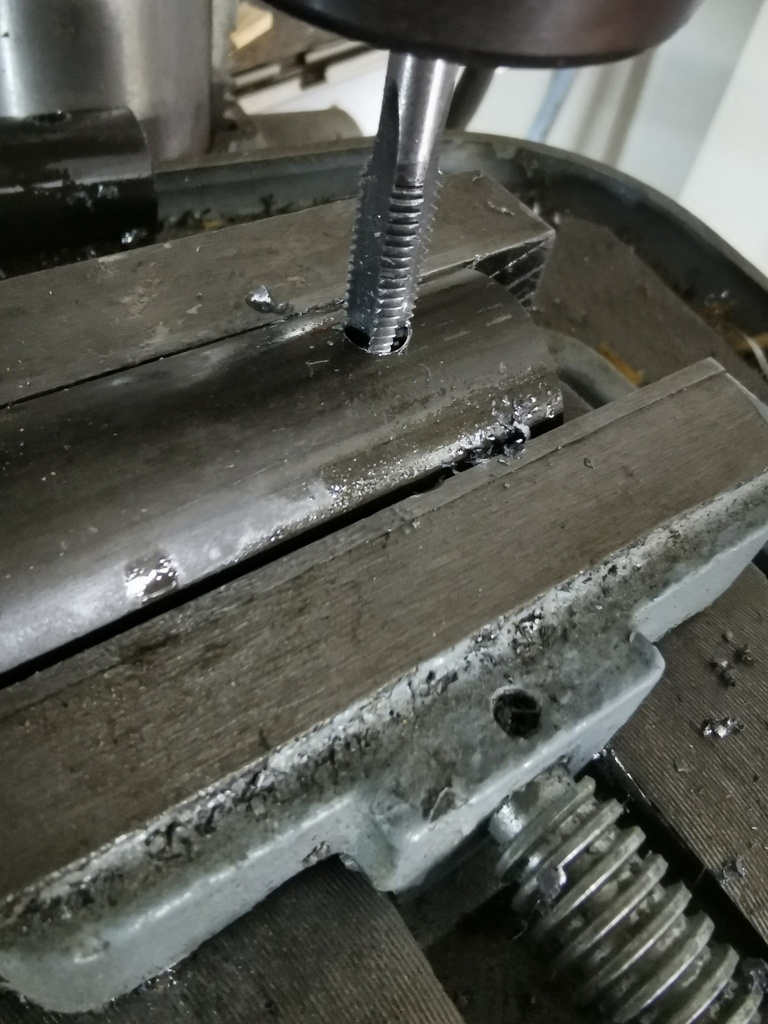

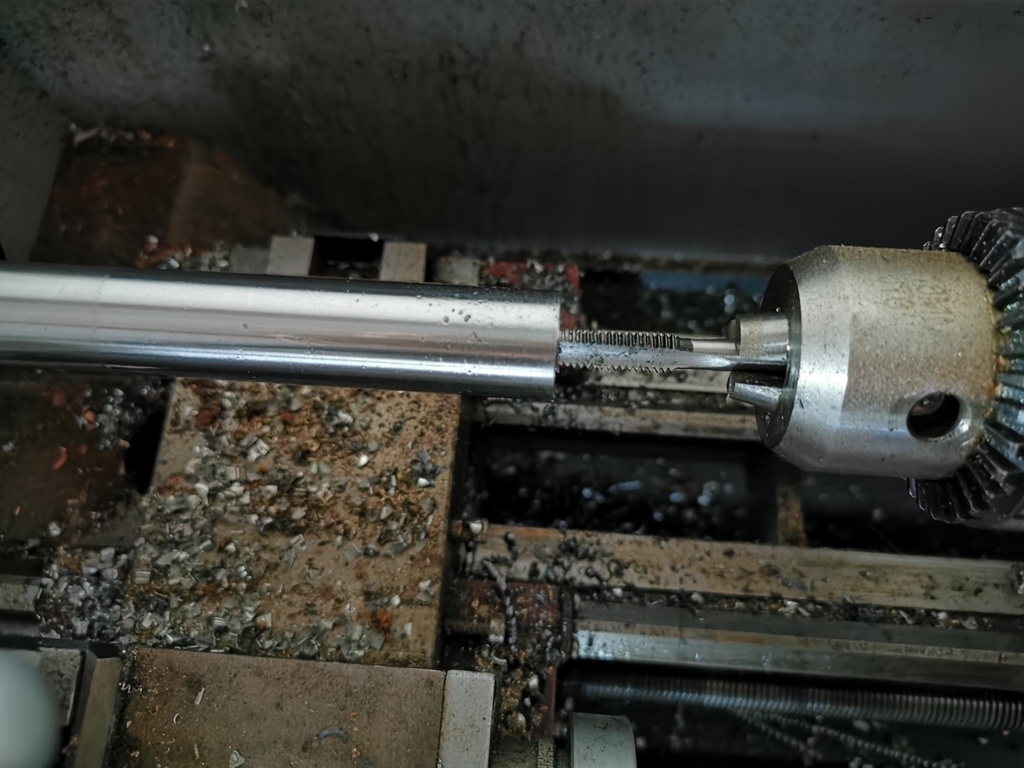

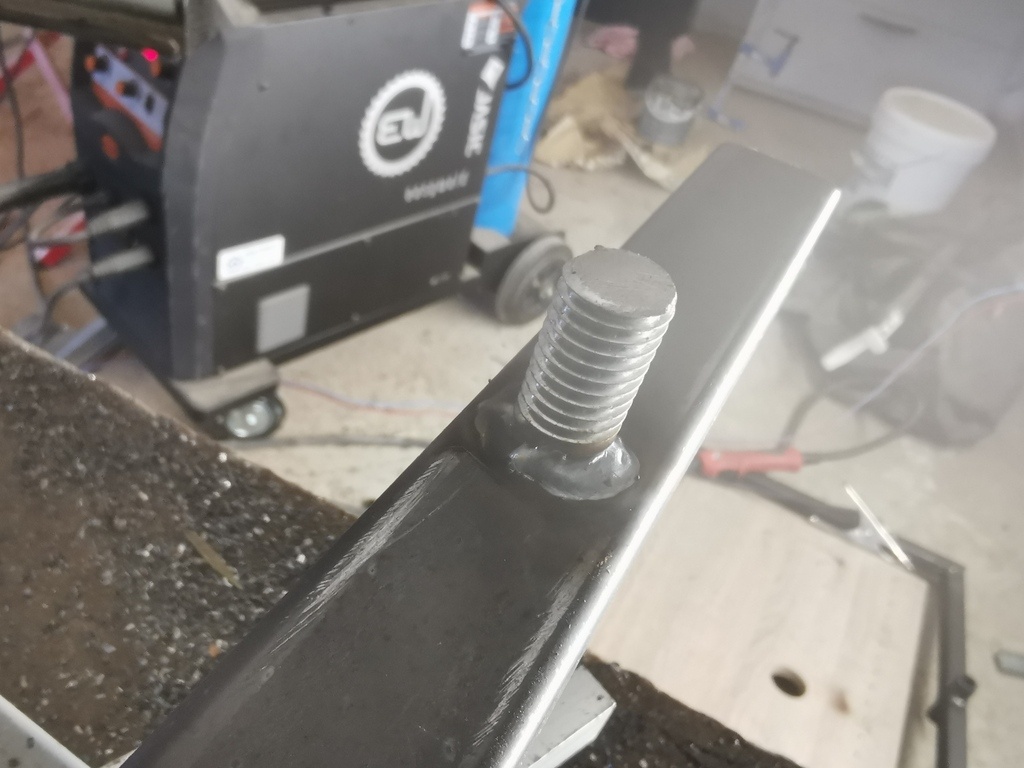

Sur ma précédente gruminette j'avais opté pour un serrage du guide par pincement pour éviter de le percer. Je trouve le système pas top et pas pratique pour trois raisons. La première : le guide est maintenu en force entre deux tubes. Un fer plat permet d'assurer l'écartement pour que la chaine ne le touche pas. Sauf qu'en cas de détente de la chaine il est possible qu'elle vienne toucher la pince et ruiner l'affutage ou pire se rompre. La seconde est la pénibilité a mettre le guide dedans ! Enfin la dernière, le serrage de la pince est assuré par deux écrous qui une fois serrés ont tendances à faire fléchir les barres qui emprisonnent le guide . C'est pour moi autant de chance de desserrage du système. J'ai donc cette fois ci percé mon guide. J'ai commencé par percé et tarauder M8 mes axes. Attention le taraudage n'est pas effectué au tour. Je me sers simplement du mandrin pour rester dans l'axe et amorcer l'opération qui sera réalisé ensuite au tourne à gauche en trois passes (ébauche intermédiaire et finition)
une fois l'opération terminée

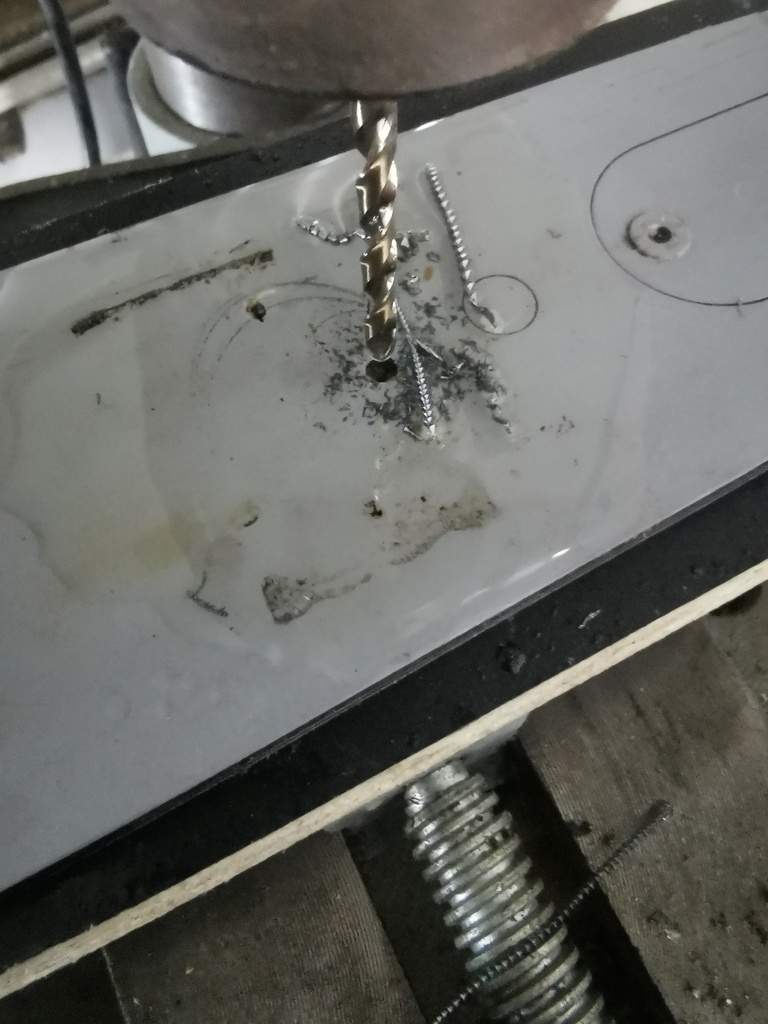

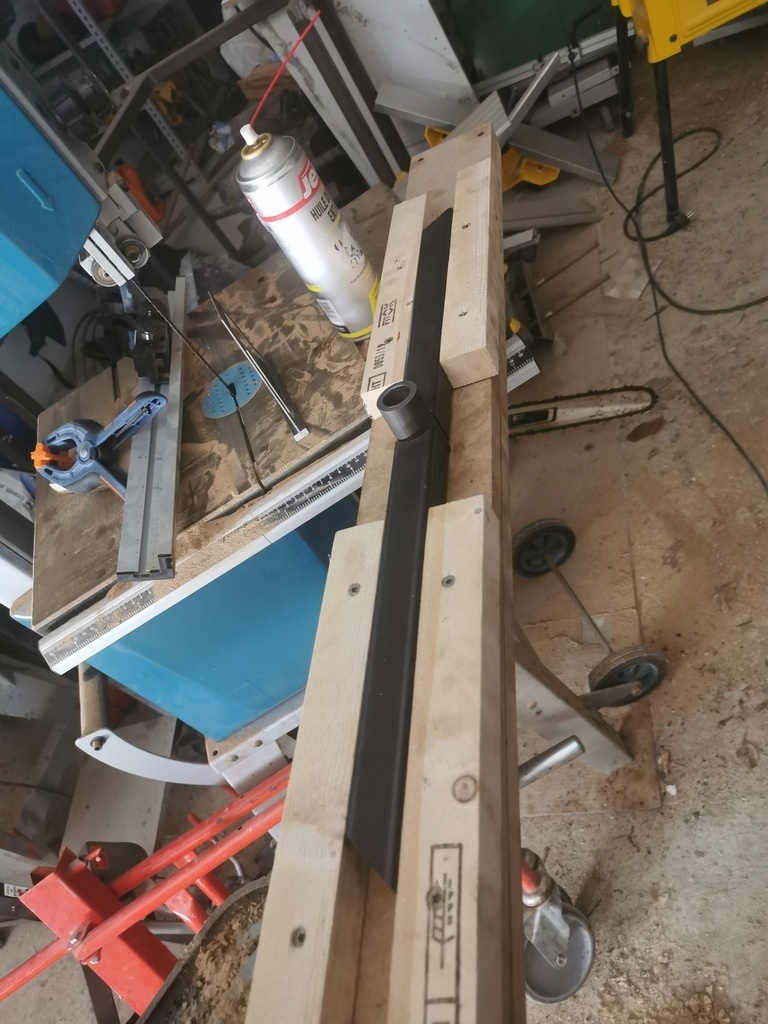

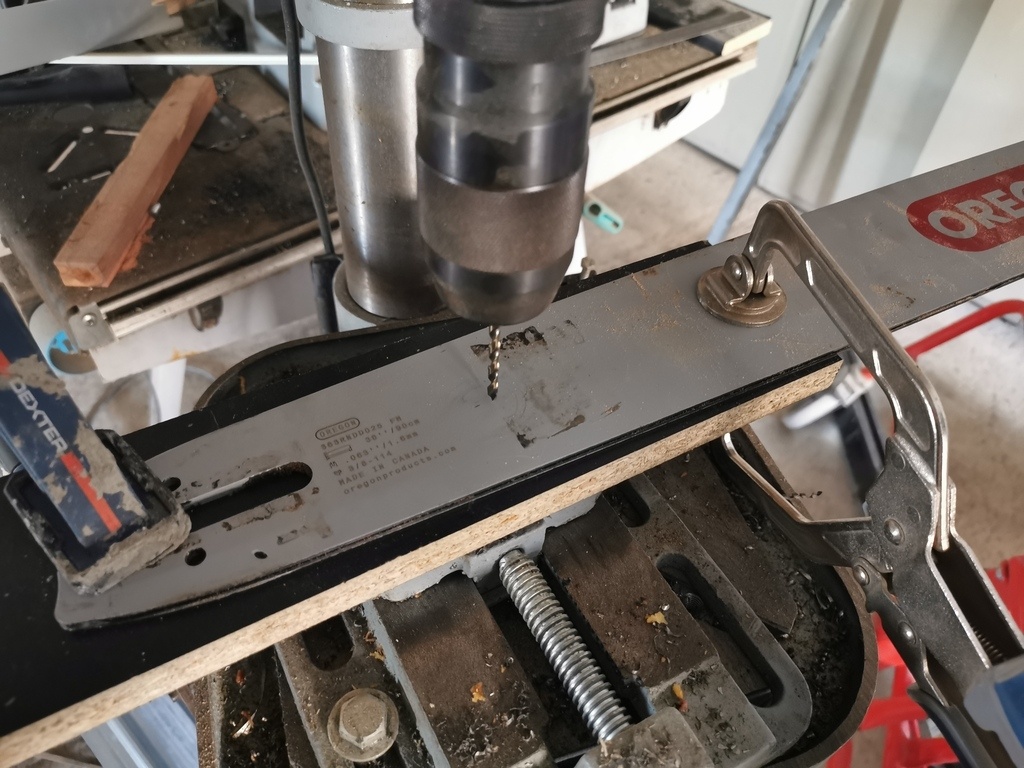

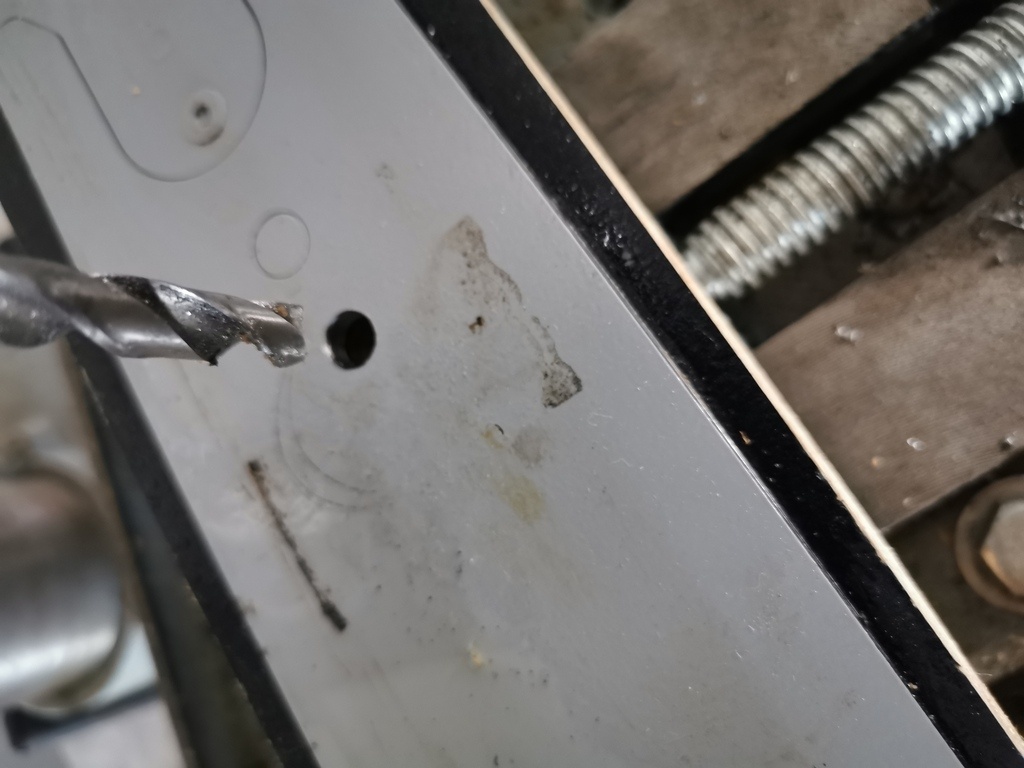

ensuite le perçage du guide. Etape redoutée à la lecture d'autres forums pour une opération qui semble nécessiter des forets de compétition !! j'ai lu que certains employé des forêts à béton !! des forêts HSS Bosch ont largement suffit à transpercer sans peine le guide en acier plein. Premier perçage à 4 puis 8

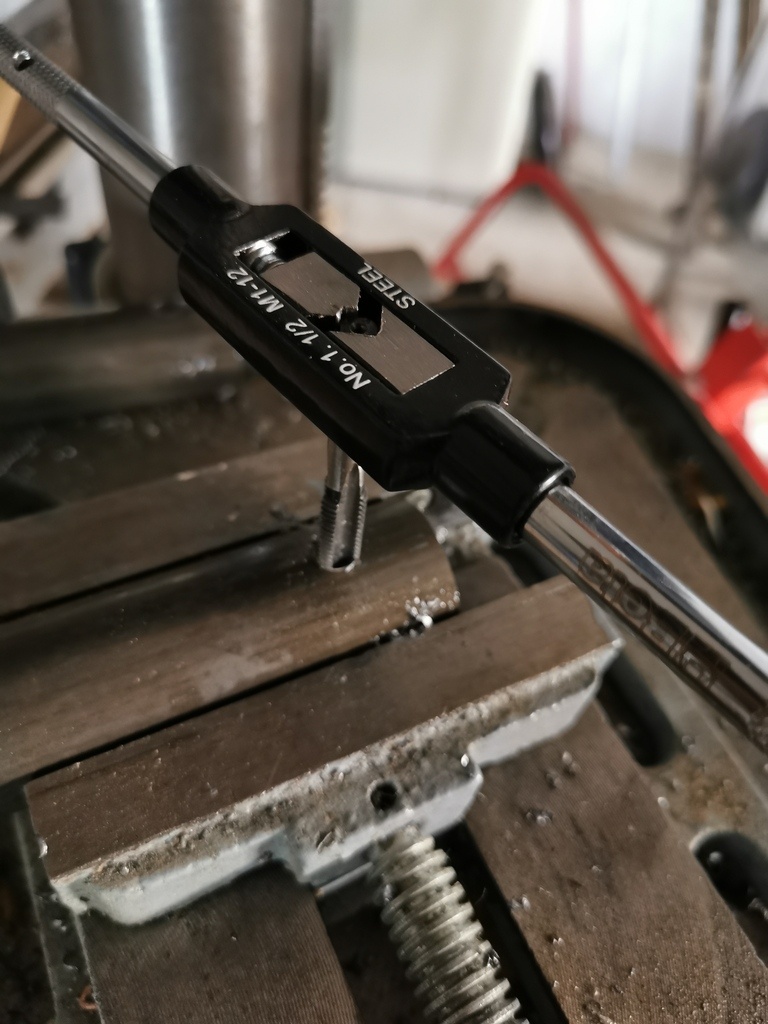

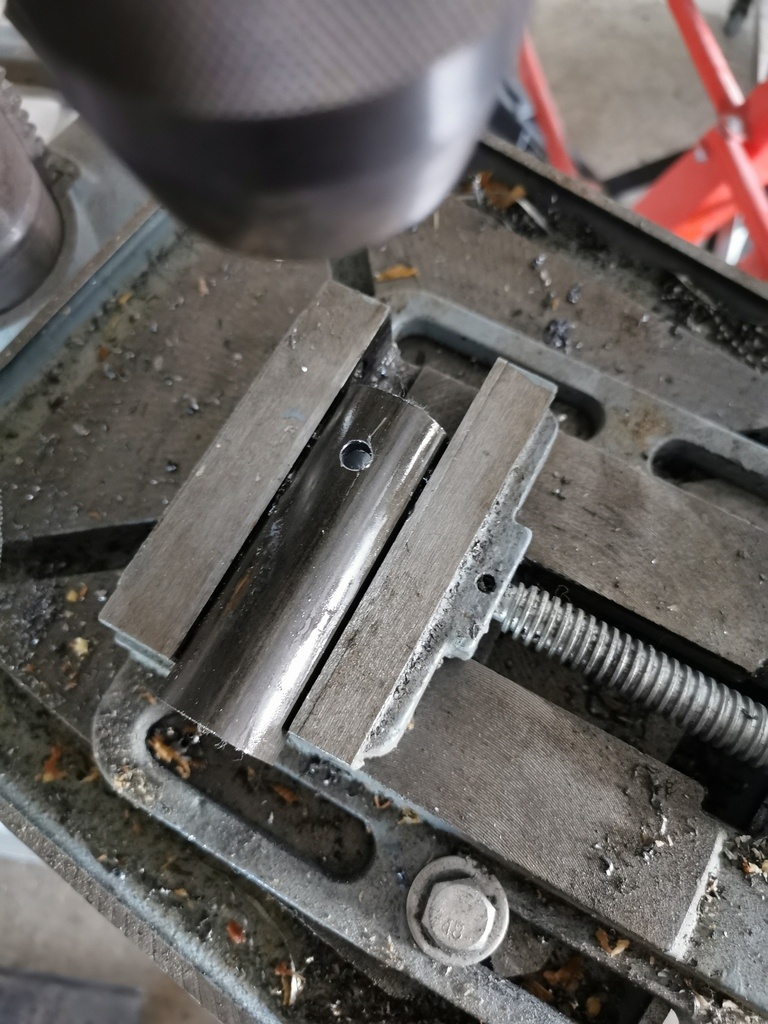

étape suivante perçage et taraudage des guides afin de pouvoir bloquer à la hauteur désirée

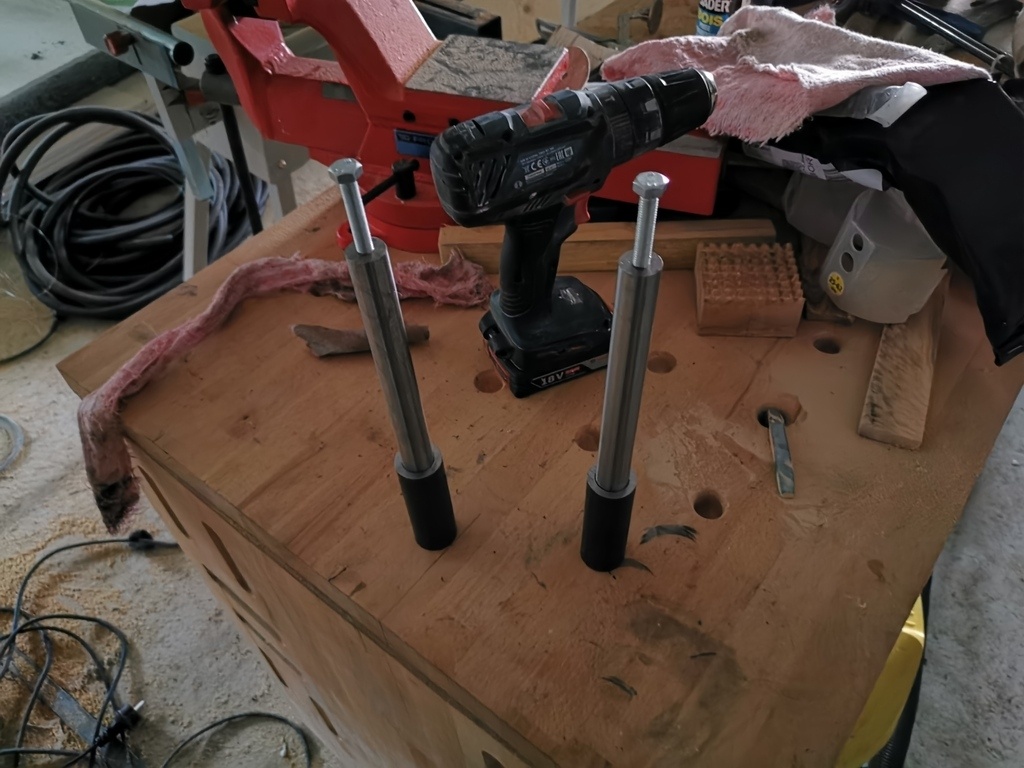

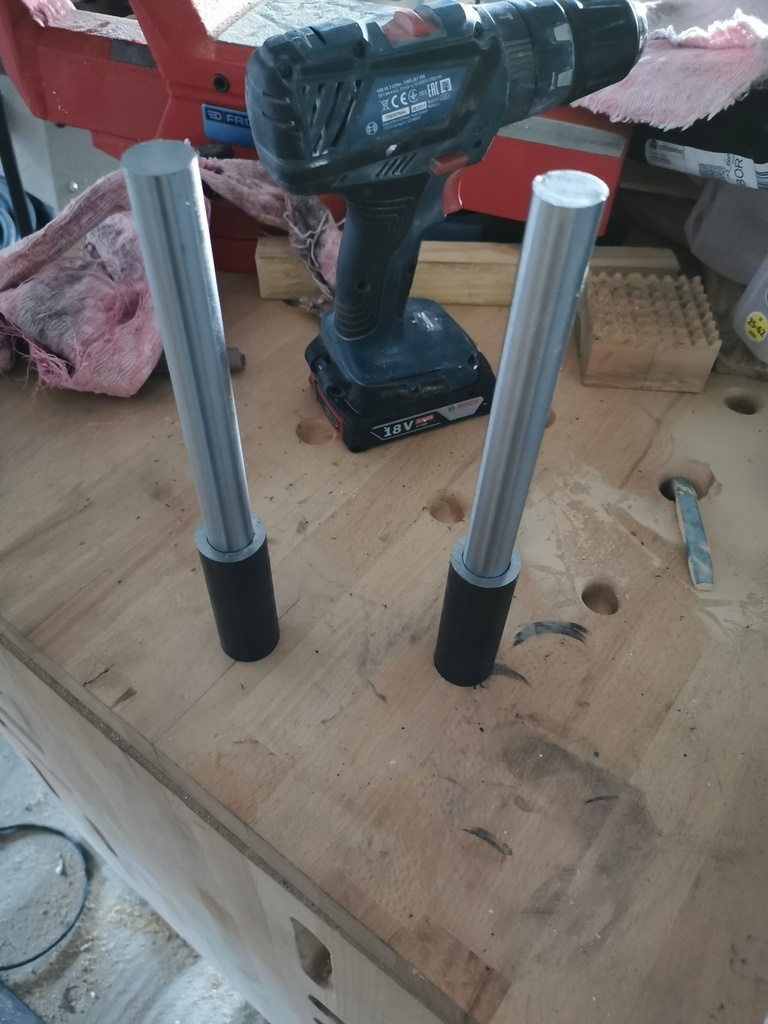

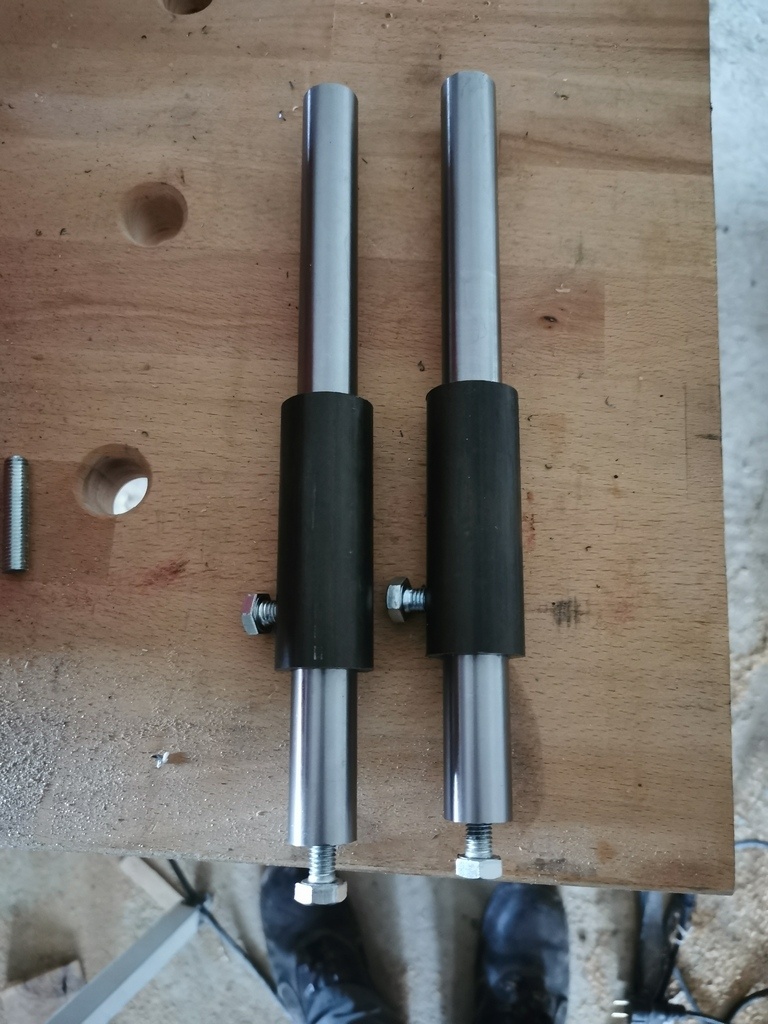

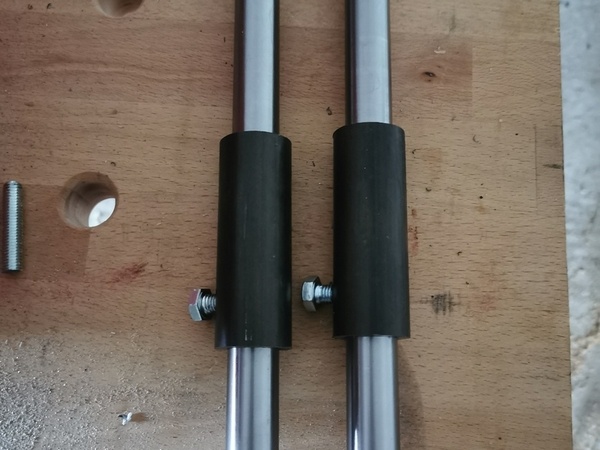

le tout monté

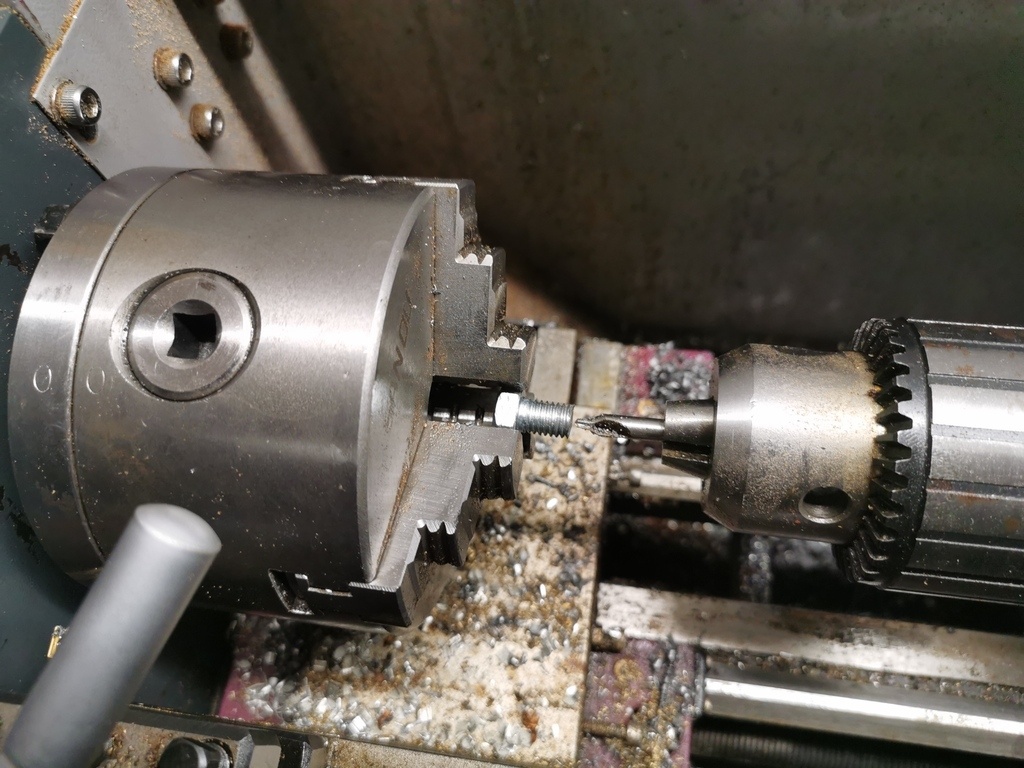

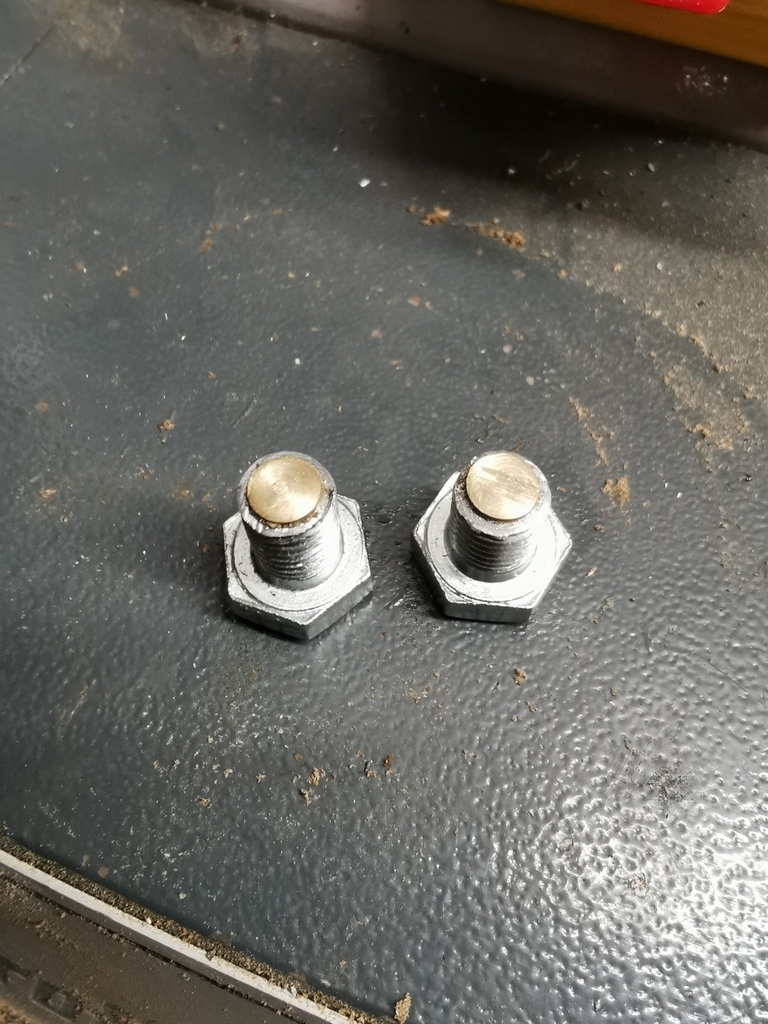

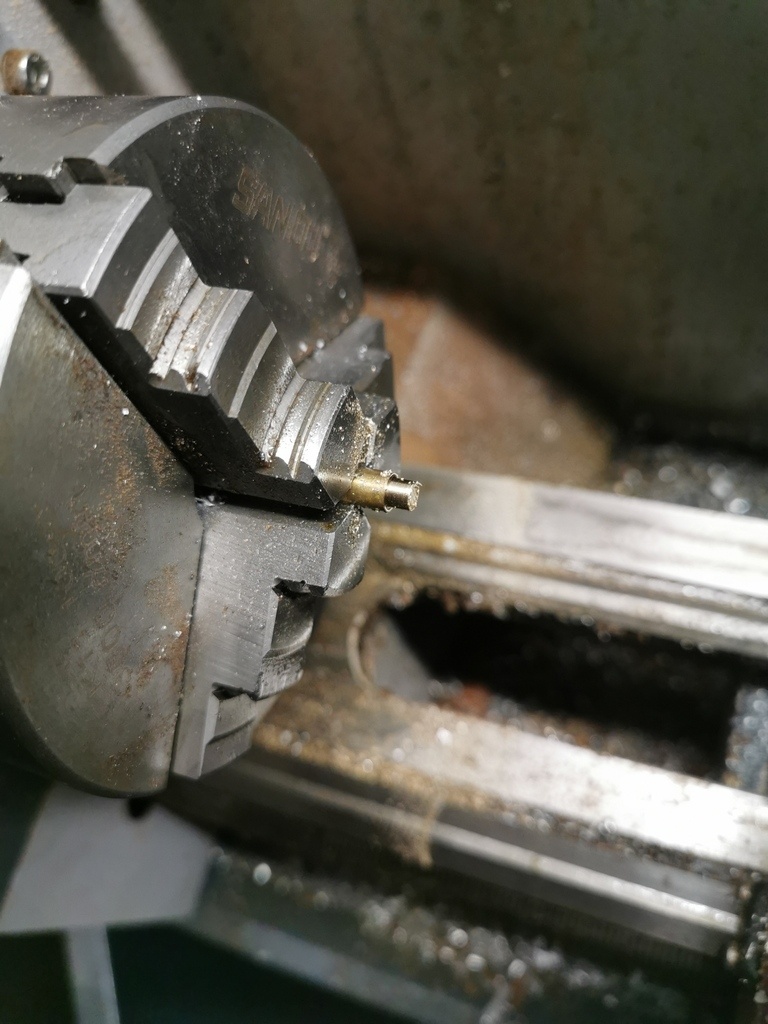

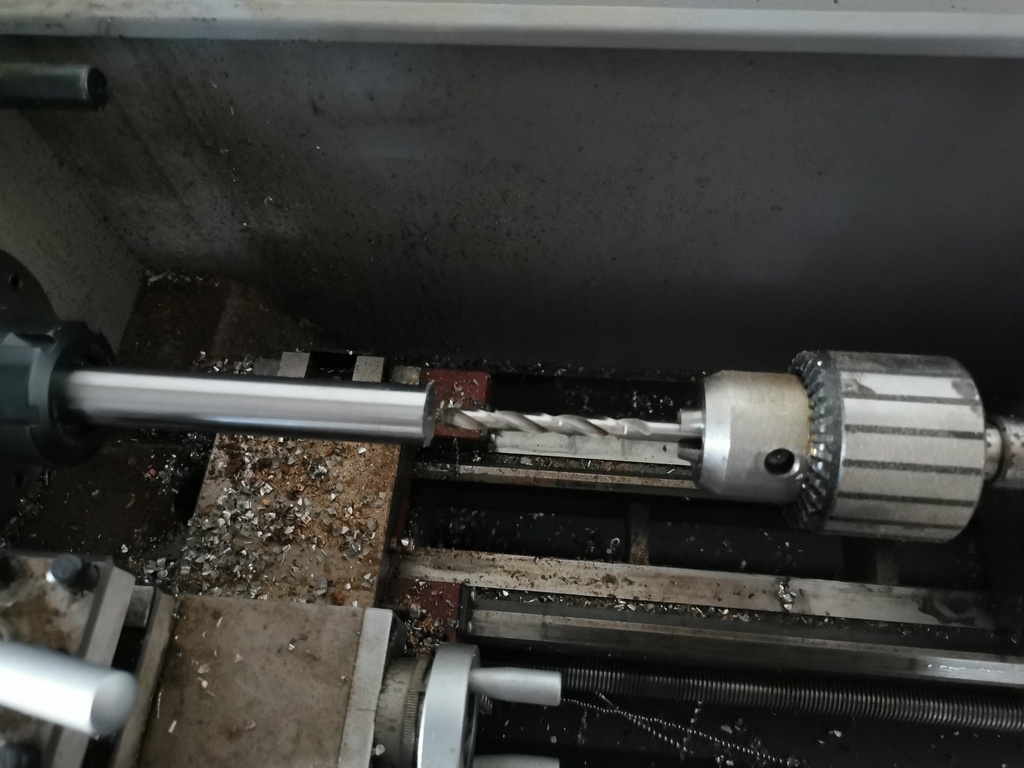

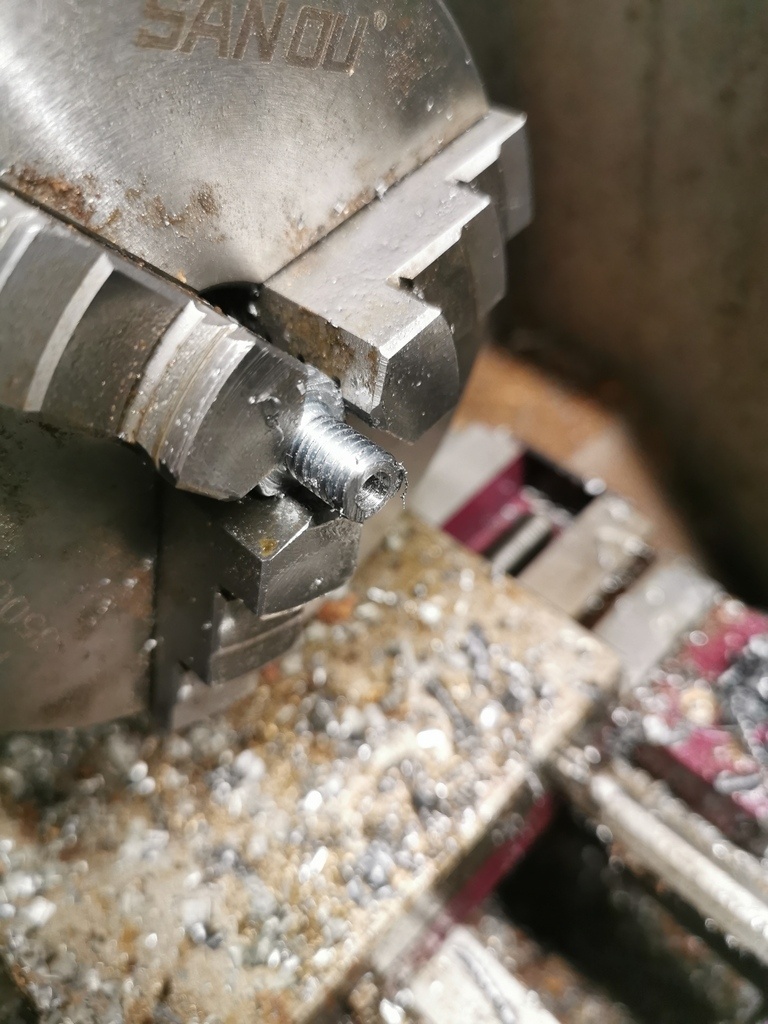

mon ami et "prof" de tournage m'a conseillé de réalisé deux tétines en laiton afin de ne pas marquer les axes. Vous noterez l'erreur sur la première et la seconde photo lors du perçage ou la mise en place d'un bête écrou en plus aurait augmenté la surface de serrage dans mon mandrin.

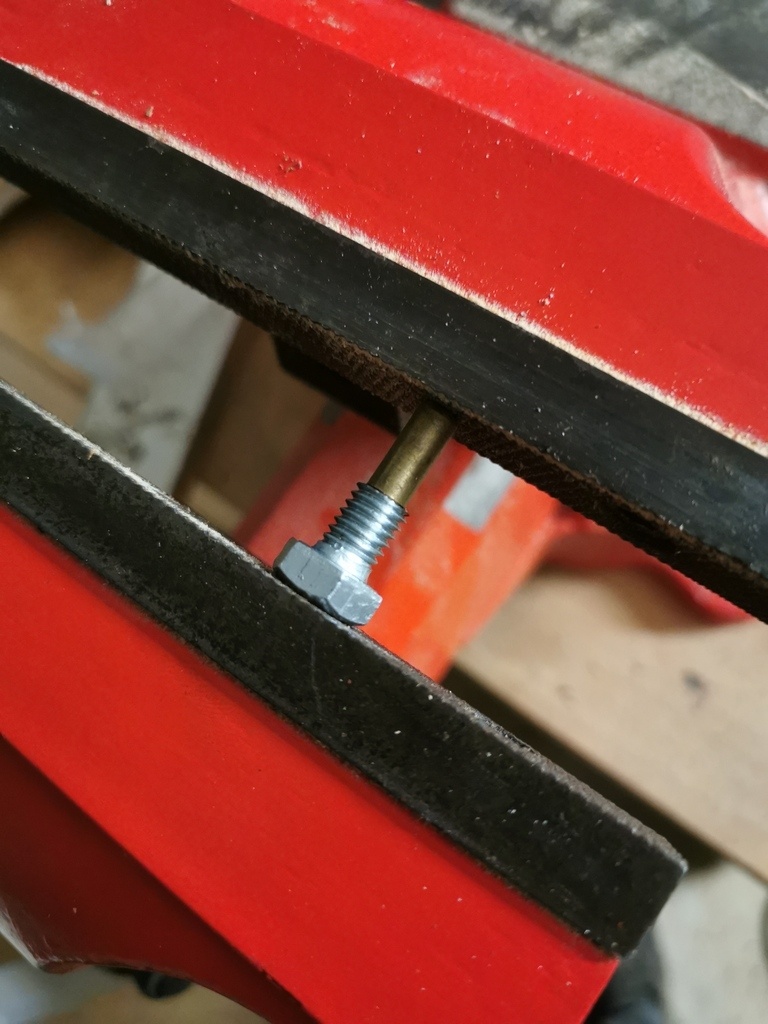

on rentre la tétine en force et on ajuste la longueur pour terminer la partie guidage
Réalisation du cadre et fin

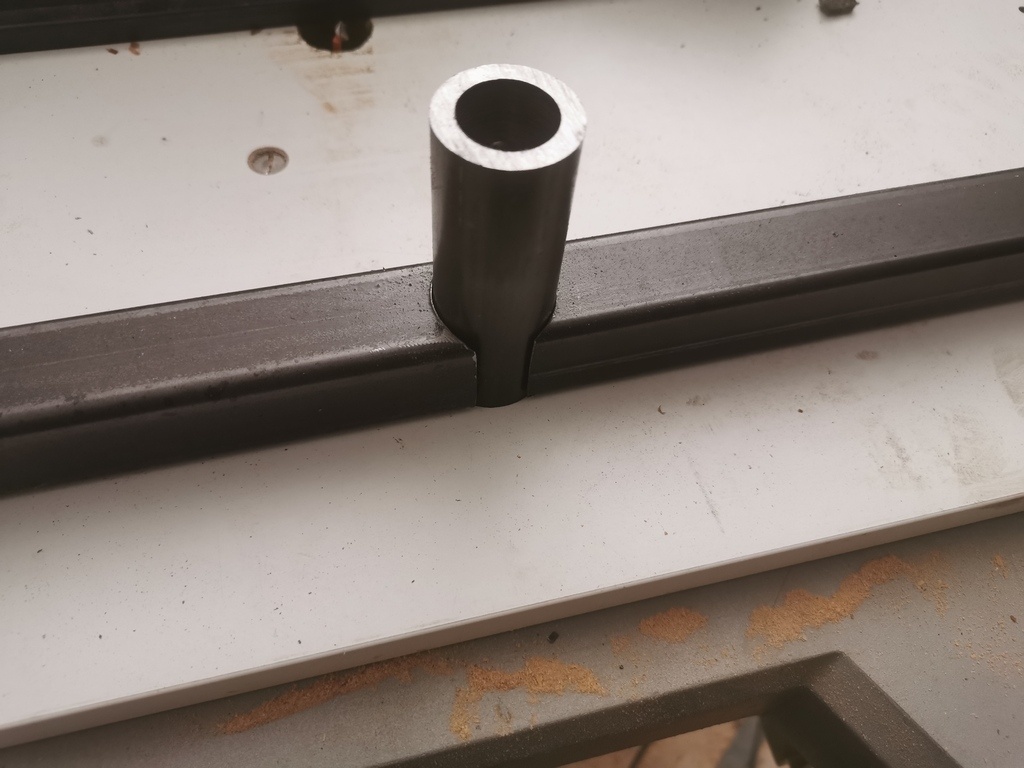

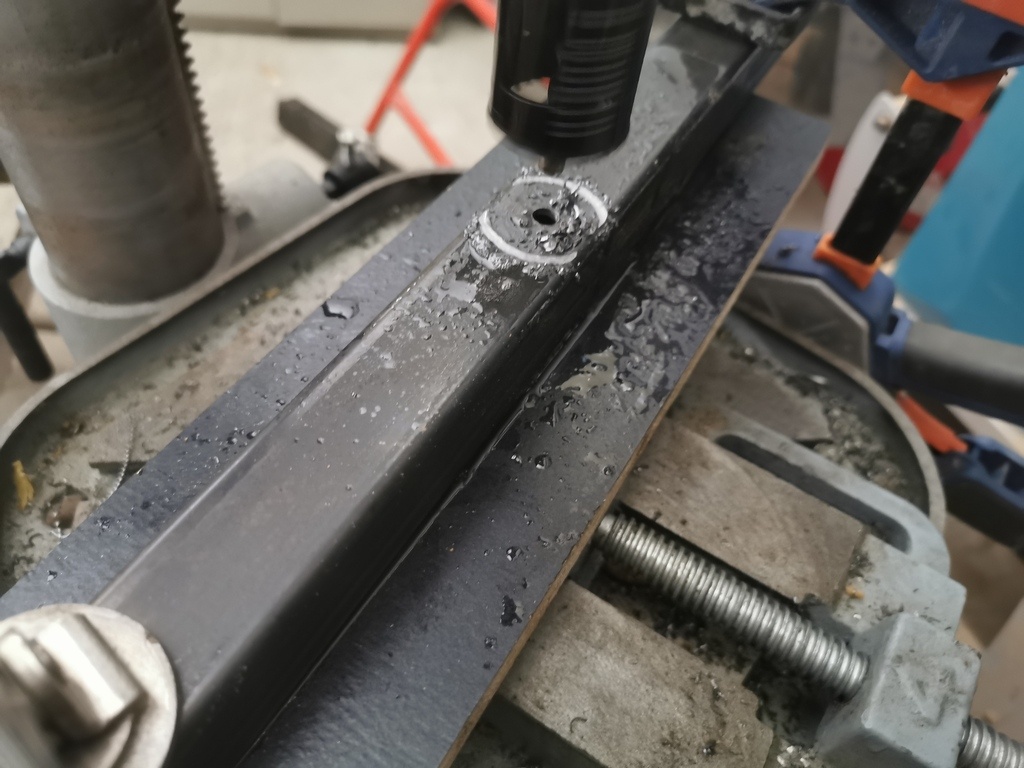

la réalisation du cadre est réalisée en tube de 30. Les soudures sont réalisées au poste semi auto. Pour la partie devant accueillir les coulisseaux je réalise un perçage avec une scie cloche de 32 dans mes tubes afin que ceux-ci épouse la forme.

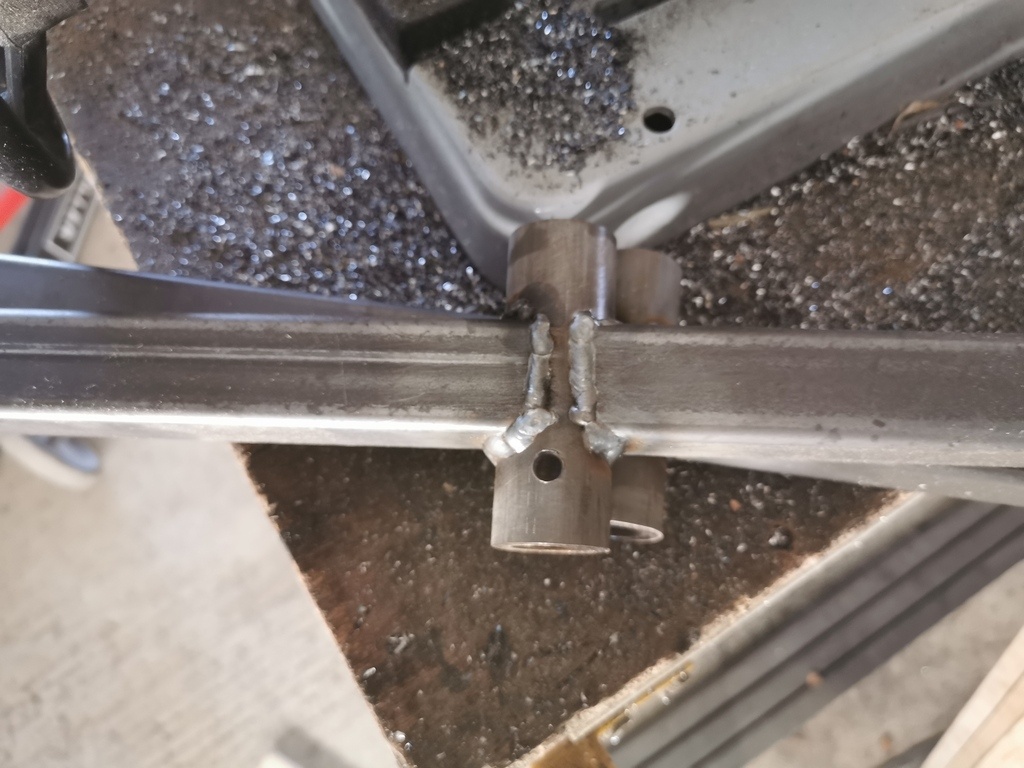

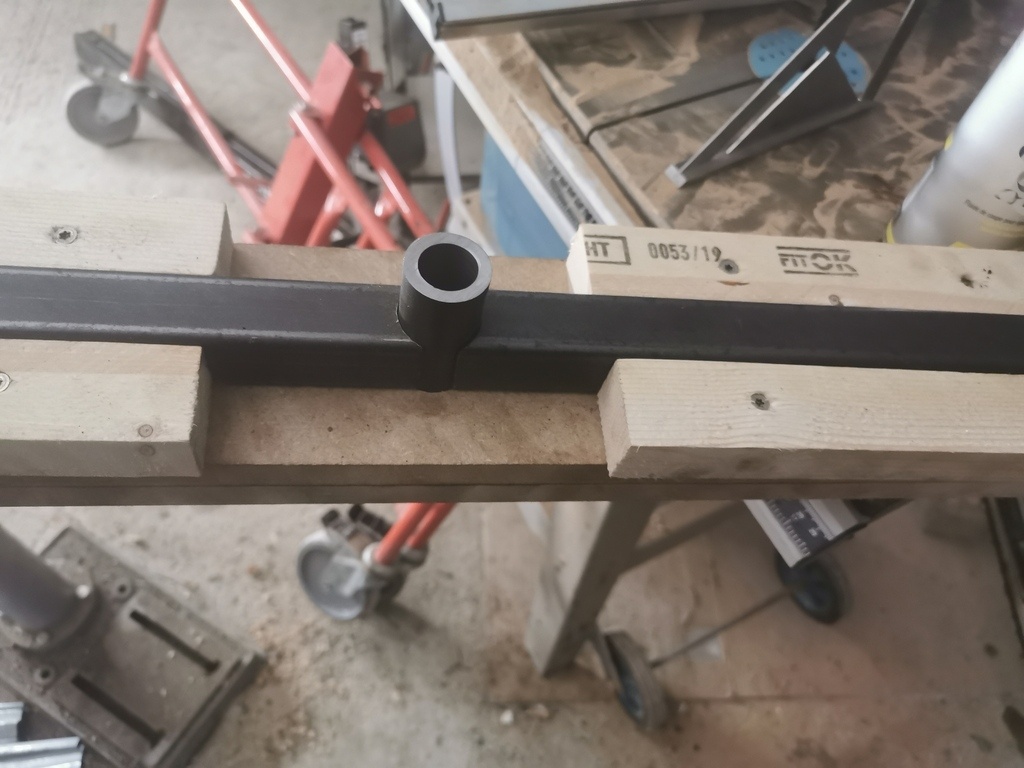

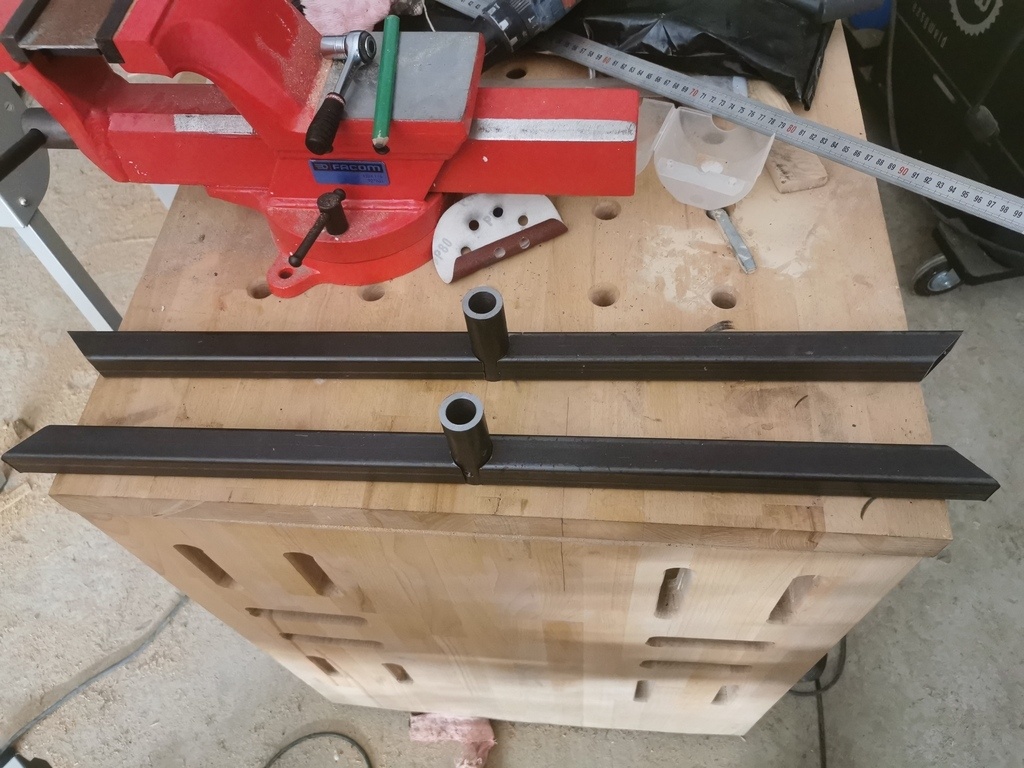

je souhaite que mes coulisseaux dépassent sous mon cadre de manière à ce que quand mon guide lame est plaquée dessus j'obtienne un réglage pour des planches de 25 mm d'épaisseur. Afin d'obtenir ce décalage et pour maintenir mes barres de 30 en place je réalisé un gabarit pour maintenir l'ensemble afin d'éviter au maximum les déformations liées à la soudure.

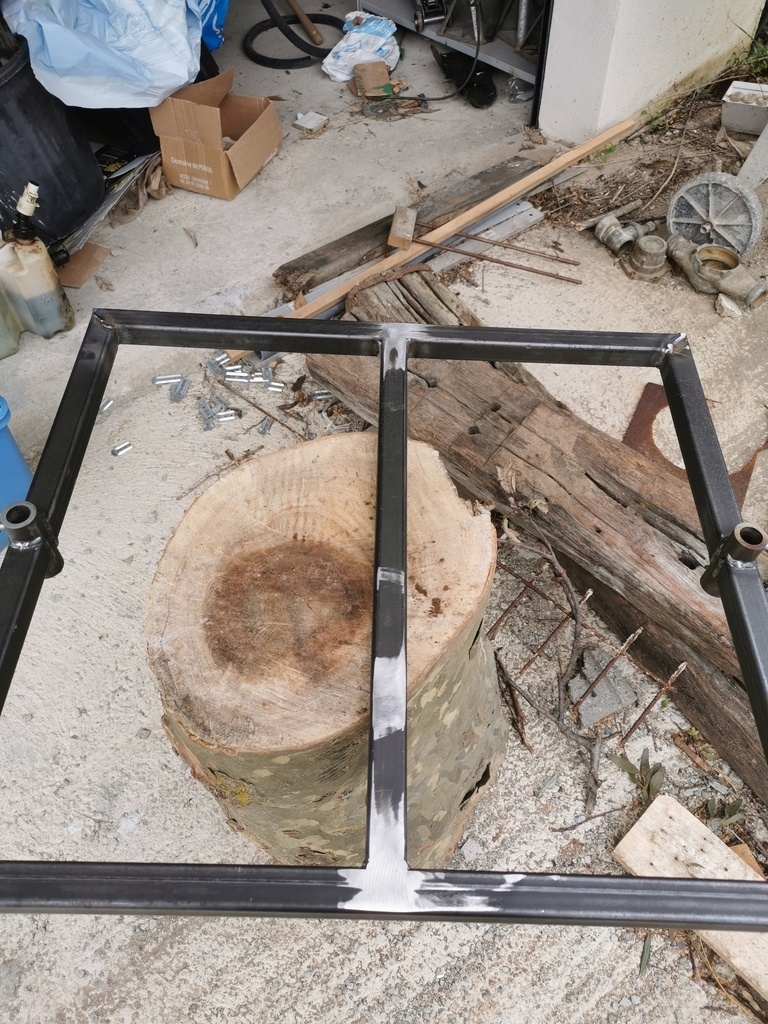

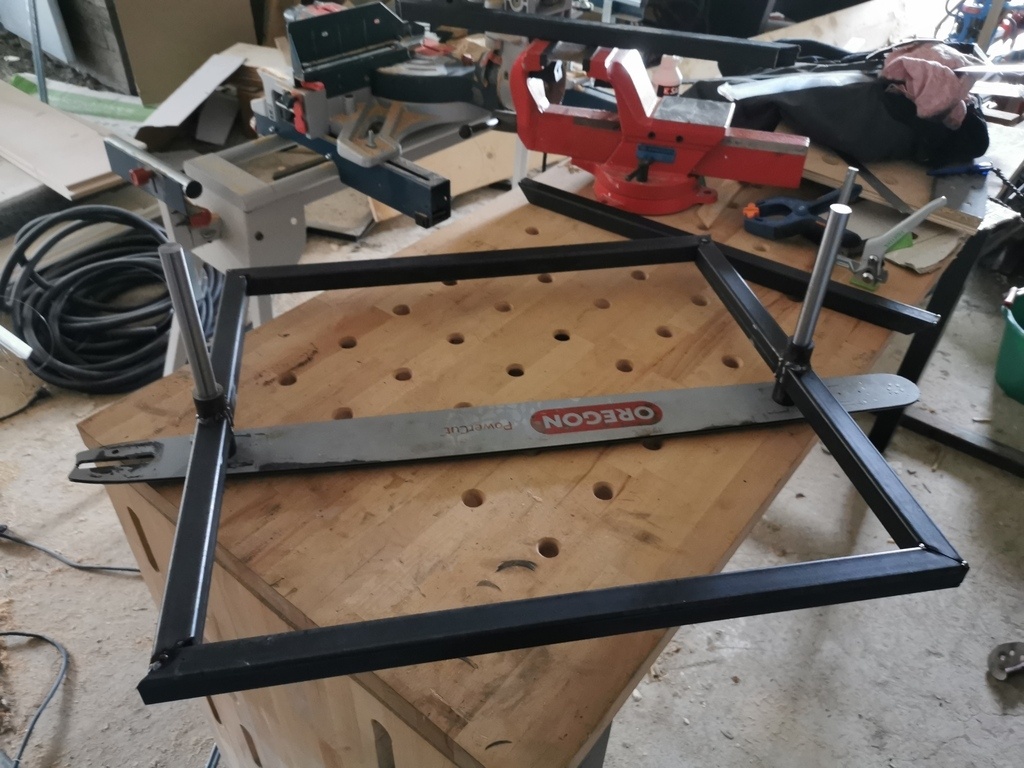

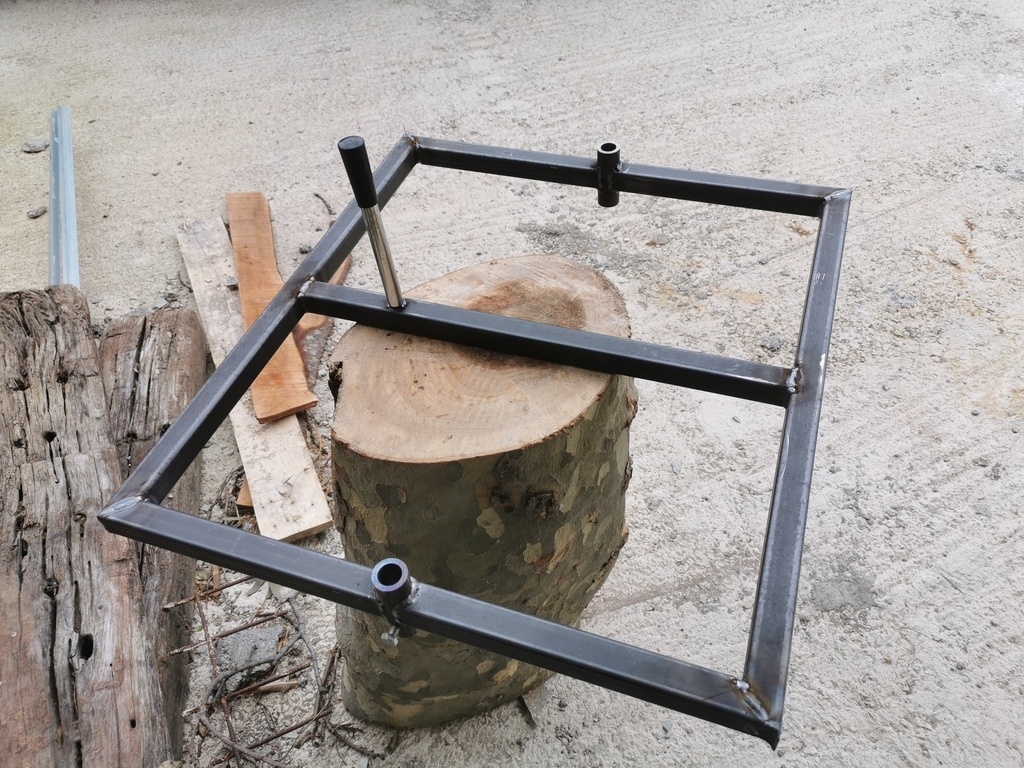

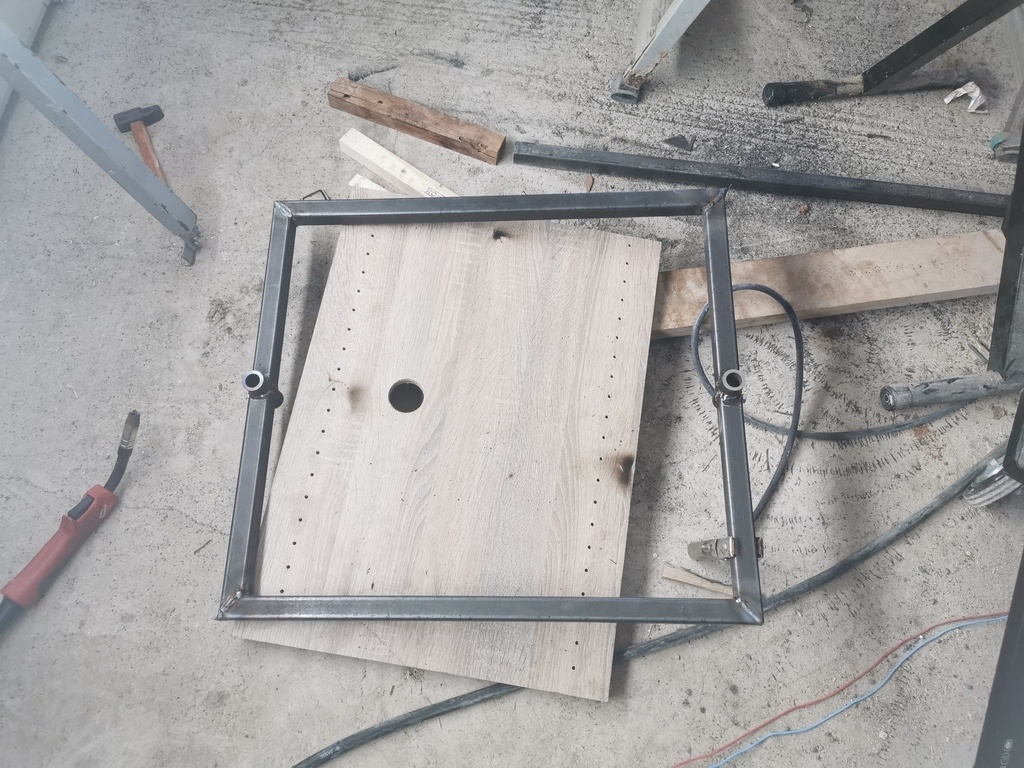

le cadre est ensuite assemblée. Vous noterez un défaut de mesure avec un dépassement des barres de 30 qui sera rattrapé par la suite
je prépare ensuite une autre section de 30 qui viendra accueillir une poignée de récupération permettant d'accompagner la gruminette lors de son utilisation.

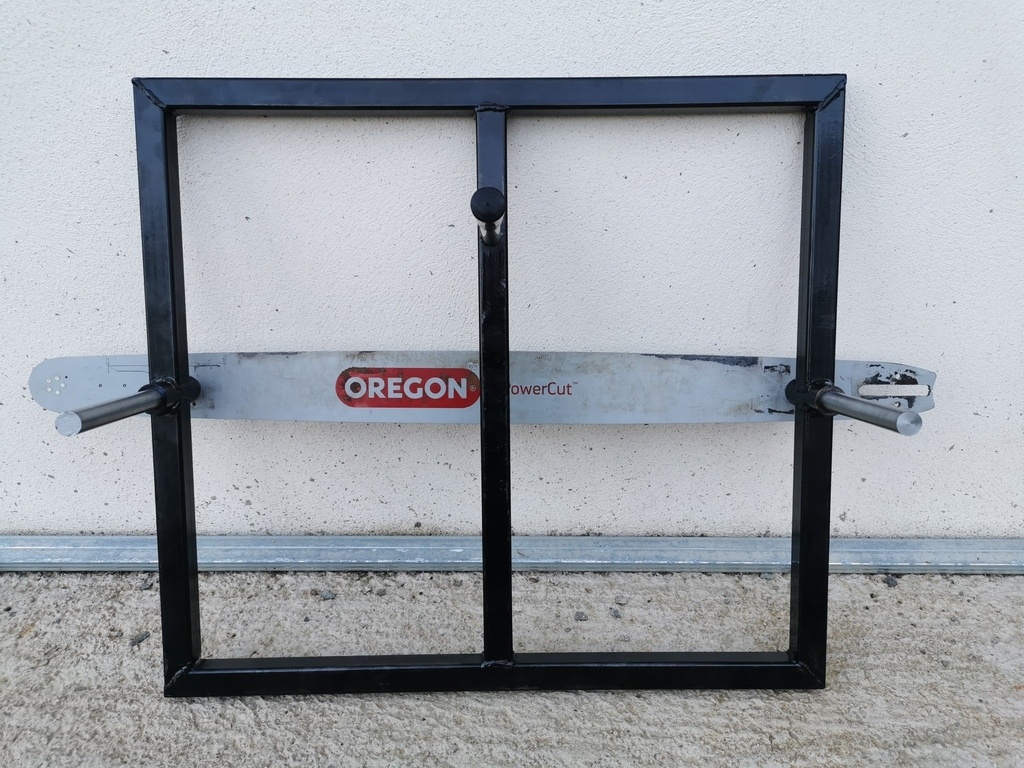

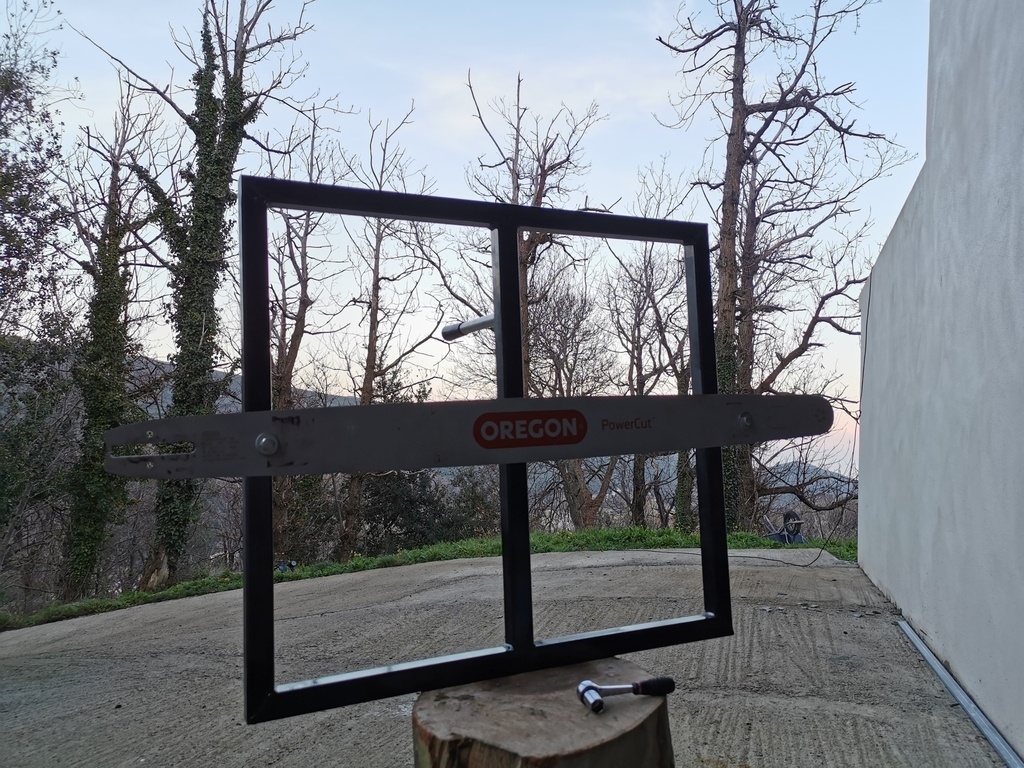

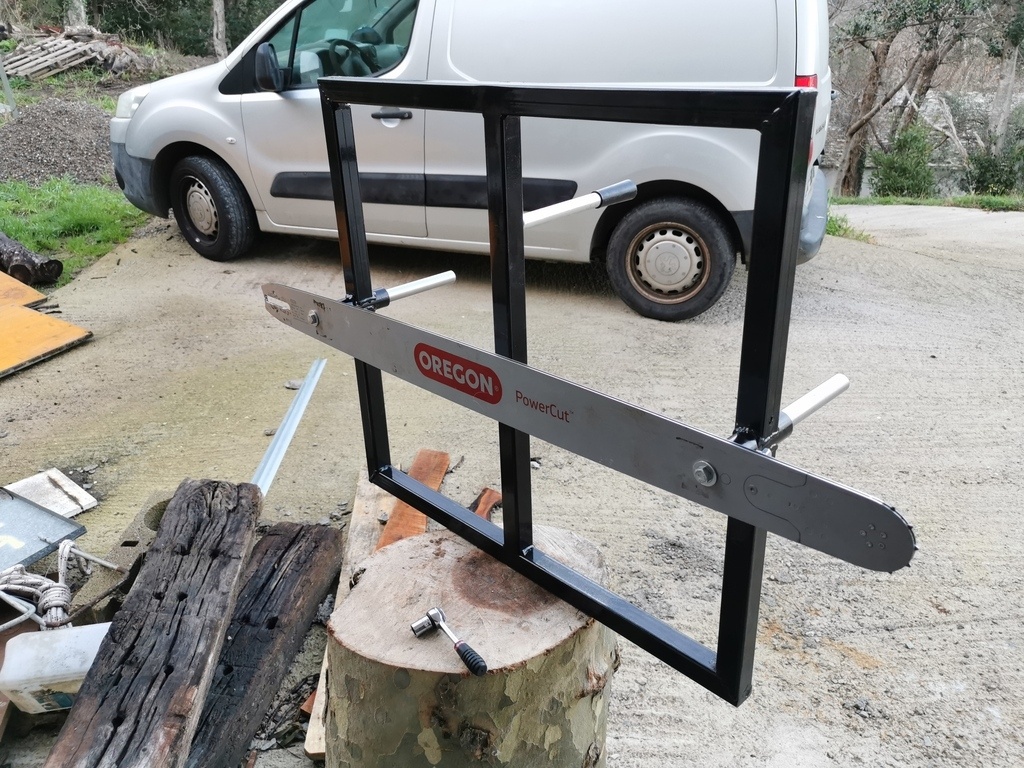

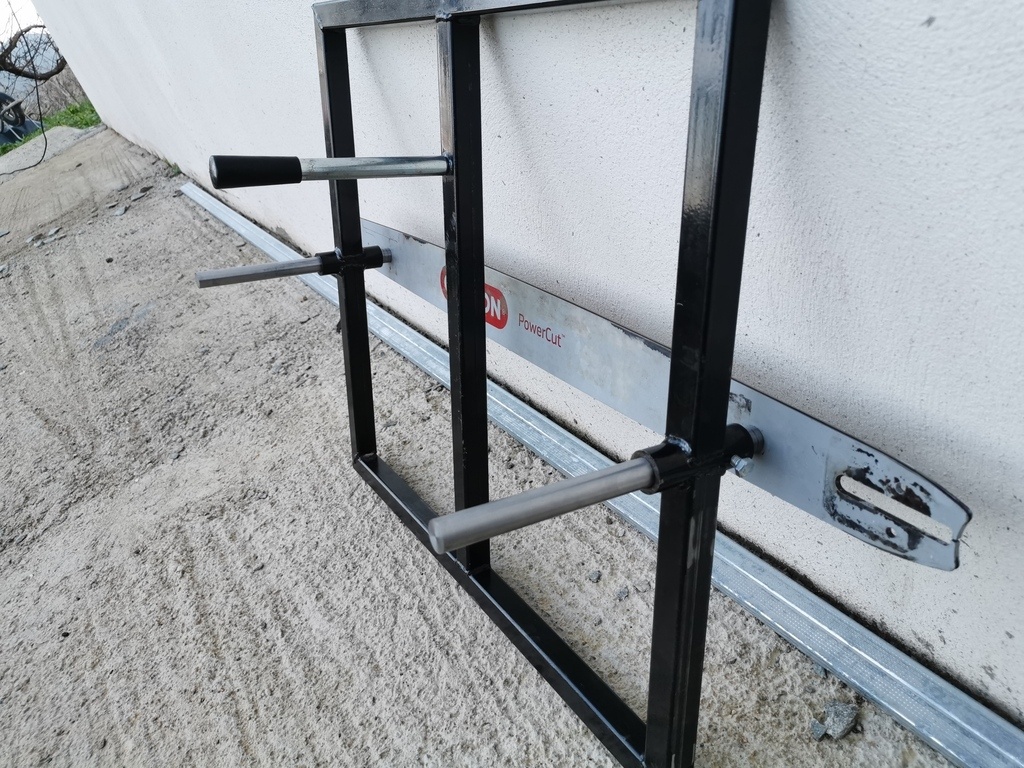

après un coup de peinture c'est prêt ! Je n'ai plus qu'a l'essayer ! J’espère que cette réalisation ferreuse à destination boiseuse vous plaira. Elle m'aura en tout cas permis de progresser sur l'utilisation d'un tour à métaux et d'avoir un outil fiable et fonctionnel
Publications associées
Licence
Discussions
Bonjour,
Chouette pas à pas, quelle est la dimension du guide chaîne, il me semble long?
Comment fais-tu la première coupe pour constituer le plan?
Ce doit être sympa de couper ses plateaux en tous cas.votre texte ici
Salut, merci
. le guide est en 90. Pour la première coupe je fixe une échelle sur la grume mon guide vient glisser dessus. Une fois la première dosse sorti. La gruminette glisse sur la surface plane obtenu pour débiter les planches
Scarta Bien vu le coup de l'echelle!
Au jugé sur la photo avec le guide de 90 tu arrives à debiter du 50 de large à peu près, c'est pas mal ça! Vivement la video de démo!
DewhitYoussef du 50 sans soucis. Je peux passer jusqu'à 60 mais c'est chiant pour avancer après.
Scarta un jour peut-être j'aurai ma gruminette aussi!
Combien de temps te faut-il pour débiter une bille ?
DewhitYoussef difficile de te donner une info précise ! Tout dépend de l'essence de la largeur si le bois est sec... Bref beaucoup de paramètres ! Je peux te dire que pour ma dernière coupe dans du chataignier de 55 60 de large sur 4 mètres de long il faut un bon quart d'heure 20 minutes et un plein
Scarta Oui c'est sûr, c'est variable. Mais pour le coup, avec ton exemple, c'est assez rapide je trouve.
DewhitYoussef oui c'est pas mal ! L'avantage de cette solution étant le coup de mise en œuvre d'un tel outil et la mobilité qu'il procure
Super travail soigné...
Tu as quoi comme tronçonneuse pour ce guide ?
Merci beaucoup ! J'ai une MS661 de 90cm3
Merci, je guette les occases sur ce genre de machine pour un jour peut-être faire comme toi...
A noté qu'il existe des guides et des chaînes spécialement conçues pour les coupes longitudinales, qui facilitent le travail de la tronçonneuse ( moins de couple nécessaire ) et qui prolongeras la durée de vie de celle-ci.
Je suis directement passer à plus gros question bricolage moi...
Encore 2 3 bricoles à voir notamment diminuer le jeu du chariot et replacer les griffes. Le pas à pas seras dispo dans pas longtemps.
Yes cest important de le préciser pour les guides je savais pas. Tu as des modèles ? pour les chaines il faut des modèles spéciales ripping avec angle entre 0 et 10 ° c'est ce que j'ai. Ça avance mieux et la machine force moins même si avec une chaîne à 35° ça peut faire le job
Les versa cut chez oregon.
Maxba je connaissais pas ! Pour le prochain !
J'avais pas vu la photo de ta scie ! Jolie ! La prochaine pour moi sera la SAR mobile avec roue de voiture !
J'y avais calculer un moment puis comme j'ai la place je ne voulais pas m'embêter avec un système de montée/descente à faire. Surtout que jai une scierie a 1km de chez moi

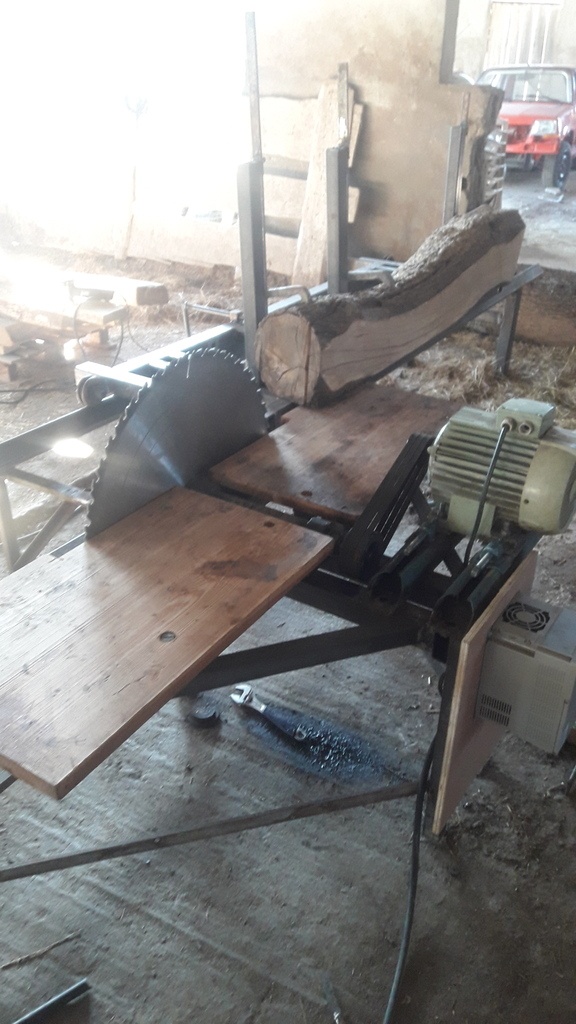

. J'ai fait cette scie pour passer les morceaux "trop petit" pour le scieur mais intéressant pour moi, bon je peut quand même faire 30cm de haut et 2m40 de long ça laisse de bonne possibilité si on fait du sciage sur quartier
.
Maxba ca fait déjà une belle capacité ! Moi j'ai la place et pas de scierie
j'ai juste pas le temps de me lancer !!! J'ai même les roues que j'ai récupéré sur une Austin
Ah ça le temps.... ça file trop vite !
Après avoir soudé les fourrures, est-ce que les guides coullissaient toujours facilement?
Oui sans soucis j'ai aussi eu peur de la déformation à la soudure mais non aucun problème !

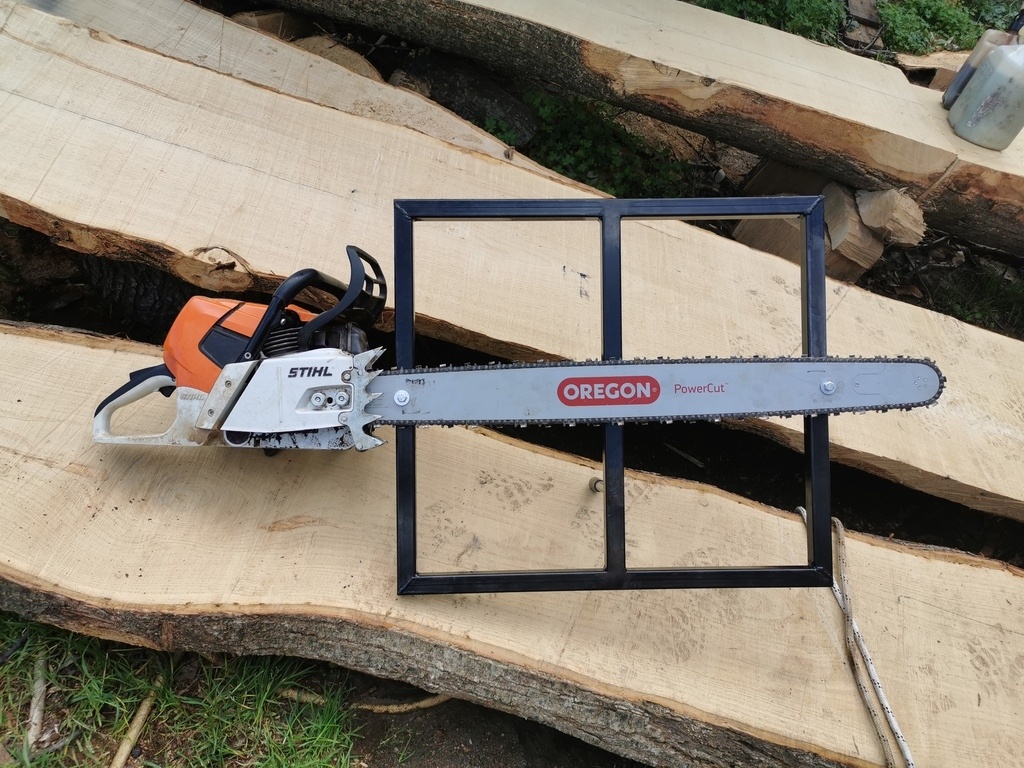

DewhitYoussef voici la gruminette avec la machine montée et la première coupe j'ai pas pu filmer j'étais tout seul. Il faut que je trouve un système de silent bloc pour la poignée ça vibre trop !
Scarta Joli chantier!! C'est la poignée du cadre qui vibre?
Oui en fait j'ai compris un de mes guides était un peu plus descendu que l'autre du coup ma lame était contrainte et faisait vibrer l'ensemble ça va mieux la ! Bon je vais quand même mettre de la loctite de partout certains boulons se devissent
DewhitYoussef jai réussi à chopé mon frère ! En action et fin de coupe youtu.be/-ypxgFLv6NQ youtu.be/icsXyXiuII8
Scarta génial! Je suis impressionné, faut pas pousser tout droit mais en « crabe »!?
C’est pas nécessaire de mettre un coin côté déjà coupé pour garder l’espace équivalent à l’epaisseur de la lame? J’ai pas vu s’il y en a sur la vidéo.
En tous cas, ça fait de beaux plateaux! Et de bosser comme ça en forêt, c’est top!
DewhitYoussef oui la technique du crabe marche mieux que de couper perpendiculairement à la grume
. La machine force moins et "mange" mieux. Bien vu pour le coin ! Je met un bout de bois une fois 30 40 centimètres coupé. J'ai mis un coin une fois mais il rentre pas assez du coup le porte à faux et les vibrations le font tomber. C'est vrai que c'est top de pouvoir faire ça bon c'est un peu l'expédition des fois et super physique mais le résultat est gratifiant !
Scarta salut,
Toi qui as l’experience de la gruminette, que penses-tu de de type de matériel ?Lien
Ça me parait pas mal pour du petit gabarit, et comme pour le moment j’ai pas de machine, si je m’equipe je vais pas prendre une 36 ‘’ tout de suite...
Salut DewhitYoussef,J'ai des doutes sur l'utilisation en verticale pour plusieurs raisons. premièrement pour caler ta grume sur un support bien stable sans qu'il gène l'avance de la machine et ne vienne rencontrer la Lame. Cela me semble assez contraignant. La seconde c'est l'éjection des copeaux vu la position de la machine tu dois en manger pas mal !Toujours concernant la position de la machine, Ça semble difficile d'avance en "crabe" comme sur ma vidéo et pas mal d'autres puisque le guide doit à mon avis rester bien à plat sur les rails. C'est pas indispensable mais ça facilite vraiment l'avance. Et enfin il semble de prime abord qu'il faille regler à chaque fois soit les rails soit le guide pour l'épaisseur de la coupe contrairement au modèle horizontal ou une fois que la dosse est sortie tu peux enchaîner sans retoucher. Dommage qu'il n'y ait pas de videos montrant l'engin en action. Après le prix est raisonnable à voir la qualité de l'engin.
