Etagères imbriquées

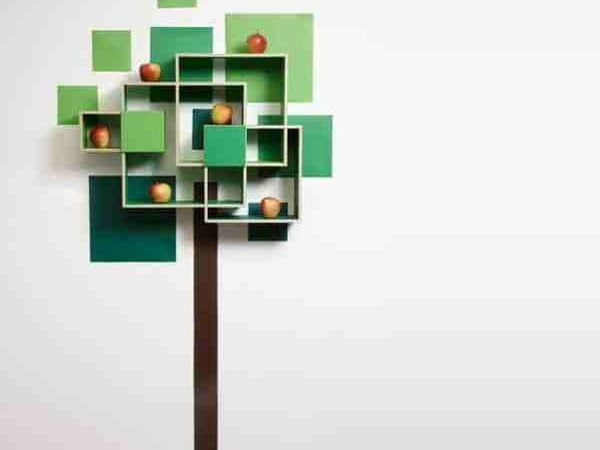

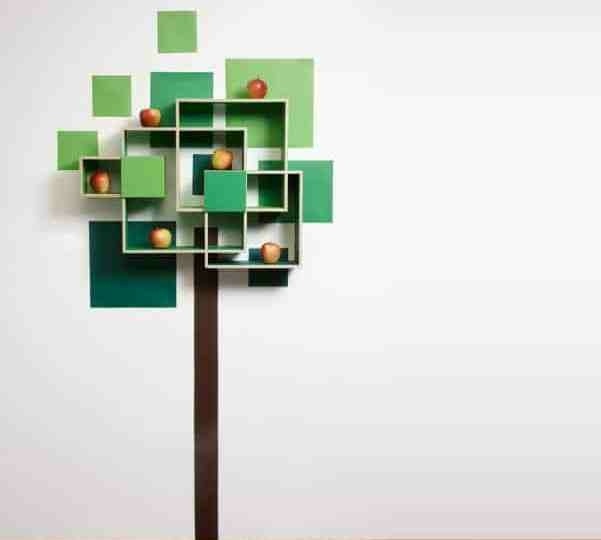

Voici la réalisation qui m'a inspiré.

+

Je n'ai gardé que la forme car je voulais un style plus design et sobre.
Ayant beaucoup regardé de vidéos d'Olivier Verdier j'ai choisi en matériaux le hêtre multiligne baubuche.
J'ai décidé à la fin de rajouter des petites portes aux carrés celles-ci sont réalisées en valchromat.

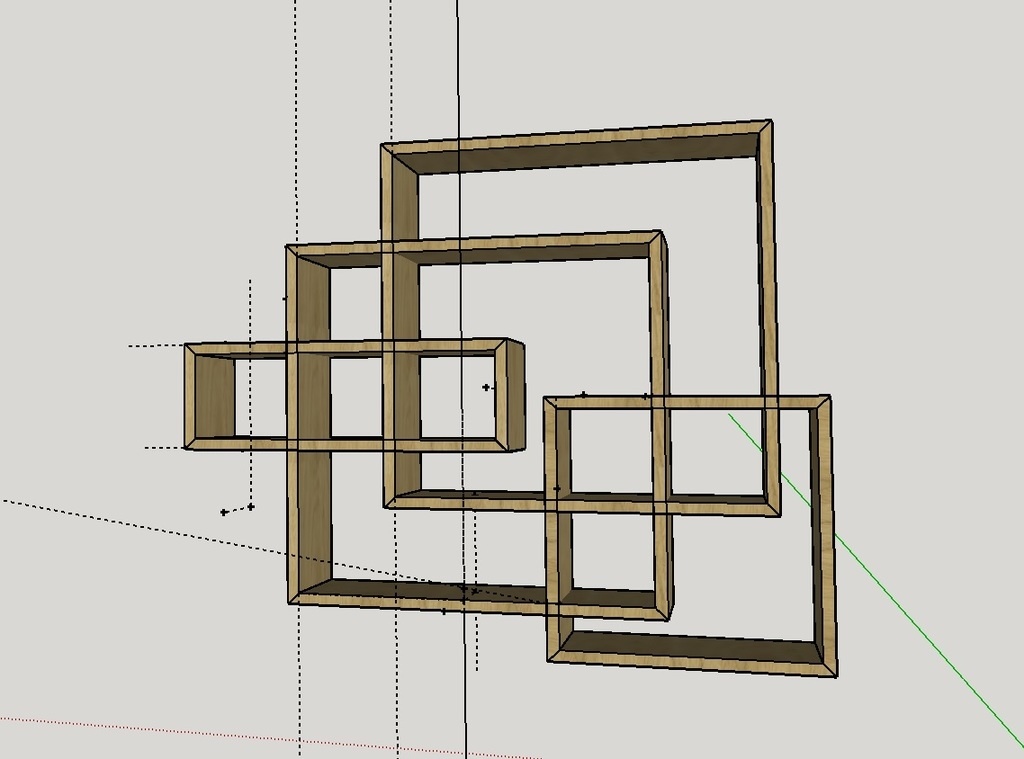

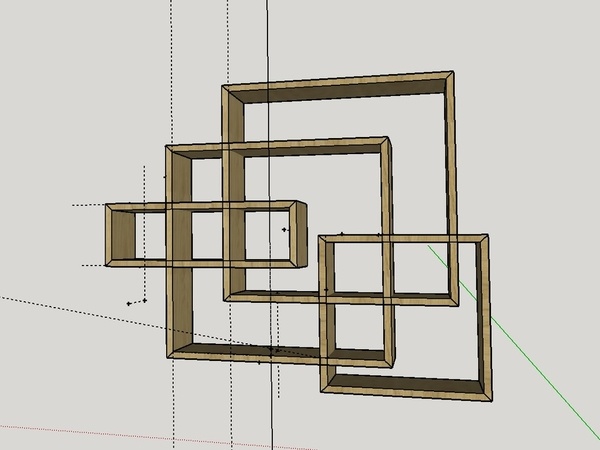

J'ai donc réaliser un plan vite fait sur sketchup et ça à donner ça

+

Comme dit plus haut j'ai choisi le multiligne de baubuche pour ce projet.
Je n'ai pas de dégau/rabot il me fallait donc travailler avec des panneaux.
Ce n'est pas par hasard que j'ai pris celui ci, mon but à moyen terme étant de réaliser une table de salle à manger avec ce même multiligne.
Il s'agit donc d'un entrainement et ça fera aussi un rappel car la table se trouvera dans la même pièce.

J'adore l'aspect visuel de ce matériau,
je comprends que certains n'aimeront pas.

Par contre j'ai été très désagréablement surpris.
En plus d'être très cher il à la facheuse tendance à se tuiler. Il était stocker dans mon garage qui est en sous sol mais pas si humide que ça.
Je suis vraiment déçu car comme dit plus haut le but était de travailler avec des panneaux plan car je n'ai pas de dégau.

Malgré tout je me lance en me disant que je pourrai le contraindre ce n'est que 20mm après tout.

(J'ai aussi en stock des panneaux de 40mm pour ma table qui ont aussi tuilés)

c'est donc parti pour les découpes.

Et la premier problème et je n'ai toujours pas de solution à celui ci.

Les coupes d'onglets ....
faire une coupe à 45 ok, mais comment en faire une à l'autre extrémité en étant précis sans pouvoir s'appuyer sur un guide ?
J'ai essayé plusieurs méthode mais ça reste approximatif.
Je l'ai fait à la fois a la scie sur table en poussant la pièce avec mon guide d'onglet en visant "à l'oeil" et j'ai aussi essayer avec ma scie à onglet en essayant de fabriqué une butée spéciale.
(Je me suis aussi aperçu que mon rail parallèle n'était pas très bien reglé mais ça une fois toutes mes coupes effectuées)

Malgrès tout ça s'emboite pas trop mal, le baubuche est assez sympa à ce niveau car toutes ces lignes noir cachent les désafleur au niveau des onglets.

Pour l'assemblage je voulais au début faire un assemblage à mis bois mais je ne savais pas comment faire mes découpes. J'ai donc choisi de tout faire en domino. du coup ça fait beaucoup de pièces.

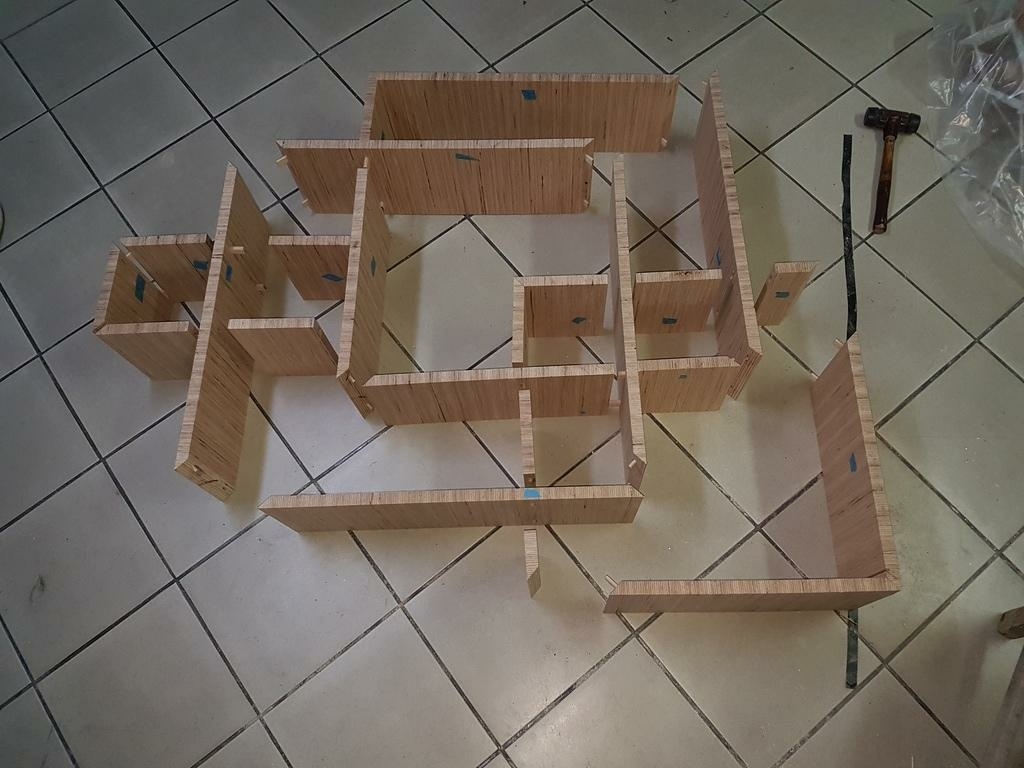

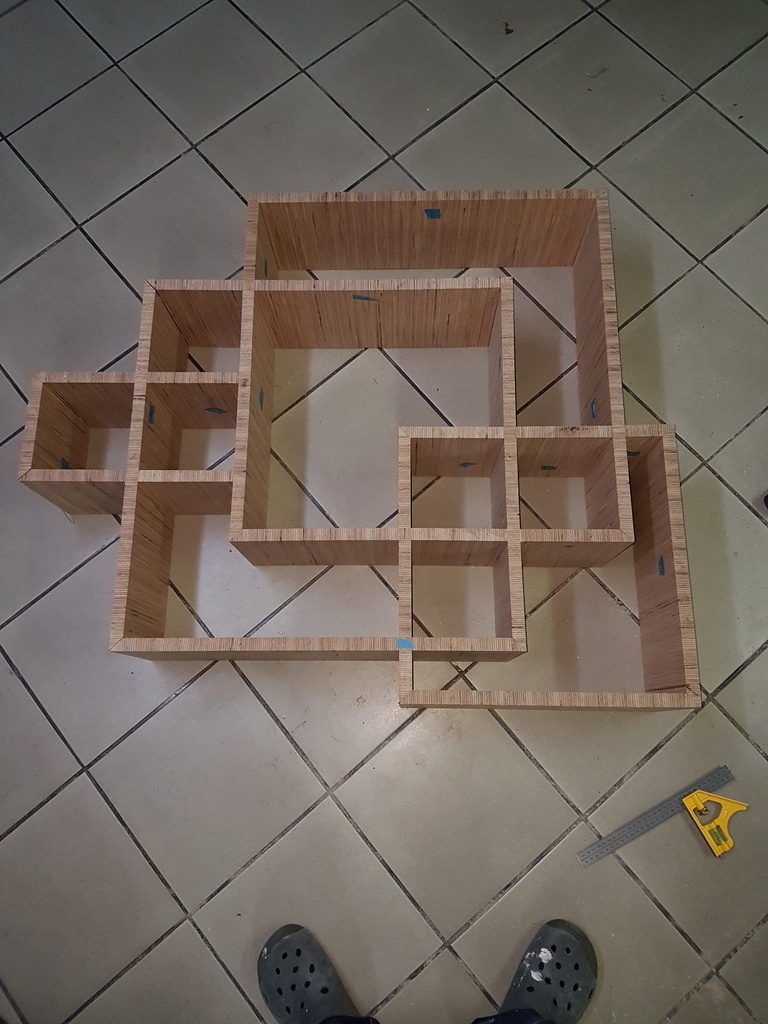

Voici l ensemble des pièce pré assemblage et un assemblage à blanc qui me parassait ok

+

+

Le Collage

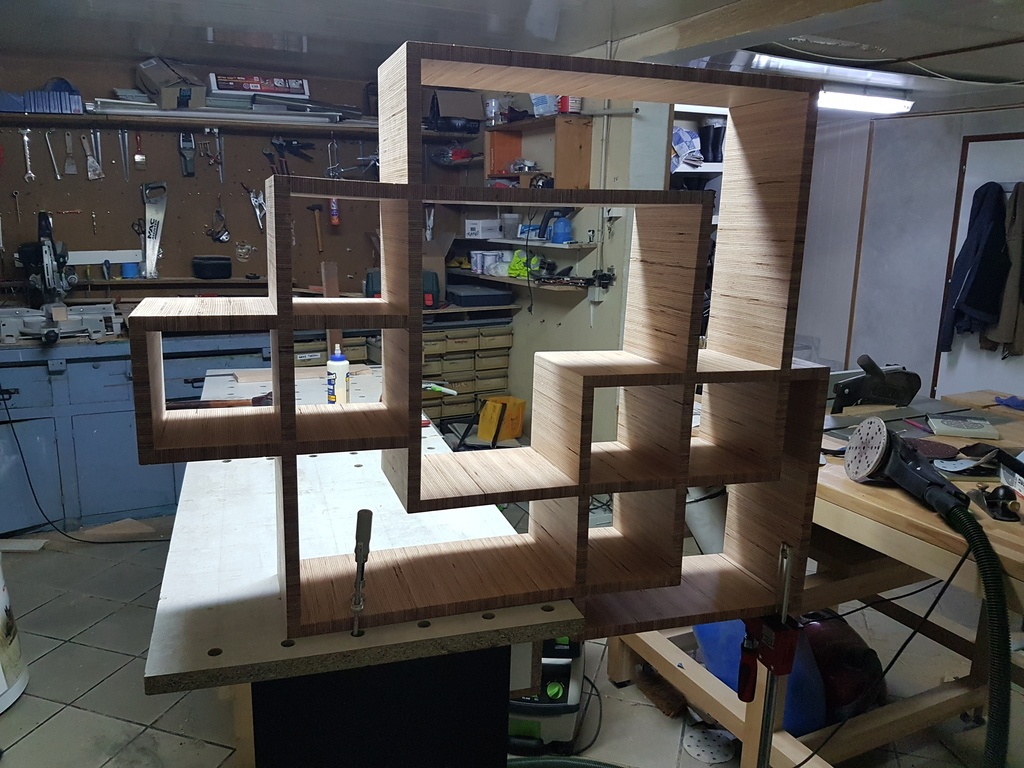

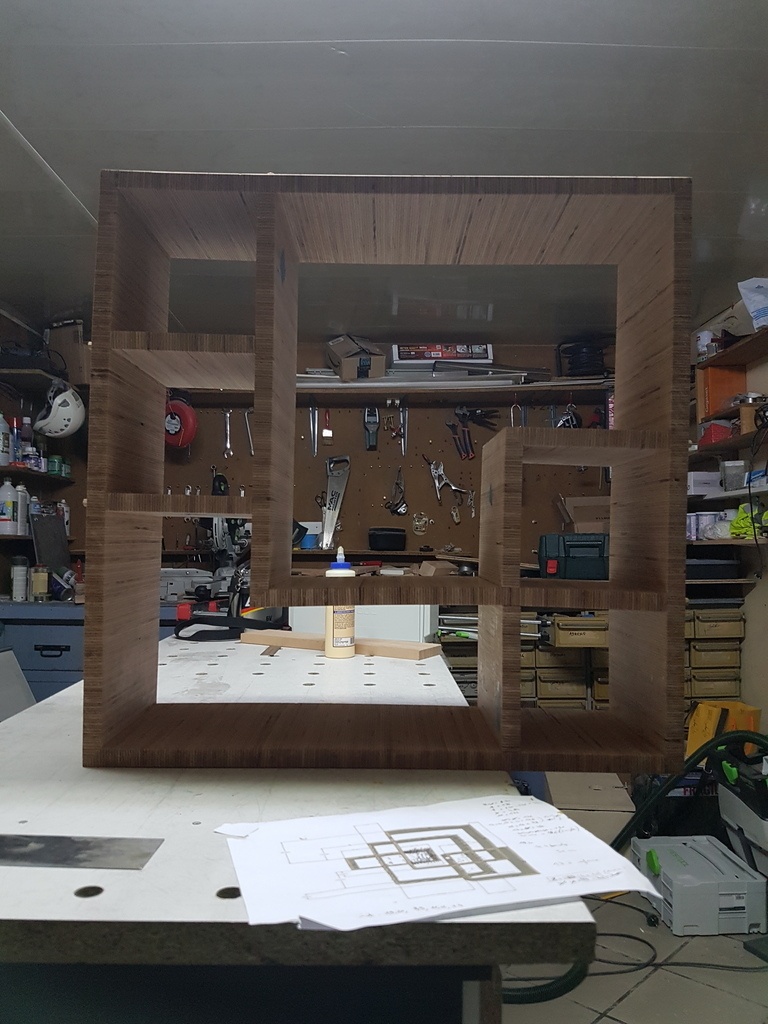

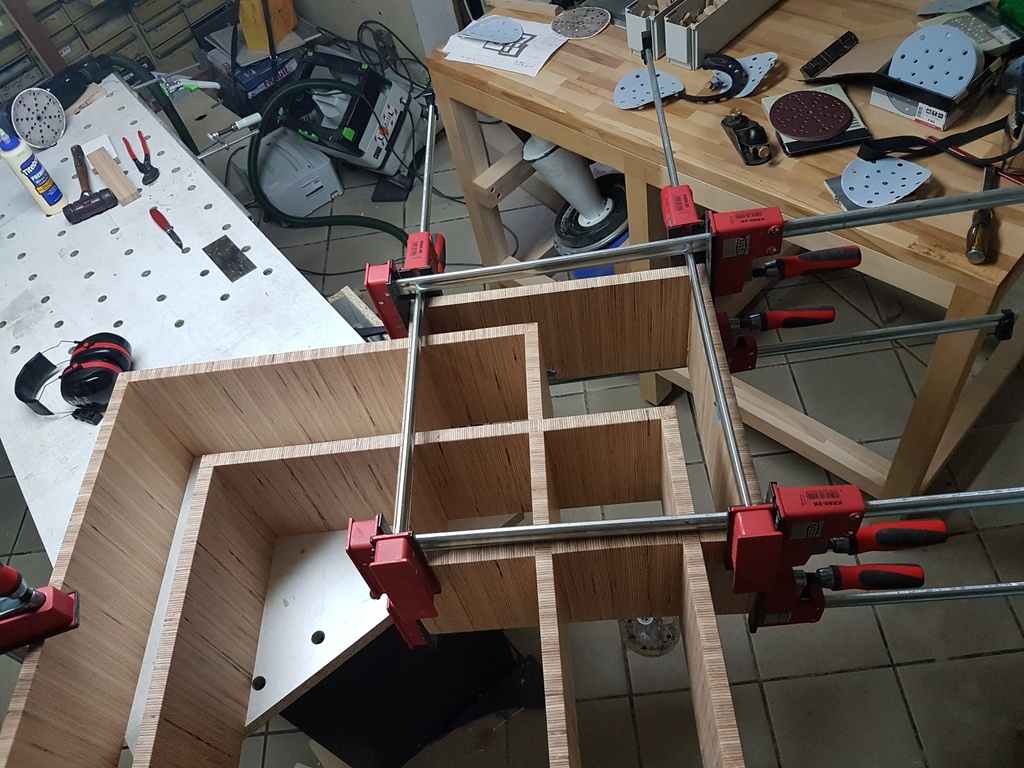

Me voici avec toutes mes pièce je me lance dans le collage.
J'ai un nombre de serres joints limités et de toute façon je ne me voyait pas coller toutes ces pièces en une seule passe.

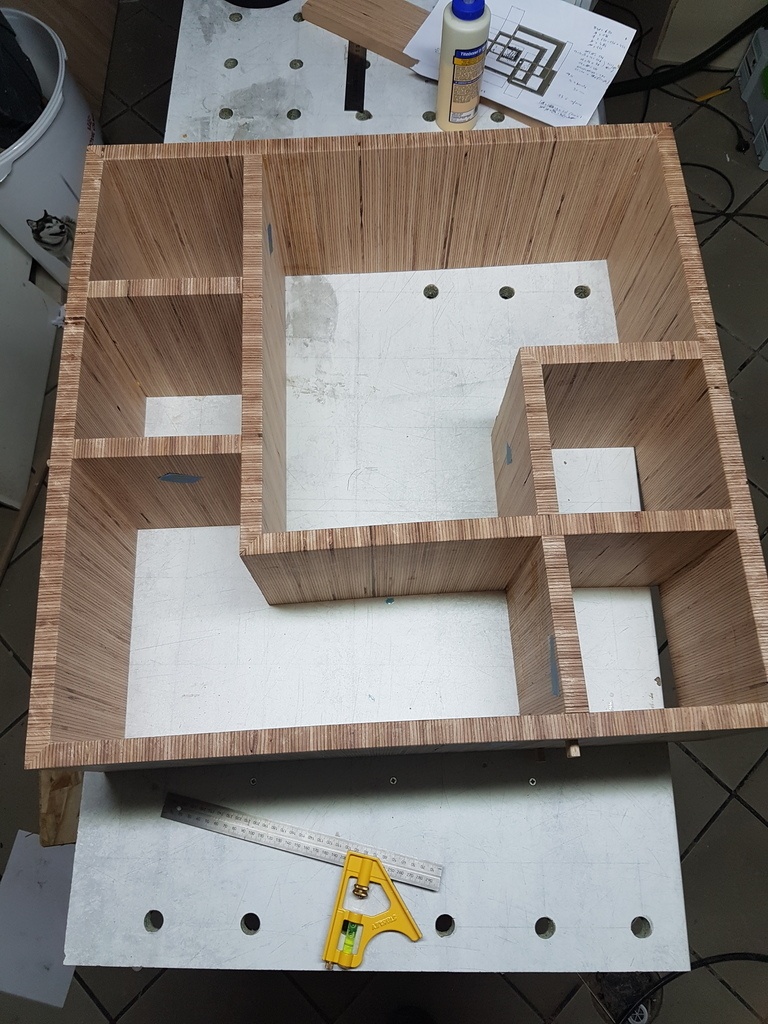

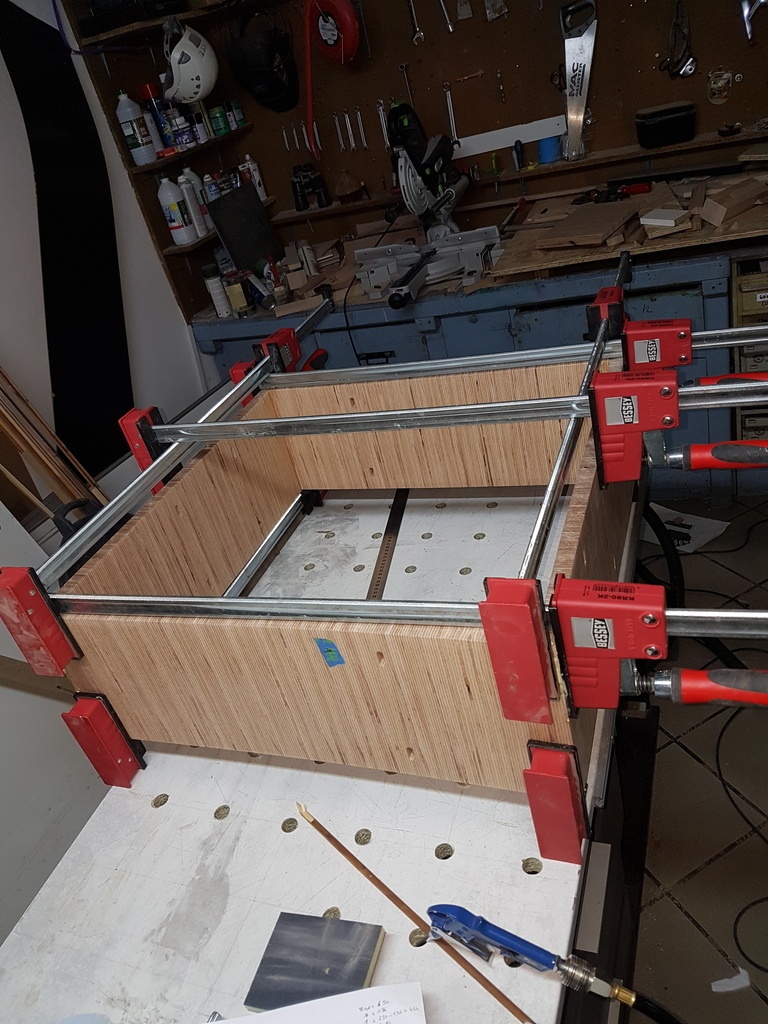

je commence donc par un des premier grand carré.
et la je pense avoir commis une autre erreur c'est que j'ai trop serré et que j'ai deformé celui ci

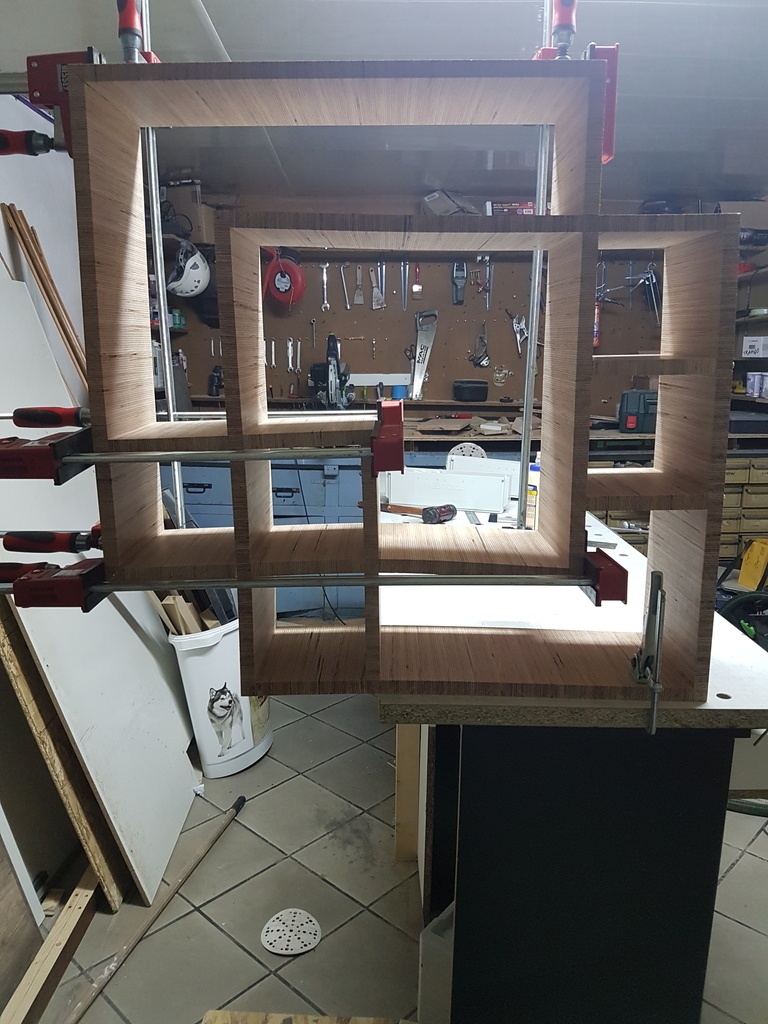

Je m'en rend compte que lors du 2eme collage ou mon petit carré n'est pas carré du tout.... mais complètment cintré.

un peu dégouté je continu quand même.

par la suite ce que j'ai fait mais je n'ai pas de photo j'ai fait une découpe dans la pièce verticale le plus en bas pour réduire sa hauteur et relâcher la contrainte.
ça a un peu réduit l'effet. J'ai cacher la misère en recollant ça mais je suis pas fier de moi.

Je me demande sinon si je n'ai pas inversé une pièce avec une autre lors du collage car dans l'assemblage à blanc c etait tout a fait correct. mes pièce étant repérées ça me parait étrange mais bon.

+

+

+

+

+

+

finition

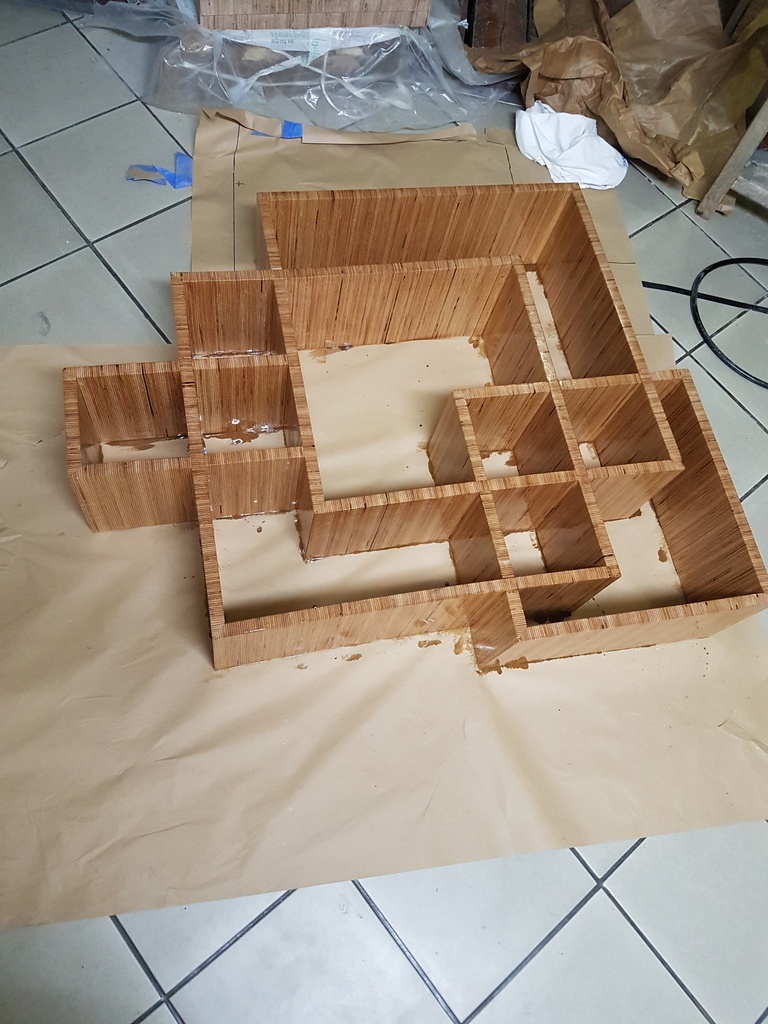

J'ai tout poncé (avant et après assemblage) jusqu'a 220 ce qui donne un touché très lisse très agréable.
J'ai ensuite passé un vernis PU satiné qui lui donne une couleur mieleuse que j'aime beaucoup.

J'ai ensuité créer des petites portes pour les petits carré en valchromat que j'ai huilés.
il y a dedans des push to open pour ouvrir ça.
ça marche pas hyper bien mes charnières sont pas géniales mais ça marche.
forcement mes carrés ne sont pas carrés car le meuble est tout tordu mais bon à coup de rabot chaque porte s ouvre et se ferme.

+

+

fixation

pour la fixation j'ai trouvé une solution dont je suis assez fier car je l'ai découvert par moi même.

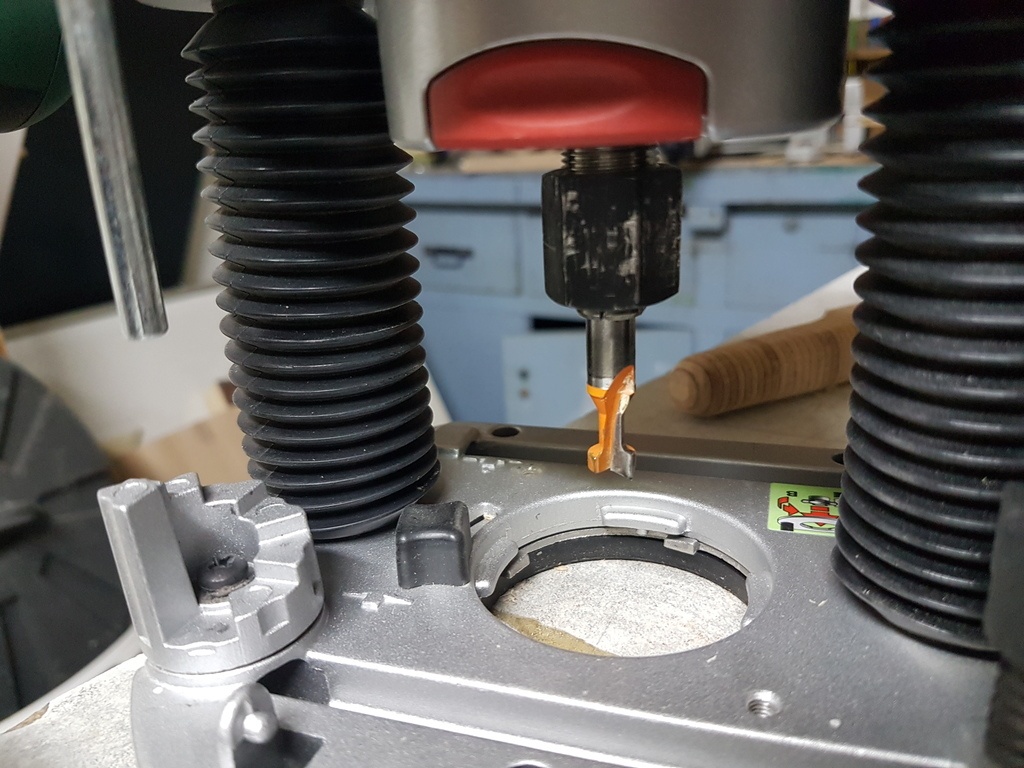

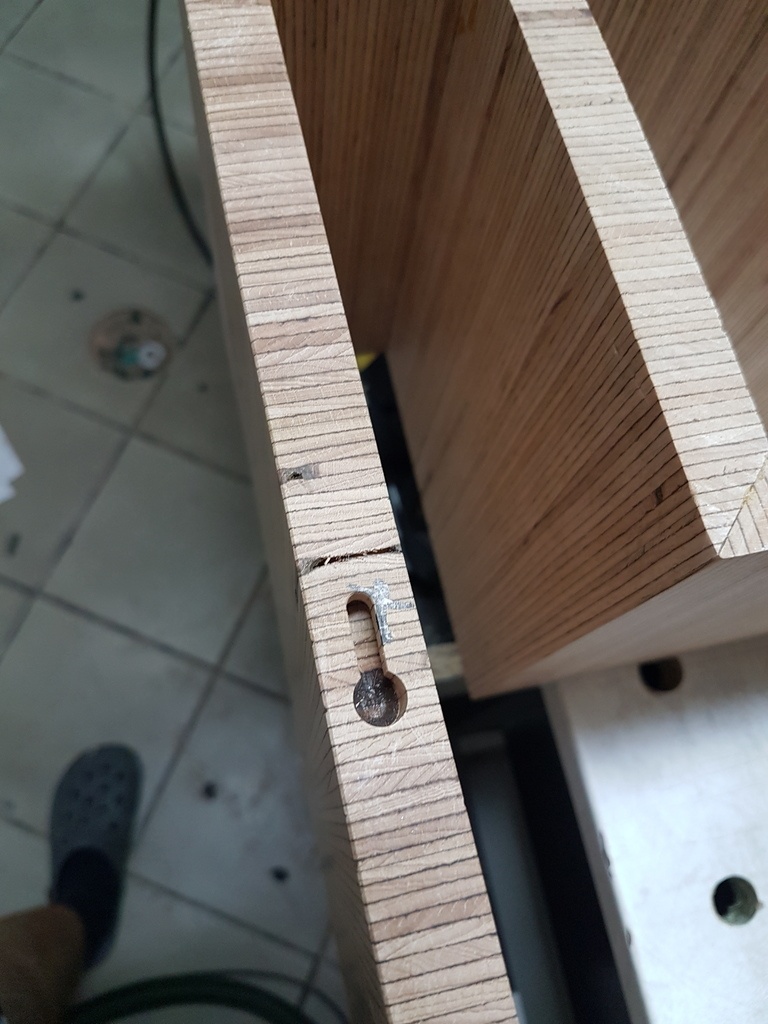

J'ai créer des petites serrures dans les bois verticaux à l'aide de la fraise présenté ci dessous.

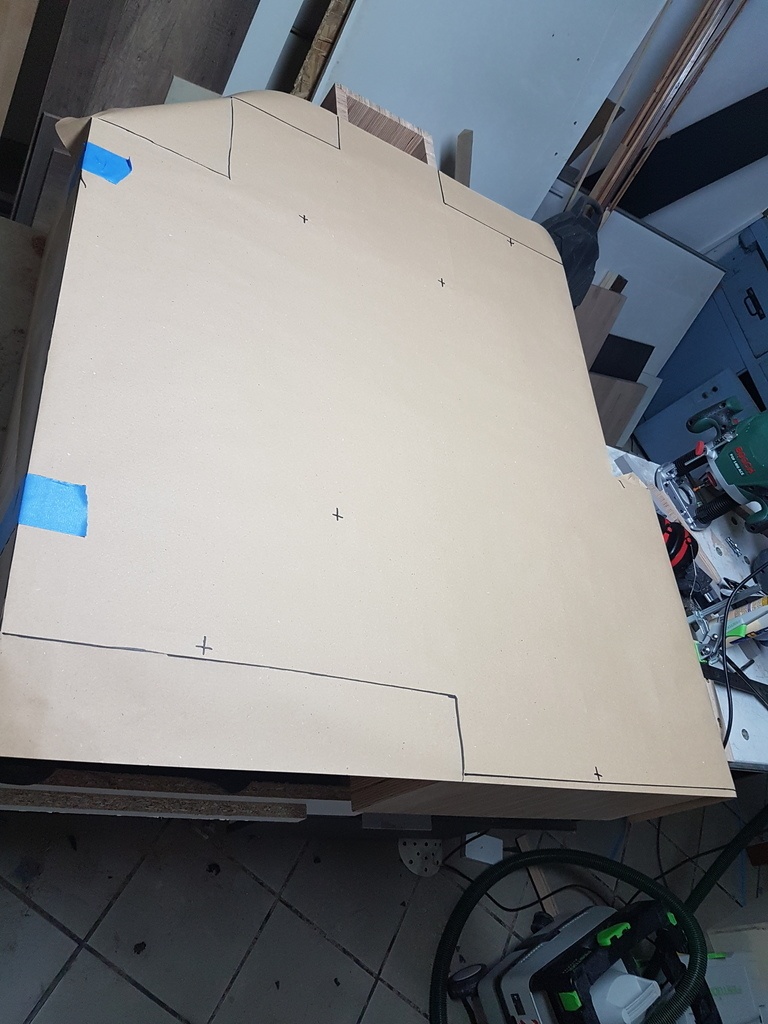

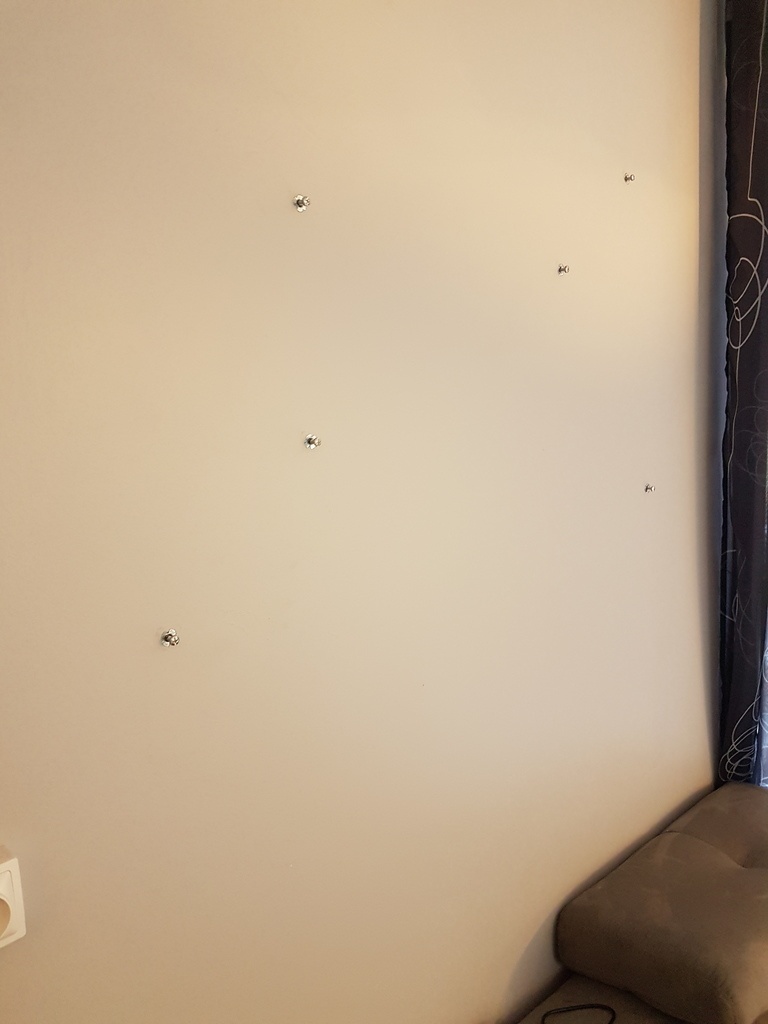

J'ai ensuite repéré mes serrures avec une feuille de kraft et j'ai fixé le meuble au mur avec des chevilles molly.

J'ai quand même ajouté un renfort métalique sur deux vis pour ajouter de la sécurité, le meuble fait uand meme 26kg.

+

+

+

+

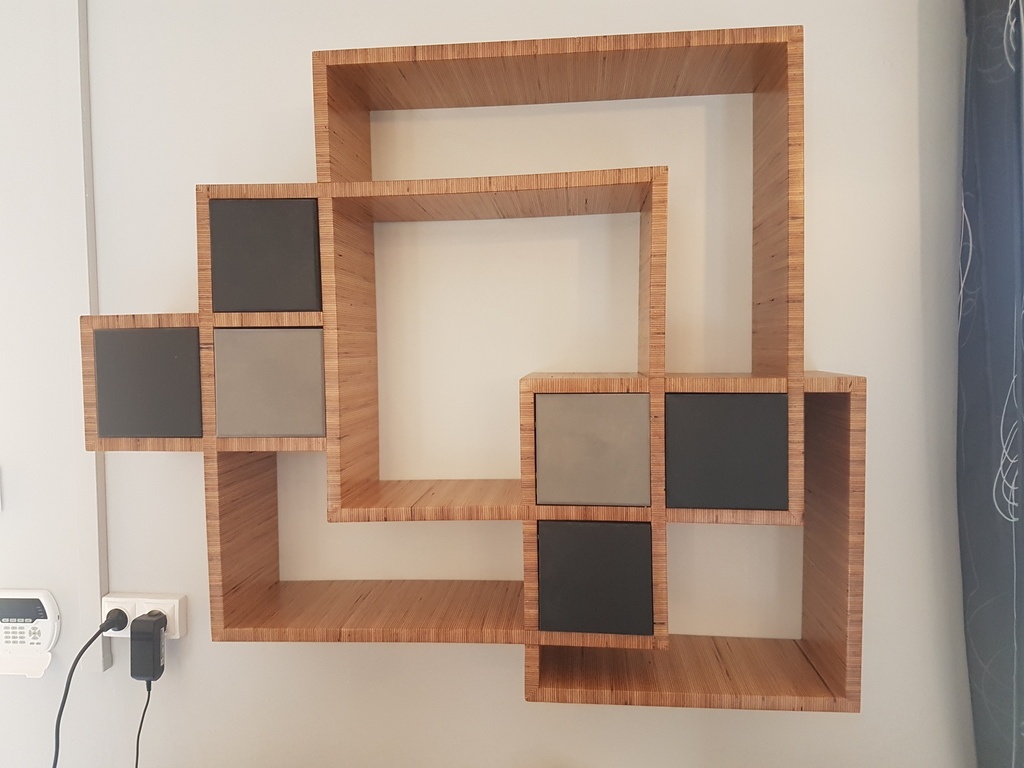

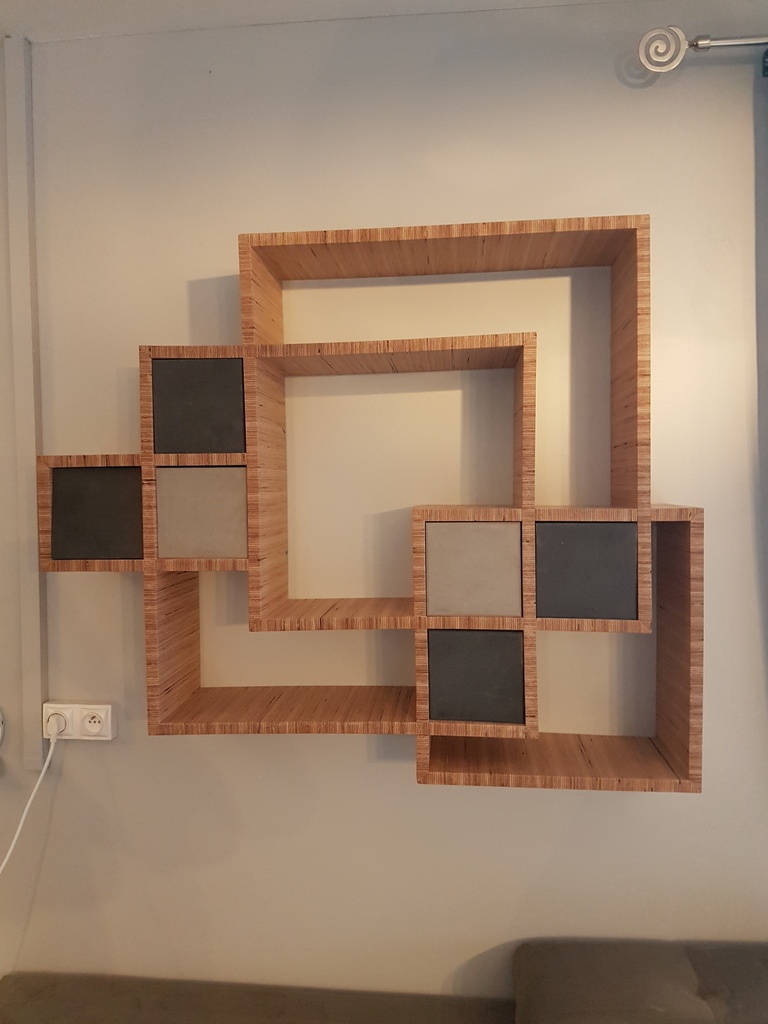

Et voici l'étagère en place.
merci d'avoir pris le temps me lire. :)

+
