Thibault Jehl

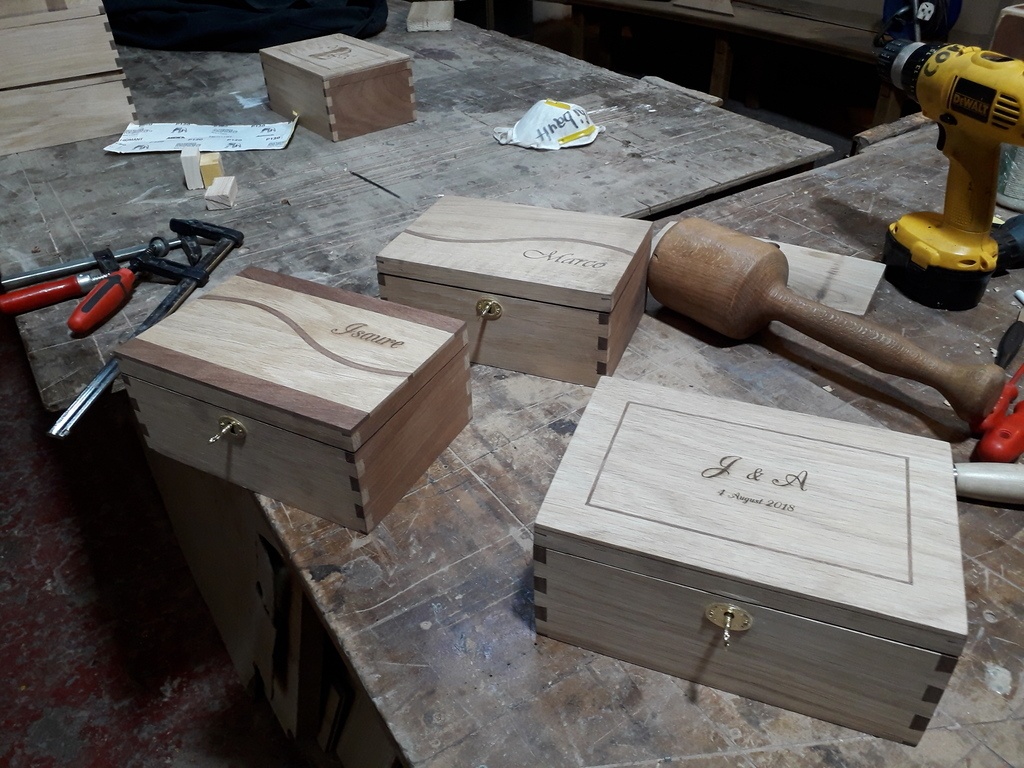

Boites toutes simples

Boites toutes simples
+

Bonjour à tous,

Pour une fois j'ai pas mal de photos d'une réalisation alors je tente mon premier pas à pas. C'est rien d'exceptionnel mais j'ai fait pas mal d'heureux avec ces petites boites.

Liste des articles


Partager

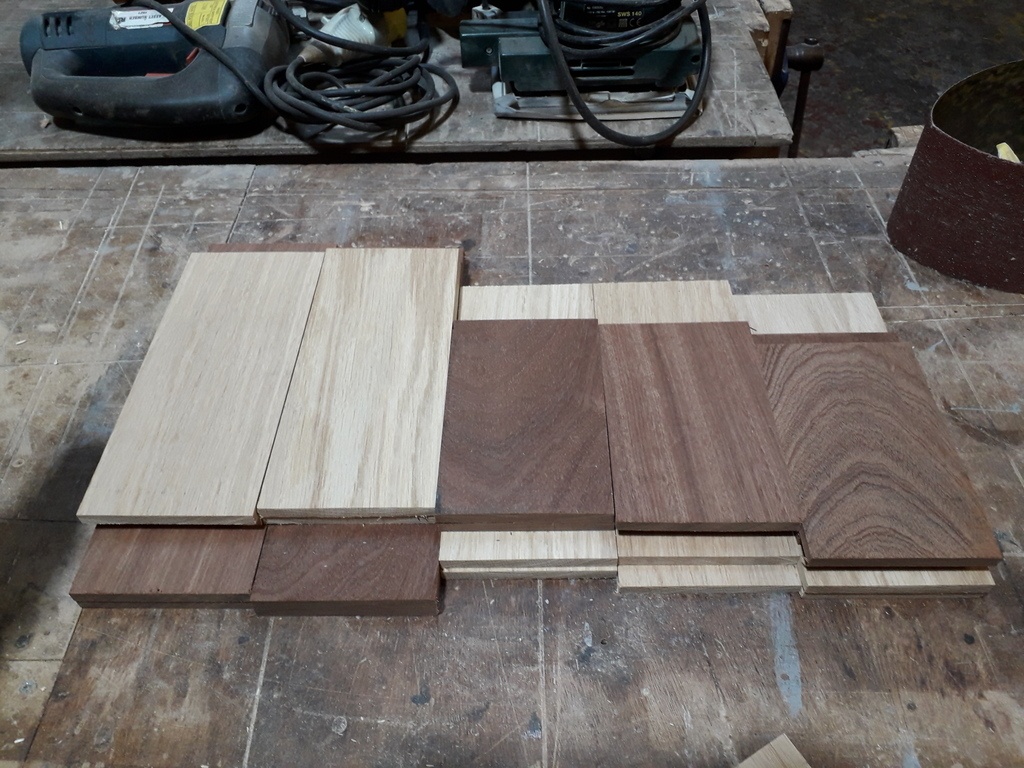

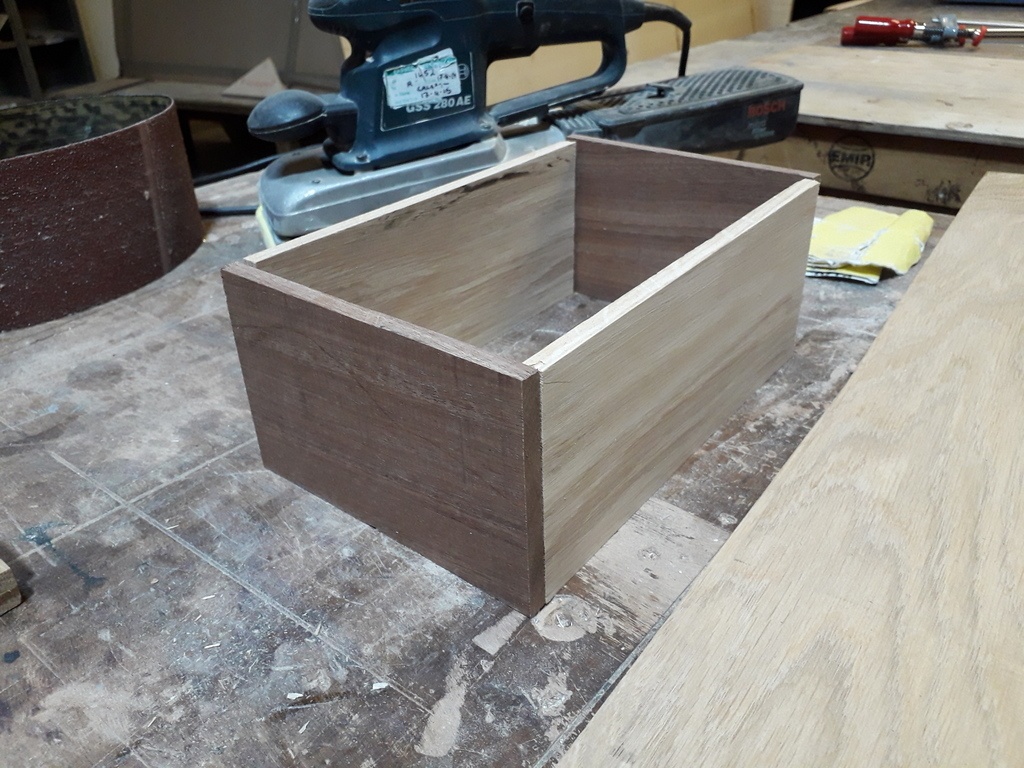

Débit

Toujours la même première étape. les boites étant plutot petites, je peux utiliser du bois de récup de l'atelier.
Je vais dégauchir pour refendre en 10mm environ, bien suffisant pour ce type de boites.
La scie circulaire étant HS ce jour la j'ai refendu à la scie circulaire, suffisamment haute pour ce job en 2 passes. plus de perte, un peu effrayant mais ça fonctionne à merveille.
Surprise intéressante en refendant un des morceaux de Sapelli j’obtiens une chute hyper fine d'environ 8/10, très constante sur toute sa longueur, la machine était réglé au poil!

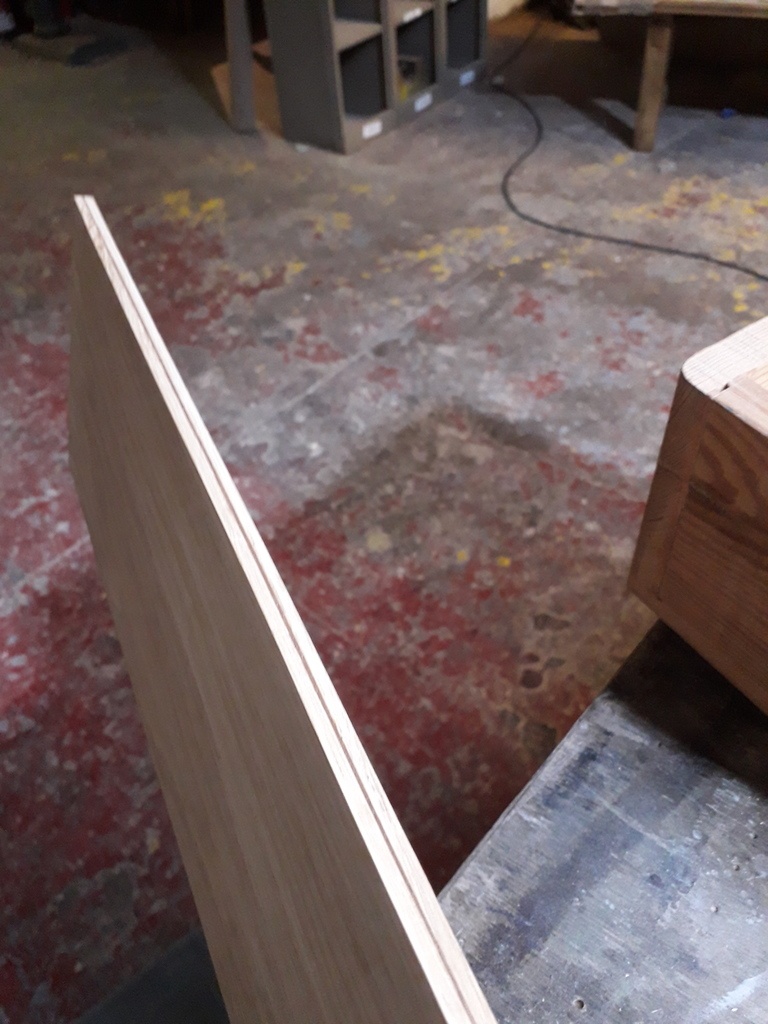

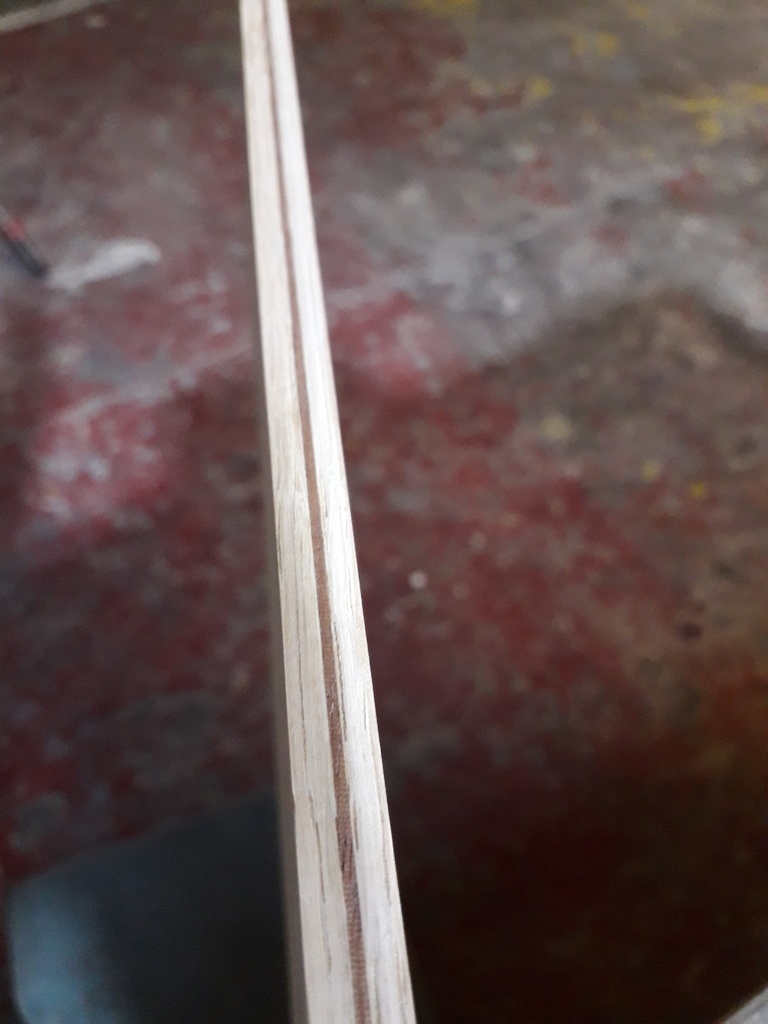

Je conserve cette belle feuille de bois pour l'associer en sandwich entre de fines tranches de chêne et faire un panneau avec un liseret foncé.

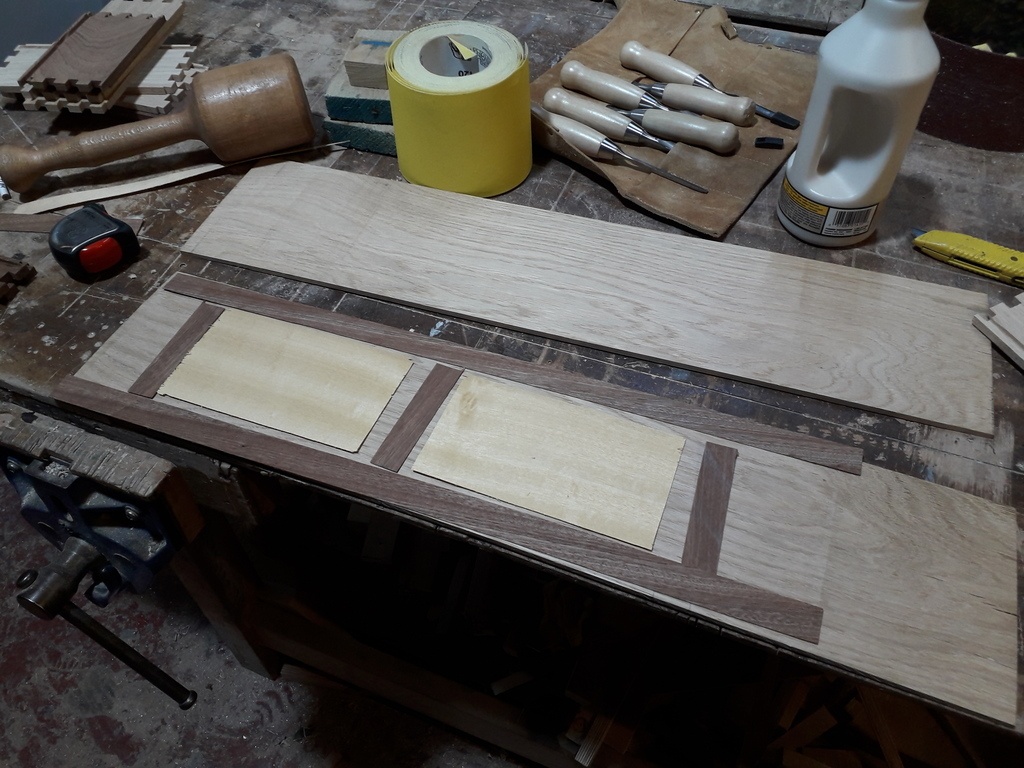

Comme je n'ai pas assez de sapelli pour tout un panneau je ne mes le sapelli que la ou il y aura découpes et remplie le reste avec des bouts de placage pourri de fond d'armoire. Au final je peux faire 2 morceaux qui deviendront des couvercles.

Publié

Partager

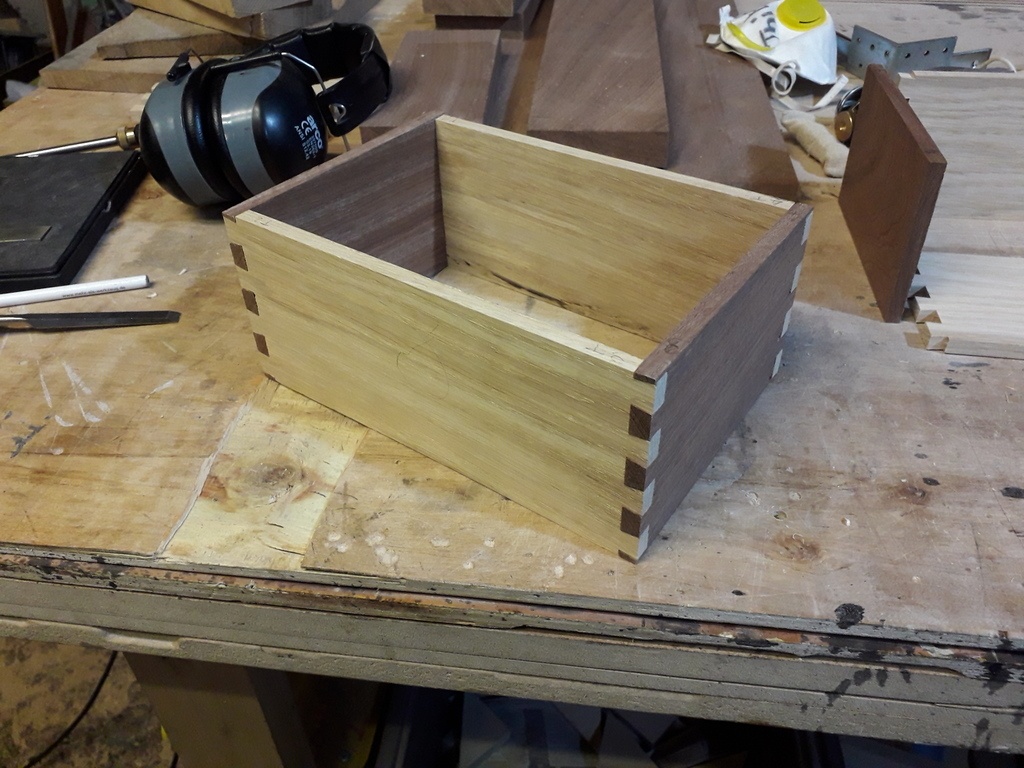

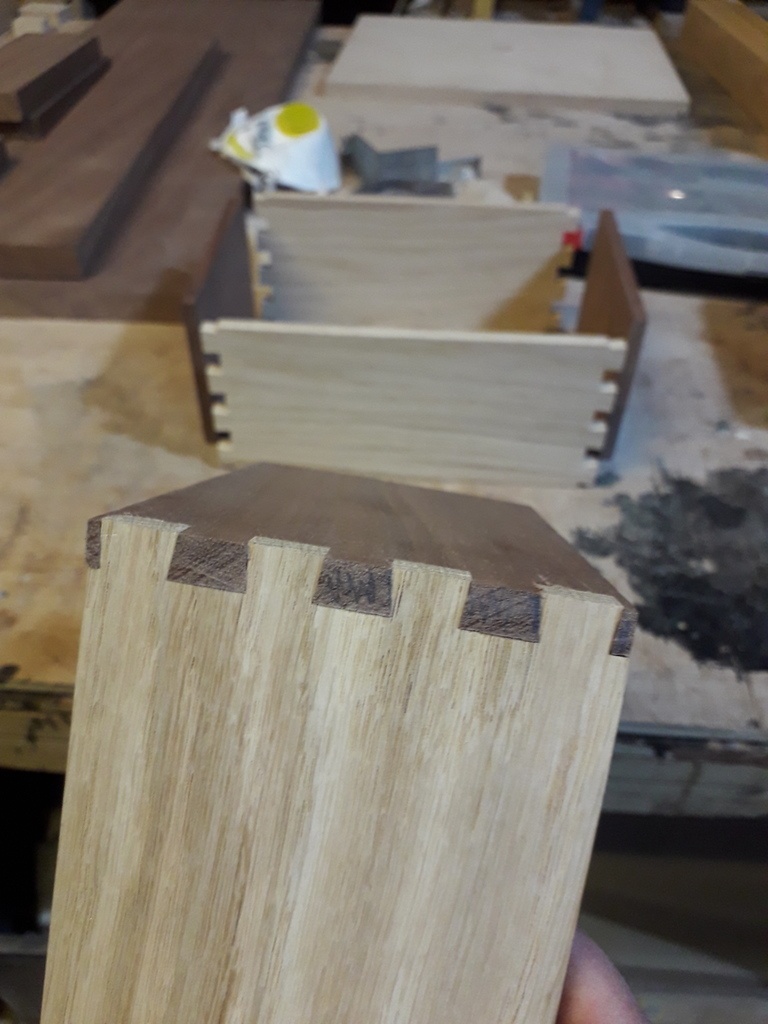

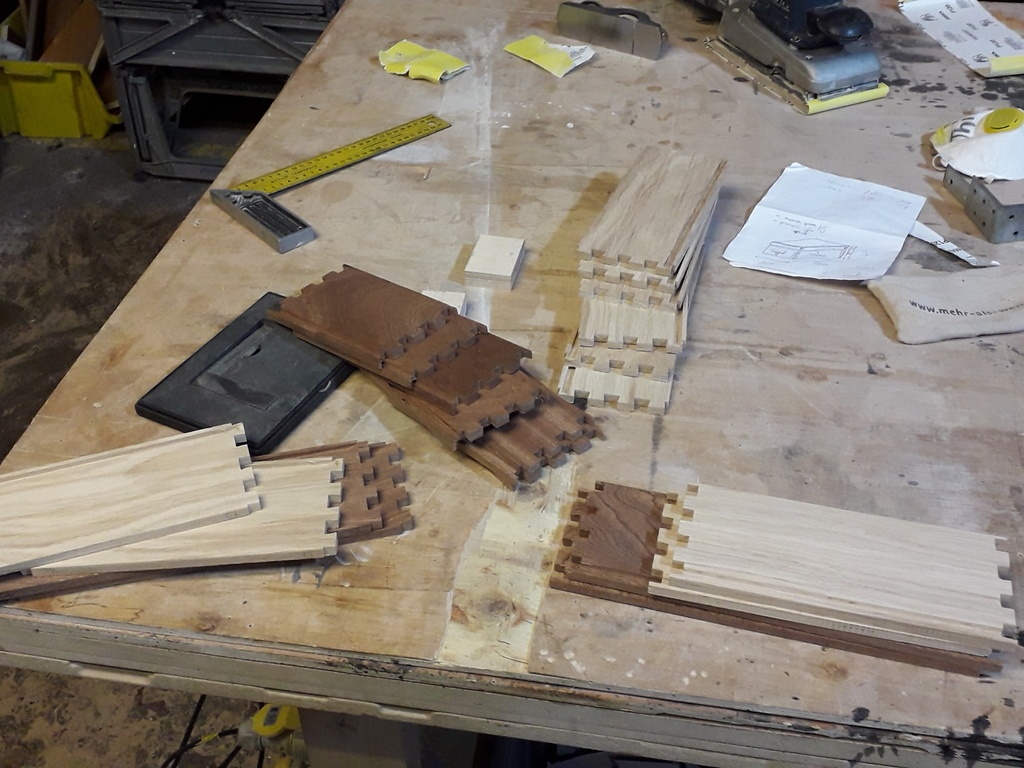

Assemblage en queues d'arronde

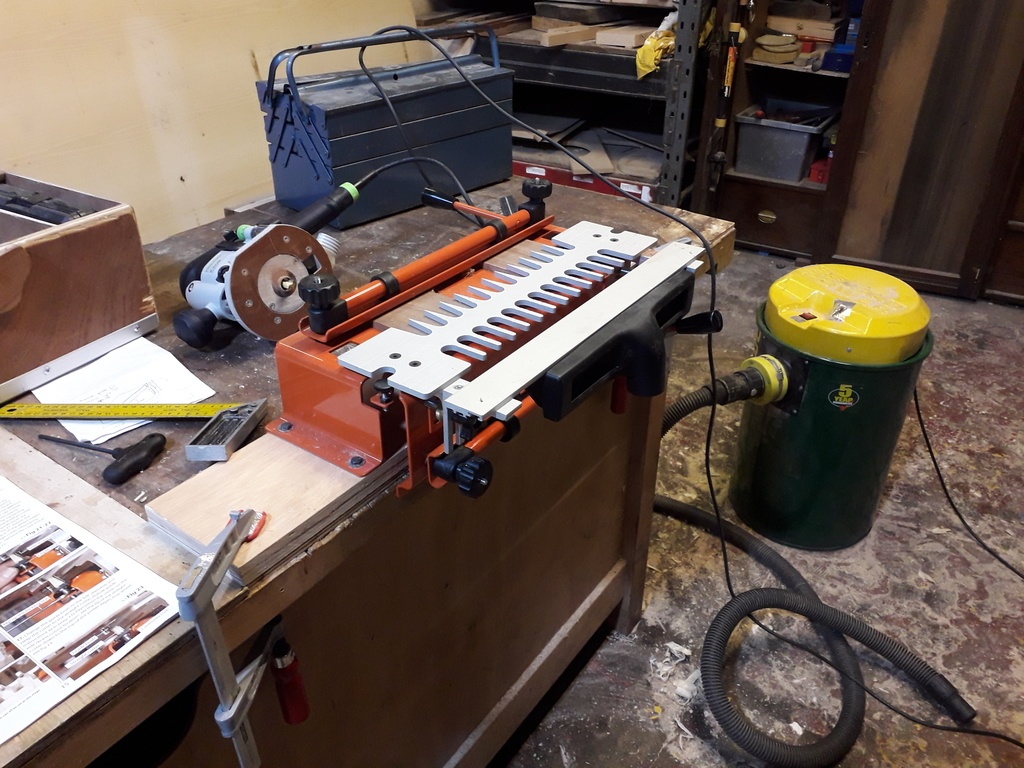

Alors sur cette étape je vais décevoir les puristes car j'ai utilisé un gabarit pour défonceuse. Vous verrez que je me suis déjà essayé à la méthode manuelle... Bien que assez satisfaisant, il faut bien admettre que c'est un peu long.
Là par contre, une fois la bête réglée on enchaîne les 6 boites en moins d'1/2h. Et malgré le fait que c'était ma première utilisation de ce gabarit, le résultat a été d'une précision incroyable. on peut vraiment maîtriser le niveau d'ajustement de manière très fine. Un vrai plaisir donc, je recommande !
Il s'agit d'un gabarit UJK, ça vaut dans les 160£ (180€) fraises et bagues fournies.

Publié

Partager

Les couvercles

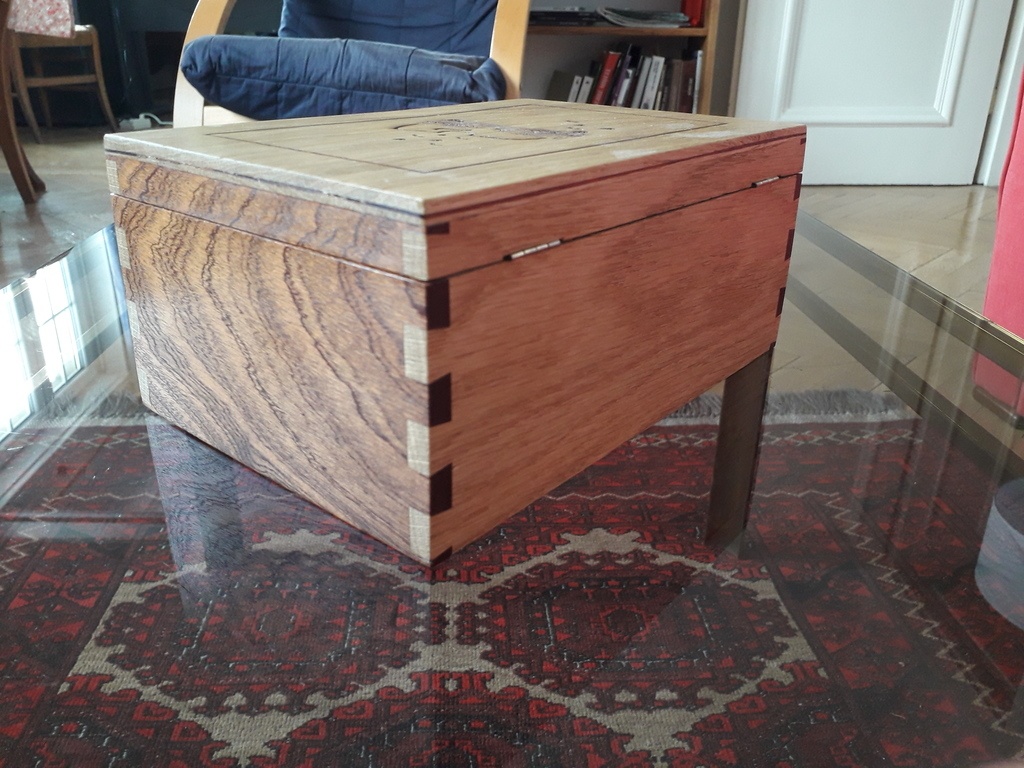

C'est sur les couvercles qu'on peut tenter de personnaliser ces petites boites. J'ai choisi un mélange de jeu sur les essences et de gravure d'illustration au laser.
2 variantes :

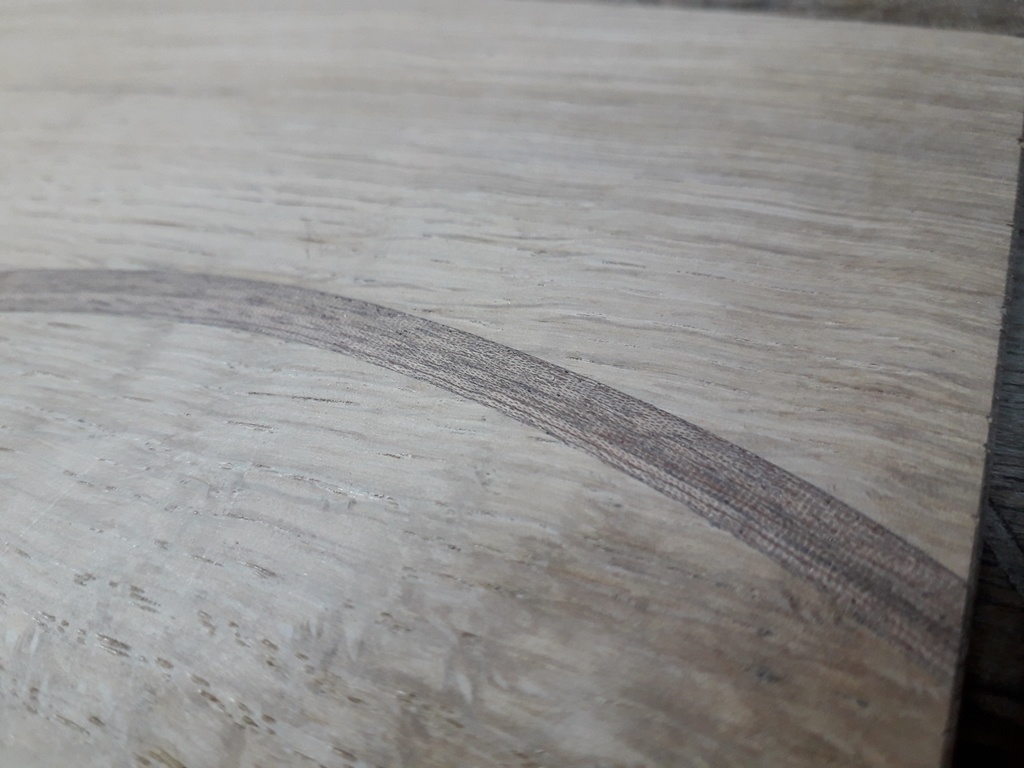

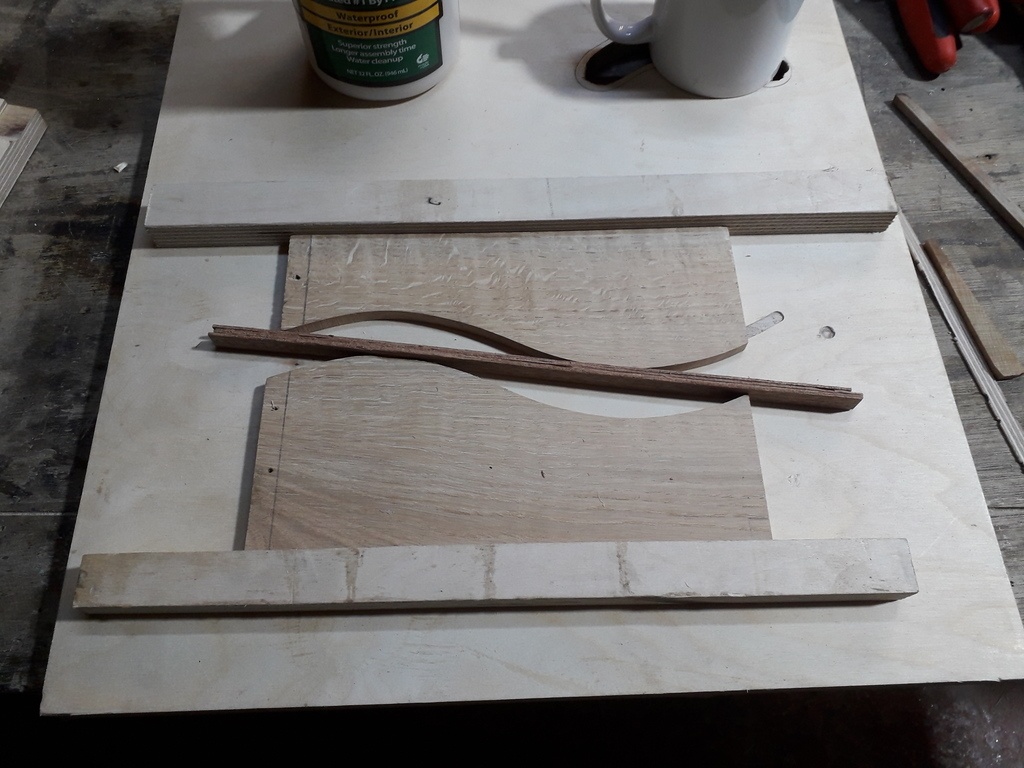

  • la vague, qui est composée de 4 lamelles de sapelli

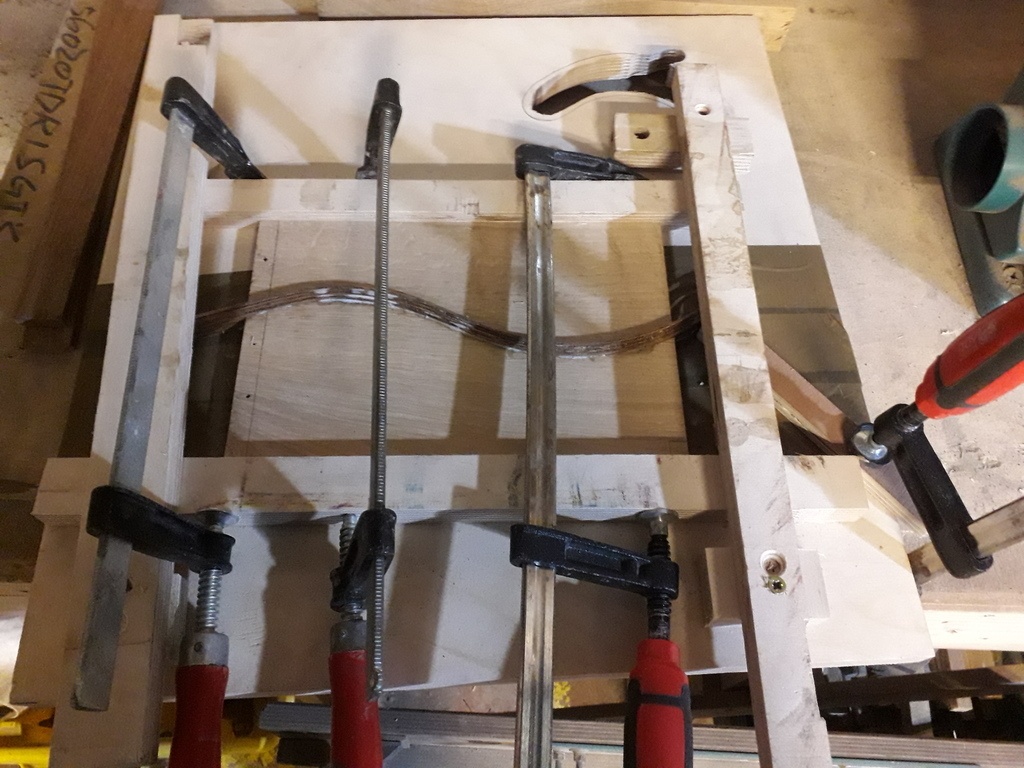

    Comme vous pouvez le voir j'ai eu u soucis sur un des 2 couvercles "vague", les efforts de cintrage étaient tels que le chêne a lâché... mes lamelles étaient trop épaisses, ou la courbure trop fine. J'ai rattrapé en collant une pointe dans la fissure. Seuls les présents savent, le dites pas à la cliente...

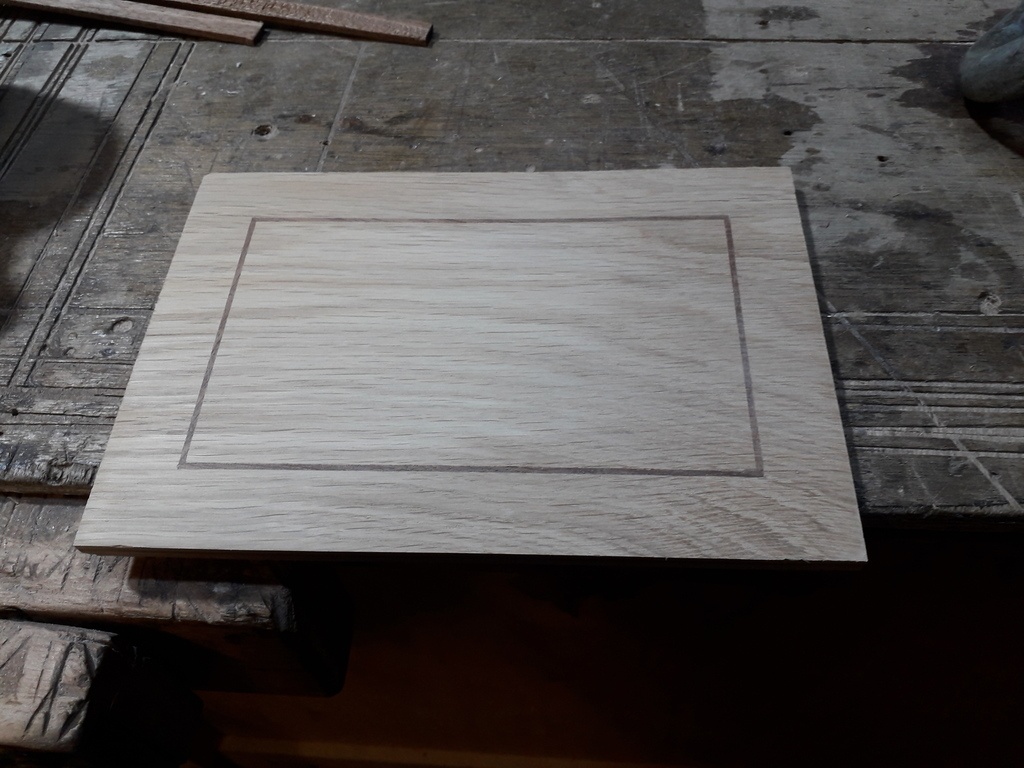

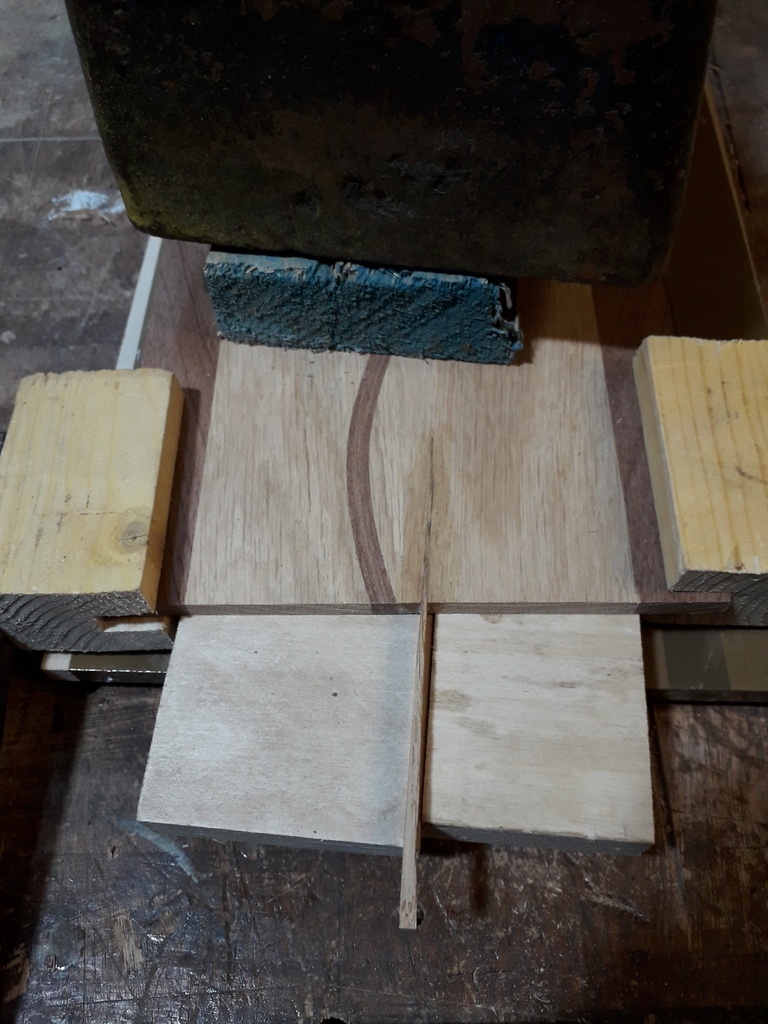

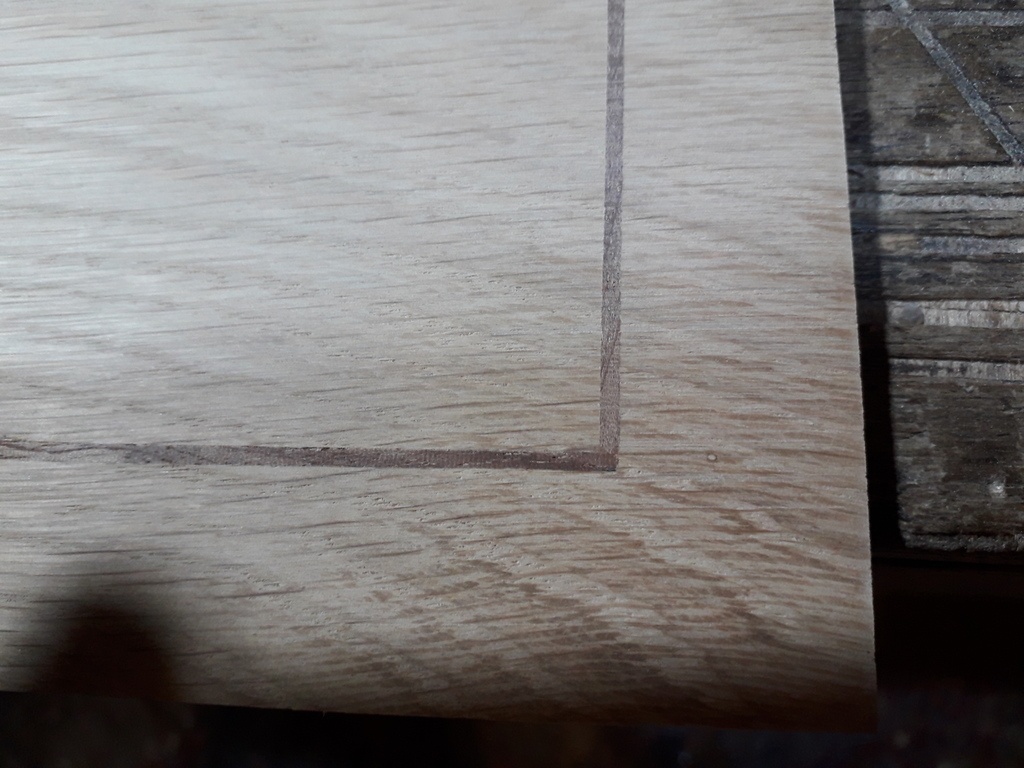

  • la cadre, plus formel, pour mettre en valeur l'illustration. j'ai défoncé ce cadre avec une fraise de 2mm, une vrai aiguille ce truc. Le bout de sapelli qui vient s'y insérer est fait avec la scie sous table.

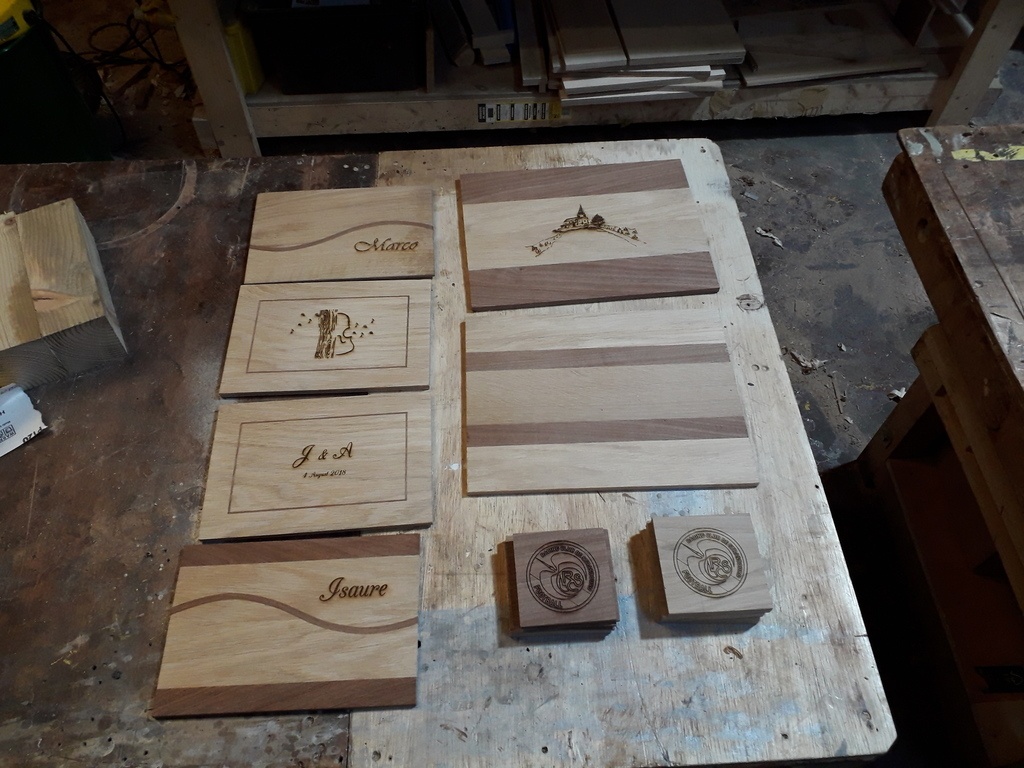

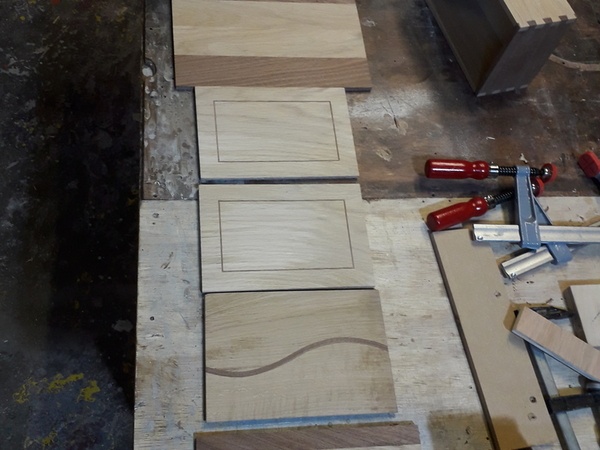

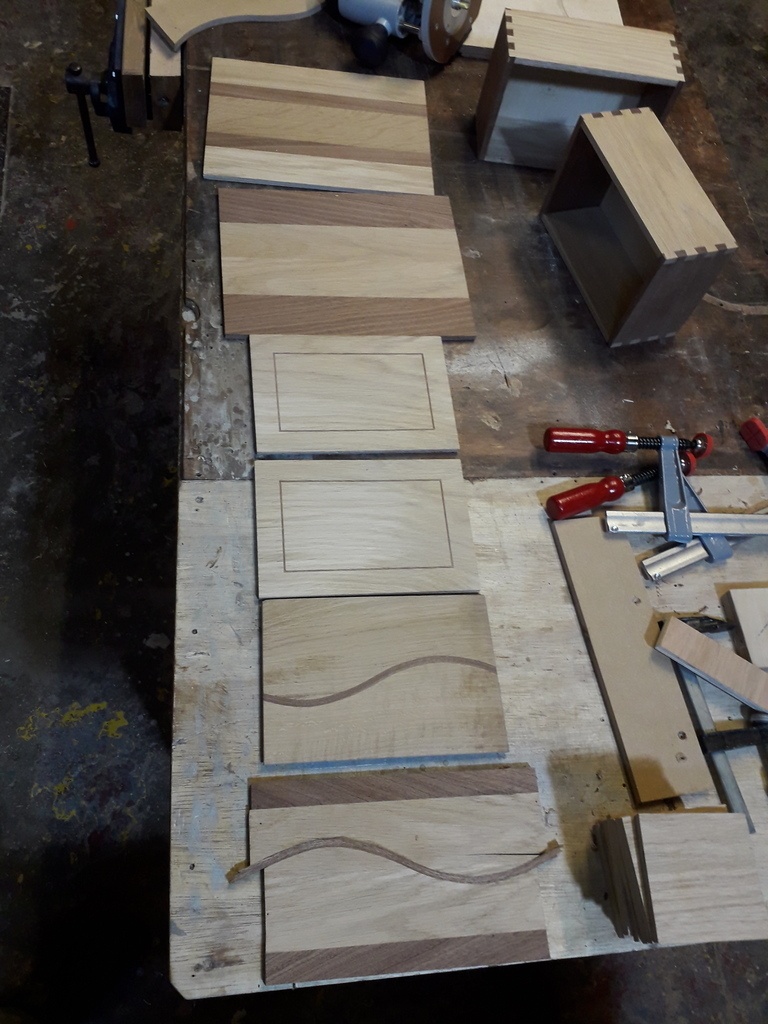

les 6 couvercles avant gravure

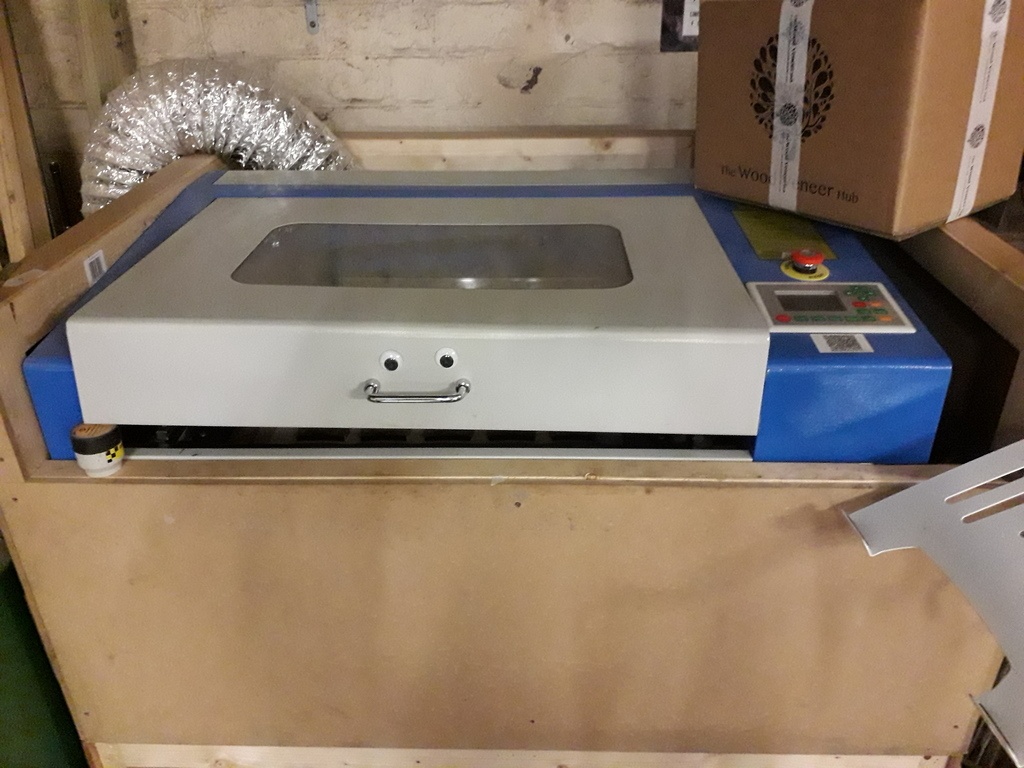

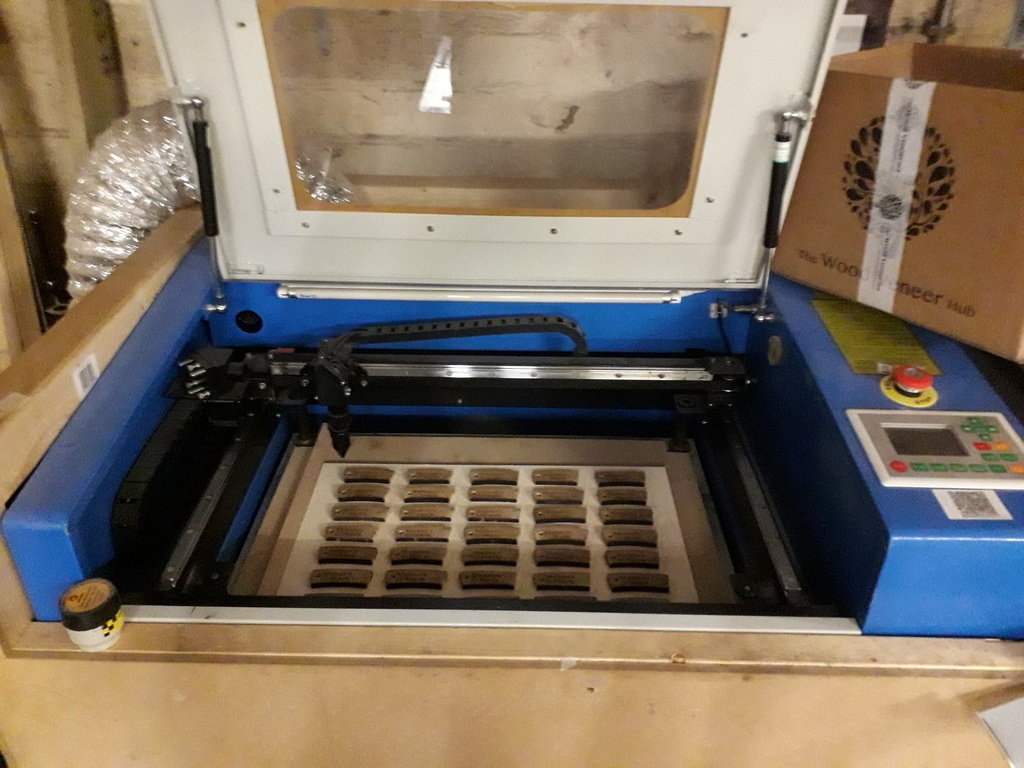

gravure laser chez mon voisin d'atelier, un indépendant équipé d'une graveuse laser.
J'en ai profité pour faire mes sous bock du Racing Club de Strasbourg, Jetzt geht's Los !

Publié

Partager

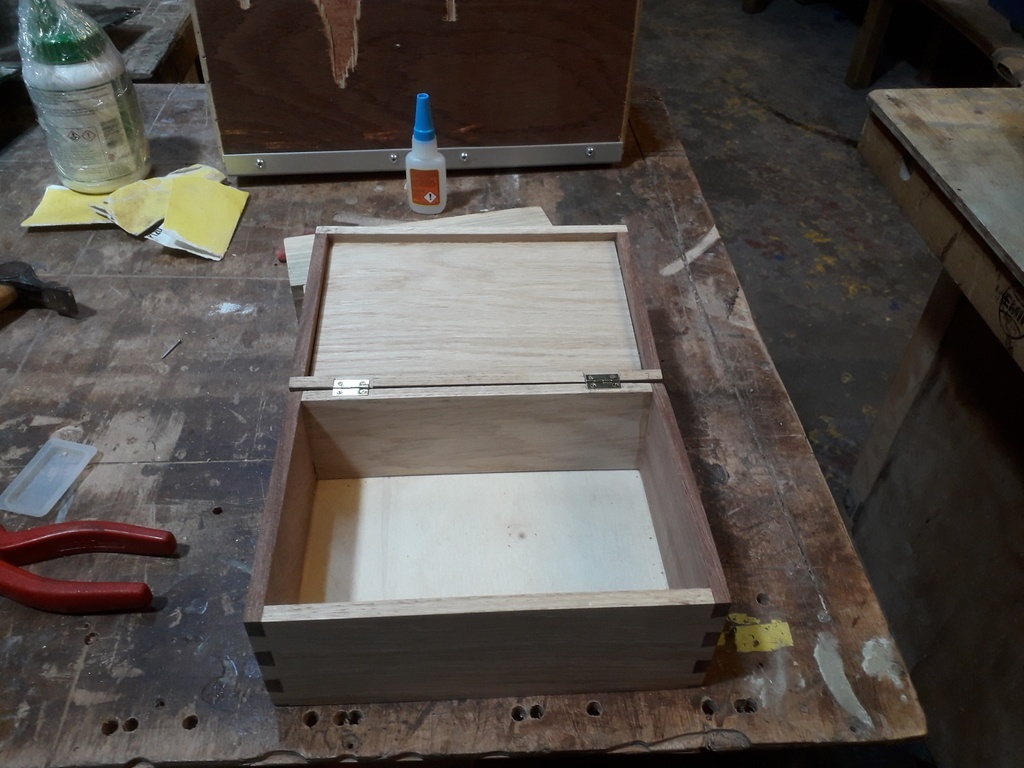

La quincaillerie

pas vraiment de photos de cette étape. Vu la faible épaisseur des bois j'ai du prendre des charnières très petites et donc assez fragiles. C'est un peu de la chirurgie pour monter tout ça mais ça s'est bien passé, une seule vis en laiton a cassée et j'ai pu la sortir.

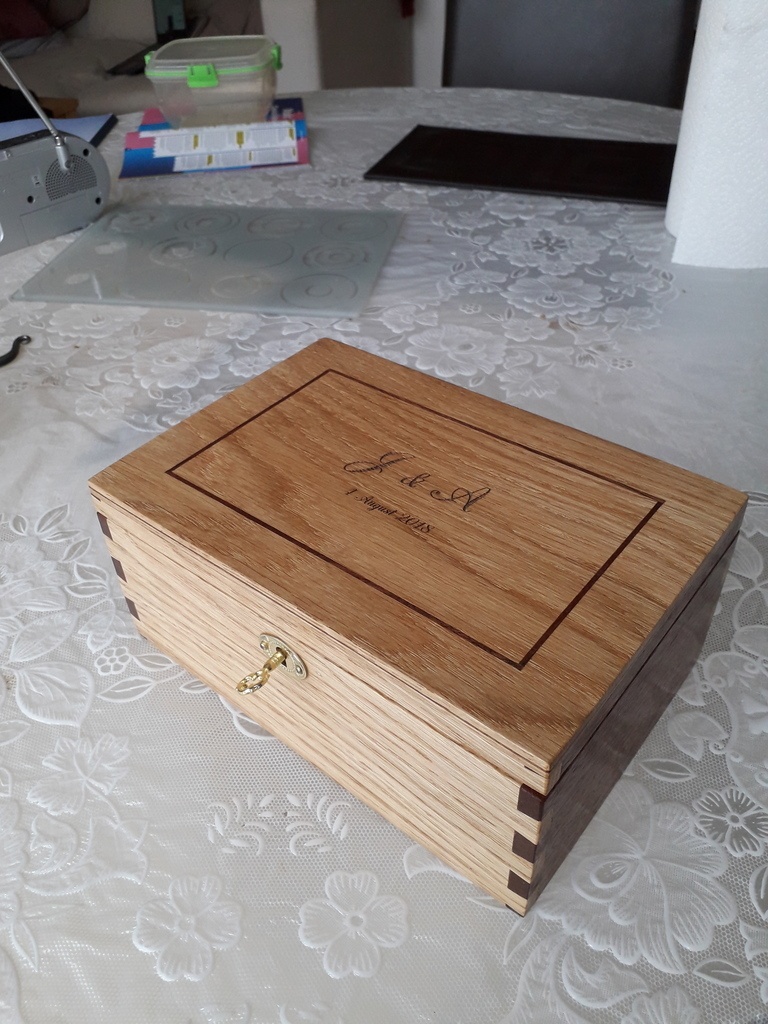

3 de ces boites ont également reçu une serrure. La aussi c'est du défonçage de précision...

Publié

Publications associées


Discussions

Thibault Jehl  a publié le pas à pas "Boites toutes simples".
il y a 6 ans
Bricolo36

Très très bien ton pas à pas et joli travail très soigné ça valait le coup de lancer une série
Bonne continuation

Séverine
( Modifié )

Merci pour ce pas-à-pas. J'aime faire des boites et coffrets également, et ça donne des idées.
J'aimerais bien avoir un voisin comme le tien 😋 . Les gravures sont sympas.

jeanlucg
( Modifié )

Merci trés joli travail de précision, pour la quincaillerie ou l'acheter ? petite charnière laiton, serrure etc..

Thibault Jehl
( Modifié )

C'était sur un site anglais, je suis en Écosse. A voir s'ils livrent en France :
originalmarque..._Fittings_1.htm

jeanlucg
( Modifié )

Thibault Jehl Merci pour le site je vais me renseigner, bonne continuation, beaux projet et de belle réalisation, félicitation.

Séverine
( Modifié )

jeanlucg , tu as aussi ce vendeur anglais : Prokraft.
J’y ai commandé la quincaillerie pour faire cette boîte.
Site très sérieux, et quincaillerie de bonne qualité.

menuisier78

Bonjour, vous avez fais un très belle ouvrage !Je ne sais pas si vous utiliser toujours ce site mais on ne sait jamais ! je cherche aussi des petites quincaillerie mais pouvez-vous me donner l’appellation de la serrure car tout ce que je trouve ce sont des serrure de portes ou beaucoup trop grande
Merci d'avance

Thibault Jehl

Comme évoqué plus haut, j'étais en Ecosse au moment de réaliser ces boites et je me suis fourni sur un site anglais. sur ce site ces petites serrures s'appellent des "box lock" = serrures de boites.

menuisier78
( Modifié )

J'ai bien vu! Je vais me débrouiller, je pense avoir trouver pour une dizaine d'euros. Je pensais que vous auriez peut-être des pistes pour la France enfin ce n'est pas grave.
