LeHLM

Desserte

Desserte
+

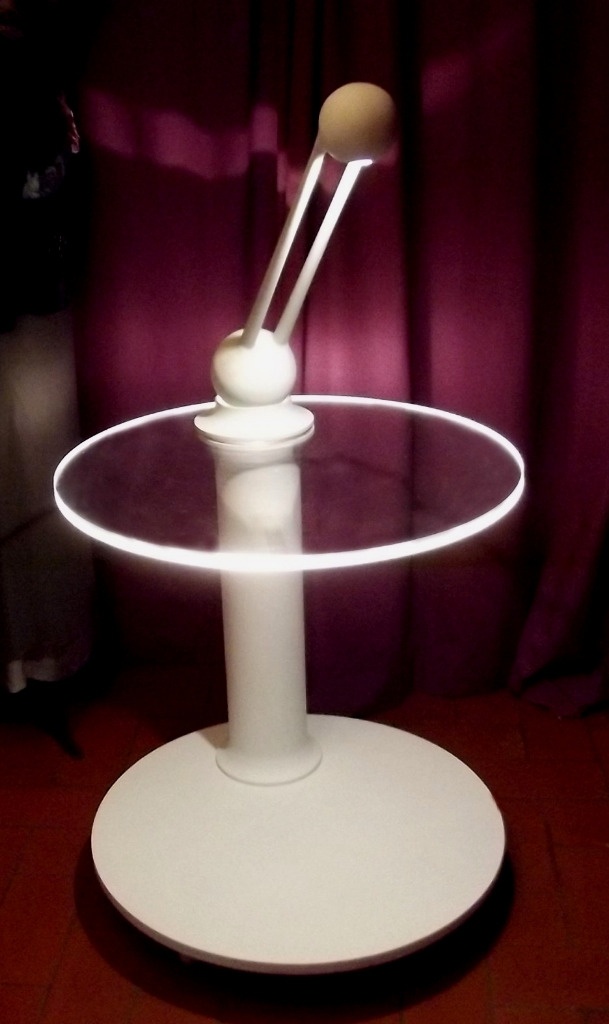

Cette petite desserte porte un luminaire dont l'idée de départ est celle d'un culbuto en déséquilibre posé dans une coupelle au sommet d'une colonne

Liste des articles


Partager

Le luminaire

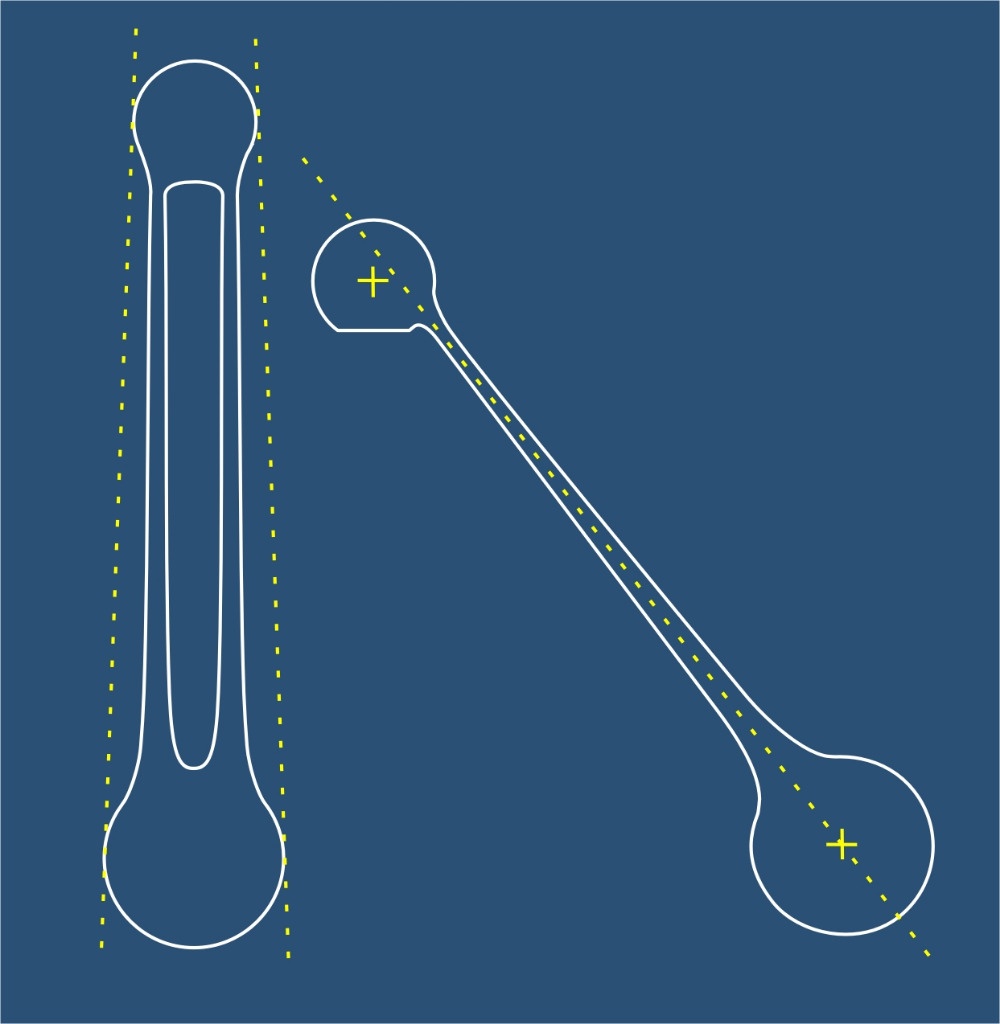

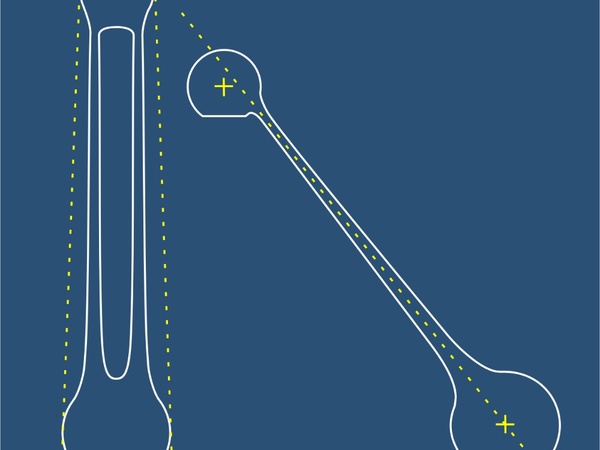

Deux sphères de taille différentes sont reliées par deux bras.
Les deux bras sont coniques pour que le contact avec les sphères soit en proportion avec le diamètre de celles-ci.
Ils sont parallèles et prennent contact avec les sphères légèrement en retrait afin d'éviter un effet de raideur de l'ensemble.

Publié

Partager

L'assemblage

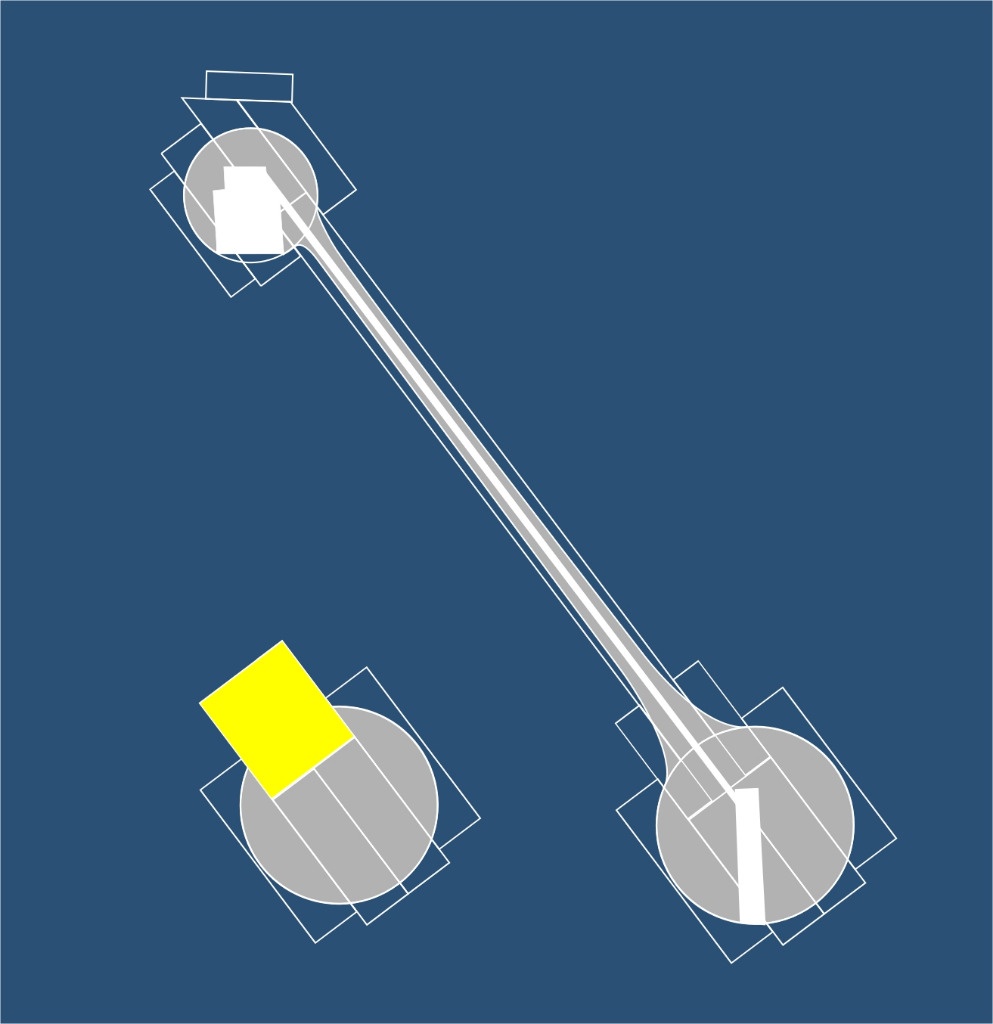

Le luminaire est en poirier. Il est fait d'éléments collés entre-eux.

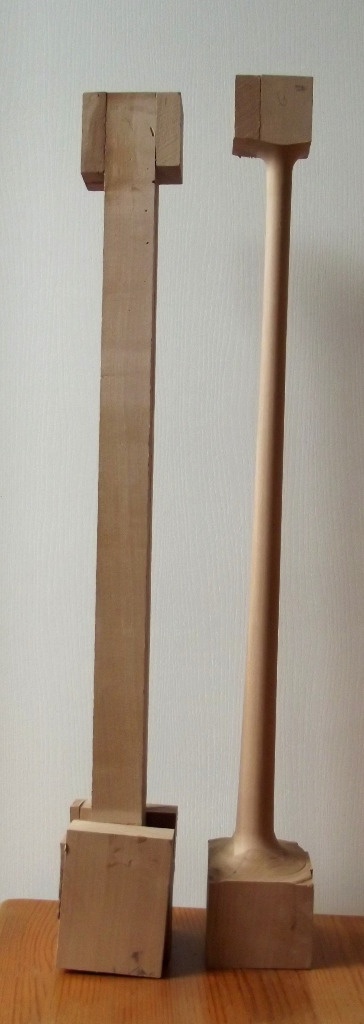

Les deux bras sont faits de 2 tasseaux rainurés pour le passage des fils, puis assemblés et tournés.

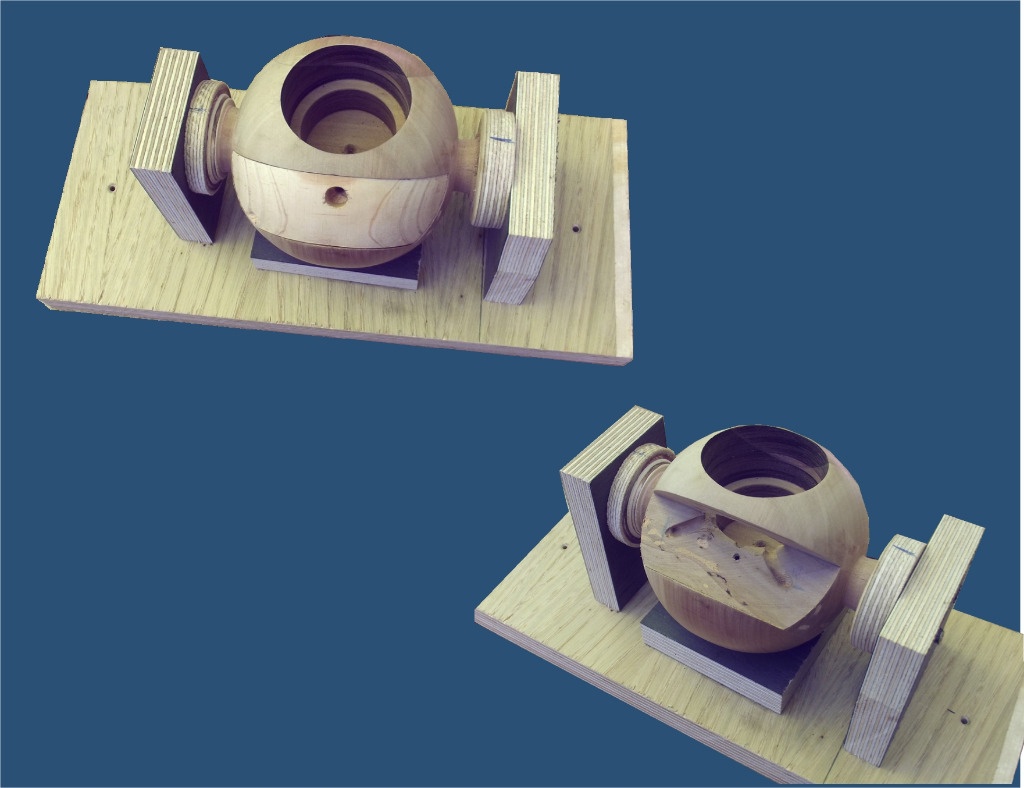

Les sphères sont pleines et percées après tournage.Une pièce de bois est mise en réserve pour le raccordement des bras.

Publié Mis à jour

Partager

La table

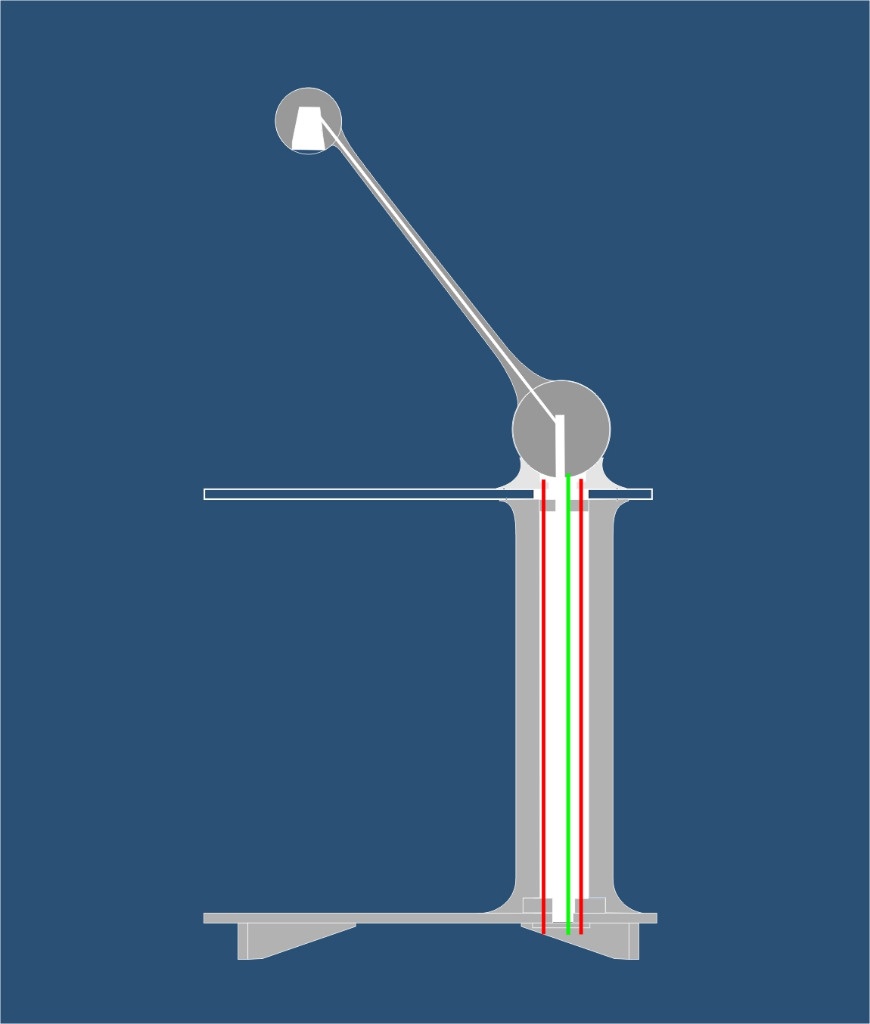

L'idée étant que ce luminaire soit posé sur une colonne servant de pied, un plateau en méthacrylate (PMMA) a été choisi pour garder l'ensemble visible et posé sur un plateau bas à 8 cm du sol.

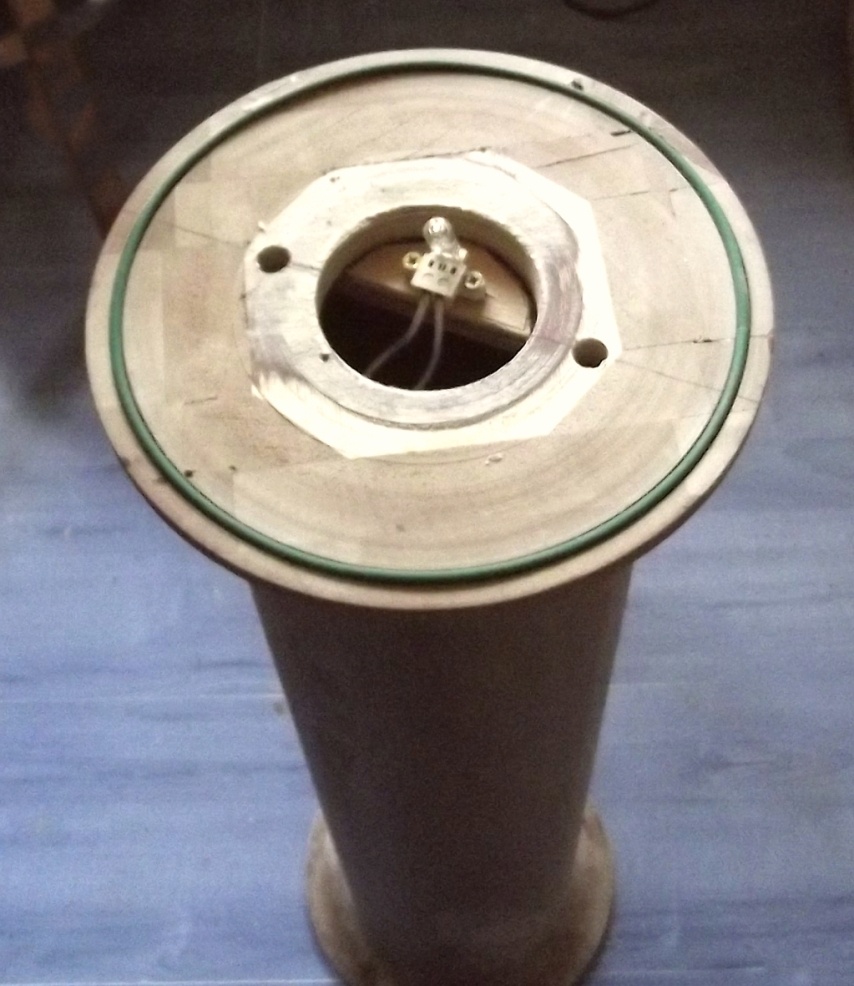

Le plateau est terminé à la défonceuse avec un point d'axe central. Le plateau en méthacrylate est ajusté en se servant de l'autre, comme guide. Il est dépoli à l'extérieur. Des trous sont ménagés pour le passage des fils et des tiges filetées qui maintiennent l'ensemble. Le trou dans l'axe de la colonne est poli pour laisser le passage de la lumière d'une petite lampe halogène destinée à éclairer le champ extérieur du plateau.
Deux joints, faits avec de la courroie en polyuréthane, empêchent la lumière de filtrer.

Publié

Partager

La colonne

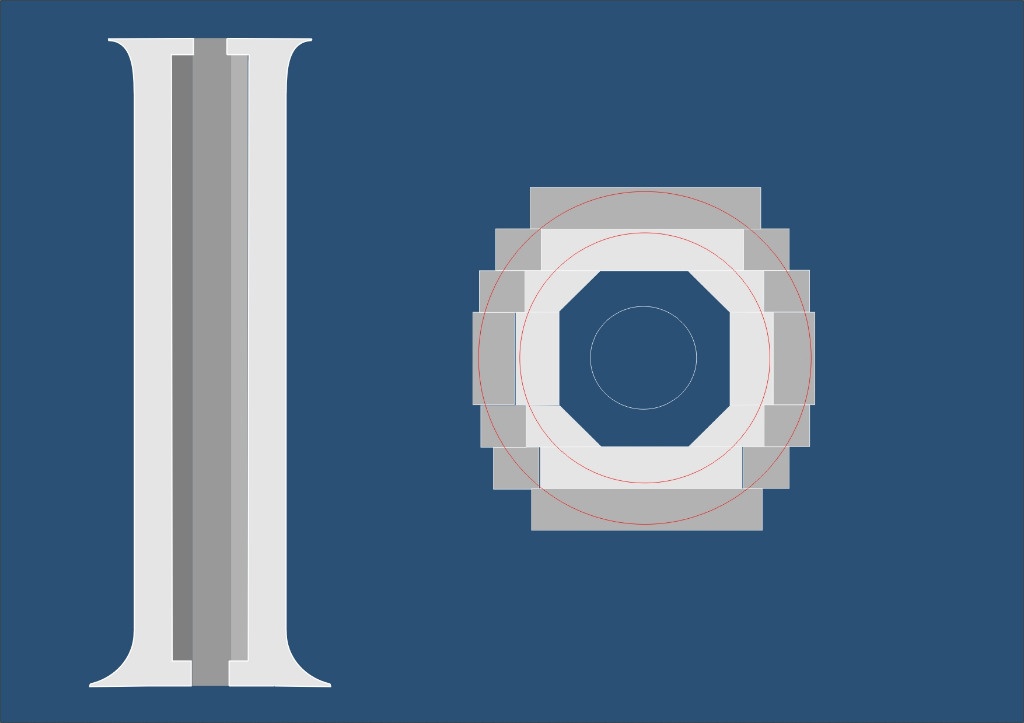

La colonne est faite d'éléments assemblés puis tournés.

Publié
