Nejiri Arigata en coupe sous Sketchup... et vidéo finale

  Ce pas à pas présente un projet en cours de réalisation.

Nejiri Arigata en coupe sous Sketchup... et vidéo finale
+

Salut à tous,

Je sais que ce n'est pas vraiment une création, pas vraiment un pas à pas (quoique, ça pourrait le devenir...), mais où mettre ces images?....
Impossible de les mettre dans les plans, car sans avoir essayé avant, je ne veux pas diffuser quoi que ce soit.

Liste des articles

Mis à jour

Partager

Le dessin Sketchup

Du coup je partage quand même.

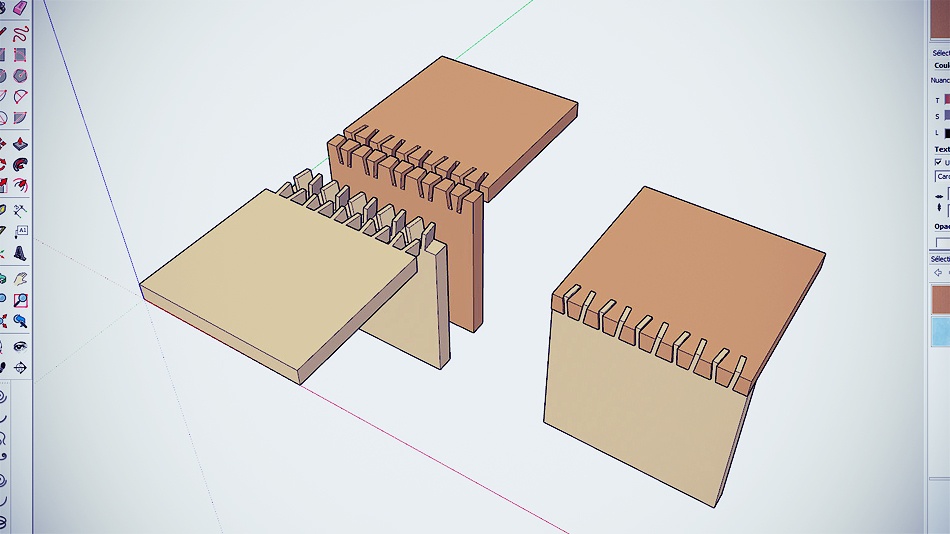

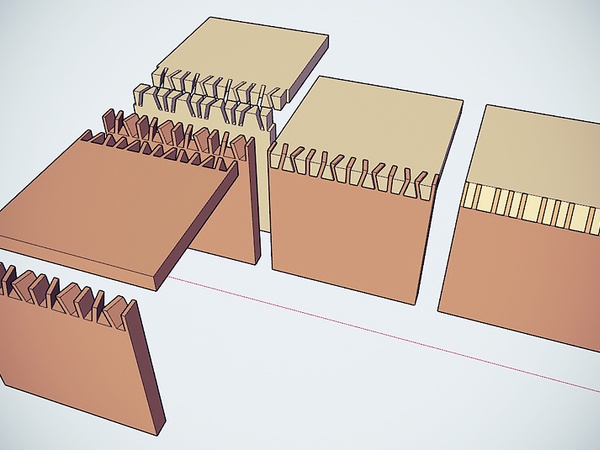

Je me suis amusé à reproduire un assemblage Nejiri Arigata sous Sketchup, le but était dans un premier temps voir comment le tracer, mais aussi afin de m'y tester d'ici quelques jours, juste pour le fun.

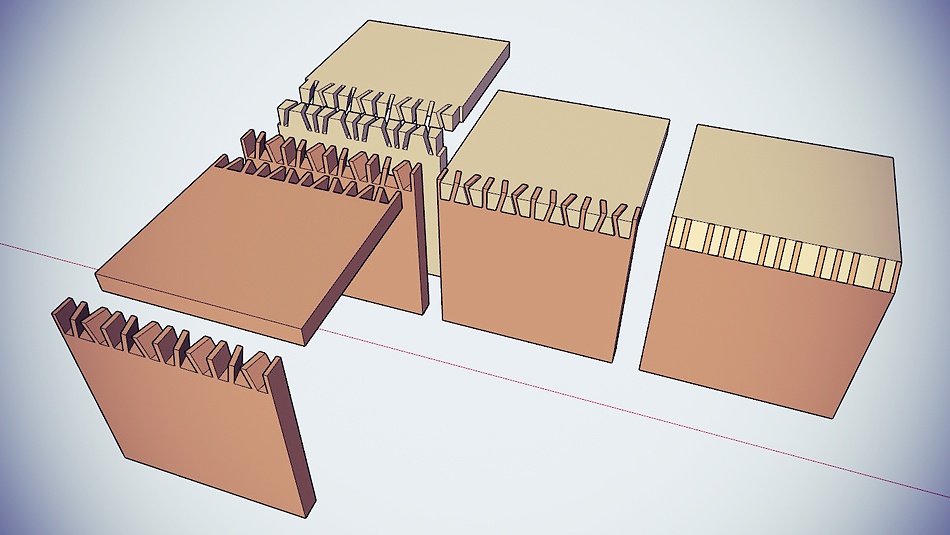

En coupant à 45° l'assemblage, on se rend finalement compte que même si l'assemblage semble très compliqué à emboiter, finalement, il suit une ligne directrice pour bien s’enquiller.
Sur la coupe à 45° on voit que tout est droit, alors qu'il y a des angles partout.

Voilà, c'était juste pour le fun.

Si je trouve un peu de temps, j'en ferrais une vidéo tuto sur Sketchup d'ici quelques jours ou semaines...

Publié

Partager

Seconde version, à 3 queues dont une droite.

Finalement quand on a compris le truc ça se trace tout seul.
ça c'est la théorie, en 3D, reste à voir en vrai ce que ça donne....

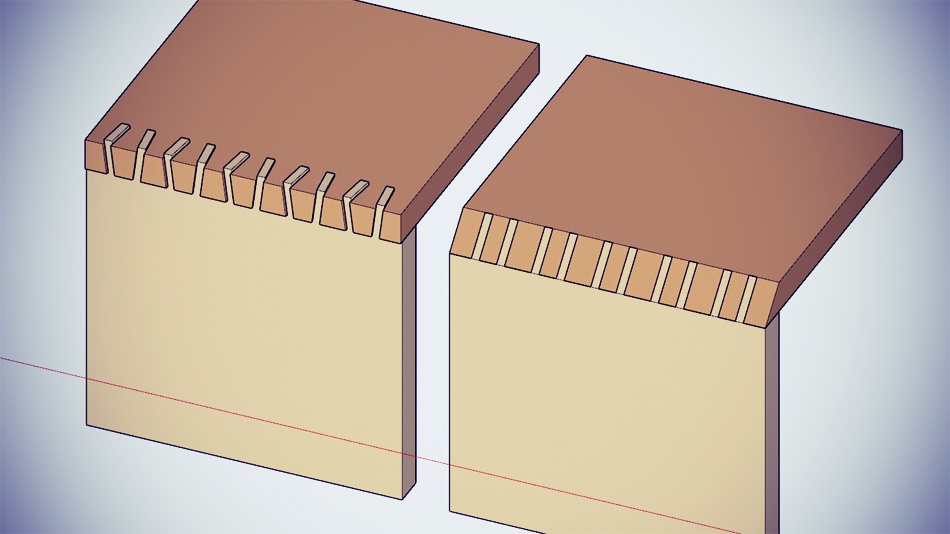

Ce matin, je me suis amusé à en dessiner un avec 3 queues.
La centrale est droite, les deux autres sont orientées à 14°.
Et là encore la coupe révèle la partie droite qui permet l'encastrement.

Publié

Partager

Après le dessin, le bois....

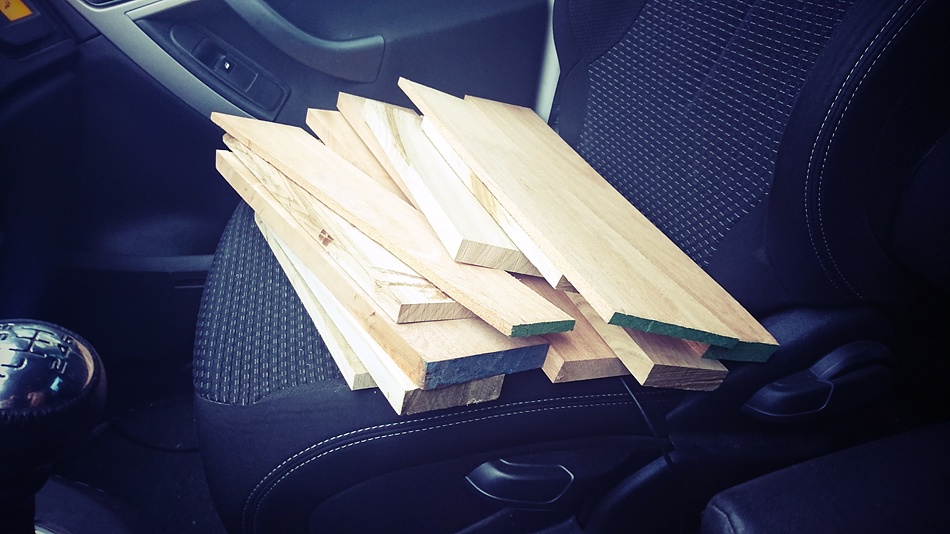

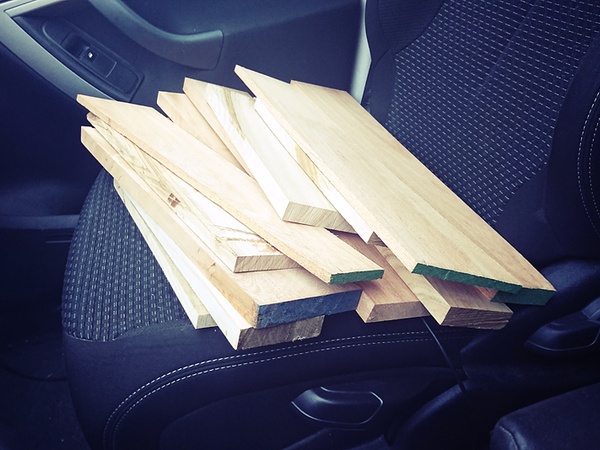

Comme je compte bien réaliser cette assemblage, je me suis rendu ce matin chez mes anciens compagnons de stage en menuiserie pour voir s'ils n'avaient pas quelques chutes de bois pour moi.

Je suis reparti avec du Châtaignier, du Niangon et du Sapeli.

J'ai presque tout ce qu'il faut pour commencer. 😉

Publié

Partager

Et les équerres de renvoi pour tracer les queues d'arondes.

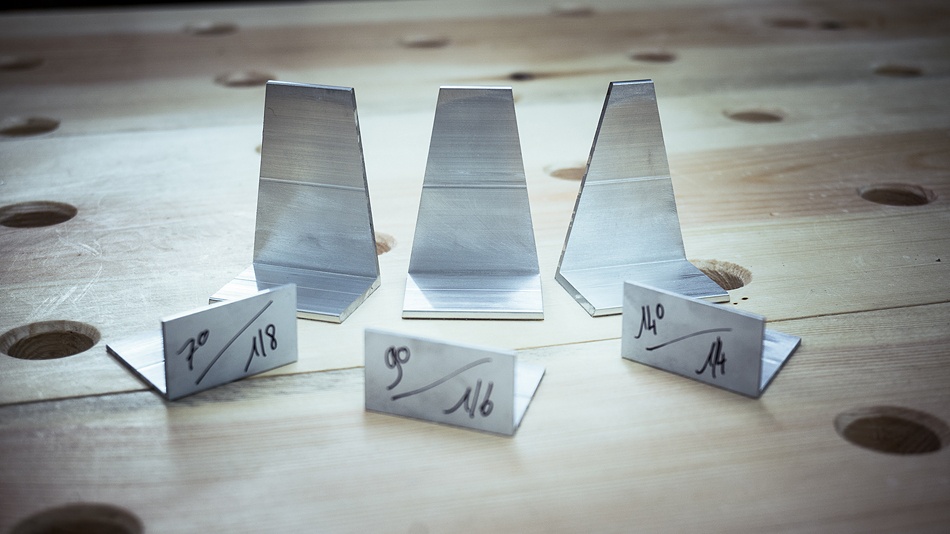

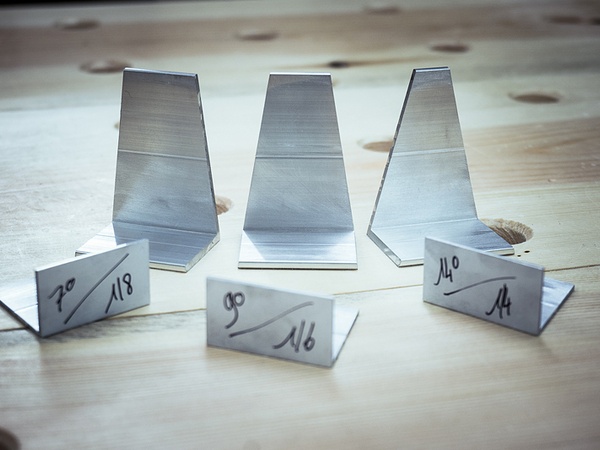

Pour tracer facilement les angles qui serviront à réaliser le Nejiri Arigata, je me suis fabriqué des équerres de renvoi pour queue d'aronde avec les 3 rapports standard 1/4 1/6 et 1/8

😉

Et une 'tiote photo

Publié

Partager

Première pièce...

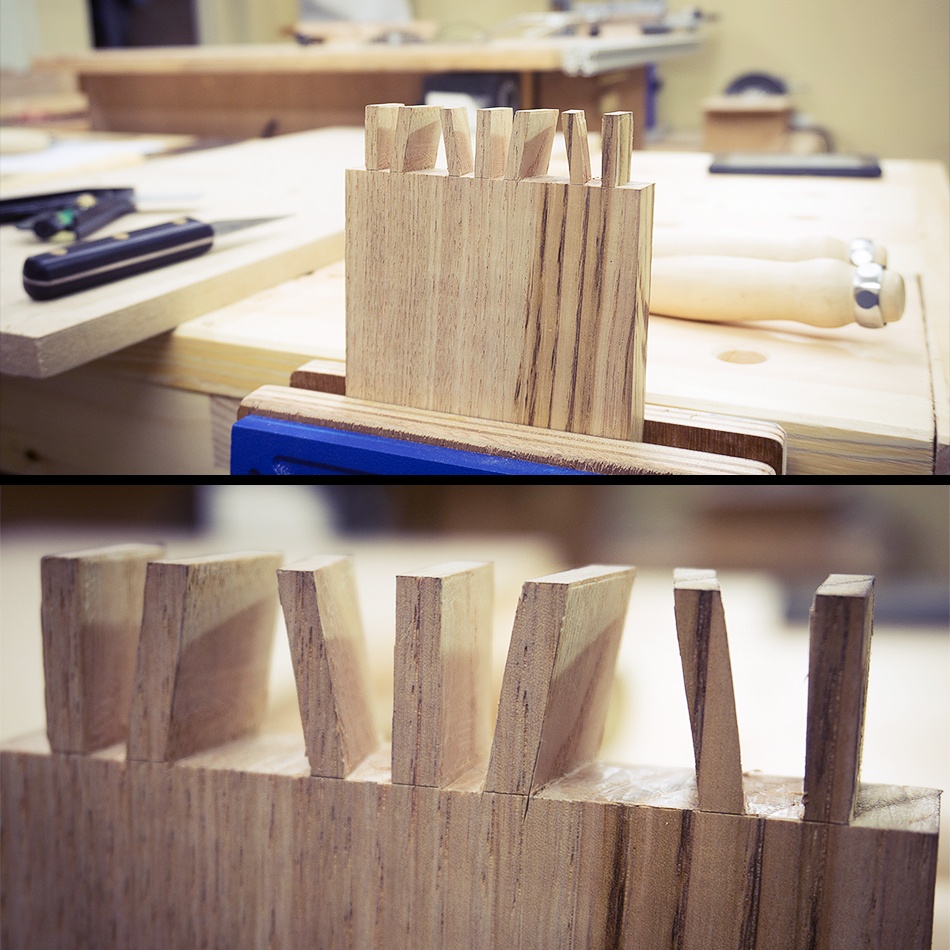

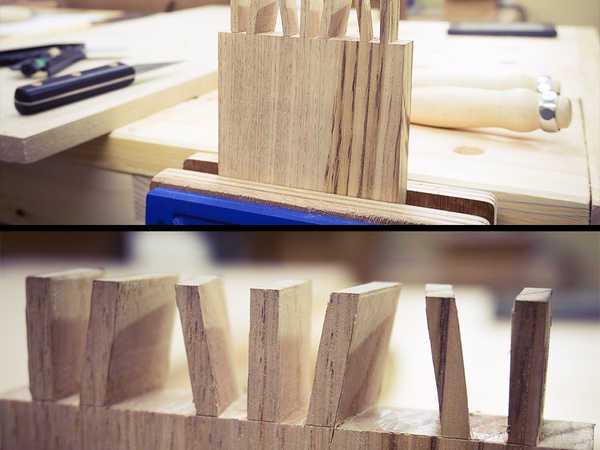

La première pièce est maintenant réalisée, reste la seconde à faire.

Publié

Partager

Et le voici terminé...

Je vous laisse découvrir le résultat en vidéo

Ce n'était pas du tout évident, mais ça vaut le coup d'essayer, et pour tout vous dire, j'en referais certainement pour soigner le tracé et la découpe.

Publié

Partager

Et pour clôturer ce pas à pas, amusez vous à tracer le Nejiri Arigata sous sketchup.

Voilà, ce pas à pas touche à sa fin, avec la dernière partie en vidéo pour que vous puissiez apprendre à dessiner cet assemblage sous Sketchup.

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

TipausteWoodWorking  a publié le pas à pas "Nejiri Arigata en coupe sous Sketchup... et vidéo finale".
il y a 7 ans
L'Atelier Vosgien
( Modifié )

Super ça , moi j'ai déjà commencé 😂

TipausteWoodWorking
( Modifié )

Bientôt, bientôt 😉

TipausteWoodWorking  a publié l'article "Seconde version, à 3 queues dont une droite.".
il y a 7 ans
hedjour
( Modifié )

Ce serait bien de détailler un peu les plugins utilisé et la méthode utiliser dans sketchup.

TipausteWoodWorking

Salut,
Pas de plugins, juste du tracé, pour la méthode, il faudra attendre, j'en ferrais certainement une vidéo...

Boris Beaulant
( Modifié )

Héhé, hâte de voir tout ça en bois ;)

(PS : toi tu fais des captures d'écran en prenant une photo :P ? )

TipausteWoodWorking
( Modifié )

Non 😜
C'est les miniatures que j'ai mis sur ma page FB

Mais t'as raison, on dirait des photos.... 😉

TipausteWoodWorking  a publié l'article "Après le dessin, le bois....".
il y a 7 ans
TipausteWoodWorking  a publié l'article "Et les équerres de renvoi pour tracer les queues d'arondes.".
il y a 7 ans
TipausteWoodWorking  a publié l'article "Première pièce...".
il y a 7 ans
TipausteWoodWorking  a publié l'article "Et le voici terminé...".
il y a 7 ans
Gwalarn
( Modifié )

J'ai regardé la vidéo, ça avait l'air d'être extrêmement long à faire.Tu as du changer 3-4 fois de tenues.
En tout cas bravo pour une première c'est plus que convenable.

TipausteWoodWorking
( Modifié )

J'ai fait des pauses pour pas péter un câble! lol, j'ai pas besoin d'être rentable mais là, fallait pas trop pousser quand même. 😉

TipausteWoodWorking  a publié l'article "Et pour clôturer ce pas à pas, amusez vous à tracer le Nejiri Arigata sous sketchup.".
il y a 7 ans
francoisss

Bonjour ca serait possible d'avoir le modèle 3D directement svp?
