un nouveau projet qui fait parti de l'agencement d'un bureau/chambre d'amis.

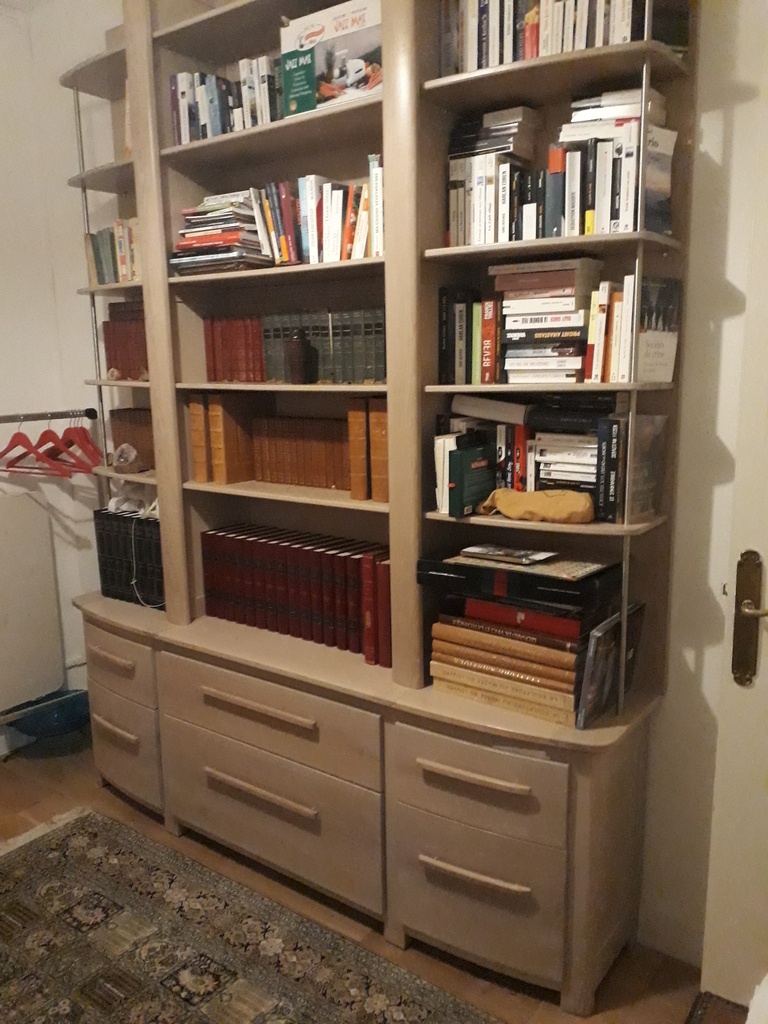

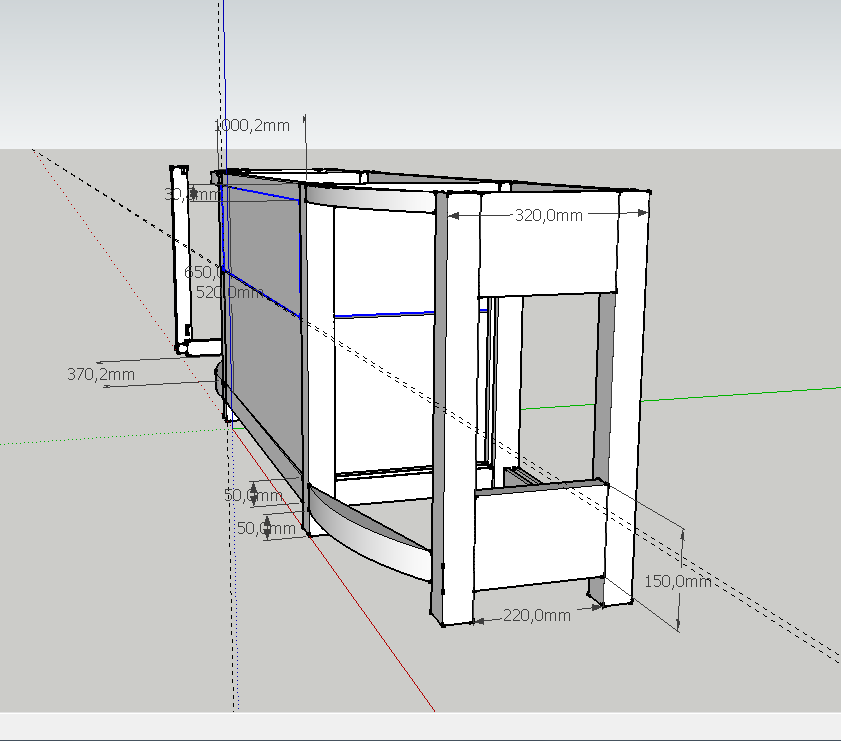

cette bibliotheque doit laisser un passage libre suffisant lors du depliage du clic clac et acceuillir la housse de ce dernier une fois ouvert,d'ou le dimmensionnement consequent du tiroir bas central qui influence donc l'ensemble.
j'ai cherché a garder la continuité du fil sur les facades et allégé la structure en utilisant le cintrage pour les cotés en retrait.
Liste des articles

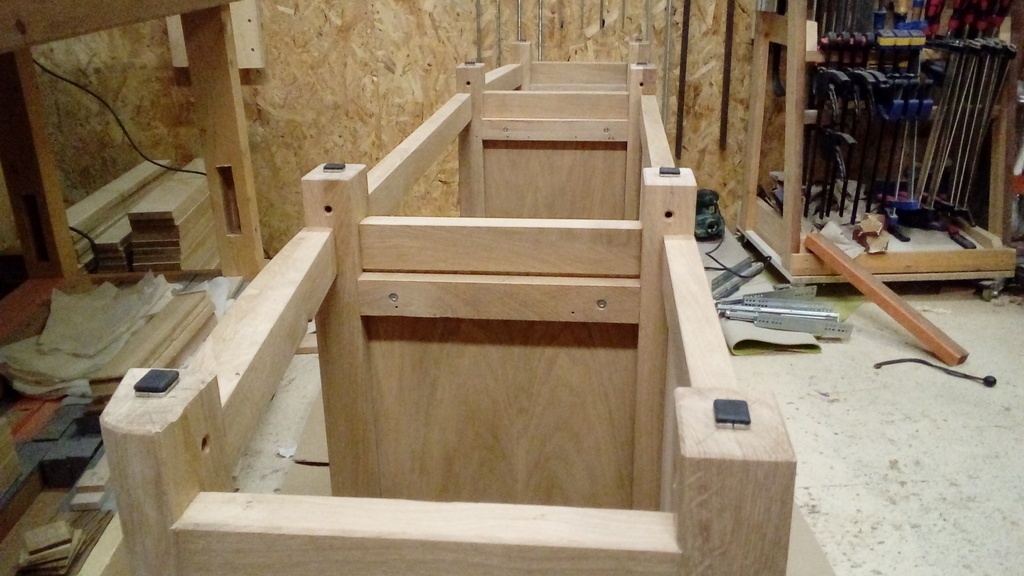

Ossature partie basse

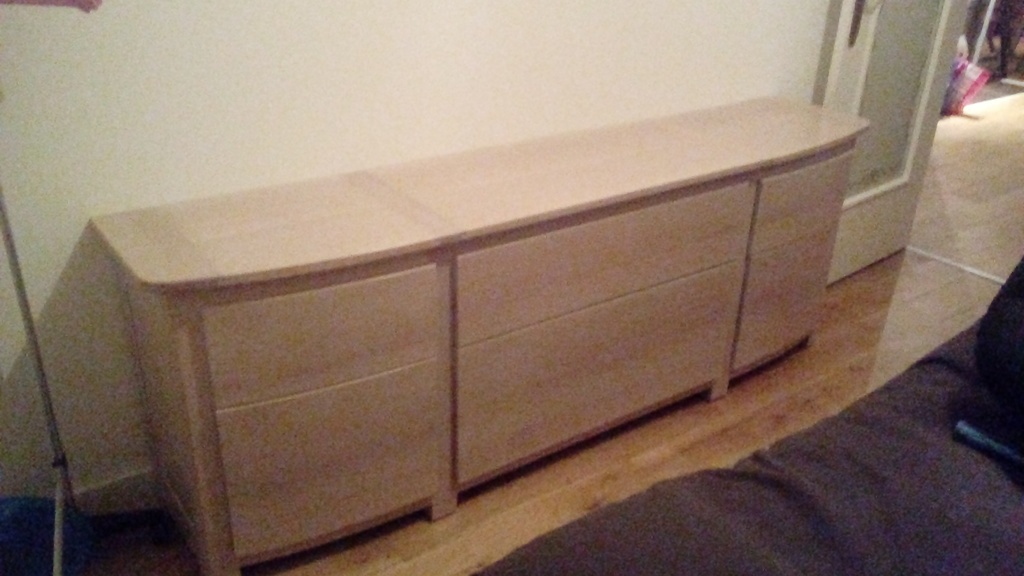

l'aspect definitif de la partie basse a un peu évolué...

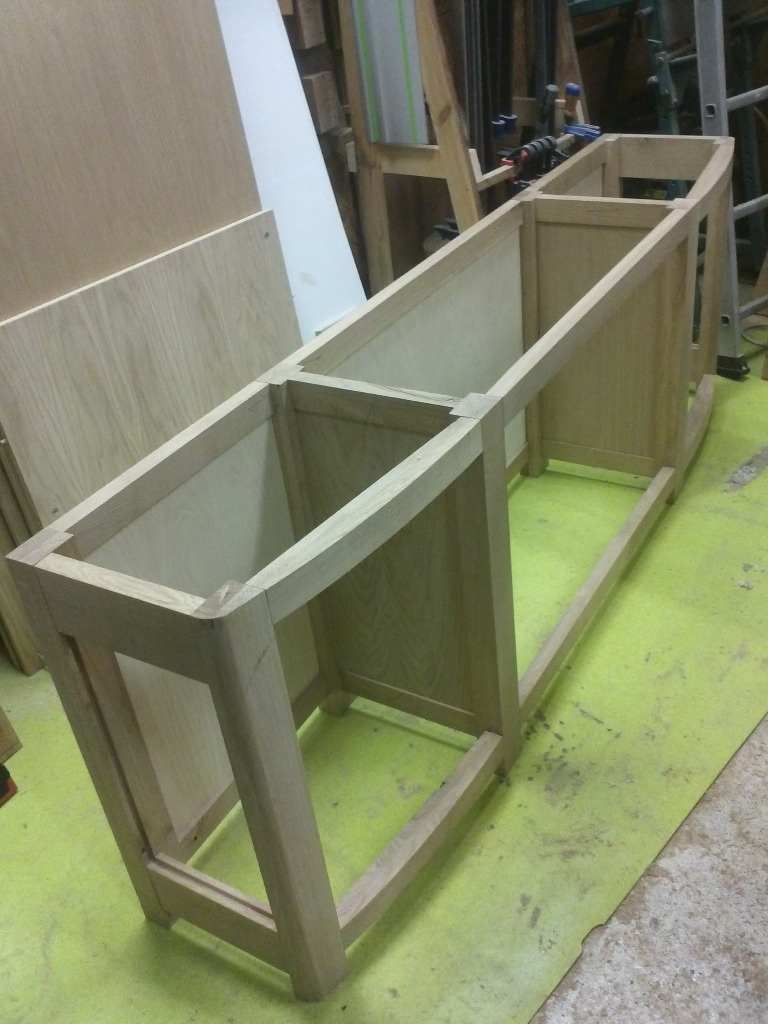

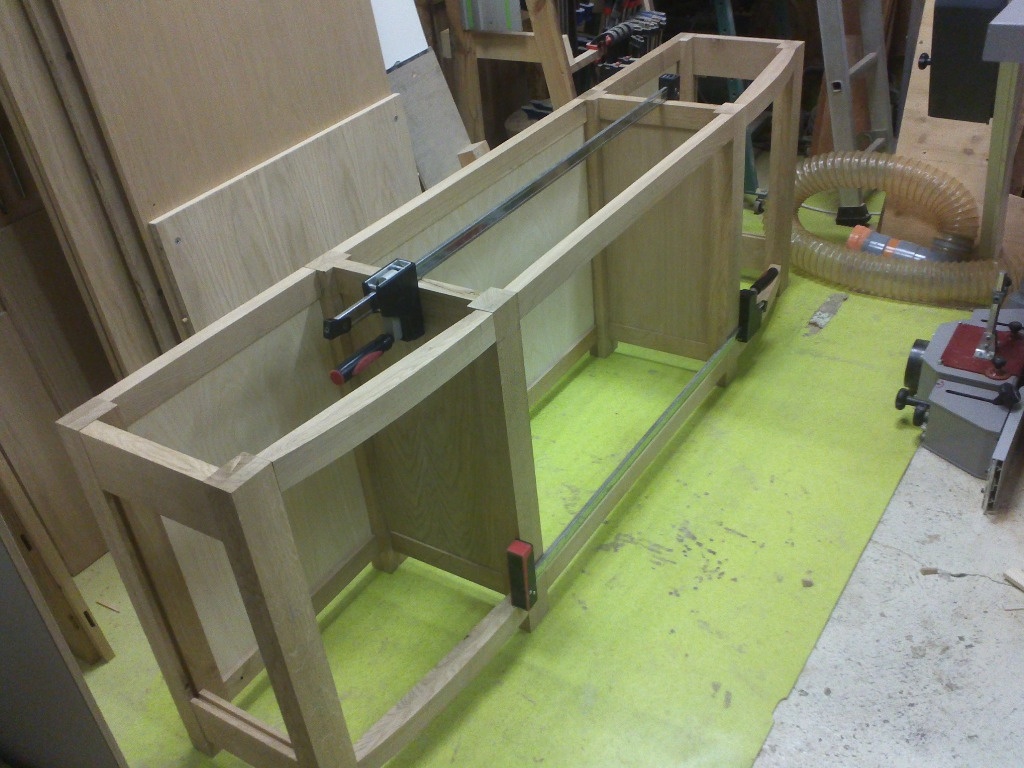

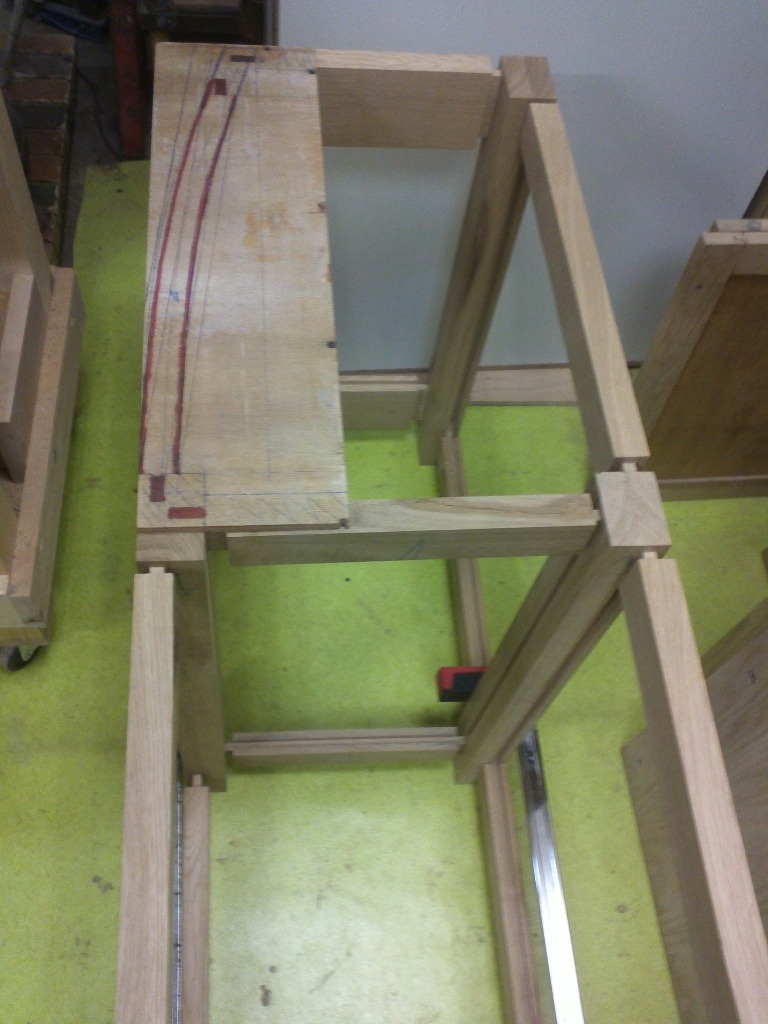

apres les usinages classiques pour le montage de la structure,j'ai fait une épure du cintre choisit en fonction du retrait de 50 mm des cotés.

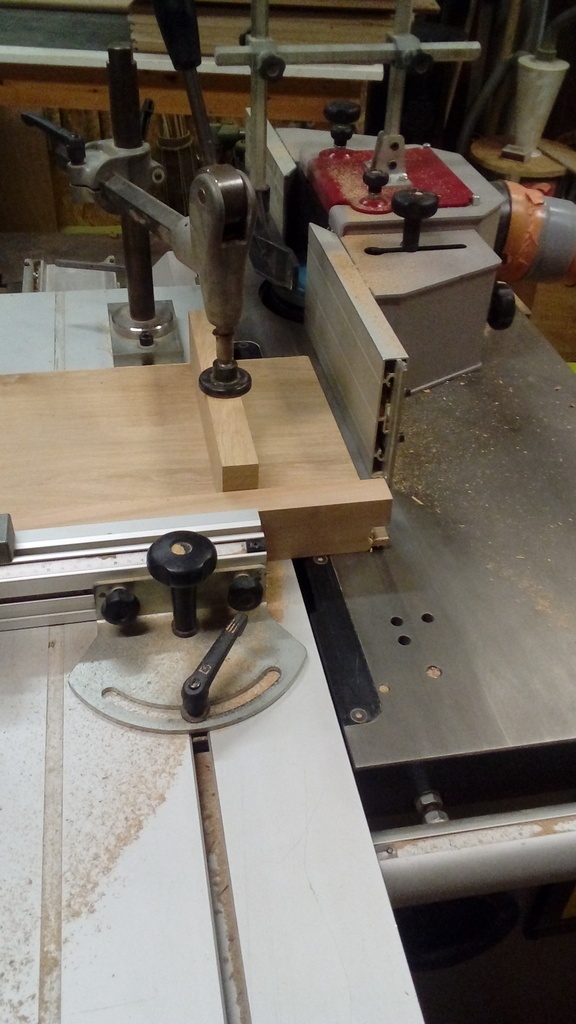

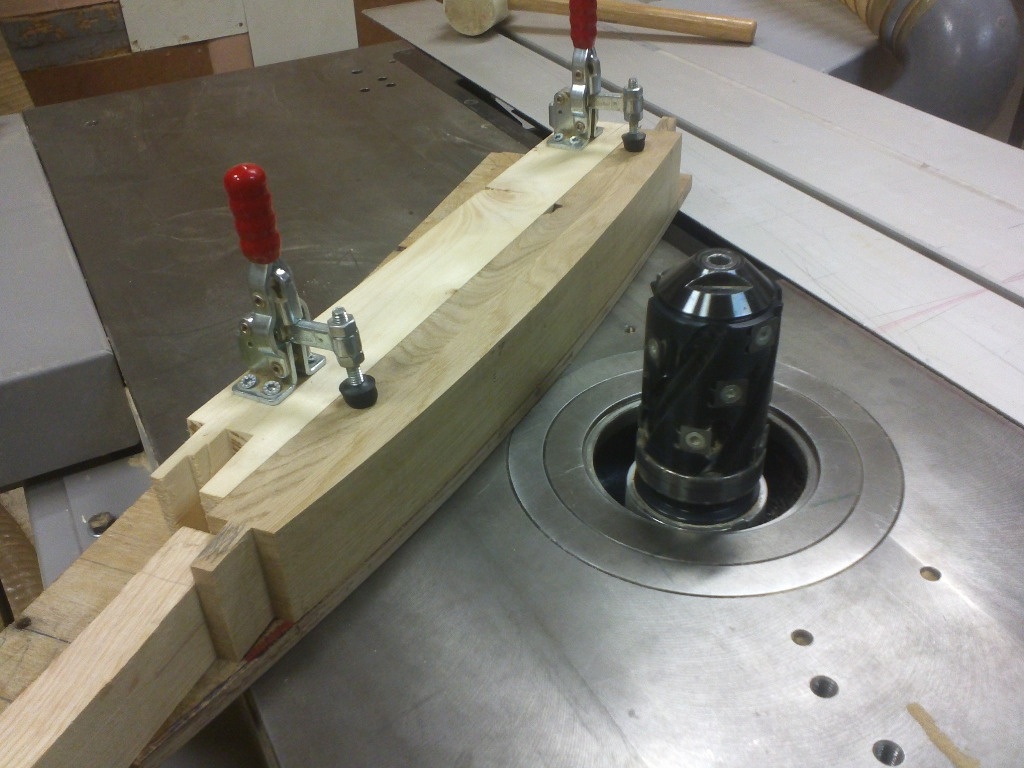

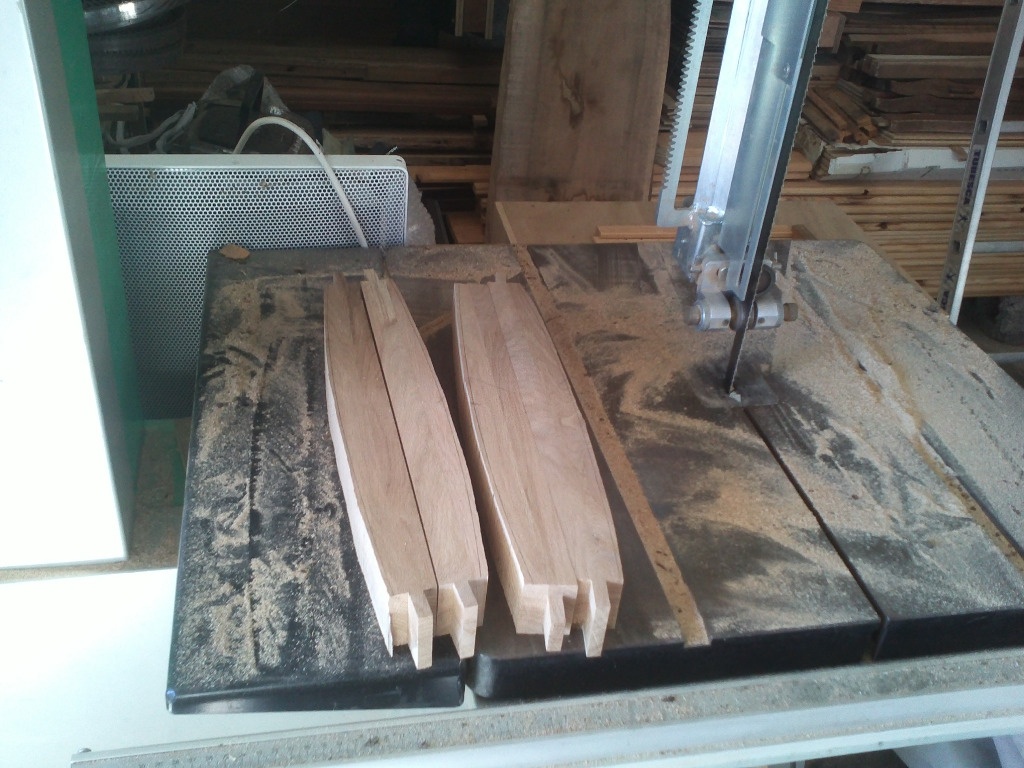

tenonnage des traverses avec angle a la toupie,puis amorce du cintre a la ruban et passage au bouffe tout avec gabarit.

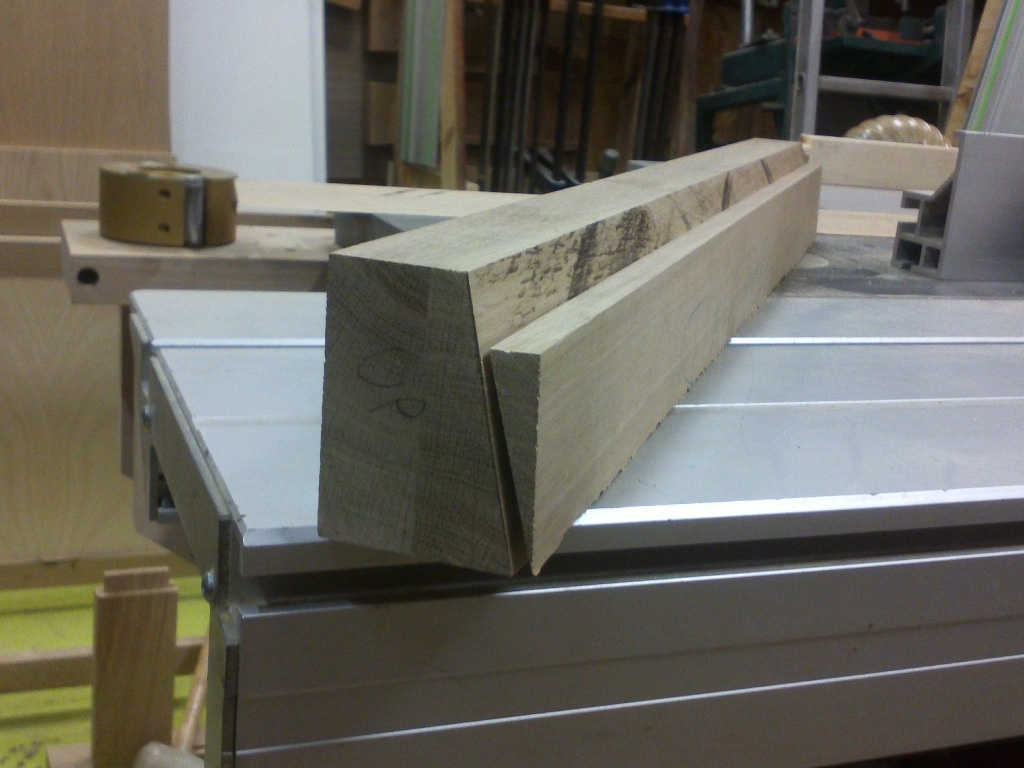

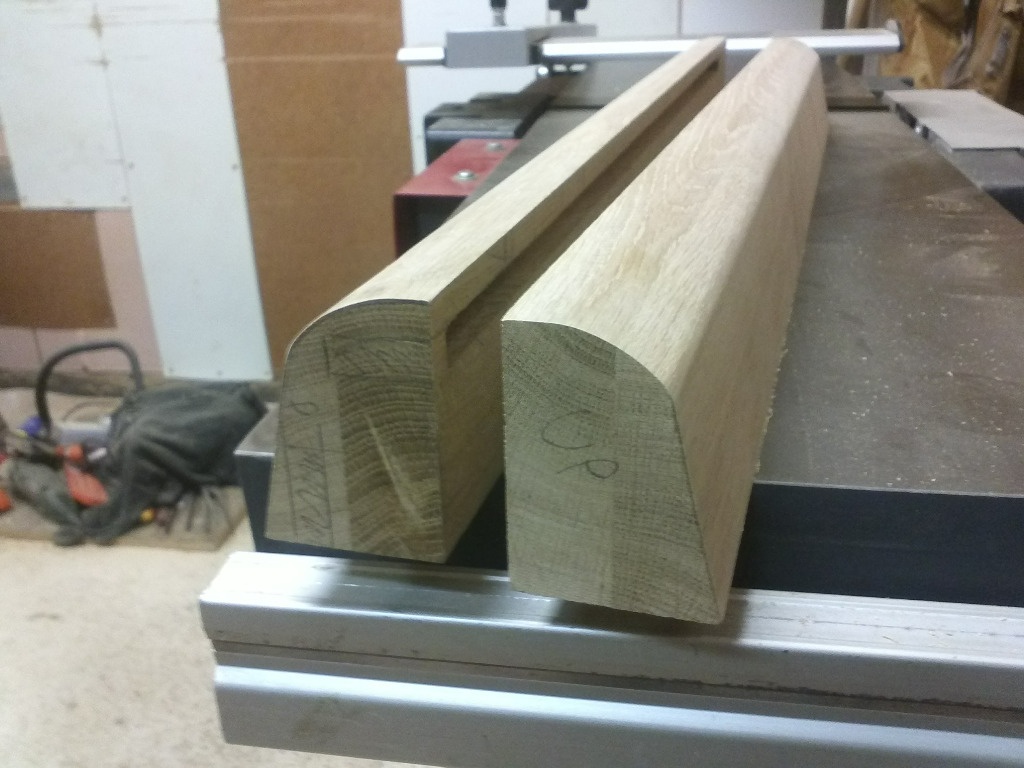

ensuite j'ai reporté la fin du cintre sur les montants en deux passages:circulaire avec angle et quart de rond avec angle.

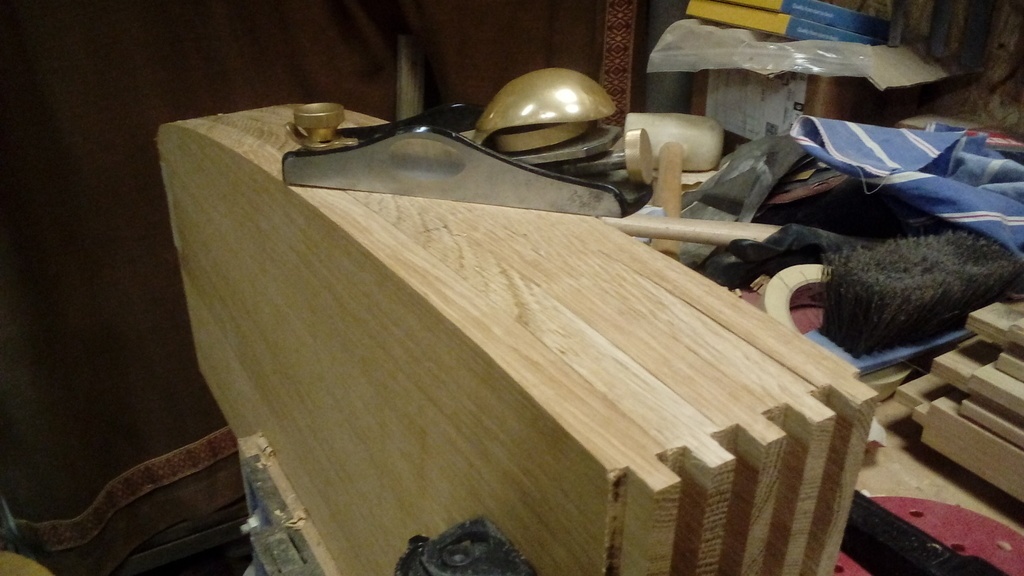

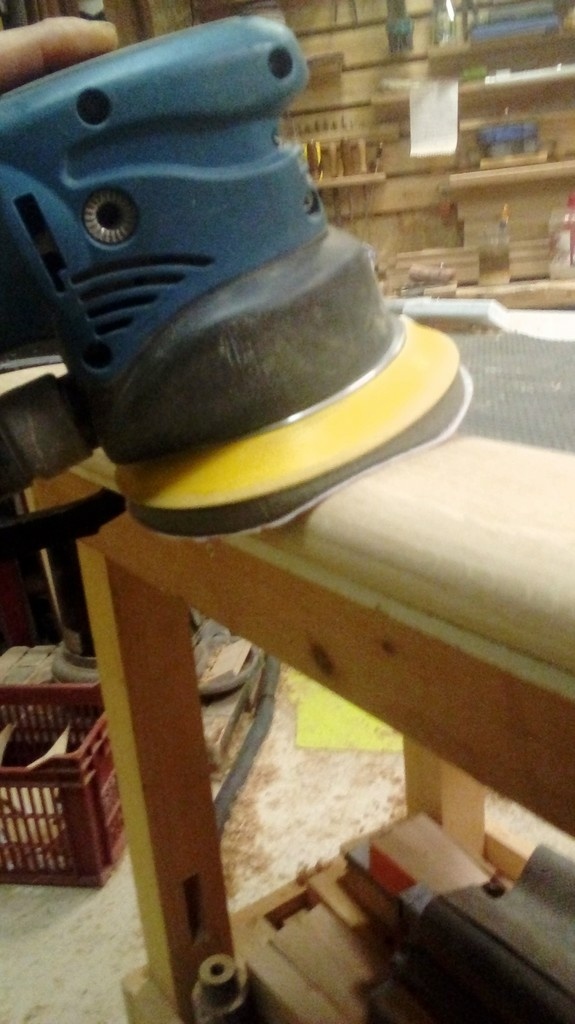

finition de l'arrondi des montants par poncage ...
Habillage de la partie basse

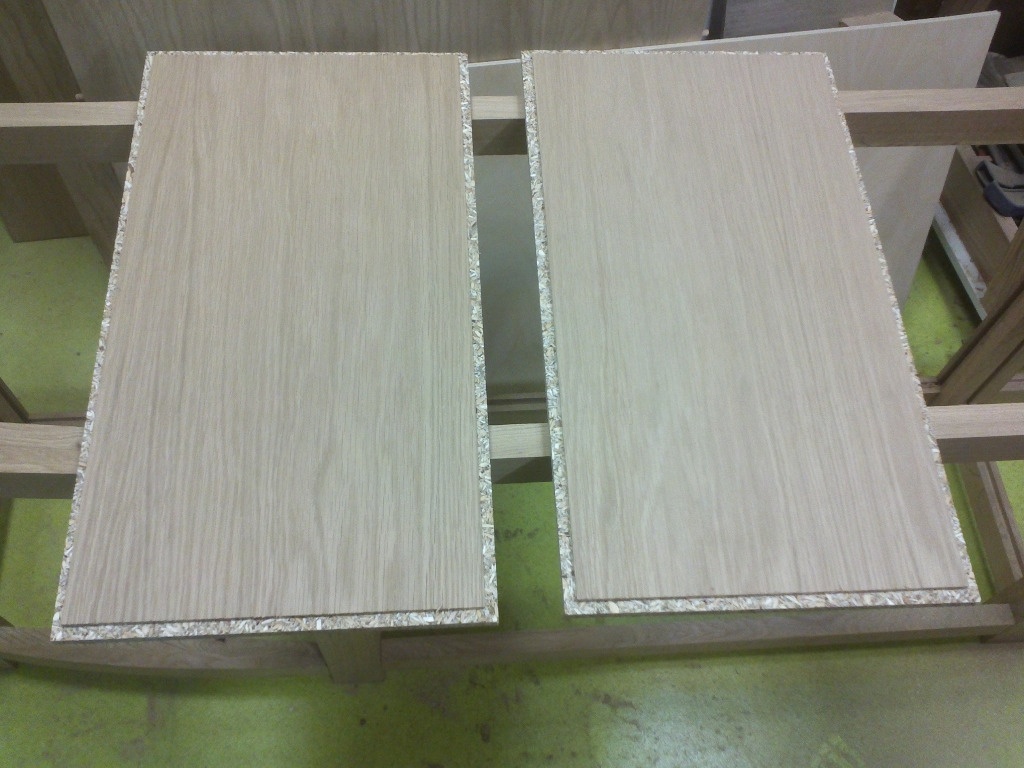

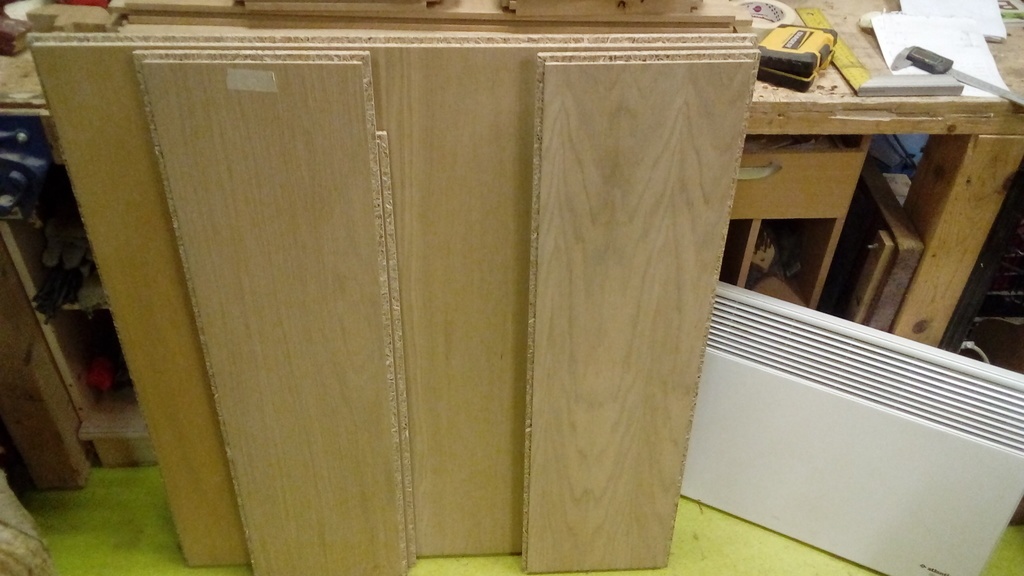

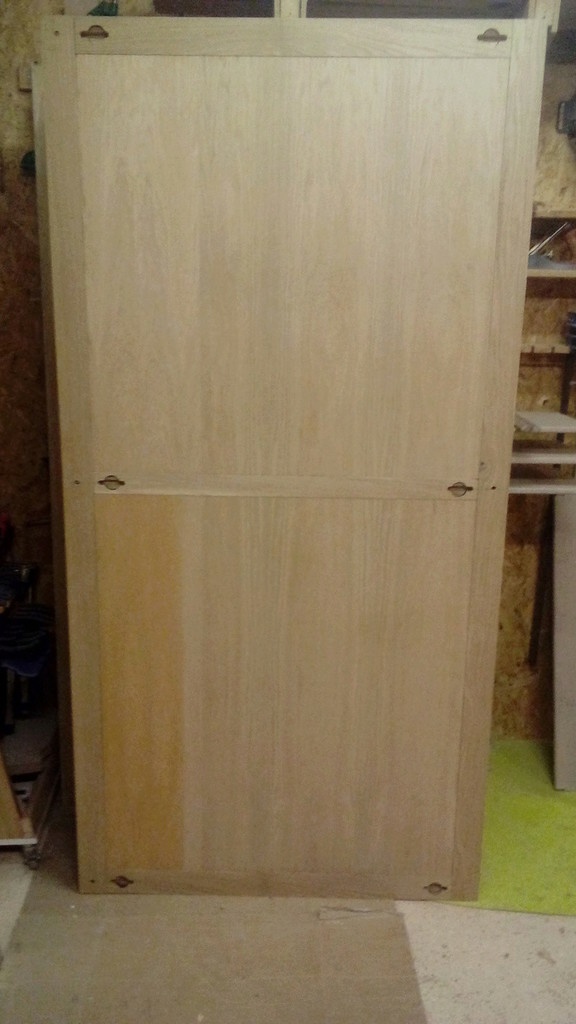

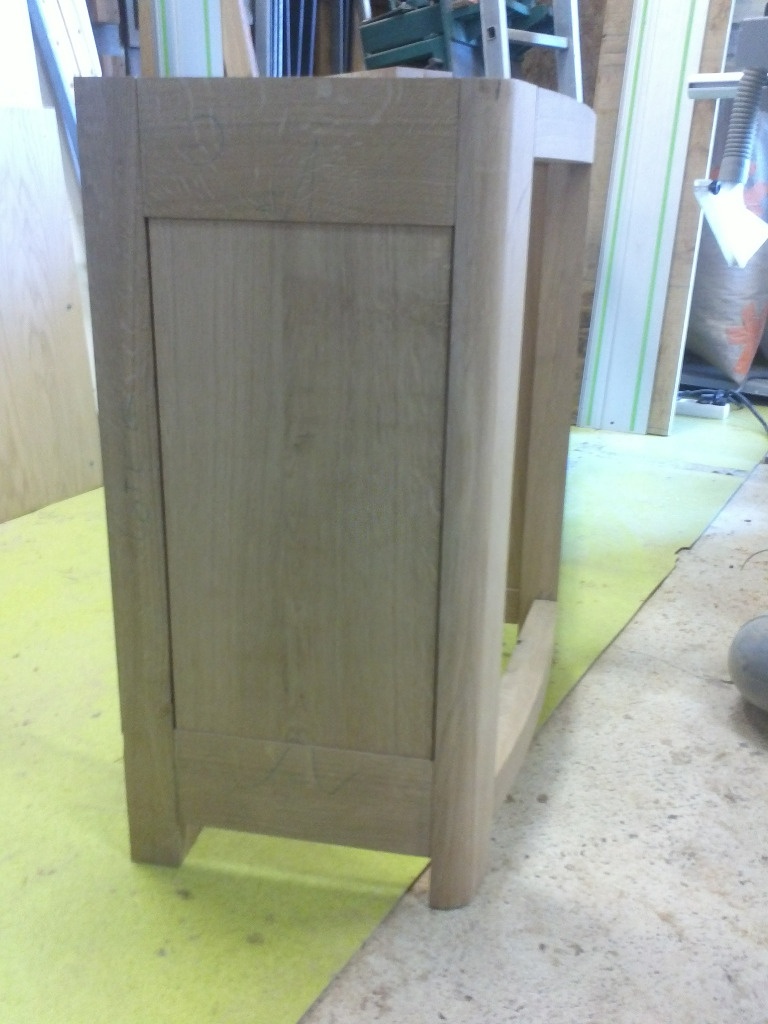

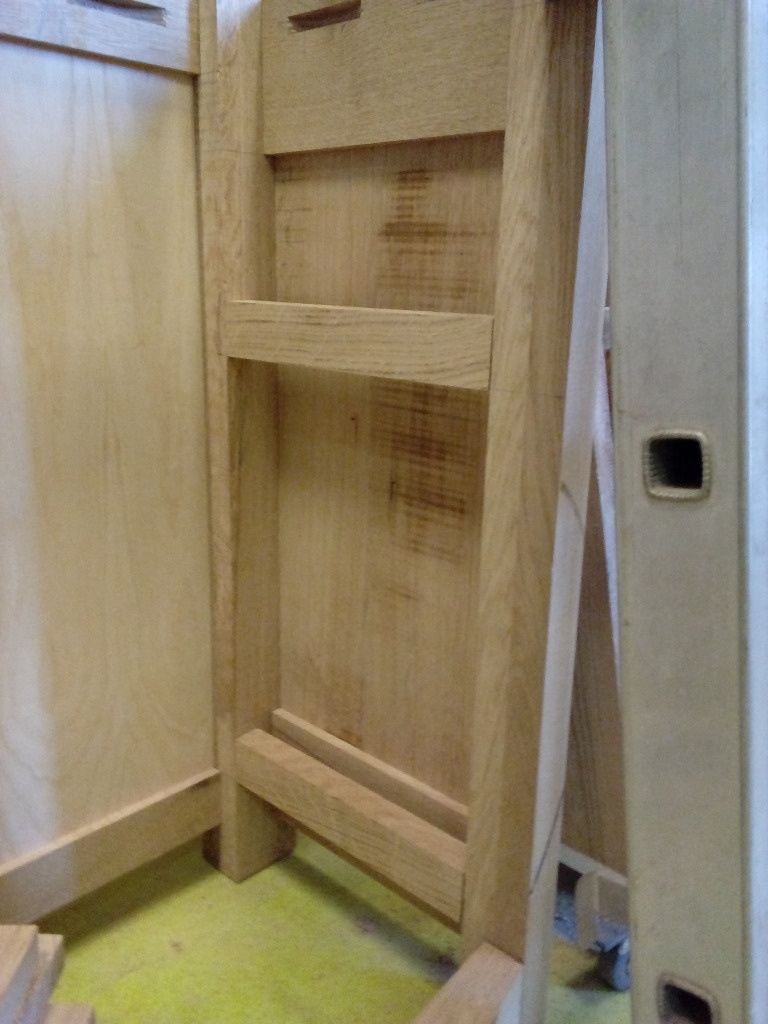

les cotés sont panneautés en massif,l'arriere en contreplaqué frene(plus de chene en stock),les cloisons sont en panneau de particules plaqué chene,restes d'un autre meuble.
les tiroirs ont été commandé en mélaminé,dont j'ai renforcé les chants supérieurs en chene.

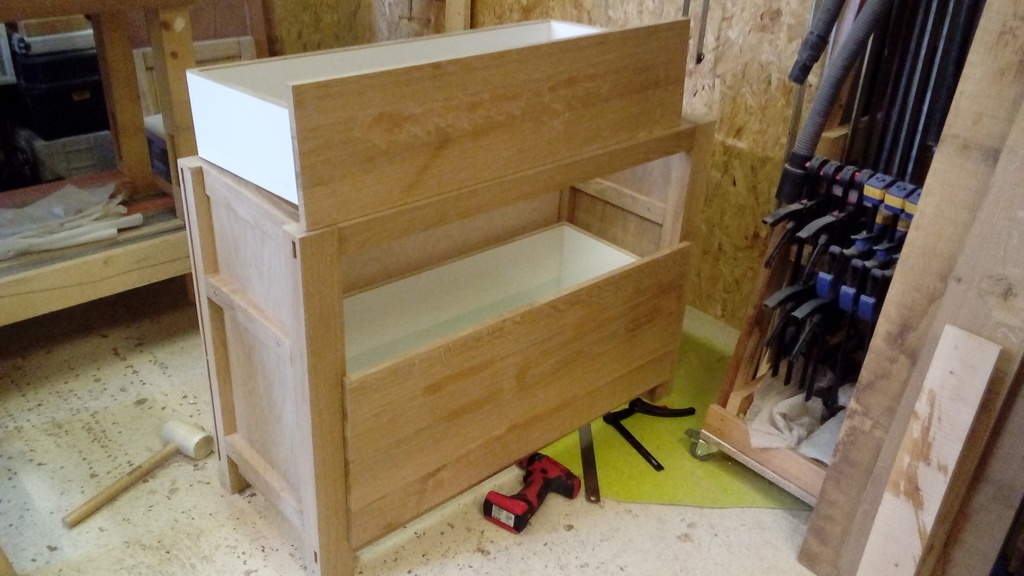

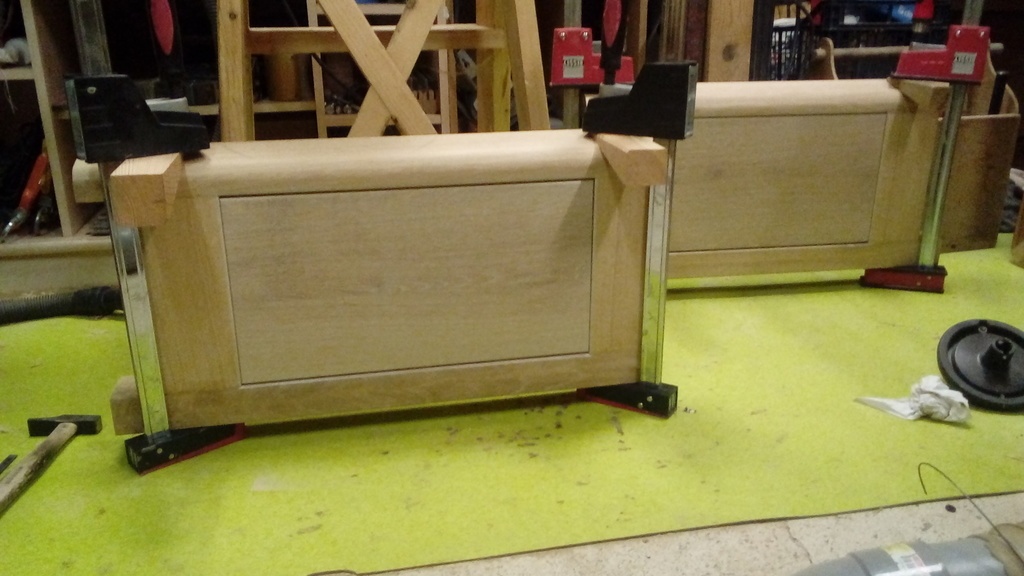

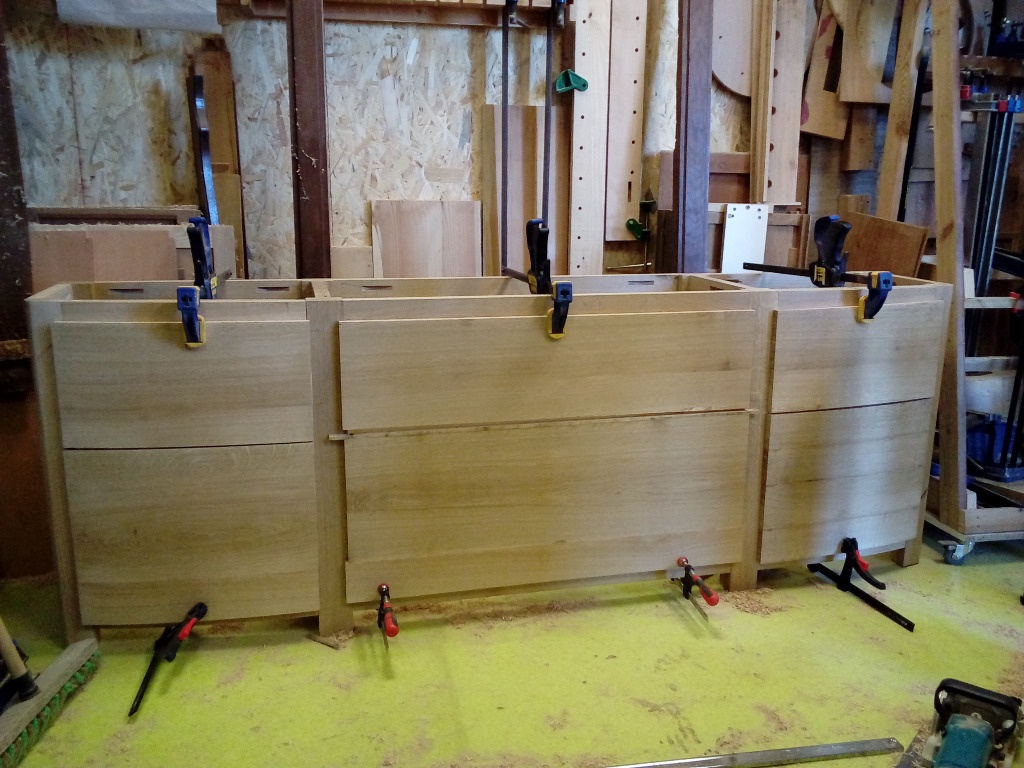

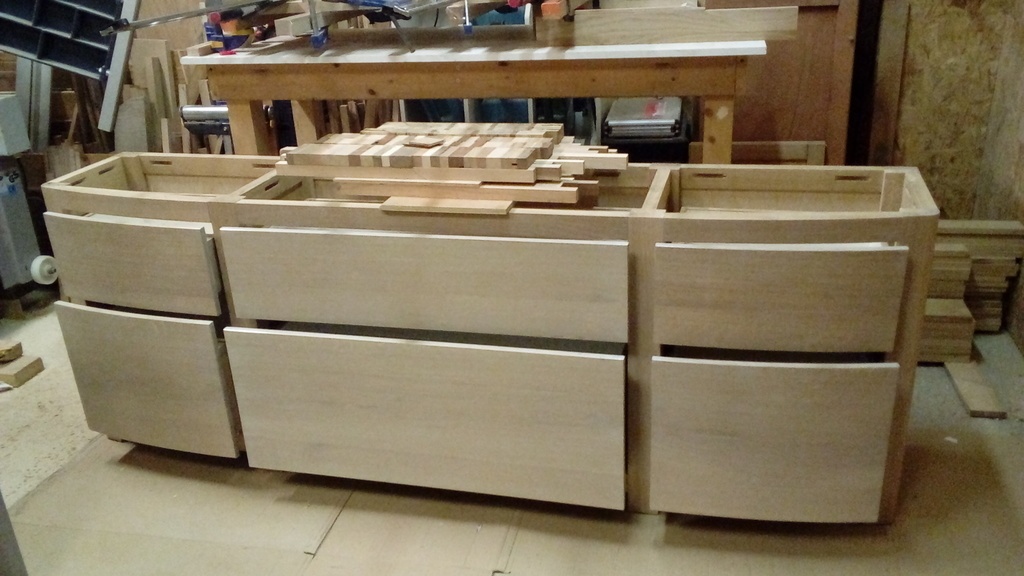

enfin les facades de tiroirs sont en massif,avec le fil continu et les latérales cintrées ,bien sur!

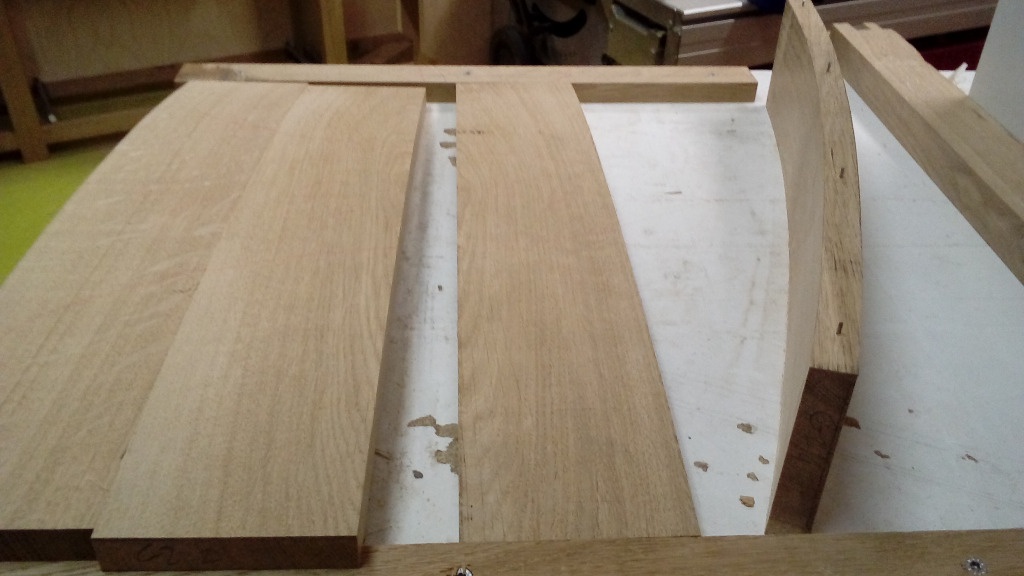

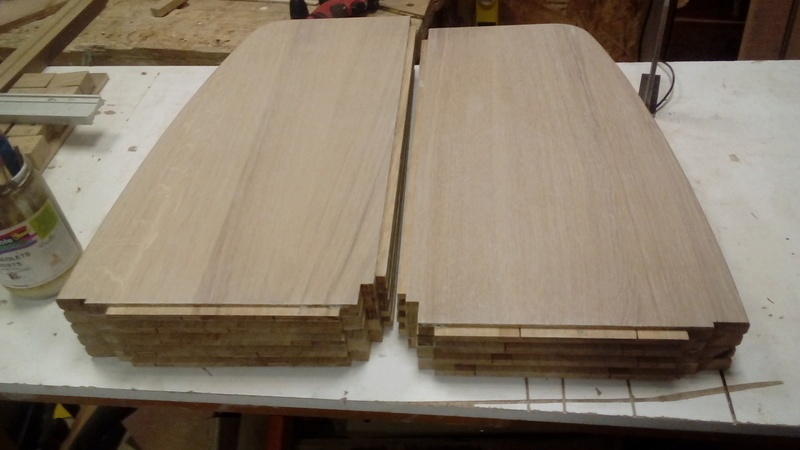

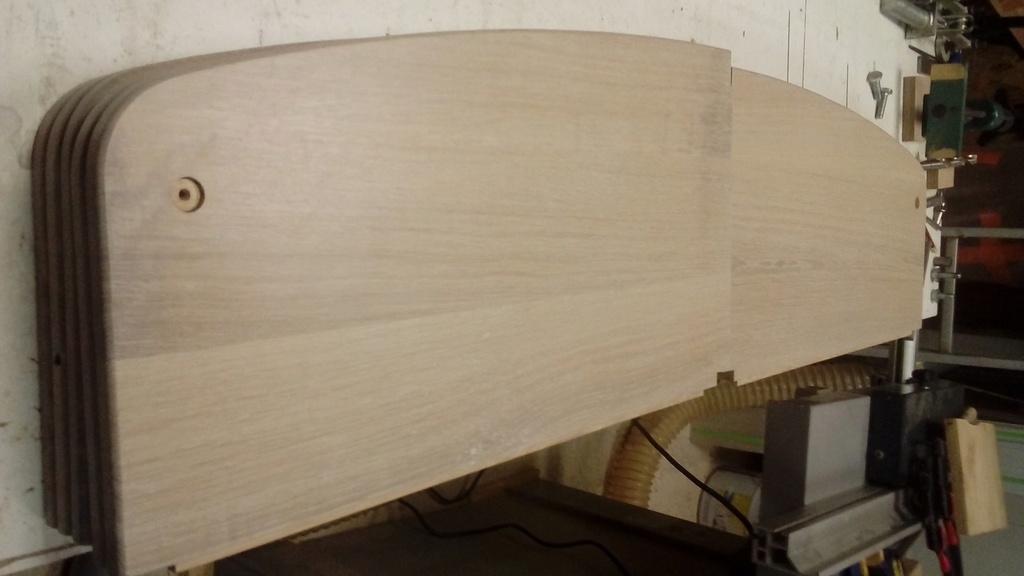

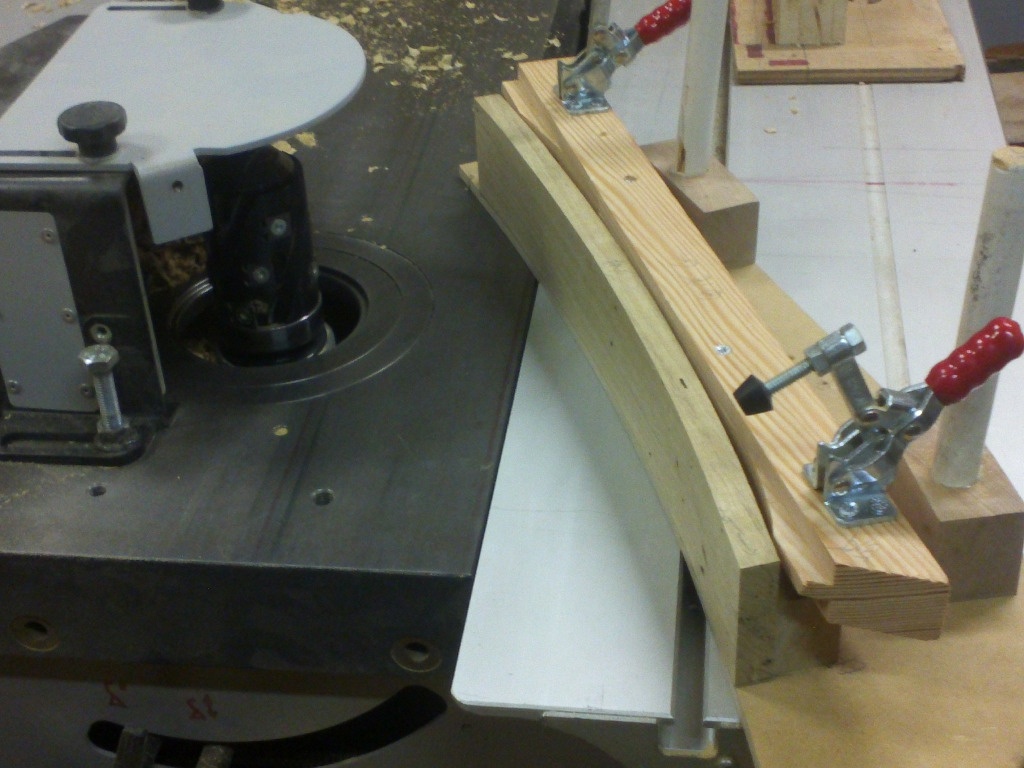

j'ai réutilisé le gabarit pour le coté parement et fait un deuxieme gabarit pour le contreparement.

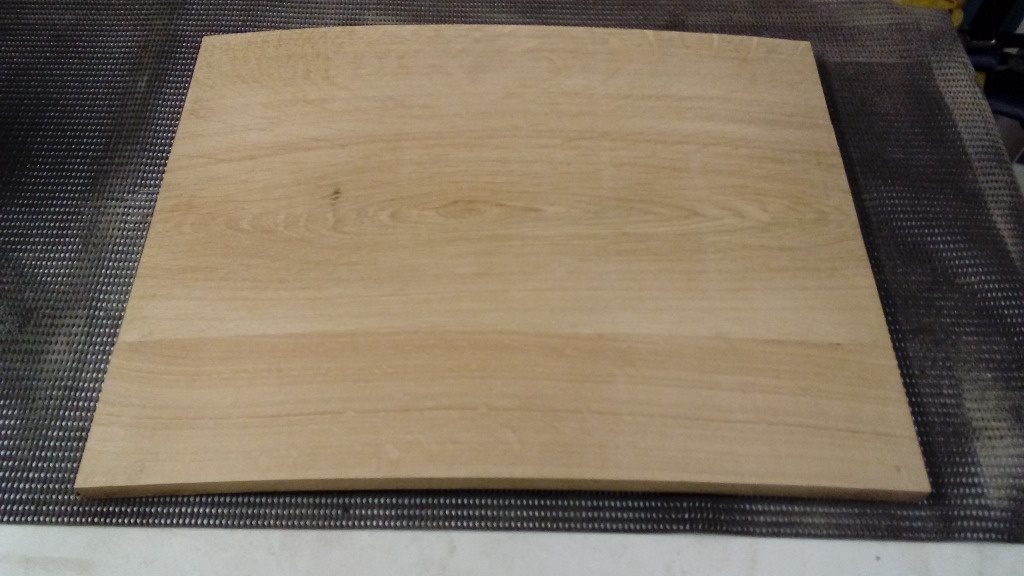

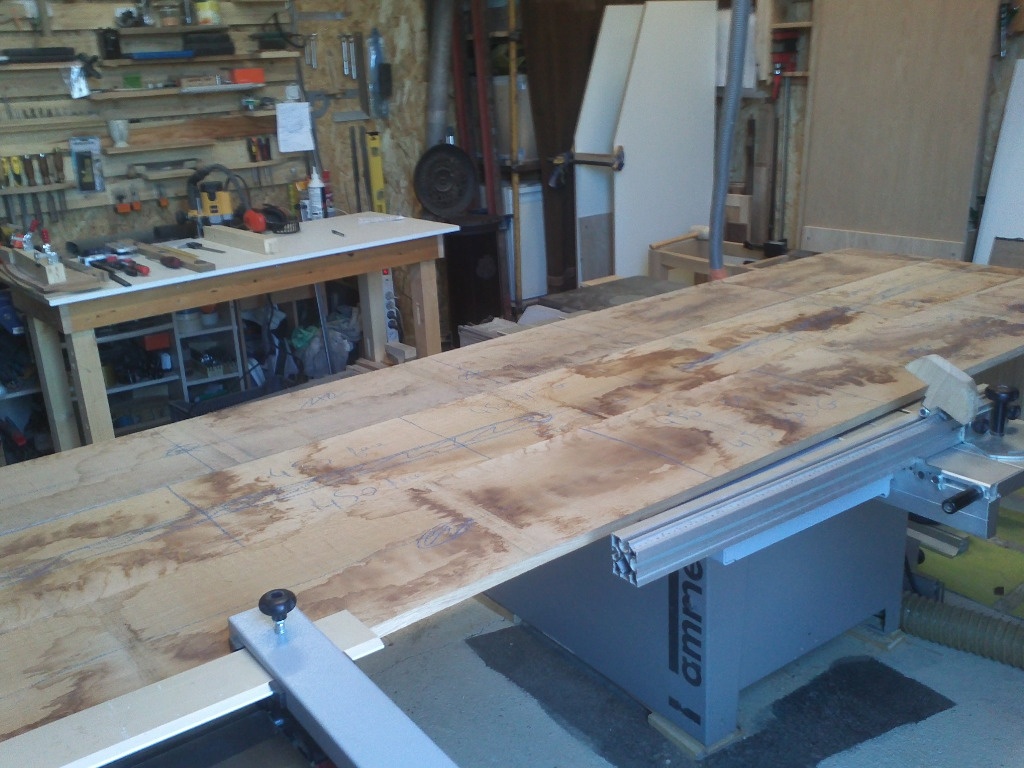

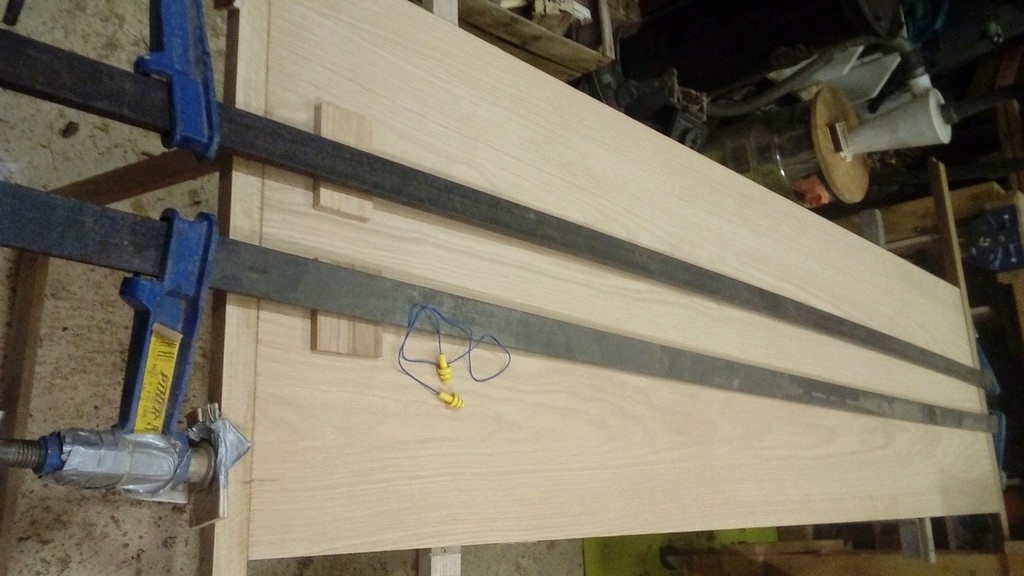

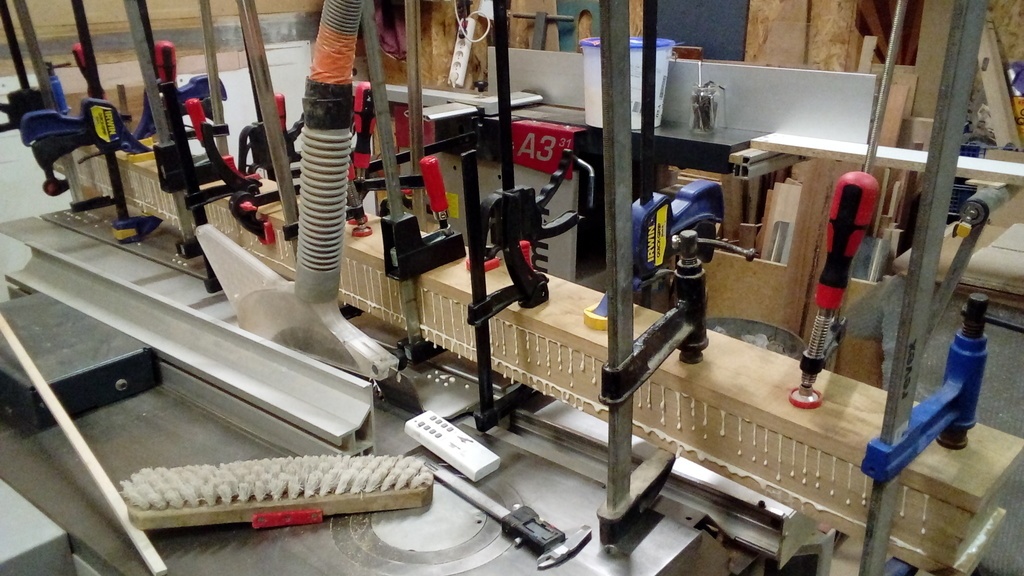

les lames sont ensuites collées entre elles a plat joint apres les avoir pointées en place.

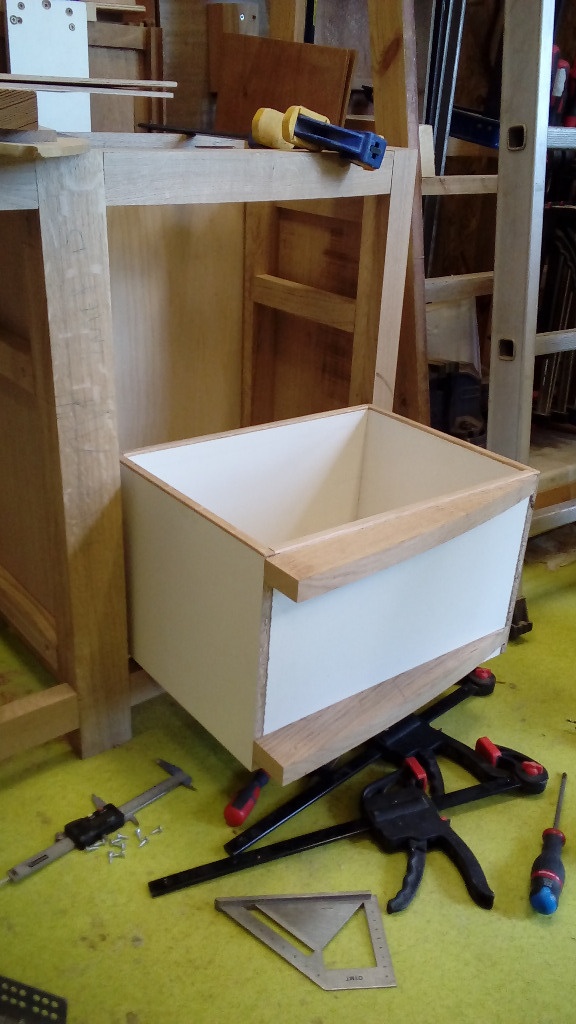

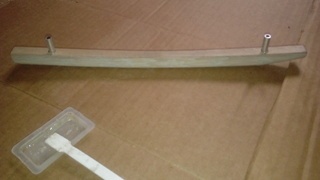

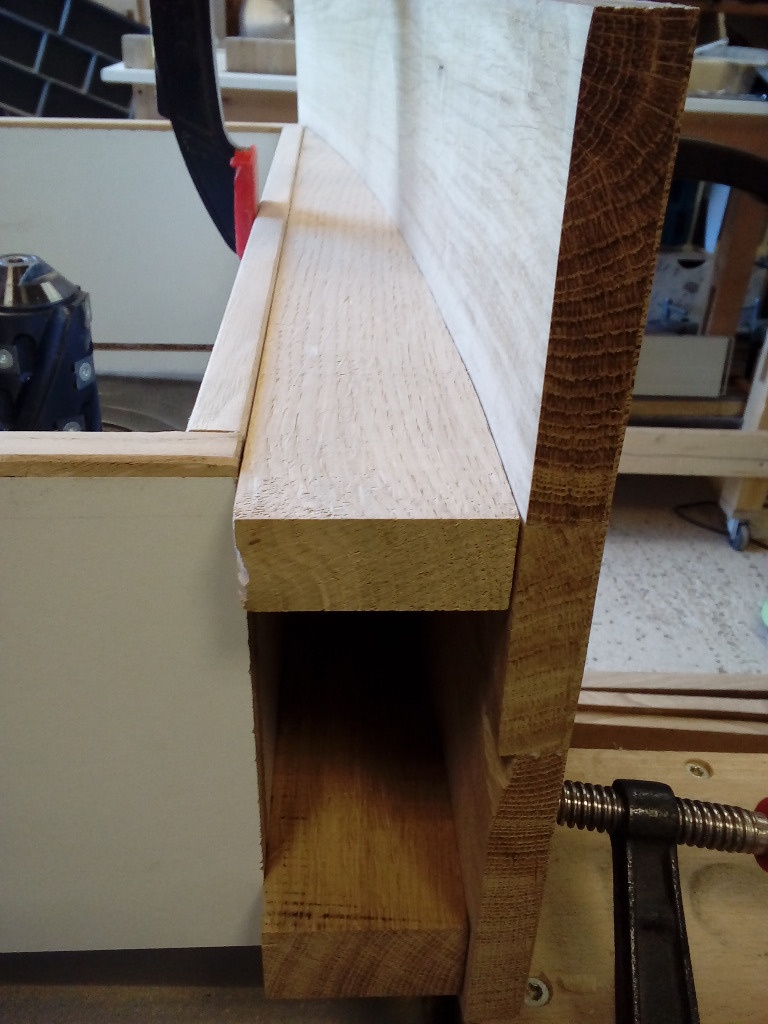

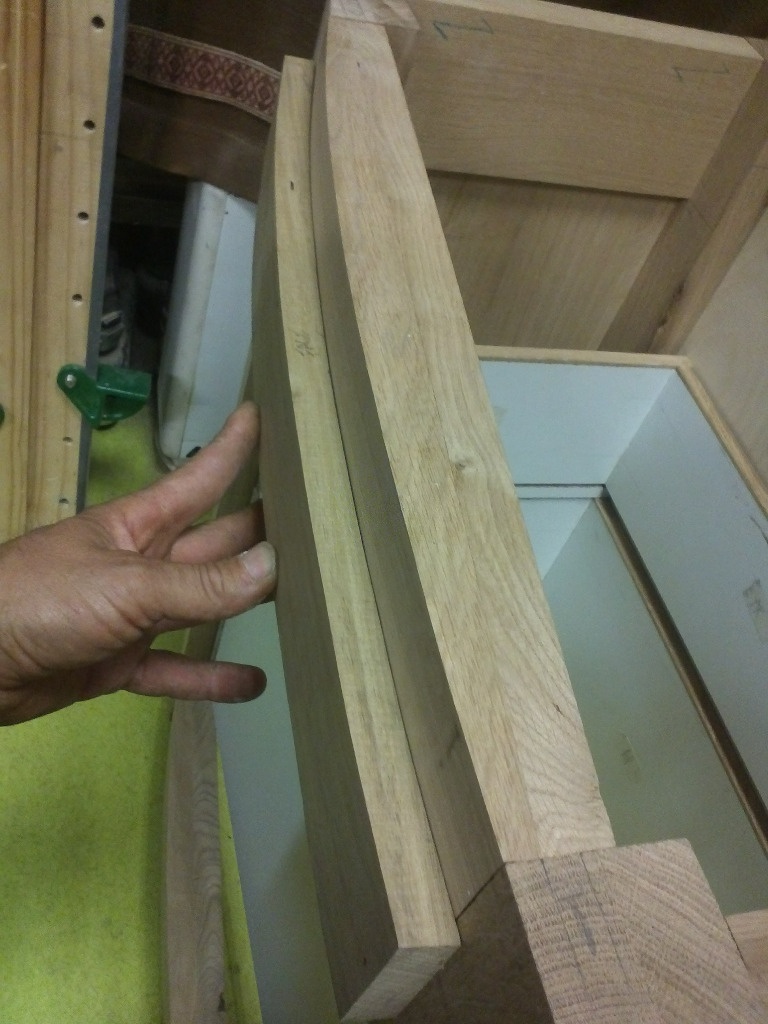

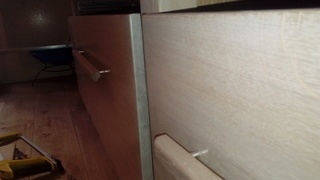

les facades cintrées sont vissées sur les tiroirs via des supports .
le plateau sera en massif ,de 25mm,avec des alèses aux extrémités et au niveau des traverses pour supporter les montants d'etageres avec rainures et languettes.

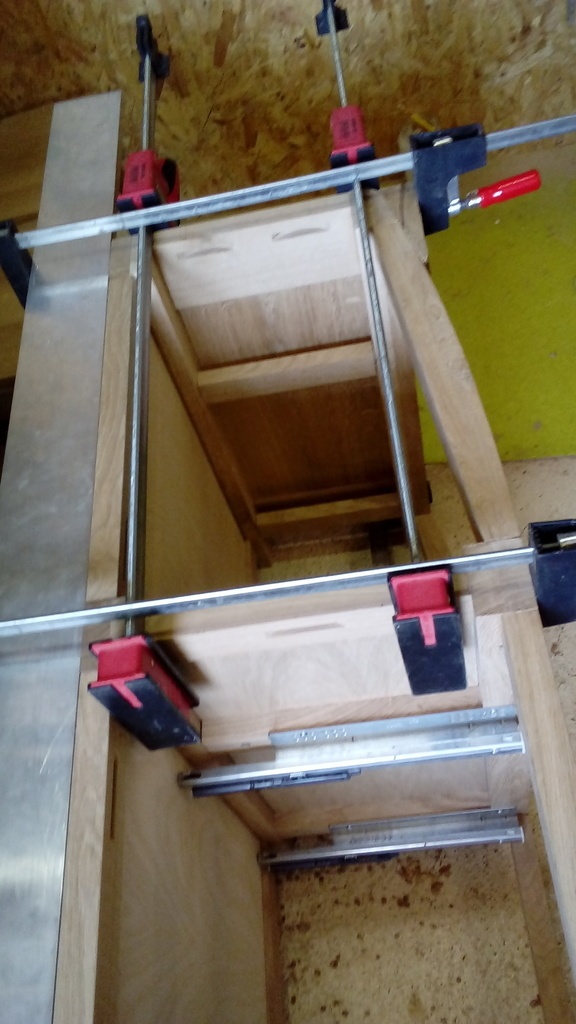

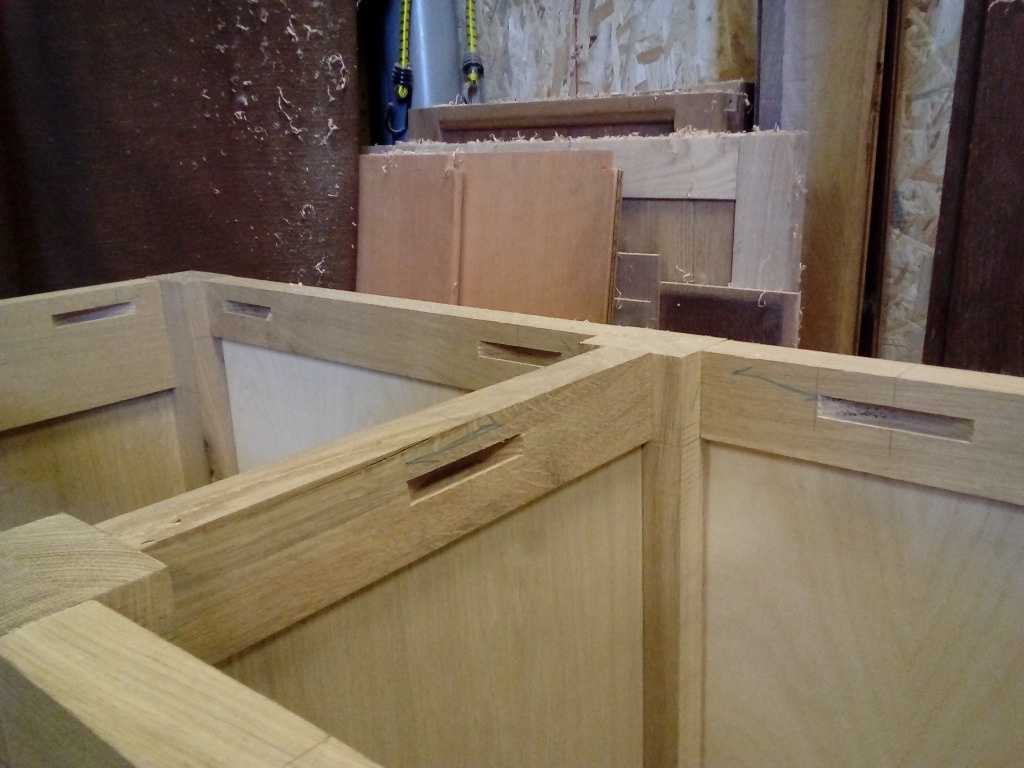

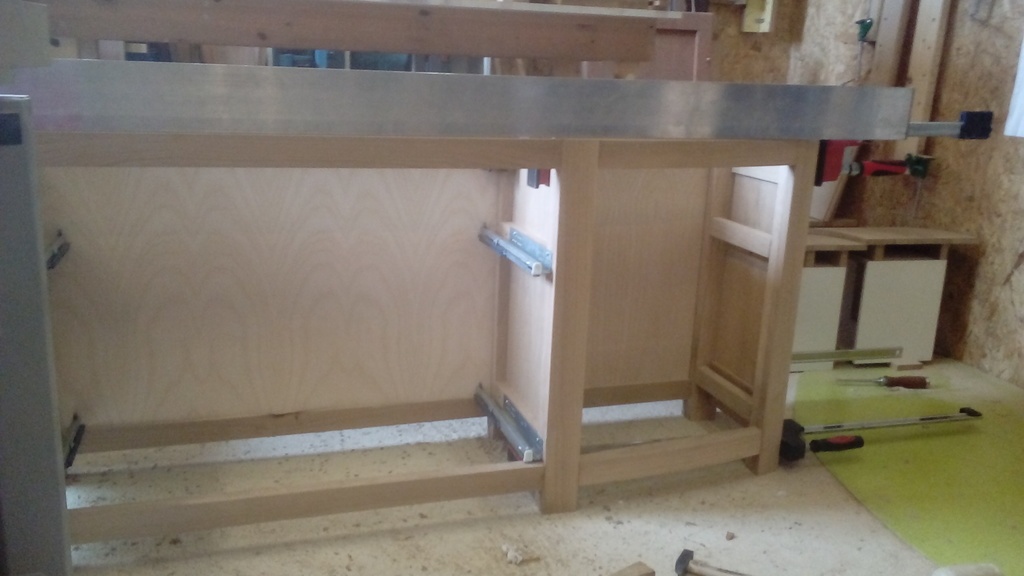

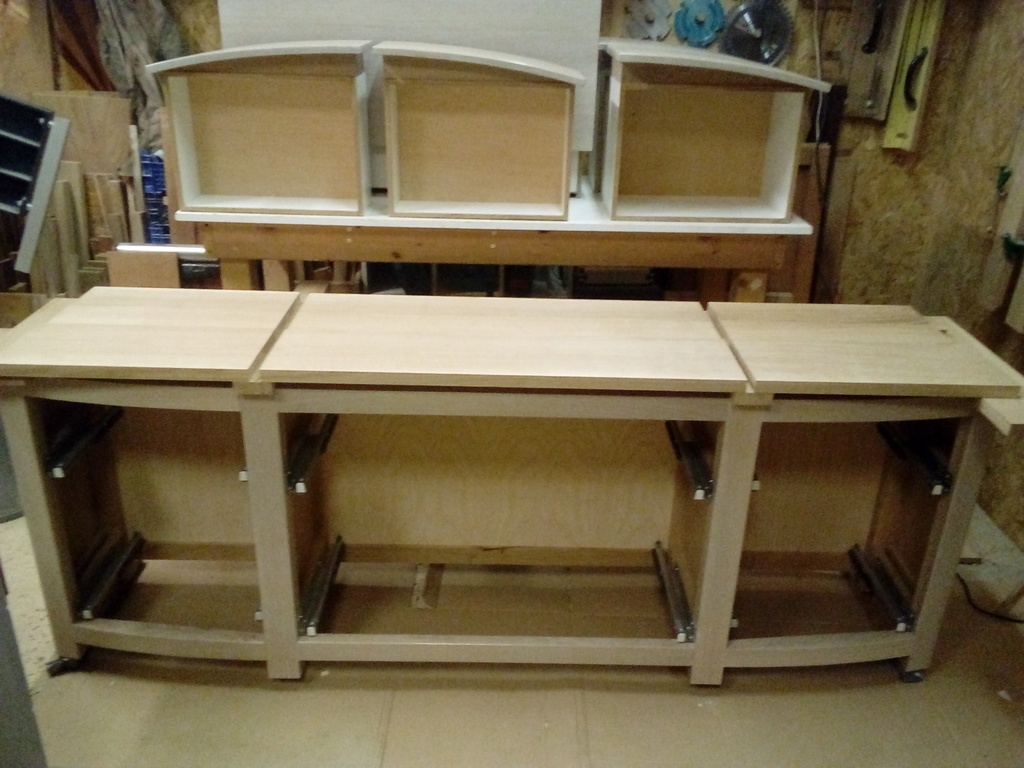

enfin,j'ai ajouté les supports de coulisses a sortie totale et préparé les mortaises des taquets de plateau a la lamelleuse.

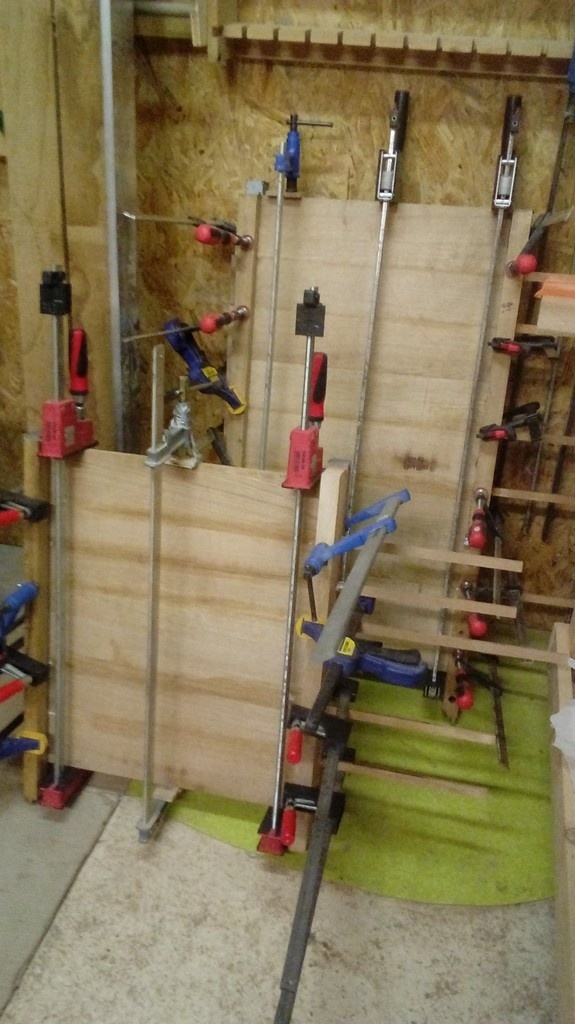

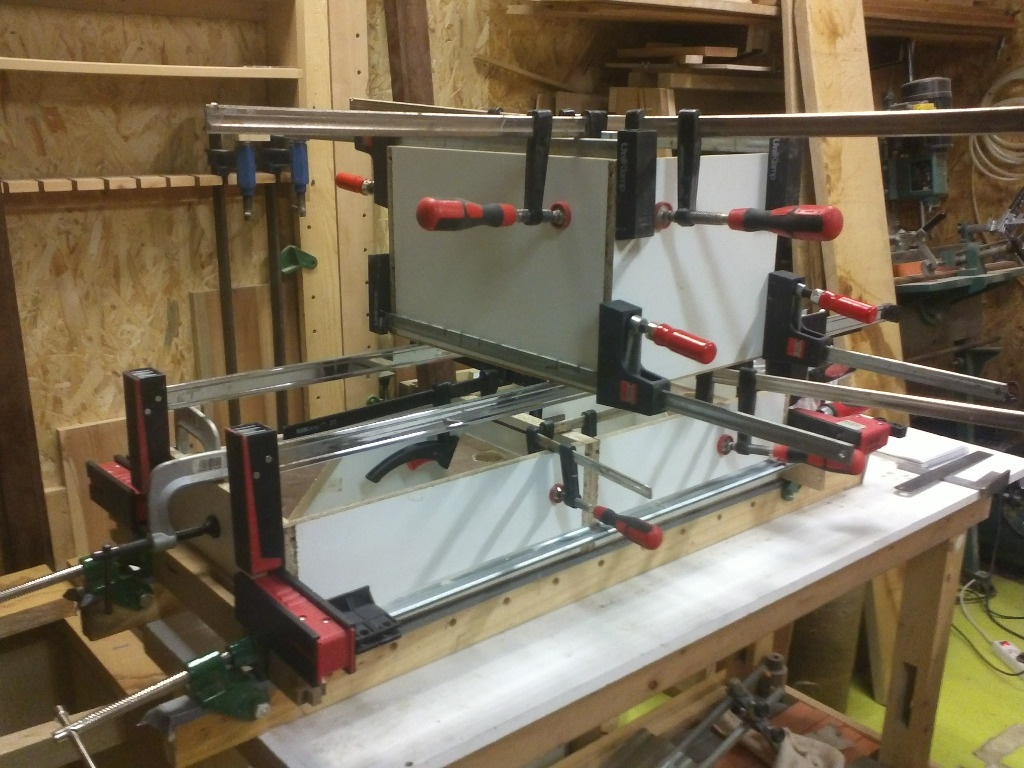

apres mise en teinte des panneaux,j'ai commencé les collages,puis le positionnement des coulisses ,la mise en place des verins de pieds reglables.
la finition et teinte des facades a été fastidieuse suite a des rendus peu homogenes au debut.
Le plateau

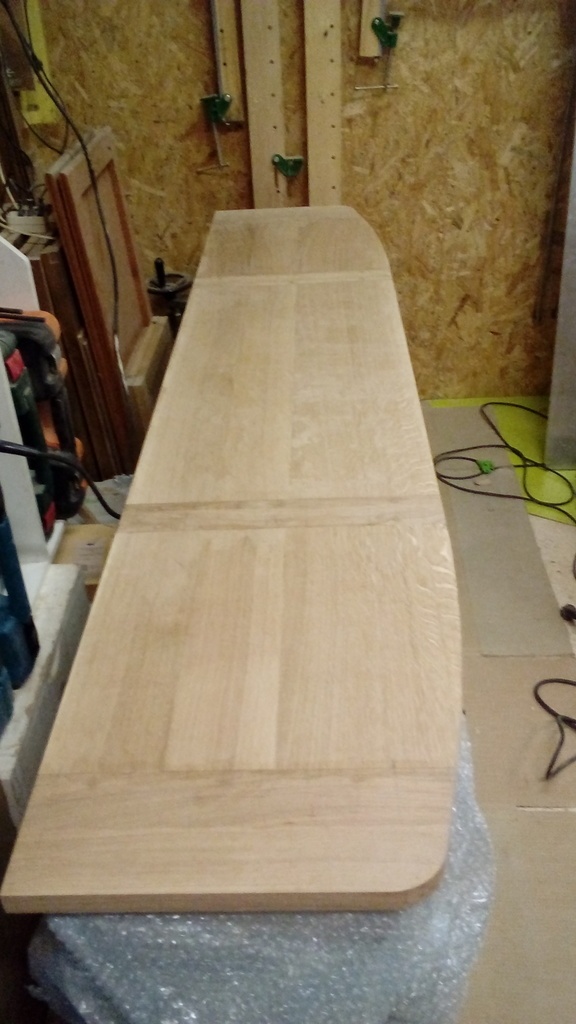

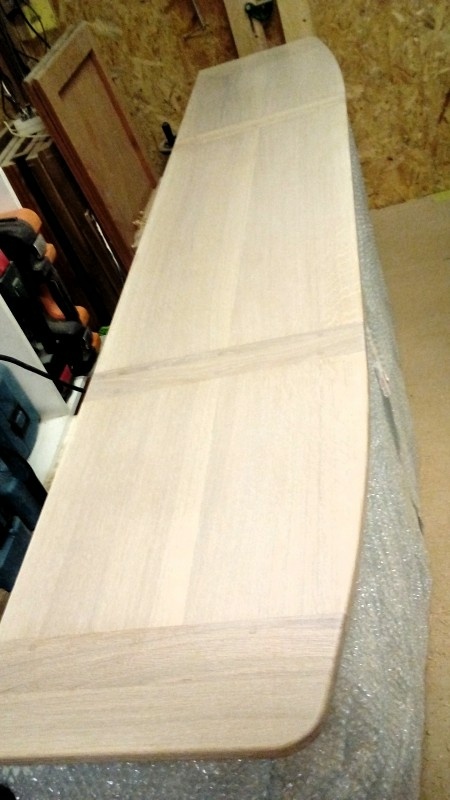

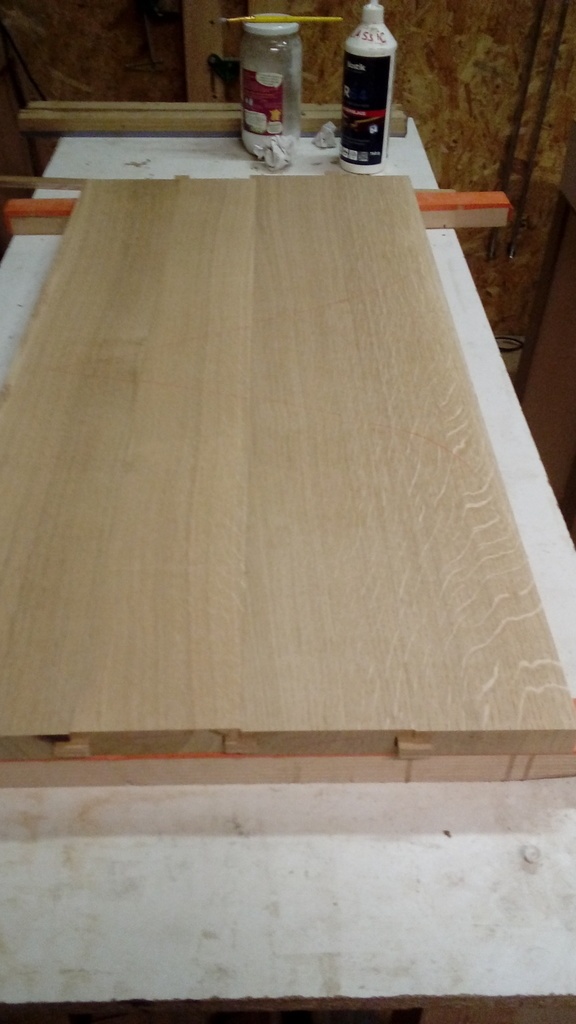

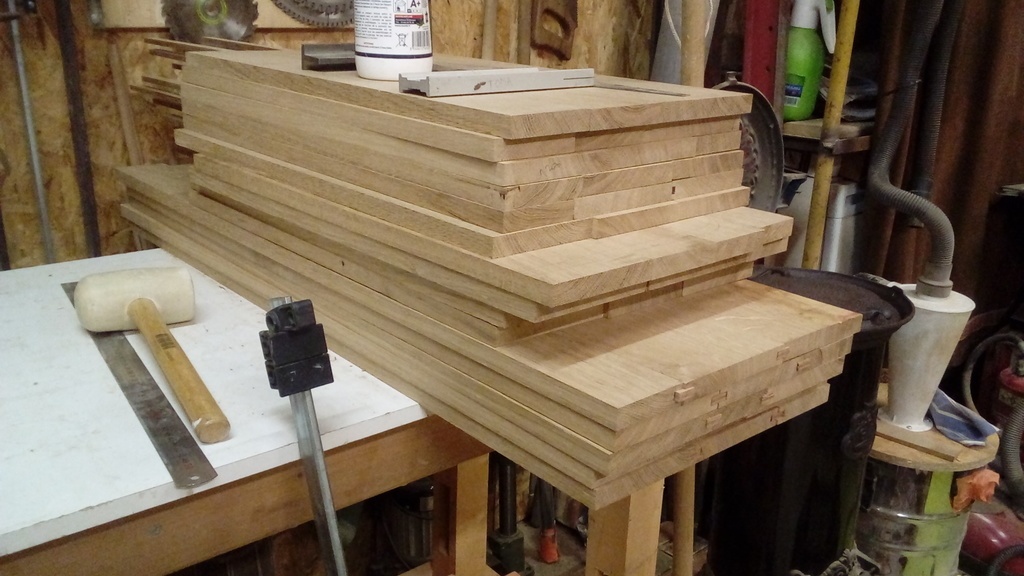

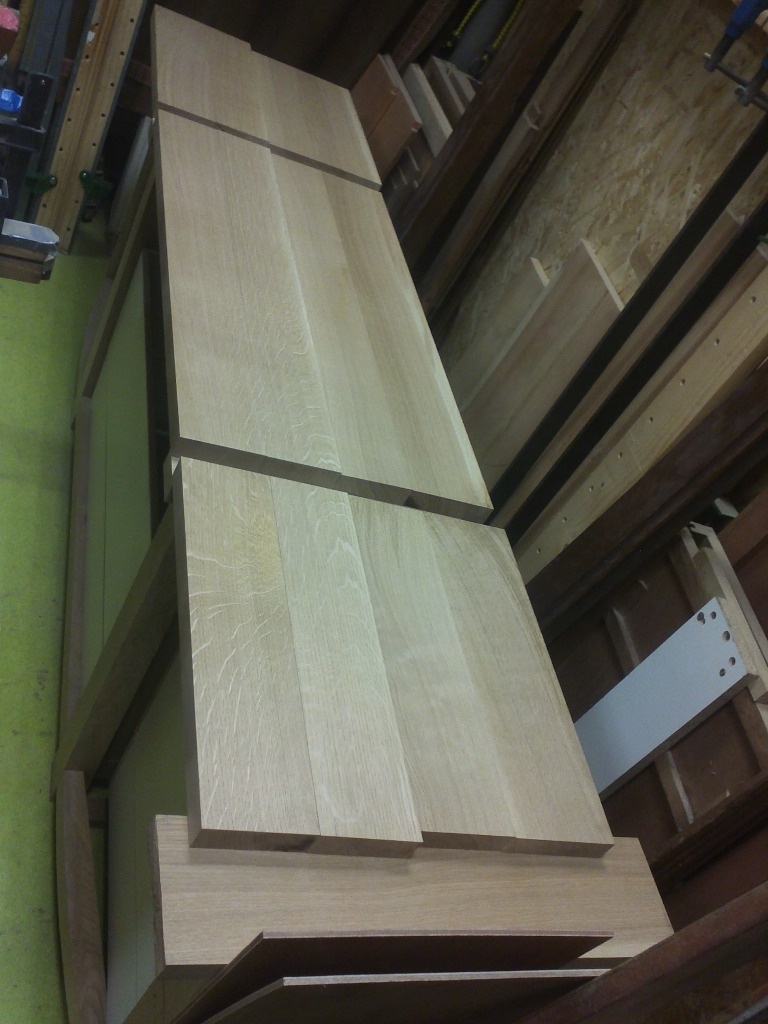

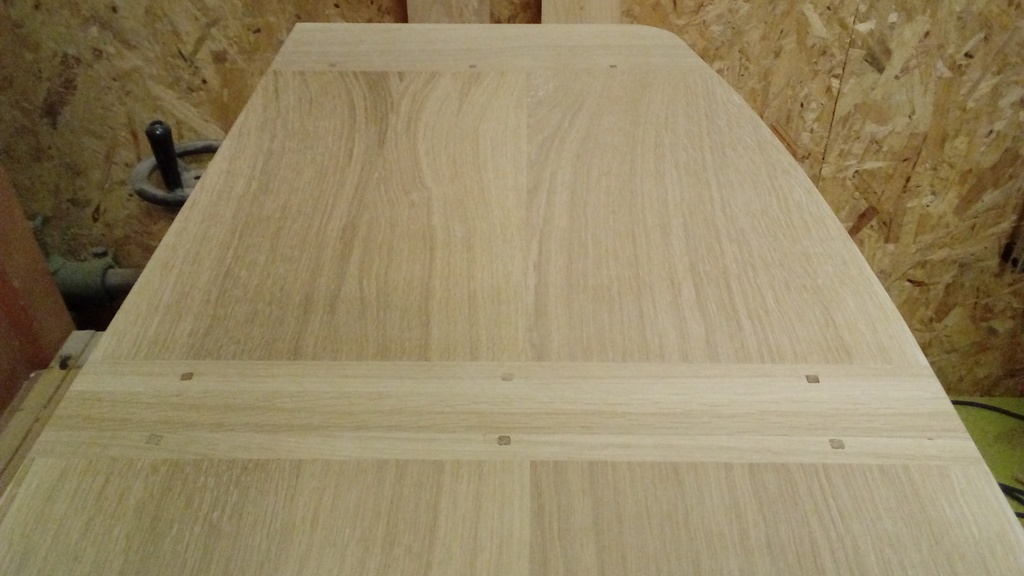

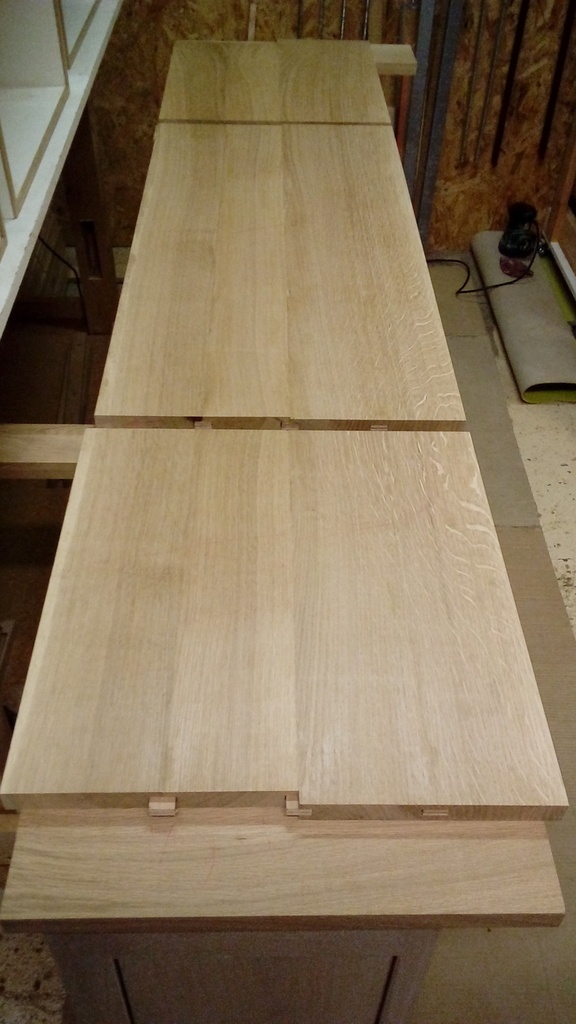

le plateau est fabriqué en 3 parties avec des alèses a tenons flottants.

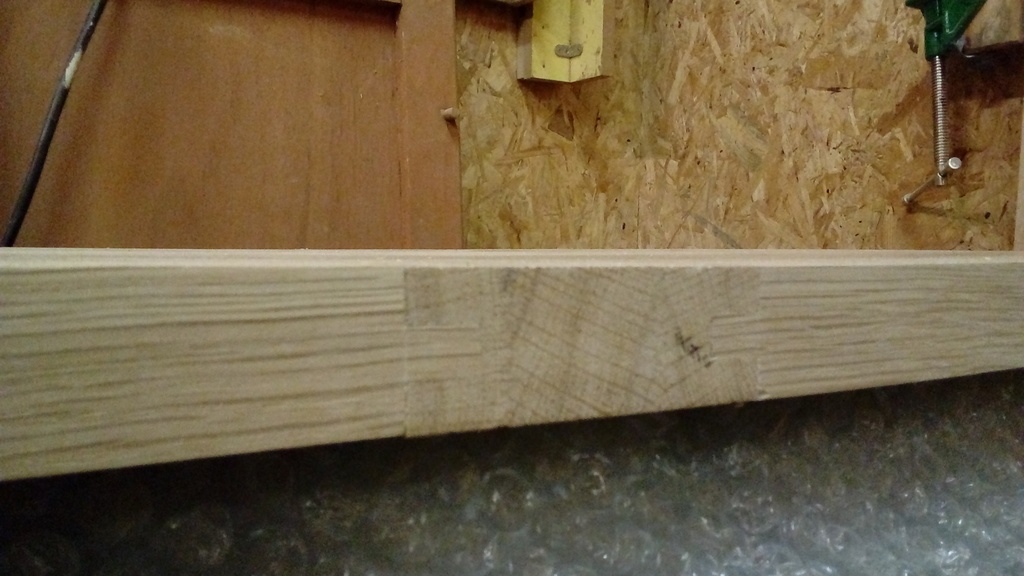

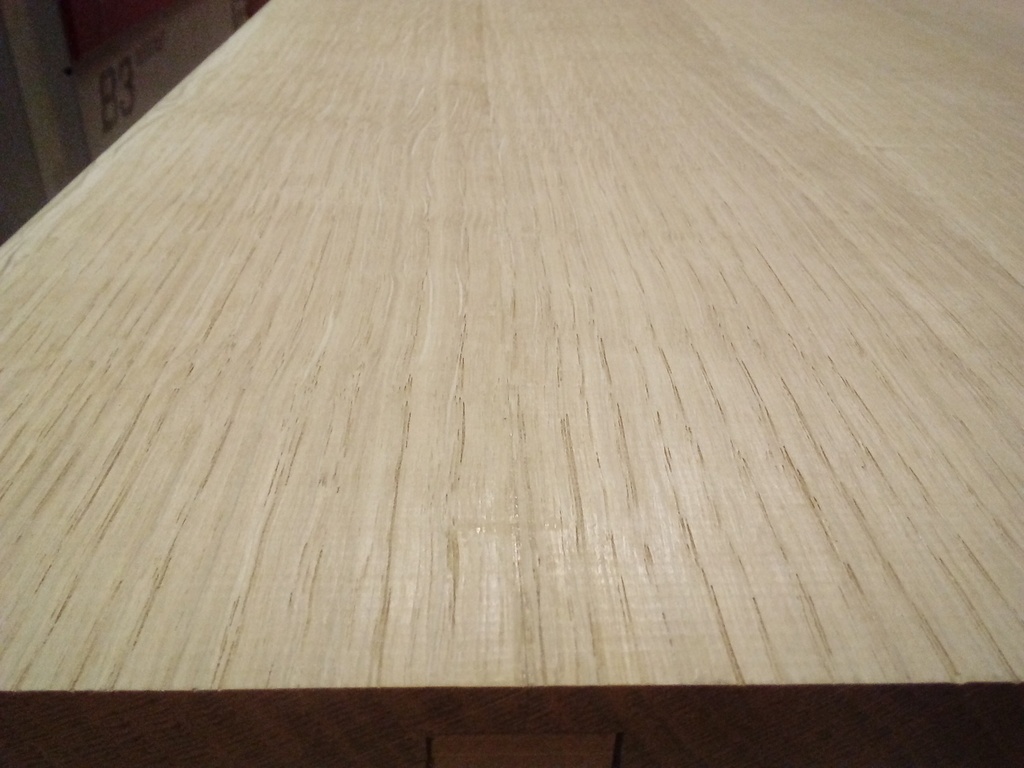

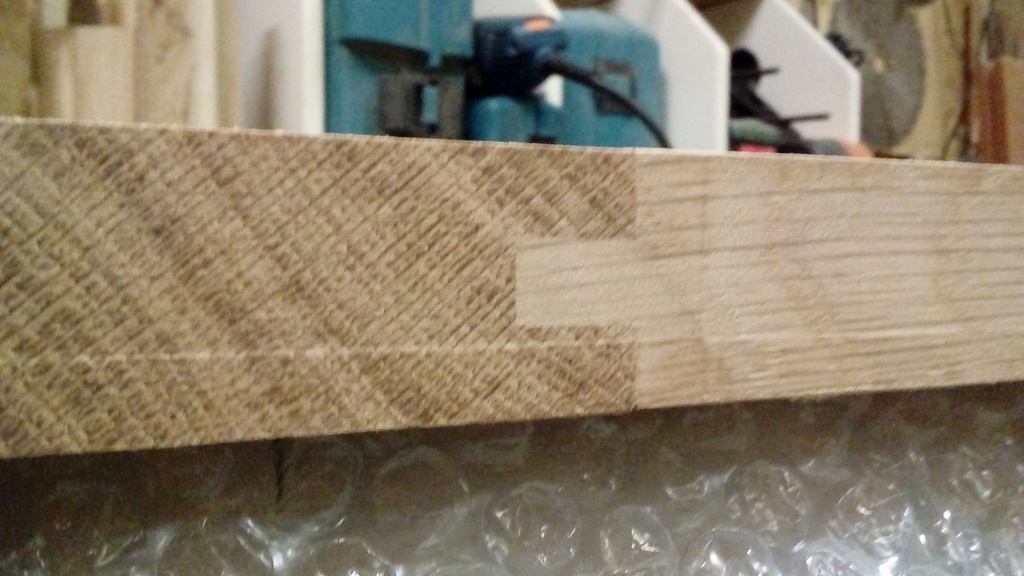

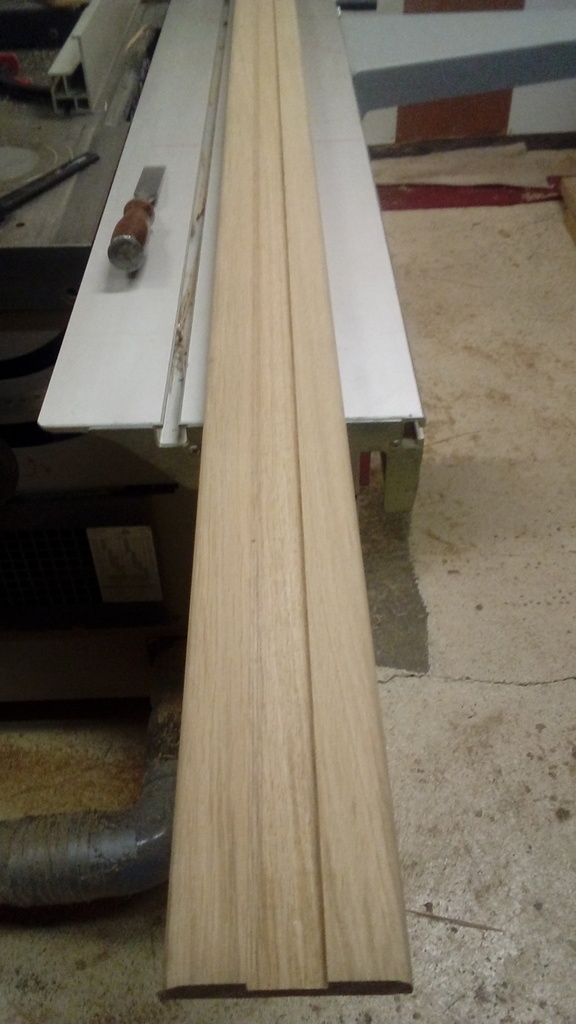

etant juste sur mes bouts j'ai assemblé les lames par fausse languettes ,les entures multiples m'auraient fait perdre trop...sans regret car le résultat est top,sans desaffleur.

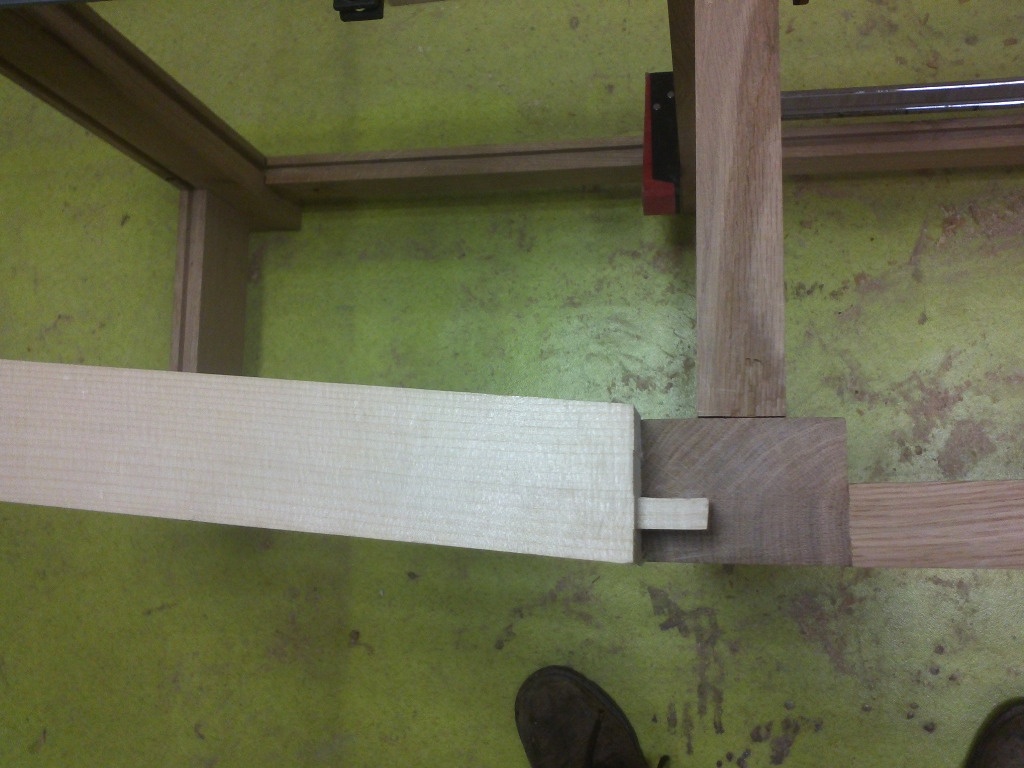

dans la longueur du plateau central ,il m'a fallu tricher aussi en utilisant des faux tenons.

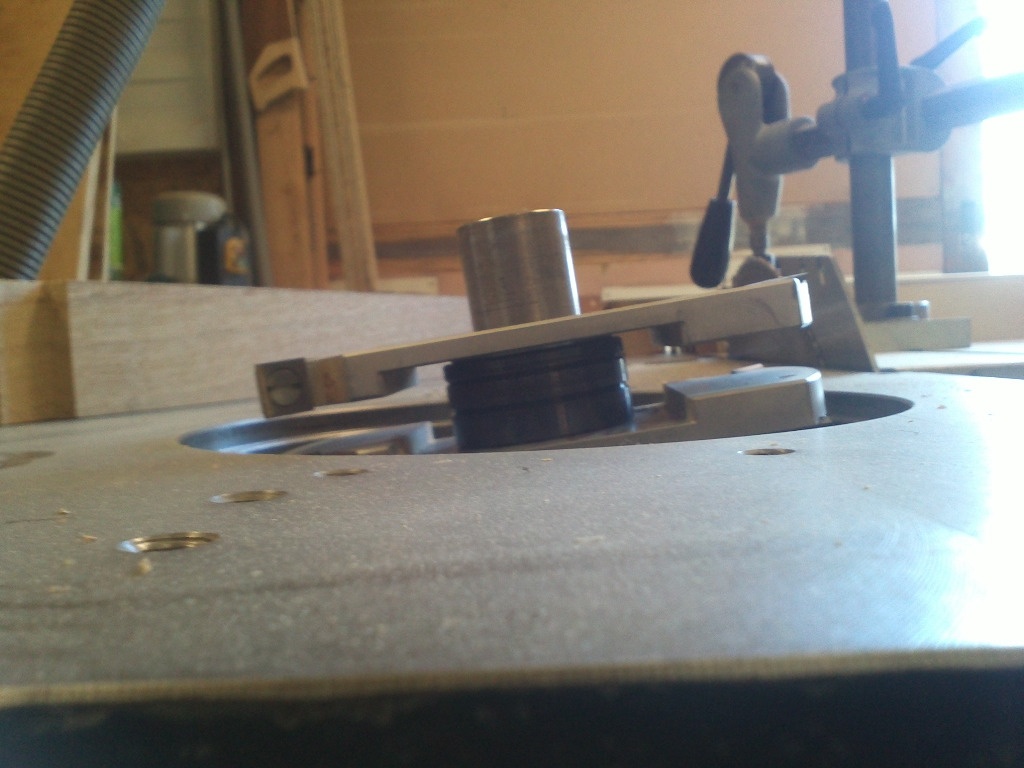

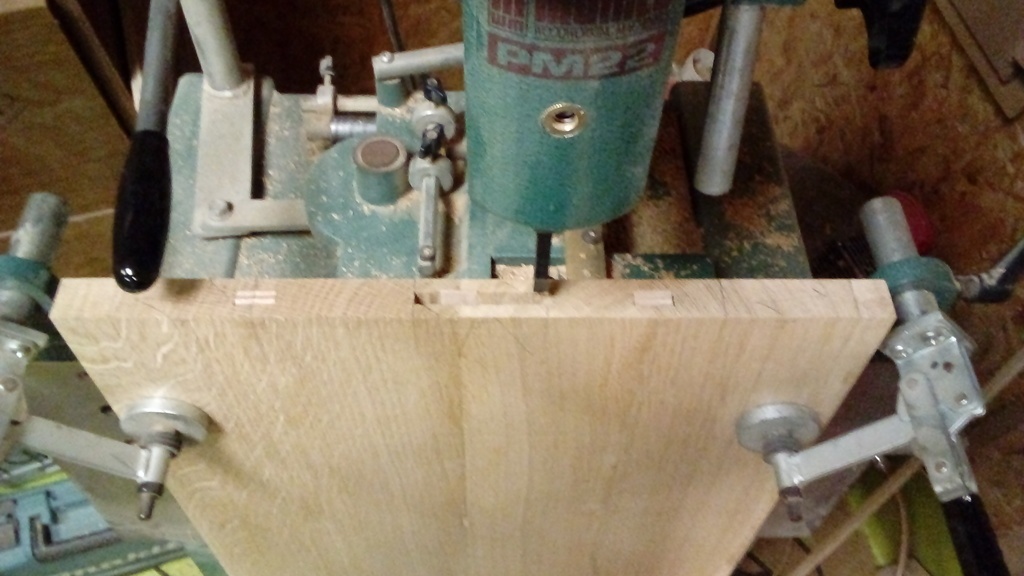

les emboitures sont réalisées dans ce cas a la toupie compte tenu des petites dimensions...bien plus precis qu' avec la defonceuse.
collage du tenon central et chevillage a la tire.
La partie haute ossature

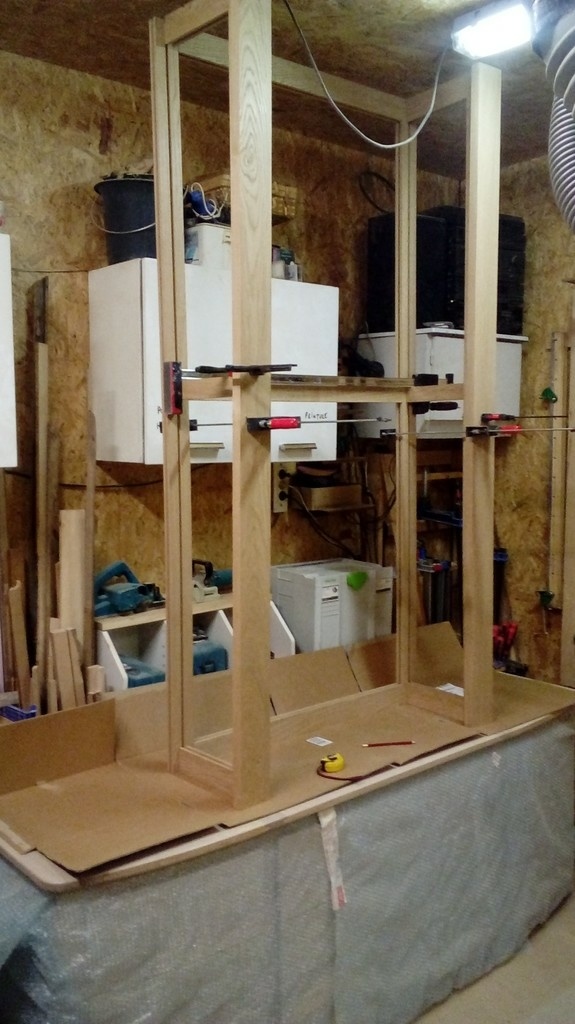

la partie haute est donc constituée d'une partie centrale,bloc qui doit donner de la rigidité a l'ensemble.
le fond est donc fabriqué avec un cadre lié avec les deux montants/cadres...pas tres clair!!

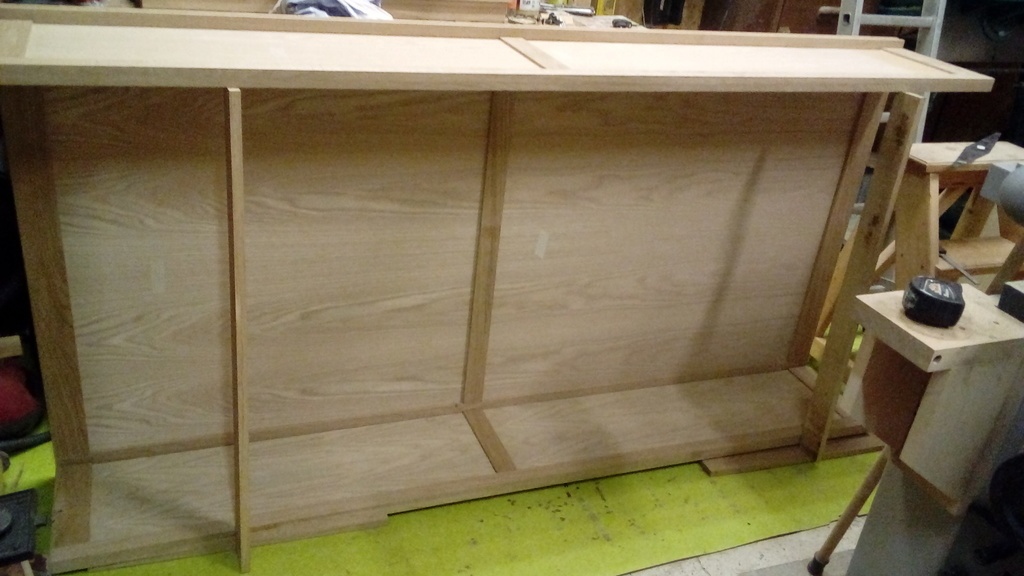

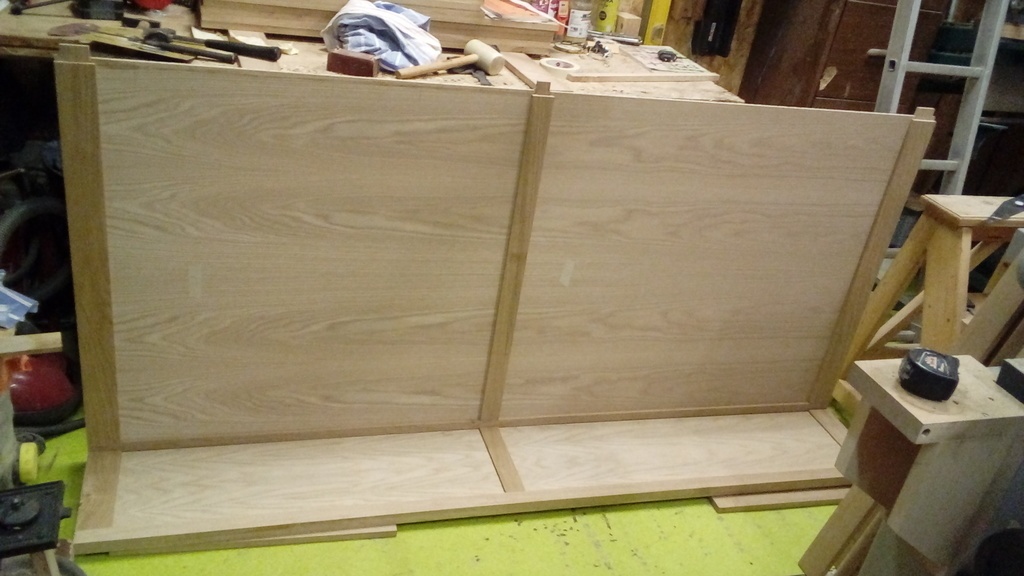

le fond des parties laterales reste ouvert ,constitué d'un seul tenant en panneaux particules plaqué chene.

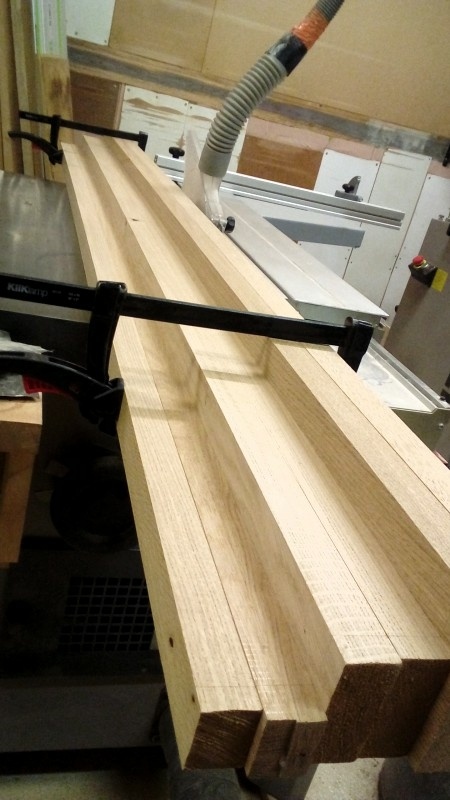

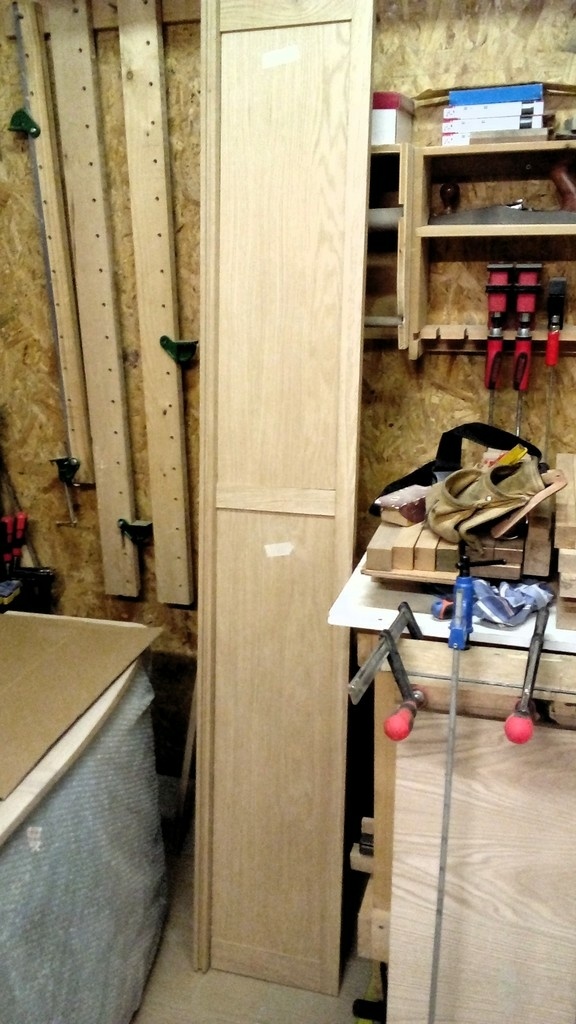

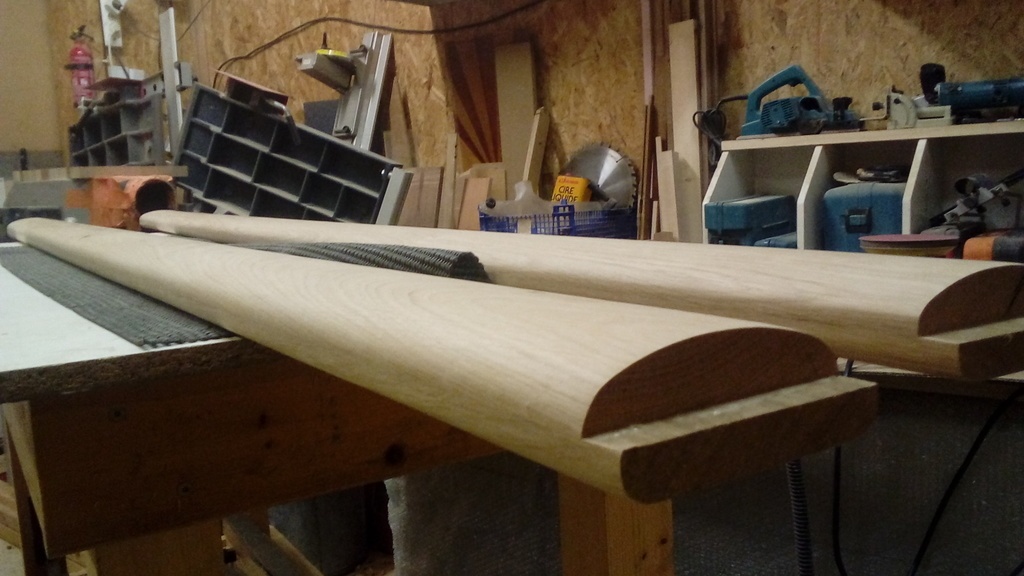

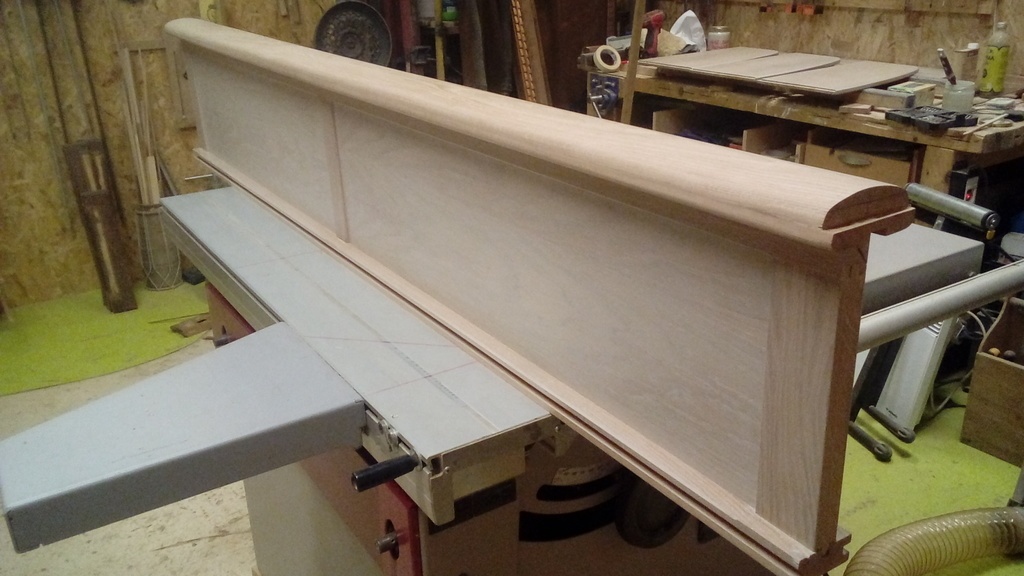

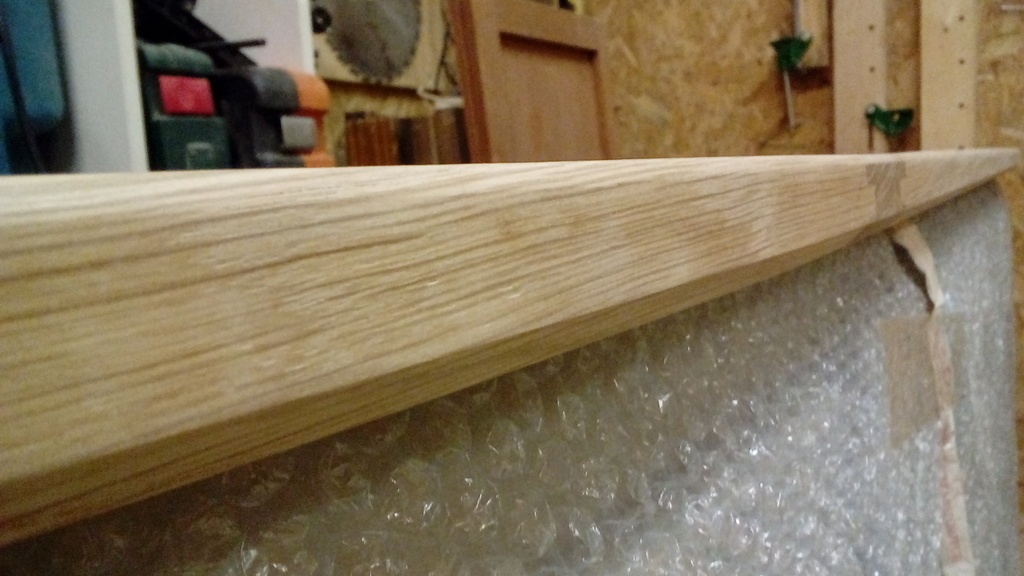

les deux montants sont habillés en façade d'un bois arrondi sur toute la hauteur,rainuré puis collé.
Les étagères

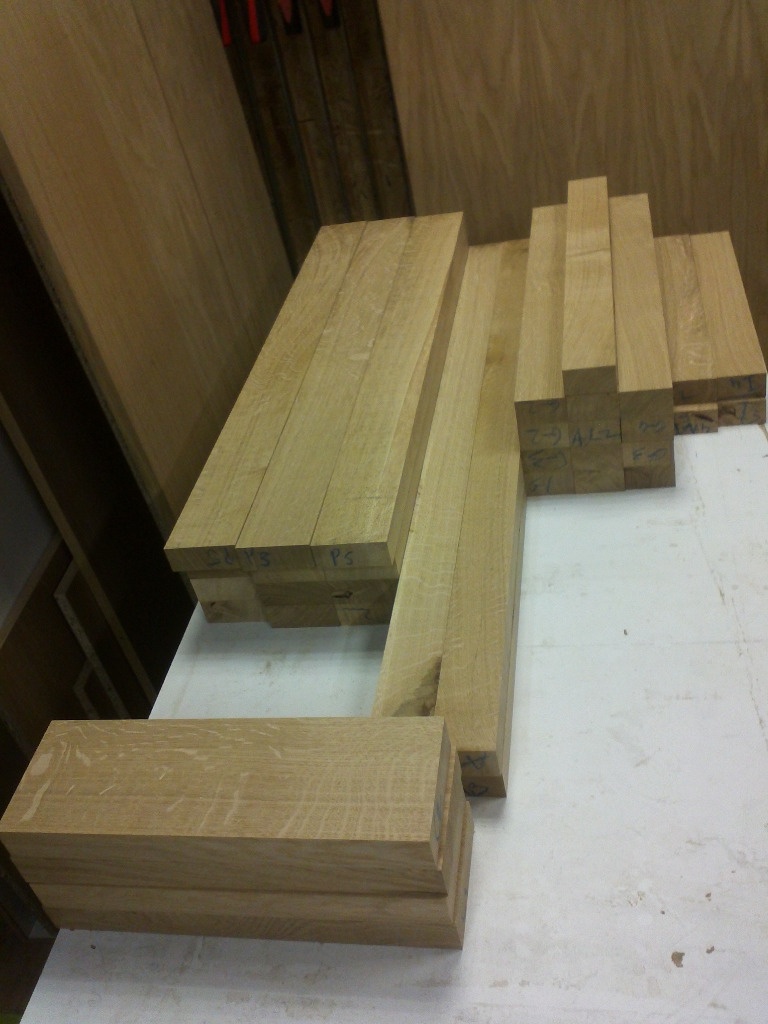

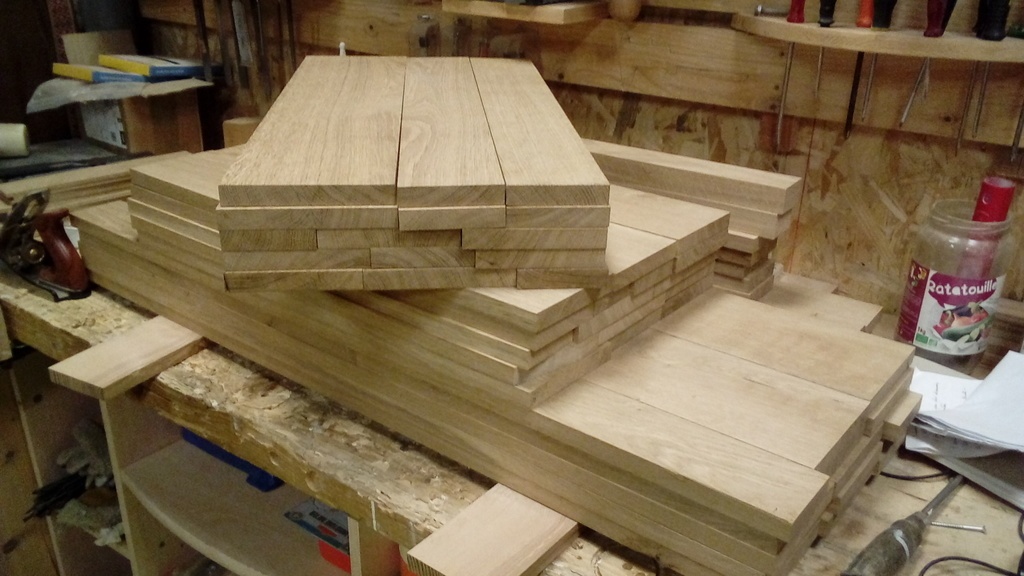

cette réalisation a été mise de coté pendant quelques mois...les bois pour les étageres etaient deja corroyés et heureusement le bois n'a pas bougé pendant ce temps car je n'avais pas de marge d'epaisseur.

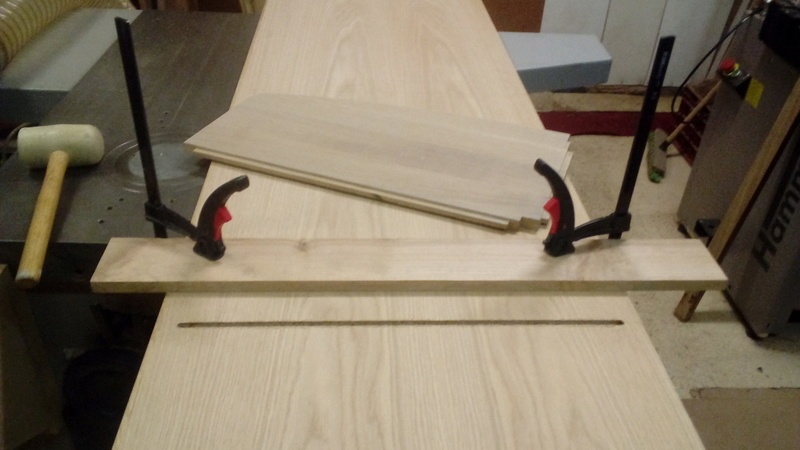

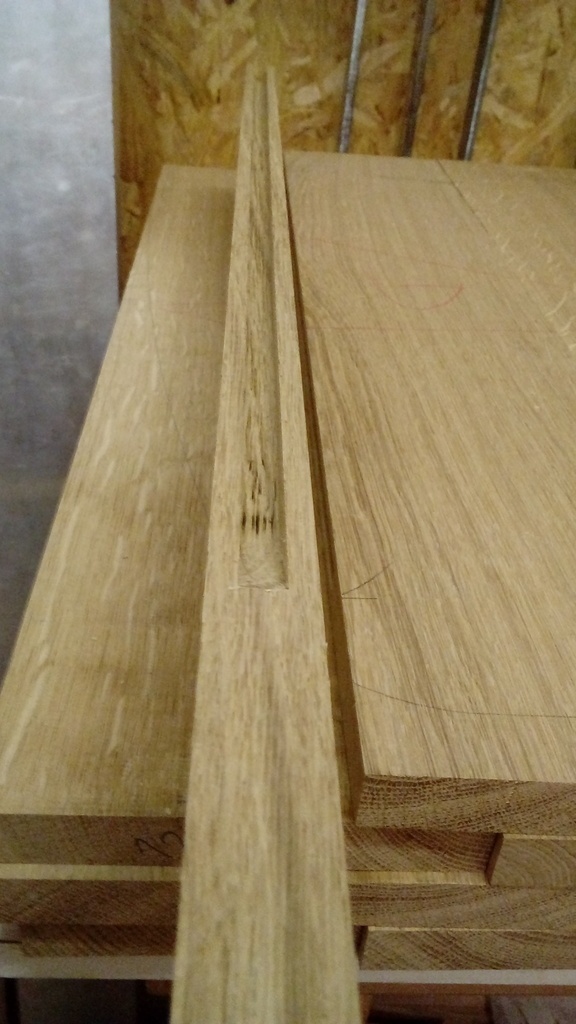

elles sont assemblées par fausse languettes avec rainurage arreté pour les étagères latérales dont les chants sont visibles.

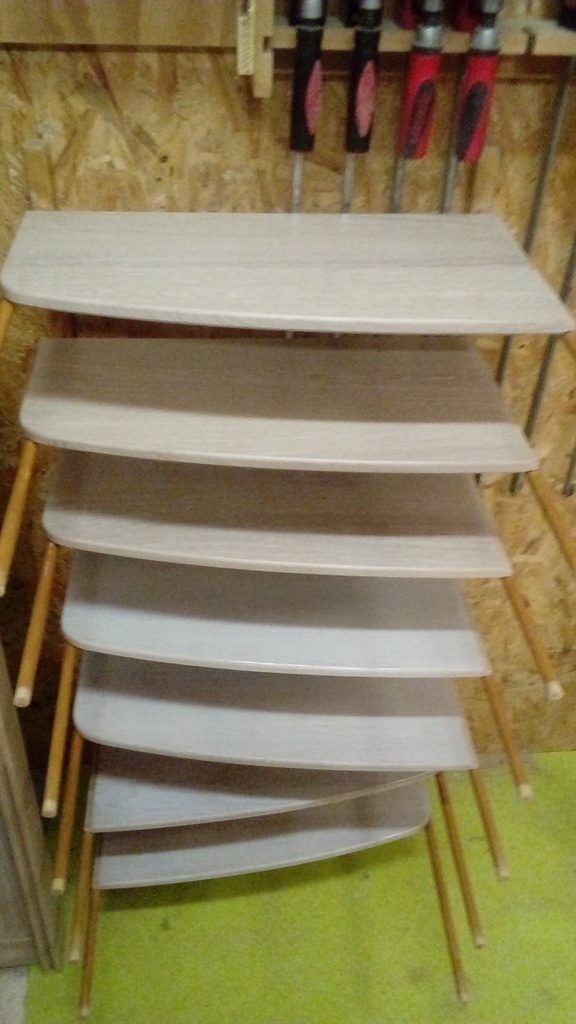

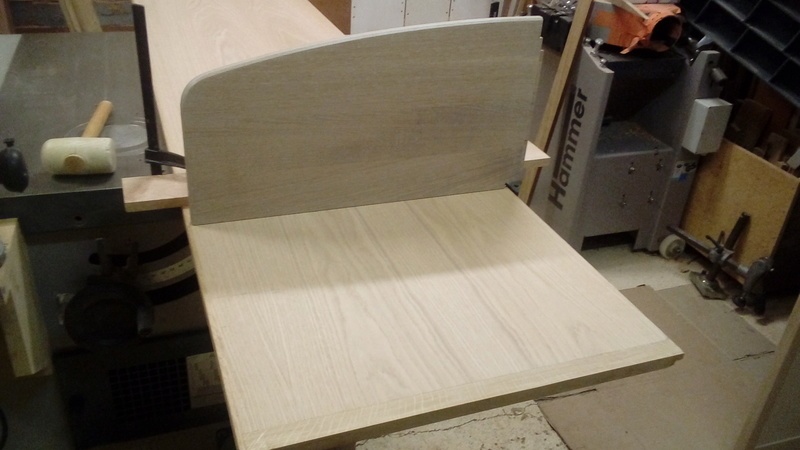

ces dernieres sont découpées puis mise en forme avec le meme gabarit que le plateau.
elles sont aussi usinées pour avoir une languette sur les deux cotés restants qui rentre dans ds rainures sur l'ossature.
je suis en attente de l huile teintée pour continuer...en effet les panneaux plaqués ont bu énormément ce qui a boulversé mes estimations.malheureusement cette teinte est peu distribuée et les delais sont longs...
Pose des étagères

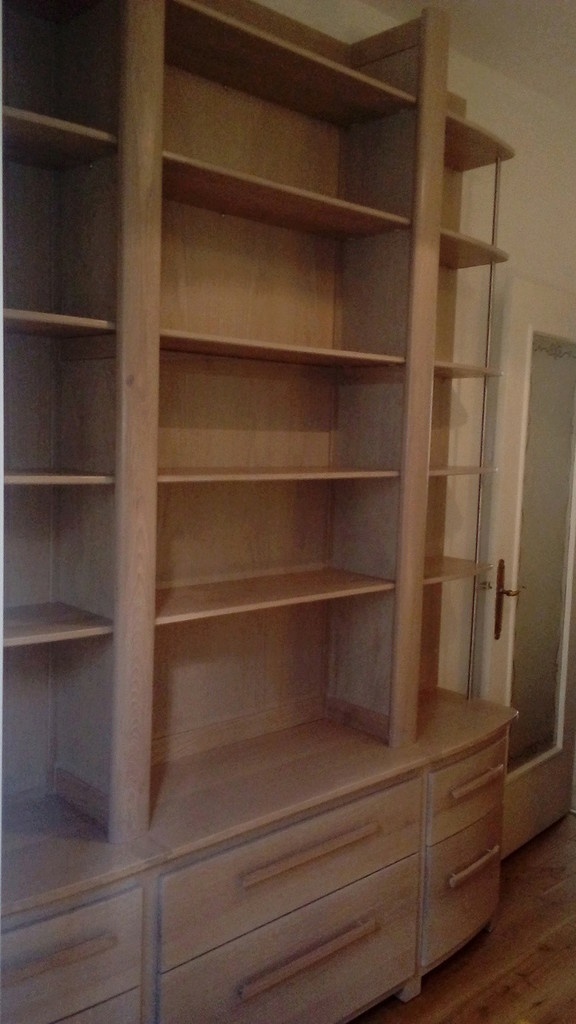

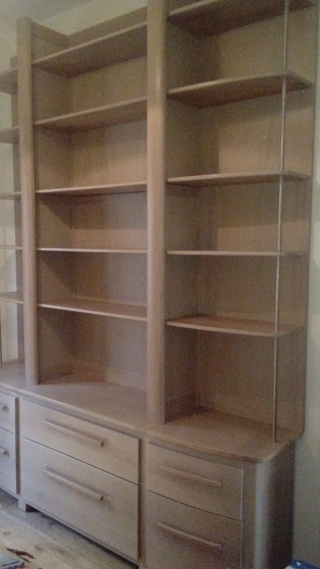

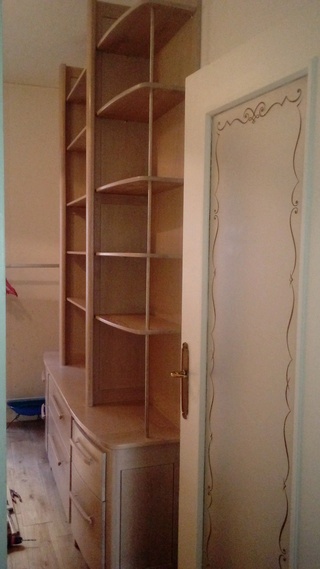

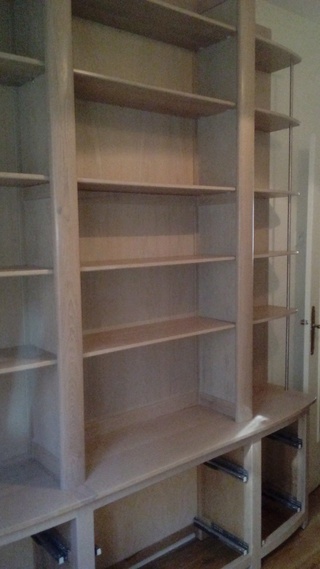

le meuble a été livré en fevrier et je tiens a finir ce pas a pas...

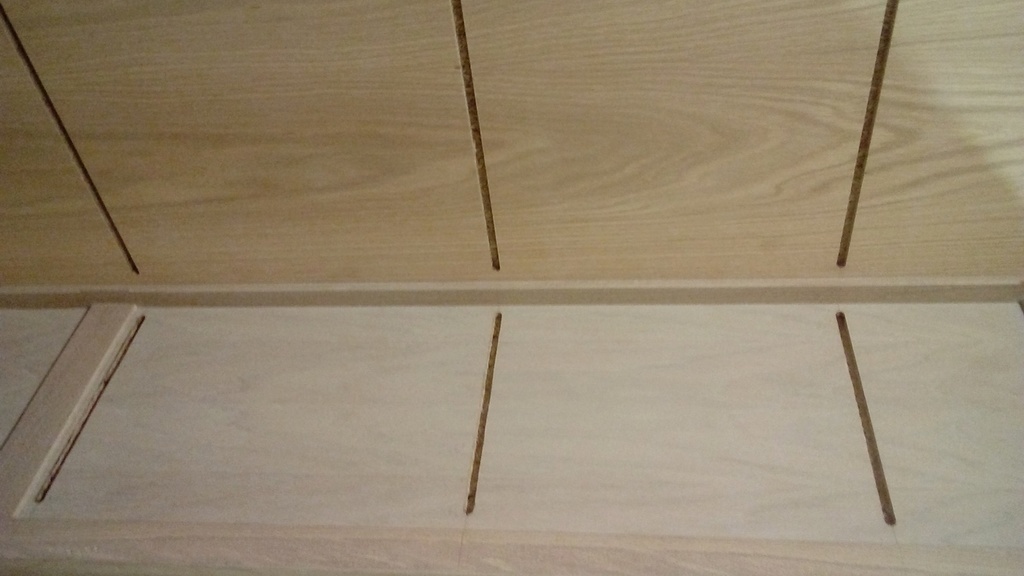

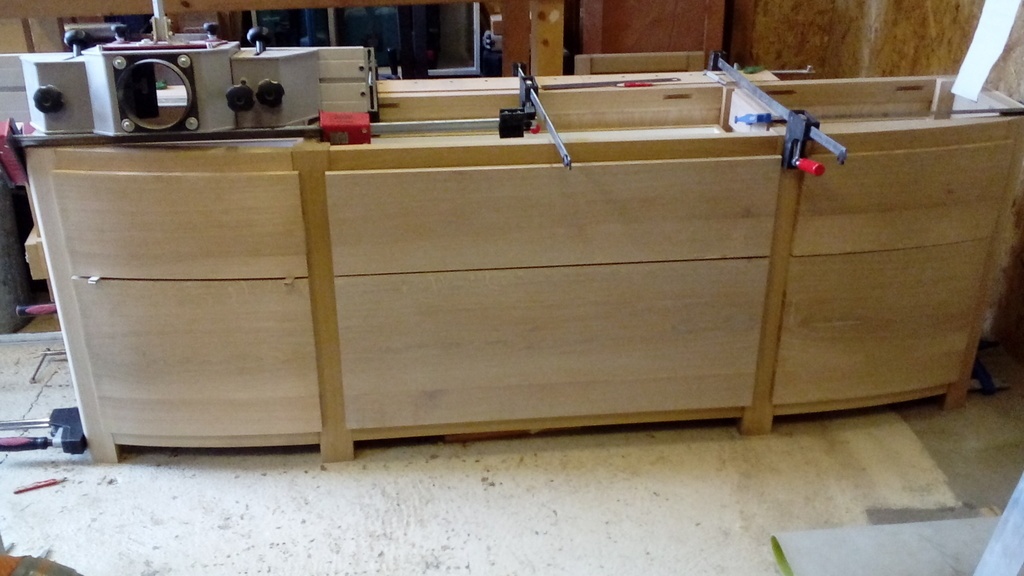

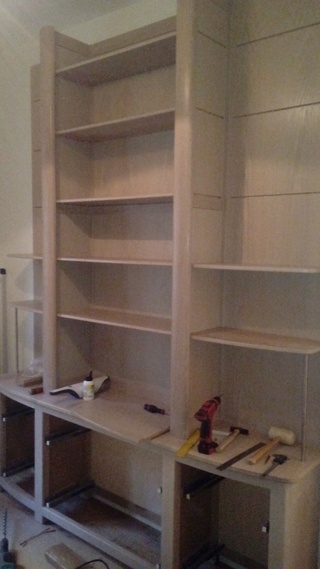

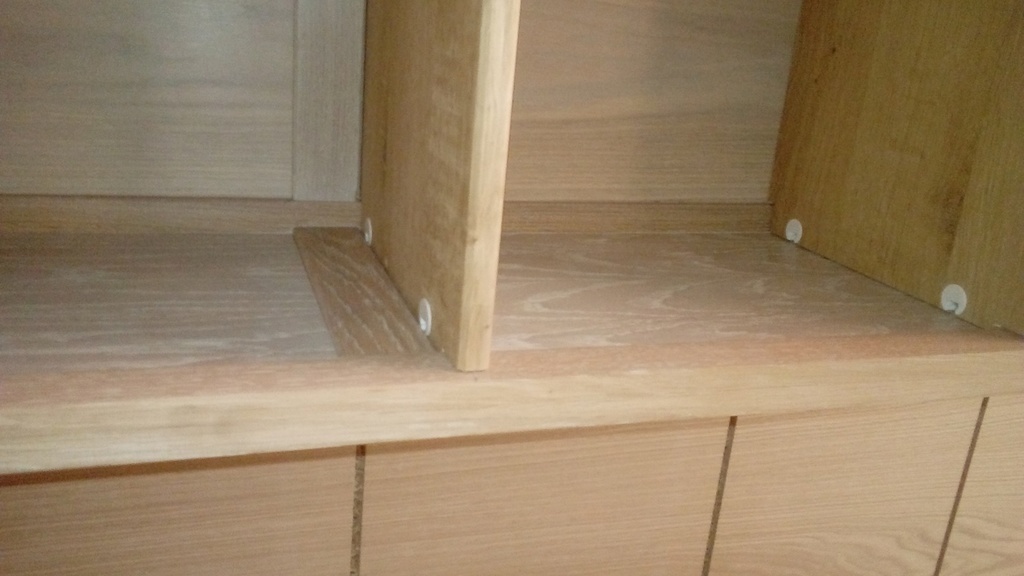

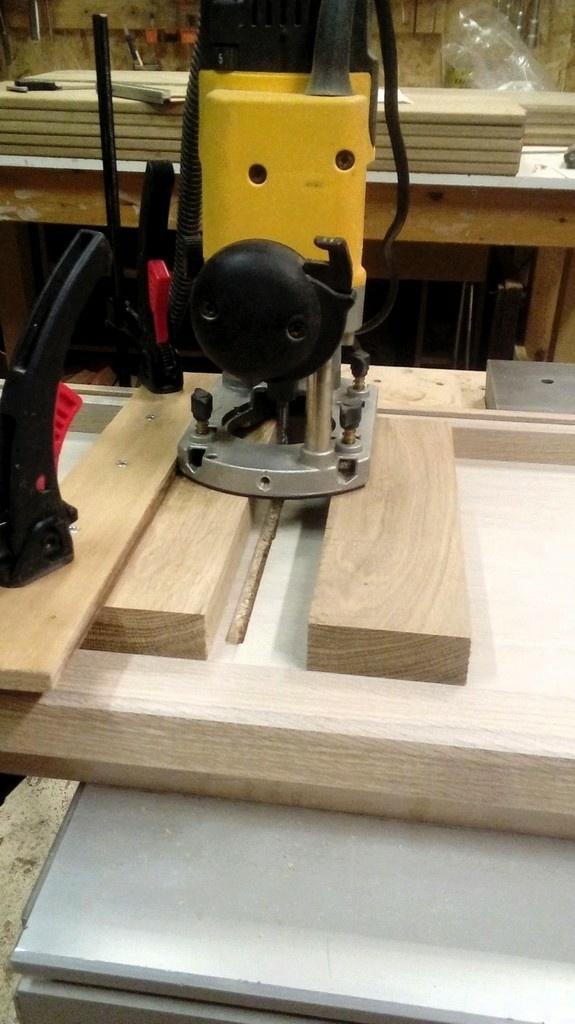

la suite a consisté a plaqué les chants des panneaux lateraux puis de défoncer les rainures pour les étagères.

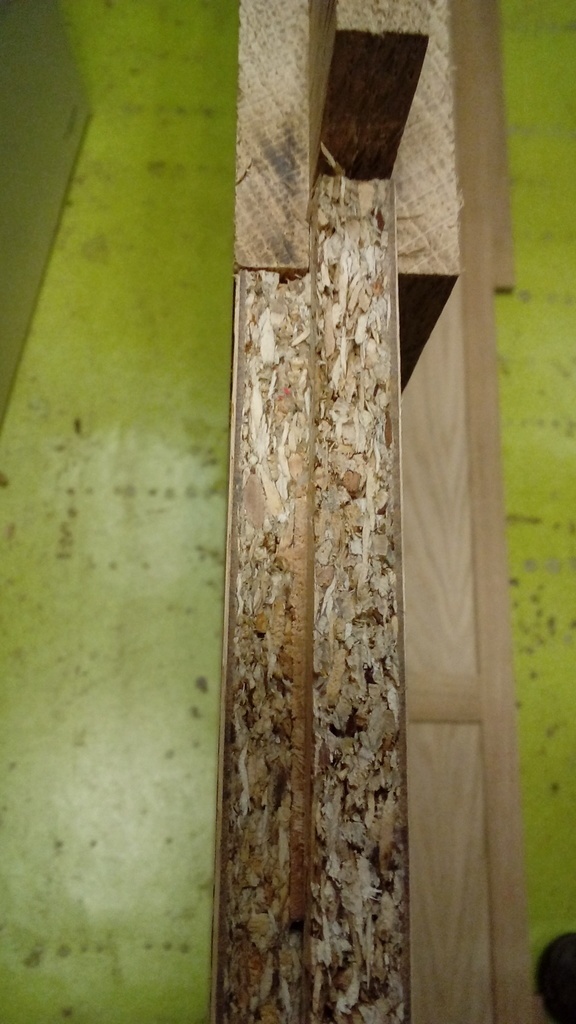

puis toupillage d'une feuillure pour l'assemblage avec la partie centrale.

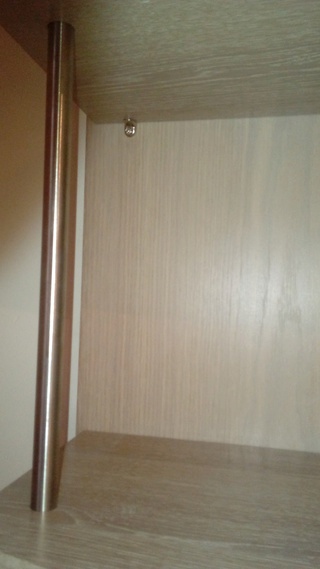

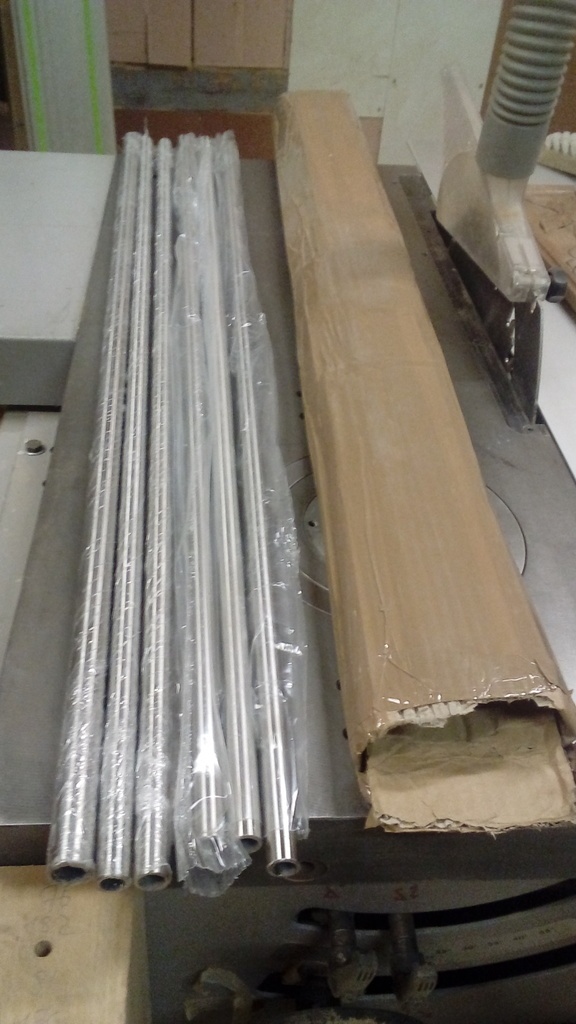

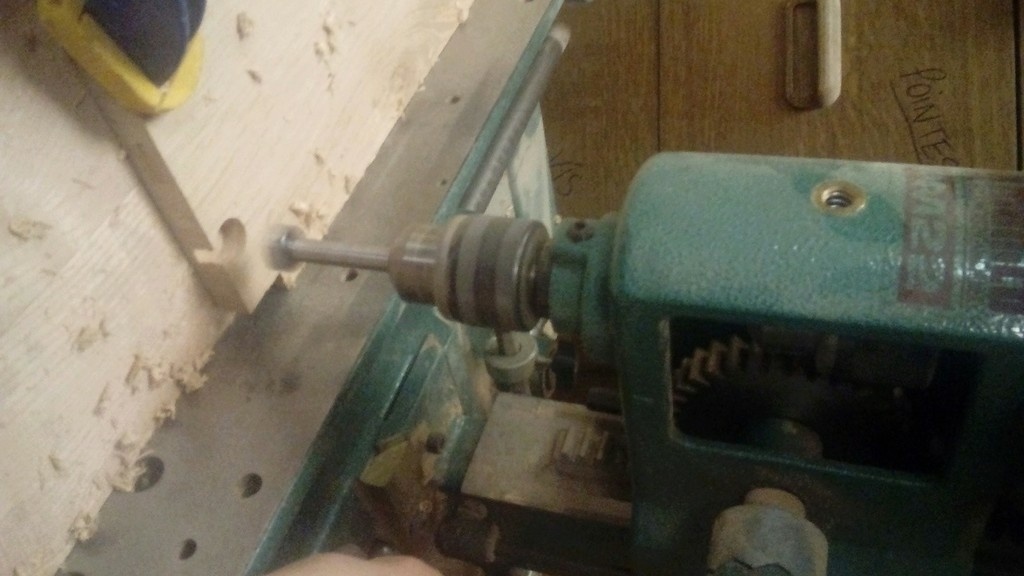

les etageres sont percées pour la pose des assemblages et pour les entretoises inox

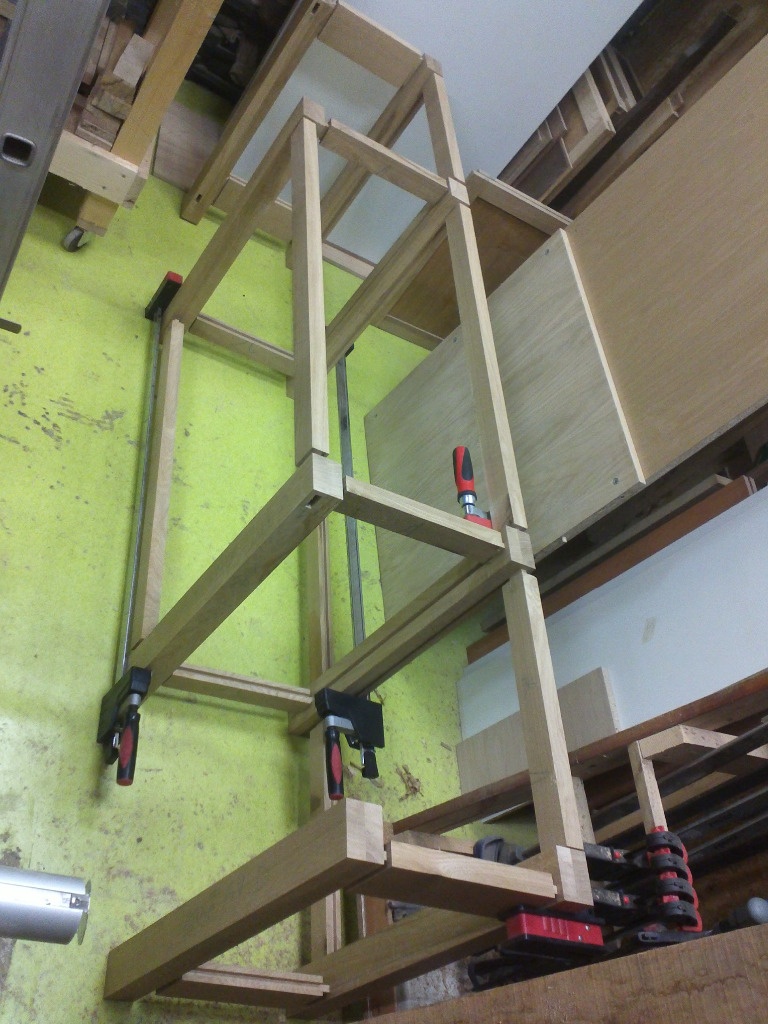

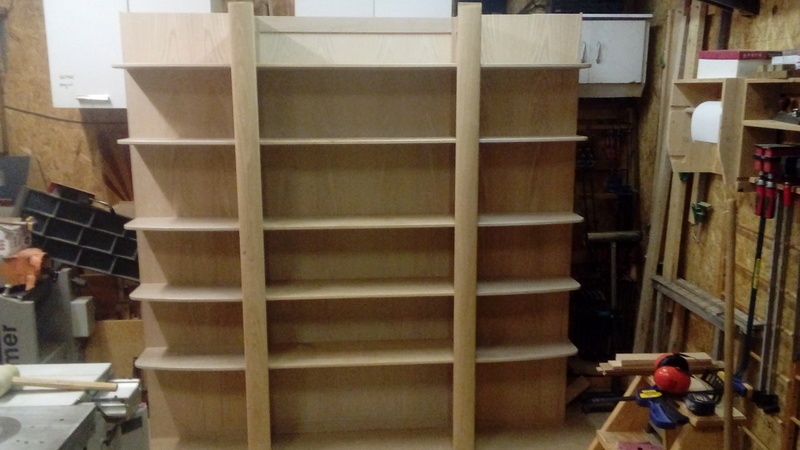

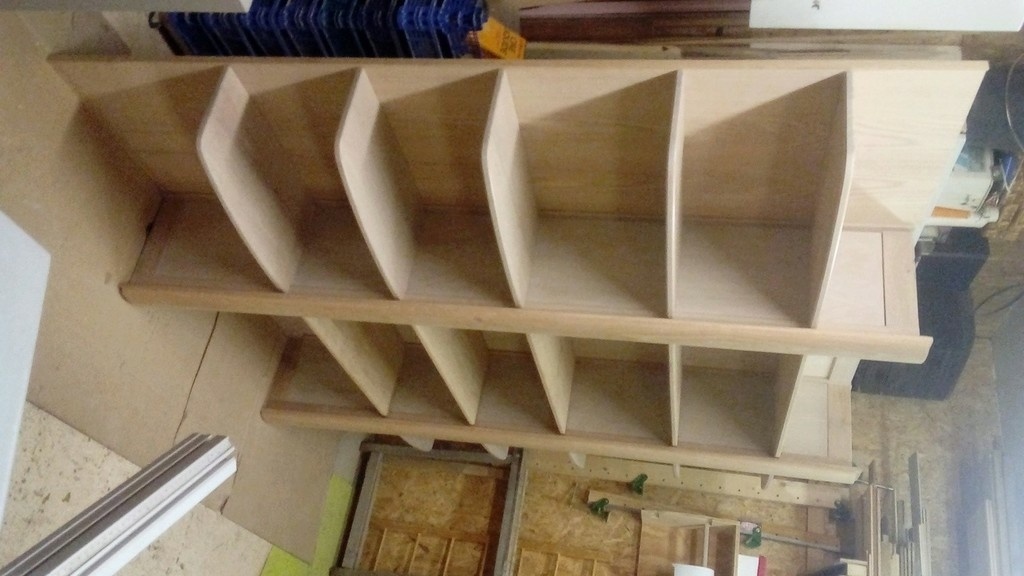

montage a blanc
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Beau travail !
Très complet comme pas à pas. Merci.
Tu as beaucoup de perte pour le galbe des façades de côté, pourquoi ne pas avoir travaillé avec du plaquage et du CP dans un moule?
bonjour,
merci Wil,
Nico cette demarche est purement experimentale,je voulais faire du cintré alors que la commande ne le stipulait pas forcement...je prefere travailler le massif et je suis d'accord avec ta remarque.
la prochaine fois je testerai une autre methode...j'ai hésité entre celle que tu decrit et du lammellé collé massif dans moule aussi.
ma rabot vient de lacher ce matin(condensateur de demarrage)donc je suis bloqué sur l'avancée des etageres...je commence donc le collage !
Pour arriver à un même résultat, il y a toujours plusieurs solutions. Dans ton cas pour le collage de tes façades galbées, tu as mis des petits tourillons de calages que l'on voit sur une photo?
Pour que les galbes de la traverse et de la façade se joignent, tu as travaillé comment?
pour le collage des facades galbées,les bois sont collés a plat joints;auparavant j'ai fait un gabarit de montage et pointage avec des pointes recoupees comme on voit sur une photo.
la précision du galbe avec les gabarits est tres bonne donc l'assemblage ne pose pas de probleme.
le galbe de traverse est jointif avec le galbe de facade grace au deuxieme gabarit complementaire.
Tout simplement magnifique
J'espère un jour parvenir à des projets aussi ambitieux
Je viens de me mettre à jour sur la lecture de ton pas à pas, c'est superbe. Les montants sont très réussis. Si j'ai bien compris, IL sont contre collés en 3 épaisseurs?

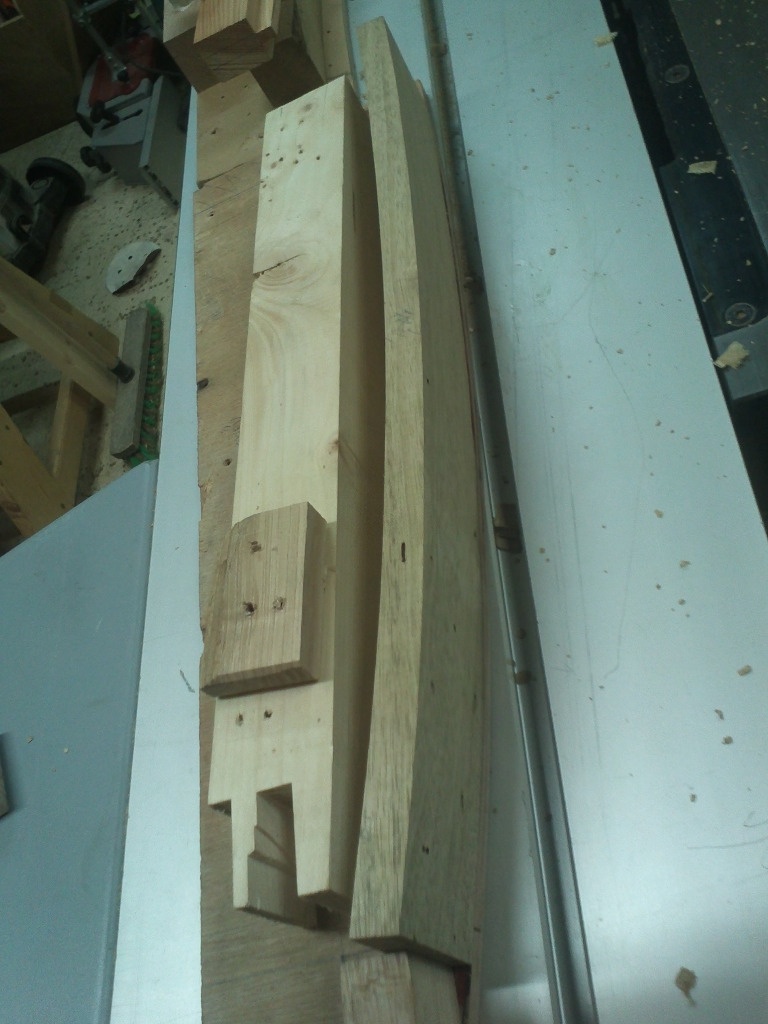

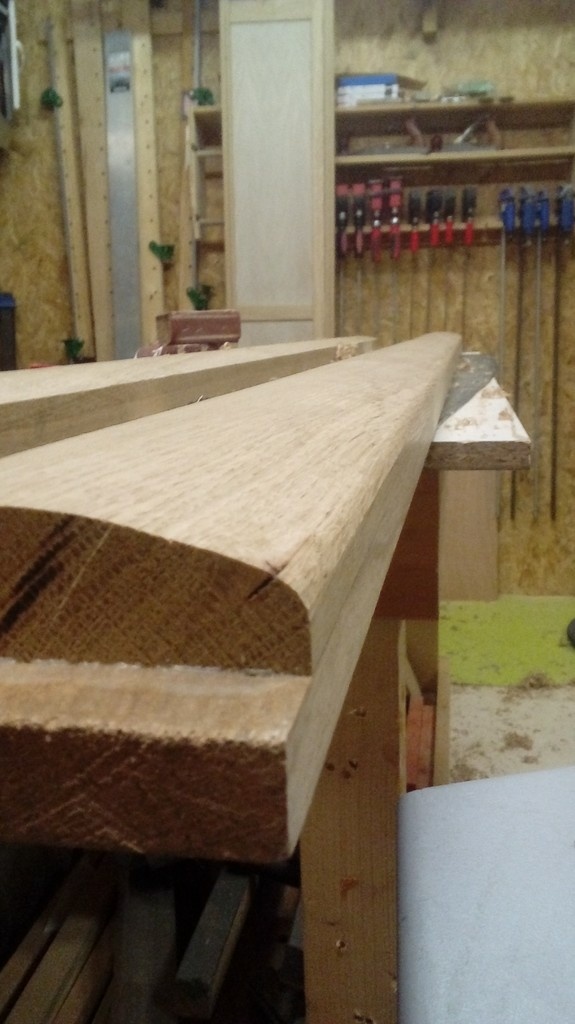

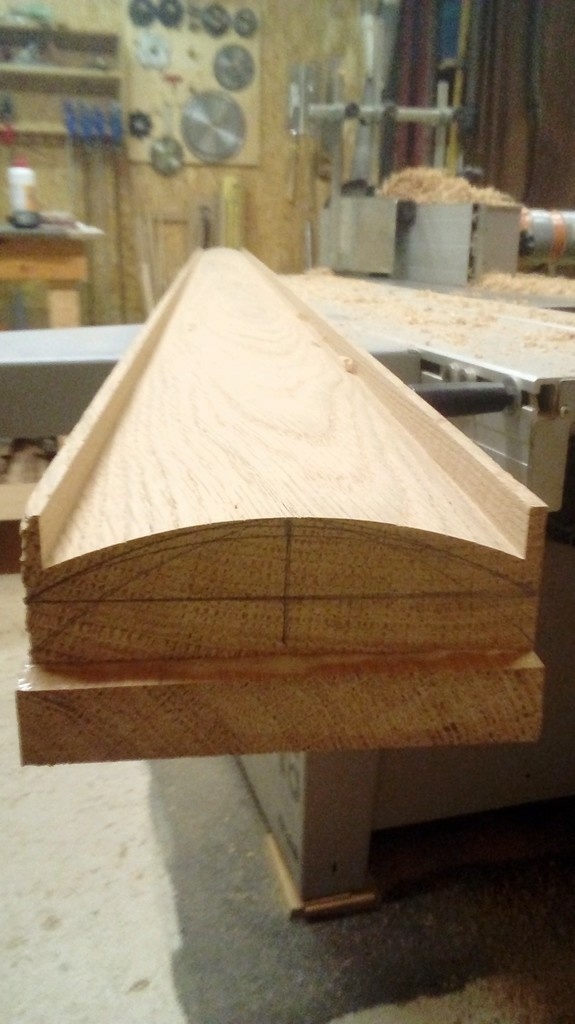

Les montants arrondis sont en 2pieces...ils etaient prevus en 1 mais je les trouvais trop fins une fois l arrondi dessiné. Mais la premiere piece est suffisamment épaisse pour que l usinage ne se fasse que dans cette epaisseur pour garder le fil.
Pouah, je trouvais le résultat final vraiment joli mais je suis encore plus emballé quand je vois le pas à pas, tellement de techniques au service de ce galbe, j adore ! Félicitation, on ne peut que s inspirer de ce travail bien fait . Ton client devait être aux anges une fois la bibliothèque posée. Combien y a t il d heures de travail sur cet ouvrage ?(pour avoir un ordre d idée)
Excuse moi déjà pour la question..mais vu que je suis béotien.. je n'ai pas compris comment tu avais fais l'arrondi pour la partie du dessus ?
Difficile de comptabiliser les heures car chantier interrompu un long moment.
La structure a ete assez rapide,la preparation des facades moins voulant garder le fil du bois.
Le cauchemar a ete la finition a l huile dure teintee,24 h entre passes,probleme d homogénéité de teinte,15 j de delai livraison...c est le gros point noir.
Je dirais 3 semaines de travail et 2 semaines de huilage...et qq heures de conception...pas loin de 200h
J ai effectivement été un peu flou sur le travail des montants arrondis.

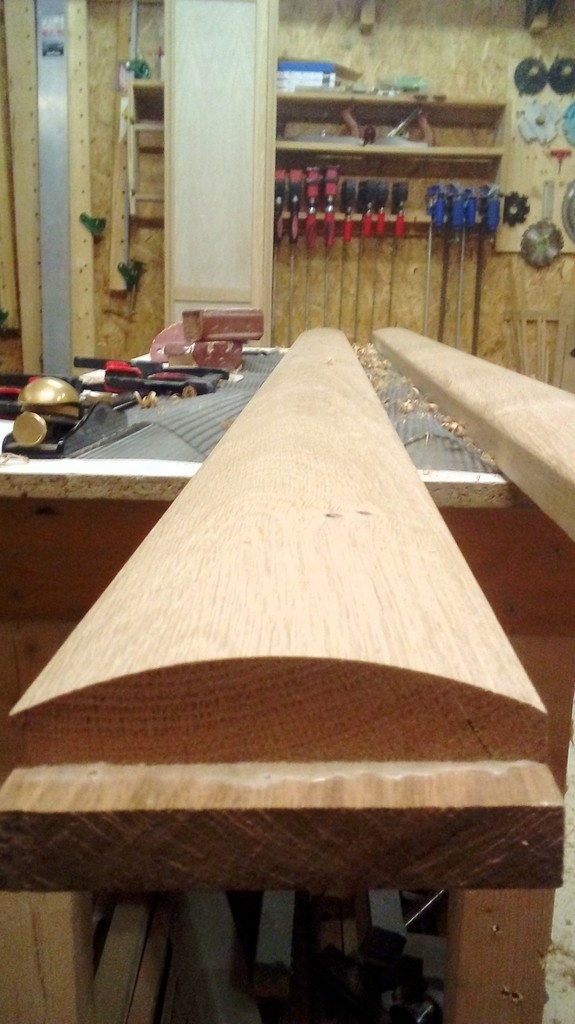

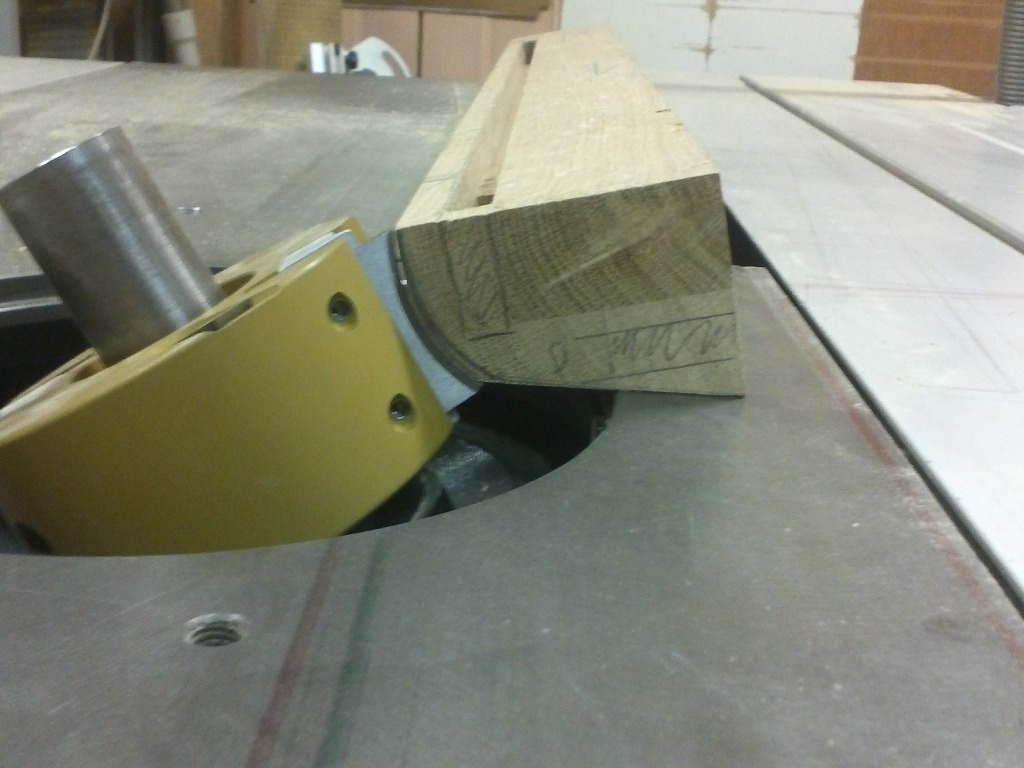

Une passe toupie avec fer arrondi 90 mm puis les bords au rabot.
