cereus45

Ballon de foot

Ballon de foot
+

Comme pour exorciser ma phobie du foot ( il faut que j'en parle à mon psy🤐) je me suis lancé dans la fabrication de ce ballon. C'est un cadeau d'anniversaire pour un tonton footeux.
Bois de frêne pour les hexagones et bois de noyer pour les pentagones Dominotteuse et domino de 5 x30 pour l'assemblage.

Liste des articles

Mis à jour

Partager

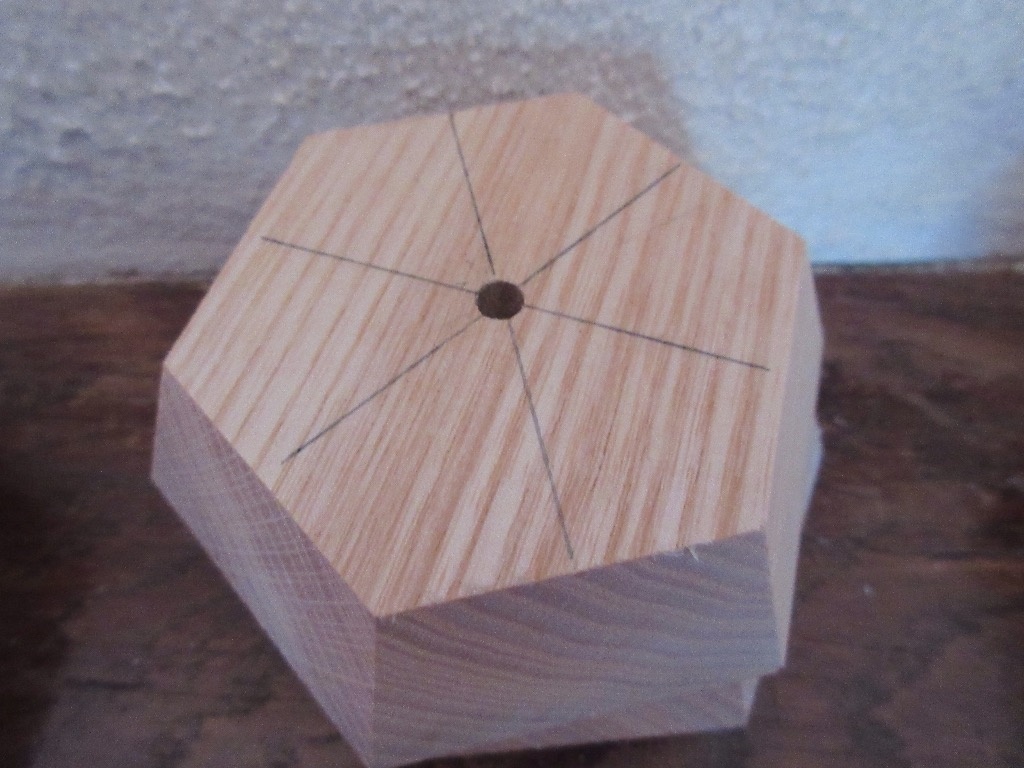

Sciage des 20 hexagones

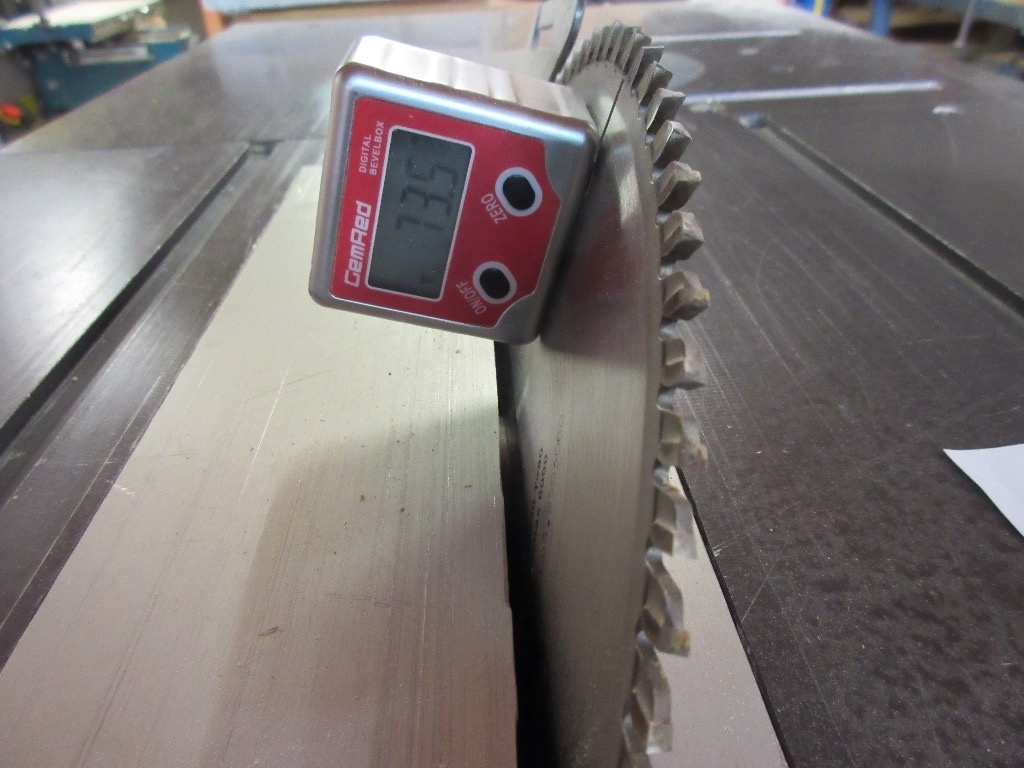

Gabarit de sciage

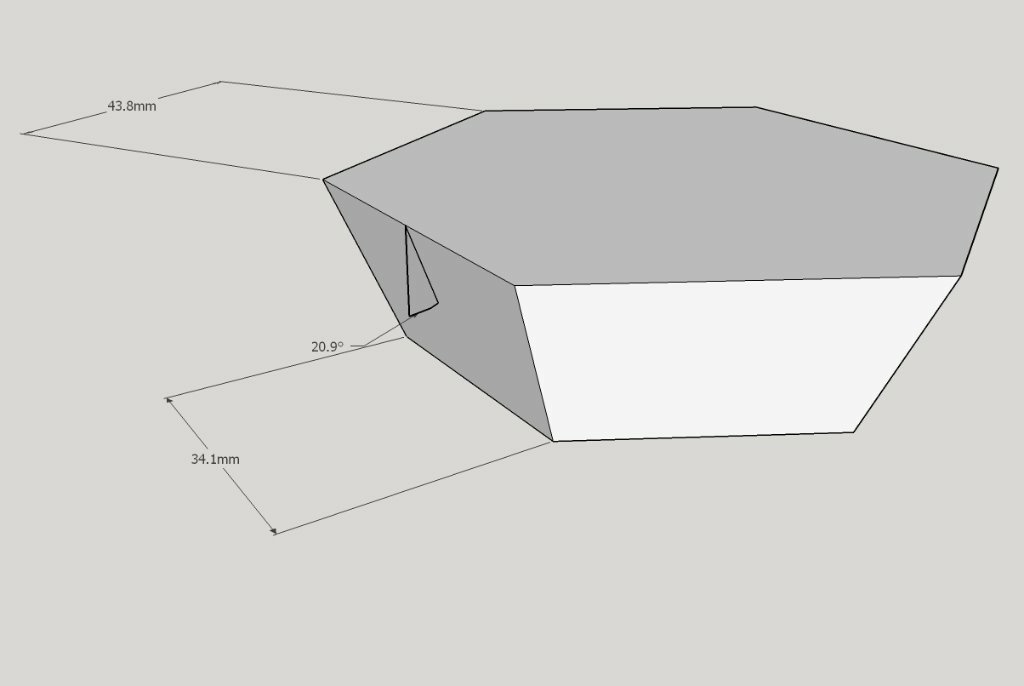

Je suis parti de d'une épaisseur de 22 mm en frêne il faut un angle de 138.2 entre 2 hexagones et un angle de 142.6 entre un hexagone et un pentagone. J'ai trouvé sur le net une formule qui permet de calculer la longueur de arrêtes en fonction du rayon de la balle : a=R/2.478.

Résultat

Publié Mis à jour

Partager

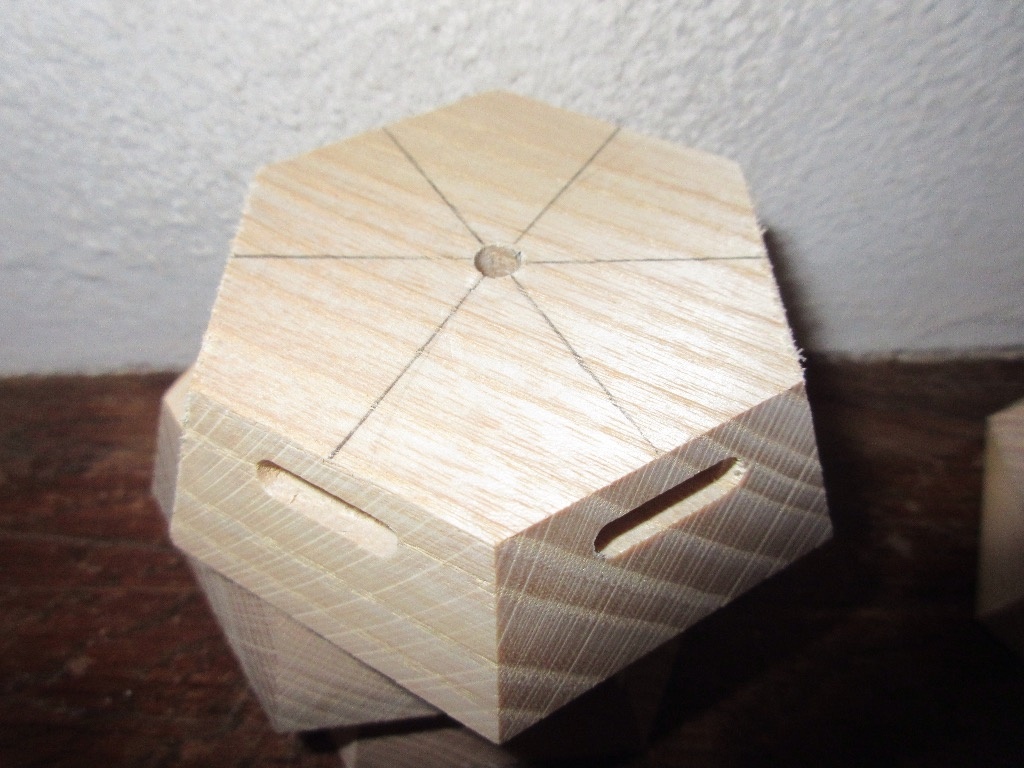

Fraisage des mortaises pour les dominos

Je suis parti sur des dominos de 5 x 30 avec l'idée de laisser un espace de 3 mm entre chaque hexagones.

Publié

Partager

Façonnage des hexagones

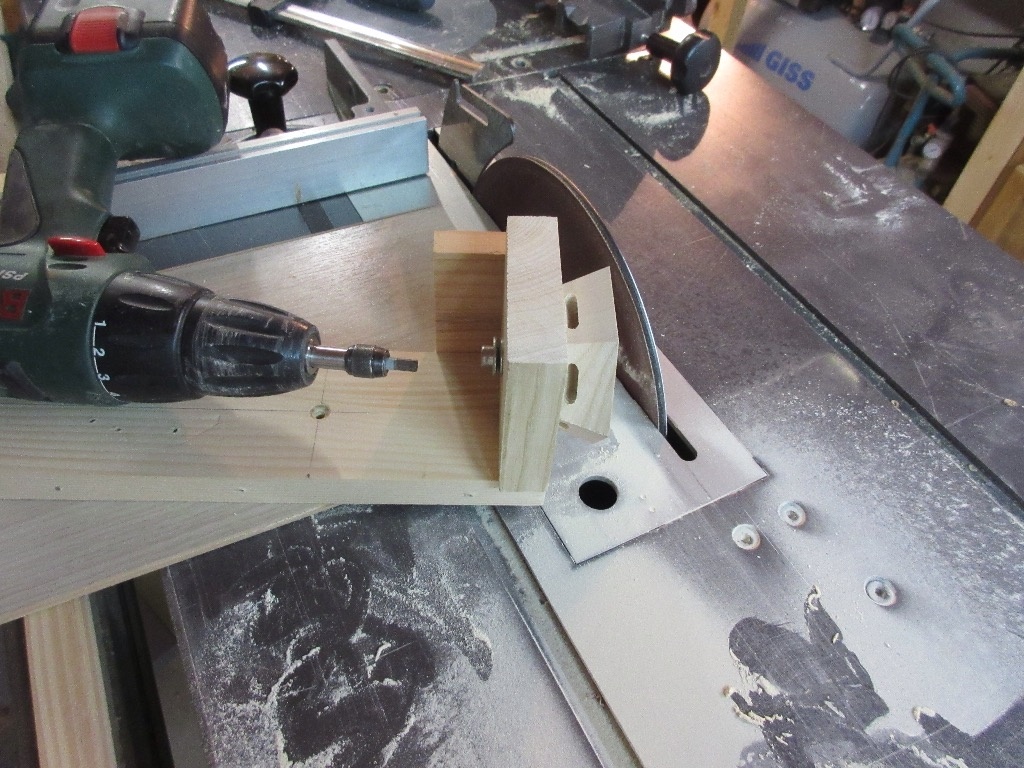

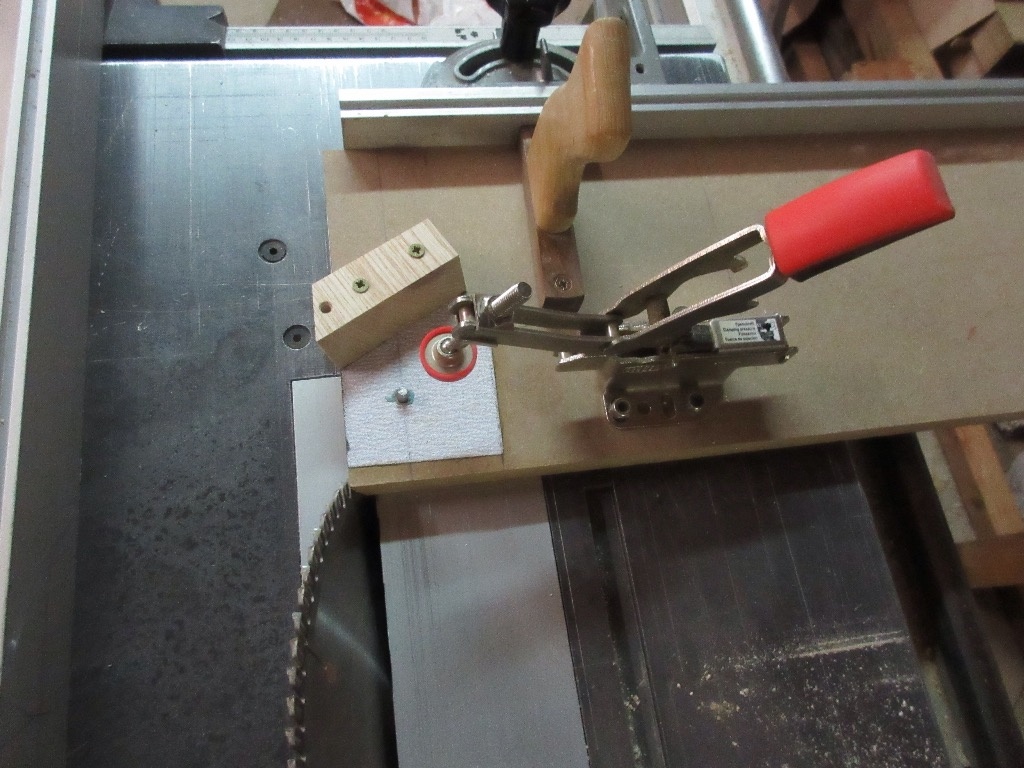

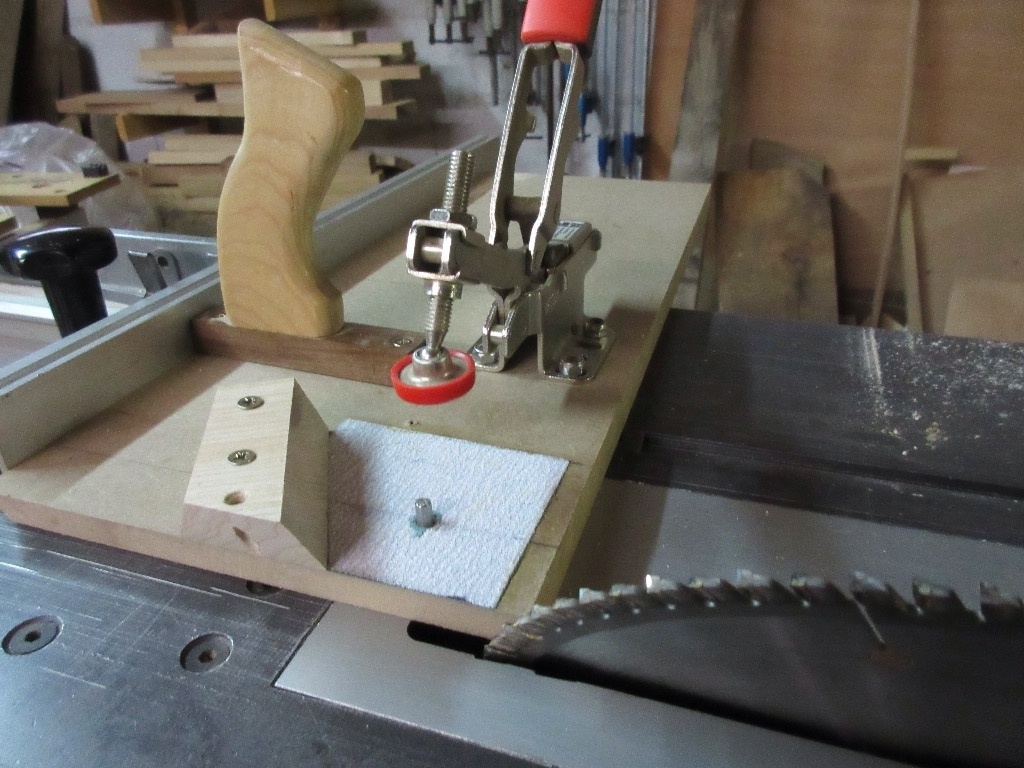

J'utilise ma sçie circulaire comme un lapidaire disque de 250 mm grain 100 avec un gabarit qui pivote sur un axe à 110 mm du l'abrasif. Une vis M6 btr en guise de queue de cochon me permet de faire tourner la pièce à l'aide d'une perceuse.

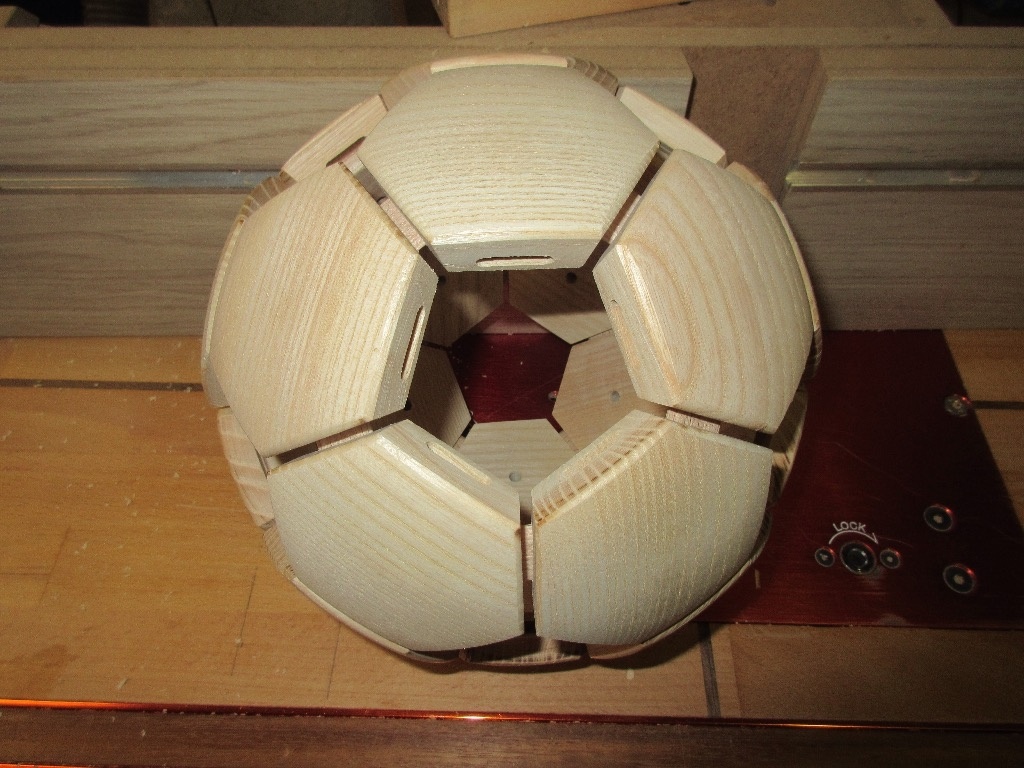

Assemblage à blanc

Pas mal!

Publié Mis à jour

Partager

Usinage des 12 pentagones

Même principe que pour les hexagones les angles différent un peu à voir sur le plan...

Publié

Partager

Ponçage fin

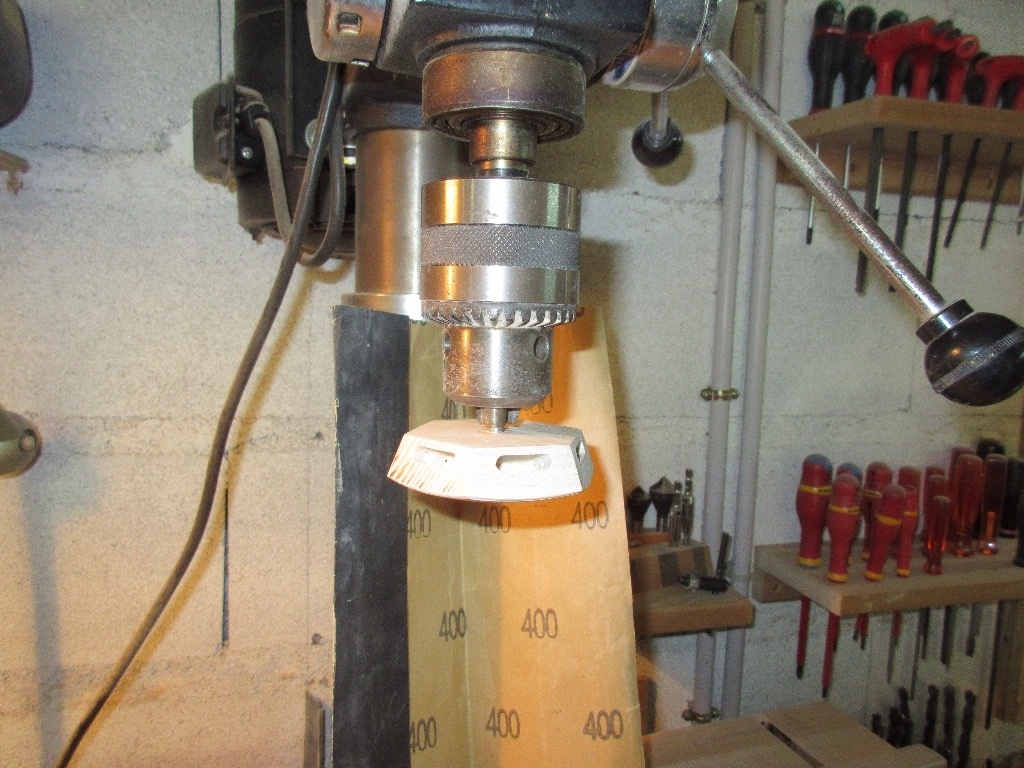

Je ponce au 400 pour enlever les traces du lapidaire. Toujours une vis de 6 comme queue de cochon mais cette fois sur la perceuse à colonne.

Publié Mis à jour

Partager

Finition

J'applique 2 couches de fondur et je lustre au coton.

Publié Mis à jour

Partager

Assemblage

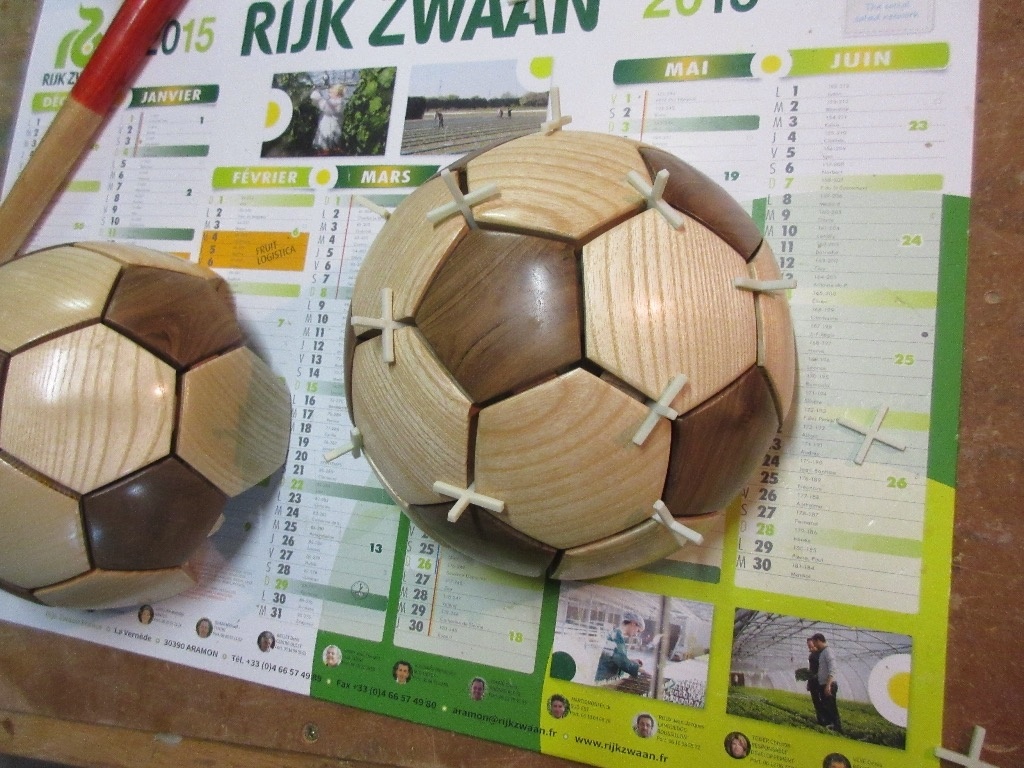

Je prévois d'assembler 2 demie-coques et après séchage assembler le tout...
Quelques jurons plus tard :

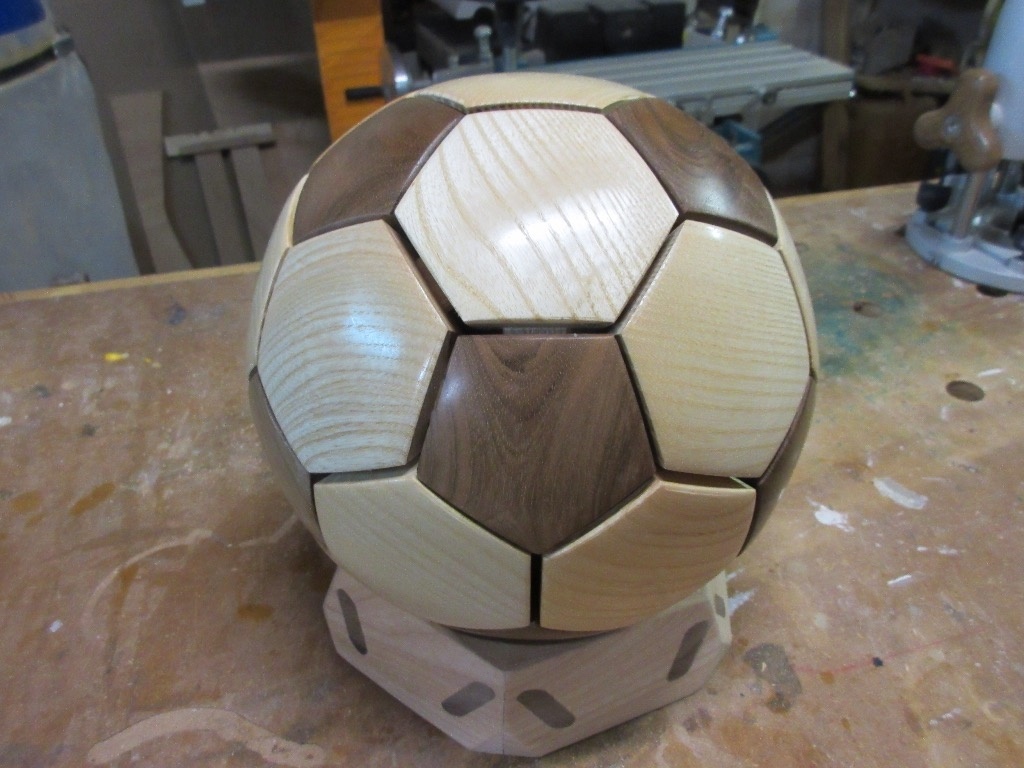

Ce n'est pas parfait mais ça ressemble quand même à un ballon de foot!
Pas facile d'emmancher tous les dominos j'aurais dû fraiser plus large quel c..😡

Publié Mis à jour

Partager

Assemblage suite et fin

Assembler les deux hémisphères c'est avéré plus compliqué que prévu. Rapidement j'ai compris qu'il n'était pas possible de mettre tous les dominos.J'aurai dû fraiser plus large que les dominos pour les hexagones équatoriaux 😠ça c'est fait...
Seuls les boiseux avertis peuvent s'en apercevoir mais bon.

Publié

Partager

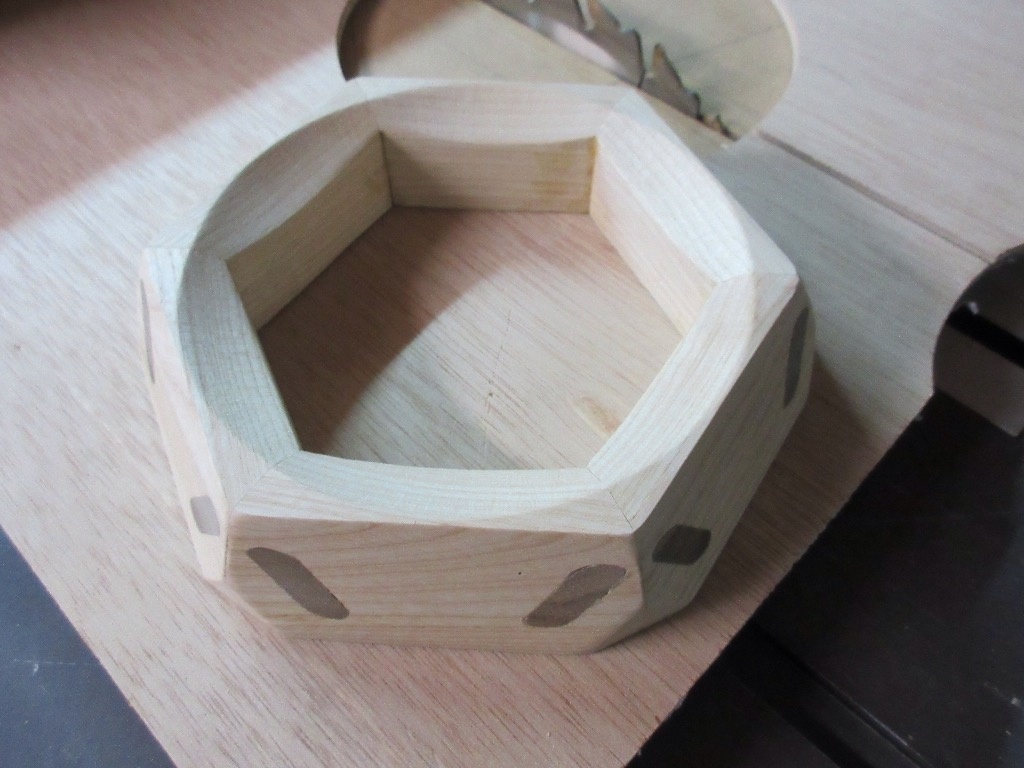

Le socle

Trop sphérique ce ballon ne reste pas en place. Il lui faut un support. J'ai imaginé une forme hexagonale en frêne assemblée avec des dominos apparents en noyer.

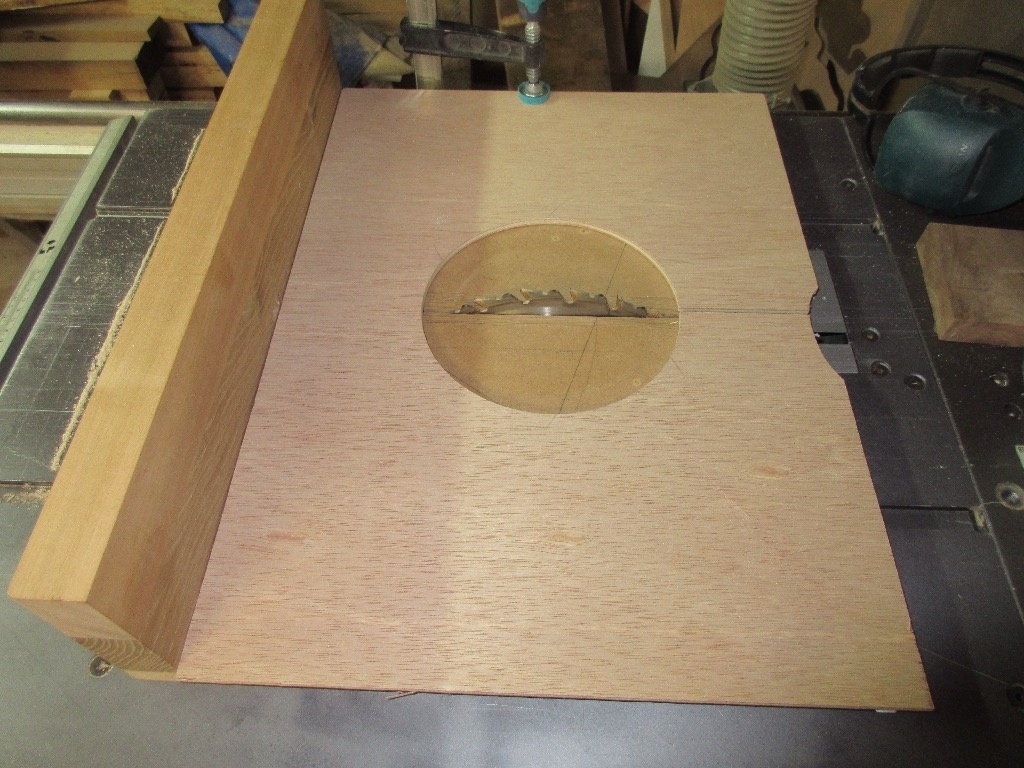

Le diamètre de mon ballon (environ 220 mm) étant proche de celui de la lame de ma scie (250 mm) j'ai eu l'idée de creuser mon socle à la sçie avec ce montage:

Publié

Publications associées


Discussions

cereus45  a publié le pas à pas "Ballon de foot".
il y a 8 ans
niconathy
( Modifié )

Entre les arrondis et les angles, chapeau l'artiste!

Matthieudesbois
( Modifié )

Beau travail, quelles essences de bois à tu utilisé ?

NinjaRouge
( Modifié )

Superbe !! j'adore !! mais il y a un problème je crois ...... le ballon est rond ..... un vrai ballon c'est ovale !! 😄

Très beau travail quoiqu'il en soit, bravo.

niclasse
( Modifié )

Magnifique

trichet85
( Modifié )

beau travail, et merci pour les explications...

FMJ
( Modifié )

Bravo, belle ingéniosité !

sylvainlefrancomtois
( Modifié )

excellent !!!j aime

reve
( Modifié )

Magnifique!!!

Boris Beaulant
( Modifié )

Ouah !!

Standard2
( Modifié )

Je suis fan merci pour ce partage ENORME

cereus45  a publié l'article "Le socle".
il y a 8 ans
cereus45  a publié l'article "Assemblage suite et fin".
il y a 8 ans
cereus45
( Modifié )

Merci à tous ! NinjaRouge j'attaque un vrai ballon dés que mon psy ira mieux

NinjaRouge
( Modifié )

😉 C'est une idée que je vais taquiner également tiens !! 😄

L'idée des dominos apparents est excellente et rend vraiment très bien je trouve cette réalisation tout à fait remarquable 👍

Gaspar
( Modifié )

Vraiment remarquable. j'aime bien l'idée du creusage avec la lame de la scie. Chapeau l'artiste

zan
( Modifié )

impressionnant !

sylvainlefrancomtois
( Modifié )

Pour la petite histoire ,le mode de fabrication ,l épure et calculs des premiers ballons en bois ont étés fabriqués en 1998 à l occasion de la coupe du monde par quelqu un que j ai bien connu dans les années 80 ,bordelais ,qui à la fin de son voyage c est installé artisan dans sa région . Il avait fait une série de ballons avec coffret numérotés ,et présenté à l époque par jean pierre pernot ,

Jorge31

👍👍

nirvarom
( Modifié )

J'adore, chapeau l'artiste!!!

esseakka
( Modifié )

super! Chapeau!

Boris Beaulant
( Modifié )

Je le vois fini ... c'est vraiment du beau boulot !!

cljeje
( Modifié )

Impressionnant de maitrise, de technique, et de boulot.
Superbe. Bravo.

keke83
( Modifié )

Excellent boulot même si je déteste le foot! A ne pas jouer comme les brésilien pied nus lol

Keke

cereus45
( Modifié )

Je suis content que cette création et son partage vous ai plu. Pour mon prochain pas à pas j'aimerai bien ajouter de la vidéo. Certains d'entre vous maîtrise caméra et montage vidéo leurs conseils m'intéressent...

cereus45
( Modifié )

keke83 chaussures de sécurité, protège-tibias et casque obligatoire !

keke83
( Modifié )

Comme gaston qui fais une tête avec sa boule de bowling beaucoup font de la video et le dernier que j'ai vu étais gibetb bien calme et très agréable à suivre tu peux lui demander je penses.

keke

gilles
( Modifié )

Joli travail, chapeau l'artiste

JimmyBis
( Modifié )

C'est du grand art. Merci pour ton génie cereus45

SergeLac
( Modifié )

tout simplement magnifique, bravo pour les angles, très beau projet

titie3325
( Modifié )

superbe!!! je rêve d'en faire un... est ce possible d'avoir les plans ?

yan29
( Modifié )

Pour information l'Association des Passionnés du Bois du Finistère a prévu entre autres réalisations de fabriquer un ballon de foot en bois XXl + de 100cm de diamètre lors de la prochaine manifestation du "Bois en Fête" qui a lieue tous les deux ans. Ce sera les 4 et 5 juin prochain à Landrévarzec près de Quimper. Entrée gratuite, restauration rapide sur place.

cereus45
( Modifié )

Je ne pourrai pas me rendre à Landrévarzec le week end prochain dommage car j'aimerais bien échanger avec ces passionnés...

sanglier

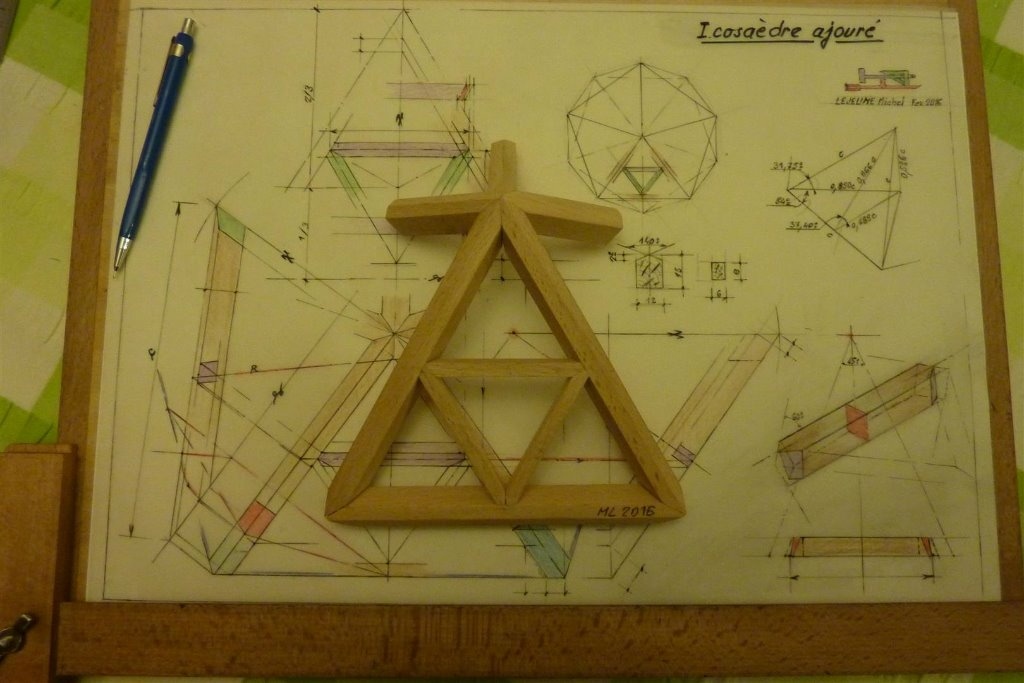

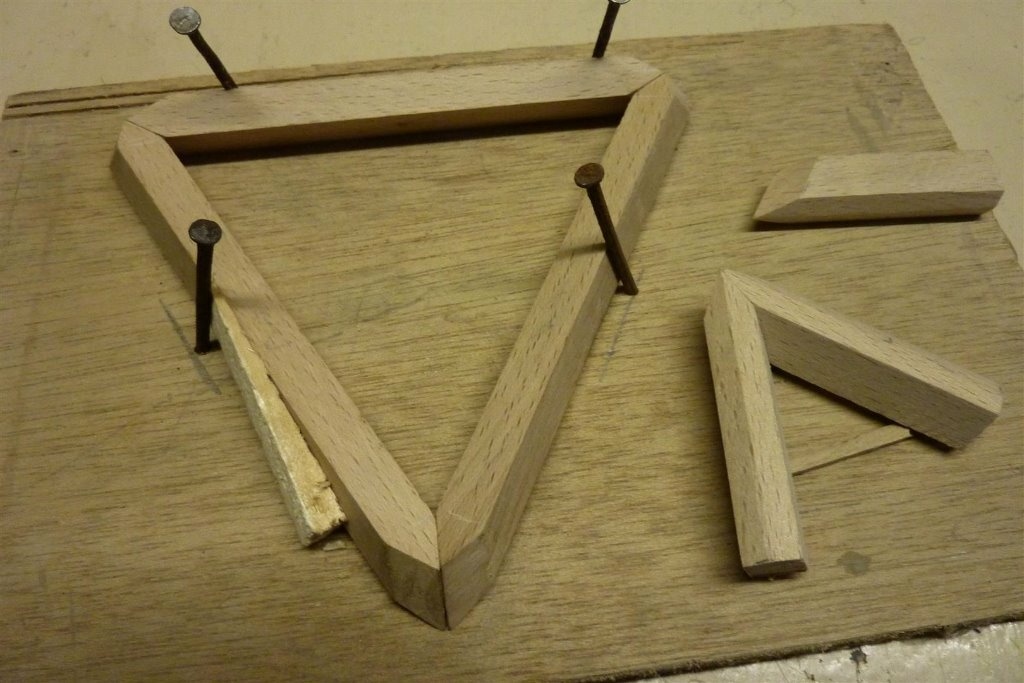

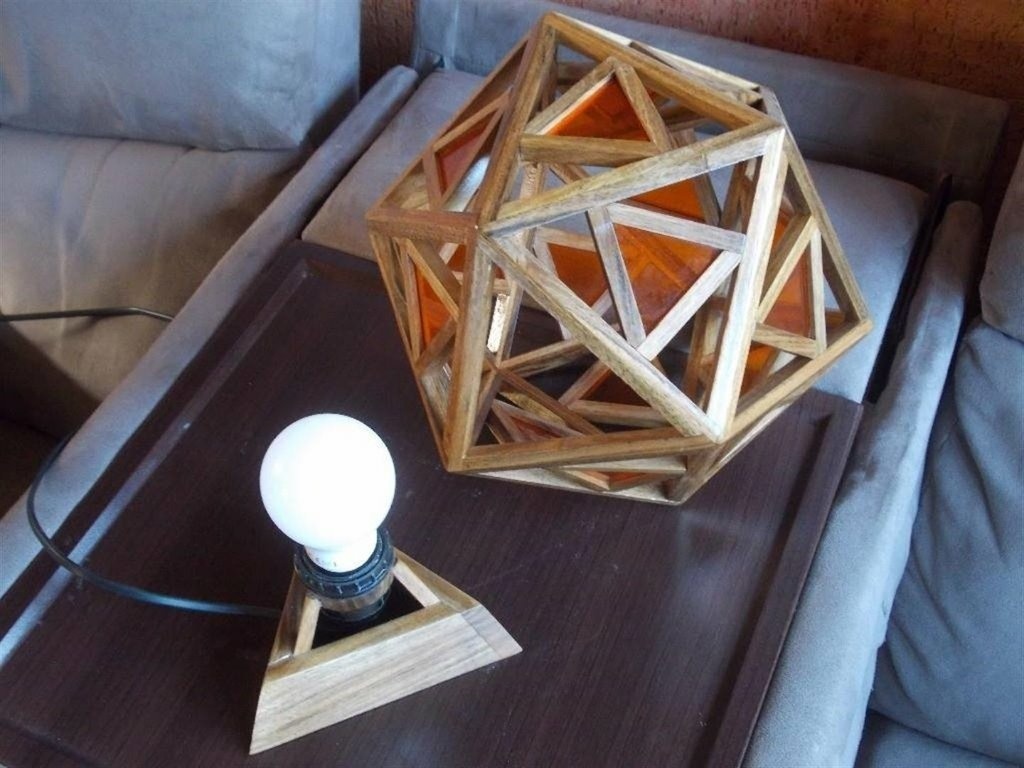

l'icosaedre : moins de facettes et pas le même tacé
la lampe de chevet n'est pas ma realisation (c'était un tracé par tâtonnement )
j'ai recherché le tacé exact

cereus45
( Modifié )

sanglier Merci pour le partage et chapeau pour le tracé par tâtonnement. J'ai été beaucoup plus fénéant en zappant le tracé: j'ai juste pris les infos sur l'icosaedre tronqué sur cette page néanmoins le travail de tracer d'épure me fascine.

cousin06

Superbe ballon ...
J'en ai fait un il y a longtemps pour un client pas aussi bien que le tien !
Je peux prendre exemple sur le tiens pour en faire un autre
Cordialement eric

cereus45

Content que mon ballon te plaise tu peux t'en inspirer pour en faire un autre cela me fera plaisir. Si tu as des questions n'hésite pas.

Boris Beaulant
( Modifié )

Ca me fait penser cereus45, que tu aurais pu en faire une création pour lui donner plus de visibilité ;)

cereus45
( Modifié )

zeloko oui c'est vrai je me suis rendu compte que certaines personnes qui suivent mes créations n'avaient pas vu ce ballon.

cereus45

Mieux vaut tard que jamais...je vais voir si j'ai d'autres photos est publier une création associée à mon pas à pas.

cousin06

Merci je vais essayer de faire aussi bien
Et ci j'ai des questions je te le dit

cousin06

Salut j'ai commencé sur du latté peuplier avant de faire sur du massif fait tout les hexagones et assanbler à blanc pas de domino et demain je réajuster les pentagones et après les courbe

cousin06

Salut il est vraiment parfait
Celui que je suis entrain de faire j'ai fait un essai avec la lumière et je vais le peindre comme ces du latté et non du massif lol

AlexJ
( Modifié )

Du grand art ! Exceptionnel. Ce projet a du prendre un temps fou. Bravo à toi

cereus45

ben pas tant que ça finalement. Difficile de dire exactement car je fais toujours mes projets en pointillé. A la louche je dirais 30 h pour la fabrication (des gabarits à la finition).

baptiste72
( Modifié )

Bonjour je suis actuellement en train de faire ce jolie ballon les angles me donnes du fil a retordre!! Est il possible d'avoir le plan pour les Pentagones?

cereus45

Super ! J'ai hâte de voir ton ballon
Pour scier les pentagones j'ai incliné la scie de 16,5 °.
Une solution consiste à assembler les hexagones à blanc et à mesurer cet angle.
J'espère avoir répondu à ta question.
Bons copeaux

julian1976
( Modifié )

Bonjour, c'est du super boulot, vraiment magnifique. Je voudrais tenter d'en réaliser un. J'ai besoin de quelques conseils avant de me lancer.
Si je ne veux pas laisser d'espace entre les hexagones, les calculs d'angles sont-ils les memes ? Pouvez-vous me faire parvenir les plans sketchup ou un autre format, je ne trouve pas sur le site.
Merci beaucoup pour tout

cereus45
( Modifié )

Merci !
Je n'ai pas modélisé le ballon en 3D donc pas de fichier sketchup.
Mon approche c'est faite par cette page il y a une formule entre le diamètre du ballon et la cotes des arrêtes.
Je te suggère l'excellent pas à pas de matthieudesbois ici
En faisant un mix des 2 pas à pas selon ton équipement les bases sont là. Mon conseil si tu ne laisses pas d'espace entre les pieces c'est d'oublier les dominos pour un collage à plat joint ou rainure + fausse languette comme pour mon second ballon.
J'espère que cela pourra d'aider et on attend ta création...

julian1976

merci beaucoup pour ta réponse Bonne journée

Mika6424
( Modifié )

Bonjour, je ne me laisse pas de regarder les pas à pas comme le tien. Cependant je voudrais savoir comment tu as fixé l'abrasif sur la scie sous table ?
Cordialement.

cereus45
( Modifié )

Merci ☺
C'est un disque avec un velcro

Comme ça

brian
( Modifié )

bonjour, Superbe réalisation je voudrais me lancer je voudrais juste confirmation pour les hexagone l'angle et de 20,9 avec une arrete de 43,8 et les pentagone un angle de 16,5 et une arrete de 43,8 ? et est possible de ne pas laisser d'espace entre les hexagone avec ces même côtes ?
Cordialement.

cereus45

20,9° pour les hexagones et 16,5° pour les pentagones C’est ce que j’ai fait.
Mon conseil c’est de fabriquer d’abord les 20 hexagones, les assembler à blanc (avec du scotch ou du double face) et ensuite mesurer l’angle dietre entre un hexagone est la face du vide d’un pentagone. Ensuite seulement usiner les pentagones en fonction de l’angle mesuré.
La relation entre la longueur de l’arête a et le diamètre de la sphère inscrite dans les hexagones c’est : d = 4,53 x a

brian

merci beaucoup !!

Vic66
( Modifié )

Super pas à pas! Mon fils de 11 ans, qui est mordu de foot, doit trouver un projet libre étalé sur trois mois dans le cadre de son école et ton pas à pas a vraiment attiré notre attention! je me posais plein de question et je suis un peu plus éclairé sur le sujet. MERCI!!!

cereus45

Merci pour les compliments ☺. Super content si ce pas à pas vous inspire ton fils est toi.
