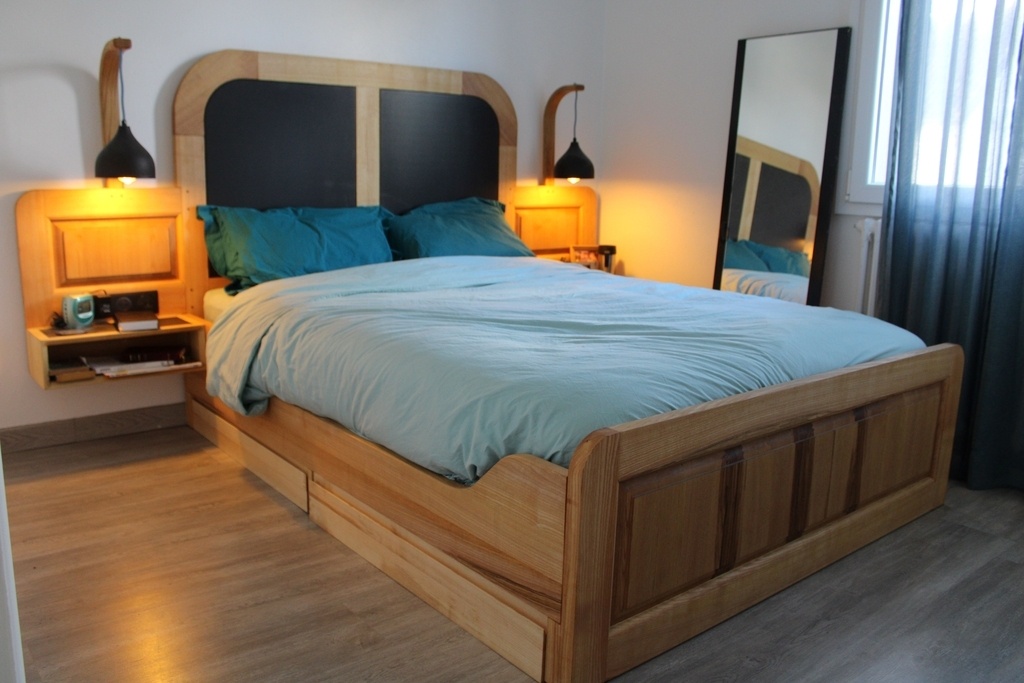

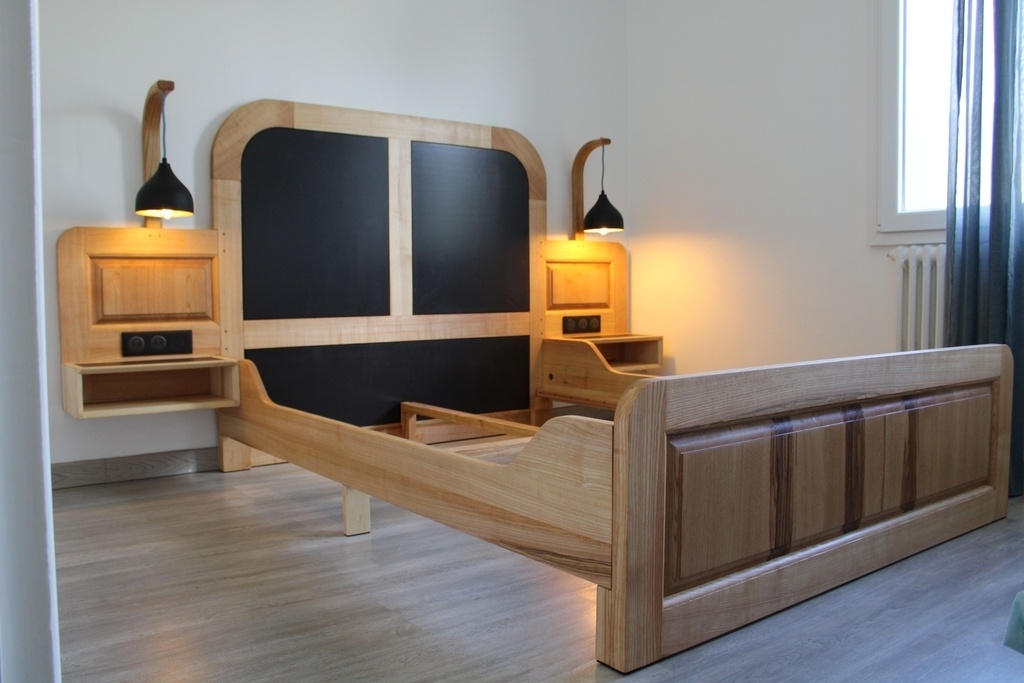

Un lit, le notre.

Parmi les défis fixés par madame lors de la réflexion sur ce projet celui des lampes était pas le plus aisé à résoudre.

Des lampes suspendues...ok mais sans toucher au murs et au plafond...pas simple.

Bon il faut faire un support qui viendra se fixer dans un cadre au dessus du chevet suspendu.

Et comme tout est en courbe , il faut le faire courbe, avec un rayon bien raide.

Et comme j'aime pas les câbles qui traînent, il faut le faire creux...

Bref on va s’amuser

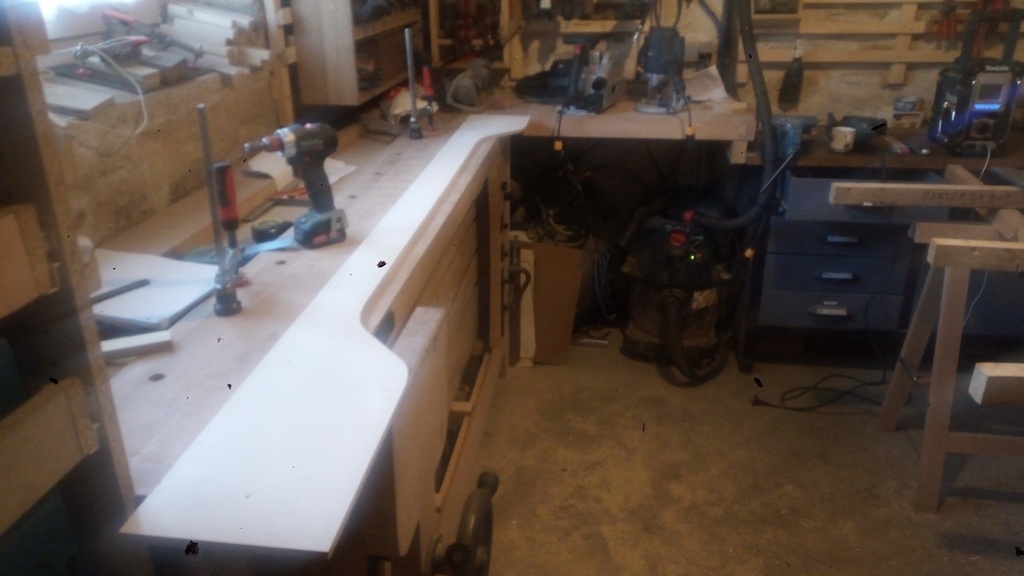

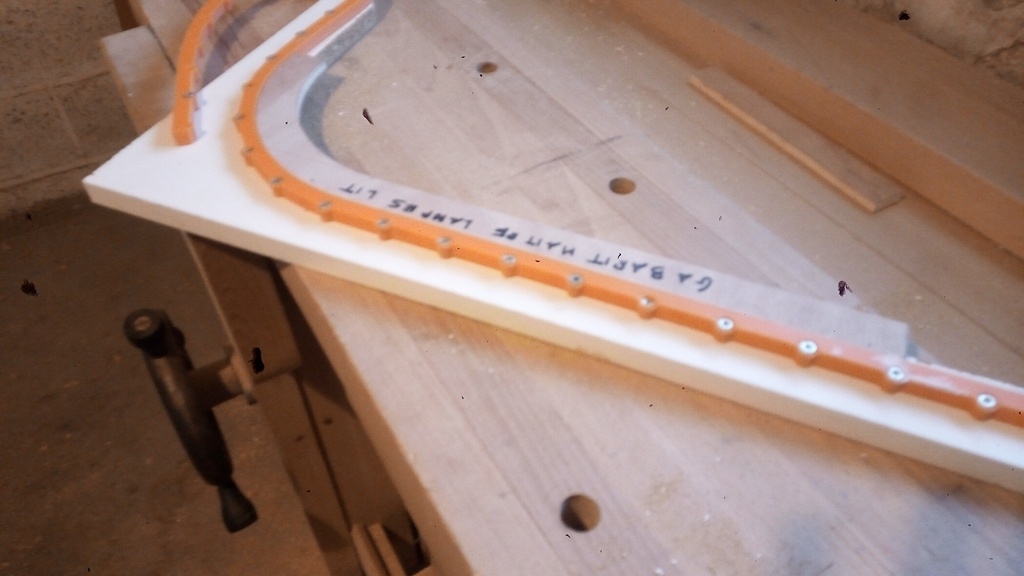

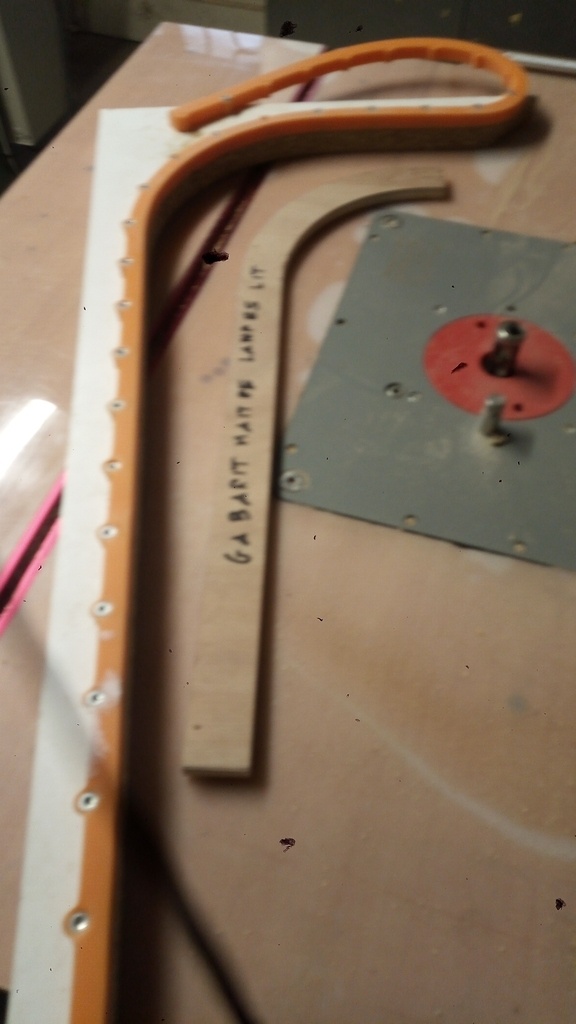

Commençons par faire un gabarit maître dans un cp de 5mm.

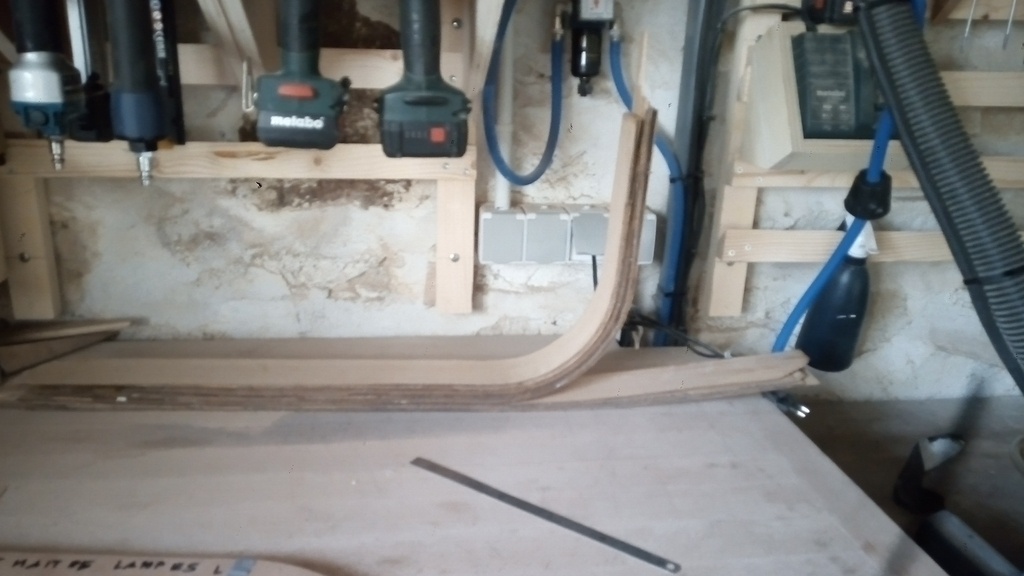

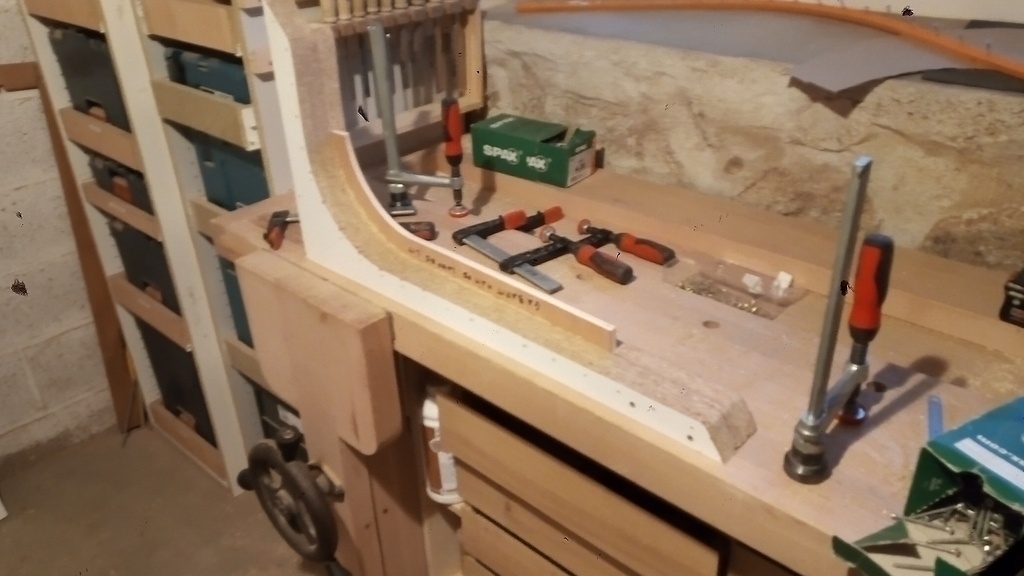

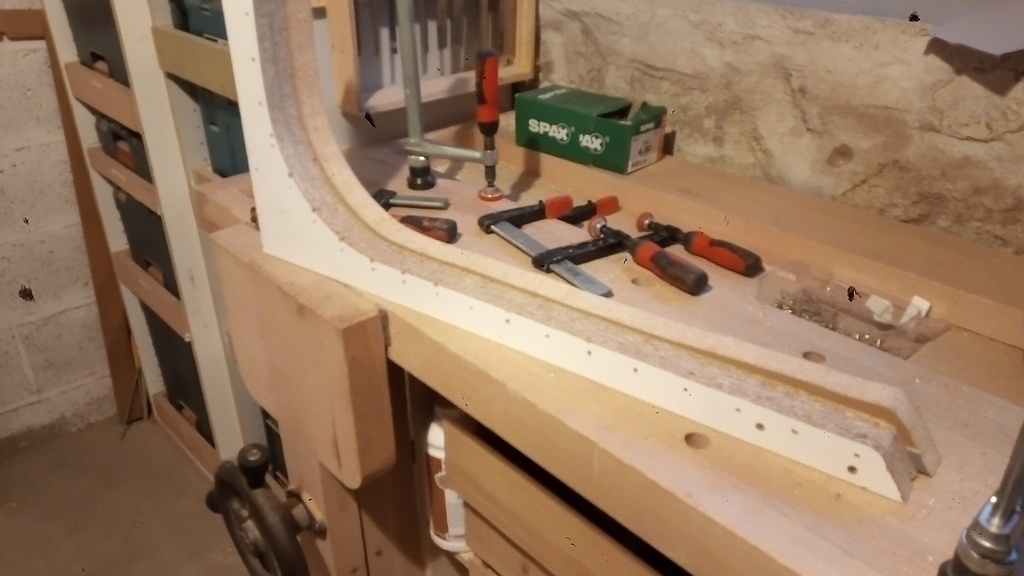

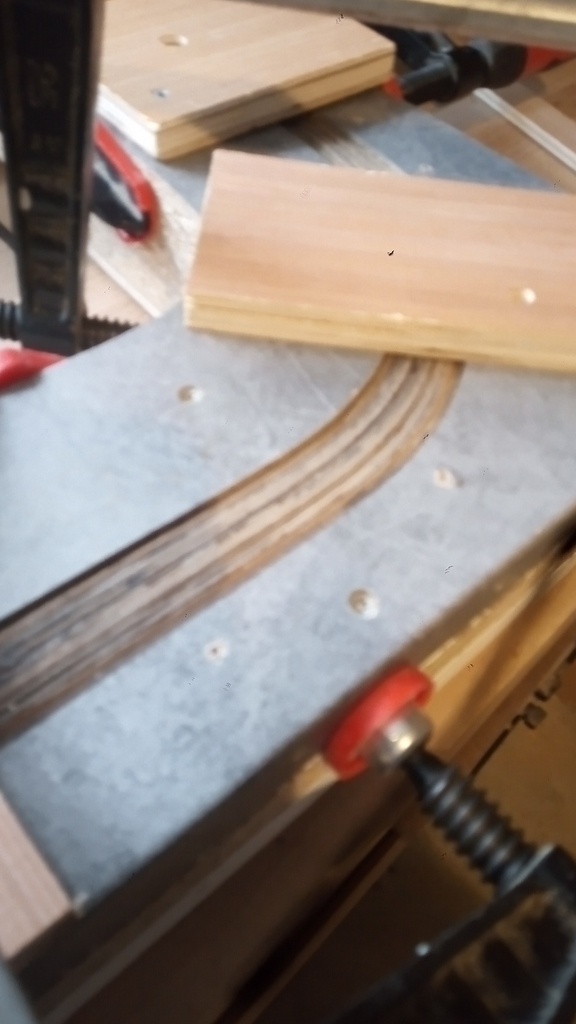

et puis sortons en le moule en deux partie dans des vieux reste de méla.

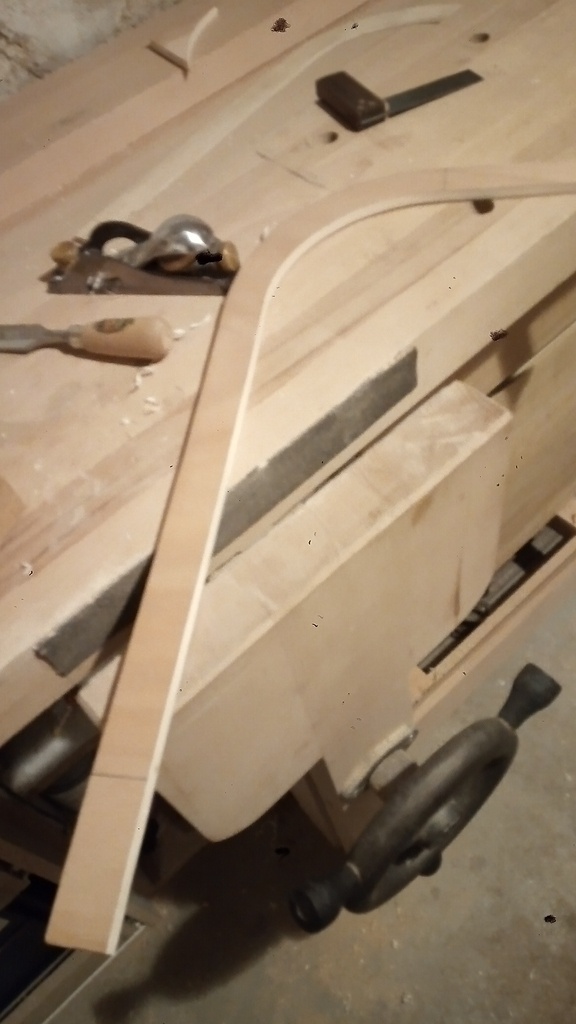

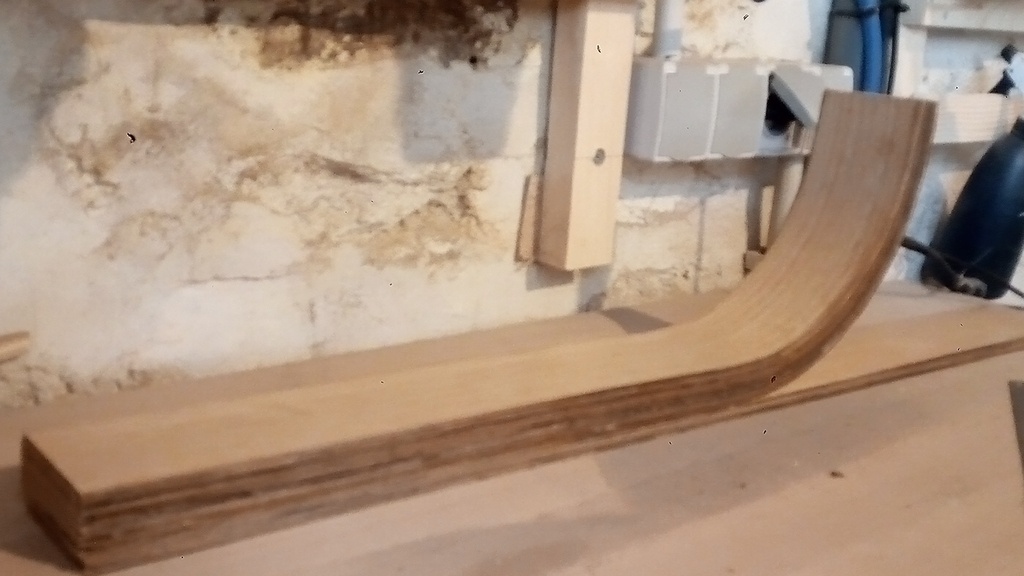

Reste à raboter mes lamelles de châtaigner, fin, très fin, a vérifier que ça se cintre correctement.

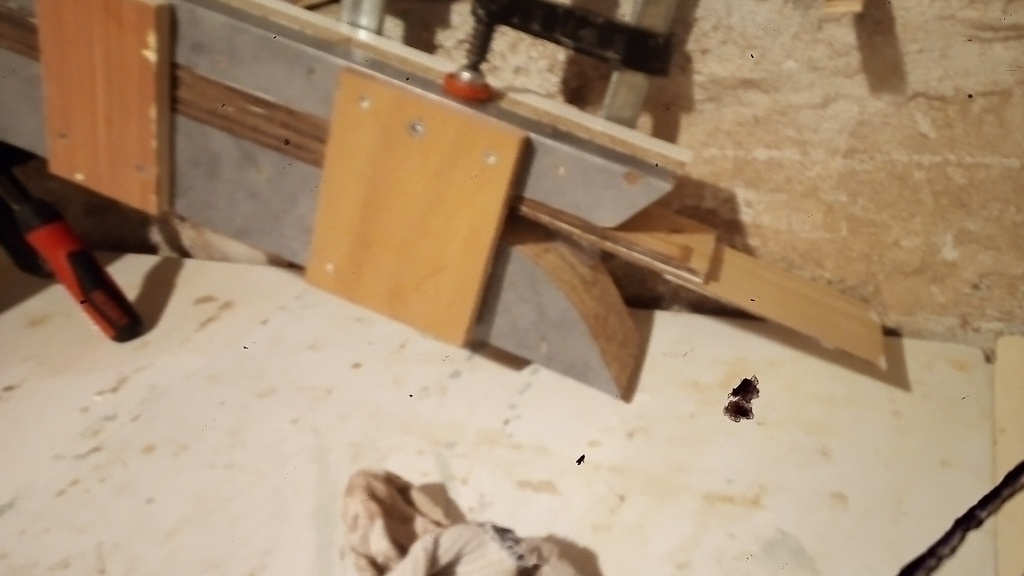

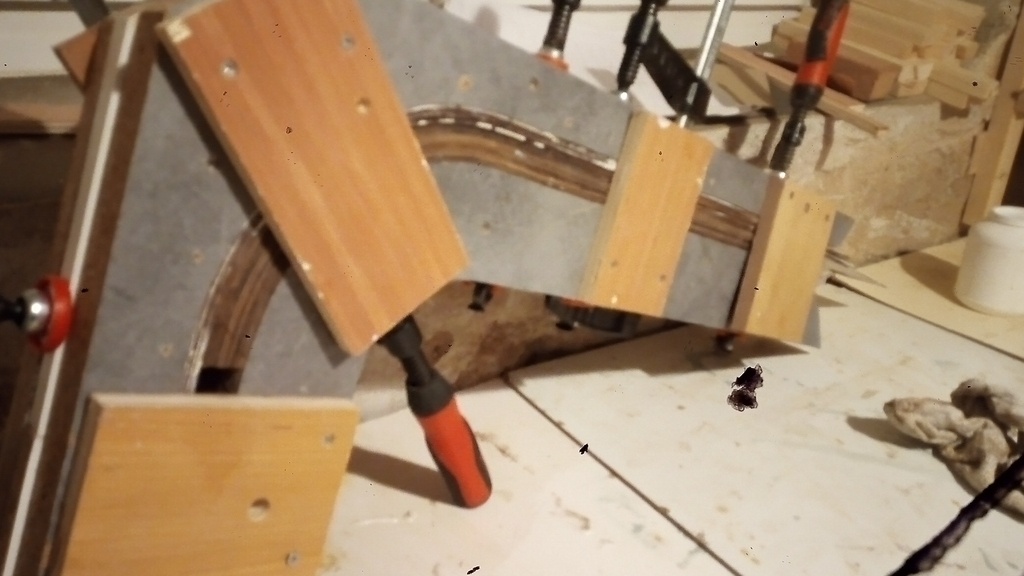

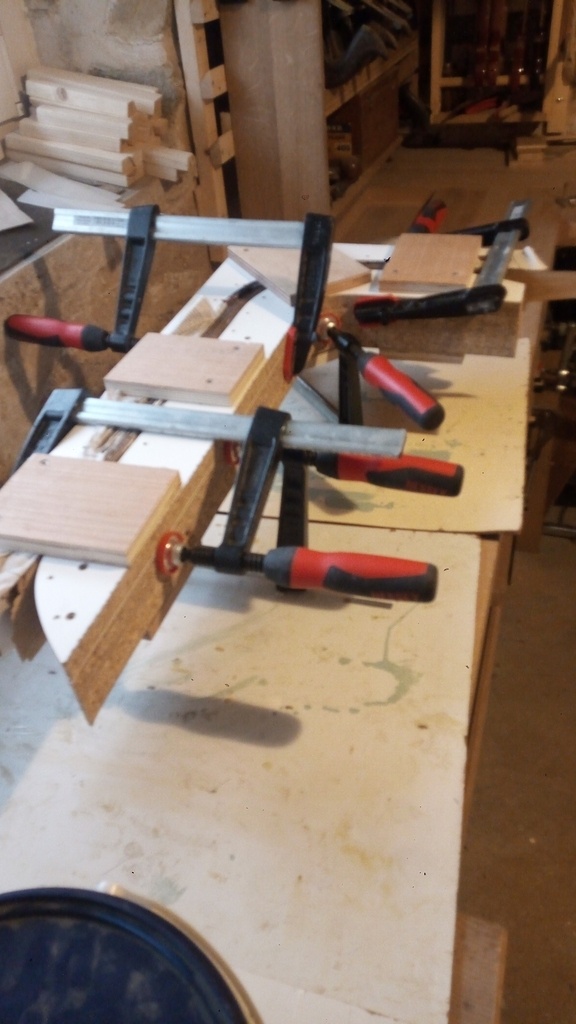

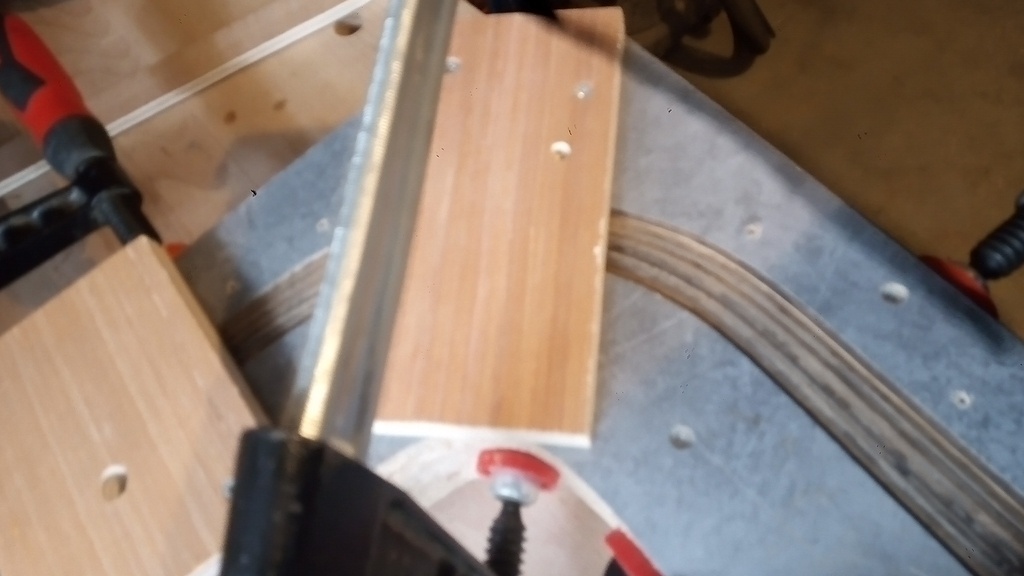

Et place au collage, mais que de deux tiers des lamelles seulement même si elles sont toutes dans le moule.

Pour l'instant ça va...

Pour la suite, usinage d'une rainure sur le coté convexe à la fraise scie à roulement.

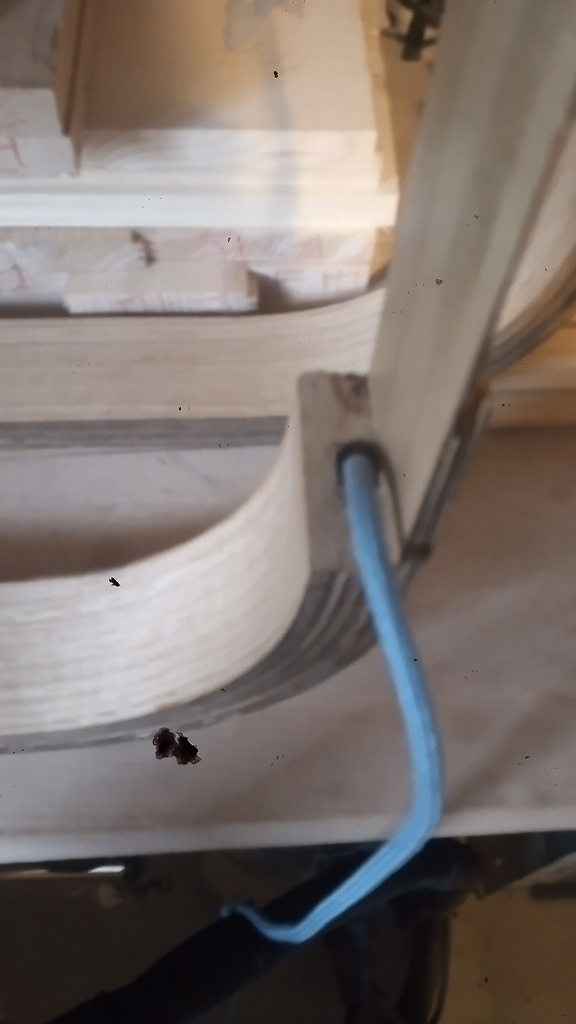

Puis collage d'un tube cristal à l’époxy dans cette rainure, avant retour dans le moule pour encoller le reste.

Allez c'est pas mal je laisse ça de coté pour l'instant

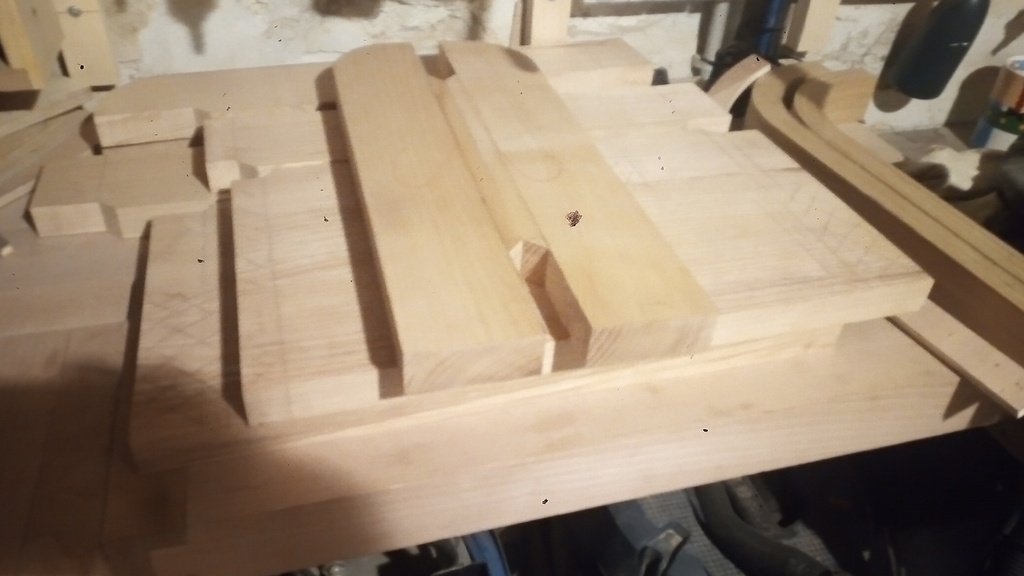

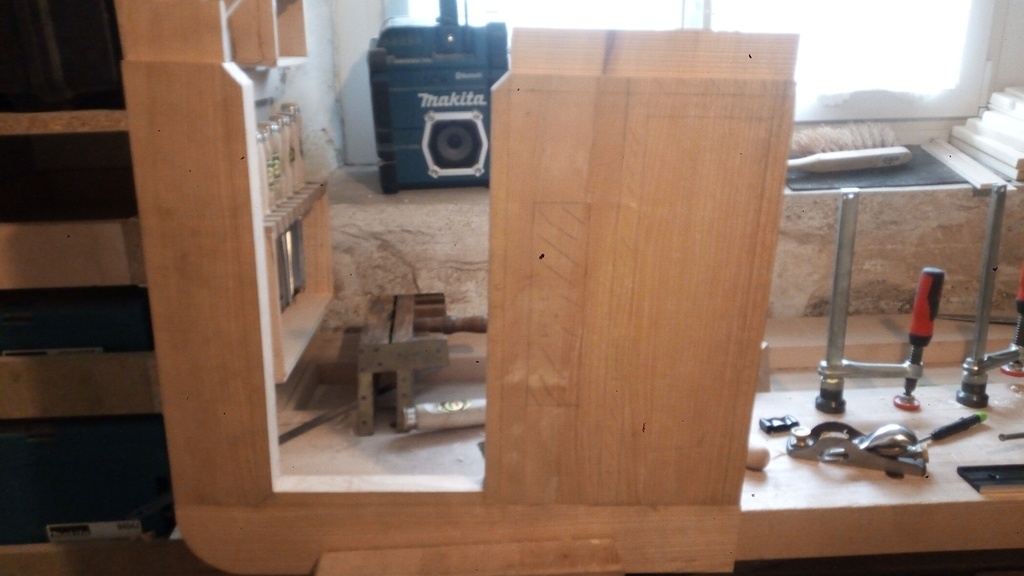

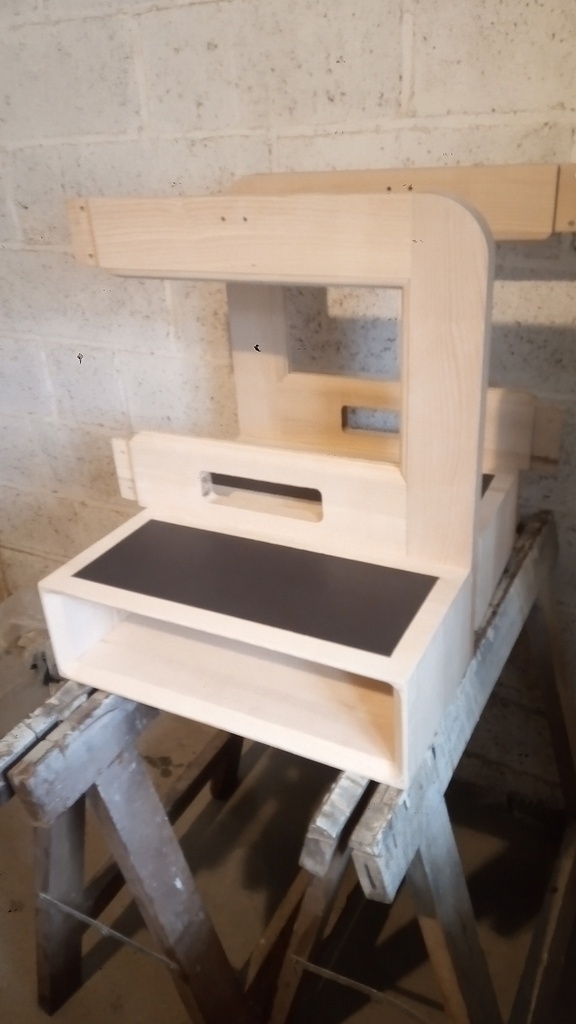

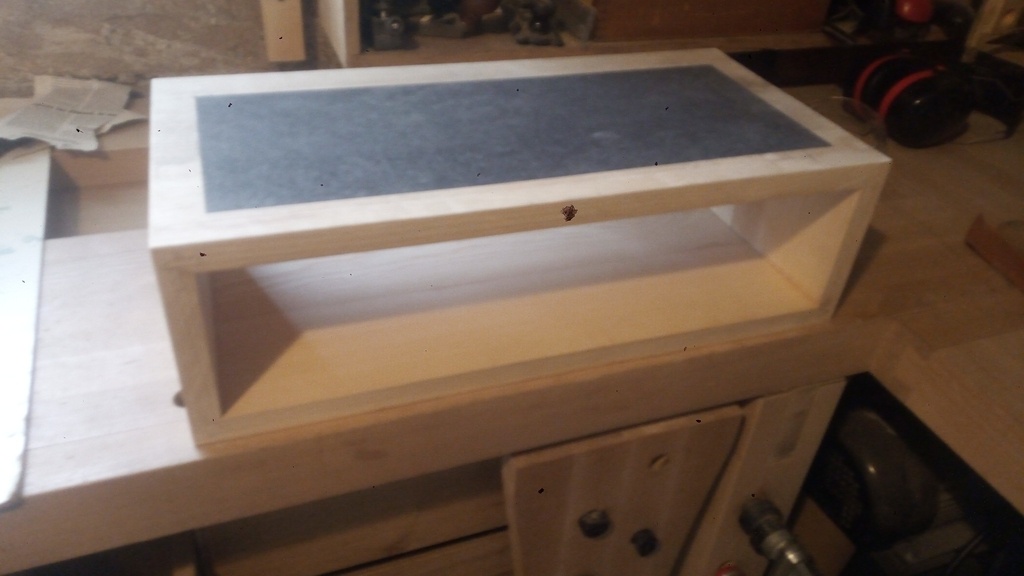

Place au chevets, ils sont composés de quatre panneaux assemblés à onglets verrouillés.

Le panneau supérieur reçoit un insert de MDF.

Le tout reçoit un gros chanfrein avant d’être monté en rainure / feuillure dans la tête de chevet.

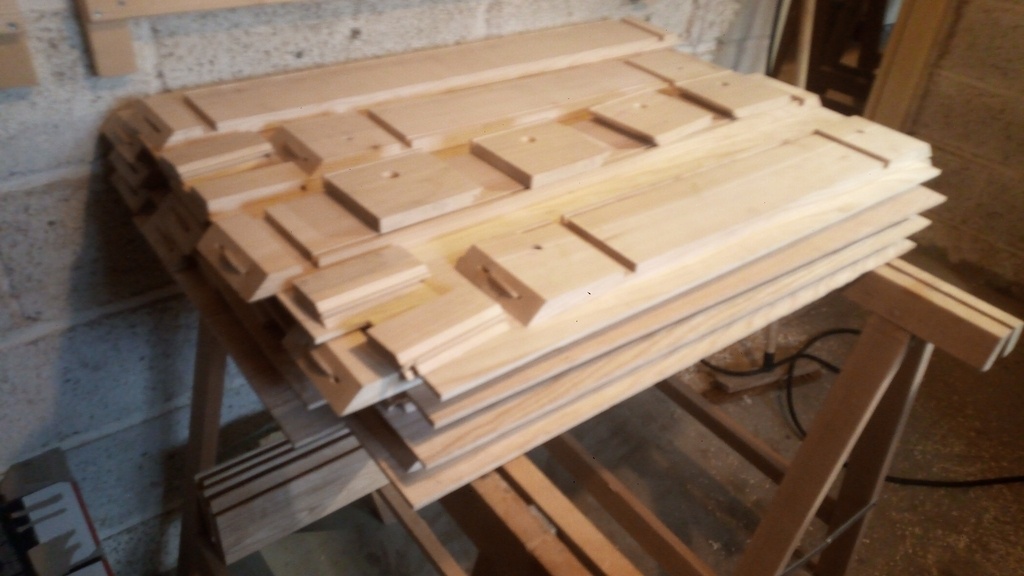

Corroyage, assemblage à micro denture, création de l'insert.

Puis usinage à onglet verrouillé , collage et usinage du chanfrein.

Dans ce sens là, si on fait le chanfrein avant ça marche pas..

Bon on va tricher, ça passera inaperçu.

Après un corroyage, en partie délocalisé, oui oui je suis suffisamment stupide pour dessiner des pièces qui ne rentrent pas dans bébé kity... heureusement qu'on peu compter sur les amis pour prêter leurs gros jouets en fonte.

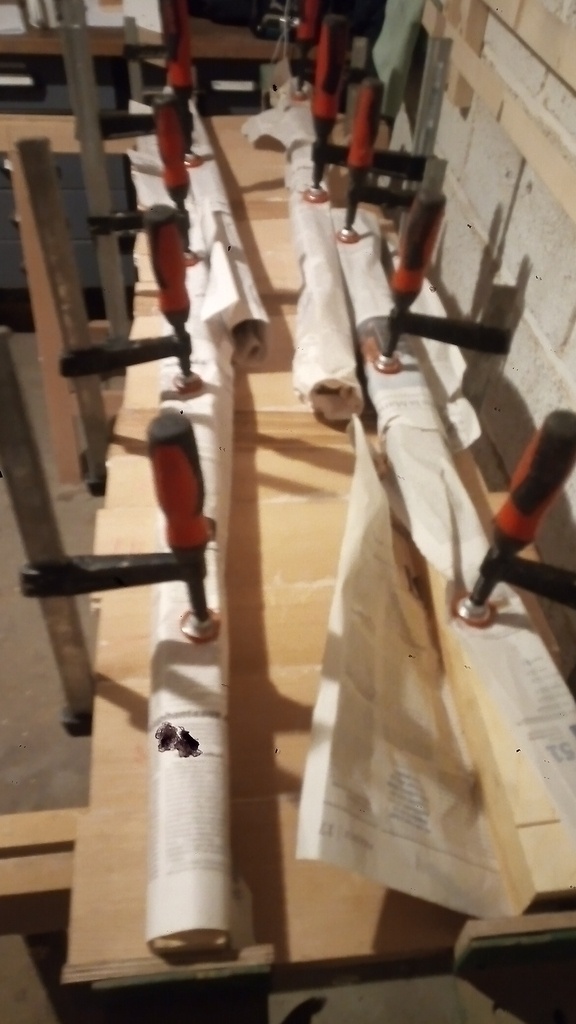

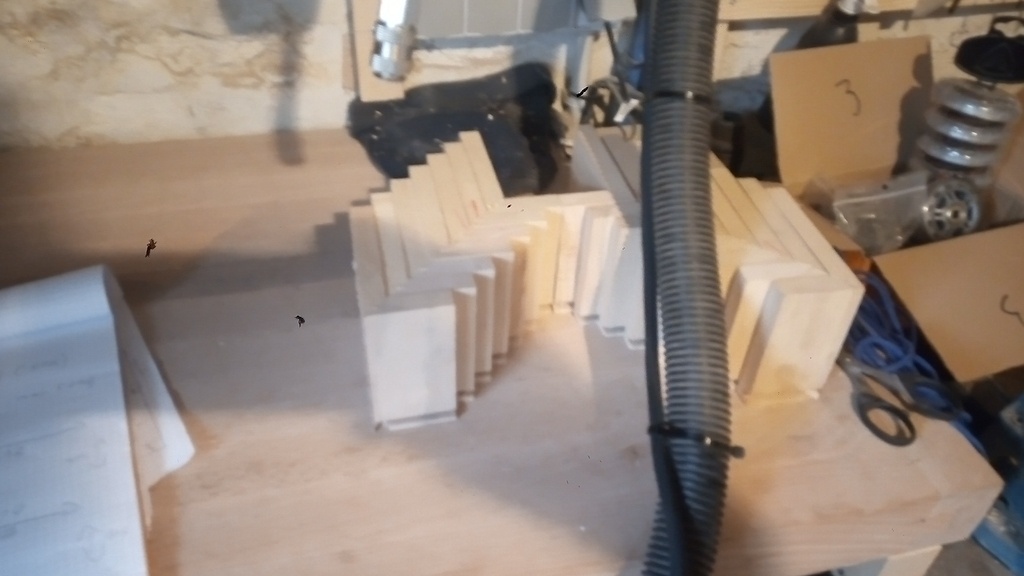

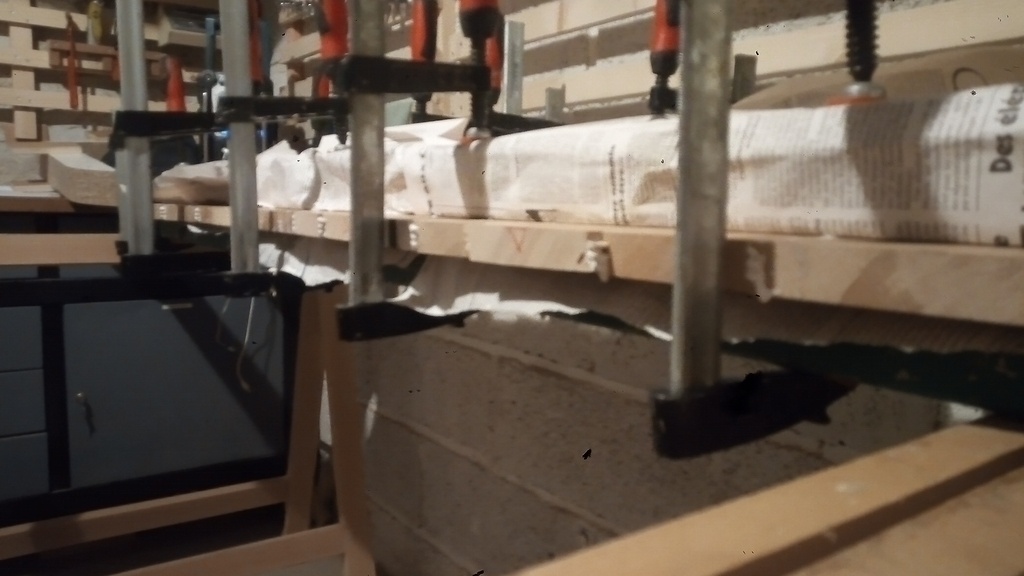

Je commence par usiner et coller tout les bouvetages.

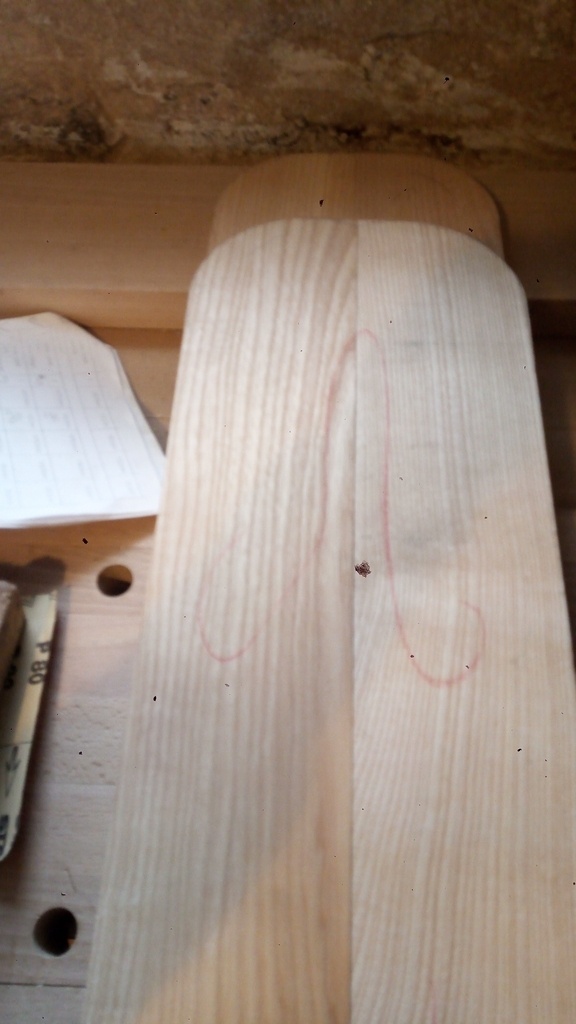

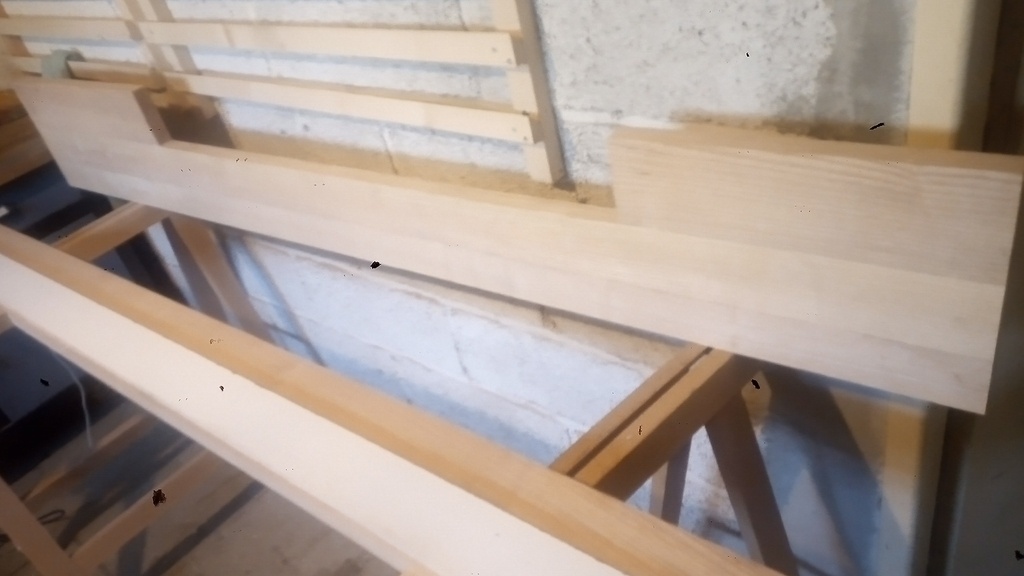

Les panneaux en châtaigner, les têtes de chevets

Mais aussi les cotés en 4 parties

Les deux extrémités sont assemblés par rainure arrêtée et fausse languette.

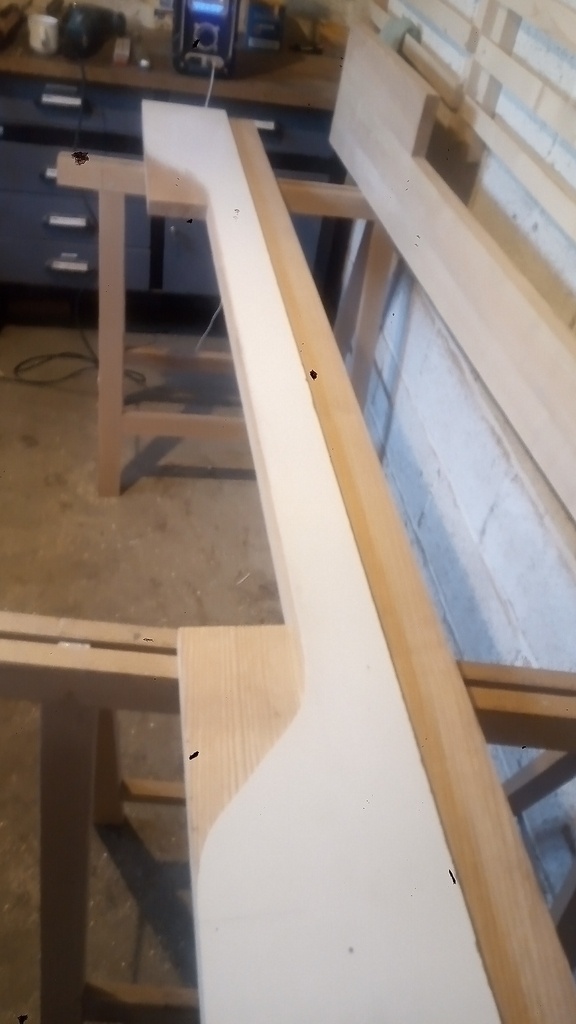

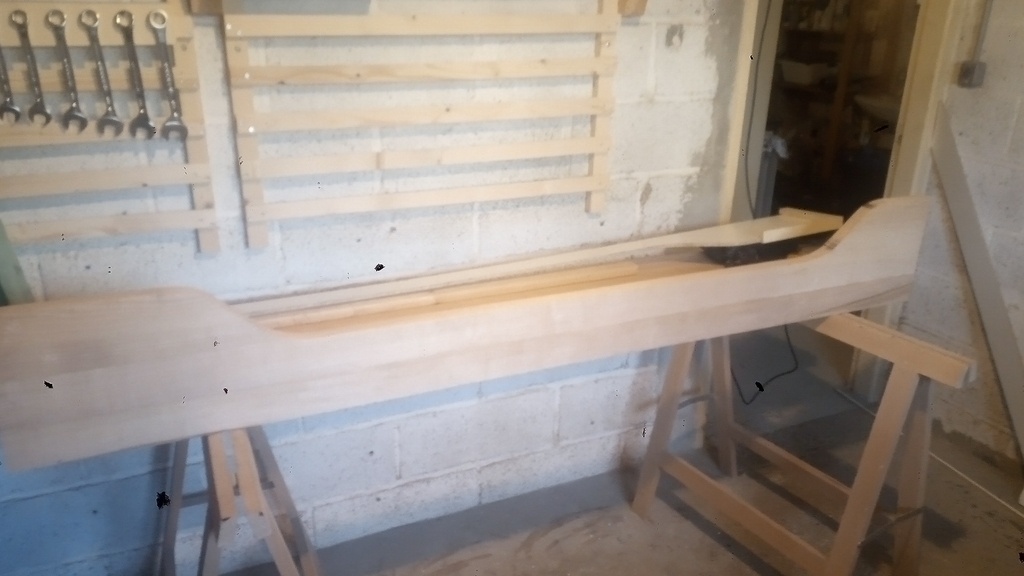

Ensuite, on va jouer du ruban et du bouffe tout pour tailler toutes les courbes

Il est temps de passer au ravancement de moulures.

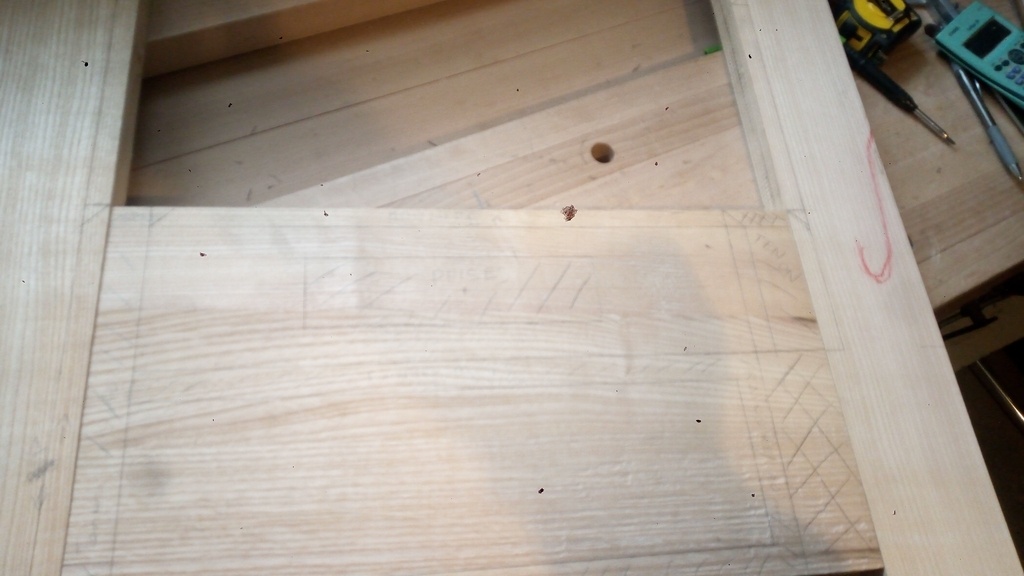

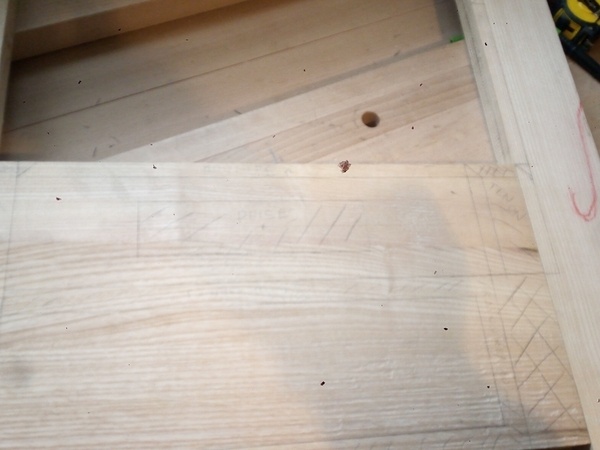

Comme j'ai jamais fait ça, traçons tout pour ne pas faire de conneries.

Aller c'est parti pour l'usinage, avec un joli outil bout d'arbre à plaquettes acheté exprès.

Heuuu qu'on ce le dise, bébé kity n'est pas conçu pour ça... Je ne détaillerais pas le montage plus que bancal pour arriver à mes fins, ça dépasse largement le raisonnable.

Et en plus d’être dangereux c'est pas si précis... nul

J'ai dans mes affaires une veille boite à recaler dédiée, heureusement..

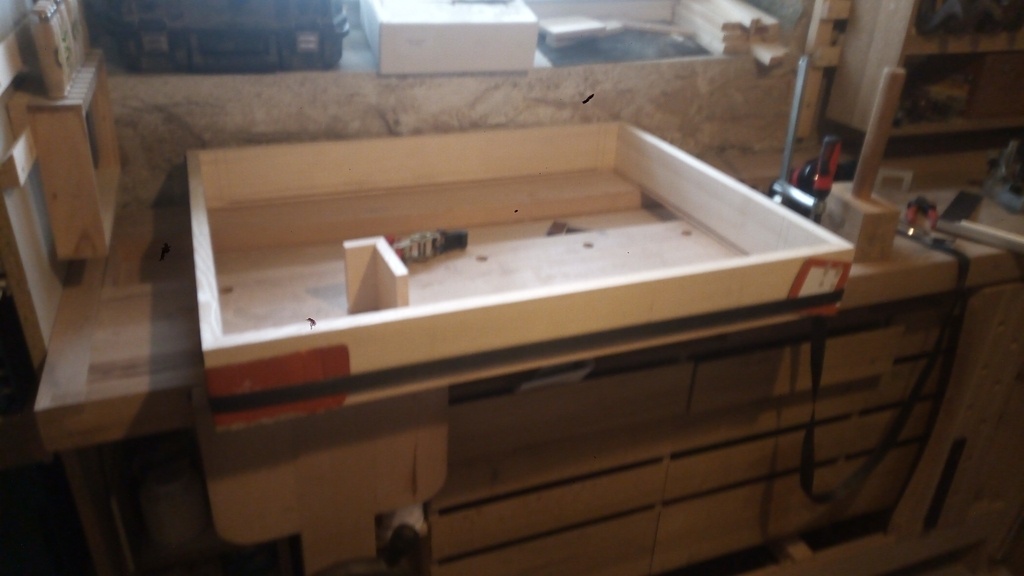

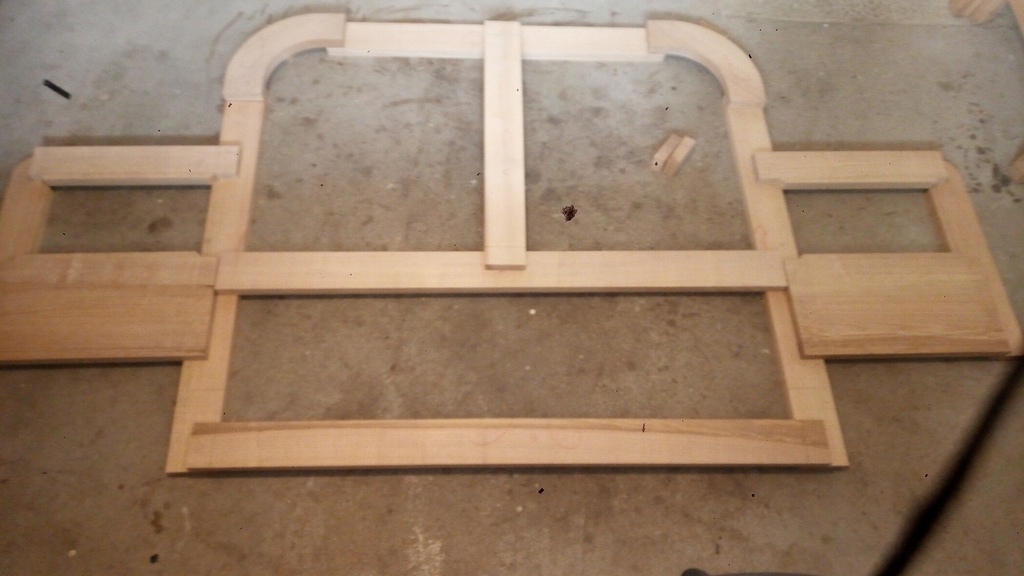

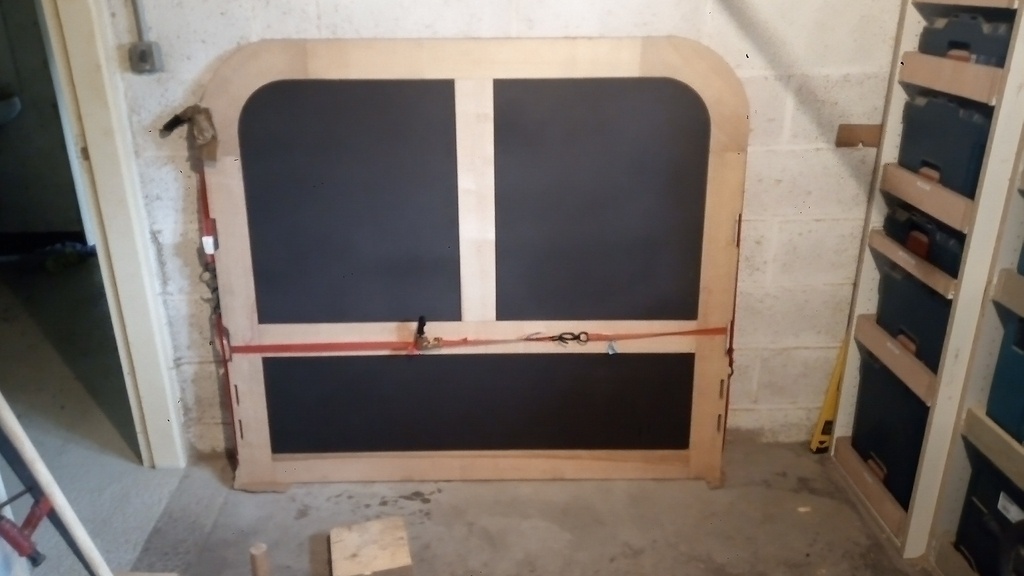

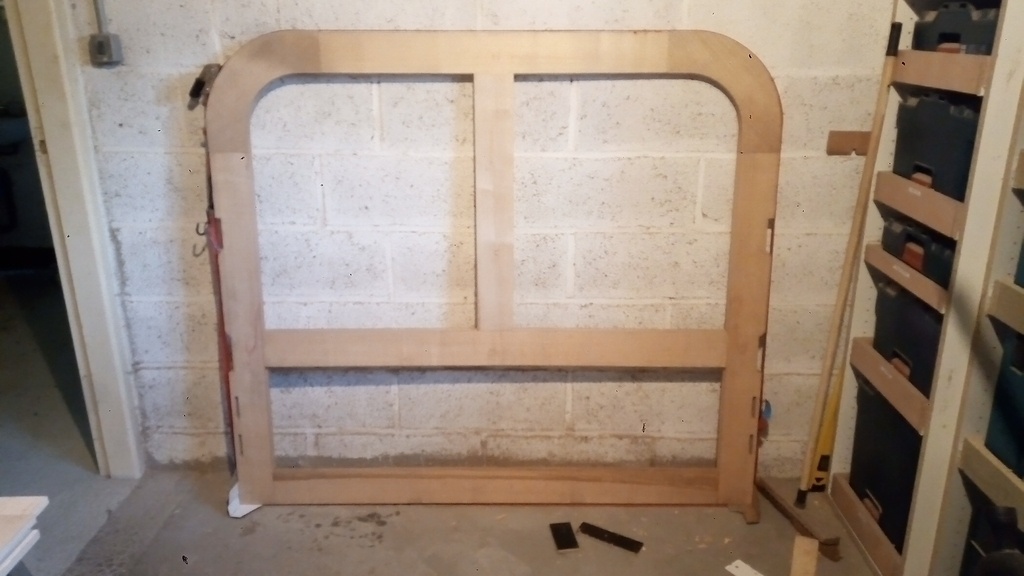

Premier montage pour voir si ça semble cohérent

Ça me semble pas si mal, j’enchaîne sur les mortaises au K5 et les tenons, a la def sous table ou à la dewalt, selon les cas.

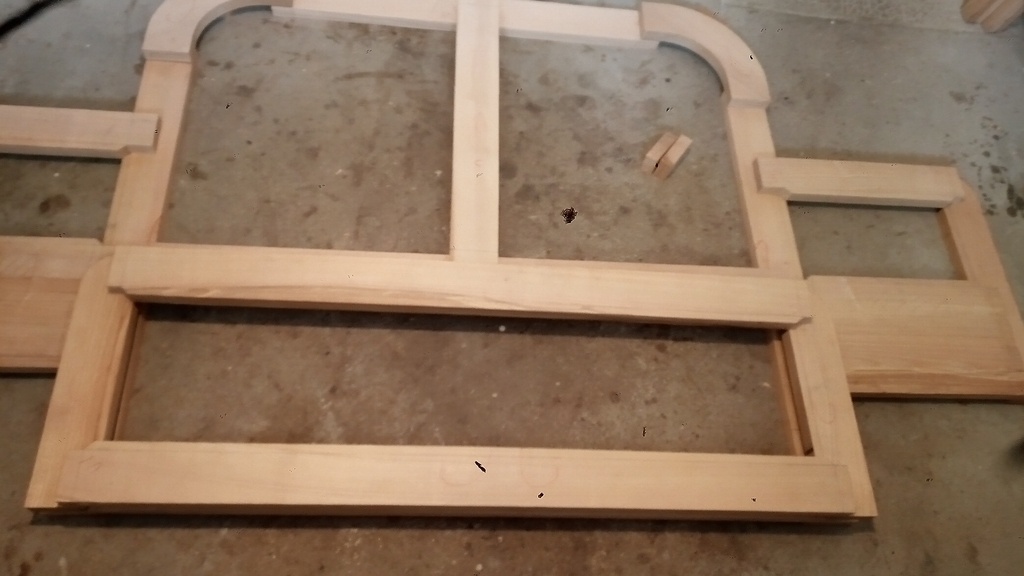

puis nouveau montage à blanc

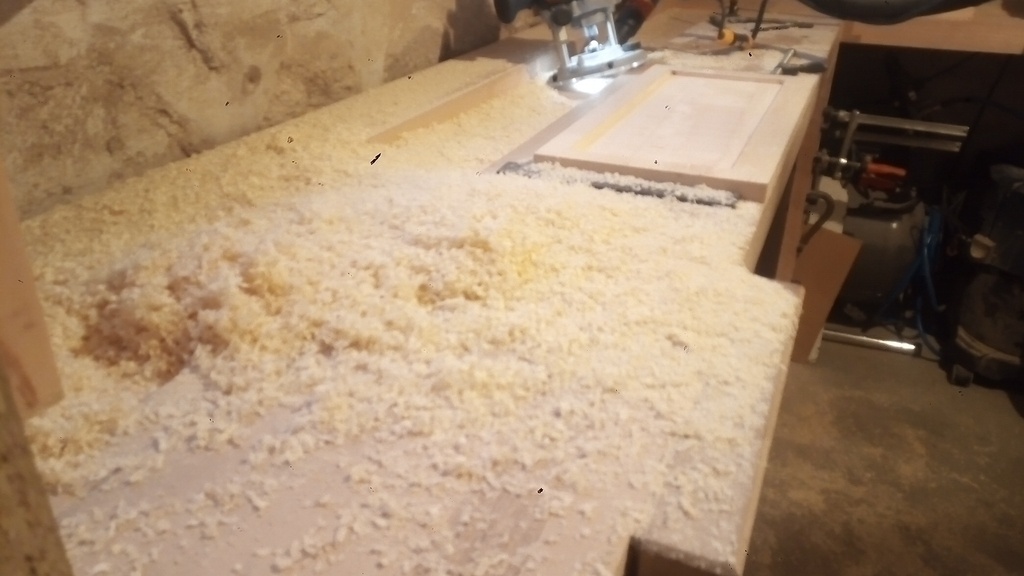

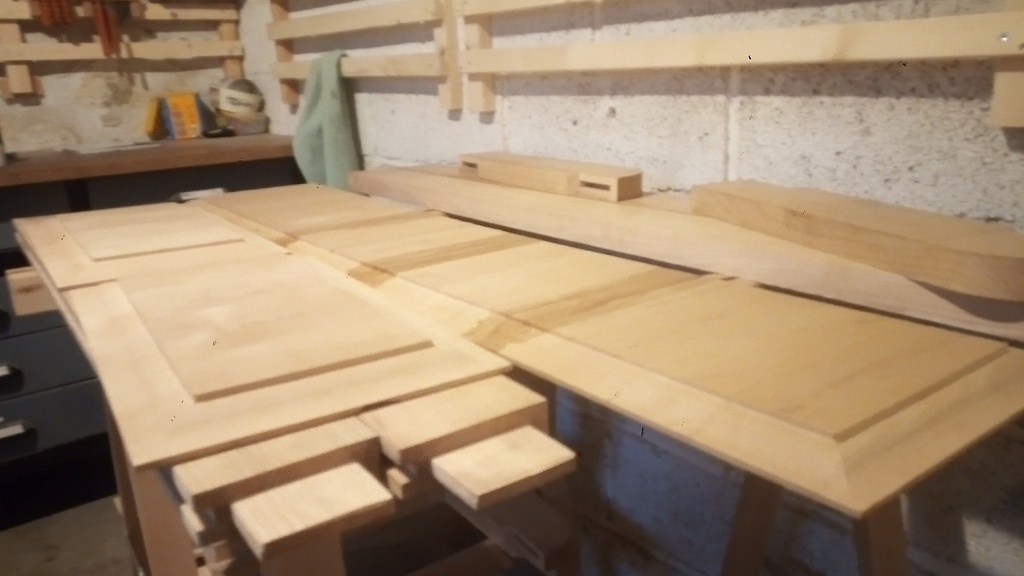

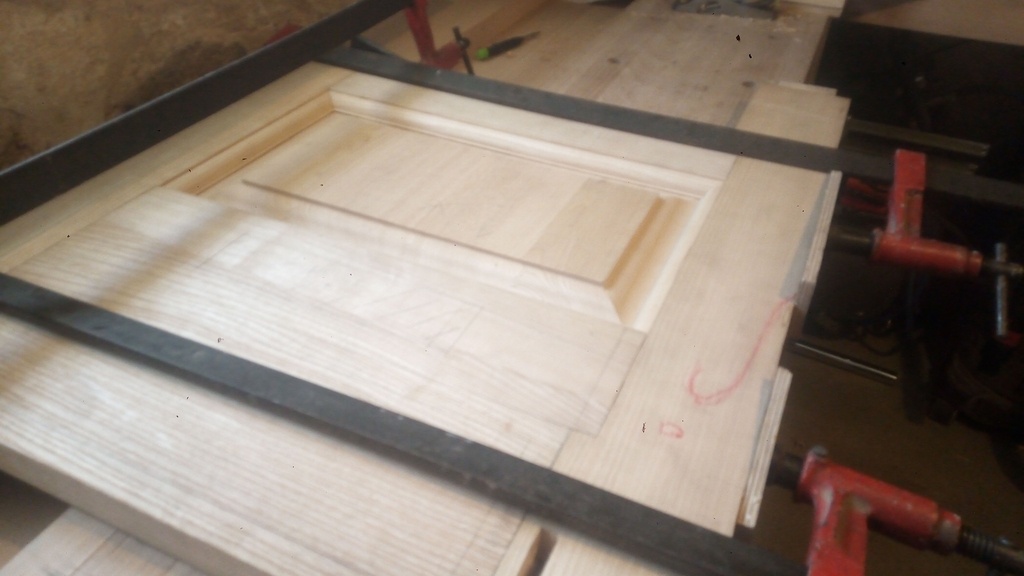

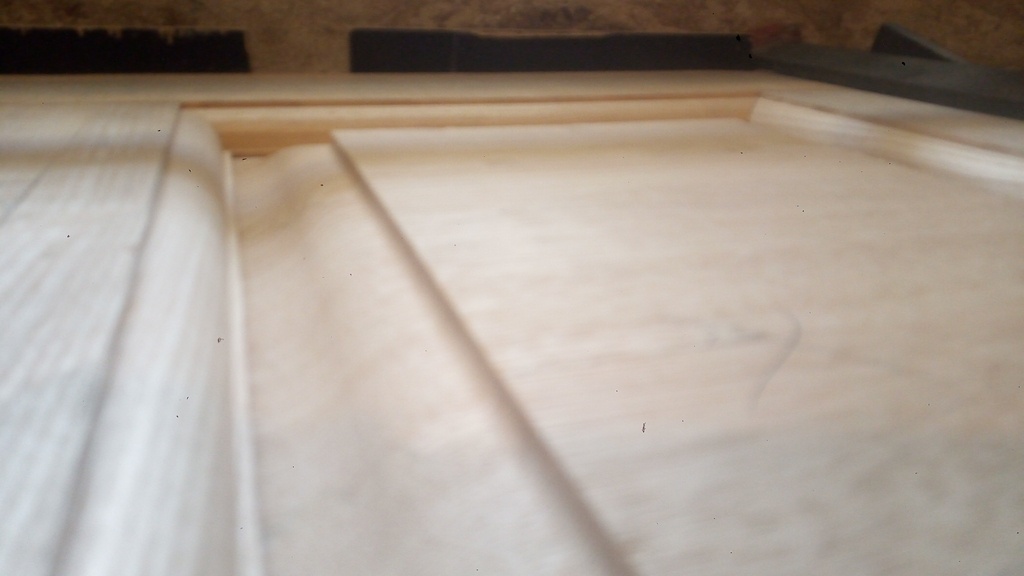

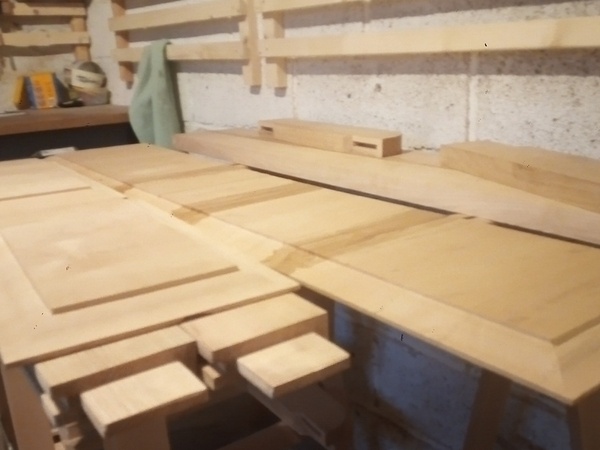

Mise à format des panneaux, une double feuillure sur les panneaux de meduim, une belle plate bande sur les panneaux de châtaigner.

Plus qu'a pousser de la rainure et de la moulure et voir ce que ça donne.

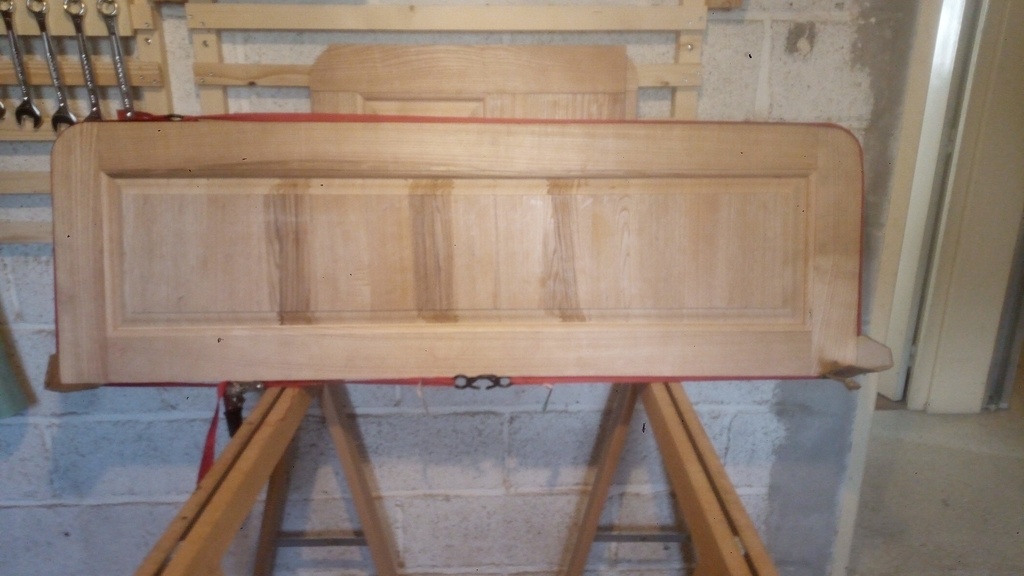

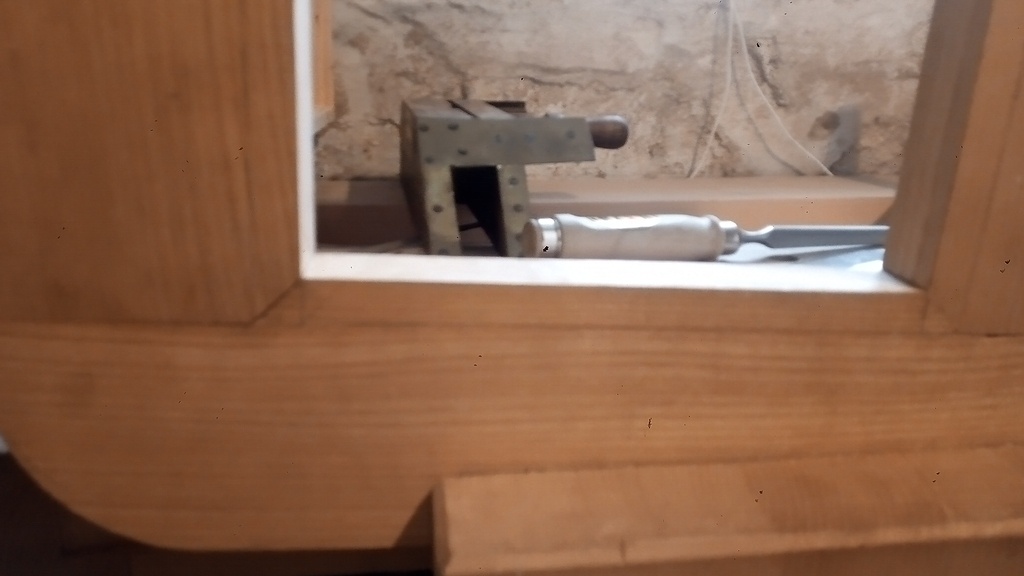

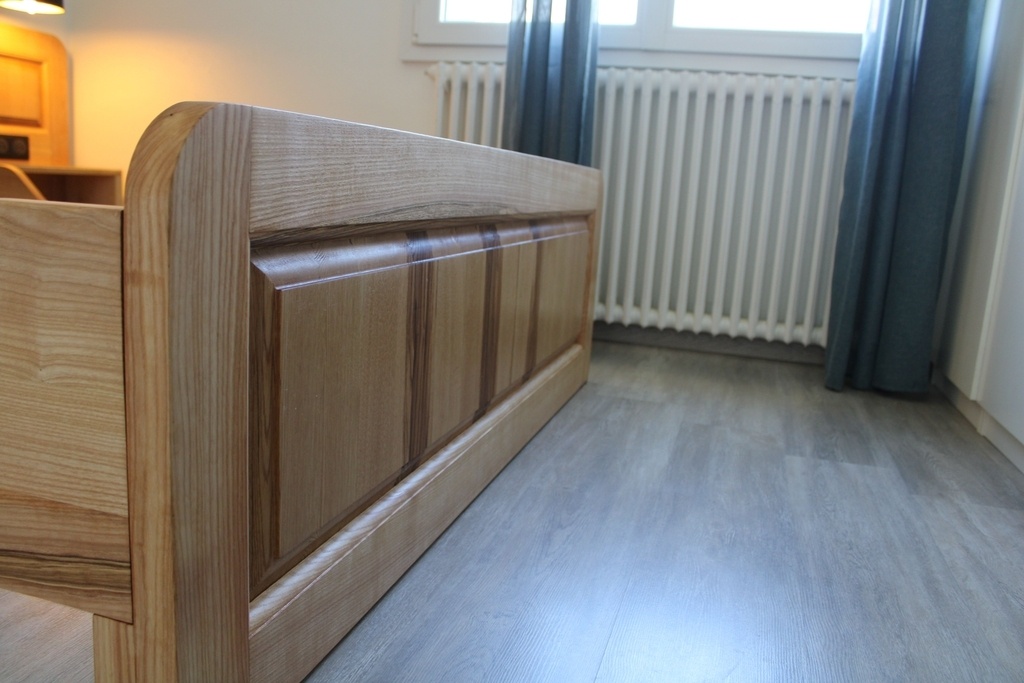

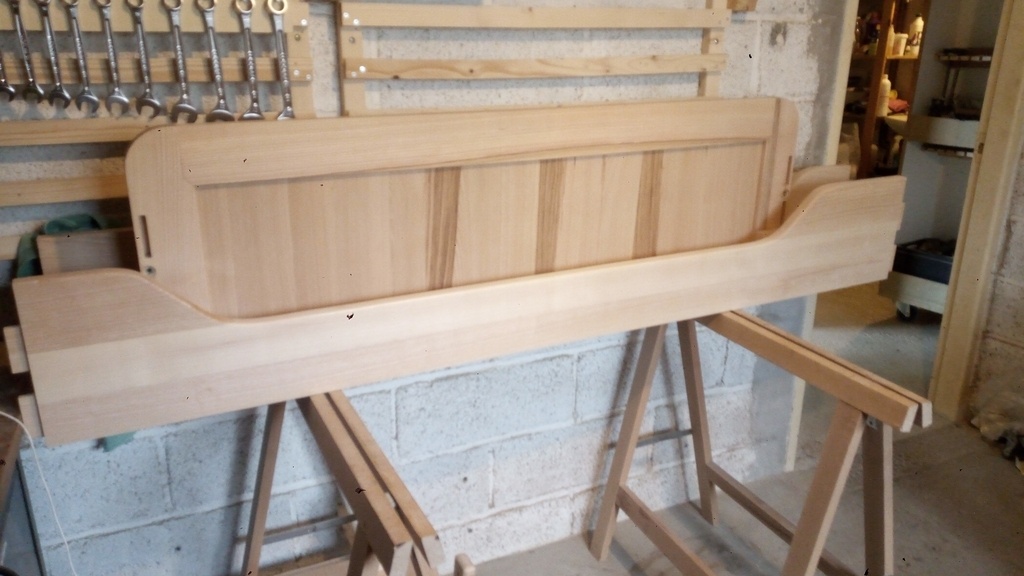

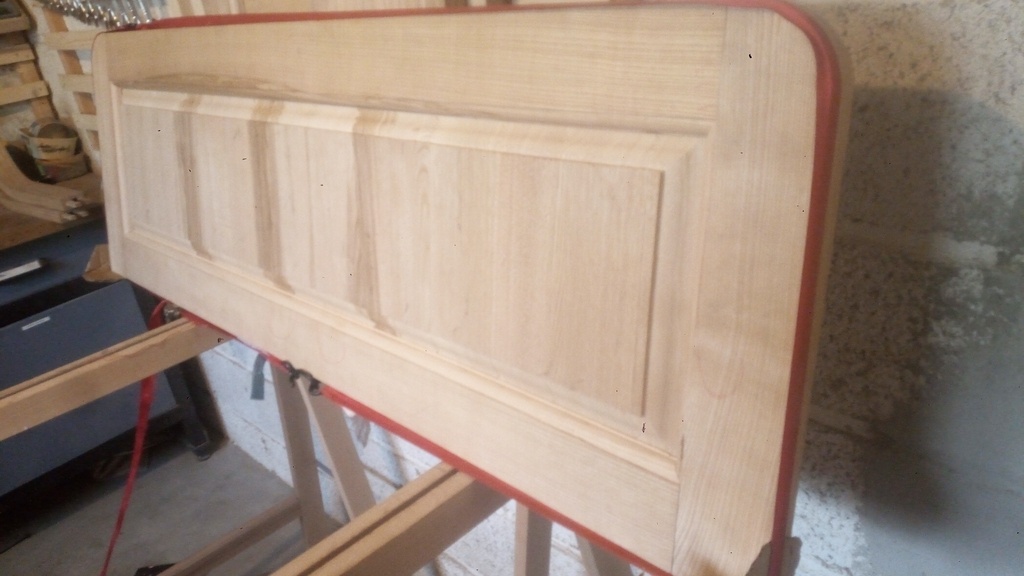

Pas mal d'ajustements mais le final est satisfaisant pour un premier essai de ravancement.

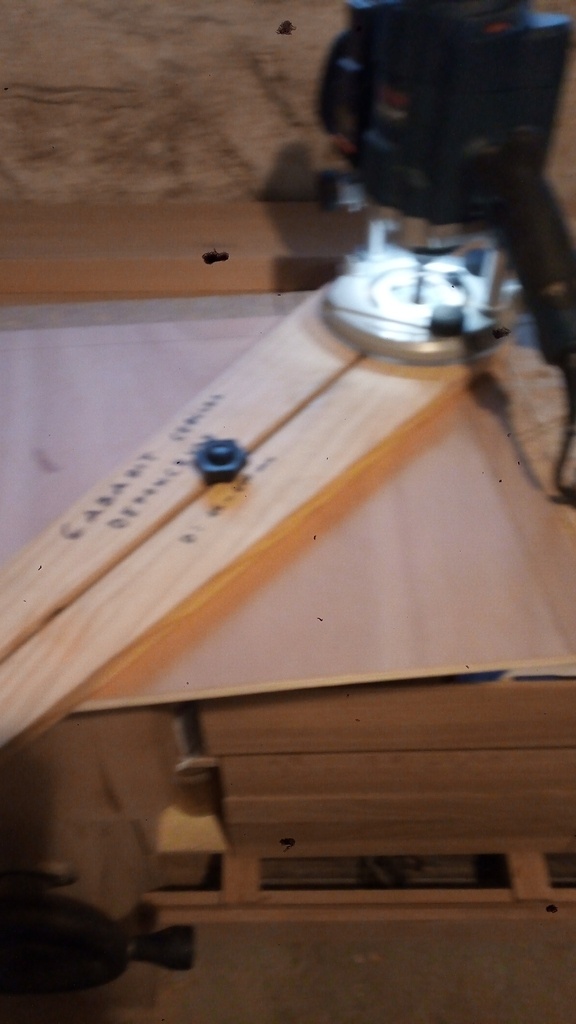

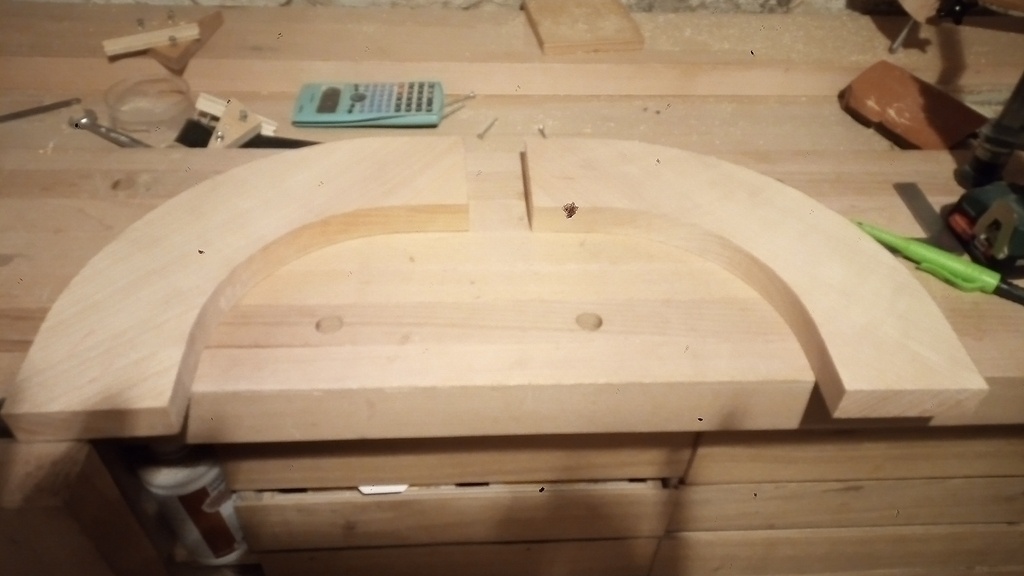

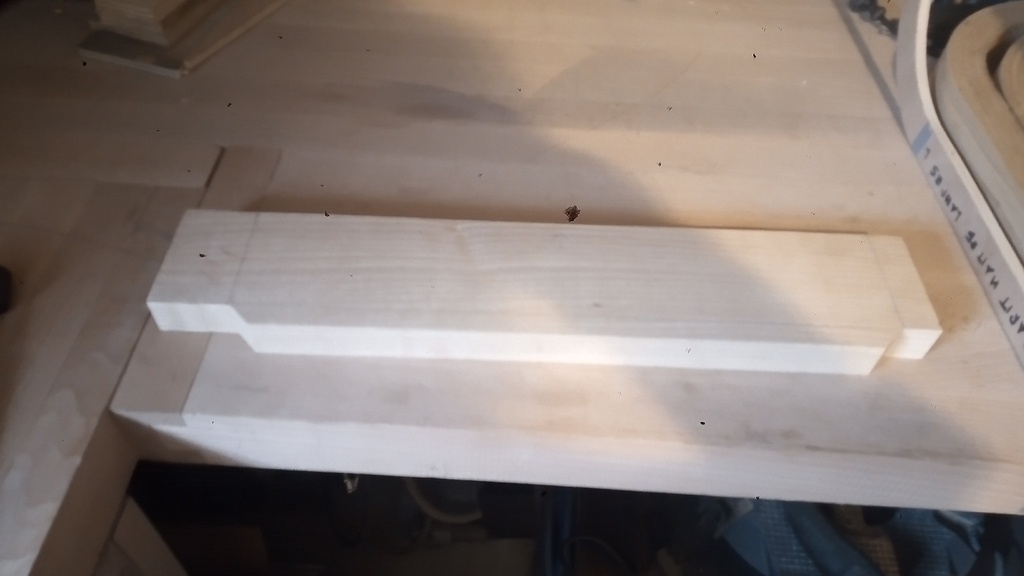

Ensuite les cotés, fabrication d'un gabarit, usinage puis taillage des tenons

Ensuite, usinage de la rainure, collage-vissage du support de sommier.

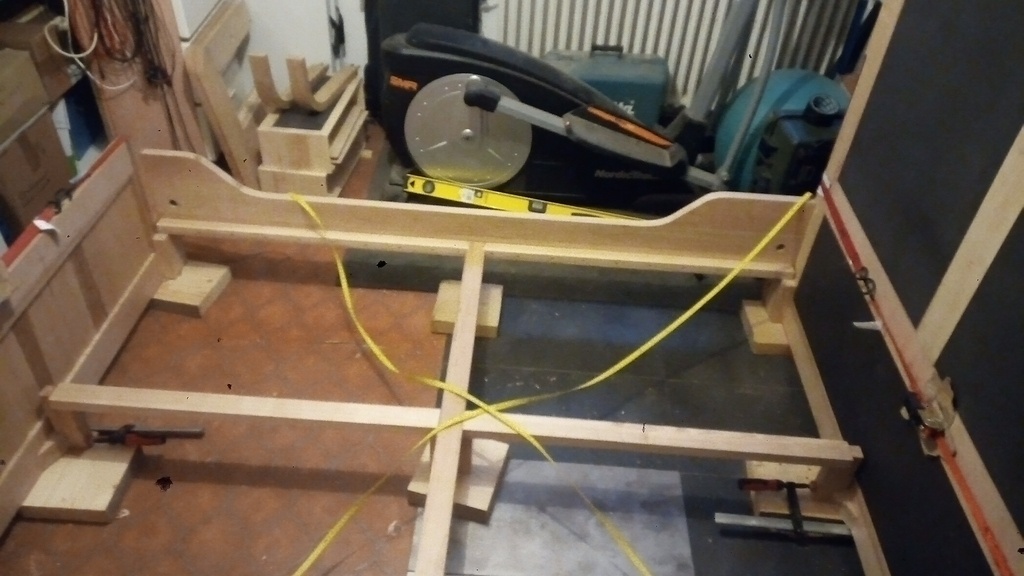

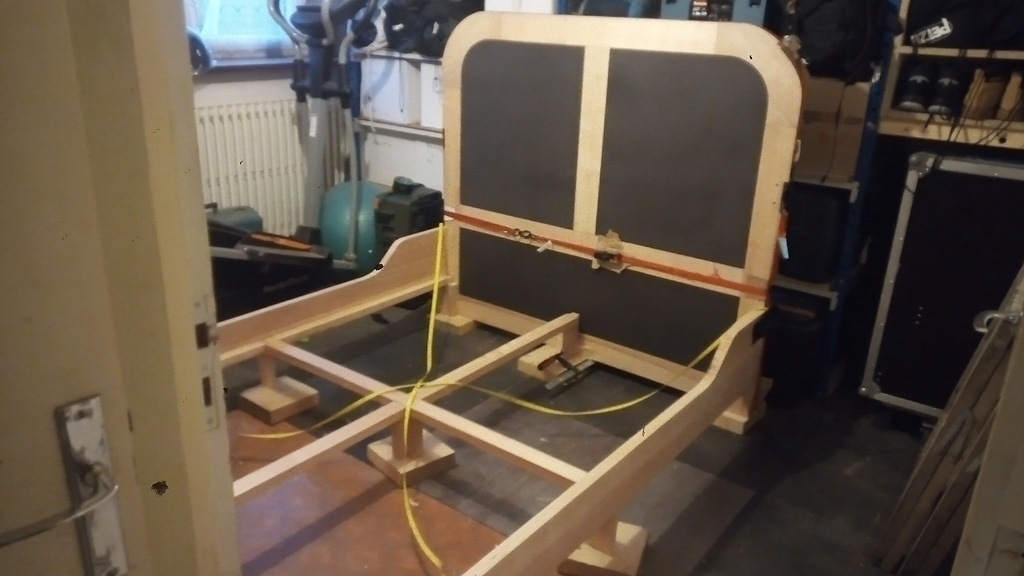

Fabrication de la traverses, des butées de tiroirs et montage à blanc (et à l'étroit)

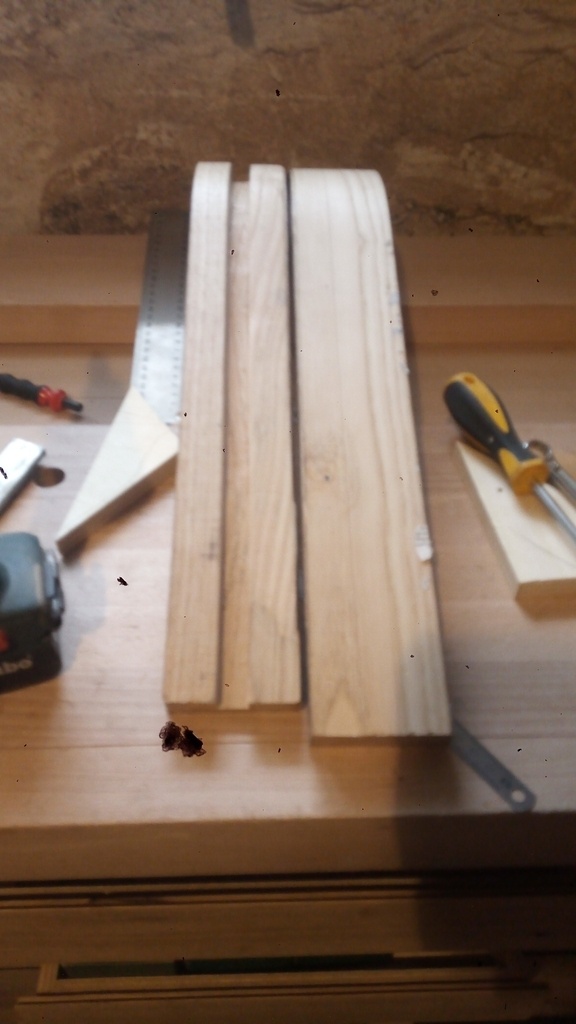

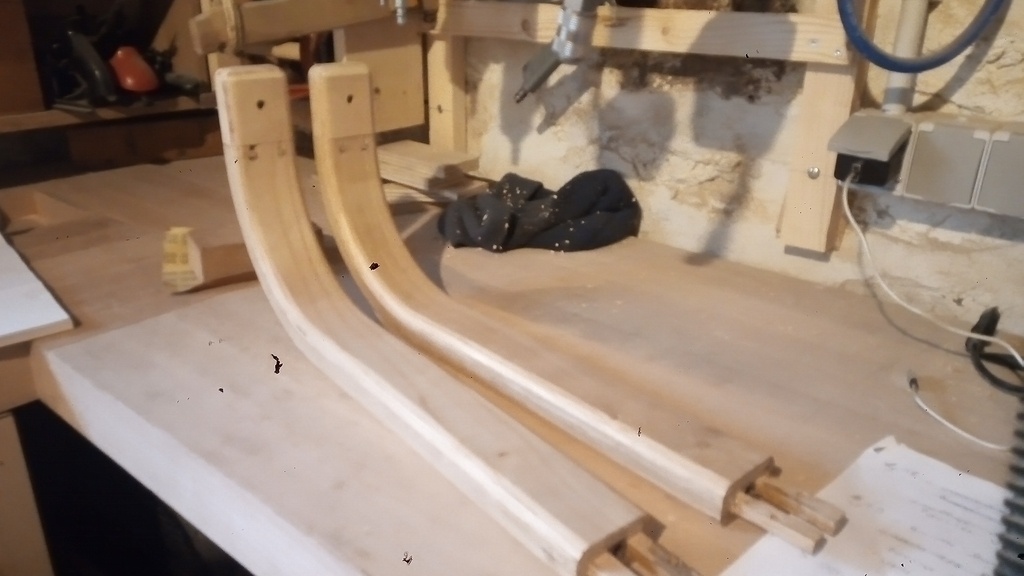

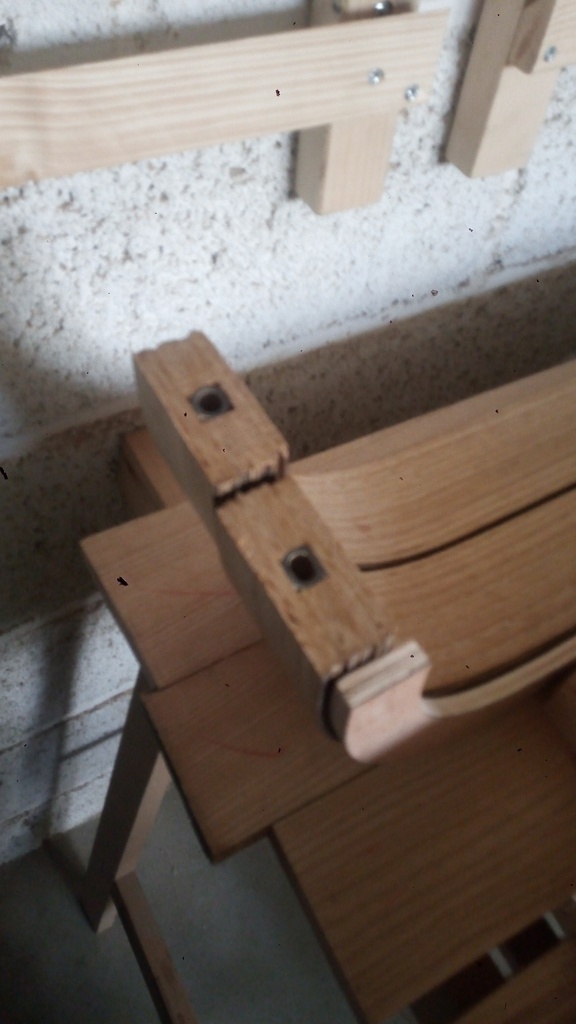

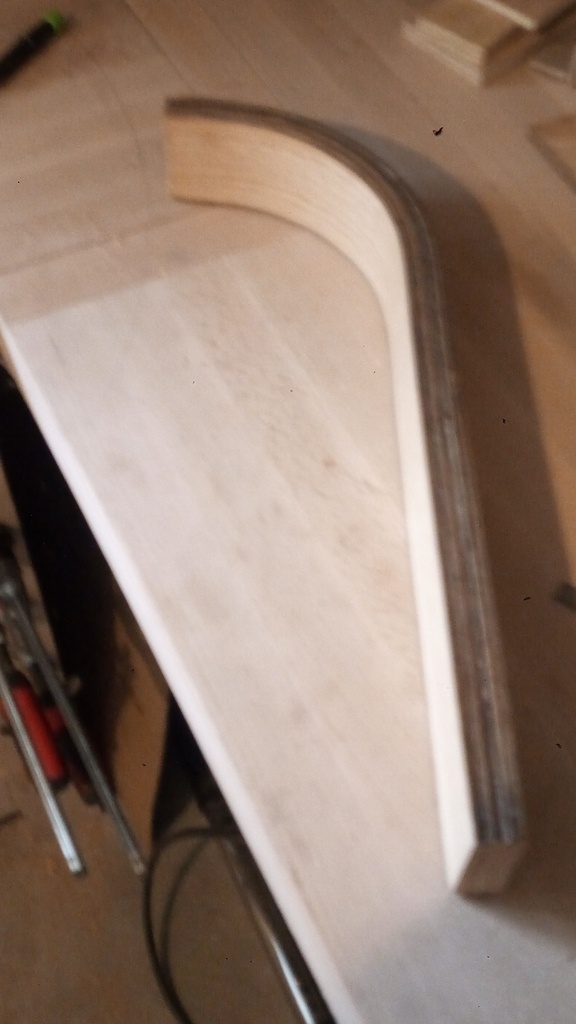

Je reprend mes arches support pour y tailler le tenon fendu et fabriquer les pièces de bout.

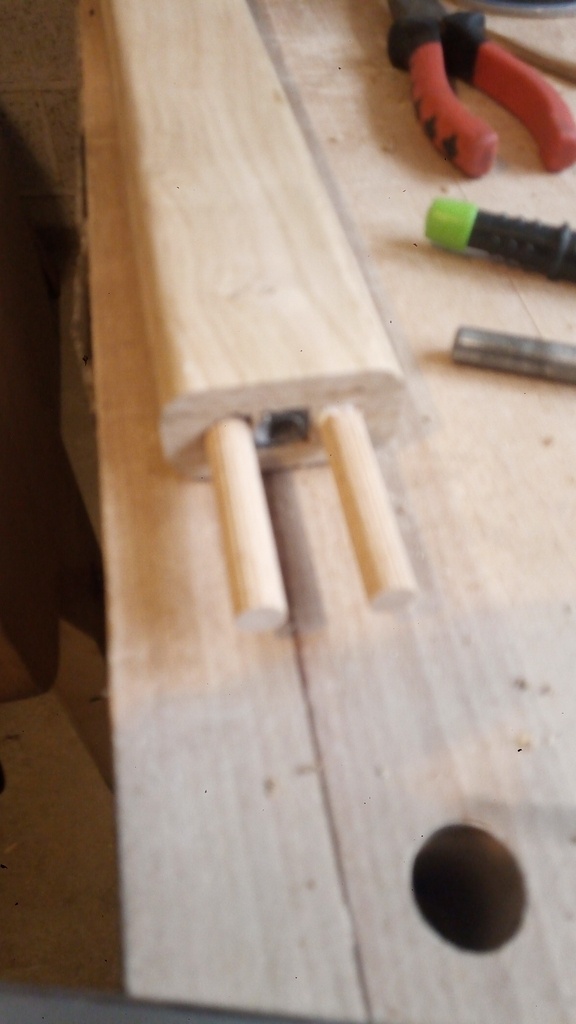

Un des tenons à pas tenu le choc du chevillage et à été remplacé par une paire de tourillons cloués.

Les cotés de chevet on été mortaisés, avec une chapelle pour la sortie du cable en haut.

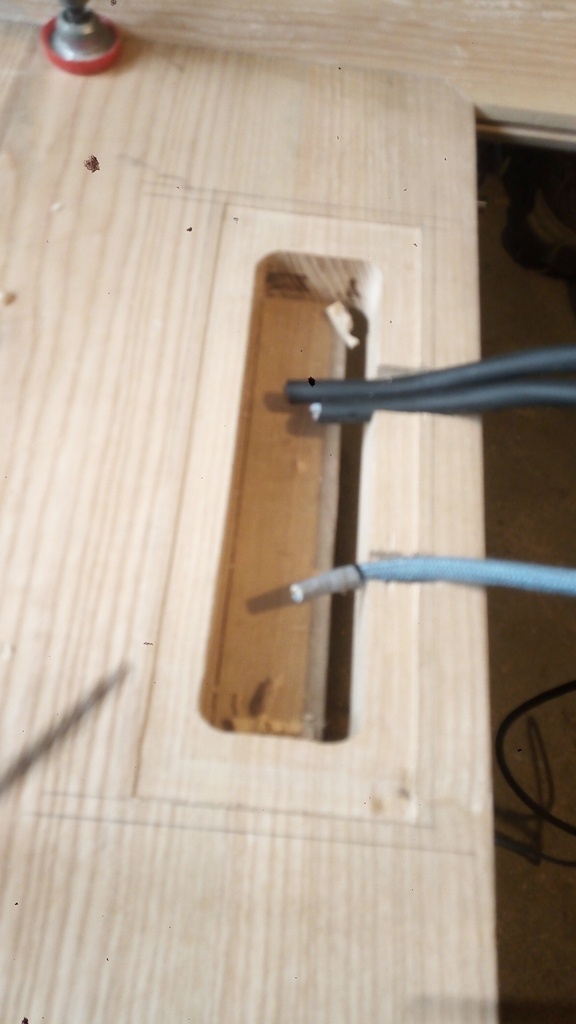

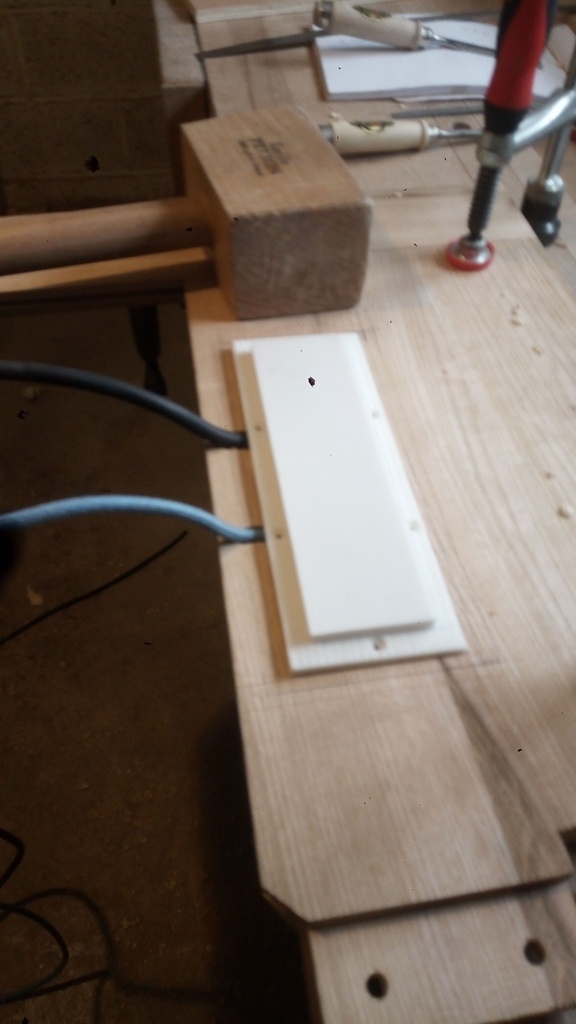

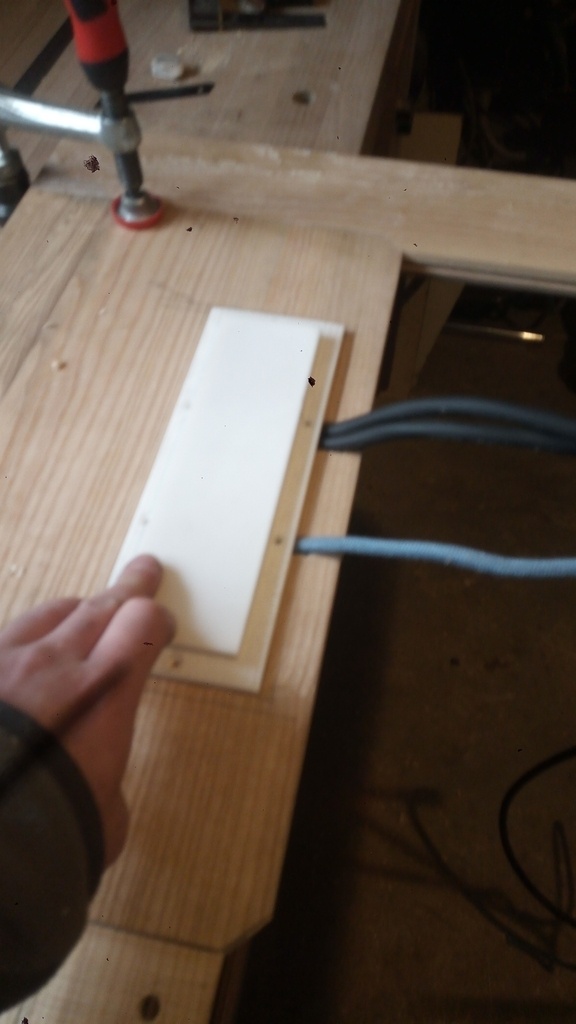

Pour le bloc électrique, défonçage au gabarit et réalisation d'une feuillure qui accueille un cache imprimé en 3D. Il me manquait quelques mm pour faire passer le variateur qui as un gros popotin. L’épaisseur de la plinthe en gros, ça touche pas le mur.

Un peu de travail à la gouge pour créer les passages de câbles.

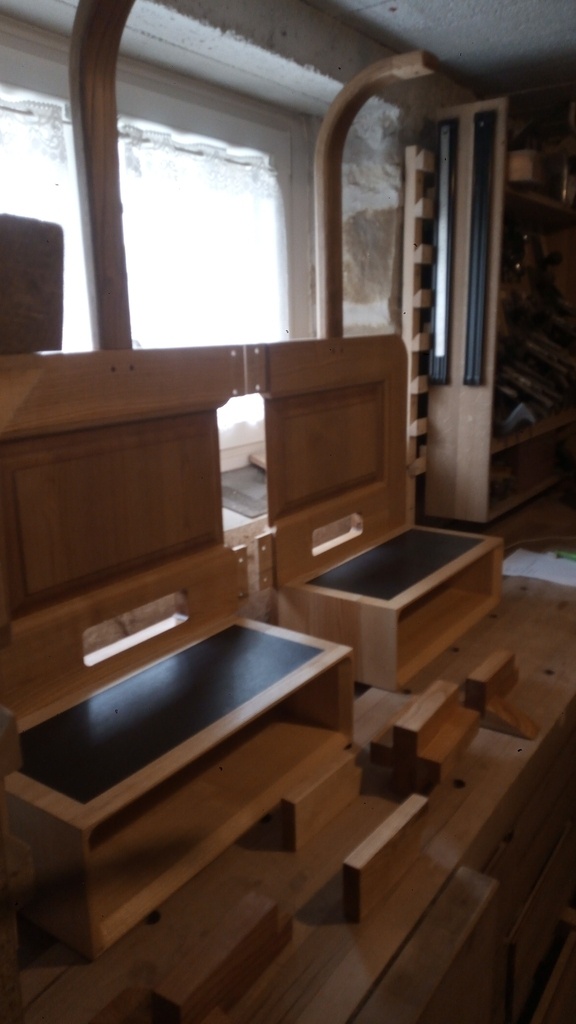

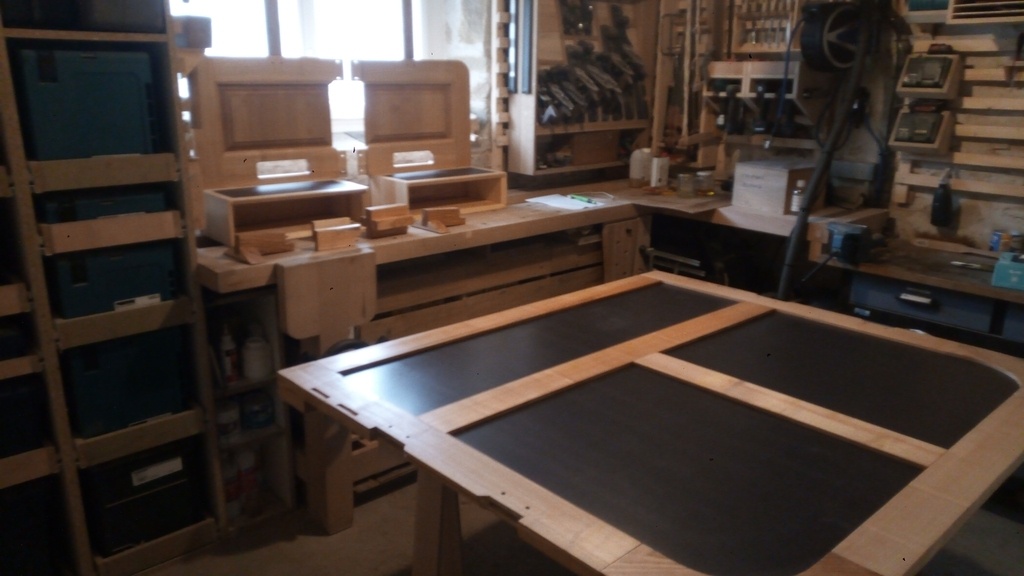

Après les derniers montages à blanc, le perçage des chevilles, les chevets sont collés-vissés dans les rainures/feuillures des têtes de chevets.

Ponçage au 240 pour tout le monde.

Les panneaux et l'insert en medium reçoivent deux couches de verni.

Les rainures du cadre de tête leur deux couches d'huile.

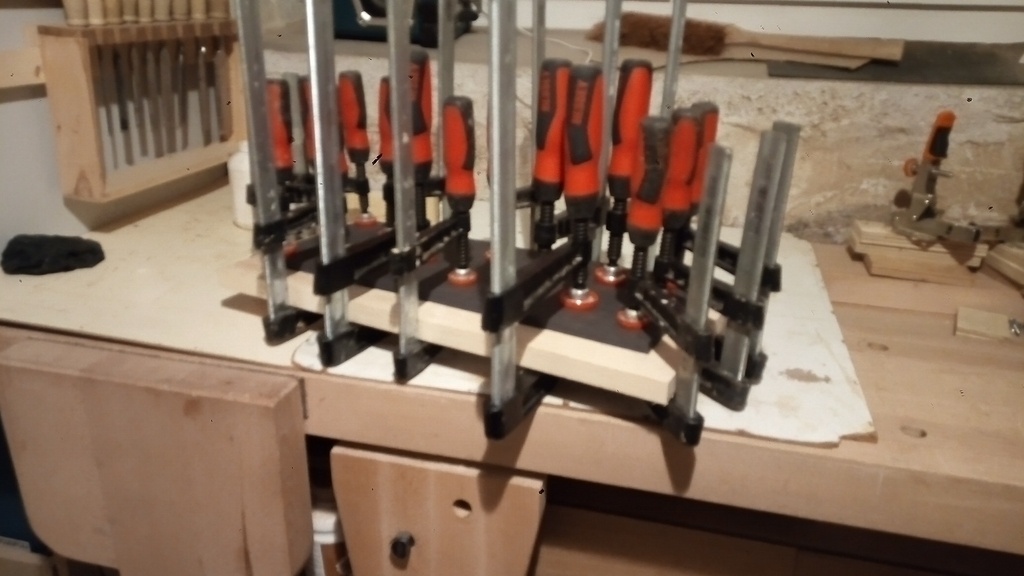

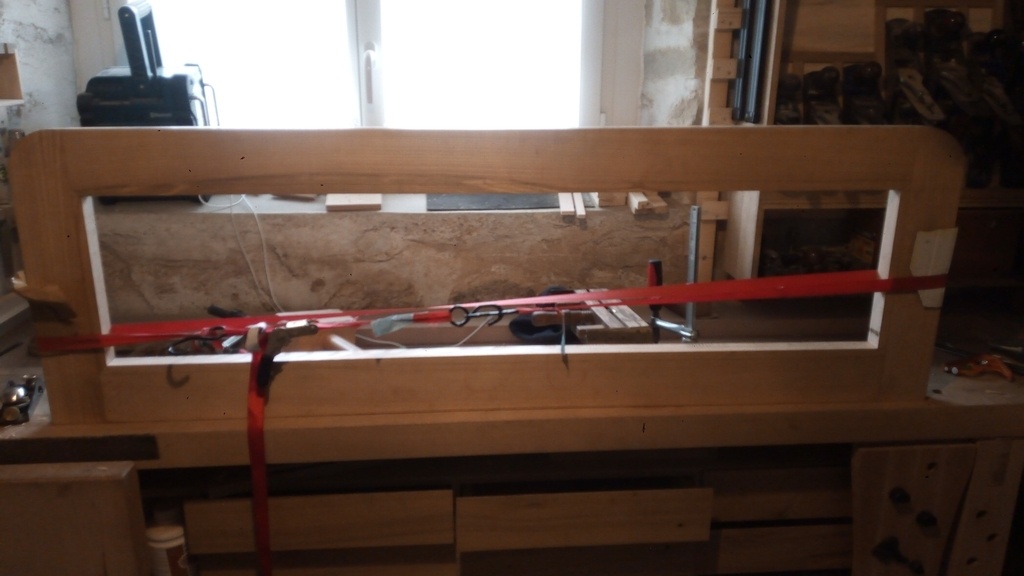

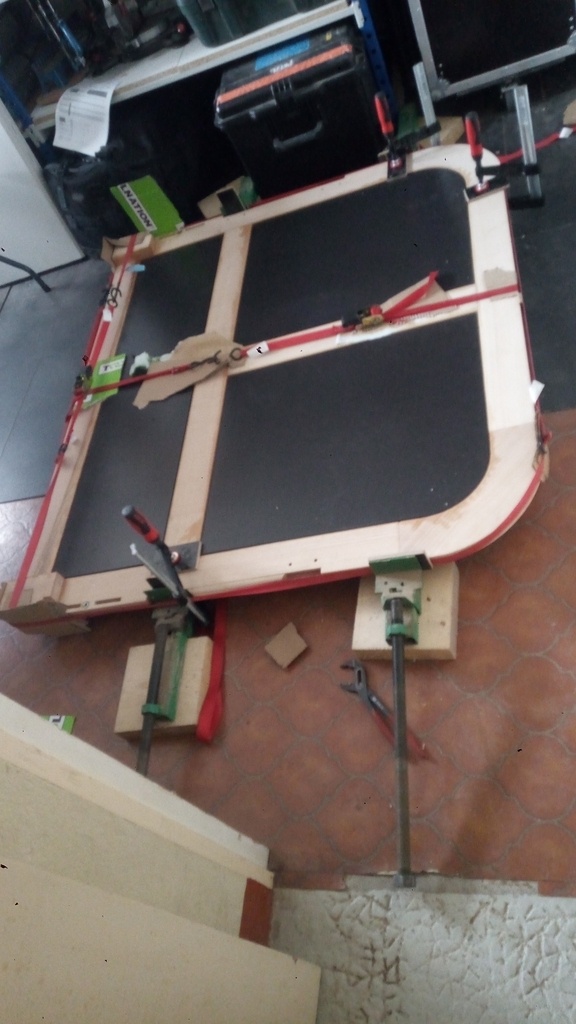

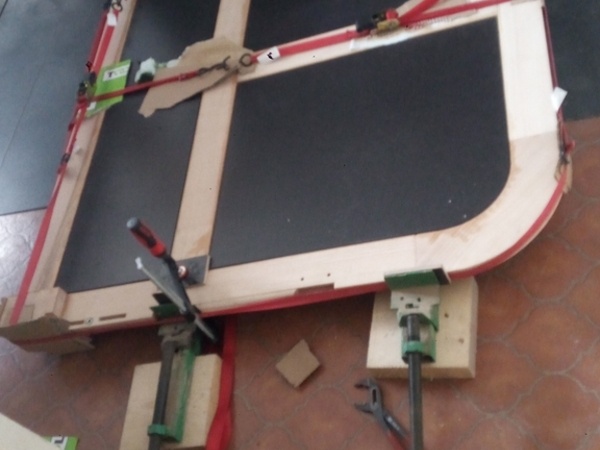

Puis collage de tout le monde.

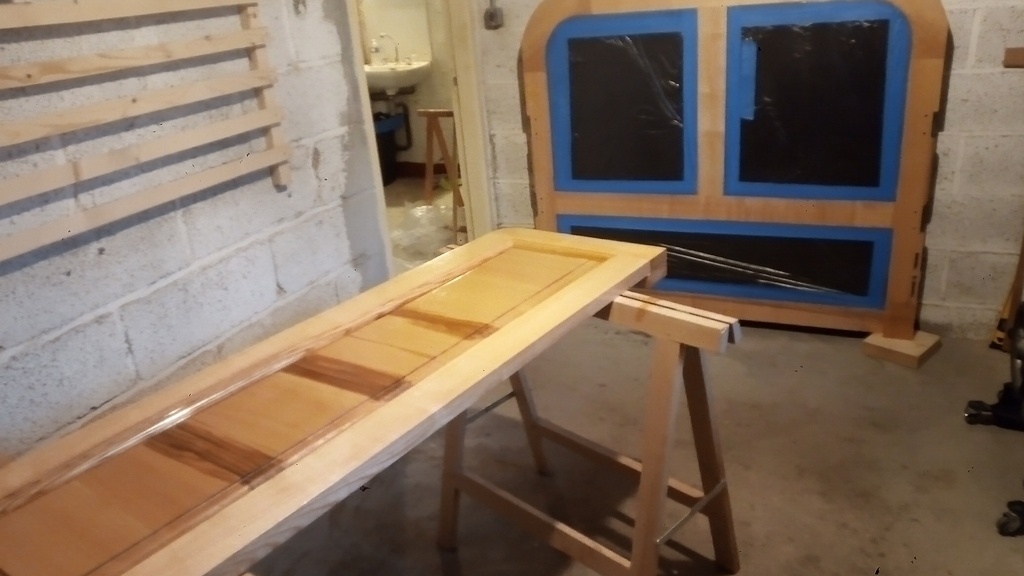

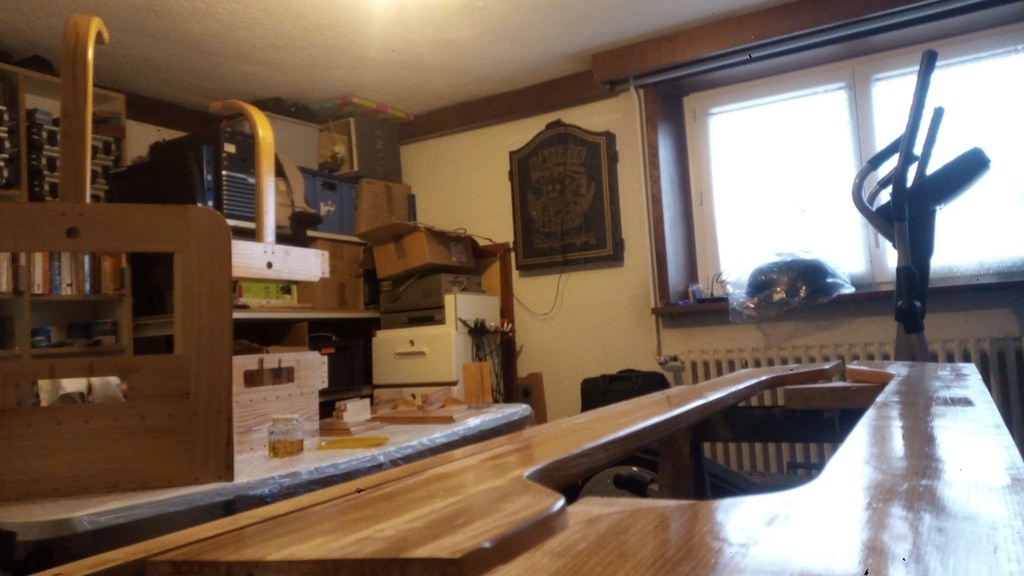

Retouche de ponçage, masquage puis deux couches d'huile de tung

Plus qu'a installer tout ça et partir travailler quelques mois.

Patience! ça vient.

Je n'ai pas eu le temps de le faire avant la saison, ça sera donc après.

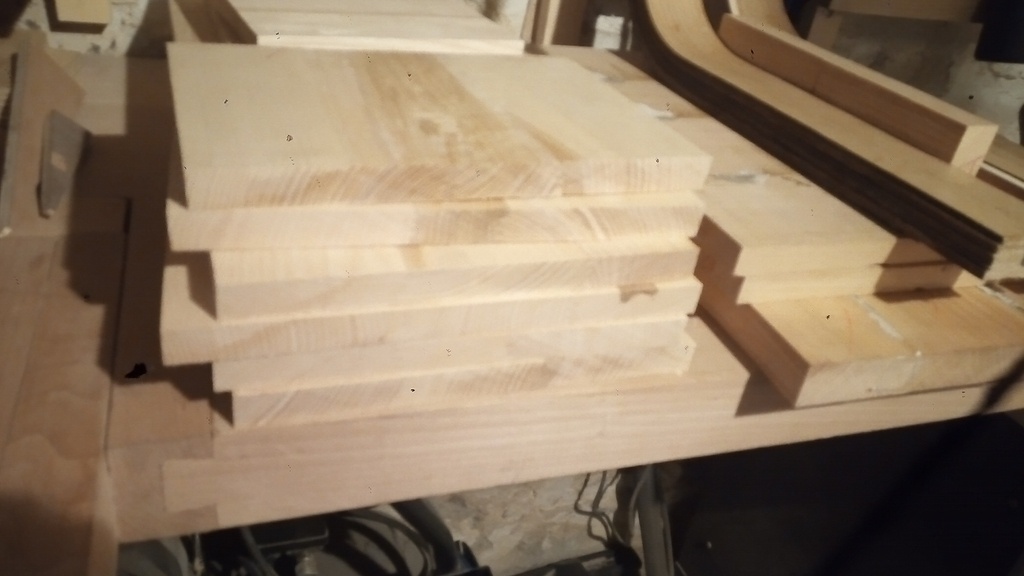

Je commence par une bonne séance de corroyage.

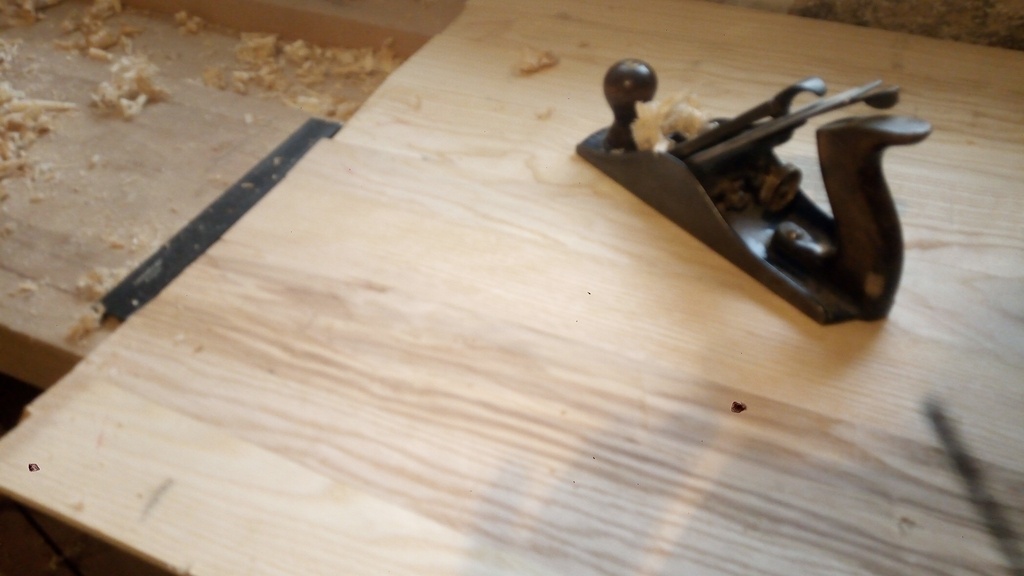

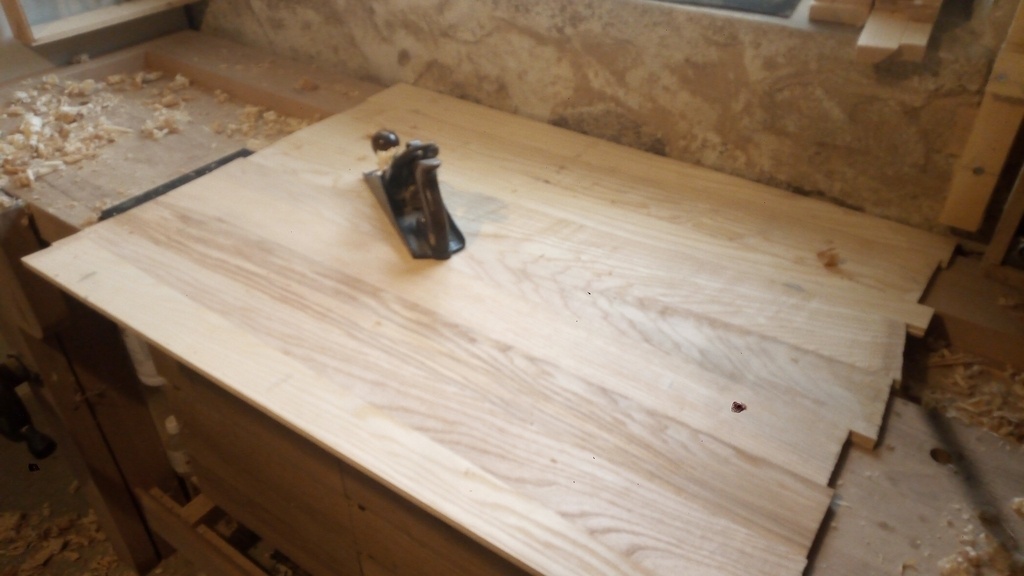

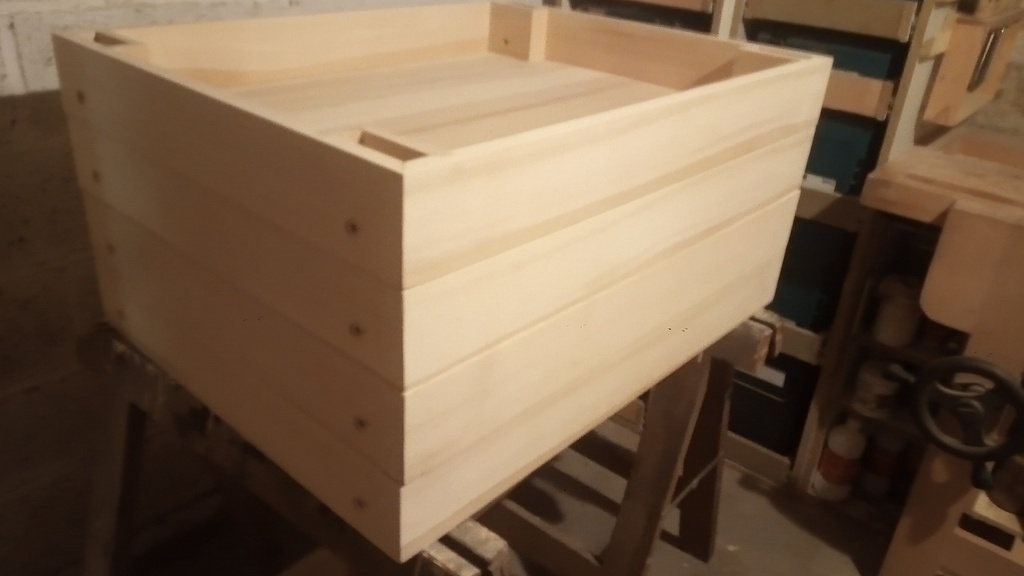

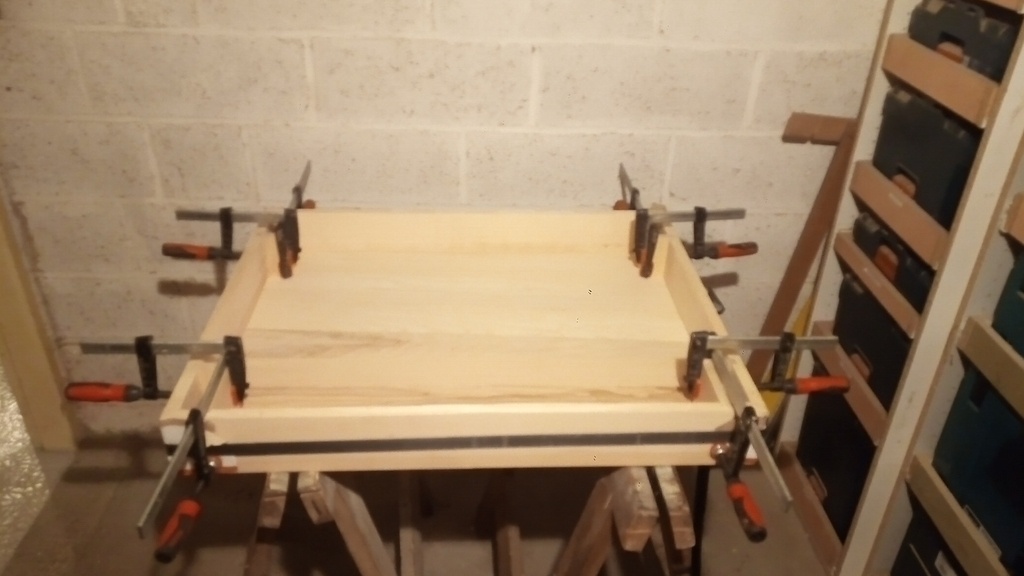

Puis usinage et collage des panneaux et facades.

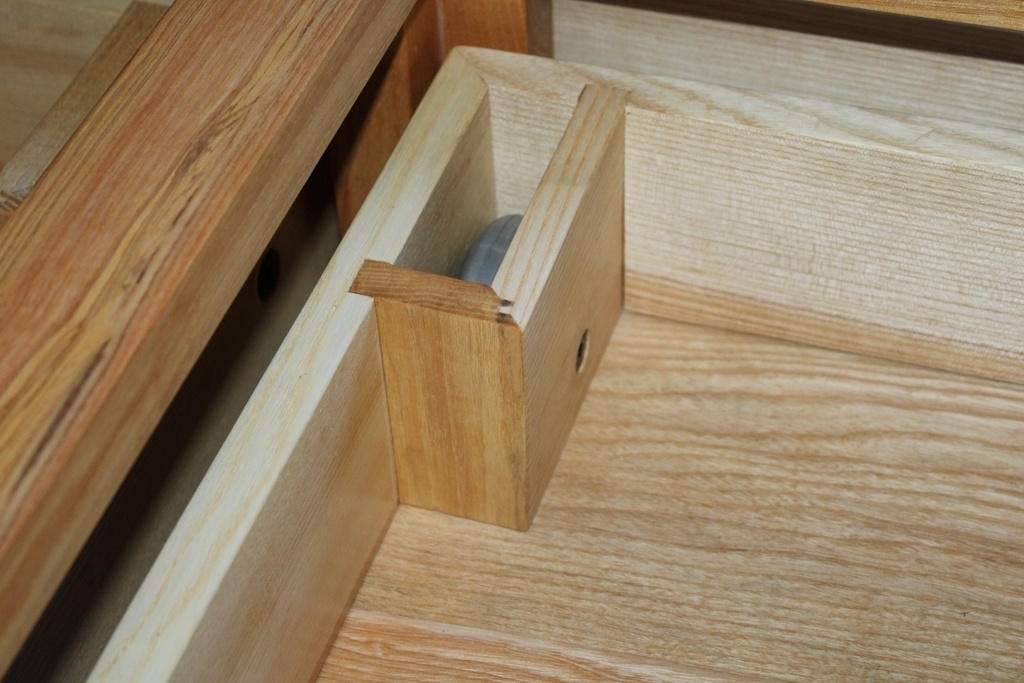

Pendant que ça colle je me penche sur les support de roulettes qui prendront place à chaque coin.

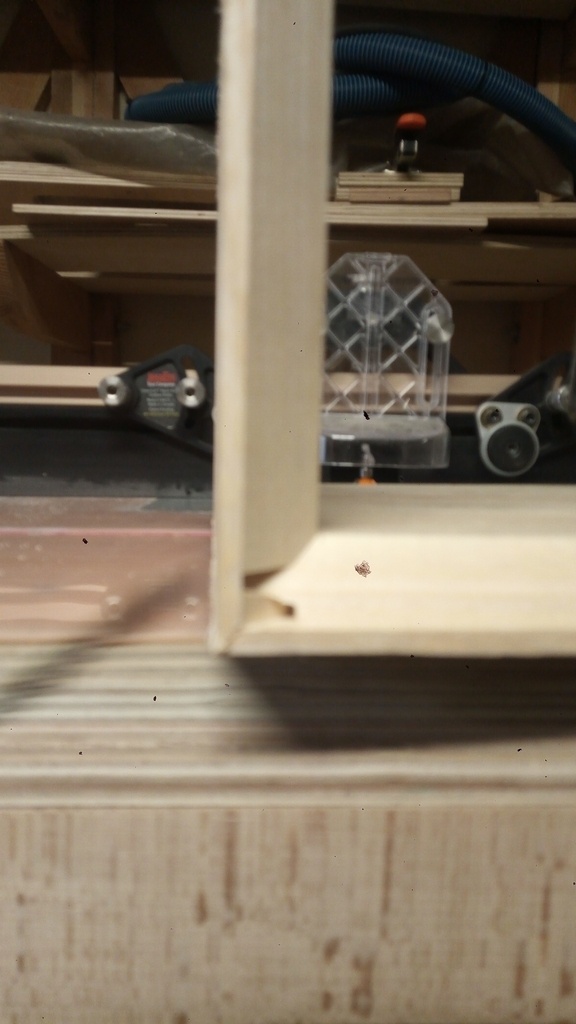

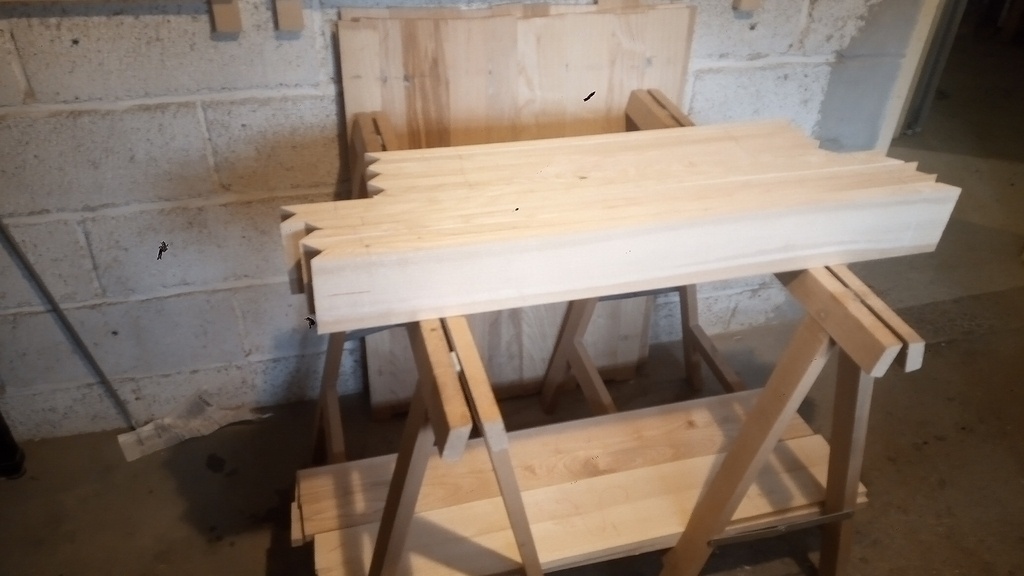

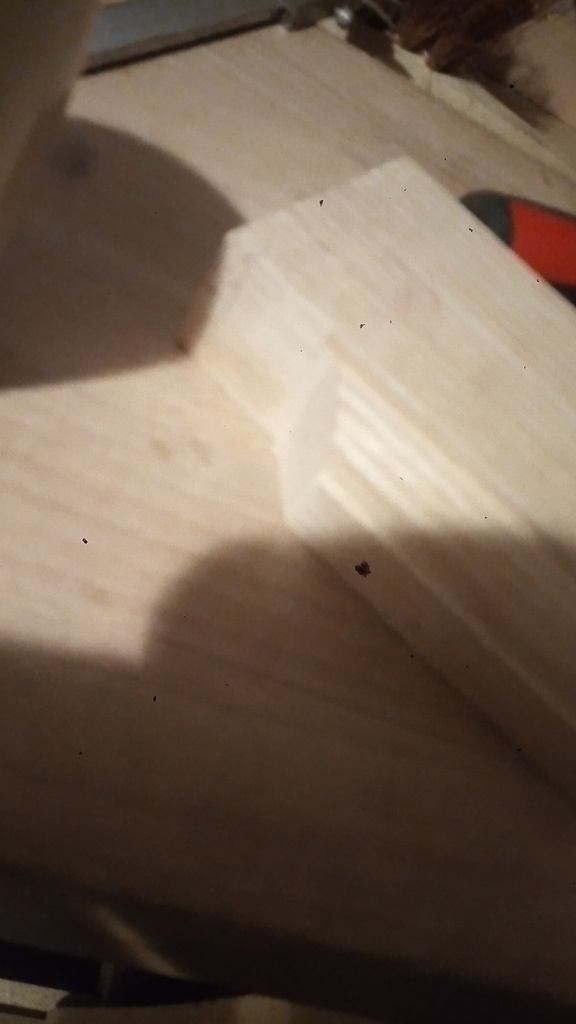

Rainure de fond et assemblage à onglet verrouillé. Une bonne grosse prise de tete cette histoire. Si je tenais le comique qui a dessiner ca...

Bon c'est fait non sans mal.

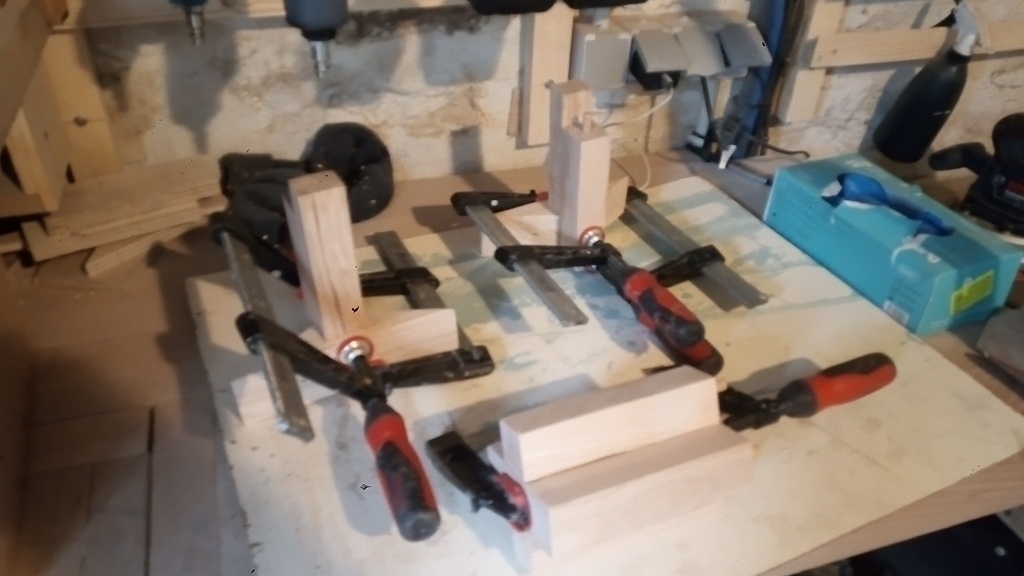

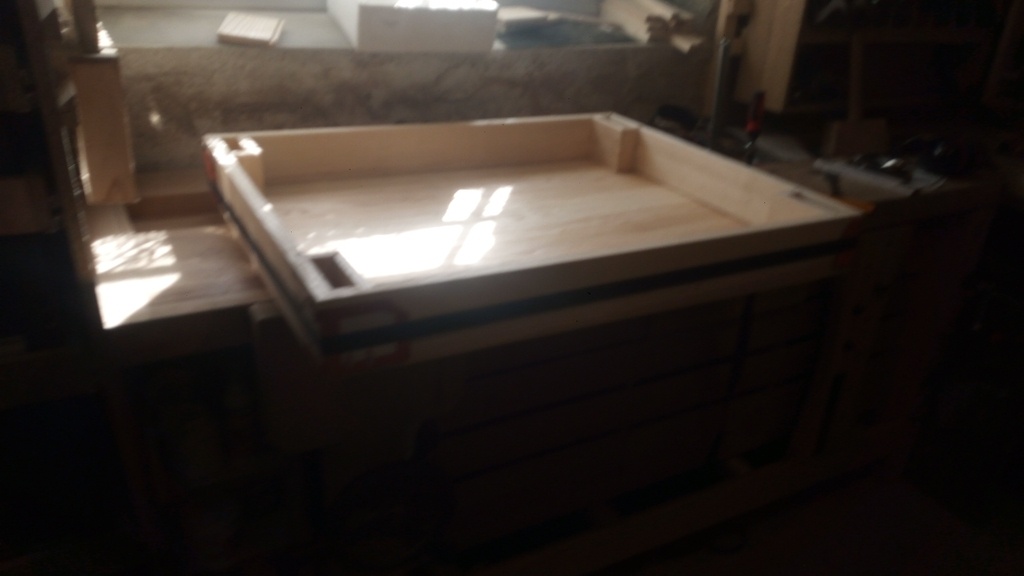

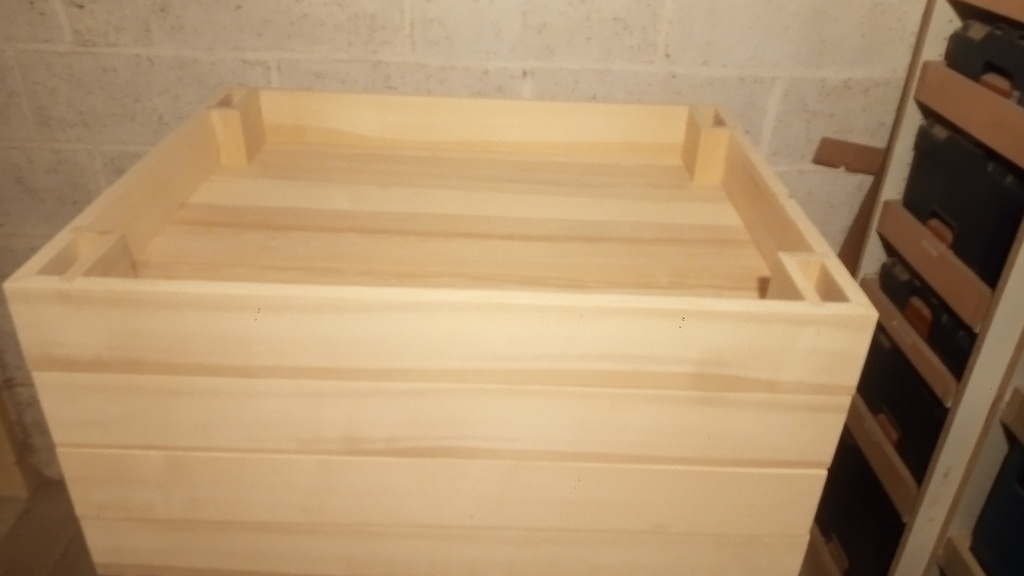

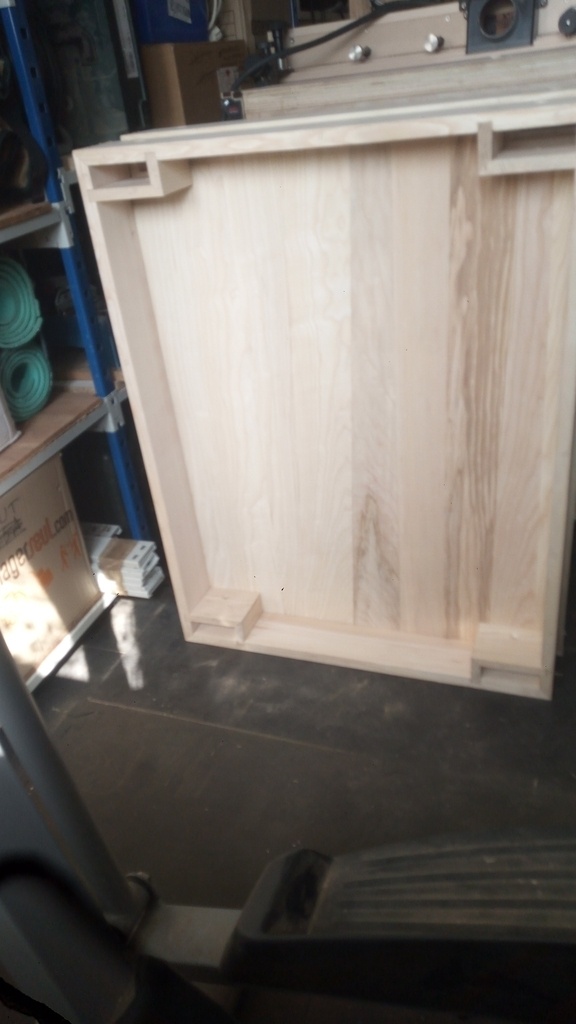

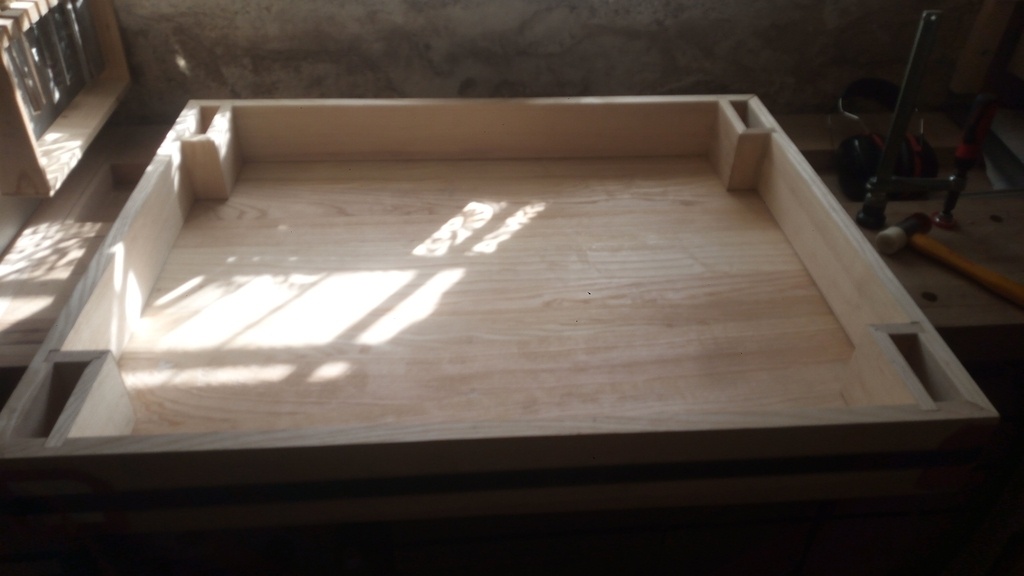

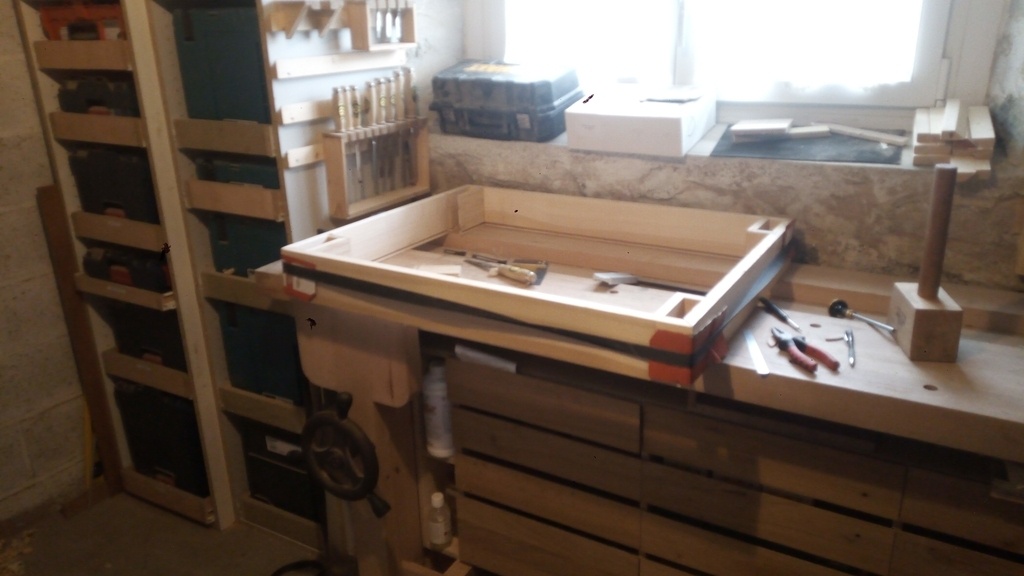

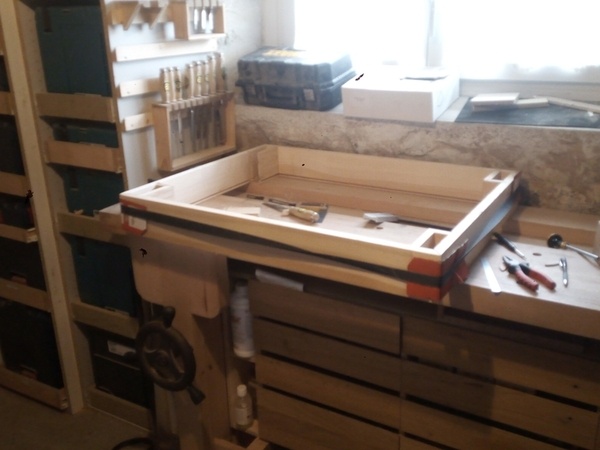

Quelques rainures arrêtées pour le fond, puis coupe à 45 et lamellos pour le cadre.

On enchaîne sur les rainures pour fixer les roulettes, montage a blanc, contrôle et re controle

Reprise des panneaux, mise à format puis une feuillure et essai

Pour la fixation des roulettes il fallait être précis, les trous sont percés sur les cotés puis repointés sur le flasques, tiroirs montés à blanc, serrés.

Le montage des roulettes se fait avec, de l’intérieur vers l’extérieur

• une vis M8 tête fraisé filetage partiel
  la flasque
  -une entretoise alu de 3mm taillé dans un tube 8x10
  -la roulette
• une autre entretoise
  le coté
• une vis écrou "combix" M8 à tête plate, noyé dans un lamage.

Usinage des poignée dans les façades, ponçage de tout le monde et collage.

Dernières retouches de ponçage, deux couches huile.

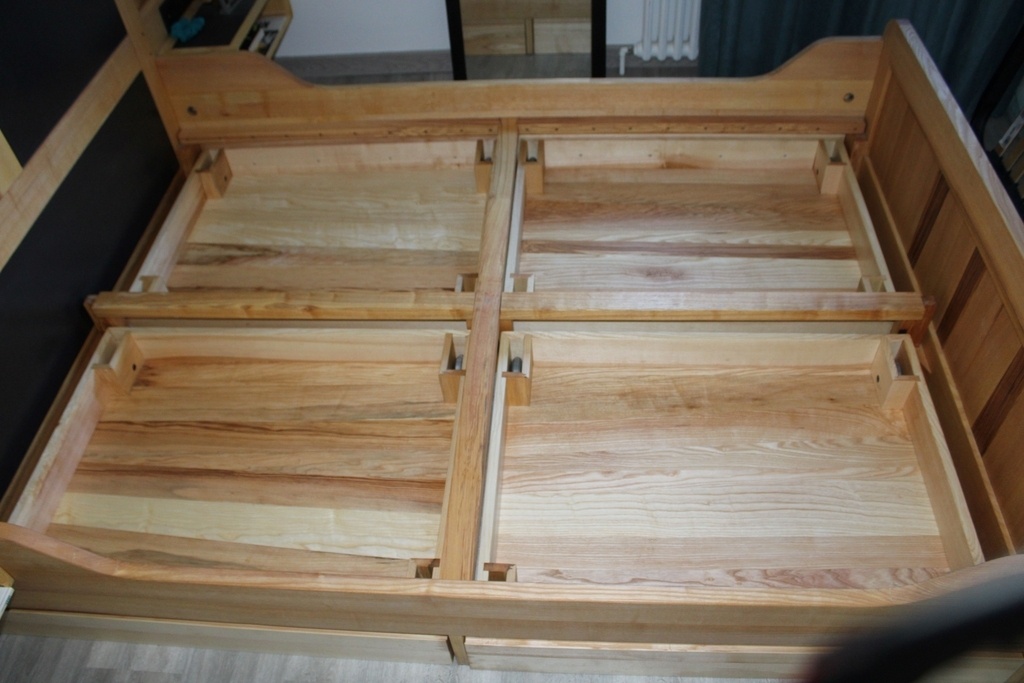

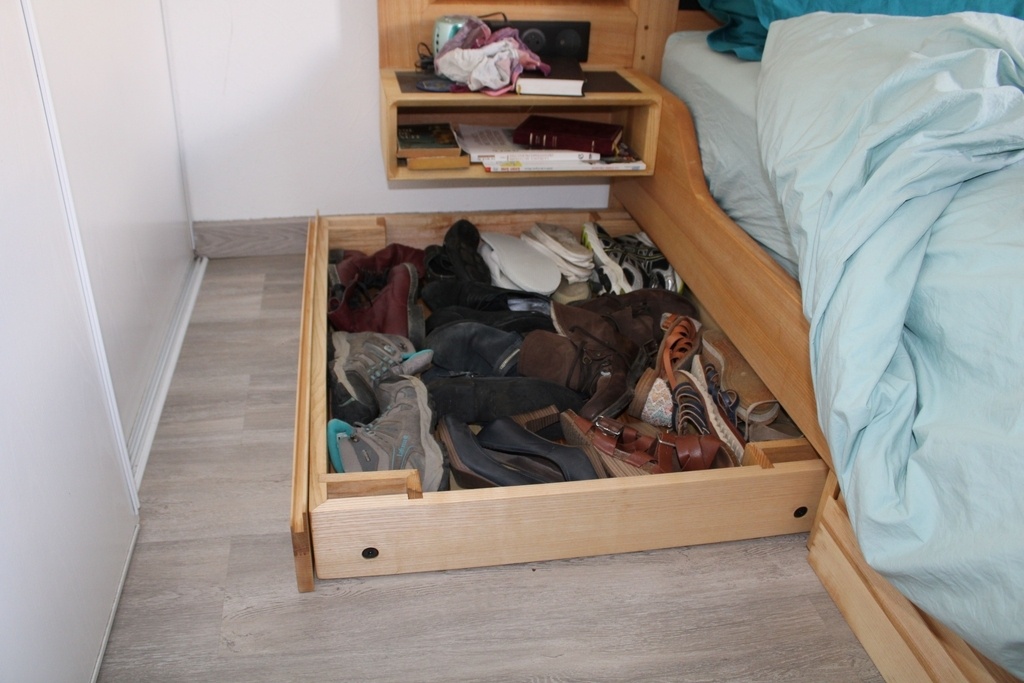

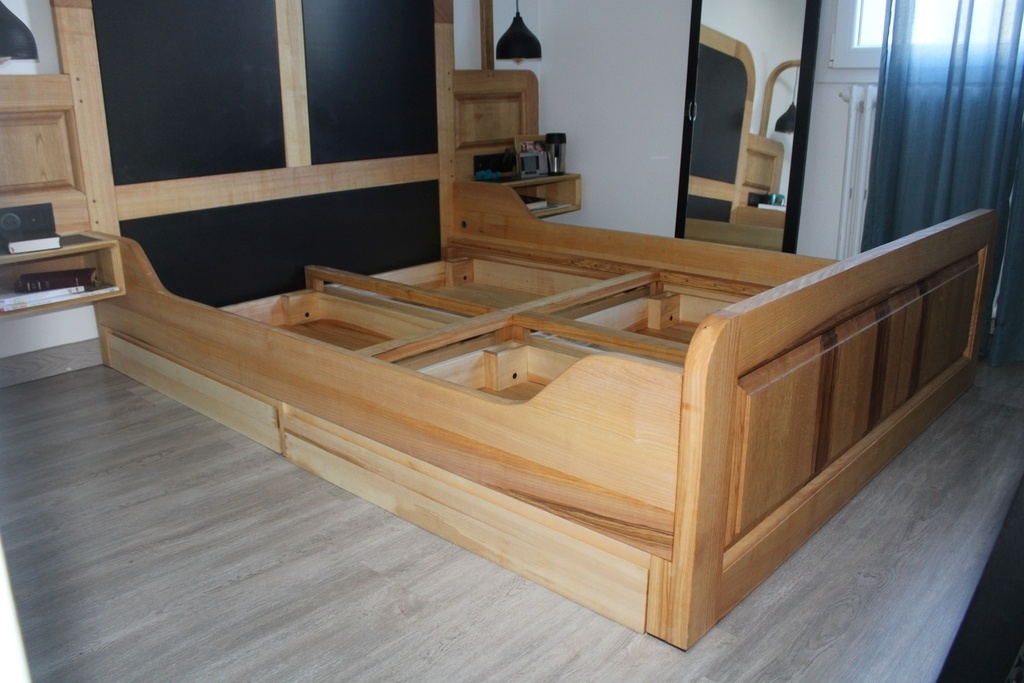

Puis taillage des entretoise, montage des roulettes et mise en place.
