Ce pas à pas présente un projet en cours de réalisation.
Bonjour à tous,
Je vous propose de partager ici mon exploration du "dévers" en charpente.
Je suis charpentier de métier mais n'ai pas eu l'occasion d'aller, dans mon apprentissage théorique, au-delà du niveau CAP.
Passionné et fasciné par le trait de charpente, je souhaite pousser un peu plus loin mes connaissances, via une série de maquettes de difficulté croissante, sur le thème du dévers.
On parle de dévers pour une pièce qui, de par son orientation dans l'ouvrage fini, n'a pas de face aplomb (une face alignée à un plan vertical).
Etant novice sur ce sujet, j'invite toute personne mieux informée que moi à me faire savoir si une erreur ou une imprécision se glisse dans mes propos.
Oui on pourrait le faire avec des maths, oui c'est rarement approprié dans le contexte économique et technique actuel (je suis bien placé pour le savoir), ce pas à pas s'adresse à ceux qui sont tombés sous le charme du Trait et font cela pour le plaisir de l'art.
Il s'adresse par ailleurs à ceux qui sont familiers avec les concepts de base utilisés en trait de charpente, que je ne détaillerai pas ici, cela a déjà été fait très rigoureusement par sylvainlefrancomtois dans son pas à pas sur l'arêtier.
Pour ce qui est du vocabulaire employé, je vous invite à consulter la riche bibliographie conseillée par dneis dans les commentaires ci-dessous.
Bien à vous,
Jessy
Liste des articles
Comprendre le principe : arêtier à dévers lattis
Le but est de commencer au plus simple, s'imprégner de la méthode avant d'aller chercher trop compliqué.
Le sujet le plus simple que j'ai pu trouvé : un arêtier à devers faisant lattis avec un des versants, et venant contre un poinçon (nous ne traiterons pas ici du couronnement).
Je ne donne pas de côtes, elles n'ont pas d'importance, on veut juste faire de la recherche de coupe et comprendre l'idée.

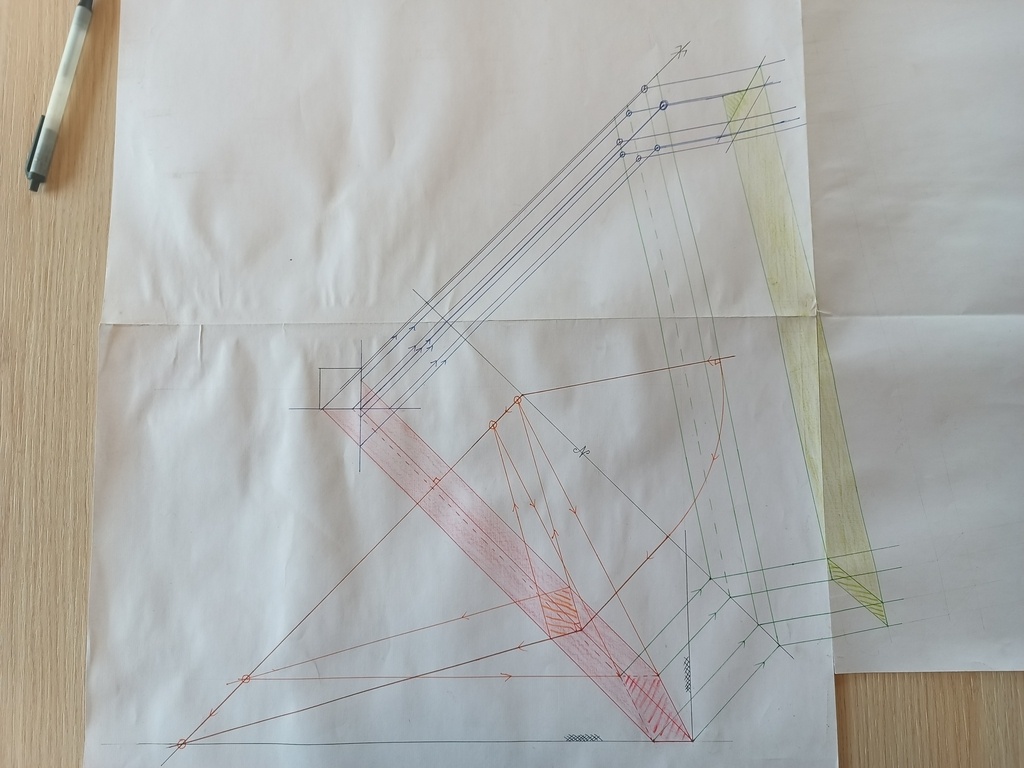

Une vue globale de l'épure pour commencer. Pour la prochaine je ferai des photos à l'avancement et d'avantage d'annotations, mais là il n'y a pas trop de traits, on devrait s'y retrouver!
On commence par tracer notre vue en plan : les deux sablières, le poinçon et l'arête formée par la rencontre des deux versants.
On trace ensuite l'élévation de l'arêtier (ici en vert) puis sa vue par bout.

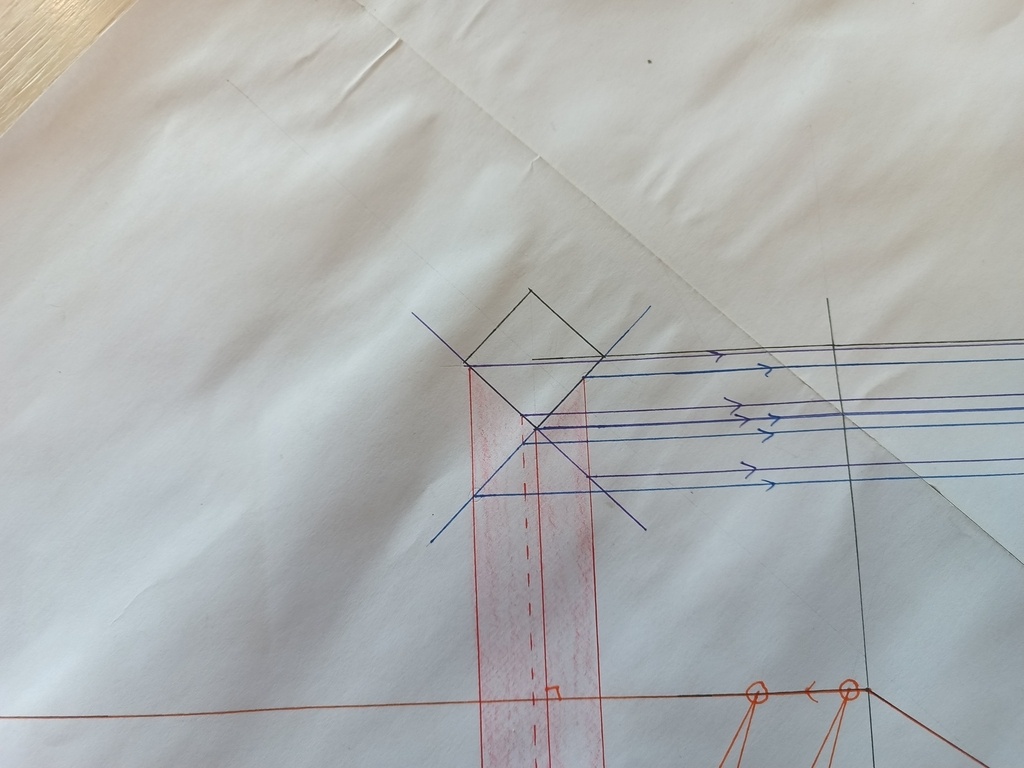

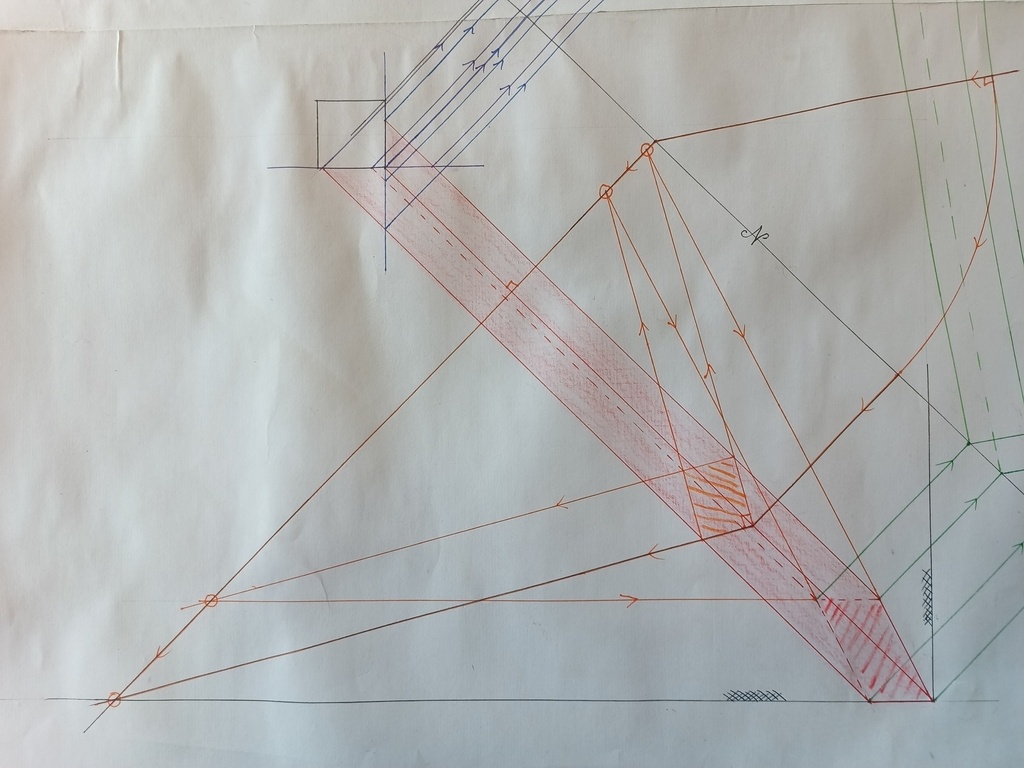

Pour la vue par bout, on procède de manière classique en créant un plan de coupe (perpendiculaire à notre pièce) que l'on rabat au sol.
C'est ici que l'on choisit l'implantation de notre pièce, en l'occurrence à devers.
Dans notre cas, on a dit que l'arêtier faisait lattis avec un versant, c'est donc ce versant qui détermine la première face. On trace alors une ligne d'équerre à cette première face et passant par l'arête, voici la deuxième face de notre arêtier vu par bout.
On prolonge jusqu'à croiser la ligne de sol de notre vue par bout, puis de cette intersection, on renvoie au croisement des sablière (le point bas de notre arête).
On obtient alors le fameux "devers de pas" en plan, et les deux premières face de notre empreinte au sol (la première étant confondue avec la sablière car notre pièce fait lattis).
On peut alors tracer les deux autres faces de notre arêtier vu par bout, toujours d'équerre et selon la section choisie (hachuré orange). Comme précédemment, on prolonge jusqu'à croiser la ligne de sol de notre vue par bout, puis, de cette intersection, on renvoie parallèlement aux premières faces de notre empreinte au sol. On obtient l'empreinte au sol complète de notre arêtier (hachuré rouge)
Nous pouvons maintenant matérialiser notre arêtier complet (ici en rouge) sur la vue en plan, compléter l'élévation en y faisant figurer toutes les arêtes, et le gros du boulot est fait.

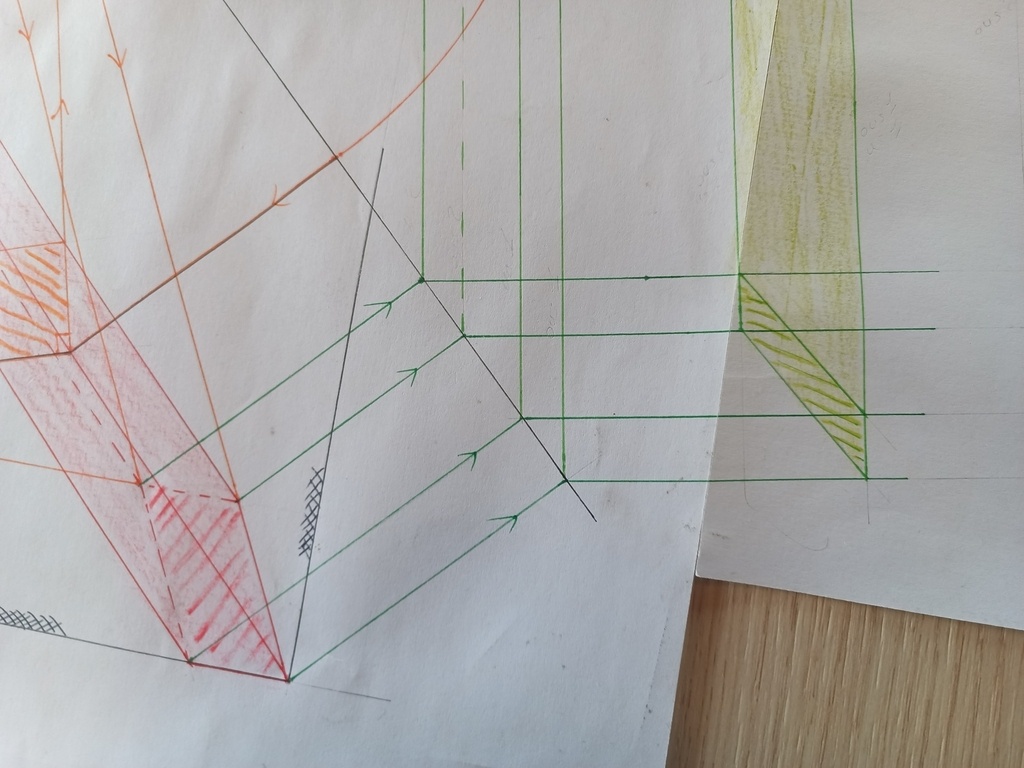

Le reste n'est que renvoi des plans de coupe de la vue en plan vers l'élévation , en faisant gaffe de ne pas se mélanger les pinceaux. On obtient ainsi coupe de pied et engueulement, rien de nouveau comparé à un arêtier "classique".

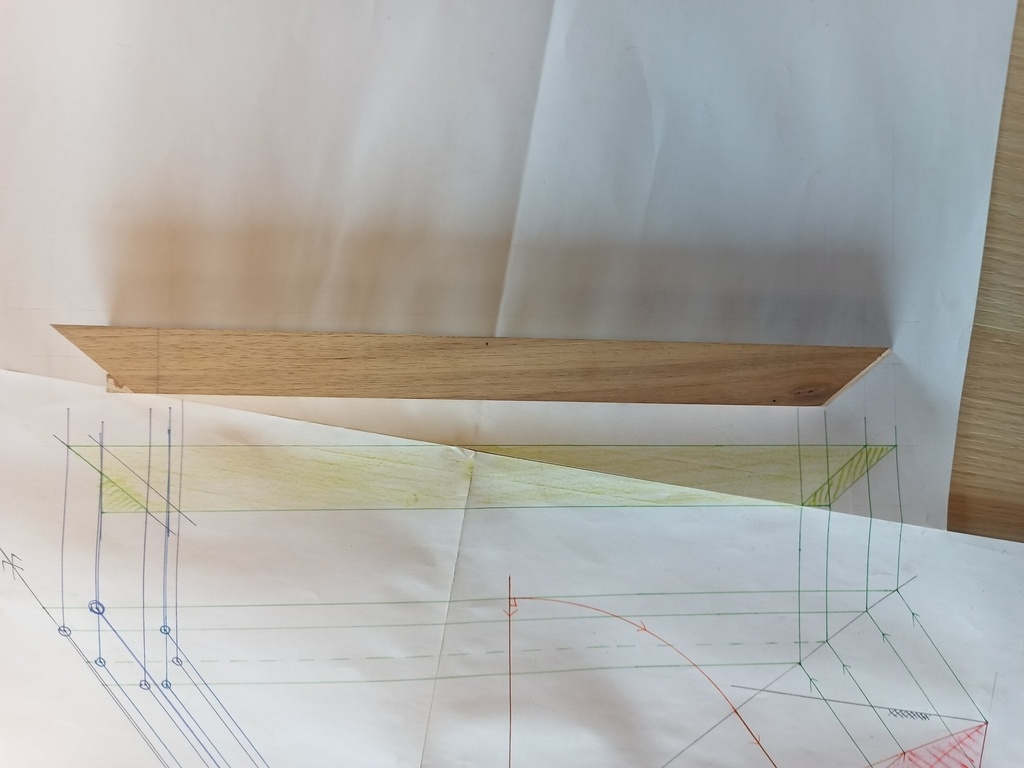

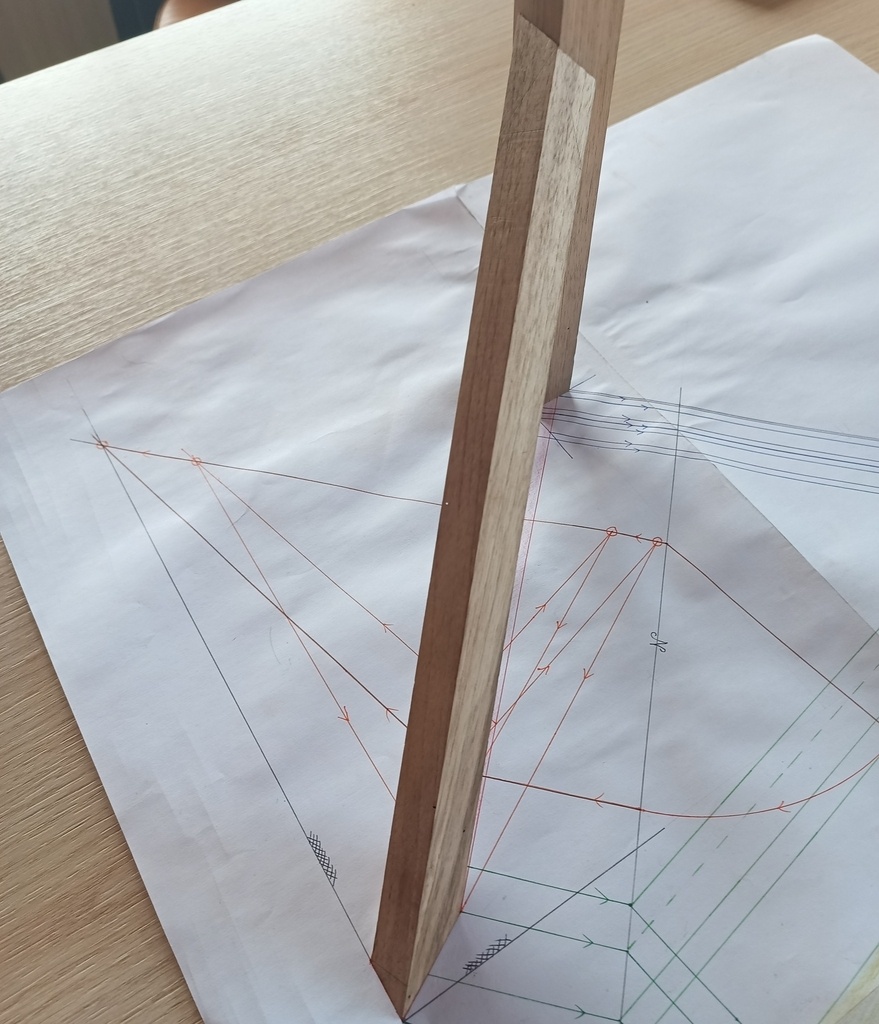

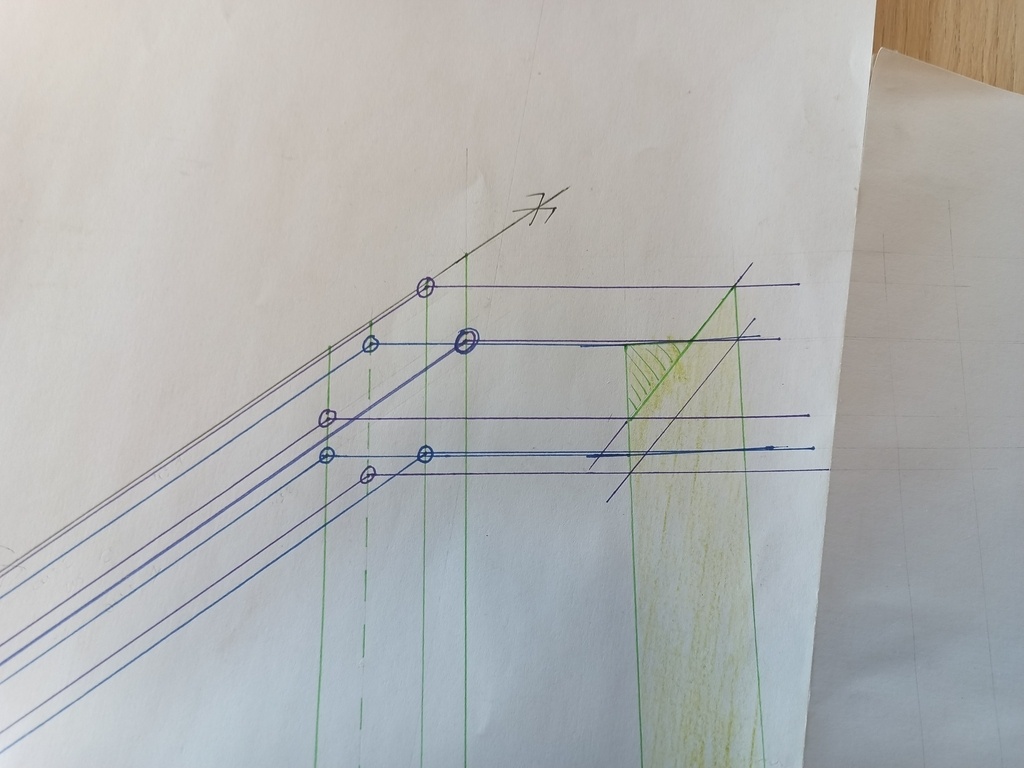

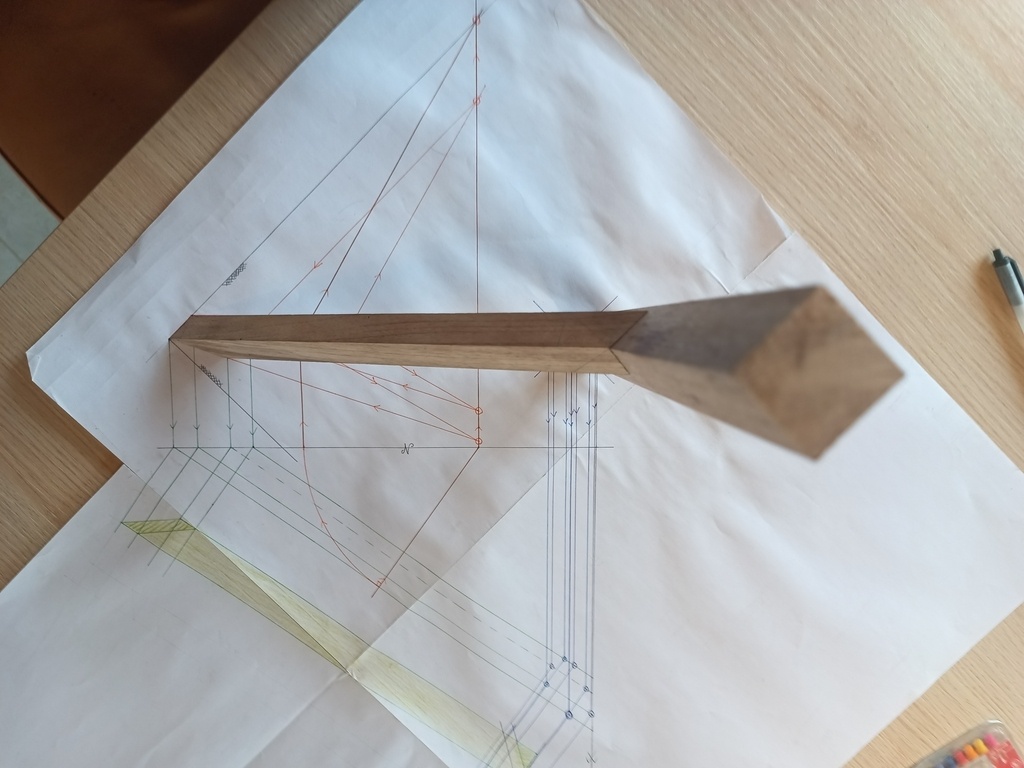

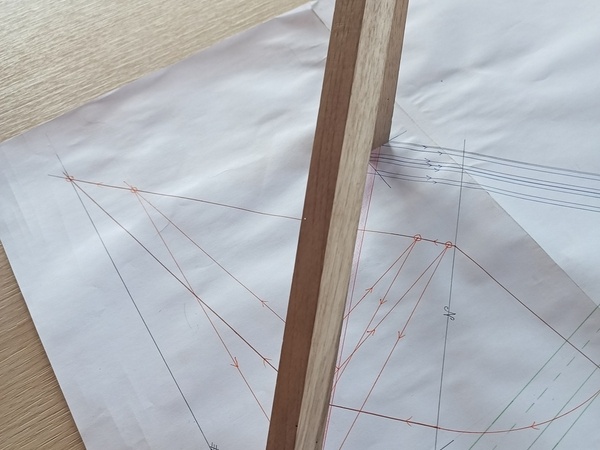

Dernière étape, il faut depuis l'élévation faire pivoter l'arêtier sur lui même de manière à ce qu'il ait une face parallèle au sol, on peut ainsi présenter notre bois et rembarrer.

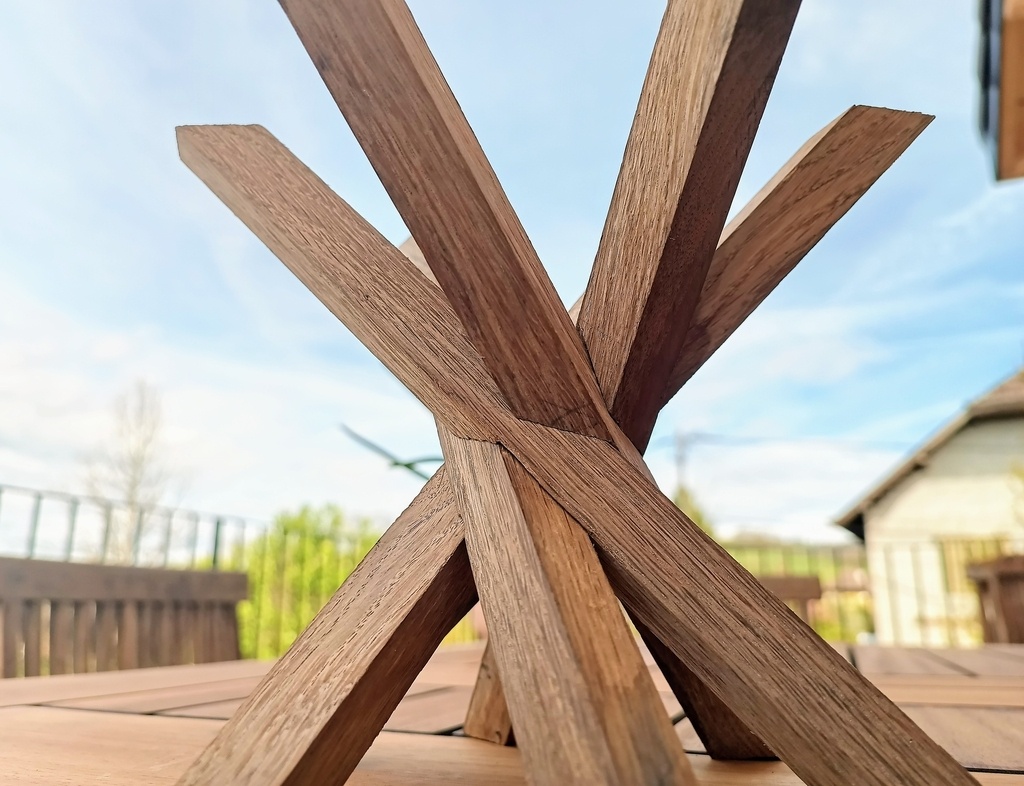

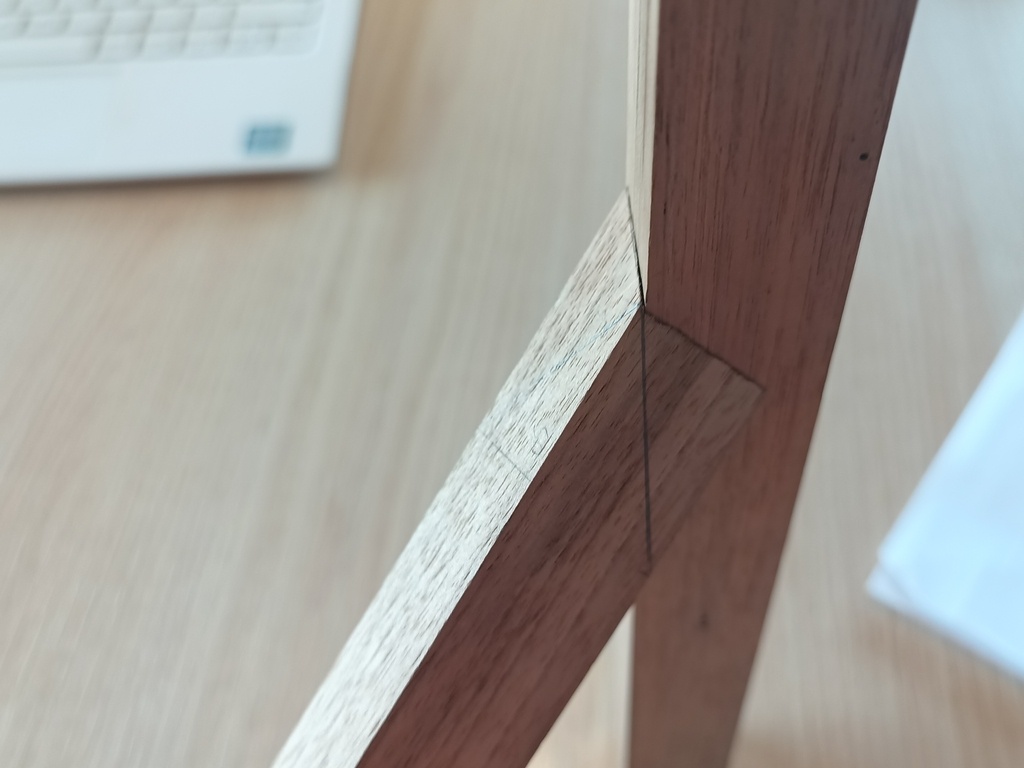

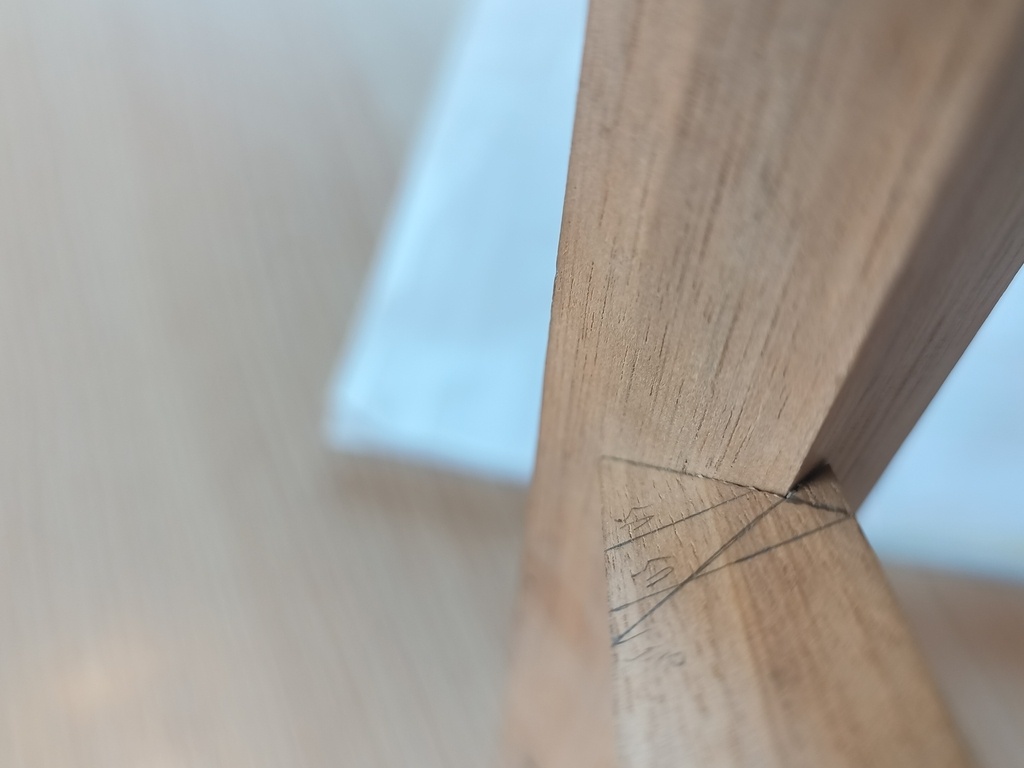

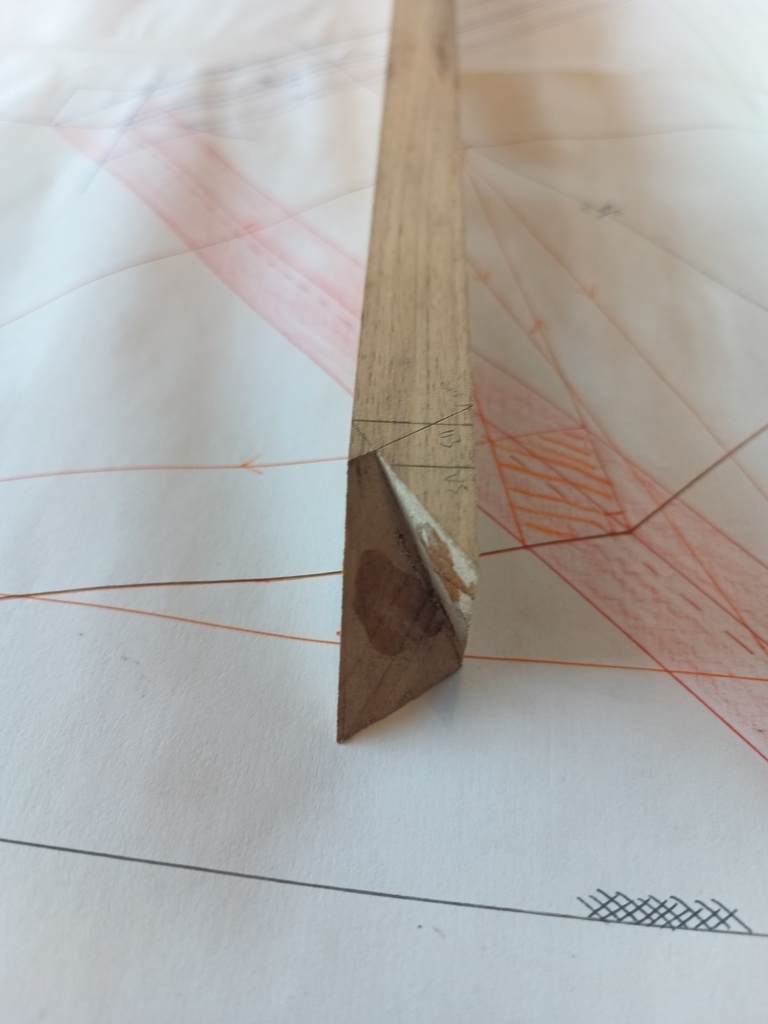

Et c'est là que la magie opère! j'ai personnellement du mal à visualiser cet engueulement de tête, mais il suffit de faire confiance aux traits, on coupe, on présente et.... ça fonctionne!
Au final rien de bien compliqué pour ce premier sujet mais c'est le but, on va pimenter au fur et à mesure! Merci de m'avoir lu!
Un cas concret : le noulet.
Bonjour à tous,

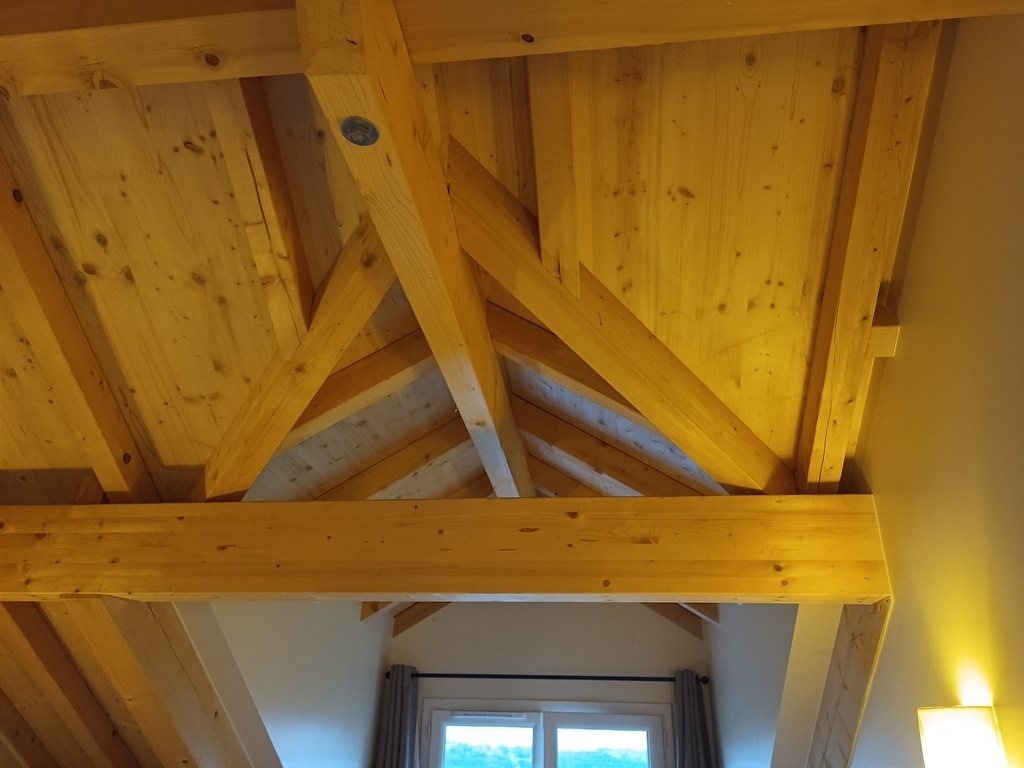

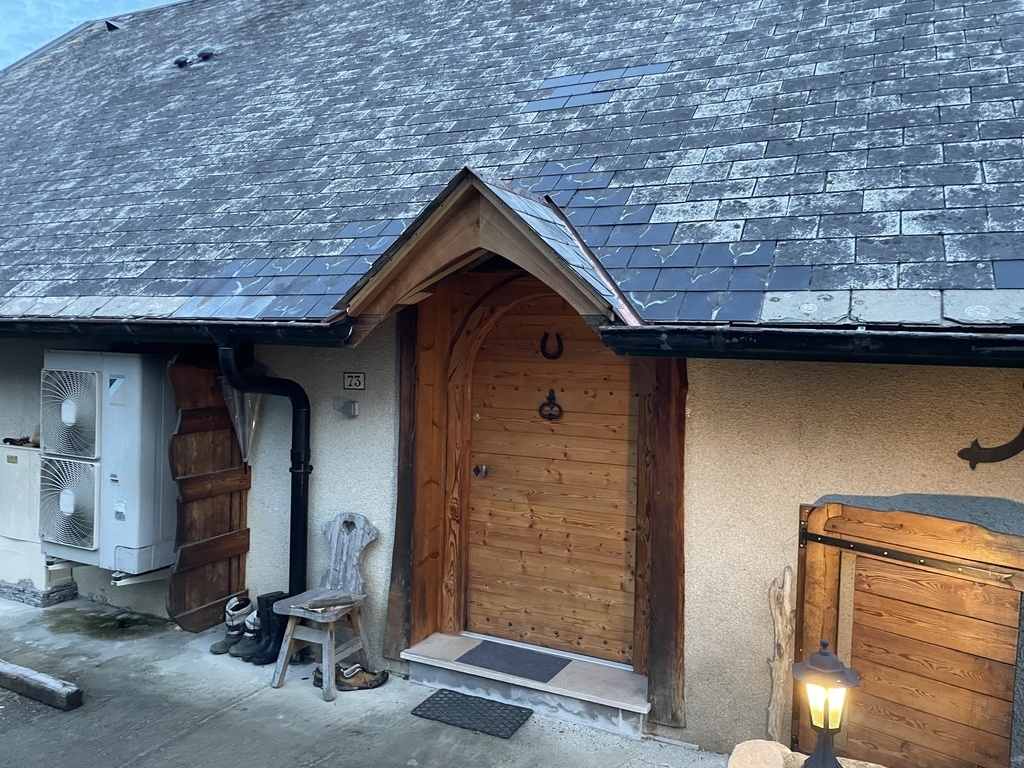

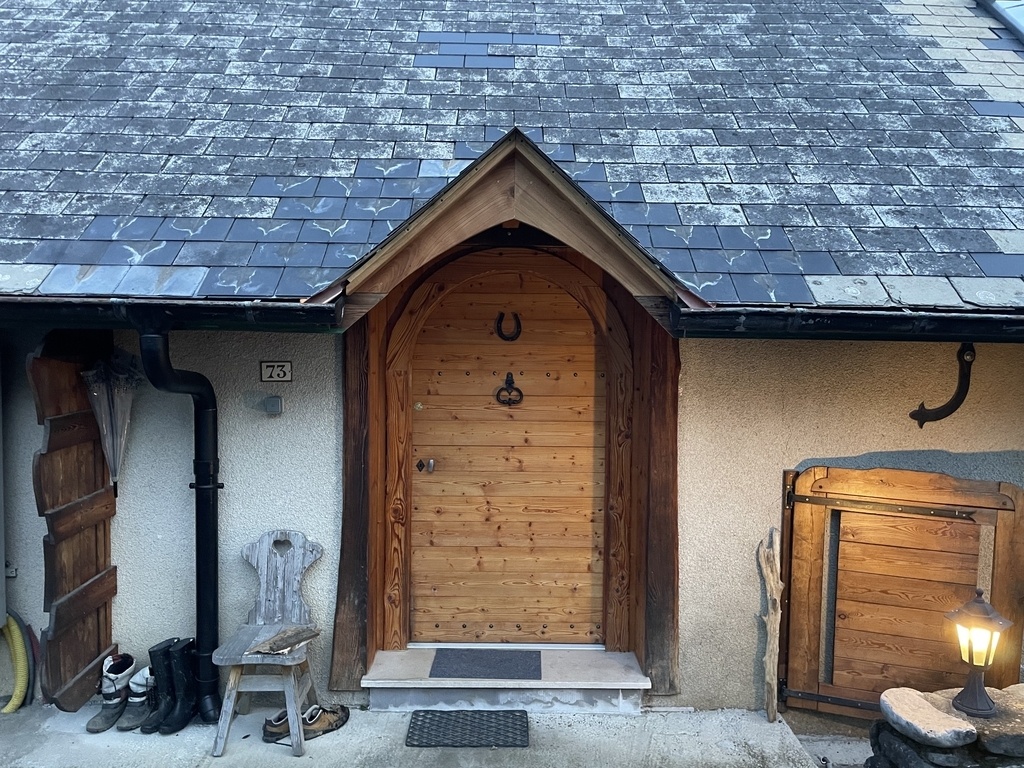

Poursuivant mon exploration du dévers, je vous propose aujourd'hui de tracer et tailler un outeau (lucarne de forme triangulaire), et en particulier ses deux noulets.
On appelle "noulets" les pièces situées à la jonction du versant principal et du versant de la lucarne.
C'est l'une des situations dans lesquelles le dévers est encore fréquemment utilisé de nos jours.
Il existe plusieurs manières de concevoir cette pièce de bois.
Jusqu'ici, lorsque j'ai eu à tailler des lucarnes, j'ai toujours positionné mes noulets faces aplomb, avec un rencreusement sur le dessus (et parfois délard en dessous), c'était pour moi le plus simple. A chaque fois cependant, ma curiosité insatisfaite me poussait à essayer un jour de le faire à dévers.
De plus, cela fait plusieurs fois que l'on me conseille d'utiliser la herse (plutôt que le rembarrement) pour gagner en vitesse et en précision.
Qu'à cela ne tienne, voici donc le programme du jour : tracer et tailler un outeau avec noulets à dévers en utilisant la herse.

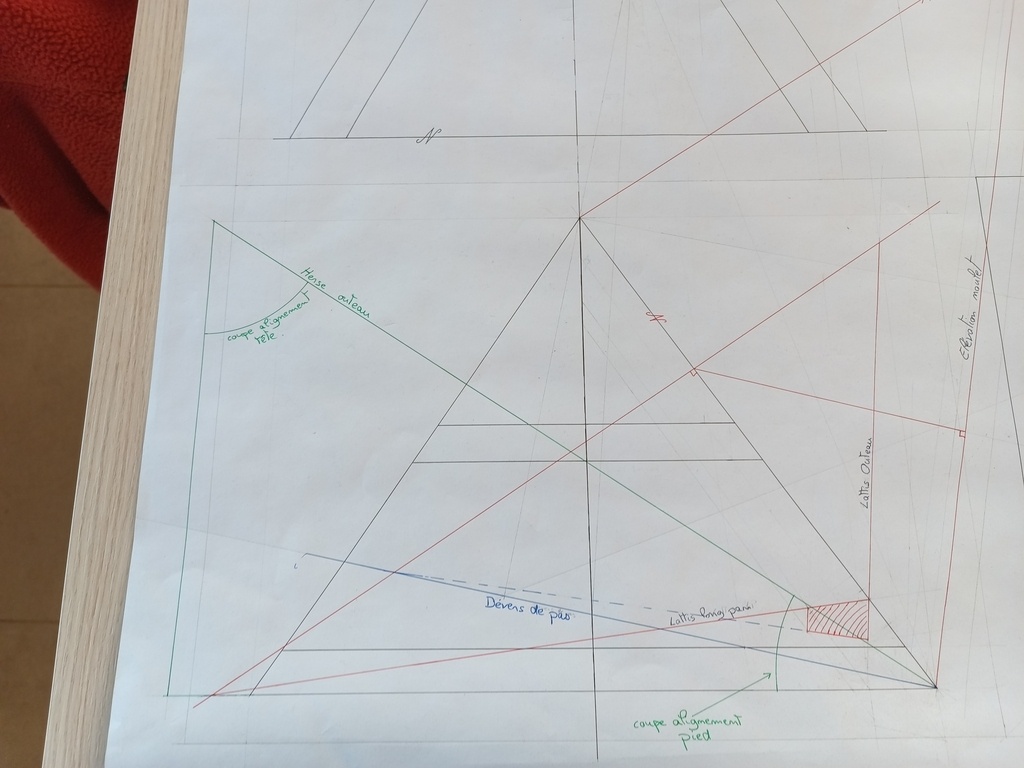

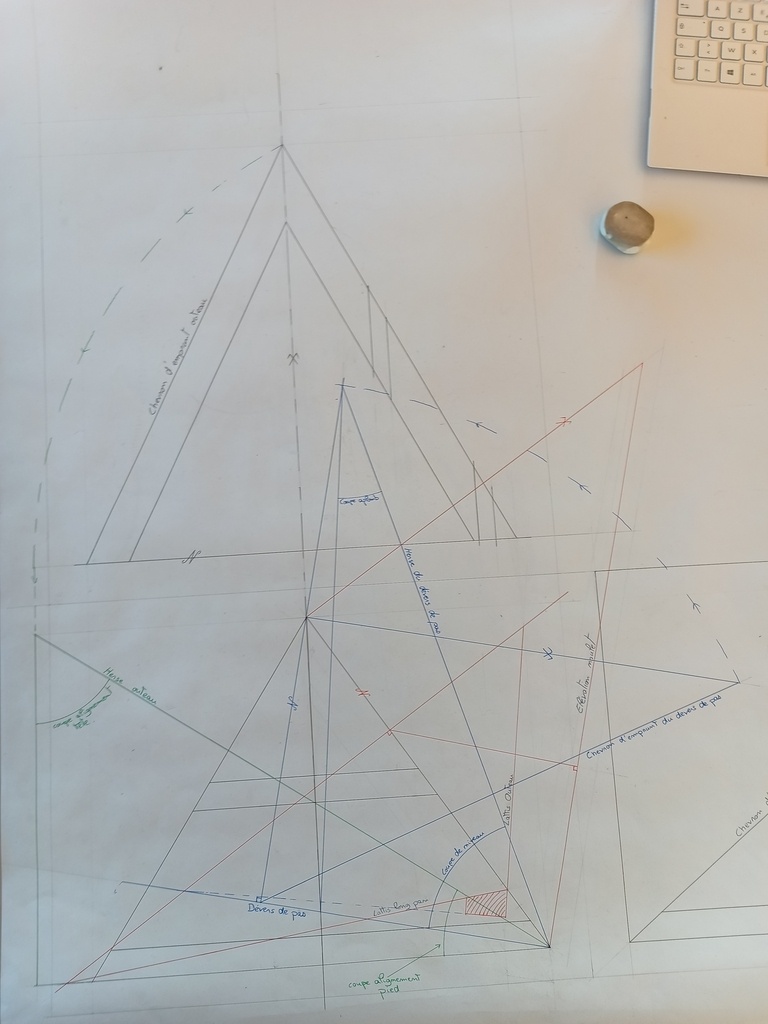

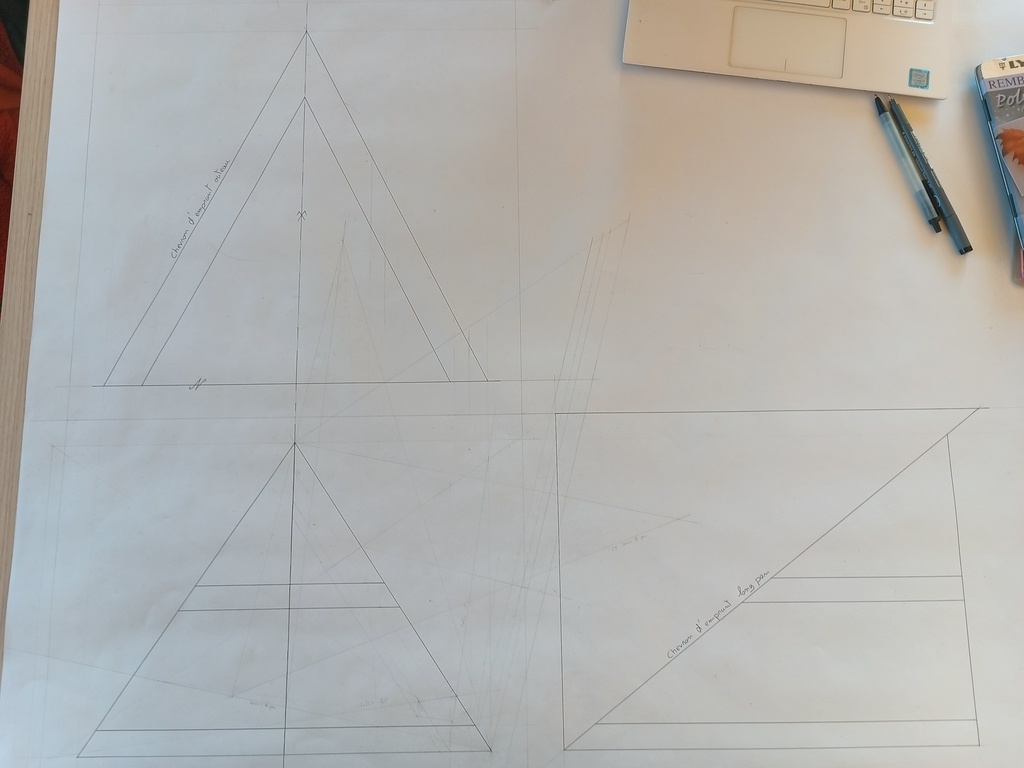

Comme d'habitude, on commence par tracer une vue en plan, de face, de côté et une élévation du noulet.
Nous souhaitons poser les noulets sur le long pan, et qu'ils fassent lattis avec le outeau.

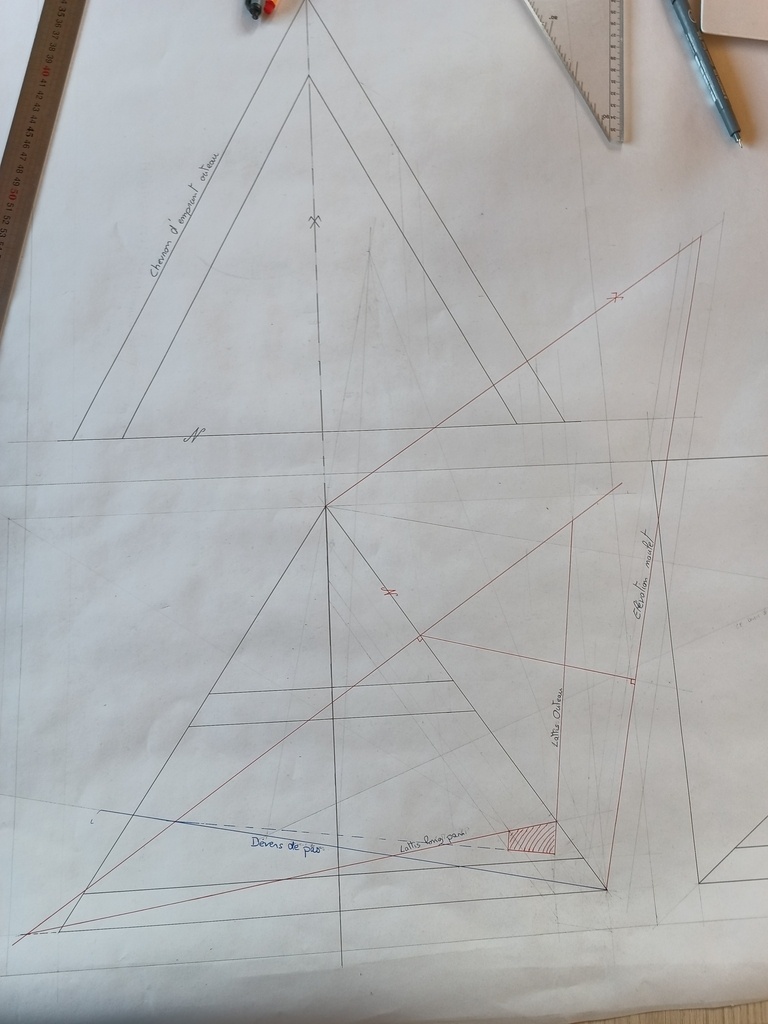

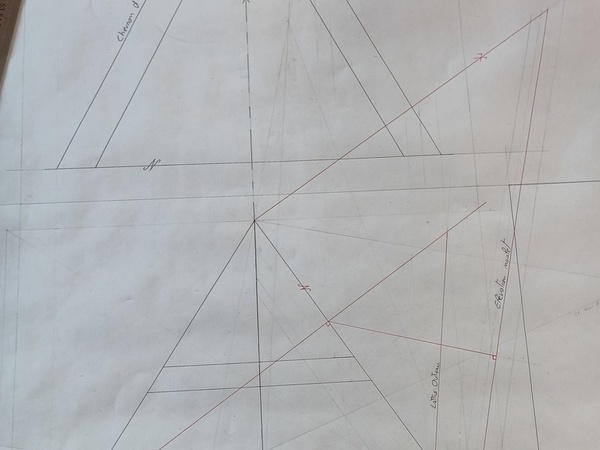

Sachant cela nous pouvons tracer la vue par bout de notre noulet (en rouge), puis son dévers de pas (en bleu), en suivant la même méthode que pour l'arêtier.
C'est ici qu'intervient la nouveauté : plutôt que de renvoyer mes plans de coupe sur l'élévation du noulet, je veux trouver mes coupes par la herse.
Je commence donc par tracer la herse du versant du outeau (en vert). Celle-ci me donne immédiatement mes coupes d'alignement en tête et pied de noulet.
Petit bonus : l'angle de ma coupe alignement en pied de noulet est également l'angle de ma coupe alignement d'empannon!
Je vérifie plusieurs fois en me disant "ça peut pas être si simple". C'est pourtant bien ça. On comprend tout de suite le gain de temps et précision, on vient de trouver trois coupes en seulement trois traits!
Il nous faut maintenant trouver la coupe aplomb à la rencontre de nos deux noulets.

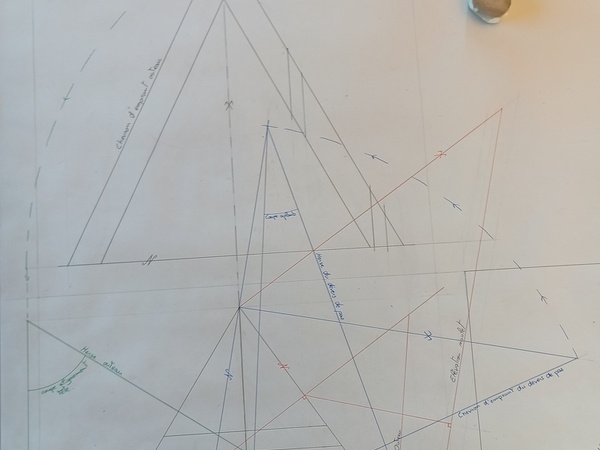

Pour cela, la coupe recherchée se situant sur la face à dévers, nous allons devoir tracer la herse de notre dévers de pas, et donc son chevron d'emprunt.
Pour ce faire la méthode est toujours la même : tracer une droite d'équerre à la sablière (ici représentée par notre devers de pas) et passant par notre point de raccord. Tracer ensuite une seconde droite d'équerre à la précédente et toujours passant par le point de raccord. Placer ici la hauteur de couronnement, puis relier à la base , voici notre chevron d'emprunt du dévers de pas (en bleu).
Nous pouvons alors rabattre ce versant en herse, la sablière (ligne charnière) étant notre devers de pas, et la vraie grandeur étant simblotée depuis notre chevron d'emprunt.
Bien que nous ne l'utilisions pas de le cas présent, à noter que obtenons alors sur la herse notre coupe de niveau (en pied de noulet, dans le cas ou ce dernier viendrait poser sur une sablière).
J'ai choisi dans mon cas de couper les pieds de noulets à la face de la lucarne. N'arrivant pas à tracer cette coupe, j'ai du faire quelques essais et cogiter un bon moment avant de comprendre que mon autre face faisant lattis, la coupe recherchée était en fait tout simplement une coupe d'équerre!
Reste la coupe de tête avec une petite subtilité: nous souhaitons couper nos pièces non seulement d'aplomb mais également suivant l'axe du faîtage. Pour trouver le bon angle, il convient donc de tracer ce plan de coupe sur la herse. On l'obtient en reliant notre point haut à la rencontre entre l'axe et le sol (le dévers de pas). On peut alors relever l'angle de notre coupe aplomb.
Concernant les empannons, ce sera on ne peut plus simple : nous connaissons déjà grâce à la herse notre coupe alignement. L'autre face est simplement coupée d'équerre, puisque notre noulet fait lattis avec ce versant (la logique commence à rentrer!). C'est ici un des avantages d'avoir positionné notre pièce à dévers.

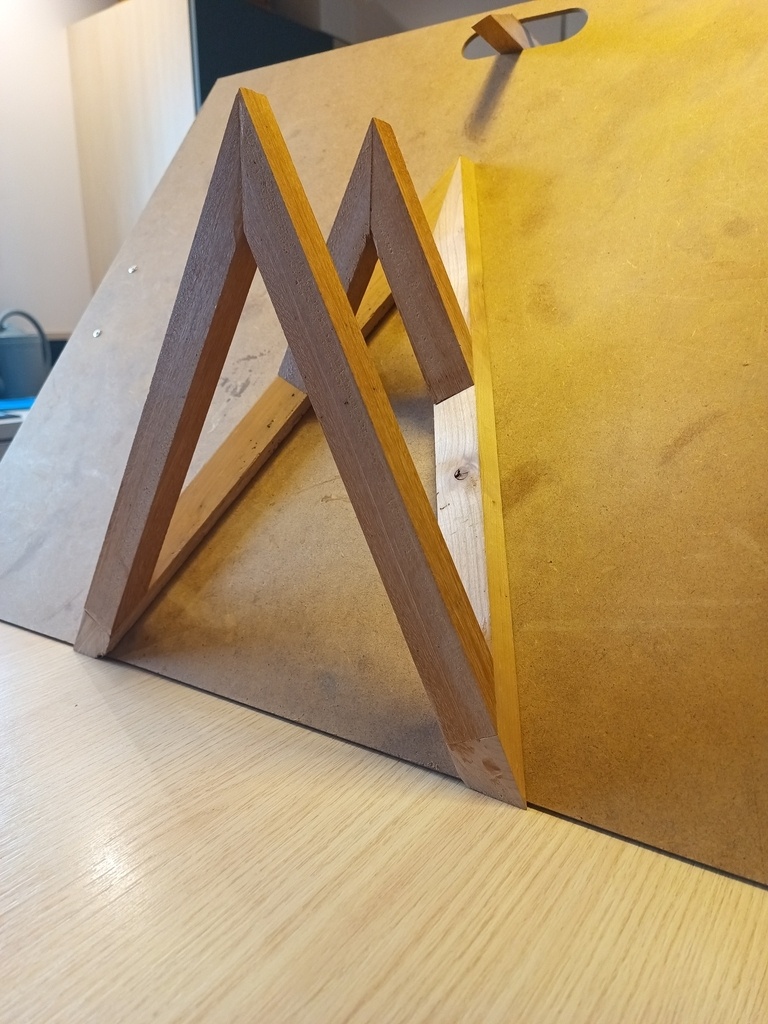

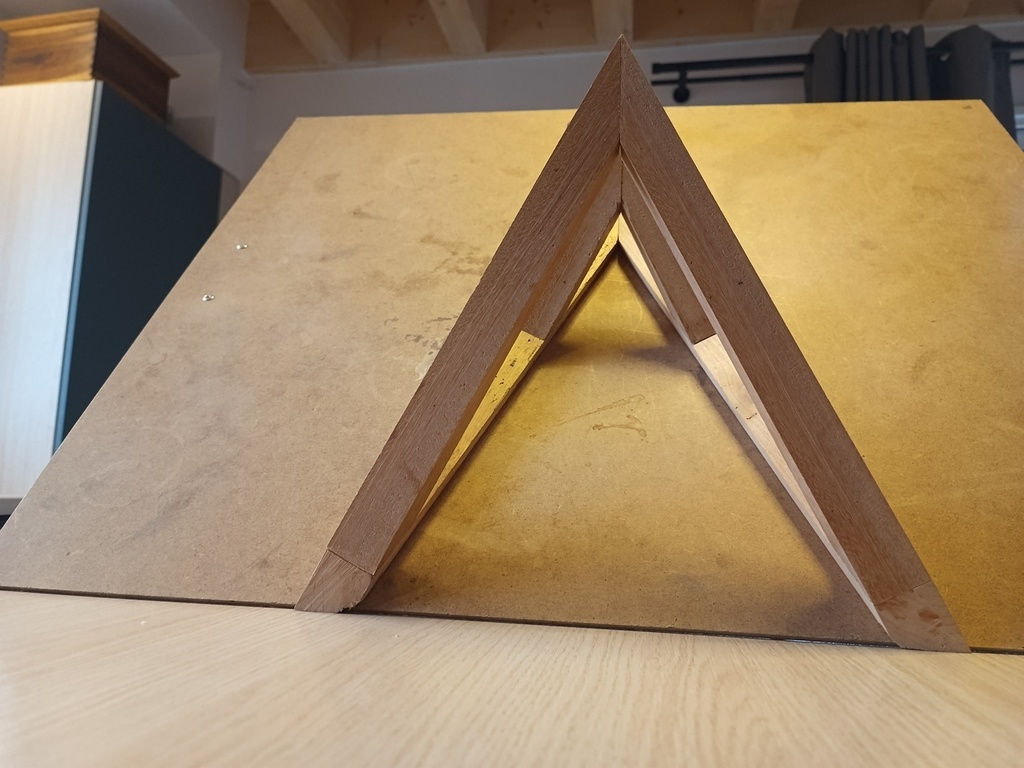

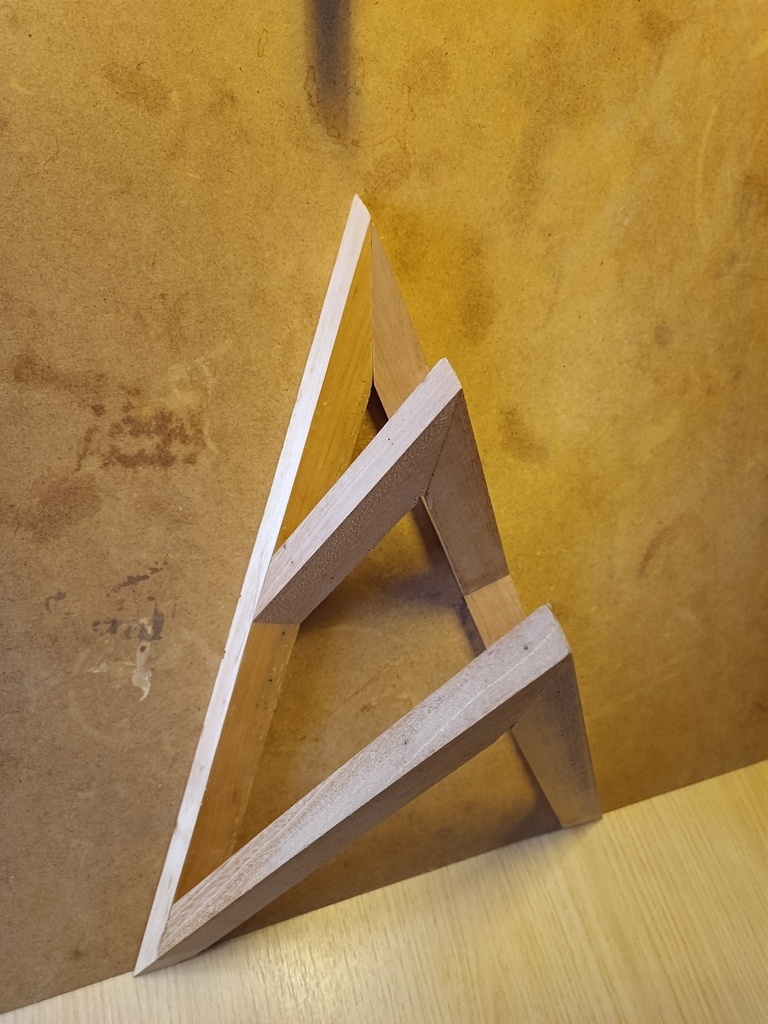

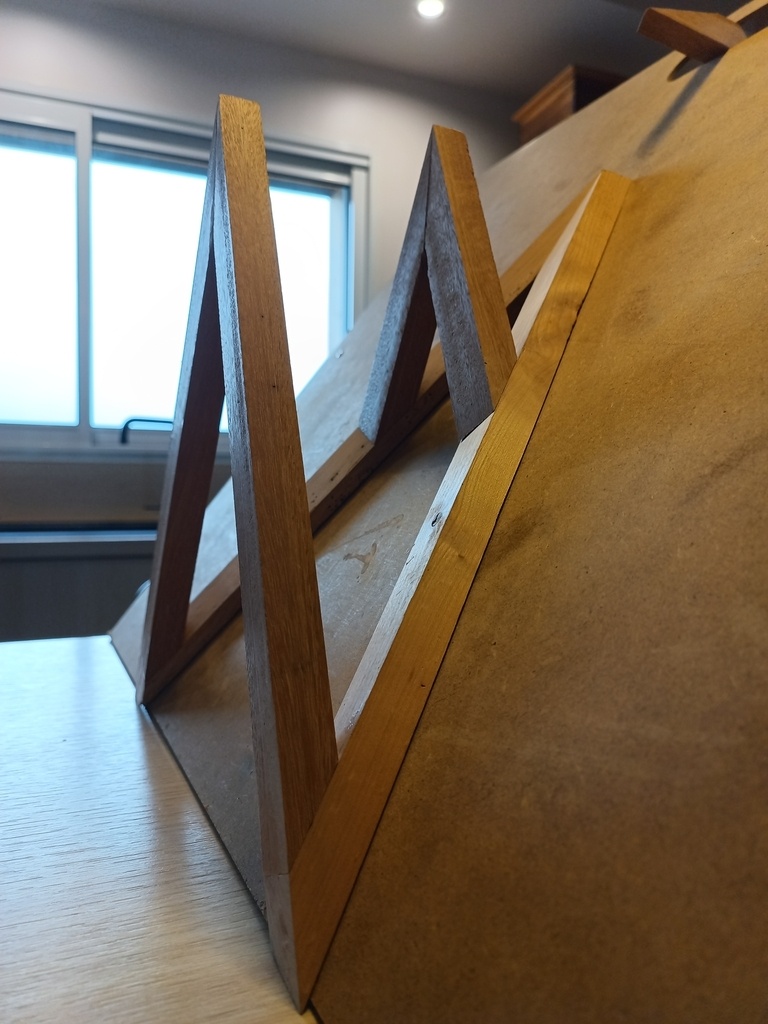

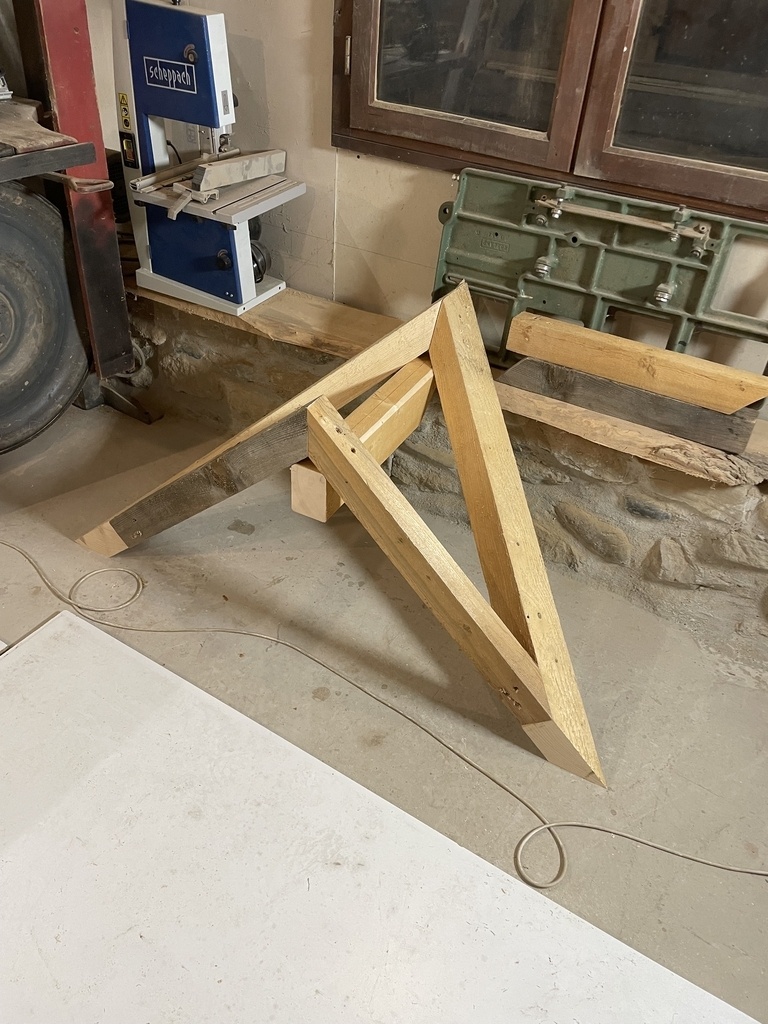

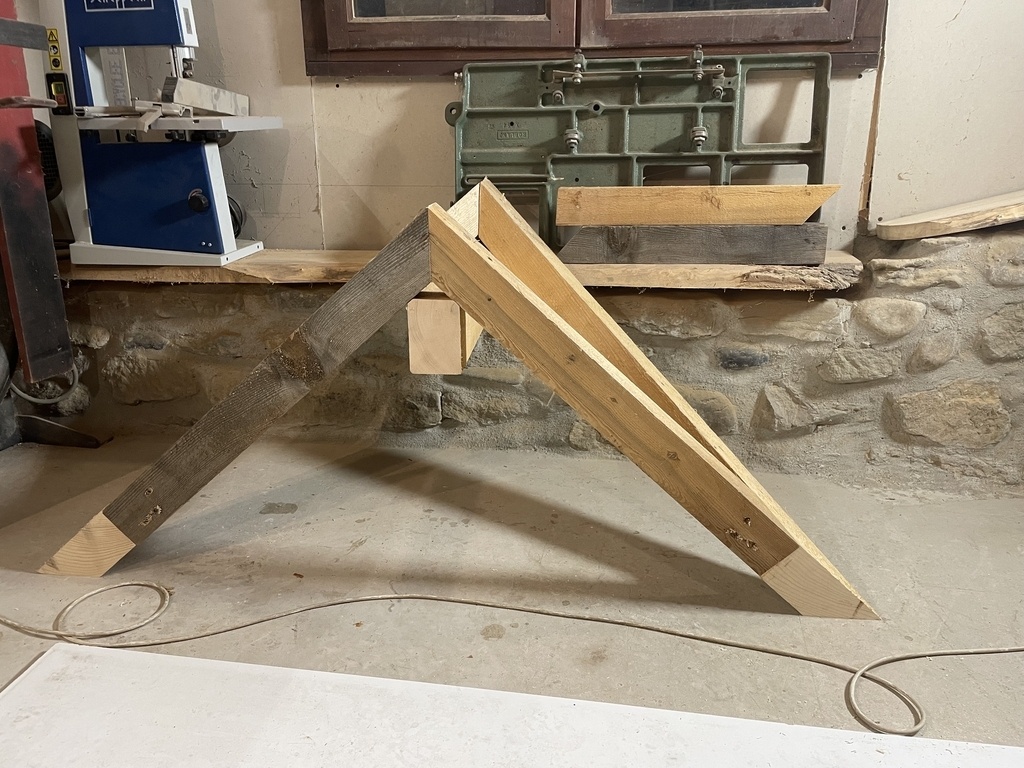

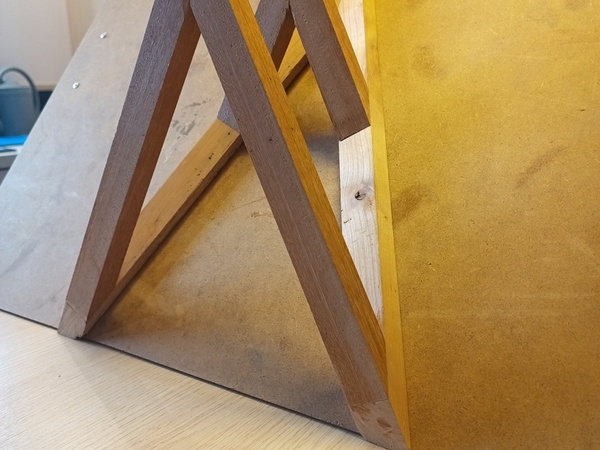

On est prêt pour tracer les bois et vérifier que cela fonctionne comme prévu!
Pour conclure :
Un sujet qui pour mon petit niveau a demandé un peu de réflexion, cependant une fois la logique assimilée il n'y a pas de difficultés particulière, et j'ai le sentiment que cela démultiplie le champs des possibles.
Je suis complètement convaincu par l'utilisation de la herse pour la recherche de coupe : moins de traits = gain de temps, gain de lisibilité, et moins de chances de cumuler les imprécisions.
A bientôt pour la suite,
Cordialement,
Jessy.
