Votre bonne vieille perceuse commence à faire des étincelles... ou sans sommation elle commence à faire des ratés, à ne plus démarrer du premier coup (ou alors refuser de tourner dans un sens), et puis peu de temps après elle ne démarre plus du tout.
Si cela vous est déjà arrivé et que vous avez jeté votre perceuse pour en racheter une nouvelle, ne lisez pas ce qui suit ! Mieux vaut rester dans l'ignorance que de se rendre compte qu'on a jeté une belle machine qu'on aurait pu remettre en route en 10 minutes pour la modique somme de 5 euros...
Liste des articles
Ouverture de la machine
Il y a mille machine différentes et autant de charbons, de supports, de manières différentes de les changer. Je viens de changer ceux de ma ponceuse, je montre comment faire pour cette machine, et souvent cela se passe à peu près de manière similaire.
Pour certaines machines, les charbons sont accessibles sans démontage (il suffit de dévisser un bouchon de chaque côté du moteur). Mais bien souvent il va falloir la démonter.
Règle n°1 : avant toute chose, on débranche la machine, que le démontage soit obligatoire ou pas.

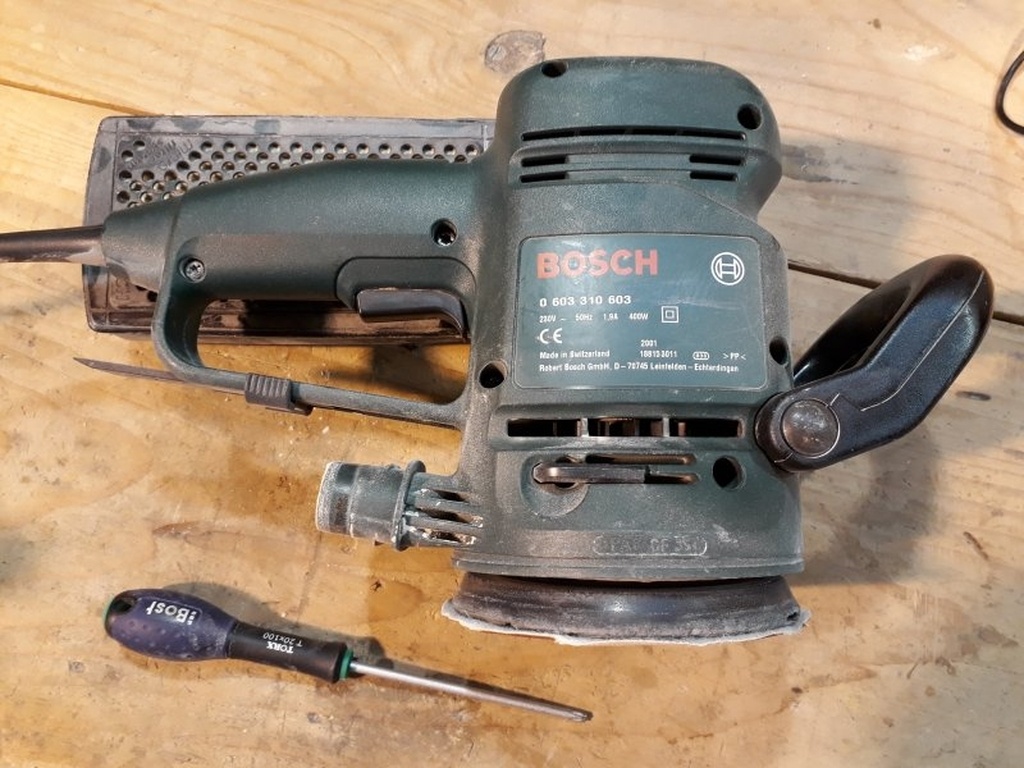

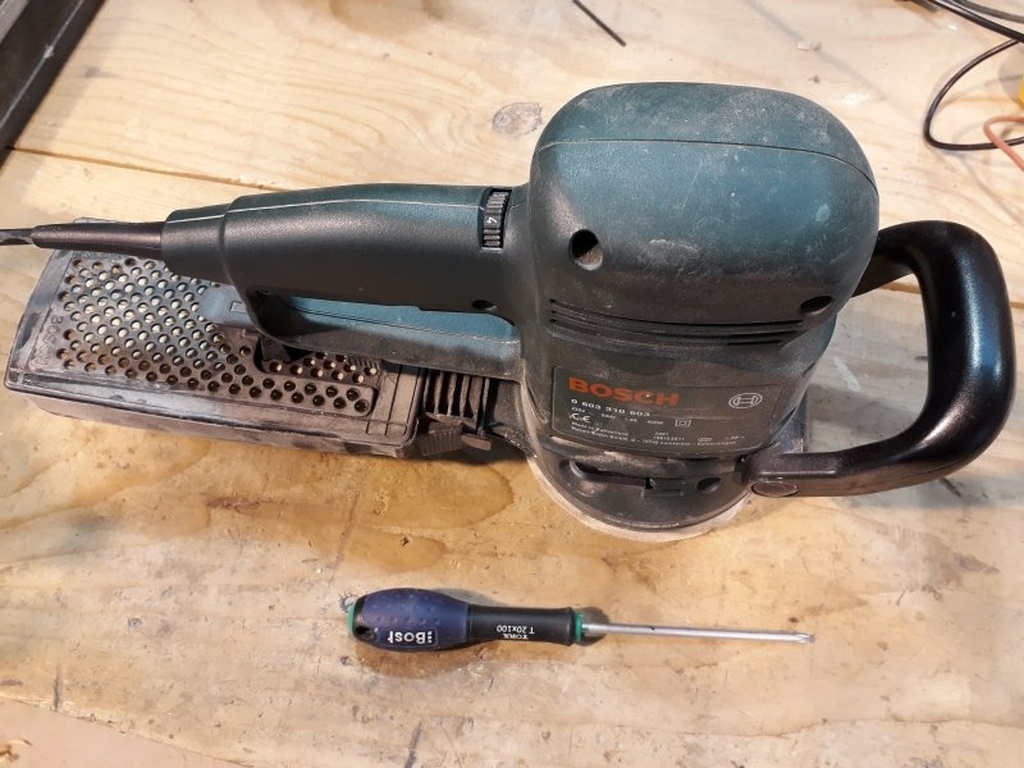

On enlève tous les accessoires, et on enlève les vis. Avec un tournevis. Sur ma ponceuse, ce sont des vis torx et on peut oublier le joli coffret avec 10000 embouts de toutes sortes, là il faut un vrai tournevis.
À noter que les vis torx peuvent, si l'on a de la chance, être enlevées avec un tournevis plat. Ce n'est pas génialissime comme méthode, mais cela peut nous sauver !
Règle n°2 : on ne force jamais !

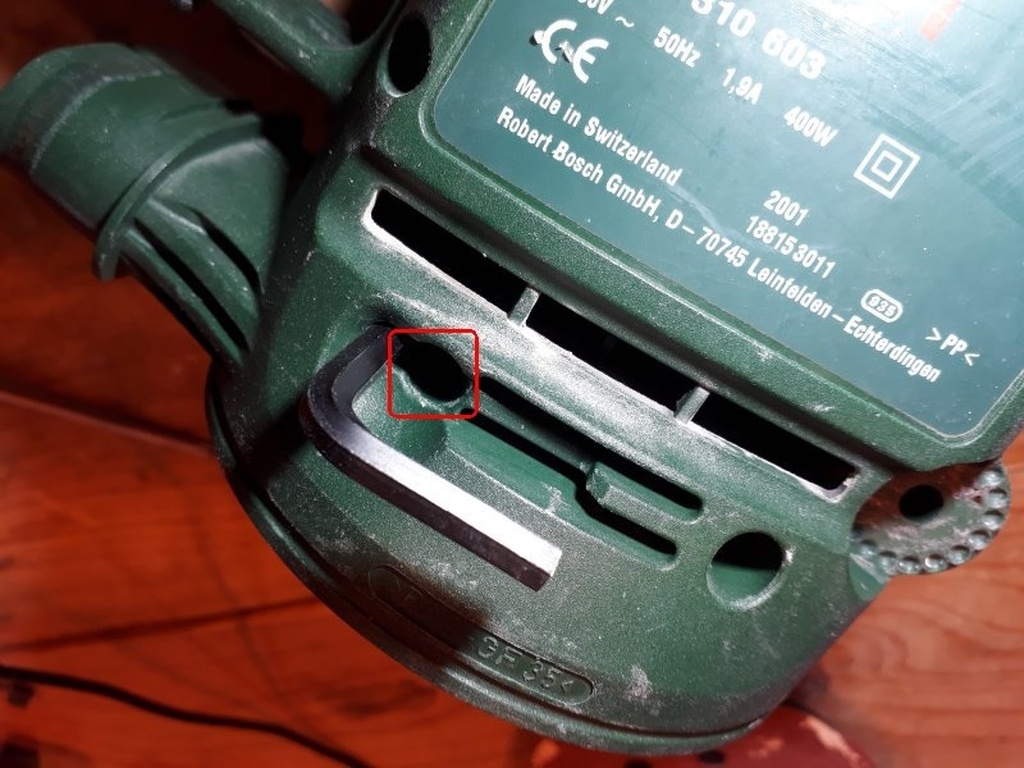

Et quand on dit "on enlève tous les accessoires", on enlève tous les accessoires ! Dans mon cas il fallait enlever la poignée, ainsi que le sabot de ponçage et le joint qui est en-dessus, et il y avait un piège ! Il fallait également enlever la clé Allen intégrée, car dans le même orifice il y a une vis !

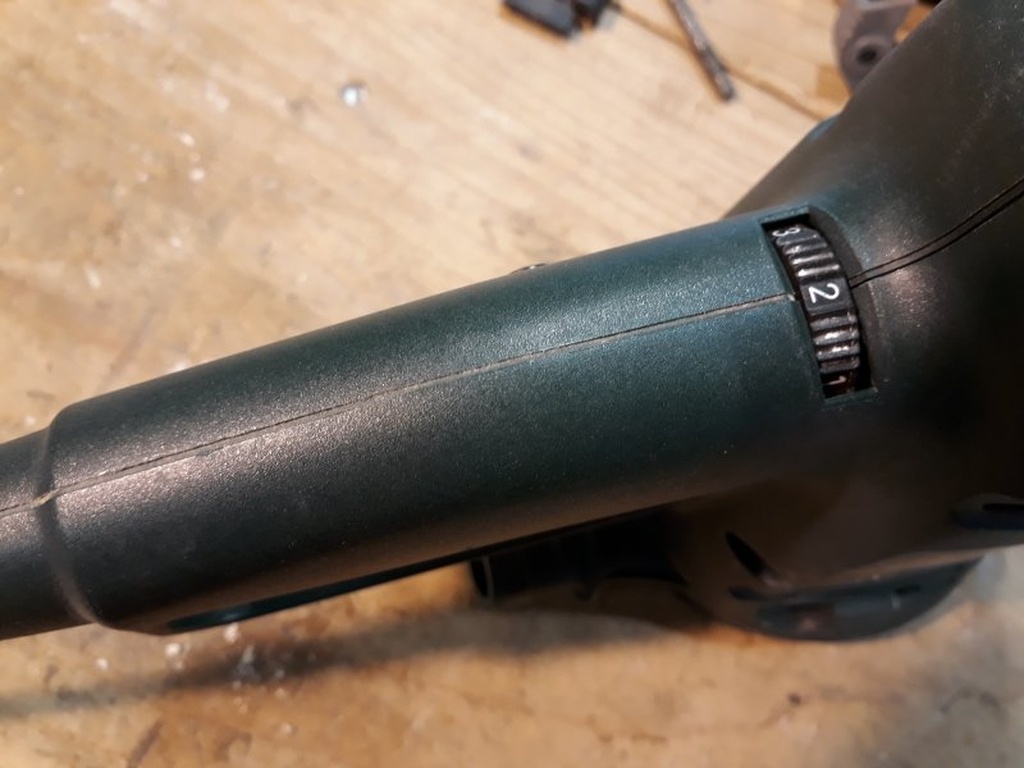

Et quand on a enlevé 7 vis sur 8, ça force mais ça ne s'ouvre pas. Donc on ne force pas, on réfléchit, on observe et on agit.
(ah ces jeunes, non mais vraiment...)

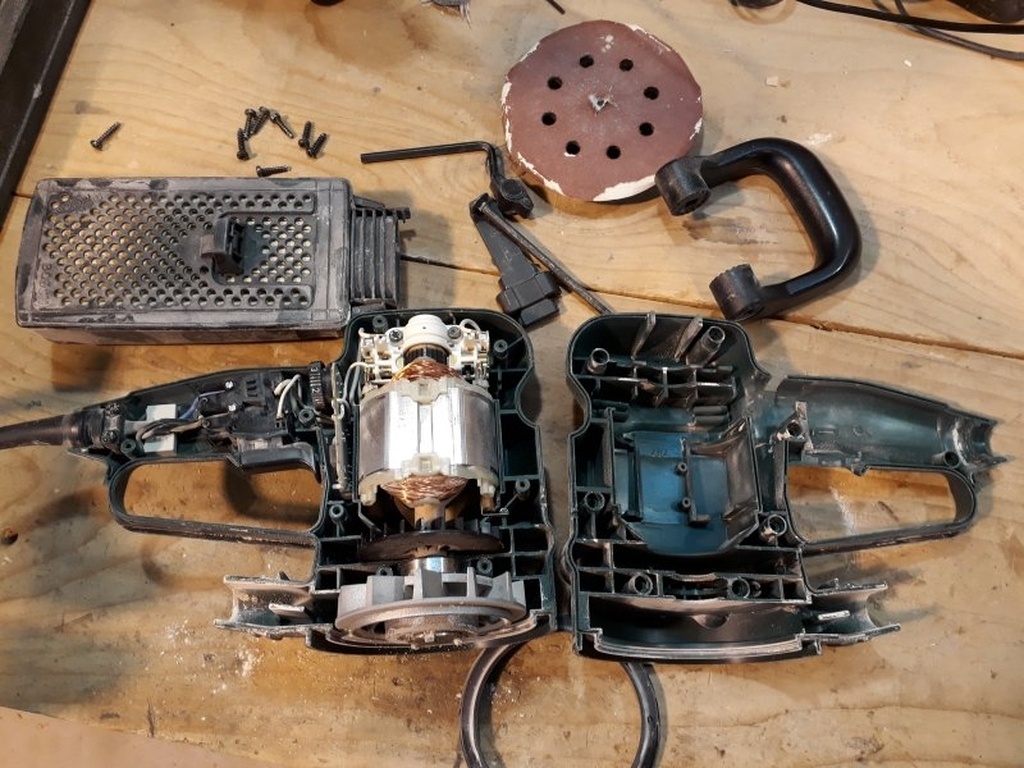

Voilà, bon, la première fois ça impressionne mais si l'on est soigneux, tout devrait pouvoir être remonté facilement.

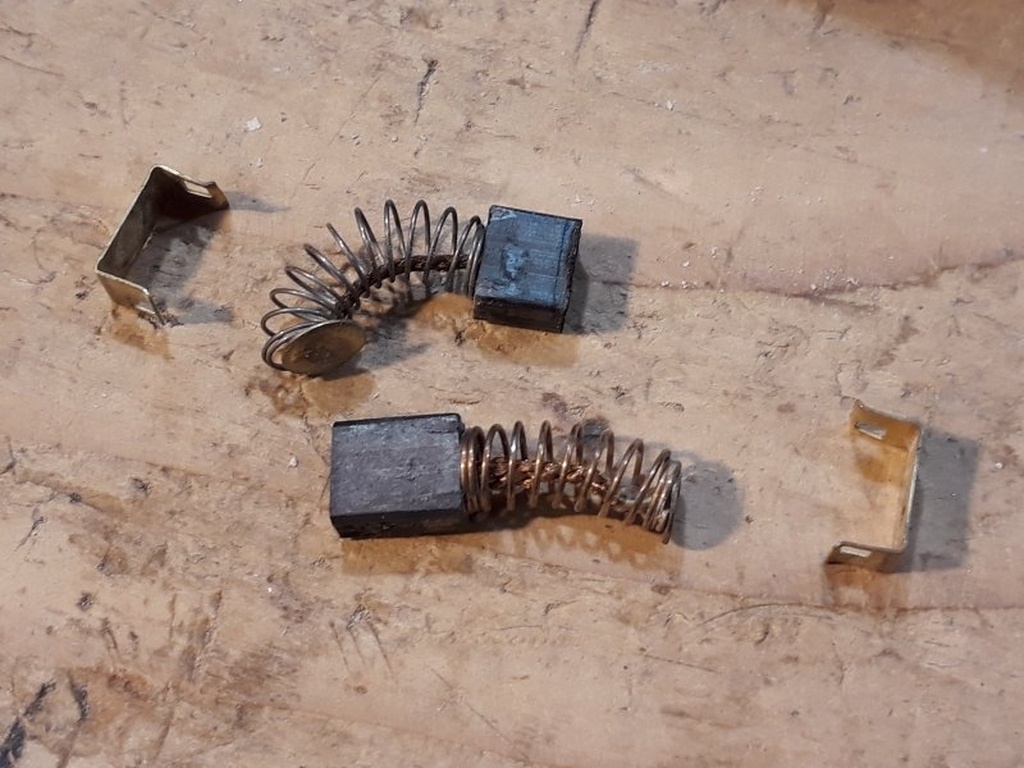

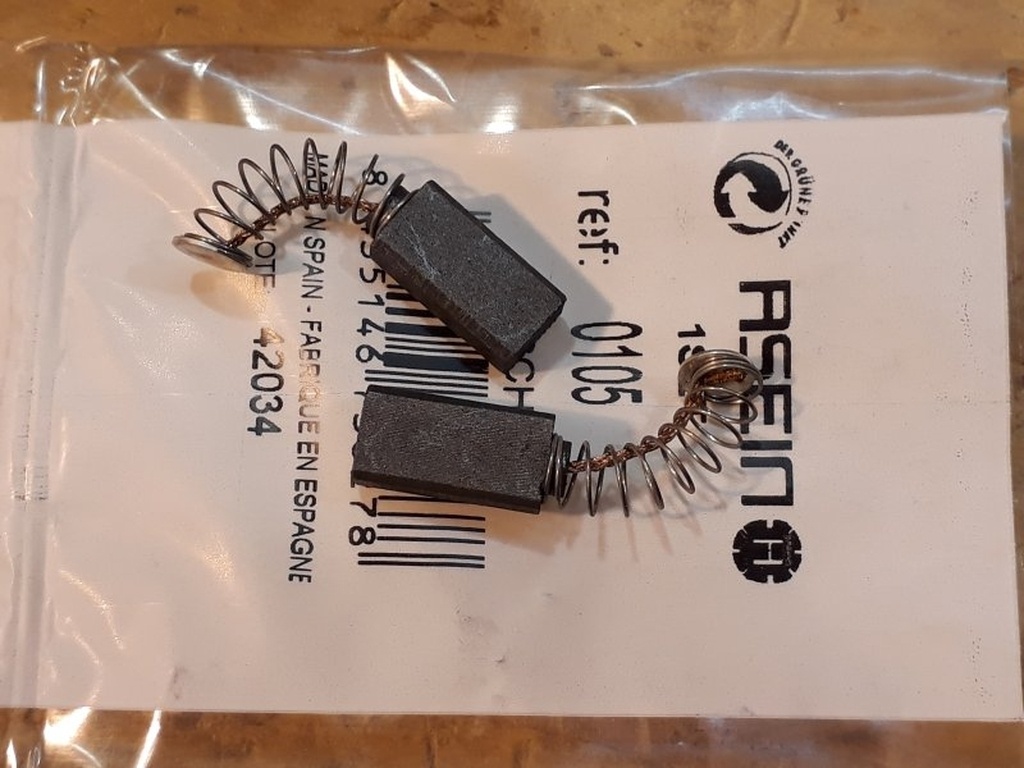

Alors les "charbons" ou "balais", c'est ceci :
Remplacement charbons
Alors déjà, c'est quoi, à quoi ça sert, comment ça marche, et pourquoi il faut les changer ?
Dans une machine, il y a un moteur. Qui tourne. Grâce à la fée électricité.
Et l'électricité arrive par un fil branché à une prise dans le mur, qui a le mauvais goût de ne pas tourner (lui, le mur, est fixe !). Et le fil aussi est fixe, et la machine aussi puisque seul le rotor tourne.
Du coup, il faut arriver à faire passer l'électricité d'un fil qui ne tourne pas à un moteur qui tourne, on se doute que ça va frotter quelque part. Il faut donc quelque chose qui frotte, mais pas trop, qui laisse passer l'électricité et qui n'use pas trop le rotor. Le graphite est un bon candidat : il est conducteur, lisse, friable, c'est lui qui va s'user et ainsi préserver le rotor.

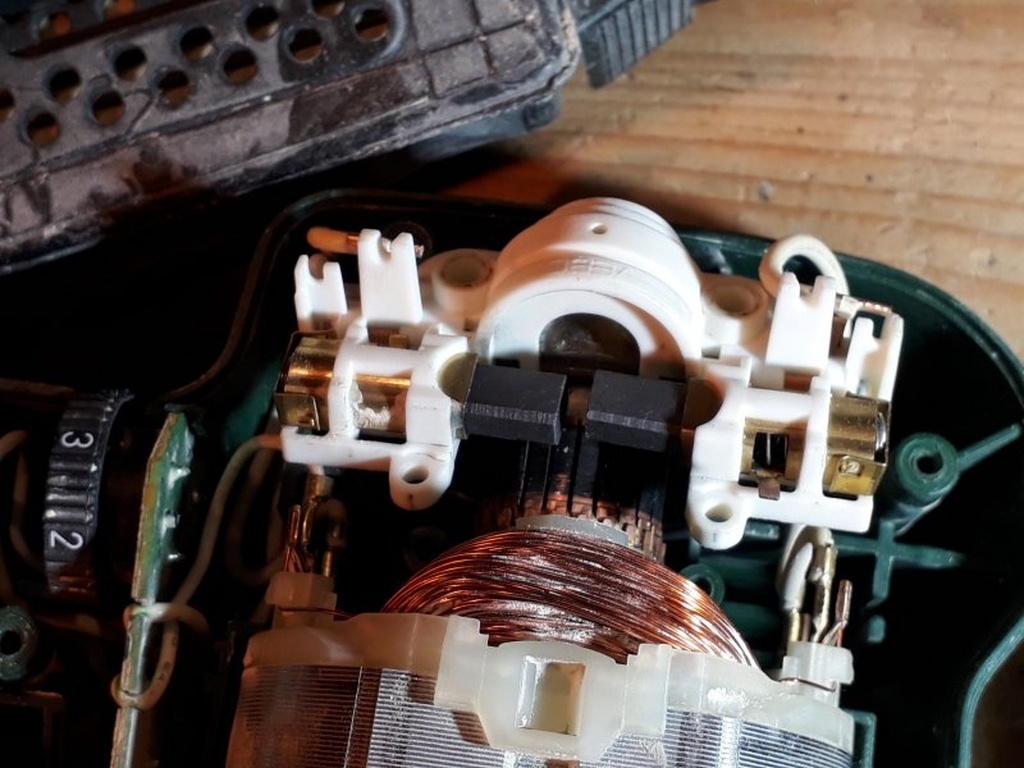

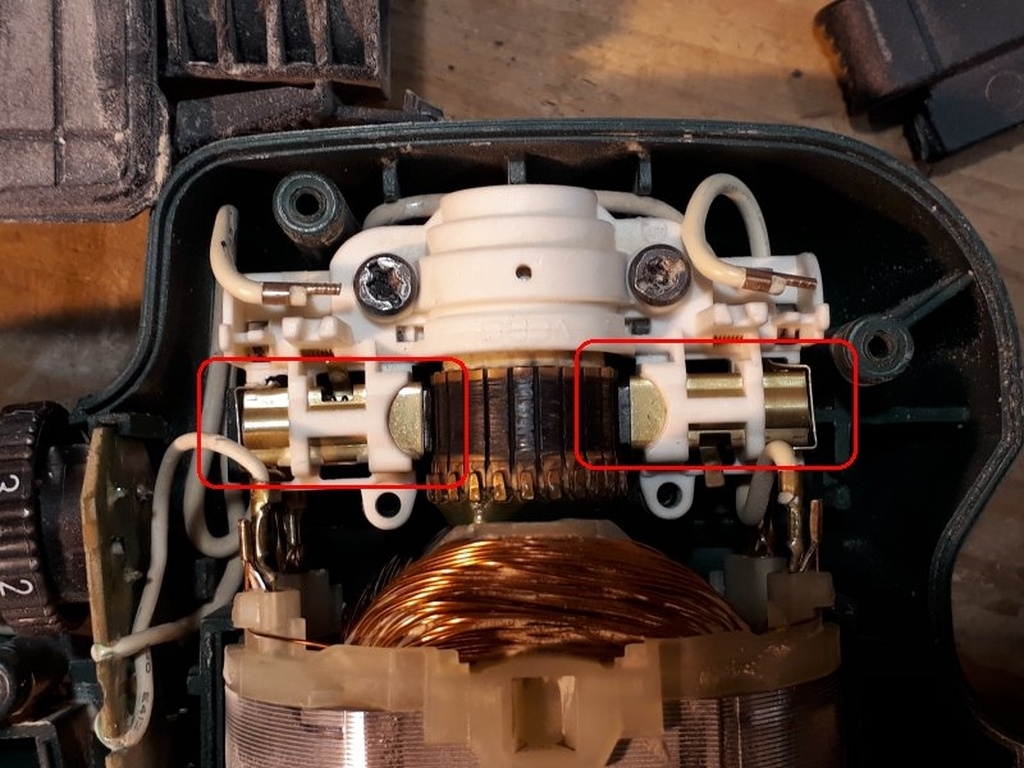

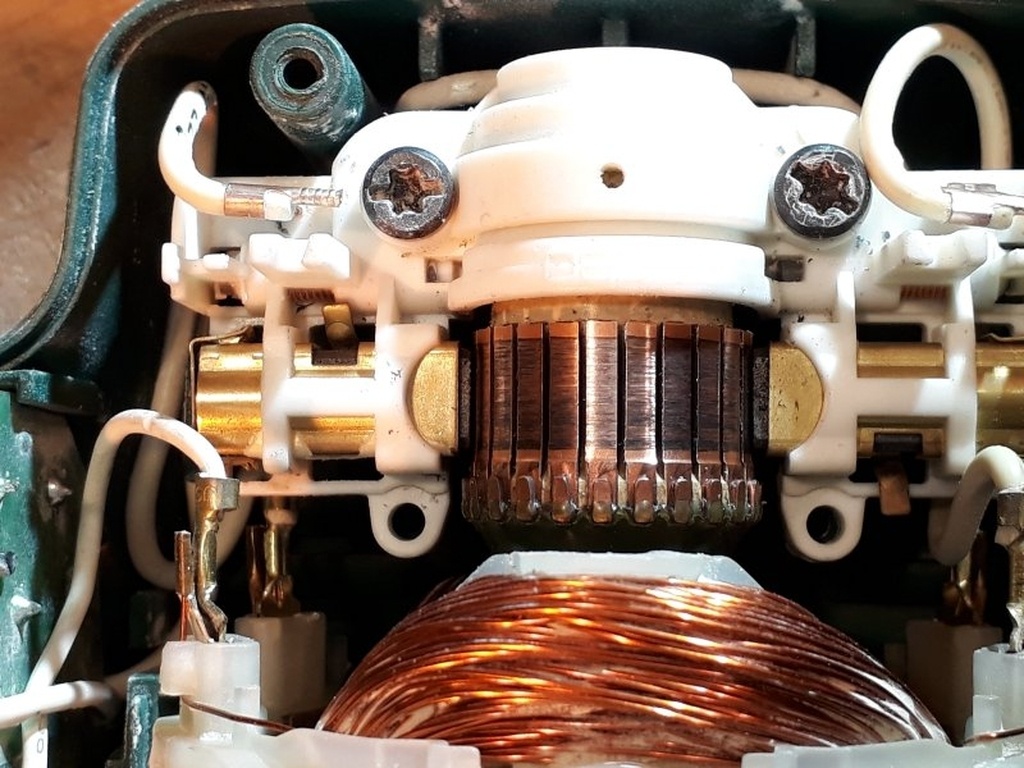

Sur la photo, on voit deux jolis "charbons" qui dépassent légèrement de leur logement en laiton. Celui de droite sort d'environ 2 mm, celui de gauche est à peine visible. C'est parce qu'il est top usé, il ne touche plus le rotor, ce qui explique que la machine ne tourne plus.
C'est pour cela qu'il faut les remplacer, et sur cette machine (je l'avoue, de ma marque favorite), je trouve que c'est plutôt bien fait : il faut encore enlever les deux vis du support blanc et tirer celui-ci vers le haut pour rendre les charbons accessibles.
Et sur ce modèle, déclipser les "bouchons" en laiton pour extraire les charbons.
NB : nous voyons bien les ressorts qui servent à pousser (suffisamment mais modérément) les charbons sur le rotor, nous voyons aussi le charbon de gauche qui s'est usé plus vite que celui de droite. Bien sûr, on change les deux d'un coup.

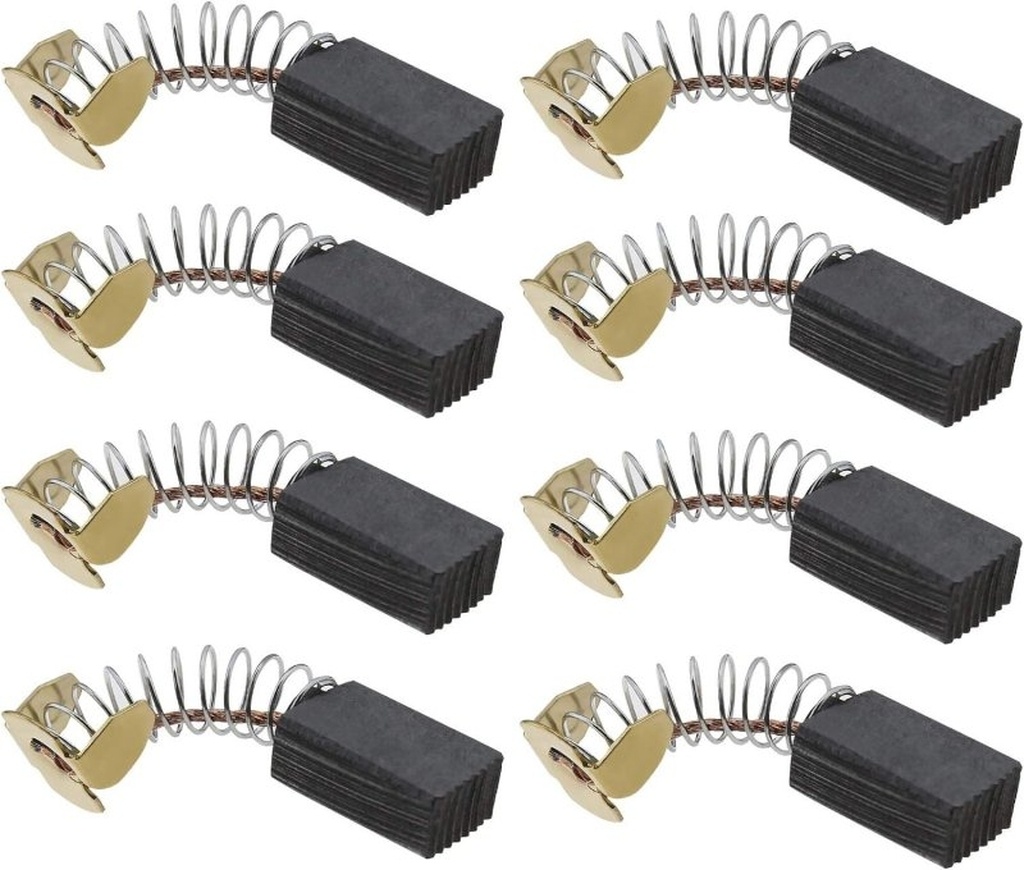

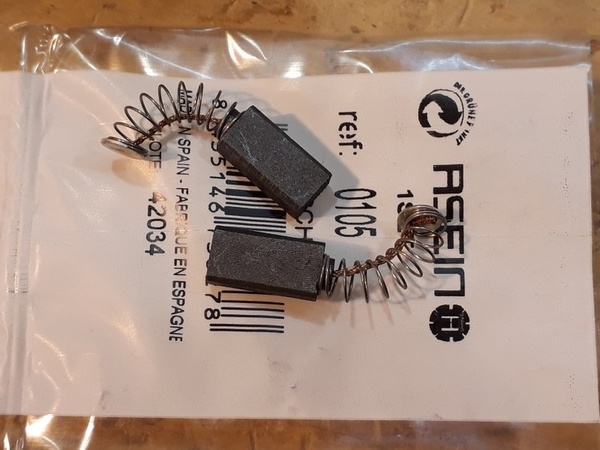

En après, eh bien, il faut en trouver des neufs !
Règle n°3 : trouver des charbons à prix raisonnables
- Où les trouver : au SAV d'un magasin, chez le fabricant, sur internet...
- Combien ça coûte : pas cher.

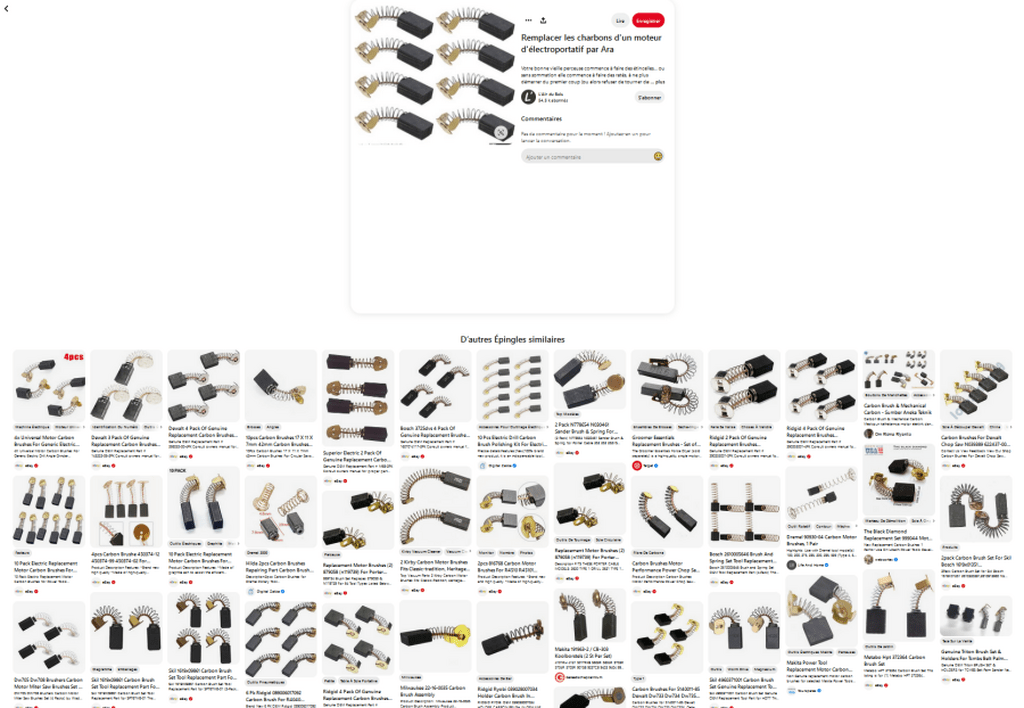

La plupart des fournisseurs sur le web proposent mes charbons à une vingtaine d'euros. Alors je ne veux pas faire le vieux con mais quand même... Des charbons neufs, ça pèse :

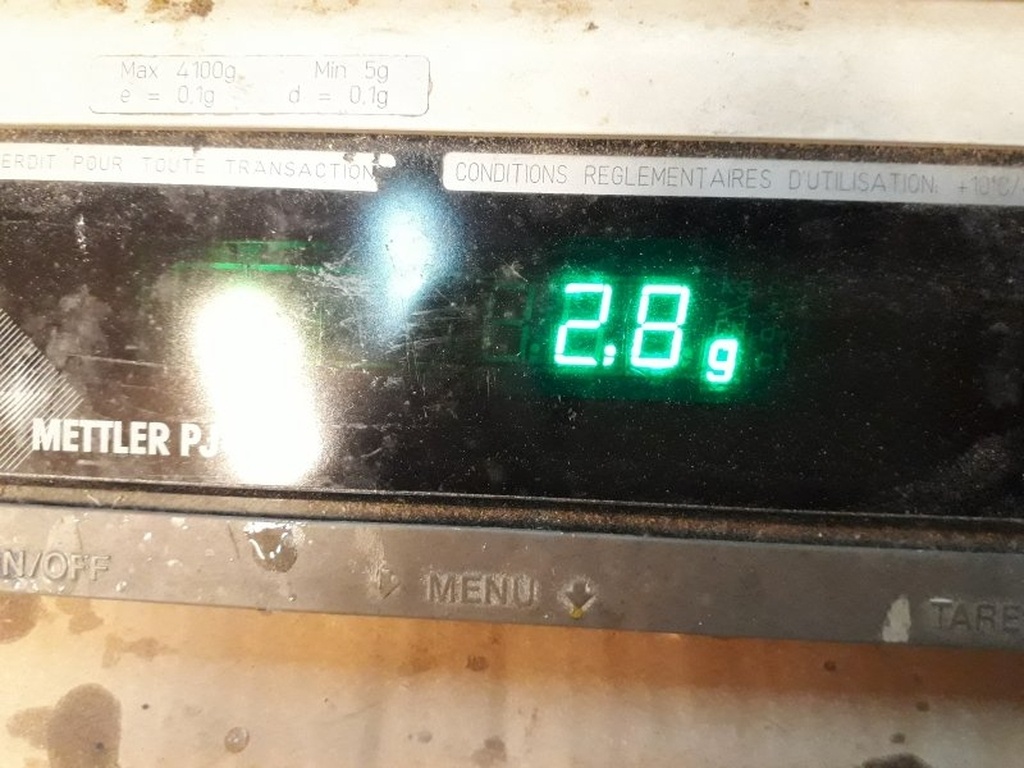

Et quand je fais la division, je trouve 7142,85€ le kg. Je reconnais que c'est moins cher que l'or (à peu près le dixième du prix), mais pas loin du prix de l'héroïne donc je pense que les fournisseurs abusent. J'ai fini par trouver un fournisseur à 4,50€ la paire de charbons, c'est correct.
J'en ai pris 5 paires pour diluer les frais de port, sachant que sur ma marque d'électroportatif favorite, beaucoup de machines partagent la même référence de charbons (quand c'est bien il faut le dire !).
À noter que ce qui compte, ce sont les dimension de la section (ici, 5 et 8 mm), et que la longueur importe moins. Si les charbons d'origine font 15,5mm de longueur et que j'en trouve à deux fois moins cher en 14,5, cela m'ira très bien.
Pour le remontage, je n'ai pas pu faire de photo du geste clé car il faut ses deux mains pour remettre le support à sa place sans abîmer les charbons. Maintenir les charbons enfoncés pendant qu'on enfonce le support.

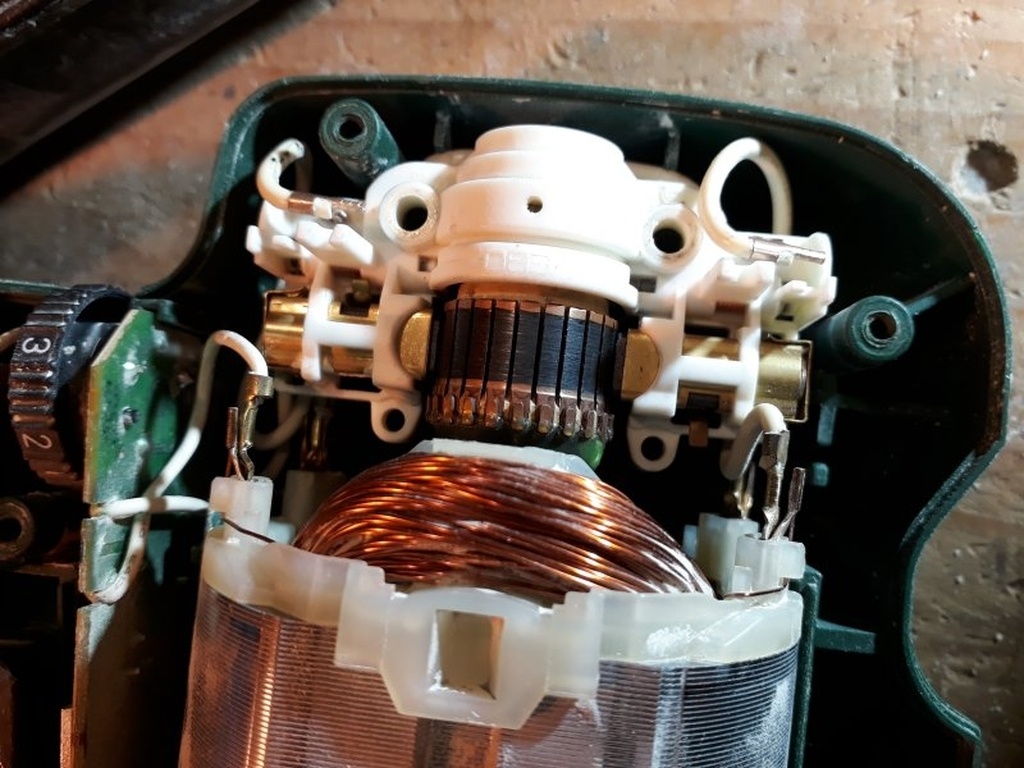

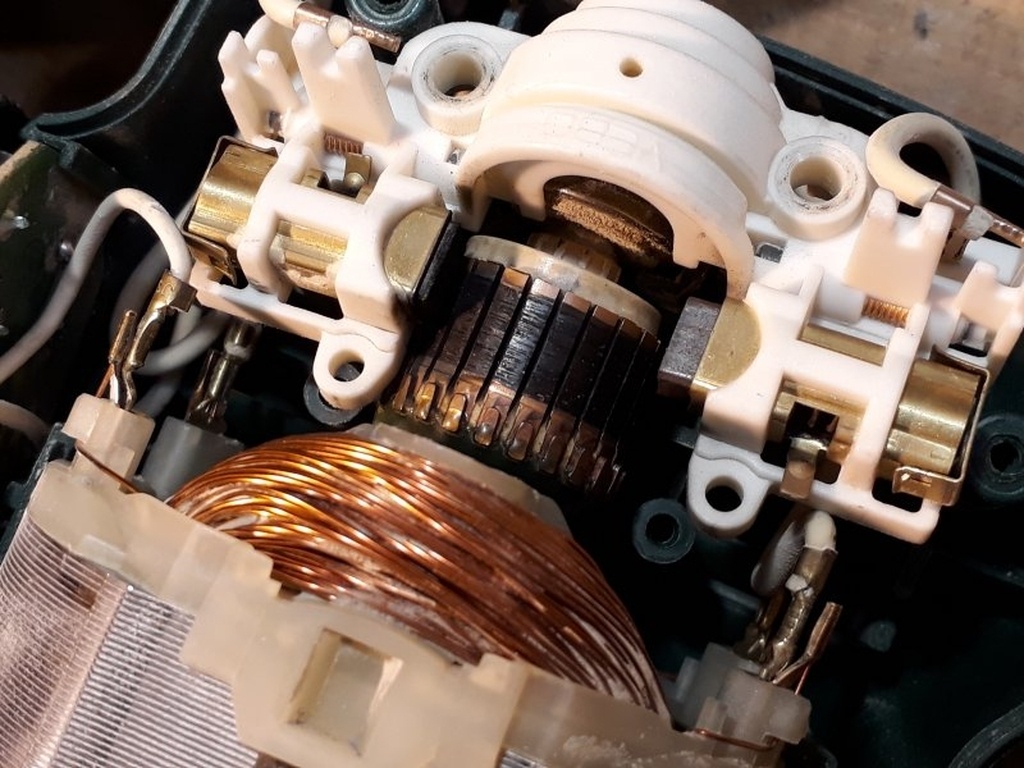

Au passage, nous voyons sur la photo ci-dessus qu'après 20 années de bons et loyaux services (c'est la première fois que je change les charbons sur cette machine), le collecteur est très encrassé par le graphite. Et qu'un nettoyage pourrait s'entendre...
J'ai donc essayé :
- L'essence E (inefficace),
- L'essence F (inefficace),
- L'alcool à brûler (inefficace),
- L'essence de térébenthine (inefficace),
- Le white spirit (inefficace),
- L'acétone (inefficace),
- Youtube (inefficace).
Il faut dire que pour diluer du charbon, il n'y a pas grand chose...
Petite précision sur le dernier essai (YT) : tapez "nettoyer du charbon sur un collecteur" et prenez la première vidéo que vous trouvez, dont le titre est "Nettoyer ou réparer les Balais (Charbons) d'un moteur", ça fait envie, non ?
Bon déjà 8 min 36 de vidéo pour savoir quel produit utiliser, c'est raide ! Perso je ne peux pas, donc je zappe en espérant trouver en moins d'une minute, en me doutant que ça va se passer vers les deux tiers. Pas que je sois pressé, mais perdre de la vie (c'est précieux, la vie !) à regarder deux loulous bricolouiller dans leur garage en faisant de l'humour de bidasse... il n'y a qu'à regarder la première image de leur vidéo, ça donne le ton !
(vous me direz, si je critique à ce point, je n'ai qu'à ne pas regarder, et si je regarde, c'est bien que ça m'intéresse...) oui.
(non, je n'ai rien pour me défendre)
(mais enfin 8 min 36, je ne peux pas)
(si vous voulez voir le massacre, allez-donc à la 5ème minute et 10 seconde de leur vidéo... ça vaut le coup !)
Règle n°4 : on ne perd pas de la vie à aller voir des vidéos inutile, on trouve tout de suite les bonnes idées ou on s'abstient !

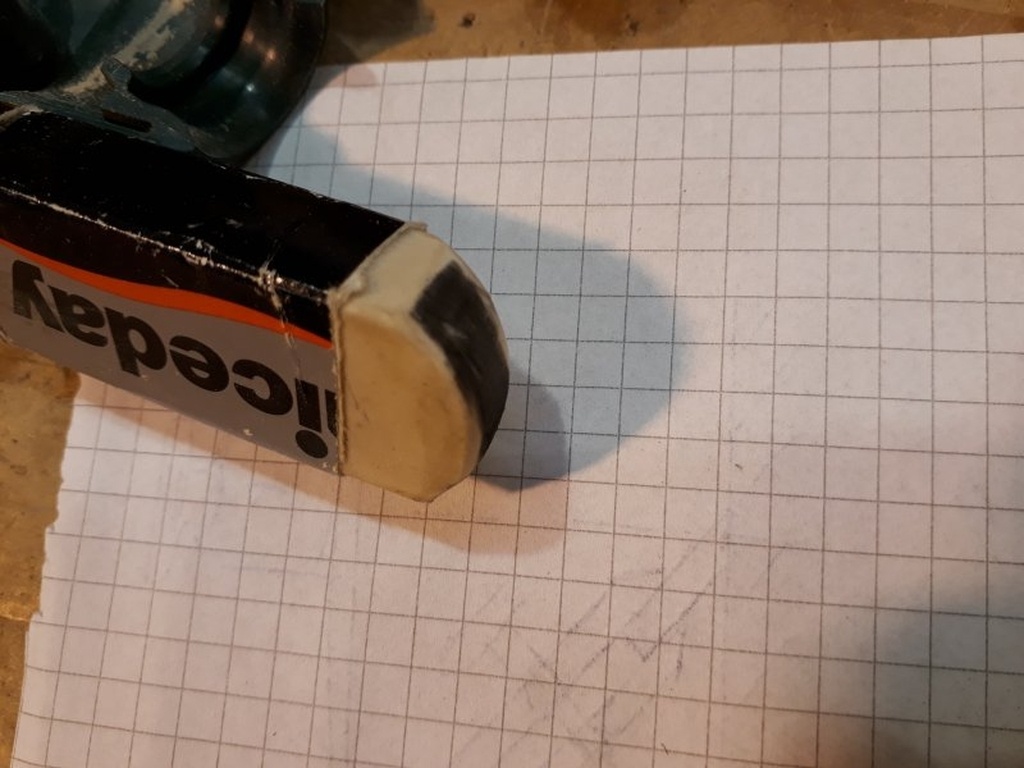

Et la bonne idée, c'est la gomme ! Avec quoi on nous a appris dès l'école primaire à enlever du graphite ?

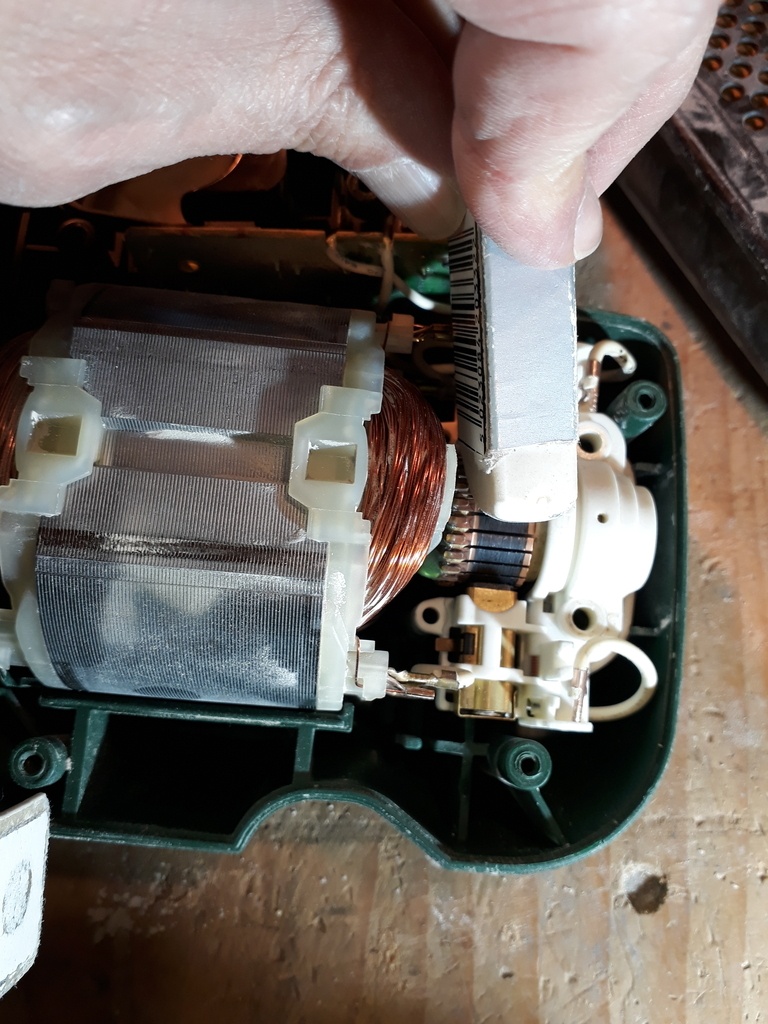

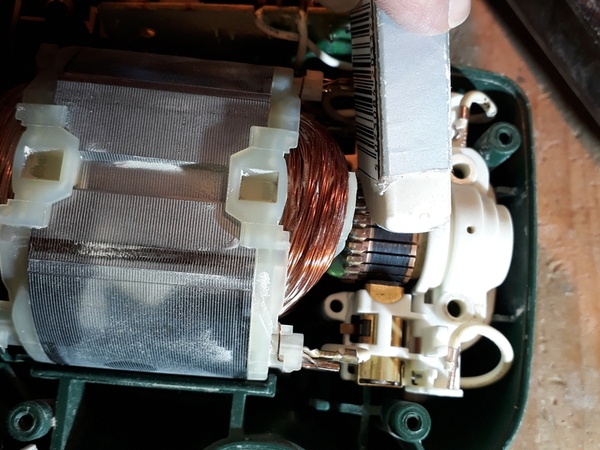

Voilà : d'une main on tient la gomme, de l'autre on tourne le rotor. Et très souvent on nettoie la gomme en la frottant sur du papier.

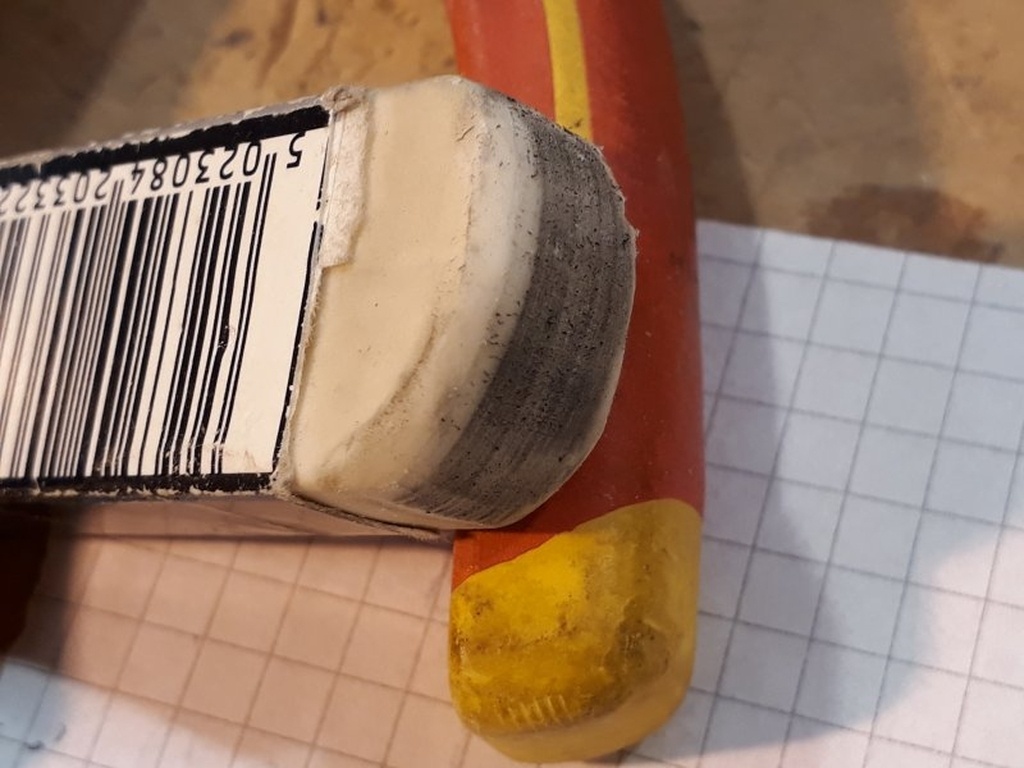

Et un beau jour, la gomme est moins sale...
...et pour cause, le rotor aussi.
Certes ce n'est pas parfait, mais ce sera largement acceptable pour les vingt prochaines années.
Règle n°5 : si l'on veut prendre soin de son matériel, le papier de verre abrasif et la paille de fer qui va laisser des fibres partout dans le moteur, on laisse ça aux pingouins de YT.
NB : ne pas oublier les vis du support blanc, à serrer "à fond mais pas à bloc", comme disait mon grand-père.
Remontage

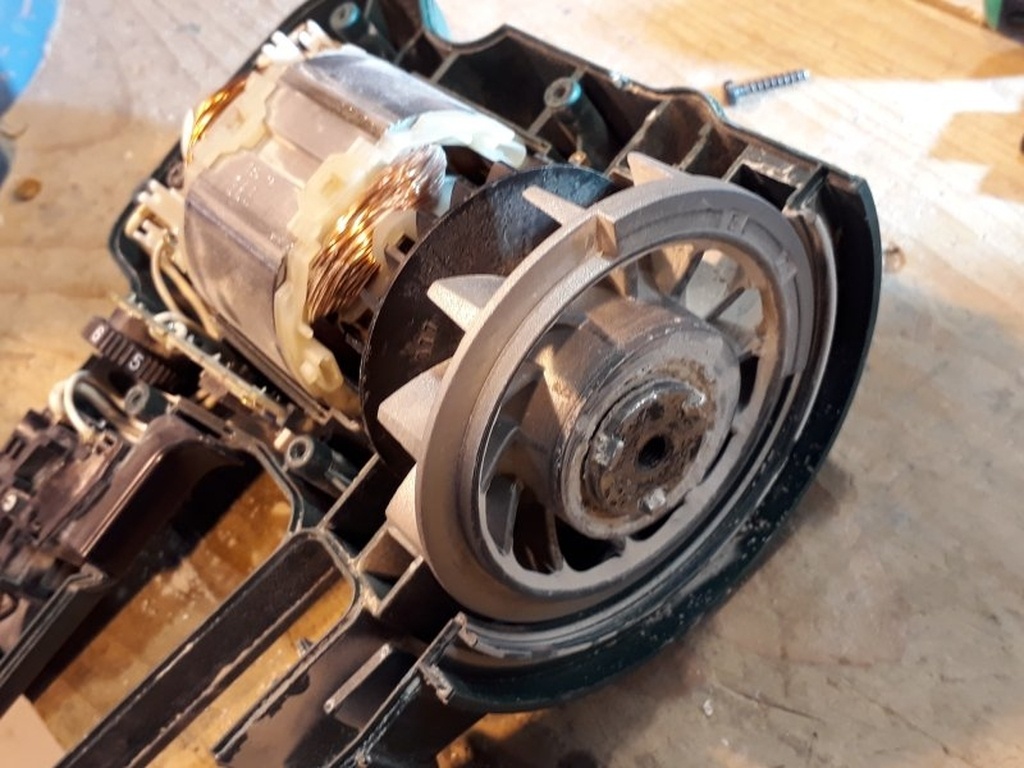

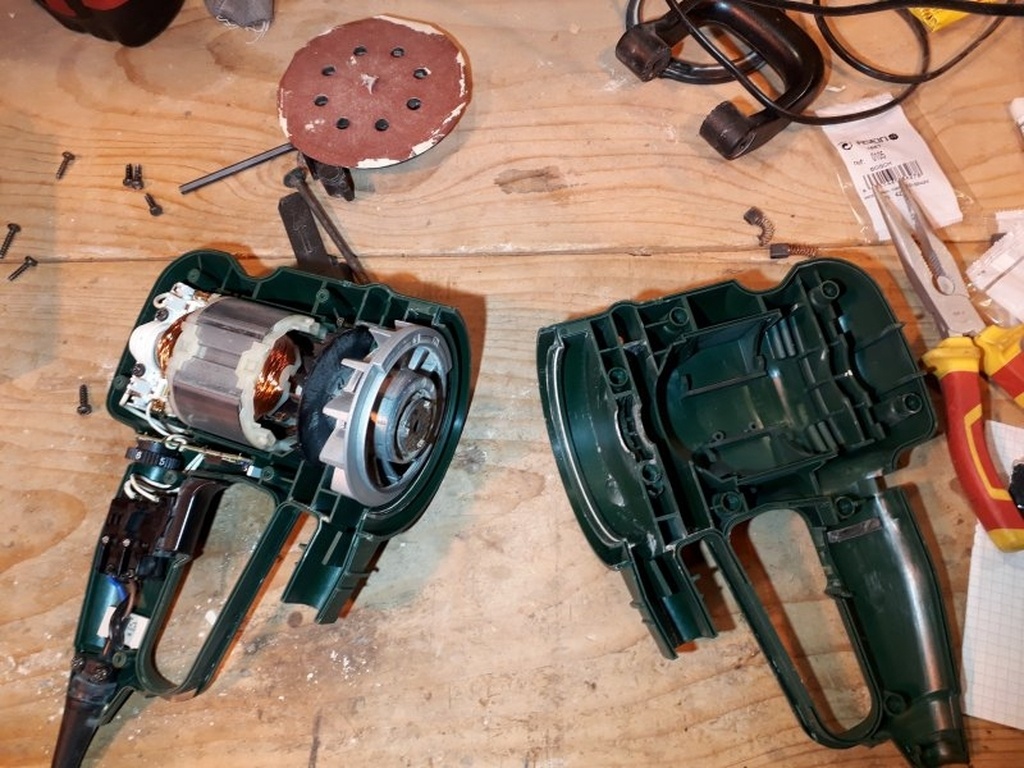

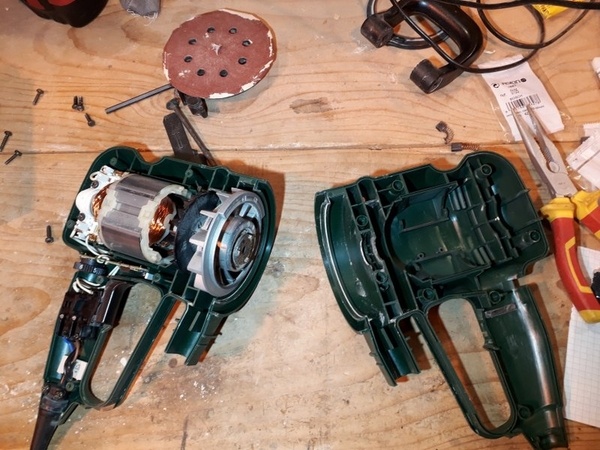

Voici donc notre machine prête à remonter. Mais pas très propre.
Avant de la remonter :
- Un coup de soufflette "modéré" pour enlever la poussière
- S'il y a de la graisse, il peut être bon de l'enlever, dégraisser, et remettre de la graisse neuve (dans cette machine il n'y en a pas)
- Contrôle du jeu dans les roulements (pas de jeu inquiétant)
- Contrôle visuel général, pas de dur mécanique lors de la rotation, pas de fils abîmés ou pincés, pas de connecteur oxydé ou carbonisé, pas de casse (par exemple, de pales du ventilateur, j'ai déjà vu cela sur une meuleuse)

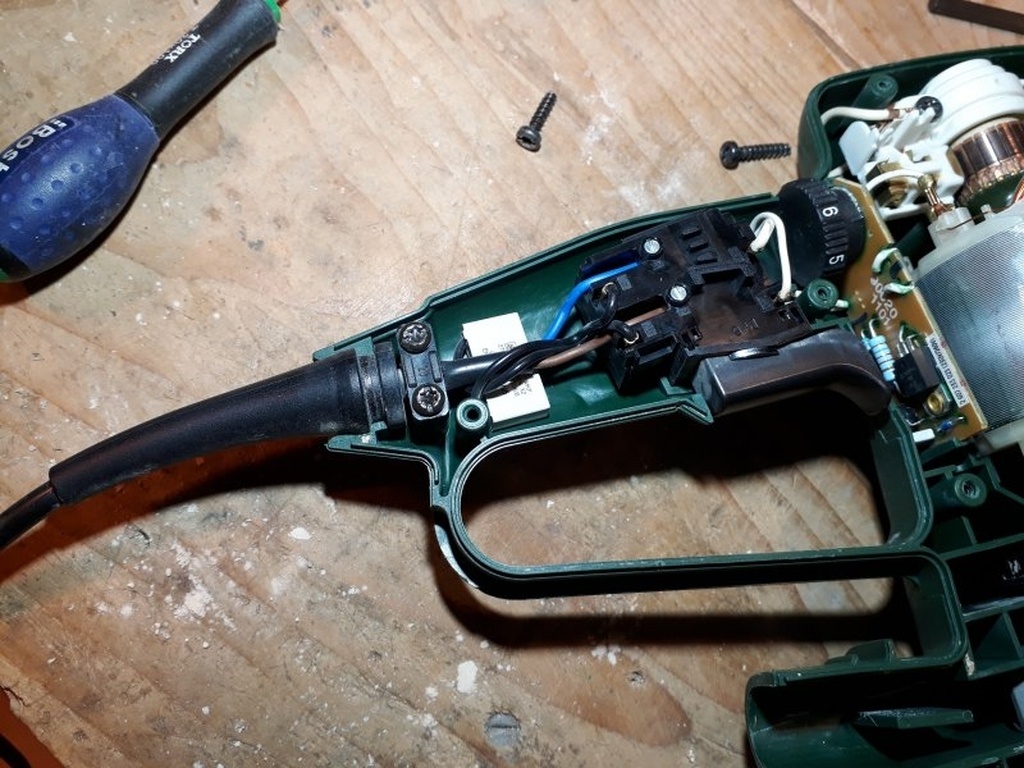

Contrôle du câble d'alimentation : ici il n'est pas plié.
Et donc l'ensemble est prêt à être remonté.
Règle n°6 : on ne force jamais !
On approche les deux capots et après avoir trouvé l'emboîtement ça doit faire "clac". Si cela résiste, s'il faut appuyer, si c'est élastique, c'est qu'il y a quelque chose qui cloche. Par exemple un fil coincé dans un logement de vis. Si tout va bien, la jonction est propre (sur la photo ci-dessus, aucune vis n'est encore mise).
C'est le moment d'essayer les boutons de marche, de maintien en marche, le réglage de vitesse, vérifier que tout fonctionne normalement et s'arrête bien en butée. Ensuite remettre les vis et repli de chantier. Et rebrancher la machine pour l'essayer, mais sans surprise, elle redémarre au quart de tour.

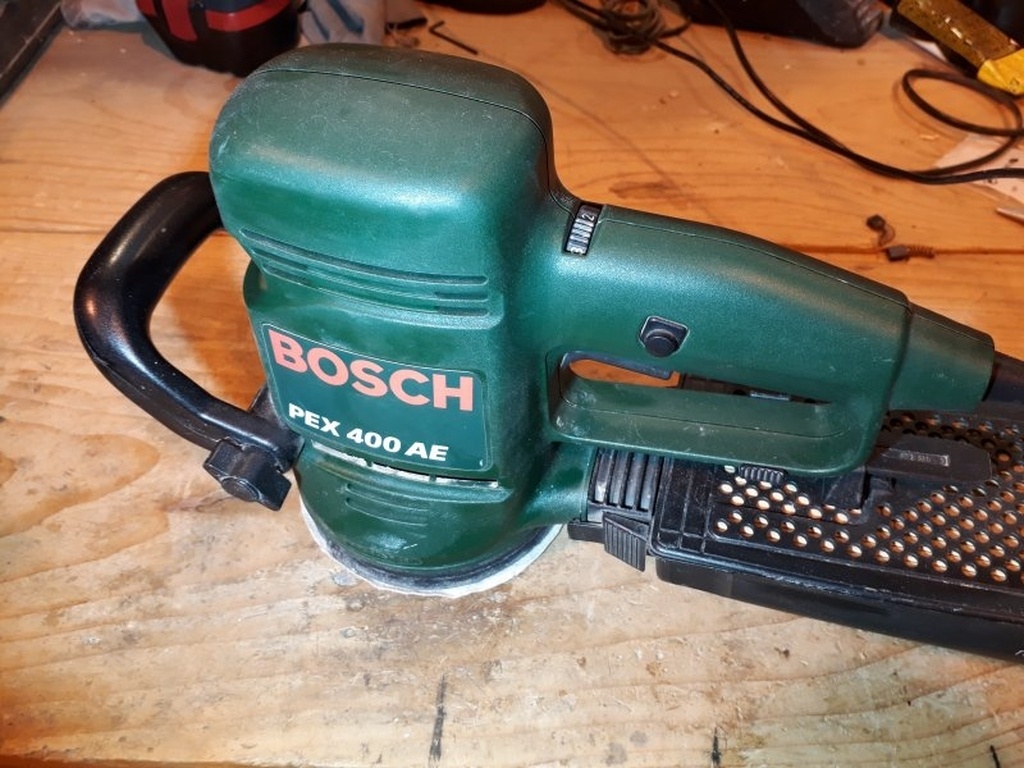

Un coup de chiffon humide et voilà une machine presque neuve !
Ceci est valable pour la grande majorité des moteurs électriques, et pas seulement de l'outillage électroportatif : aspirateur, batteur à œufs... La plus grande difficulté étant, pour l'électroménager, de démonter l'indémontable. Mais au final, ce qui prend le plus de temps, c'est de trouver la bonne référence des charbons et de les commander.
Ensuite, c'est reparti pour 20 ans !
Deux petits conseils de Maître @Fennec
Penser aussi à 2 petites astuces.
AU DÉMONTAGE
Il arrive parfois que toutes les vis repérables dans leurs puits moulé de la coquille ont bien été dévissées et se sont toutes extraites de leur trou-trou. Mais la carrosserie de "l'huitre" refuse toujours de s'ouvrir ! Même avec la pointe du couteau à huitre ou du tournevis haddock faisant levier au niveau des clips de verrouillages à la périphérie.
Allez donc voir sous l'étiquette de "l'ostréiculteur producteur", car bien possible que le trou d'une vis vicieuse y soit souvent cachée. Bien sûr, adieu la garantie (mais au bout de 10 ou 20 ans !:-)
Pour les "trucs-électro-motorisés" qui se posent à plat sur un bureau ou un espace cuisine, c'est sous les patins anti-glisse qu'il faut souvent y aller voir.
AU REMONTAGE
Les trous qui vont accueillir le filetage des vis lors de leur moulage originel sont lisses. C'est la vis neuve, lors du montage de la machine en usine, qui va créer son propre filetage.
Lorsque vous allez remonter votre machine, NE VISSEZ PAS d'emblée les vis à la visseuse. Au contraire, et très délicatement, avec le tournevis musculaire, DÉVISSEZ les lentement en appuyant légèrement, et jusqu'à entendre ou sentir dans vos mains expertes, le tournevis qui s'enfonce d'un demi petit millimètre avec un petit "cloc".
C'est le cri de la vis, toute satisfaite de retrouver le début de l'entrée de son nid en colimaçon. Alors là, vous pouvez la visser, au tournevis, ou à la visseuse avec le limiteur de couple au minimum. Puis toujours, finir de serrer à la main, sans outrager le plastique, de votre poigne vigoureuse.
Méfiance, lorsque vous vissez ainsi à la main, si l'une ou l'autre (des vis), et dès le début, est plus dure que ses copines, c'est que cette vis n'a pas retrouvé son colimaçon, et est en train de s'en forer un autre en détruisant l'originel. Stop, pas plus loin, reprenez délicatement à " Lorsque …"
