Comme beaucoup de propriétaires de Lurem Optal/Maxi 26, je dois faire preuve de débrouille pour maintenir cette machine en état de fonctionnement. Cette fois c'est la poulie qui ne tournait plus. La raison : les créneaux en plastique on finit pas se limer avec le temps.
Voici un fil de discussion à ce sujet sur le forum Metabricoleur:
Poulie de réduction Lurem Maxi 26 plus
Liste des articles
Conception et découpe d'une entretoise

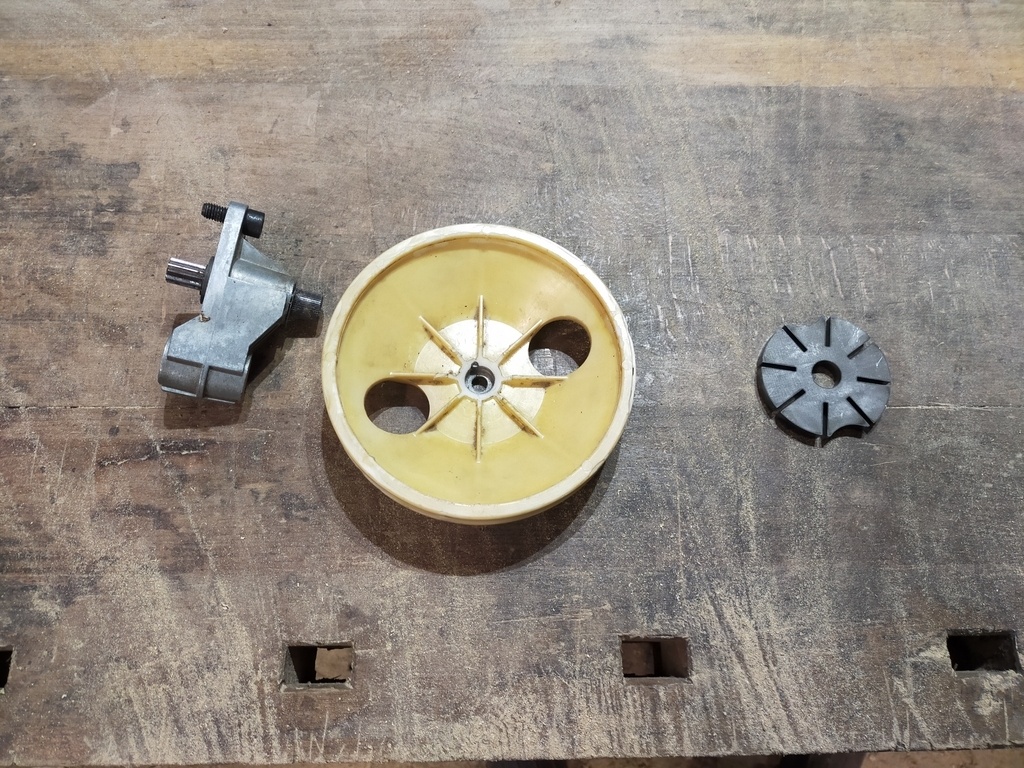

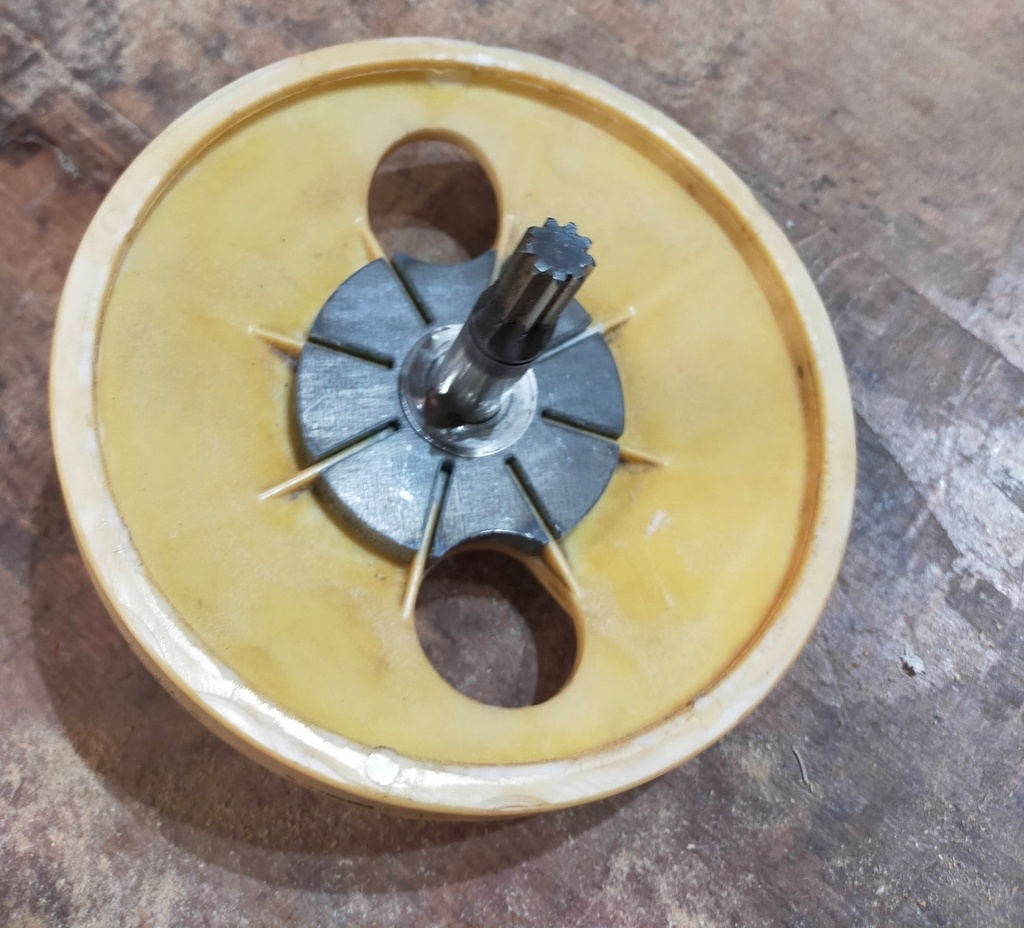

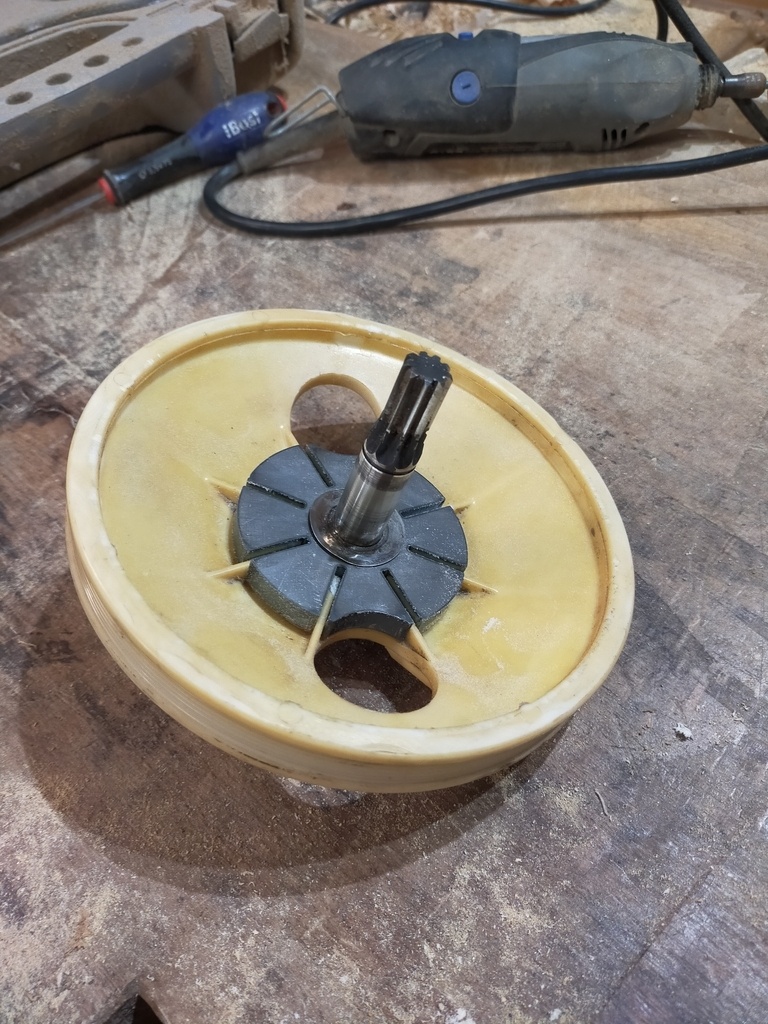

L'idée est de concevoir une entretoise qui vient s'encastrer dans les nervures de la poulie (ce qui a l'avantage d'autocentrer) et dans une rainure exercée sur l'axe avec une meuleuse (inspiré des montages à clavettes).

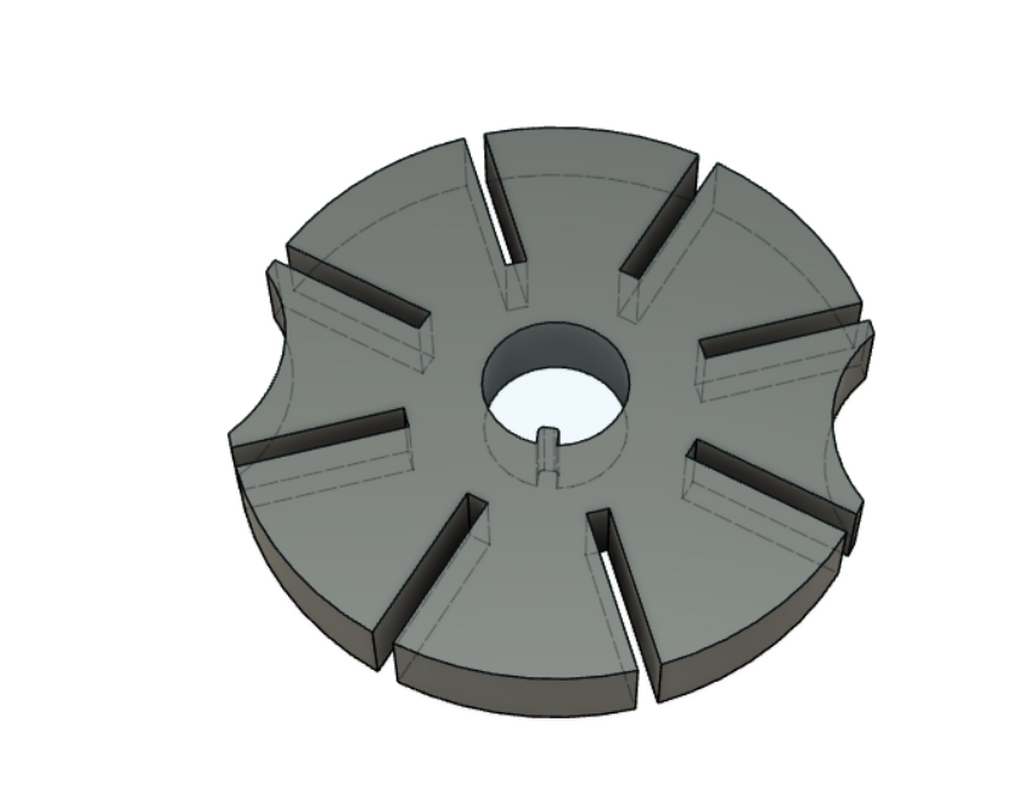

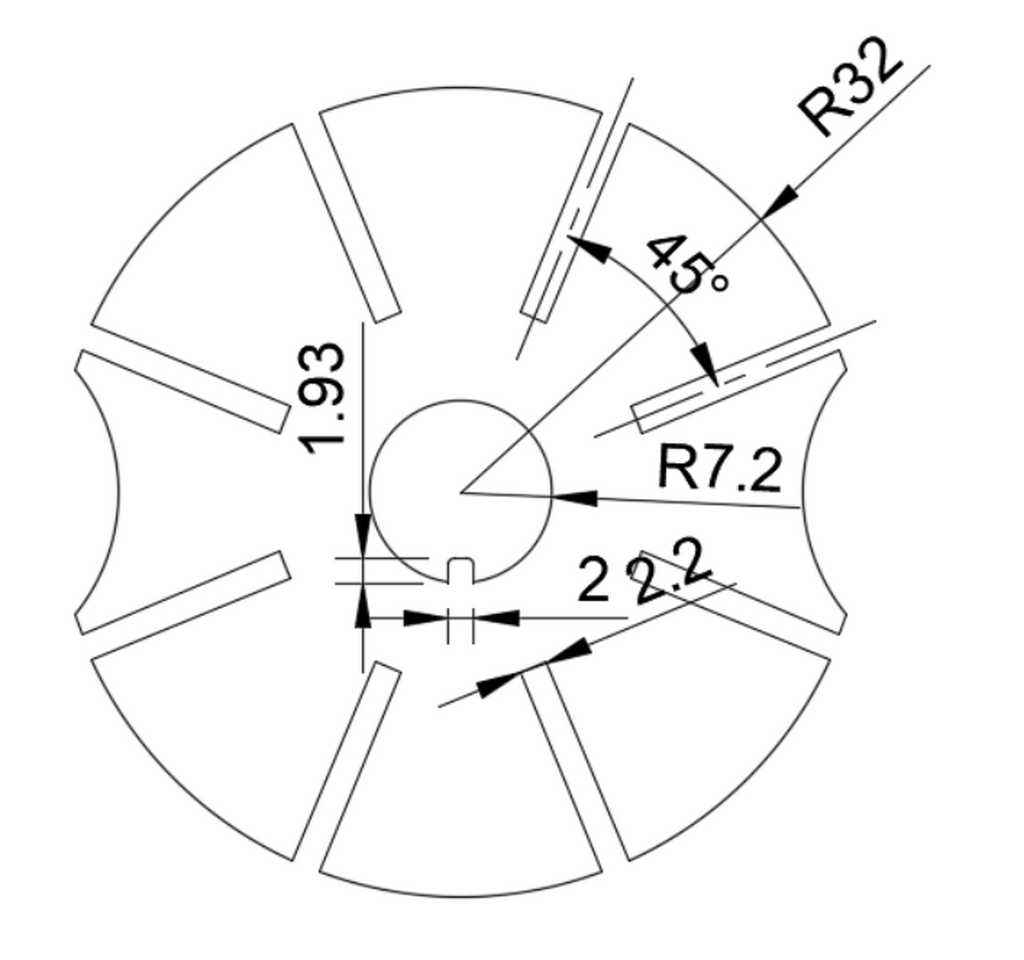

En prenant les côtes de la poulie et de l'axe, j'ai réalisé l'entretoise sur le logiciel Fusion 360.
Vous pouvez accéder à la pièce au format.dxf dans la rubrique Plans.

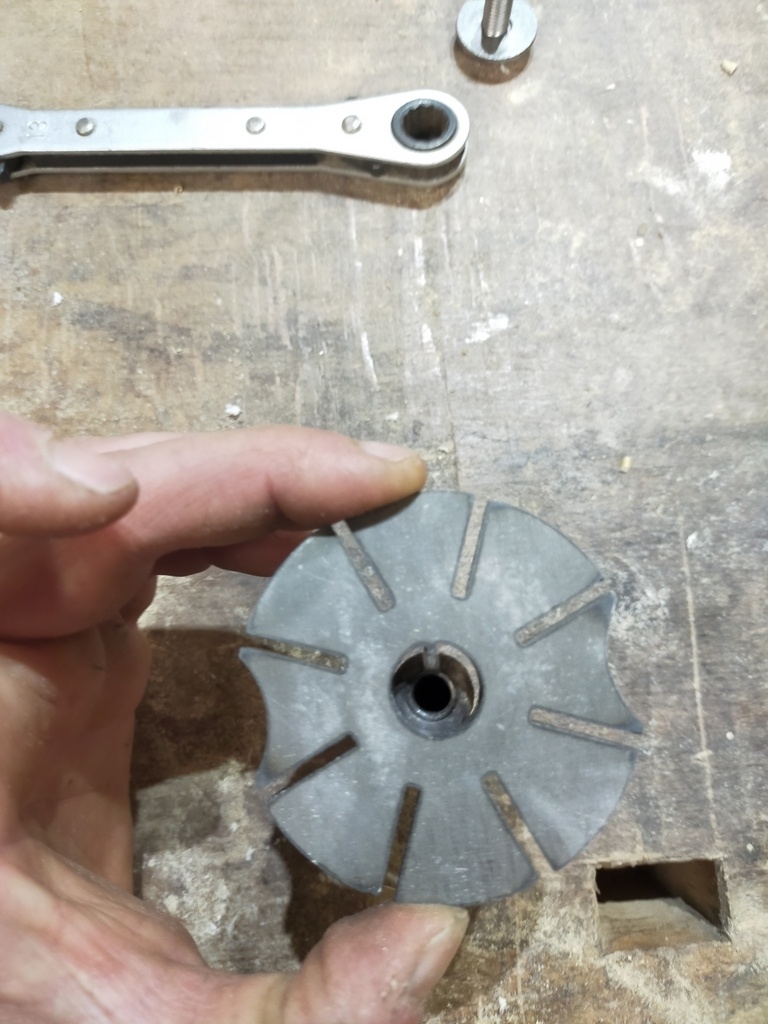

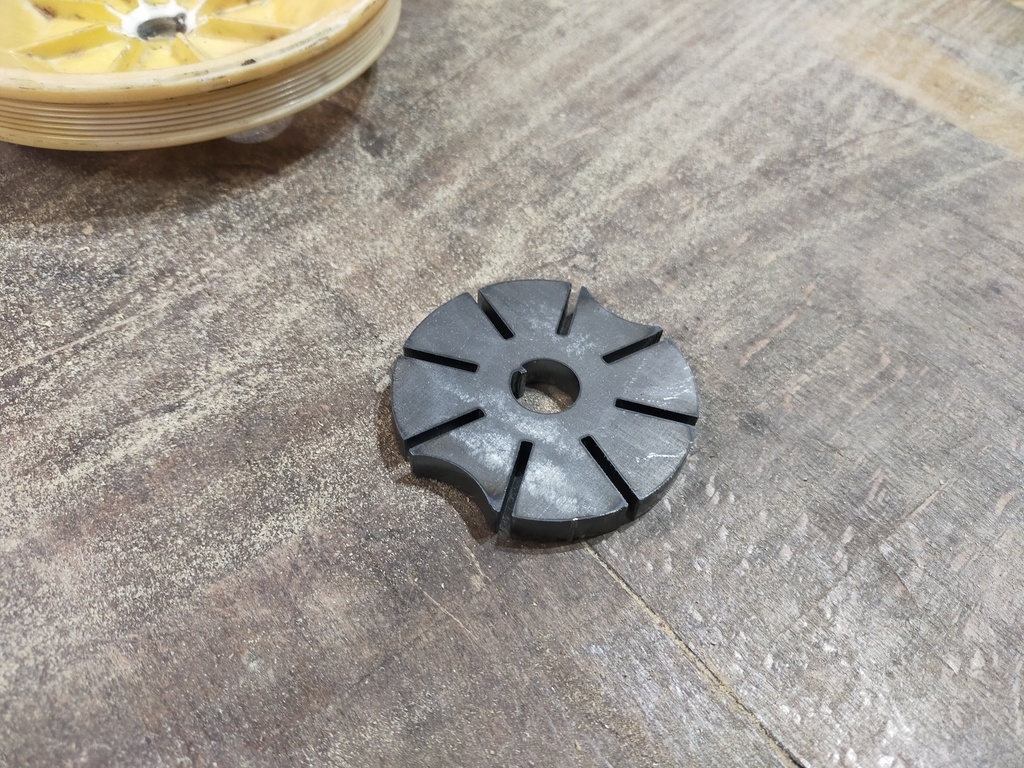

J'ai ensuite importé mon fichier.dxf sur le site internet de découpe laser JohnSteel puis j'ai sélectionné la matière acier en 8mm. Le tout m'a coûté une 30aine d'€ frais de port inclus avec livraison en point relais.
Usinage de la poulie

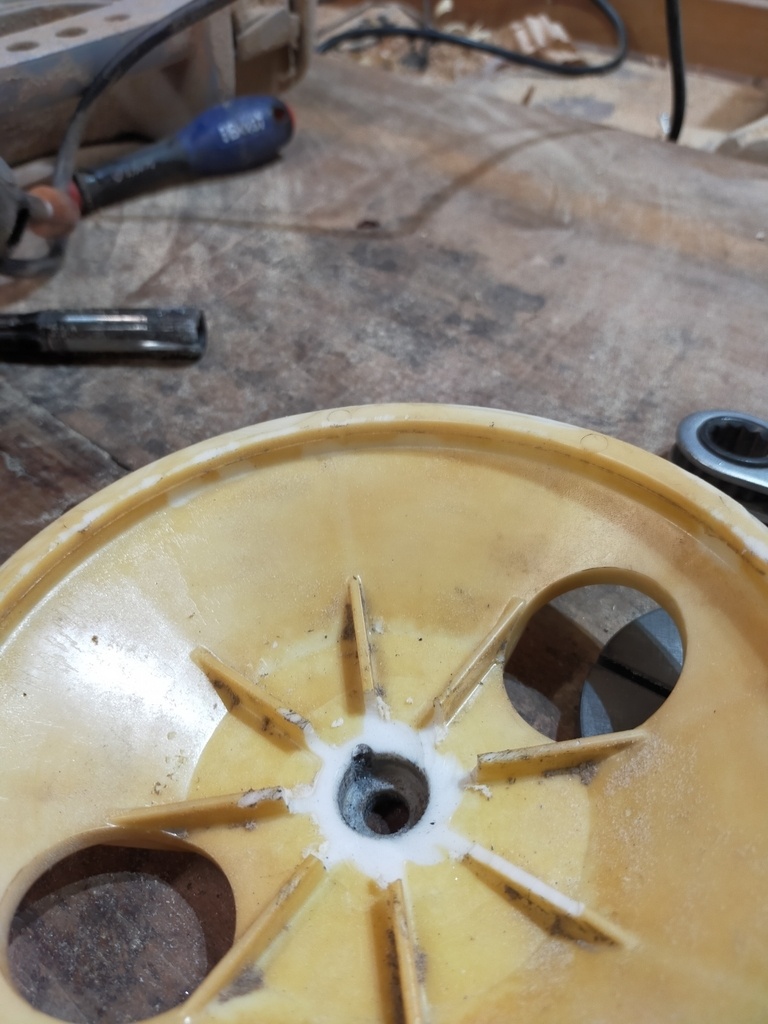

Pour que l'entretoise puisse s'insérer, il faut supprimer la collerette et créer un alésage de 30 mm de diamètre au centre du nervurage. Pour cela:

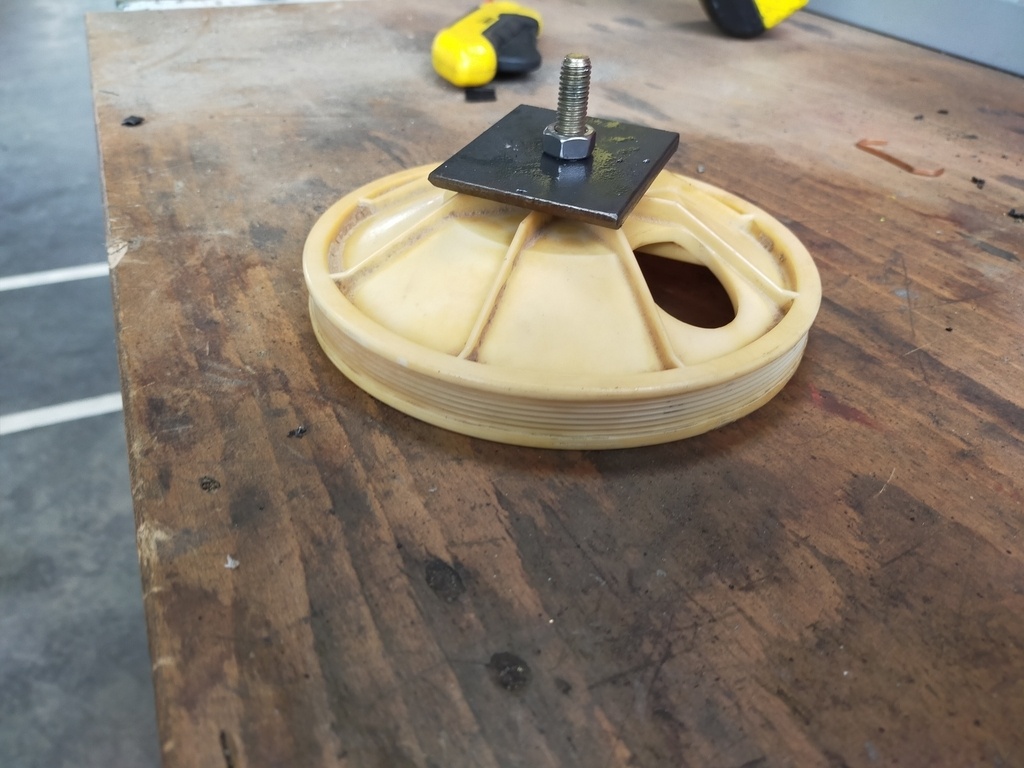

- Je dois visser à la poulie, une plaque de métal préalablement percer au diamètre 8mm avec un boulon m8. Cela me servira de support pour la fixer dans l'étau de la perceuse à colonne.

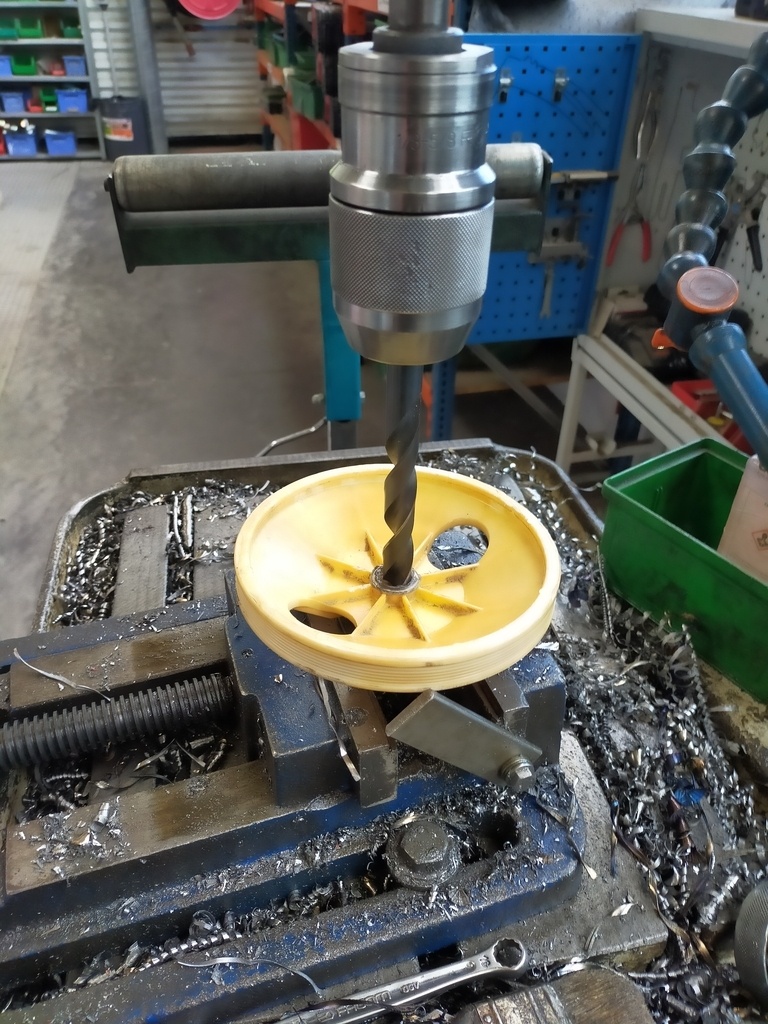

- Je place un foret de 14 mm dans la perceuse à colonne pour centrer la poulie. Une fois centrée, je sers l'étau.

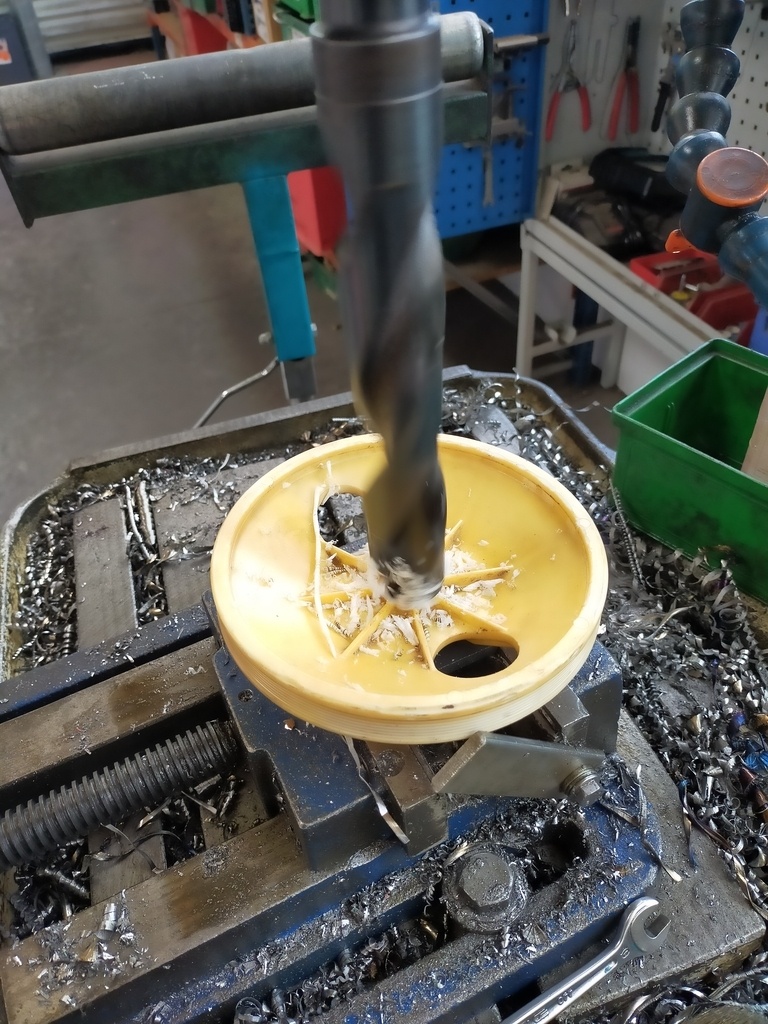

- Je place un foret de 30mm dans la perceuse à colonne et je descends tranquillement jusqu'à atteindre la surface plane.

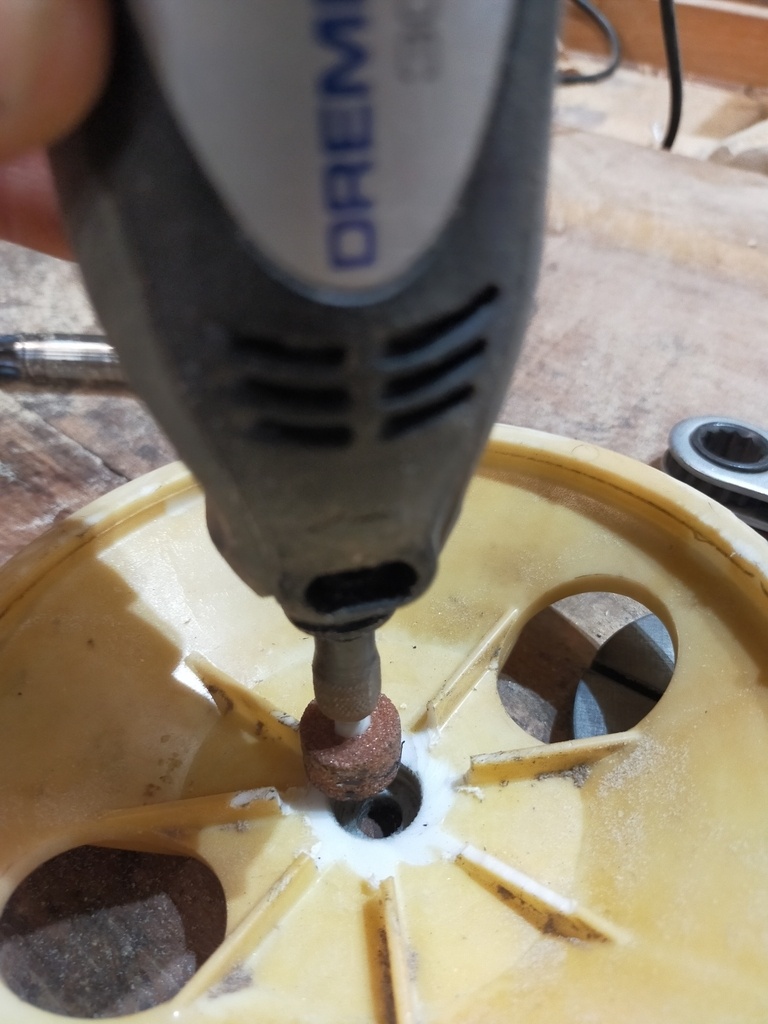

- Je fini l'alésage par un meulage au Dremel pour casser le chanfrein laisser par le foret.
Création de la rainure

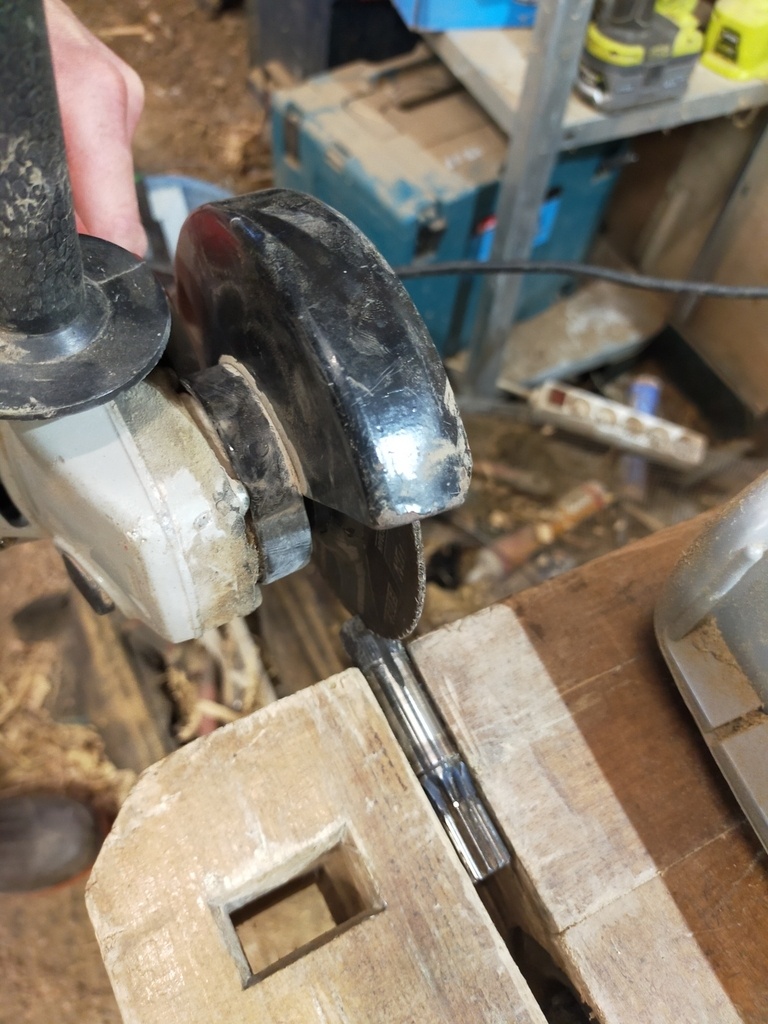

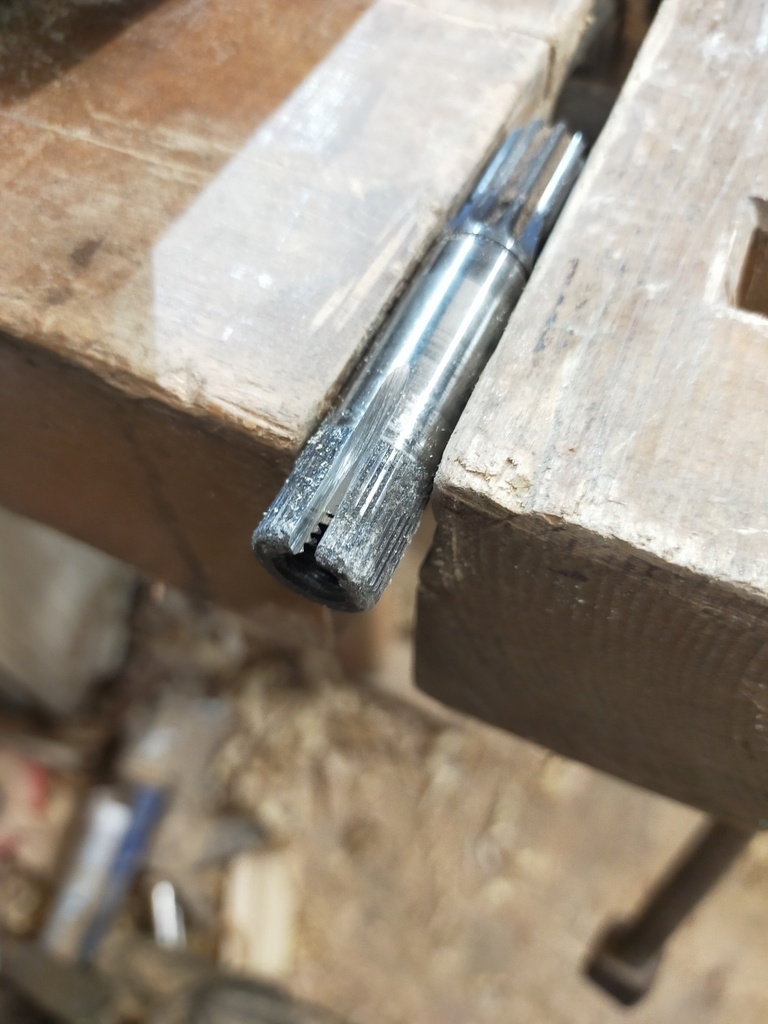

Pour insérer l'entretoise dans l'axe je l'ai fixé dans un étau et créer une entaille de 2mm de large.
