Armoire Technique pour équipements de piscine (ou autres...)

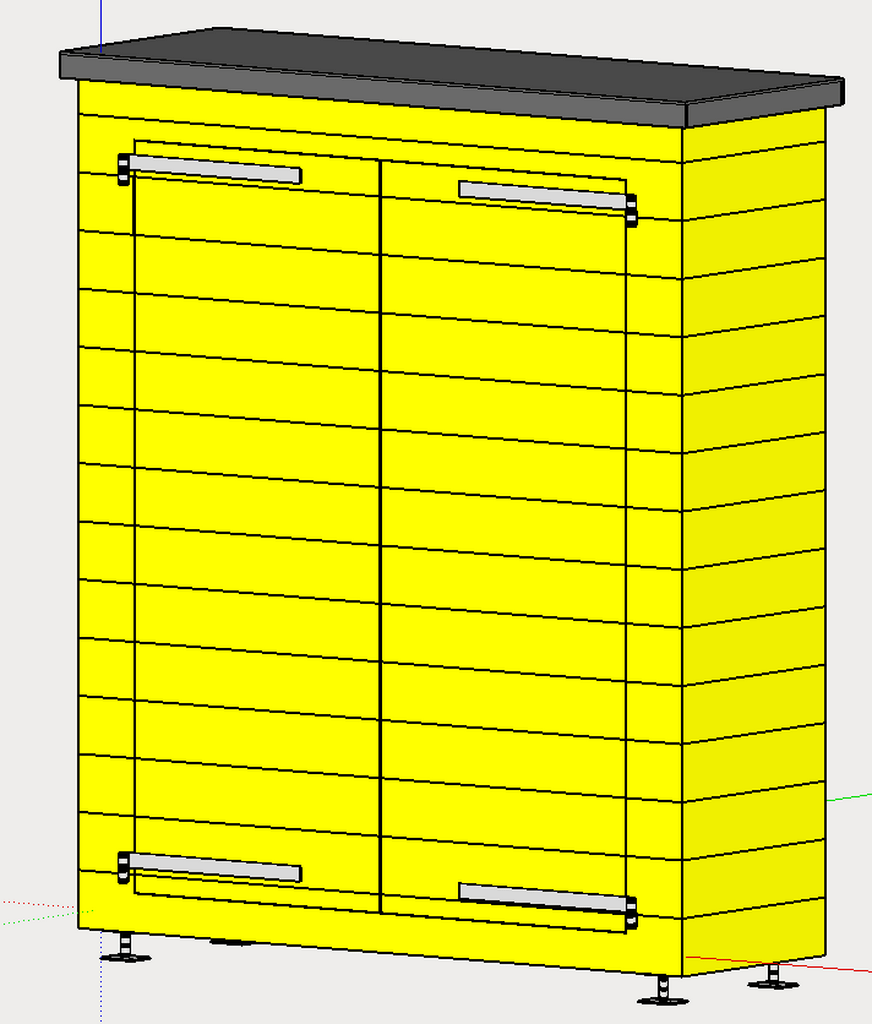

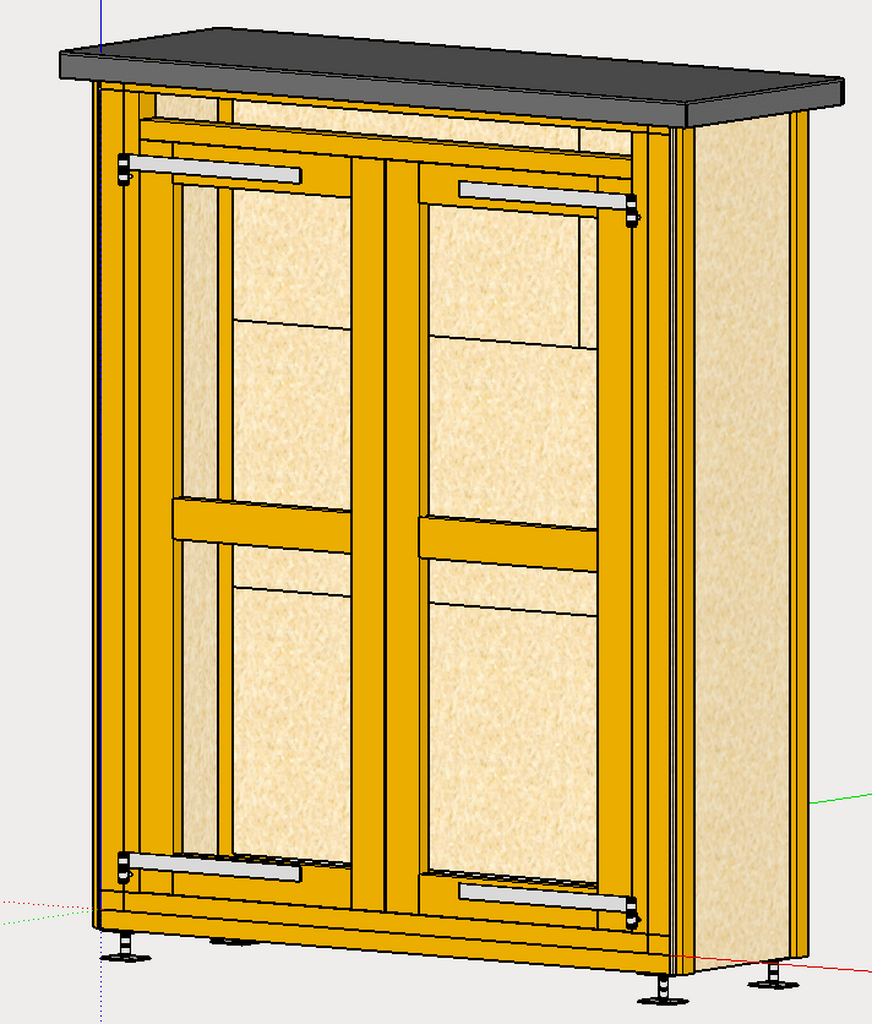

J'ai passé beaucoup trop de temps a dessiner cette armoire, mais je me suis amusé avec Sketchup (au boulot j'utilise Catia V5, ca change un peu!) et Open cut list pour optimiser les débits. Les plans sont disponibles sur l'AdB, j'ai laissé la version de départ et j'ai ajouté la version finale.

J'ai finalement choisi :

• une ossature bois douglas de section 70x45mm (refente du section de 145x45mm).
• un contreventement en OSB 8mm
• un toit plat, stucture OSB 8mm + isolant PU 25mm + membrane EPDM
• un pare pluie pour les coté et le fond + bardage et bardage direct sur la face avant.
• le bardage vissé douglas (et un reste de mélèze pour la partie cachée)

+

+

En fonction du calepinage d'OCL j'ai modifié a plusieurs reprises les dimensions de l'armoire afin de limiter la perte aussi bien sur les montants d'ossature que les panneaux d'OSB et le bardage.
J'ai fait ma liste de course :

• à la scierie pour les montants d'ossature et le bardage
• chez Foussier pour la quincaillerie
• chez mon beauf pour le pare pluie et l'OSB, ca le débarrassait et moi ca m'arrangeait...

Concernant le calepinage avec OCL il faut parfois ruser pour détourner l'usage prévu pour arriver a ses fins. Par exemple :

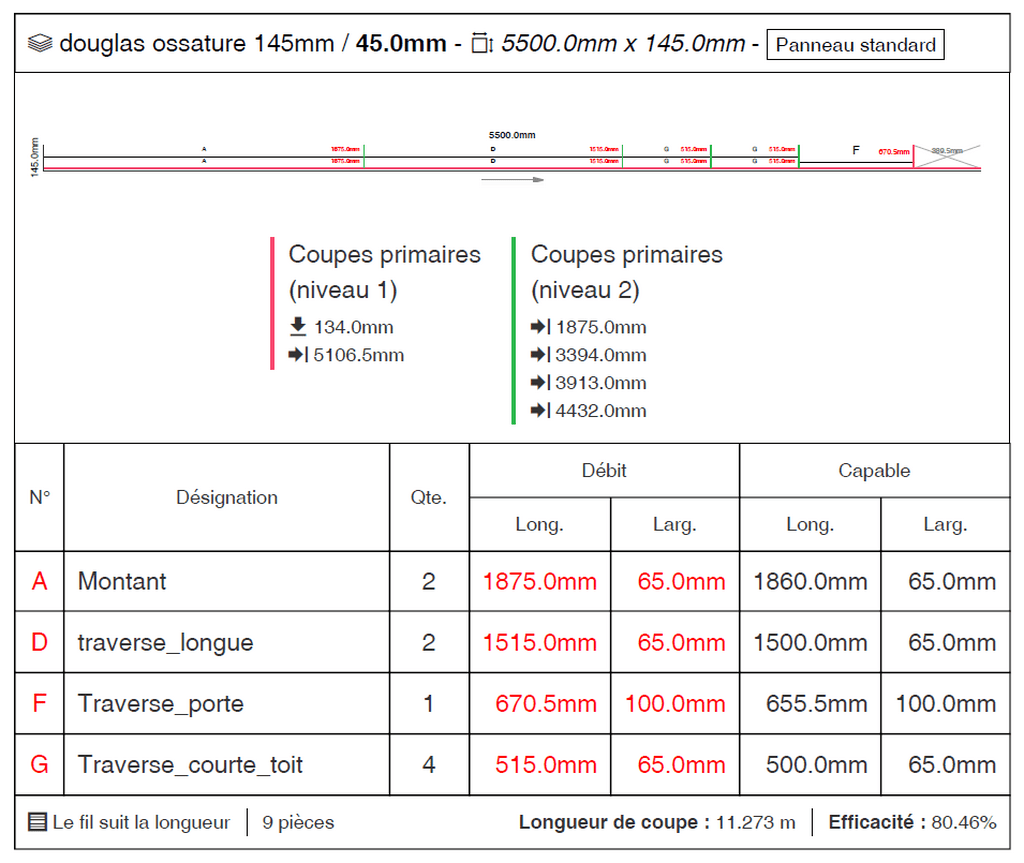

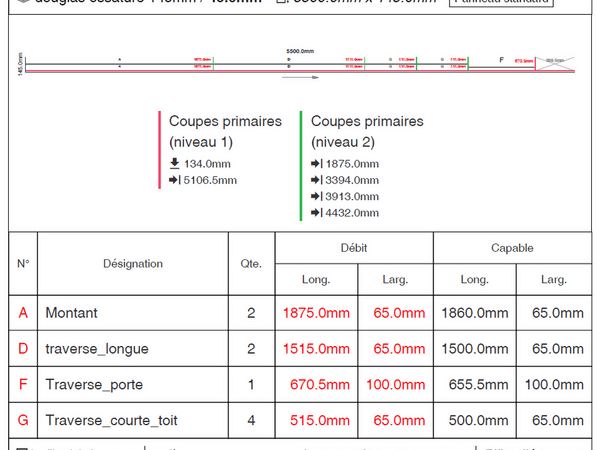

• pour gérer la refente d'un montant d'ossature standard, j'ai créé des "Panneaux" standard de la taille de mes barres (attention aux paramètres de largeur de trait de scie et de marge). Grace a OCL, j'ai pu optimiser les débits et vu que j'ai optimiser les dimensions de l'armoire en fonction du retour d'OCL j'ai un pourcentage de chute très faible.

+

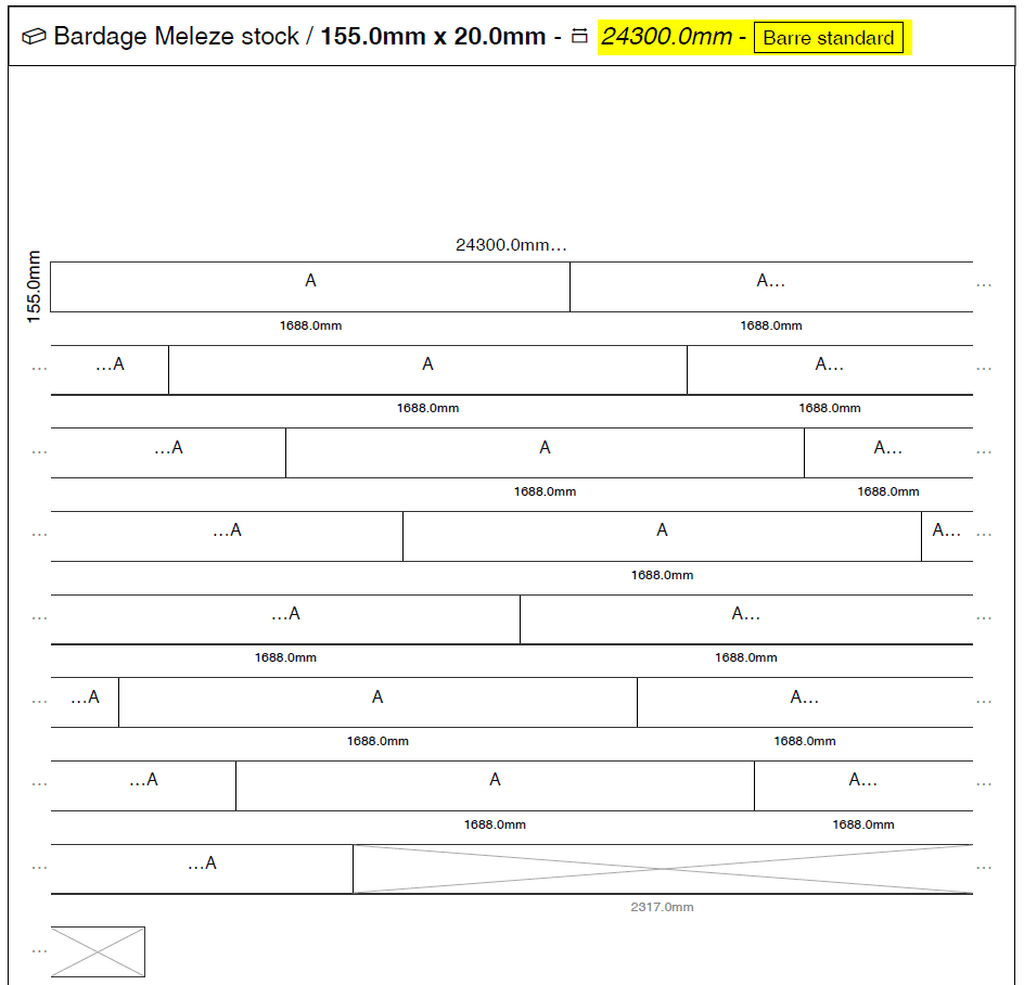

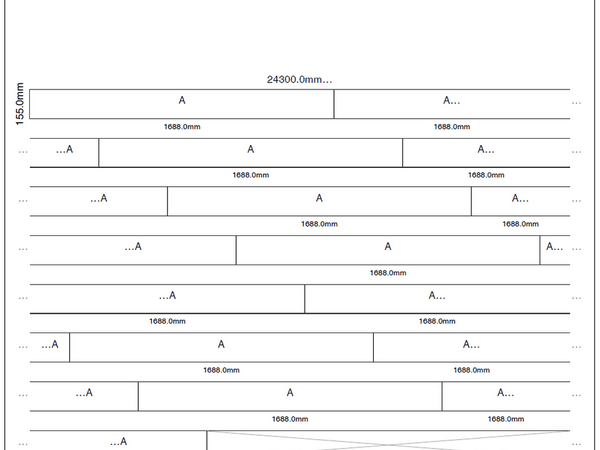

• Pour gérer un stock de bardage existant. J'avais en stock environ 6m² de bardage mélèze avec extrémité a rainure/languette. Pas la peine de tomber sur un montant pour rabouter, j'ai donc considéré une seule barre de bardage d'un peu plus de 24m correspondant a la longueur cumulé des lames en stock...
  Si la longueur totale suffit a passer toutes mes pieces c'est que j'ai assez de stock, et j'en ai eu assez.

+

Bon ben après moultes tergiversations j'ai passé les commandes, le matos est reçu, il faut attaquer!

Etape suivante...

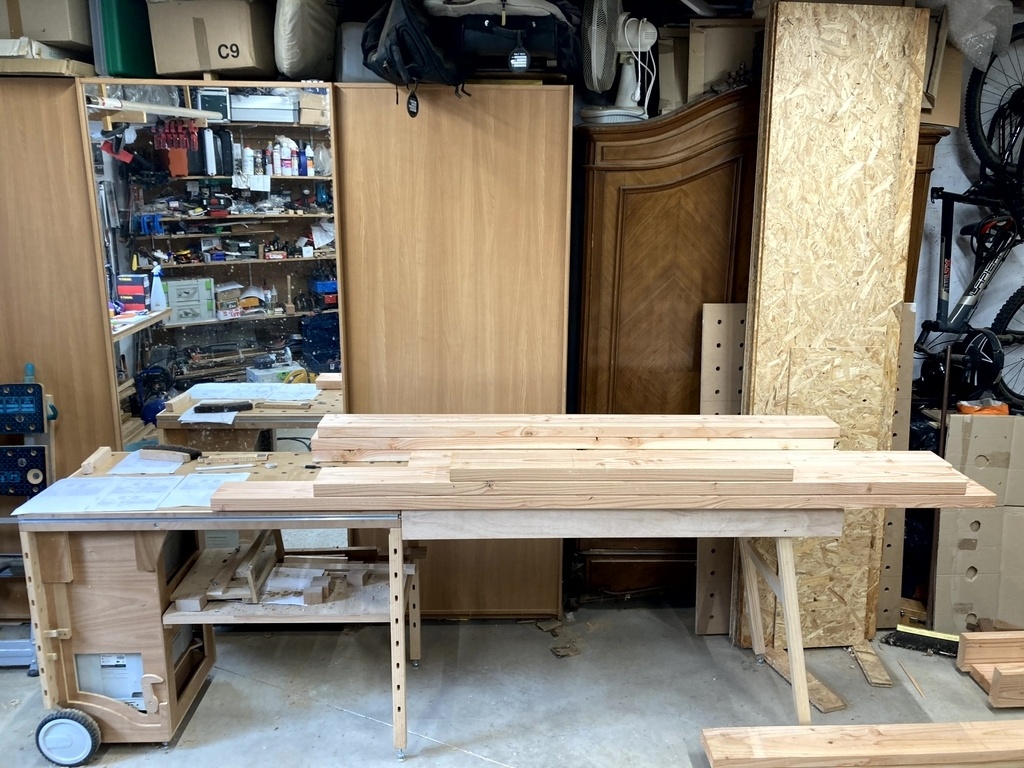

Une fois les ossatures de douglas reçues j'ai fait un tour du propriétaire, la plupart sont plutôt droites, mais il y a aussi quelques crosses d'évêques! Du coup faut réfléchir a qui va où :

• Les plus acceptablement cintrées pour les pieces courtes
• les plus droites pour les portes et les montants avants
• les plus moches dans un coin pour d'autres projets plus tard, j'ai pris de la marge sur le nombre de montant commandé justement pour ce cas la et aussi car je suis pas a l'abri d'une connerie!

Tiens en parlant connerie, 2e coupe en suivant le calpinage OCL, paf je me pante de 10cm...
Allé plan B faut bidouiller les calepinages OCL et revoir si ca passe en tenant compte des deformation des montants, pppfff!

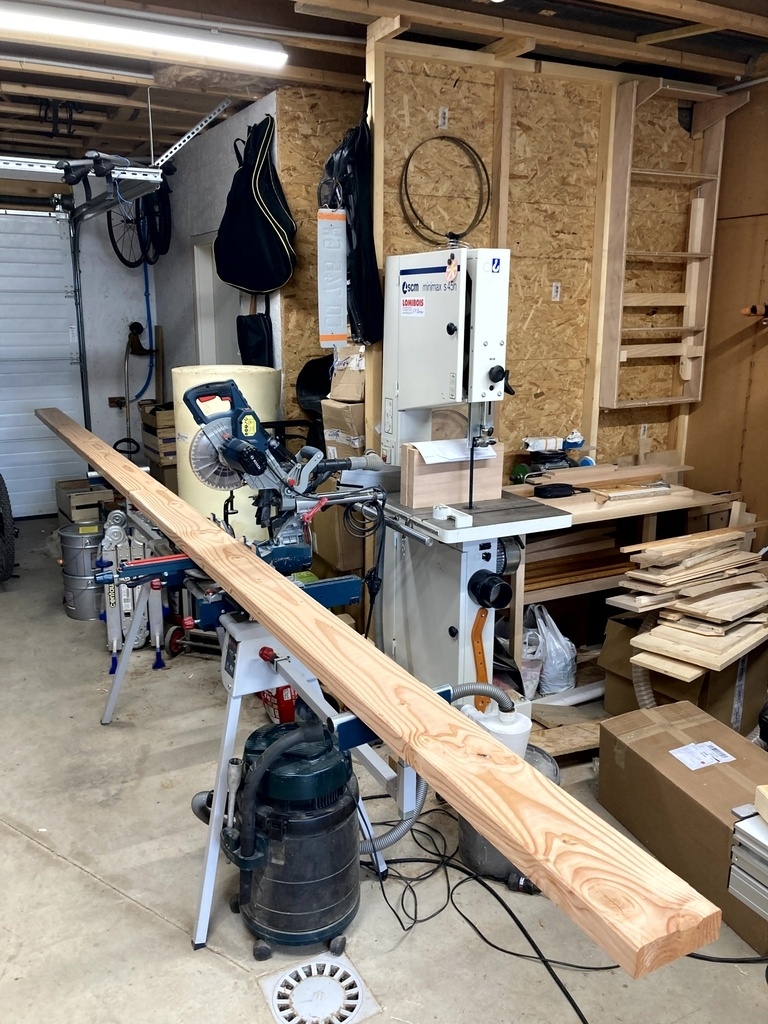

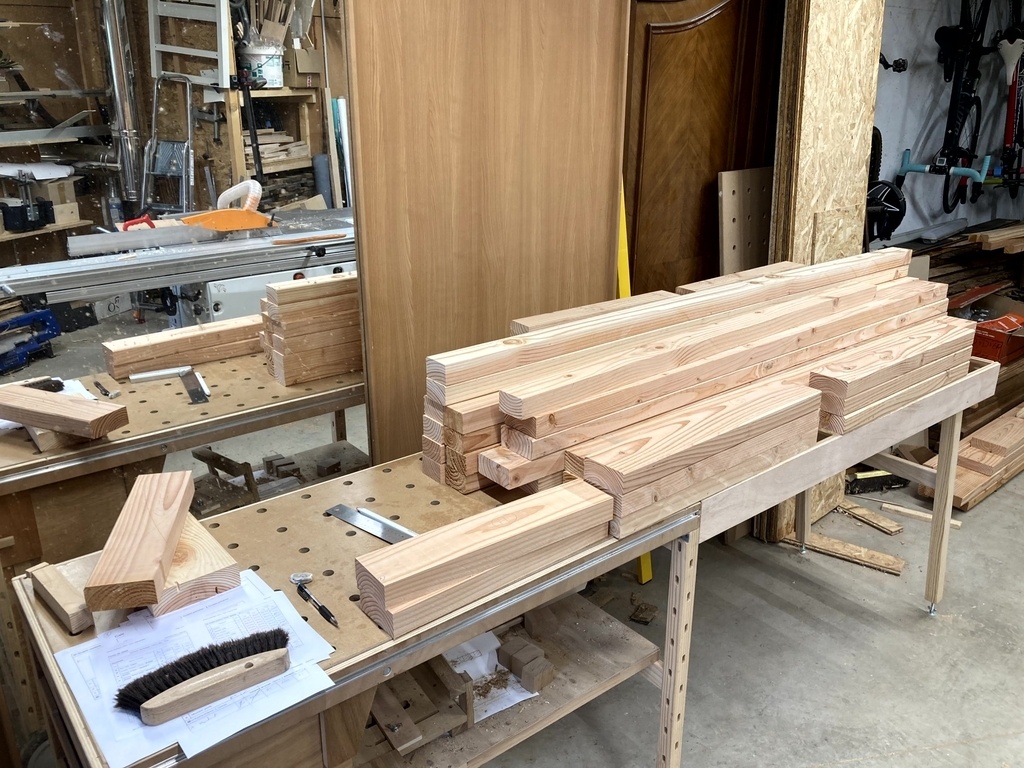

Allé c'est parti, tronçonnage

+

+

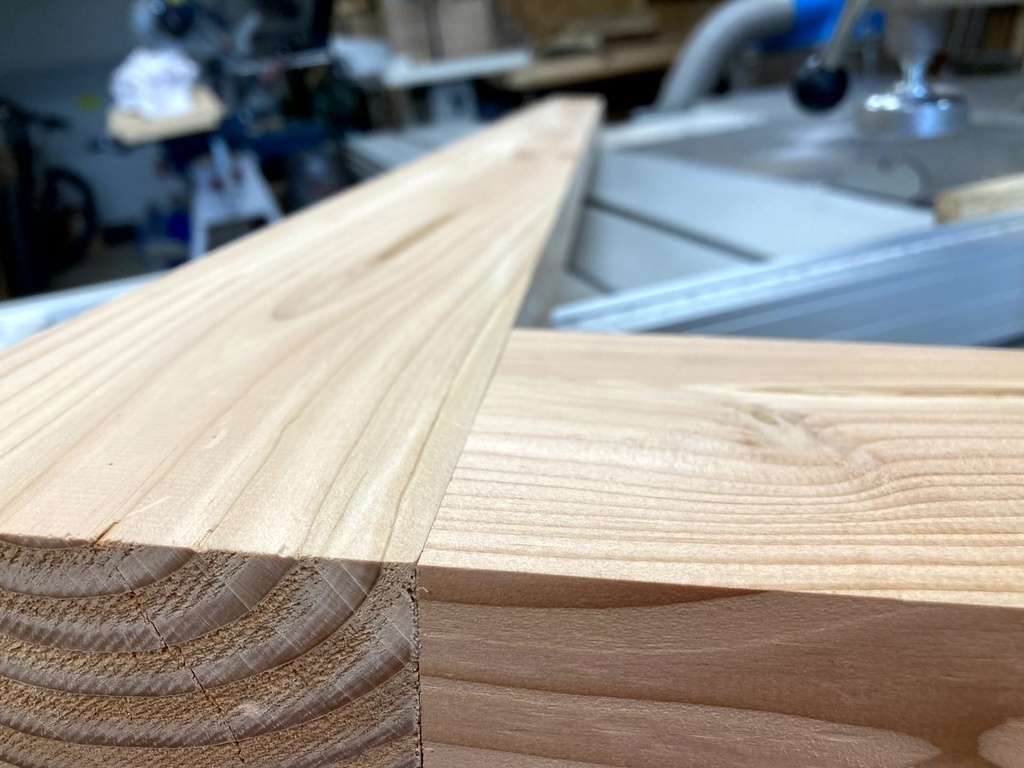

Puis refente :

+

Bon ce qui devait arriver arriva, certains montants droits on finis bien tordus... c'est le jeu ma pauvre Lucette, fallait pas libérer les contraintes... (D'ailleurs pourquoi les morceaux droits se tordent et les morceaux tordus ne se remettent pas droits? c'est pas très juste!!!)

Va falloir s'adapter...

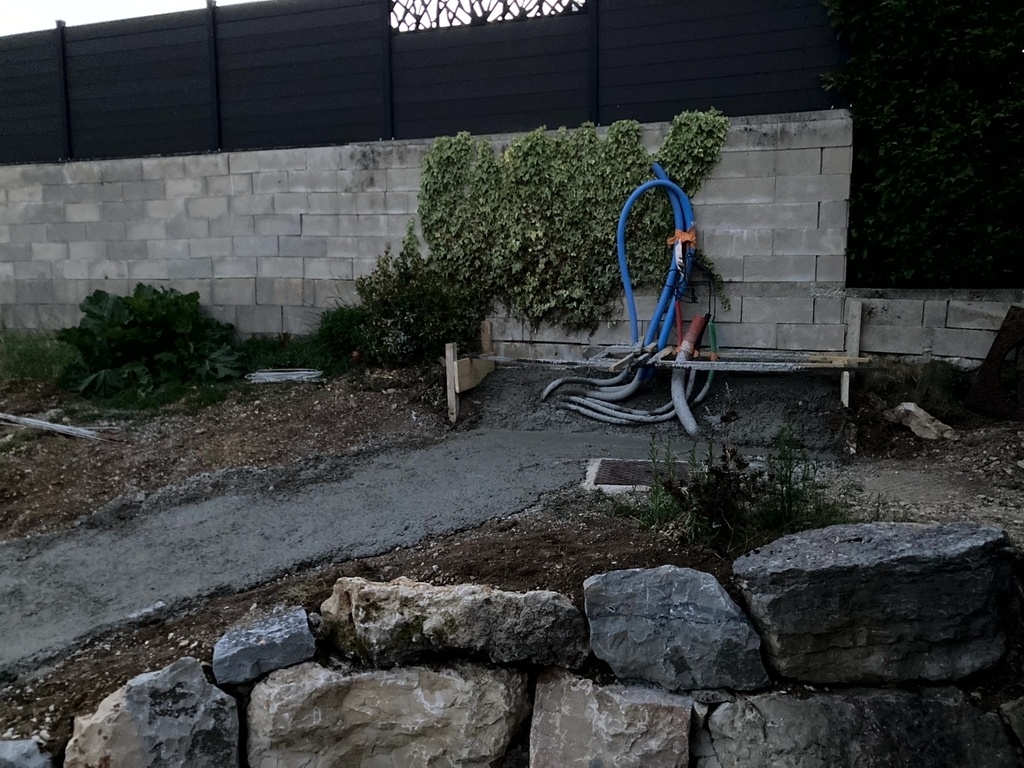

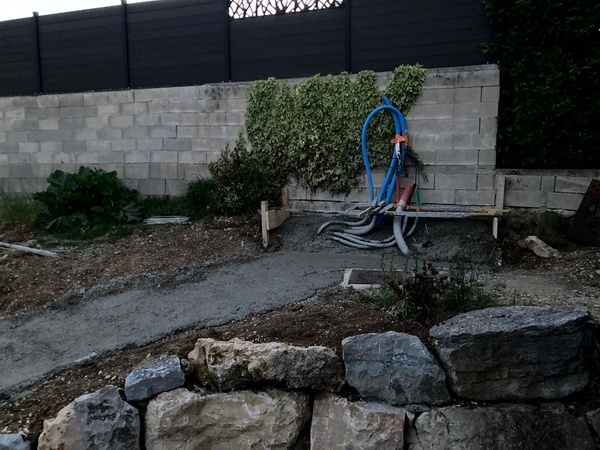

En parallèle des 1eres étapes de menuiserie, il faut attaquer la dalle béton ou sera l'armoire.

Nous avons fait une 1ere tentative de dalle avec le béton autolissant fibré de la terrasse de la piscine qui c'est male finie, le coffret s'étant soulevé et les 800L de béton ayant fini dans l'allée. Le coffrage a été rempli avec le camion pompe, et le coffrage a pété a la dernière "goutte", celle qui fait déborder les vases et les coffrages, dommage!
Du coup j'ai toujours mon allée en béton fibré...

+

On a donc recommencé mais sans pompe quelques semaines plus tard et cette fois ci tout c'est bien passé

Afin d'avoir une base solide pour mon ossature et plane, j'ai choisi de faire une lisse basse façon cadre de porte assemblé a tenon mortaise.

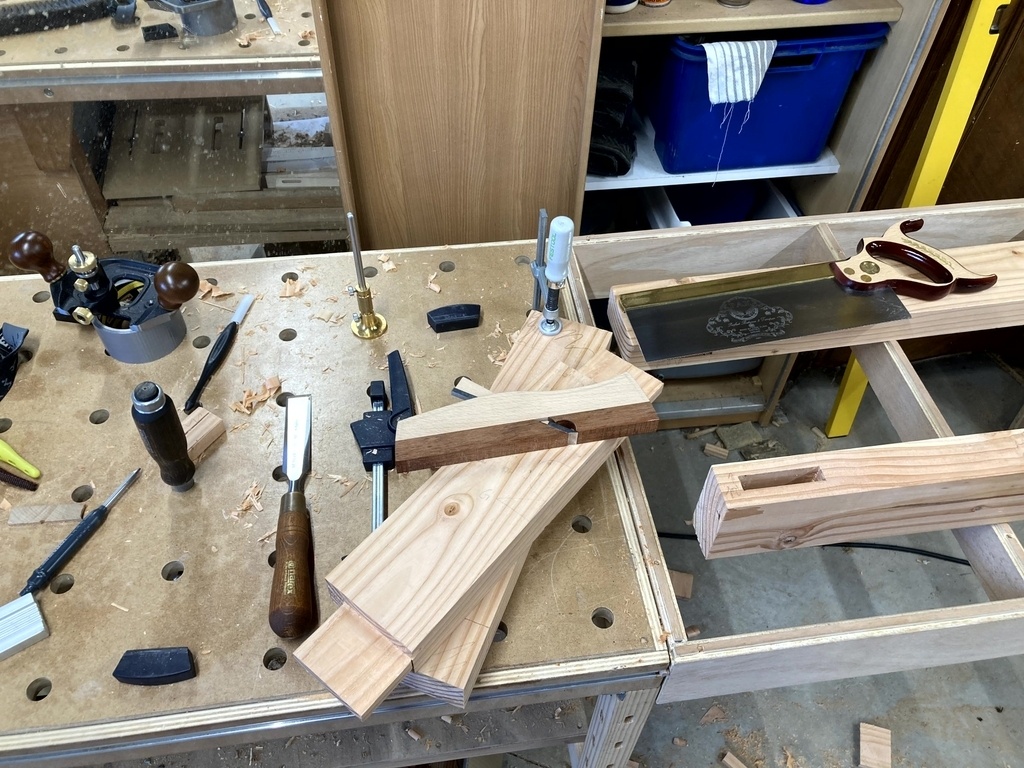

J'ai dégauchi les pieces pour faire ca propre, et ensuite j'ai fait les mortaises a la défonceuse avec équarrissage manuel au bédane.
Pour les tenons ce sera a la main, faut bien que je joue avec mes cadeaux de Noel et d'anniversaire a savoir une guimbarde et une scie a tenons.

+

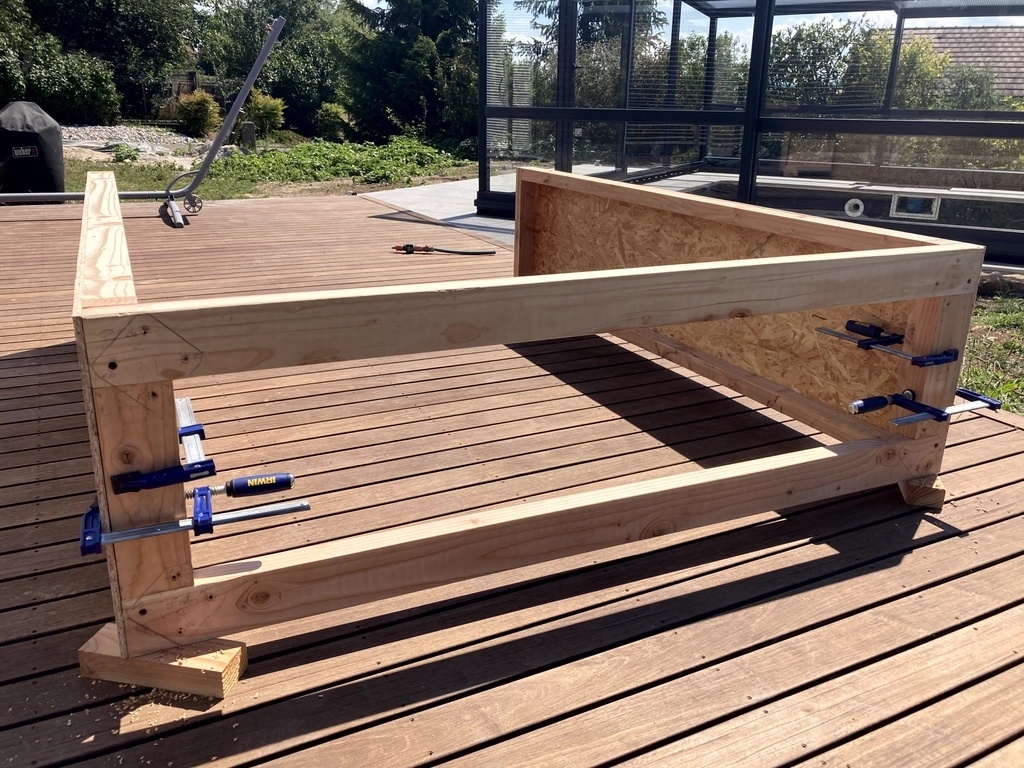

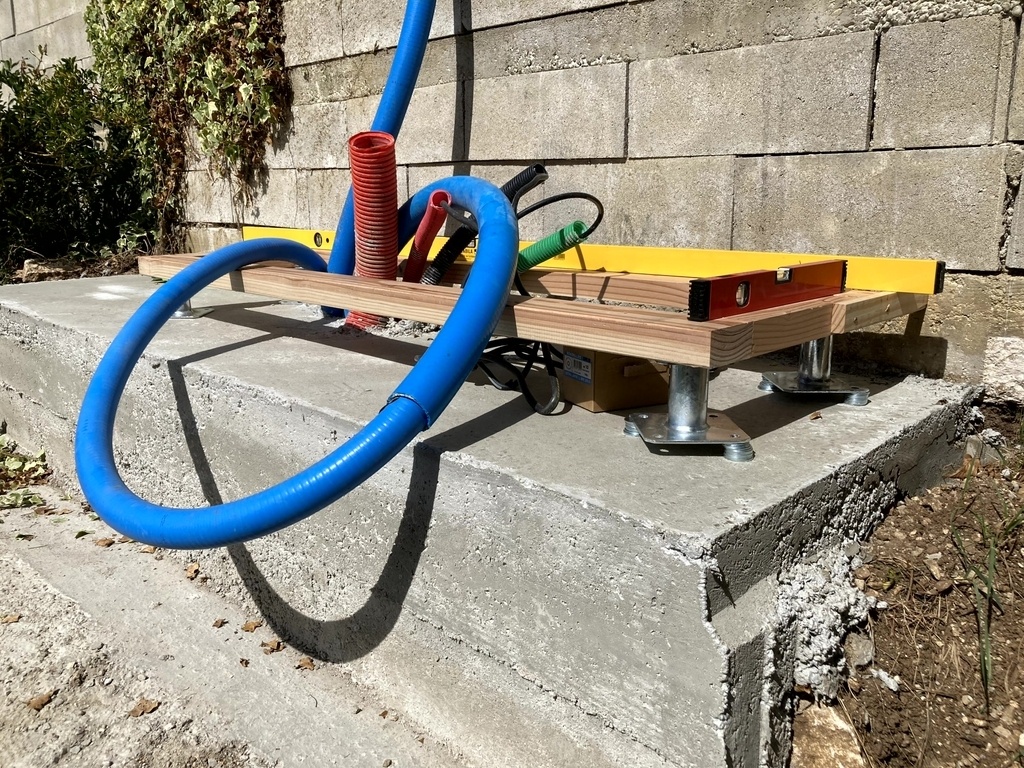

Mise en place de la lisse sur ses pieds, et implantation sur sa dalle.
C'est sur que le 2e coup le béton était pas autolissant...

+

Ca se joue a pas grand chose... l'eau stagnera pas sous l'armoire !

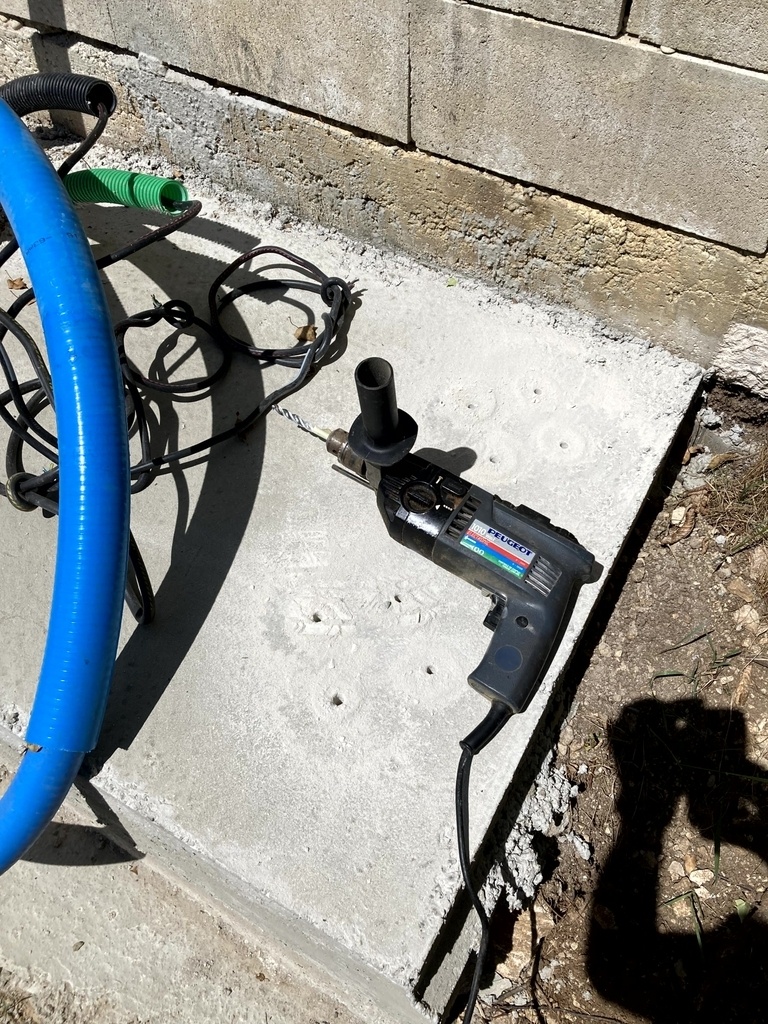

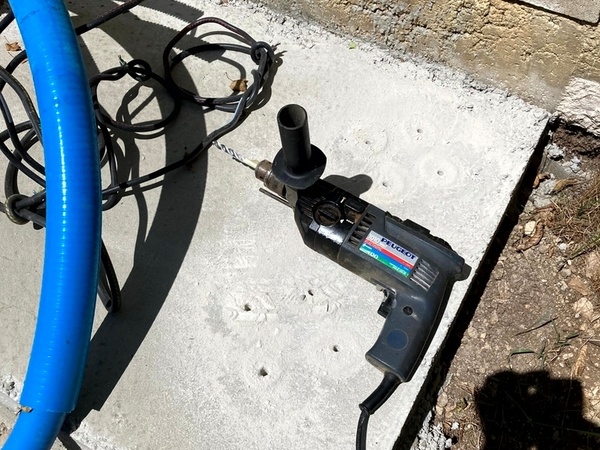

Je repère l'emplacement des trous sur la dalle puis je les marque avec un coup de burin pour pouvoir percer.

+

J'aime pas percer le béton, ca fait du bruit et la machine fait ce quelle veut!
Je mets mes goujons dans les trous et la ca se confirme, les trous sont pas tous ou je voulais!
Me voilà obligé de sortir la queue de rat pour adapter les trous des pieds.
Ca va assez vite mais re-pppfffff!

Avant de fixer les pieds sur la dalle je passe un coup de bombe de galvanisation a froid sur les partie limées.

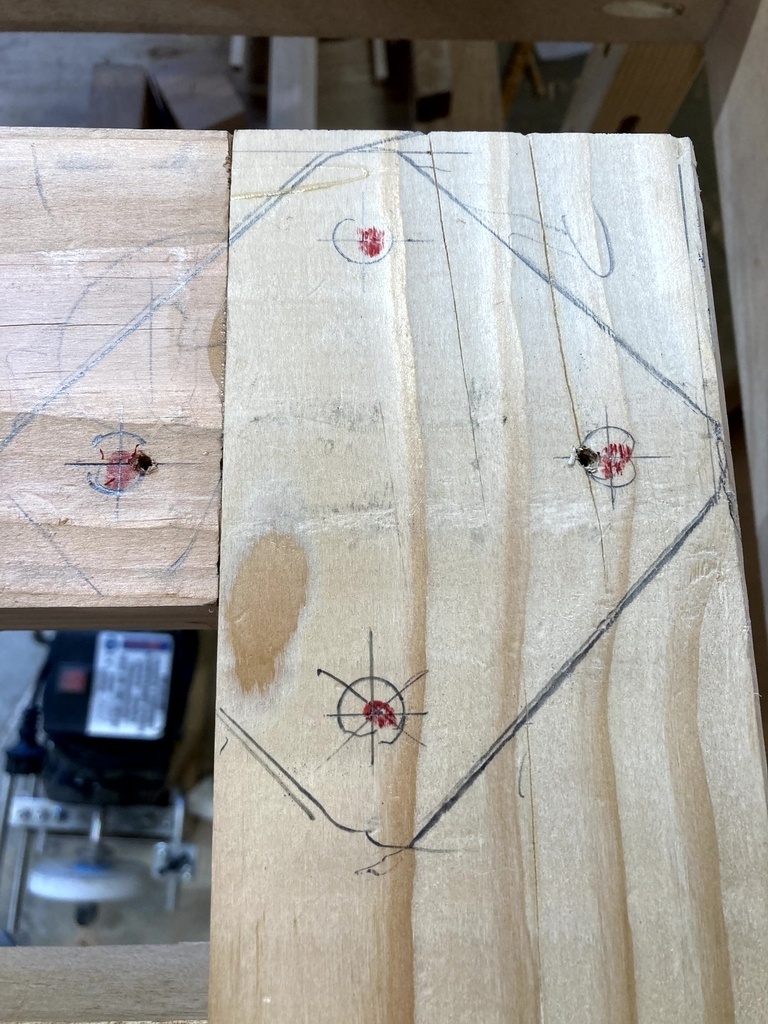

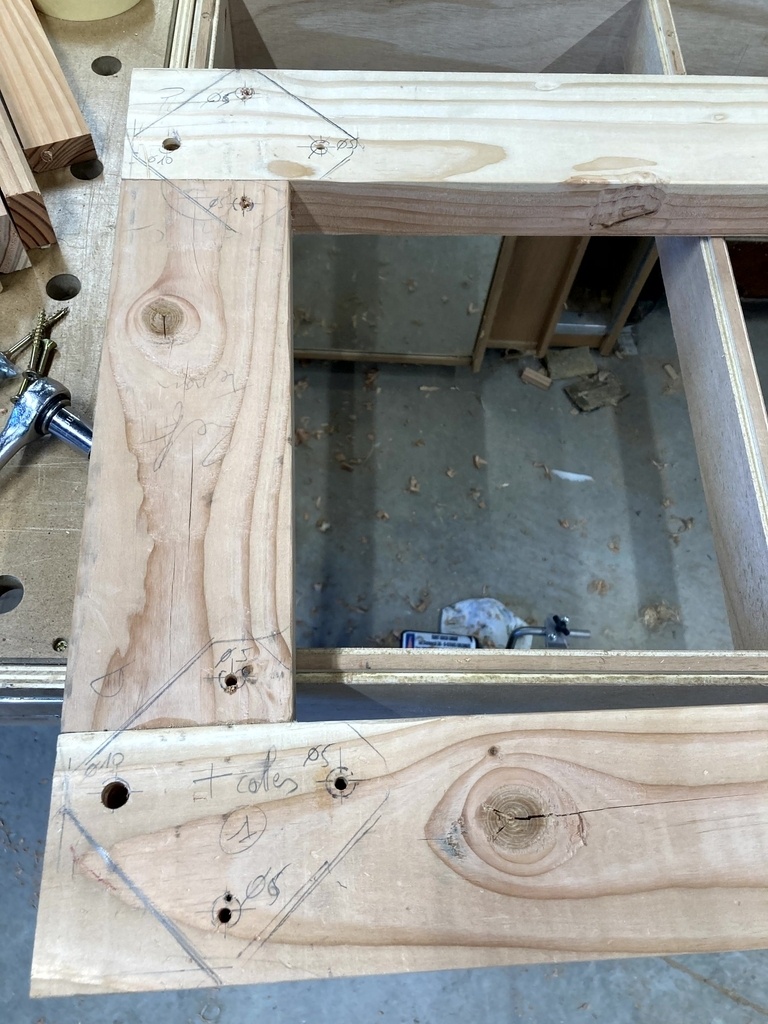

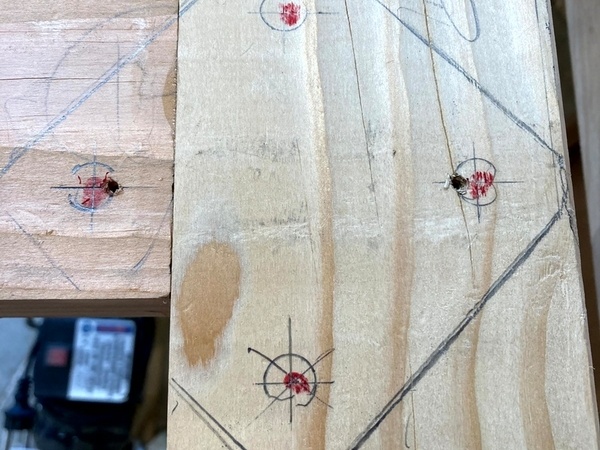

Et après ca je pointe (en rouge) les nouveaux emplacements des pieds dans la lisse.

+

Chaque pied tient avec 3 tires fond de Ø6x50mm et il y aura un boulon qui viendra solidariser pieds/lisse/panneau latéral de la structure.
Avec ca la bestiole devrai pas s'envoler sans la dalle!

+

+

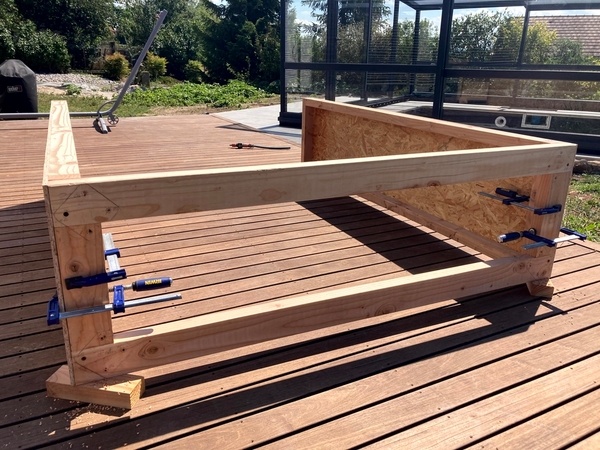

Je peux maintenant passer au reste de la stucture.

C'est la partie la plus simple :

• 1 cadre pour fixer les portes

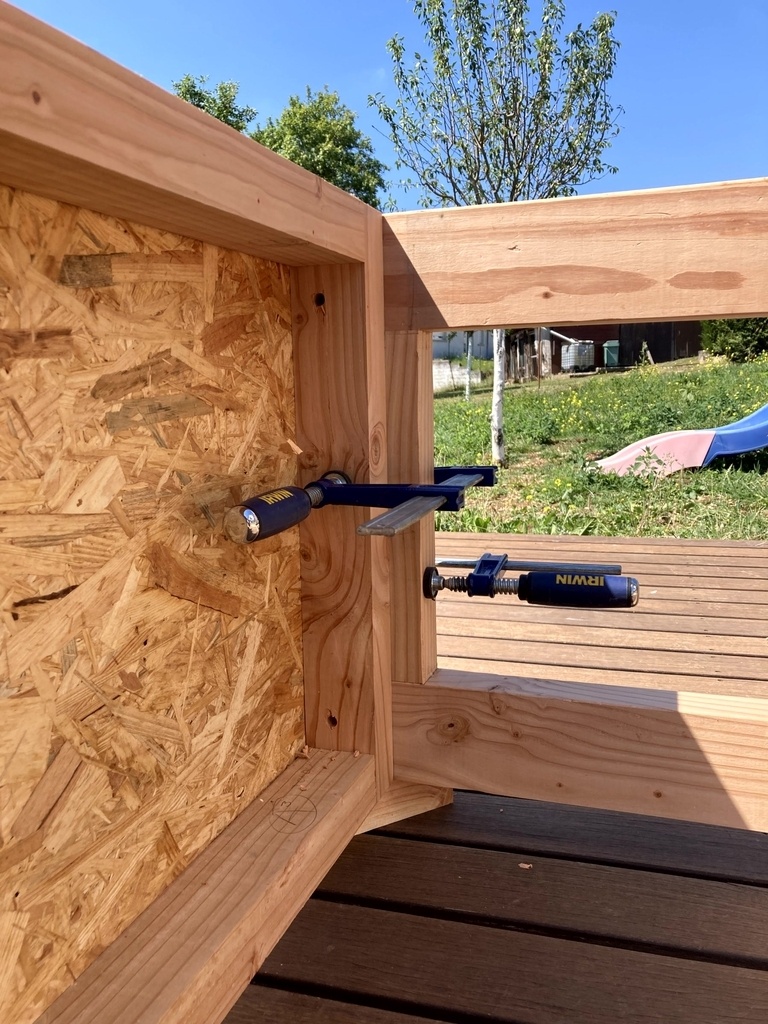

• 2 panneaux latéraux composés de 2 montants + 2 traverses + un panneau de contreventement OSB de 8mm sur l'extérieur

+

• 1 panneau arrière composé de 4 montants + 2 traverses + contreventement OSB de 8mm sur l'intérieur pour servir de support au matériel a installer ca évite de doubler l'habillage.

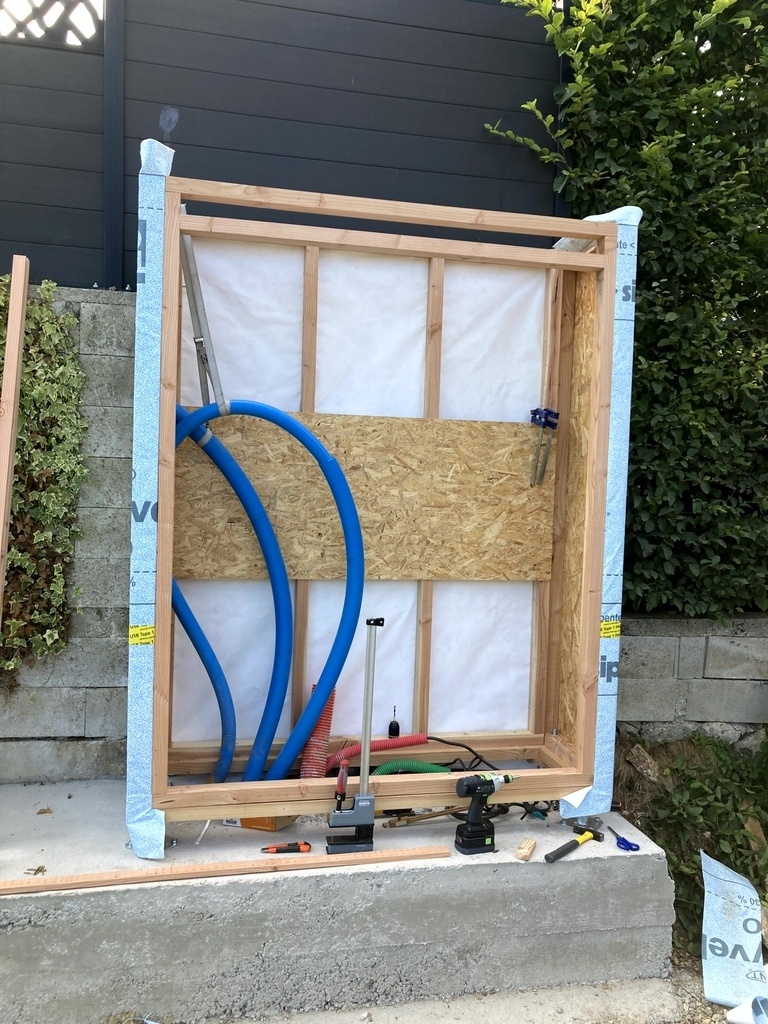

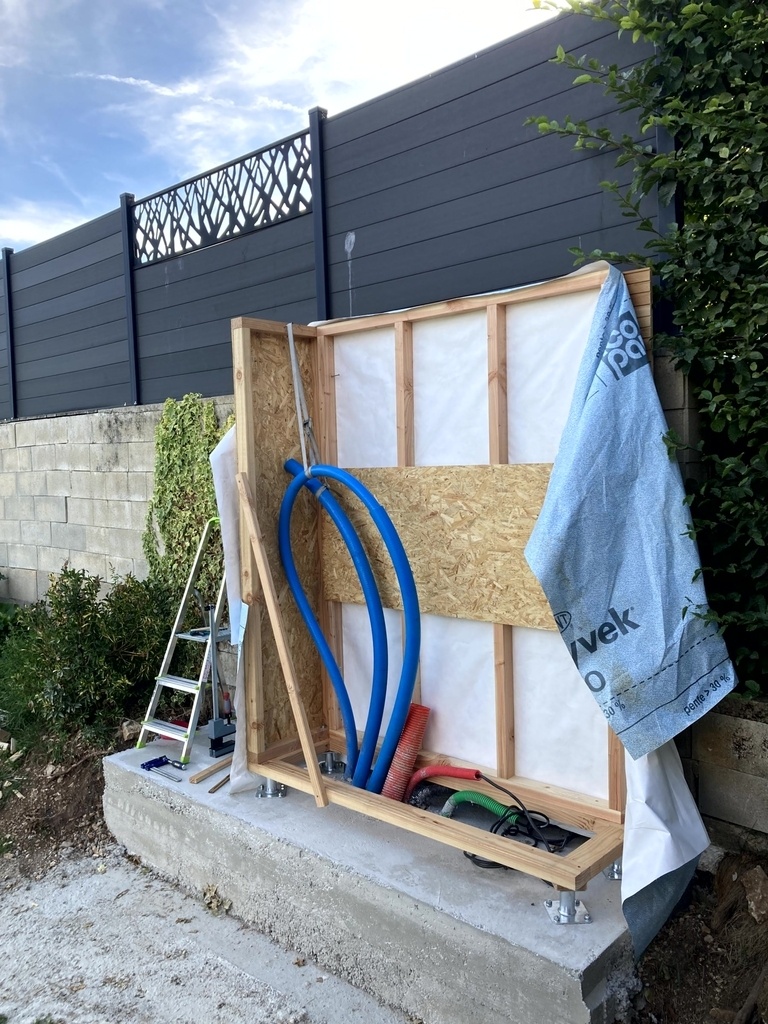

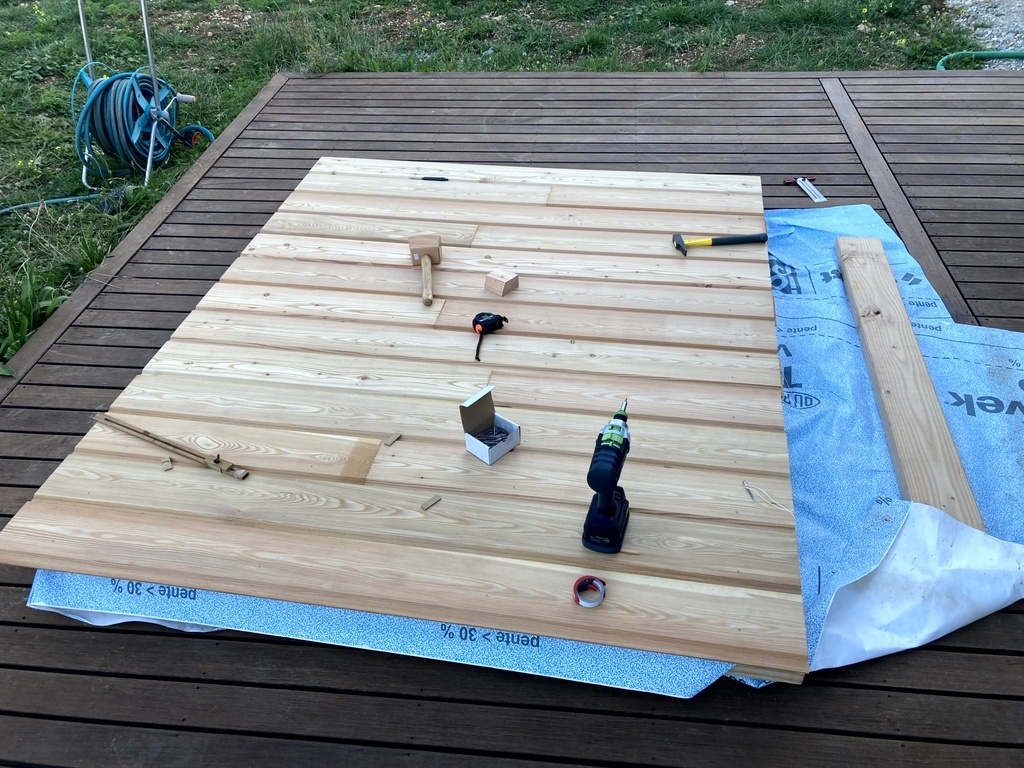

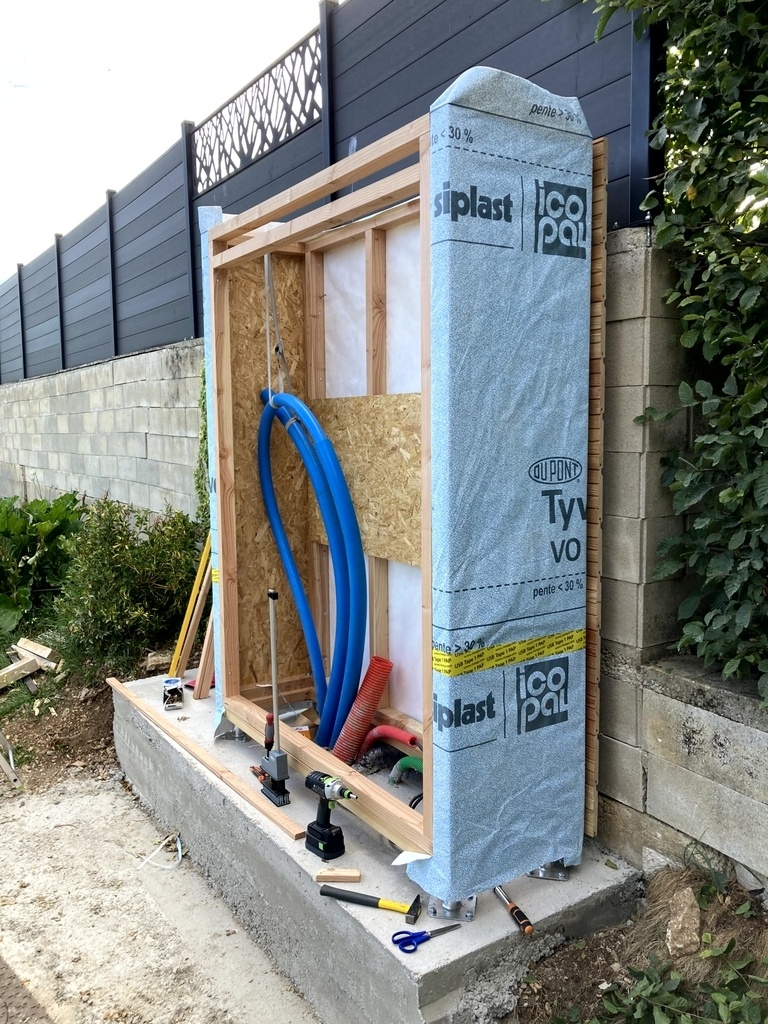

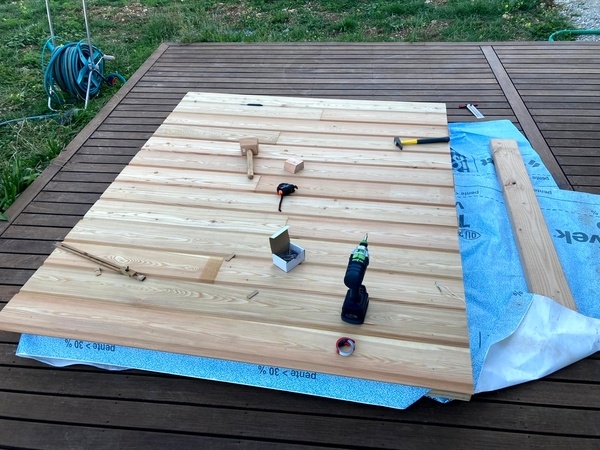

  Le panneau AR est equipé de son pare pluie, et de son bardage avant mise en place car il est contre un mur...

+

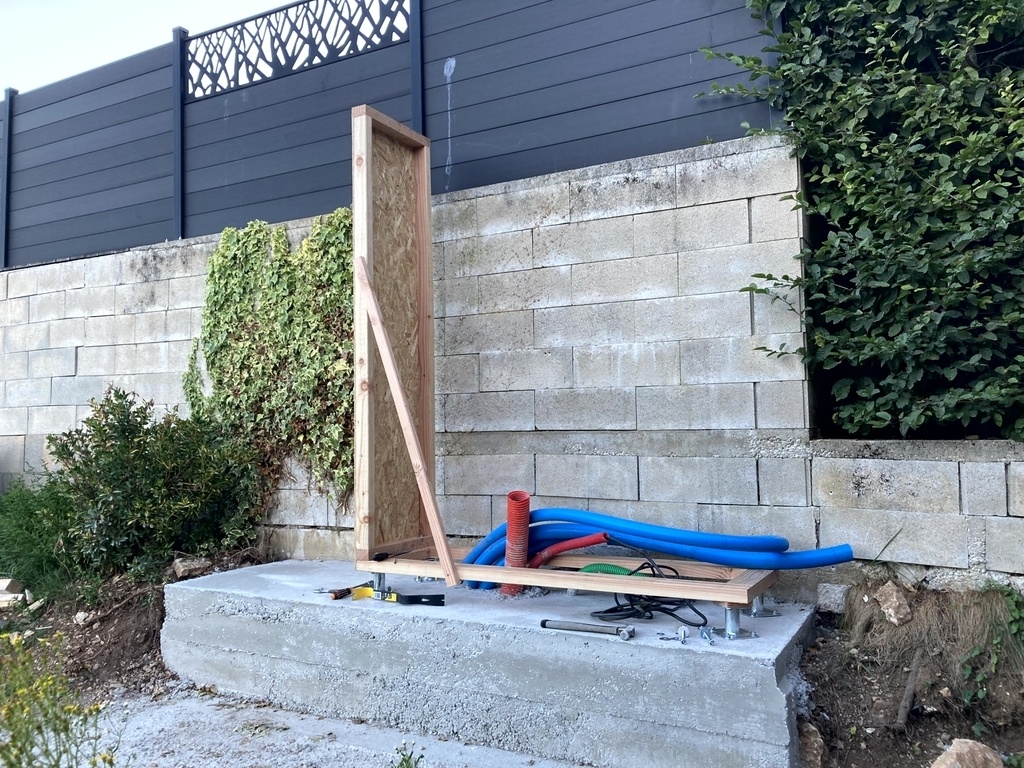

Le montage se fait sans souci sur la lisse

+

+

+

+

L'armoire est restée comme ca tout l'été, enfin j'ai mis les panneaux restants au fond et le pisciniste a pu mettre son matériel en place mais j'ai pas eu le courage de finir dans la foulé.
J'ai fermé l'armoire avec un bout de pare pluie, pas très classe! mais bon c'était les vacances!

Pour le toit j'ai decidé de faire un toit plat avec membrane EPDM. J'ai acheté cette dernière sur LeBonCoin pour pas cher. J'ai decidé de la coller a la néoprène.
J'ai utilisé le site Ubakus pour voir s'il était nécessaire de mettre un isolant sous la membrane et d'après le site oui meme si l'intérieur de l'armoire est pas chauffée il pouvait avoir un point de rosé dans l'OSB.
J'ai acheté 2 panneau de Mousse PU avec revetement alu et en avant Gimgamp!

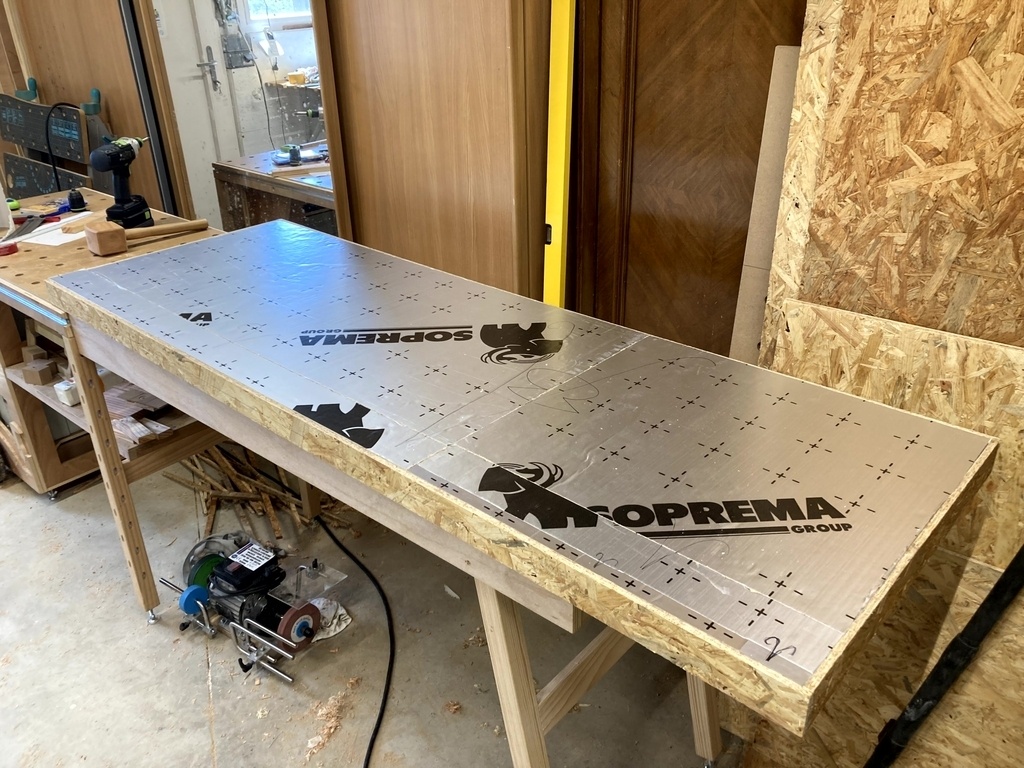

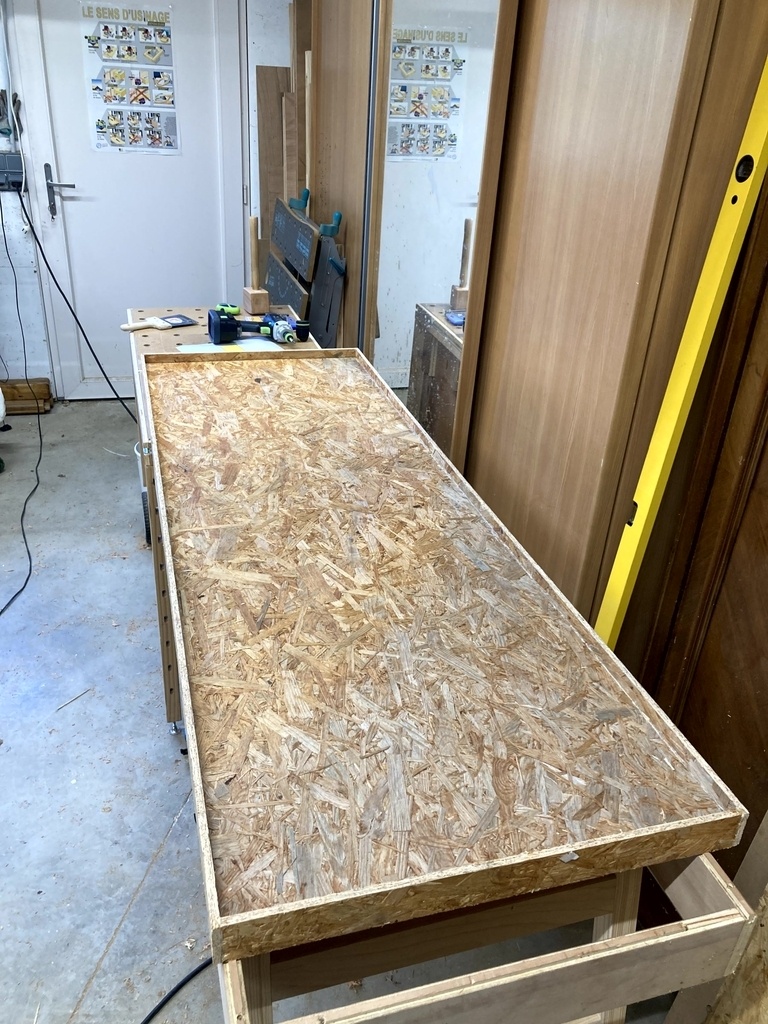

J'ai fait la structure du toit en OSB 8mm, celle-ci est remplie de l'isolant, et le tout et refermé avec un bout de membre EPDM.

+

+

+

Pas evident de mettre la membrane d'un seul tenant. Pout etre sur que les coins prendraient pas l'eau, j'ai collé des pieces d'EPDM sur les angles pour garantir l'etancheité.

+

Ensuite j'ai pas trop de photos car la manipulation de la colle neoprene ne se prête pas trop a enlever les gants!

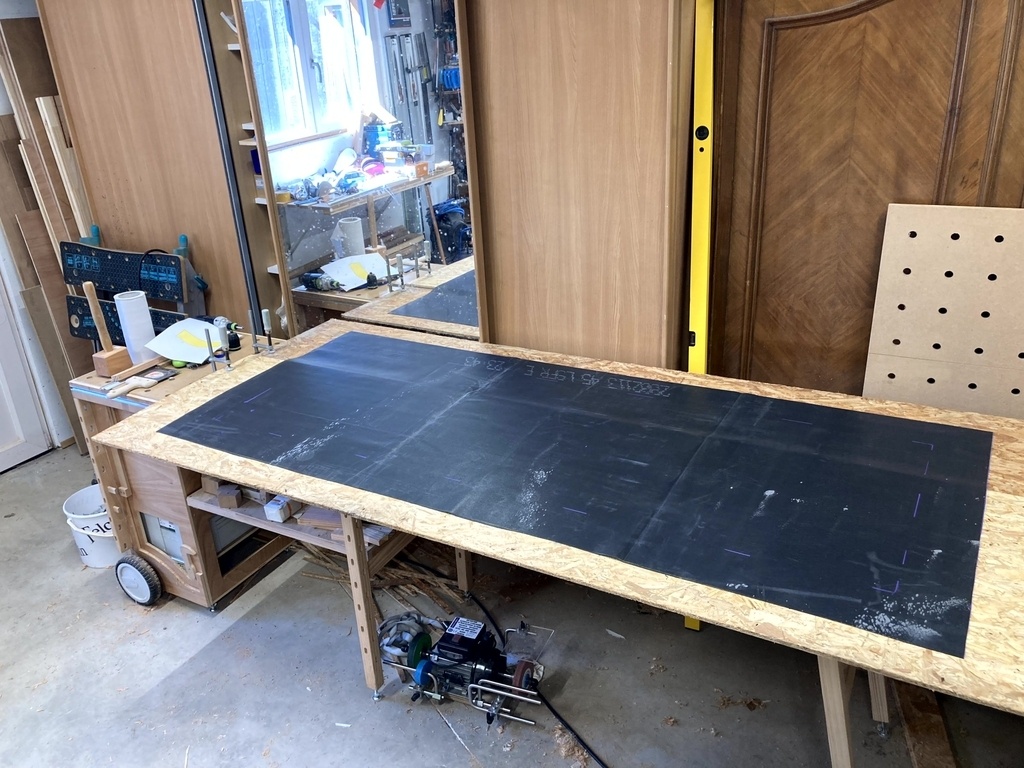

J'ai fait des tests pour les pliages de la membrane a blanc histoire de pas planter le collage et j'ai bien fait, c'est pas si évident que ca!
J'ai aussi fait des tests de collage et j'ai vu qu'il fallait passer un coup de dégraissant pour que ca tienne. J'ai passé un coup d'essence F sur les surfaces a encoller

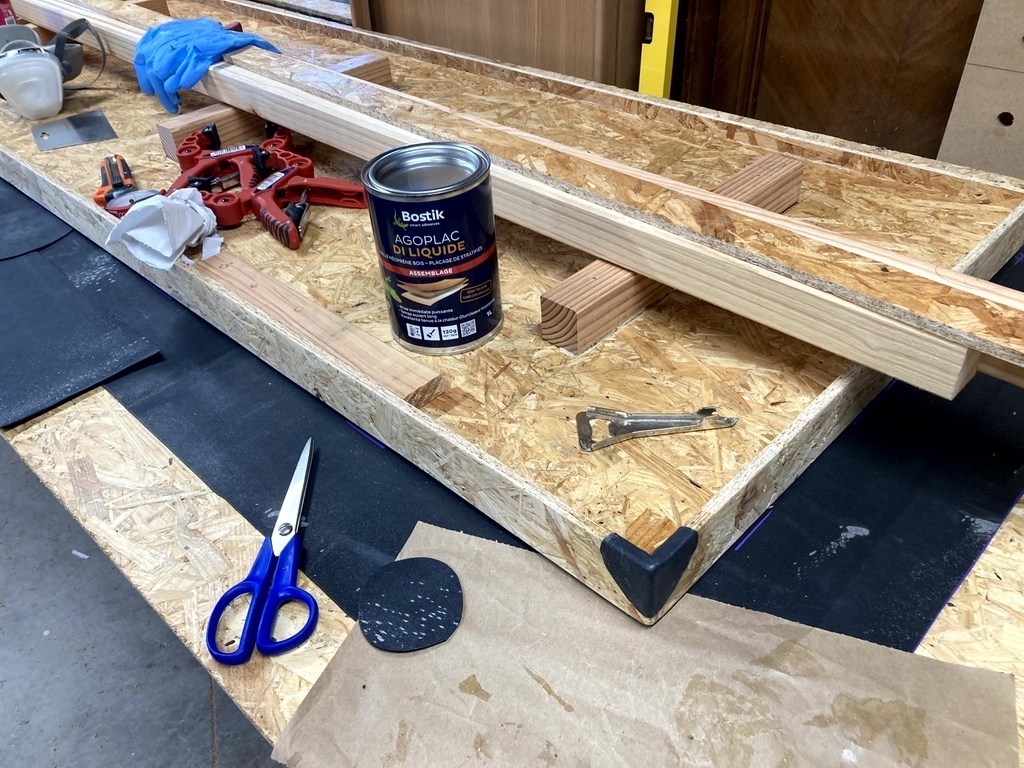

Ensuite j'ai appliqué la colle au pinceau sur la membrane et l'OSB, j'ai attendu que ce soit sec avant de coller. Une fois la technique trouvée pour le 1er angle ca c'est bien passé

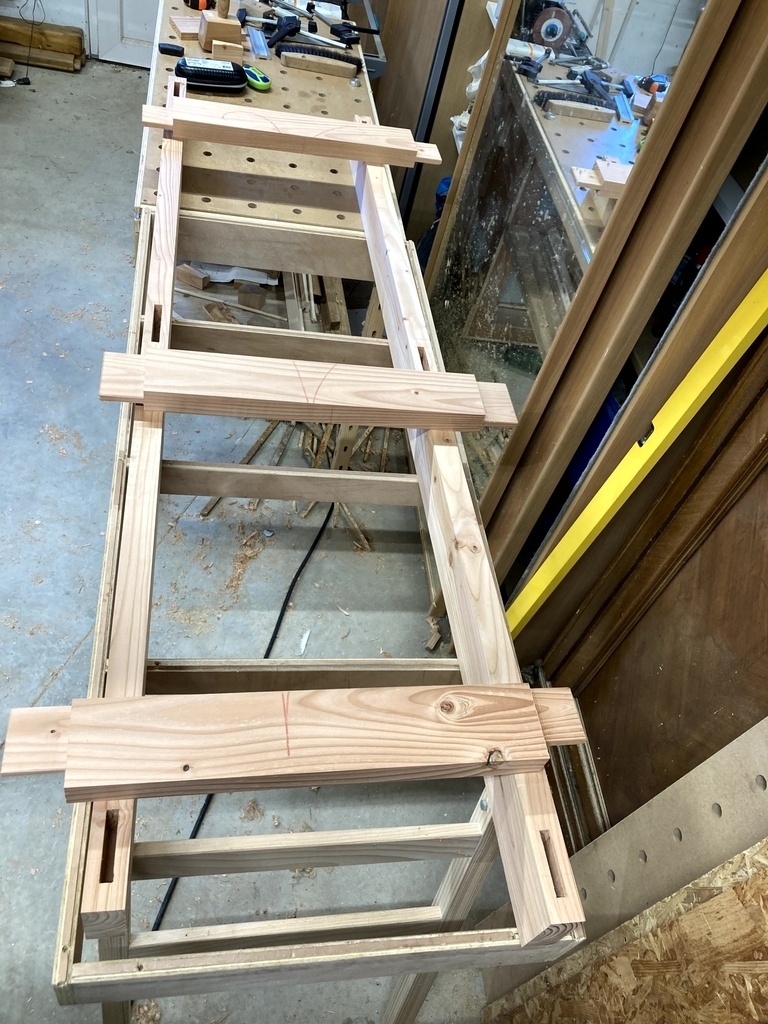

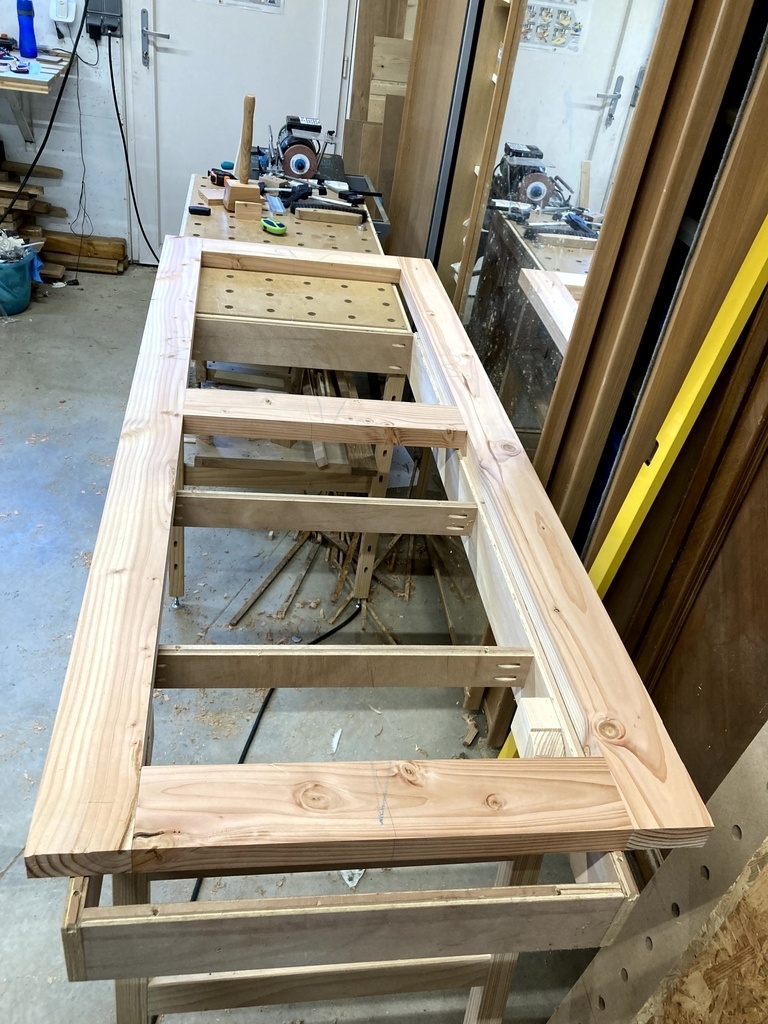

Pour les portes j'ai choisi de faire un cadre avec une traverse intermédiaire le tout assemblé a tenons mortaises.
Sur le plan j'ai dessiné une barbette pour les traverses hautes et basses mais j'ai eu la flemme de les faire. Ca aurait été juste pour le fun.

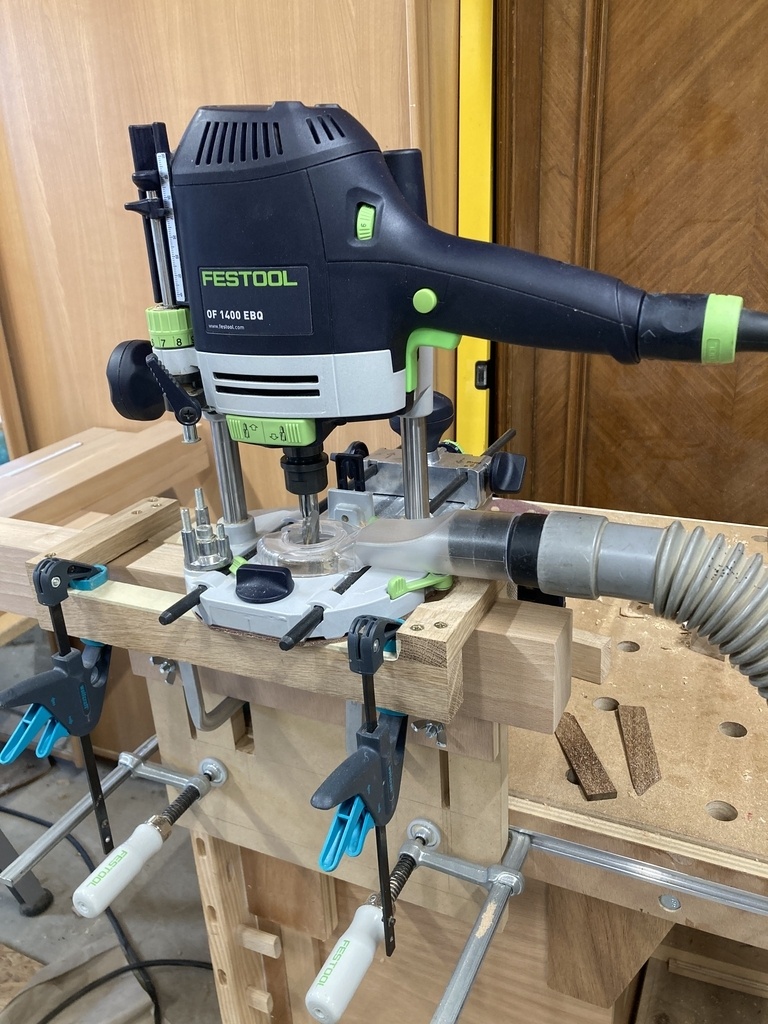

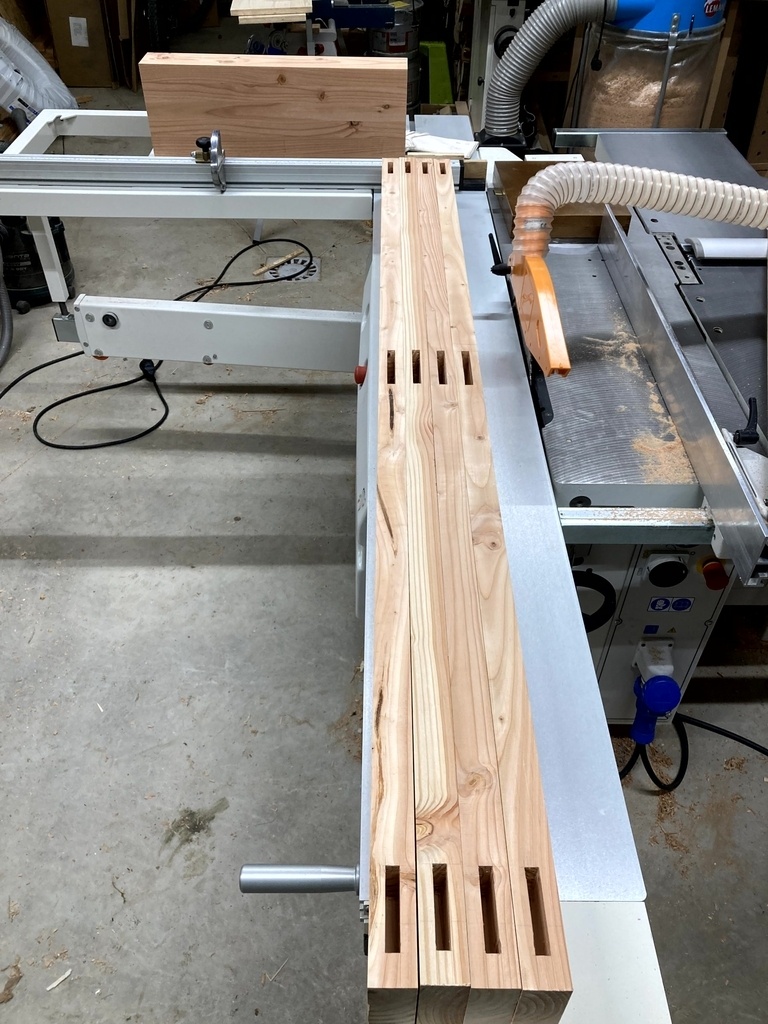

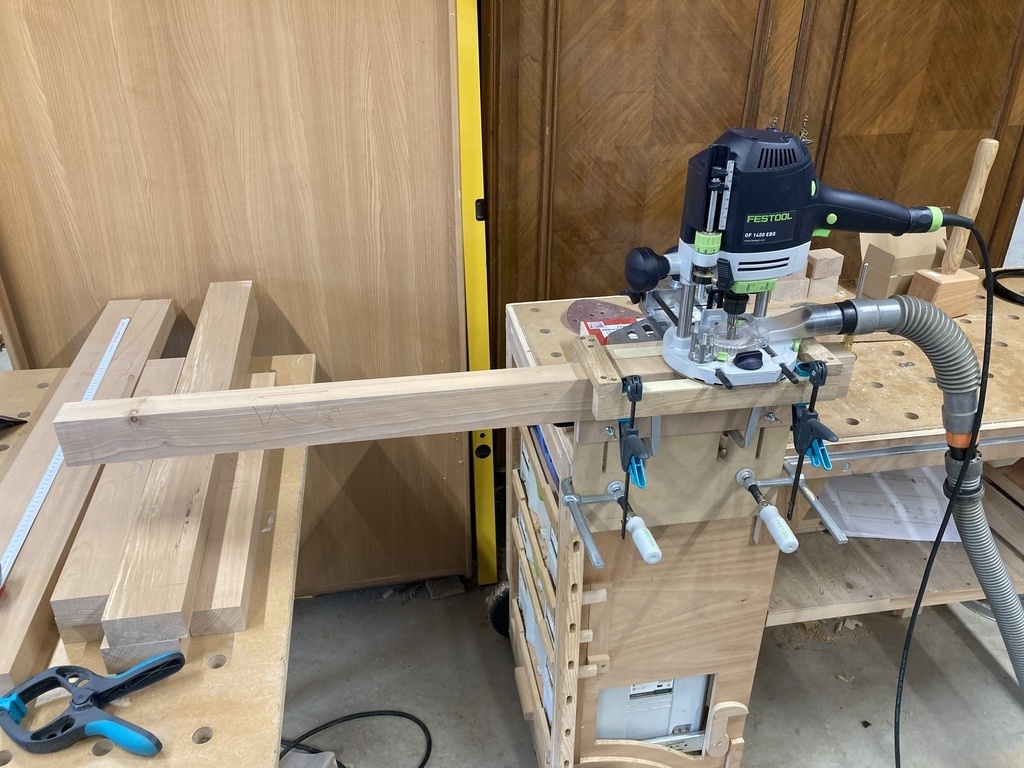

J'ai donc fait mes 12 mortaises à la défonceuse avec un gabarit assez simple. Bon il est un peu petit pour la taille de mes mortaises mais c'est passé! (les photos d'usinage viennent d'un autre projet)
Ppppffff l'équarrissage c'est long! en plus le douglas c'est mou, et plus c'est mou plus c'est dur a couper! Faut que ce soit parfaitement affuté!

+

+

+

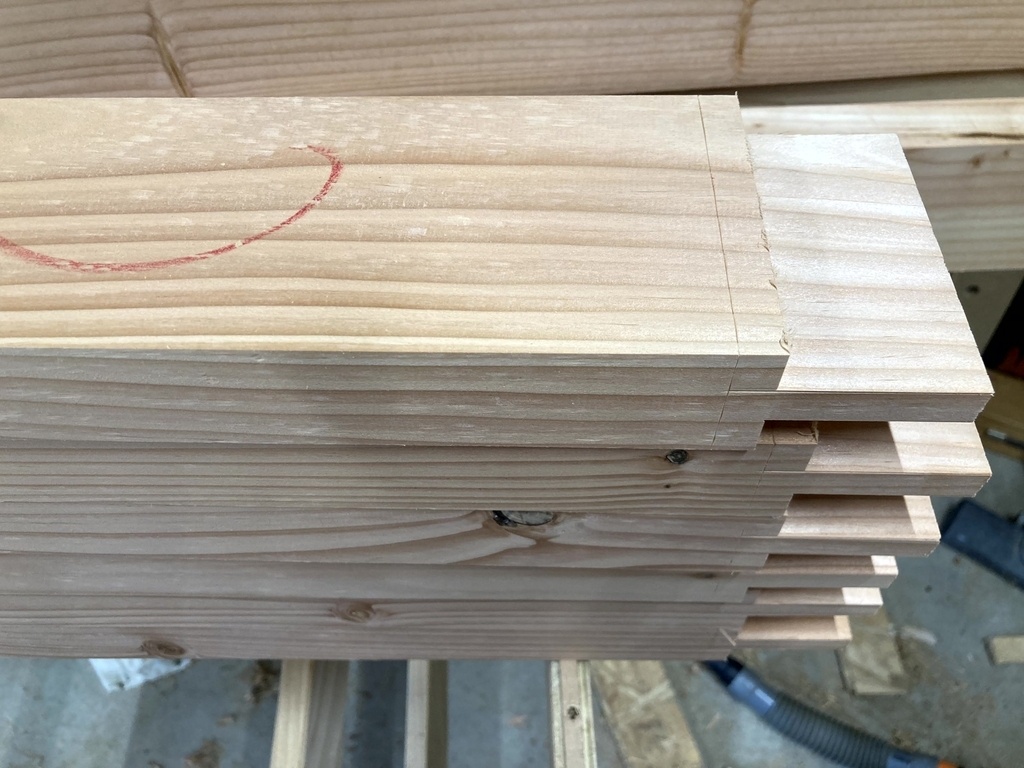

Pour les tenons, j'ai pas eu envi de faire les 12 a la main, je suis parti sur la toupie.
J'ai prévu des tenons de 60mm de long, car j'ai bien calculé, mon outil fait Ø150mm - Ø de l'arbre 30mm = 120mm soit une longueur d'usinage de 60mm a faire en plusieurs passes.

Ci dessus le tenon le plus long que j'ai pu faire... le trait est bien a 60mm...

+

Eh oui, j'en vois qui rigolent au fond de la salle, et ils ont pas tord...
Au premier tenon j'ai fait une premiere passe, puis une seconde et la paf ca bloque... mais qu'est ce donc cette diablerie!

Ben c'est la bague d'épaisseur entre les 2 outils a tenoner gros nigaud!
Eh oui elle doit faire Ø50mm du coup les tenons maxi ne font plus 60mm mais 50mm (voire un peu moins si on veut pas de surprise a l'usinage...).

Bon ben plan B (ca fait quand meme 2 plans B, ca fait beaucoup je trouve!), j'ai ajusté la longueur des tenons a la scie a format et j'ai ajusté l'épaisseur au ciseau.

+

+

+

J'ai collé à la colle PU, le résultat est plutôt pas mal.

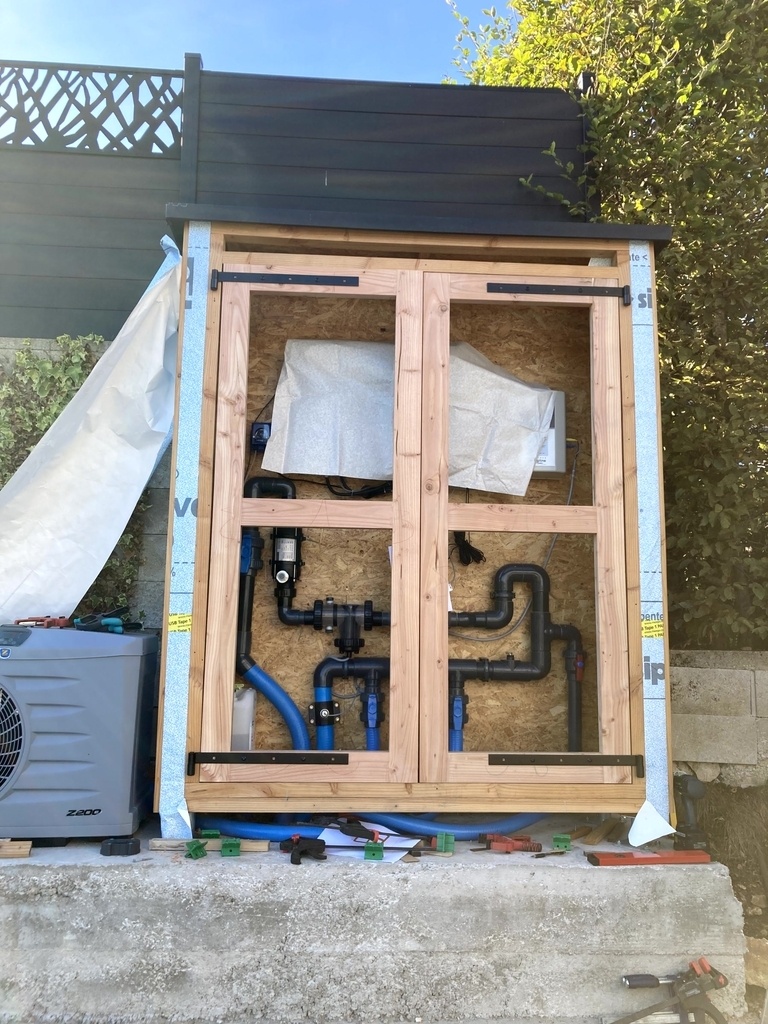

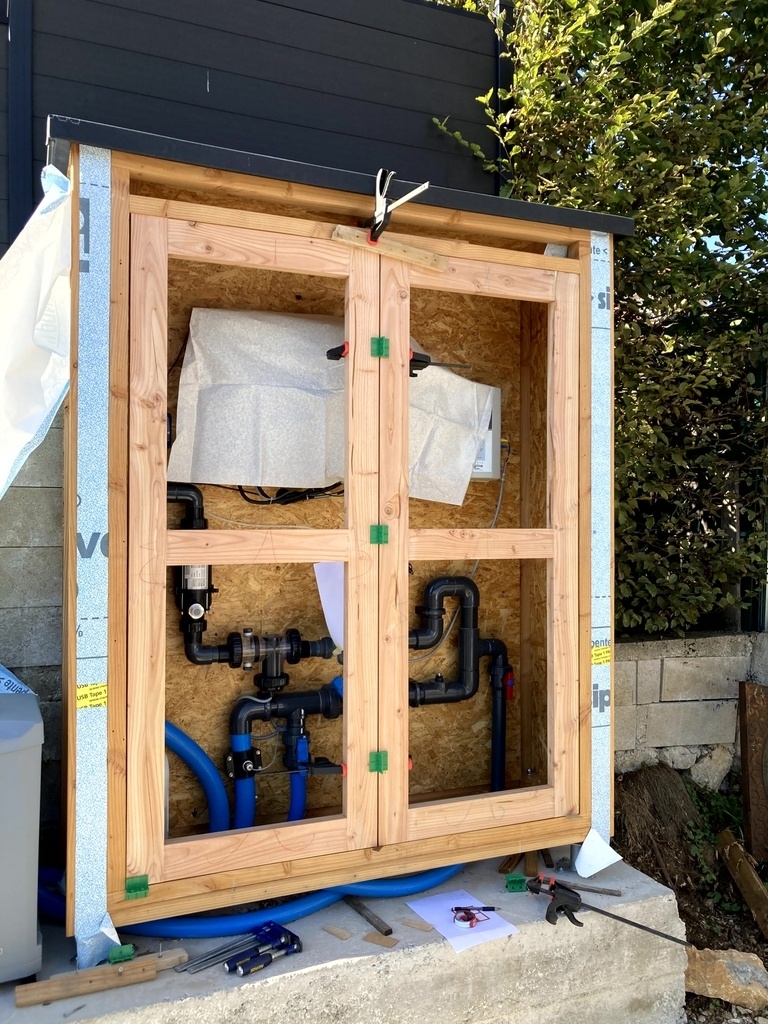

Ensuite, j'ai présenté l'enfant a sa mère. Bon l'ossature est pas parfaitement d'équerre mais ca se joue a quelques millimètres en revanche l'aplomb est bon.
Je peux y placer les portes, les caler, prendre mes repères pour placer les pentures

Note pour plus tard, pour les prochaine pentures, je mettrai un calage avec plus de jeu en haut qu'en bas car, la gravité fait que les portes se rapprochent en haut et s'éloignent en bas a cause du jeu des pentures sur les gonds.
Ca se verra pas un fois bardé.

+

+

Bon ben ca c'est fait... reste l'habillage de tout ca!

Pour que ce soit joli j'essaie quand meme de purger les plus gros défauts des lames de bardage, c'est du douglas de 2e choix.

Au départ je voulais faire un fil continu en les cotés et la façade, j'ai meme envisagé de faire une coupe a 45deg pour les angles (voir plan), mais non! faut rester raisonnable, je vais juste faire le fil continu sur la facade

Pas évident de ne pas faire tomber les nœuds dans les zones de vissage ou les jonctions entre la structure et les portes.
Il faut jongler entre les lames, réussir a trouver des longueurs d'1.8m environ avec pas trop de défaut mais tout en évitant d'avoir trop de chute car je n'ai pas beaucoup de marge sur le nombre de lames.

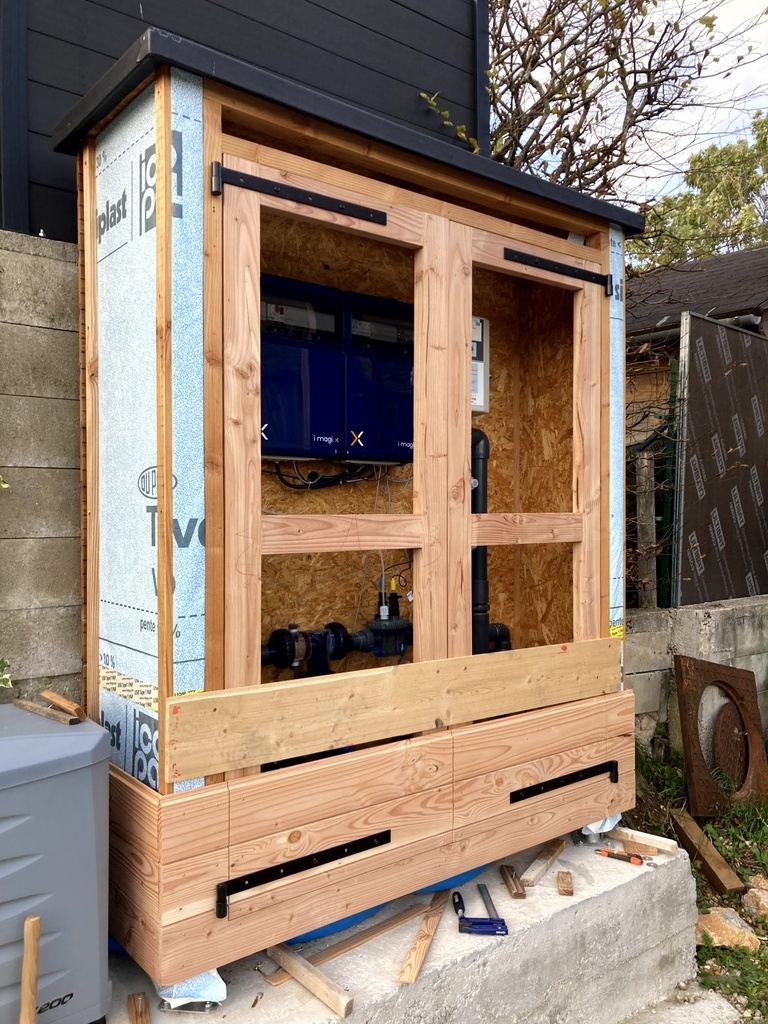

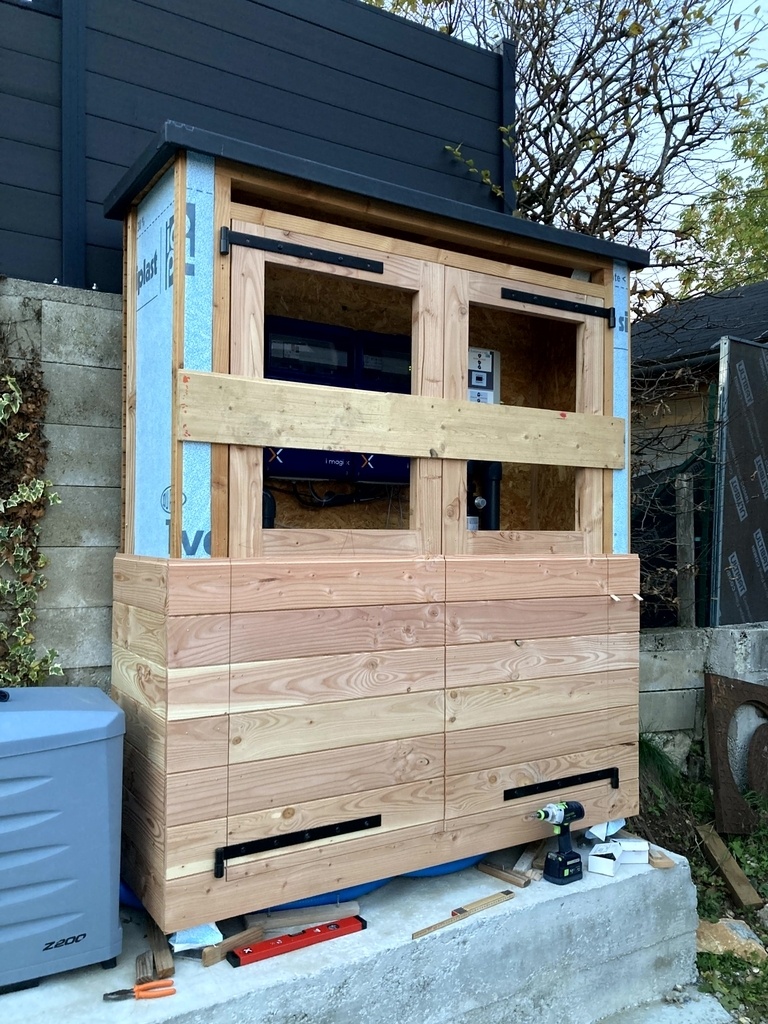

Pour pouvoir mettre les pentures sur le bardage il a bien fallu les enlever, j'ai solidarisé les portes à la structure avec une planche de lambris. Elle me servait aussi empêcher les portes de bouger pour visser le bardage, je la remontais au fur et a mesure de l'avancement du bardage.

+

+

Pour les penture hautes j'ai fait autrement, j'ai vissé la porte a travers la traverse supérieure de la structure et j'ai enlevé le toit.

+

Une fois le bardage en position je suis passé par le dessus pour percer le bardage par l'intérieur et j'ai pu remettre en place les pentures puis le toit.

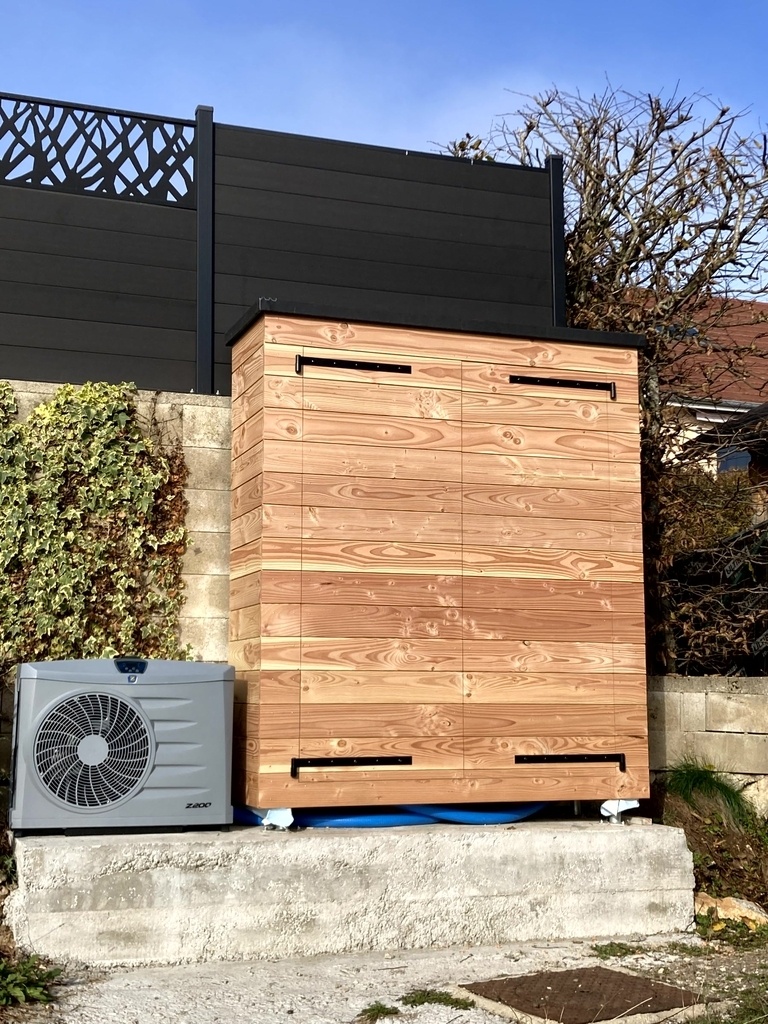

Coup de bol, planification parfaite ou subtile mélange des 2, la dernière lame de bardage tombe pile poil sur le haut de la porte.
J'ai juste a couper la languette et la porte s'intègre parfaitement dans le bardage...

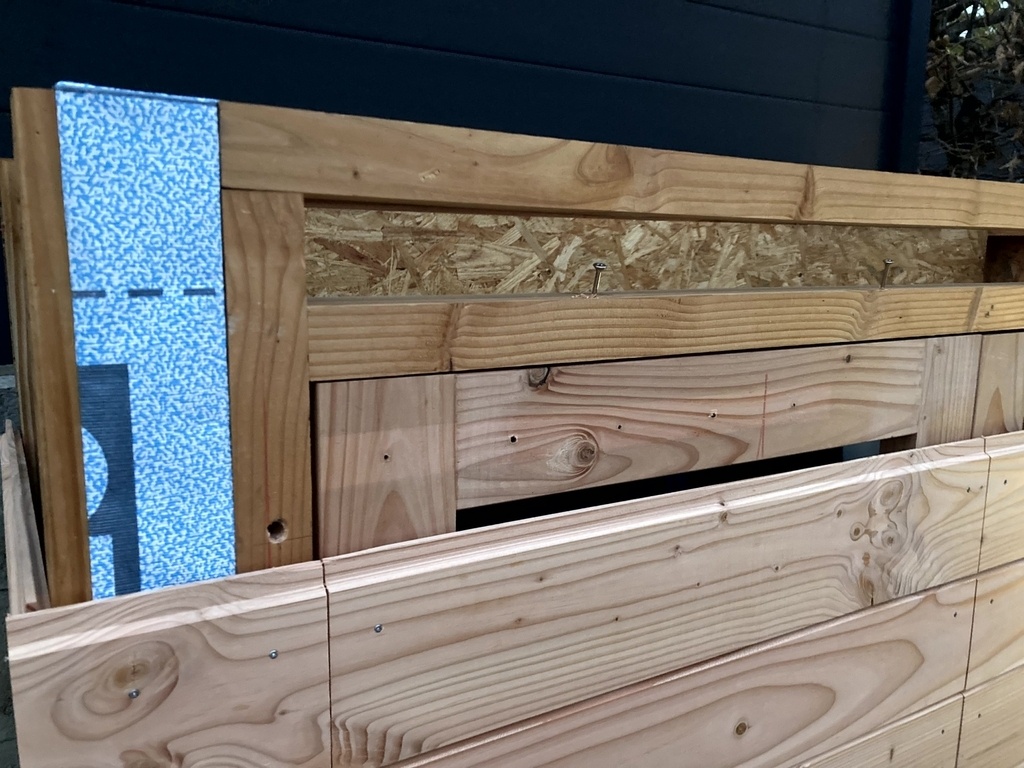

Petit détail, pour l'espacement entre les lames de bardage, vu que celui ci était plutot sec, j'ai decidé de ne pas assembler les lames en fond de rainure, j'ai laissé 2 ou 3mm entre les lames pour que l'hiver le bois puisse gonfler sans tout peter.
J'ai utilisé des dominos pour caler les lames avant vissage.

Ben pas encore, a ce jour il faut que je finisse le verrouillage. Il manque :

• des aimants pour que les portes tiennent fermées en remplacement des 2 coins que j'utilise actuellement
• des poignées pour ouvrir les portes, c'est plus pratique
• de quoi verrouiller les portes pour limiter l'accès.
• peut être des baguettes d'angle, mais pas sur, 95% du temps je vois la face avant donc pas sur que ce soit utile.

Ca doit être jouable en 2023, quoique...

+

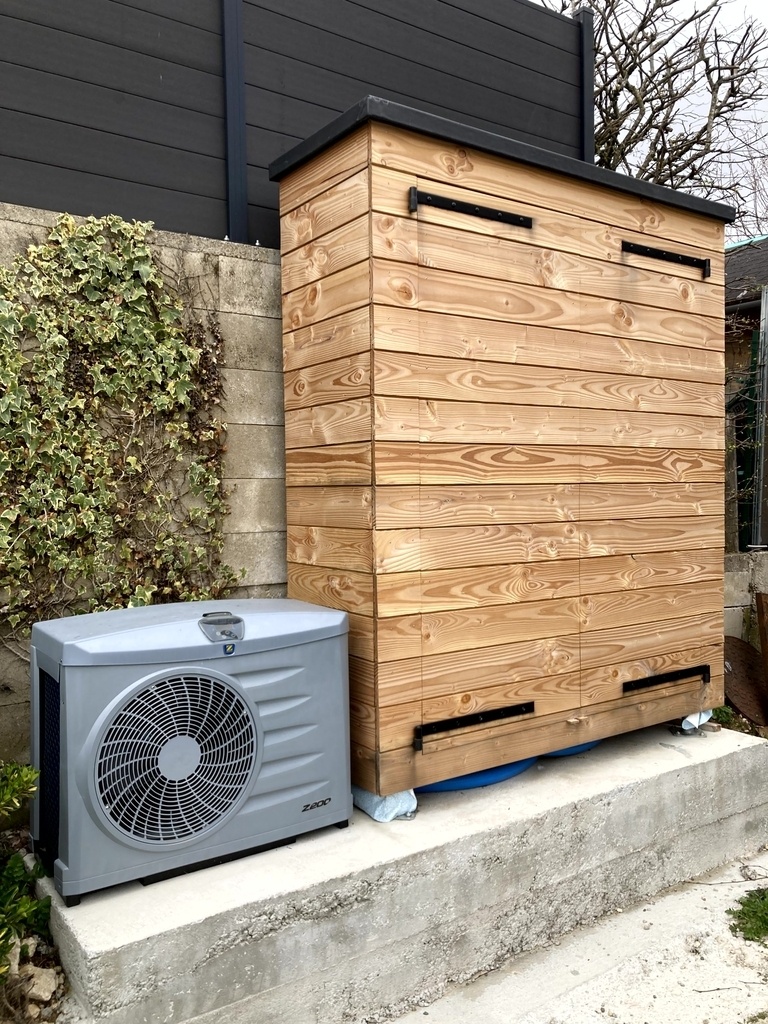

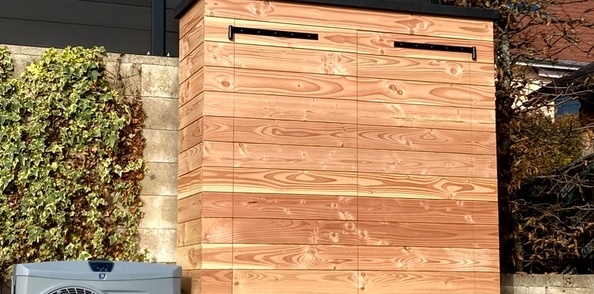

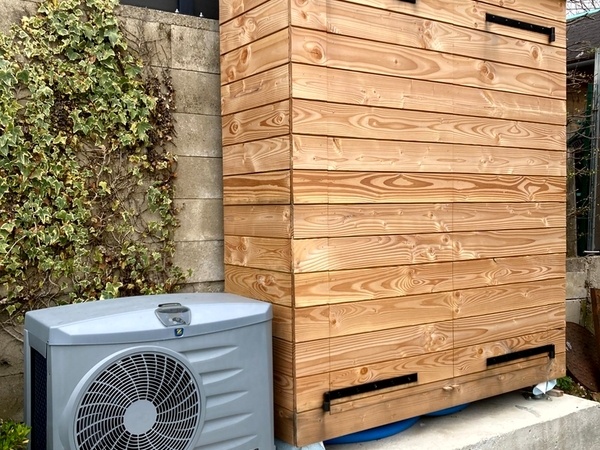

Le bardage est en train de griser après un hiver...

Merci d'avoir lu jusque là, je ne pensais pas en mettre des tartines comme ca, mais j'avais plus de photos que prévu
