Le caisson

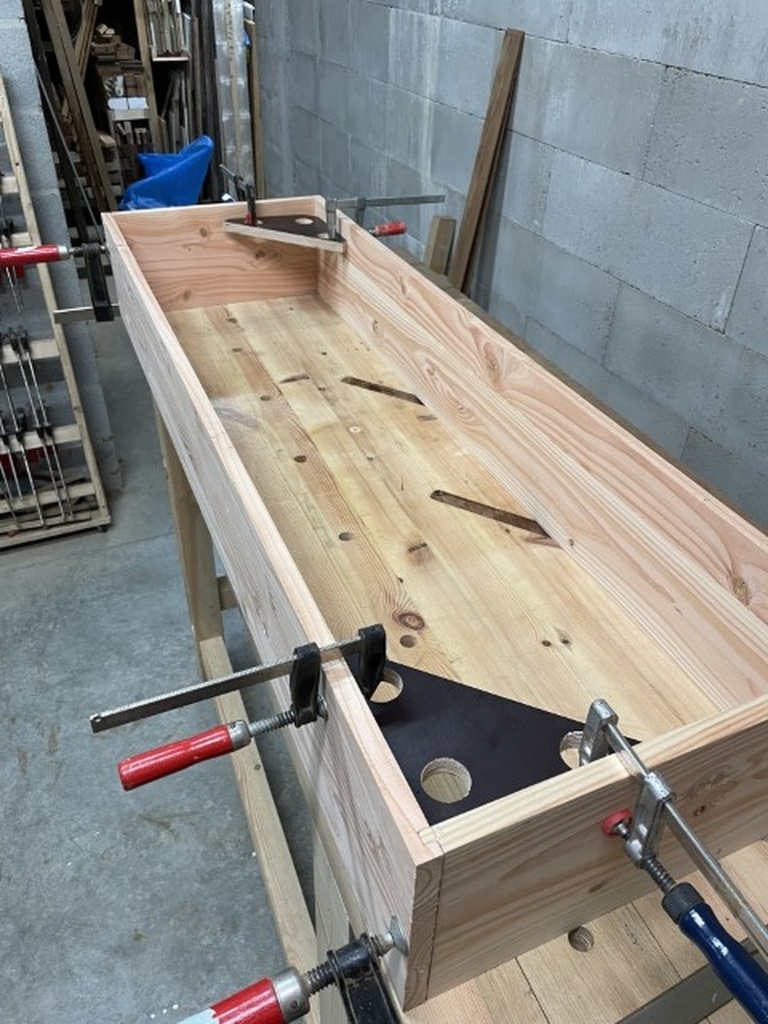

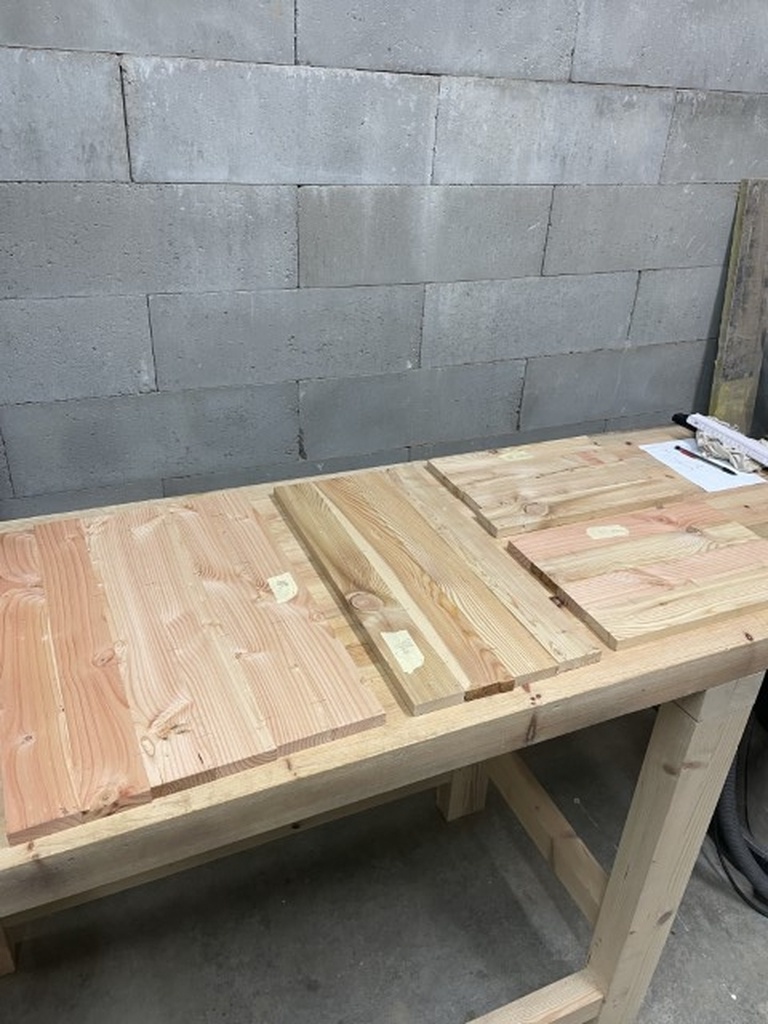

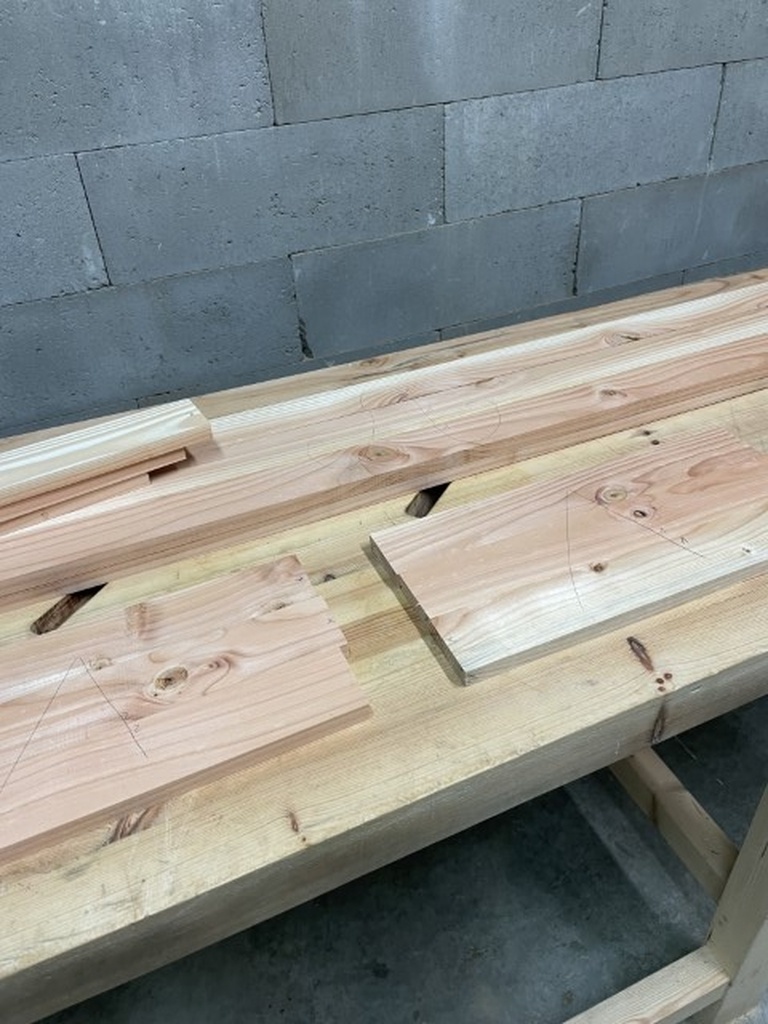

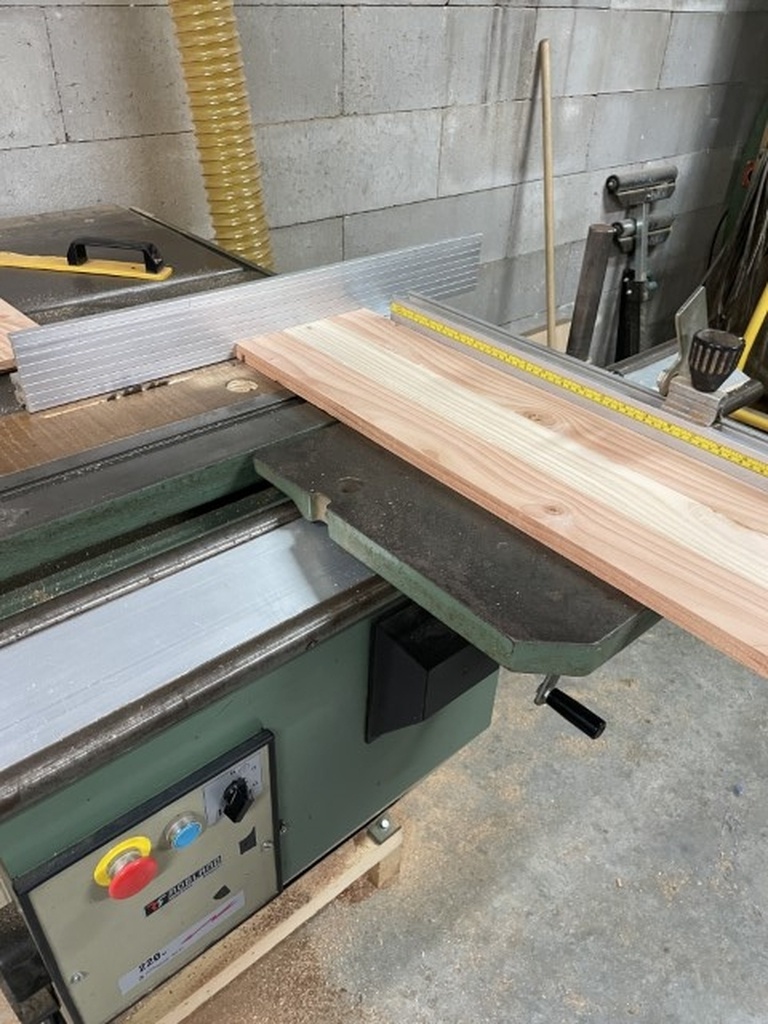

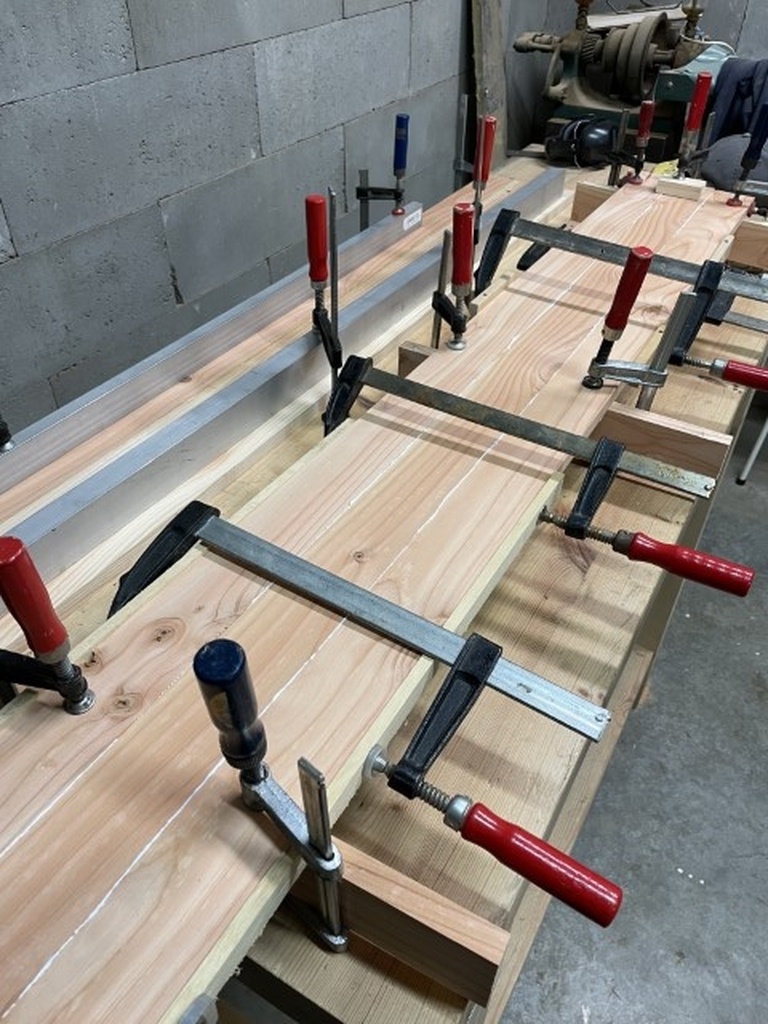

Réalisation de la caisse extérieure avec des planches de douglas déclassées en bardage.

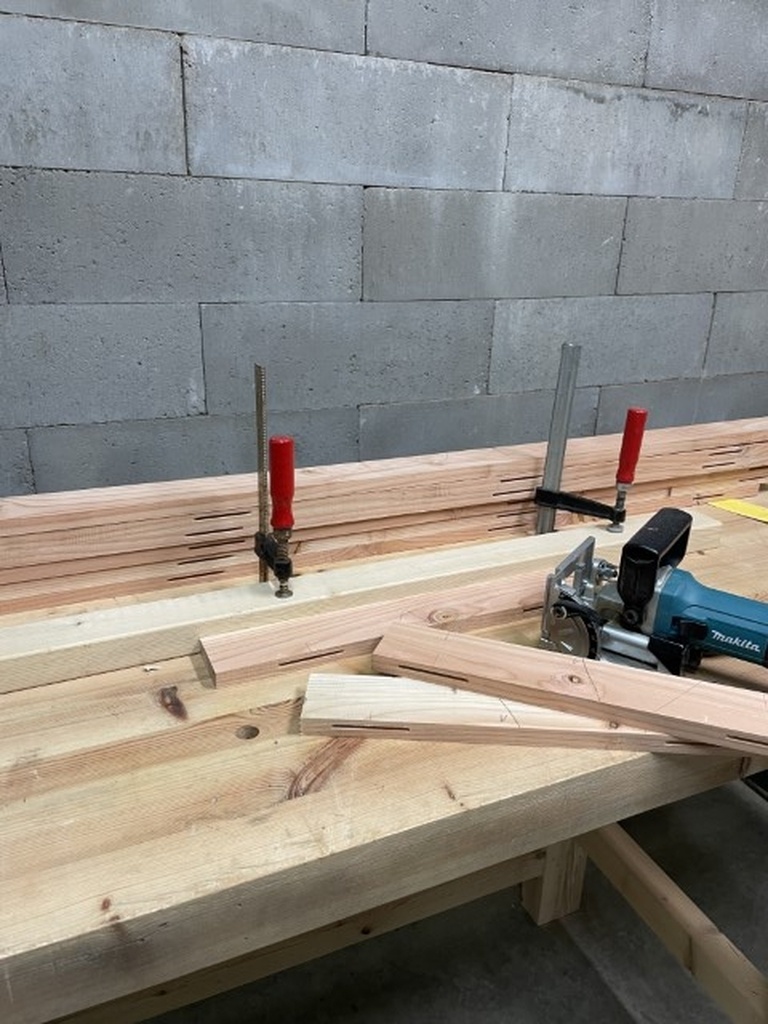

Assemblage avec lamello, puis découpe aux bonnes longueurs.

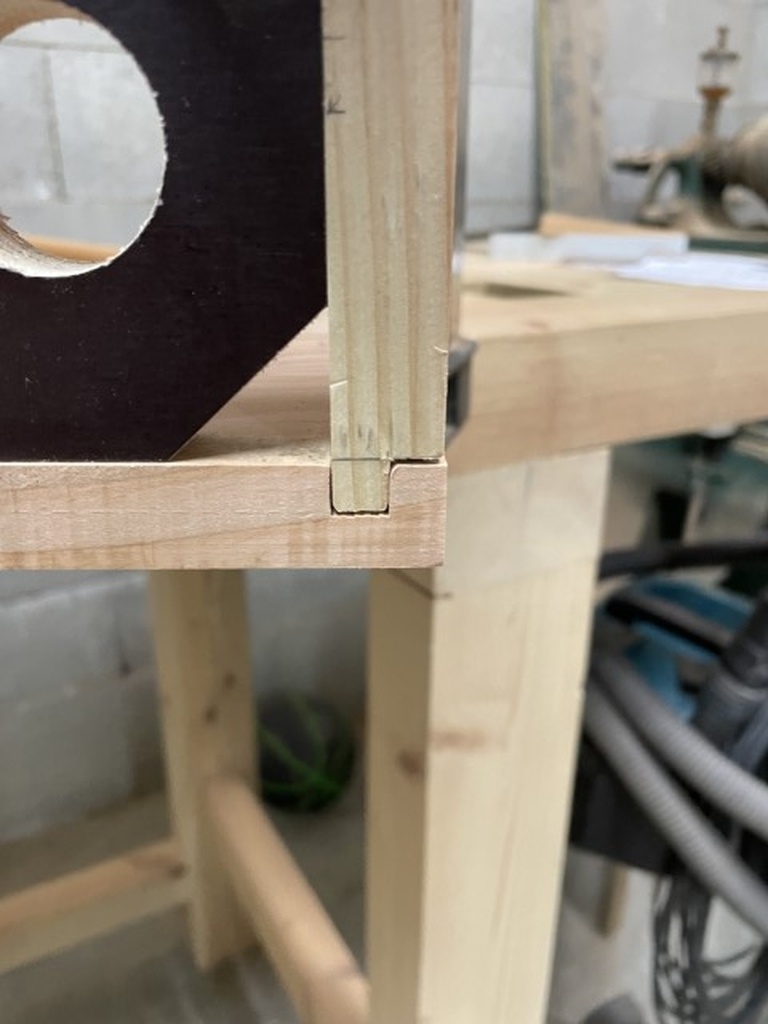

Assemblage par rainure batarde.

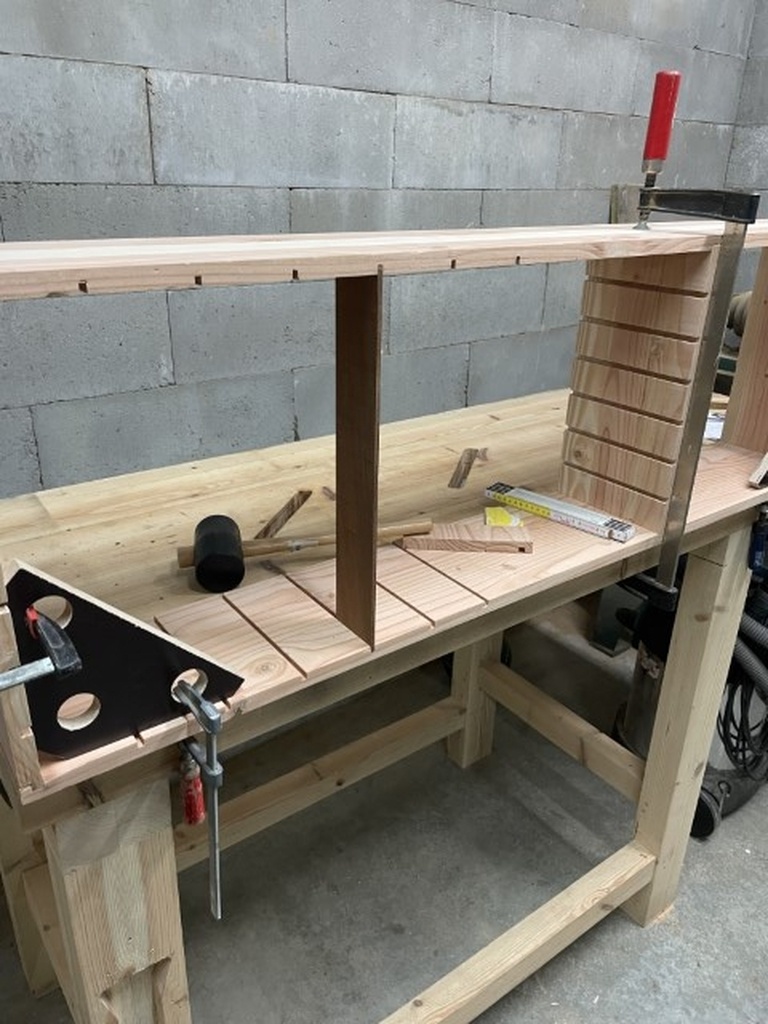

Avant collage final, réalisation des rainures intérieures pour recevoir les séparations.
L'idée était de faire tout avec la scie sous table. Vu que ca paraît tout simple dans les vidéos...
Ce n'est pas vraiment le cas...
Ca manque un peu de précision à mon goût, mais j'aurai essayé !

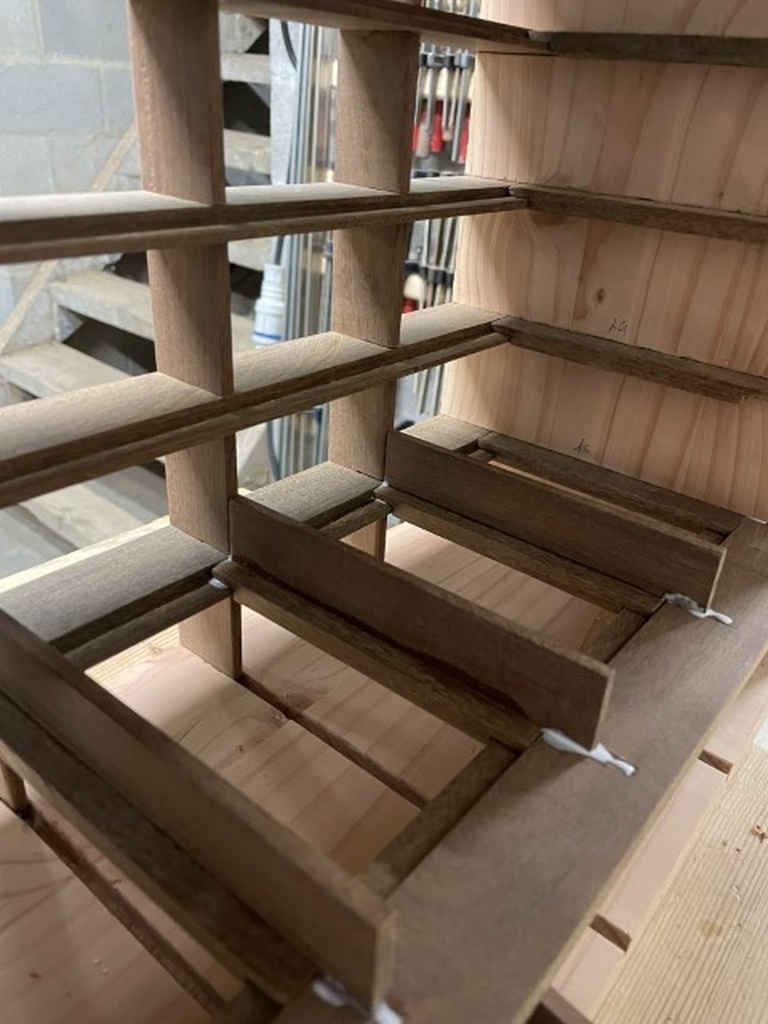

La maille intérieure
Ici aussi, de la récup : des lambourdes d'ipé que j'ai refendues et rabotées.
De mémoire j'ai du 8mm pour les horizontales et 5mm pour les verticales. C'était en fonction des épaisseurs que j'ai pu sortir hors des bois.

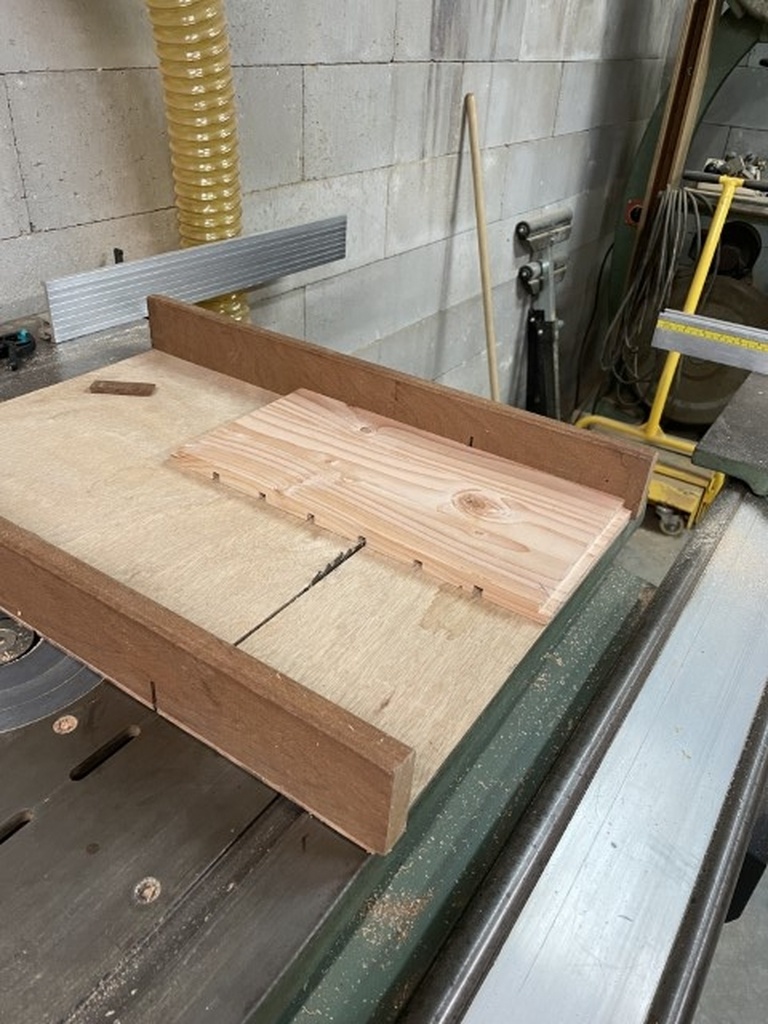

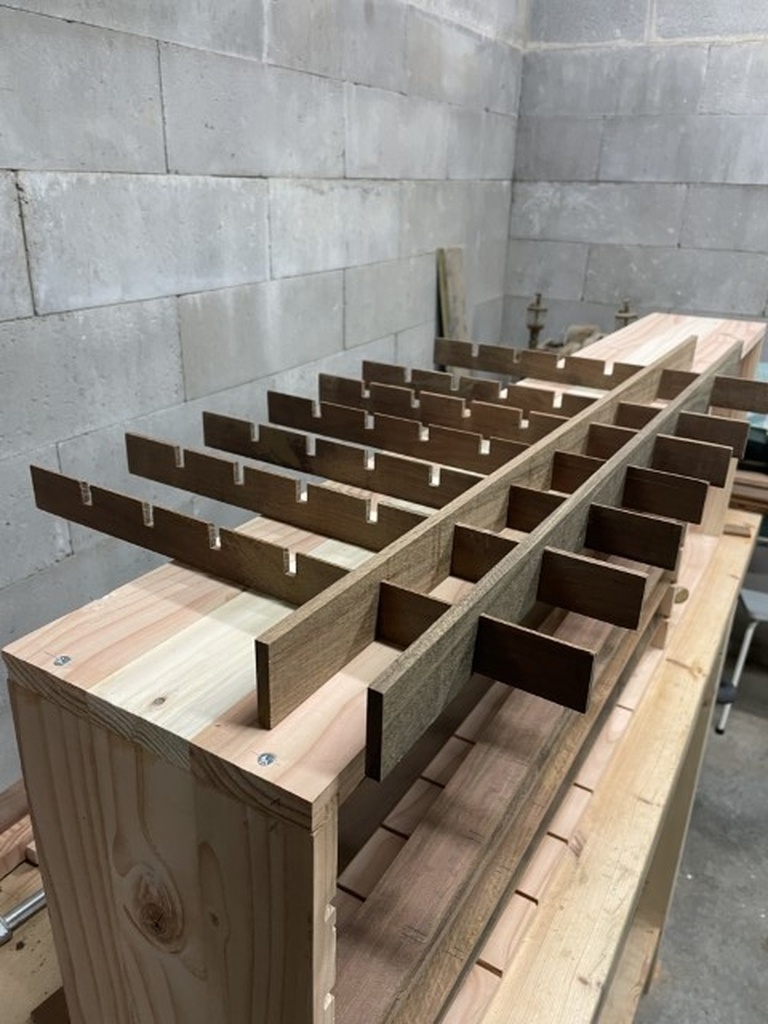

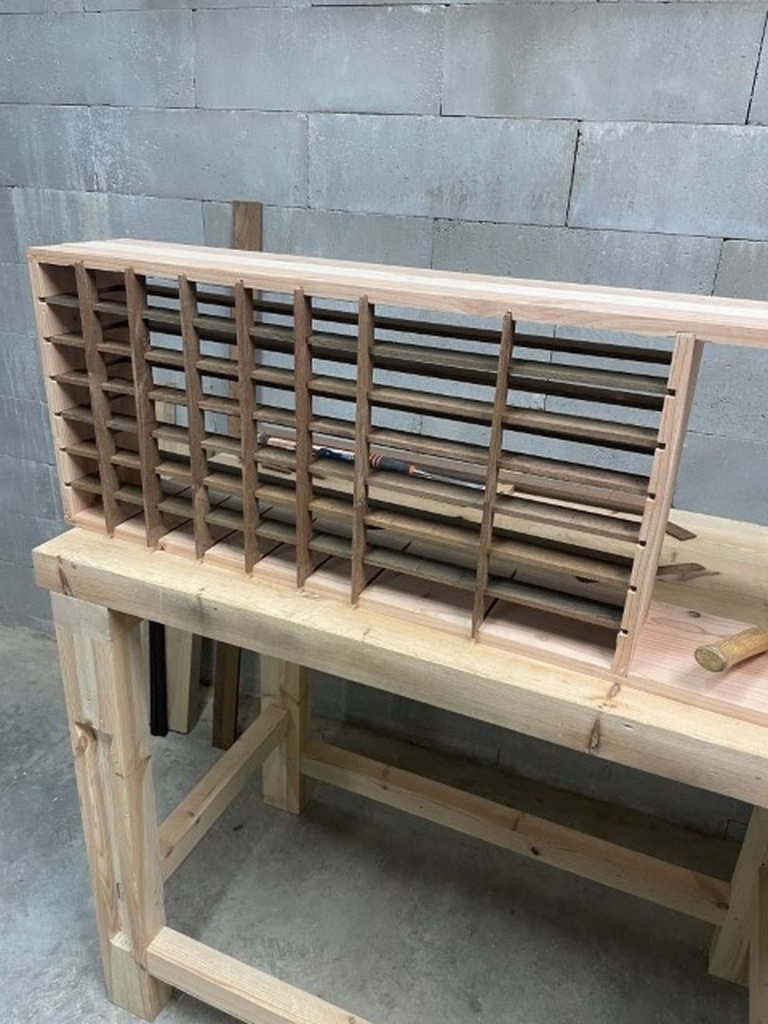

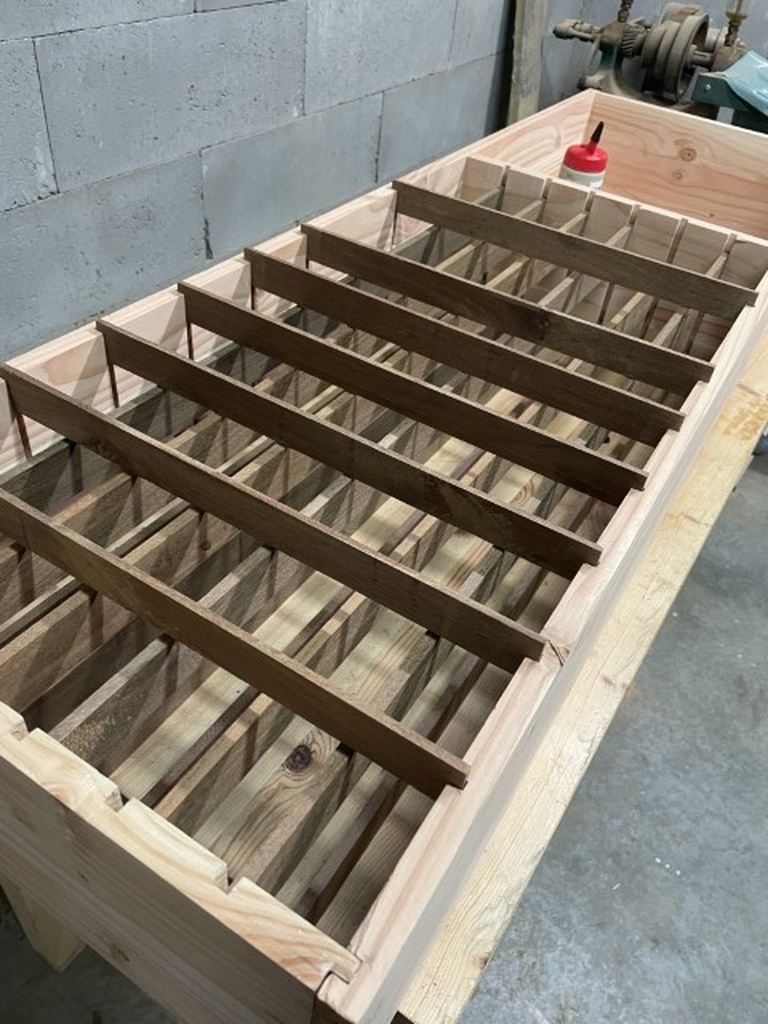

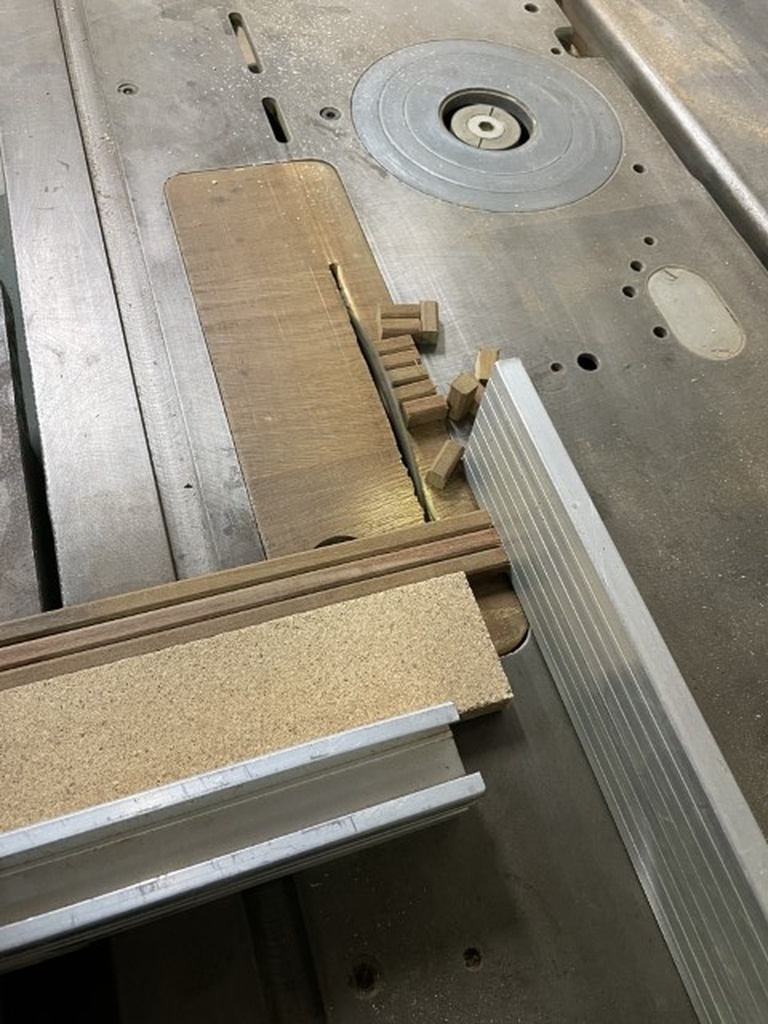

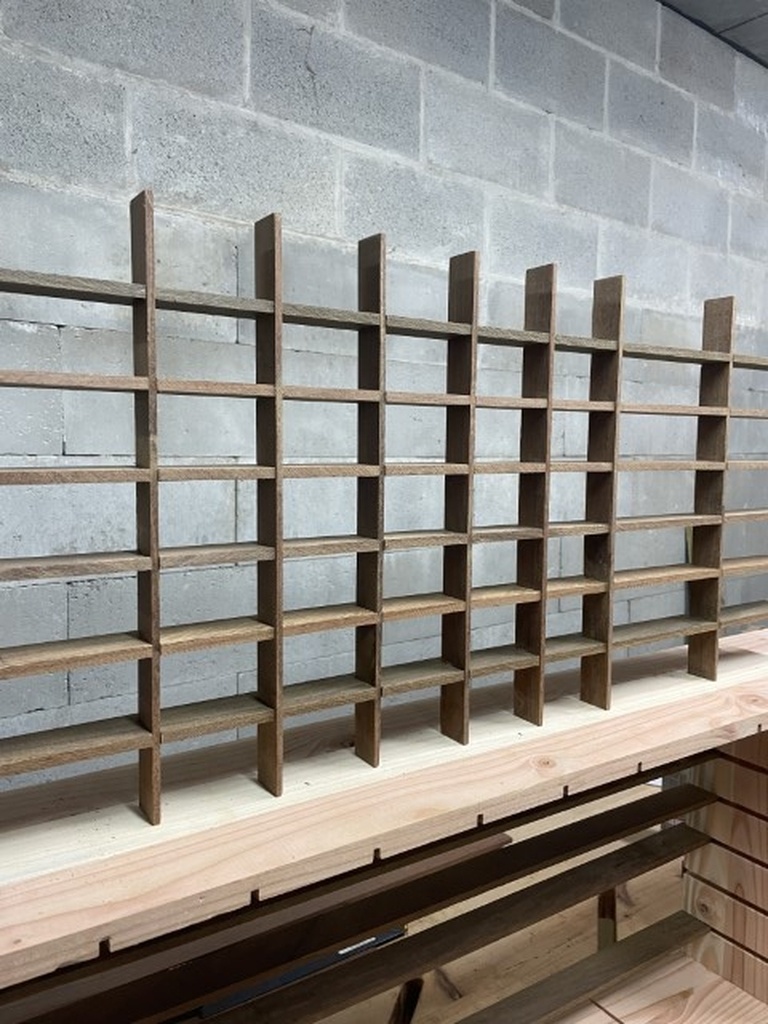

Assemblage à mi-bois entre les deux, de nouveau avec la scie et le chariot pour constituer la grille en face avant.

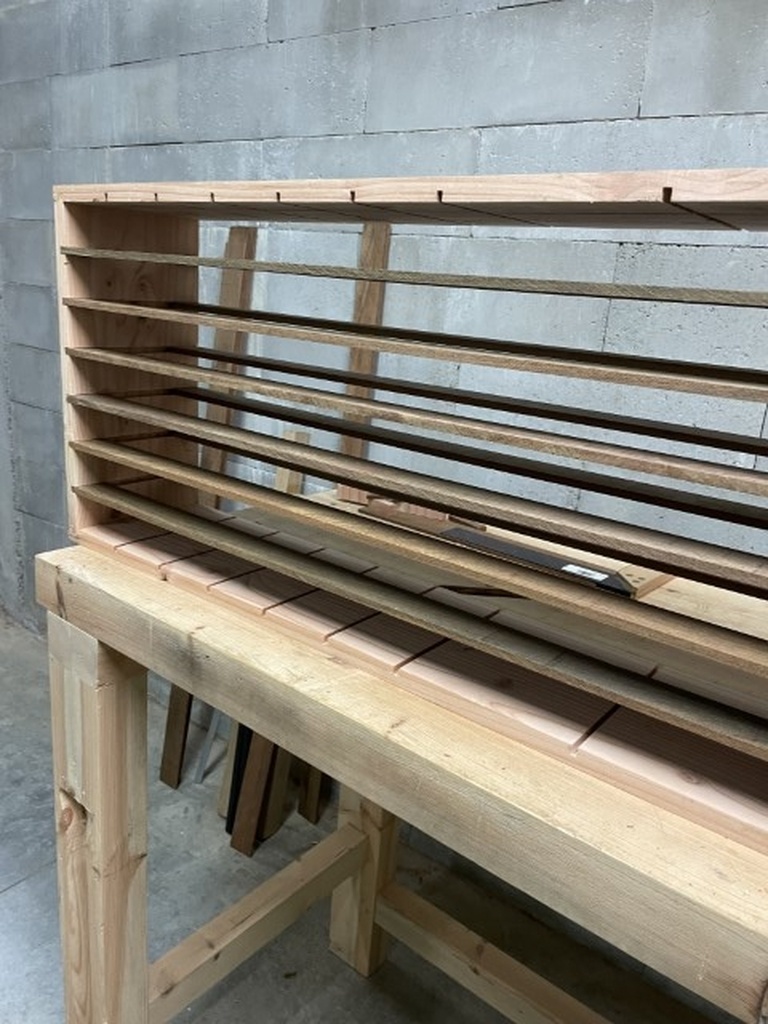

Il n'y a que des horizontales sur l'arrière.

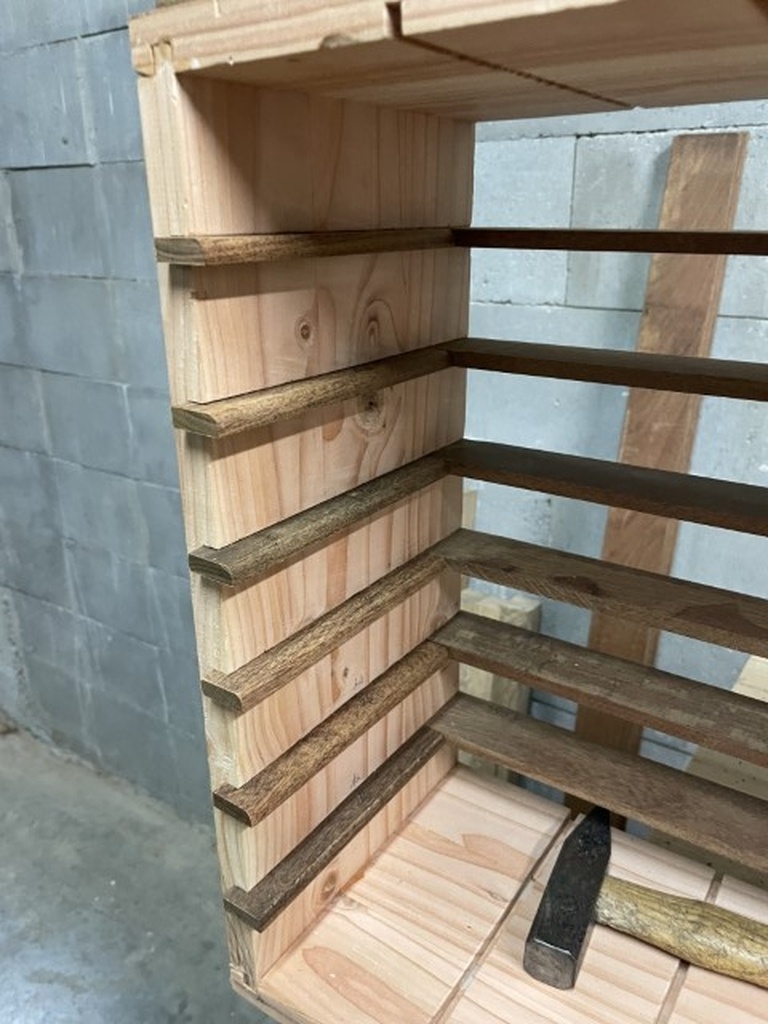

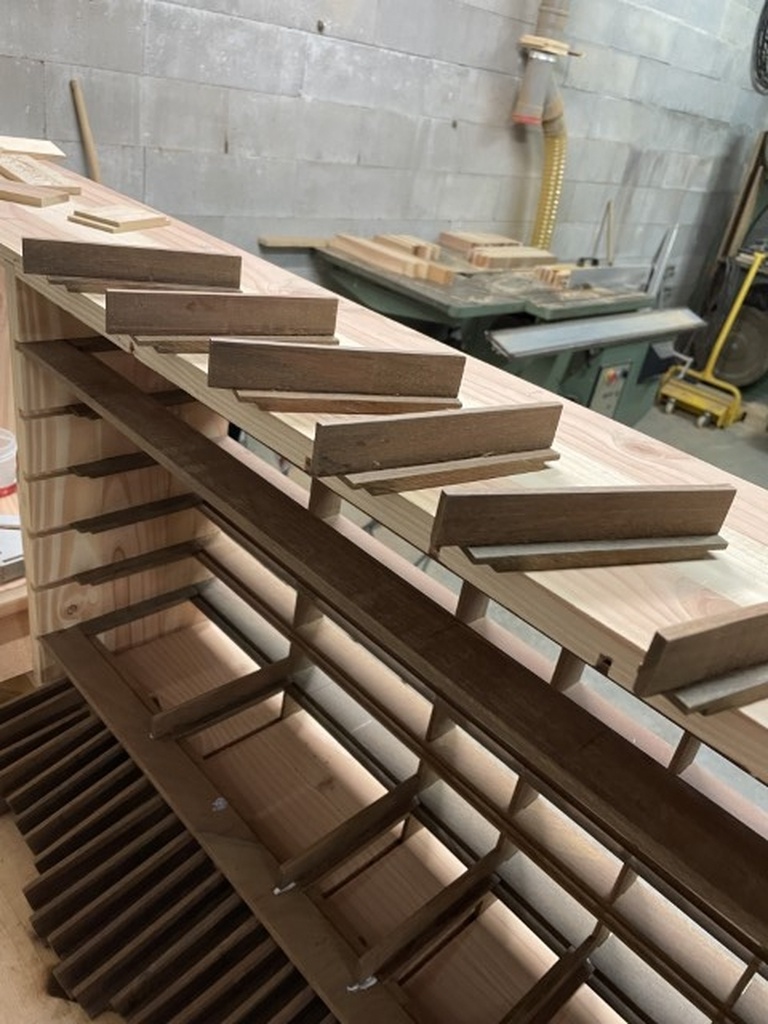

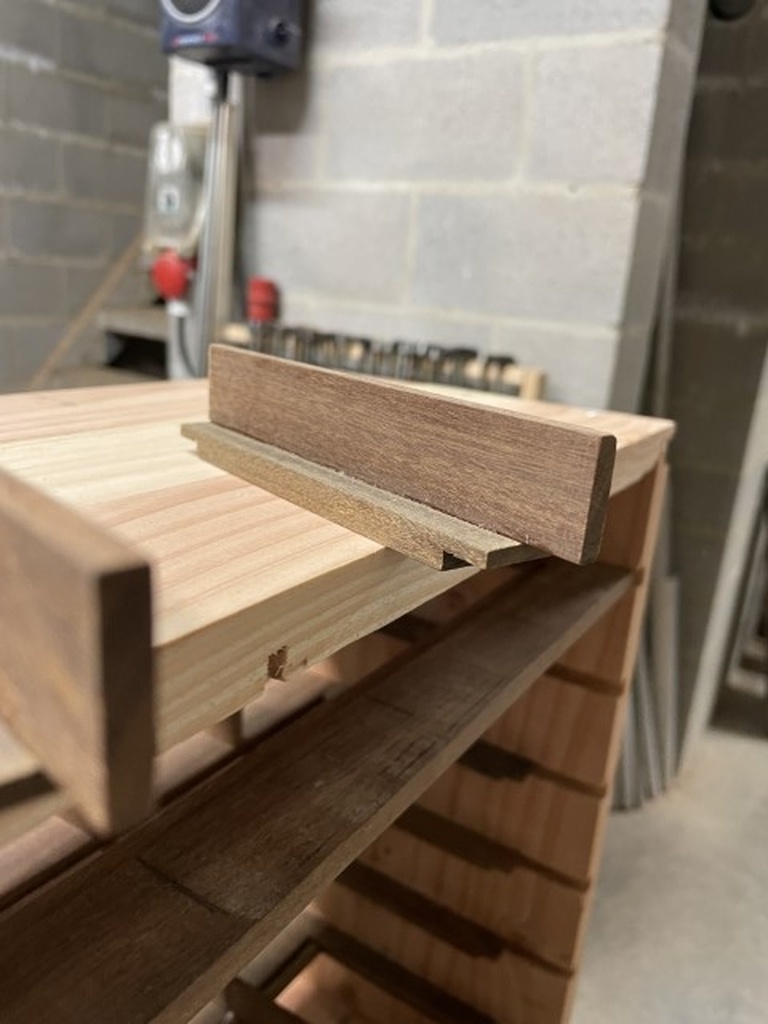

Même type d'assemblage mais "à plat" (sur l'épaisseur) pour relier les horizontales avant et arrière aux "coulisseaux" intermédiaires. Reprise des épaisseurs encore à la scie sous table (visible sur les dernières photos).
Ces derniers sont constitués de 2 plats collés l'un à l'autre.
Un travail de patience... Et par essai/erreur...

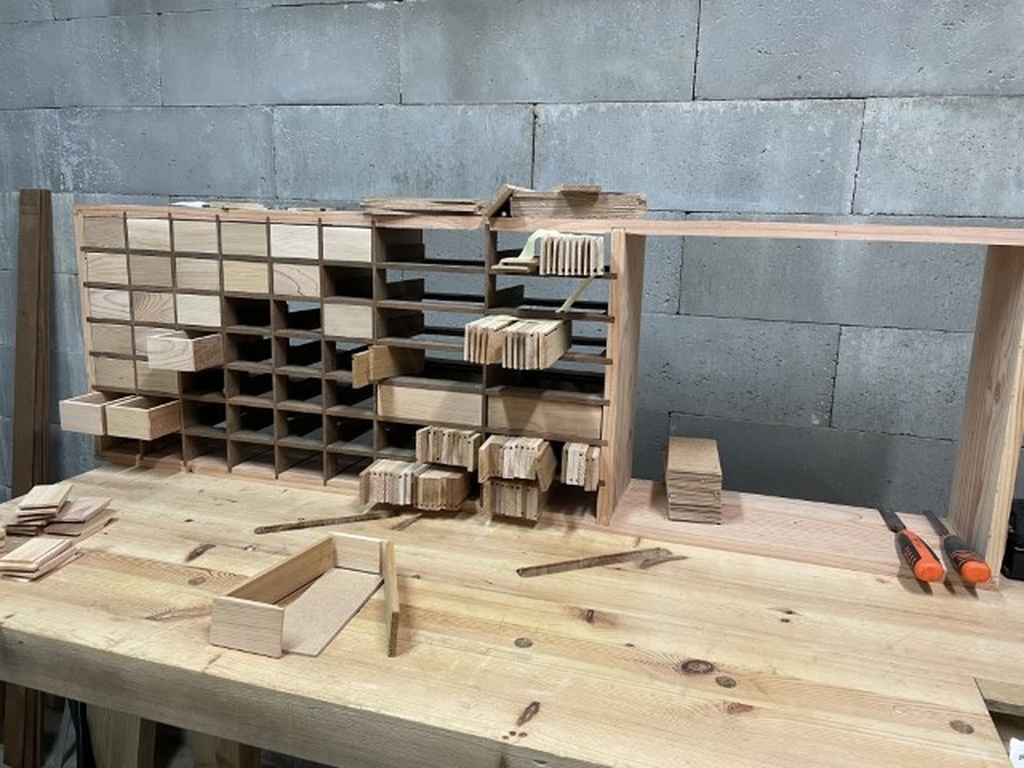

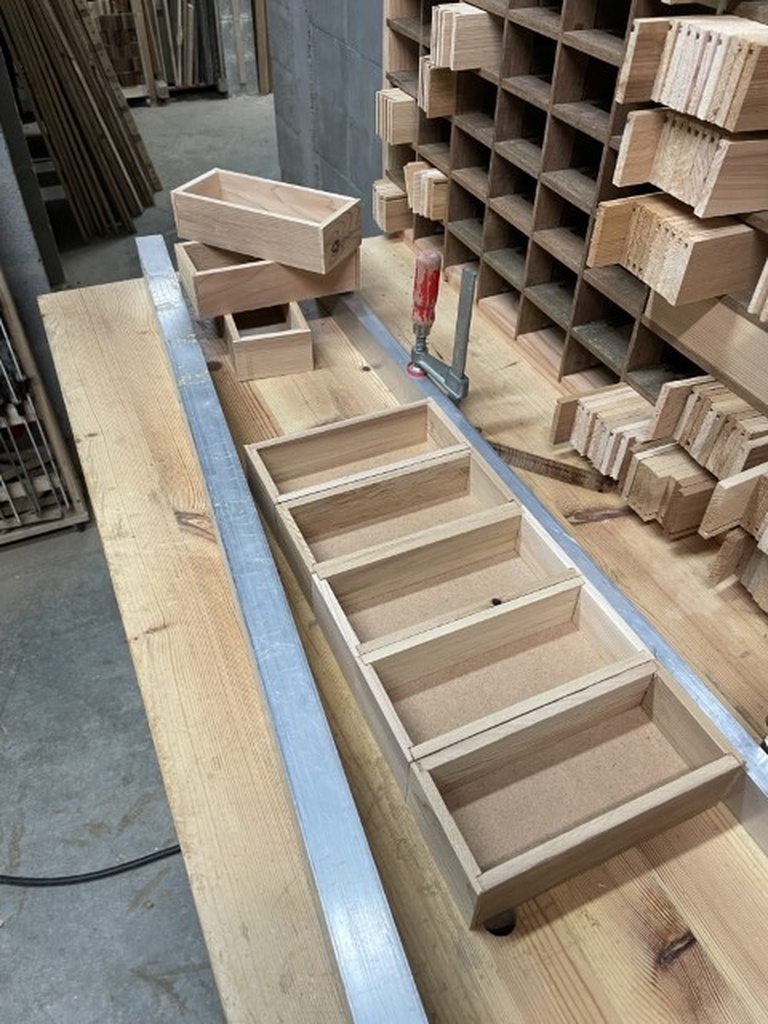

Les tiroirs

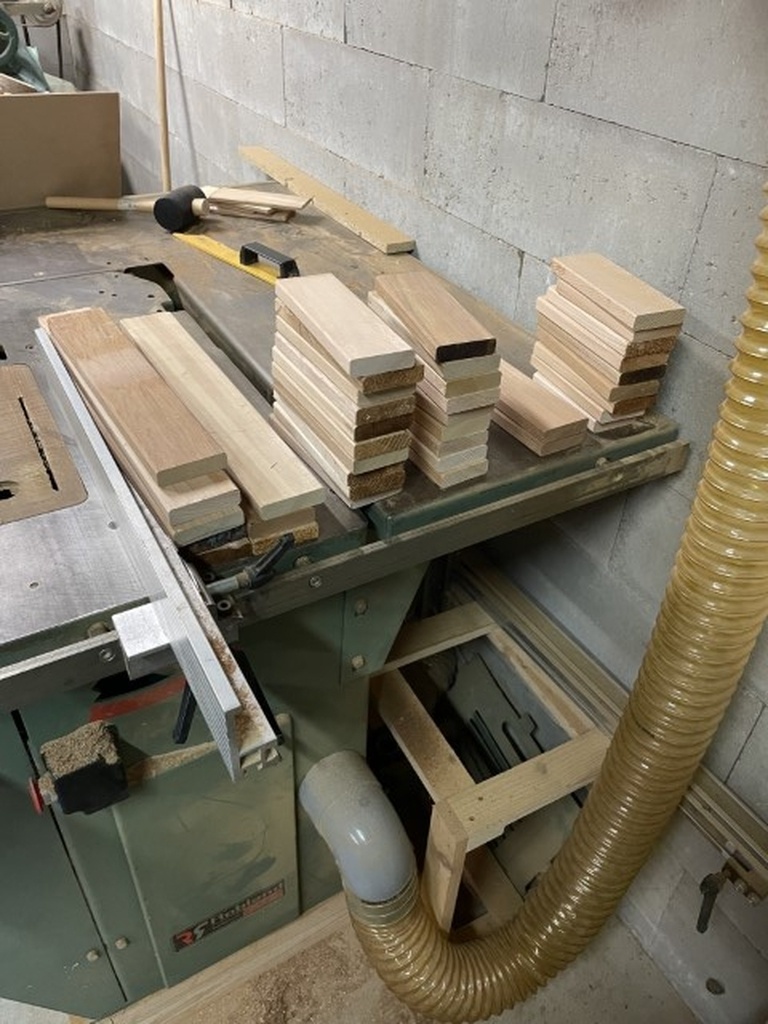

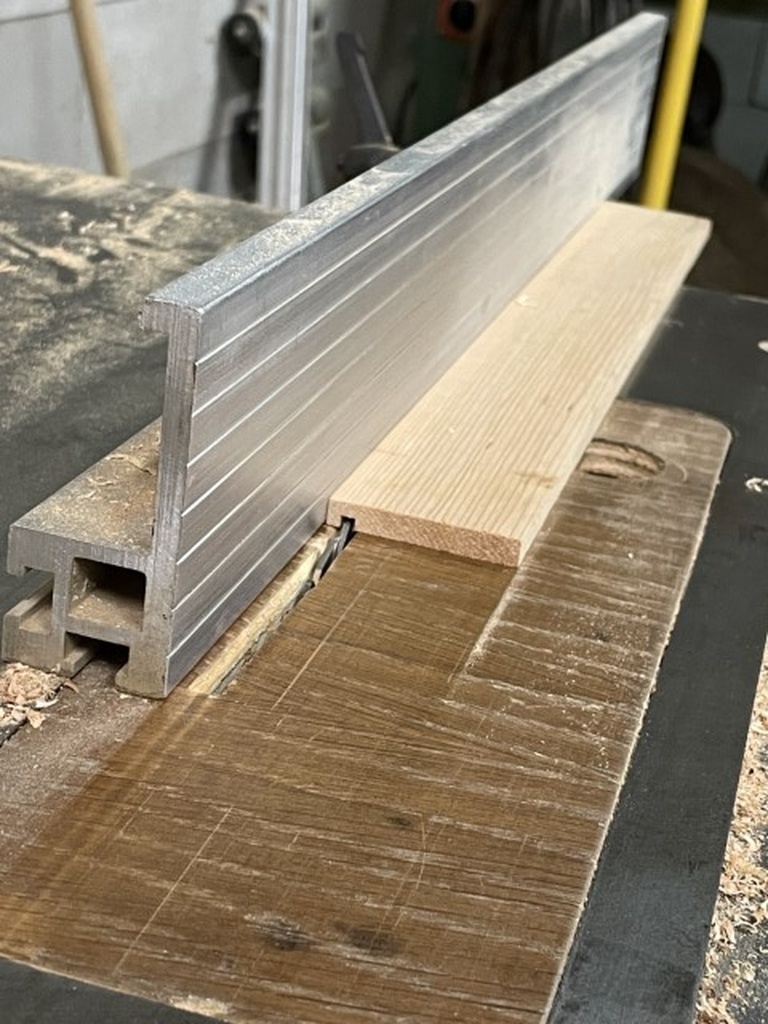

De nouveau : récup et travail à la scie sous table.

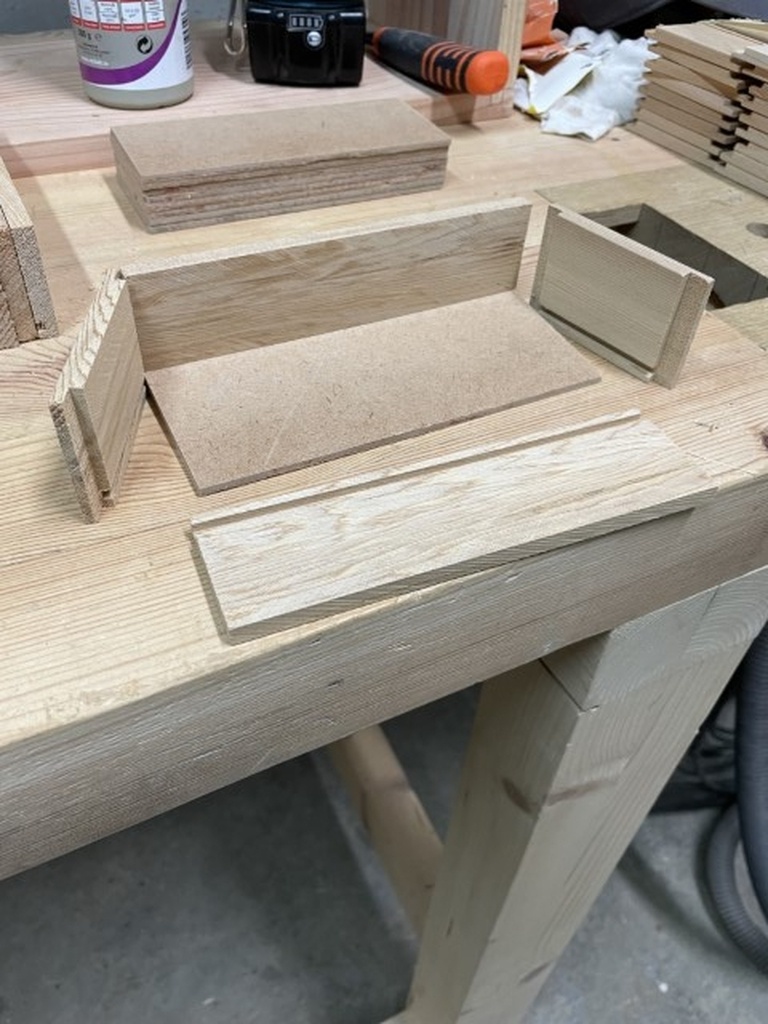

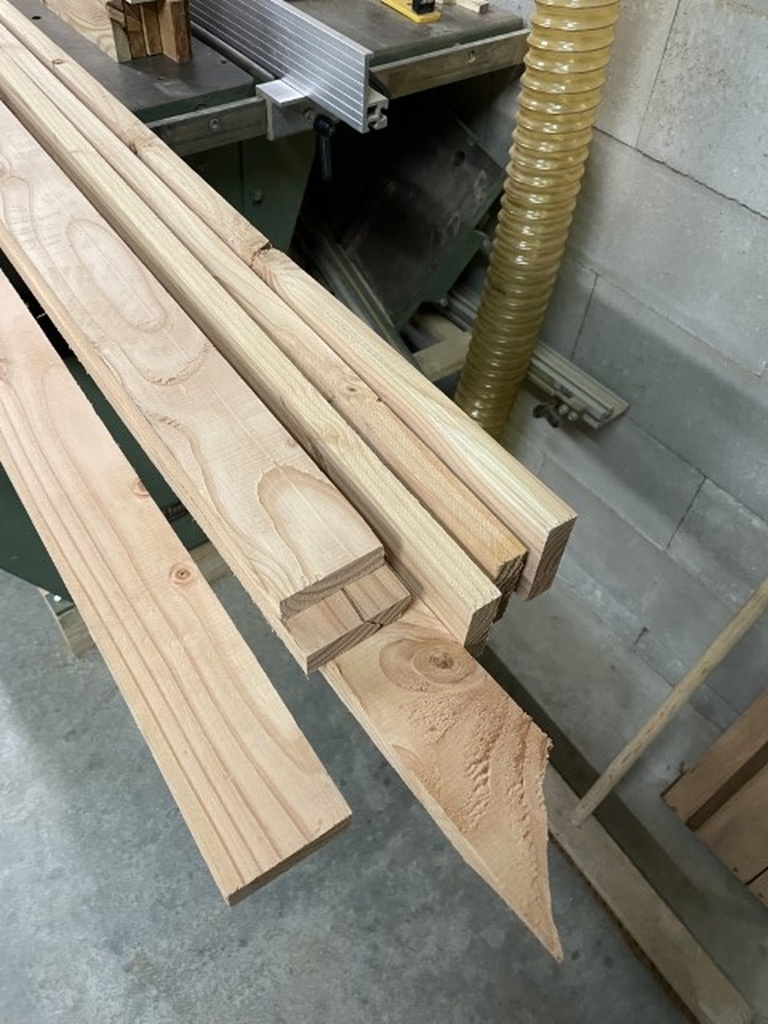

Chute de lames de bardage en cèdre, refendues et usinées pour les côtés.
Vieux panneau d'unalite pour les fond.
Assemblage avec rainure.

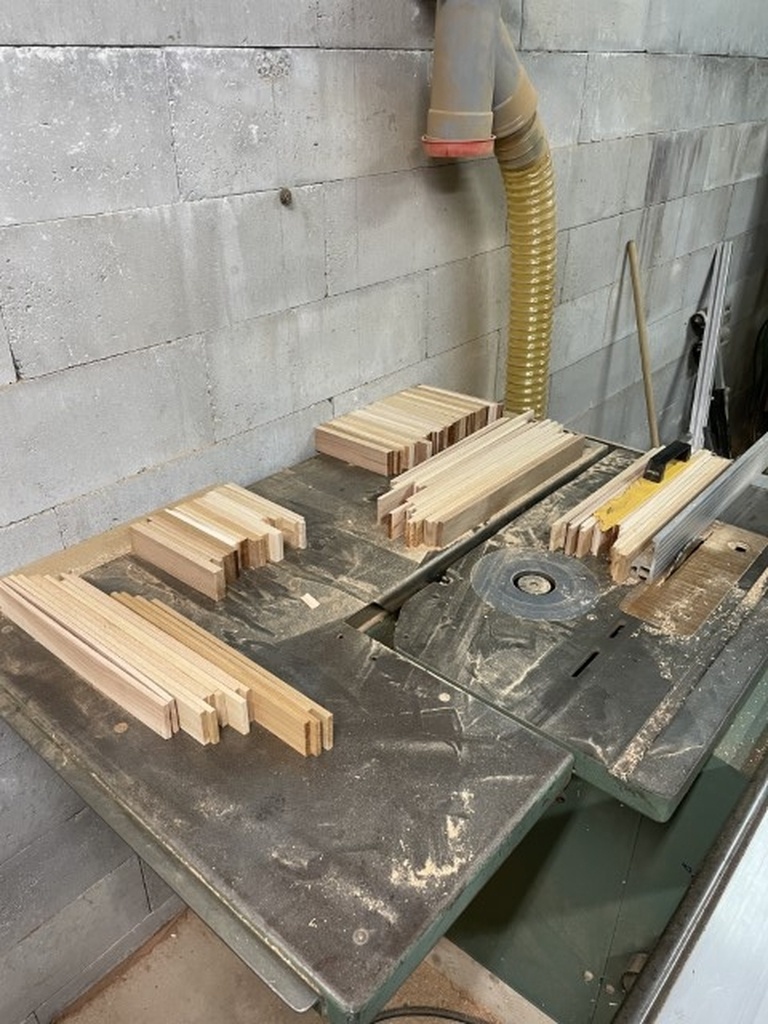

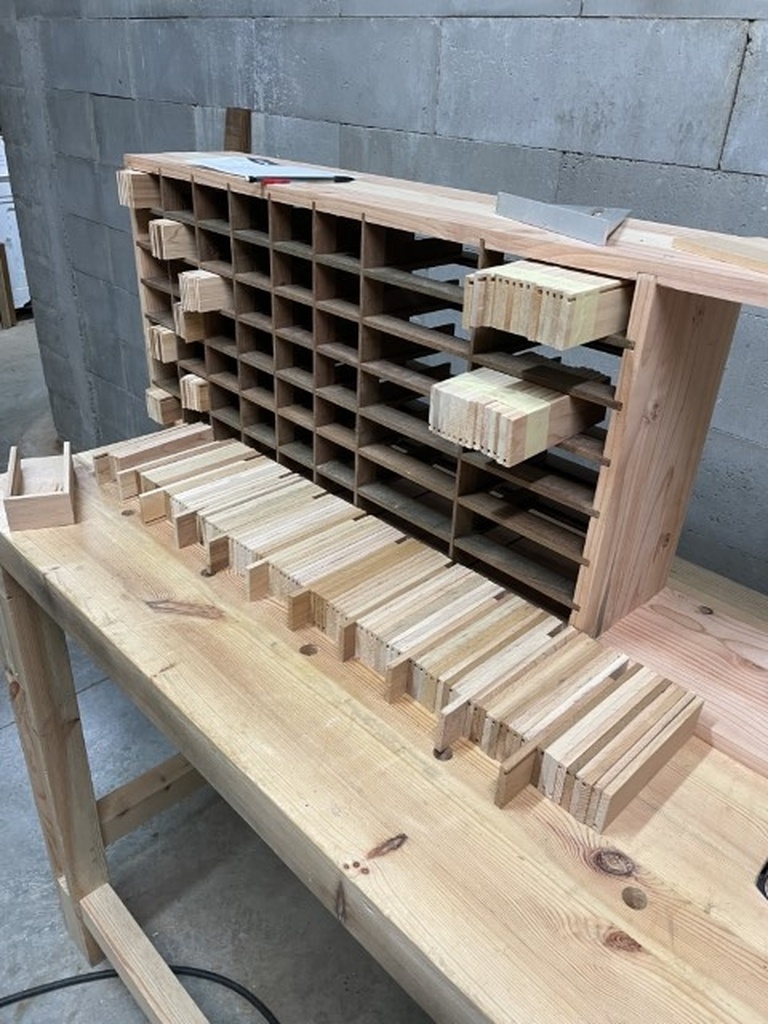

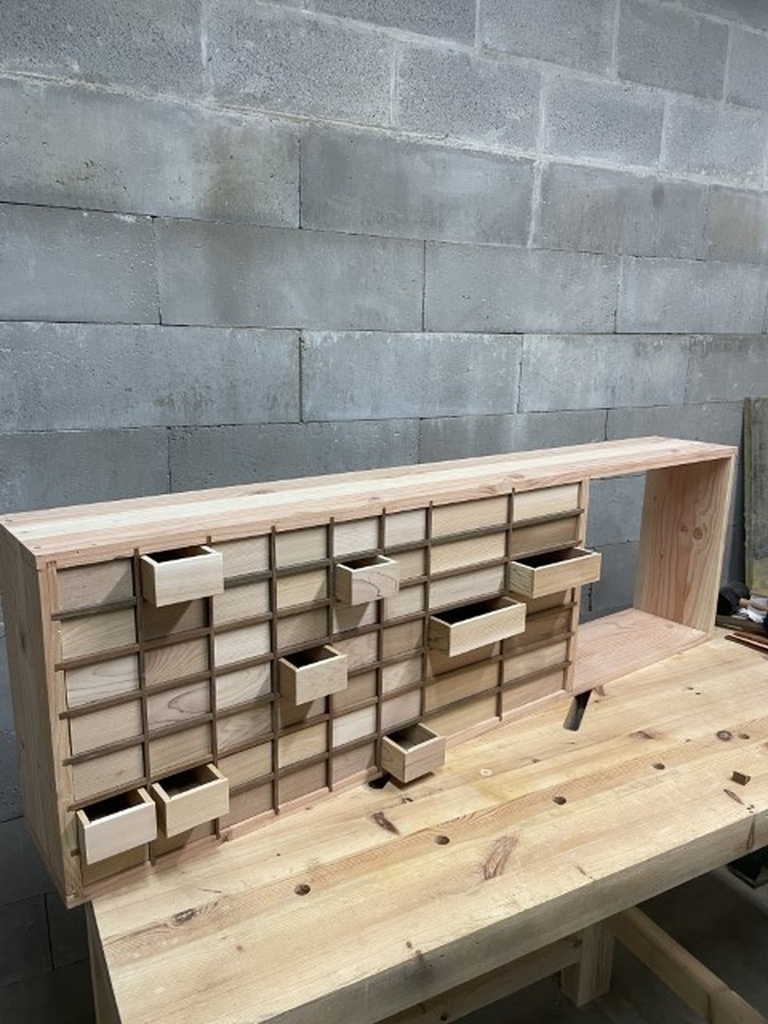

56 tiroirs = 5 fois plus de pièces ...
L'exercice ici était de calibrer tout pour faire un travail à la chaine.
Ca a bien fonctionné.
Les finitions

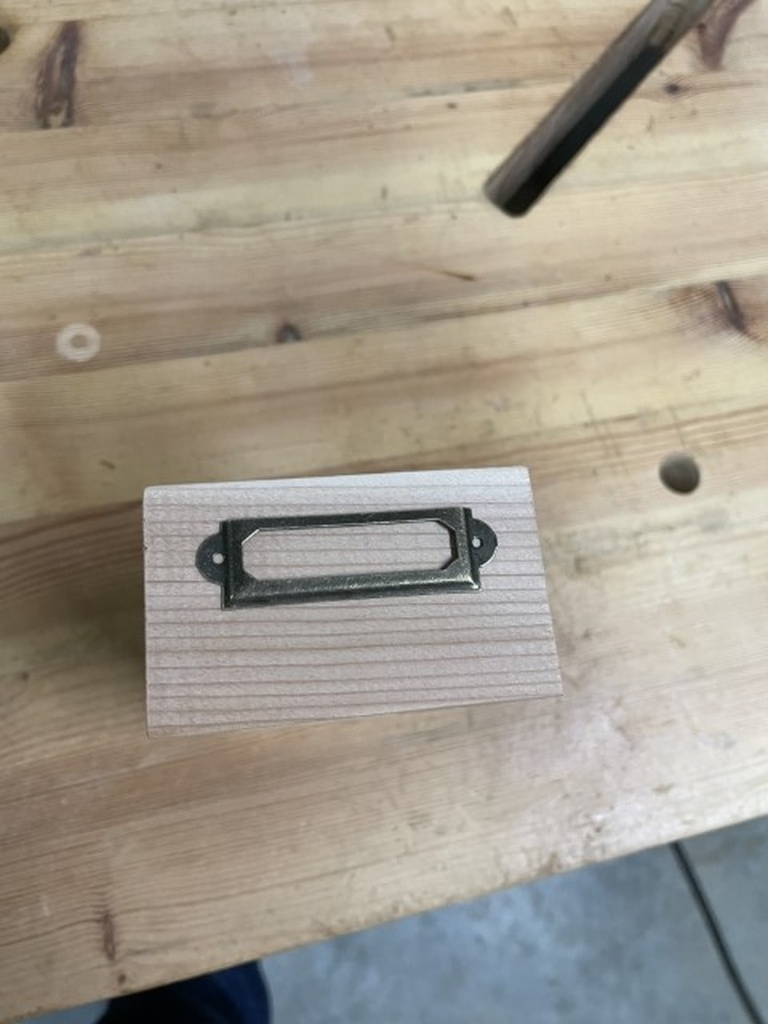

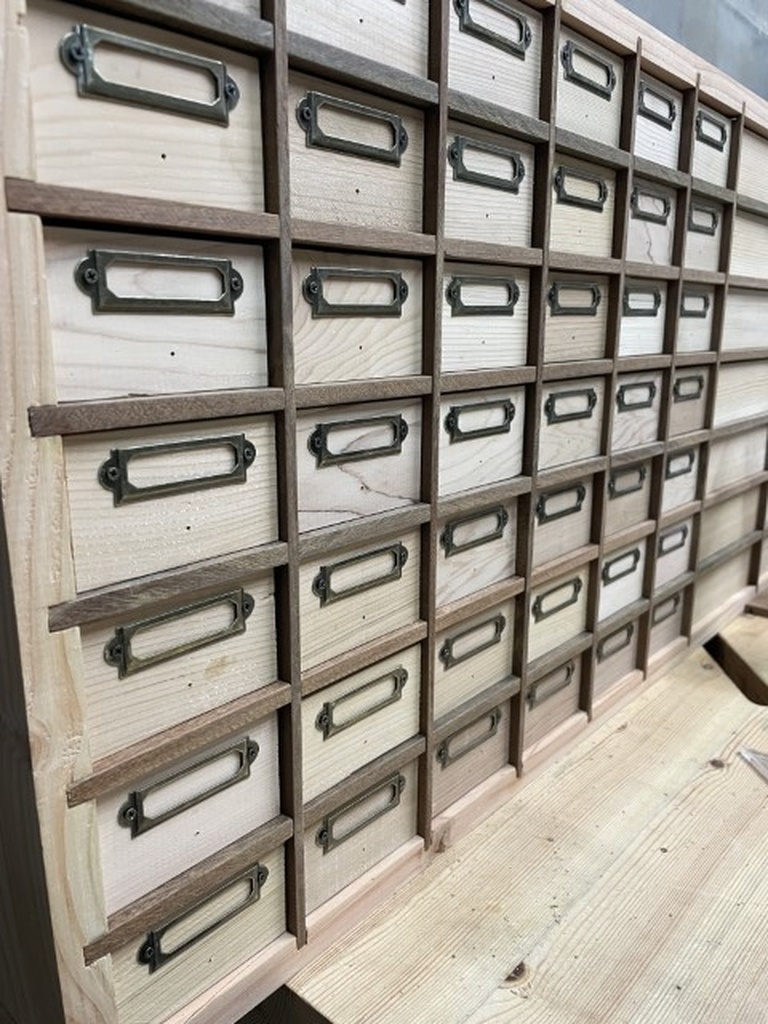

Placement de petits portes étiquettes achetés sur internet.

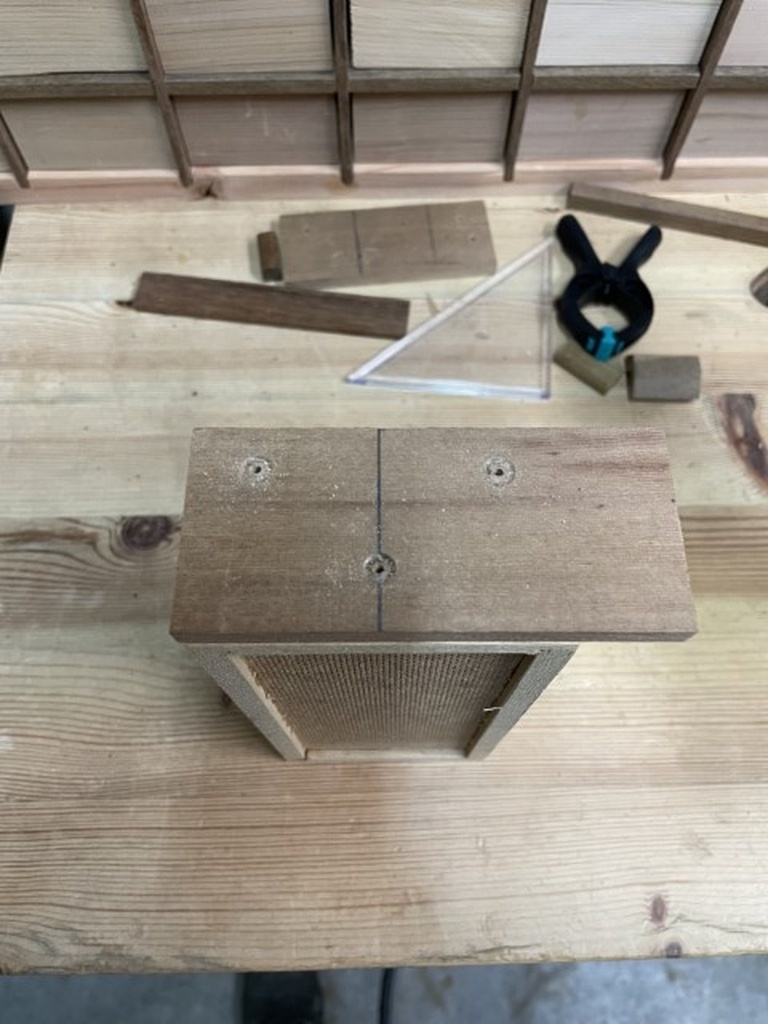

Petit gabarit de perçage, travail à la chaine.

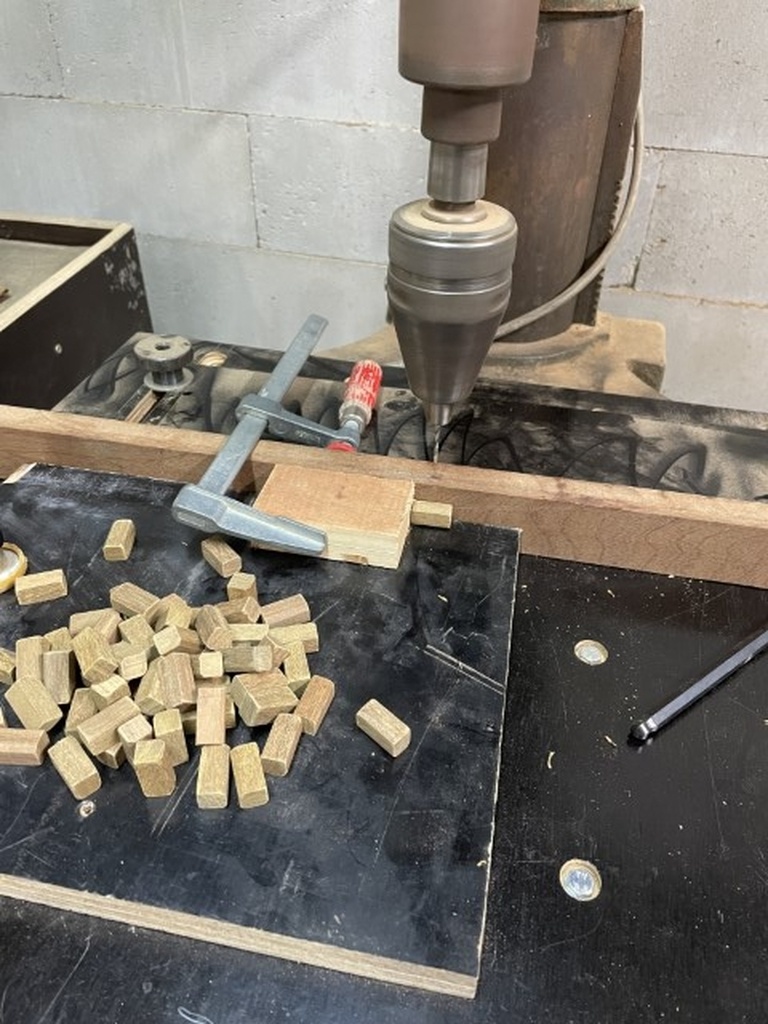

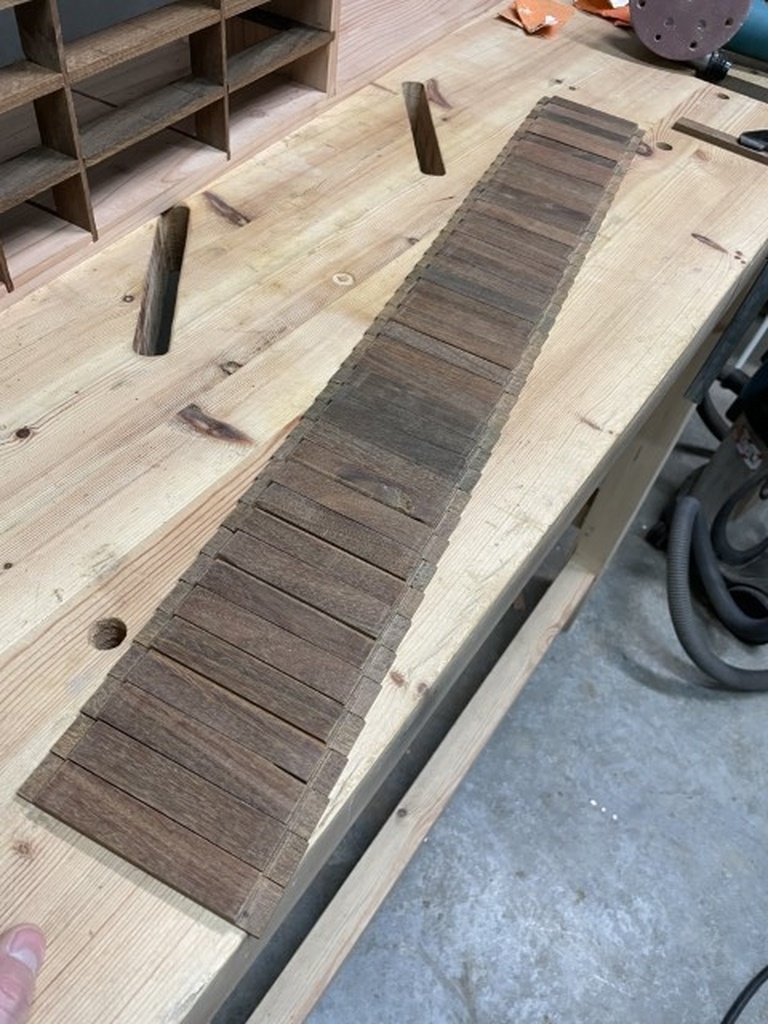

Après 2-3 essais de "moulurage" de languette pour faire les boutons, décision prise de les faire simplement rectangulaires.
Préforage à l'arrière et vissage par l'intérieur du tiroir.

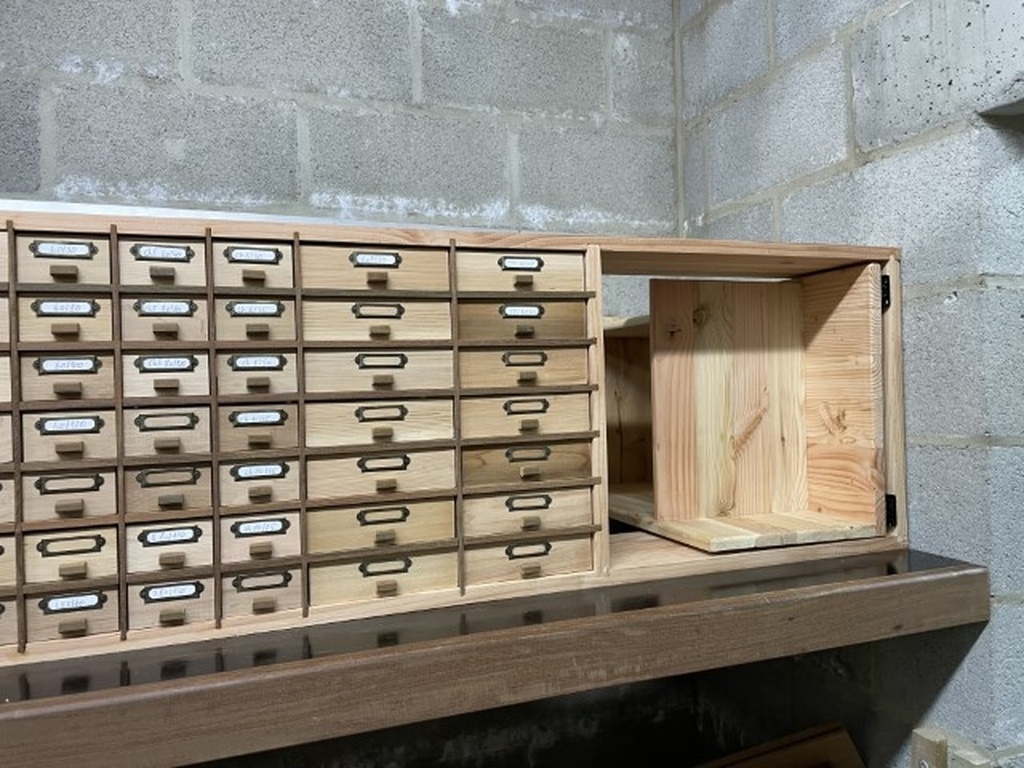

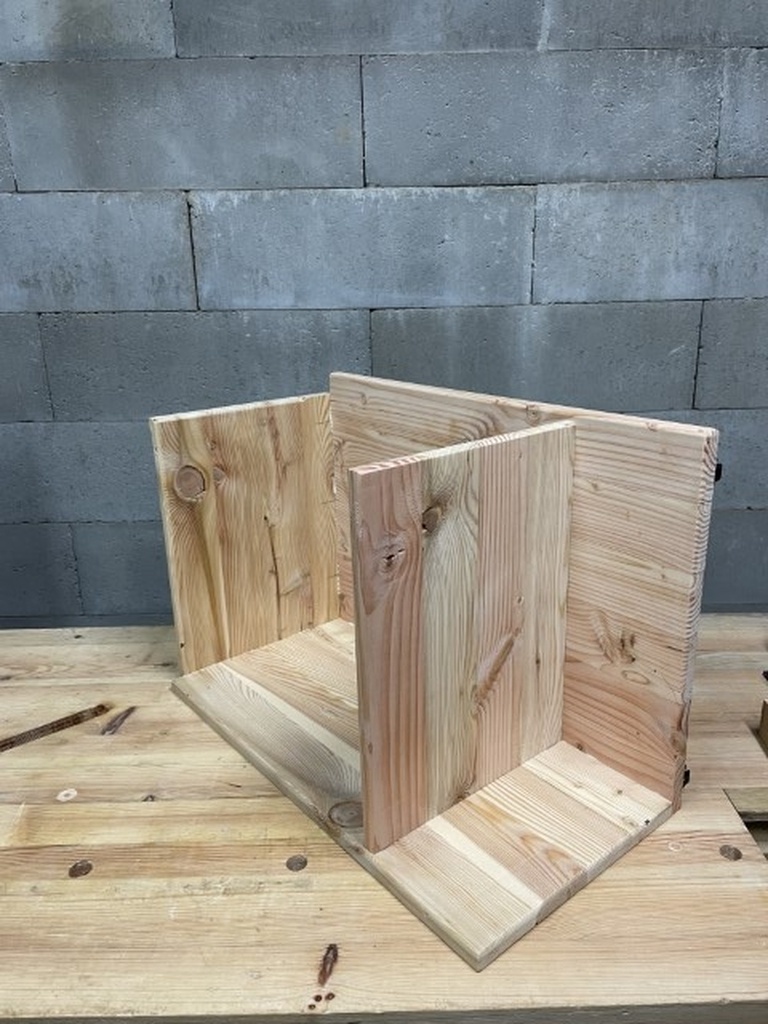

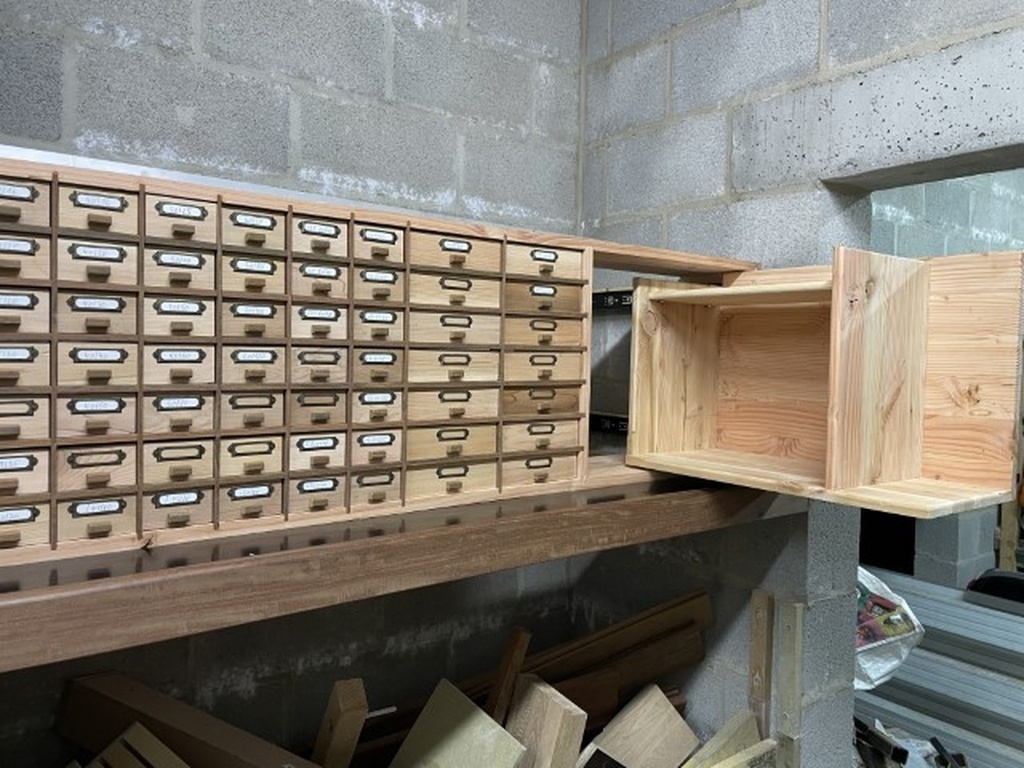

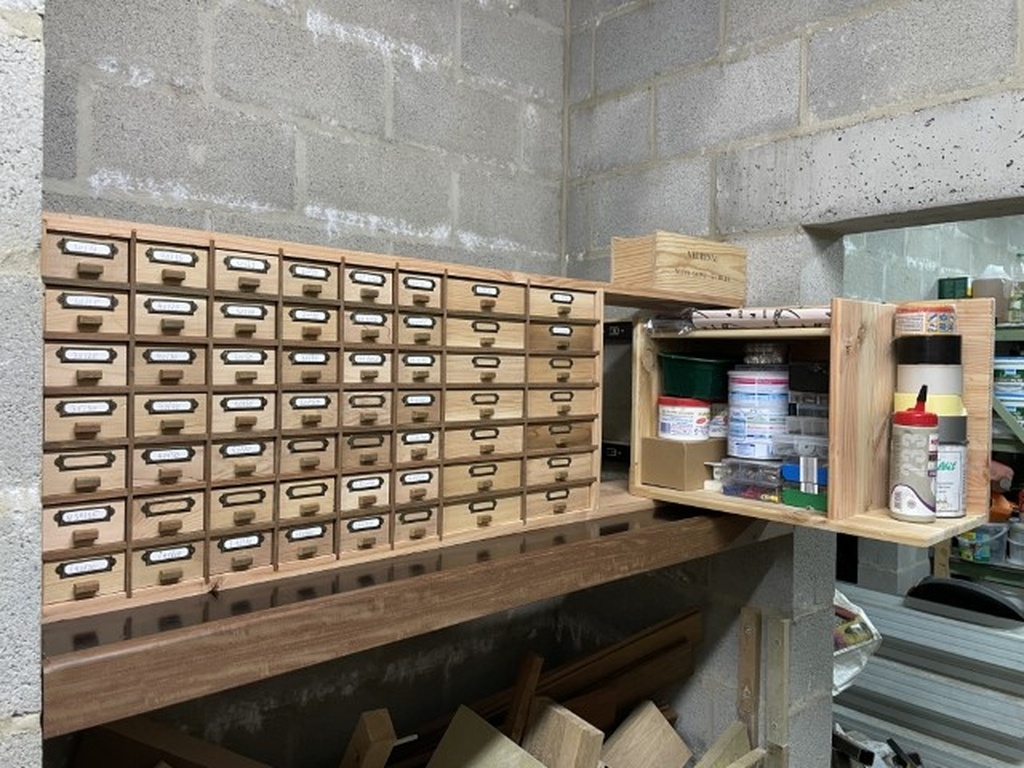

Le tiroir complémentaire

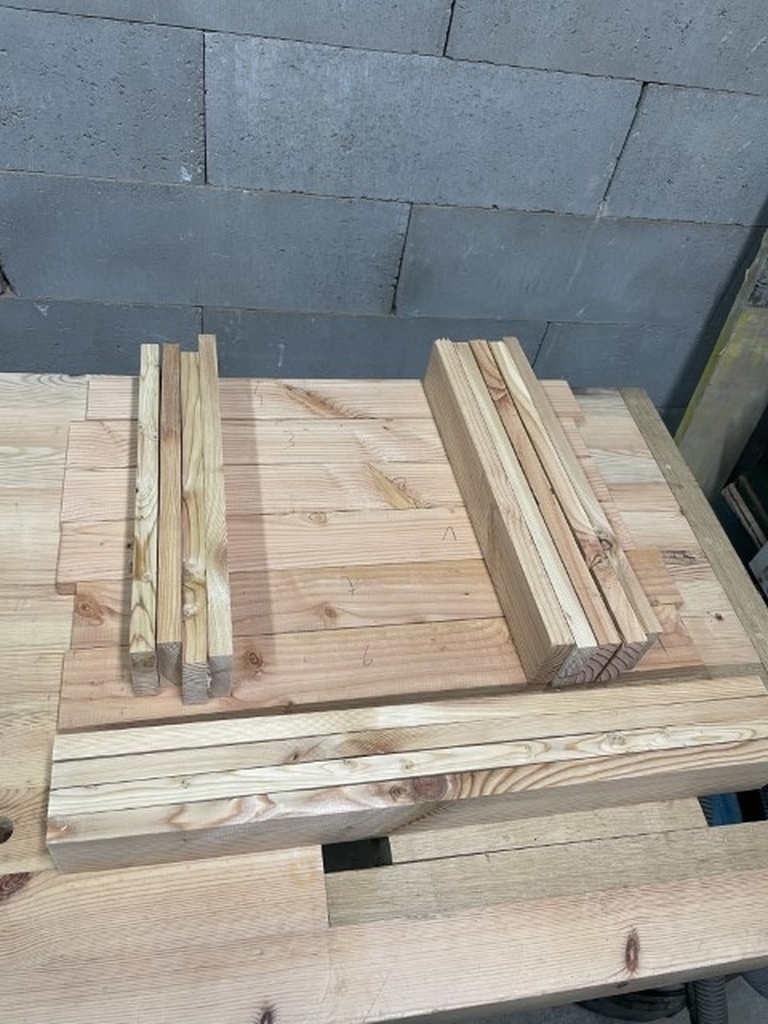

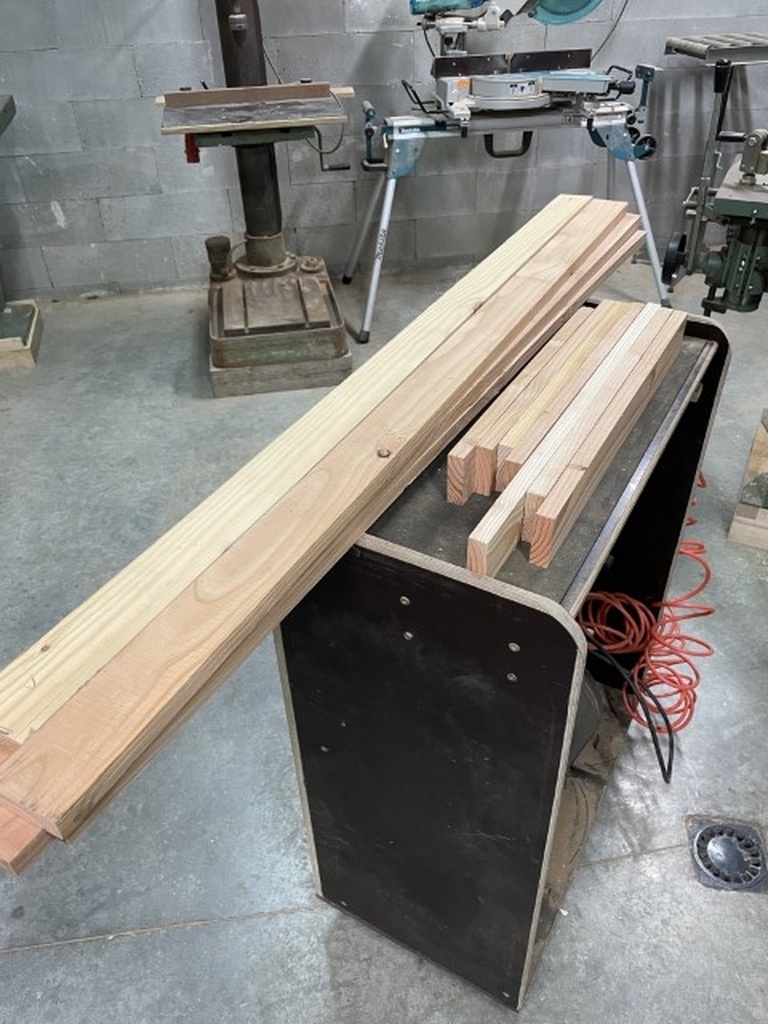

Encore et toujours : travail avec des chutes de pin et de douglas.

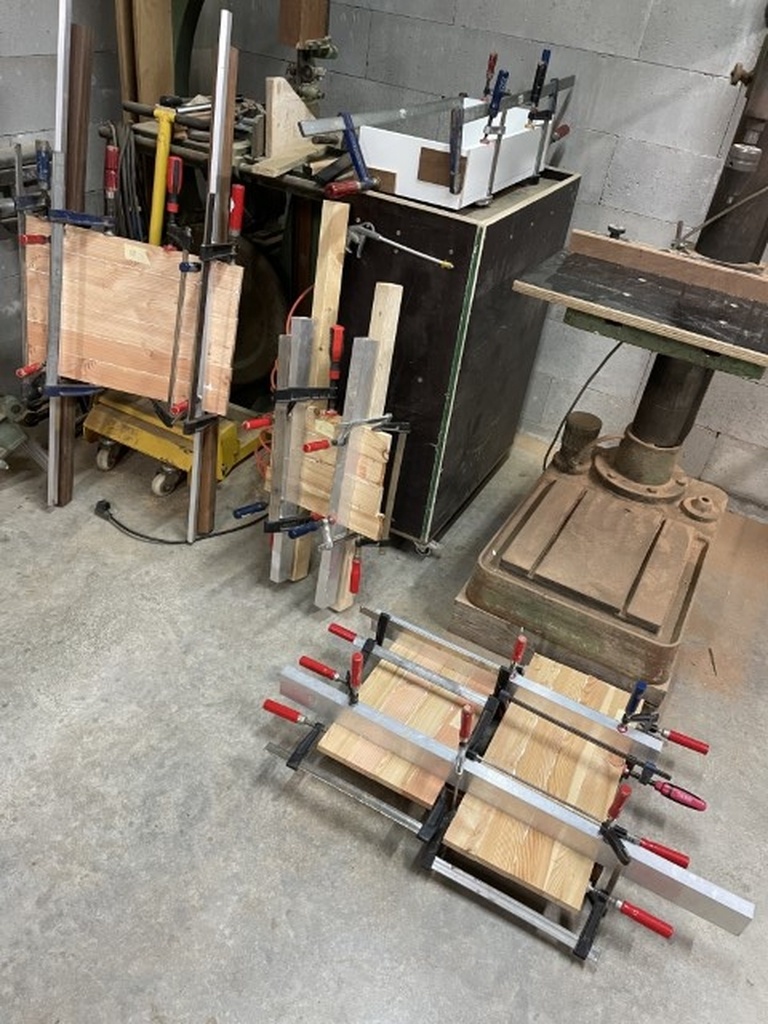

Rabotage, dégauchissage, assemblage des panneaux avec lamello.
Les panneaux sont placés entre eux pour travailler au mieux en fonction des efforts et des charges.

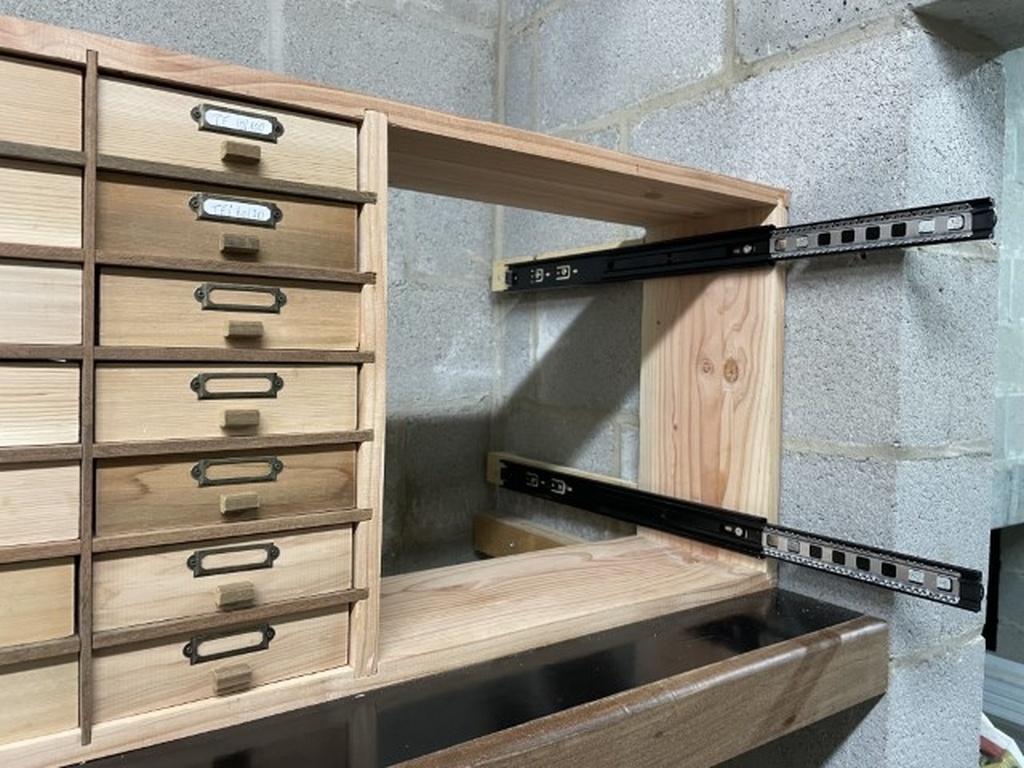

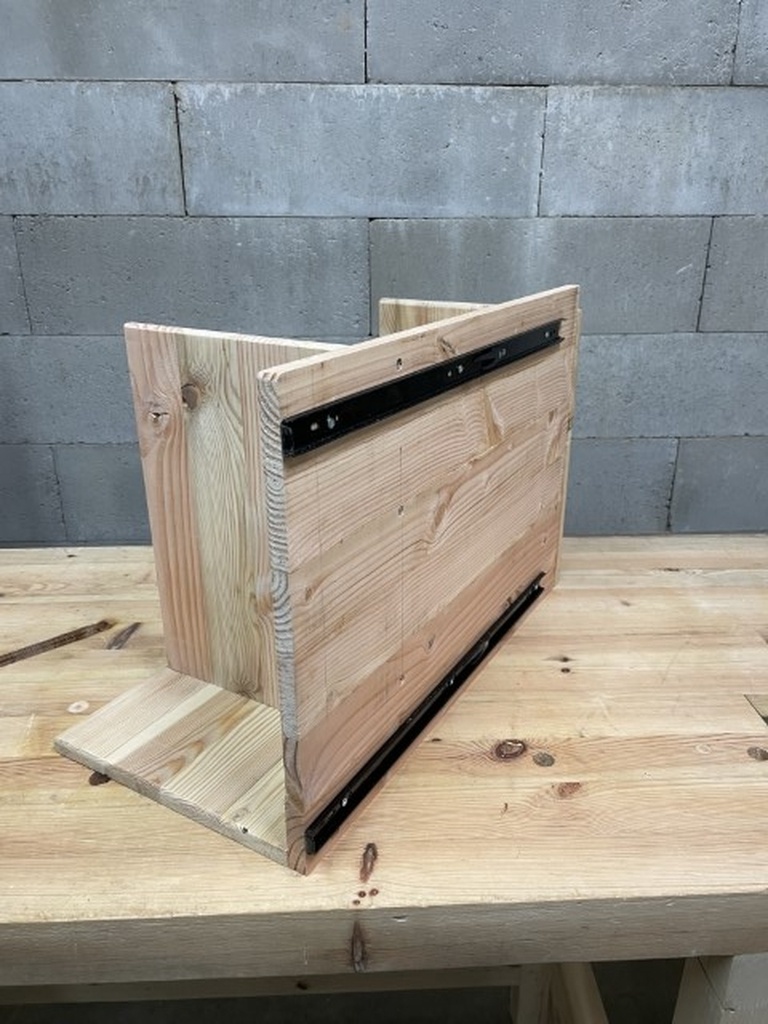

Placement de 2 coulisses. Portance de 40kg je crois. Honnêtement du bon matos.
L'idée étant ici de profiter de toute la profondeur de la niche existante qui fait +/- 50cm. Le meuble ne faisant que 20cm de profondeur.

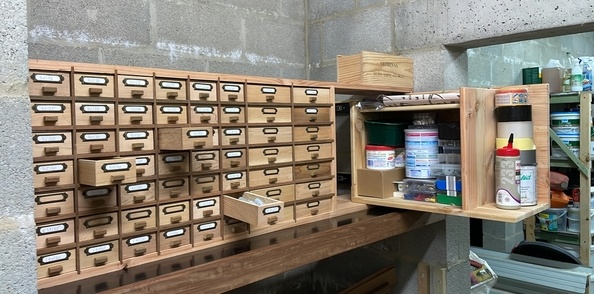

Je voulais une sortie du type "tiroir à épices" qu'on peut voir dans les cuisines. Pour pouvoir y accéder sur toute une face.
Je l'avais déjà fait pour une rangement / Présentoir de bières spéciales.
Je voulais avoir la face des tiroirs le plus en avant possible et une profondeur "proportionnelle" aux dimensions des tiroirs. J'ai donc un espace vide derrière.

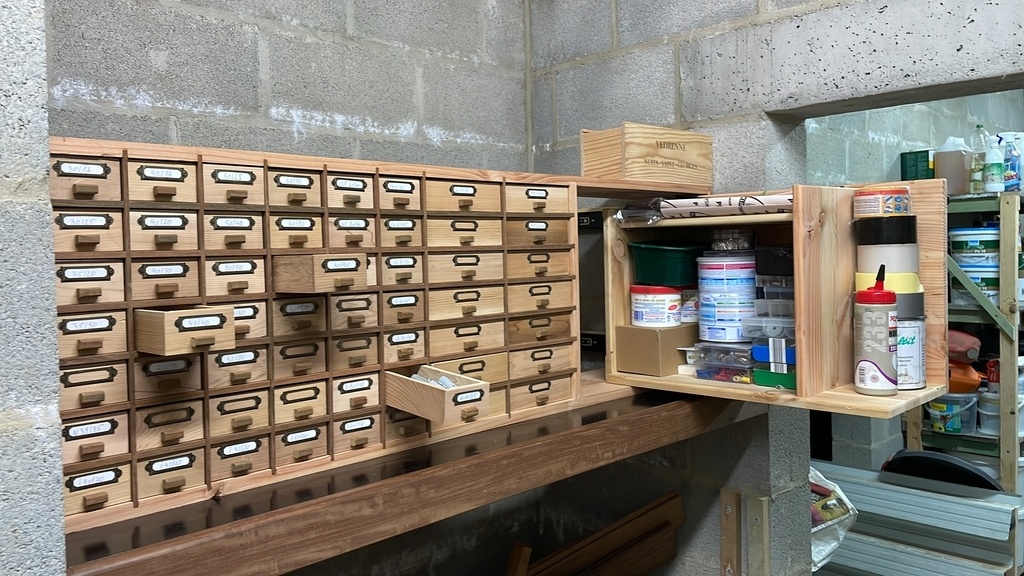

Je voulais laisser l'avant du tiroir "ouvert" pour les choses utilisées souvent. Comme si c'était une étagère du meuble. Avec une partie "invisible/secrète" à l'arrière pour les néophytes !
Il me reste encore un espace à aménager +/- de la sorte entre le tiroir et la partie "visserie"

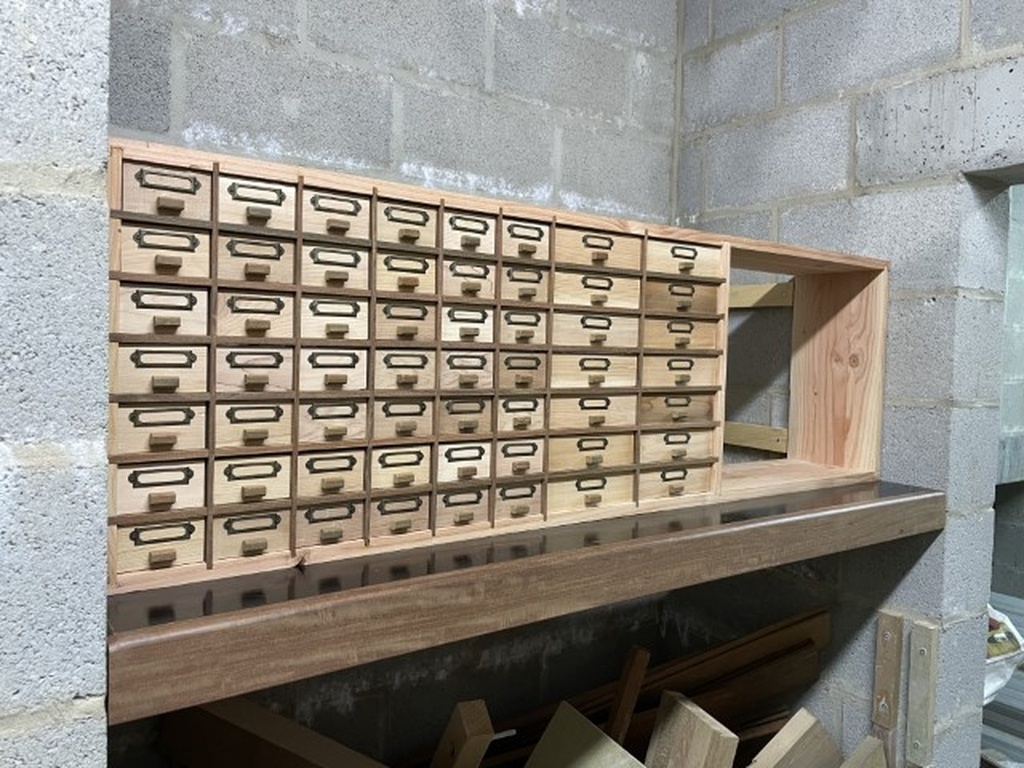

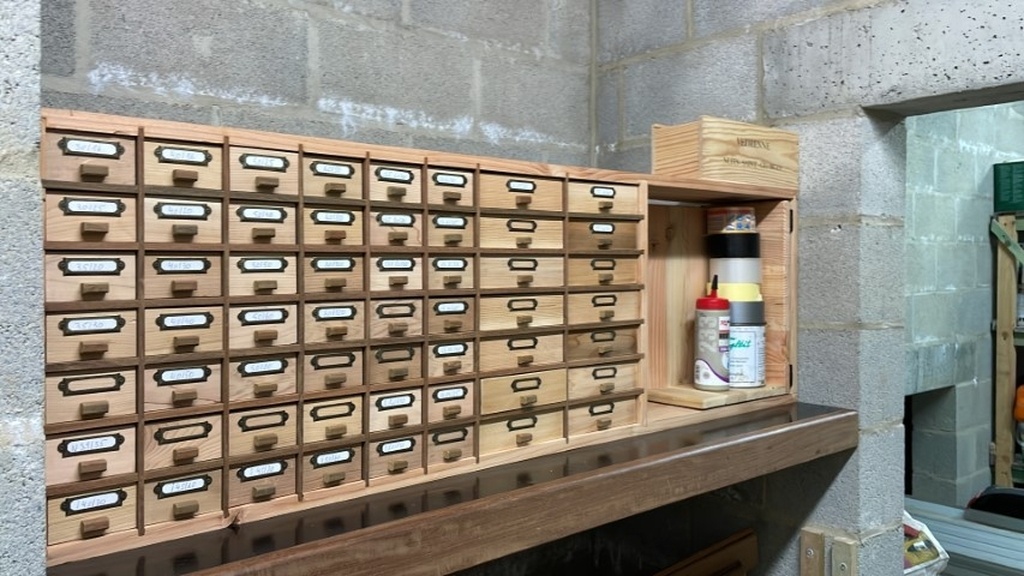

La tablette d'appui
Petite info sur le placement du meuble.
Vu sa longueur proportionnelle j'ai décidé de le poser sur une tablette et pas juste sur 2 appuis aux extrémités. Pour éviter qu'il ne fasse la panse et que les tiroirs frottent.

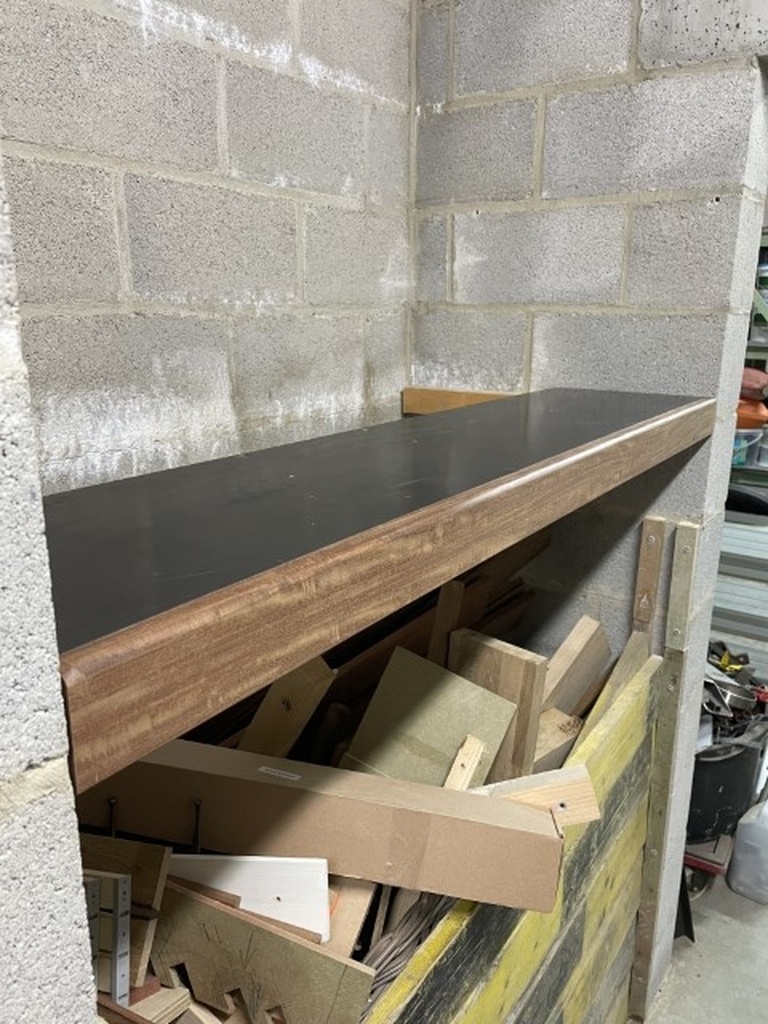

Réalisée avec une chute de panneau multiplex marin de 18mm (bien pratique car "lisse" facile à nettoyer et sympa car noir).
Raidie par l'assemblage d'une lame d'ipé verticalement en face avant (avec lamello). Ce qui donne un aspect esthétique également (épaisseur visuelle).

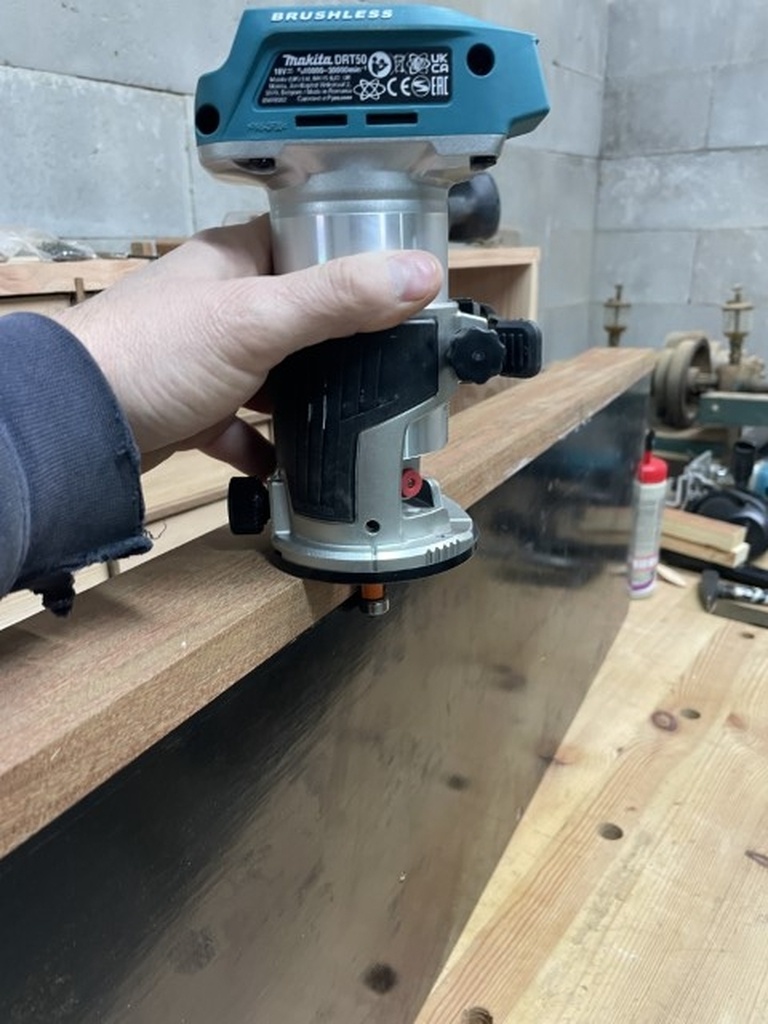

Cela m'a poussé à acheter une effleureuse sur accu autour de laquelle je tournais depuis un moment.

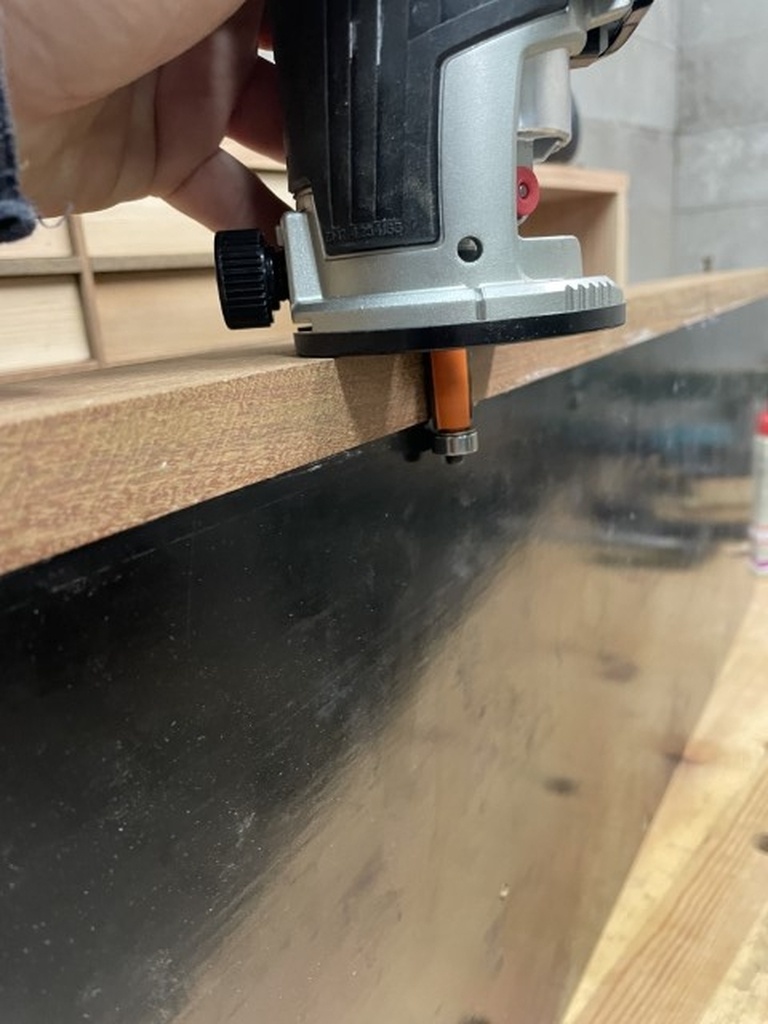

Je m'en suis servi de suite pour faire l'affleurage de l'ipé et du multiplex grâce à une fraise droite avec roulement (j'avais placé l'ipé 1mm dépassant du panneau pour ce faire). Puis un arrondi dans l'angle avec une fraise à roulement également
Une machine géniale !
Publications associées
Licence
Discussions
Quel bouleau... et quel beau rendu, bravo
Gros taf et beau résultat, bravo, j'adore ces meubles de "métiers"
Bravo j'adore, je l'ai directement mis dans mes créations à faire plus tard ! J'en veux dans mon garage pour ranger plein de visseries et autres petits accessoires et le tiens est très bien réaliser ! belle patience aussi pour faire tous les tiroirs ! Merci du partage !
bonjour,
trop beau, je veux le même dans mon atelier .
Superbe réalisalion ! Ça t'a pris combien d'heures pour réaliser ce meuble très pratique et joli ?
Quelques unes...
Etalées sur plusieurs semaines, et quand j'ai du temps à y passer.
J'ai commencé mi-octobre 2022.
Si je m'y tenais non stop 8h par jour, en sachant ce que je dois faire, en ayant tout ce qu'il faut, je dirais quelque chose comme 2 jours.
Mais en réalité, j'ai probablement dû y passer plus que 16heures...
Question, naïve peut-être, qu’est-ce qui empêche les traverses horizontales arrières de prendre de la panse ?
Structurellement : rien ...
elles sont relativement rigides (bois très dur) et le poids à porter n'est pas énorme.
J'avais prévu initialement de refaire 2 ou 3 supports verticaux pour les supporter, mais vu le comportement général sans, et le fait d'être pressé d'en finir, je ne l'ai pas fait (en me disant que je le ferai si un problème devait survenir)
