Comment concevoir une forme toupillée débutée et arrêtée en plein bois avec FreeCad
Liste des articles
La génèse du besoin et du pas-à-pas
Après quelques heures à me battre avec Freecad pour intégrer à une pièce des formes toupillées dont la côte longitudinale est inférieure à la longueur de la pièce support, j'ai trouvé une méthode satisfaisante.
Celle-ci n'est peut être pas la plus simple mais elle a toutefois le mérite de répondre au besoin.
La méthode exploite le procédé de balayage soustractif, c'est à dire le balayage d'un profil dessiné suivant un chemin, lui aussi dessiné. Le balayage du profil sur ce chemin a pour effet "d'enlever" numériquement de la matière.
Pour simuler une entame et une sortie en plein bois, ma première idée a été de concevoir un chemin de balayage rectiligne dont chaque extrémité est accolée à un arc de cercle -dont le rayon correspond à la trajectoire circulaire effectuée par les fers montés sur la tête de toupie.
Une tentative peu concluante

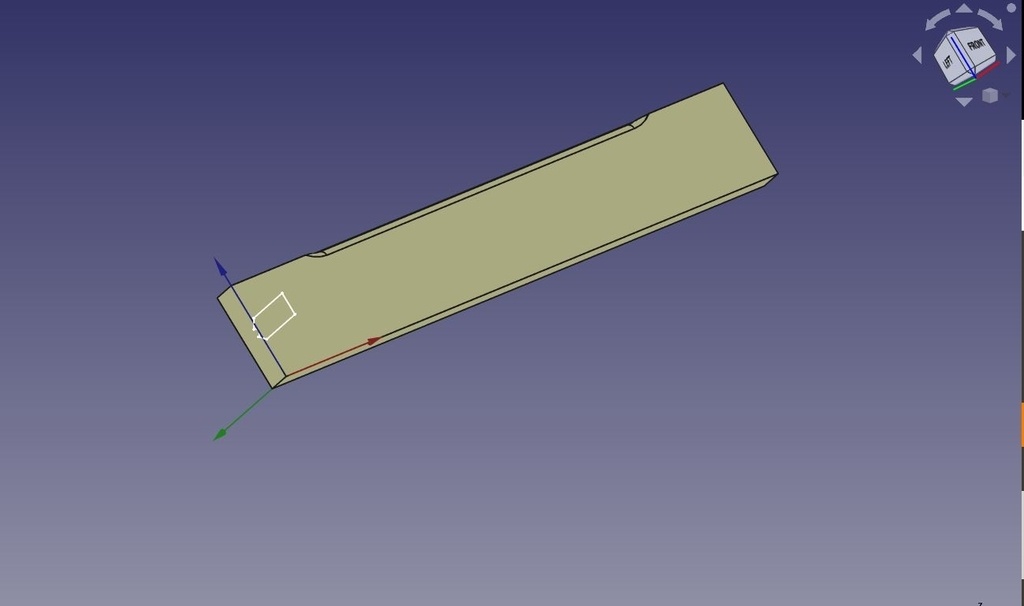

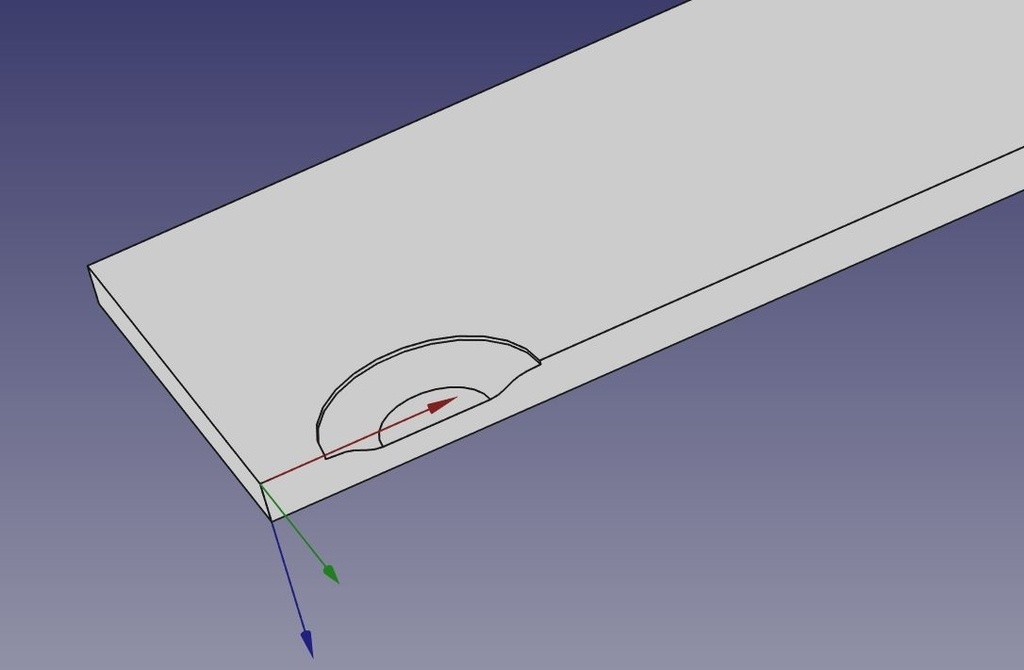

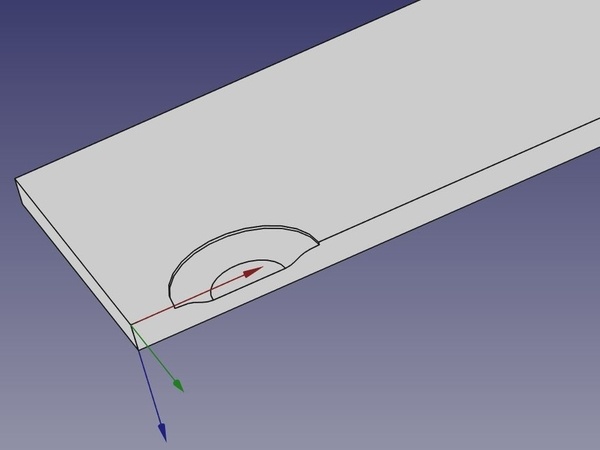

Cette méthode s'est avérée décevante, car elle générait un défaut d'aspect à l'une des extrémités. Cf. ci dessous, le résultat d'une tentative de quart de rond (rayon: 8mm) épaulé d'un double méplat de 1,5mm: présence d'une courbe difforme (entourée en rouge sur l'image) passant par un maximum, défaut qui se répercute sur la forme du quart de rond) et laissait apparaitre de la matière (flèche rouge) sous forme d'une dépouille disgracieuse que je n'ai pas pu résorber malgré de multiples réglages des caractéristiques du chemin de balayage (distanciation par rapport au chant de la pièce usinée) ou corrections de l'épaulement du quart de rond sur le profil de taille. A noter également que les traits figurant les jonctions entre les parties courbes et la partie rectiligne sont obliques. Ce phénomène m'a amené à supposer que la combinaison arc de cercle + droite + arc de cercle en tant que longueur finie d'un chemin perturbait les calculs géométriques de Freecad.
Un essai prometteur
En désespoir de cause j'ai tenté de voir comment se comporte Freecad en utilisant un chemin de balayage régulier et intégralement courbe de longueur "infinie", pour un profil en apparence moins complexe à caractériser: un profil de platebande associé à un chemin en cercle. Ci-dessous le résultat...encourageant.
L'atteinte du résultat recherché
Ce résultat concluant m'a conduit à tenter un balayage sur la base d'un chemin longitudinal dont les extrémités présentent une forme circulaire, le tout étant donc de longueur "infinie": une forme ovale.
En pratique c'est ce à quoi procède une toupie, à la différence près que la tête est fixe et que c'est la pièce qui bouge. Rapporté au parcours de toupillage, la tête de toupie et tous points d'attaque de ses fers définissent un plan de forme ovale.
C'est cette méthode qui est détaillée en pas à pas, pour former un quart de rond épaulé sur chant, et une mouchette arrêtée sur plat.
Ce pas à pas s'adresse aux débutants dégrossis (je ne prétends pas être plus expert que cela sur ce logiciel que je découvre depuis moins d'un an) maitrisant les notions de base: Dessin d'une pièce en 2 D + protrusion de celle-ci en 3D / gestion des ateliers Sketcher, Part Design, des Sketch dépendant ou pas d'un pad / gestion de l'arborescence (extinction temporaire d'un élément du projet) de Freecad dans le panneau "Vue combinée" / maitrise des 3 plans (XY, ZX, YZ) exploitables...).
Je précise que les tutos en ligne de JP WILLM et PHIL 86B m'ont été d'une aide précieuse pour m'approprier les bases de FreeCad (JP WILLM) et maitriser les propriétés des balayages additif, soustractif (JP WILLM et PHIL 86B)).

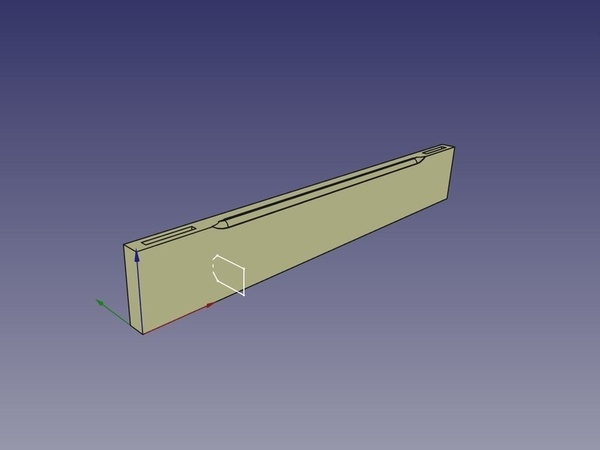

Pour rendre plus réaliste le résultat j'ai ajouté, à la pièce (le pad) support, deux mortaises.
Le déroulé de l'opération de taille virtuelle du quart de rond.

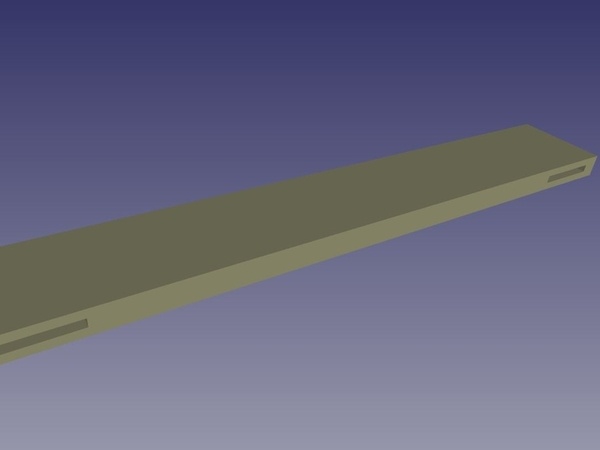

La forme du pad a été conçue sur le plan XY, d'une longueur de 800mm et d'une hauteur (future épaisseur en 3D) de 30mm. Cette forme a été "protrusée" sur une dimension (largeur en 3D) de 120 mm.
Le profil de quart de rond est aussi dessiné sur le plan XY. Il est dépendant du pad (la "face d'appui" du pad devant recevoir le profil a donc préalablement été sélectionnée).
La dimension caractéristique du profil est 50mm. Cette valeur va fixer les caractéristiques du chemin de balayage, car elle va déterminer le rayon de courbure de l'entame et de la sortie de forme. L'extrémité de forme du profil est contrainte à 100mm du bord gauche (axe Y) du pad.

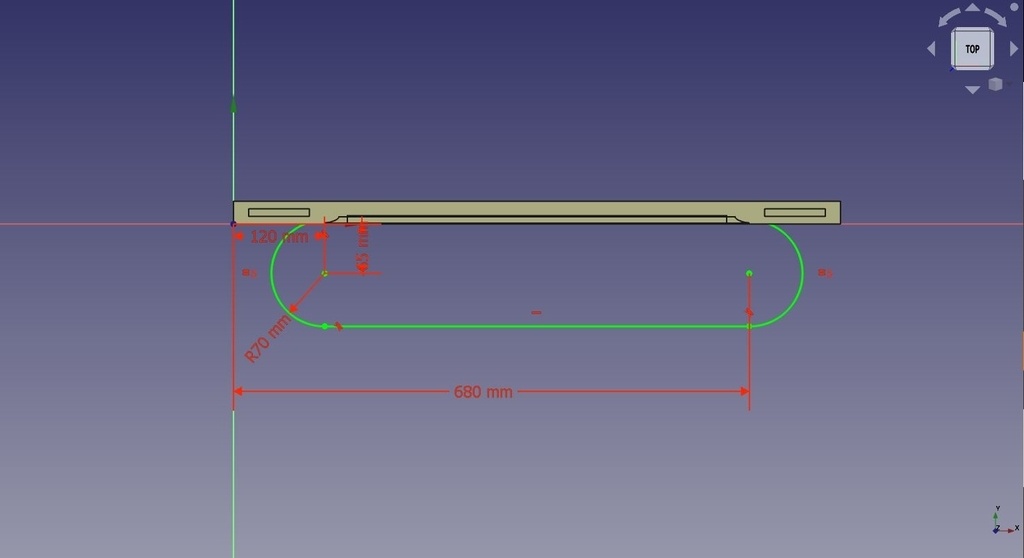

Le chemin de balayage est dessiné sur un plan orthogonal à XY: XZ. Il est indépendant du pad "pièce support" (passer par l'atelier Sketcher pour cela et s'assurer qu'aucun Sketch n'est en surbrillance dans la vue combinée, avant de tracer le Sketch du chemin, sur le plan XZ ).
Son positionnement latéral tient compte de la "profondeur d'entame" attendue du profil.
Pour mémoire la largeur de la pièce support a "usiner numériquement" est de 120 mm. Le profil "quart de rond" fait 50 mm de long (= valeur de rayon d'entame / sortie). Le quart de rond épaulé, attendu, fait 8 mm (rayon) + 1,5 mm (épaulement), soit 9,5mm. L'axe du tracé ovale doit donc être positionné à 120mm+50mm-9,5mm = 160,5mm du bord de la pièce.

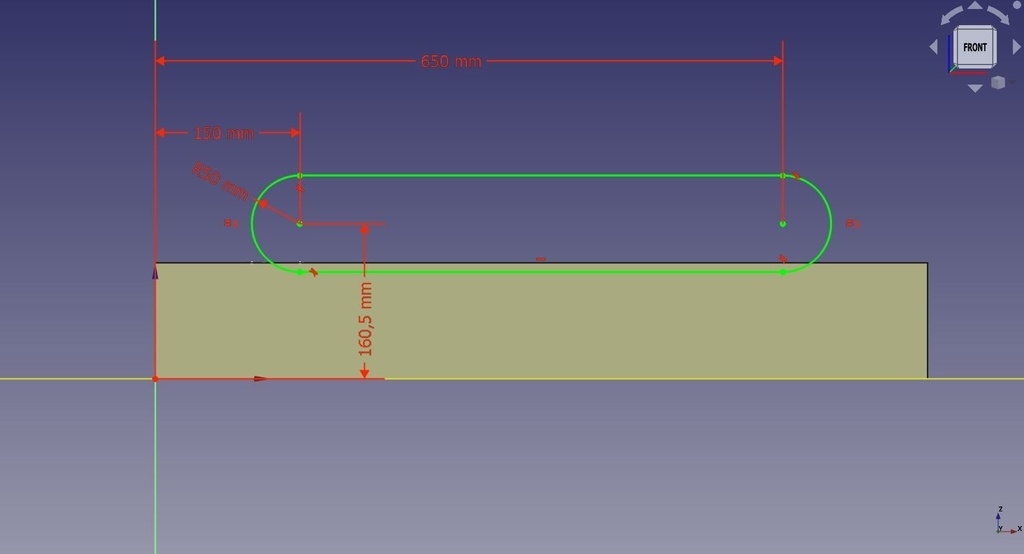

A noter: l'axe de demi cercle gauche est contraint à 150 mm du bord gauche (axe Z) du pad. Du fait d'un rayon de 50 mm, le trait matérialisant le "sommet" de la circonférence est donc à 100mm. Ce sommet correspond donc parfaitement à l'extrémité (dans le plan XY) du profil de quart de rond (on entrevoit sa position par les deux points blancs apparaissant sur l'arrête supérieure (flèches bleues). Ce principe de coïncidence se répètera évidemment pour l'extrémité opposée de la forme ovale, lors du balayage.
Il faut donc contraindre ou dimensionner correctement l'axe de l'autre demi cercle du chemin de balayage (800mm - 150 = 650mm).
Comme déjà évoqué, le profil quart de rond est dépendant du pad "pièce support" et aligné sur un plan parallèle à XY, distant de 120mm (c'est à dire la largeur de la pièce), le profil étant positionné sur la face de la pièce opposée a celle accolée au plan XY.
Ainsi que déjà indiqué, sa longueur caractéristique (50mm) constitue le rayon de la forme d'entame et de sortie du quart de rond.
Puisque la cote de l'entame de la "forme quart de rond épaulé" dans la pièce doit être de 9,5mm, il est nécessaire "d'éloigner" le profil quart de rond de la face du pad support. Pour comprendre cette nécessité il suffit de se dire que le profil est tournant... comme le serait un fer directement monté sur l'arbre de toupie. Cette distanciation passe donc par un décalage sur l'axe Z de 50 - 9,5 = 40,5mm.

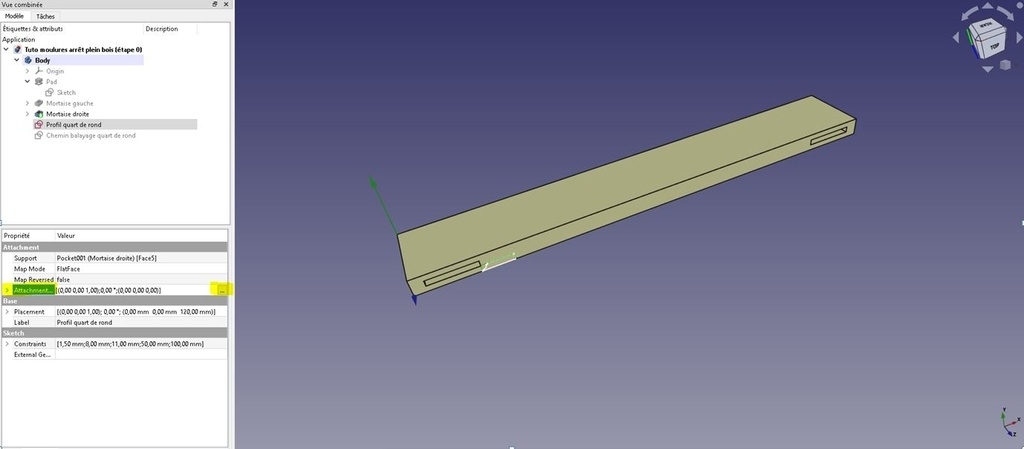

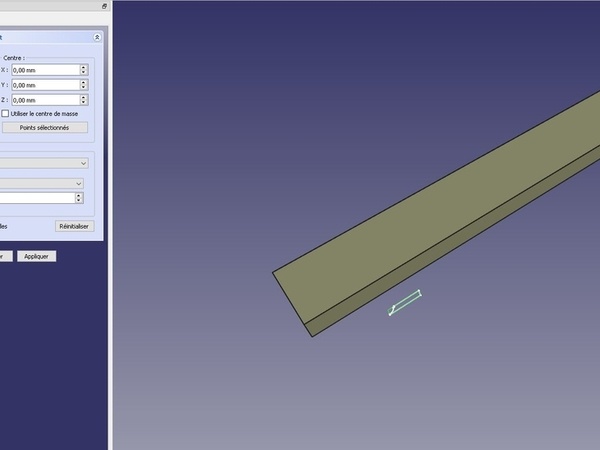

Pour cela il suffit dans le panneau de gestion "Vue combinée" de sélectionner (un clic) le sketch correspondant au profil, puis d'appeler la fenêtre de gestion de sa position dans l'espace (les "..." en bout de ligne).

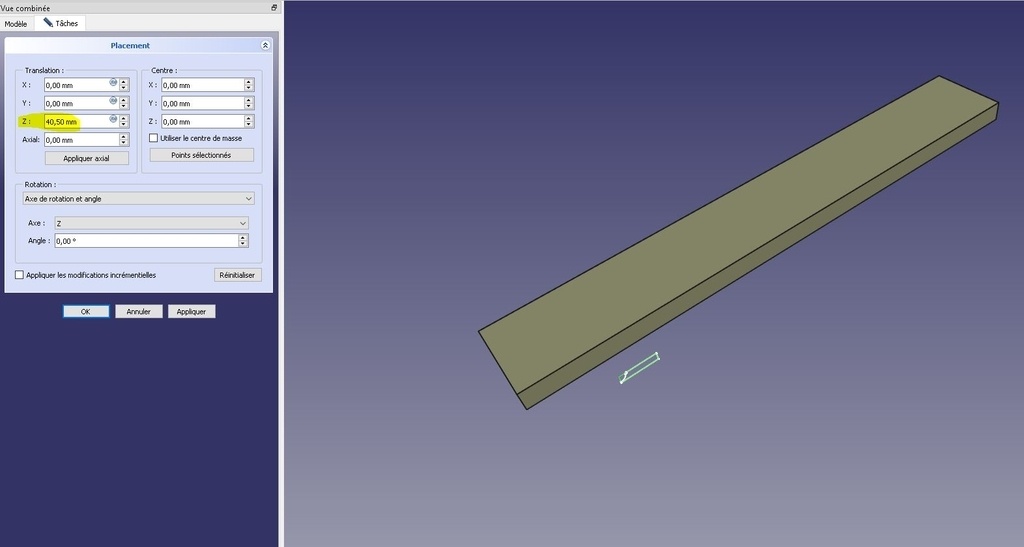

Un décalage de 40,50 mm sur l'axe Z est donc appliqué

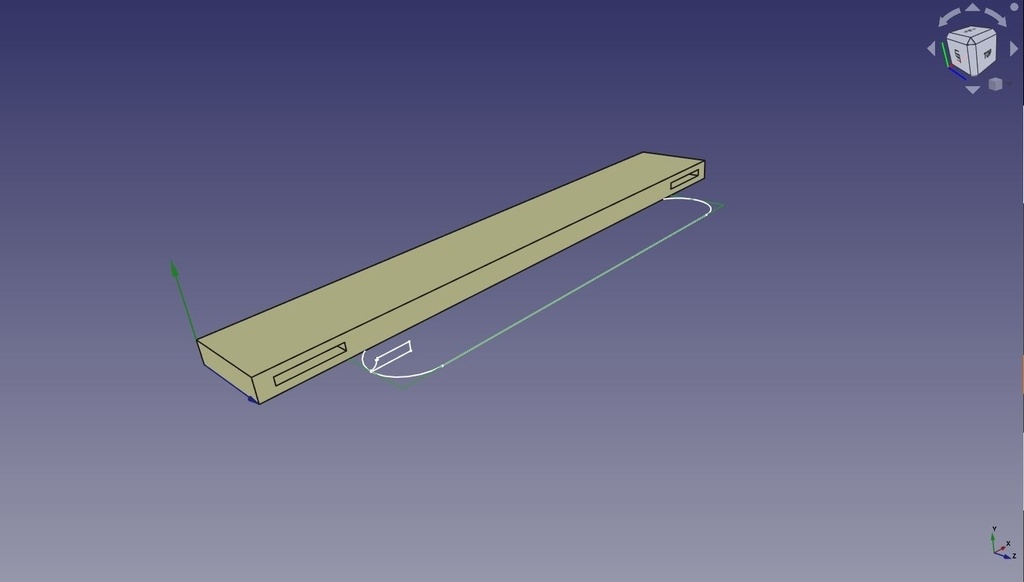

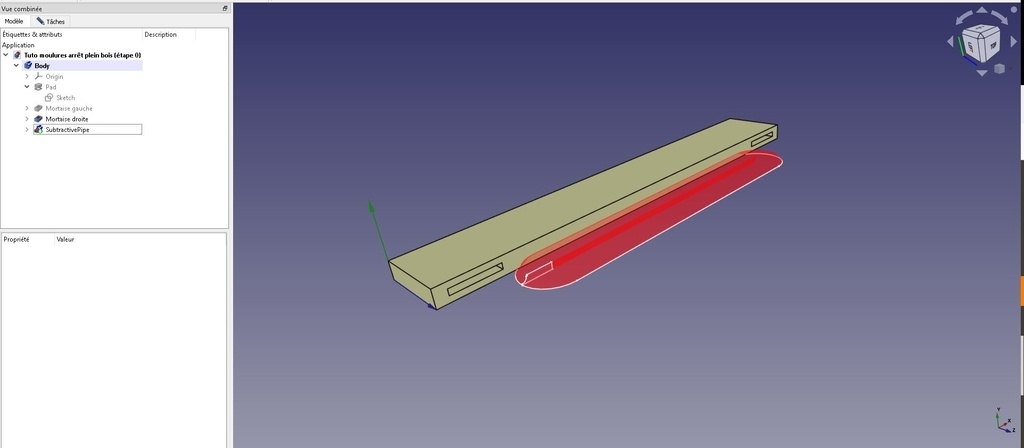

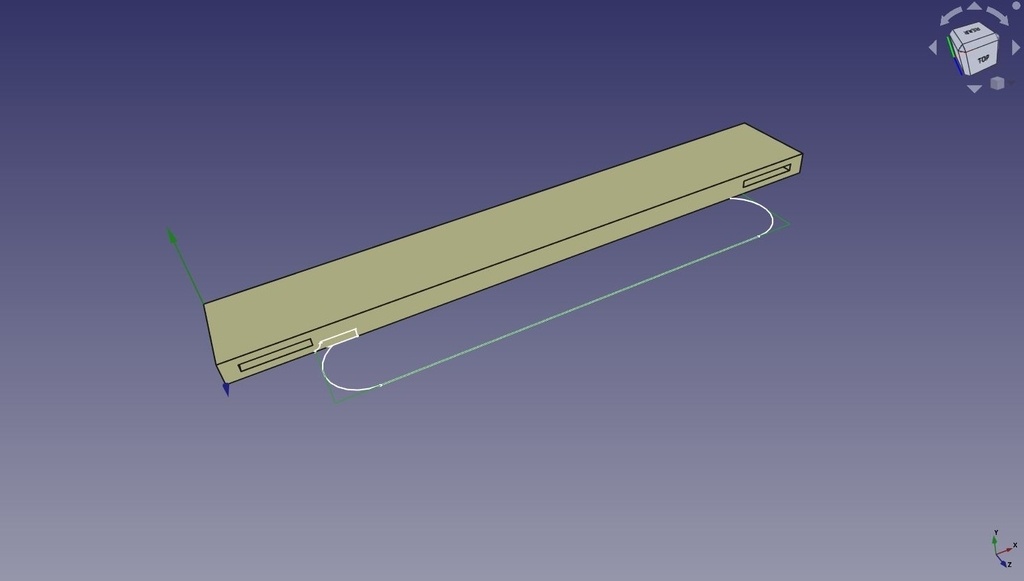

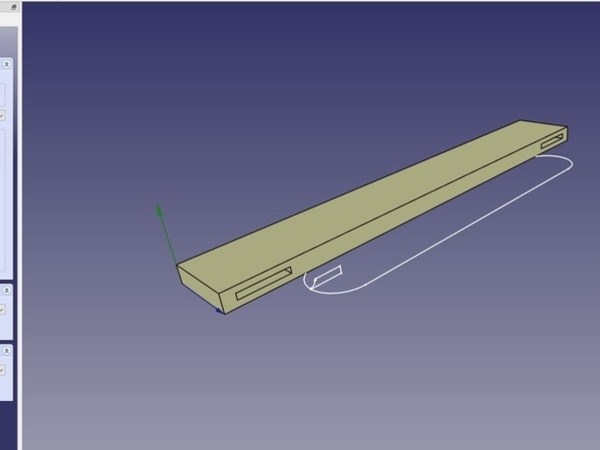

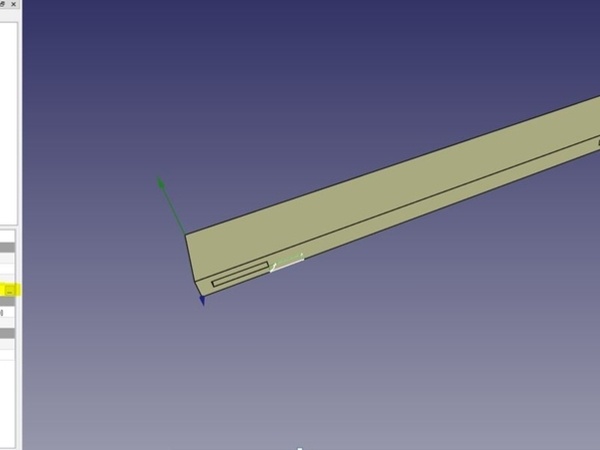

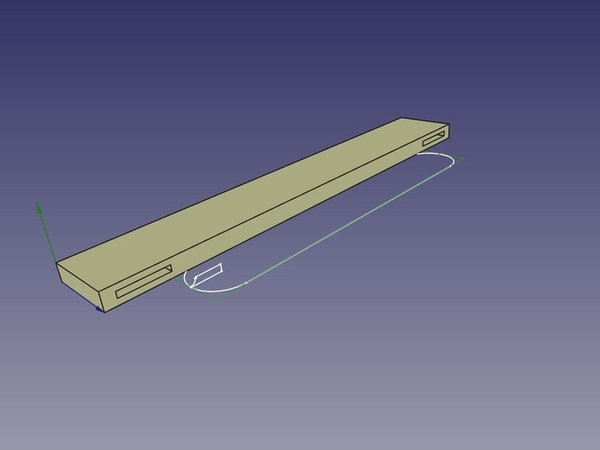

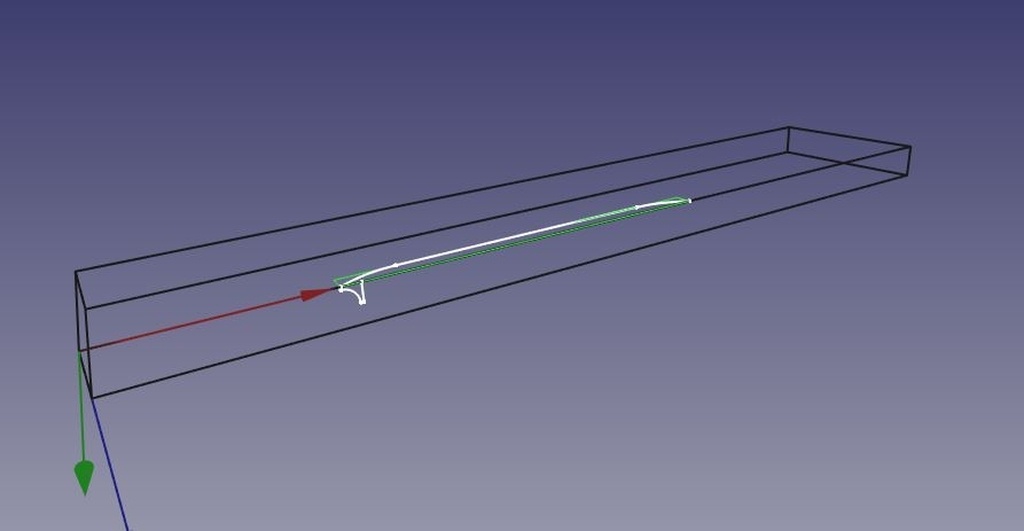

Le résultat en 3D du prépositionnent du profil et de son chemin de balayage:
Après réglage de position du profil / l'axe Z, le moment est venu de balayer (... devant sa porte
))

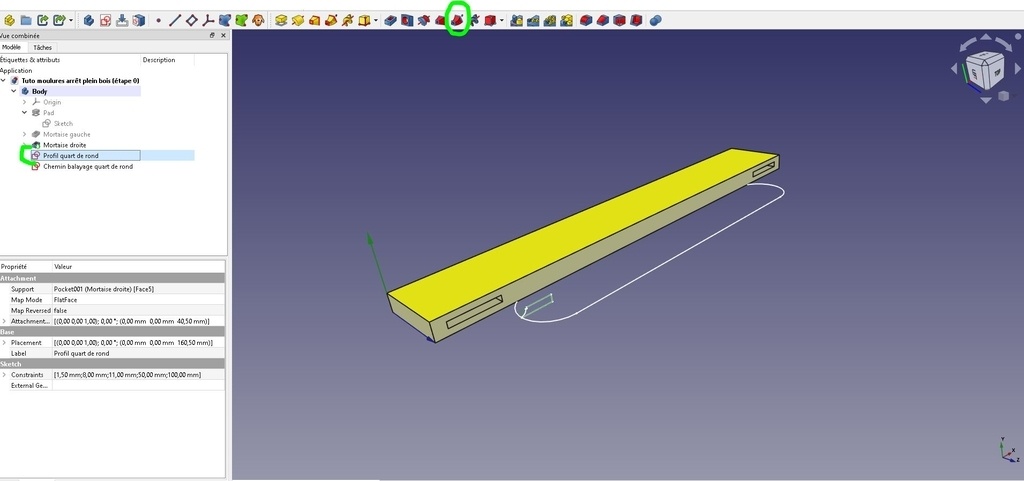

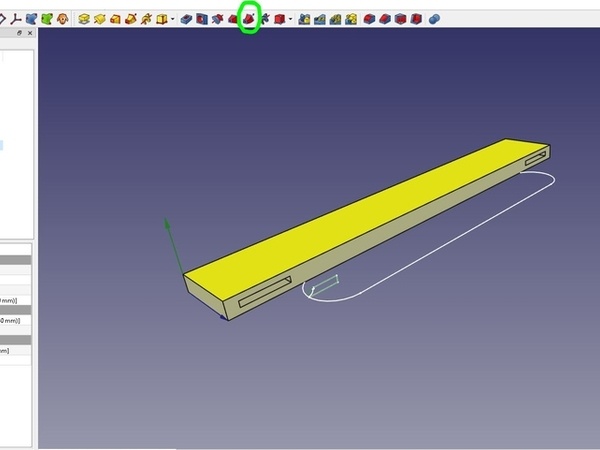

Dans l'atelier "Part Design" cliquer sur "Enlèvement de matière par balayage" après avoir préalablement sélectionné le Sketch de profil quart de rond dans la vue combinée.

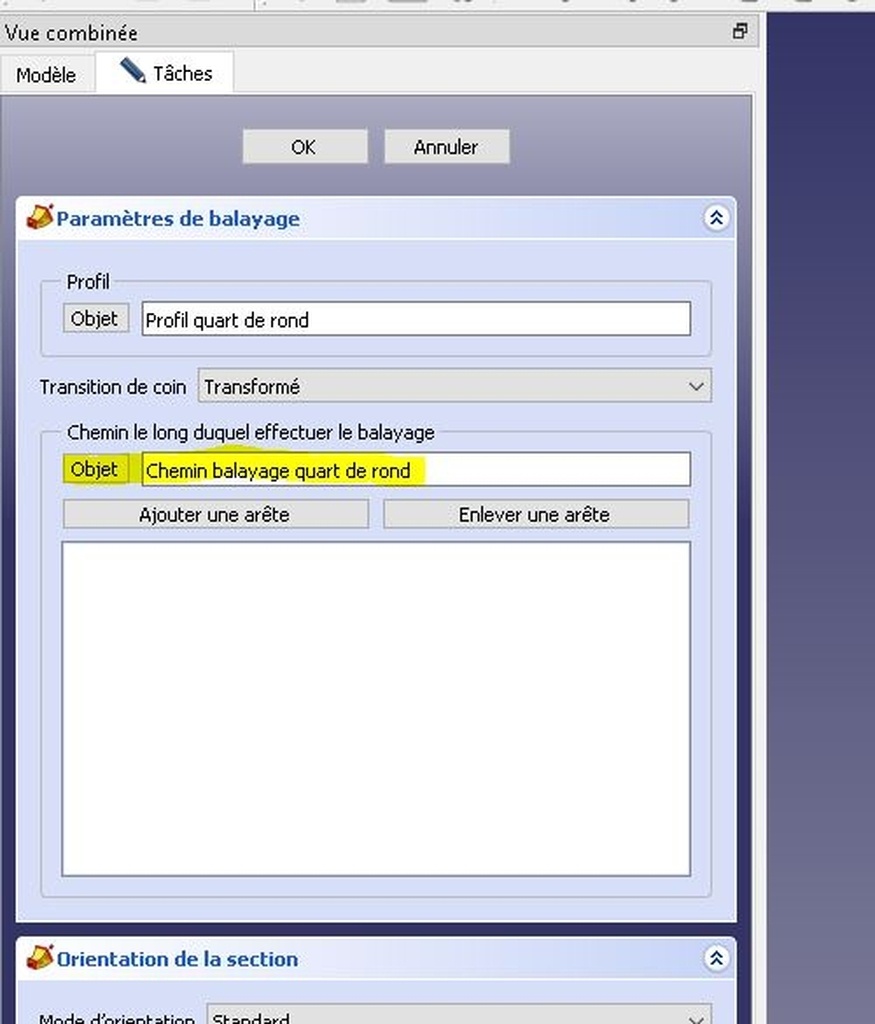

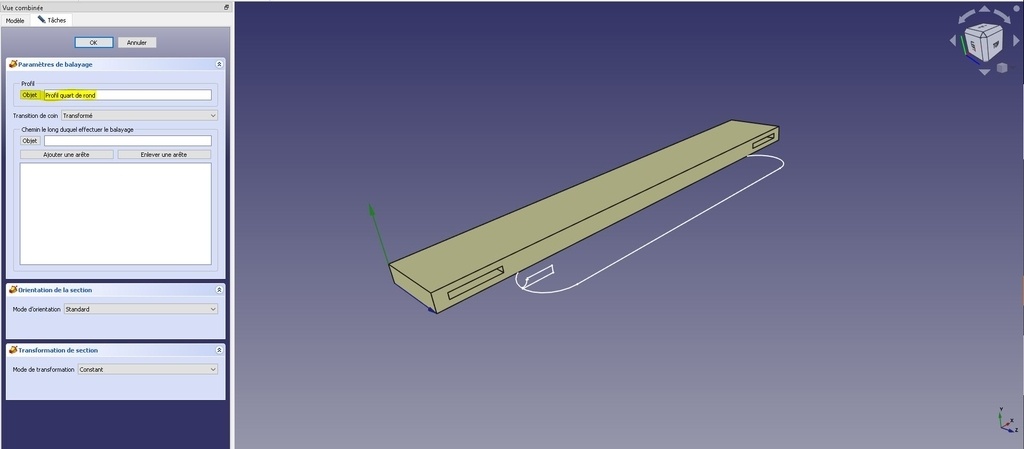

Dans le panneau (Vue combinée) de gestion du balayage (onglet "Tâches") à la rubrique "Profil" / "Objet" le nom du profil (Sketch nommé "Profil quart de rond") est préchargé.
A la rubrique "Chemin le long duquel effectuer le balayage", cliquer sur "Objet" puis cliquer sur l'onglet "Modèle" pour accéder à la liste des Sketchs.
Sélectionner celui qui concerne le chemin de balayage à associer au profil. Cela a pour effet,
- de mettre le chemin en surbrillance (rouge dans la capture ci dessous),
- de faire disparaitre fictivement les deux Sketch qui ont été sélectionnés
- de créer une fonction "SubtractivePipe" dans laquelle ont été déplacés le profil et le chemin"
Dans l'onglet "Taches", Le nom du chemin est affiché à coté de "Objet"

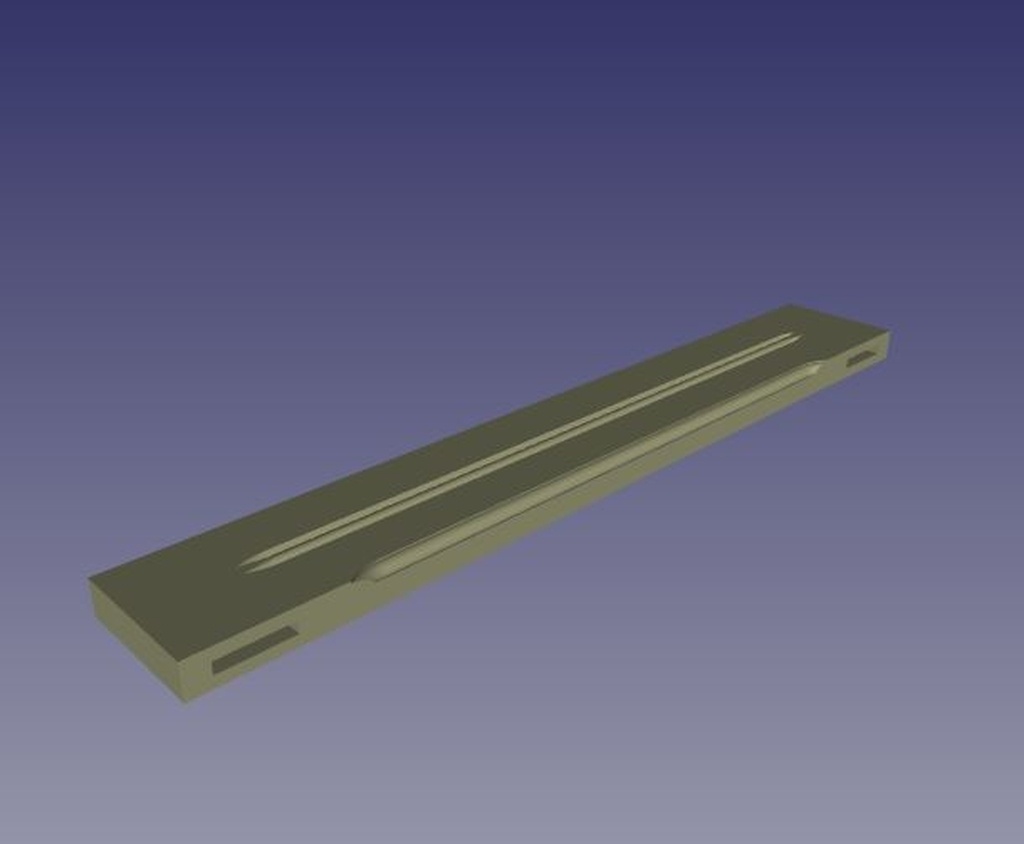

Il ne reste plus qu'à cliquer sur Ok pour admirer le résultat:

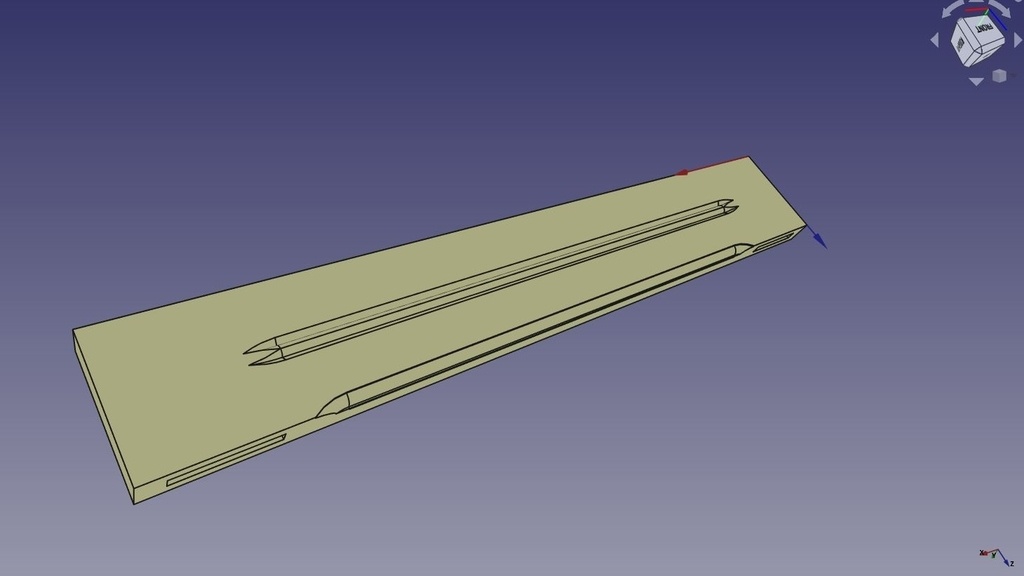

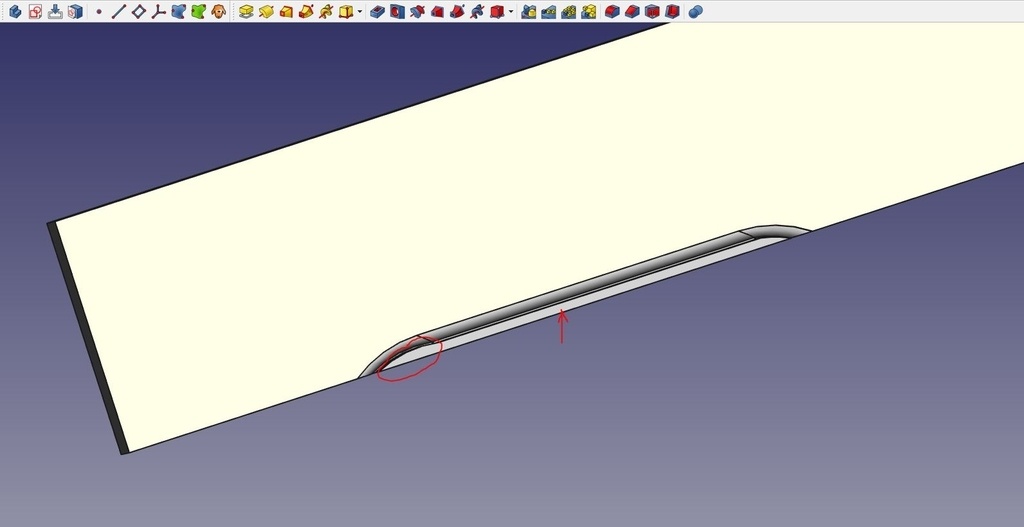

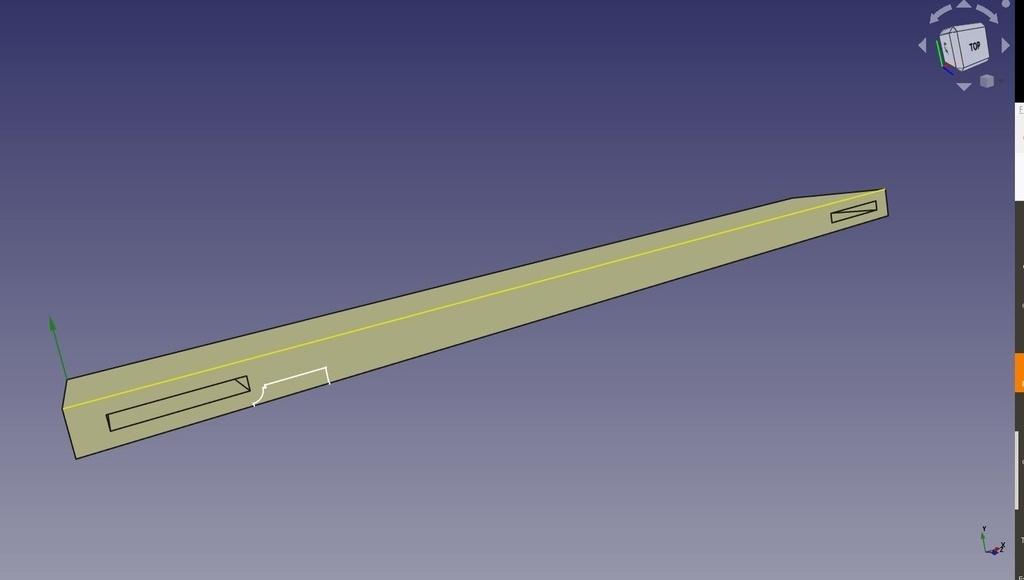

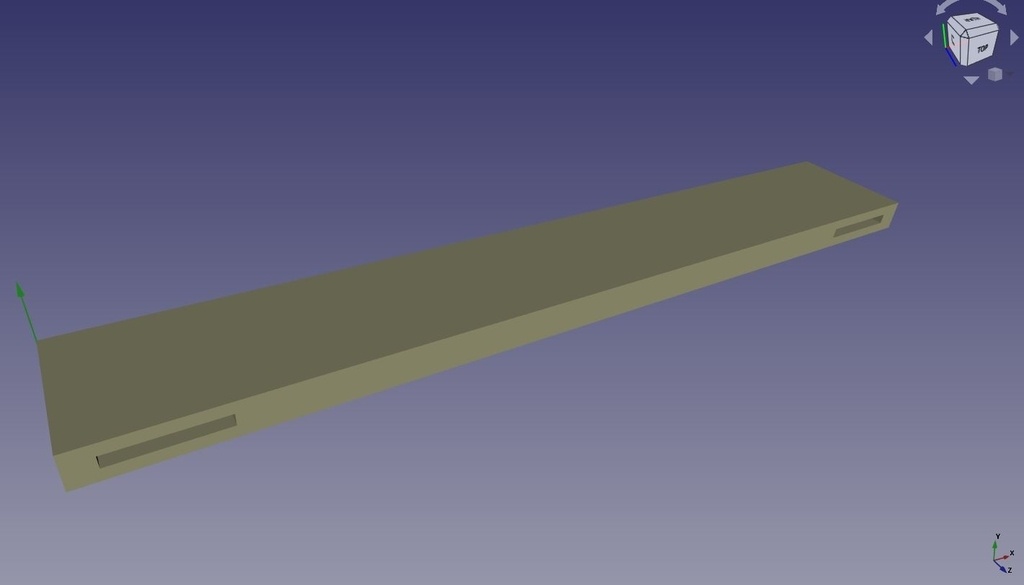

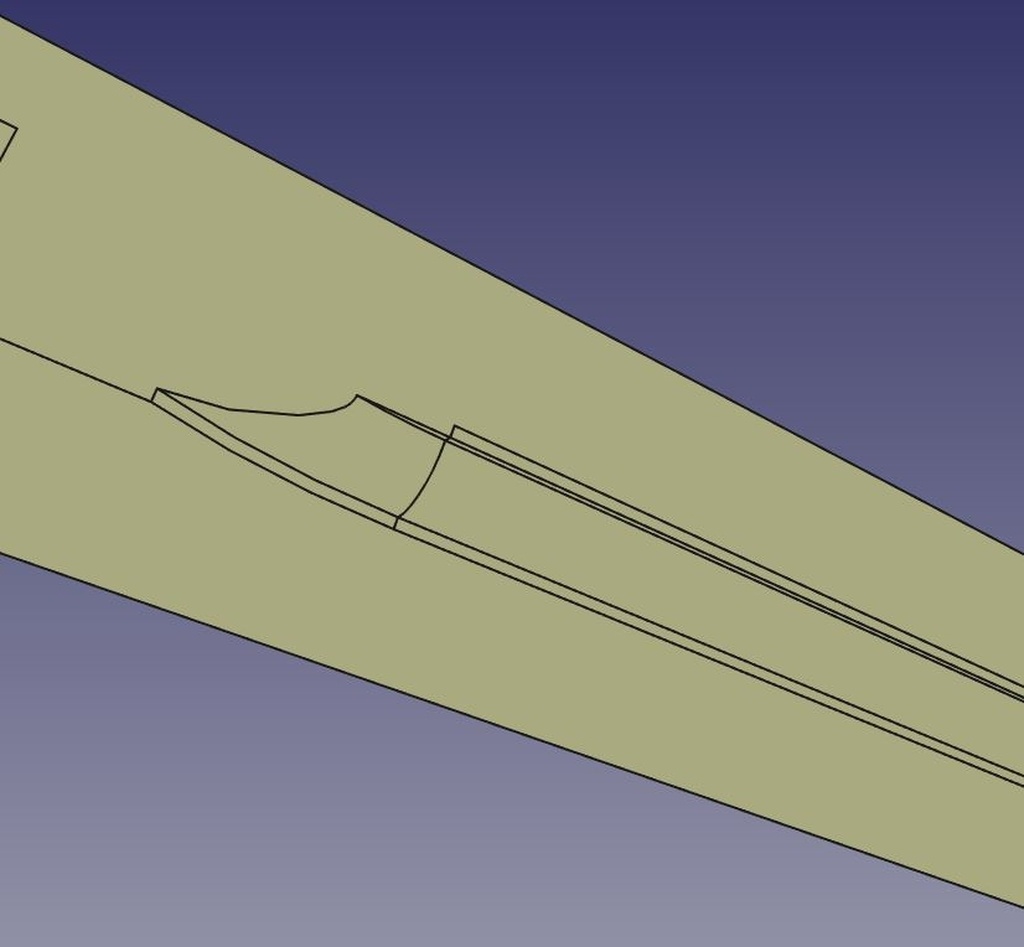

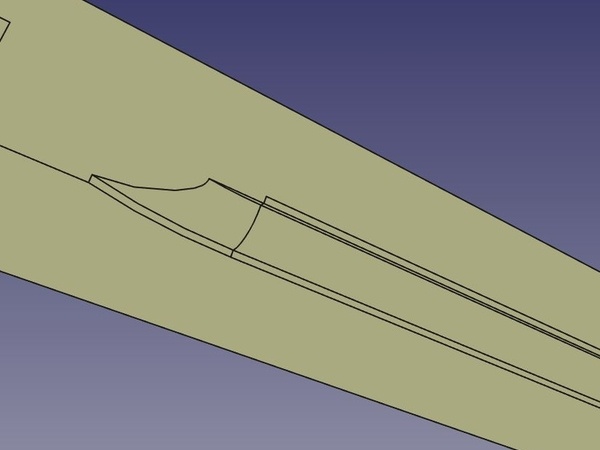

La présentation "sans ombrage" semble révéler un défaut (décrochement) à chaque extrémité de la partie rectiligne. En fait c'est une illusion d'optique due au mode de présentation, qui fait apparaitre un trait de jonction entre la parie rectiligne et la partie circulaire de la forme.

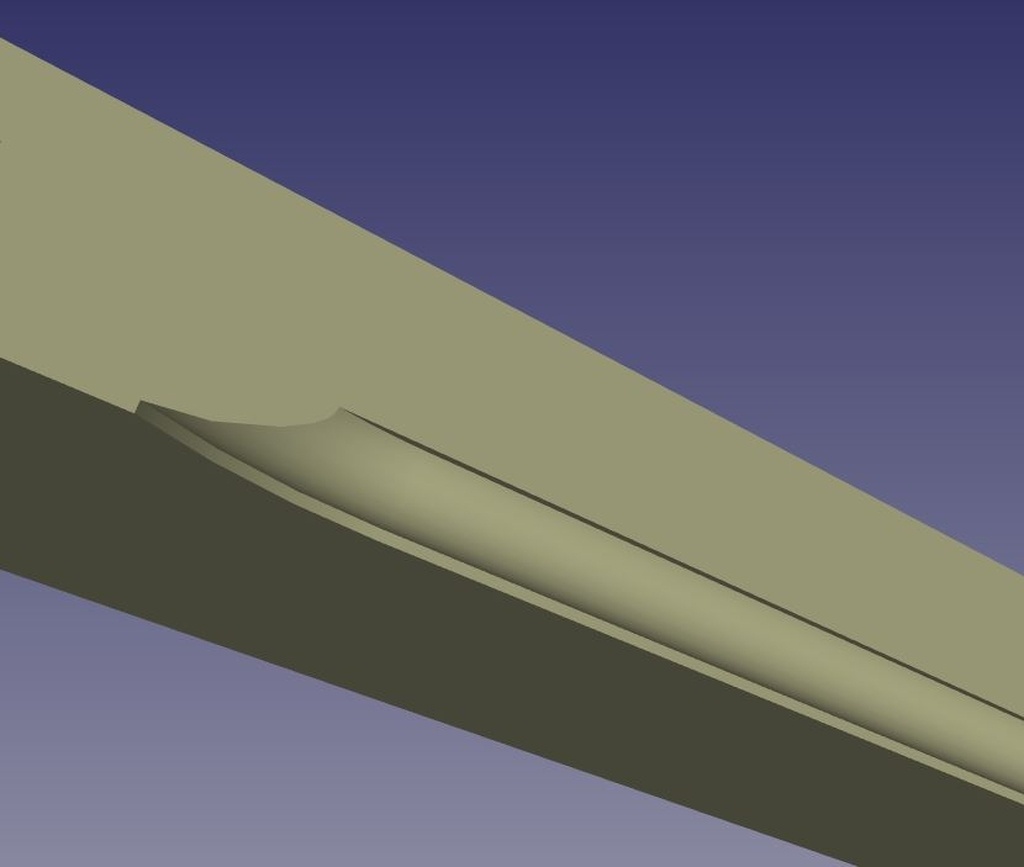

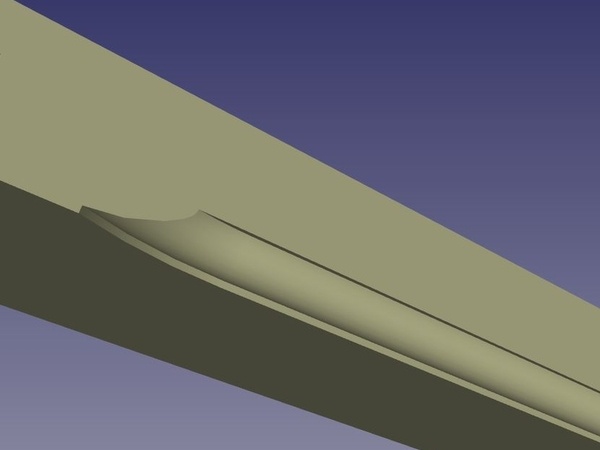

En mode ombré, ce décrochement est inexistant
Le déroulé (moins détaillé) pour la mouchette

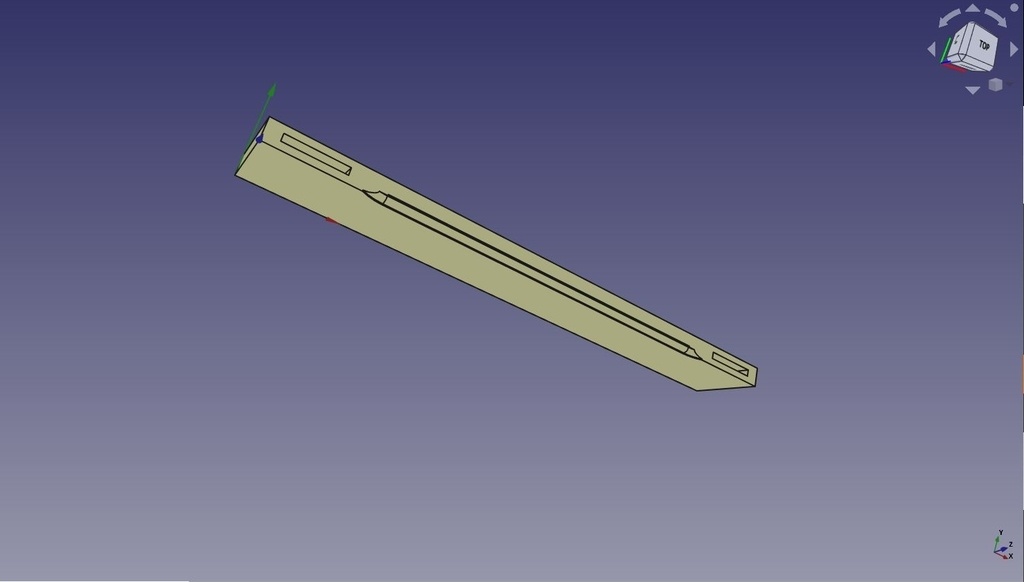

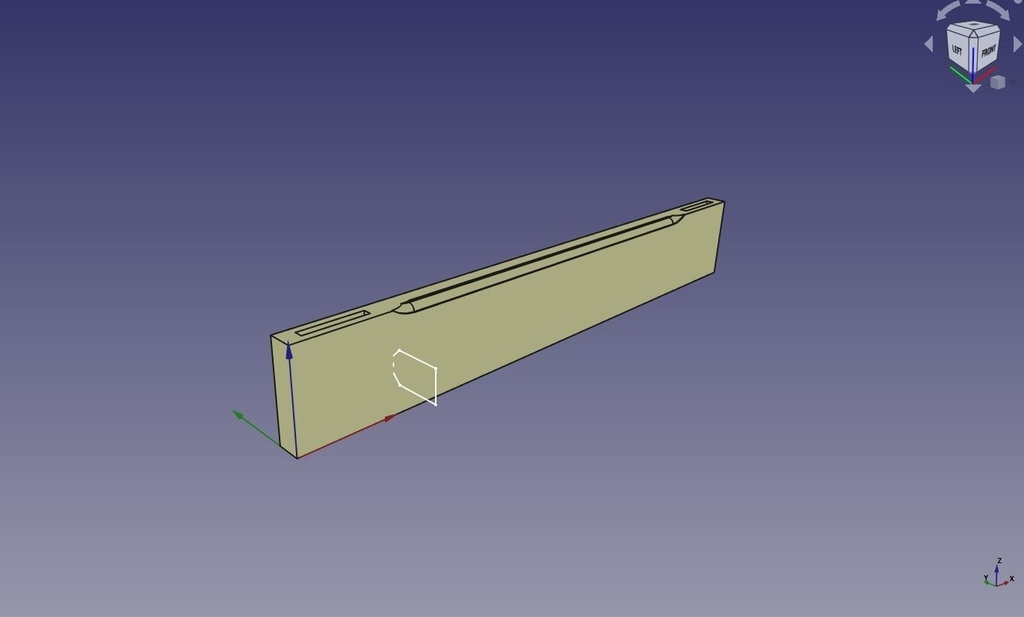

Pour la mouchette, le principe est identique (profil et chemin orthogonaux) mais sur des plans différents (YZ pour le profil, et XY pour le chemin).
Conception du Sketch de profil mouchette (atelier Part Design), dépendant du pad (sketch dépendant du bout de la pièce "posée" sur le plan YZ donc).

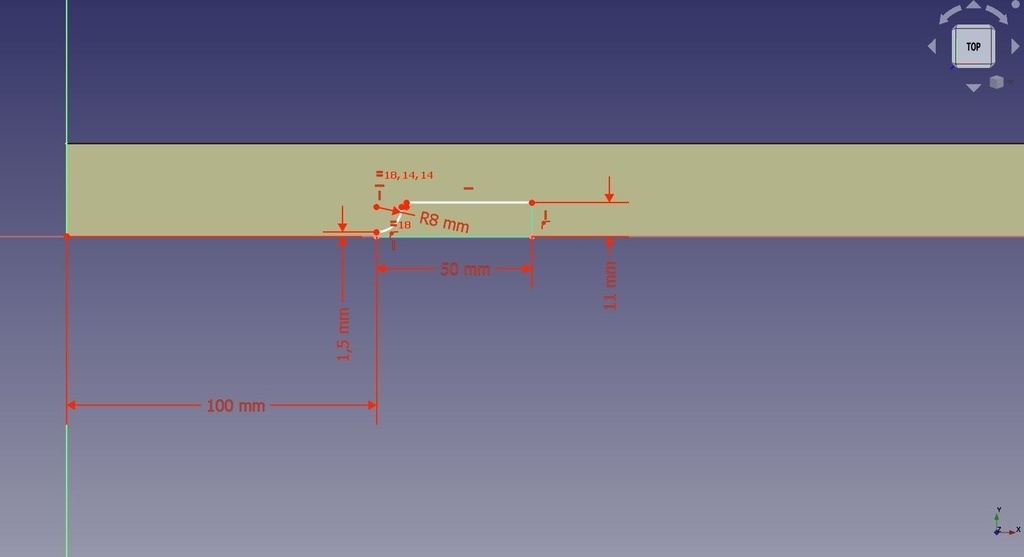

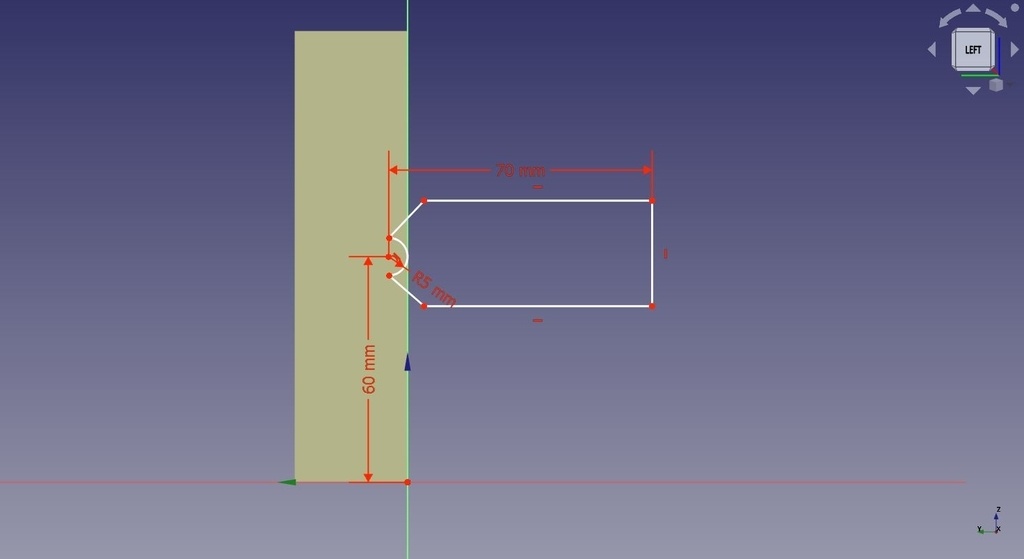

Profil en demi cercle (rayon: 5mm) tangent à la surface usinée, complété par deux arrêtes à 45°. Rayon d'entame / sortie de profil souhaité: 70mm. Mouchette centrée sur la largeur de la pièce, donc à 60 mm du plan XY
Position souhaitée de l'axe d'entame et sortie de la mouchette: 120mm des extrémités de la pièces => décalage du profil à cette valeur / plan YZ (flèches verte et bleue) .

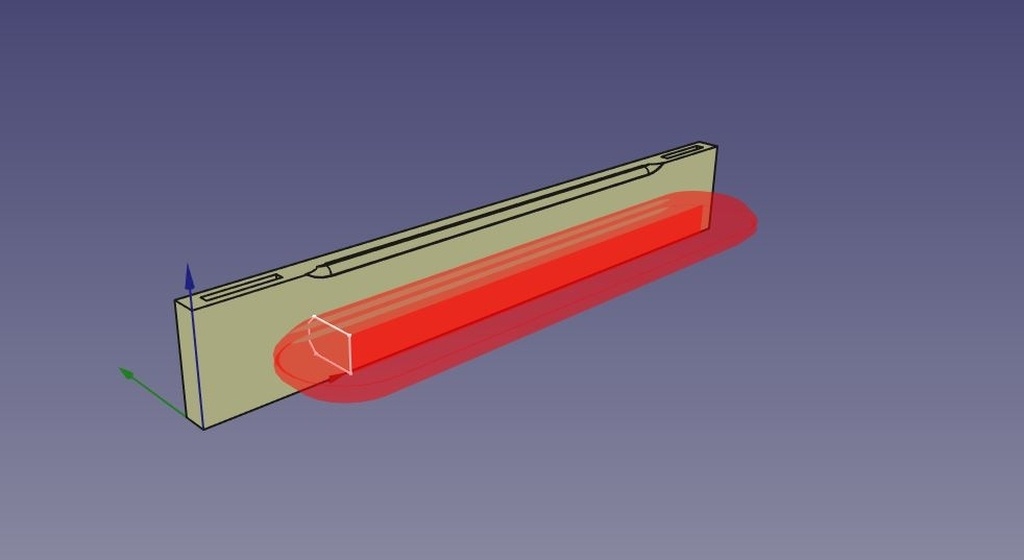

Création du chemin de balayage sur le plan XY. Rayon de 70mm. Axe du balayage positionné à 65 mm de la surface à façonner (70mm - 65mm= 5 mm de "gravure" = valeur du rayon de la mouchette. La section demi cylindrique de la mouchette sera donc tangente à la surface de la pièce usinée.

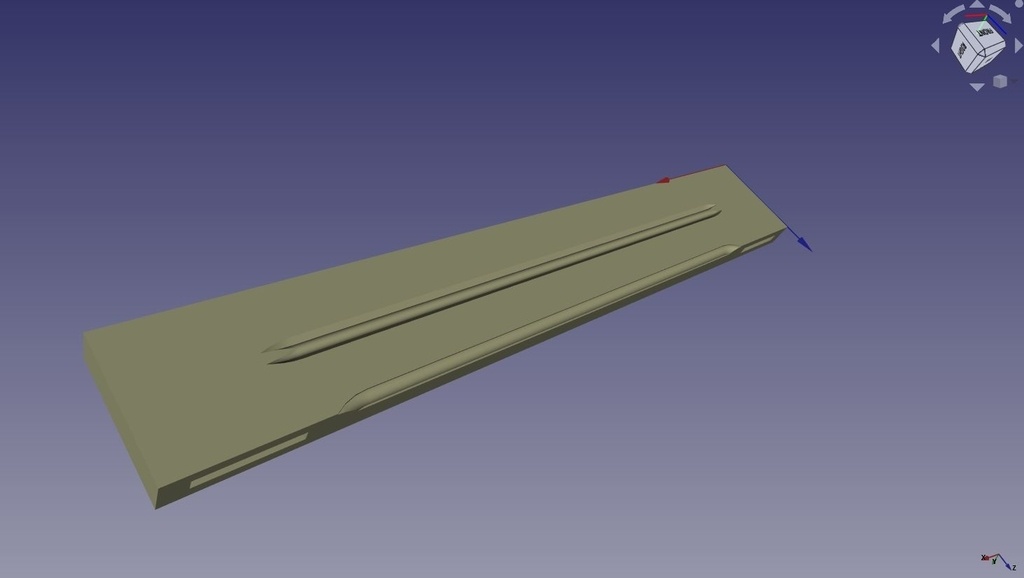

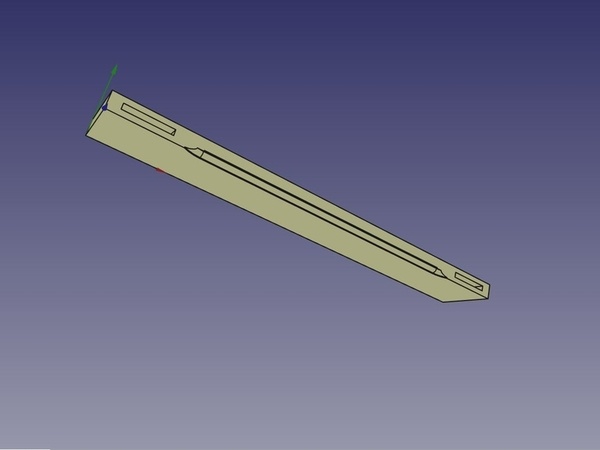

Résultat final:
