Voici un projet qui m'a posé beaucoup de questions durant sa construction et qui ont été solutionnées grâce à la communauté de l'Air du Bois
Au final, ce projet est très sympa.

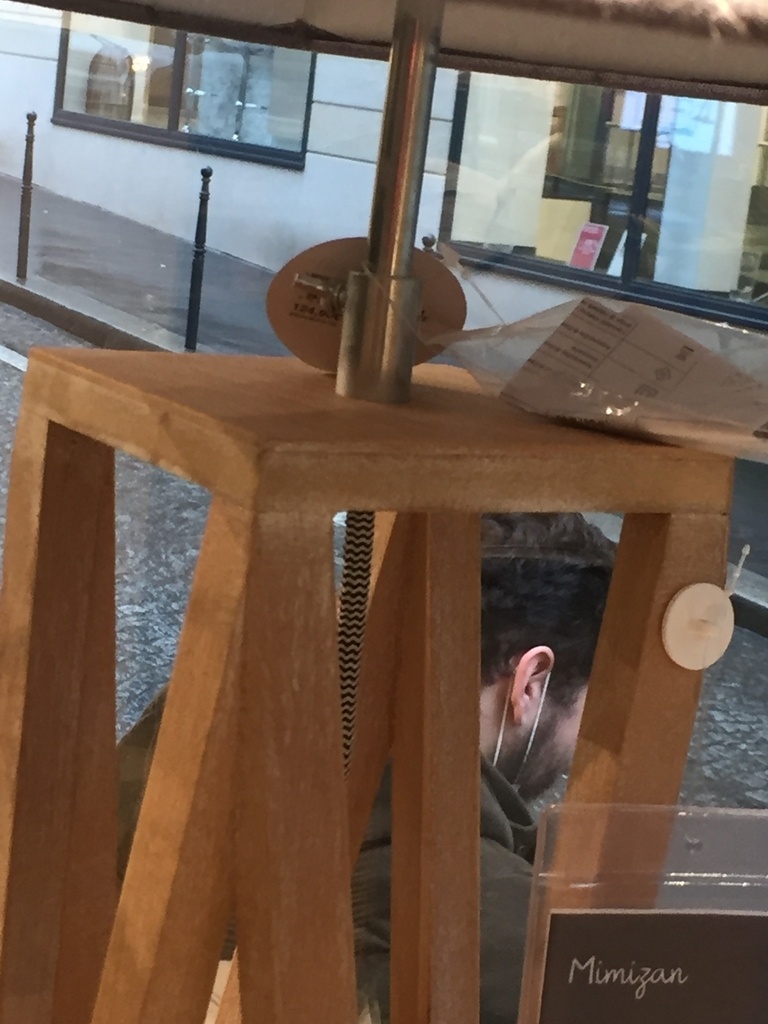

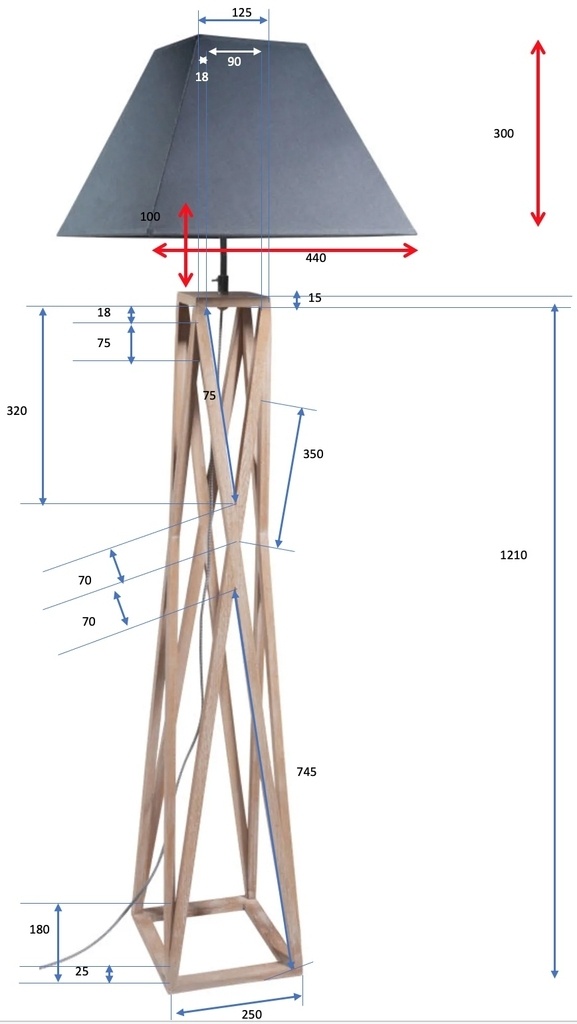

L'inspiration vient du lampadaire très léger "Mimizan" de Maison du Monde qui me plaisait bien par sa géométrie et sa légèreté. Il ne se fait plus. Aussi ai-je décidé d'en fabriquer un à partir de sa photo. Pour être honnête, j'avais pris à l'époque les cotes principales dans le magasin avec l'accord de la vendeuse.
Liste des articles

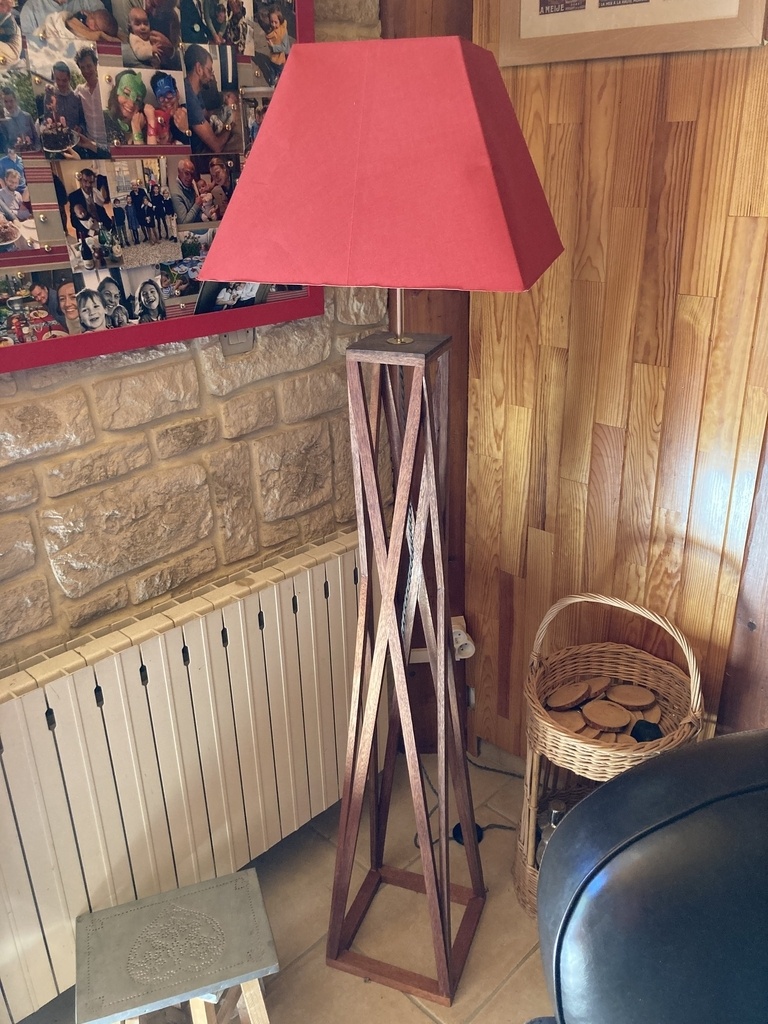

Lampadaire en sapelli avec une belle géométrie
A priori, la construction semble simple (et elle l'est en définitive :). Mais comme je ne suis pas très doués en géométrie dans l'espace, je me suis bien pris la tête sur la manière de faire les assemblages... Et SkUp ne m'a été d'une grande aide.
Modélisation SketchUp
Les jambes du lampadaire sont faites à partir de petits tasseaux en sapelli (trouvés chez Guimier à Paris 10è).
Les plateaux sont des chutes de panneau de noyer noir.

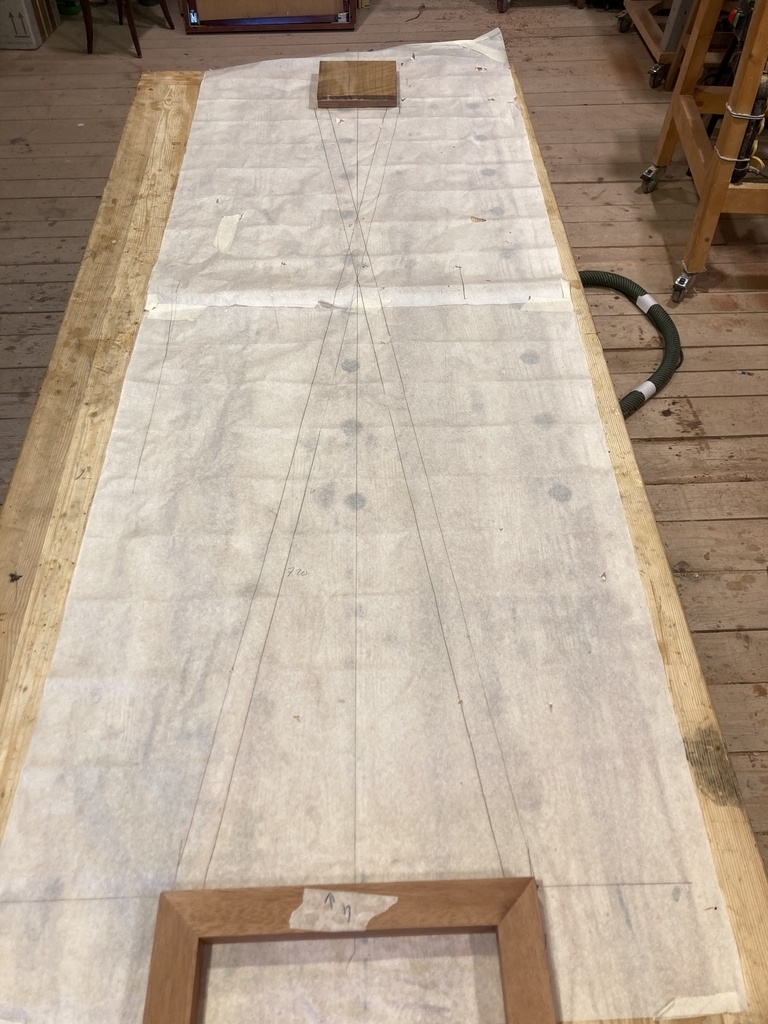

1ère étape, une épure à plat d'une face pour valider mes prises de cote.

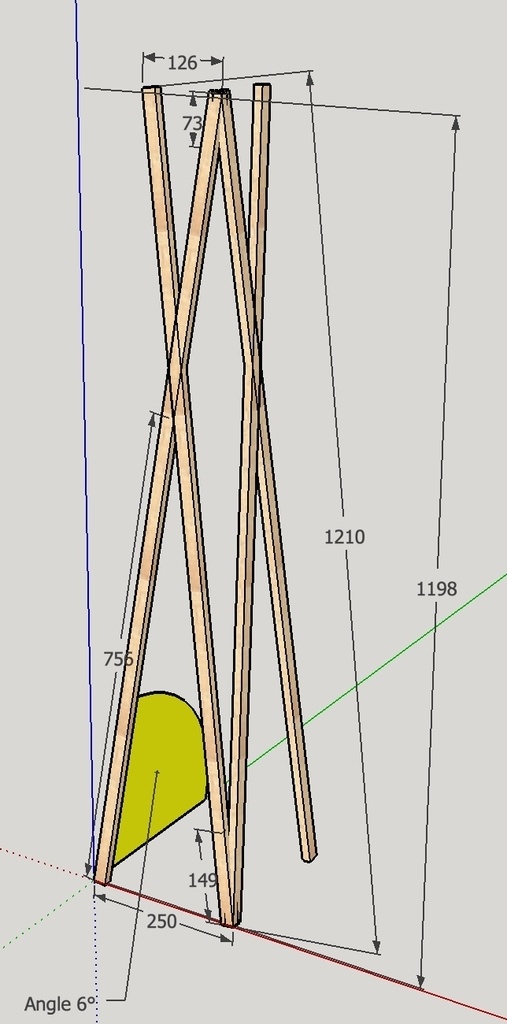

Ensuite, la modélisation SkUp est toute simple :
- 4 croix
- Plateau supérieur : carré de 125mm de côté
- Plateau inférieur : carré de 250mm de côté
- Inclinaison intérieure des croix de 6°
Jusque là, tout va bien :)

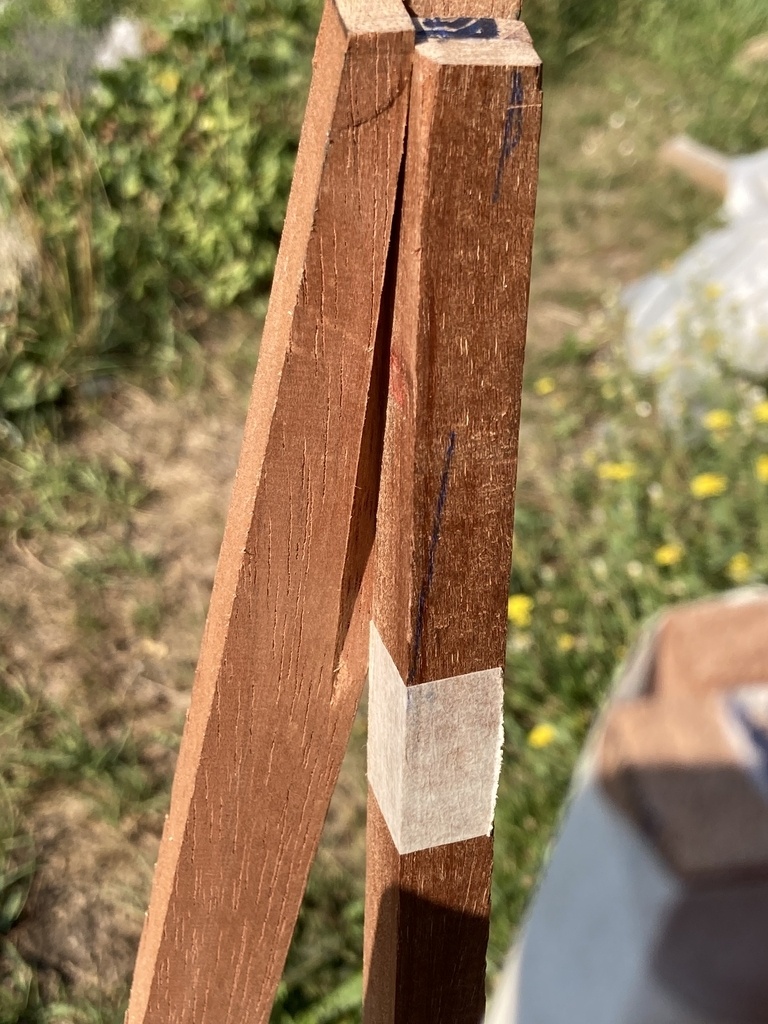

Préparation des coupes têtes - pieds des croix

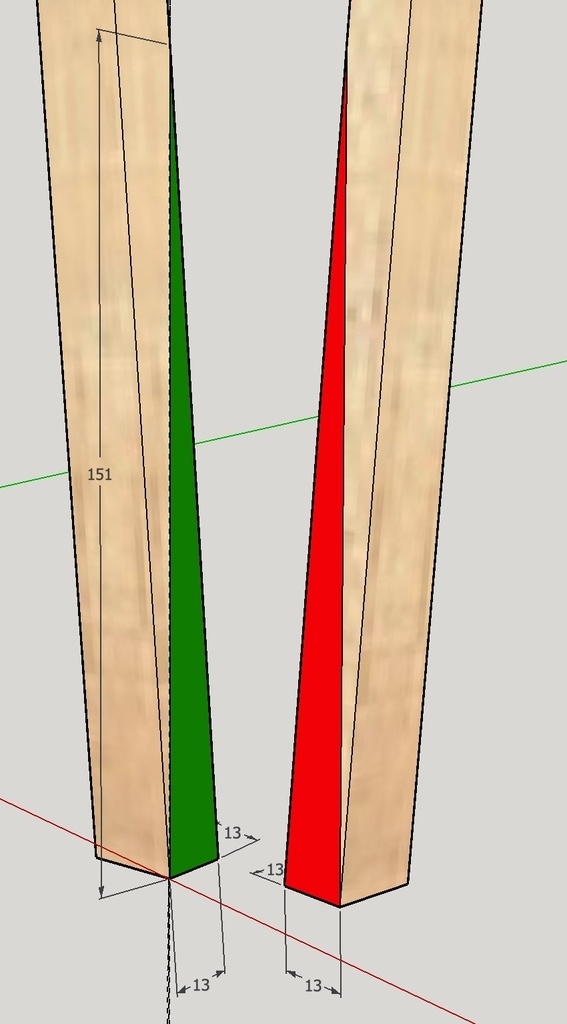

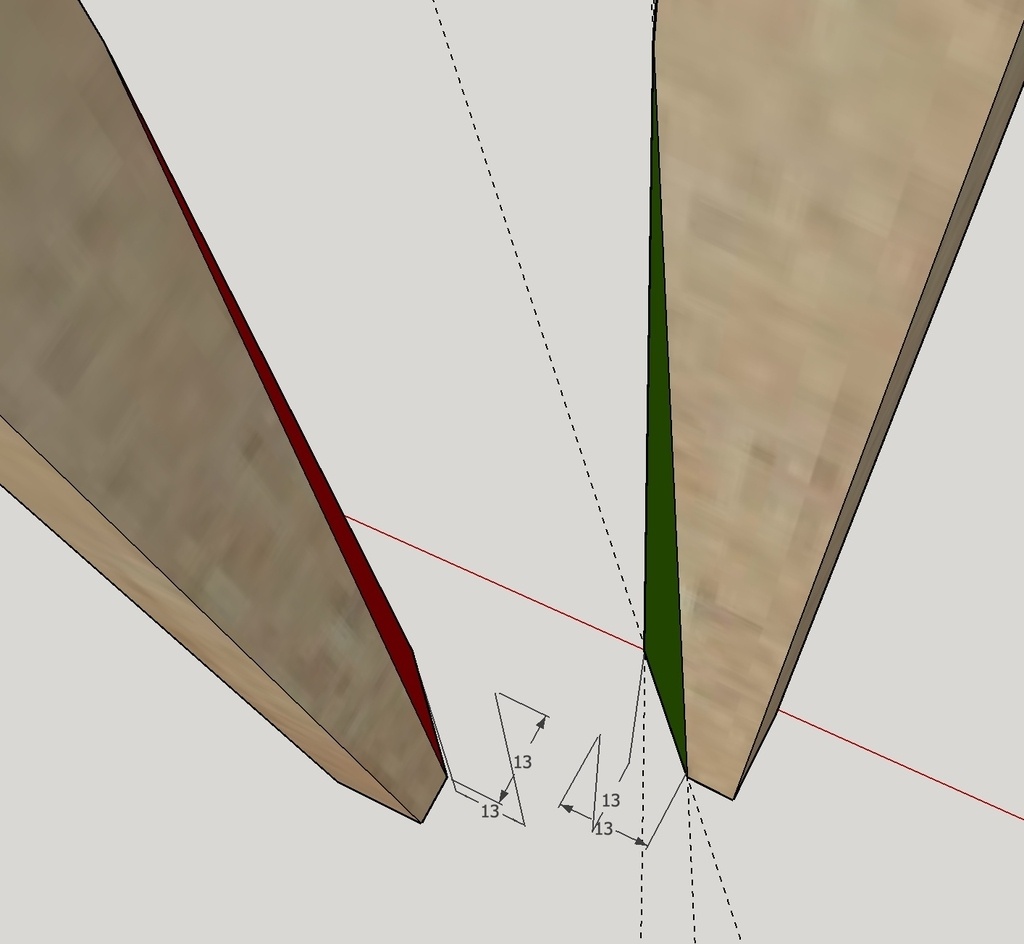

Mais pour modéliser les assemblages de pieds et de tête...
Grosse galère dans petite tête qui n'a jamais appris le dessin industriel et la géométrie dans l'espace...
Comment faire ?

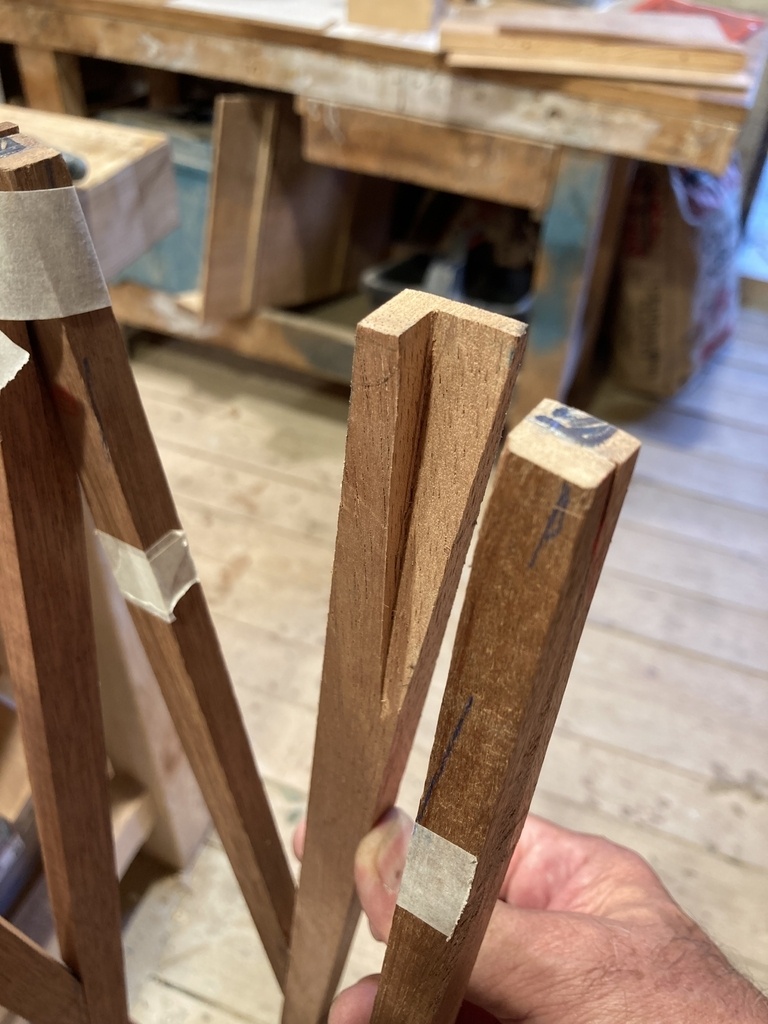

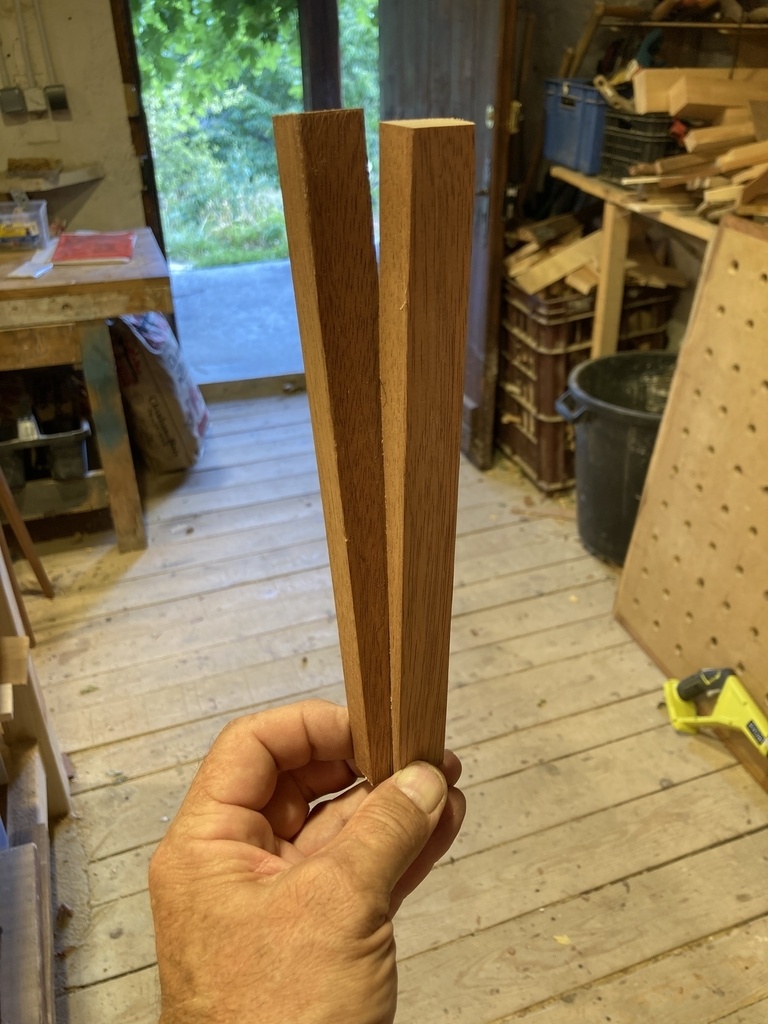

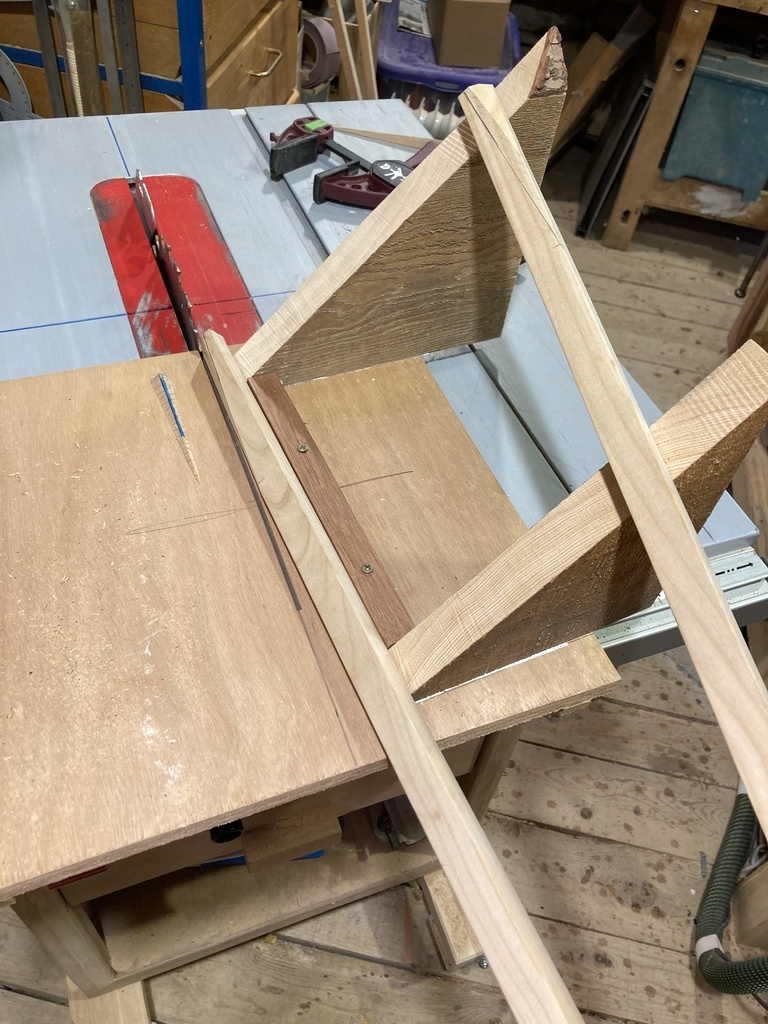

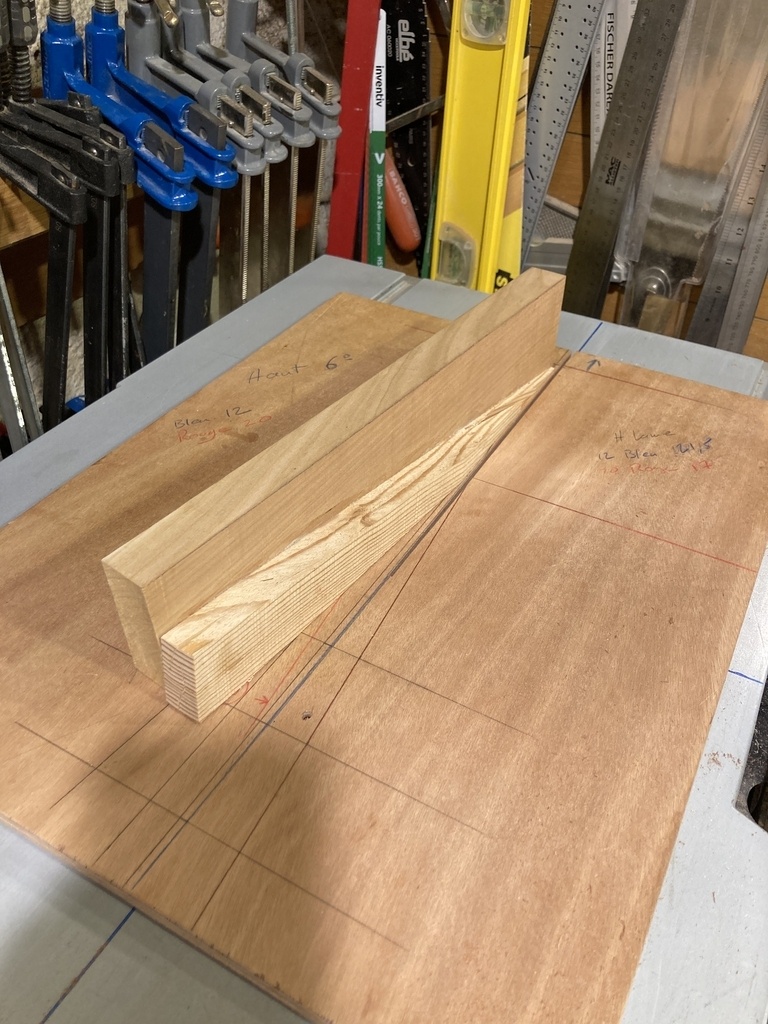

Fabrication de gabarits d'usinage pour entailler une des deux baguettes en bas et en haut ...

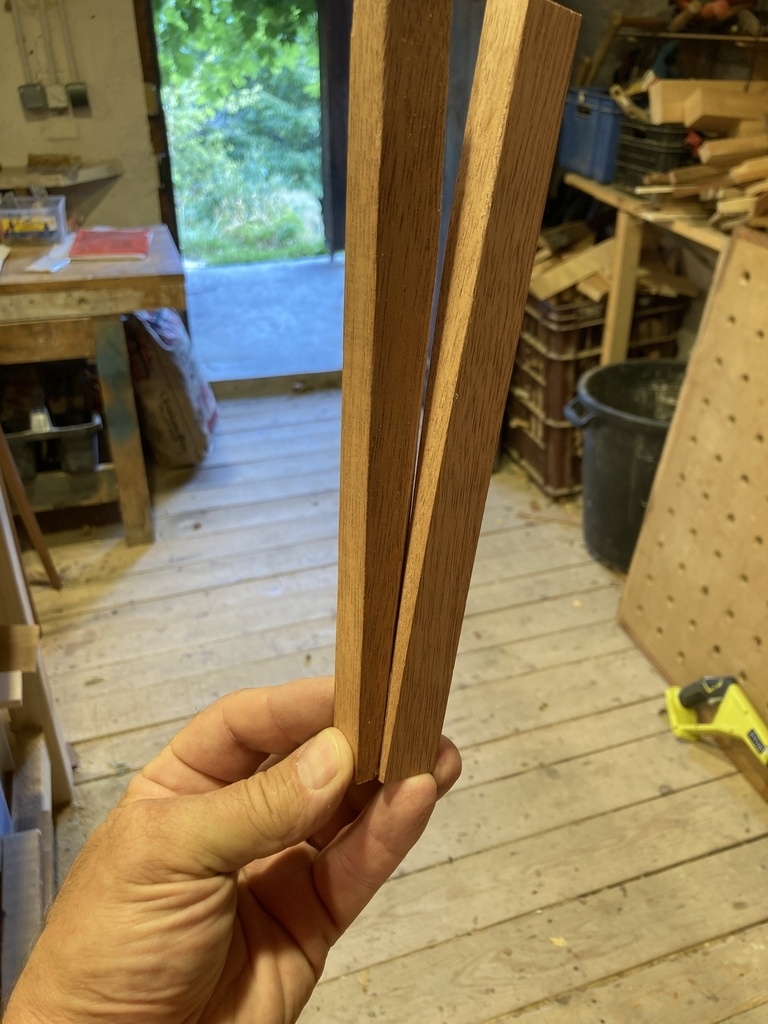

- 6° est bon en bas mais entraine une coupe beaucoup trop grande en haut
- essai à 4° puis 3° mais toujours mauvais...
Et puis, c'est bien français: pourquoi faire simple quand on peut faire compliqué...
Que la lumière soit... Et la lumière fût ! :))
En désespoir de cause, je convoque les grands esprits avec une question pour notre chère communauté de boiseux.
Et grâce à sylvainlefrancomtois et Bonbonveronbi, entre autres, la lumière fût :)))
Je vous laisse consulter l'article et les échanges.

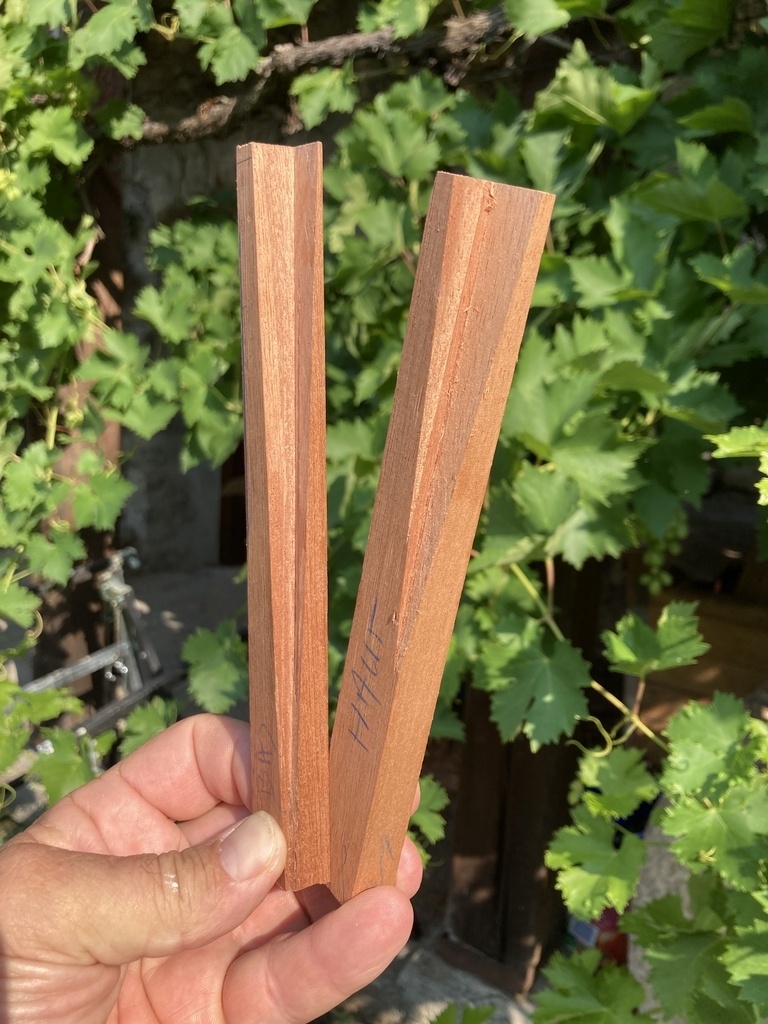

En fait c'est très simple si on imagine les coupes dans le bon sens !

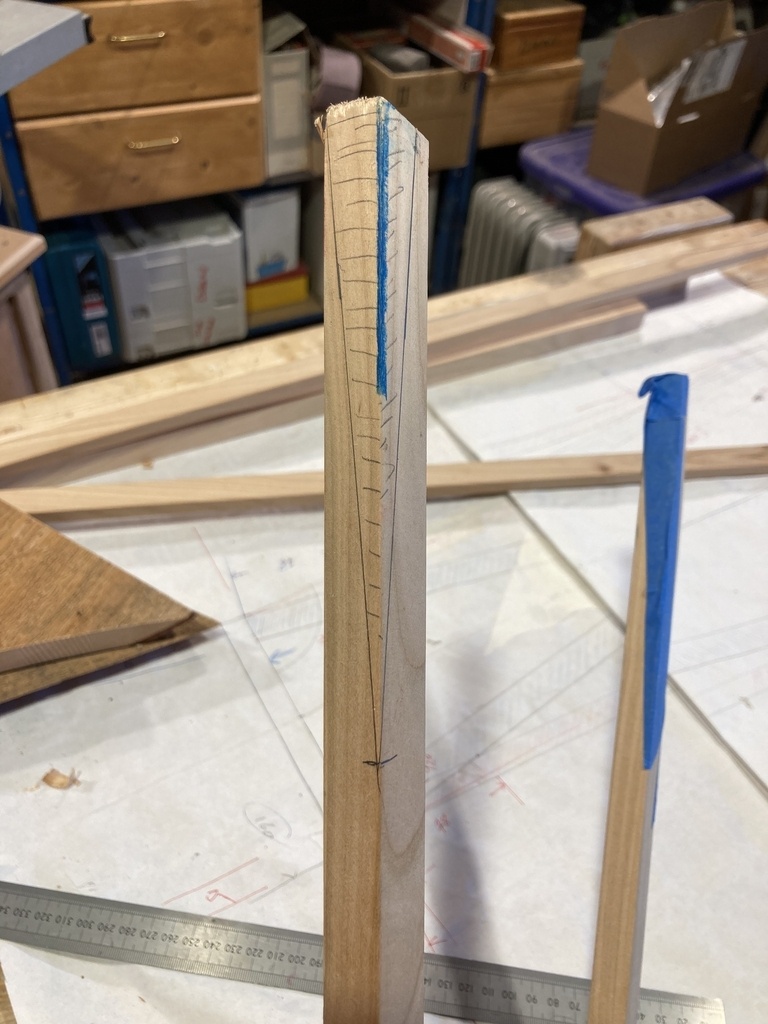

Et son grand frère

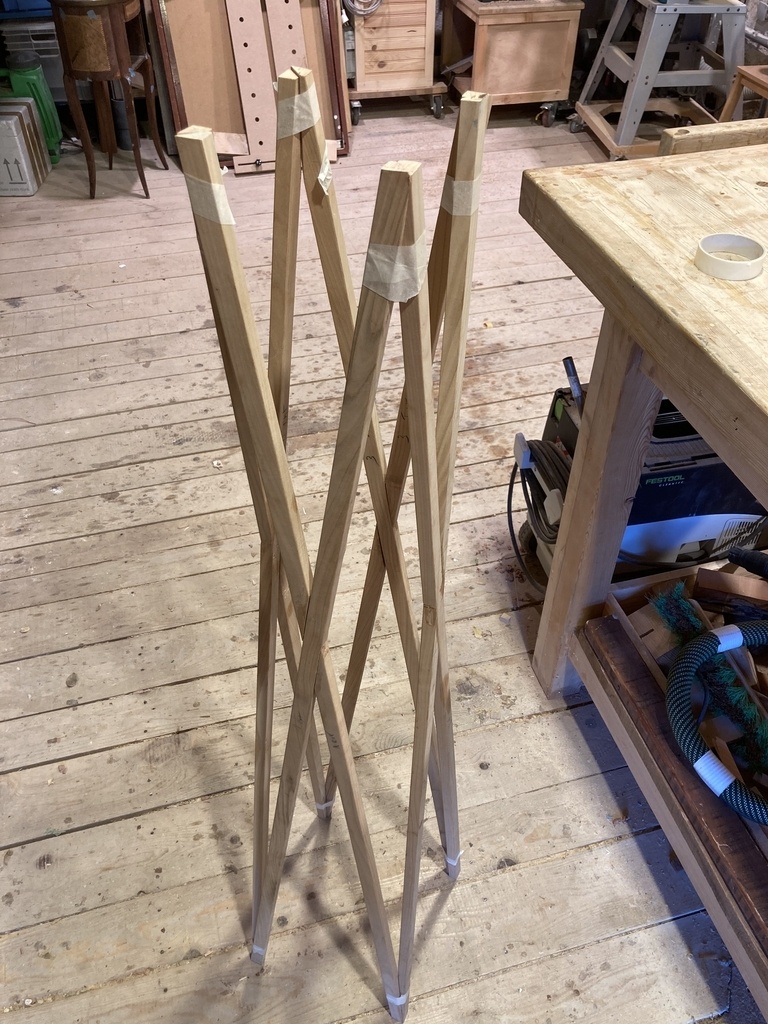

Du coup, j'en ai fait 2

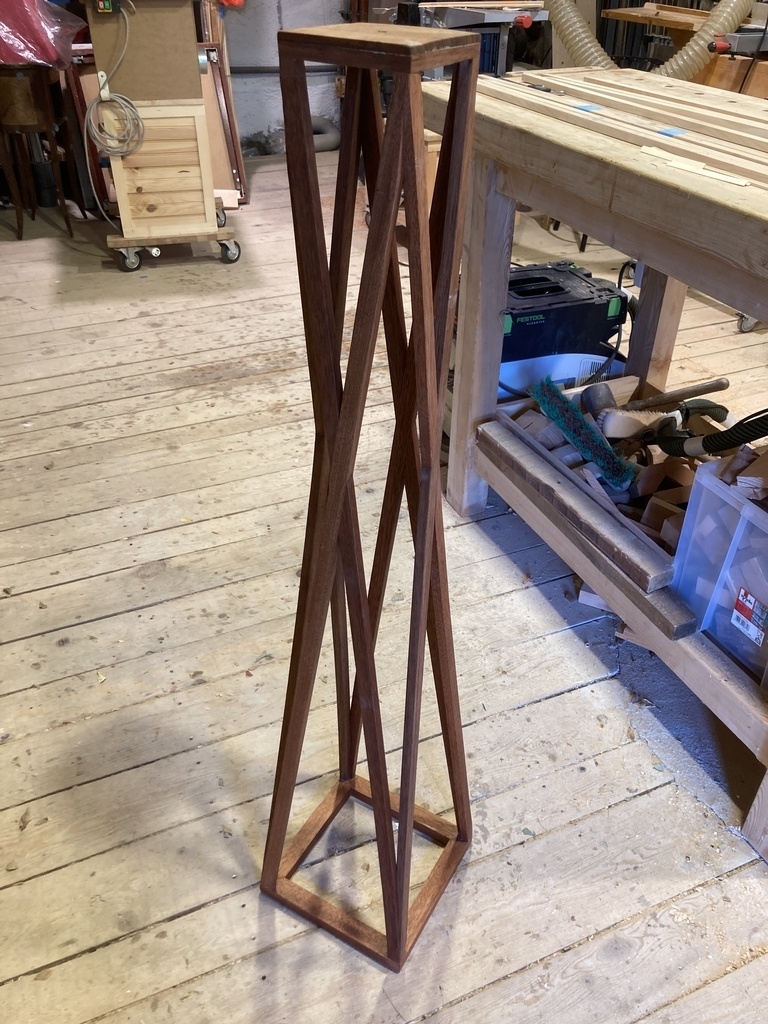

- Le premier (sapelli) respecte bien les cotes du modèle pour 120 cm de haut et un rapport de 1/2 en la taille des plateaux haut et bas;

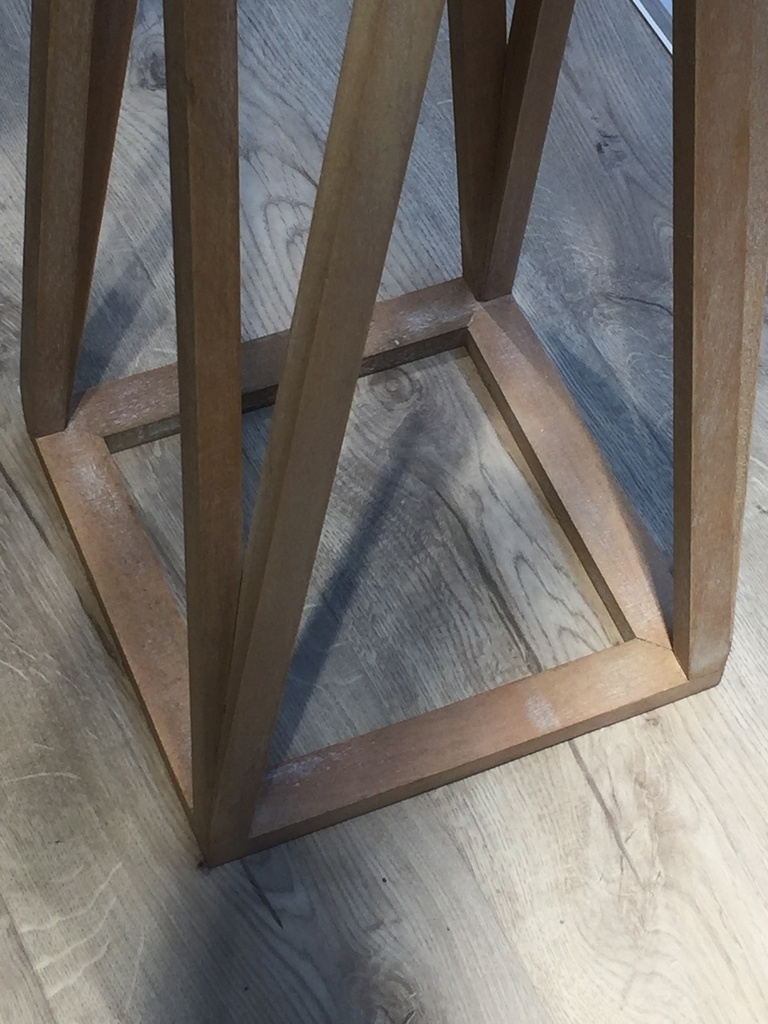

- Le second (merisier) fait 145 cm de haut mais avec un rapport plus près des 2/3 entre les 2 plateaux. Le résultat est moins effilé, moins cintré au centre, moins esthétique au global...
J'en ai 3 autres à faire pour la famille en grand format et je garderai bien le rapport 1/2.
Au final, un projet très sympa qui m'a fait phosphorer du ciboulot, et ça c'est une des valeurs ajoutées de la menuiserie: faut agiter ses neurones
