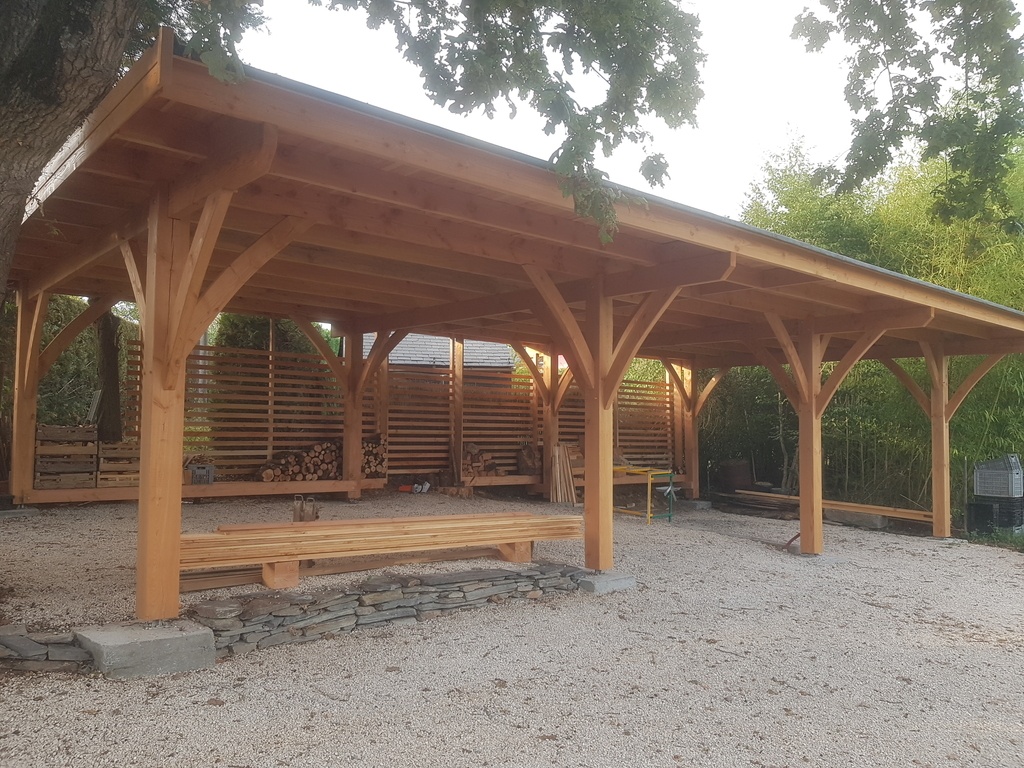

Après de multiples versions Sketchup, un changement de forme pour obtenir un permis de construire, des soucis d'approvisionnement, j'ai enfin réalisé mon carport / préau / bucher !
90 m2 pour abriter véhicules, bois de chauffage et bois d'oeuvre.
J'avais posé des questions sur le dimensionnement de la structure, avec peu de réponses.
Structure en douglas massif, couverture en planches 18x200 (l'OSB est devenu hors de prix, et moins joli vu d'en dessous) et EPDM collé.
Pente de 2 % avec 3 rives (ou mini acrotères ?) qui ne remontent que de 3-4 cm et écoulement libre en bas. Je suis sous un énorme chêne, il faut que glands et feuilles s'évacuent facilement.
Pour le bois de chauffage j'ai mis des lattes avec un léger faux aplomb pour que les tas s'y appuient (les bûches de 30 cm c'est pas très stable) et ai gardé la souche d'un ancien cupressus comme billot.
Réalisation seul hormis 1 semaine à 2 pour le montage.
Je totalise près de 200 h hors terrassement et plots béton, dont 90 h en atelier.
Les aisseliers courbes ont pris pas mal de temps mais c'est tellement plus joli !
Je suis curieux de connaître l'avis des pro sur ce temps.
J'ai fait d'autres réalisations plus modestes à titre professionnel mais ce n'est pas mon métier principal, je suis paysagiste. Mais de plus en plus boiseux ;)
Liste des articles

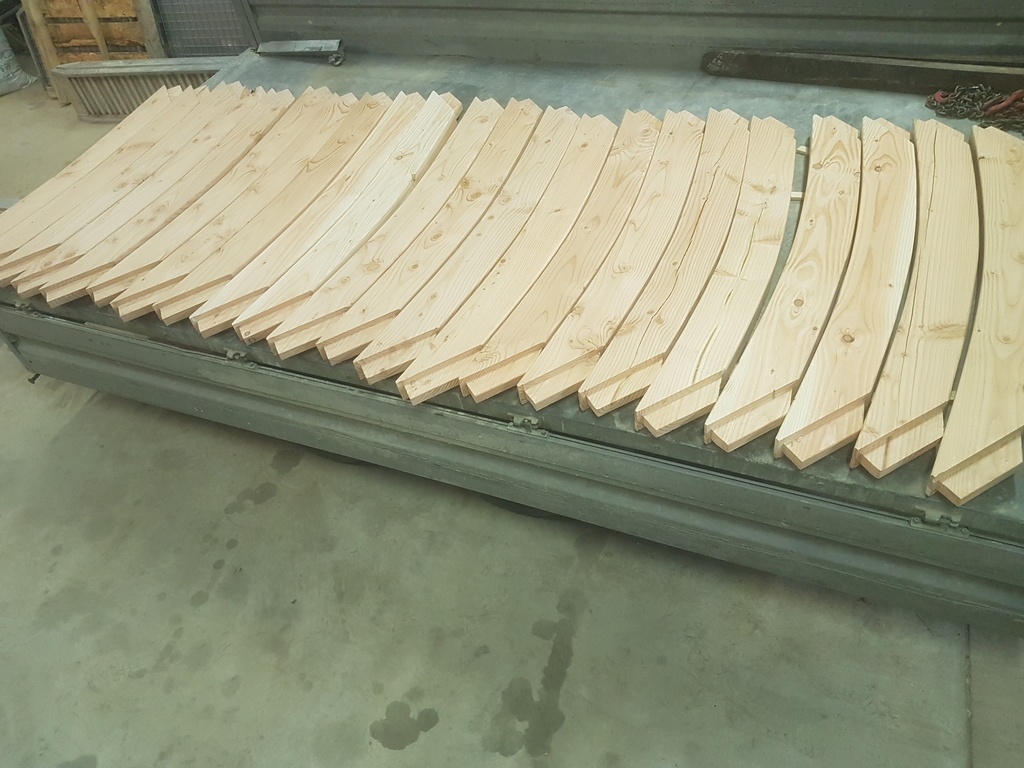

Aisseliers courbes

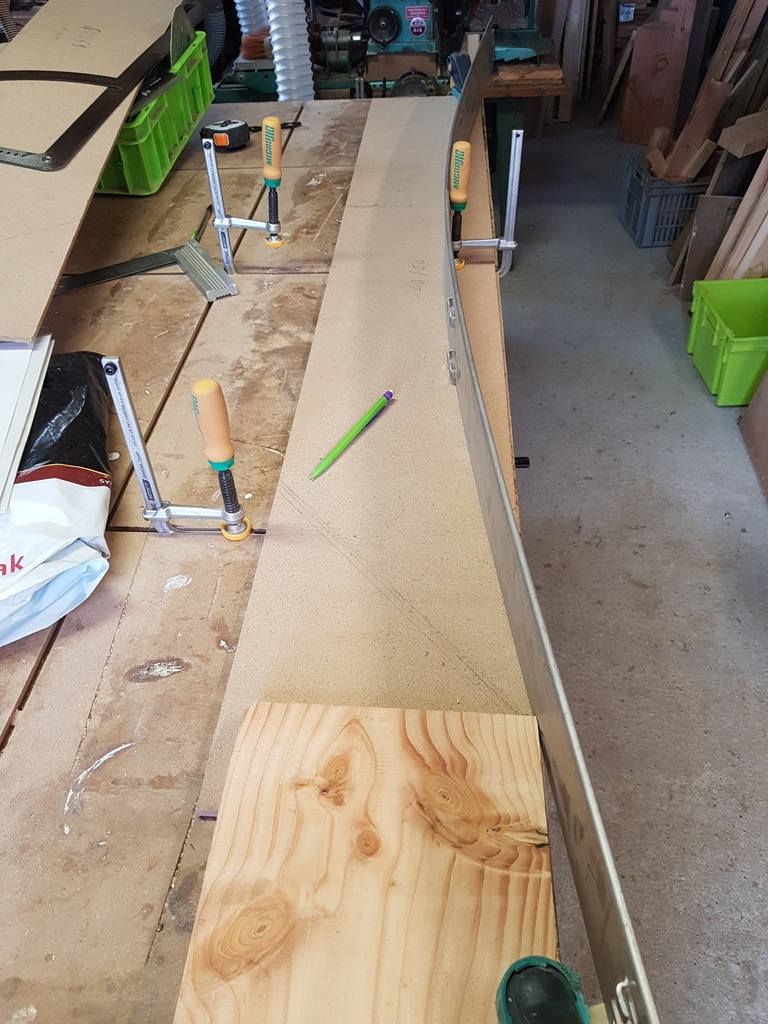

J'ai fait 3 gabarits.
1 avec des angles à 50 et 40° pour mettre entre les poteaux et les pannes longitudinales.
Pour relier les pannes en pente de 2% avec les poteaux, j'ai des aisseliers plus longs ou plus courts selon le côté. Donc 2 gabarits.

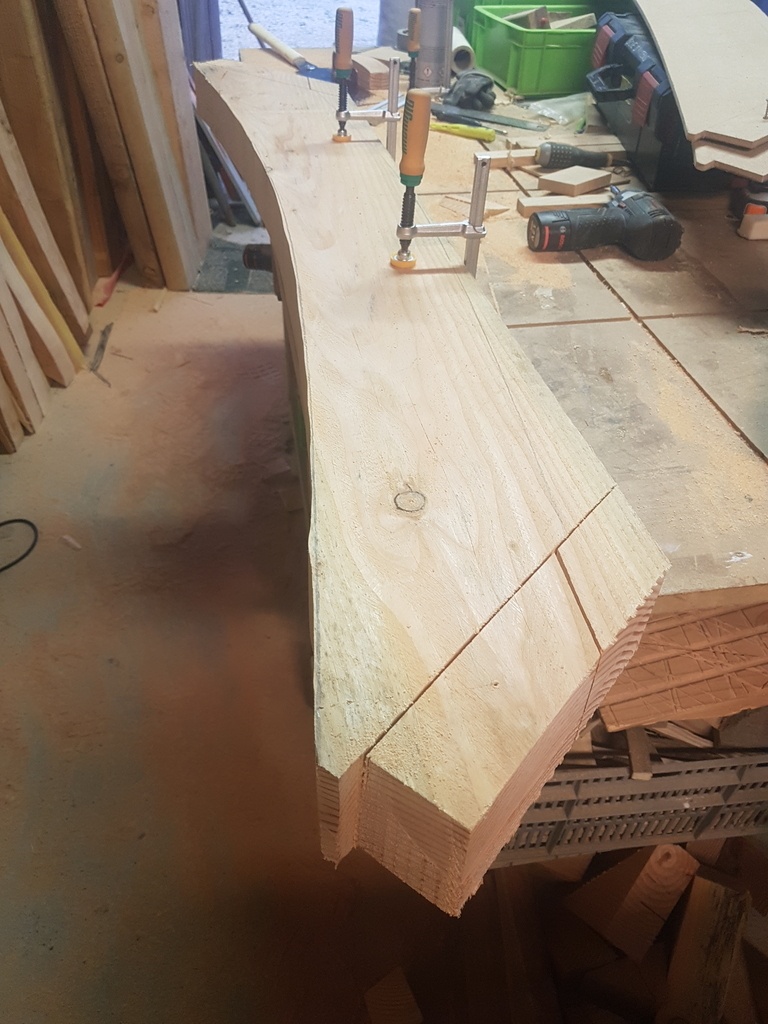

Je suis parti de madriers 75 x 225 x 1,50 m
Ma petite scie à ruban étant trop faible, j'ai dégrossi à la scie sauteuse.
Malgré de bonnes lames, difficile d'éviter que par moments la lame parte en biais. Du coup coupe loin du trait et donc plus de bois à enlever ensuite :(

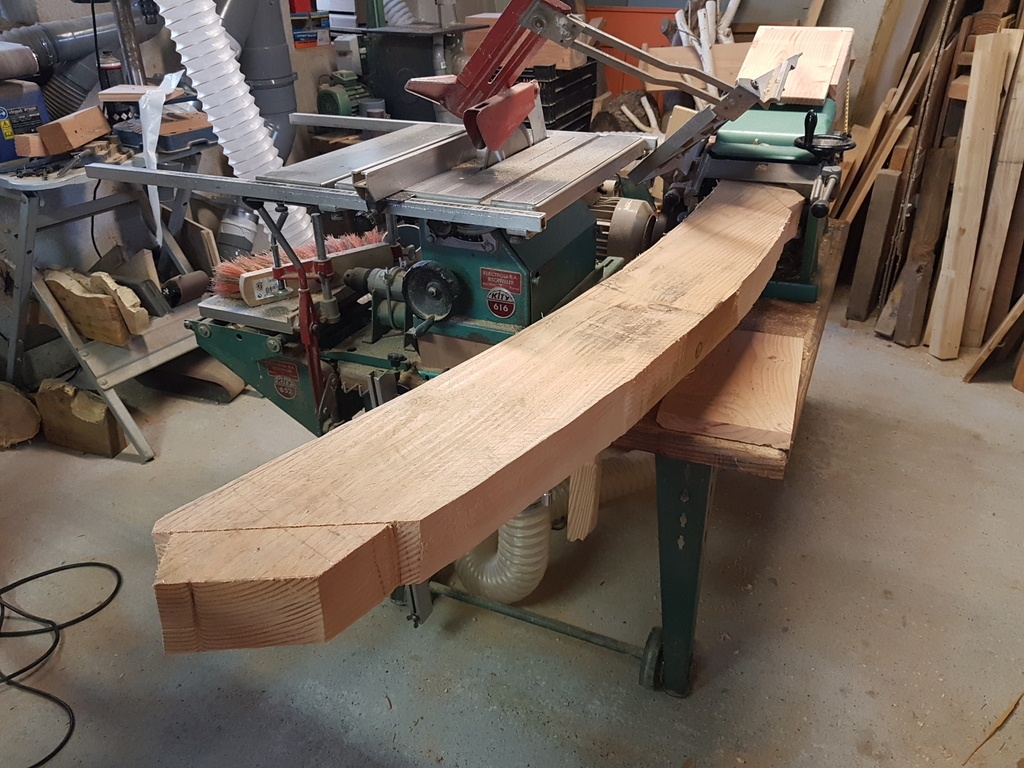

Ouf, une foi dégrossies les pièces passaient dans la raboteuse.

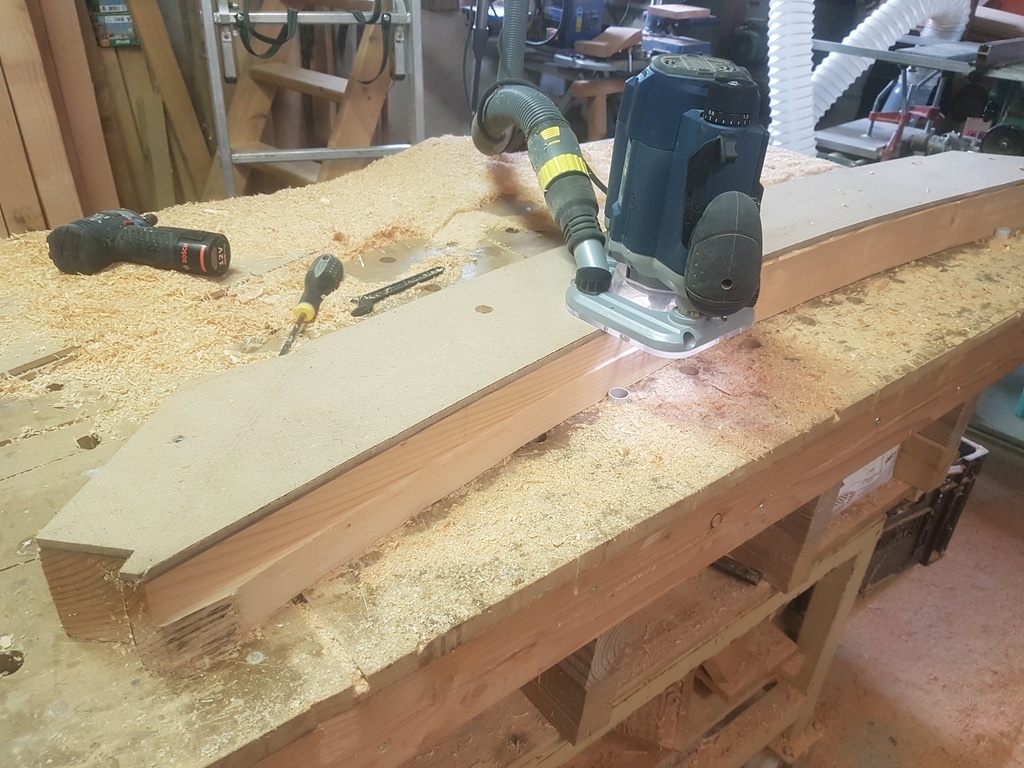

Puis défonceuse à partir des gabarits. 3 passes pour venir à bout de l'épaisseur. 2 passes sur le recto puis une passe sur le verso avec roulement en extrémité.

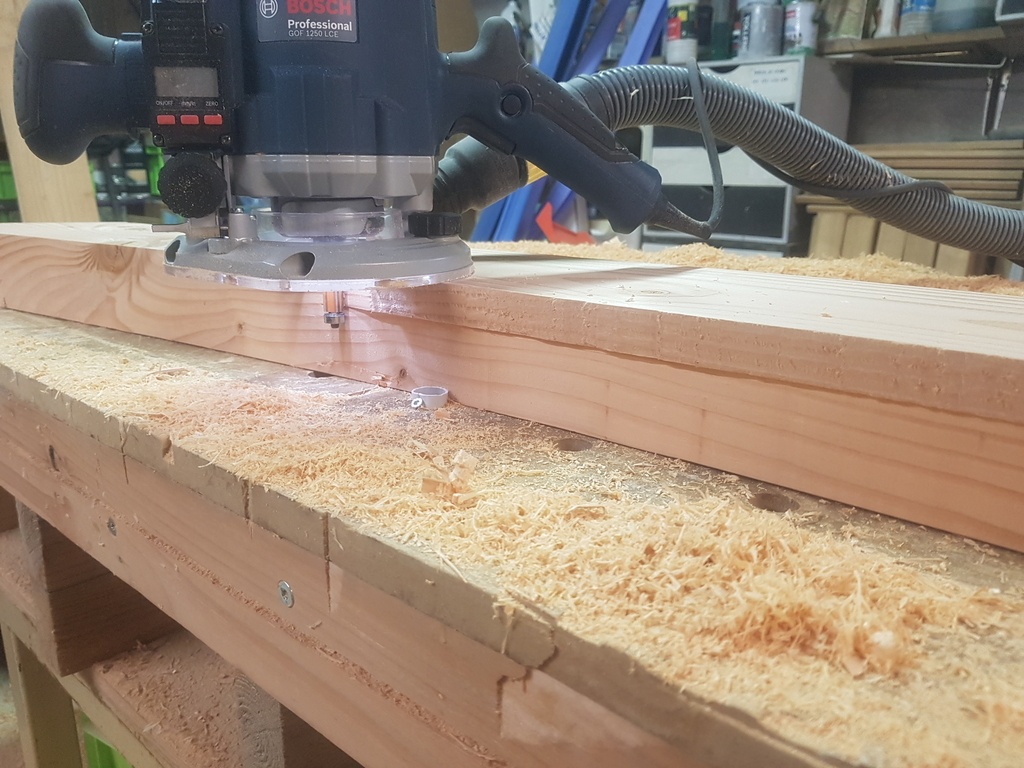

Ensuite tenons à la fraise, en posant un bois de la même épaisseur au bout de l'aisselier, pour l'appui de la défonceuse.
Usinage et pré montage

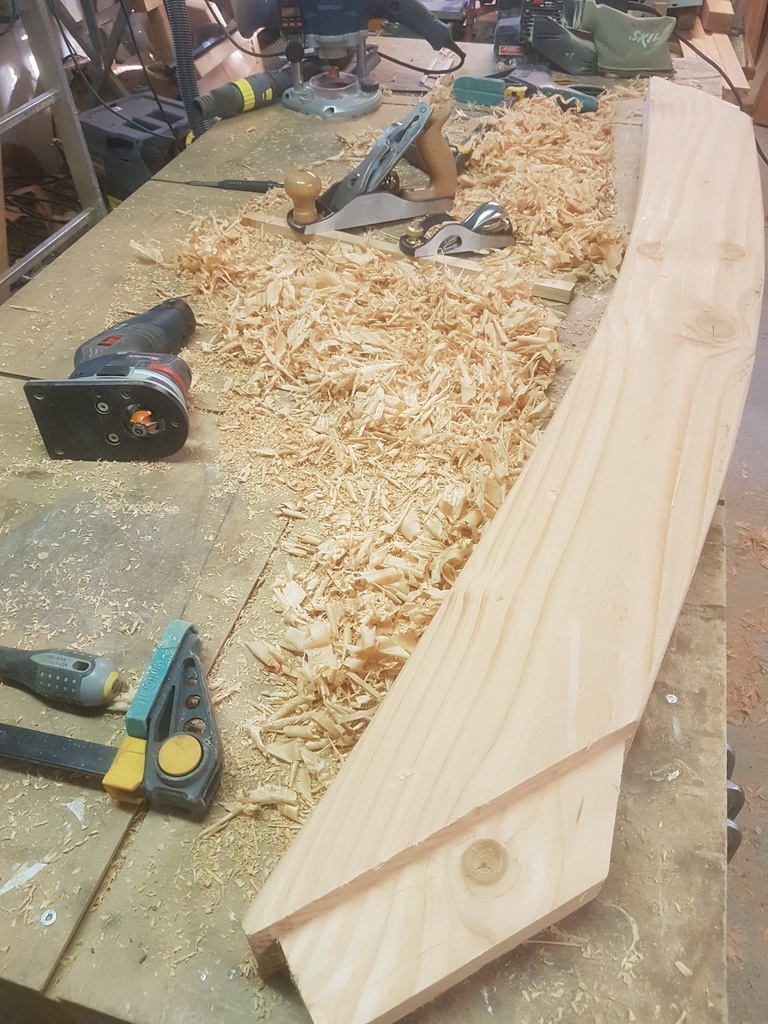

Rabotage des pannes au rabot 18V, patience ;)

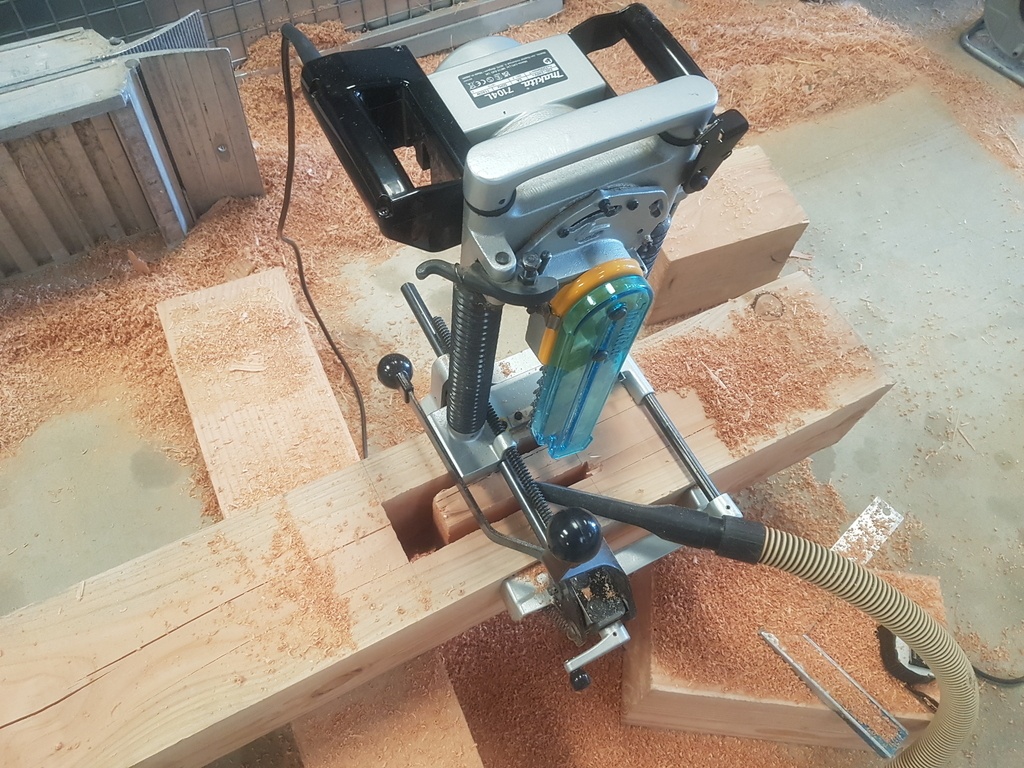

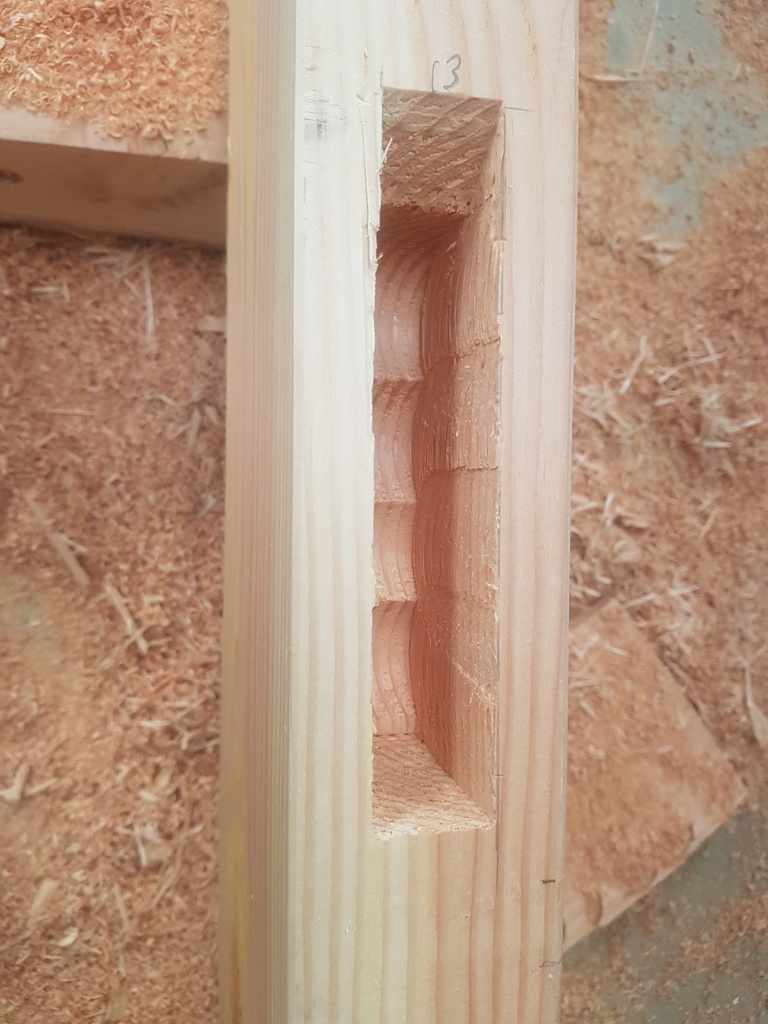

Réalisation des enfourchements des poteaux à la mortaiseuse à chaine
Positionnement poteaux / pannes pour placer les mortaises

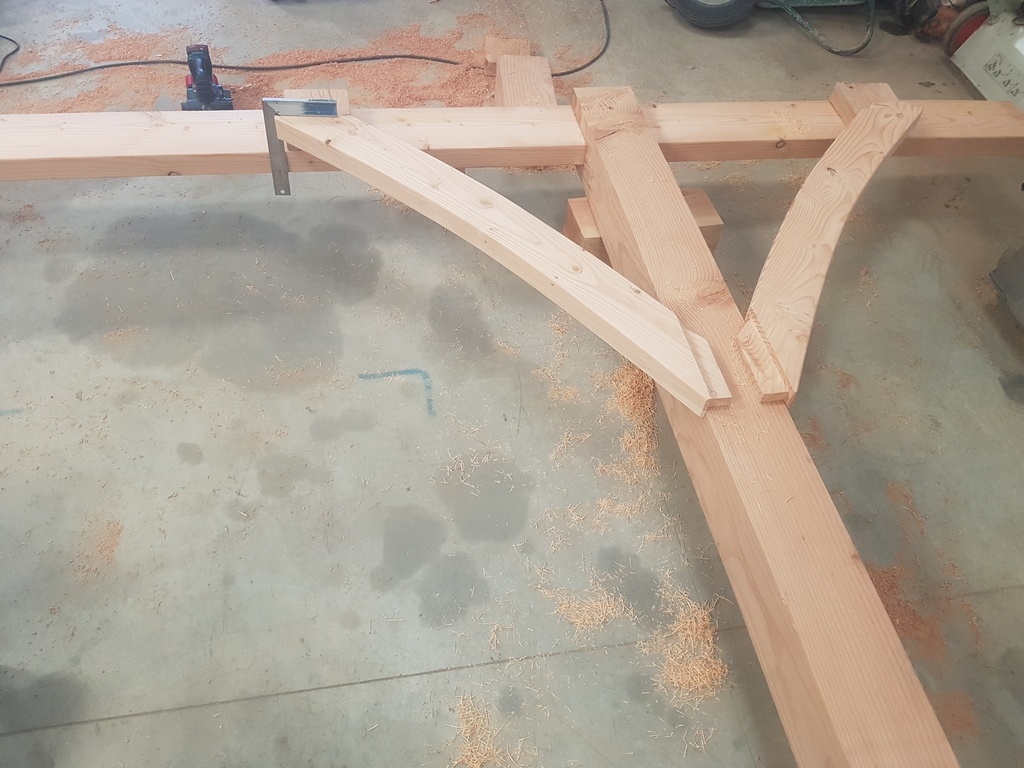

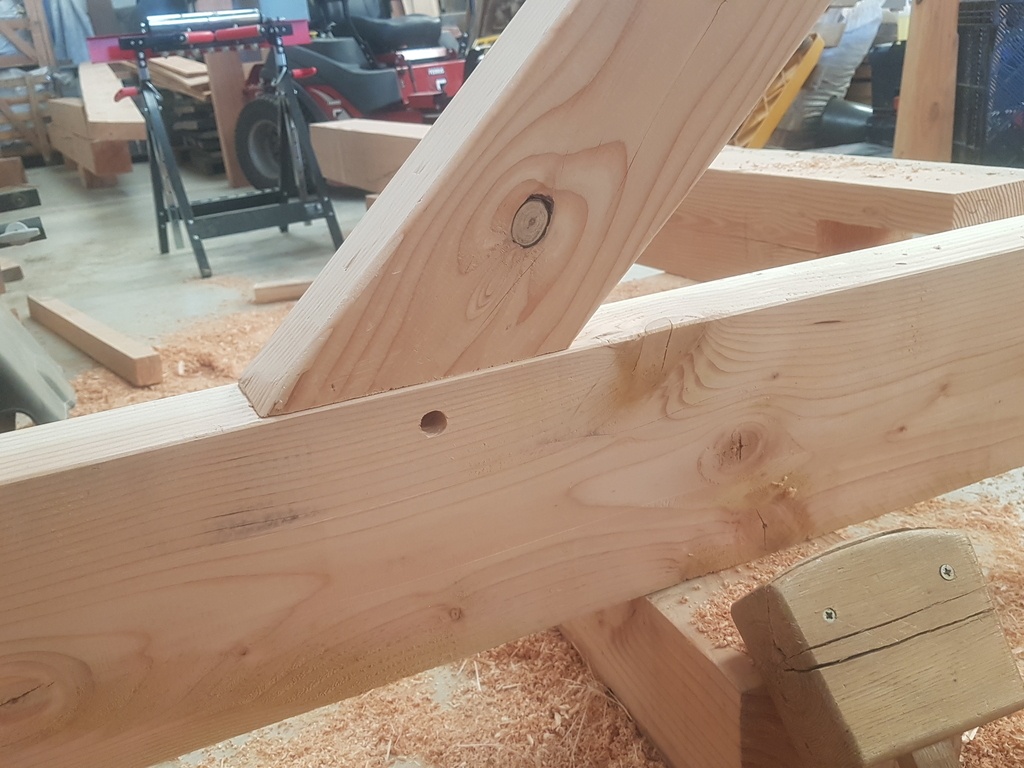

Test d'assemblage des aisseliers et détermination du point de perçage des tenons pour chevillage à tire

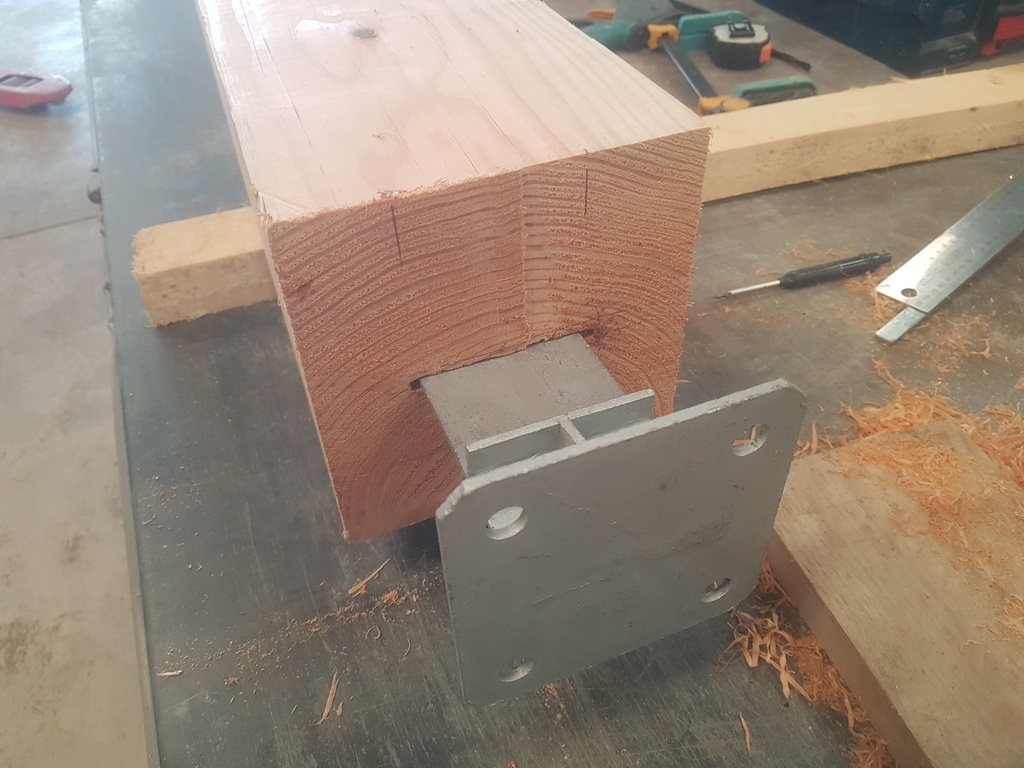

J'ai choisi des platines de faible hauteur pour des raisons esthétiques.

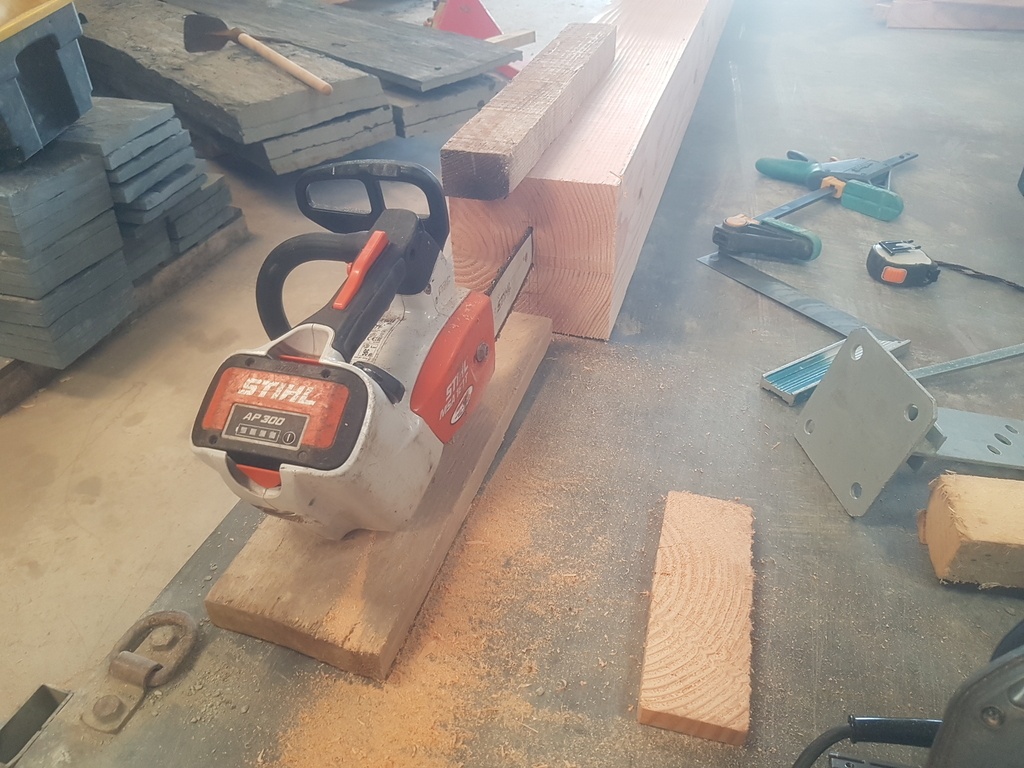

La fente est faire à la tronçonneuse élagueuse, la chaine en Picco Micro 3/8 permet de faire une fente de 4 mm.

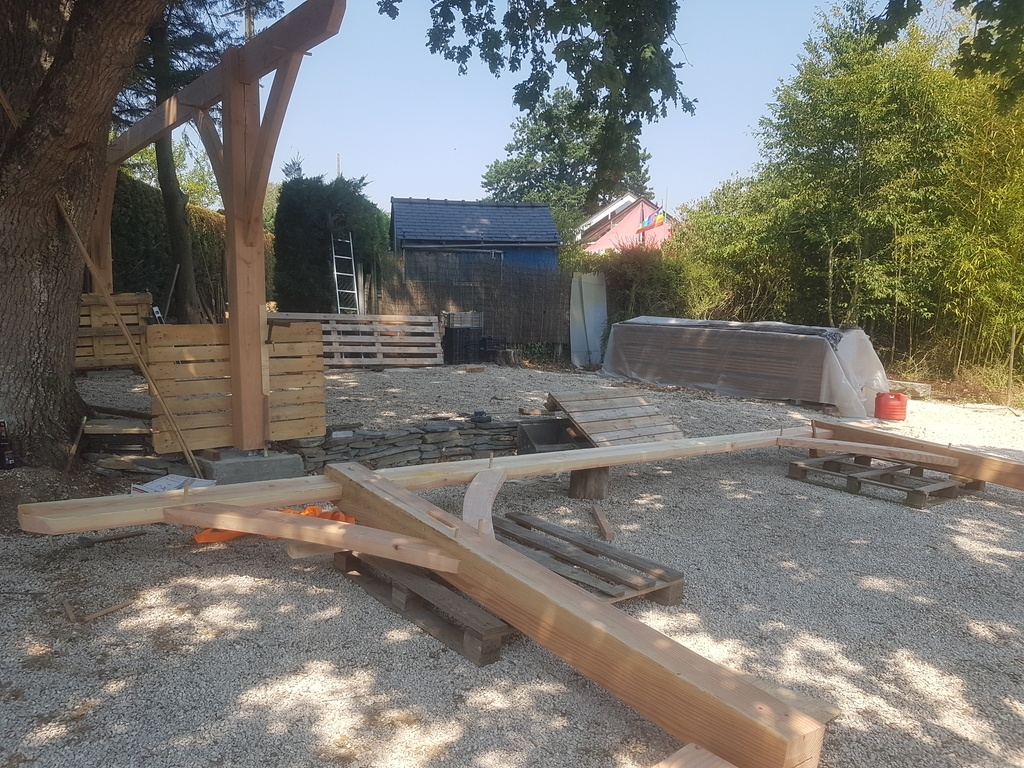

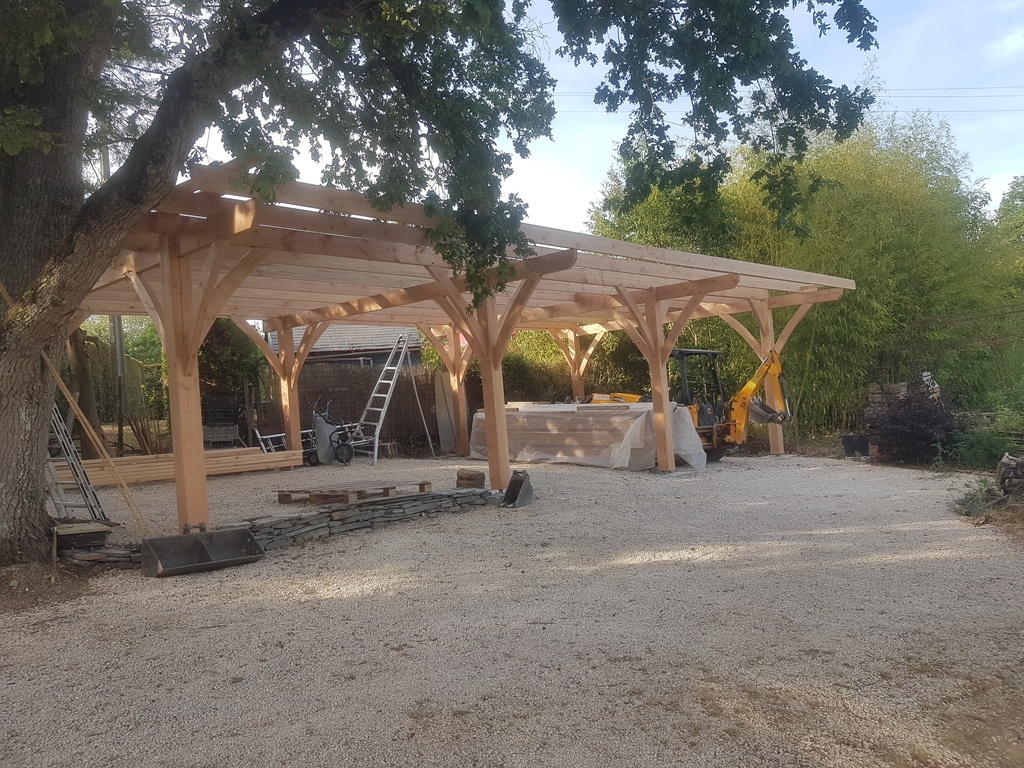

Montage

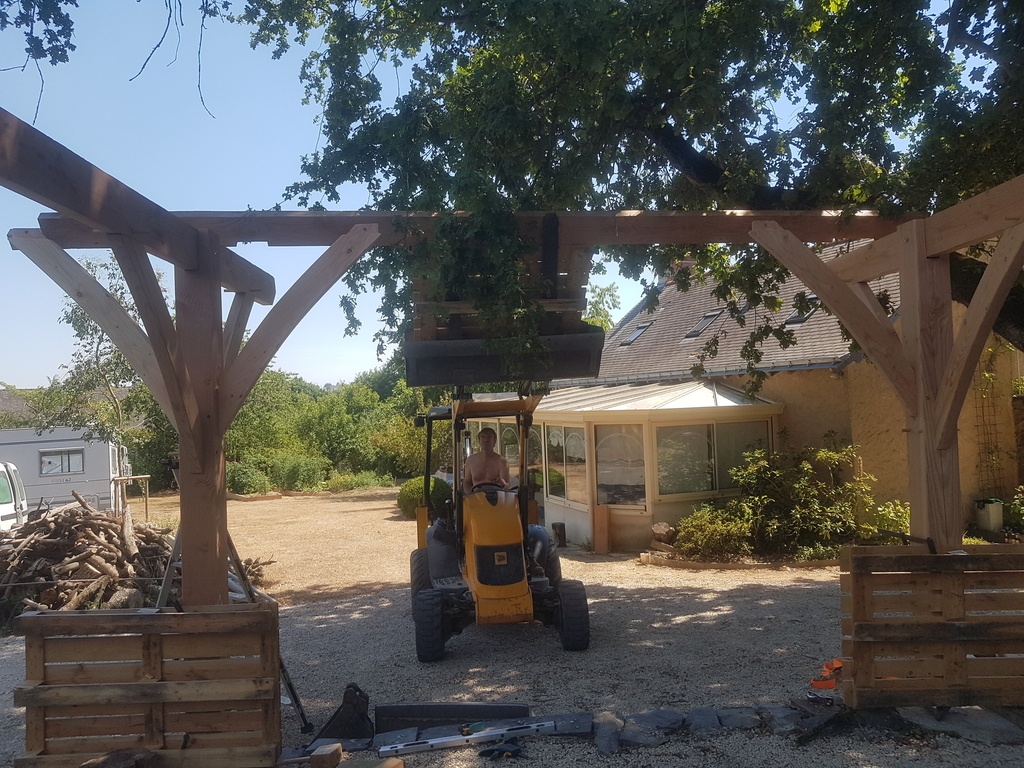

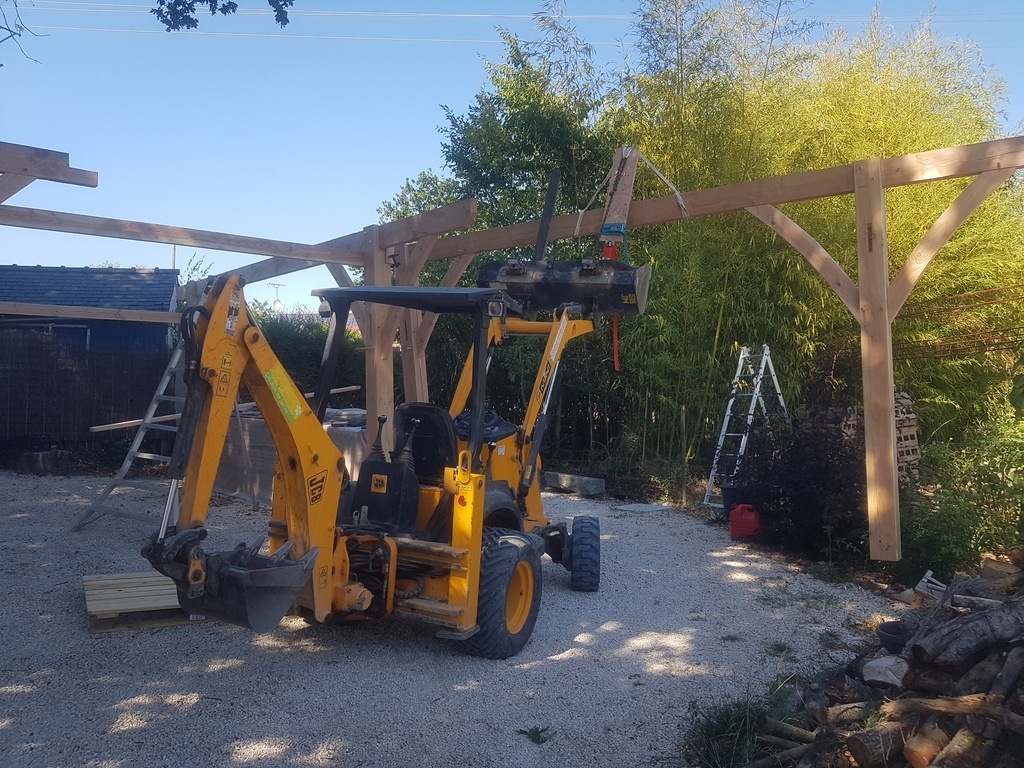

Merci le mini tracto, bien qu'un peu trop petit ;)

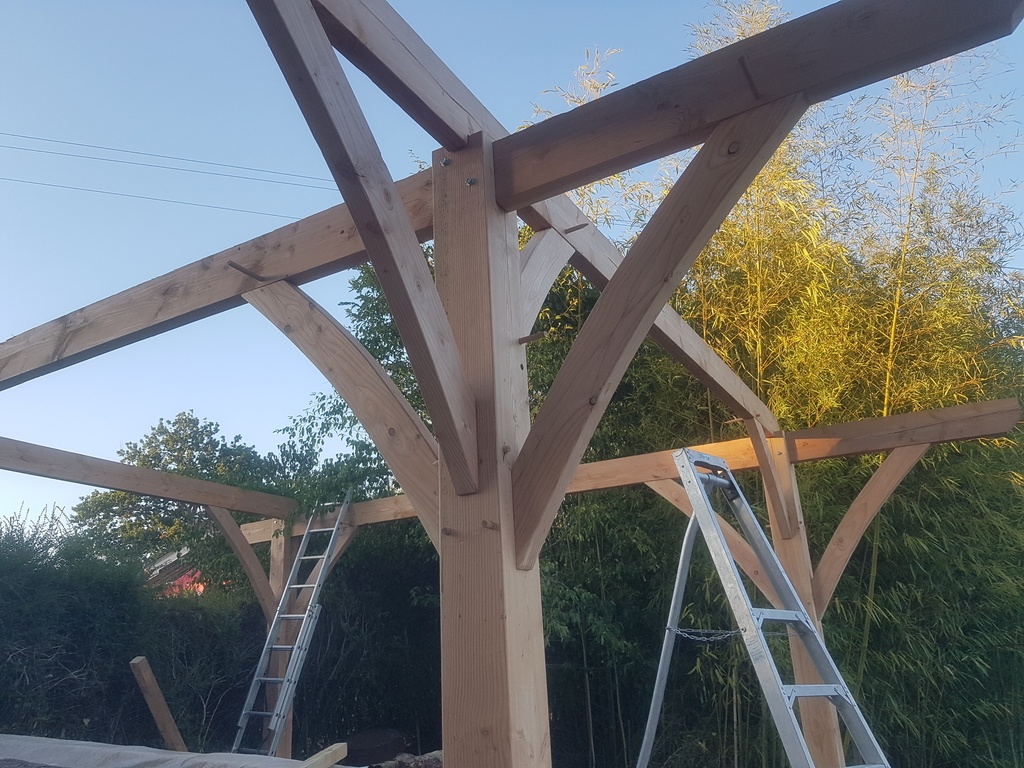

Assemblage avec chevilles robinier

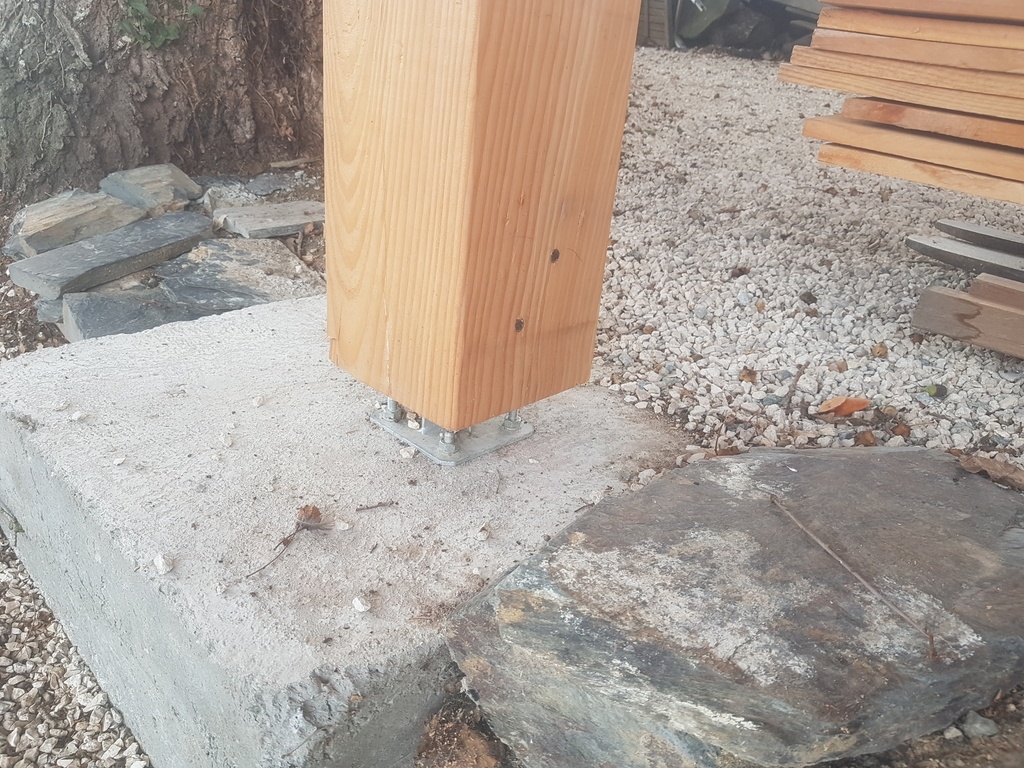

La platine, maintenue par 2 tiges inox.
Couverture
Pour des raisons de permis de construire j'ai fait un "toit terrasse", en fait un toit plat avec 2% de pente.

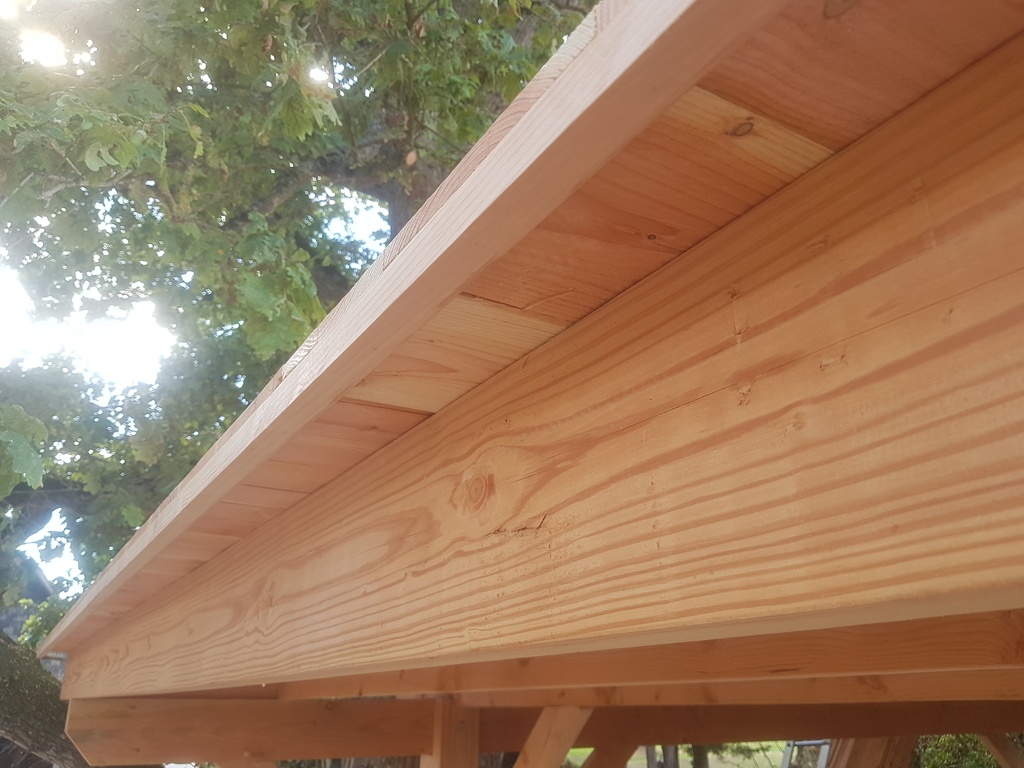

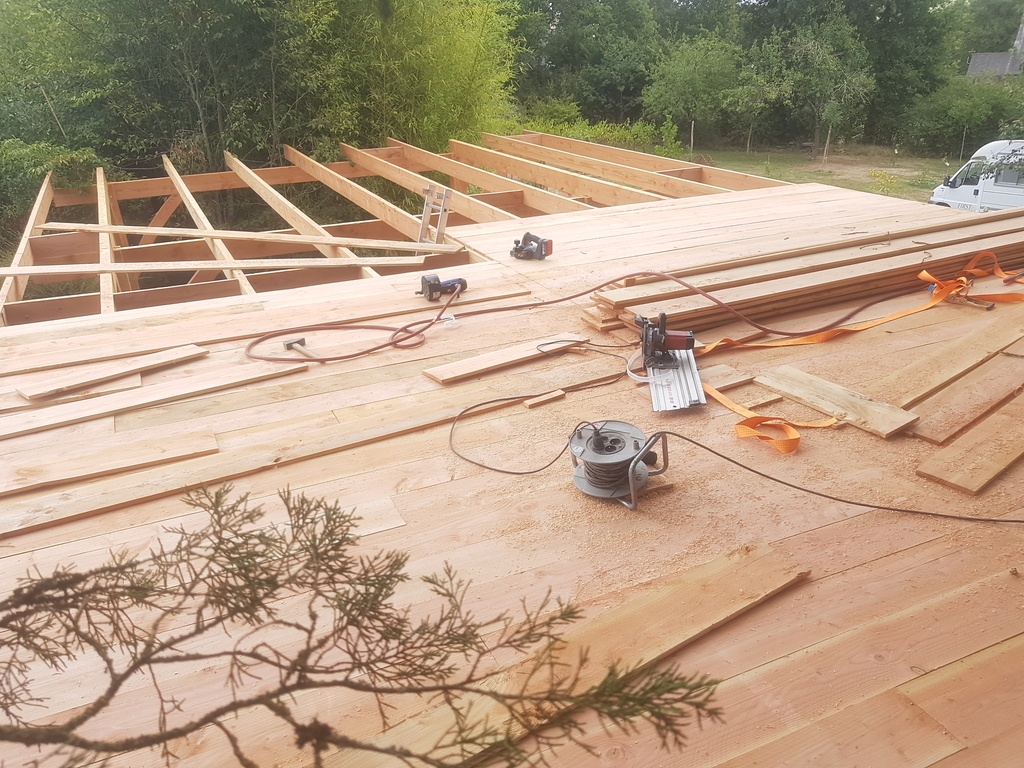

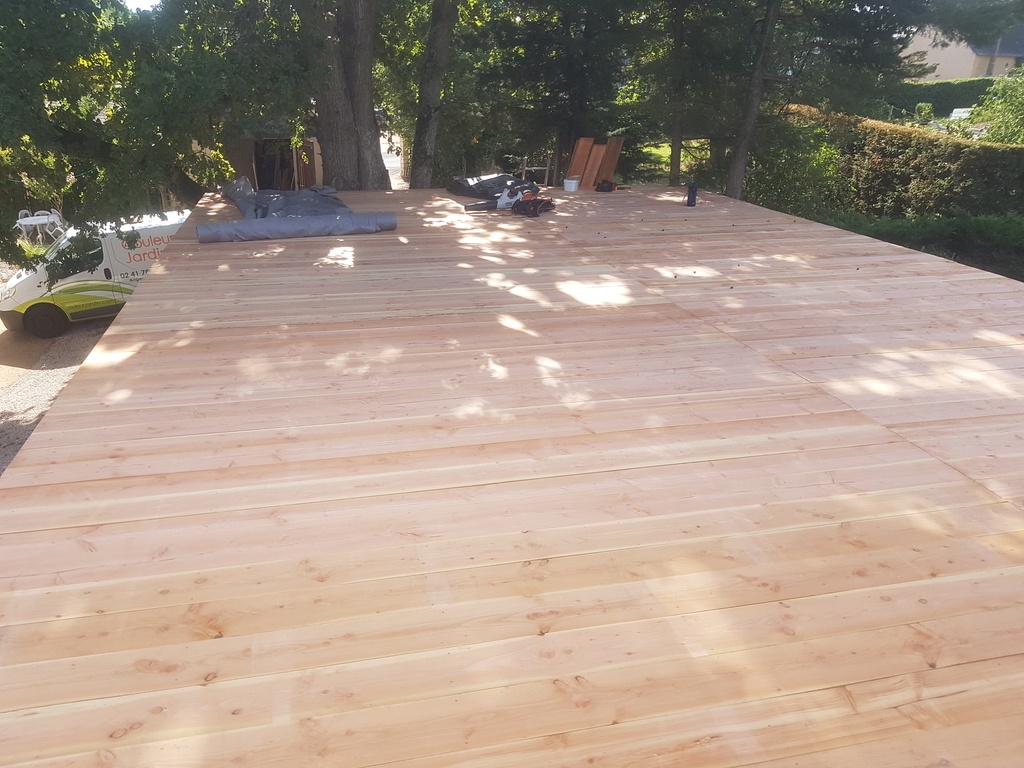

Couverture des pannes avec de la volige 18 x 200
Pose d'un géotextile, collé par bandes de colle acrylique.

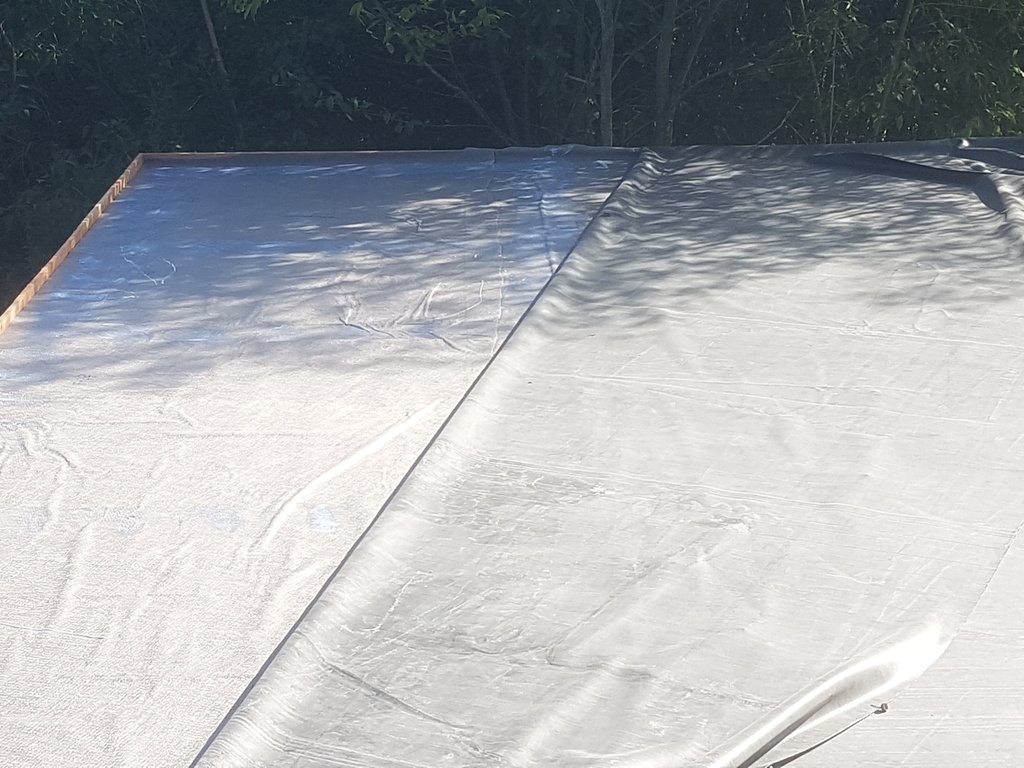

Puis EPDM, collé également à l'acrylique.

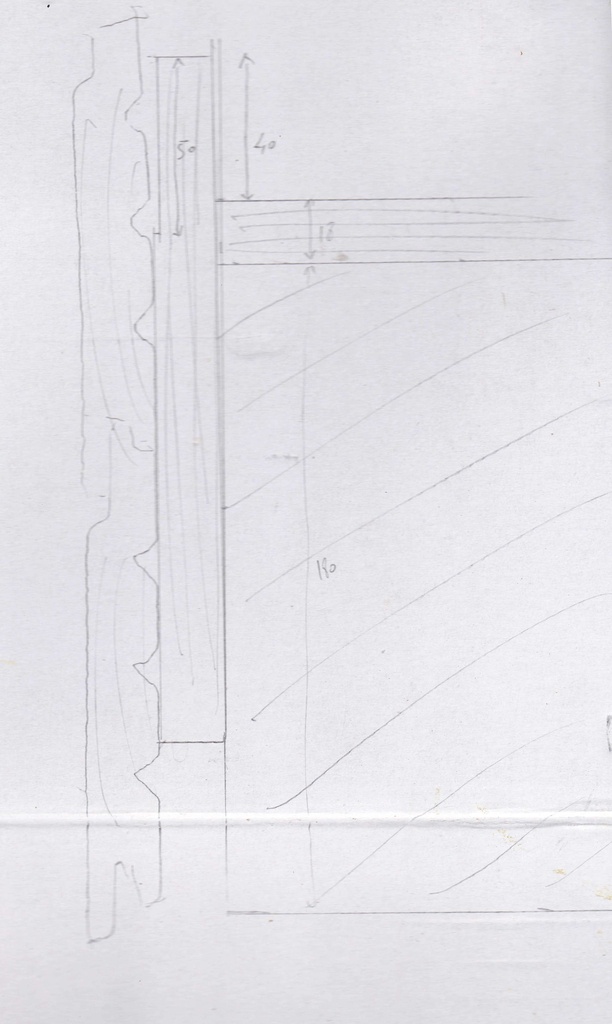

Autour, sur 3 faces j'ai fixé une planche 18x200 que j'ai amincie en haut de la face extérieure pour recevoir le repli de la bâche.
Fixation de l'EPDM contre cette planche à la colle néoprène et à l'agrafeuse pour tenir le repli.

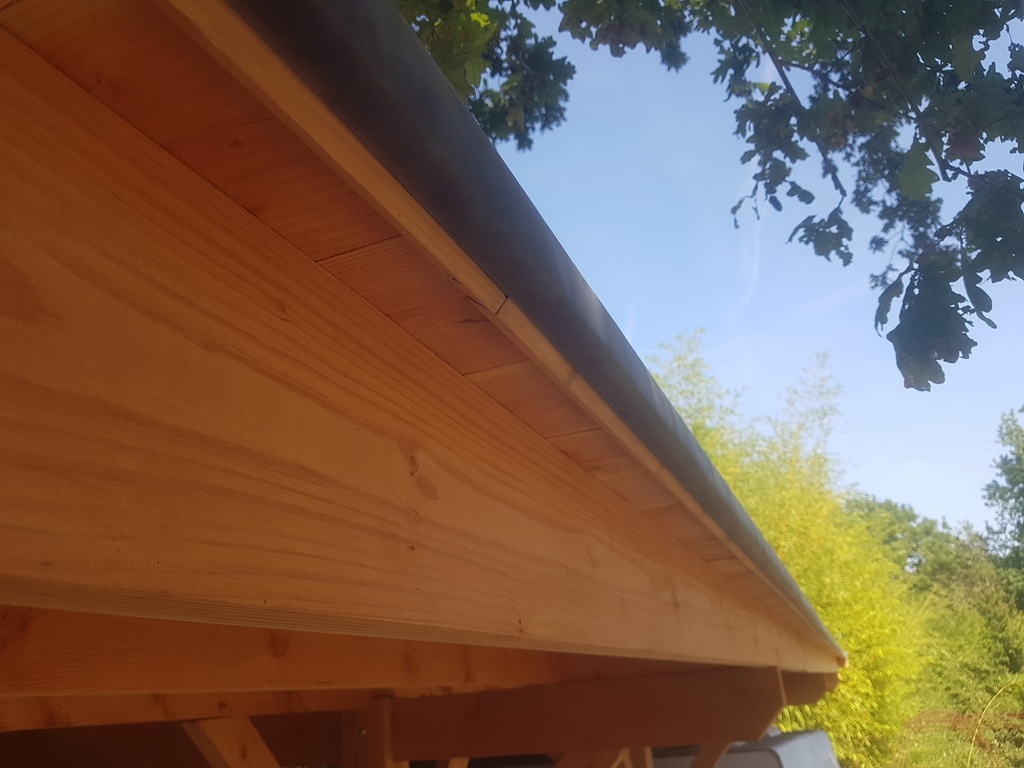

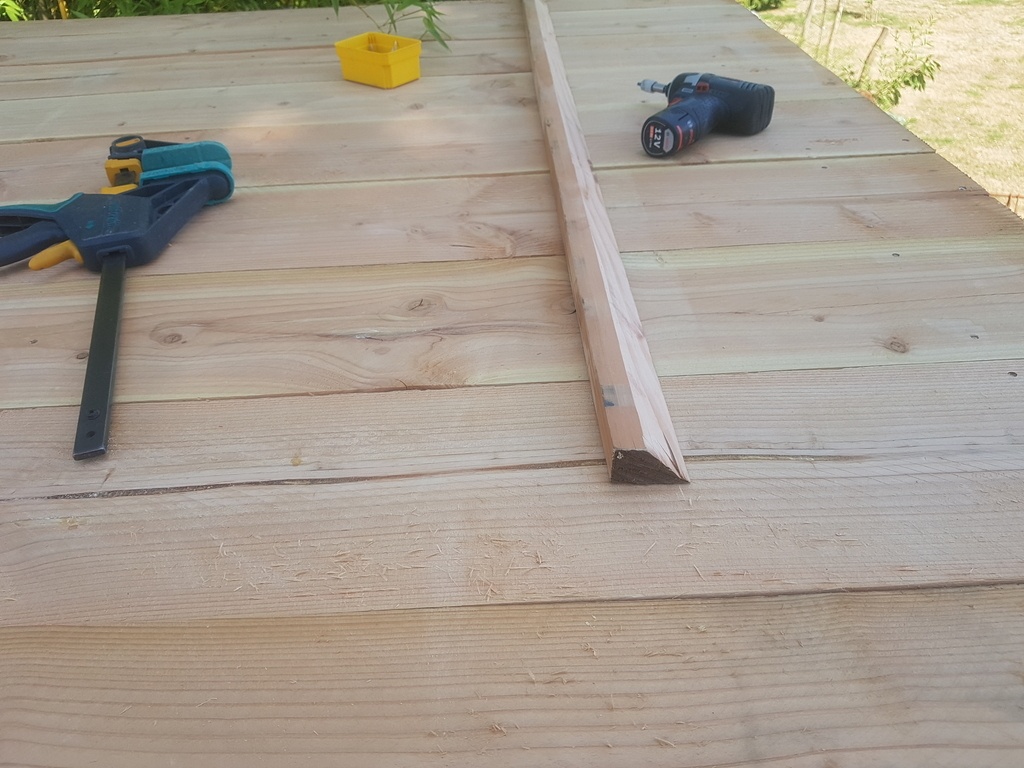

J'ai usiné des lattes en trapèze pour faire la goutte d'eau sur le 4ème côté.
Le pan incliné du trapèze permet d'agrafer la bâche.
Publications associées
Licence
Discussions
Woaouh ! Sacré boulot et belle réalisation... Tu as raison, ça a plus de gueule que l'OSB et les aisseliers courbes, c'est top !
Merci.
J'avais fait 2 autres carports, plus petits, avec des aisseliers courbes.
C'est du boulot, mais ça change tout ;)
Très beau et gros boulot !
Merci !
avec une kity
, alors la je suis admiratif !
Je n'ai fait que les aisseliers avec. Sans souci ;)
C'est beau!
Une question : comment sont liées les pannes perpendiculairement? je vois bien l'encoche sur celle en pente, mais il y a un clou, une vis?
Comment sont elles contreventées? je ne vois pas d'échanitgnole (mince, ca fait 2 questions!)
Aïe, je craignais ces questions ;)
Je devais faire des encoches sur toutes les pannes mais un peu fainéant.
J'ai mis des vis 8 x 200, avec un préperçage de 2 diamètres permettant de descendre la tête de 4-5 cm.
Pas très pro j'avoue.
Et le contreventement je n'en avais pas prévu et n'avais plus de bois. J'en ai mis quelques uns pour redresser les pannes voilées, et aux extrémités.
J'ai pensé que la sollicitation latérale serait faible...
Ok ok
Merci!
C'est vrai que la pente est minime.
parfait !
200 h avec ton matos sans être pro , c'est très bien !
A deux pros avec matos et conditions , j'évalue à 2 semaines posé (4 x 40 heures environ) , donc ça colle !
J'en ai fait un de 30 m², avec une structure plus lourde car il sera végétalisé.
105 h dont une journée à 2.
Je ne l'ai pas mis sur le site car pas trop peur de me faire allumer sur l'étude de charge ;)
Magnifique ces aisseliers courbes
je vois que je suis pas le seul à en demander beaucoup à ma kity, incoryable ce qu'elles arrivent à encaisser malgré leur tailles de guêpes
Meuh non, il n'y avait rien d'exceptionnel, c'est l'angle de prise de vue qui impressionne ;)
Magistral et majestueux ! Comment ne pas s'arrêter devant et simplement l'admirer...
Merci !!!
Félicitation un gros boulot superbement réalisé. Bravo
merci !
Félicitations, très belle réalisation.
Merci !
