Réalisation d'un îlot de cuisine

Ce projet a pour but de créer un îlot de cuisine pour chez moi et de découvrir/pratiquer une méthode de réalisation "traditionnelle" (dans la conception des assemblages tout du moins - cadres/panneaux/tenons/mortaises -).

Je suis "coaché" par une amie ébéniste qui m'aide à ne pas trop faire d'erreurs !
Afin de savoir ce qui se fait ou pas ! (est-ce qu'un tenon de Xmm de haut c'est suffisant ? combien de jeu je met entre mes rainures et panneaux ? etc...)

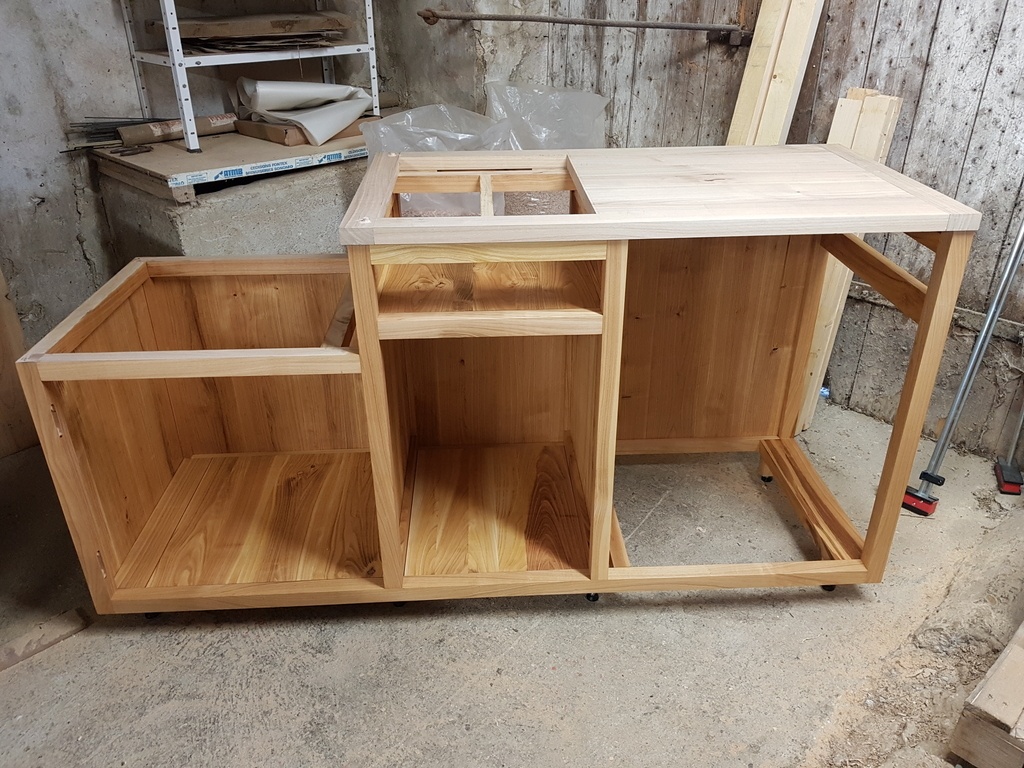

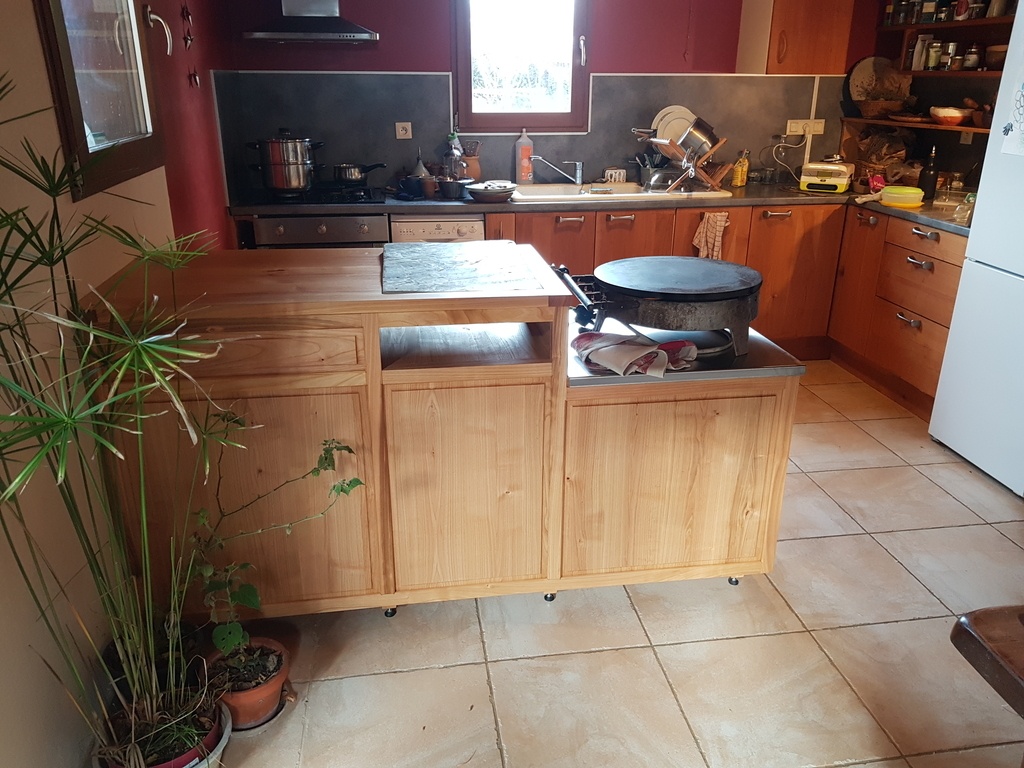

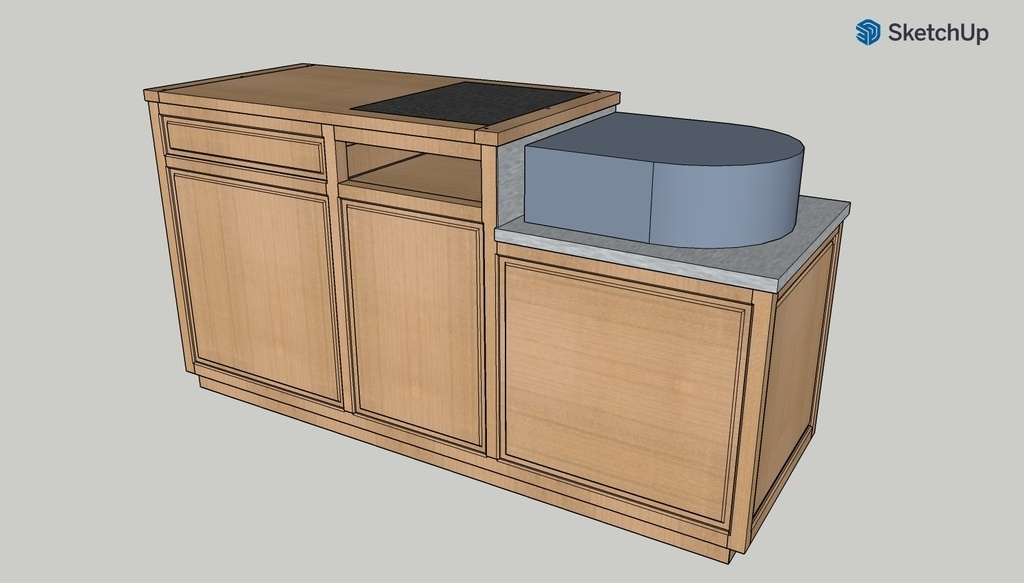

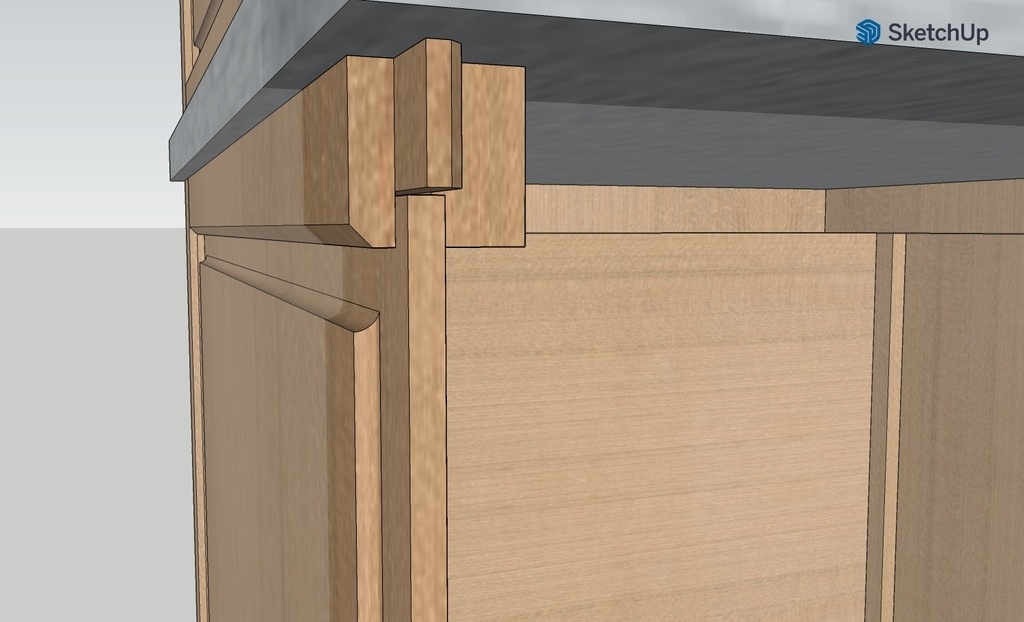

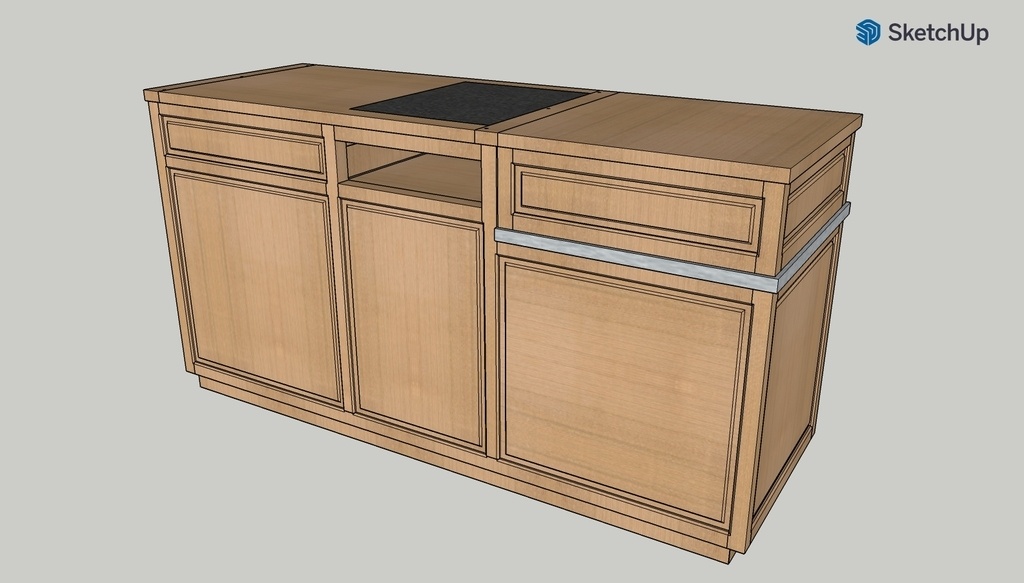

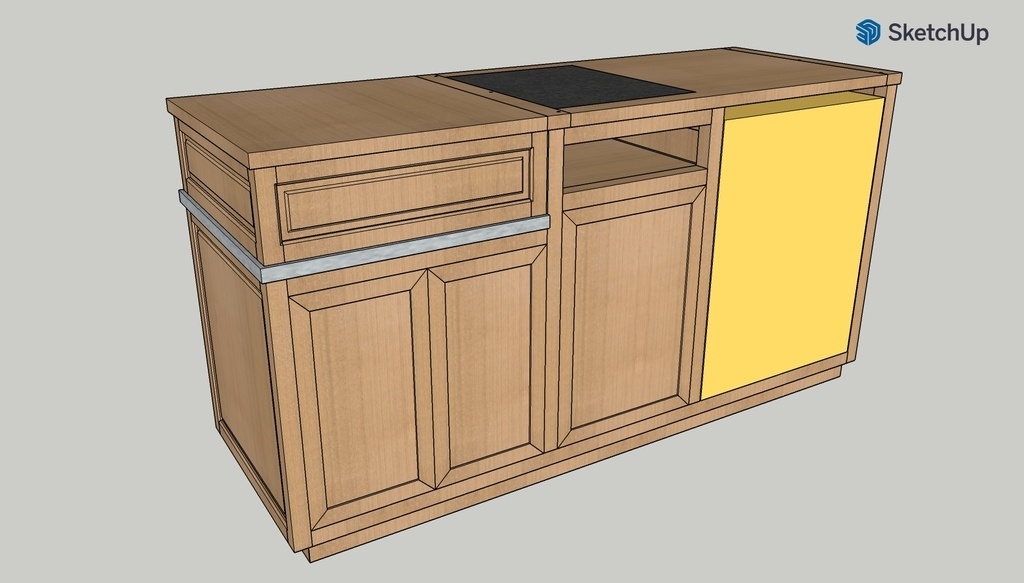

Voici une vue de la conception :

+

+

+

J'ai plusieurs contraintes avec lesquelles je dois composer :

• une partie du plateau supérieur et du meuble doivent pouvoir se retirer pour accéder à notre crêpière (la forme "grise")
• je dois intégrer une ardoise dans le plateau supérieur
• je souhaite réutiliser une "colonne de tiroirs" déjà existante (le cube jaune)

Je suis parti sur une structure montants/traverses de 40x40mm, des panneaux à "plate-bande" de 13mm d'épaisseur (dont 8mm de "languette"), des tenons de 8x24x24mm la plupart du temps, sauf quand ils étaient trop nombreux au carrefour de 4 morceaux de structure...

J'ai essayé de rationaliser la conception afin d'avoir le plus possibles de pièces aux dimensions identiques, des usinages identiques etc...
Mais malgré cela je vais avoir pas mal de "pointage" machine à faire :-°

Le plan est réalisé, et il ne devrait y avoir plus qu'à travailler :)

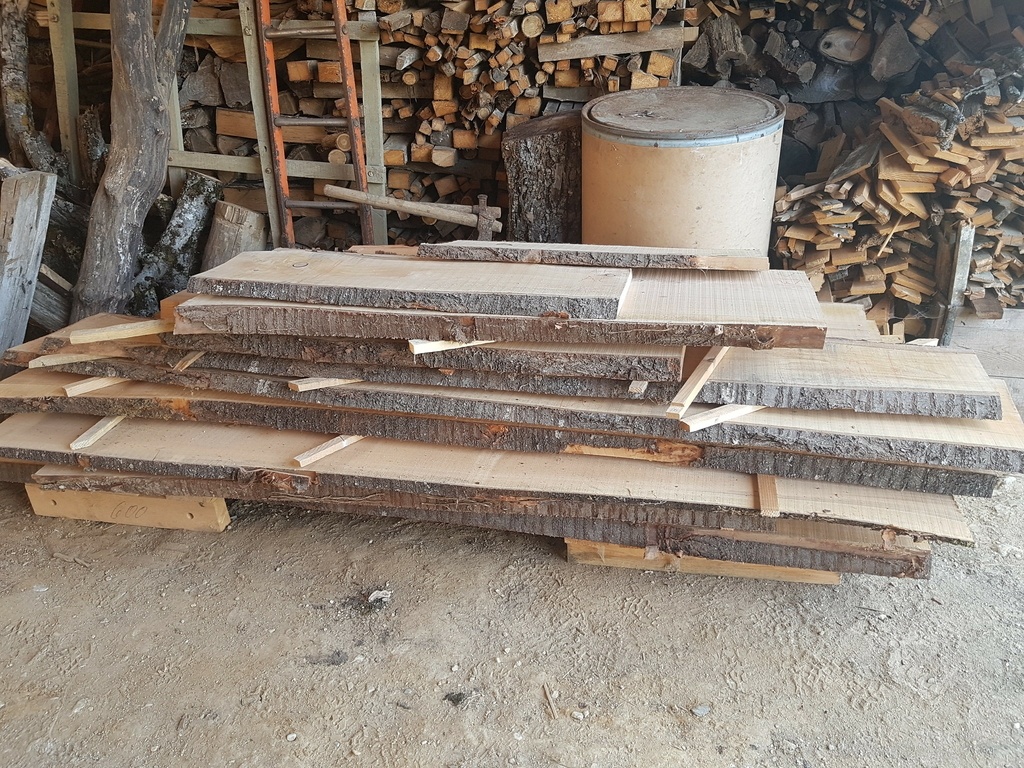

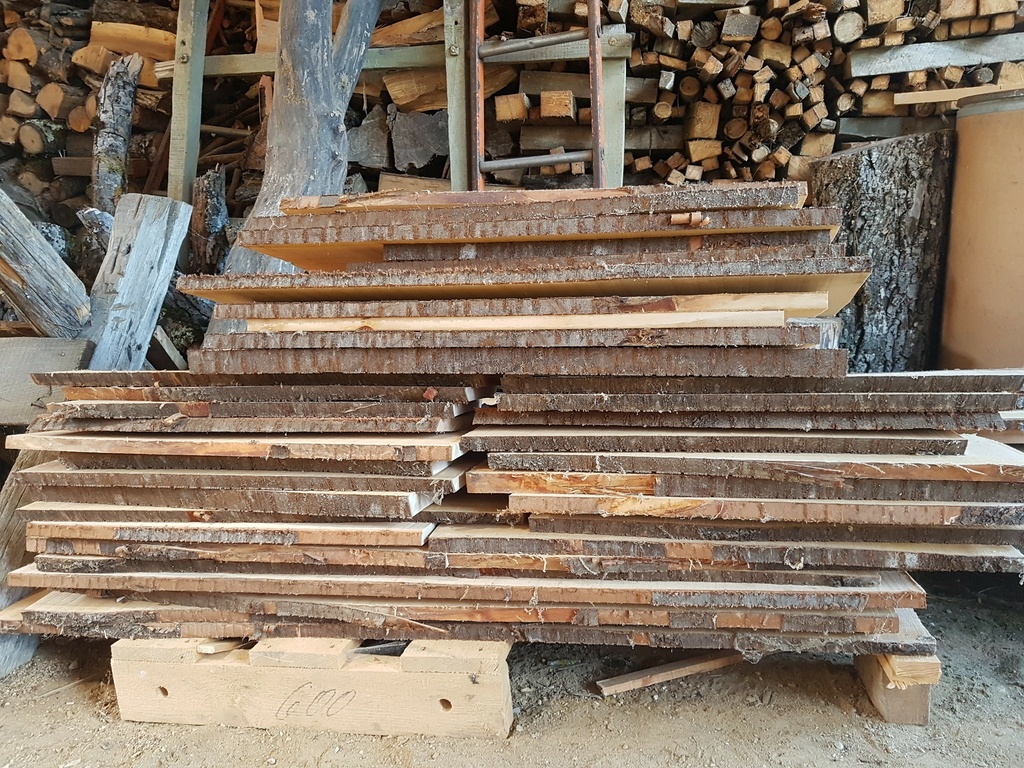

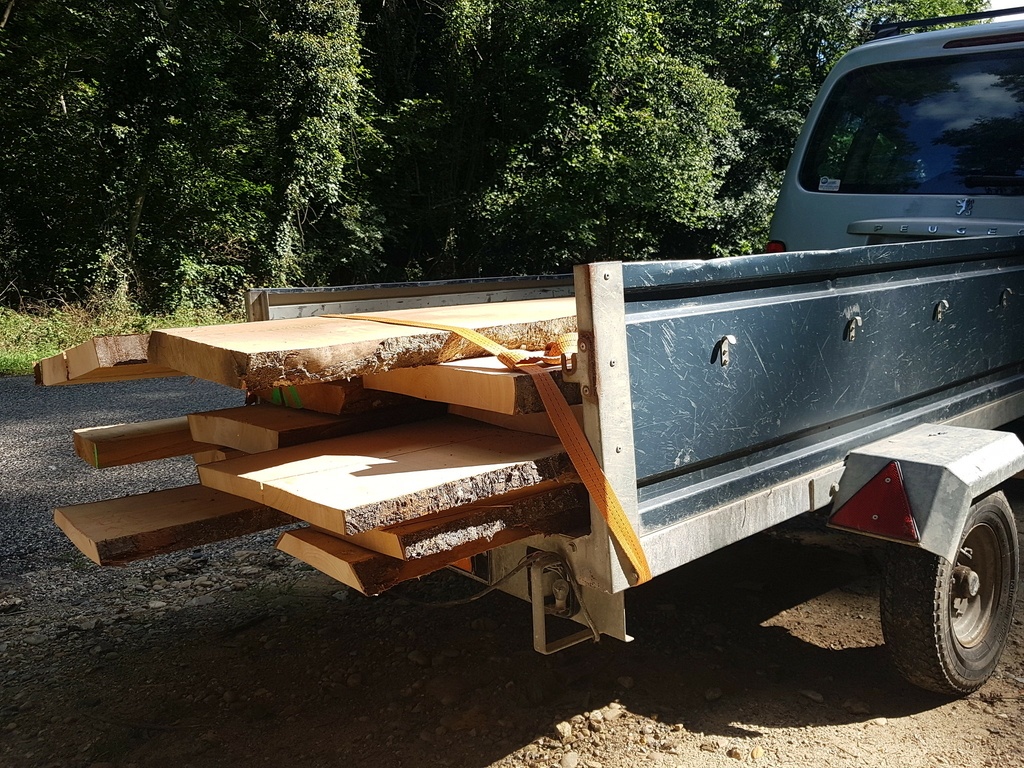

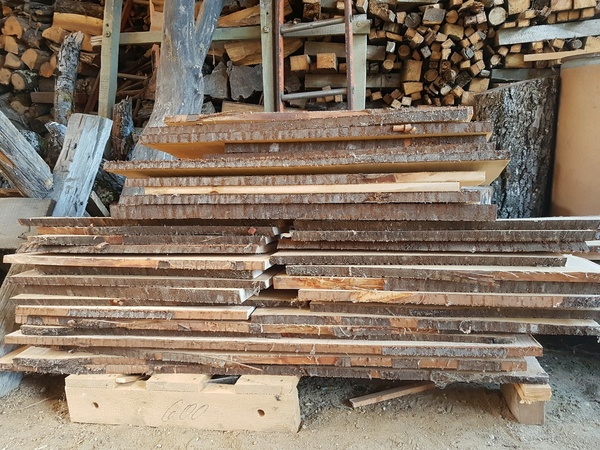

J'ai la chance d'avoir un gros stock de merisier chez mon oncle.

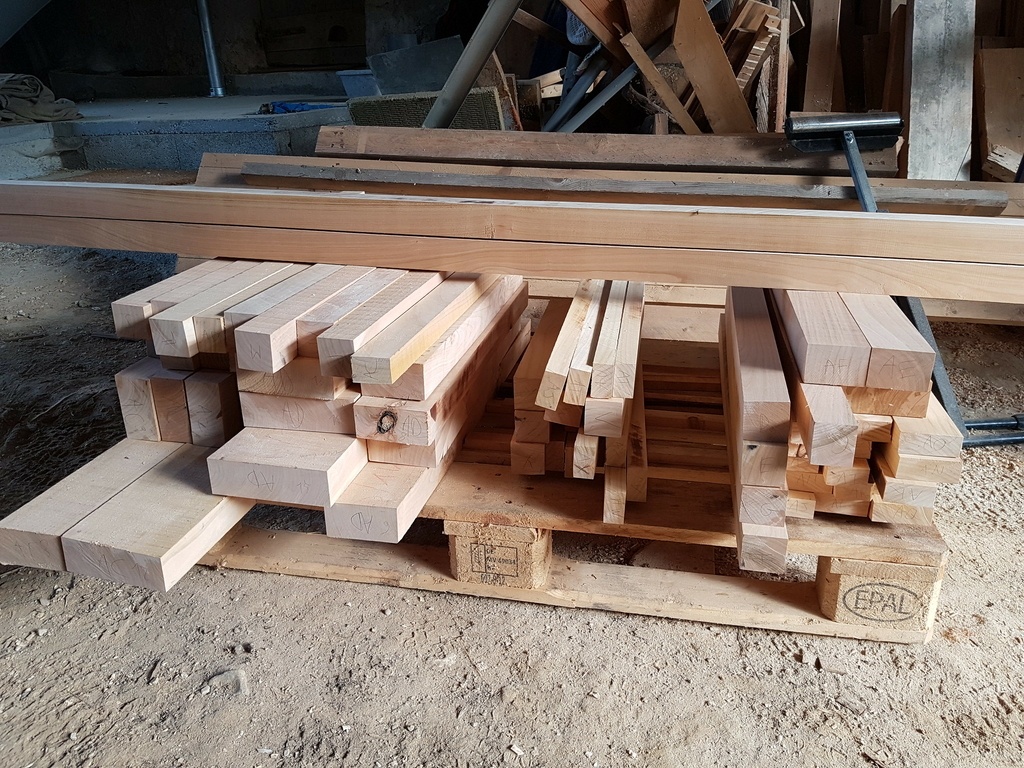

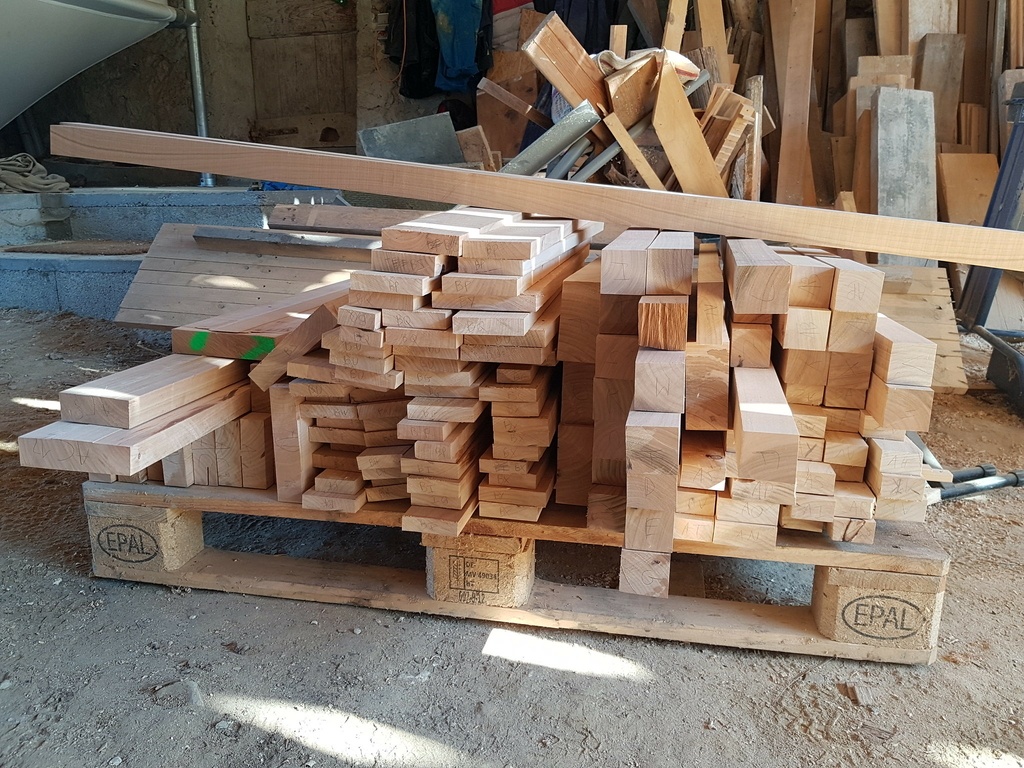

J'ai donc fait une première journée "calepinage" et débit grossier pour que ça rentre dans la remorque afin de pouvoir ramener tout ça chez moi.
Il me reste à ramener les petites épaisseurs pour les panneaux.

+

+

Première vrai journée de travail du bois.
J'ai passé le début de la journée à me mettre dans le bain :)
L'après-midi a été plus productive, j'ai débité à +10mm de largeur et minimum +5cm de longueur.

+

Il me reste du travail encore sur le débit de la structure et plusieurs interrogations sur le calepinage que j'avais fait vite fait lors de l'approvisionnement.
J'ai parfois des nœuds, de l'aubier (si on peut parler d'aubier sur du merisier ?), ou quelques pièces échauffées.
Pour l'instant, j'ai mis de côté, en me disant que j'aurais peut-être des chutes après le débit qui m'éviteront de prendre une décision.
Sinon il faudra que je décide si je retourne chercher du bois, ou si ça fera l'affaire quand même!

Deuxième journée !
J'ai terminé le débit dans la matinée.
J'ai passé pas mal de temps à me décider sur les dernières pièces que j'avais mis de côtés (nœuds, aubier etc...)
J'ai fait avec ce que j'avais finalement, advienne que pourra :)

+

J'ai ensuite pu commencé (enfin!) le dégauchissage.
La première face s'est bien passé, j'avais le choix du sens du fil etc...
Par contre sur la deuxième face, je me suis retrouvé plusieurs fois avec des morceaux soit fil-contre-fil, soit contre-fil obligatoire car peut importe le sens ou je retournais ma pièce, ça ne le faisais pas... j'aurais du inverser la dégauchisseuse :p

Donc pour l'instant j'ai laissé, en me disant que je pourrais peut-être rattraper ça au rabotage.

Et au pire au ponçage à la fin...

Note : je n'ai pas de "scie de confiance" pour finir le corroyage sur les autres faces et passer outre ces contre-fil... pas non-plus de calibreuse, ni de rabot à main...

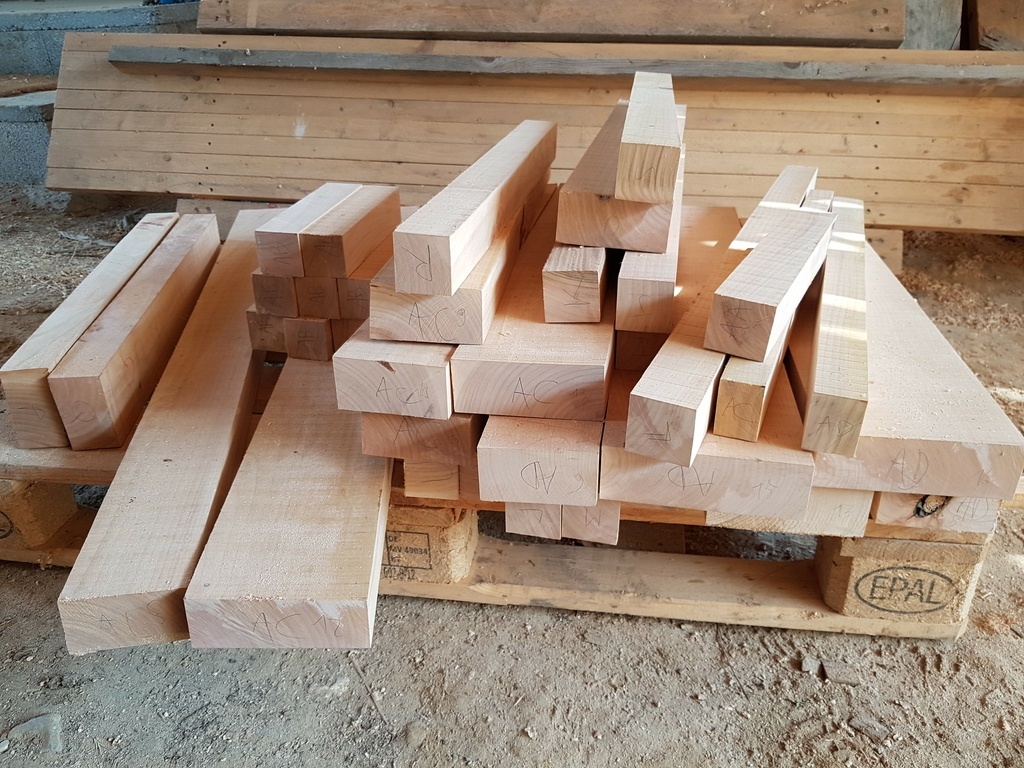

Voici le résultat en fin de journée :

• tas de droite : dégauchi deux faces
• petit tas du milieu : dégauchi une face
• tas de gauche : à dégauchir !

+

Mercredi (jour des enfants!) j'ai seulement ramené le reste du bois nécessaire à la réalisation des panneaux (~20mm d'épaisseur) :

+

Et aujourd'hui, j'ai terminé le dégauchissage (2 faces) de toutes les pièces, puis refendu les pièces destinées aux plateaux qui viennent de planches de 50mm alors que la hauteur finie est de 30mm.

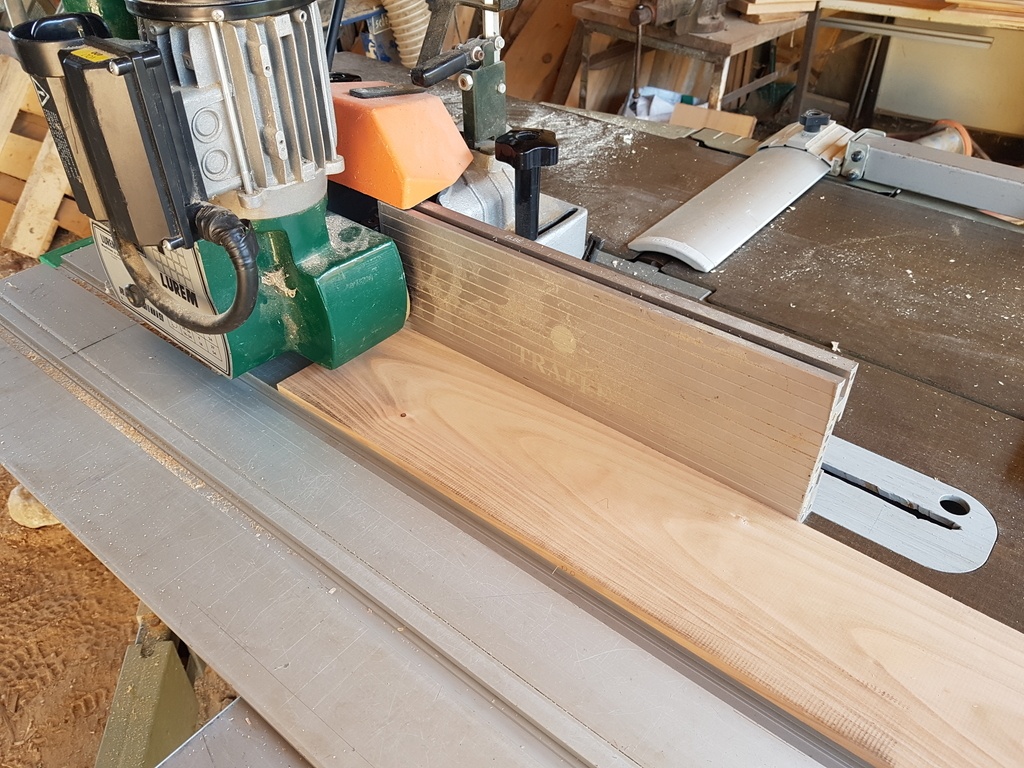

J'ai refendu une bonne partie à la scie sous table, puis j'ai terminé à la scie à ruban.

+

Ensuite j'ai voulu commencer le rabotage... et caramba...
Courroie d'entraînement de la raboteuse kaput... :(
J'en ai commandé une, plus qu'à attendre.

En attendant je pourrais passer au débit du bois pour les panneaux!

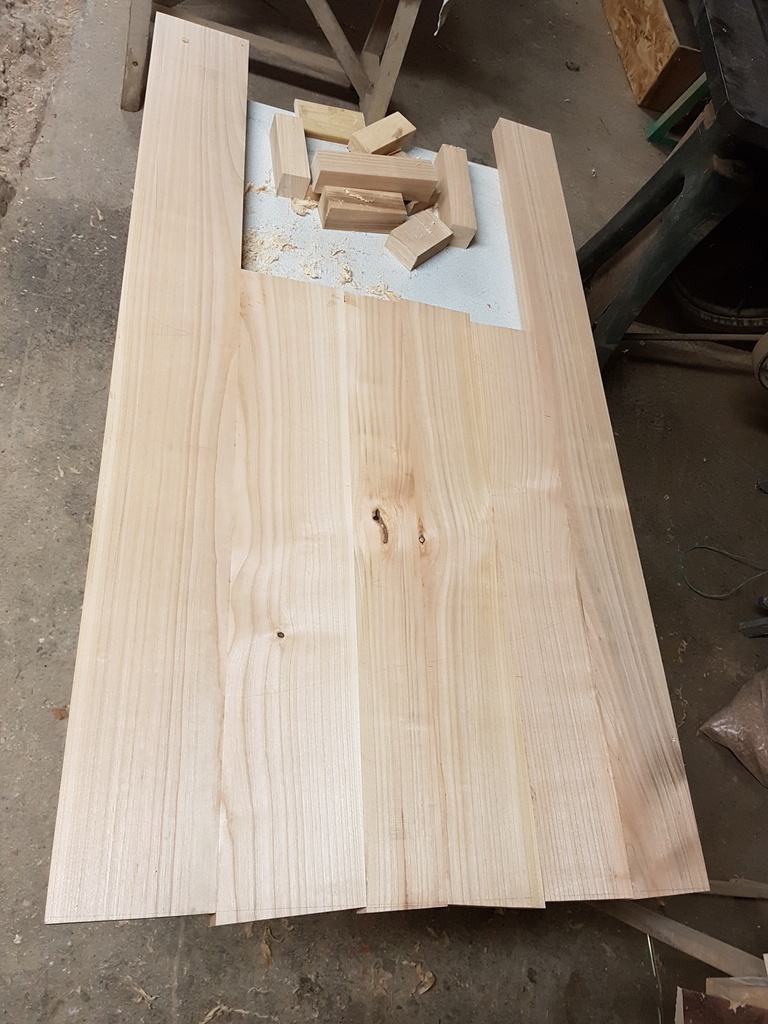

Aujourd'hui, c'était le débit des plateaux de ~20mm destinés à la réalisation des panneaux.
J'y étais presque, il m'a manqué un peu de temps.
Je pourrais ensuite passer au dégauchissage !

Le tas du milieu s'est ajouté à la petite famille :)

+

Bon et bien voilà, le direct devient différé

Voici en gros ce qu'il s'est passé cette semaine !

Lundi

J'ai reçu la courroie à changer pour la raboteuse, mais même avec une courroie neuve, les rouleaux d'entraînement étaient toujours bloqués.
J'ai fait tourner le moteur à l’envers à la main, les rouleaux tournaient, je repasse à l'endroit, ça se re-bloquait...
Donc j'ai mis du WD40 sur tout les roulements des rouleaux, tourné quelques tours à l'envers puis à l'endroit à la main, et c'était repartit ! (pour combien de temps... je ne sais pas!)

J'ai terminé le débit des panneaux, dégauchit deux faces puis raboté leurs chants.

Mardi

J'ai raboté à la hauteur finale les planches du futur plateau du meuble (30mm)
Puis je me suis pris à la tête pour vérifier que j'avais tout ce qu'il fallait comme bois pour les panneaux.
Et la réponse était négative ! entre quelques pièces dont j'ai oublié qu'elles avaient une quantité de 2 sur la fiche de débit et des approximations sur les largeurs exploitables de mon calepinage.
J'ai noté tout ce qu'il fallait reprendre.

Mercredi :

Ré-approvisionnement en bois!

Jeudi

Débit, dégauchissage, rabotage chants des derniers morceaux de panneaux.
Début du rabotage du bois de structure en plusieurs lots (approche à 45mm pour une épaisseur finie à 40mm)

Vendredi

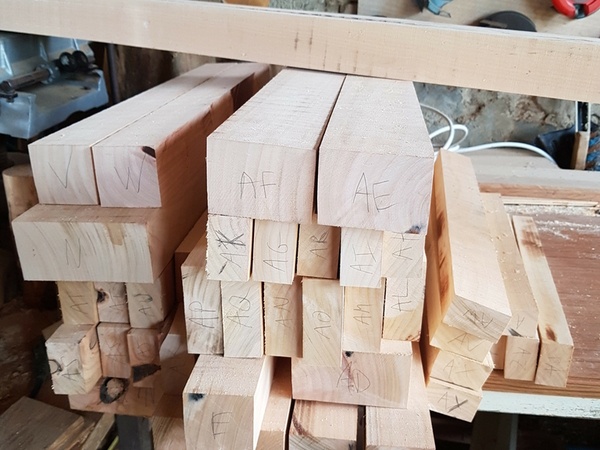

Fin du rabotage de la structure à 40mm en un seul lot !
Rabotage du reste de la structure en 25mm d'épaisseur (faces + chants)

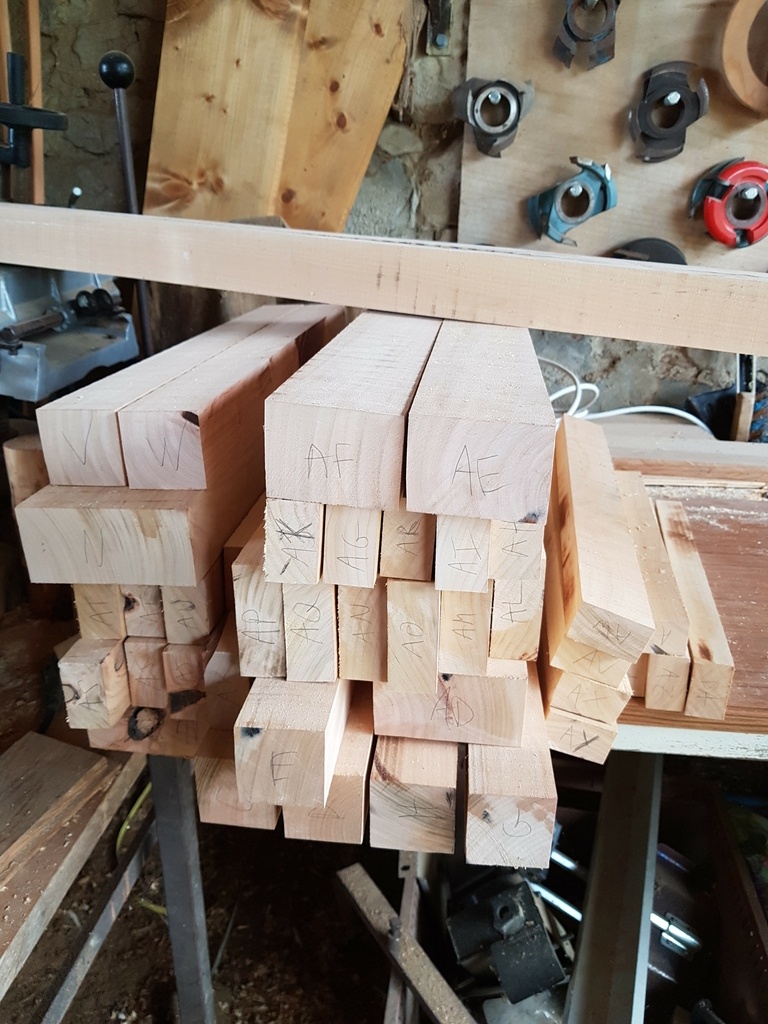

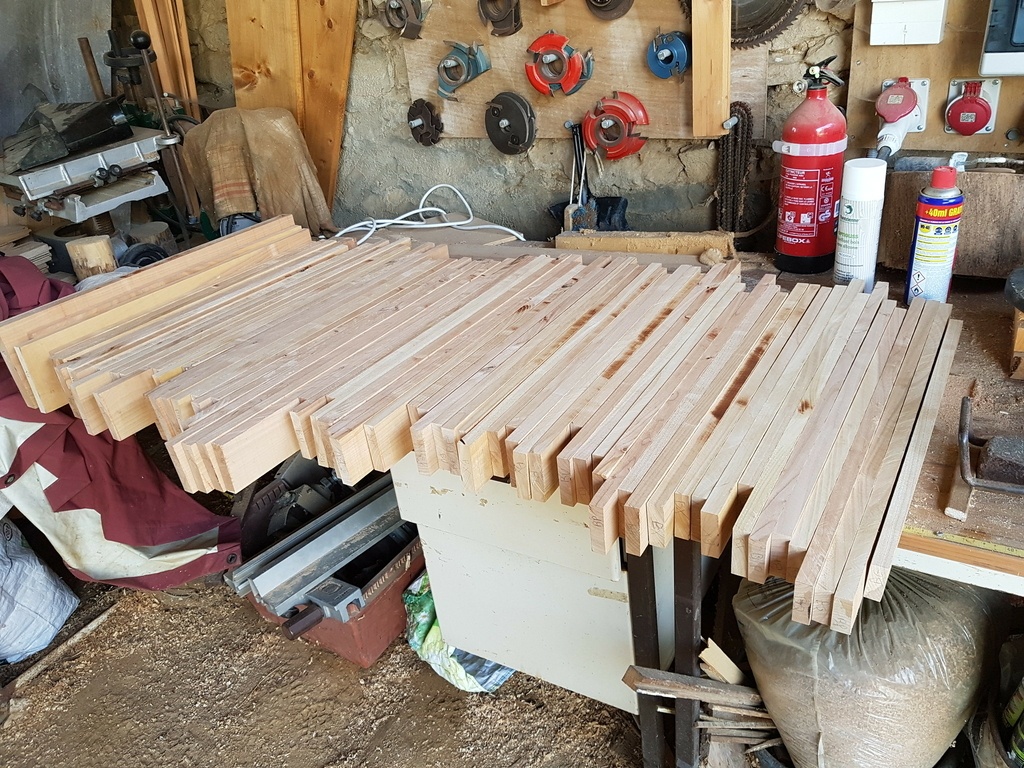

Rabotage des fines épaisseurs (15, 13 et 8mm) pour les panneaux.

C'était les temps modernes ! mon dos ne m'a pas remercié !

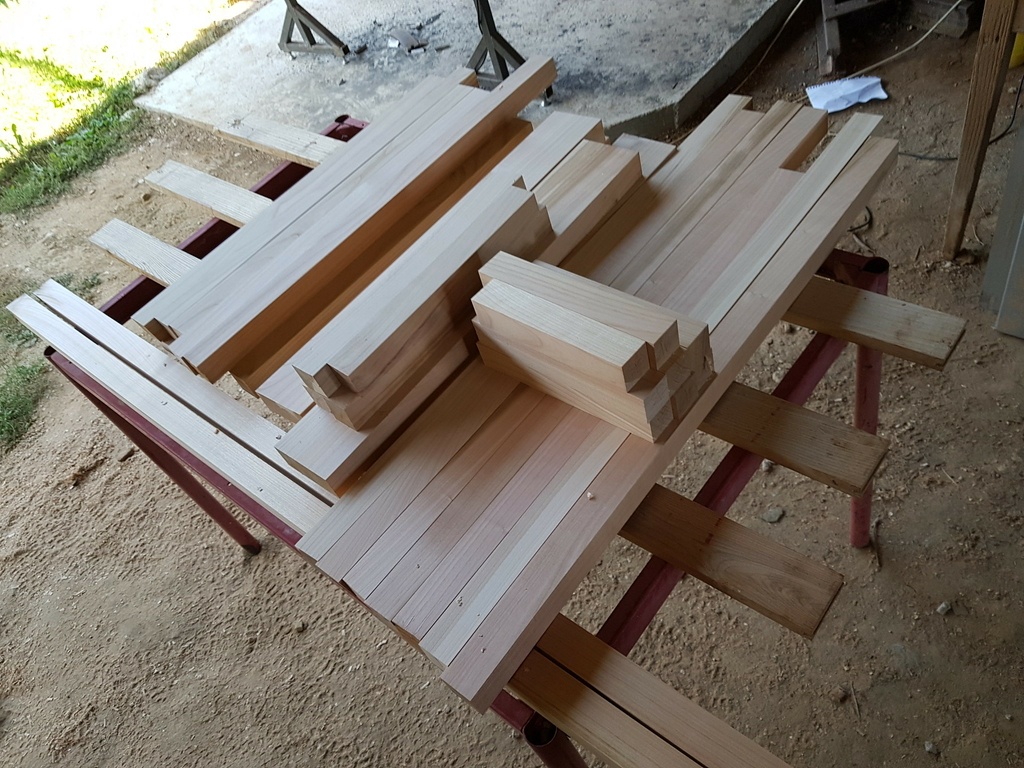

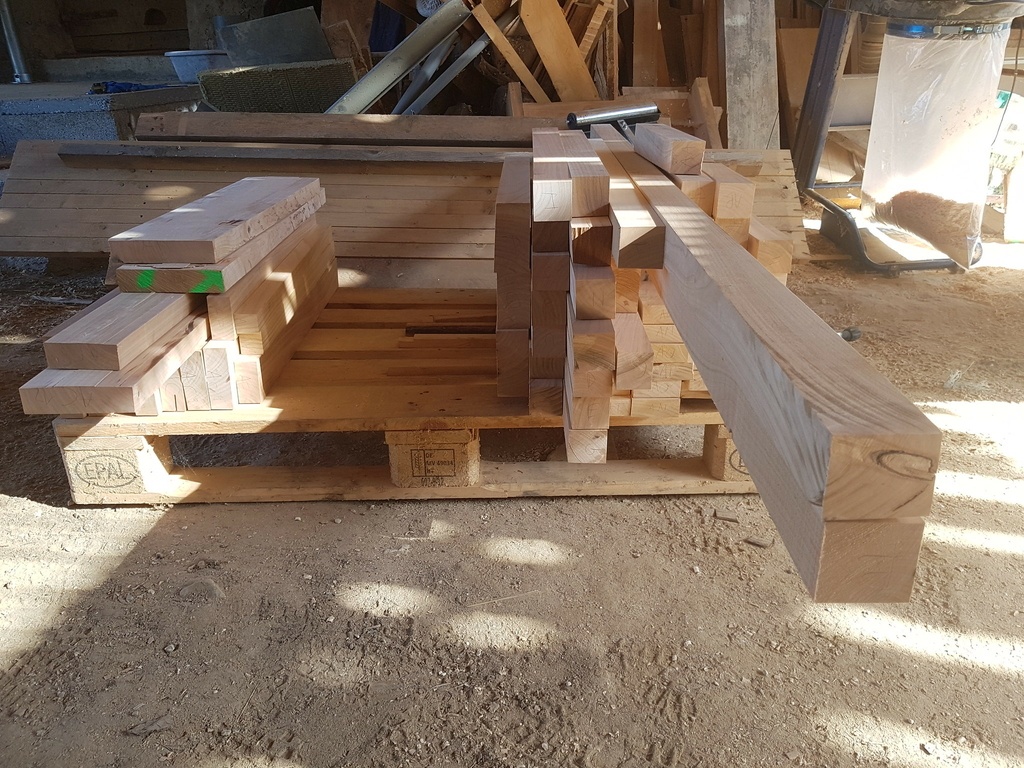

Voici les deux seules photos prises cette semaine

+

+

Au final sur la semaine, je n'ai pas eu trop de déconvenue, j'ai peut-être deux morceaux de bois sur l'ensemble qui me semblent douteux (un avec deux fissures en plein milieu du bois, et une autre avec 3 petits trous de bêbêtes)

Bon ça veut dire que j'avais bien pris mes surcotes... le mauvais côté de l'histoire, c'est tout ces copeaux et ces chutes de bois ! Bon c'est réutilisé mais ça fait un peu mal au cœur de "jeter" des morceaux de planches de plus de 5cm de large !J'en ai quand même mis de côté pour l'utiliser sur des plus petits projets où je serais moins déçu si le bois ne dure pas aussi longtemps.

La suite demain! Avec dans le désordre, mise à longueur, établissement, traçage des usinages etc...

Voici un résumé de la semaine !

Lundi

Mise à longueur de presque toutes les pièces de structure, sauf certaines qui seraient un peu trop petites sinon pour les usinages à venir.
Collage d'un premier panneau intérieur.
Début du traçage des mortaises.

Mardi

Mise en plan des mortaises (via sketchup layout) afin d'éviter d'allumer l'ordinateur dans l'atelier.
Suite du traçage des mortaises.
Collage d'un deuxième panneau intérieur.

Mercredi

Fin de la mise en plan pour les mortaises.

Jeudi

Fin du traçage mortaises.

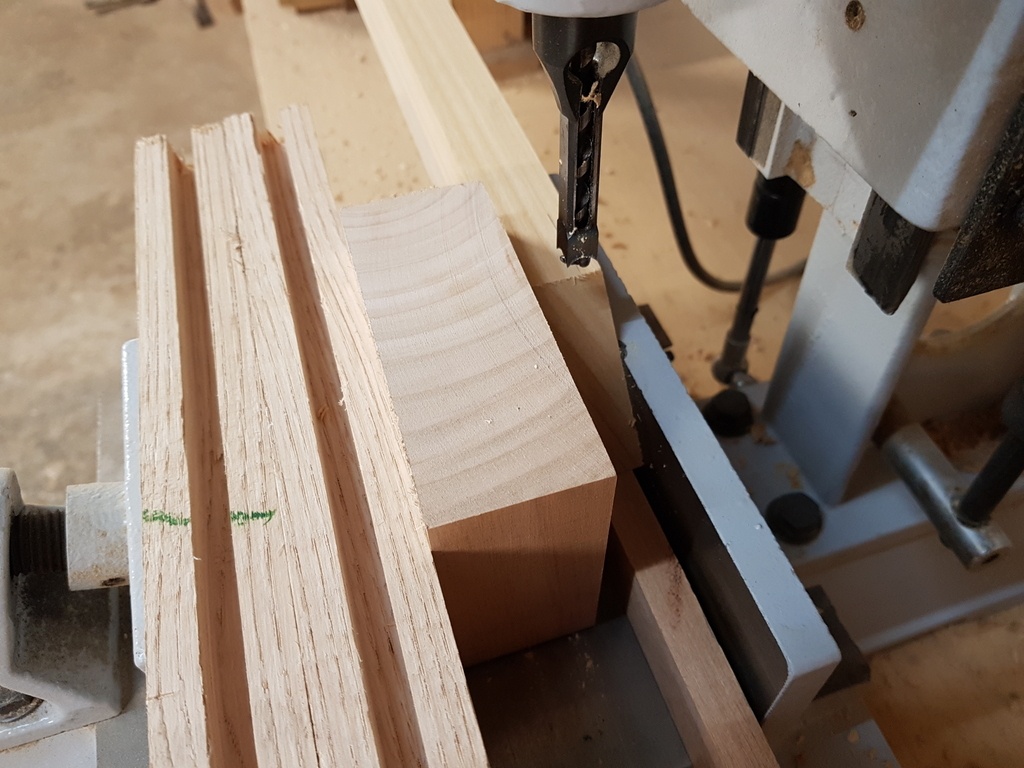

Exécution des mortaises à la mortaiseuses à bédane carré.

Vendredi

Fin des mortaises de la structure !
Globalement pas de problème, un peu d'arrachement entre deux mortaises débouchantes par moment, mais ça reste des endroits "cachés".

Vu le nombre de mortaises (une soixantaine), je suis content de ne pas les avoir fait à la main !
Même si ça fait le bras la mortaiseuse, ça va quand même super vite !

Jusque là je touche du bois, pas d'erreurs (genre la mortaise sur la mauvaises face ou à la mauvaise profondeur...), sauf si j'en découvre plus tard lors de l'assemblage !

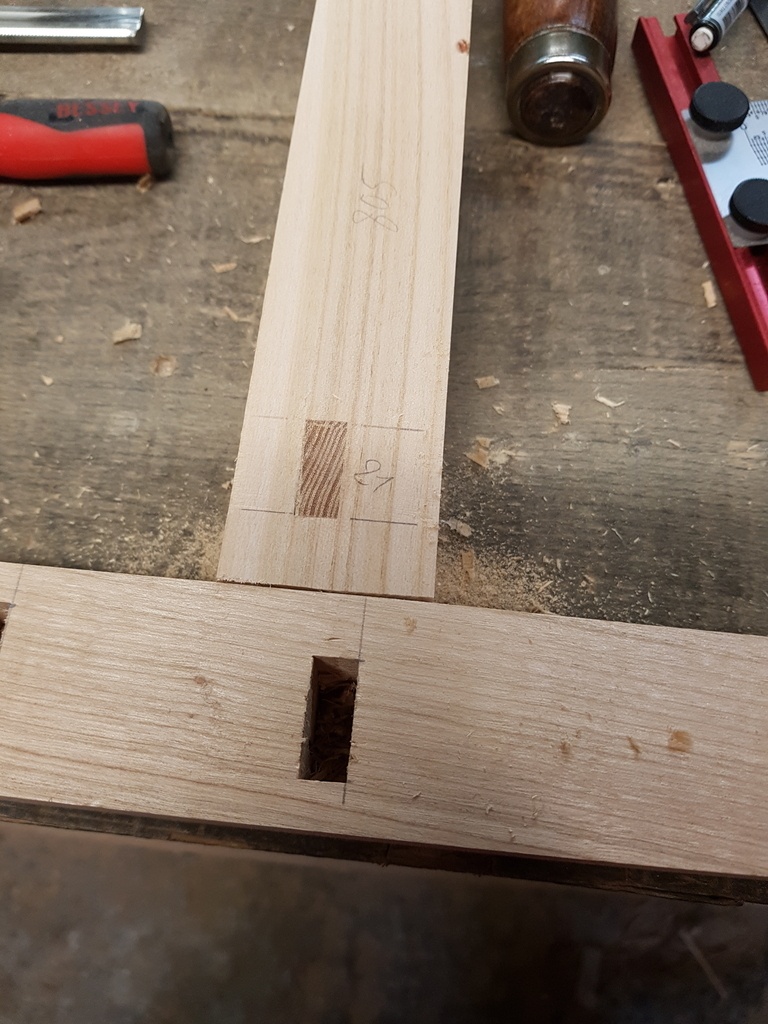

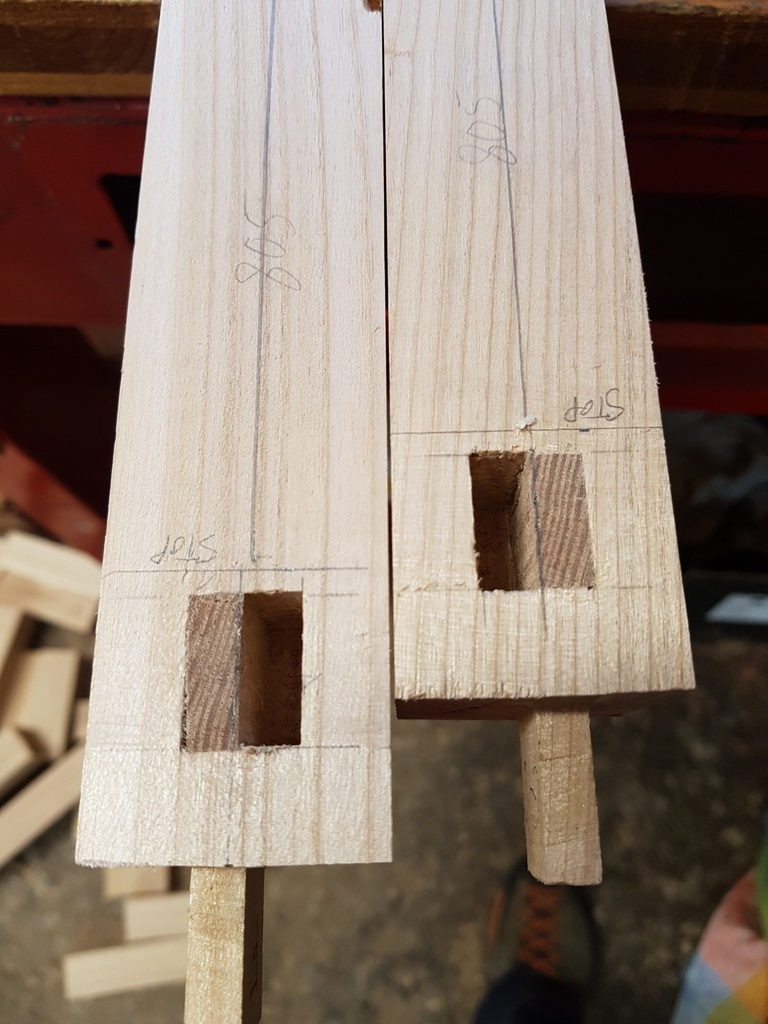

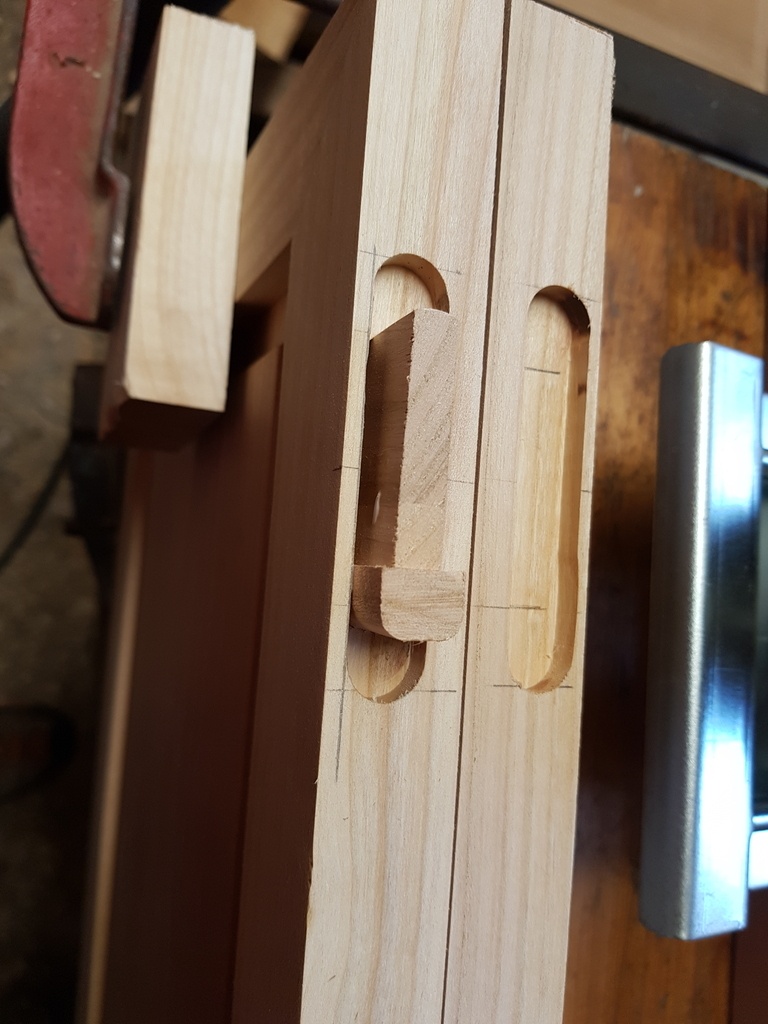

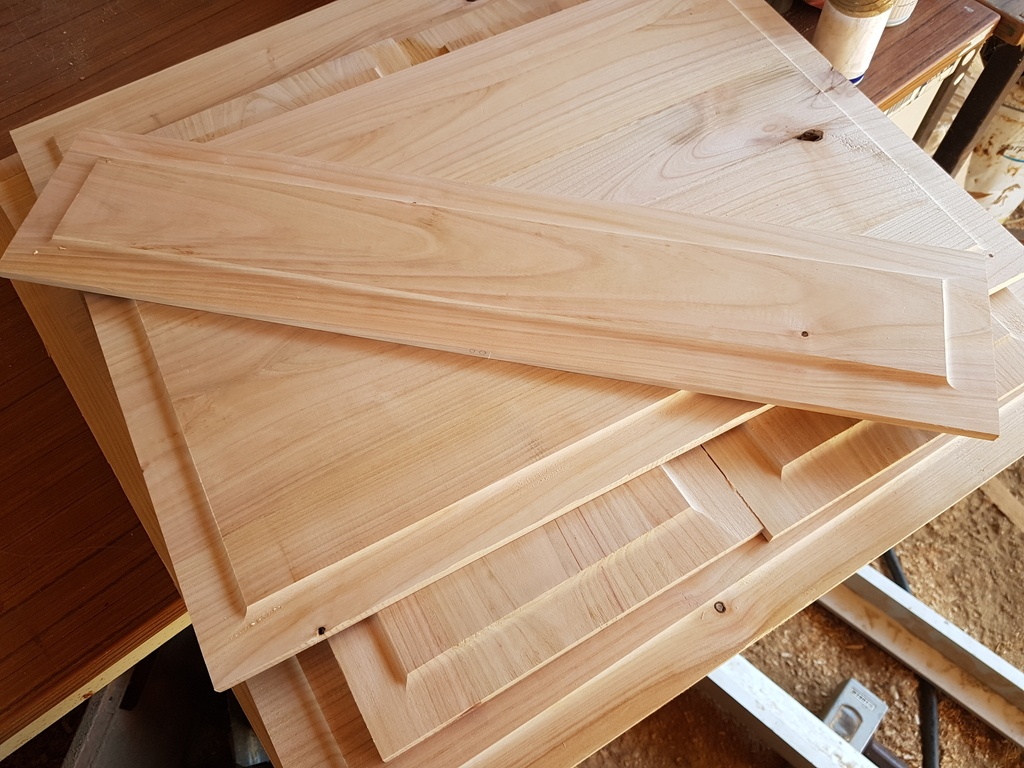

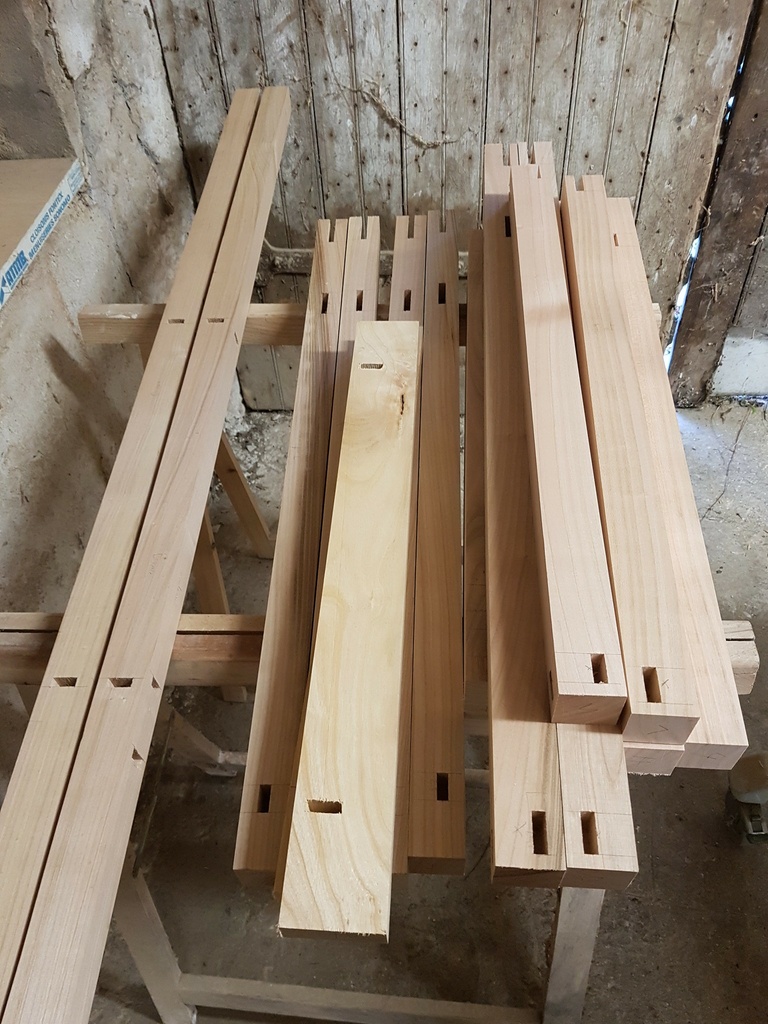

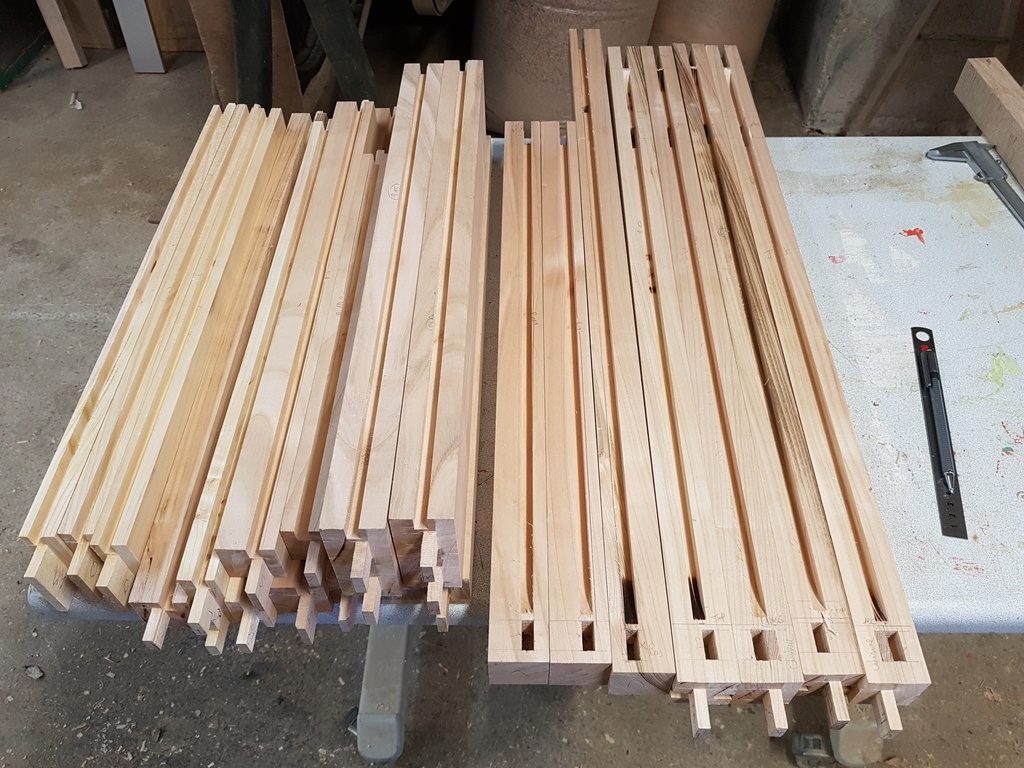

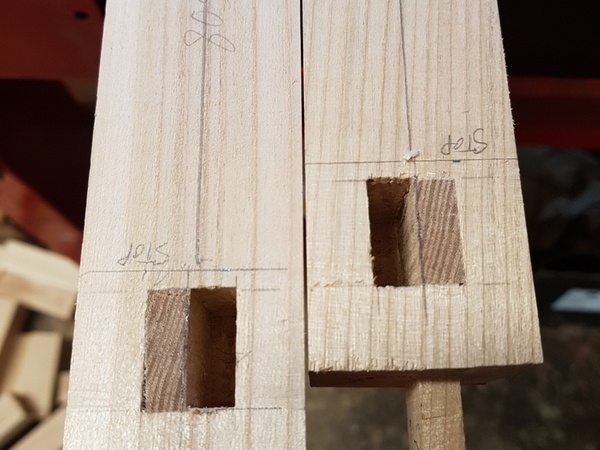

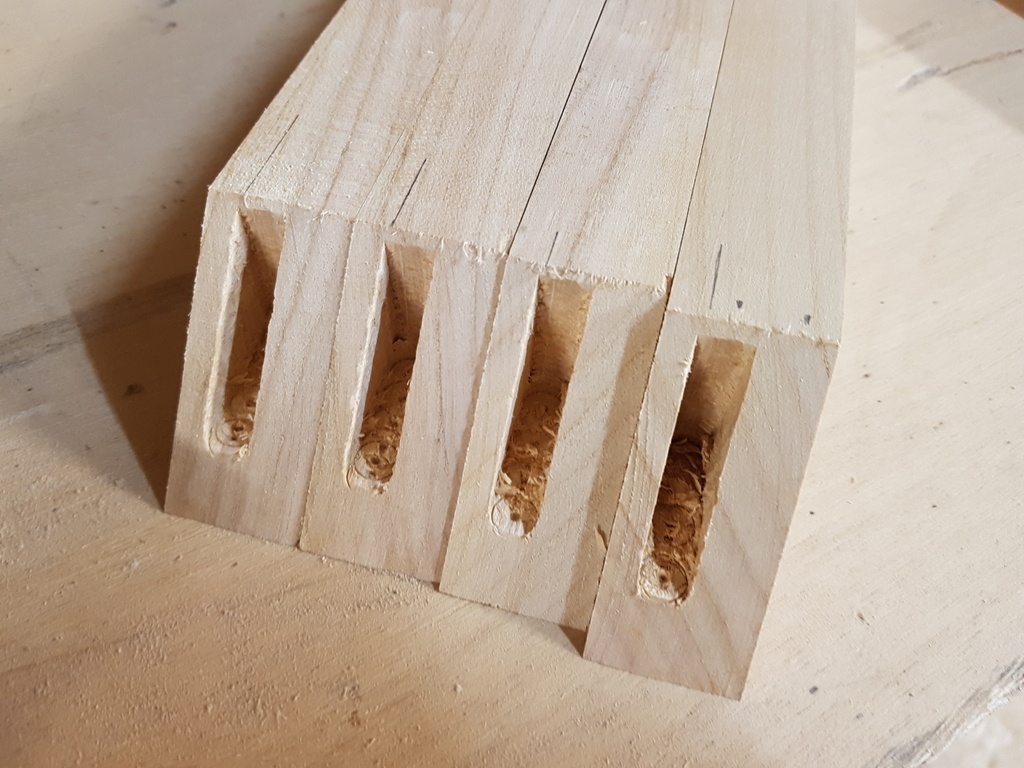

Voici quelques photos des panneaux et des mortaises :

+

+

+

La suite semaine prochaine : les tenons !

Semaine tenons !
Pas la plus facile !

Lundi
J'ai commencé par essayer de réfléchir à la mise en plan des tenons...
Et j'ai vite abandonné, ça allait me prendre beaucoup de temps et de "vues" pour pouvoir tracer tout ça sans se tromper et sans allumer l'ordinateur dans l'atelier.
J'ai voulu essayer sketchup viewer pour mobile (android). et finalement je fais tout avec ça !
En ayant préparé une scène sketchup dédiée aux éléments possédants des tenons, je peux sur mobile naviguer, sélectionner et mesurer. et du coup tracer sur le bois ensuite :)

C'est pas hyper précis (il faut des fois refaire la mesure plusieurs fois), mais comme j'ai le plan assez bien en tête, ça me sert simplement de vérification.

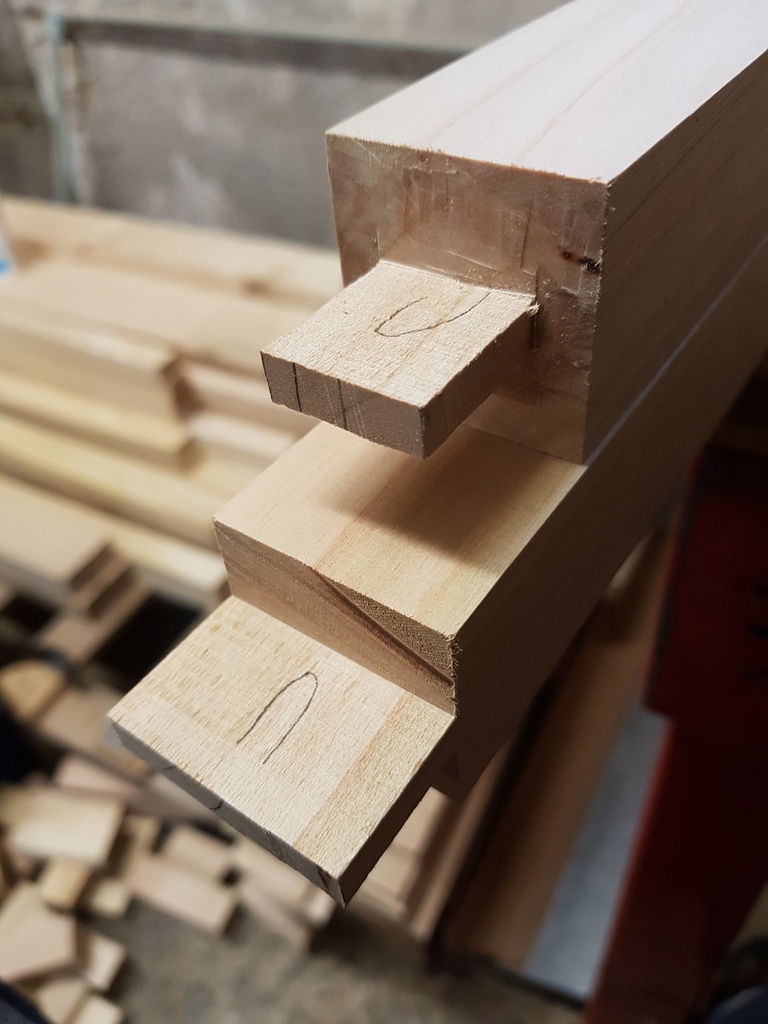

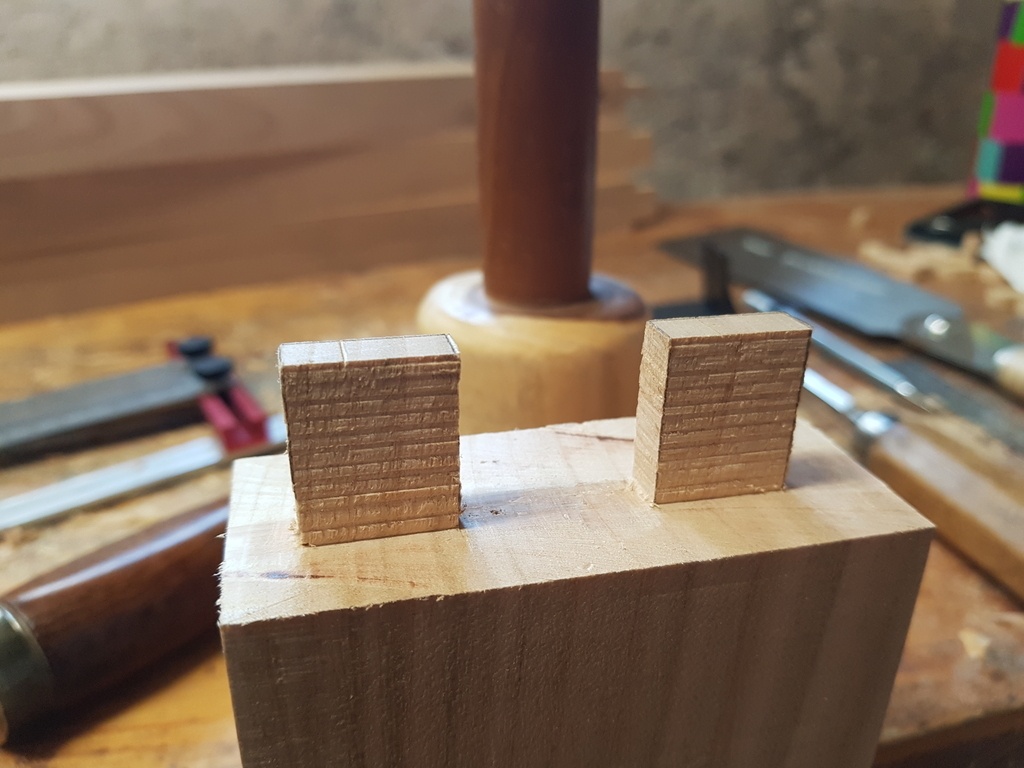

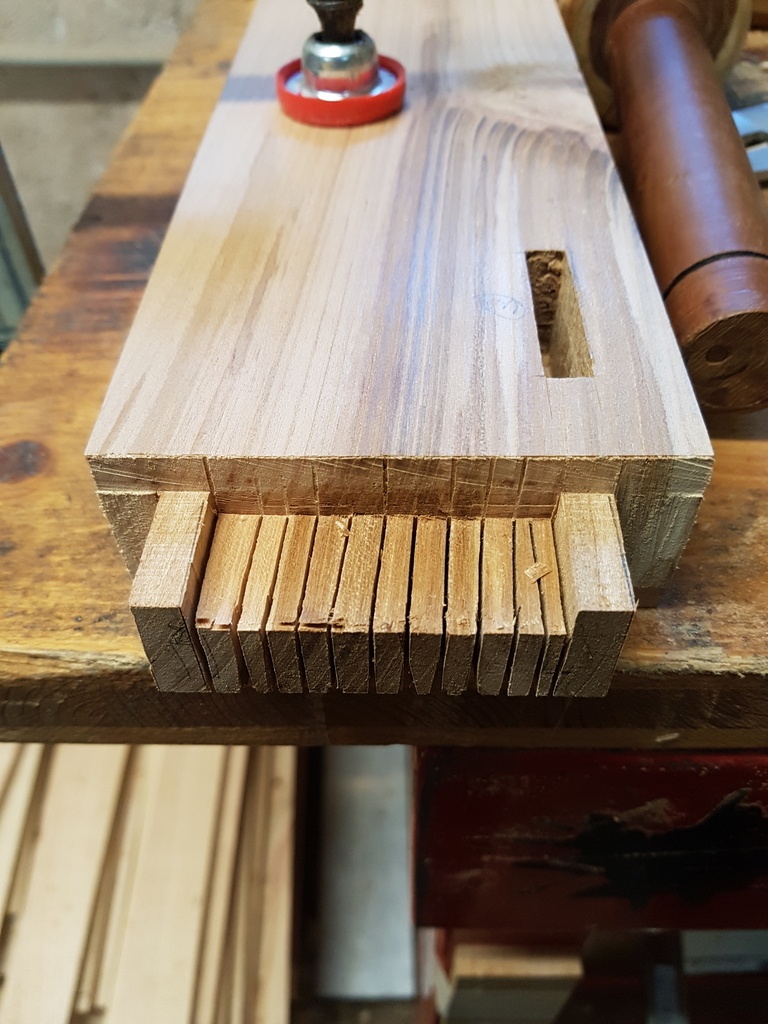

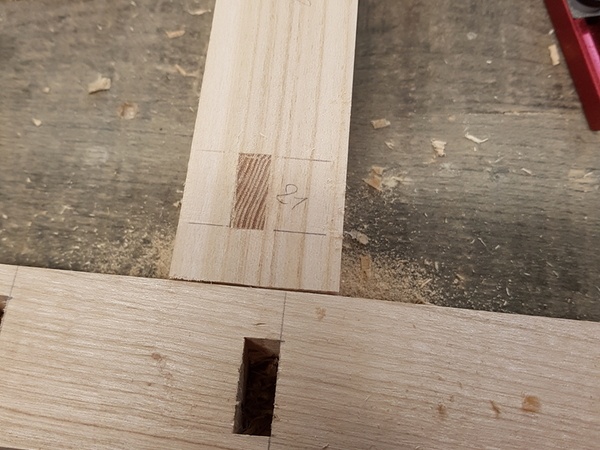

Donc j'ai tracé pas mal de tenons puis j'ai commencé à faire les arasements
à la scie sous table.

Pas simple ! la précision est difficile à atteindre, et j'avais mal aux doigts à force de plaquer mes bouts de bois bien à plat sur la table de la scie!

Pour les morceaux avec un tenon à chaque bout, j'ai d'abord réalisé un premier côté, puis marqué la longueur "entre arasements" avant de réaliser le second tenon, afin d'être le plus précis possible.

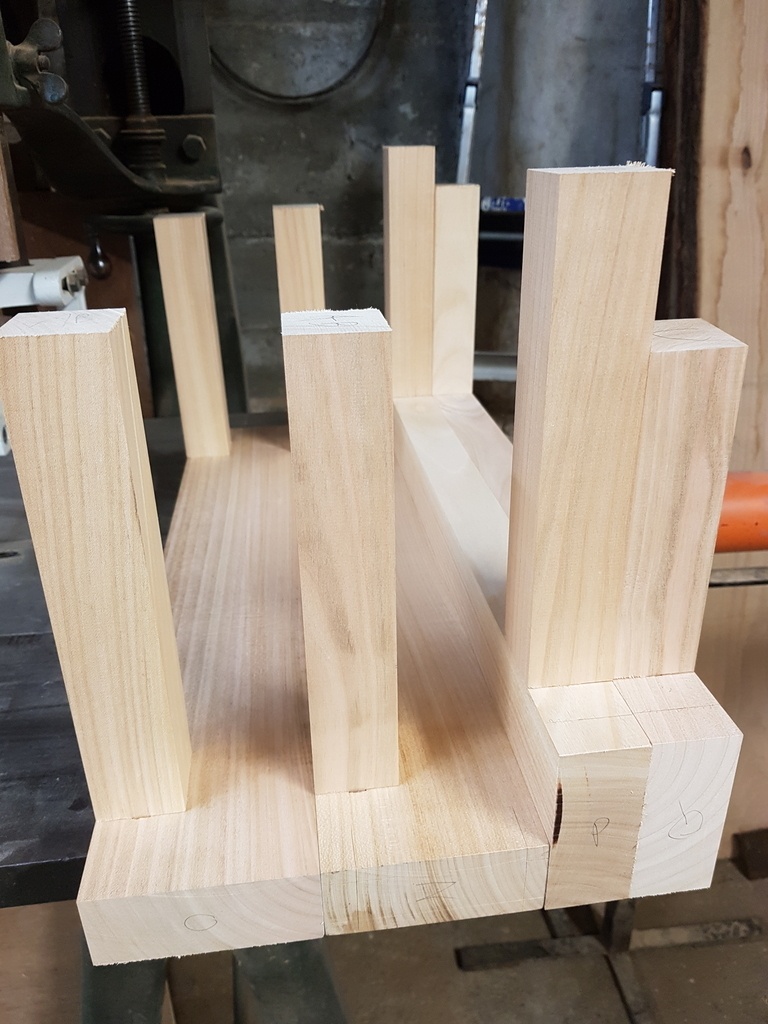

J'ai pu faire l'ajustement des tenons des pieds (qui n'ont pas d'épaulement), et c'est pas facile de bien faire plaquer de part et d'autre du tenon une fois le tout emboîté !

Mardi
Suite des arasements de tenons.

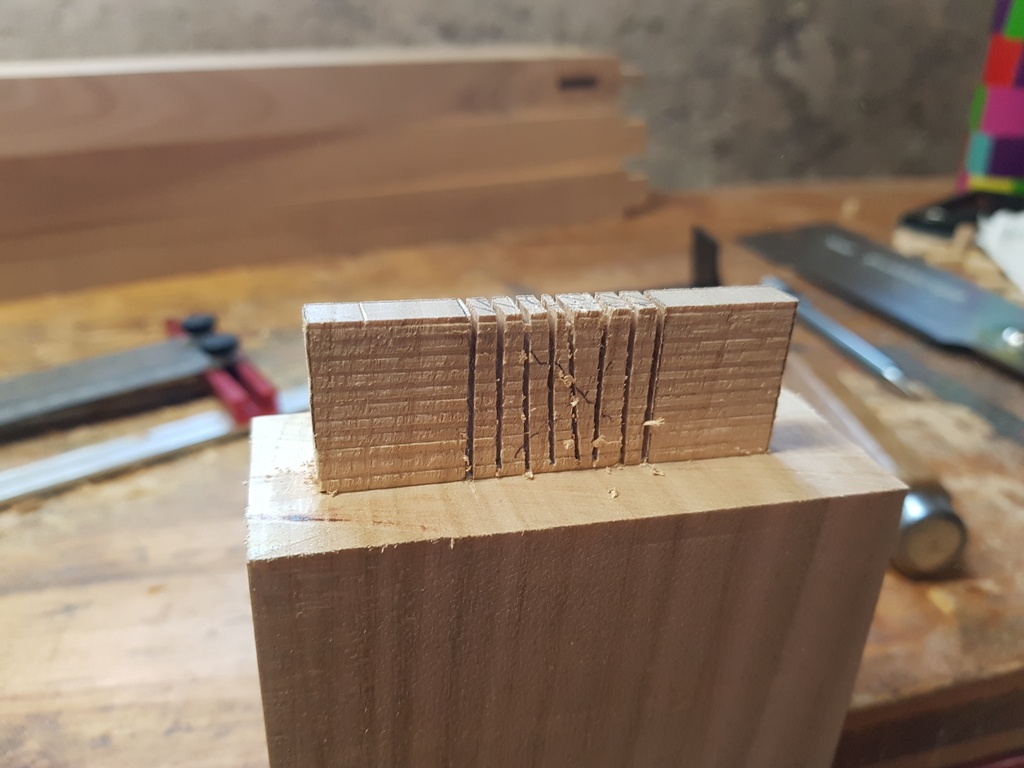

J'ai commencé également les épaulements à la scie japonaise + ciseau à bois afin de changer d'effort !

Mercredi
Passage éclair à l'atelier pour coller deux panneaux ! (ceux des portes du futur placard)

Jeudi
Suite des arasements et des épaulements.
Il me reste encore quelques épaulements à faire (presque rien).

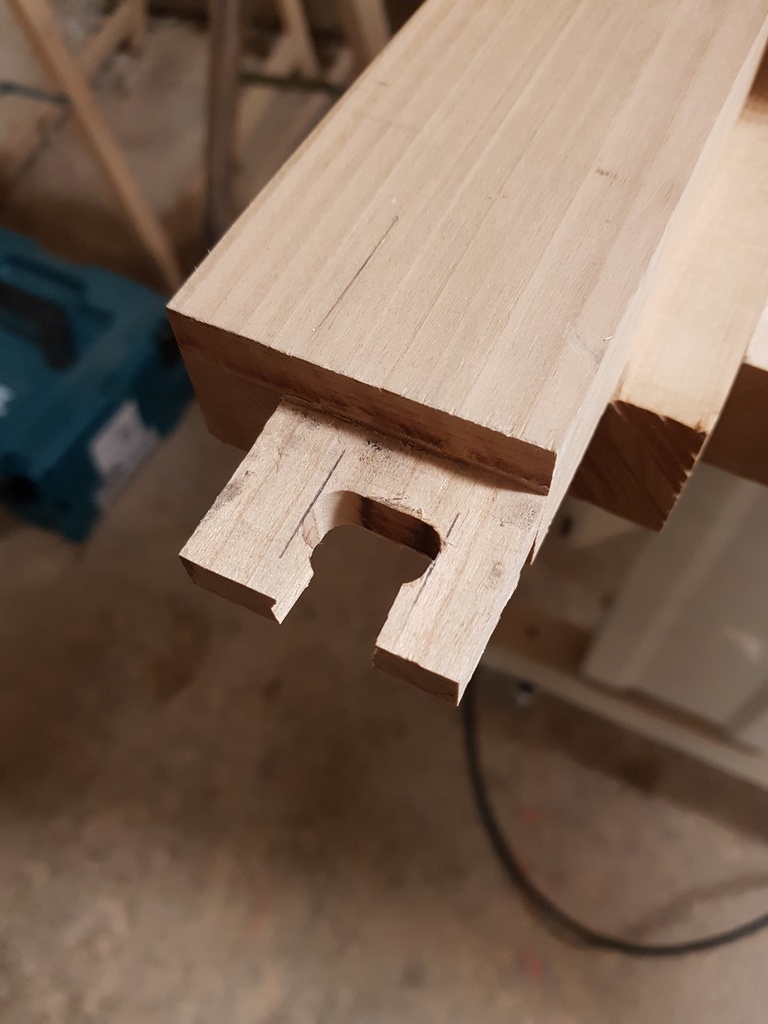

Et je pourrais commencer le vrai travail d'ajustement tenon par tenon avec sa mortaise associée, c'est là que ça va se corser !

Quelques photos en vrac :

+

+

+

+

Semaine garde d'enfant! Maîtresse absente!

Lundi
Réalisation des épaulements

Mardi/mercredi
Passages éclairs pour coller deux panneaux.

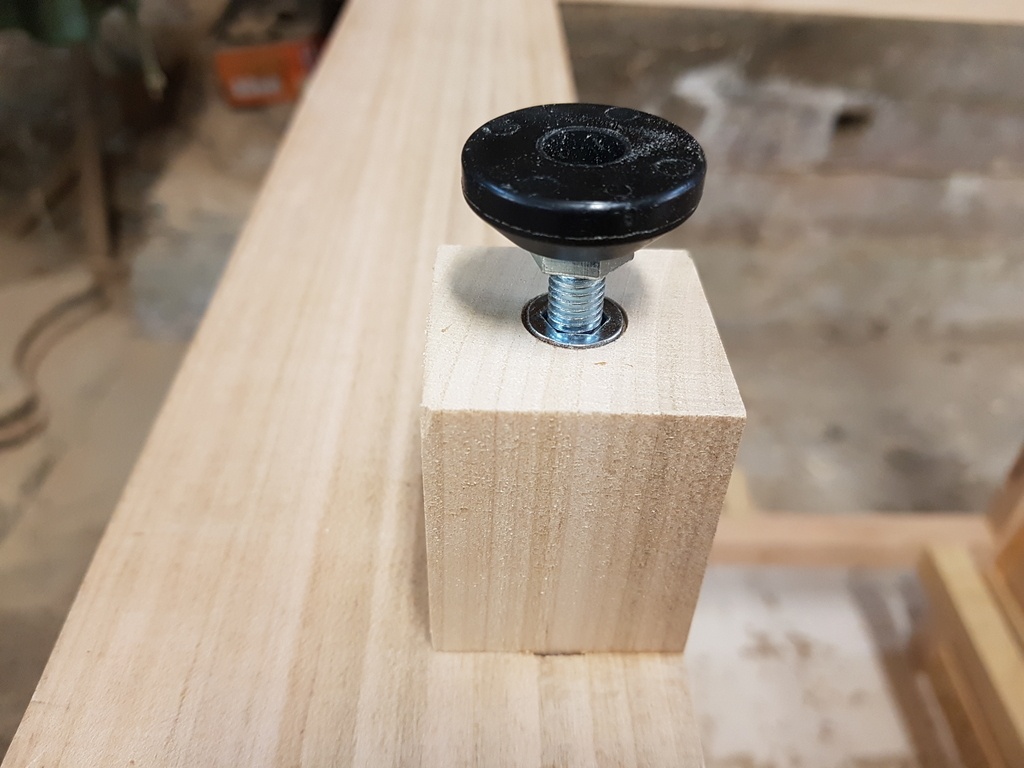

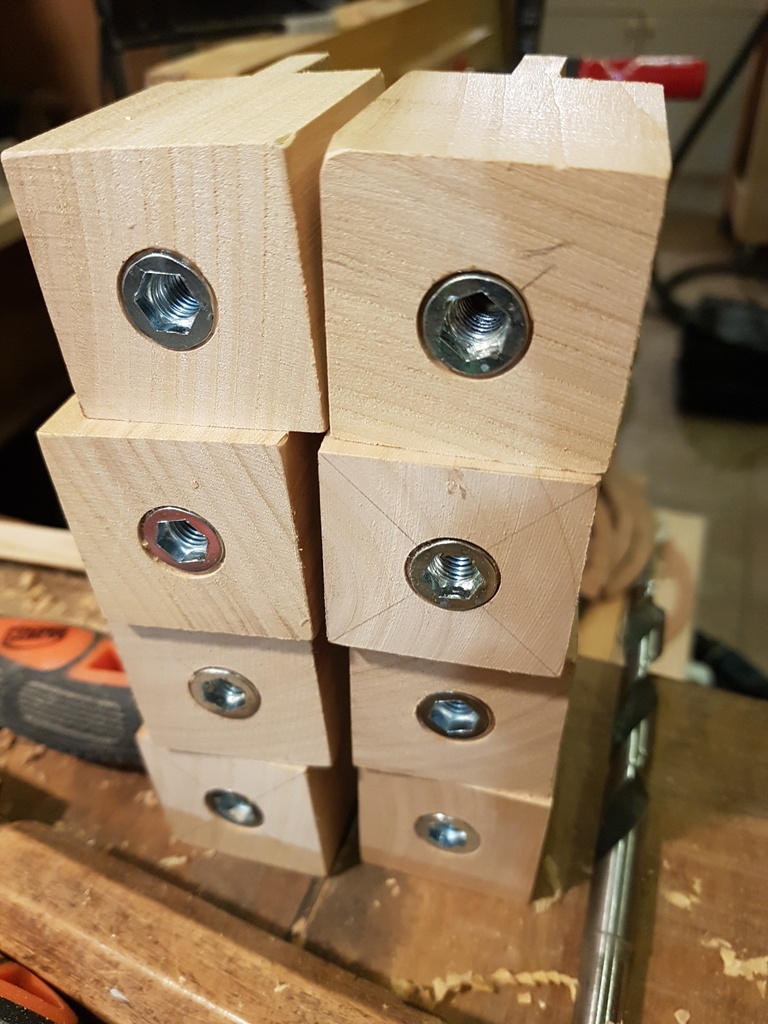

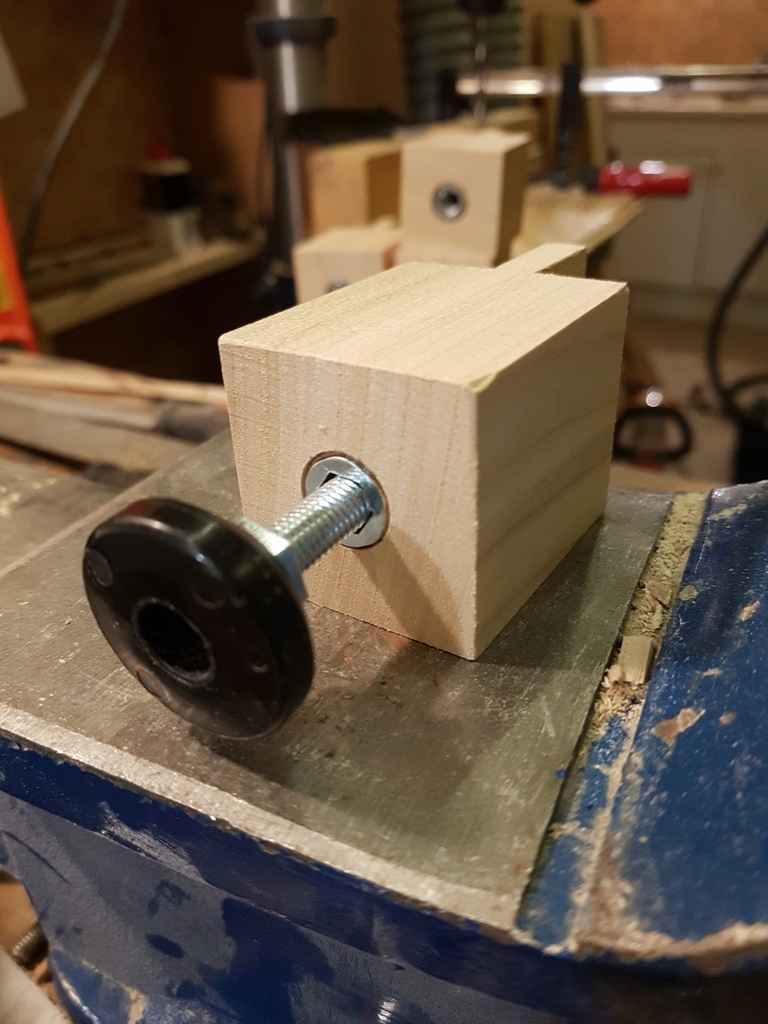

Insertion quincaillerie pour les pieds réglables.

Jeudi
Collage de panneaux
Suite des épaulements
Réalisation des tenons des deux grandes traverses entièrement à la main car les pièces sont trop longue pour être usinées en bout sur la matériel que j'ai à disposition.

Vendredi

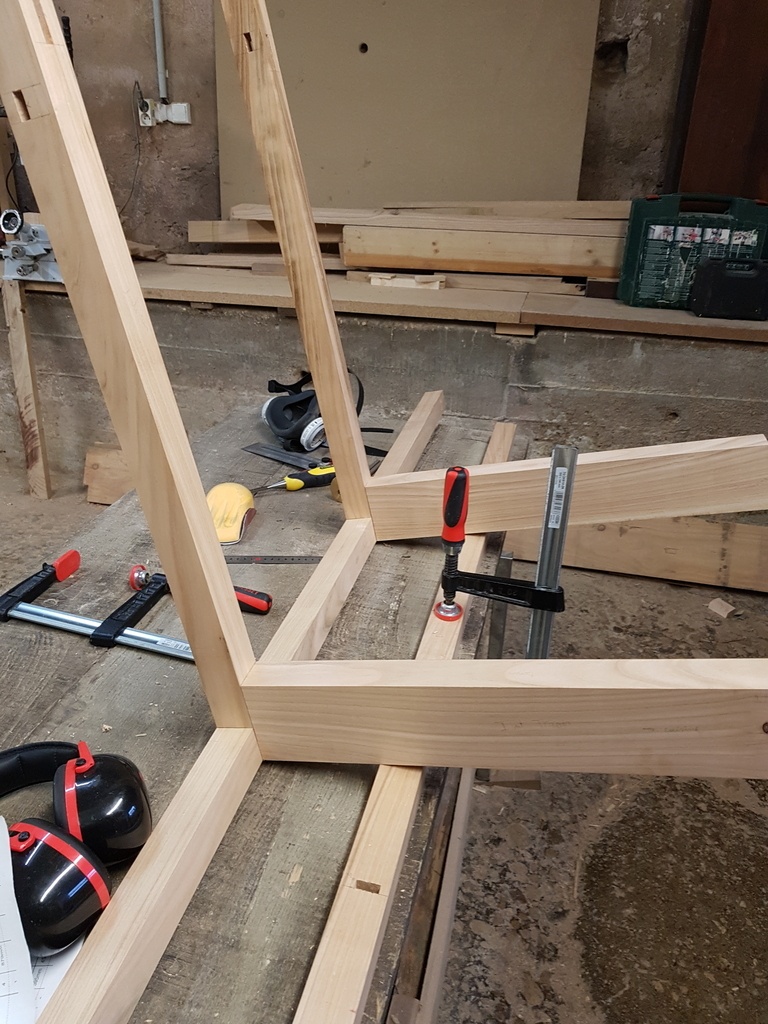

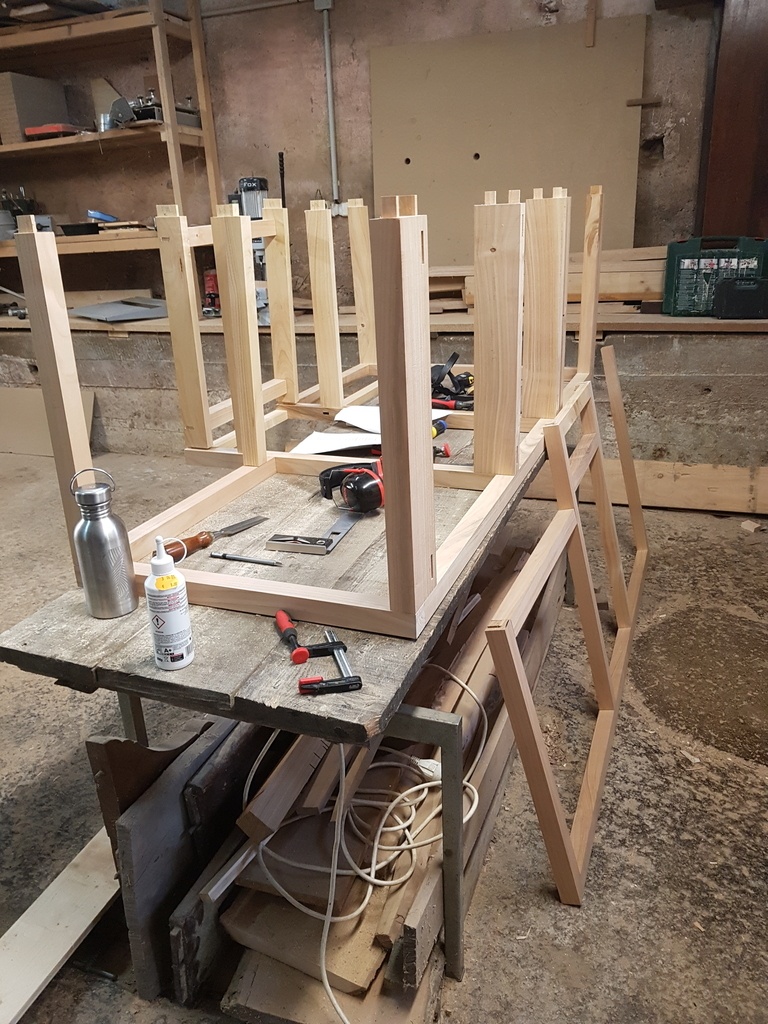

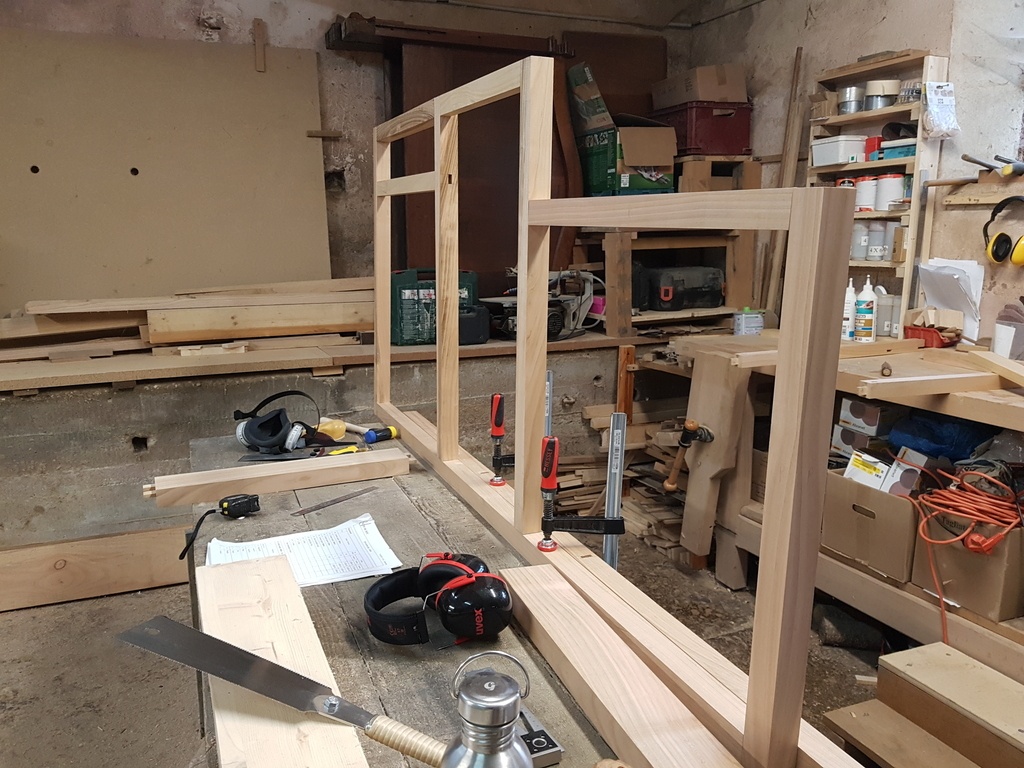

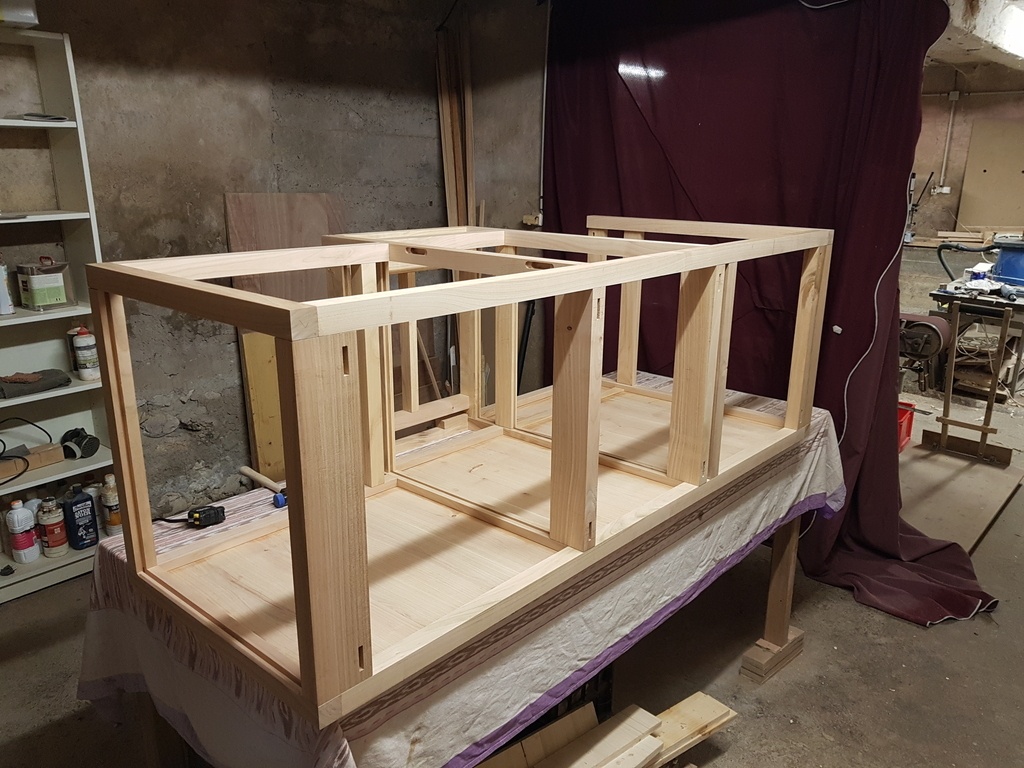

Début de l'ajustage des tenons/mortaises et un demi assemblage à blanc :)
J'ai tatonné ce jour là pour savoir à quel point j'ajuste les épaulements/arrasements...
Et j'ai trouvé ma première erreur : j'ai inversé les épaulements de deux tenons sur une pièce, mais pas les arrasements. donc j'ai du recoller un morceaux pour élargir un des tenons et reprendre le second pour le rétrécir.
En tout cas je commence à me rendre compte du volume du meuble :)

+

+

+

+

+

+

Vacances des enfants, donc petite semaine aussi !

Lundi

Ajustages tenons/mortaises
Deuxième erreur : deux mortaises mal placées ! Rebouchage et j'attends que ça sèche pour les refaire !

+

Mardi

Re-réalisation des deux mortaises mal placées :

+

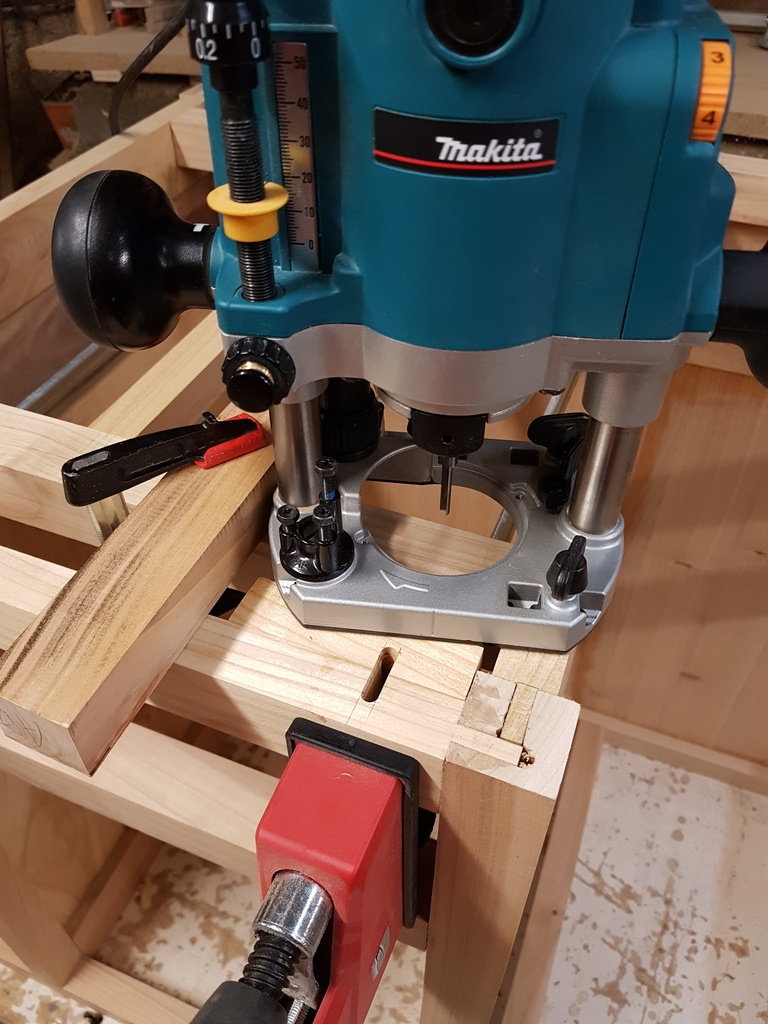

Traçage des rainures, puis réalisation des rainures à la toupie sur toutes les pièces
(rainures de 8mm de large, 12mm de profondeur).
Malgrès les efforts à la conception, il reste quand même des pièces avec rainures "départ arrêté" ou "arrivée arrêtée" ou les deux :)
Avec des butées pour ces cas là, ça s'est bien passé!

+

J'ai ensuite terminé au ciseau à bois toutes mes rainures arretées.

Mercredi

Mise à dimension des panneaux à la scie sous table.
J'ai pu commencer des bouts de montage à blanc des panneaux qui étaient déjà de 8mm d'épaisseur (les panneaux intèrieurs) :

+

Jeudi

Réalisation des mises à molet à la toupie.

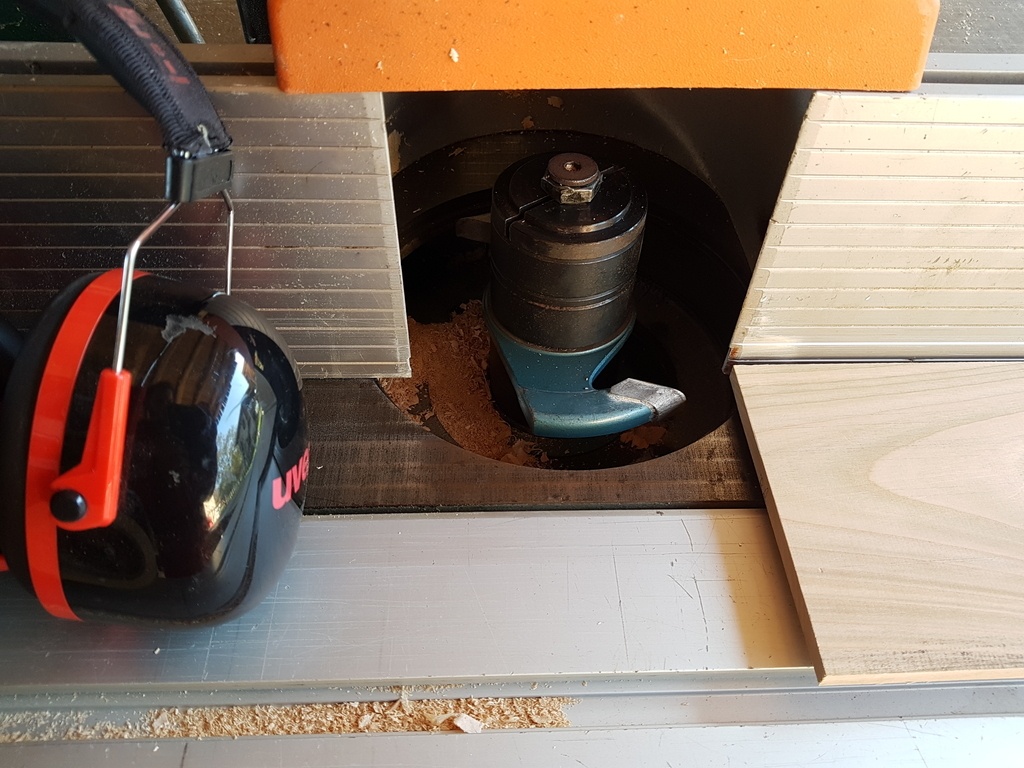

Gros engin ! j'étais content d'avoir un entraîneur!
J'ai eu quelques soucis de talonnage sur les deux plans à cause des joues très écartées si je ne faisait pas très attention à plaquer sur la joue de sortie ça pouvait basculer un peu et me faire une vilaine vague sur ma moulure sur deux pièces j'ai refait la mise à molet un peu plus "large" afin de reprendre ces vagues.
Et dans l'autre sens à cause de l'ouverture importante des ronds de poêles, sur certaines pièces j'ai des différences d'épaisseur d'usinage en fonction de si je suis en travers ou dans le sens du fil.
Mais ça devrait se rattraper au ponçage ! (jespère!)

+

+

+

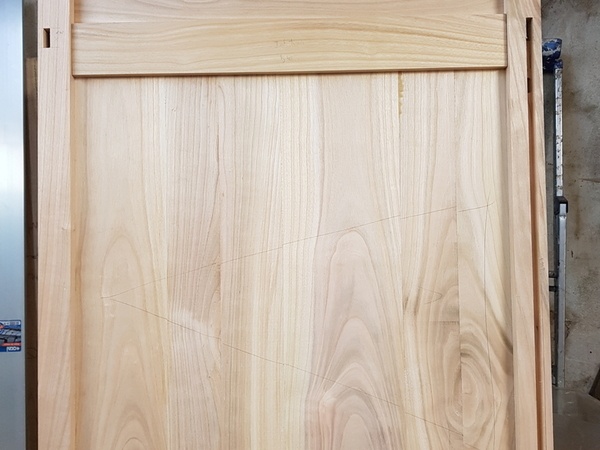

Et j'ai pu tester un bout d'assemblage à blanc pour un panneau avec ces plates-bandes !

+

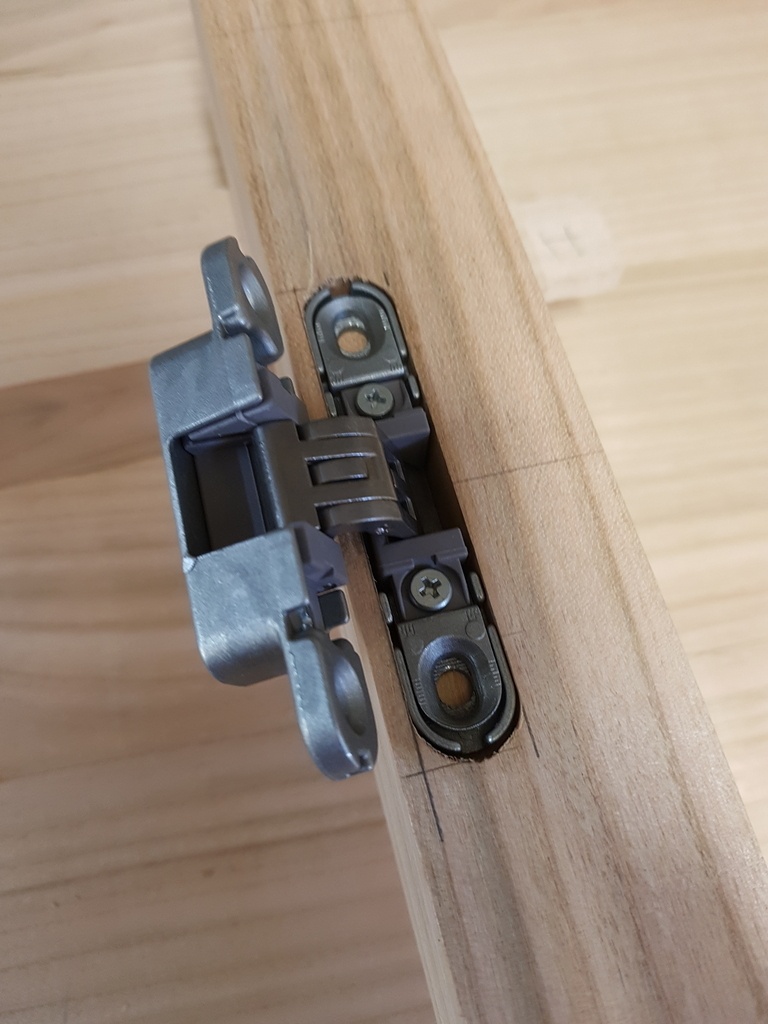

et j'ai terminé la journée en traçant les usinages pour les charnières.

Mardi

Réalisation des usinages pour les charnières sur la structure.

+

+

Assemblage à blanc d'une façade.
Ponçage des panneaux et des faces intérieurs des montants prêts à coller (80 -> 120 -> 180).

Mercredi

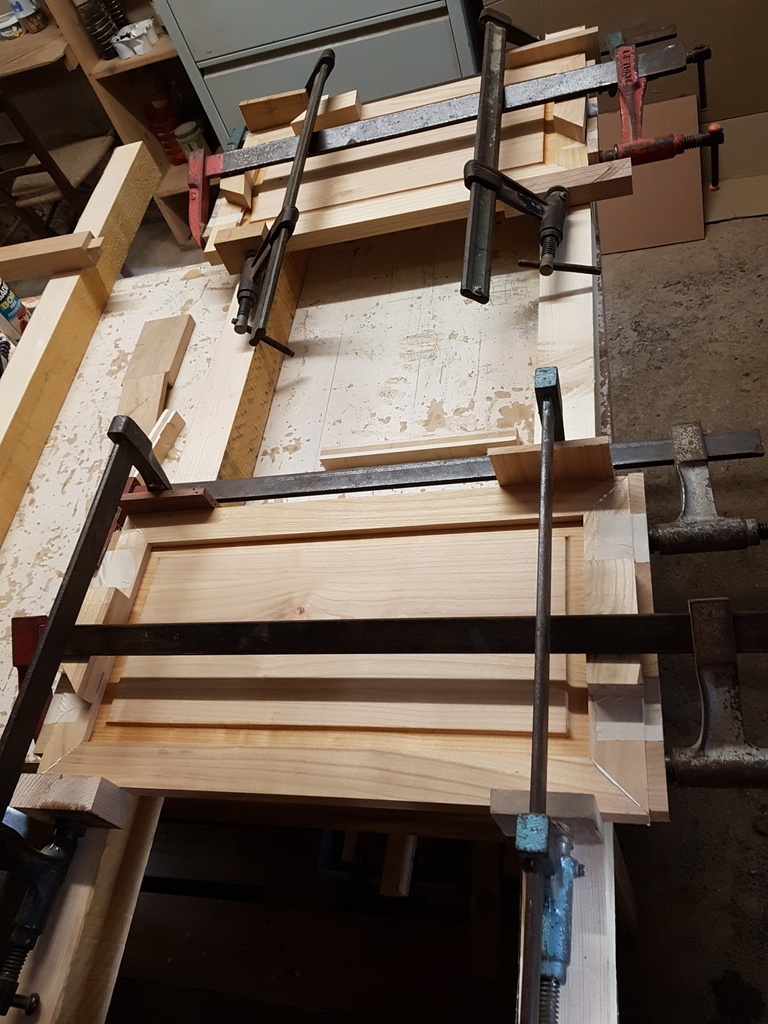

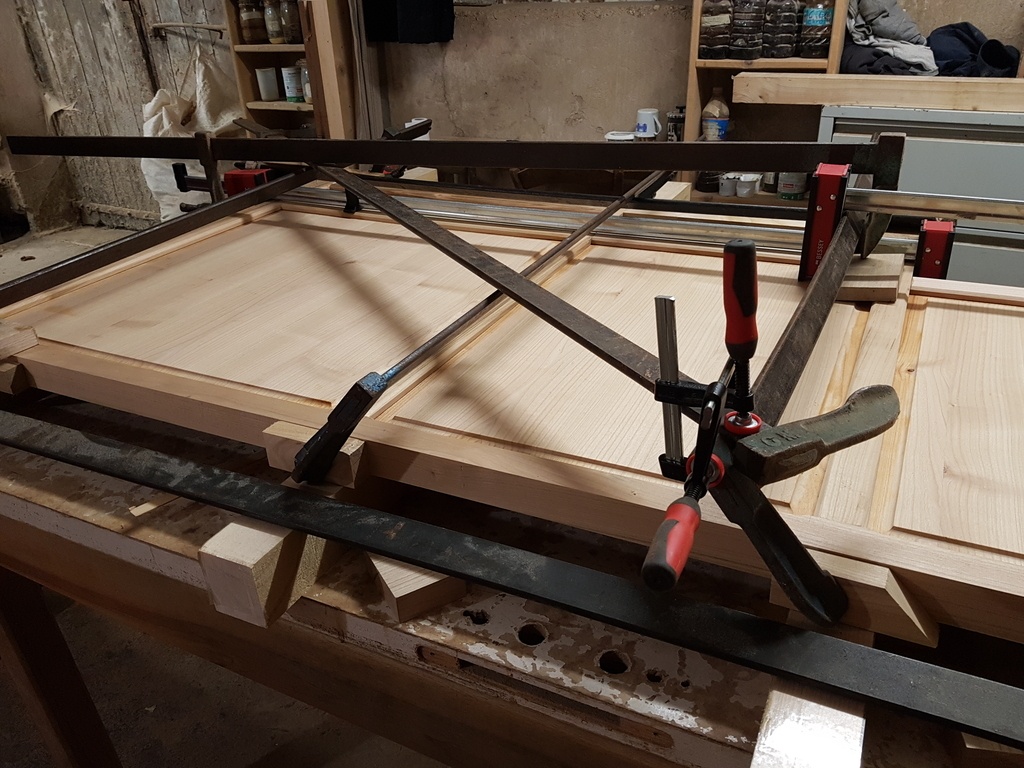

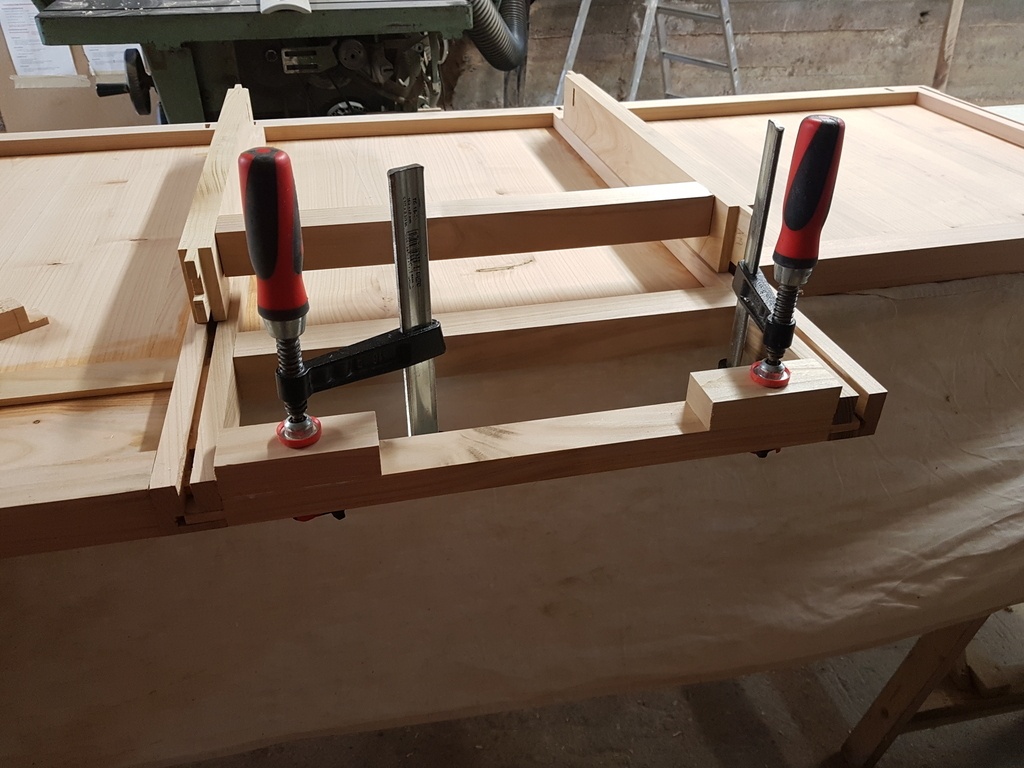

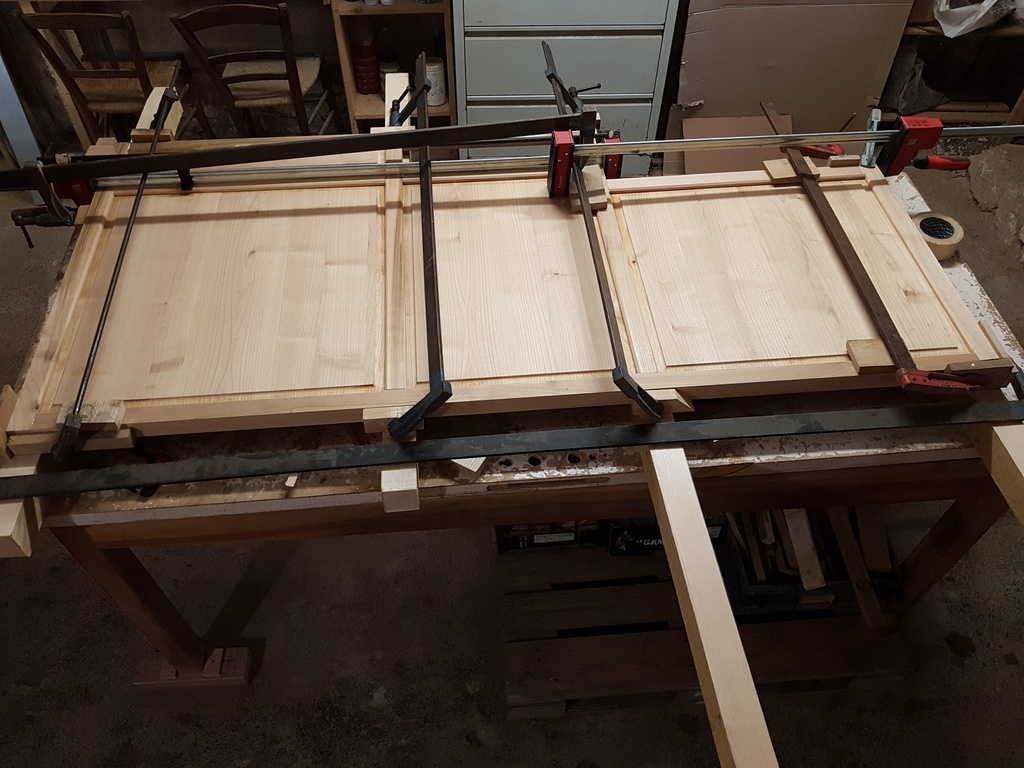

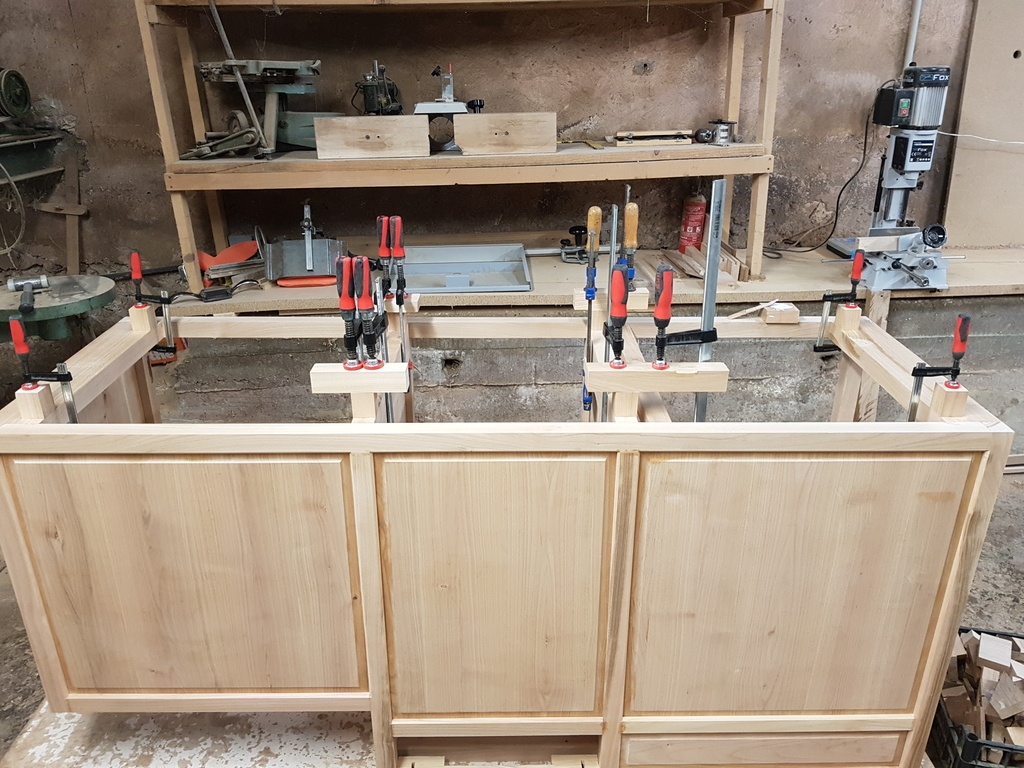

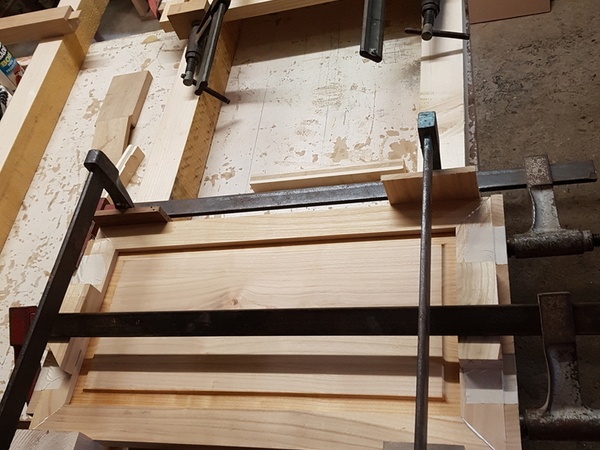

Collage de la façade :

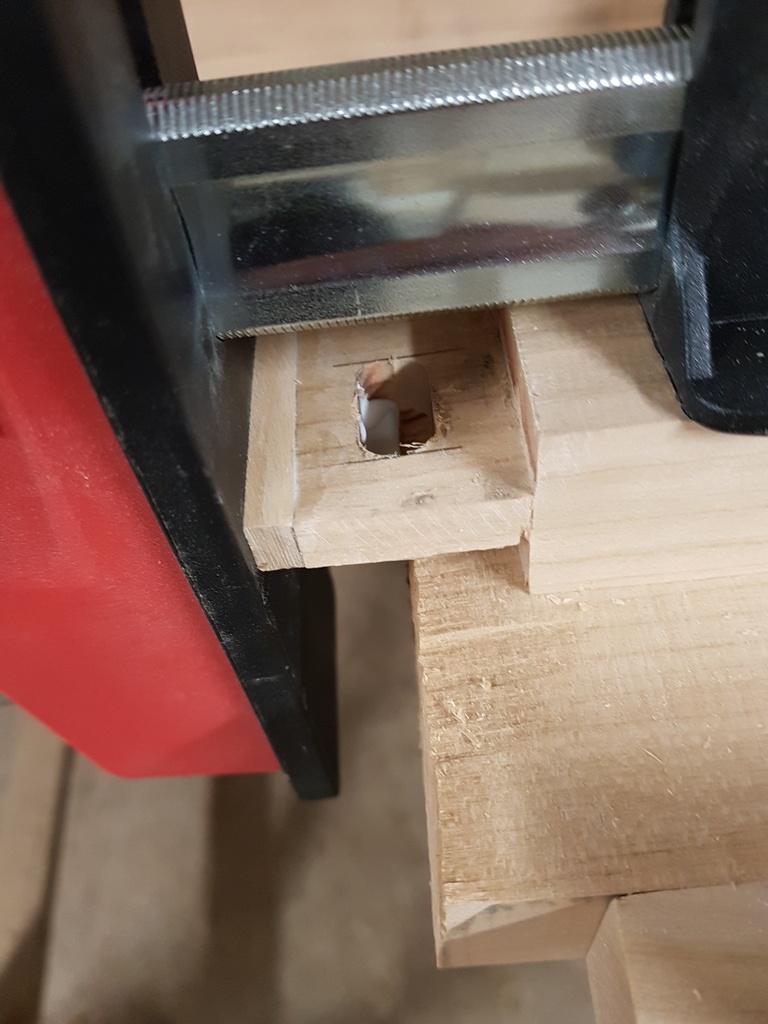

J'ai ajusté les tenons/mortaises un peu trop lâches avec un peu de placage, un bout de languette ou du scotche de peintre.
J'ai aussi fait la finition (rubio tranparent) sur les bords des panneaux + cassé un peu les coins et cirage des coins pour éviter que les panneaux ne se retrouvent collés.
Puis collage !

Je me suis rendu compte un peu tard que je n'avais pas vérifié l'équerrage. j'ai quand même redressé l'équerrage en bidouillant avec un sert-joint en diagonale et quelque coups de maillets...
Je ne sais pas si ça a fonctionné après démoulage :) j'ai oublié de re-mesurer!

+

+

Préparation des cadres des portes (mortaises, faux tenons, rainures)
Correction d'une erreur de rainure en recollant une petite baguette (j'avais commencé une des pièces à l'envers)

+

+

+

+

Jeudi

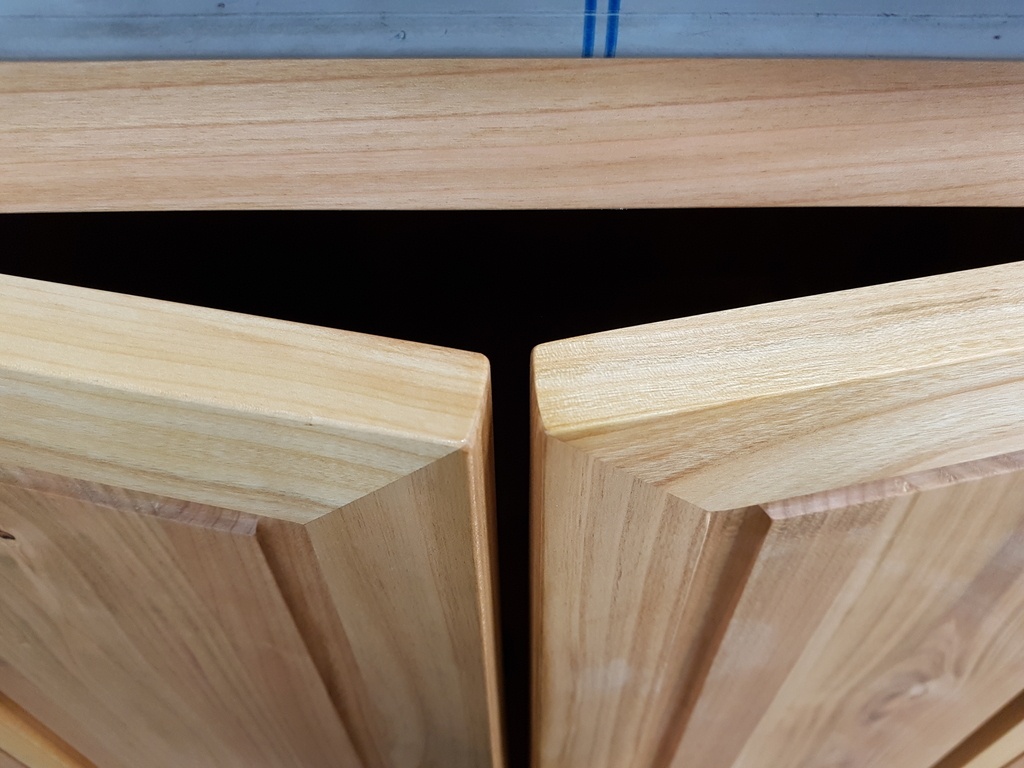

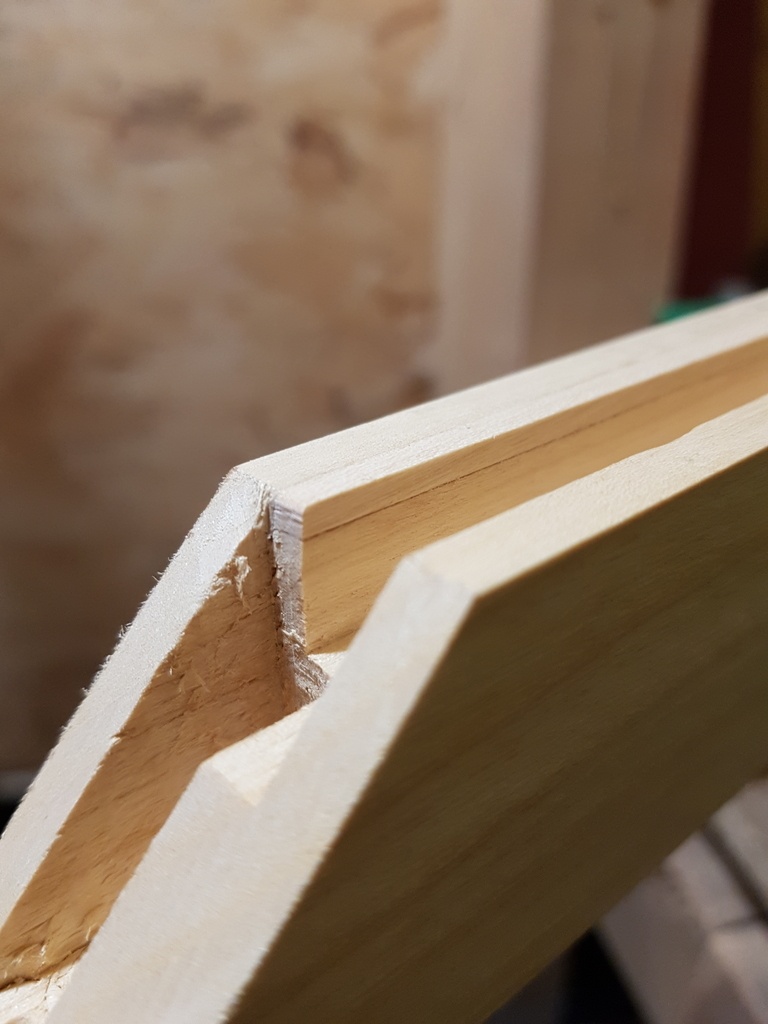

Démoulage façade, réalisation au ciseau des angles des chanfreins, nettoyage bavures de colle + ponçage grain 80 des faces de la structure (les panneaux étant déjà poncés).
J'ai quelques jours dans mes assemblages qu'il va falloir boucher... mais je ne sais pas encore comment, j'ai des teintes de bois assez variables, du coup pour que ça reste discret je ne sais pas encore comment faire!

+

Vendredi

Collage des portes du placard.
Découpe des montants de la façade du tiroir, mortaisage de ces derniers (exactement le même principe que pour les portes de placards)

+

Lundi

Ponçage de la façade du tiroir (sur le même principe que les portes du placard)
Réalisation des faux tenons de cette façade.
Retouches/rebouchages des imperfections du précédent collage du côté "arrière" du meuble (cf semaine précédente) : pate à bois, insertion de morceaux de placage.

Mercredi

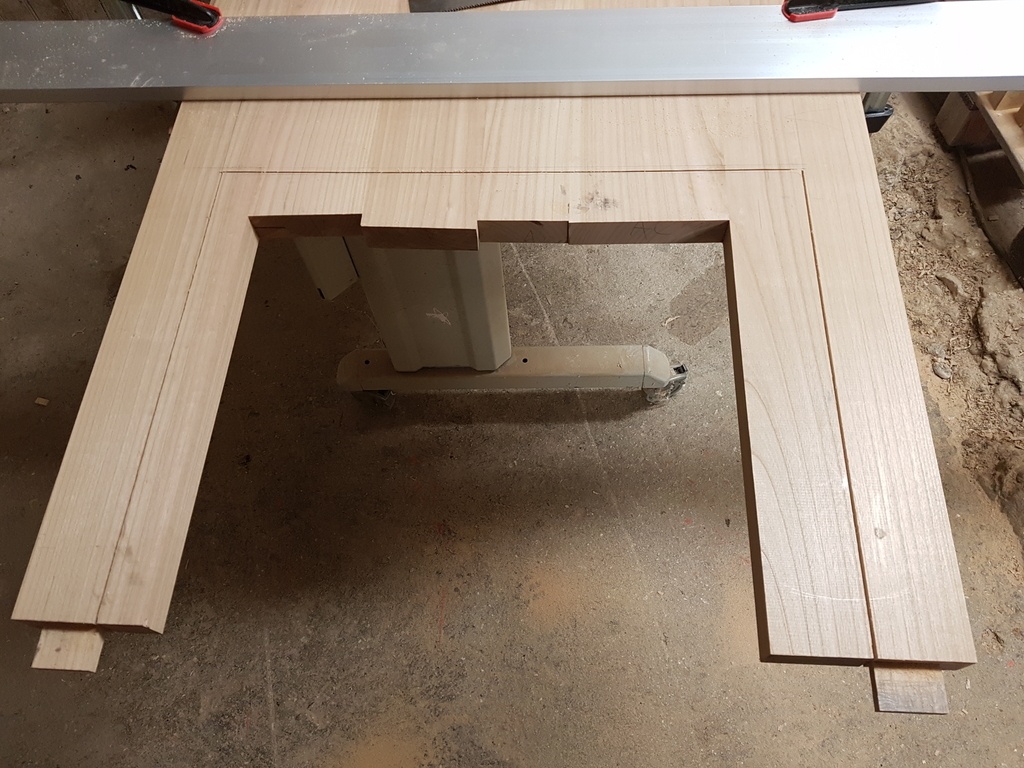

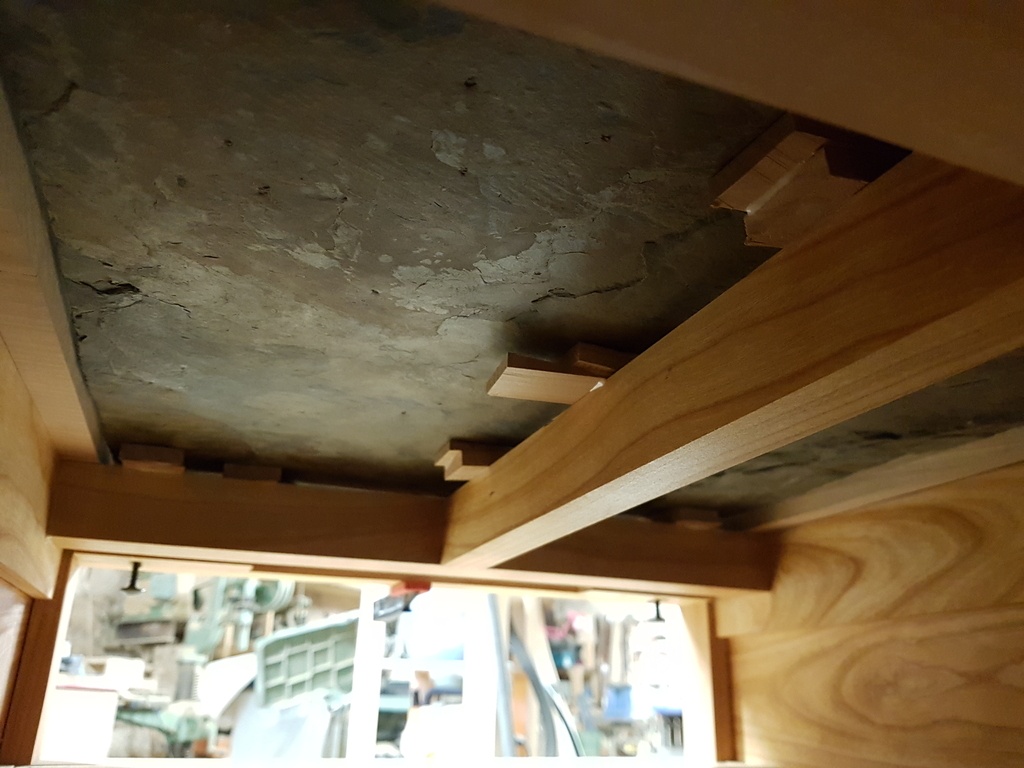

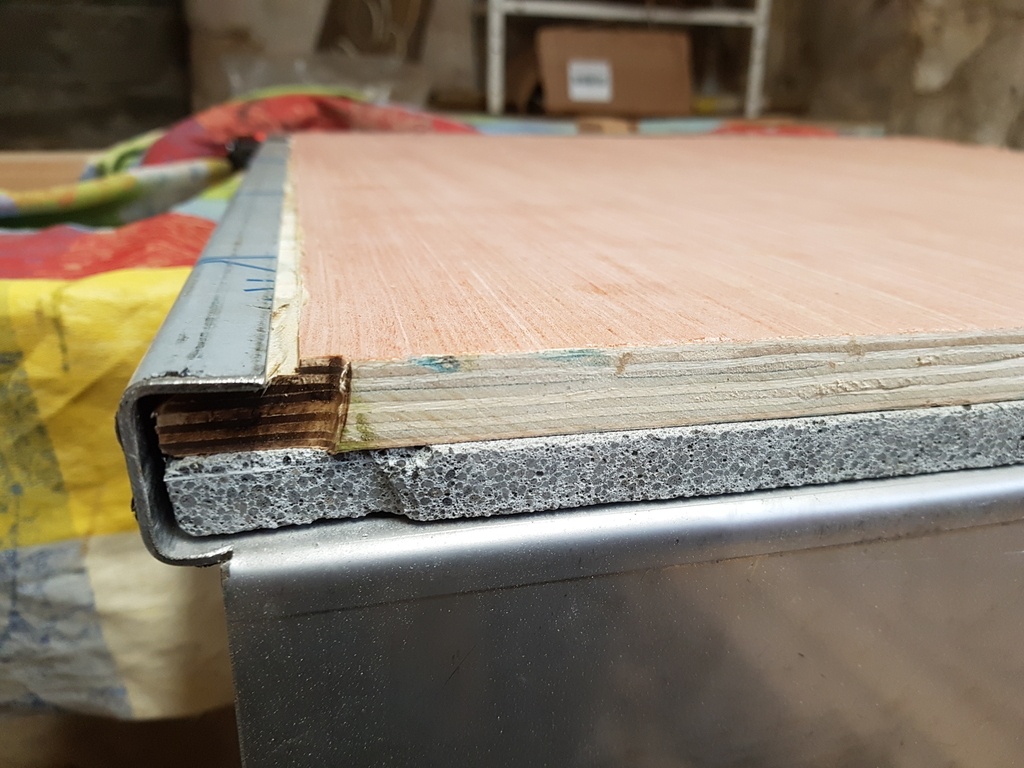

Découpe de l'âme du plateau qui supportera la crêpière à gaz : Une plaque de Fermacell puis une plaque de contre-plaqué.
Il faudra simplement que je mette quelques petites vis pour solidariser le contre-plaqué à l'inox, afin ensuite de pouvoir fixer le contreplaqué au meuble.

+

+

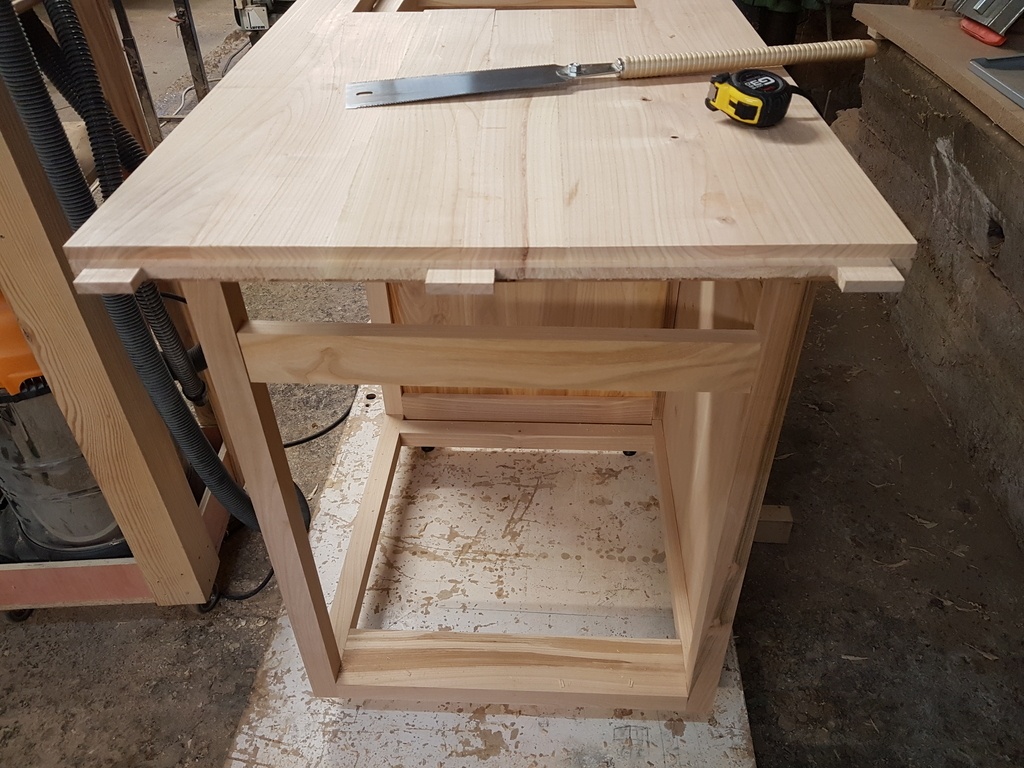

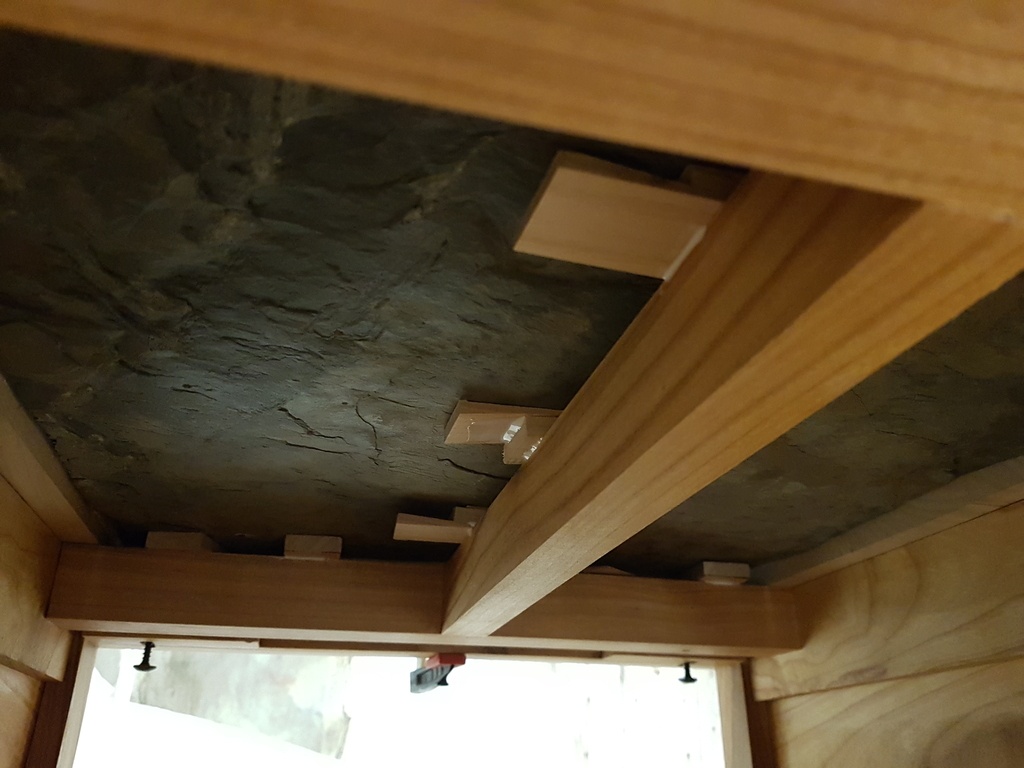

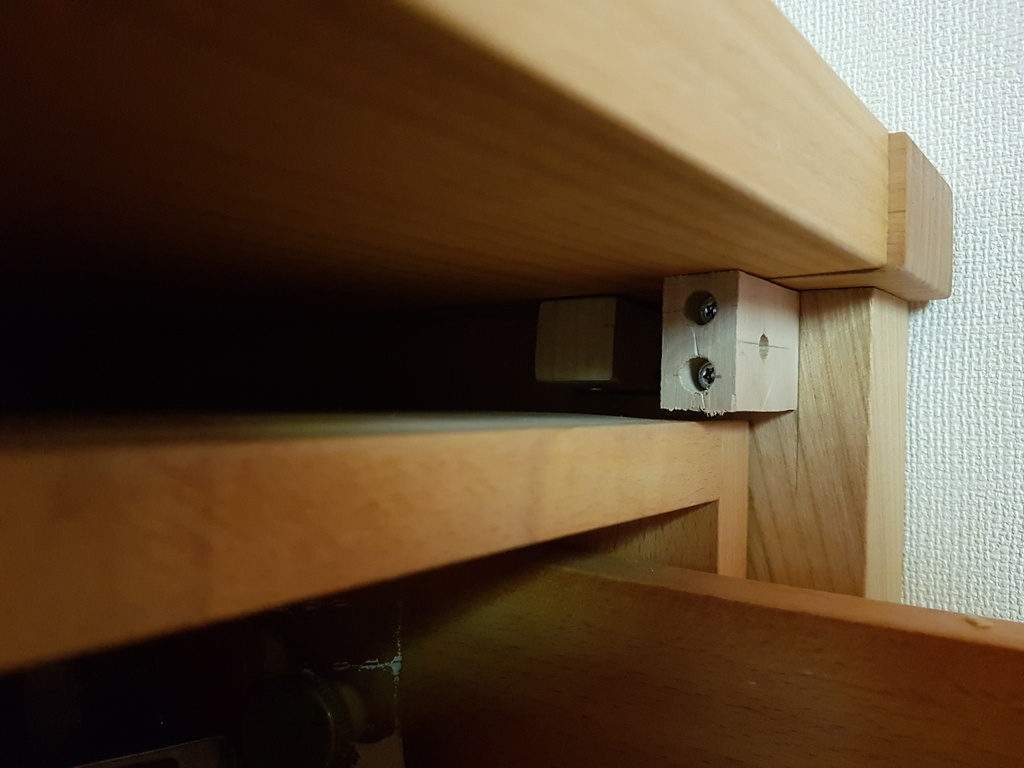

Usinage des mortaises pour les taquets de fixation du plateau aux endroits "simples".
Préparation des taquets.
Collage de la façade du tiroir.

Jeudi

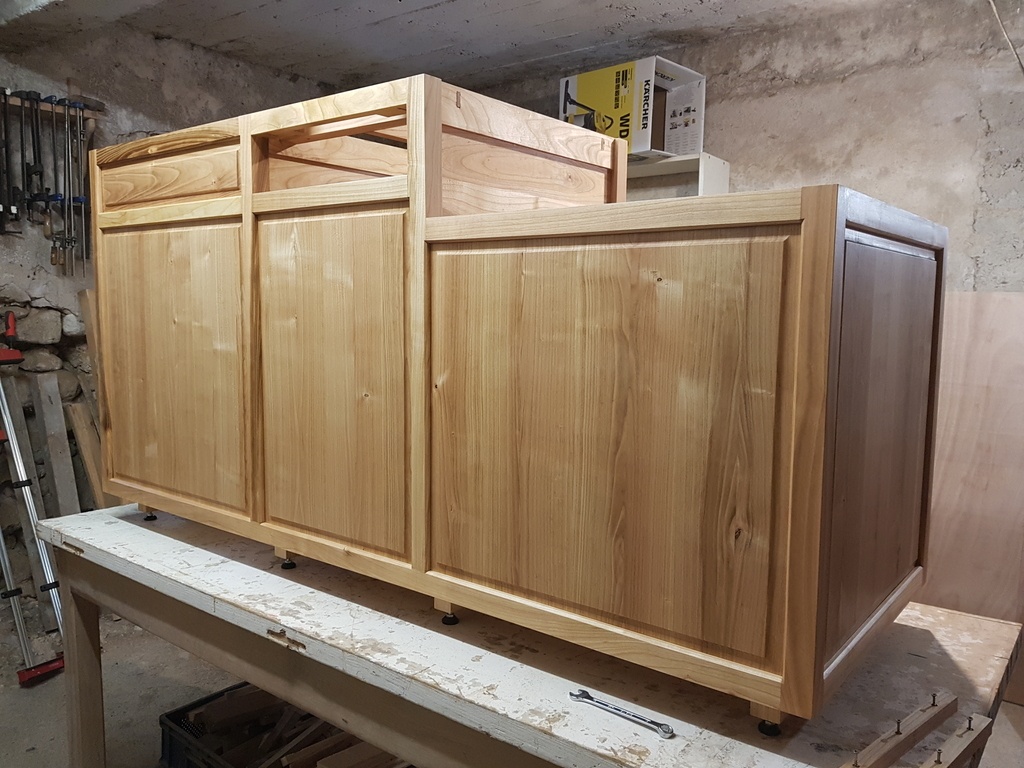

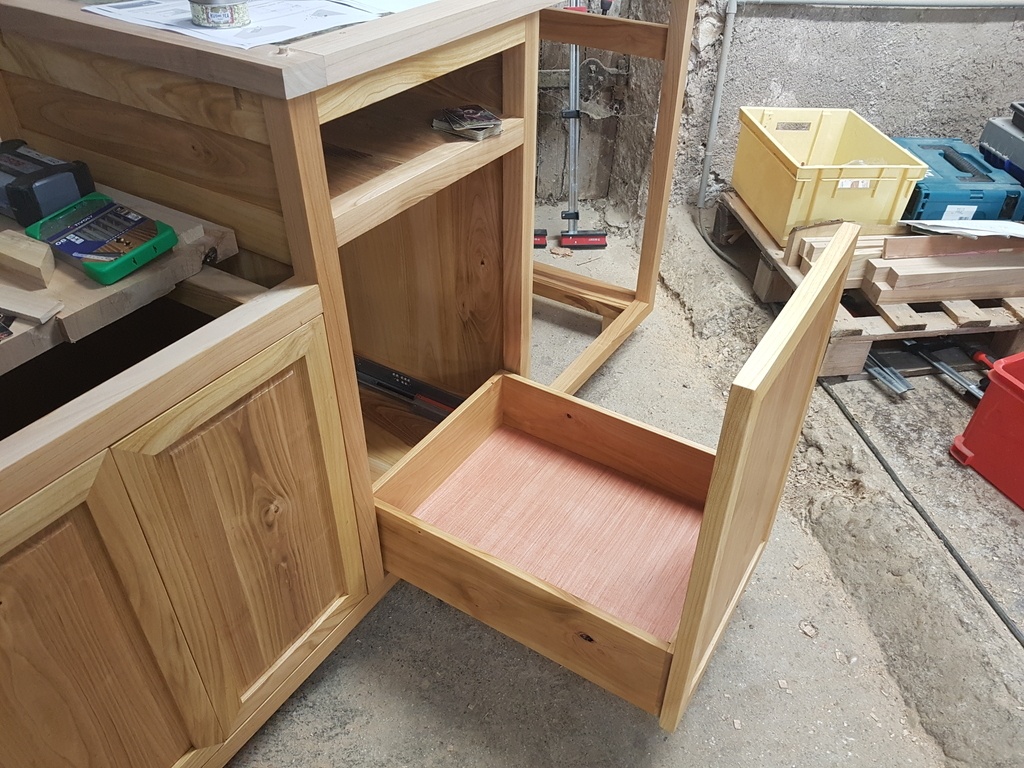

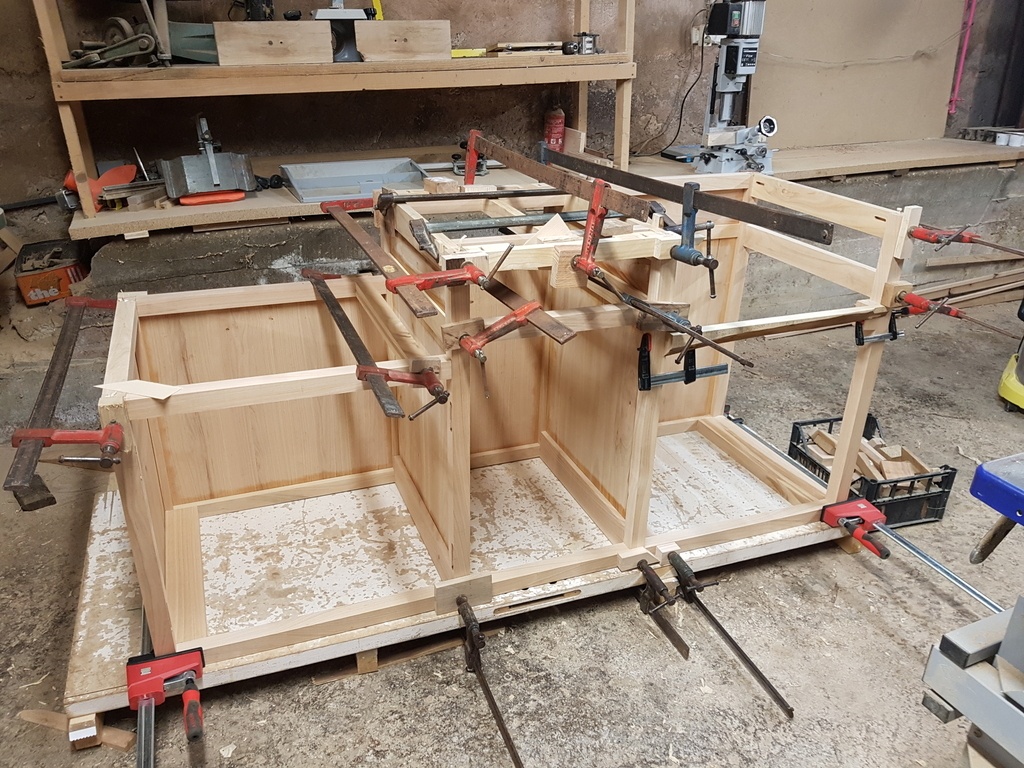

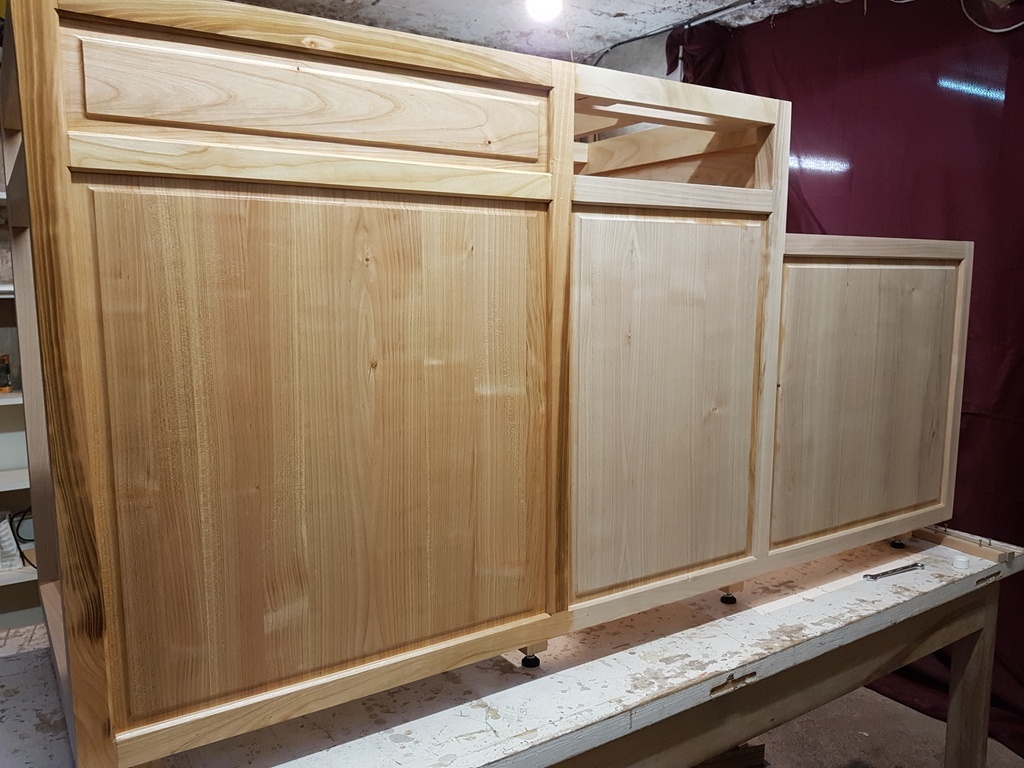

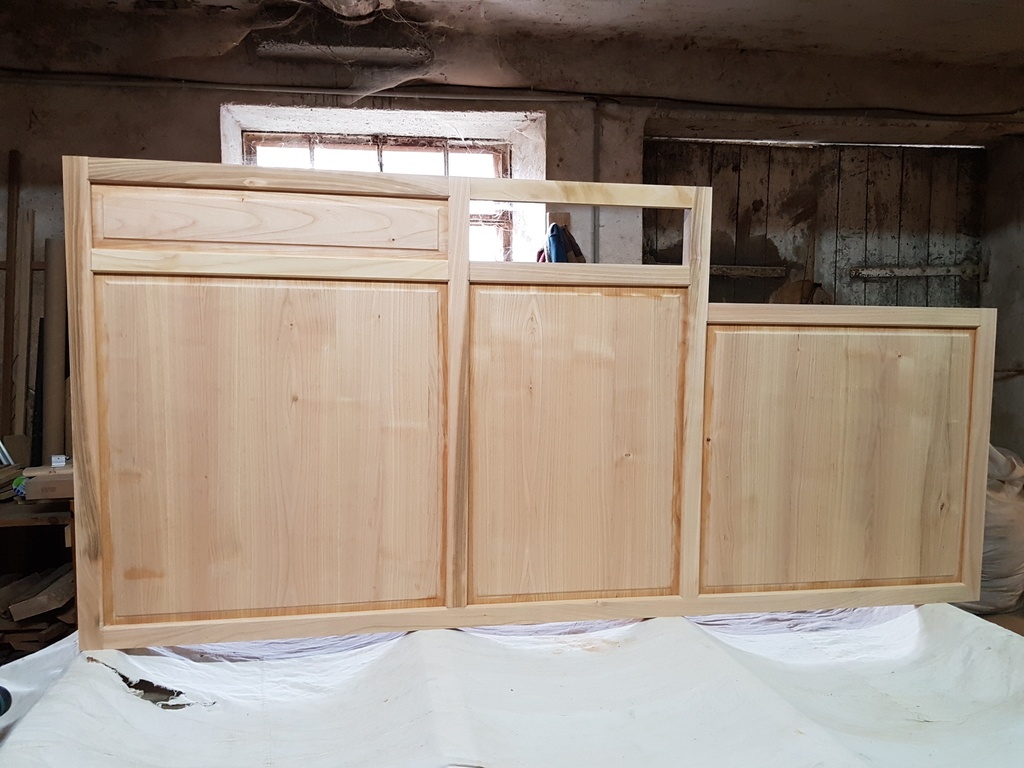

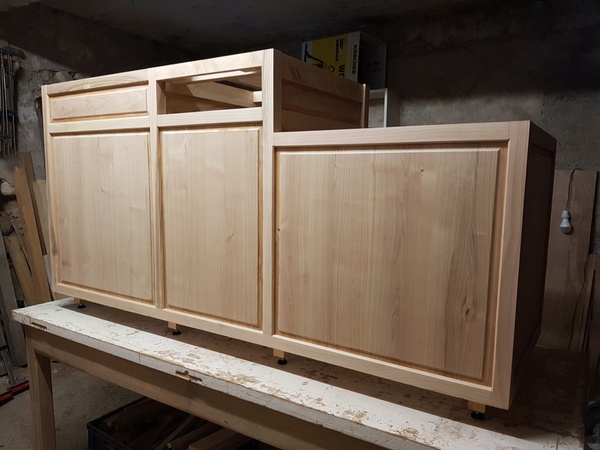

Collage de la "face" du meuble :

+

Modification de l'autre face afin d'épaissir une partie pour pouvoir y faire des trous oblongs pour la fixation du plateau, car à cet endroit, je n'ai pas la place de mettre des taquets de fixation classiques (à cause de l'ardoise).

+

Vendredi

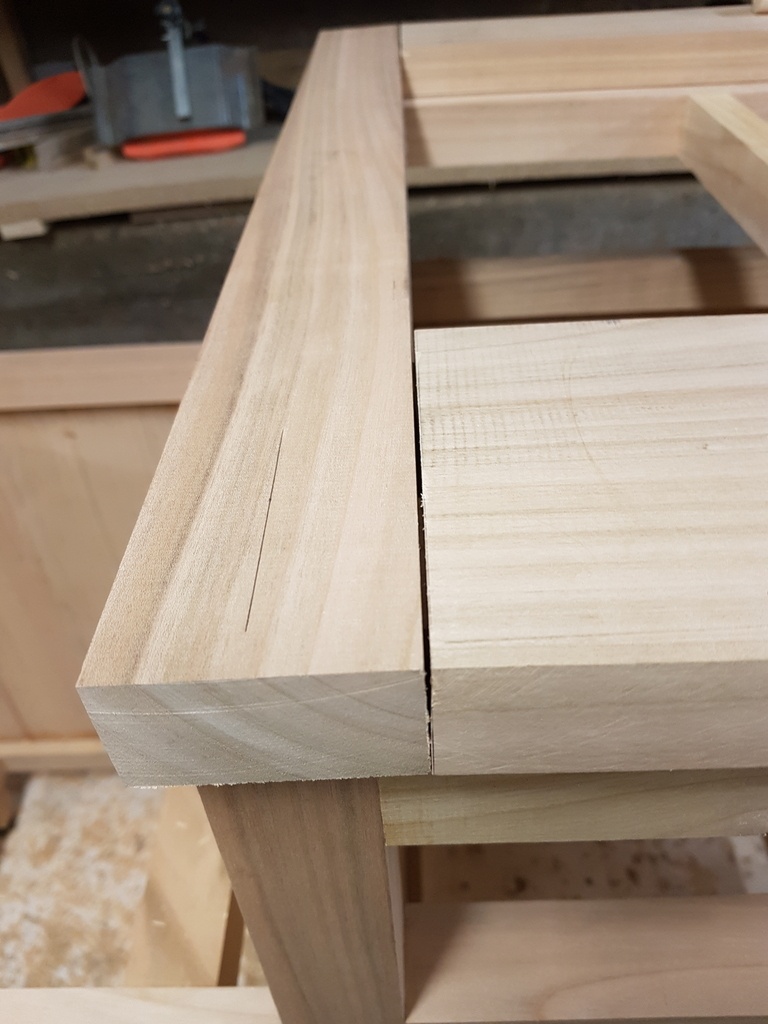

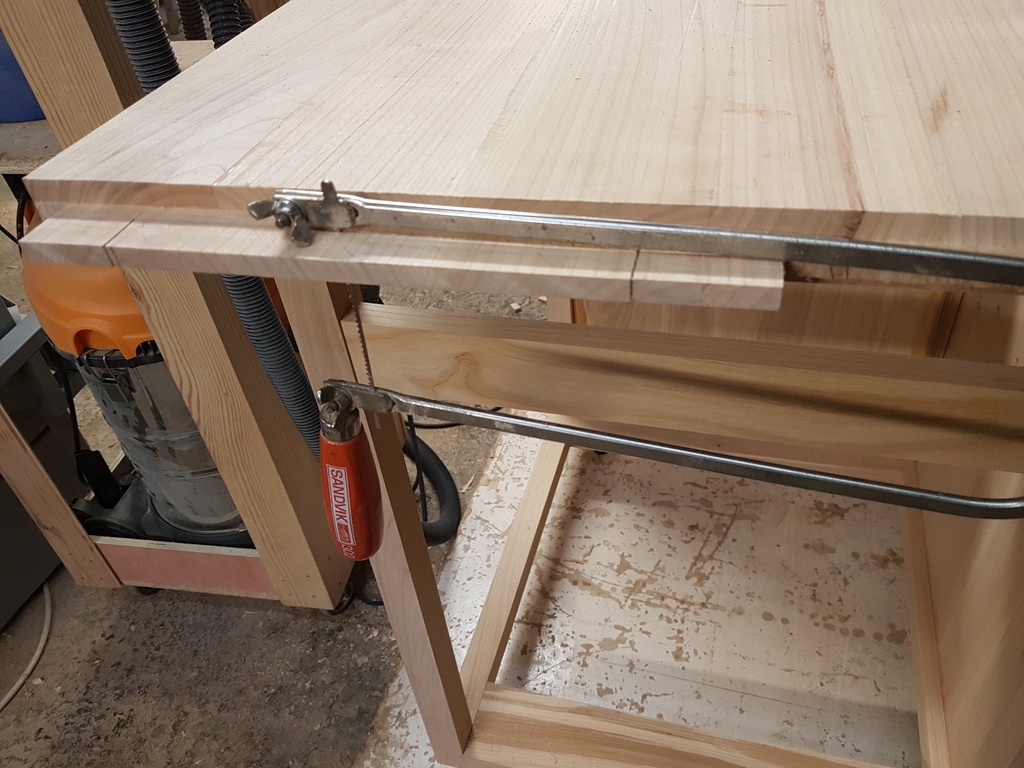

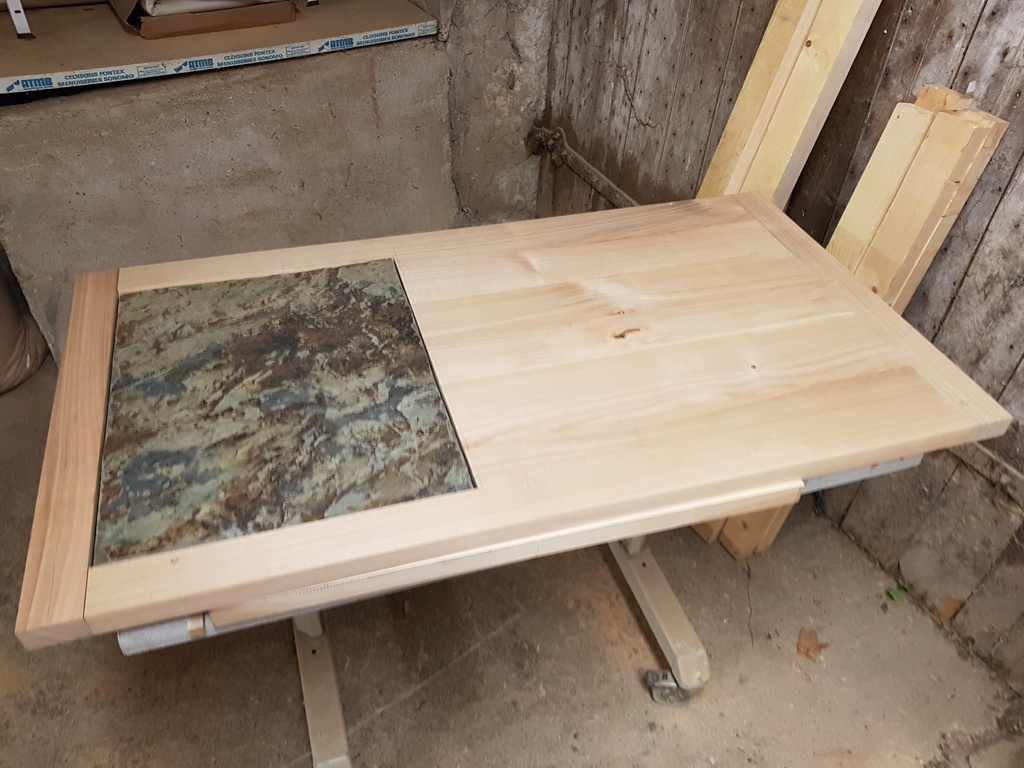

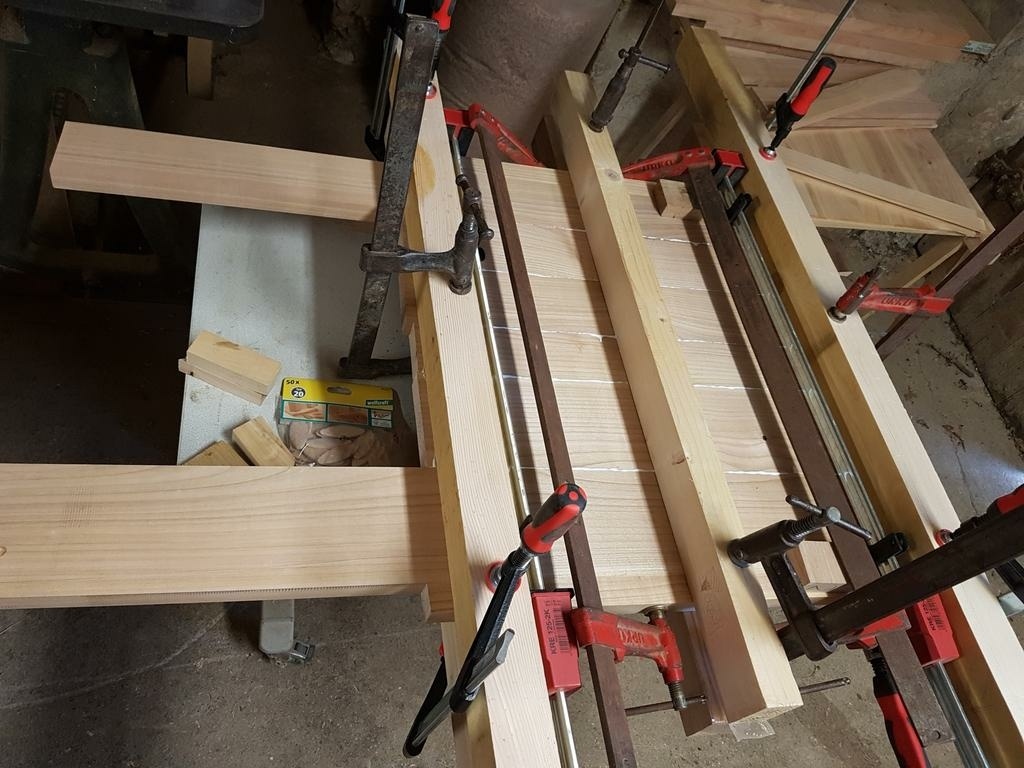

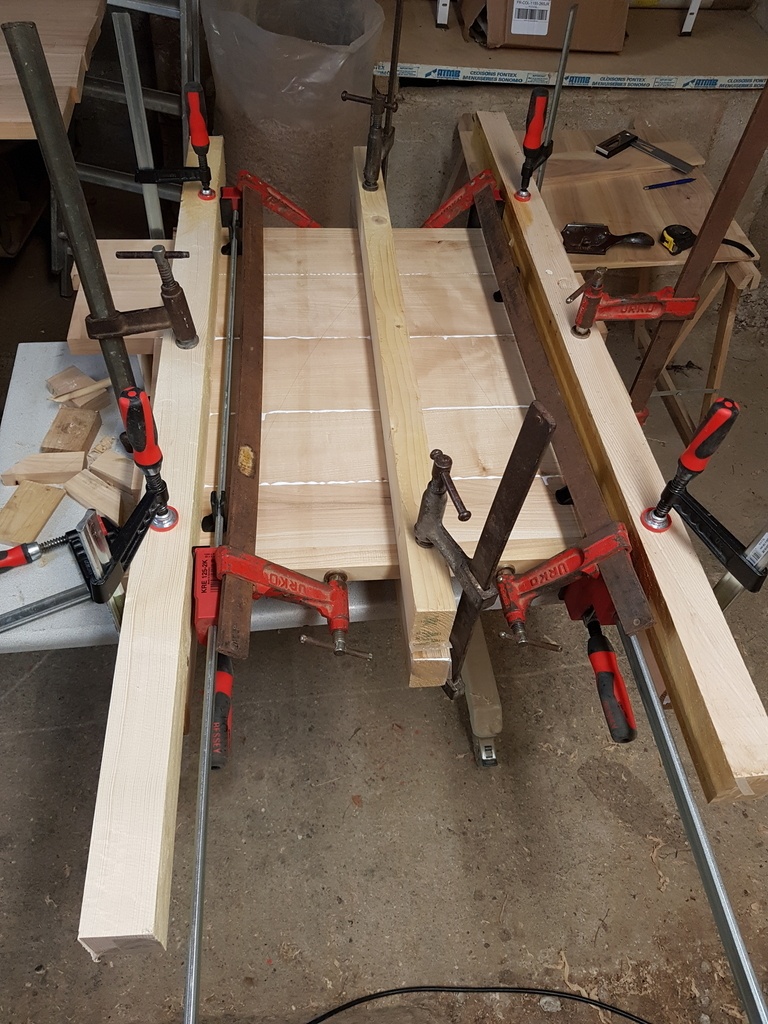

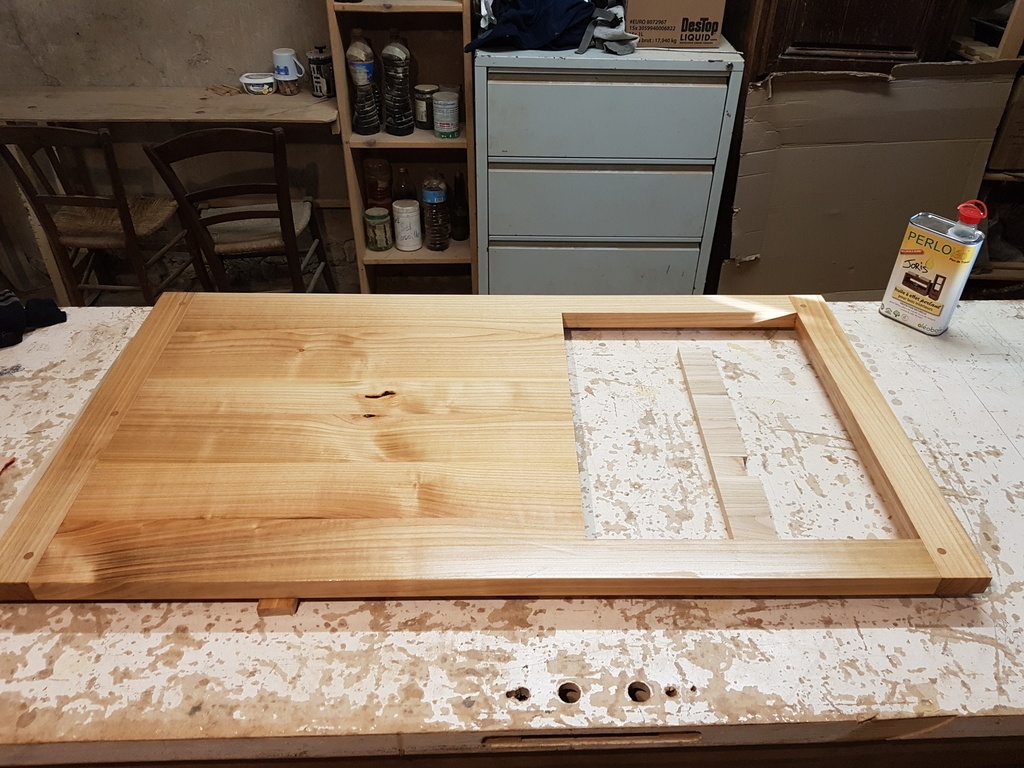

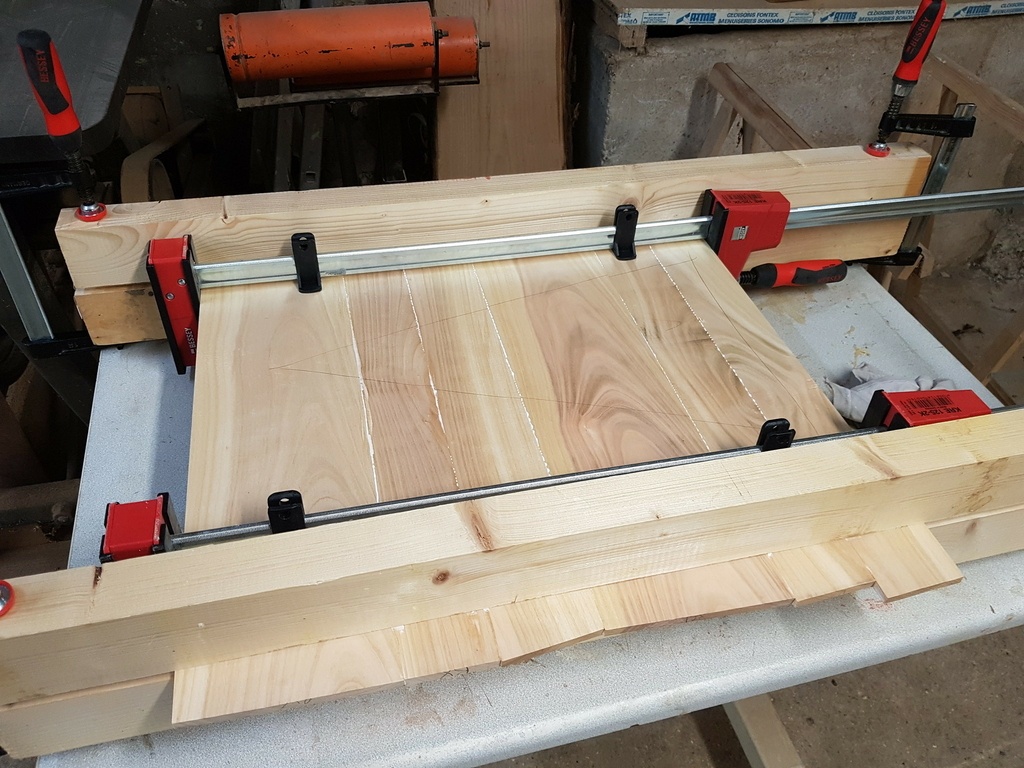

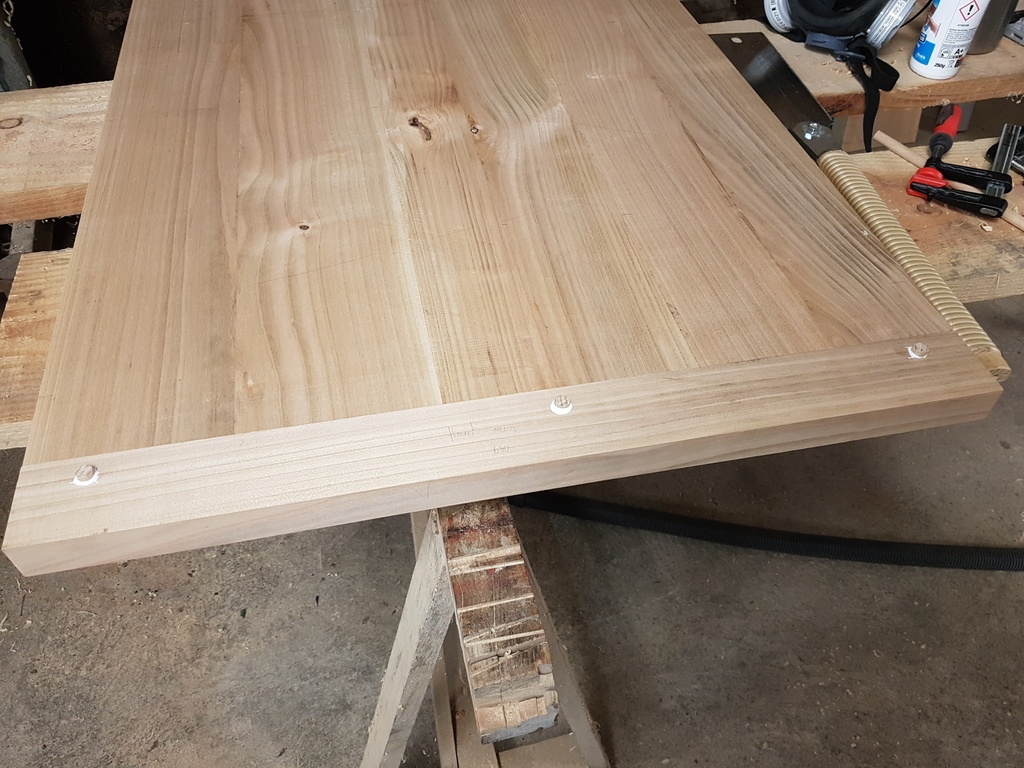

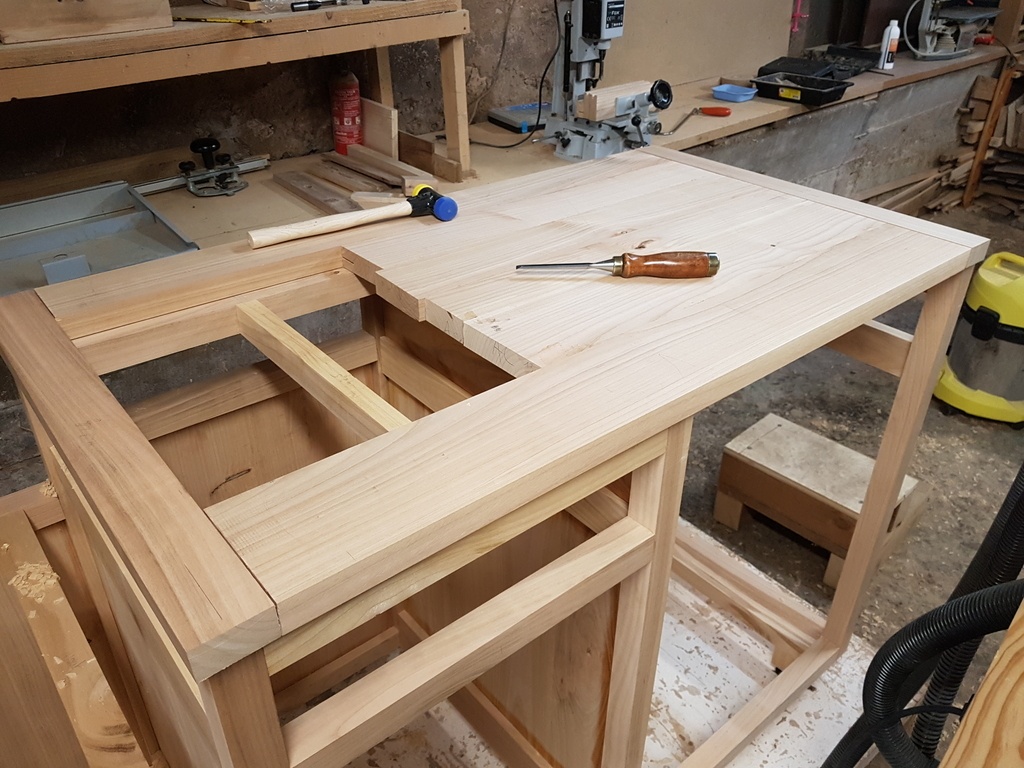

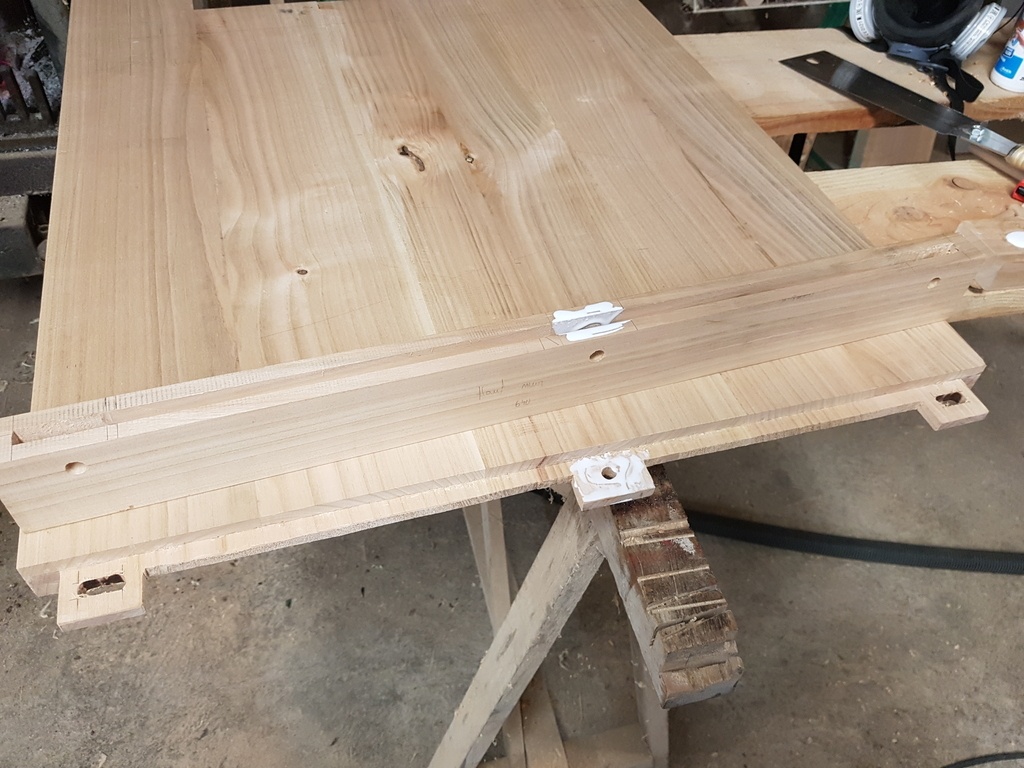

Collage du premier plateau supérieur (à l'aide de lamello).
C'était assez stressant :)
le plateau faisait la banane sous la force de serrage... j'ai du l'applatir avec des bastaings.

+

Réalisation des usinages sur les portes du placard pour accueillir les charnières.
J'ai eu un raté :

+

Débit/rabot/degau pour une traverse supplémentaire afin de mieux supporter l'ardoise.

Lundi

Fin de l'usinage pour les charnières des portes, j'avais un peu trop poussé la défonceuse la dernière fois, du coup j'ai recollé un morceau. pas sûr que la réparation tienne, car la vis sera proche de la petite fente qui reste... on verra !

Démoulage du collage du plateau principal, raclage de la colle.

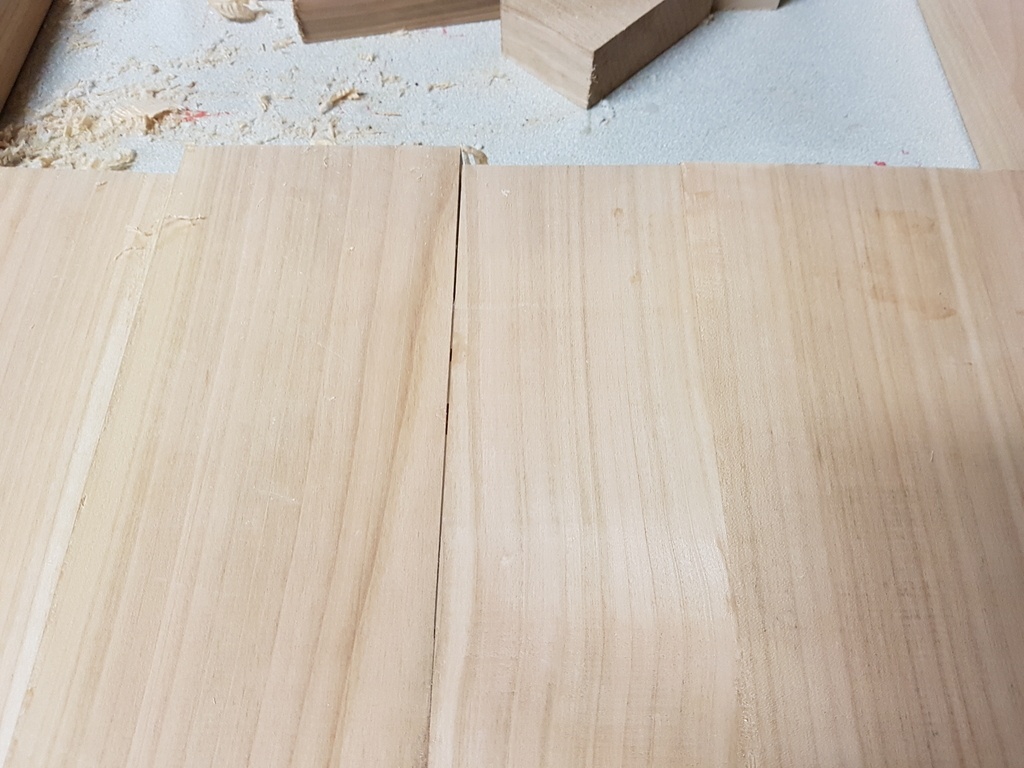

J'ai découvert après coup un jour entre deux planches. Mauvais rabotage.
Heureusement c'est le dessous !

Collage du second plateau.

+

+

+

+

Mardi

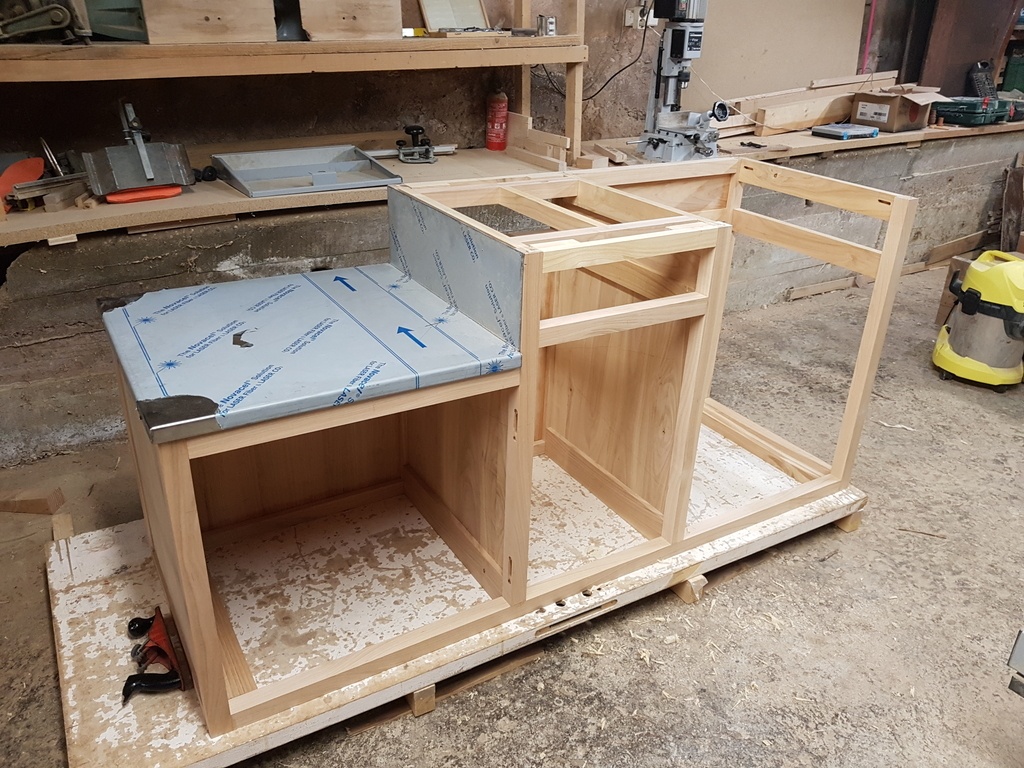

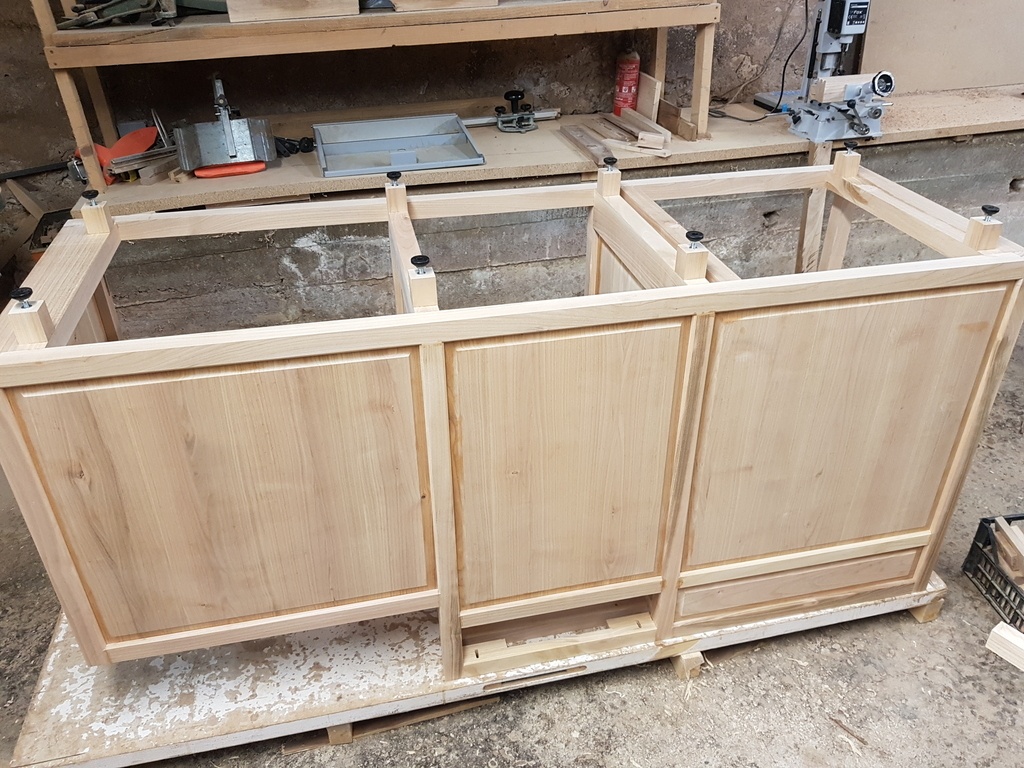

J'ai fait deux montages à blanc en ajustant par ci par là quelques épaulements/arrasements.

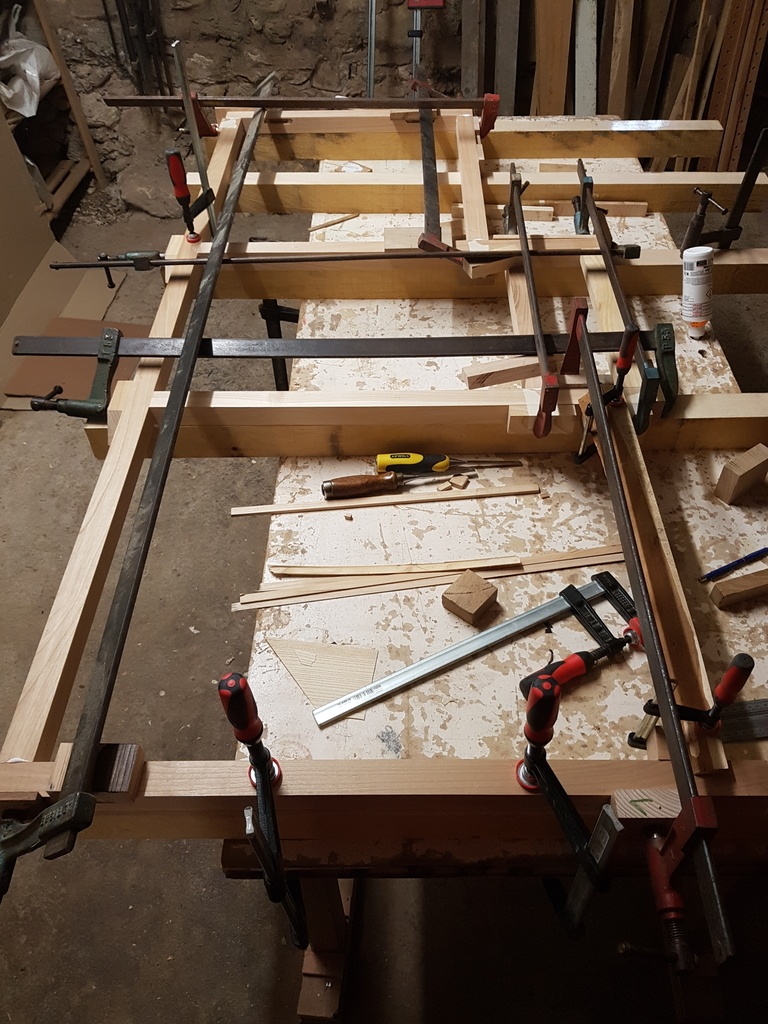

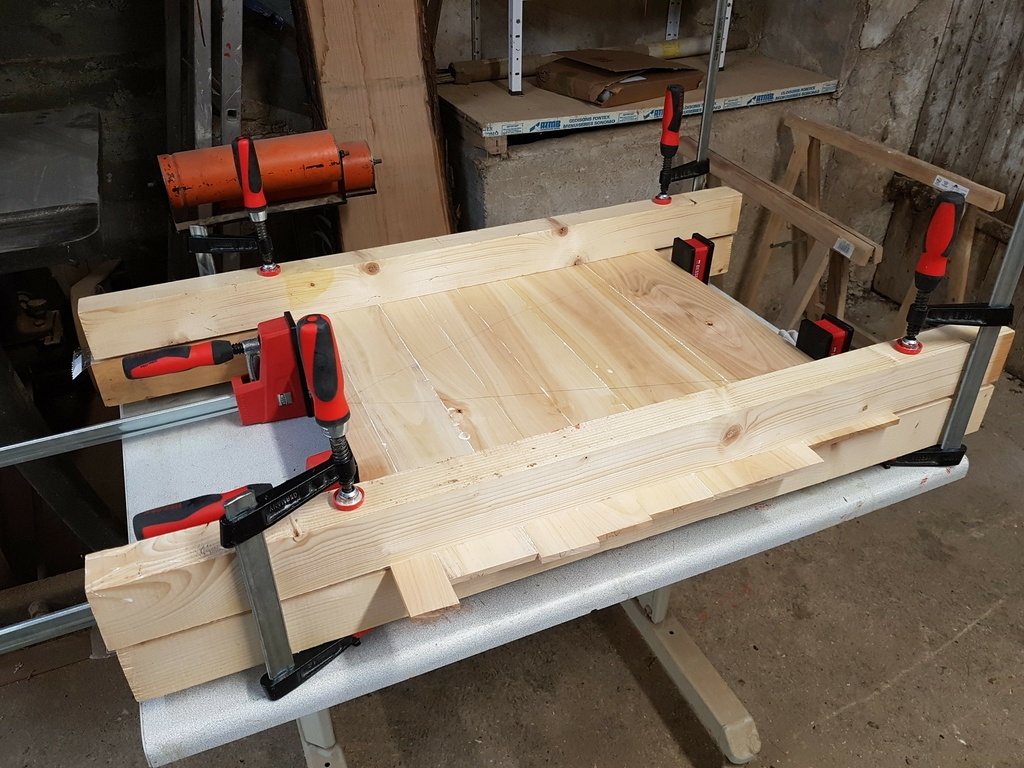

J'ai préparé l'emplacement de mon chantier de collage.

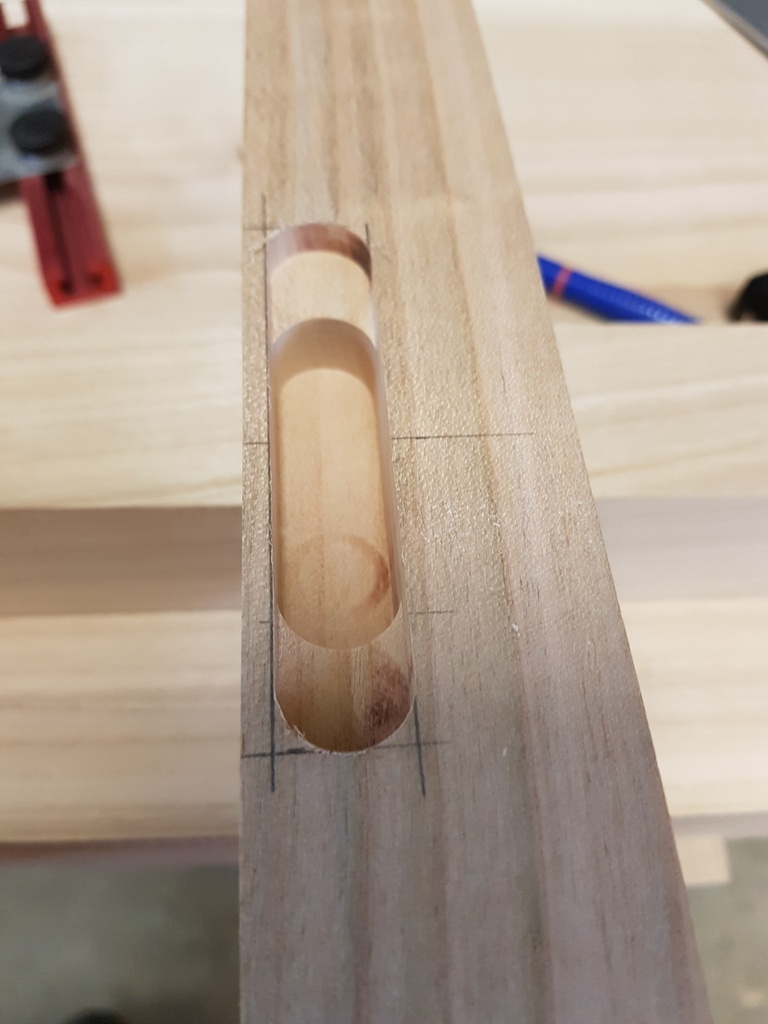

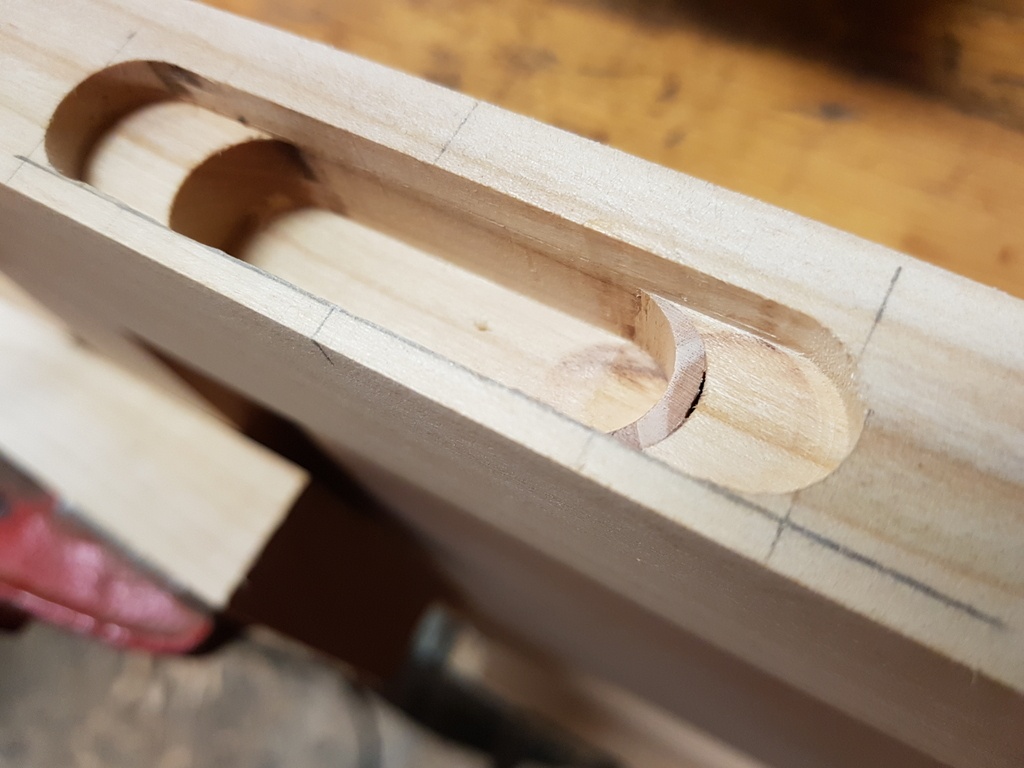

J'ai également réalisé les trous oblongs qui serviront pour la fixation du plateau, à un endroit où il n'y a pas de place pour des taquets.
J'ai terminé à la perceuse, car je n'ai pas de fraise de 6mm de diamètre et de 40mm de plongée :)

Réalisation des derniers chanfreins à la défonceuse.

+

+

+

Mercredi

1/2h de ponçage en passant.

Jeudi

Ponçage ponçage ponçage toute la matinée.

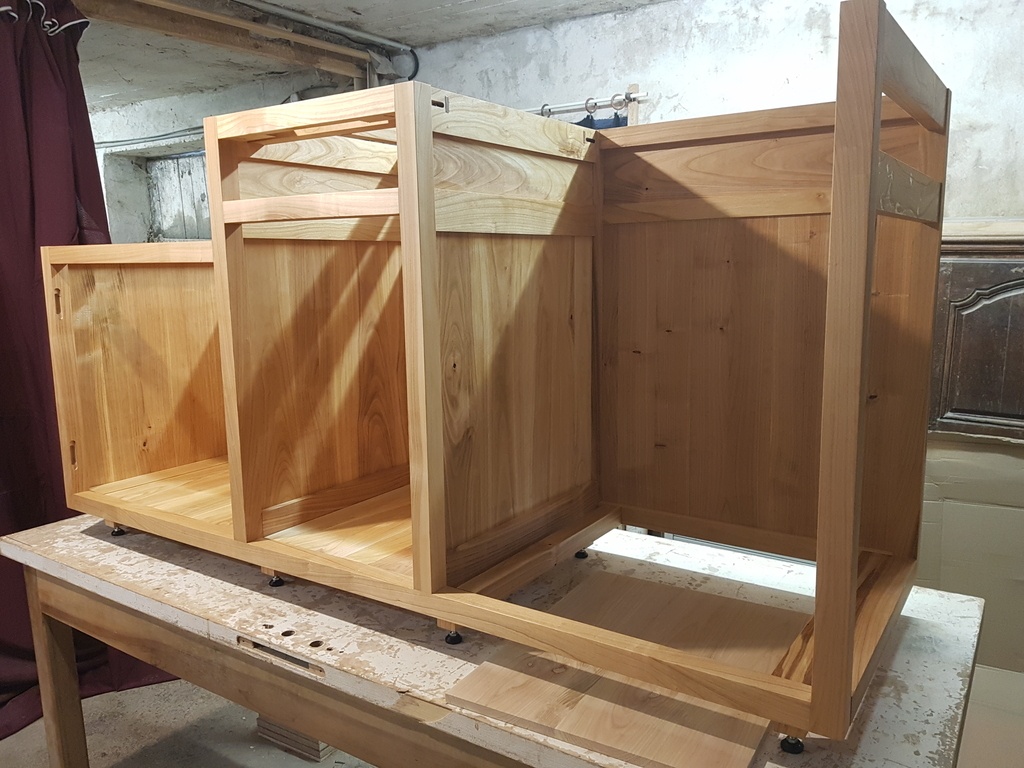

Collage des deux faces du meuble !
Pfiou je crois que j'ai dépassé le temps d'ouverture de la colle :/ mais bon j'espère que ça va tenir !
Y avait quand même une quarantaine de mortaises à encoller oO
Heureusement j'ai eu de l'aide de ma collègue ! merciiiii !

+

Vendredi

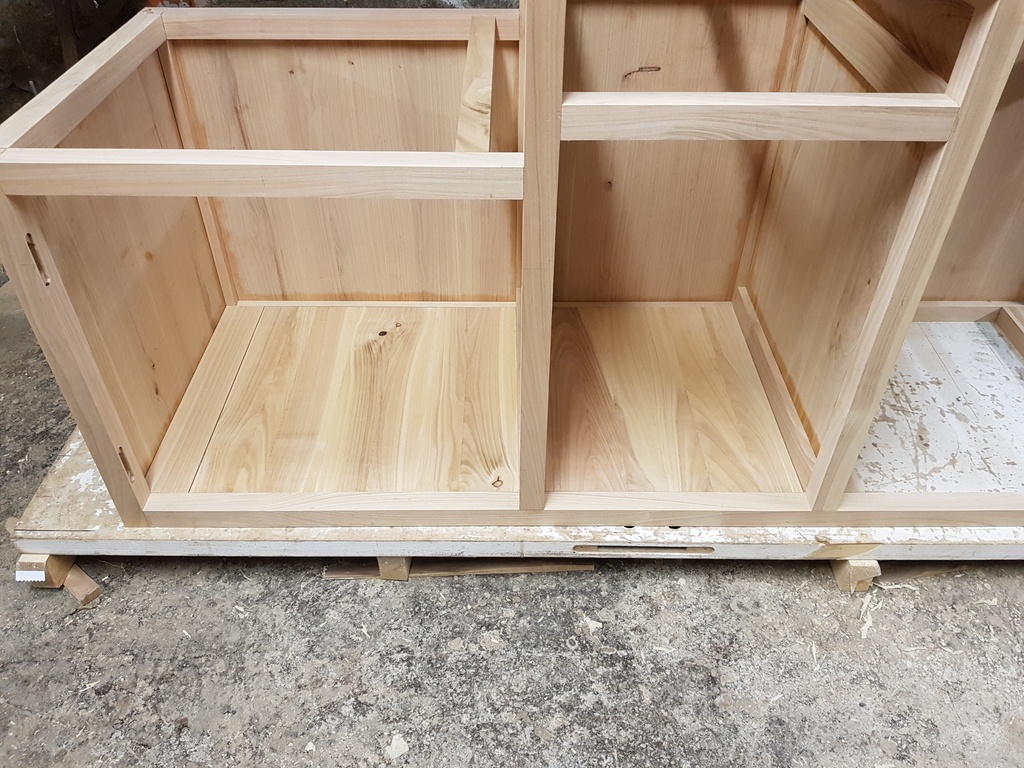

Démoulage du collage
Découpe des baguettes qui soutiendrons les différents "planchers".
Découpe des planchers à dimension.
Je vais avoir un petit soucis pour le plancher de la niche (partie centrale en haut) car le plancher ne rentre pas par le trou de la niche, je dois le passer par dessous.
Donc je vais devoir le rentrer, puis mettre en place les baguettes de bois à leurs place.

+

Lundi

Collage des pieds.
Mise à dimension extérieure du plateau principal.
Réalisation des mortaises des alaises du plateau principal.
Début de l'usinage des tenons/languettes du plateau principal.

+

+

+

Mardi

Fin de l'usinage des tenons/languettes du plateau principal.
J'ai commencé avec une fraise hélicoïdale vraiment morte... je crois que je vais devoir la changer :(
Du coup j'ai changé de fraise pour une neuve, et là magie, il neigeait de beaux copeaux :)
Mais j'ai oublié de déplacer mon guide, et j'ai perdu 3 mm dans l'affaire, car la nouvelle fraise avait un plus gros diamètre.
Rien de grave car le second plateau pourra rattraper celà.

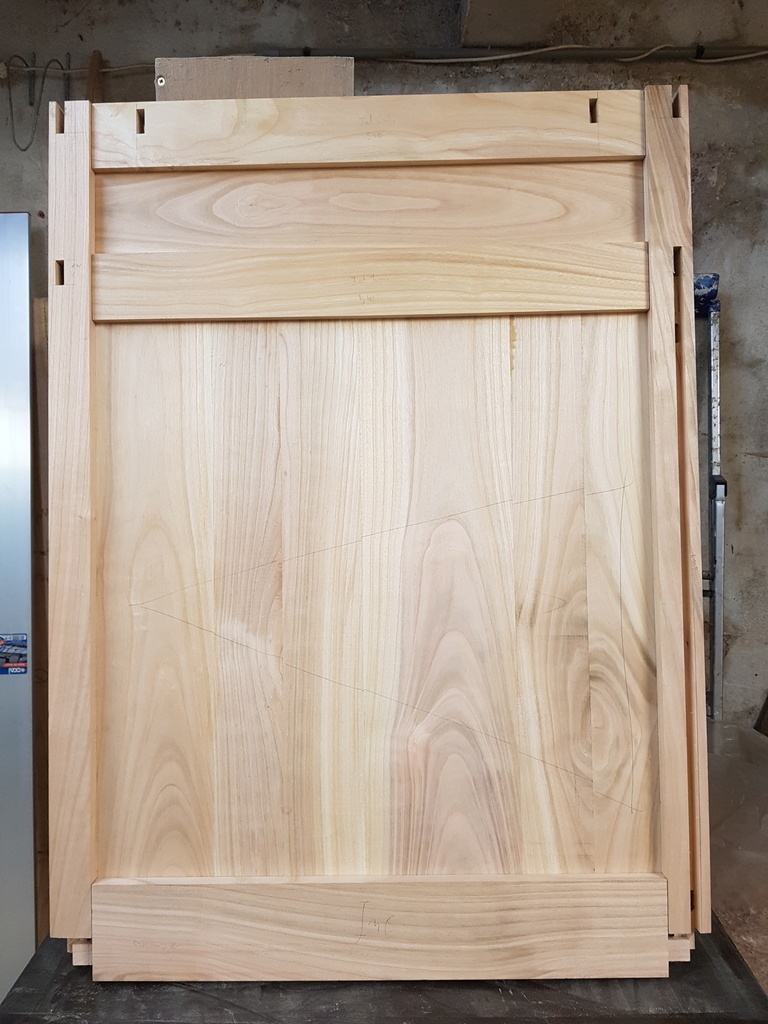

Par contre je me suis retrouvé avec des alaises penchées :(
Est-ce que les tenons sont tordus ? ou alors ce sont les mortaises ?

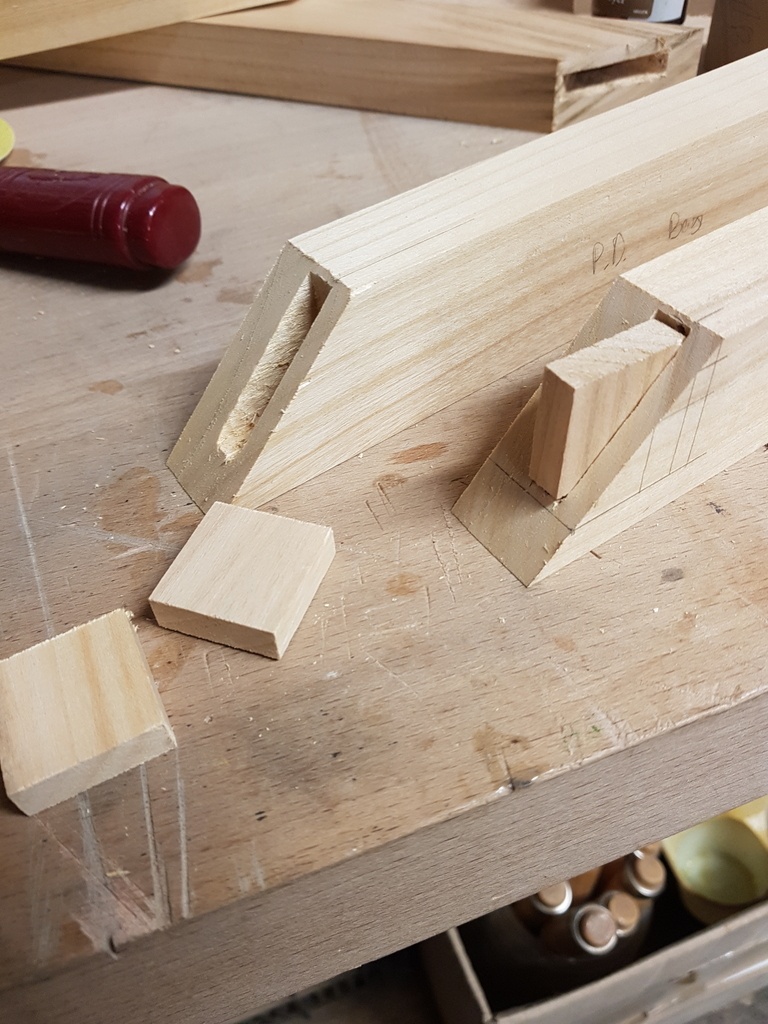

J'ai commencé à reprendre les mortaises au cieau à bois avec une cale d'épaisseur.

+

+

+

+

+

Jeudi

J'ai terminé la reprise d'une des alaises du plateau (j'ai rogné les tenons en plus de la reprise des mortaises).
J'ai percé les trous pour les chevilles (légèrement à la tire).

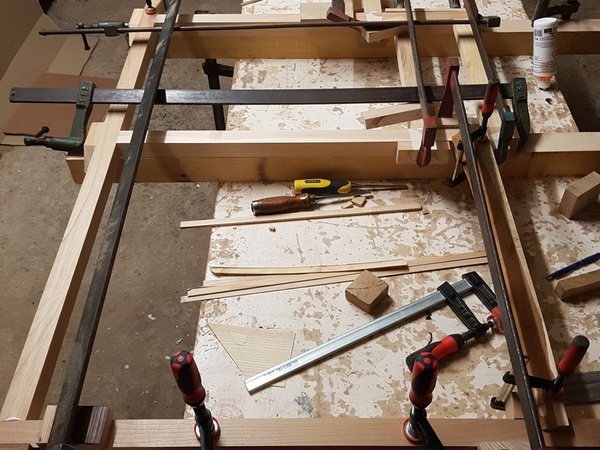

Puis ssemblage (collage du tenon central + collage des chevilles uniquement sur les côtés)
J'ai utilisé de la baguette de hêtre du commerce en 10mm.
Fixation des tasseaux pour le support des planchers.

+

+

Vendredi

Ponçage des planchers et début du ponçage des faces.

Lundi

Ponçage final des faces du meuble

Mardi

Suite ponçage, peaufinage, etc...

+

Mercredi

Huilage rubio transparent du corp du meuble.

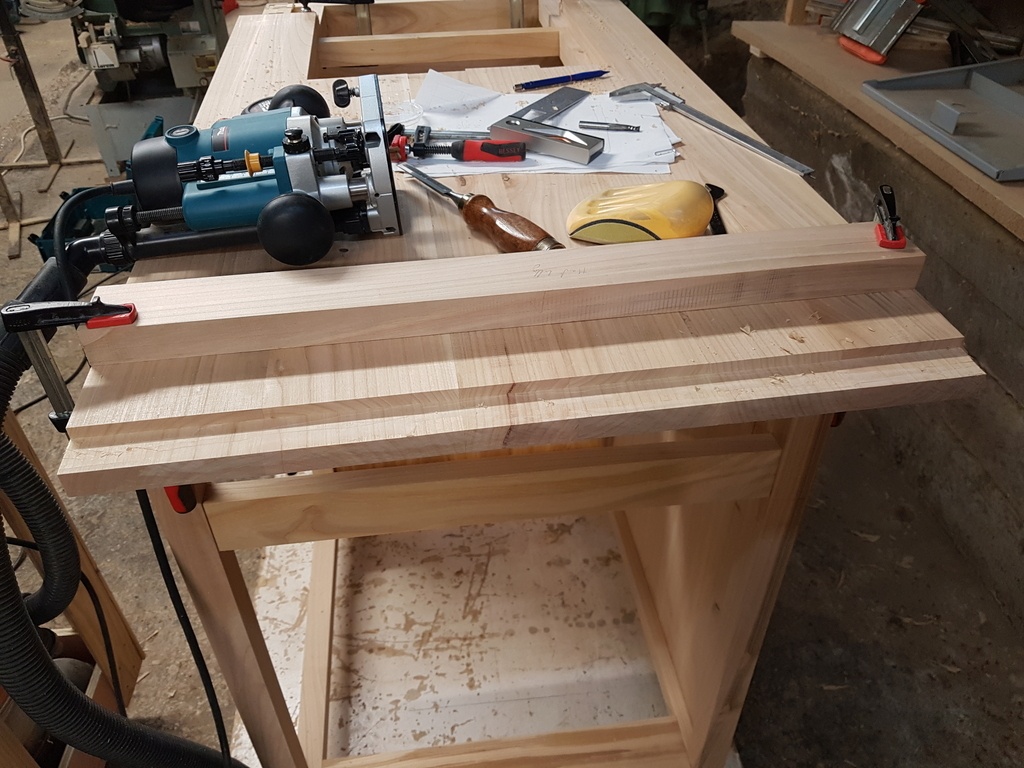

Découpe de l'intérieur du plateau pour la place de l'ardoise à la scie circulaire électro portative + retouche de l'ardoise à la meuleuse pour la rendre un peu plus rectangle.

+

+

+

+

+

+

+

Jeudi

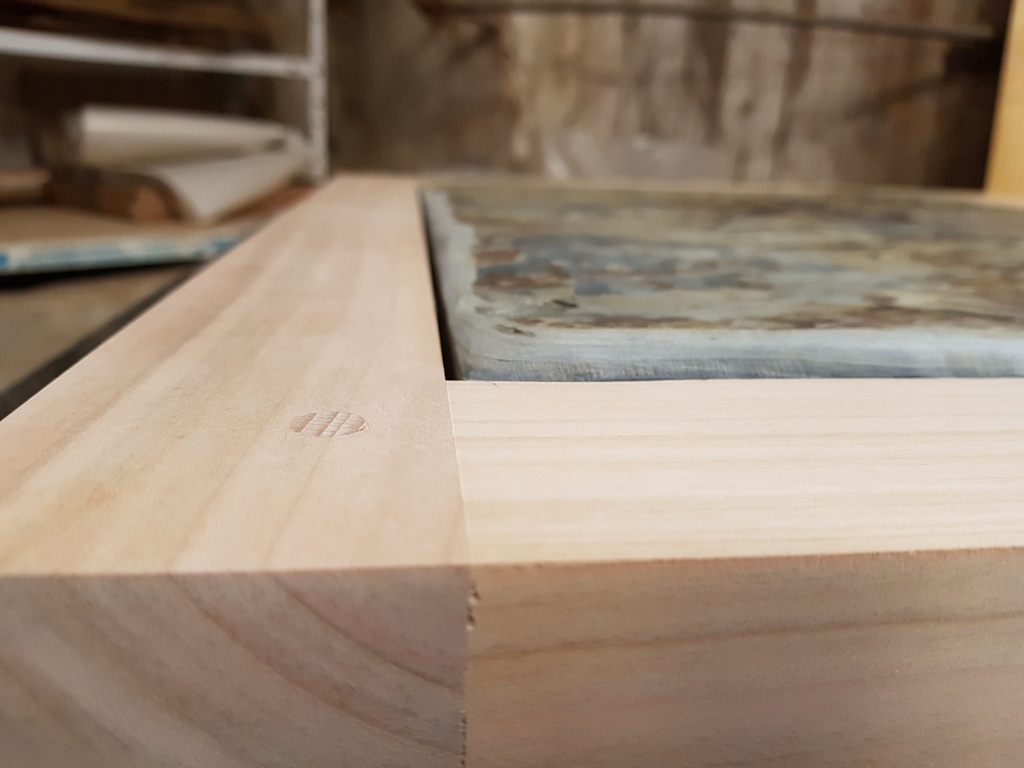

Chevillage à la tire de l'alaise côté ardoise.

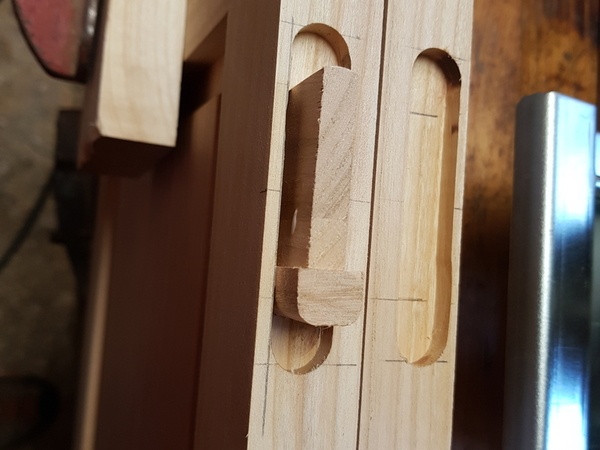

J'ai voulu boucher une rainure inutile après avoir chevillé... mal m'en a pris. j'ai cassé un tenon... :(
Je l'ai donc recollé en rajoutant un morceau derrière car la mortaise était assez profonde, en espérant que ça tienne dans le temps!

+

+

Vendredi

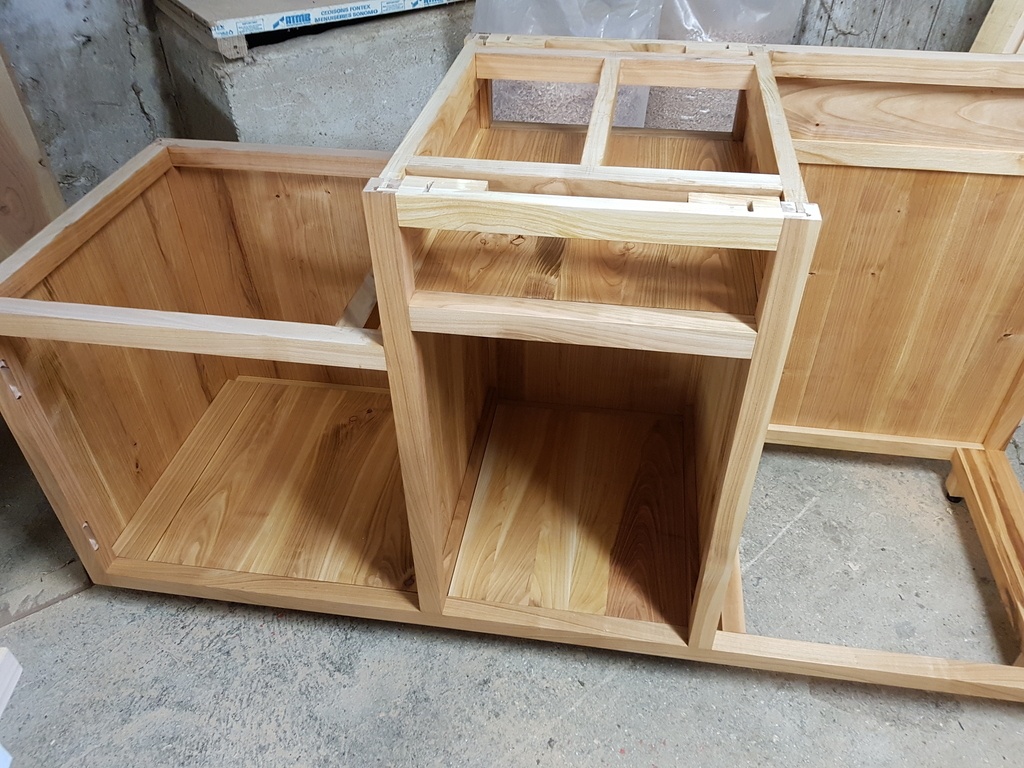

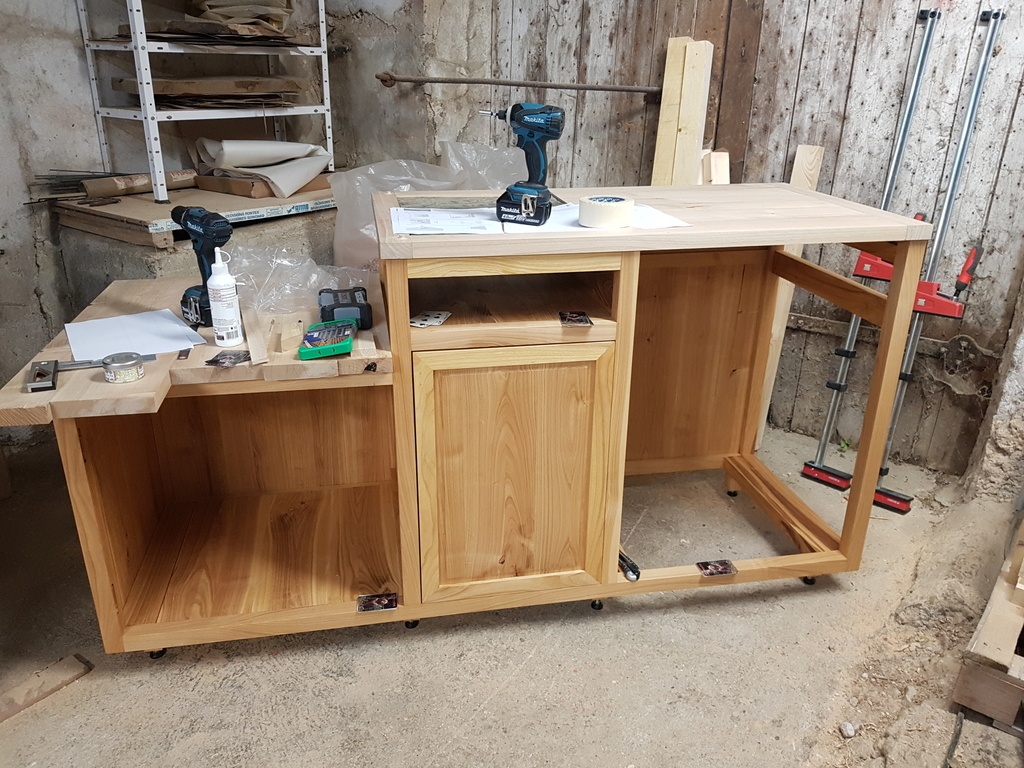

Fixation du plancher de la niche.
Je n'avais pas spécialement réfléchi au passage du plancher par l'ouverture de la niche et comme le plancher est un peu plus large que l'ouverture... ça ne passe pas, même en diagonale.
J'ai donc du le rentrer par dessous, et fixer les tasseaux de support après coup.

Re-chevillage de l'alaise côté ardoise du plateau.

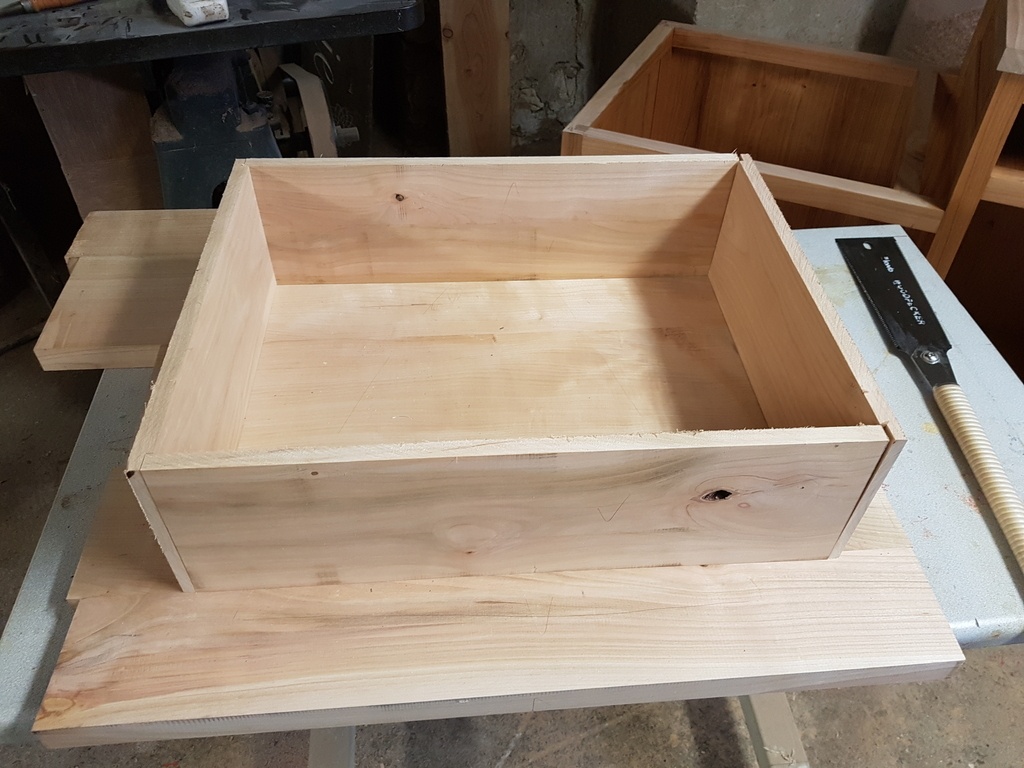

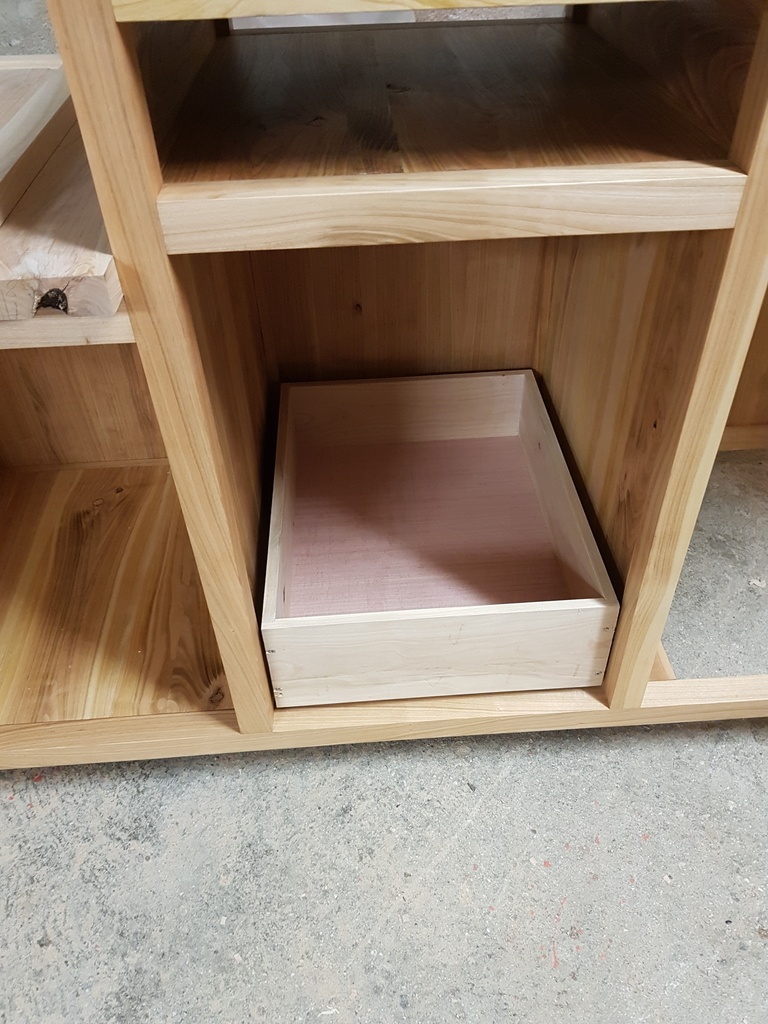

Usinage du caisson du tiroir (côté en massif et fond en CP), assemblage des côtés feuillure/colle/vis.
Et rainure pour le fond.

+

+

+

+

+

Bon les fêtes et les vacances auront eu raison de ma ponctualité !
Et de la précision des heures passées sur le projet !

Voici ce que j'ai réalisé dans le désordre :

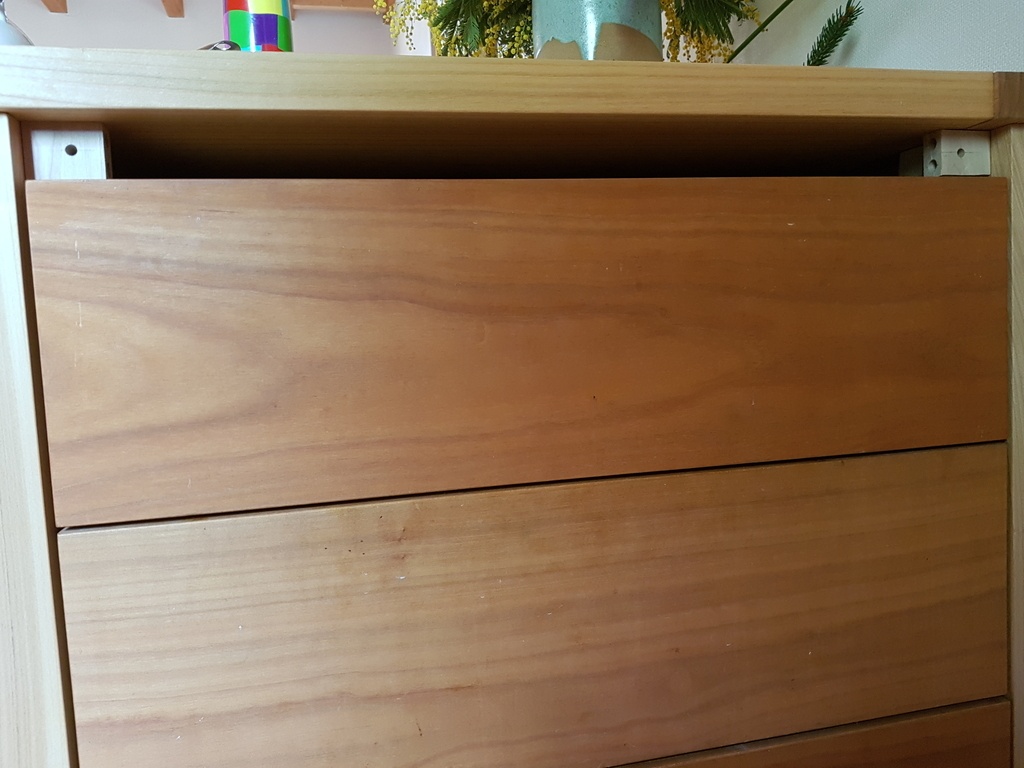

Ponçage huilage façade tiroir + caisson tiroir.
Fixation glissières de tiroir, fixation façade.

+

+

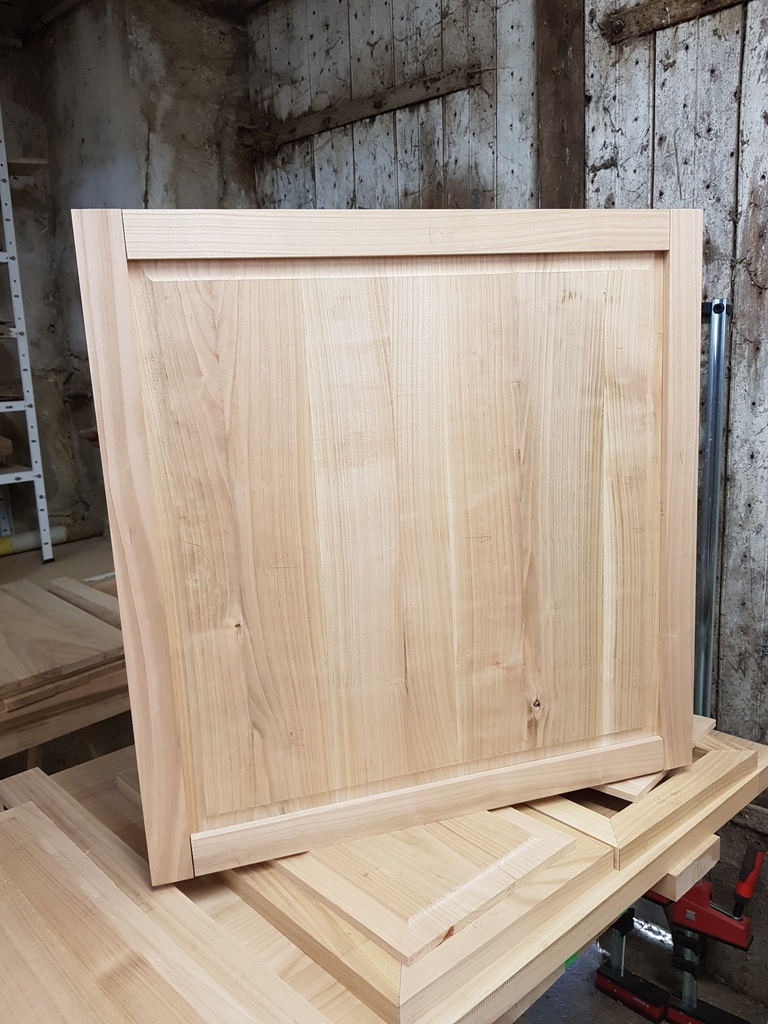

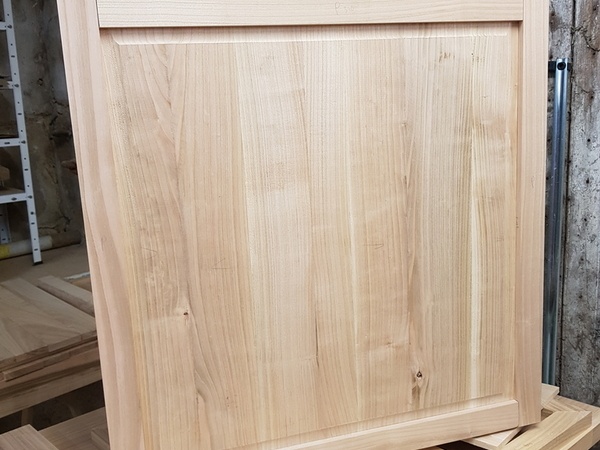

Ponçage/huilage portes placard, mauvais réglage...
La fermeture est bloquée (l'épaisseur de la porte et le pivot font que les deux portes se touchent juste avant de fermer.
J'ai finalement enlevé un peu de gras sur les portes comme ceci (un biseau quoi)

+

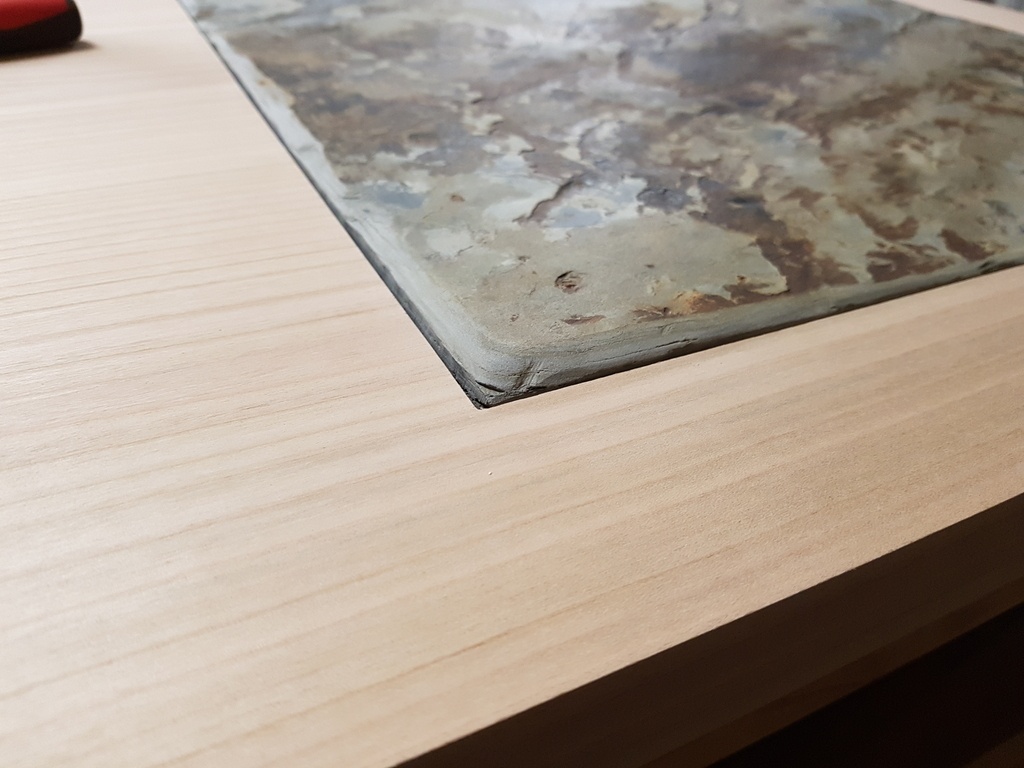

Dimmensionnement, cassage des arrêtes de l'ardoise à la meuleuse.

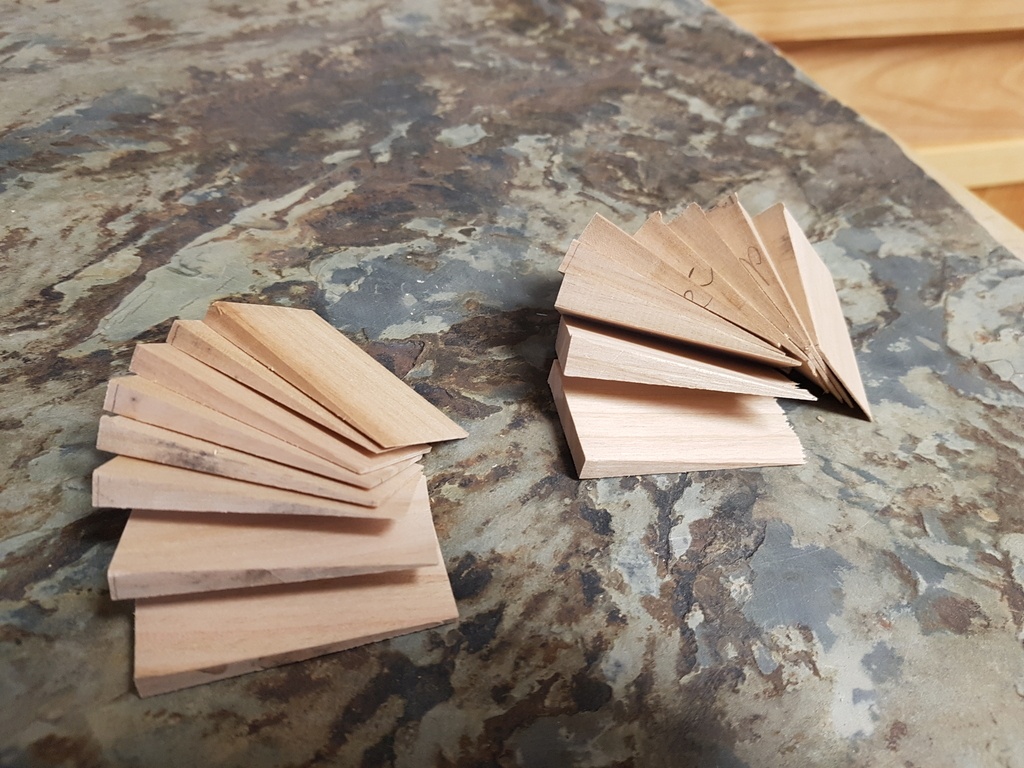

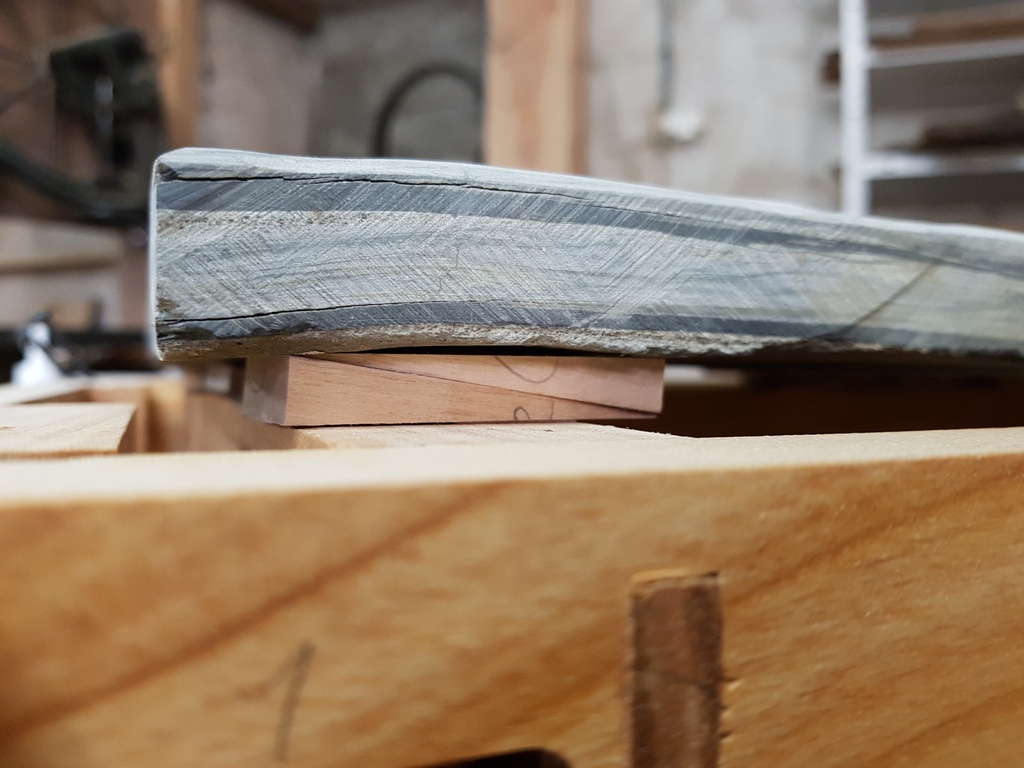

Et mise en place avec des coins collés.

+

+

+

+

+

+

+

+

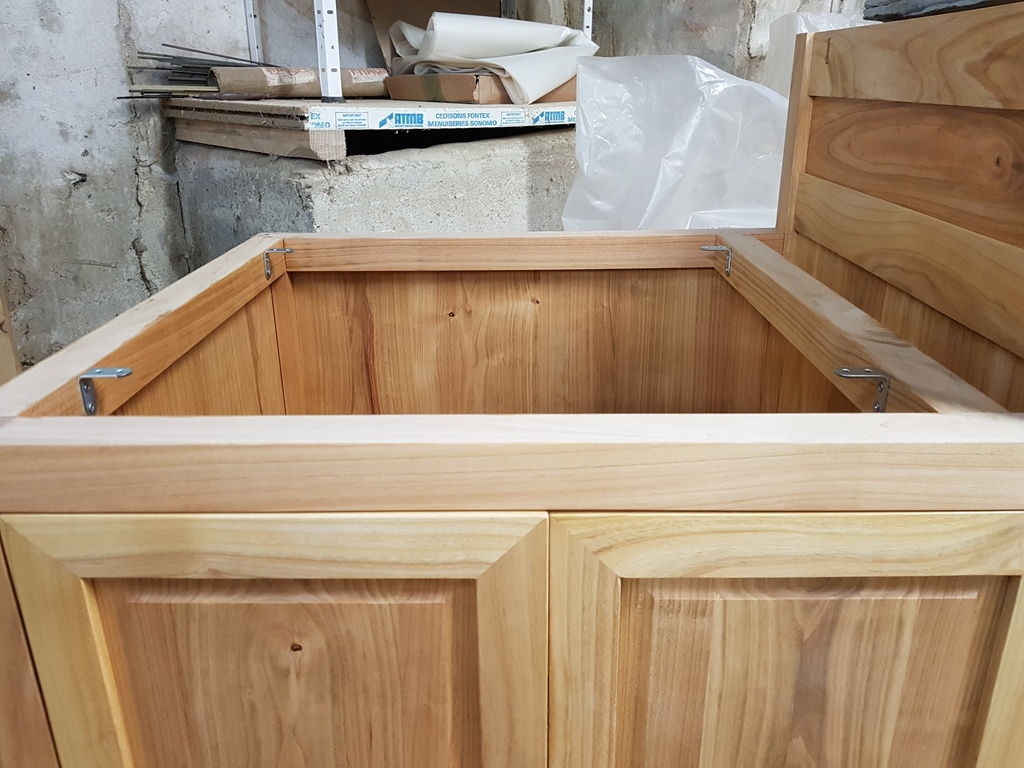

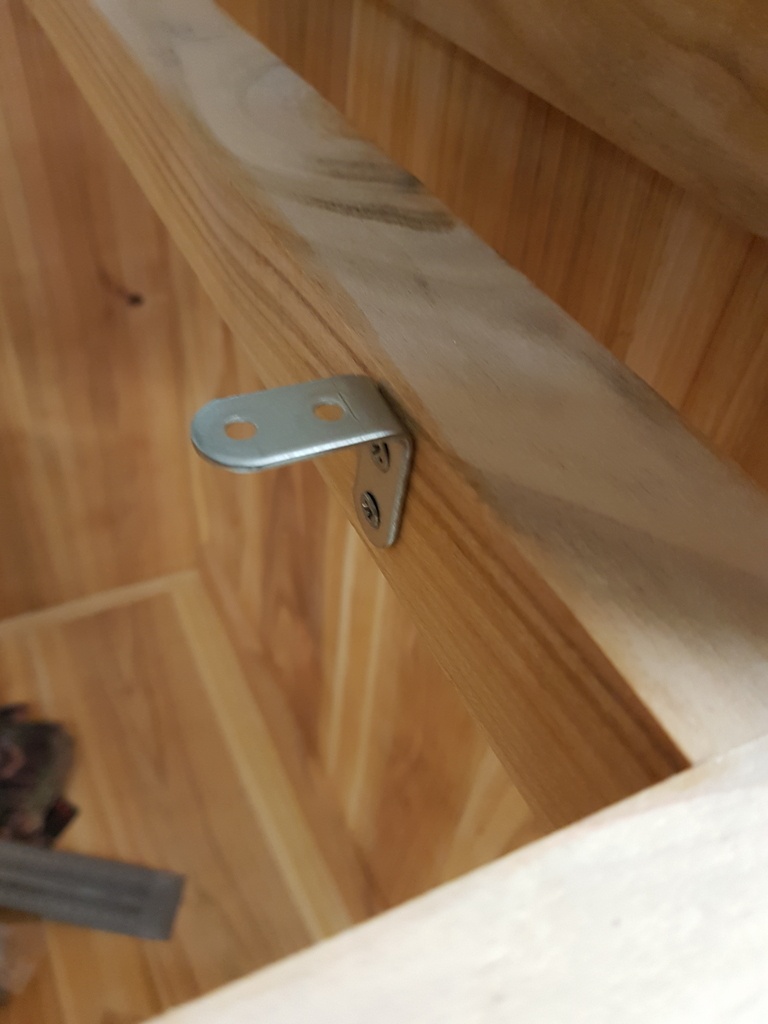

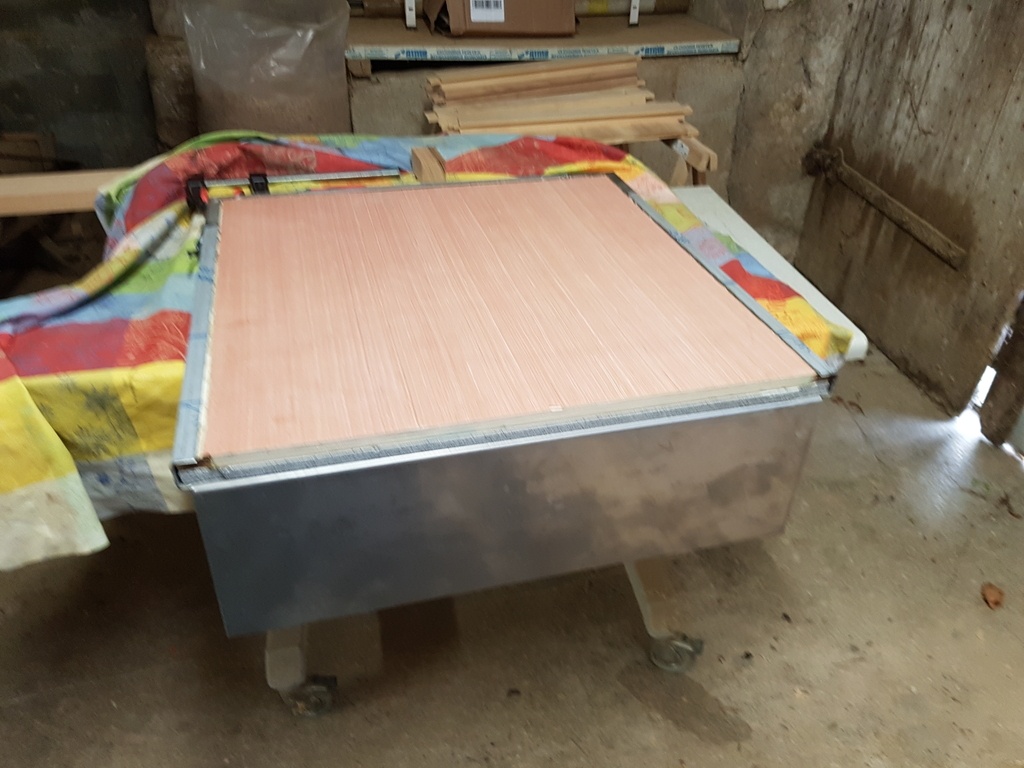

Mise en place des équerres de fixation du plateau Inox

+

+

Et huilage du plateau principal avec l'huile PERLOléo® Plan de travail.

+

Et pour finir au retour de vacances :

Tadaaaam !

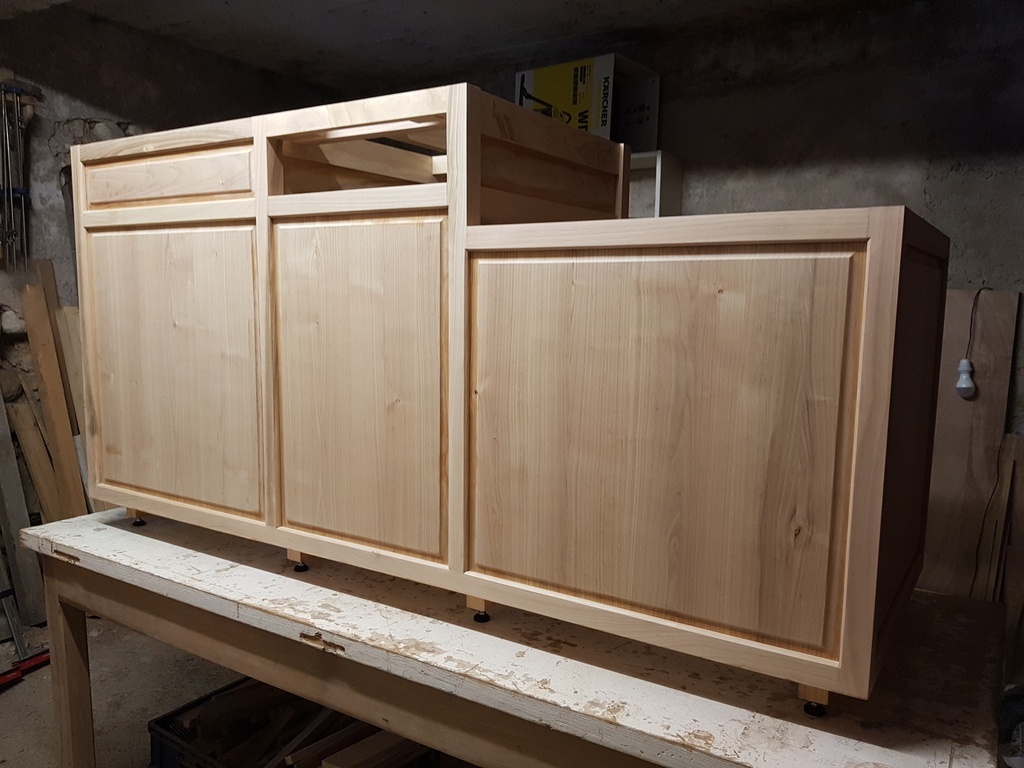

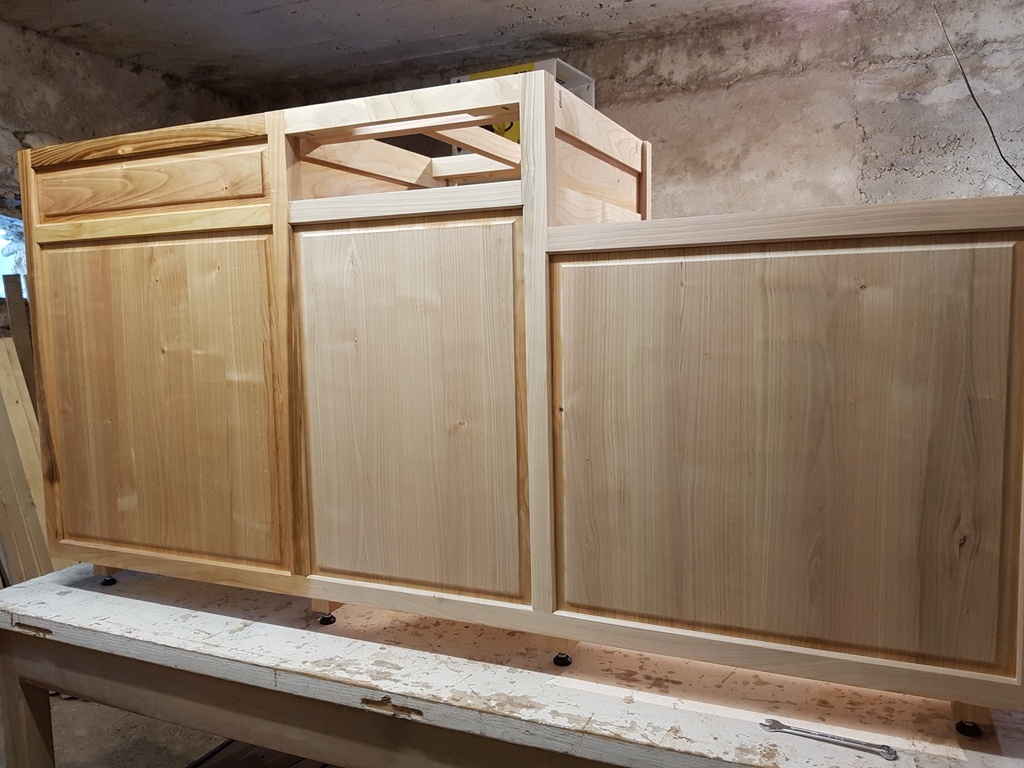

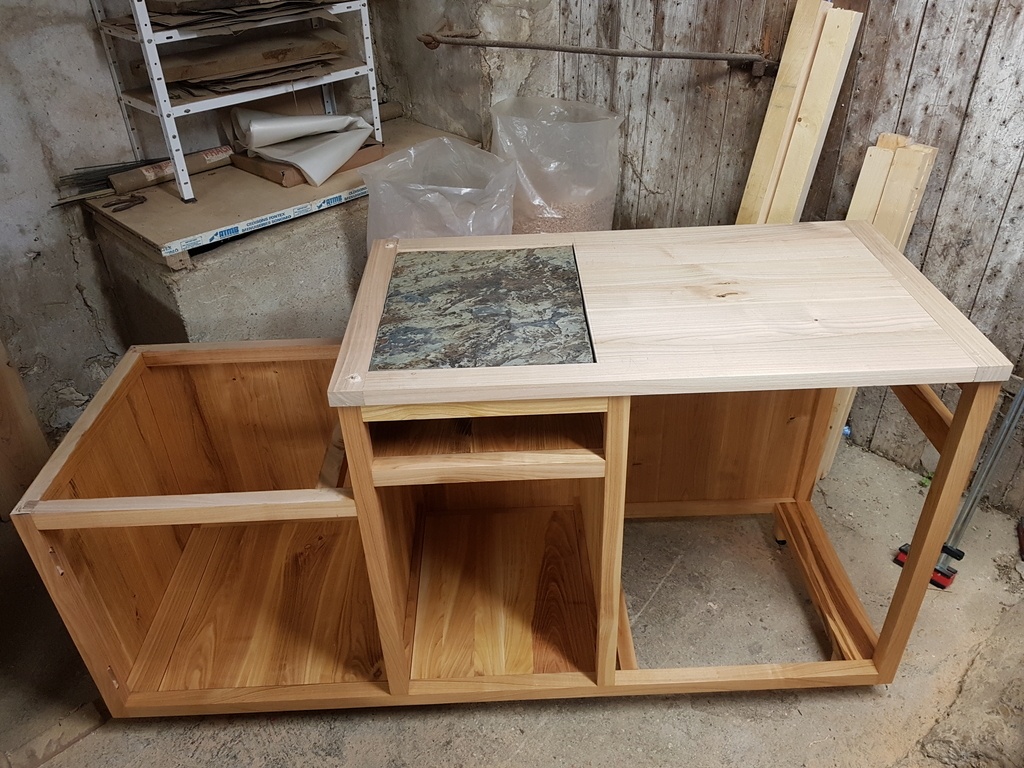

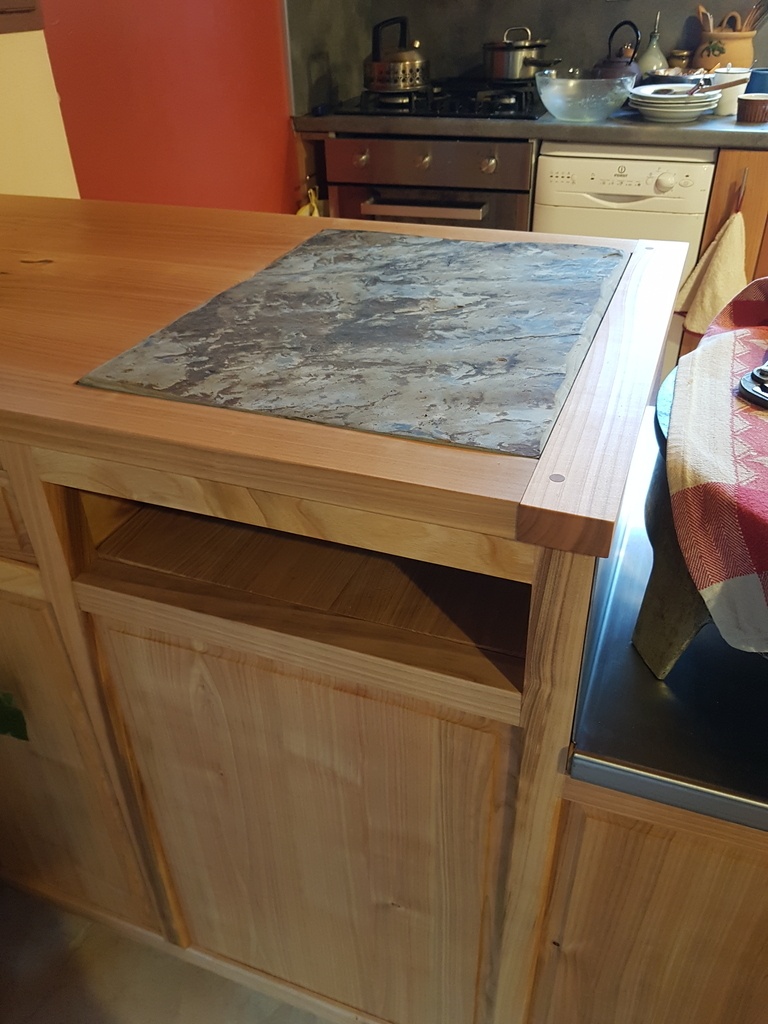

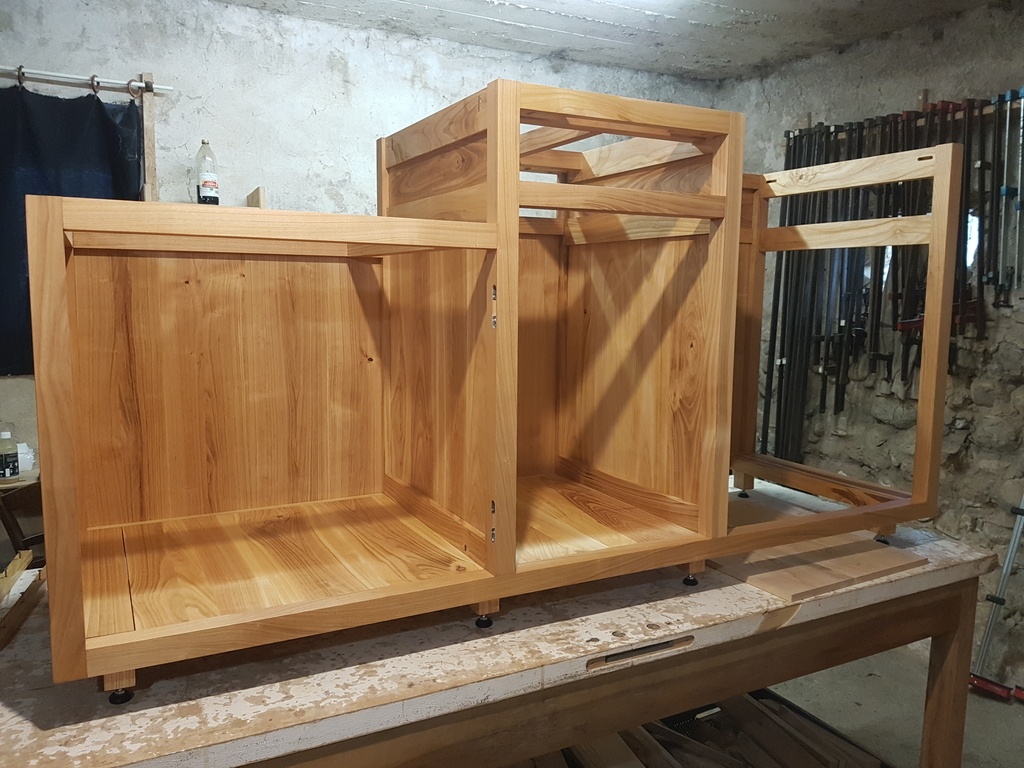

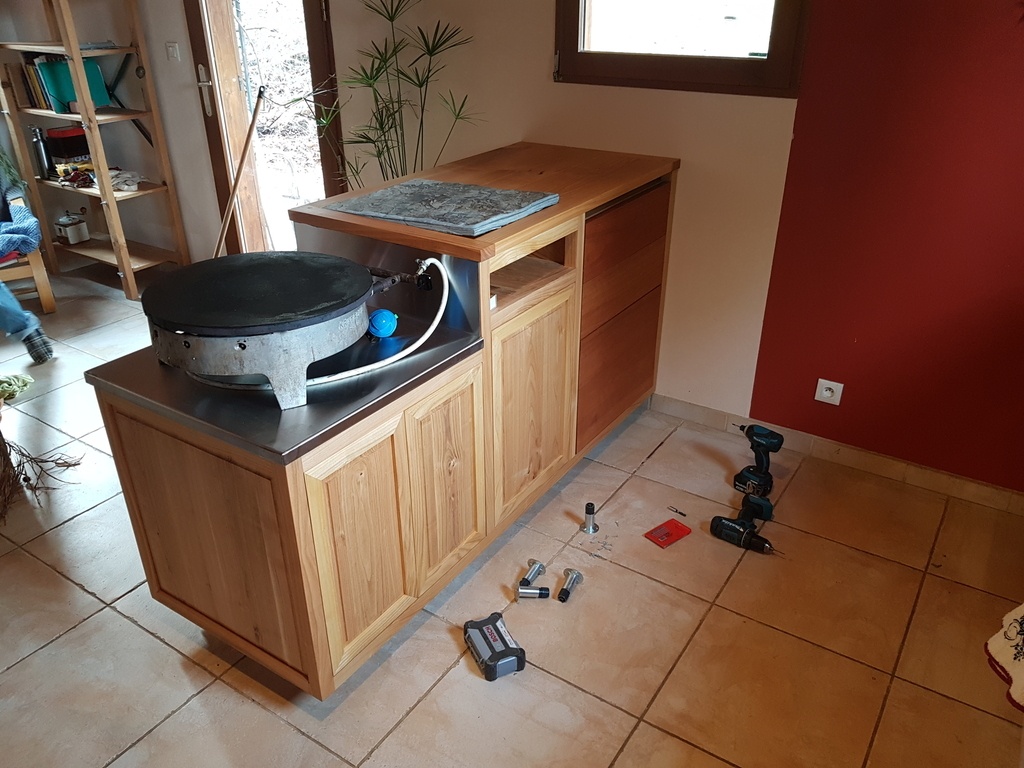

Déménagement et pose de la partie principale du meuble :

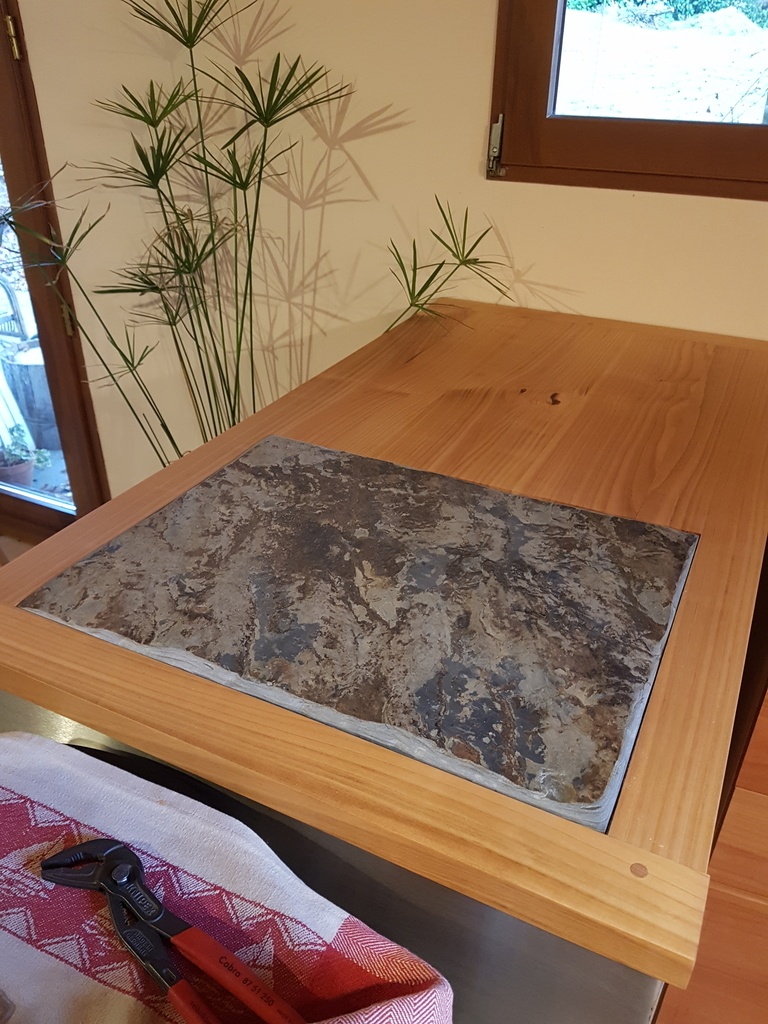

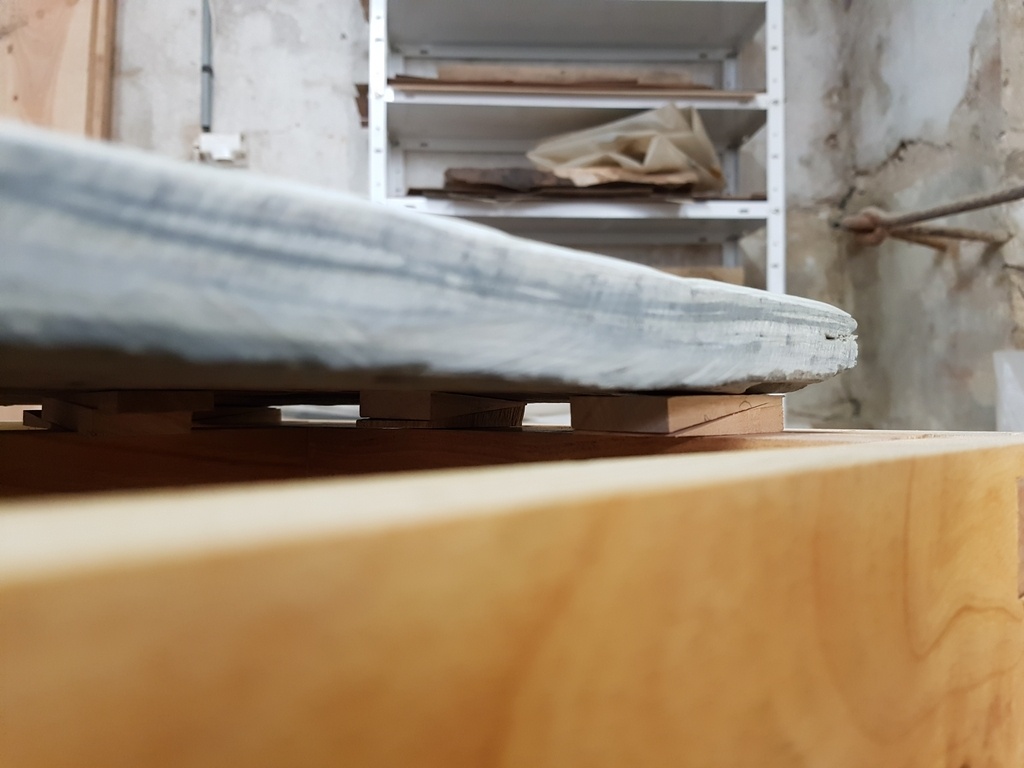

Sur les deux première photos, l'ardoise ne rentre pas, car le plateau a séché et travaillé, et le trou que j'avais fait n'étaient plus assez grand !
J'ai donc re-meulé l'ardoise pour la faire rentrer !
J'ai décidé d'attendre avant de jointer le jour entre l'ardoise et le plateau, afin de voir comment évolue le plateau sur un an...

+

+

+

+

Le pas à pas n'est pas terminé ! il me reste les plinthes à poser, les poignées à choisir ou fabriquer, et le couvercle de la crépière (qui reprendra beaucoup des étapes du meuble mais en plus petit)

Mais ça ne sera pas aussi régulier, car je reprends mon ancien travail pour quelques mois!

Voilà longtemps que je n'avais pas donné de nouvelles!
J'ai repris un boulot à plein temps mi-janvier et le meuble est donc passé au dernier plan !
J'ai tout de même trouvé le temps de faire quelques finitions sur le meuble principal :

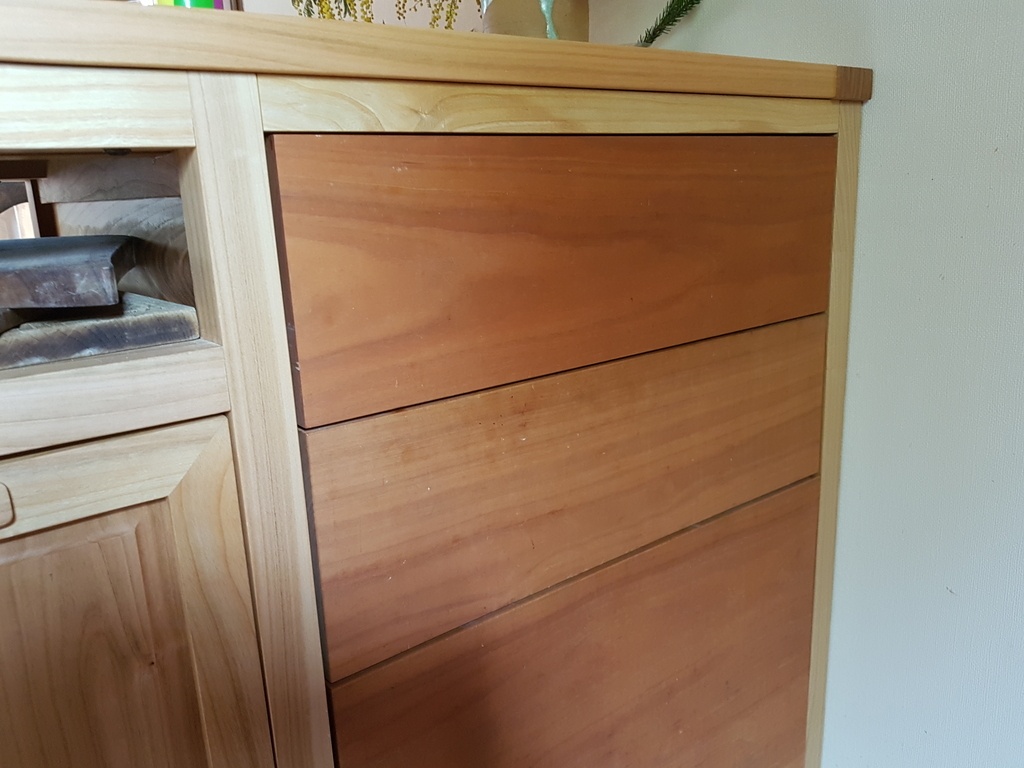

Un "filler" au dessus du meuble "rapporté"

Afin de permettre d'enfiler le caisson rapporté, le haut du meuble n'avait pas de traverse.

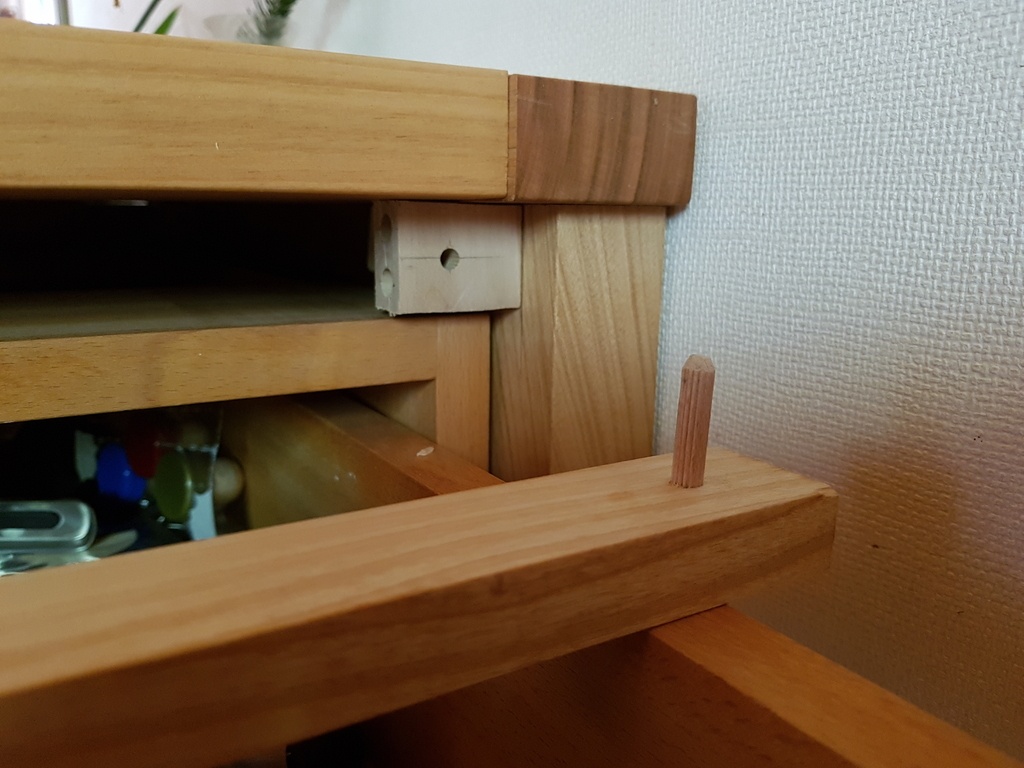

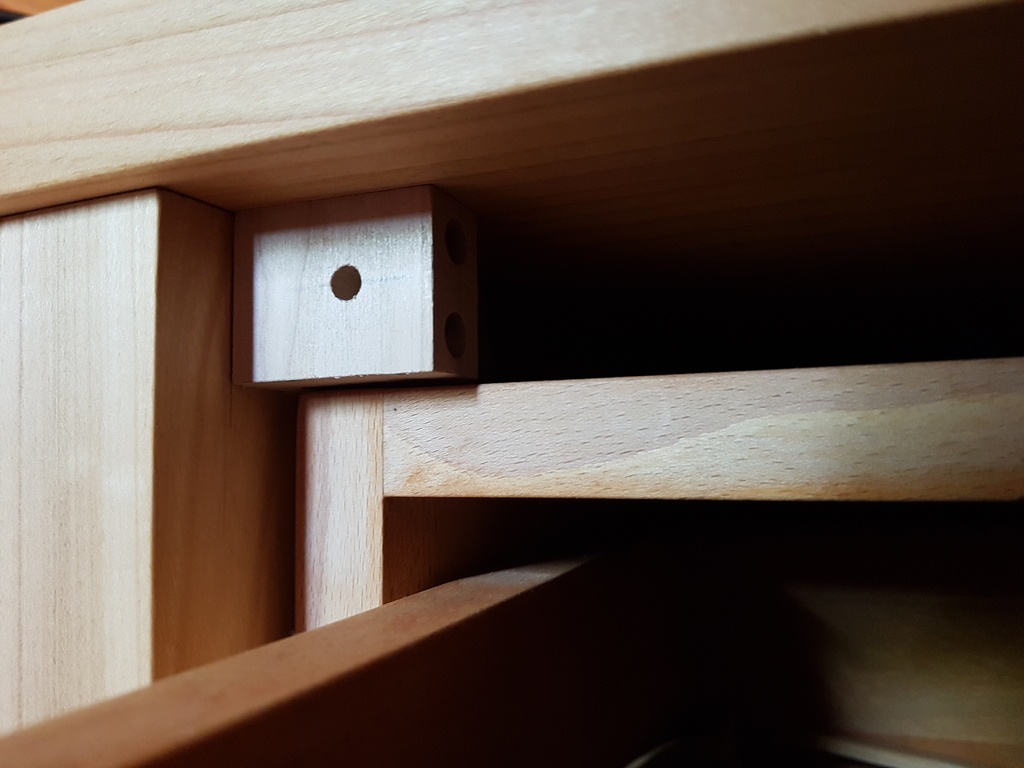

Alors pour cacher le trou, j'ai vissé deux bouts de bois percés pour accueillir une fausse traverse avec deux tourillons.

+

+

+

+

+

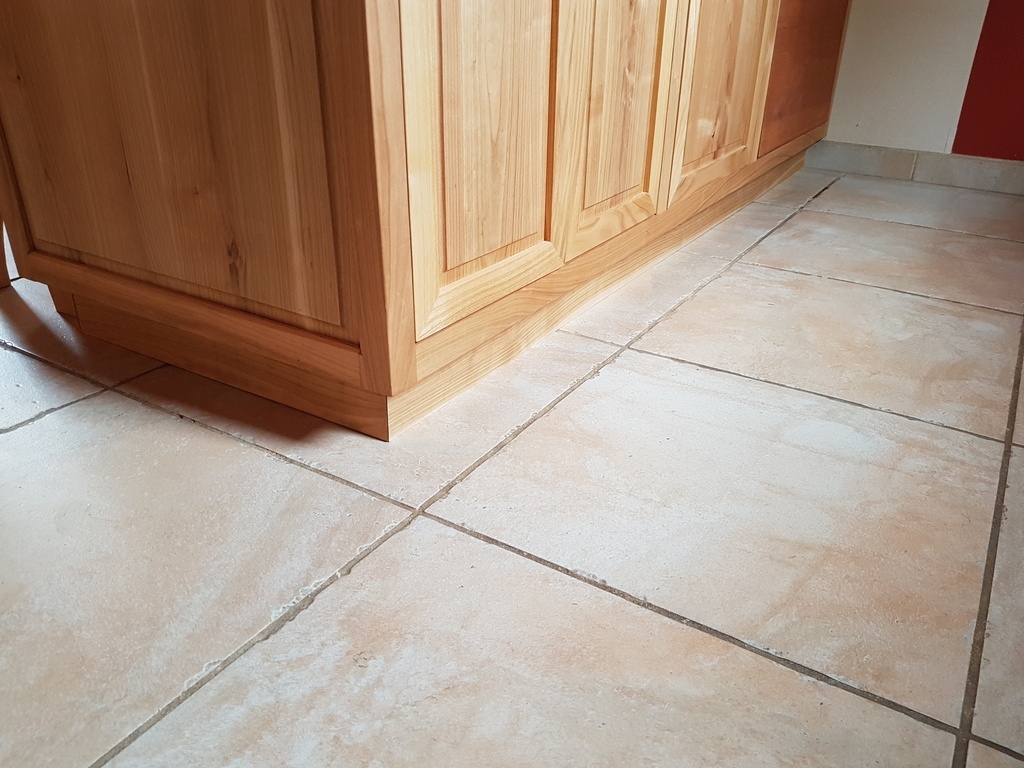

Les plinthes

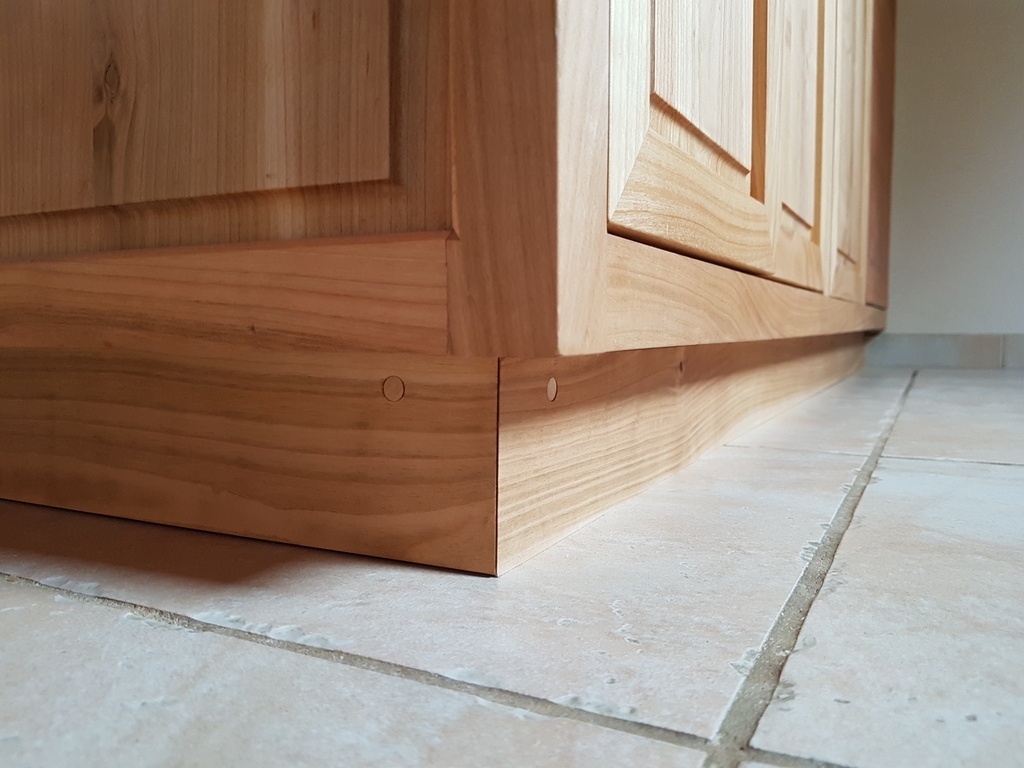

Bon là c'est pas ma plus grande fierté ! les coupes d'onglets ont été faites trop vite, ça jointe pas très bien, mais bon, on est rarement à quatres pattes par terre !

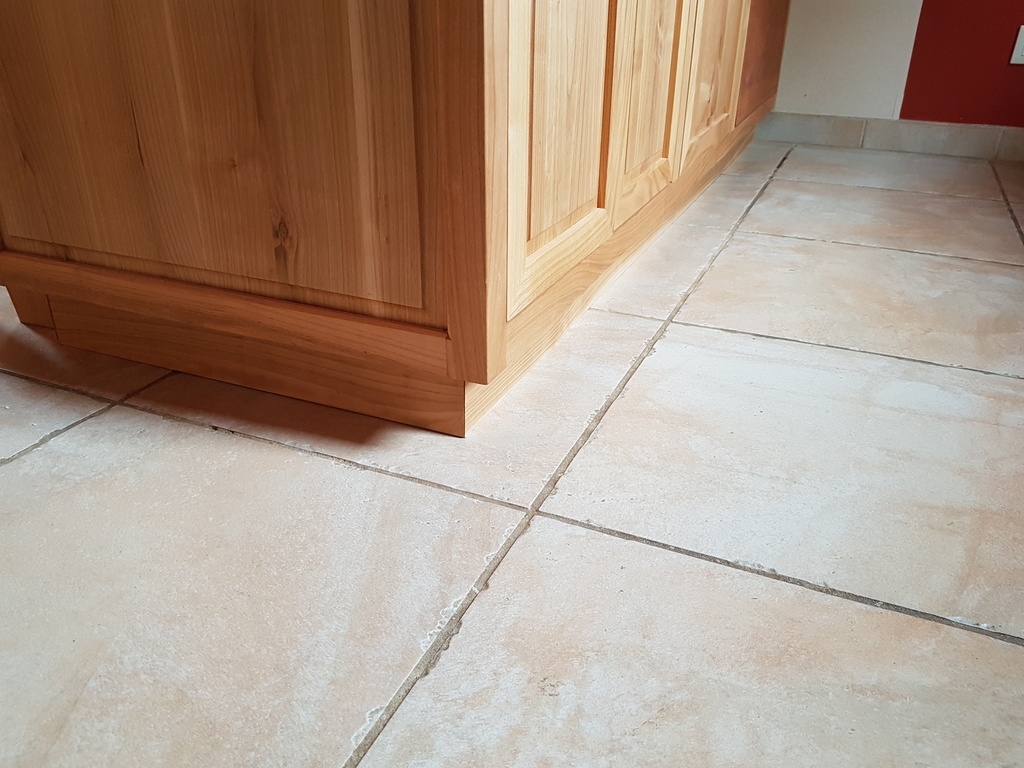

Elles sont vissées directement dans les pieds en bois qui accueillent les pieds réglables. avec un bouchon non-collé.

+

+

+

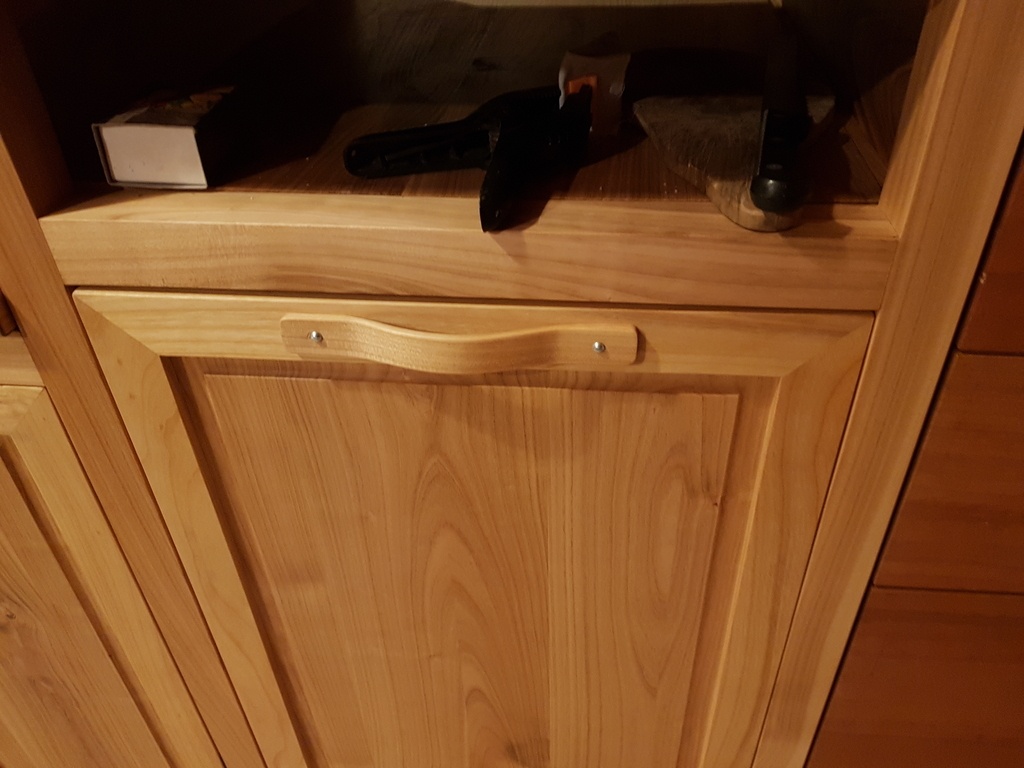

Des poignées pour le tiroir et les portes de placard

Là ça m'a pris plus de temps que les deux points précédents, je me suis mis en tête de faire des poignées courbes.
J'ai commencé par celle du tiroir, la plus simple car les courbes sont assez peu prononcées.
C'est un lamellé-collé de 4 lamelles, d'environ 1mm d'épaisseur, faites à la scie sous table.

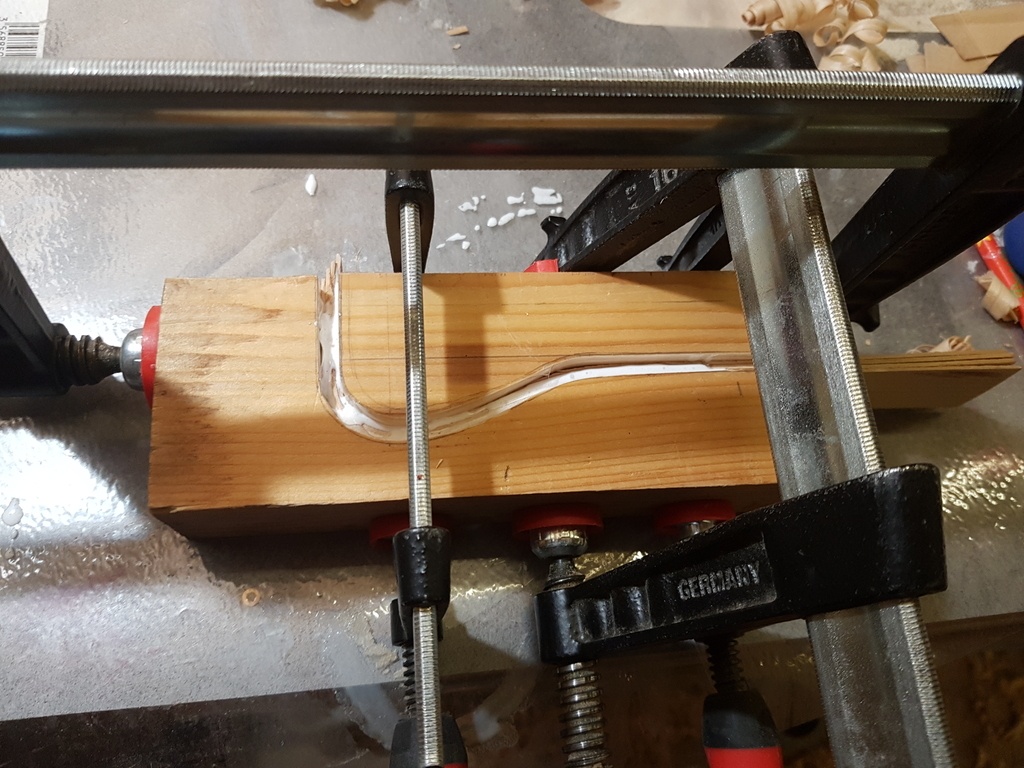

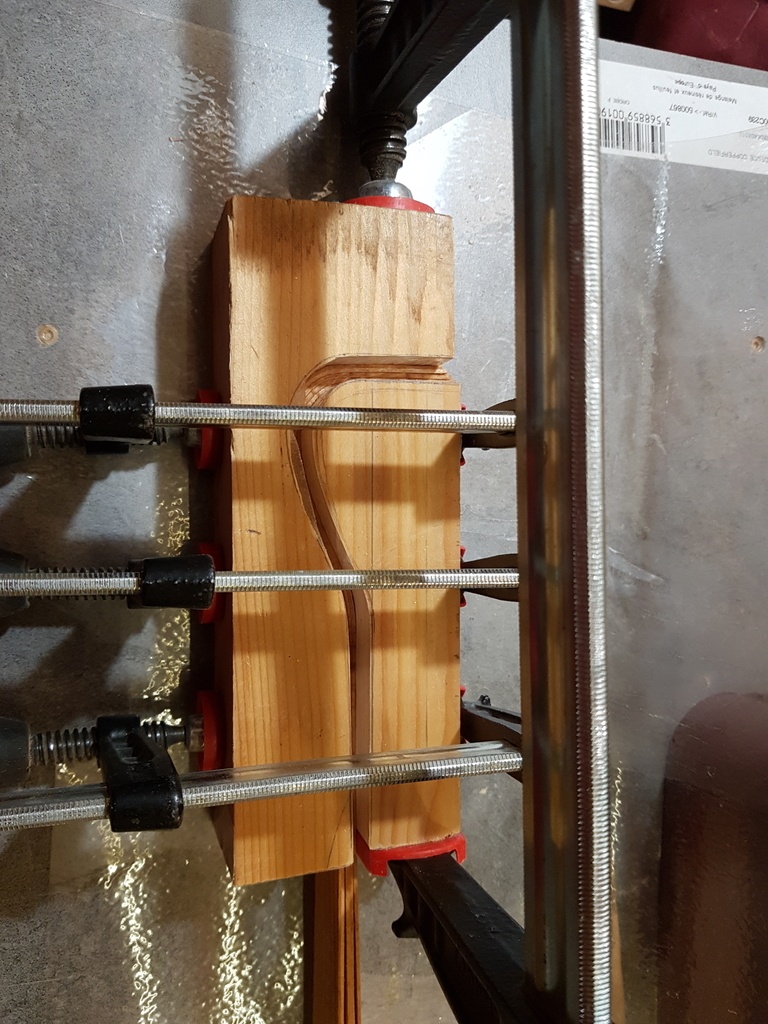

Je les ai trempées dans de l'eau chaude, puis j'ai mis ça dans le moule sans colle pour laisser sécher et donner la forme aux lamelles.
Une fois sec, j'ai ouvert le moule, encollé et remis sous presse.

Ensuite j'ai repris les champs à la ponceuse stationnaire et à la scie sous table.

J'ai coupé à la longueur finale à la scie sous table à l'aide du gabarit pour être symétrique.
Puis finition des angles arrondis et des arrêtes au ponçage.

+

+

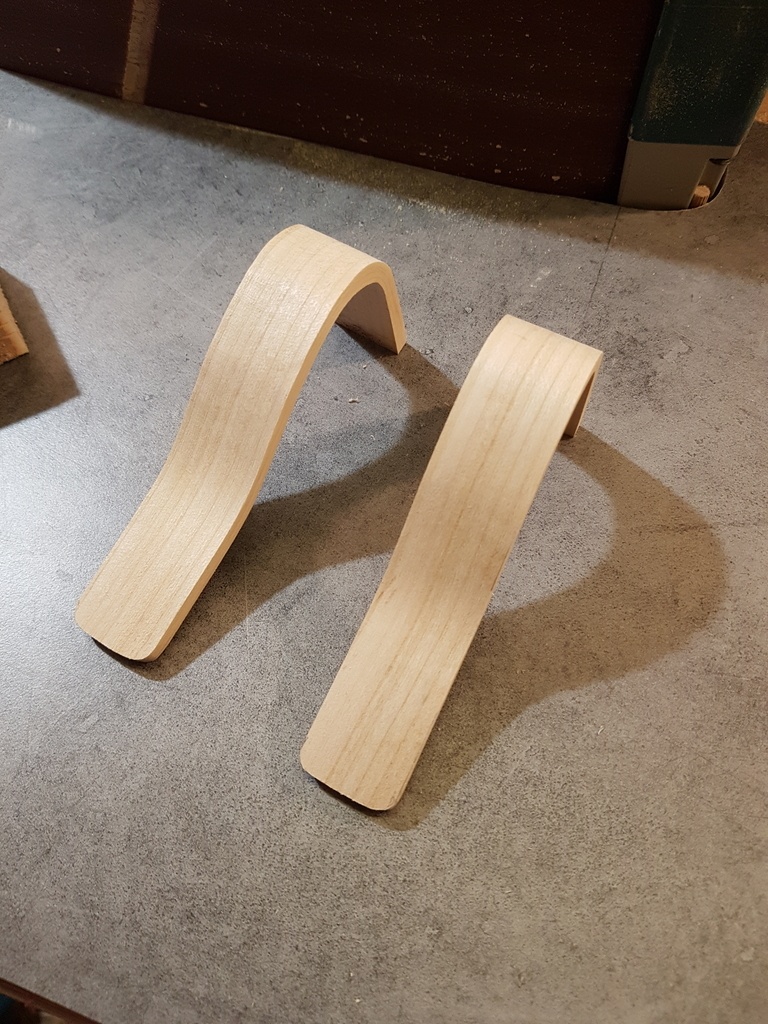

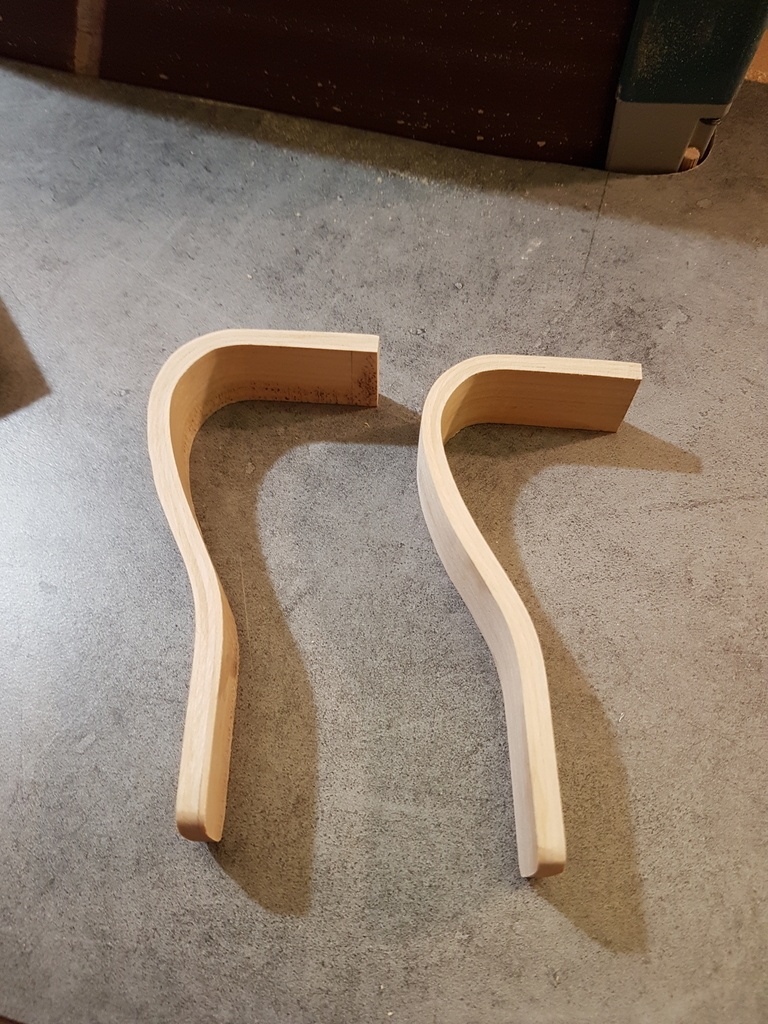

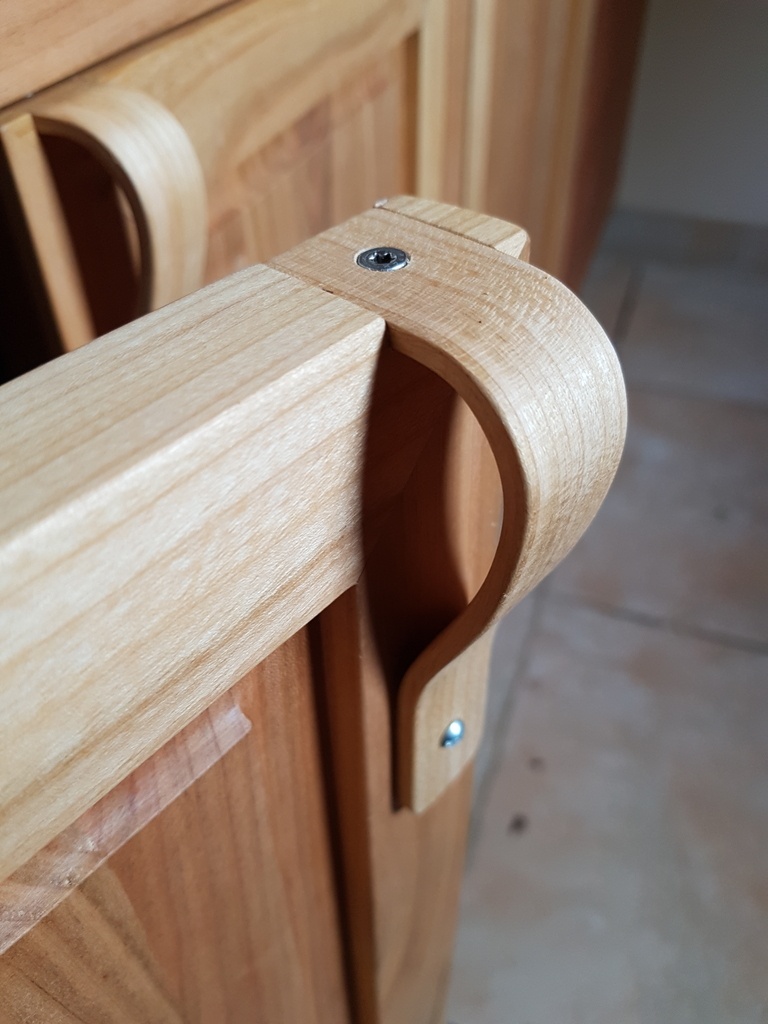

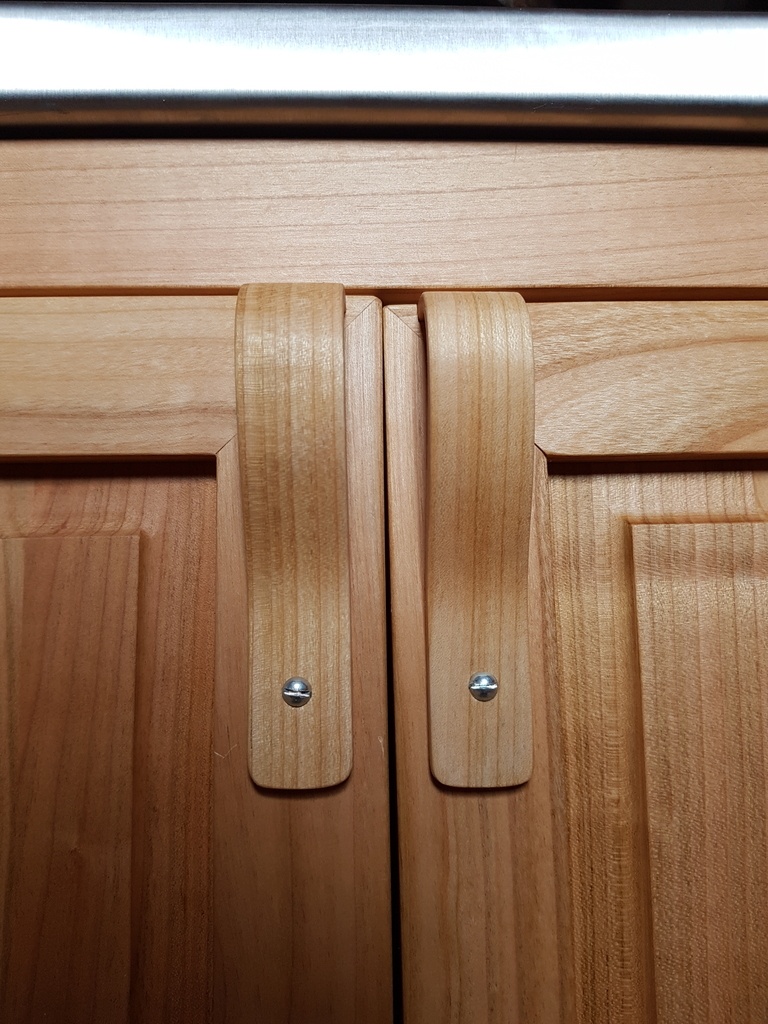

Et j'ai continué par les poignées des portes de placard, là la courbe était bien prononcée...
J'ai eu quelques ratés, mais ça a finit par "passer".
Même si je ne sais pas pourquoi en séchant la courbe d'une des deux poignées s'est accentuée, donc l'angle droit entre les deux parties vissées ne l'étais plus, au moment de la pose, j'ai entendu quelques petits craquements, mais rien de visible à l'oeil :)

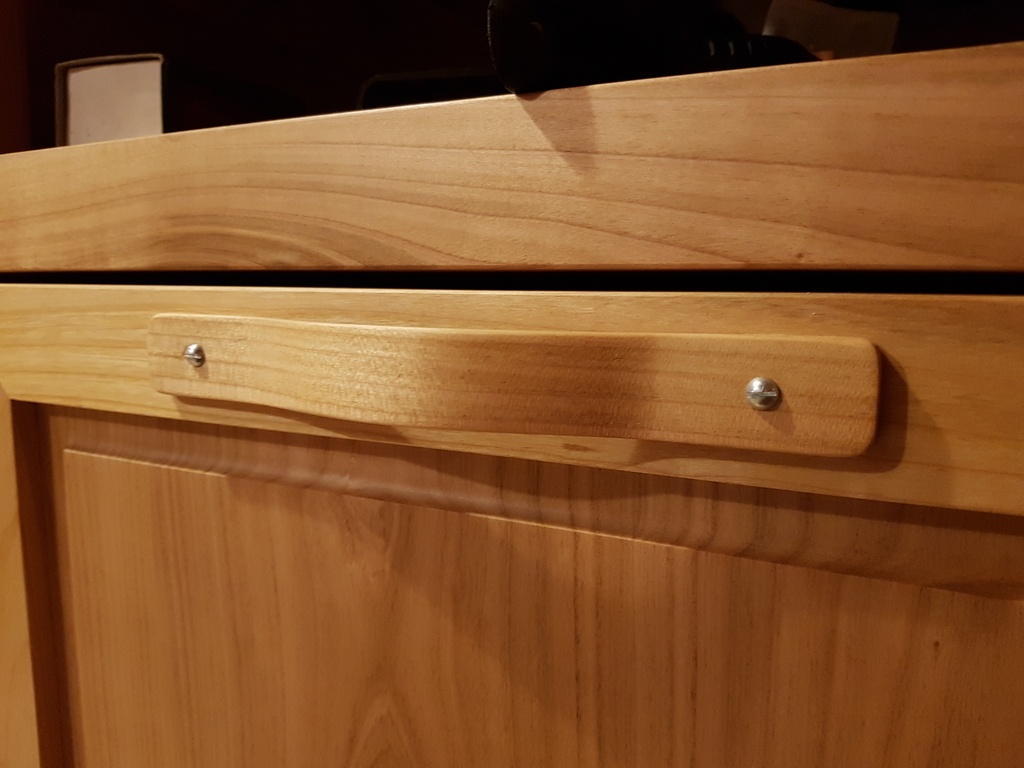

Le seul reproche que je trouve à ces poignées, c'est la vis du sessus (non-visible portes fermées) qui jure un peu. mais je n'avais pas envie d'investir encore trop de temps pour trouver une autre solution.

+

+

+

+

+

+

+

Et le résultat me plaît bien !

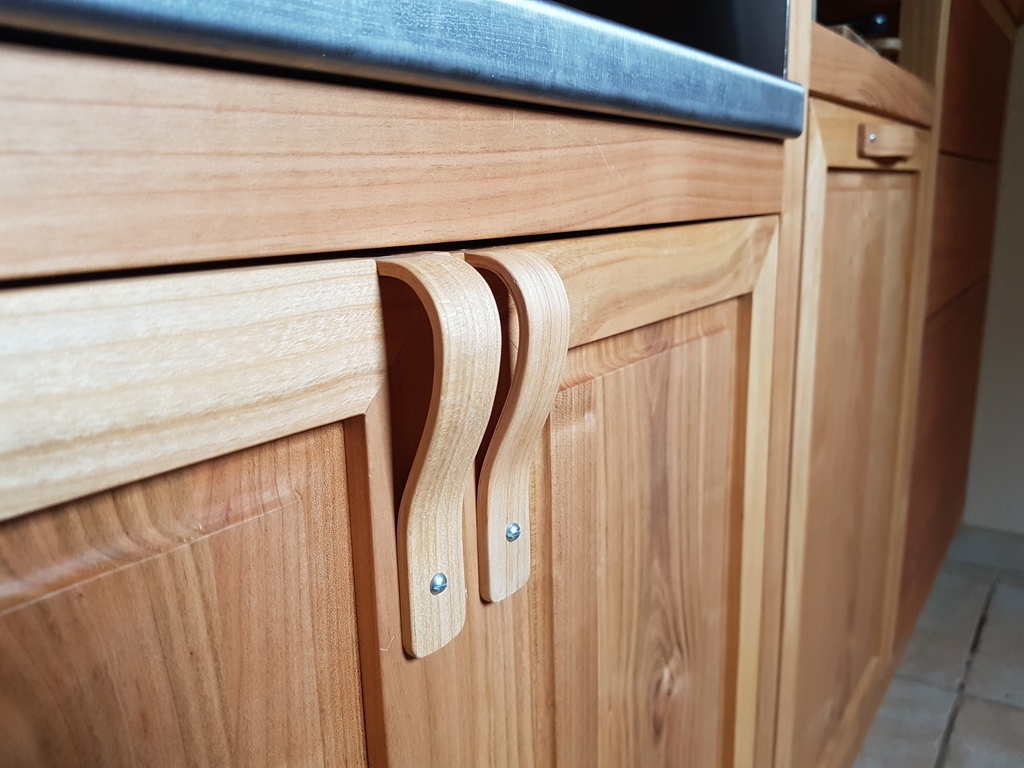

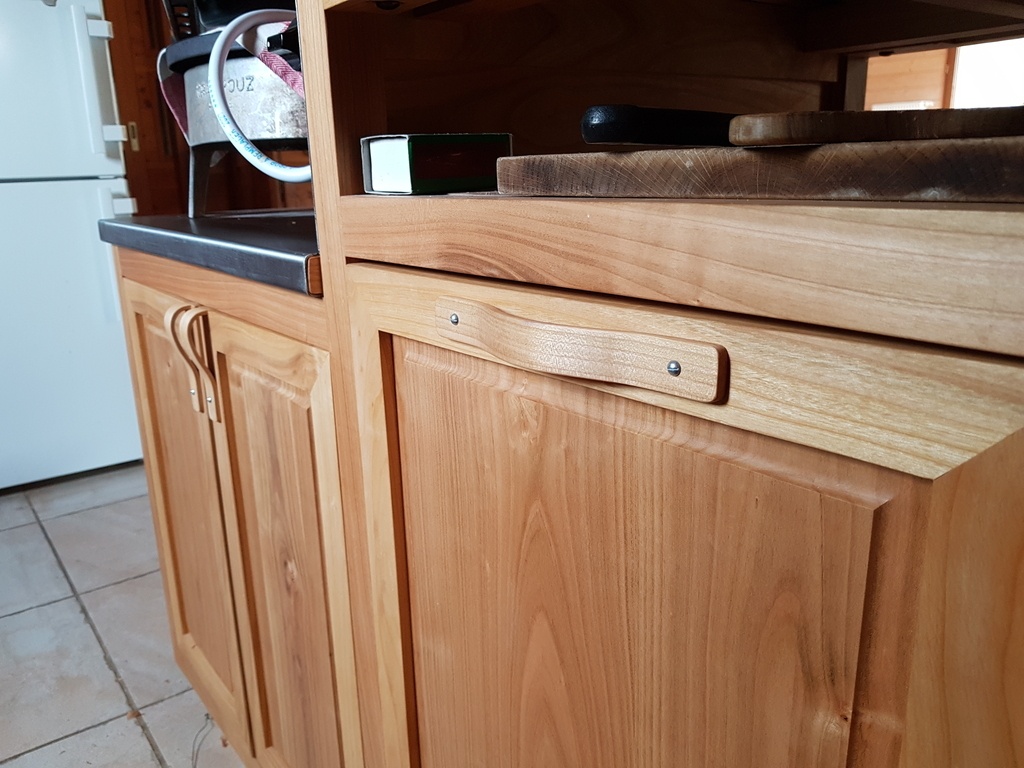

On dirait des poignées en cuir, mais en bois !

+

La partie principale du meuble est donc terminée !
Rendez-vous un de ces jours pour le second chantier: le couvercle de la crêpière!
