Ce pas à pas présente un projet en cours de réalisation.

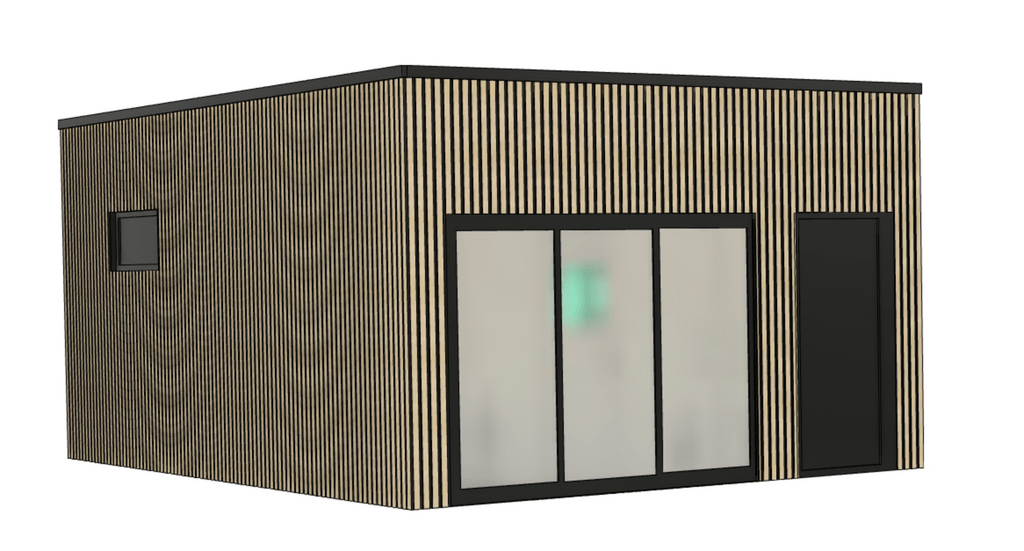

auto construction d'un atelier en bois de 24 m2 utiles pour avoir son espace complétement dédie au travail du bois et libérer le garage.
l'objectif est de réaliser une construction indépendante avec les caractéristiques suivantes :
- Ossature bois sur dalle bois
- menuiseries aluminium avec volet roulant ( le bon coin)
- Isolation en laine de bois
- Toit plat en EDPM

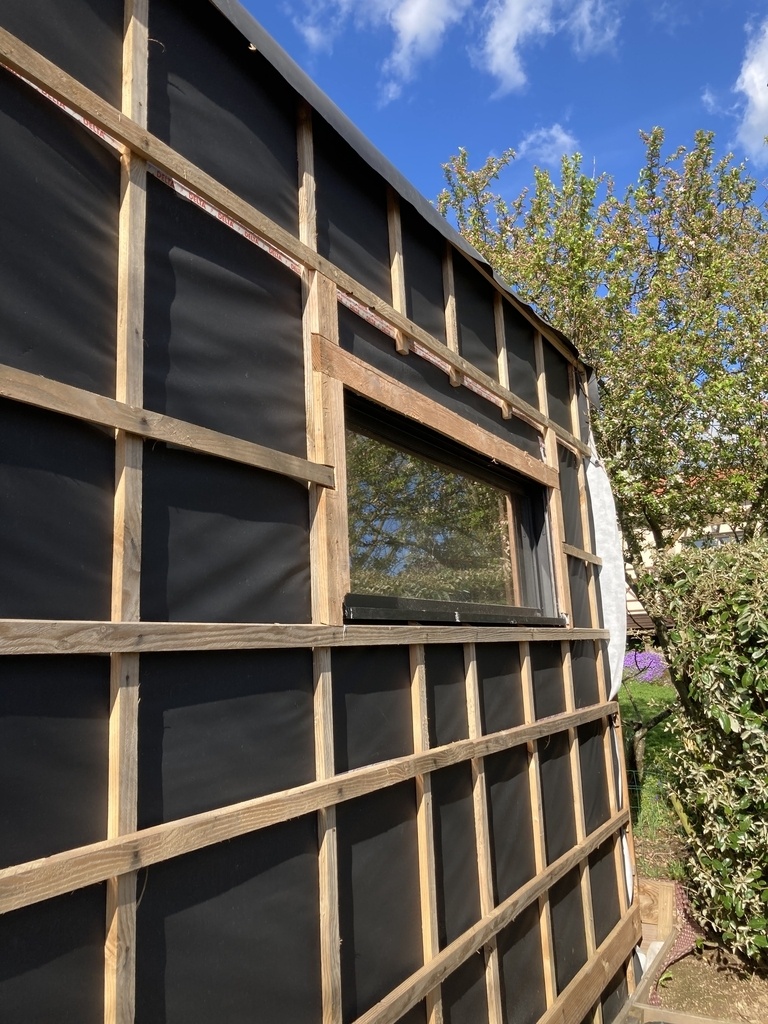

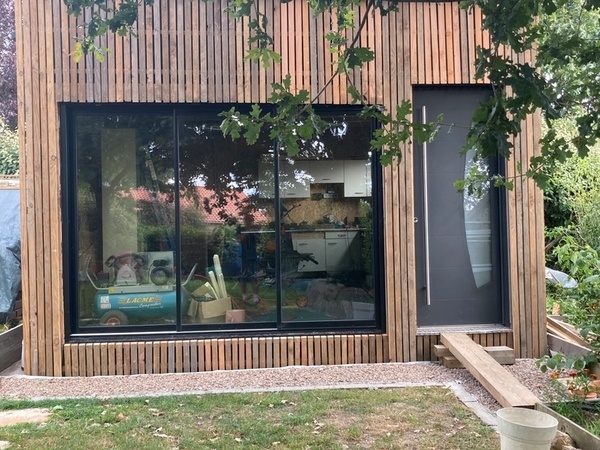

- Bardage en douglas à claire-voie avec rehausse en bardage à joint debout
Liste des articles
Terrassement

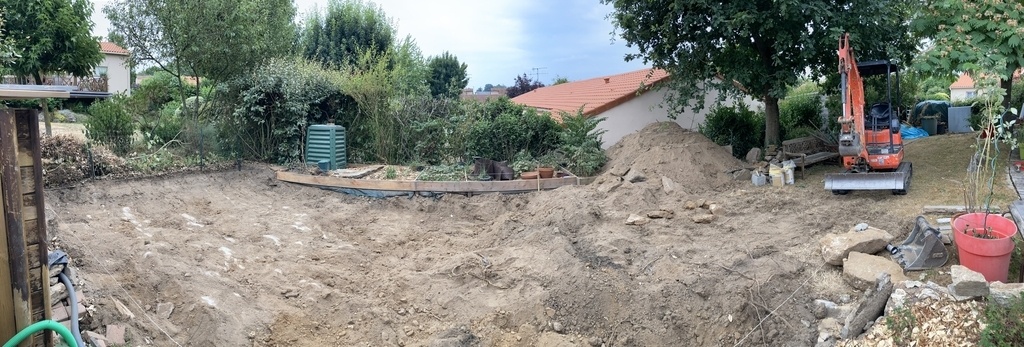

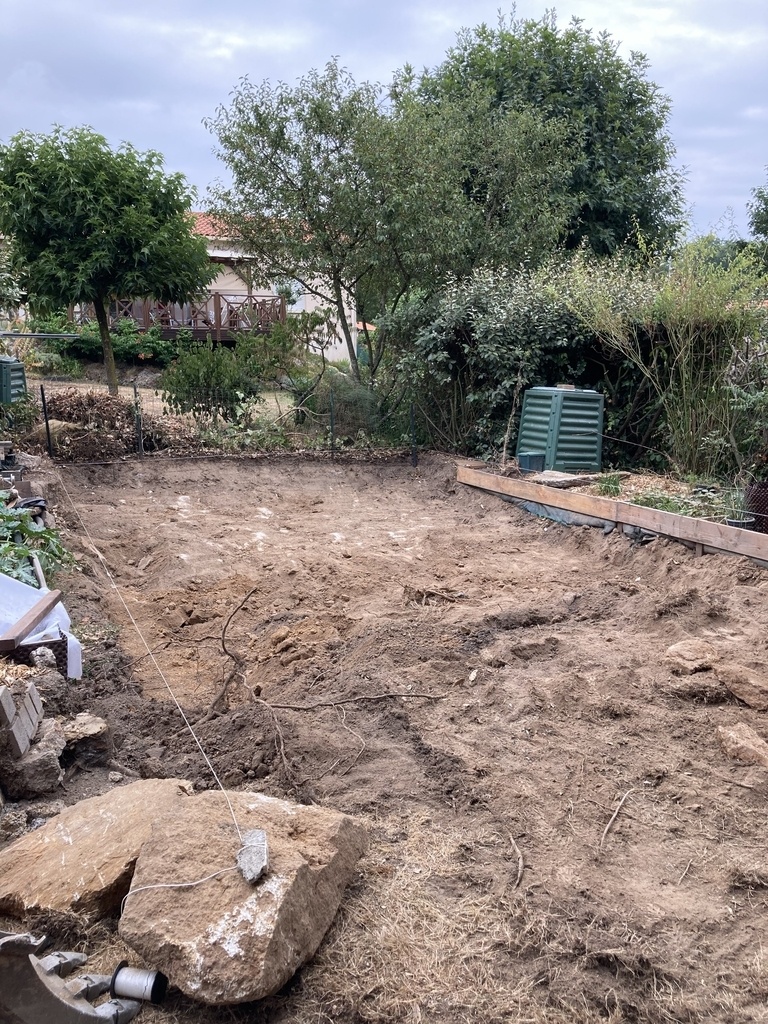

1ere étape : le terrassement

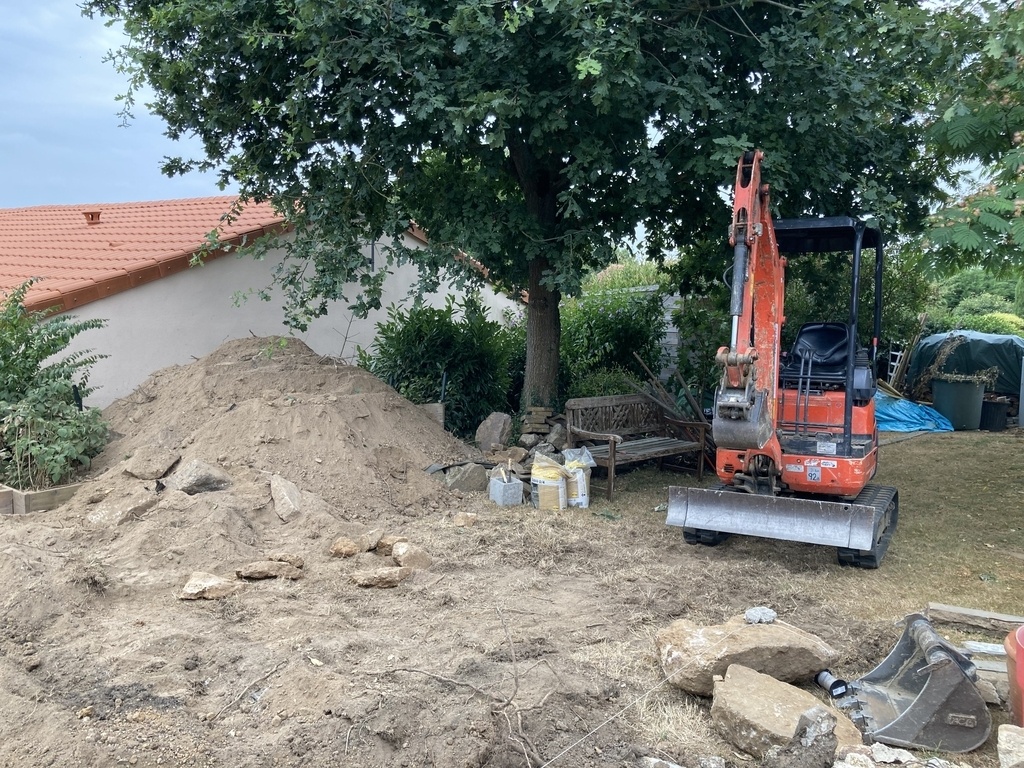

Location d’une la mini-pelle : heureusement la terre étant tres sèche, le terrassement aurai pris une plombe
Mais sur la moitié de la surface je suis tombé sur la veine de Granit
Impossible de creuser plus profond
l'atelier aura donc une marche au niveau de la pelouse
Fondation

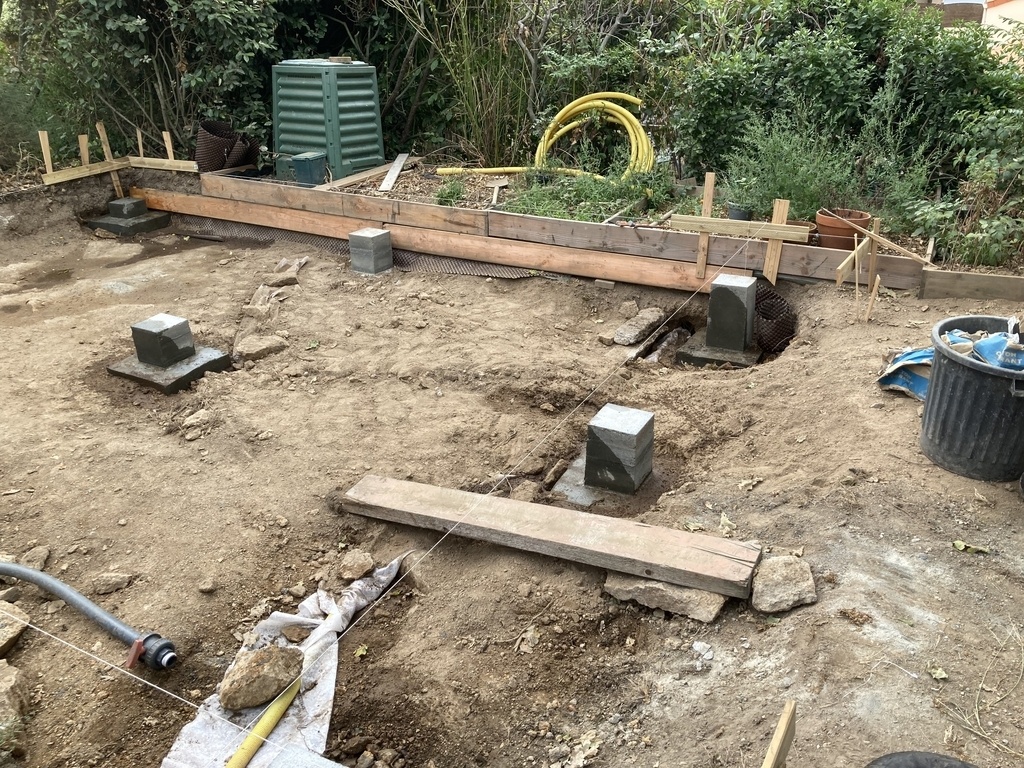

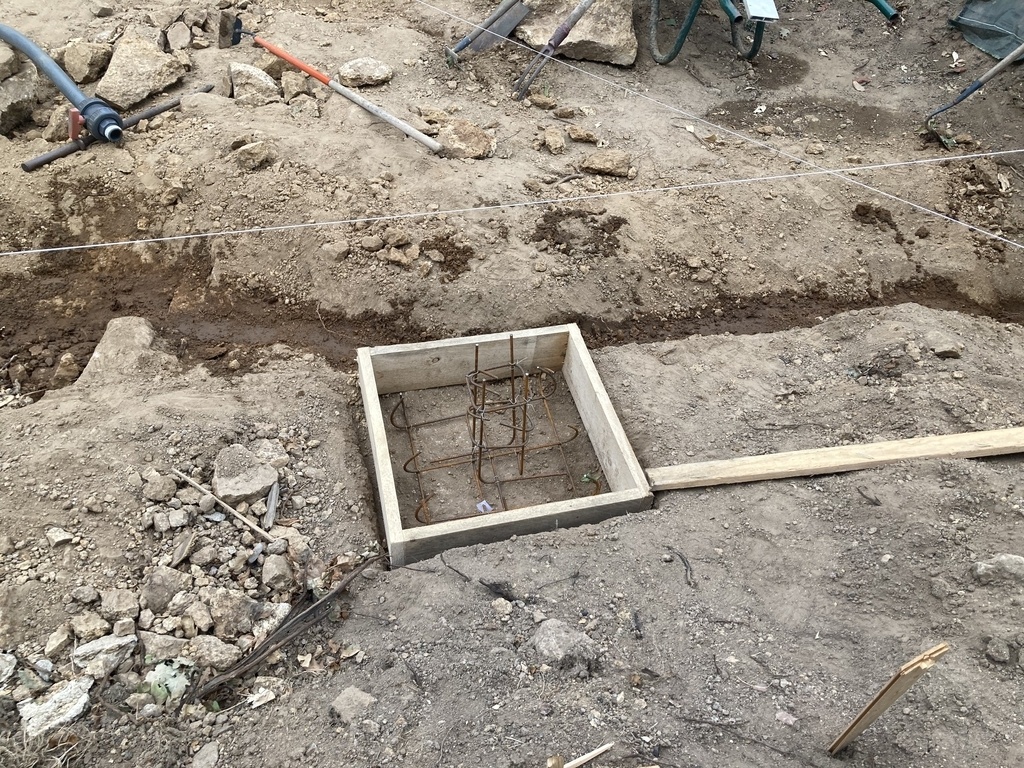

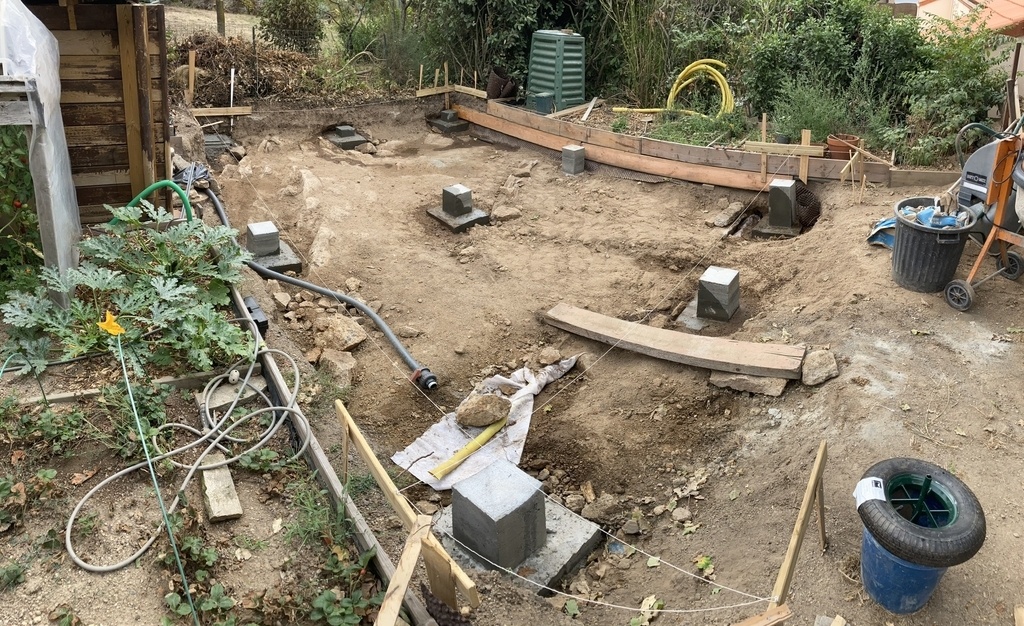

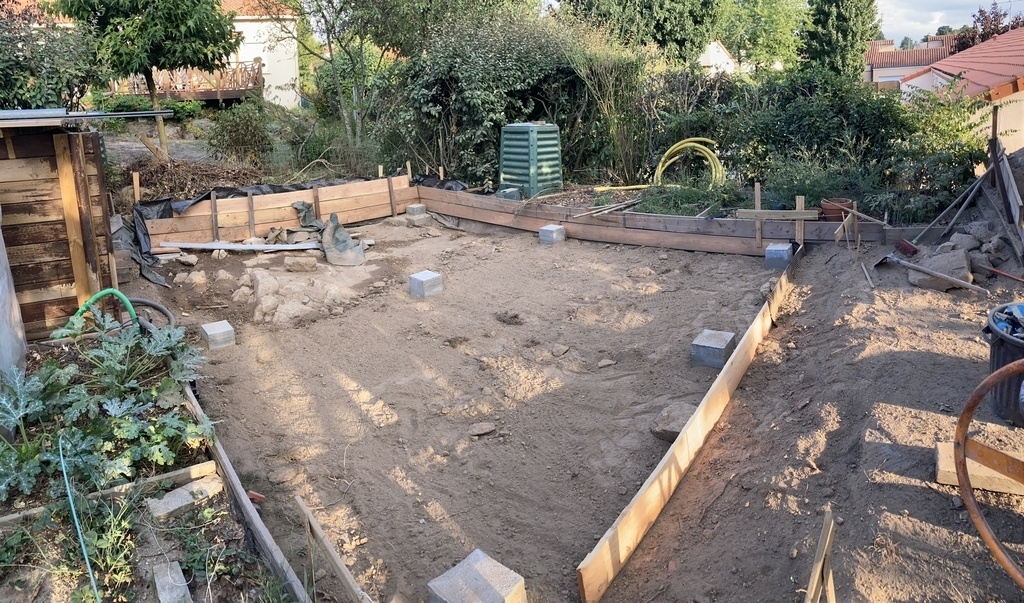

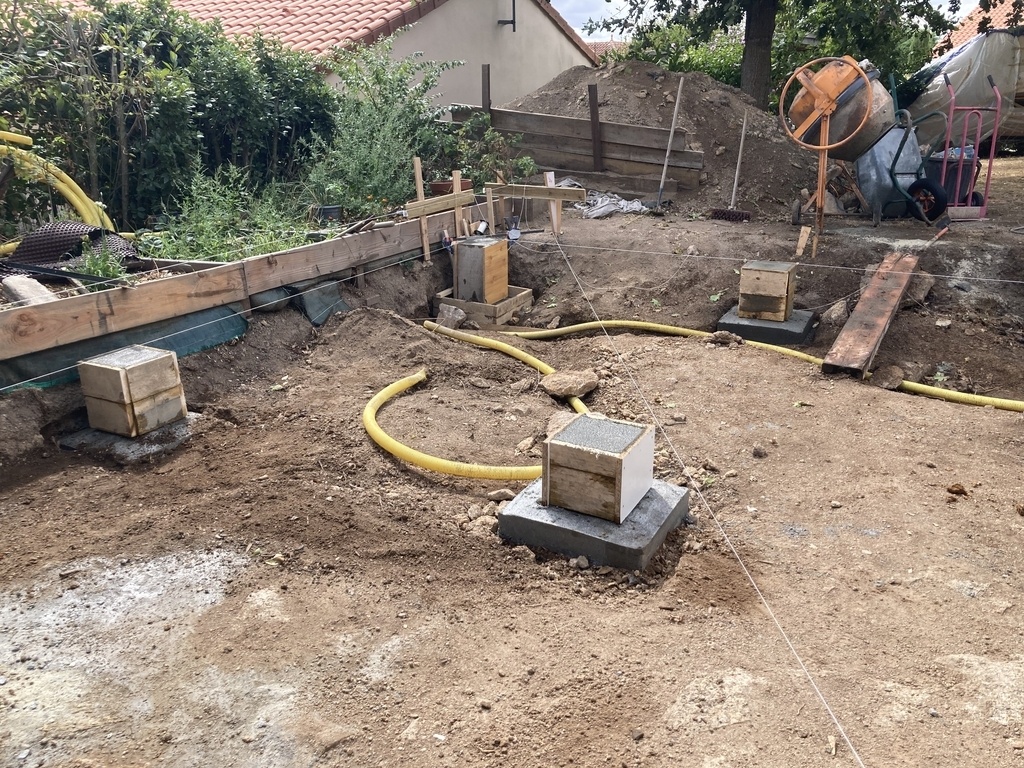

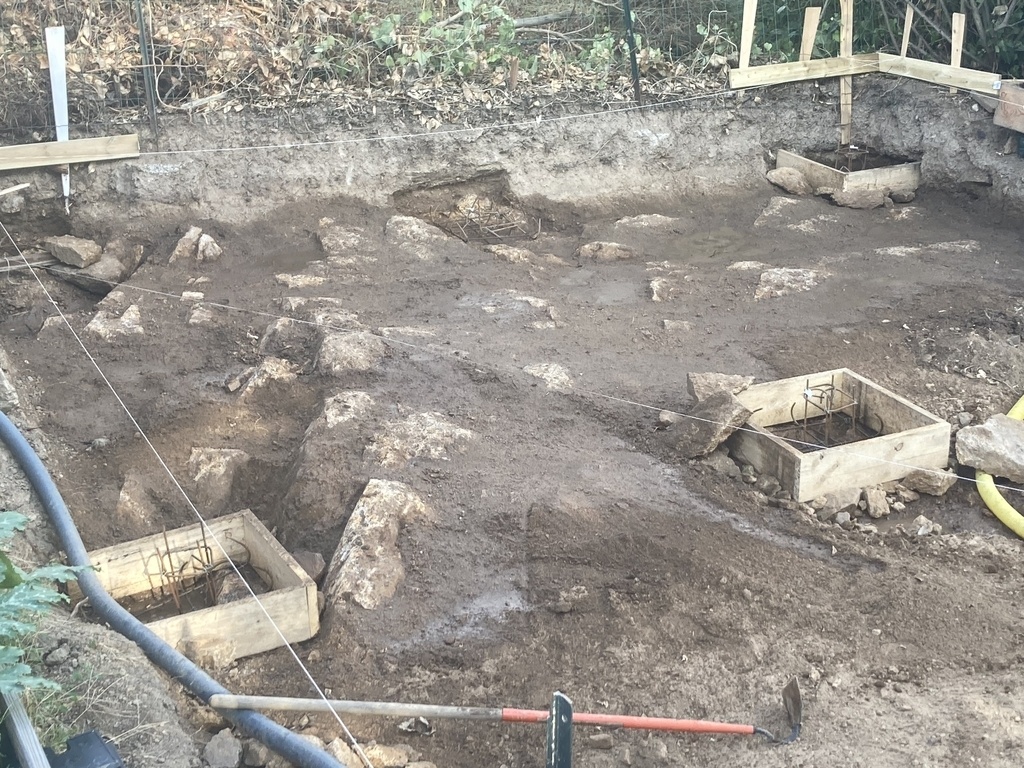

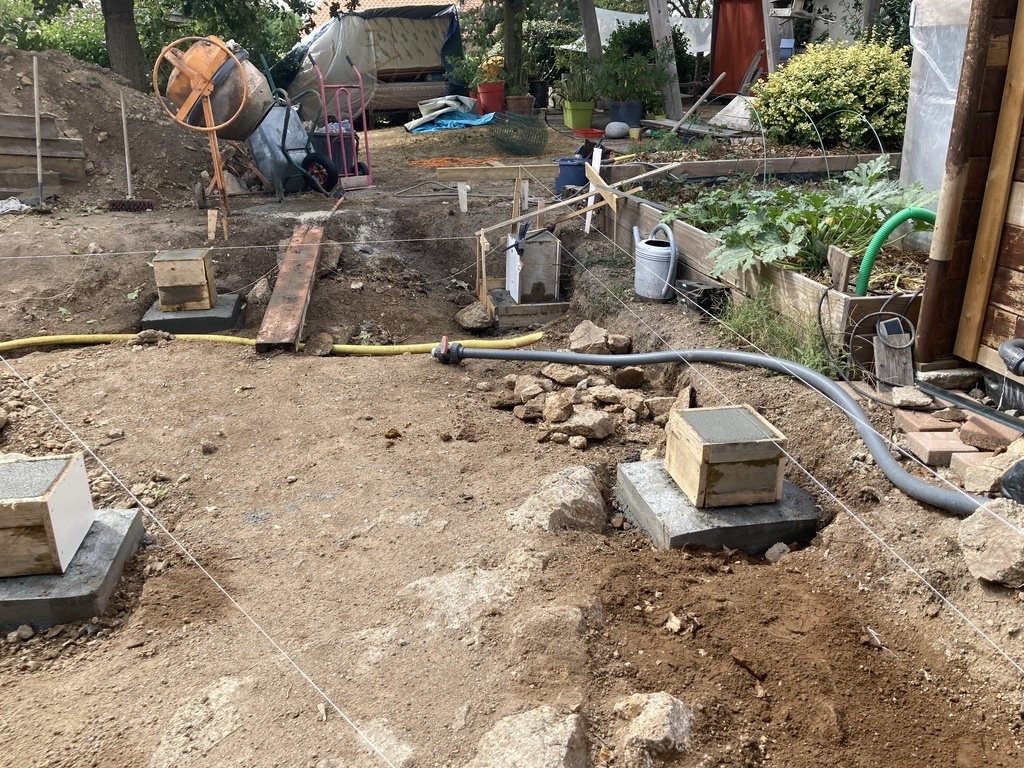

créations des plots béton
9 plots de 50 cm par 50 cm espacés de 2 mètres dans la largeur du Bâtiment et de 3 m dans la longueur.
ces plots supportent des poteaux de 23 par 23 de différentes hauteurs pour récupérer la différence de niveau du granit
puis pose d'un drain dans la partir basse et remise a niveau avec le remblais,
et création d'un soutènement des terres du potager et du terrain du voisin. (la construction devant être en limite de terrain)
maintenant on attend que cela durcisse...

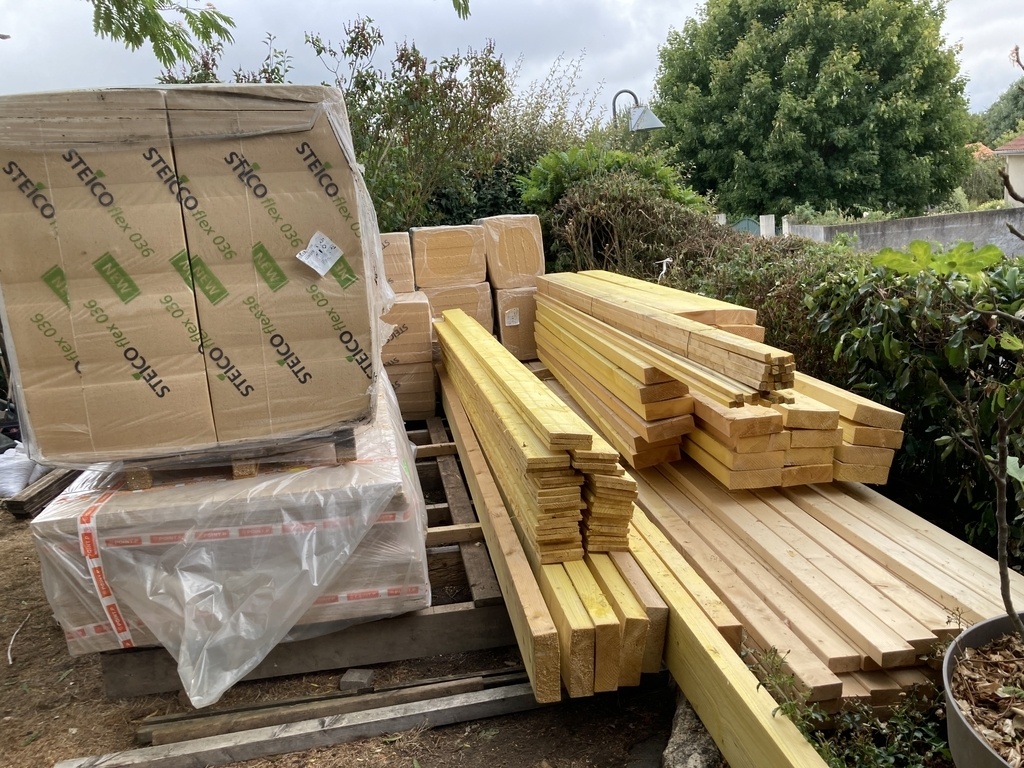

Arrivée des matériaux

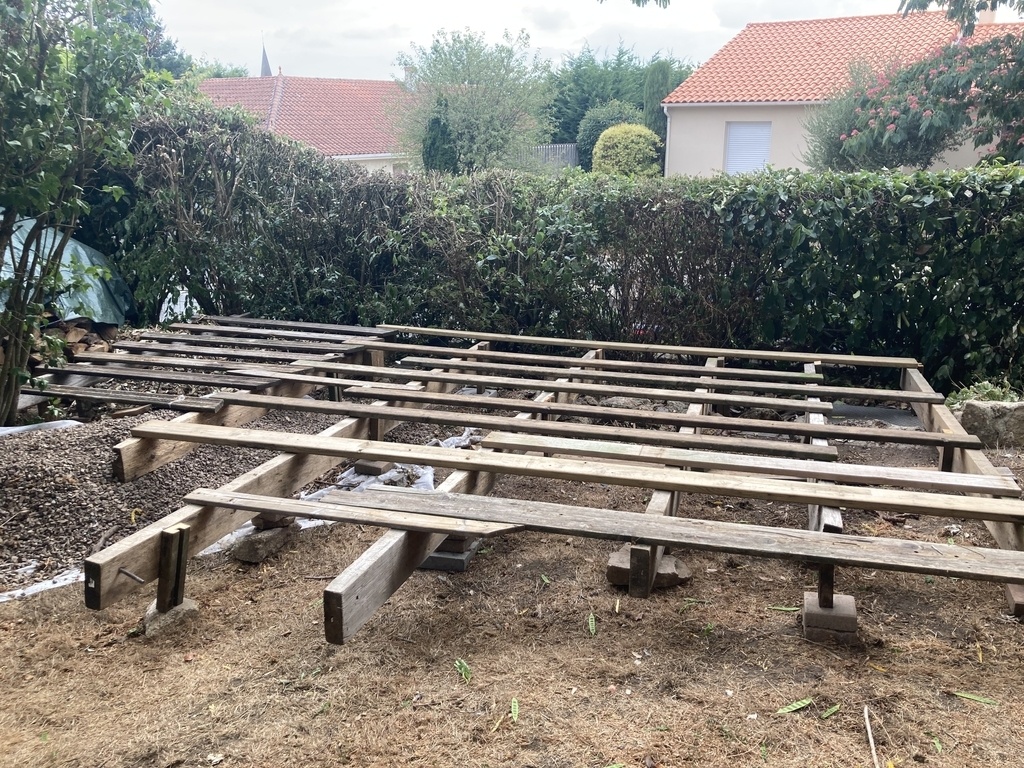

construction d'un plateau pour la réception des matériaux commandés chez PointP
avec livraison par dessus la Haie de 2 mètres de haut ( coté rue)

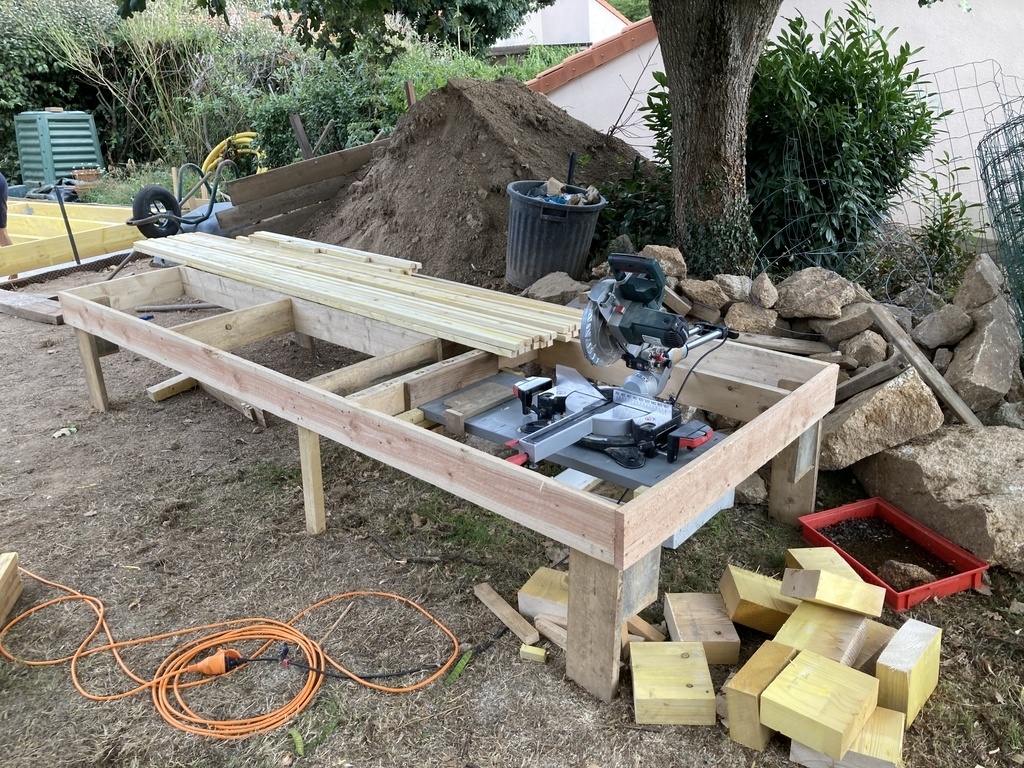

Banc de decoupe

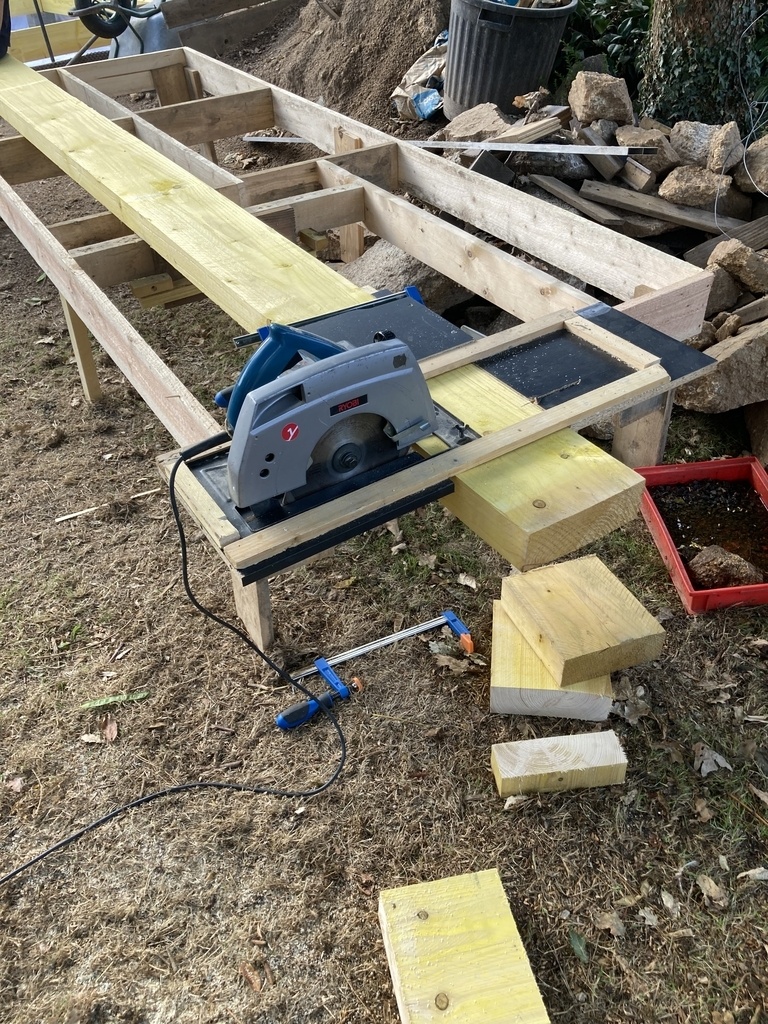

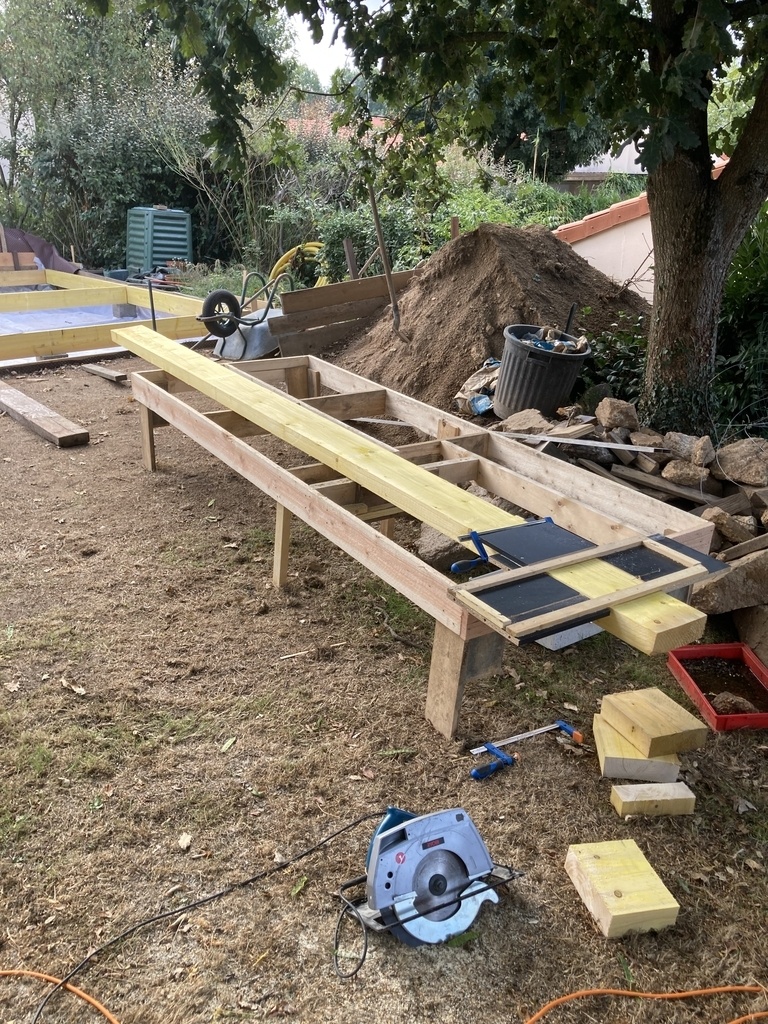

Fabrication d’un banc de découpe pour les madriers avec un guide pour la scie circulaire
(Ma scie a onglet ne coupe pas le 75x225
)
Le banc fait 1 mètre de large pour pouvoir couper les panneaux d’osb
Installation amovible de la scie à onglet pour les tasseaux et bois d’ossature
Dalle

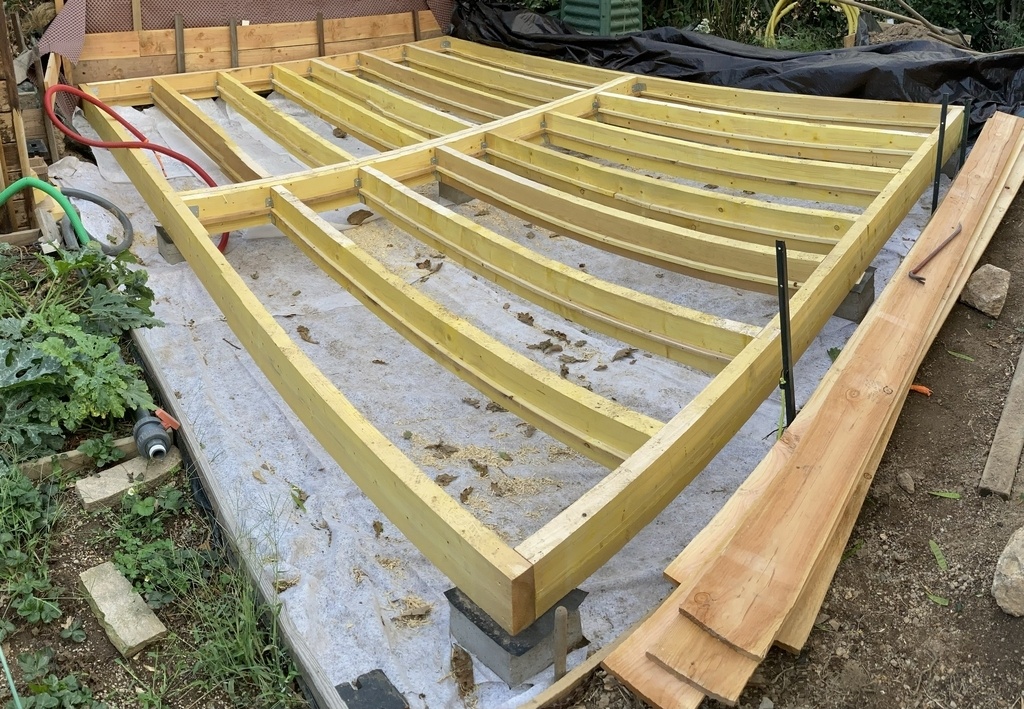

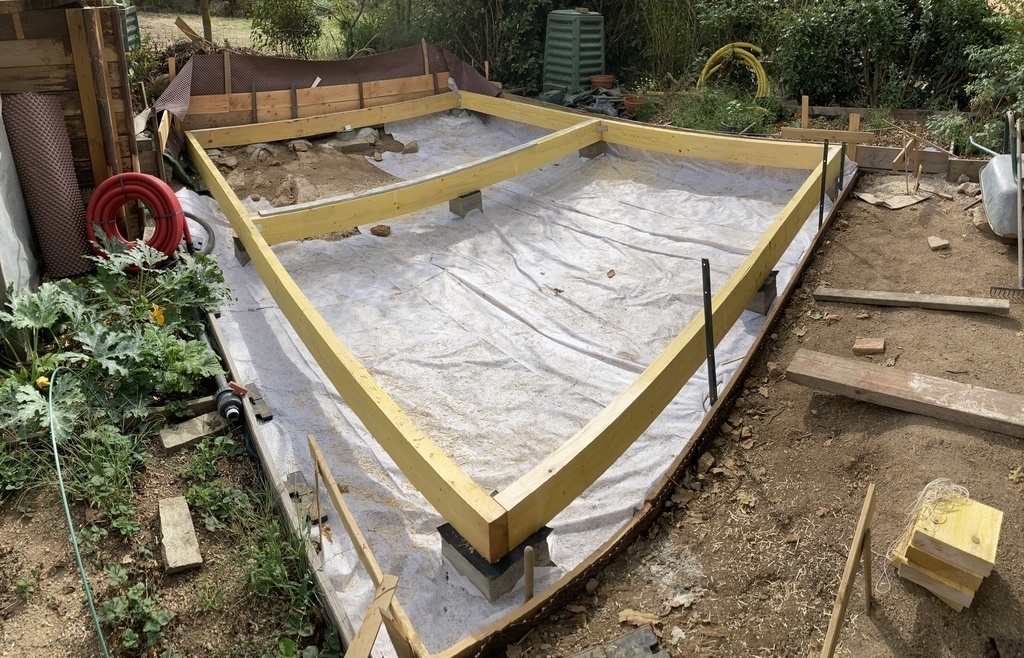

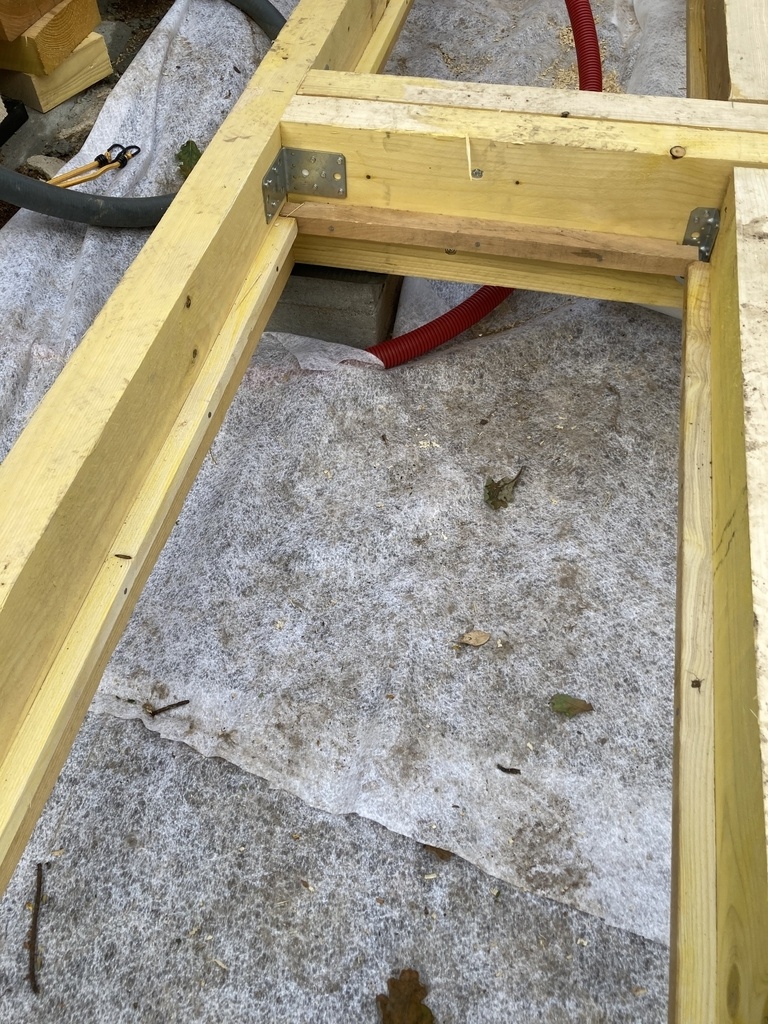

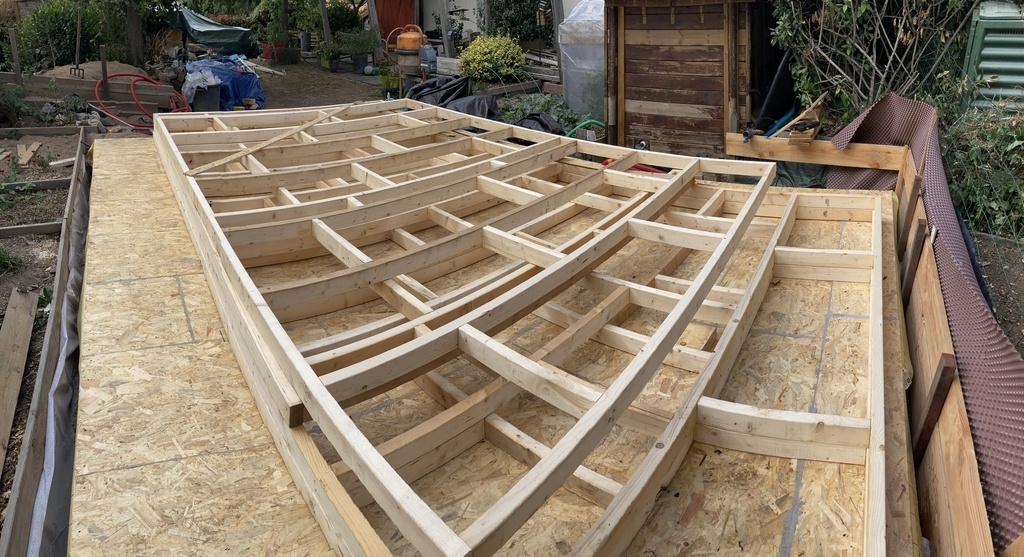

Assemblages de la dalle :

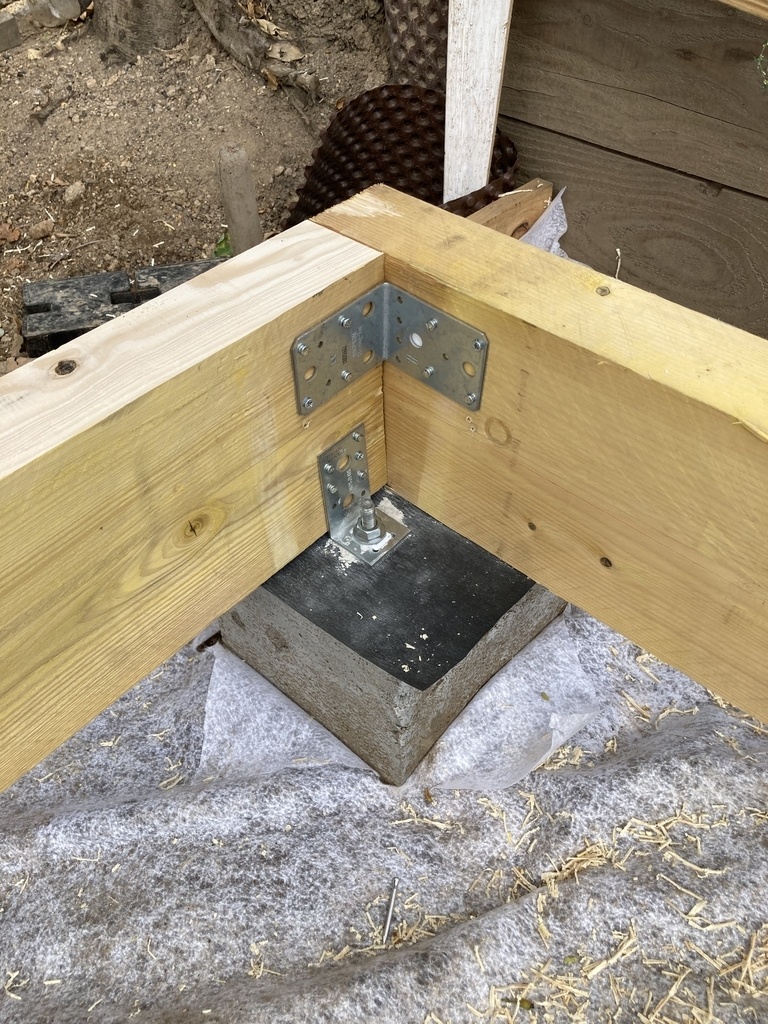

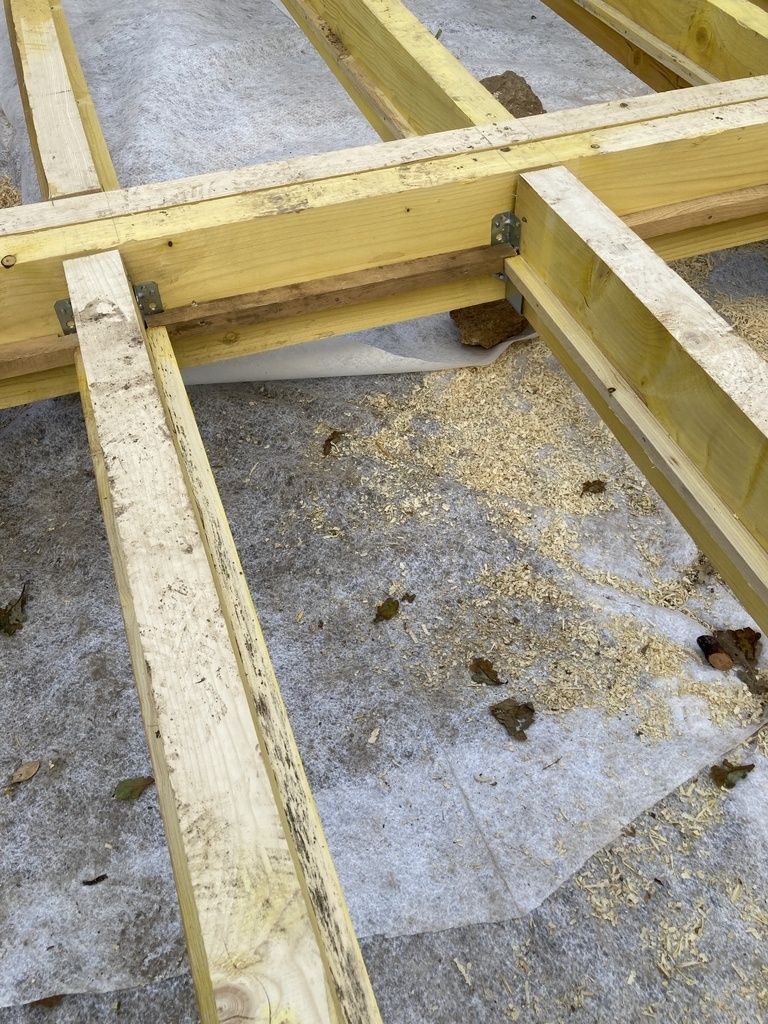

Fixation des solives porteuses 75x225 avec des vis 6x160 et équerre
Fixation des solives internes avec des sabots
Tasseau de fond de coffre avec des pointes 3,5x65 et clouteur
Dalle suite

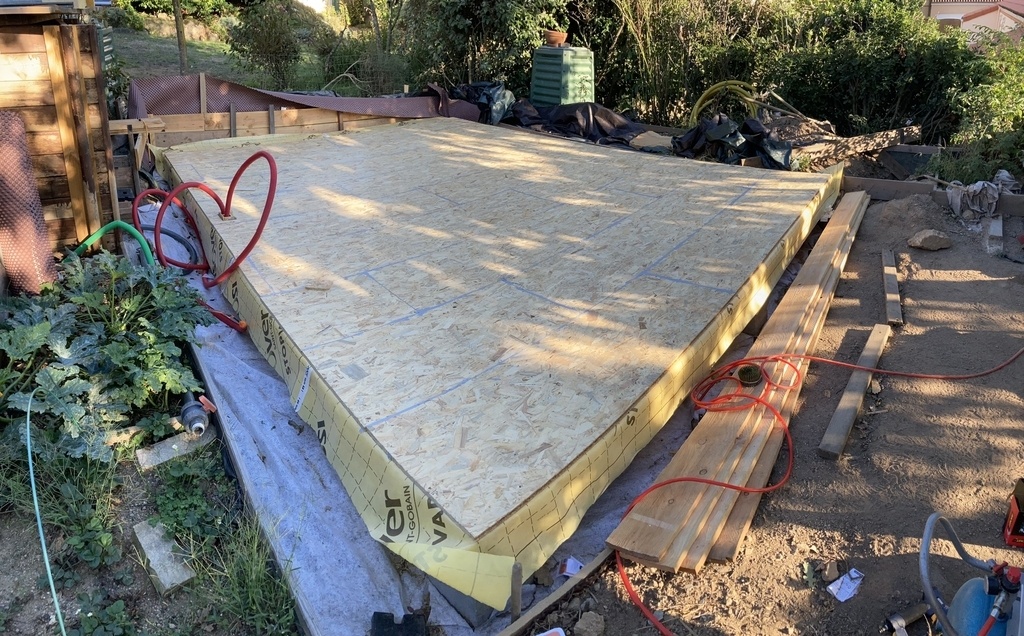

Finition de la dalle :
Mise en place des fonds de coffre en OSB 9mm sur les tasseaux (vissés et pointés)
jointure au Sika sur le fond des coffres.

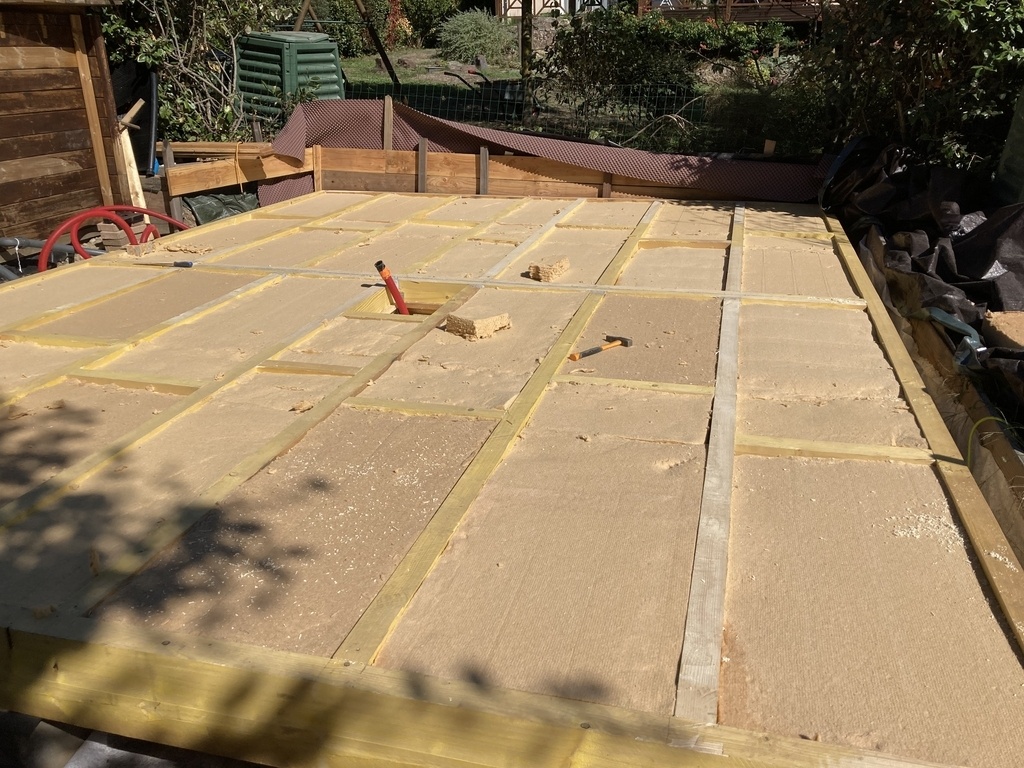

insertion de l’isolation laine de bois de 80mm
mise en place du par vapeur et des dalles de planchers osb de 22mm avec jointure au sika avant la pose

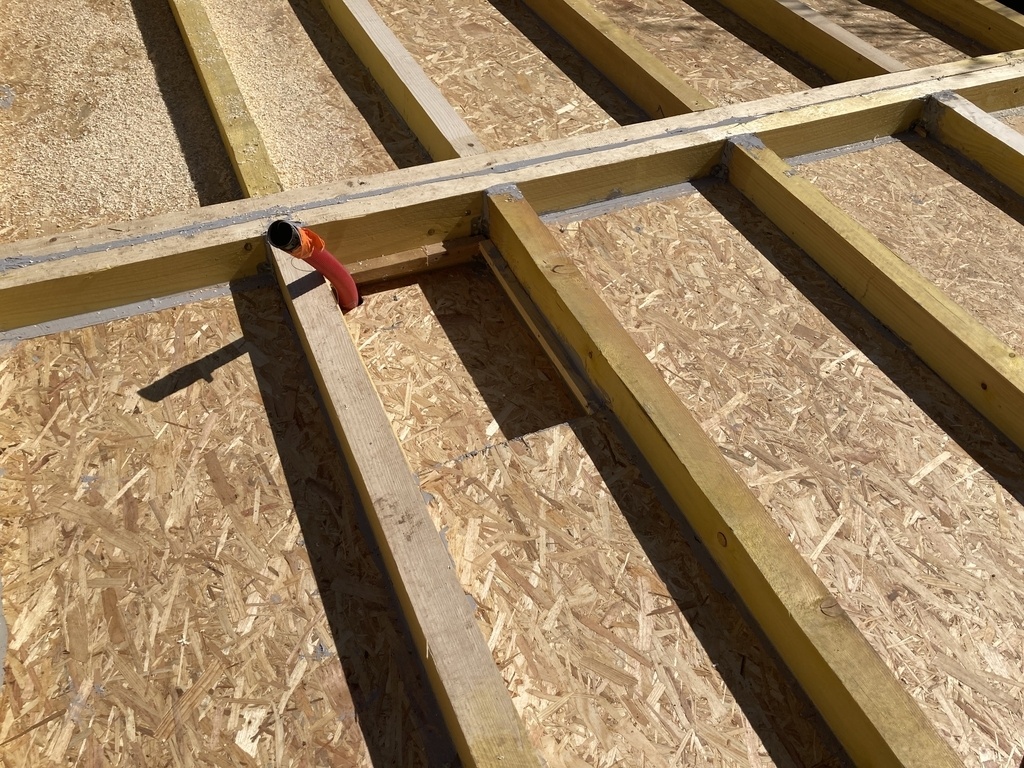

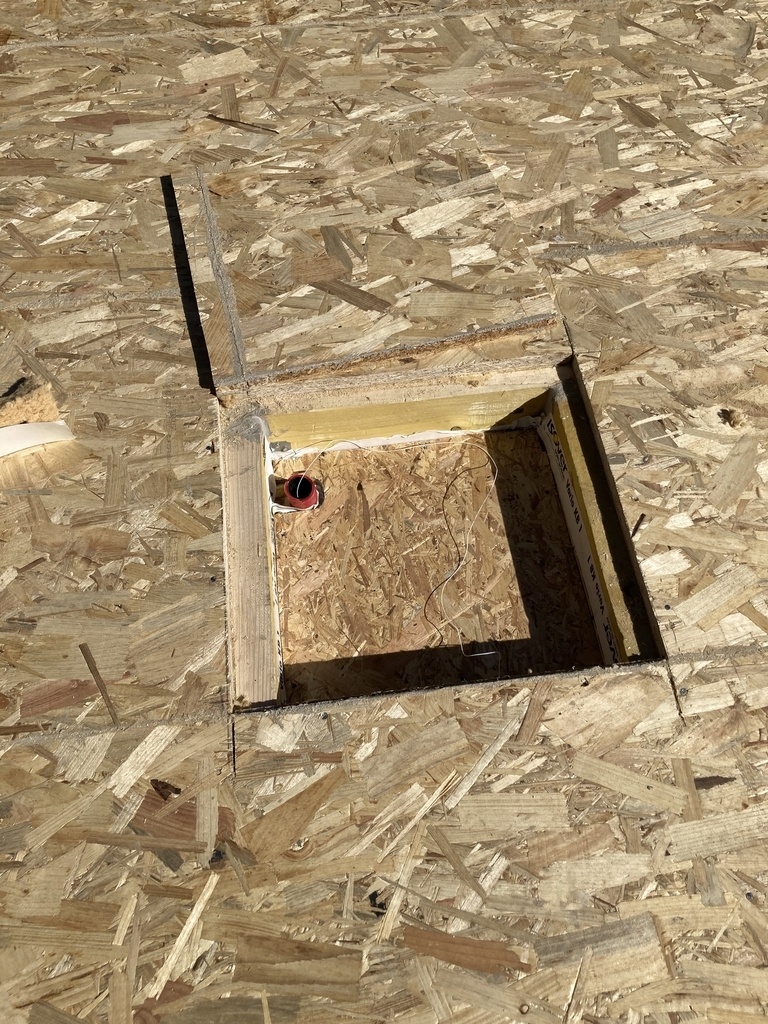

j'ai aussi préparé un coffret électrique au milieu de la dalle (cela peut servir)
Les murs ...

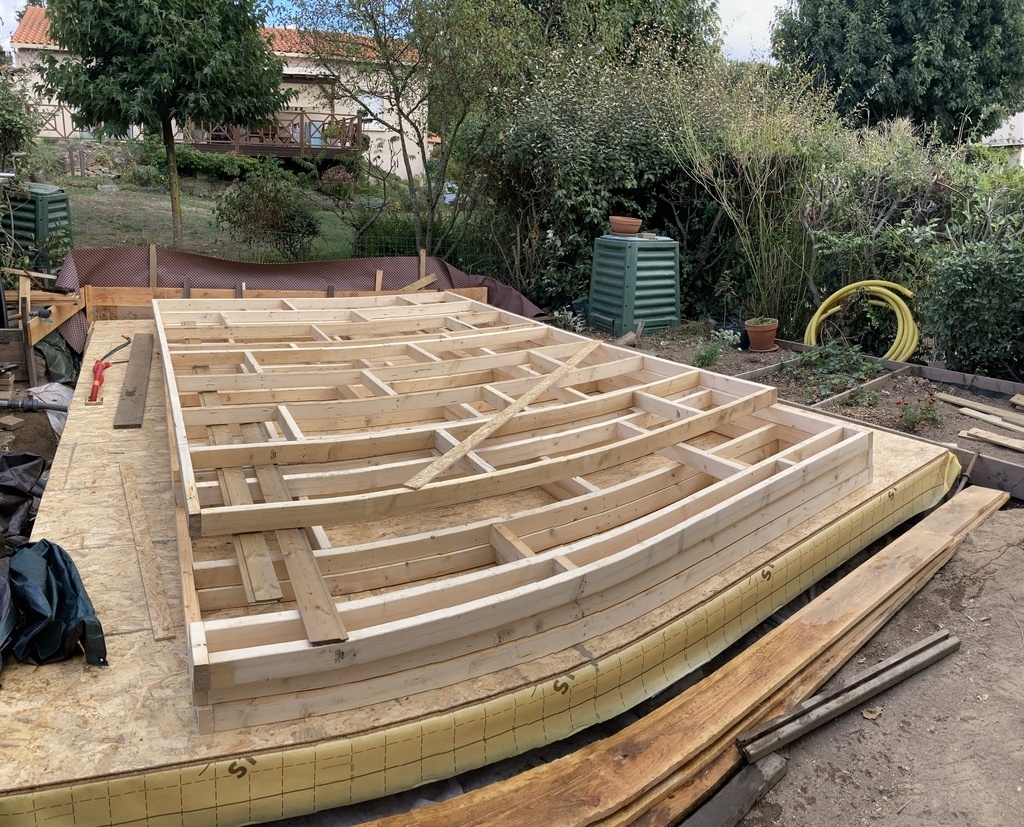

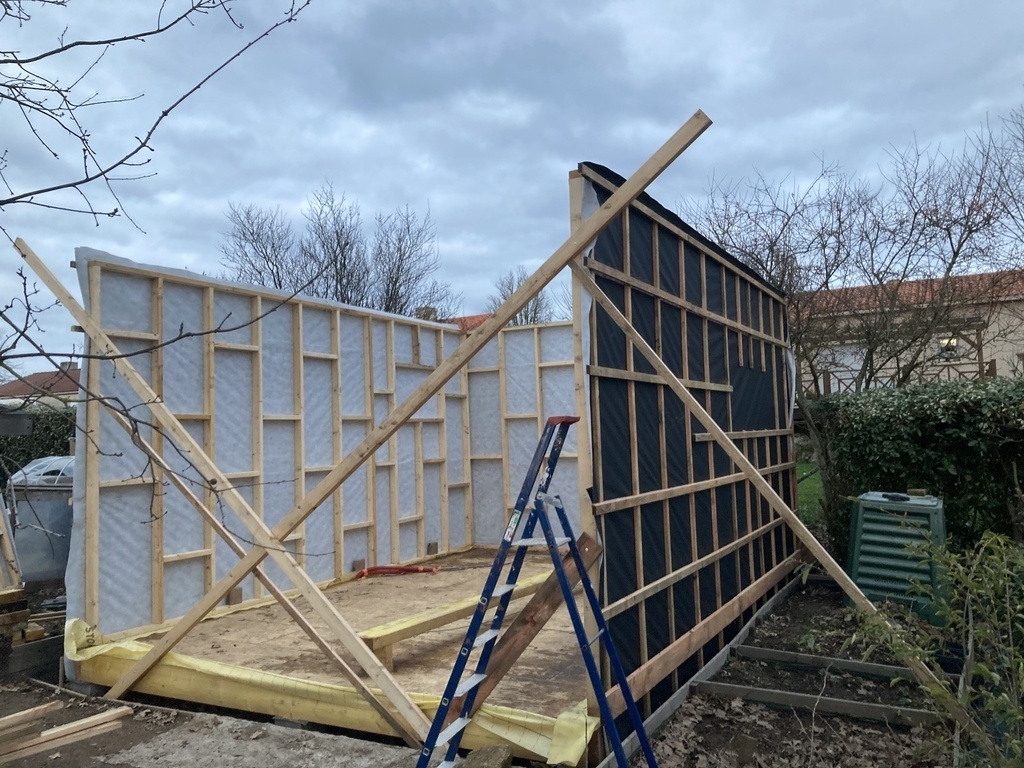

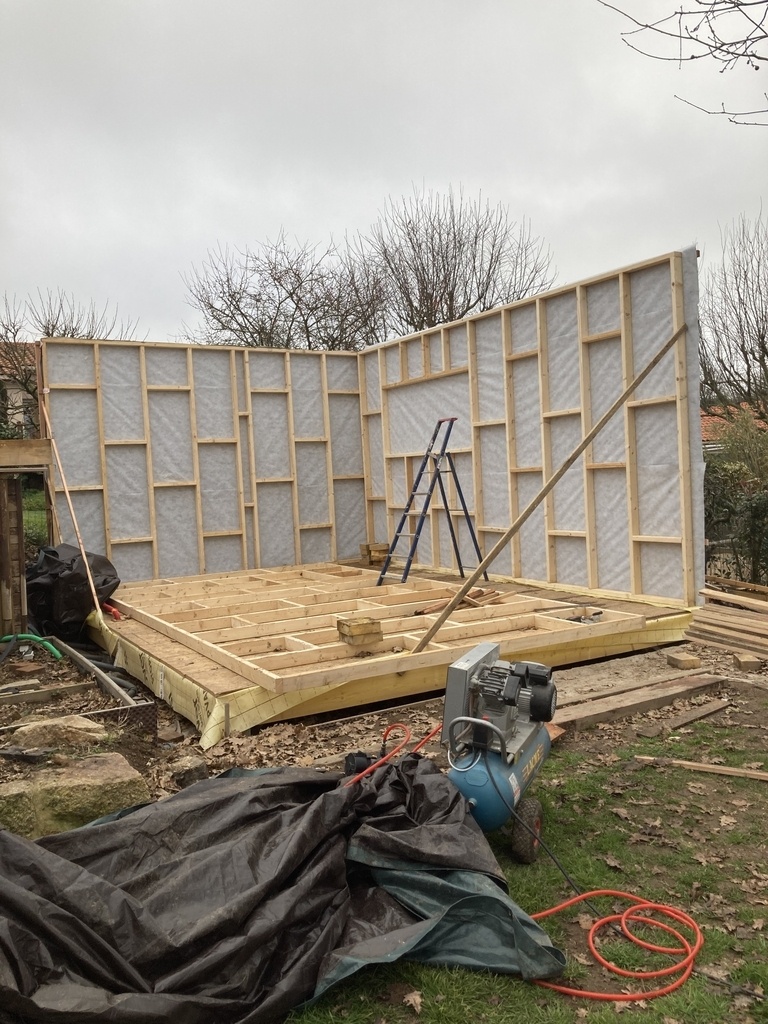

Montage des murs 1 et 2

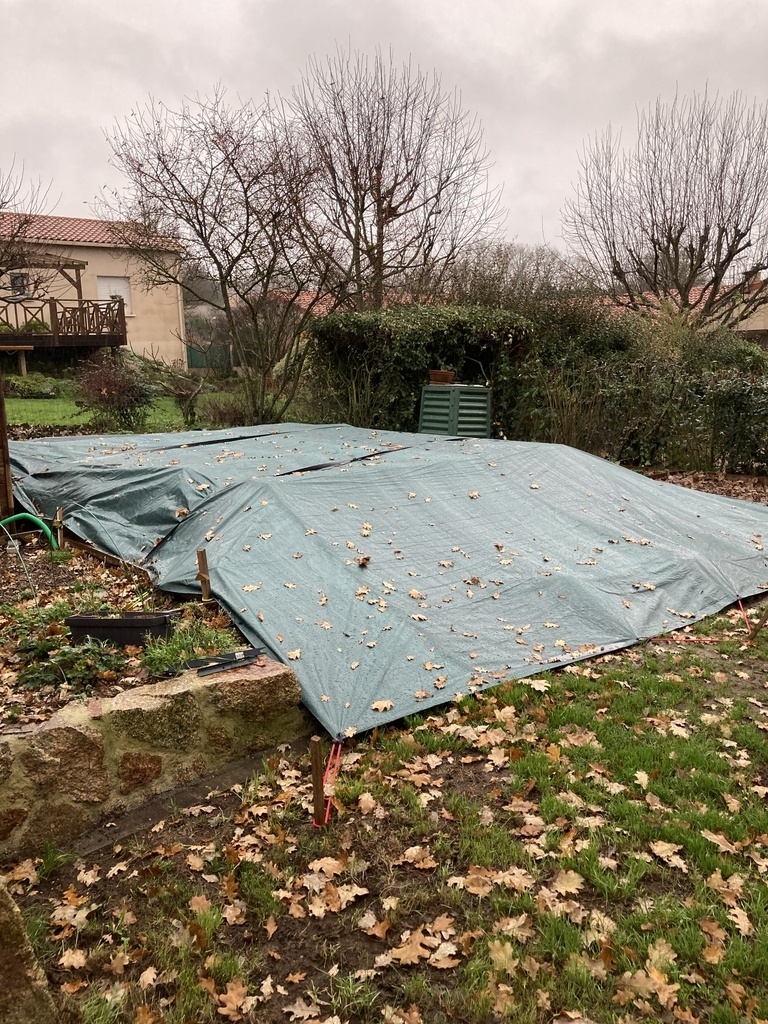

Reprise des travaux après le gros de l’hiver

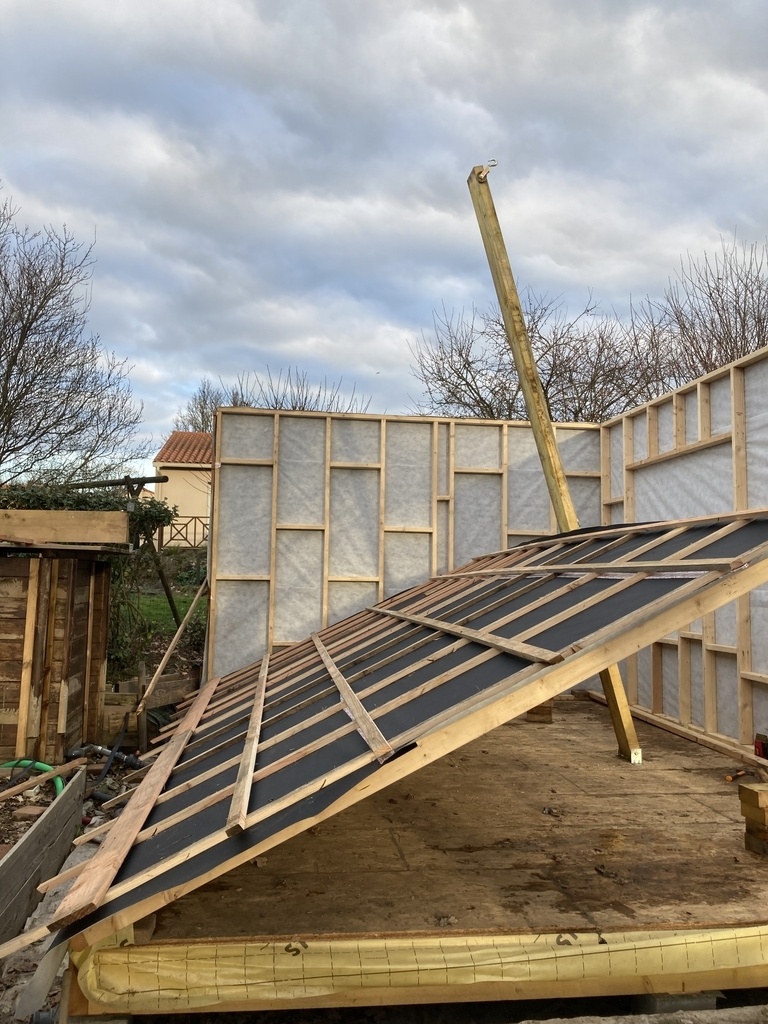

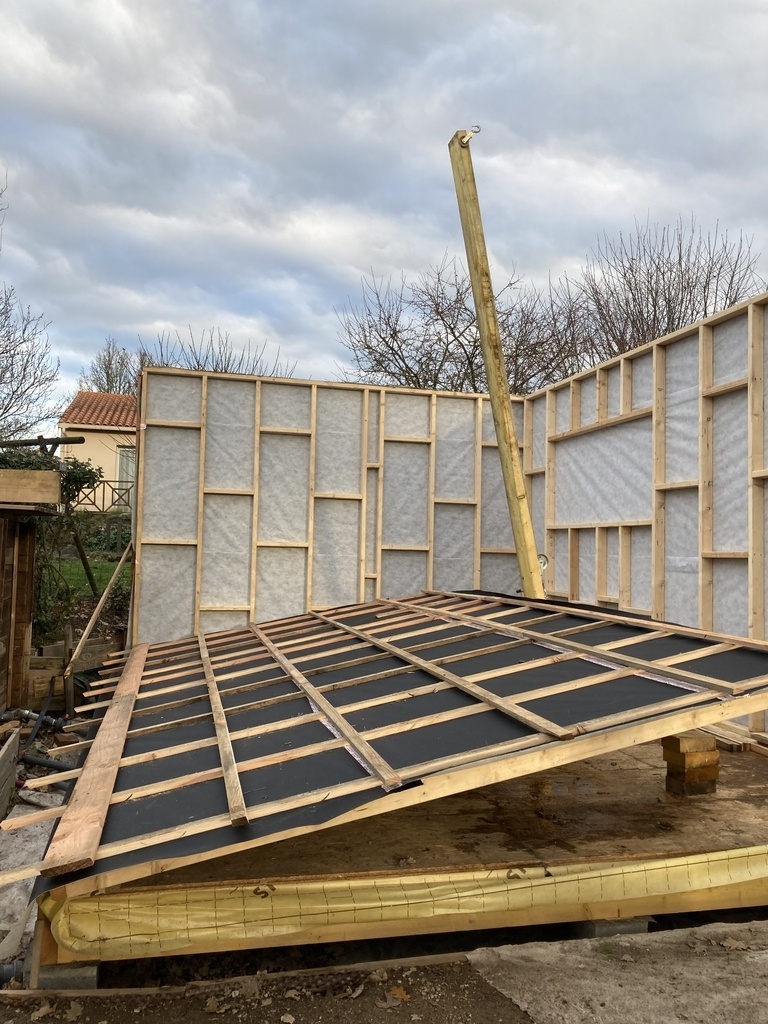

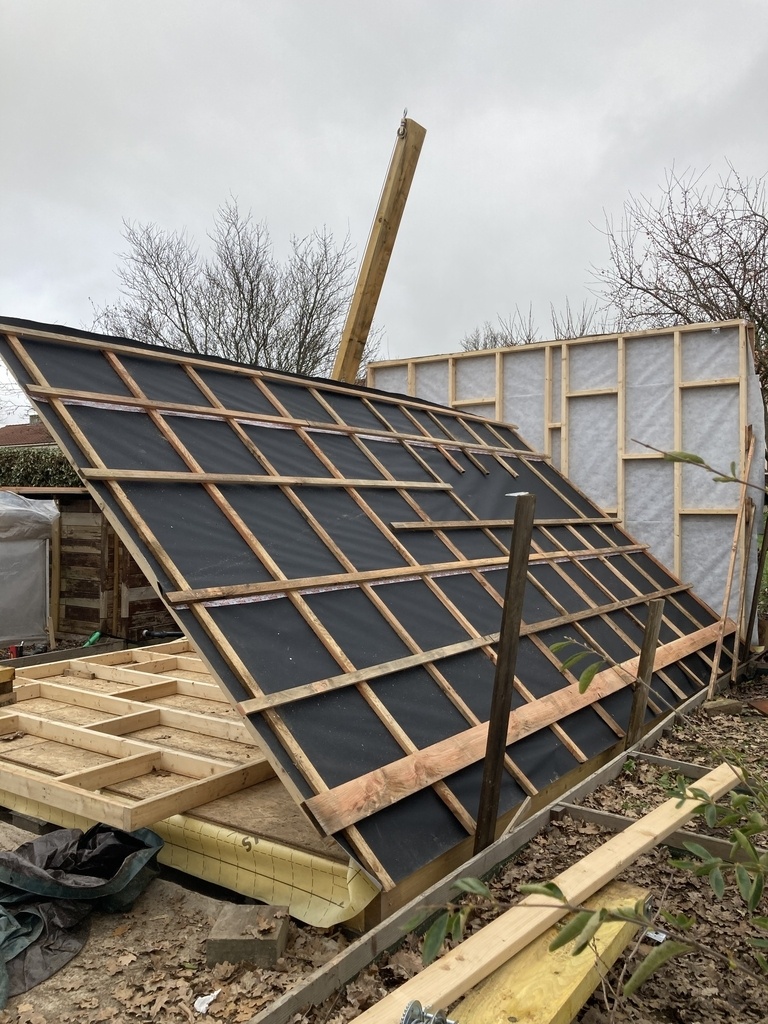

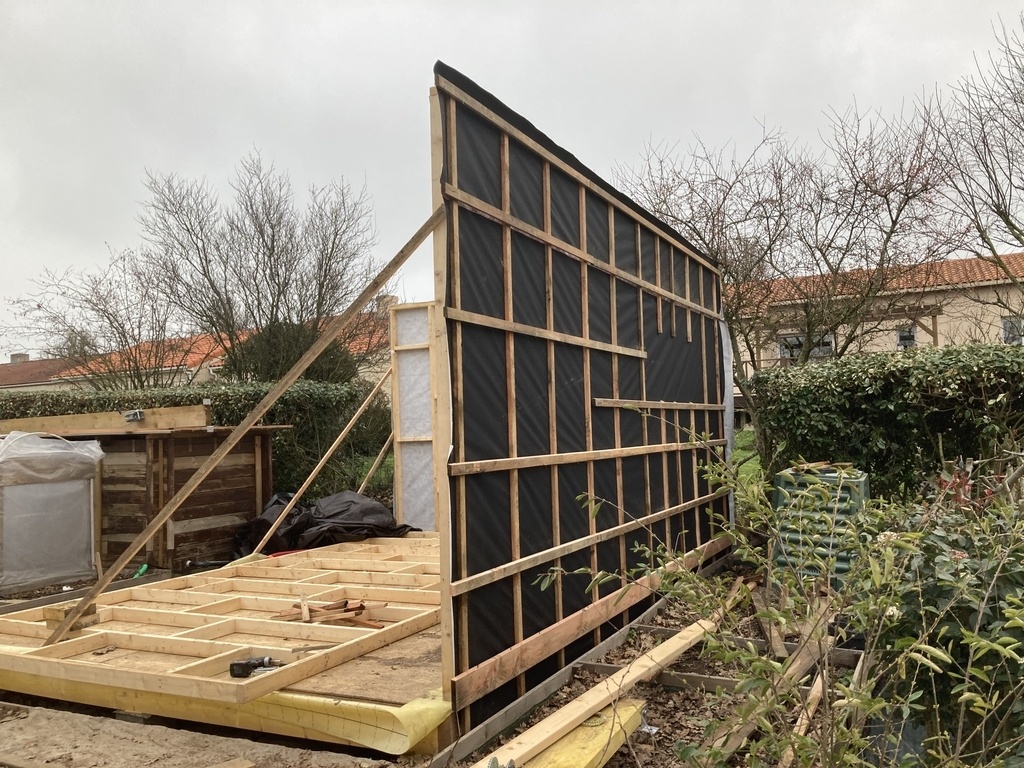

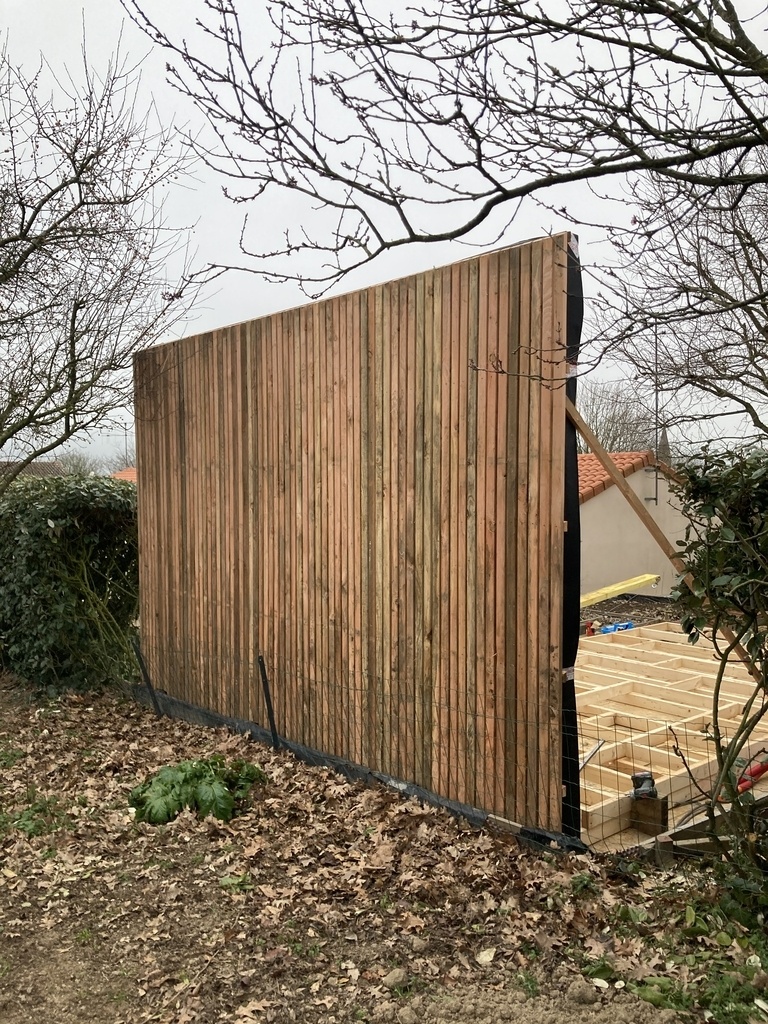

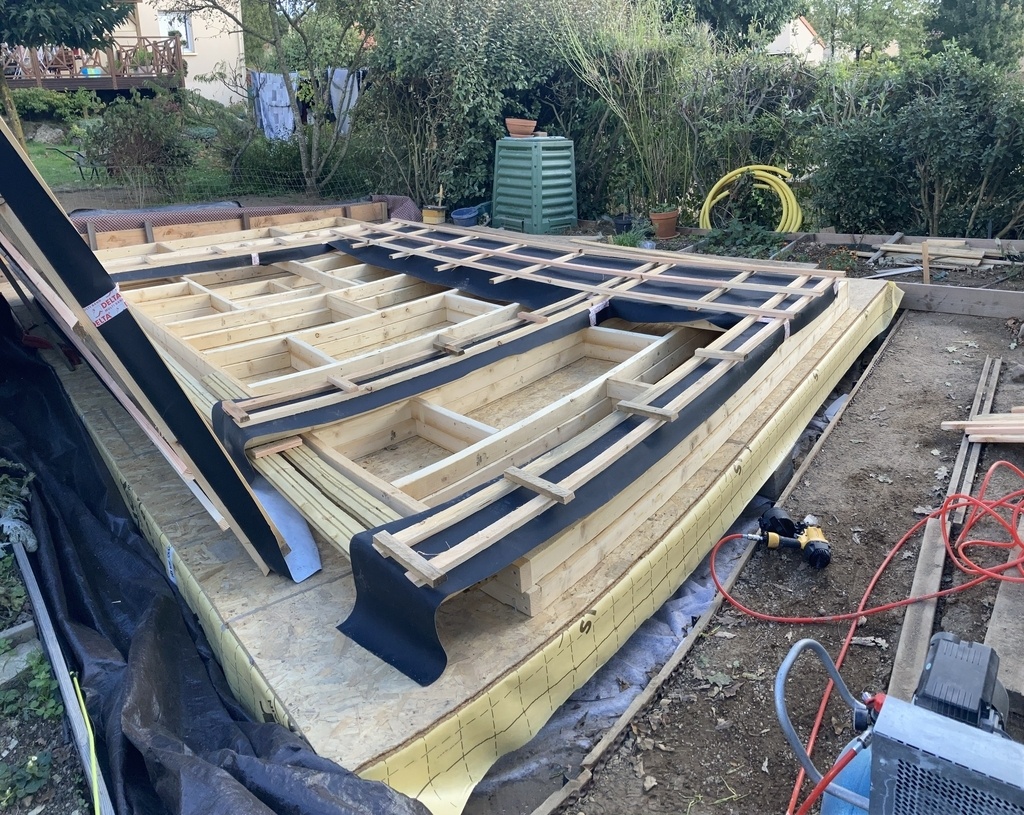

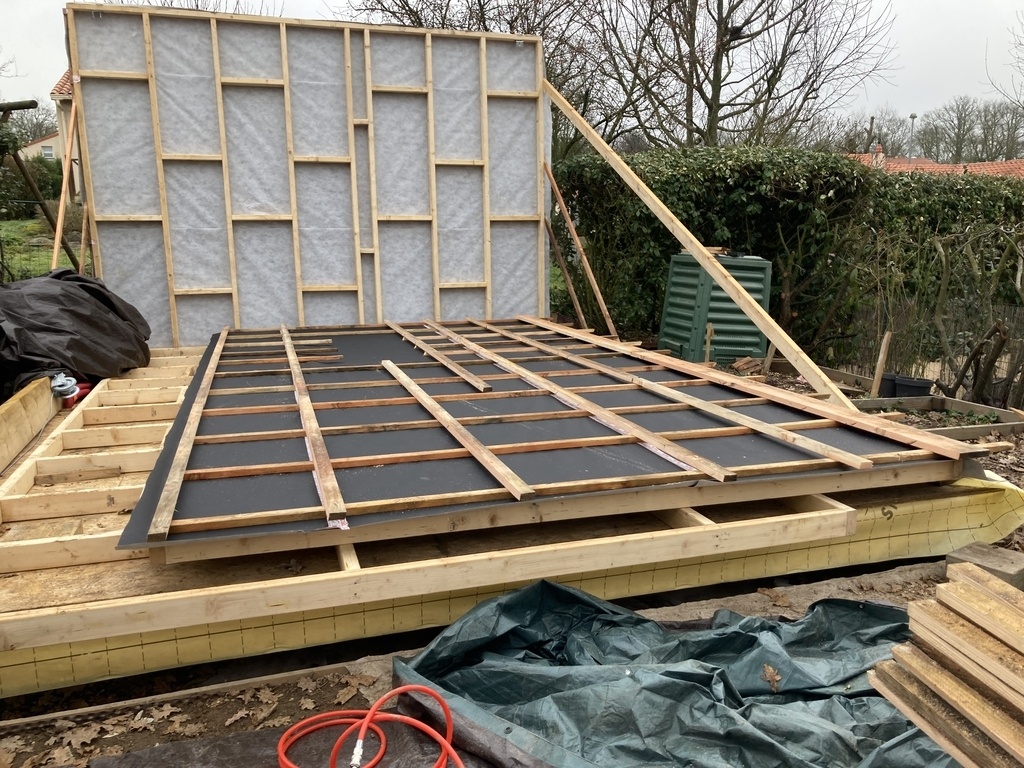

- Mur mitoyen

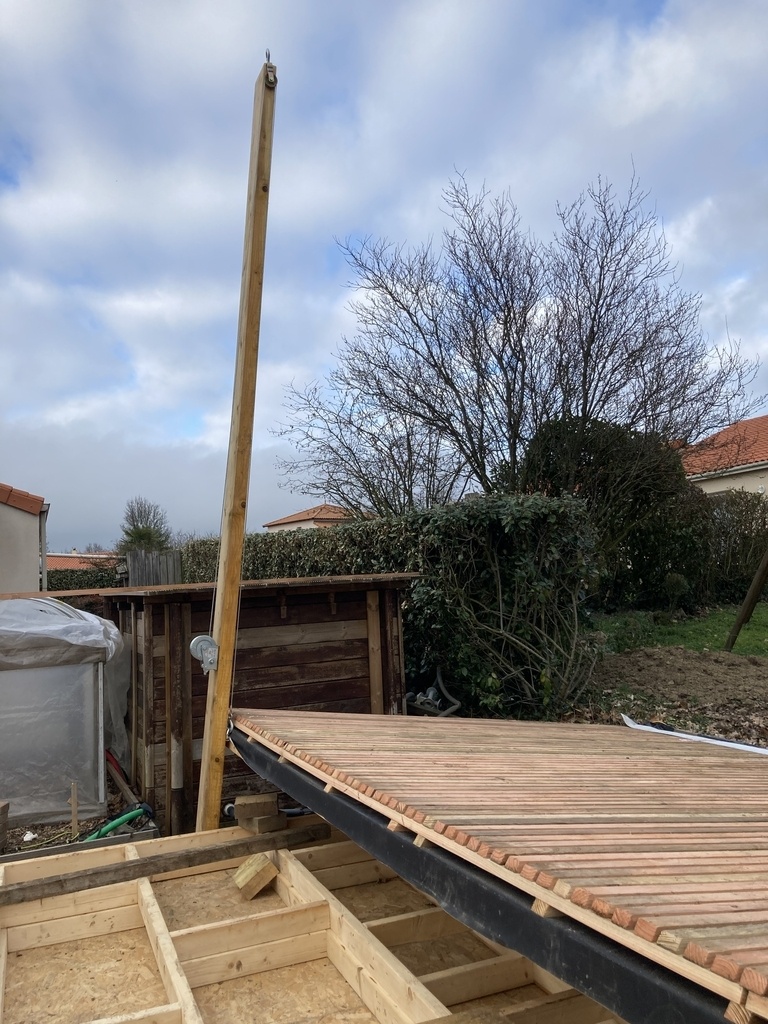

Le bardage est posé avant levage

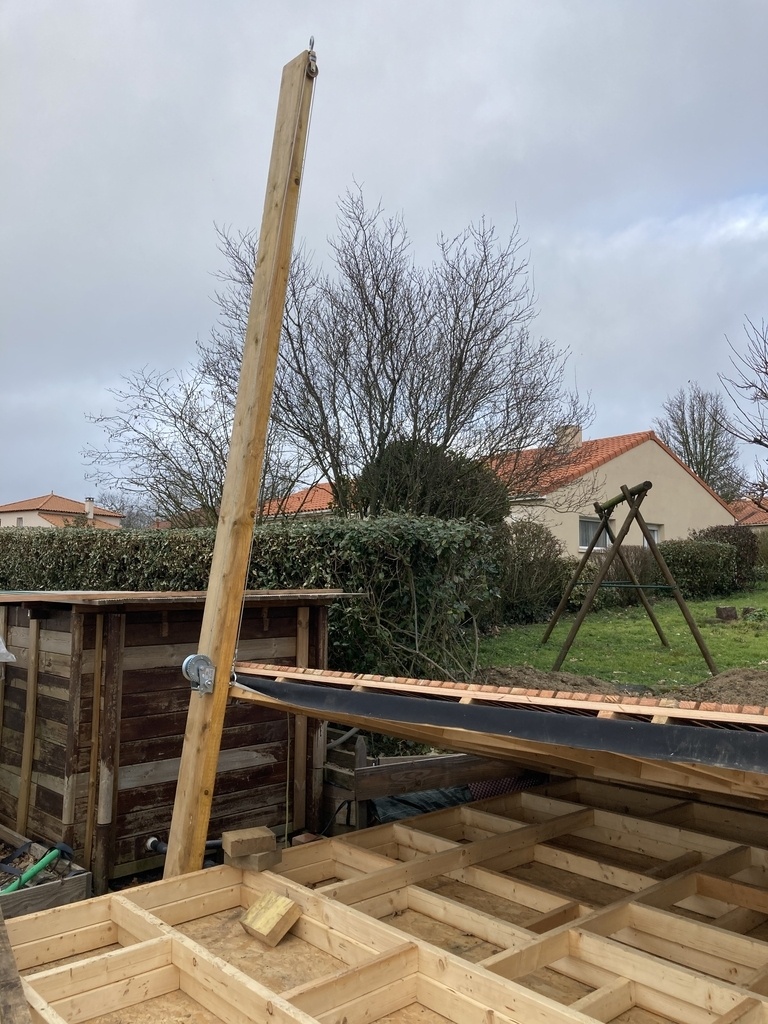

Vu le poid du bardage 2 treuils sur deux madrier de 225 sont nécessaires

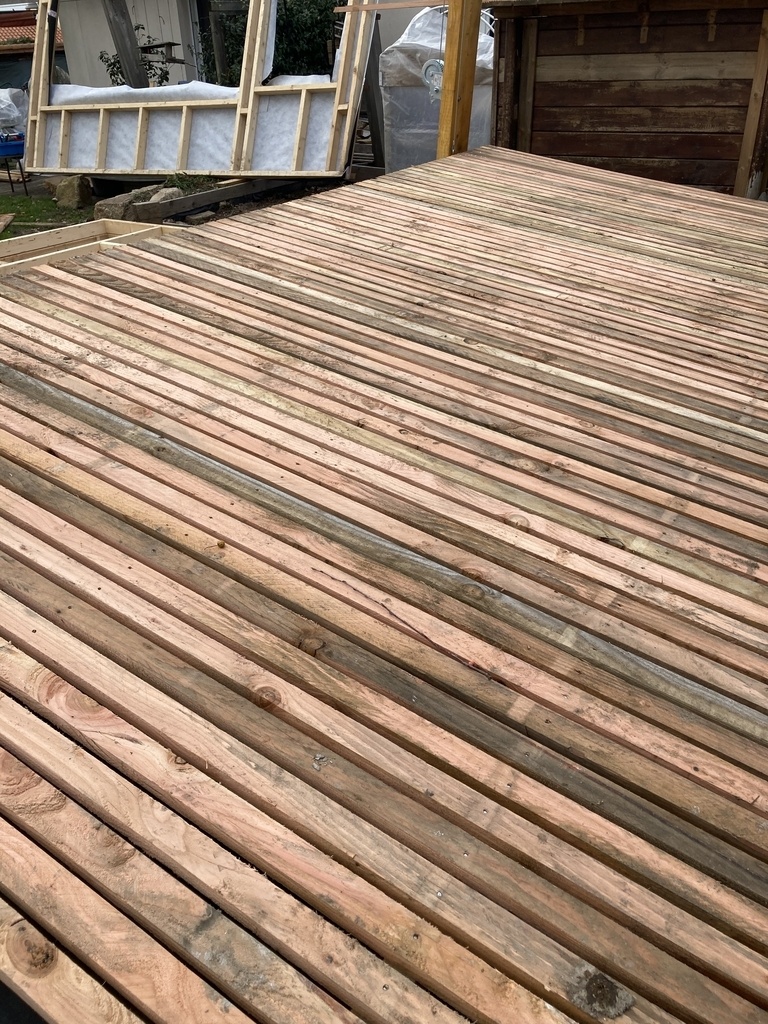

Le bardage est composé de planches de douglas brut de 27 mm delignées a la scie circulaire et fixées avec des pointes inox
Le voisin : ha oui, un beau panneau quand même !

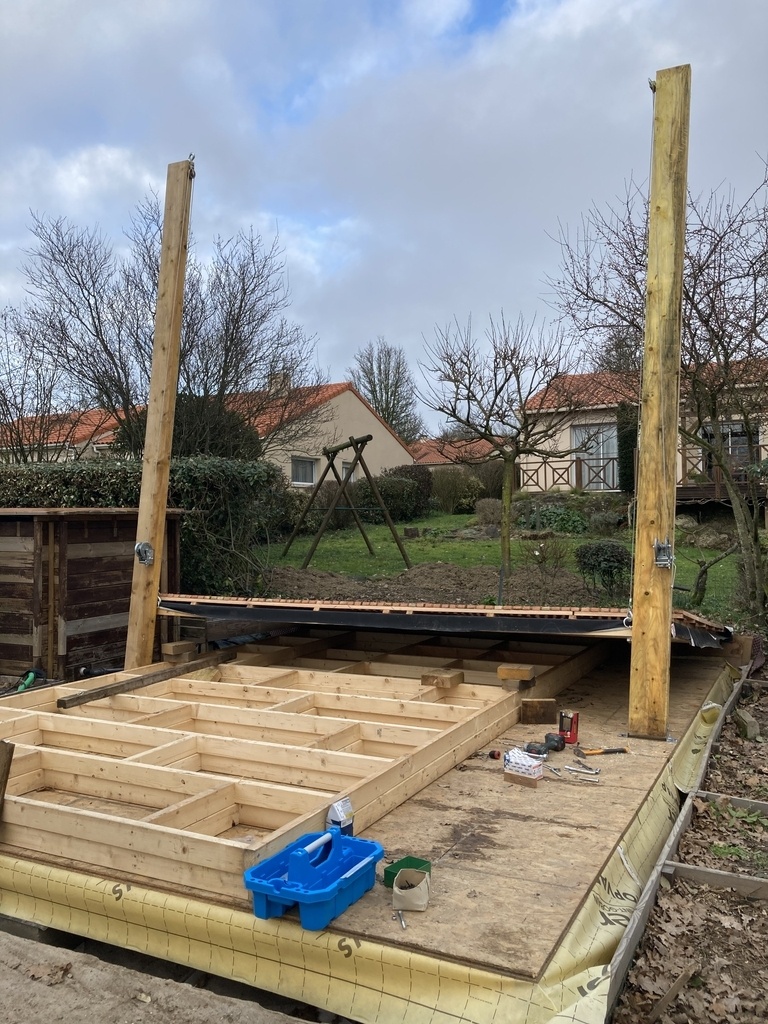

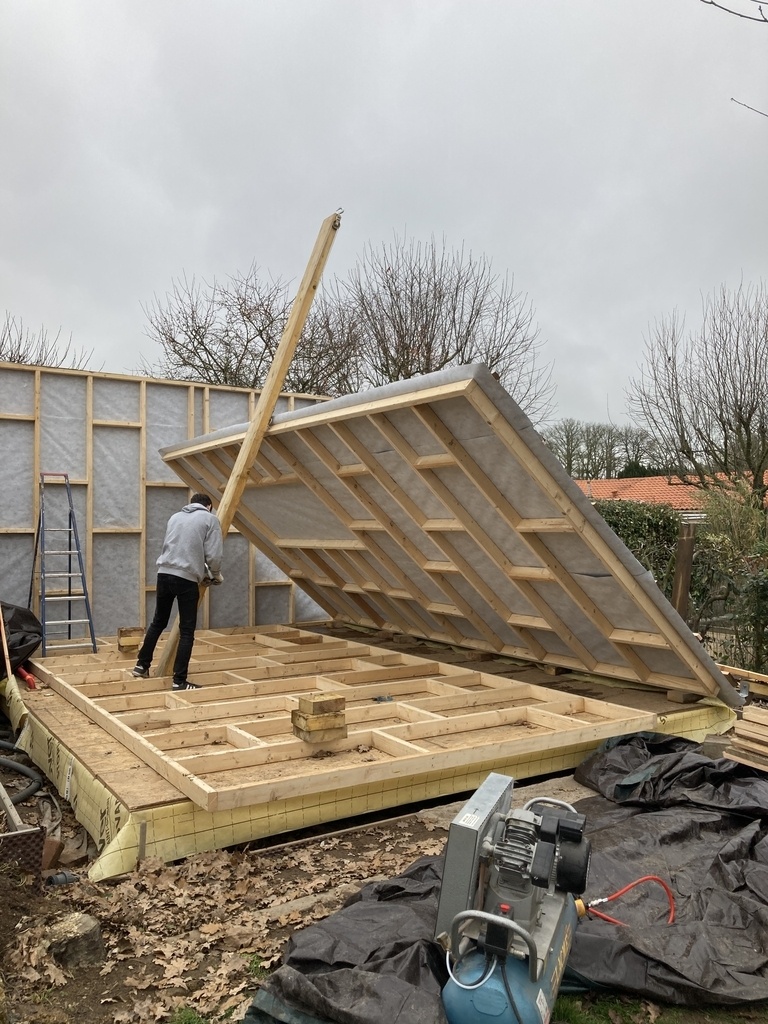

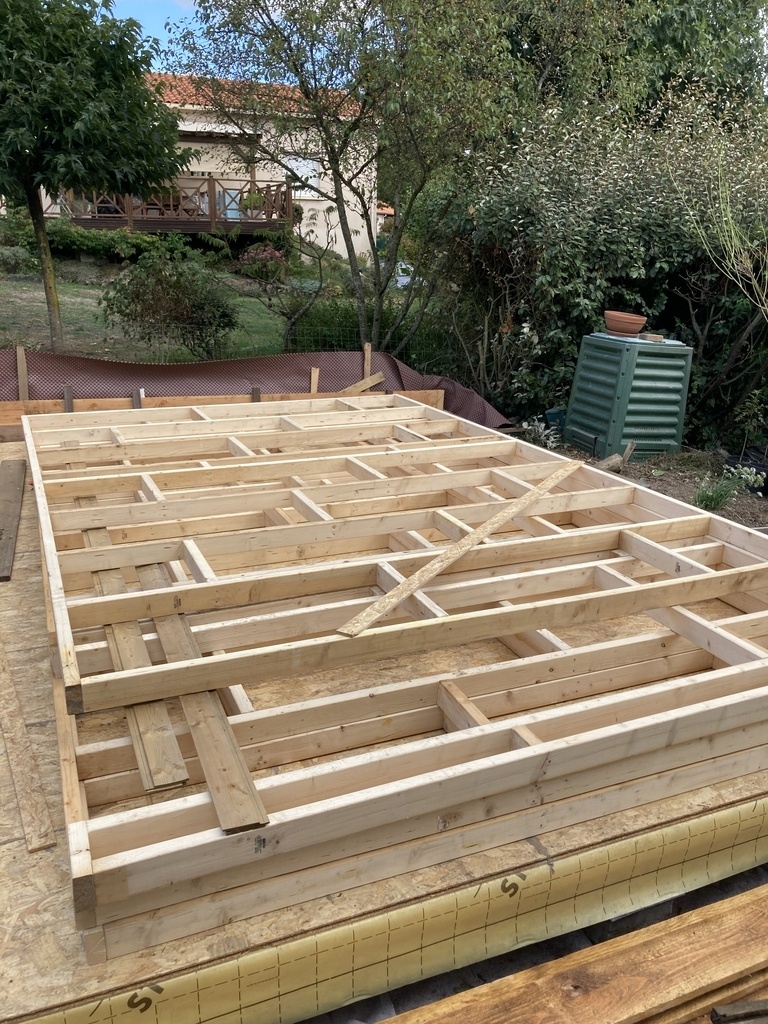

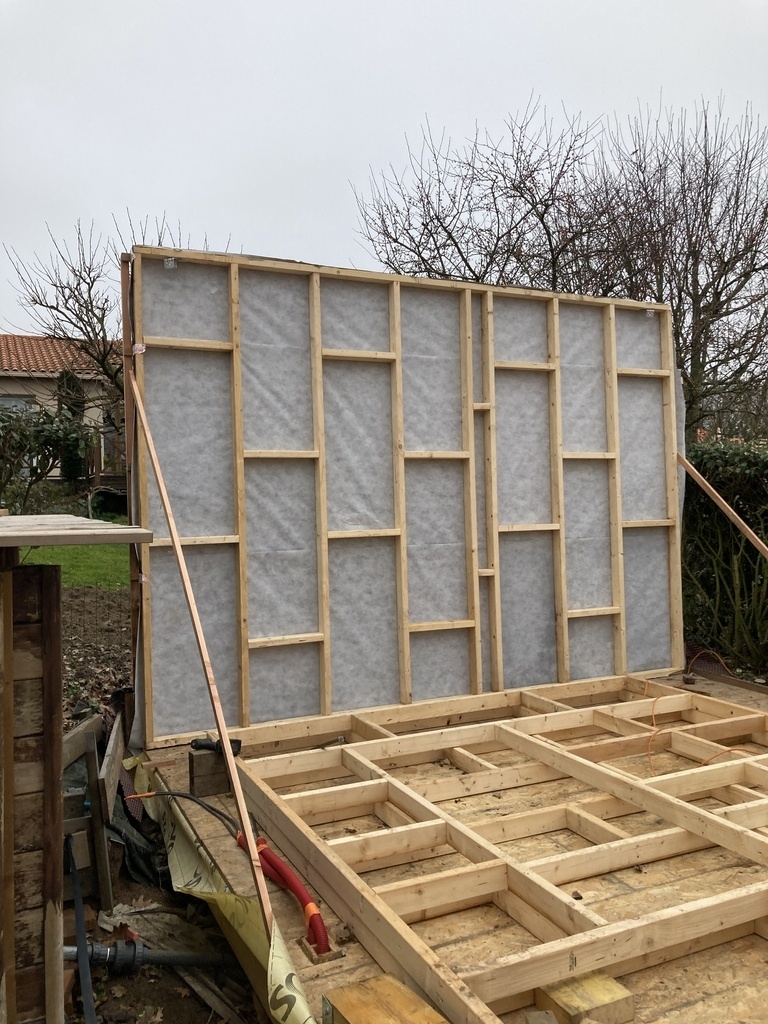

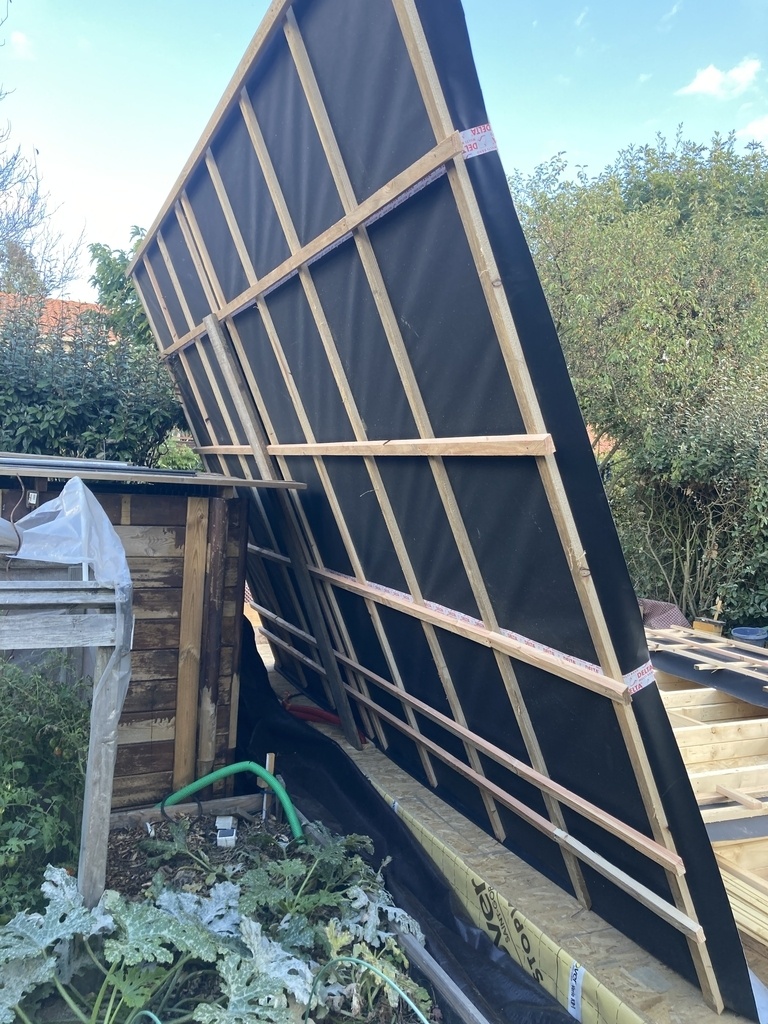

- mur sud
Le bardage sera posé apres. Vu la taille du panneau, il me serai impossible de le lever
Un treuil suffit

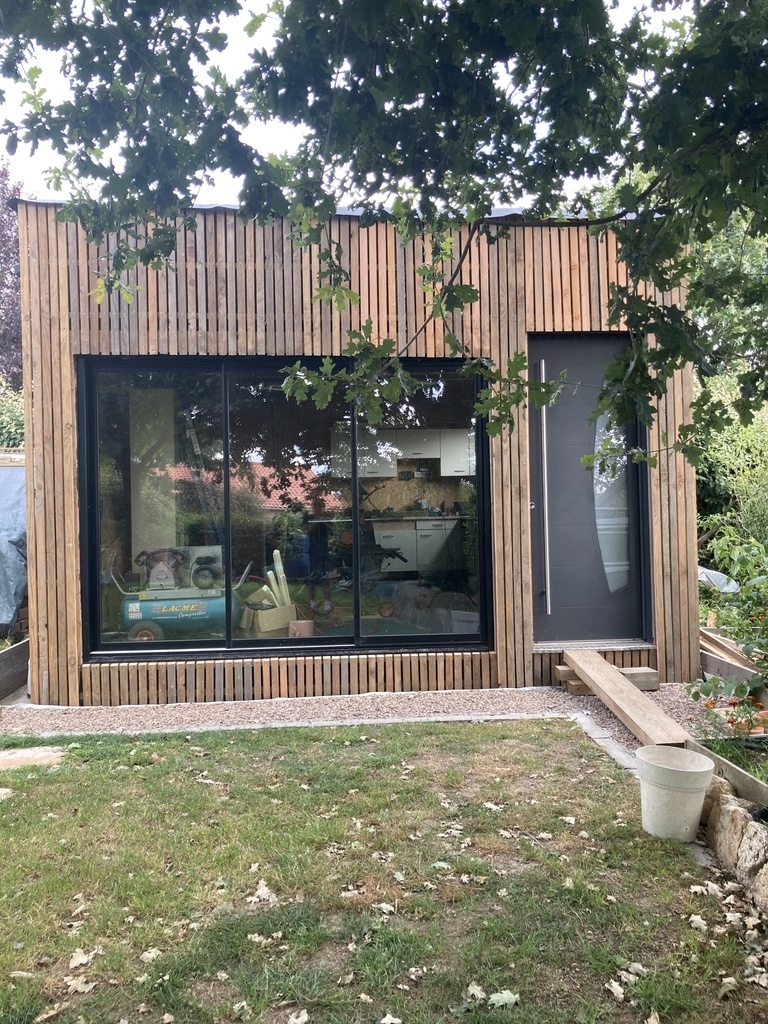

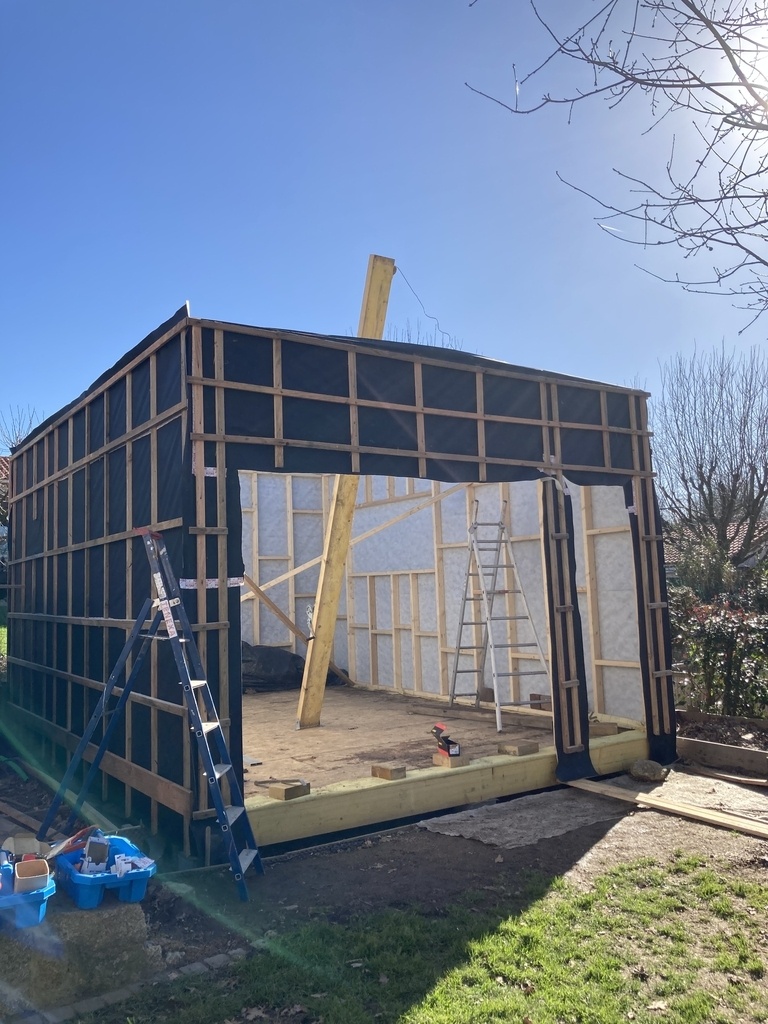

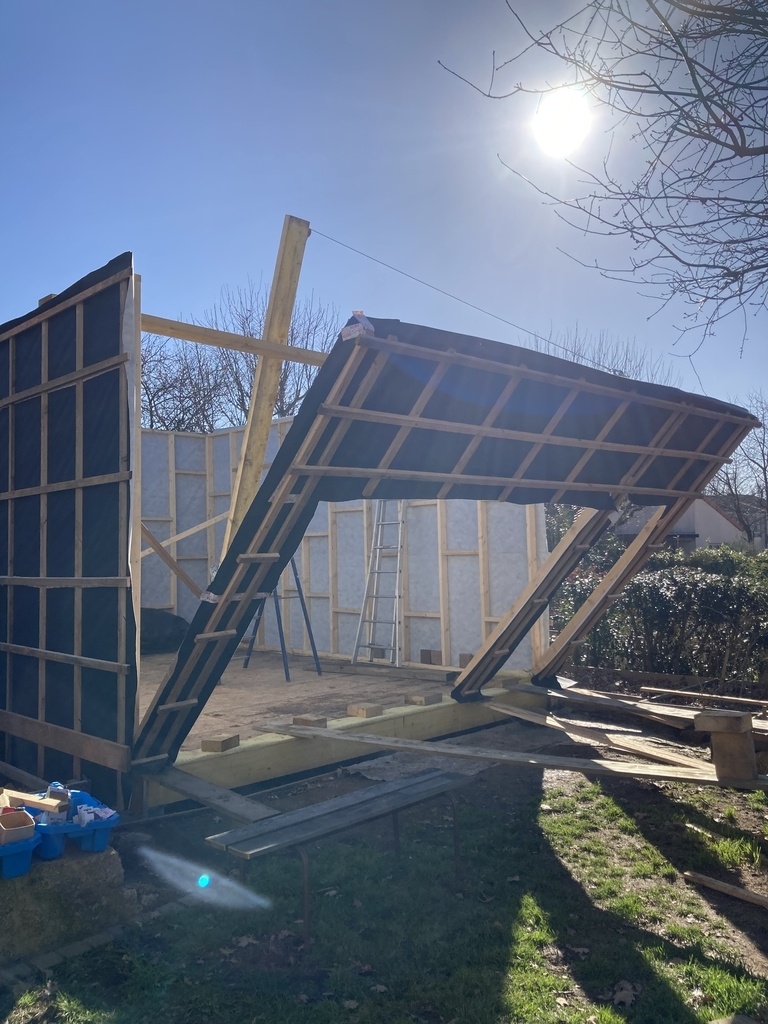

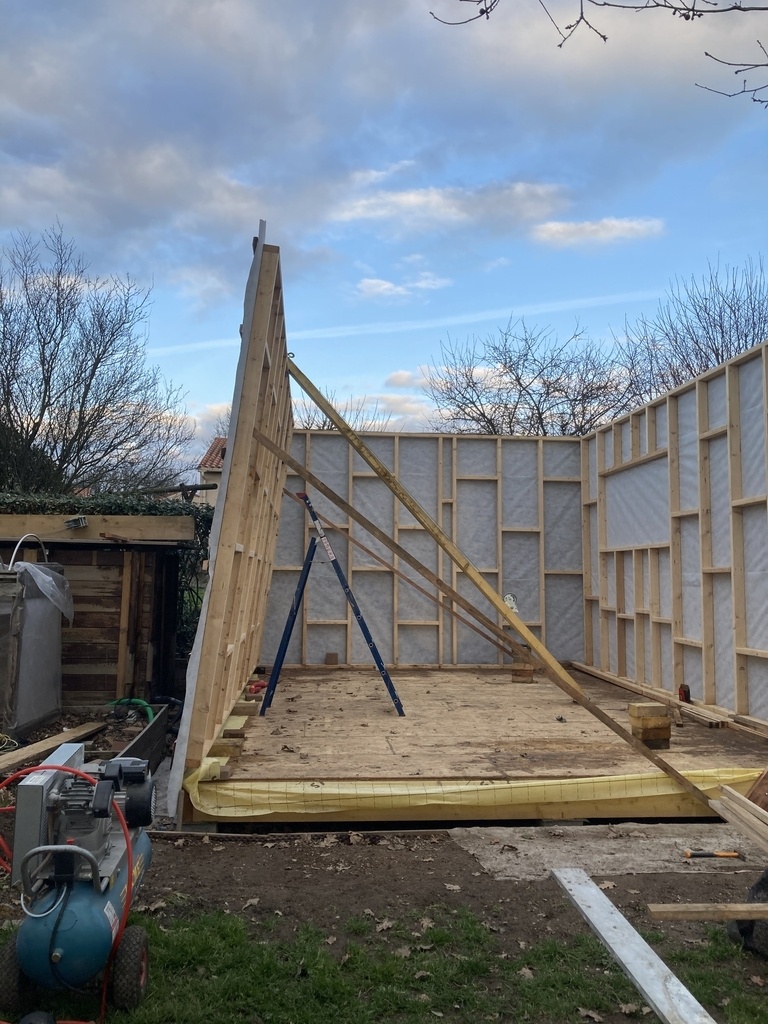

3eme et façade

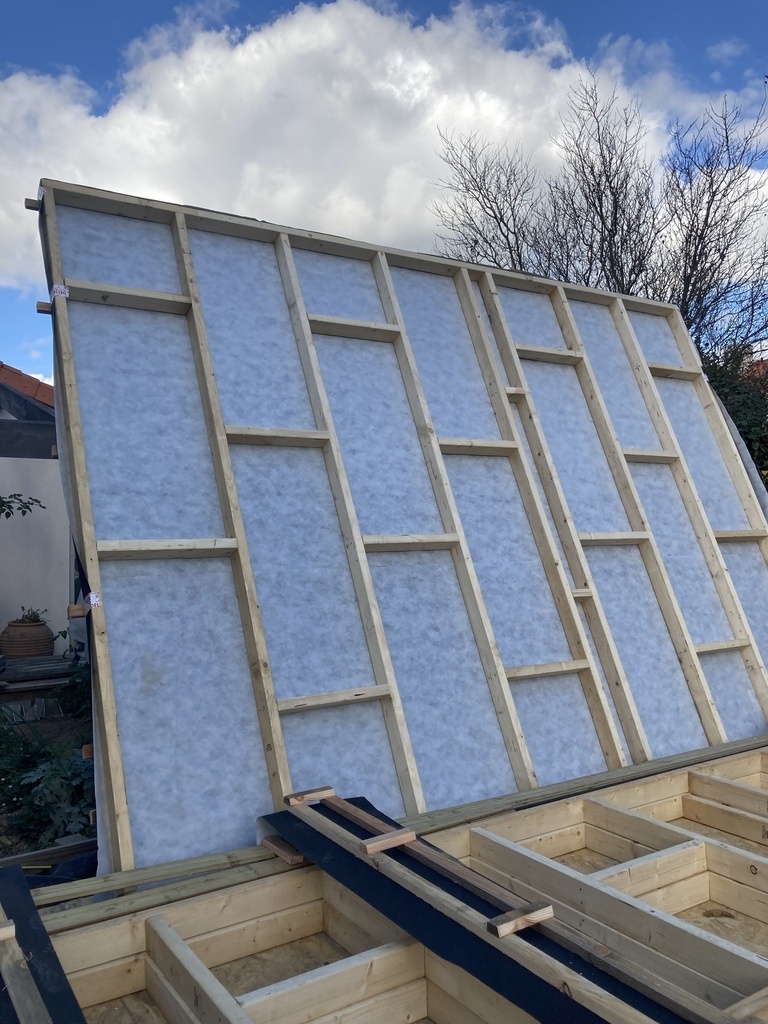

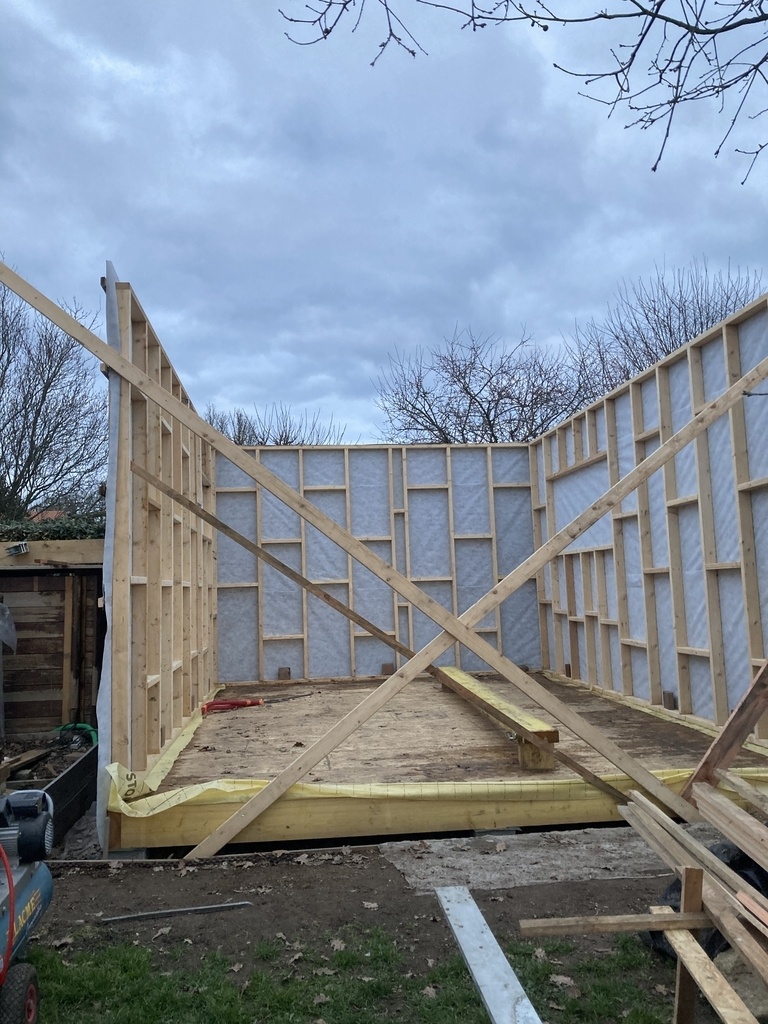

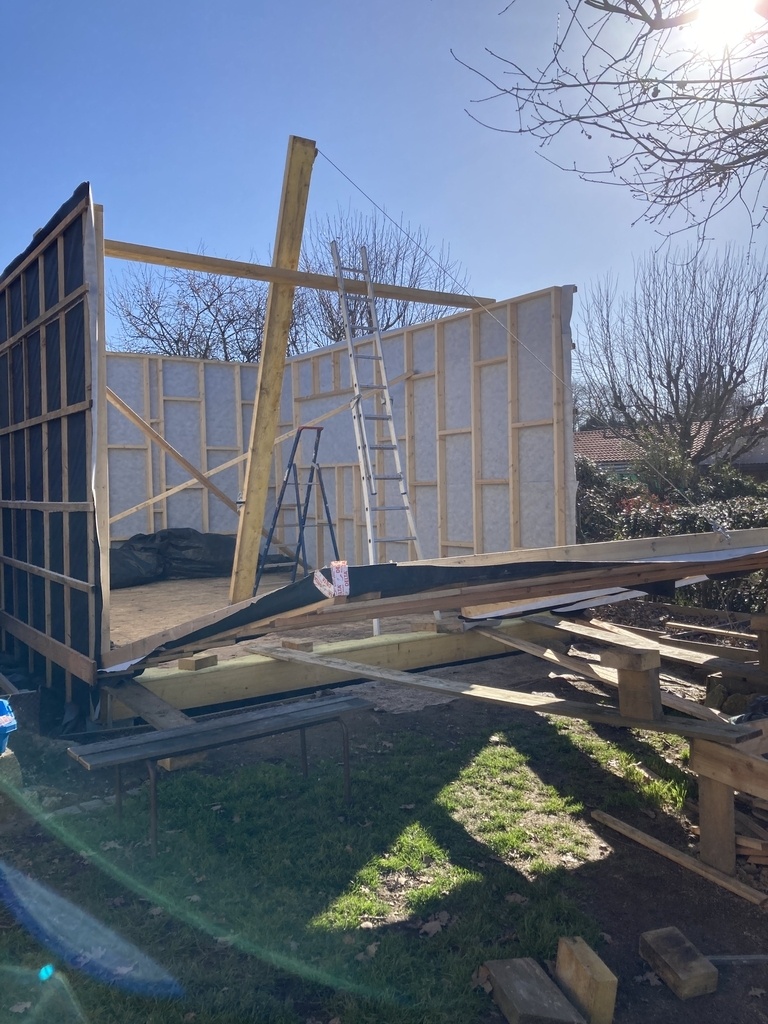

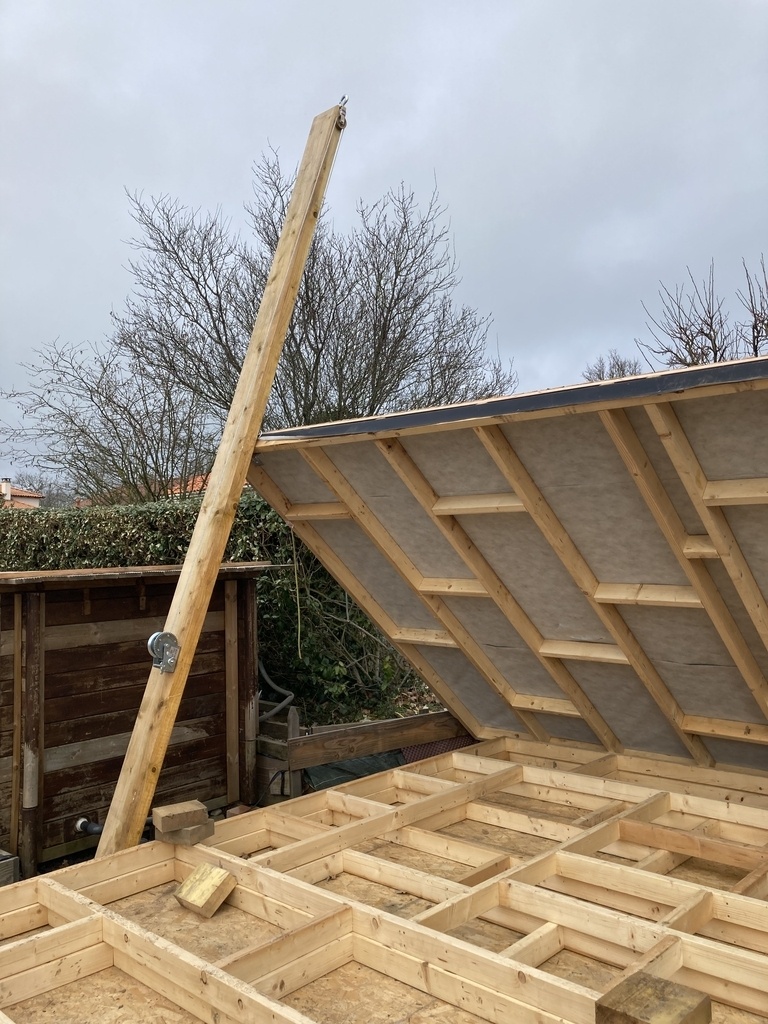

Lever du 3eme avec la meme méthode …
Et la facade avec montage par l’extérieur (un madrier fixé sur le haut des murs permet la fixation de la grue)

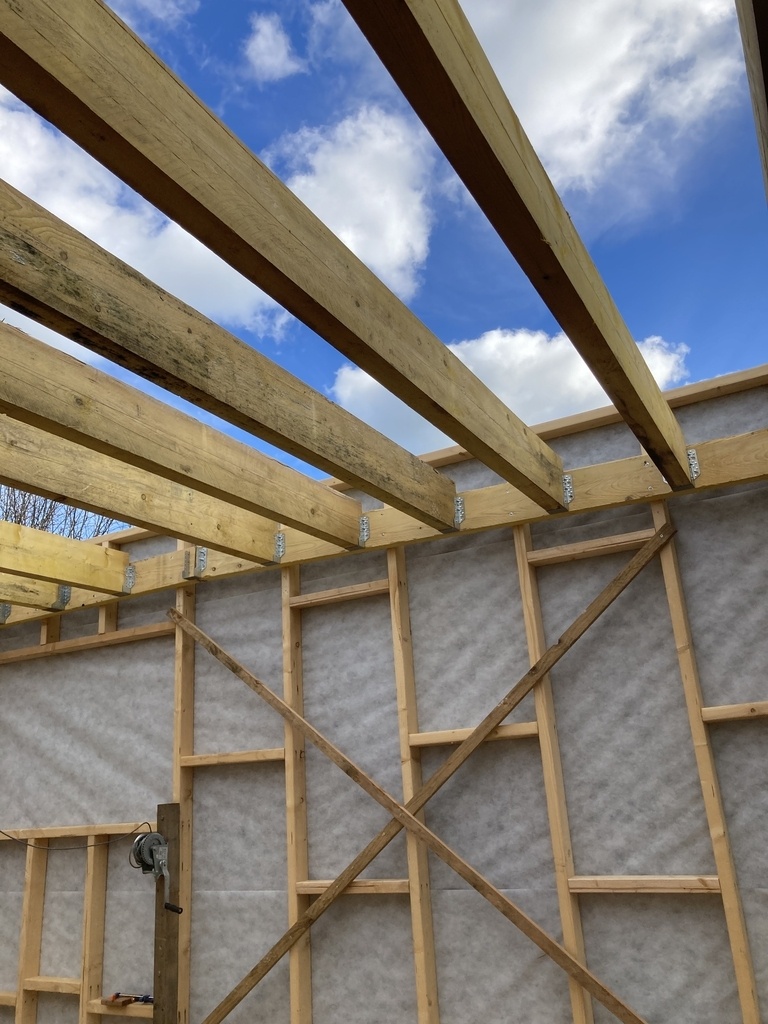

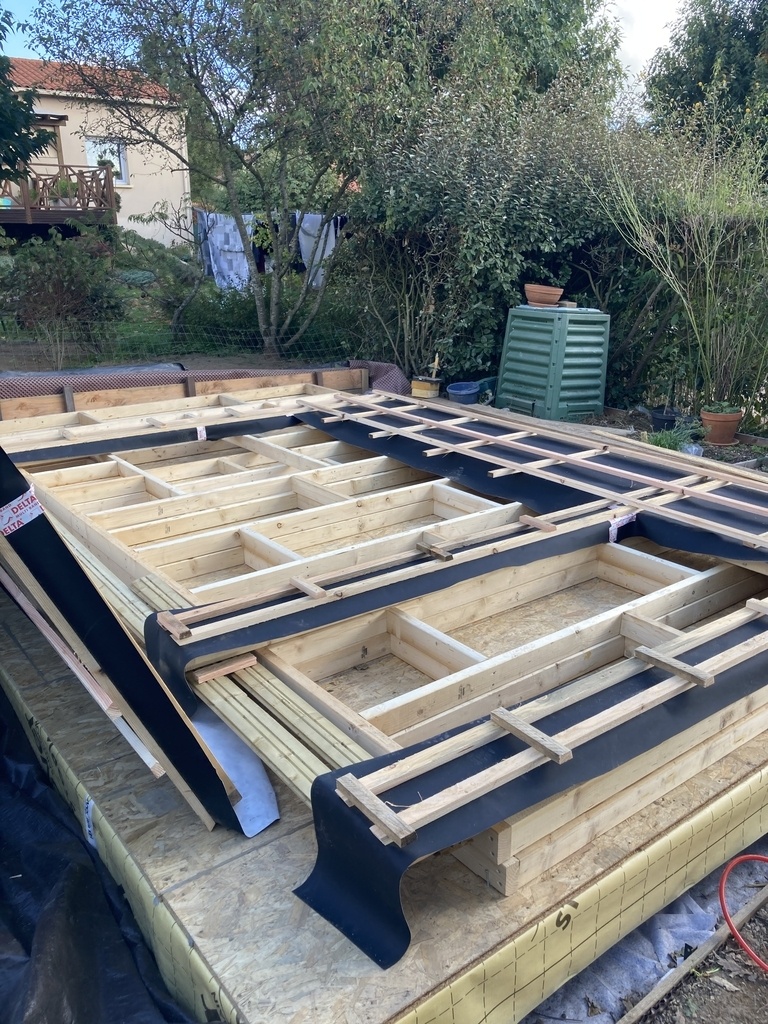

Toit

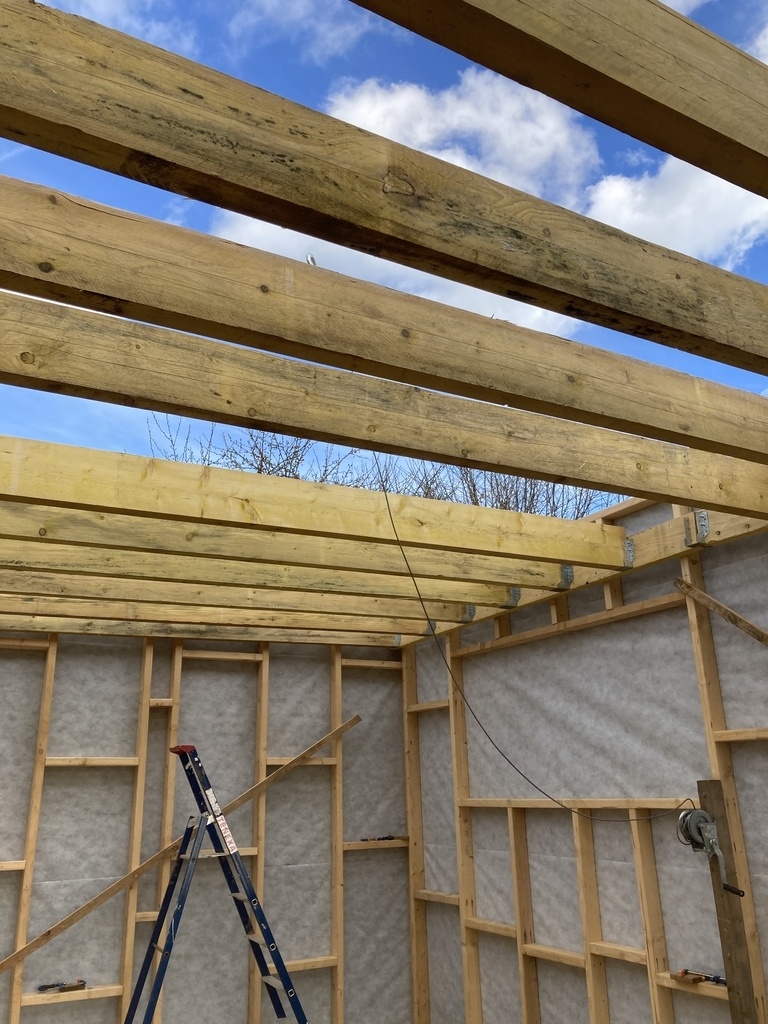

Isolation et étanchéité du toit

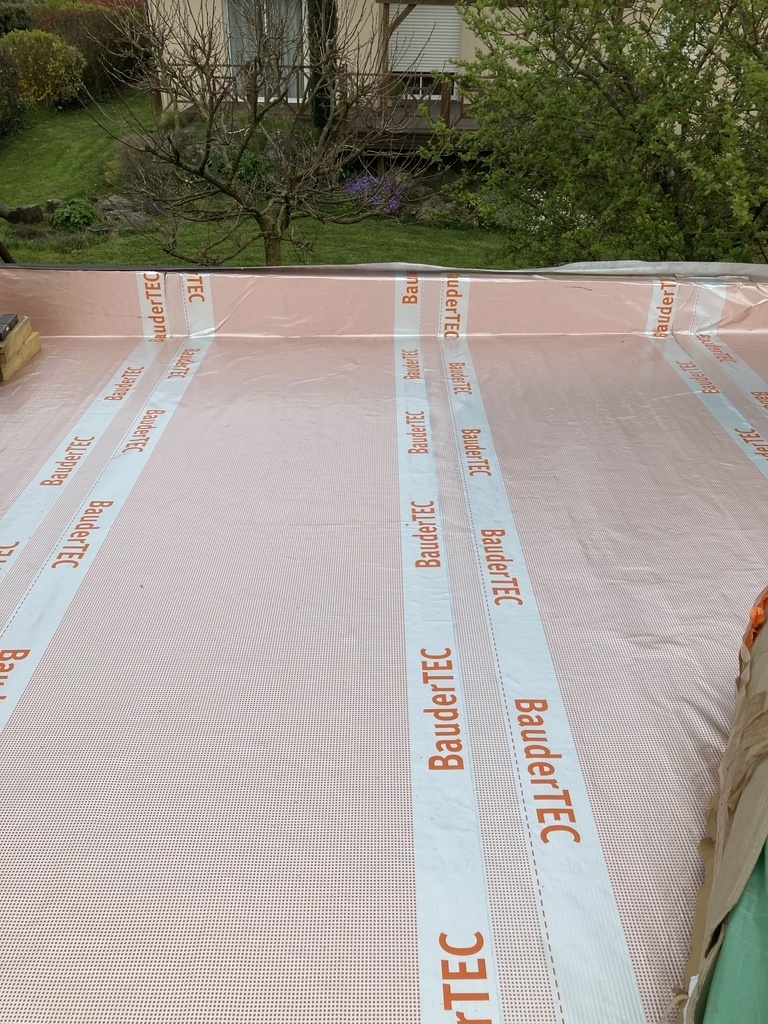

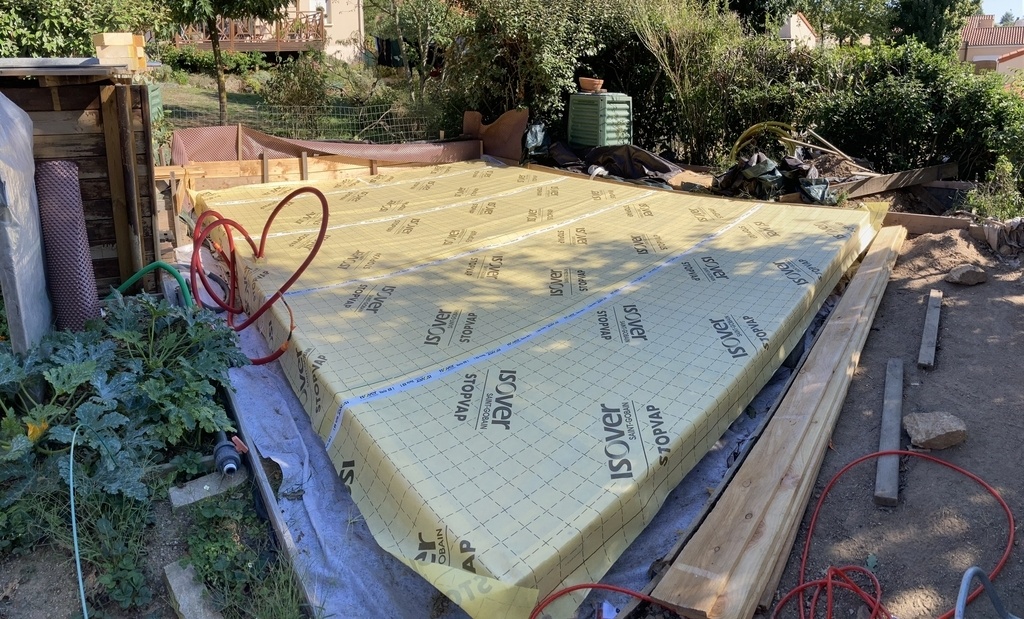

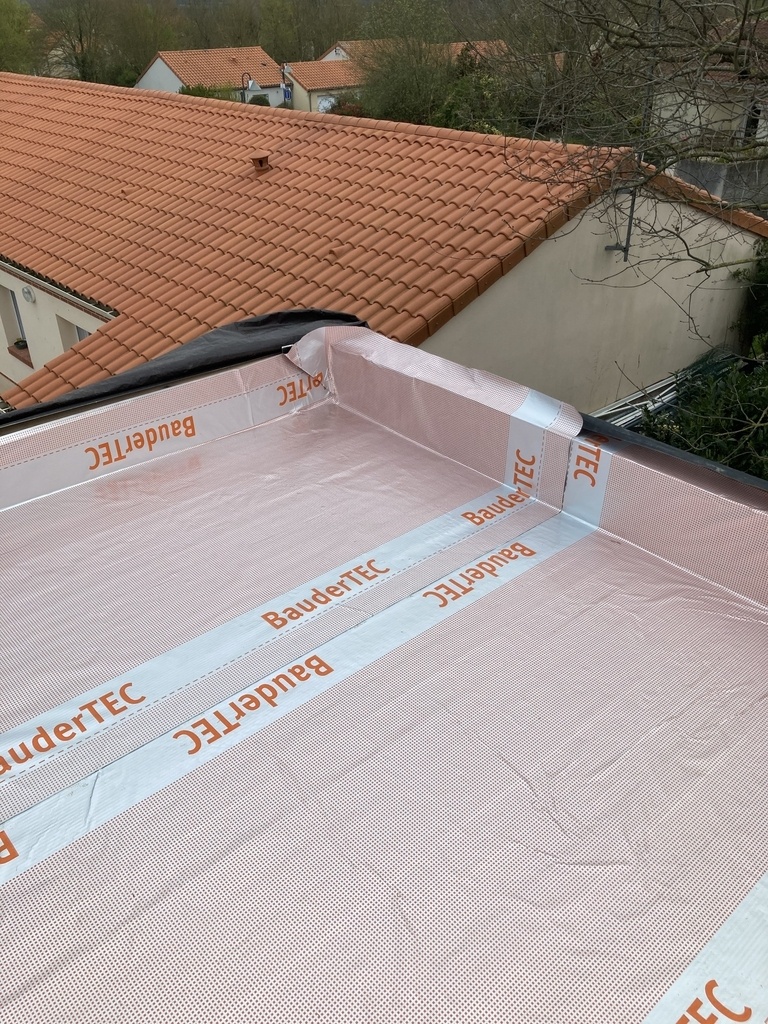

Isolation du toit avec de plaques de PIR et mise en place du pare vapeur

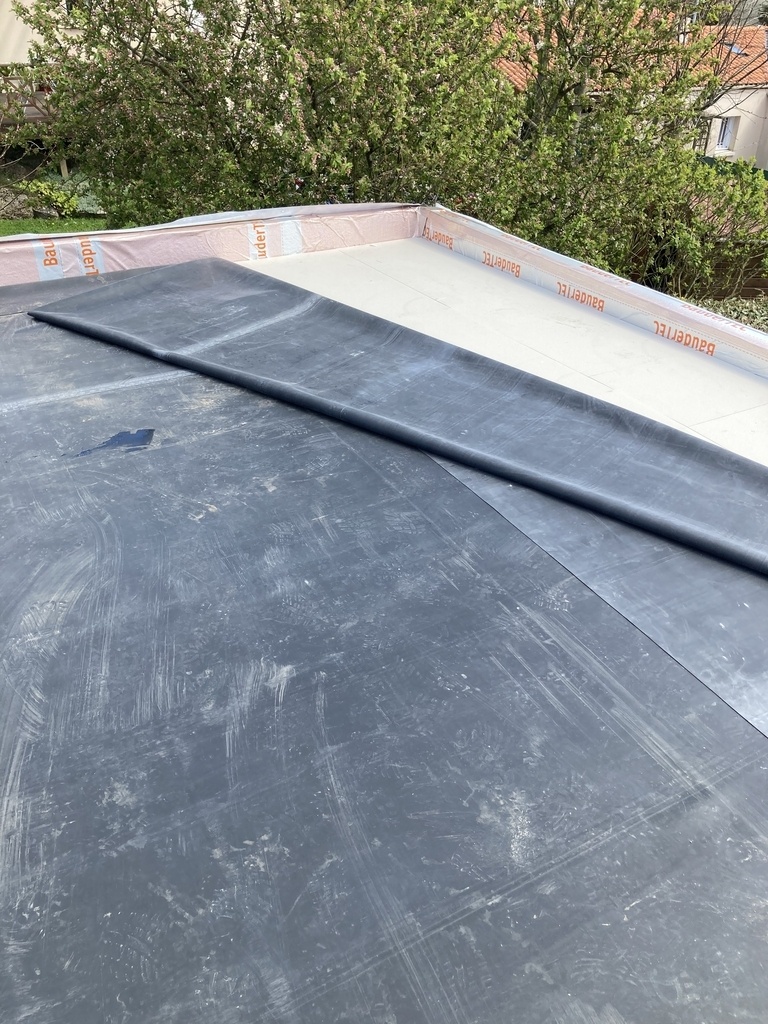

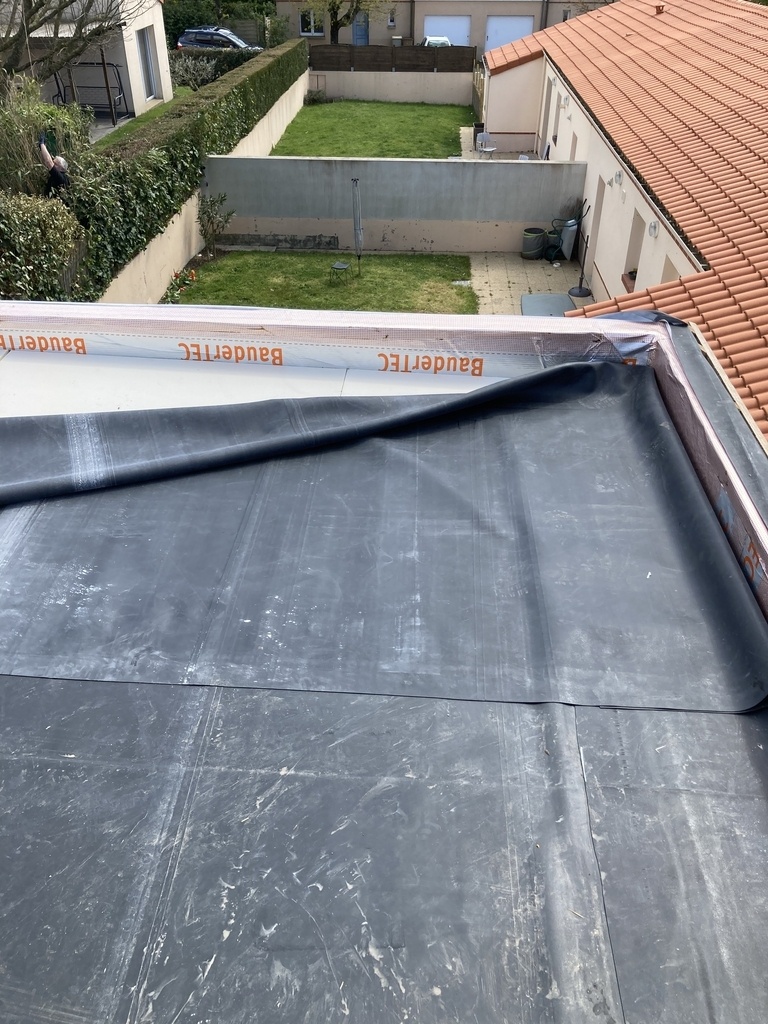

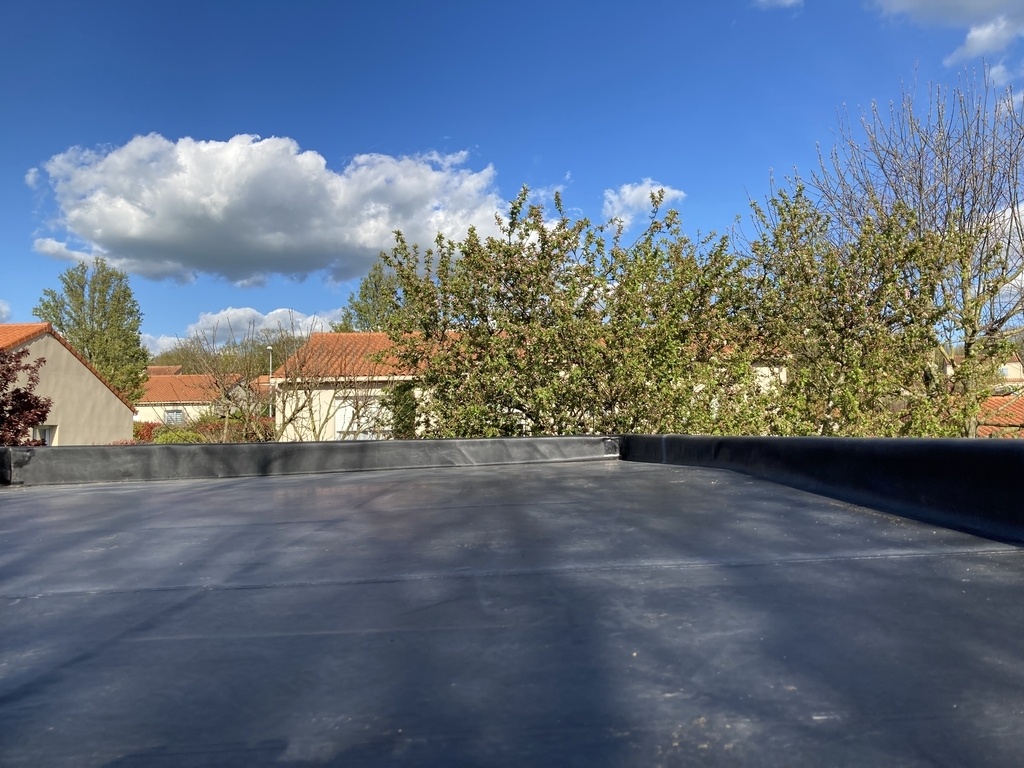

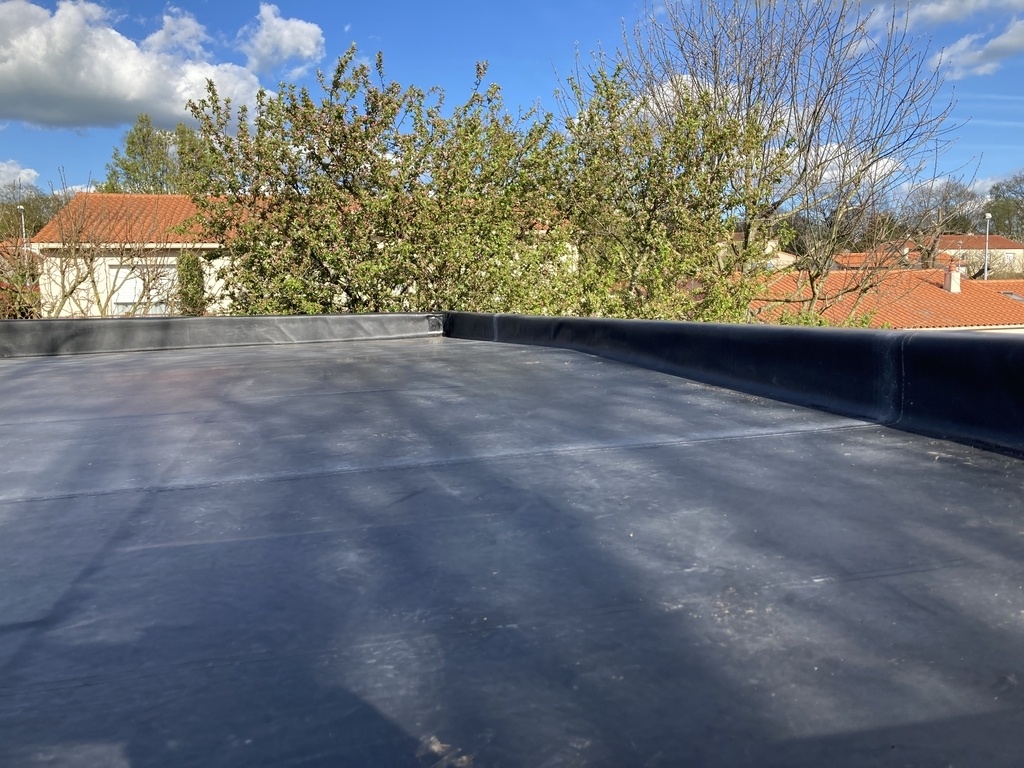

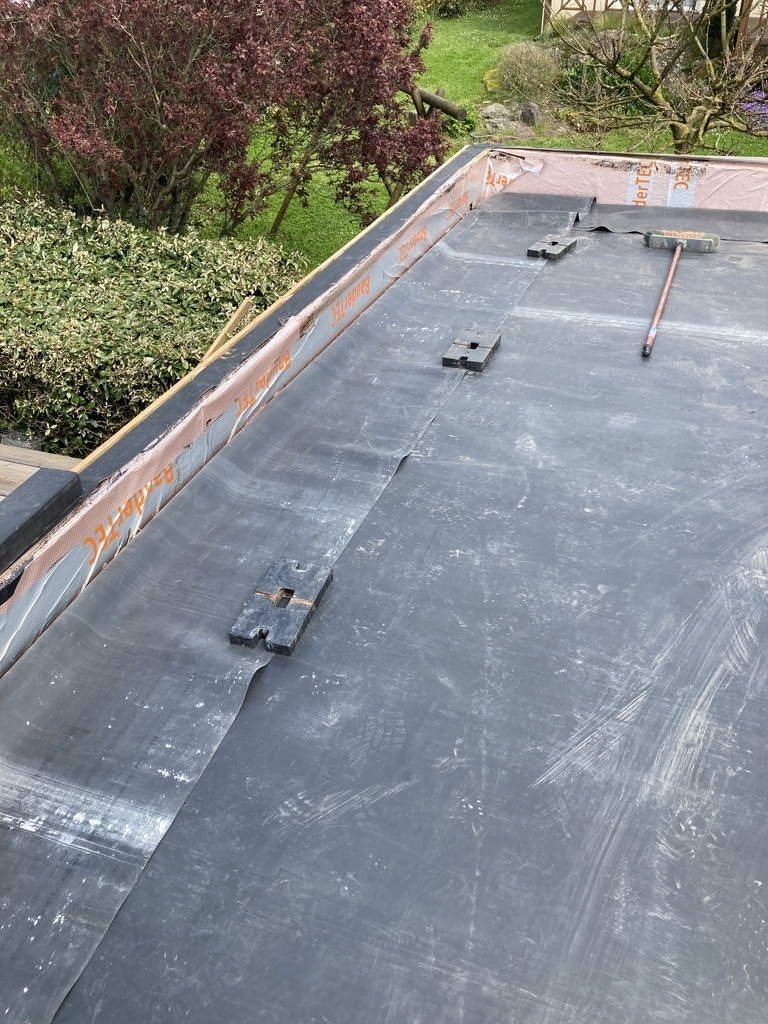

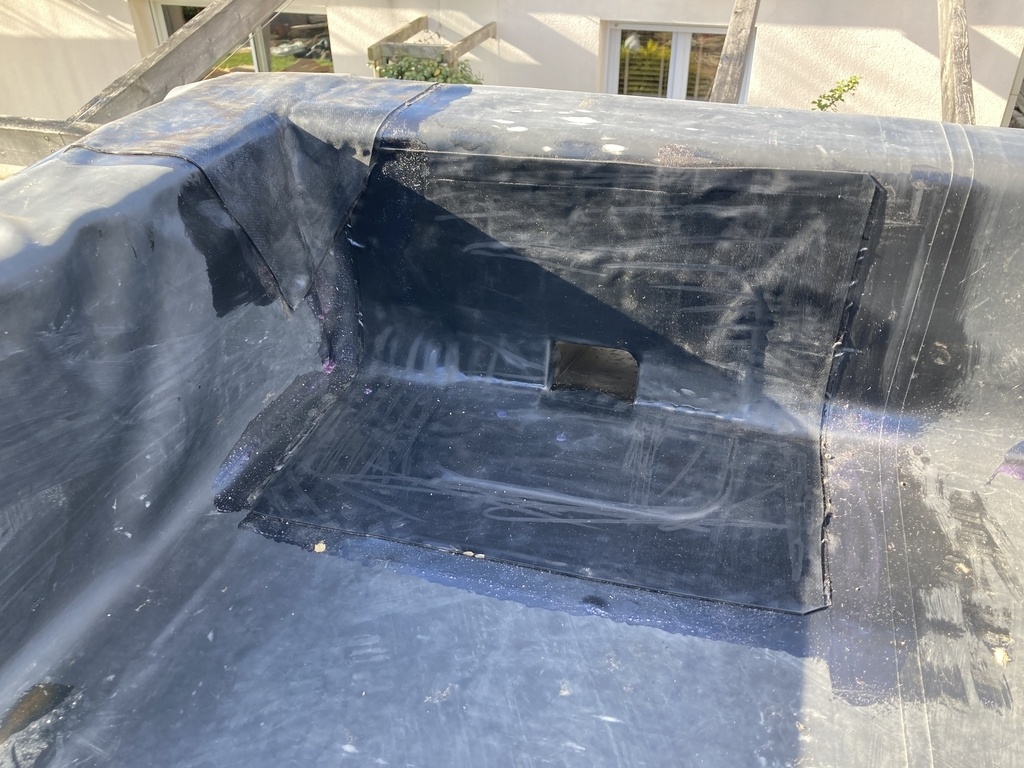

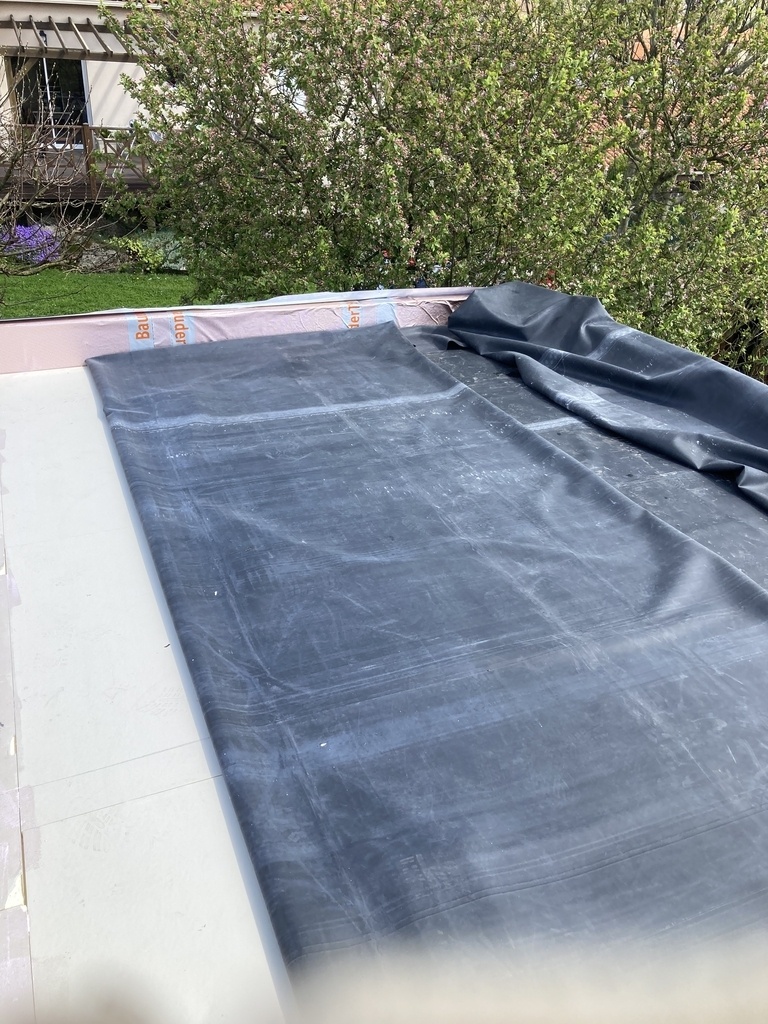

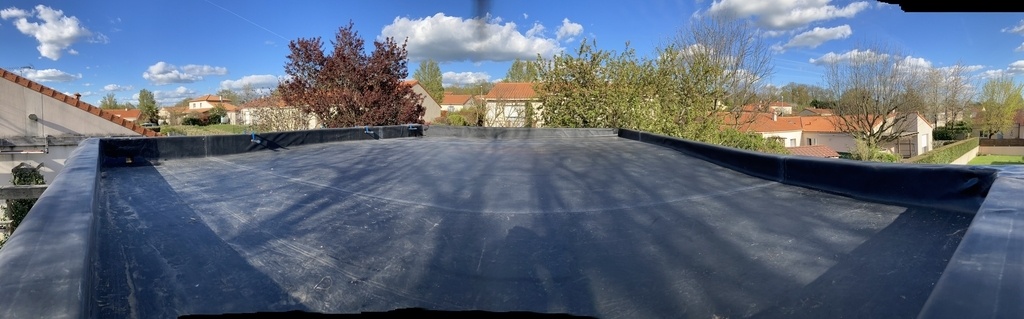

Mise en place de l’epdm pour mettre hors d’eau mais j’attend le beau temps pour coller l’EPDM…
Il a fait beau ce we..

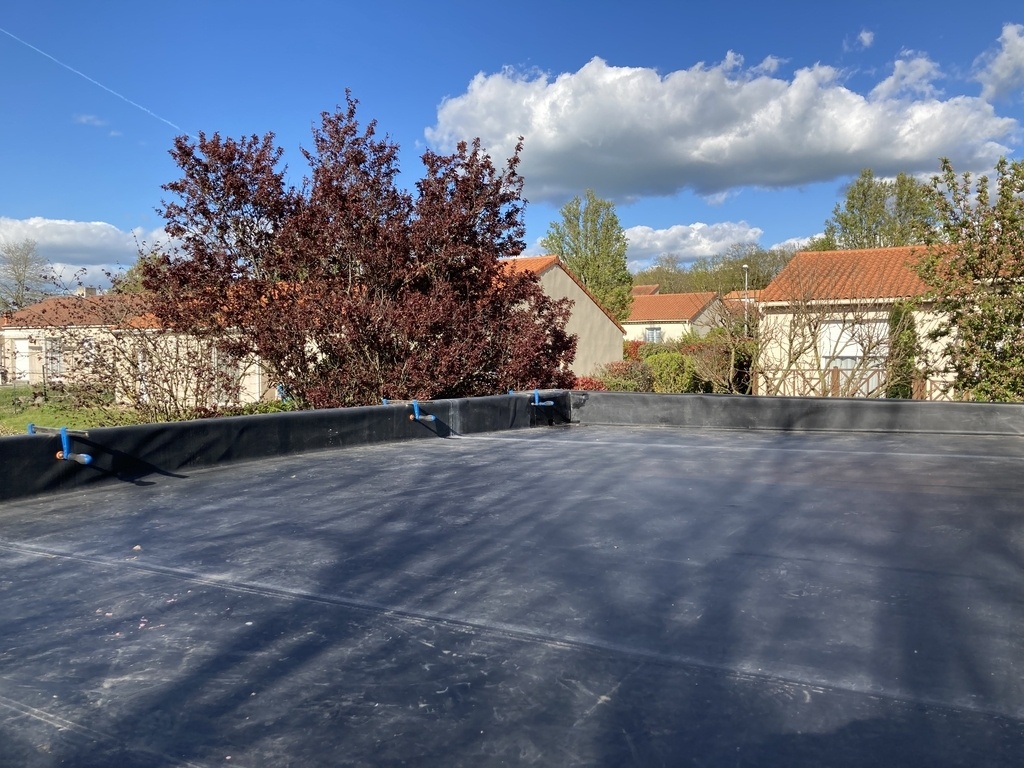

C’est collé

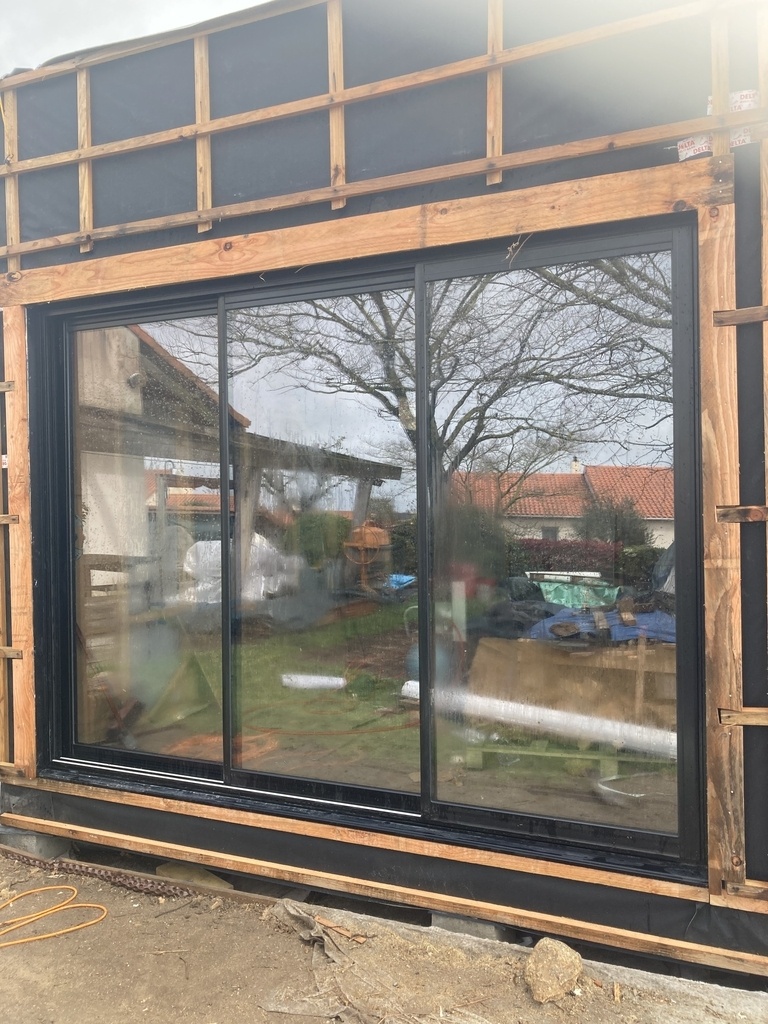

Menuiseries
le tour aux menuiseries...

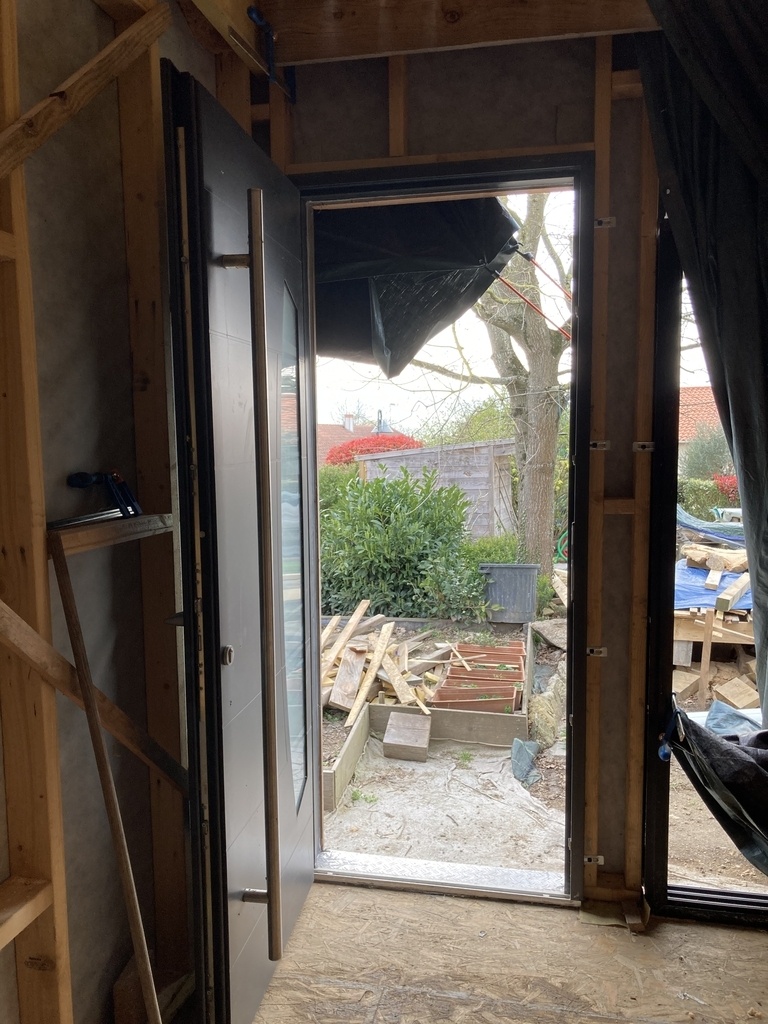

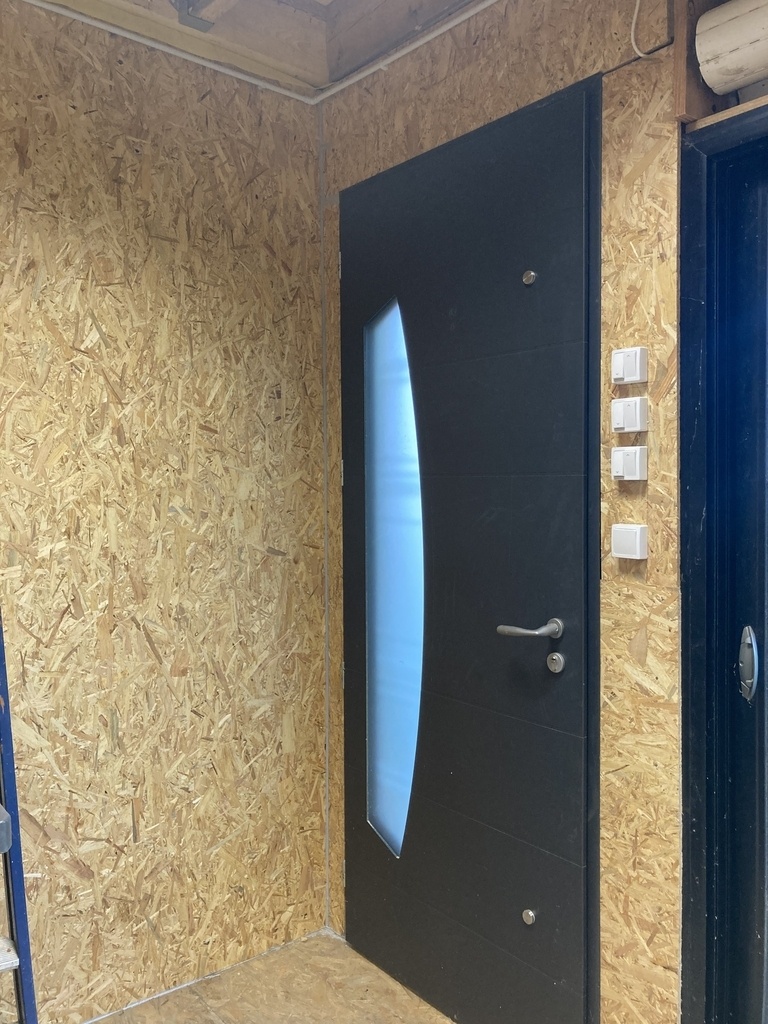

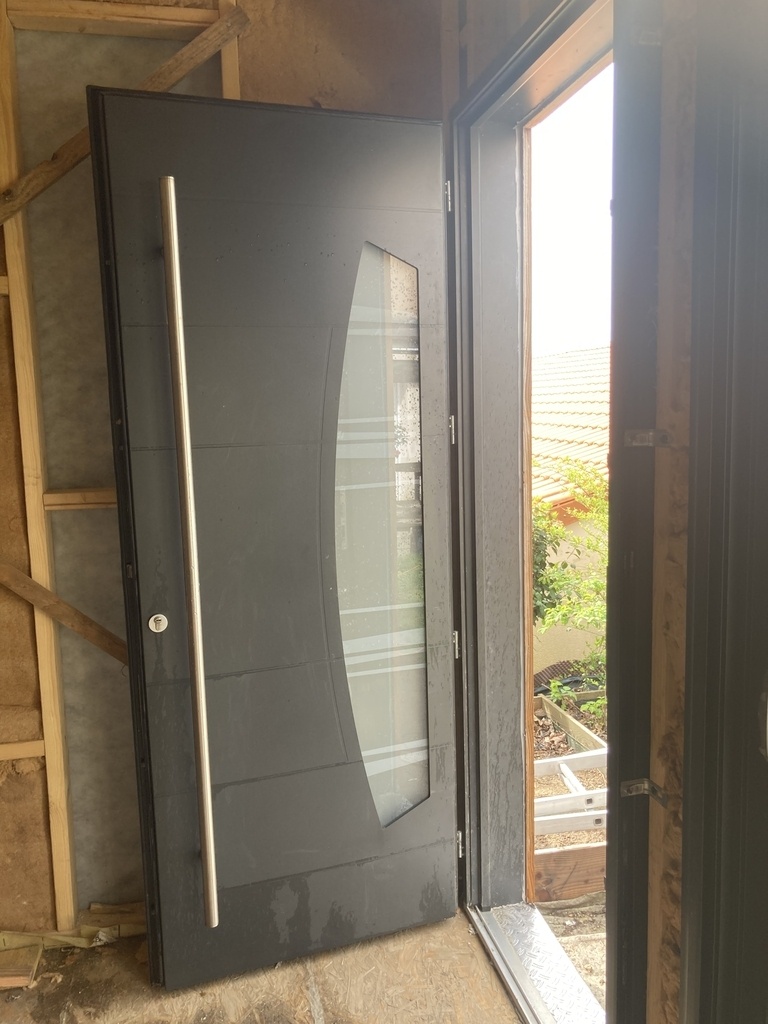

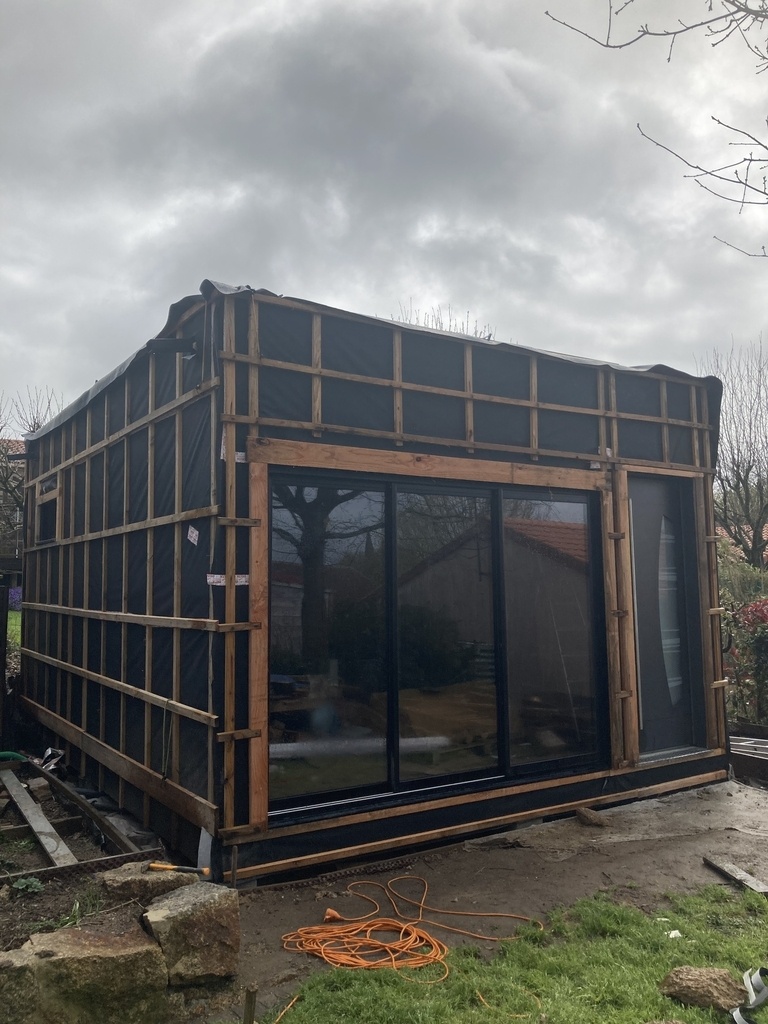

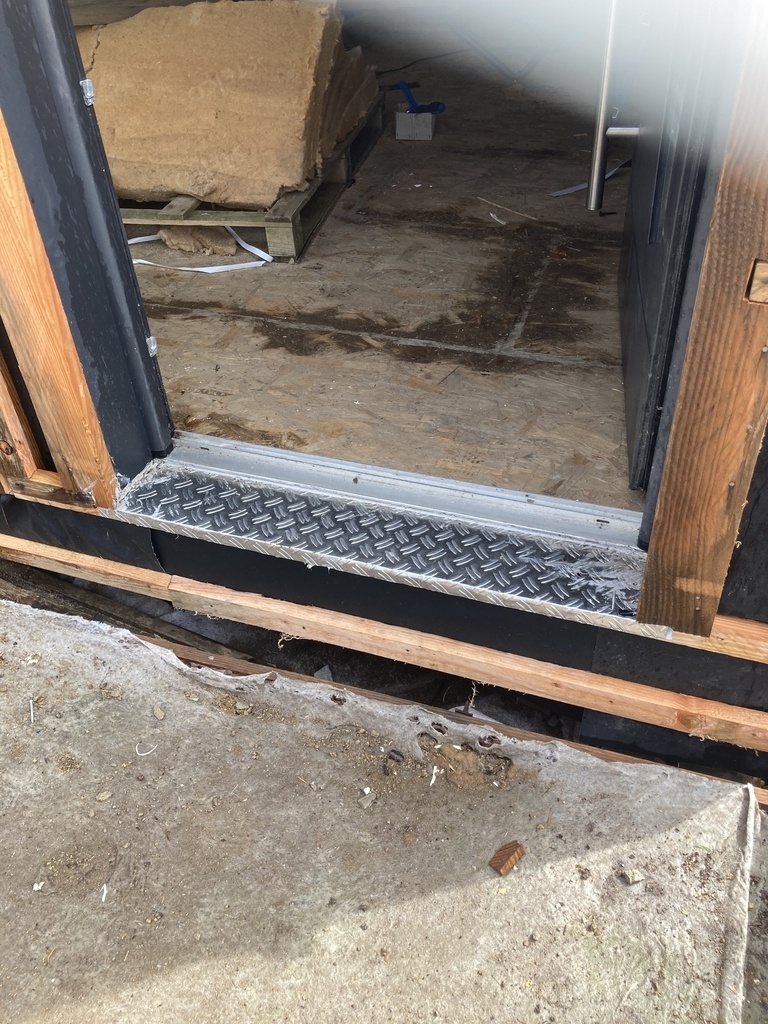

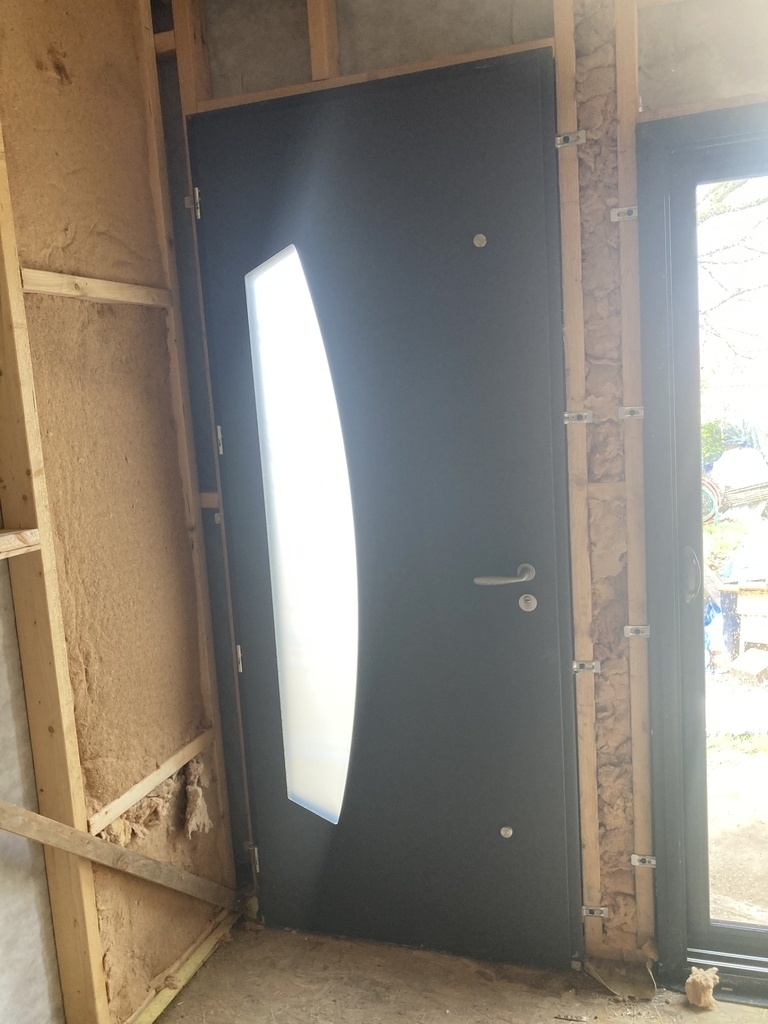

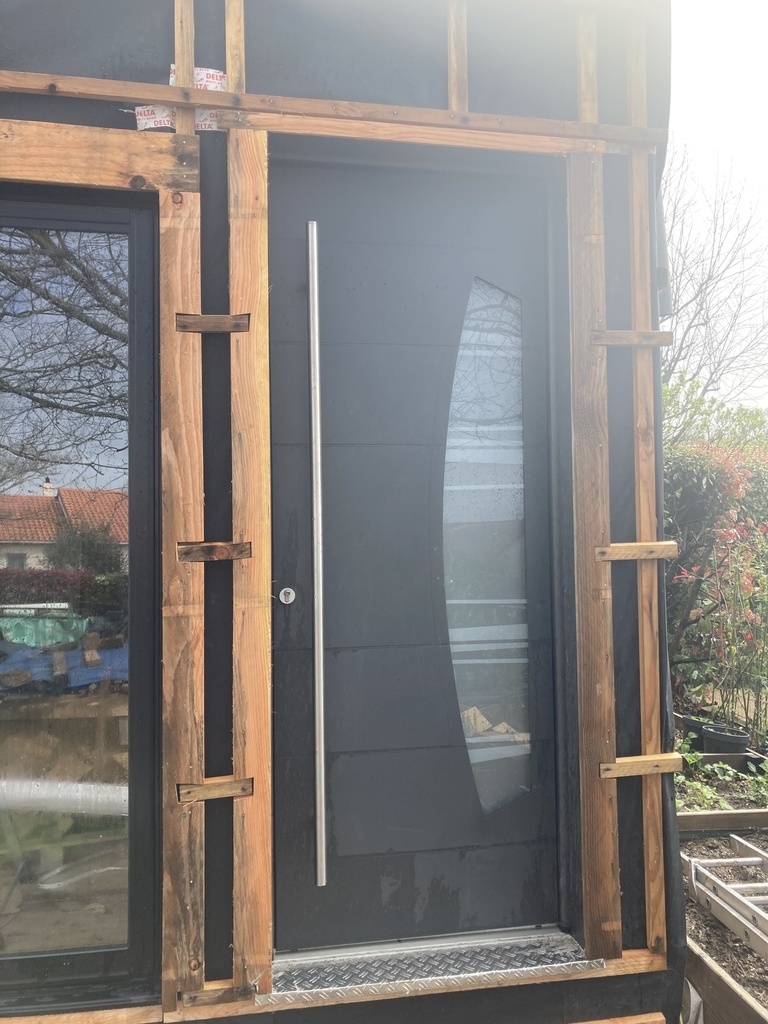

Pose de la porte d’entrée, de la baie vitrée, et de deux fenêtres
Les menuiseries sont d’occasions achetées sur lbc
normalement c'est hors d'eau...
reste les volets roulants a poser
Isolation

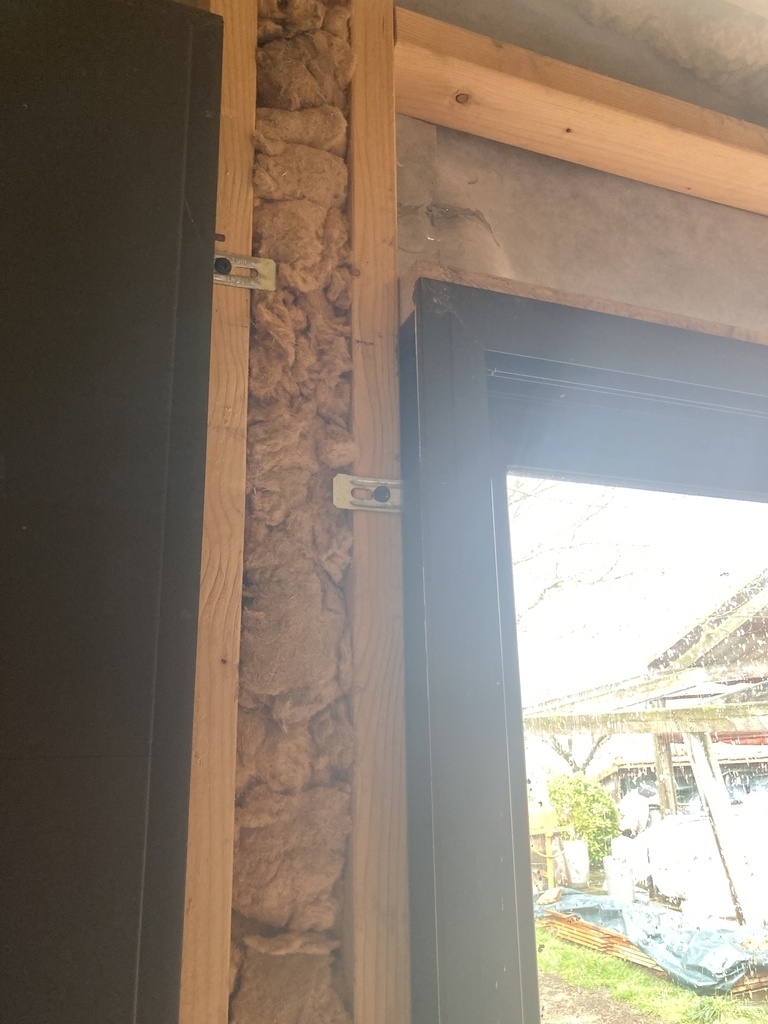

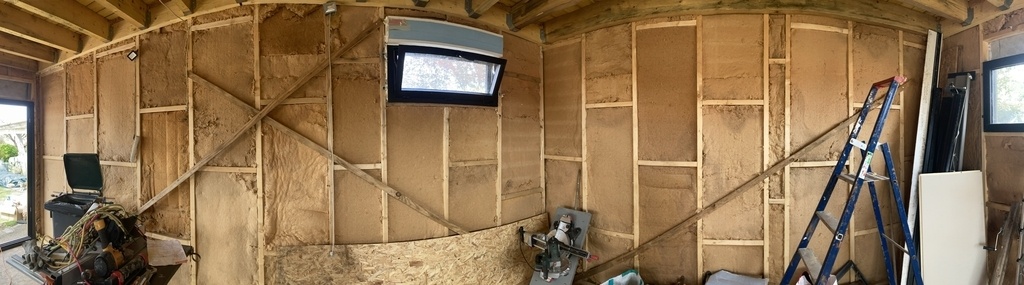

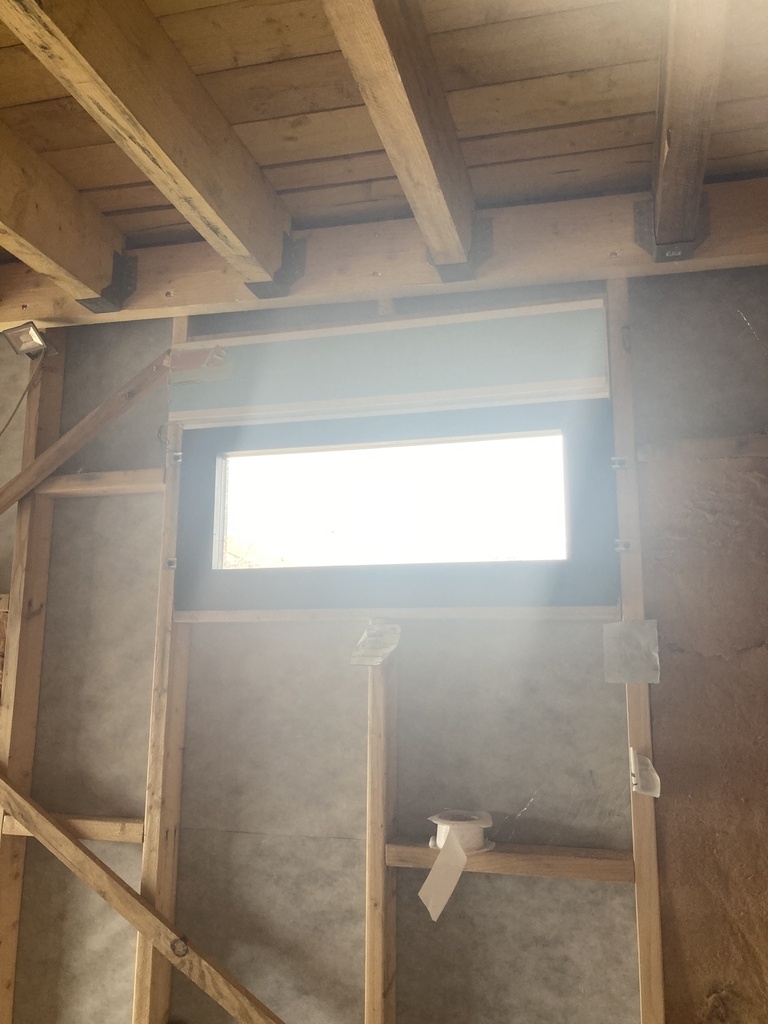

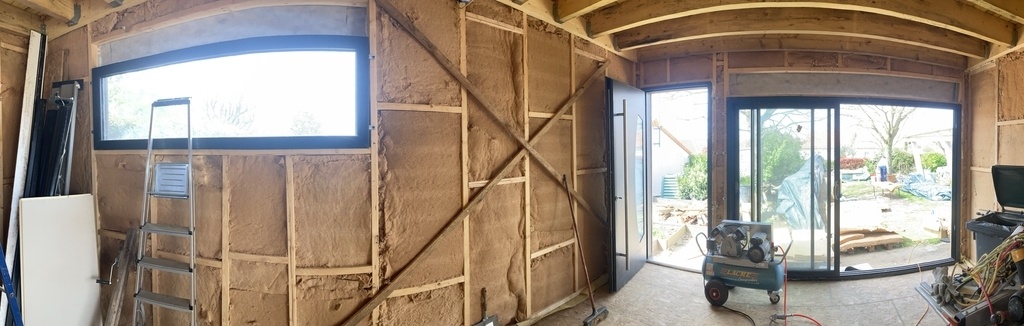

Mise en place de la laine de bois
Certains panneaux avaient pris l’eau cet hiver, ils sont un peu déformés
et du par-vapeur ( pas de photo)

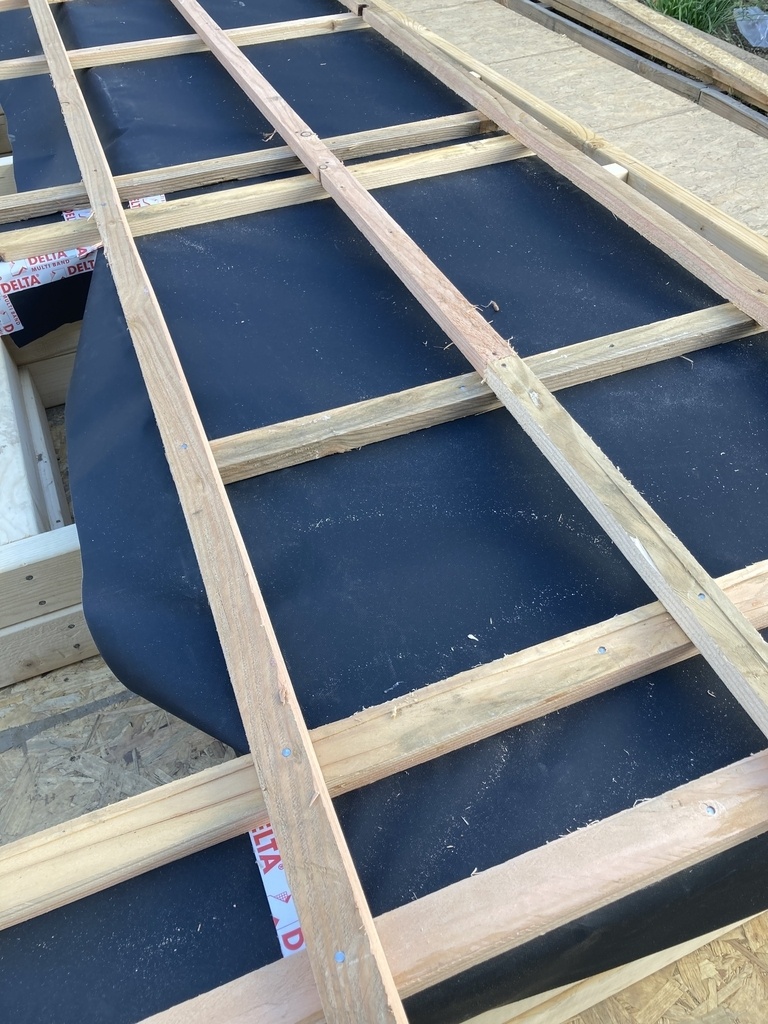

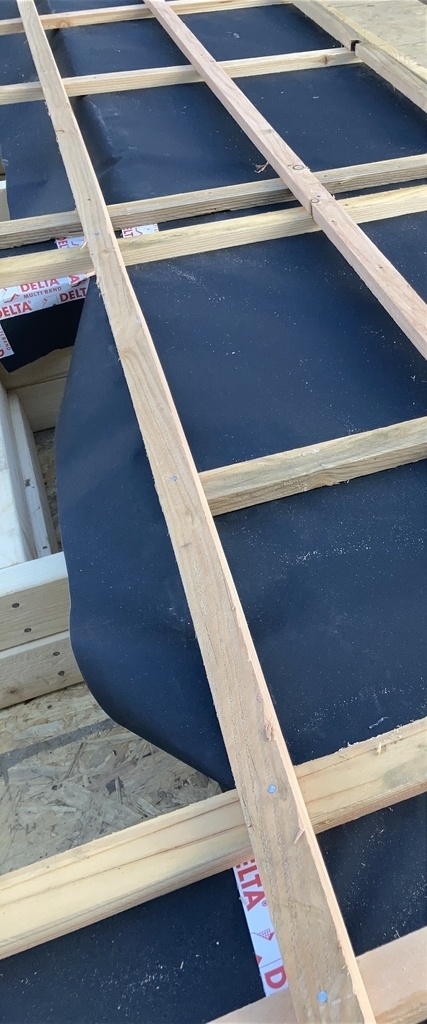

Le contreventement

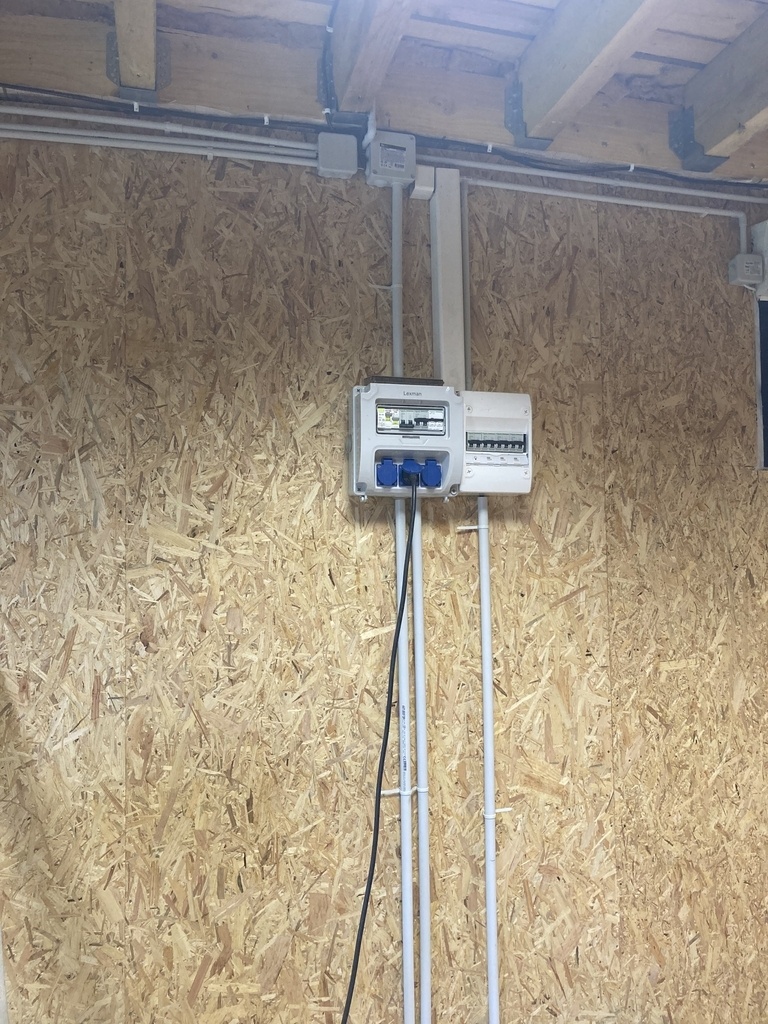

Électricité

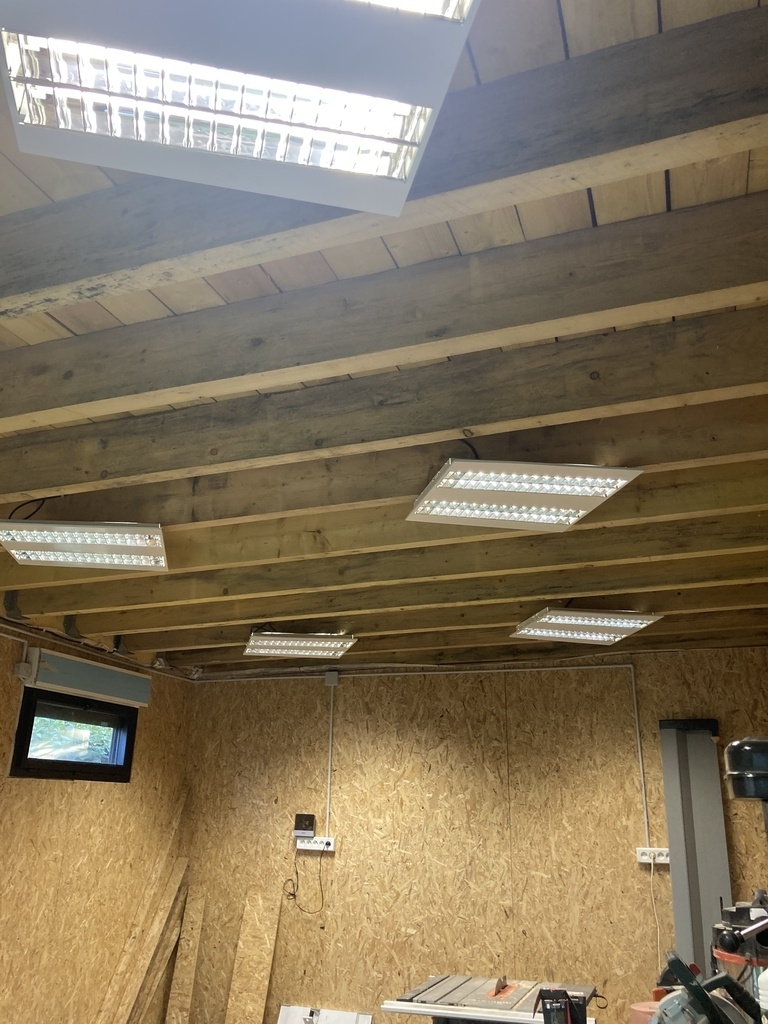

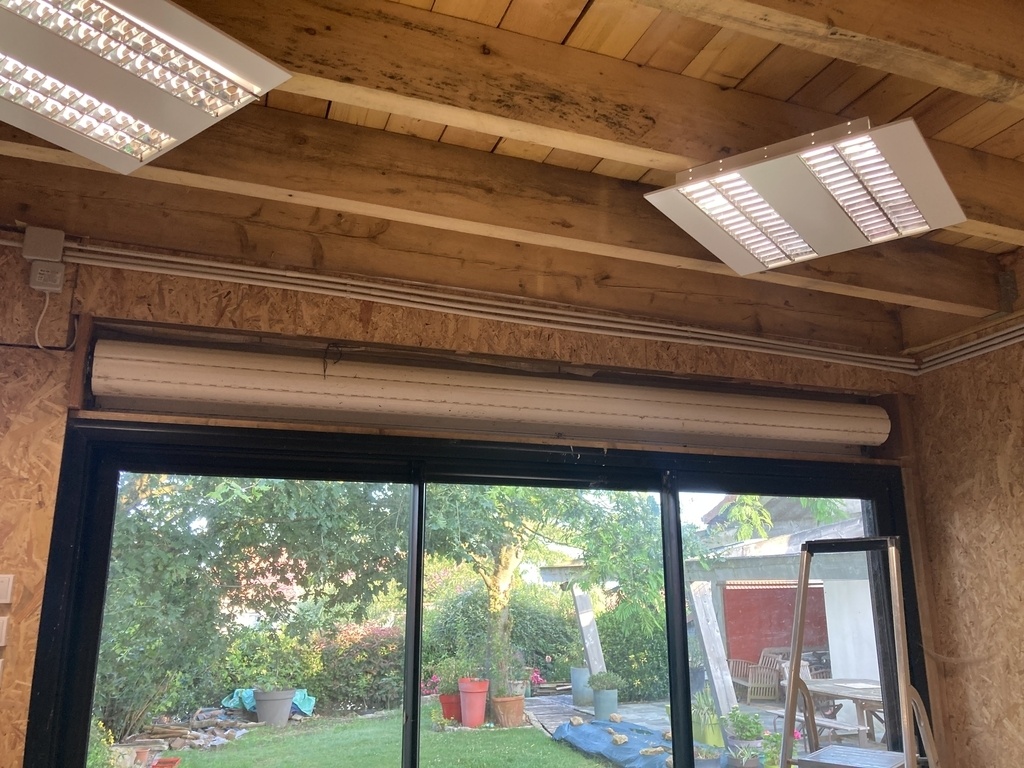

Eclairage de recuperation
Cablages des volets roulants electriques (c’etait fourni avec les menuiserie)

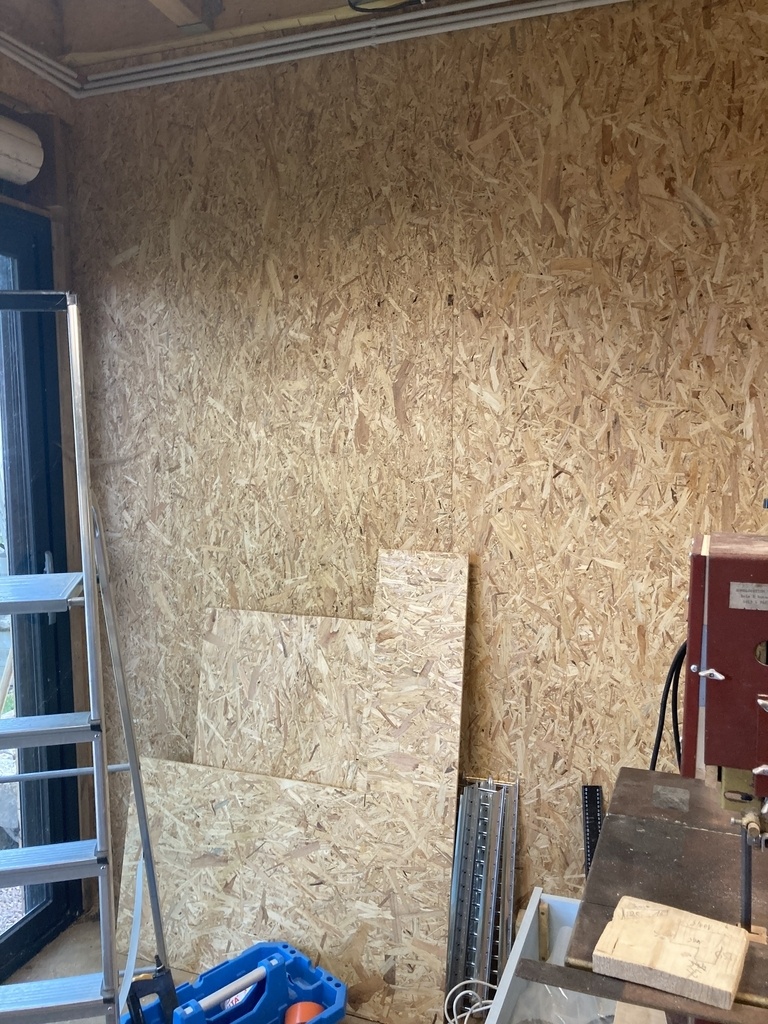

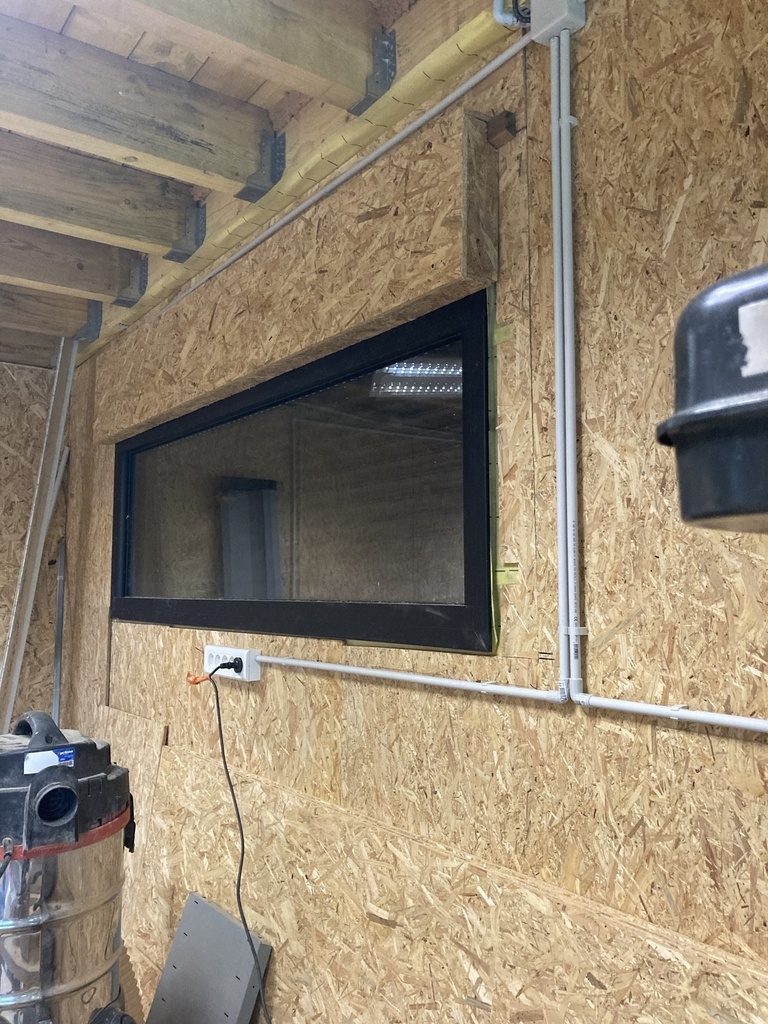

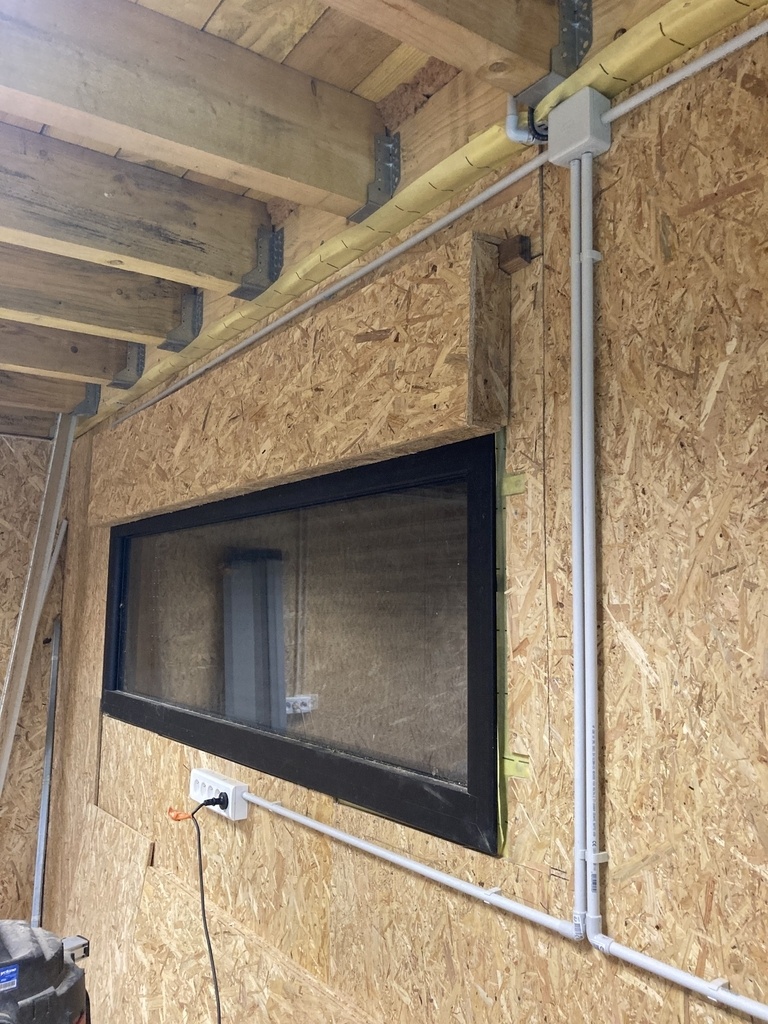

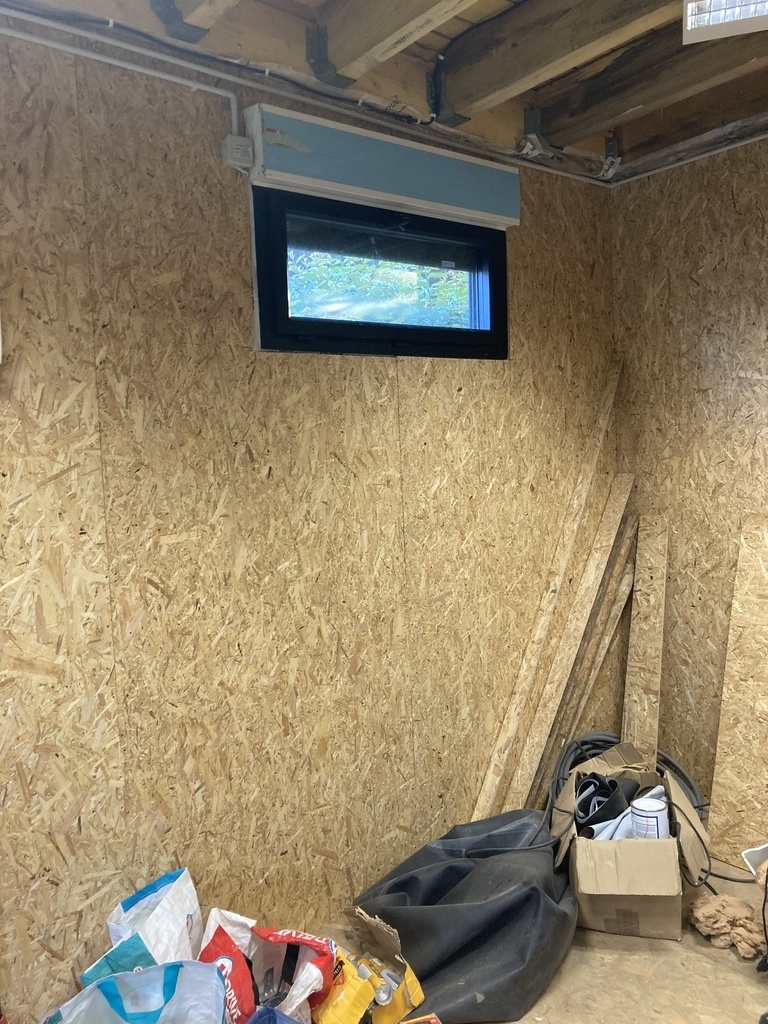

Les prises de courant sur les deux murs ou seront les etablis

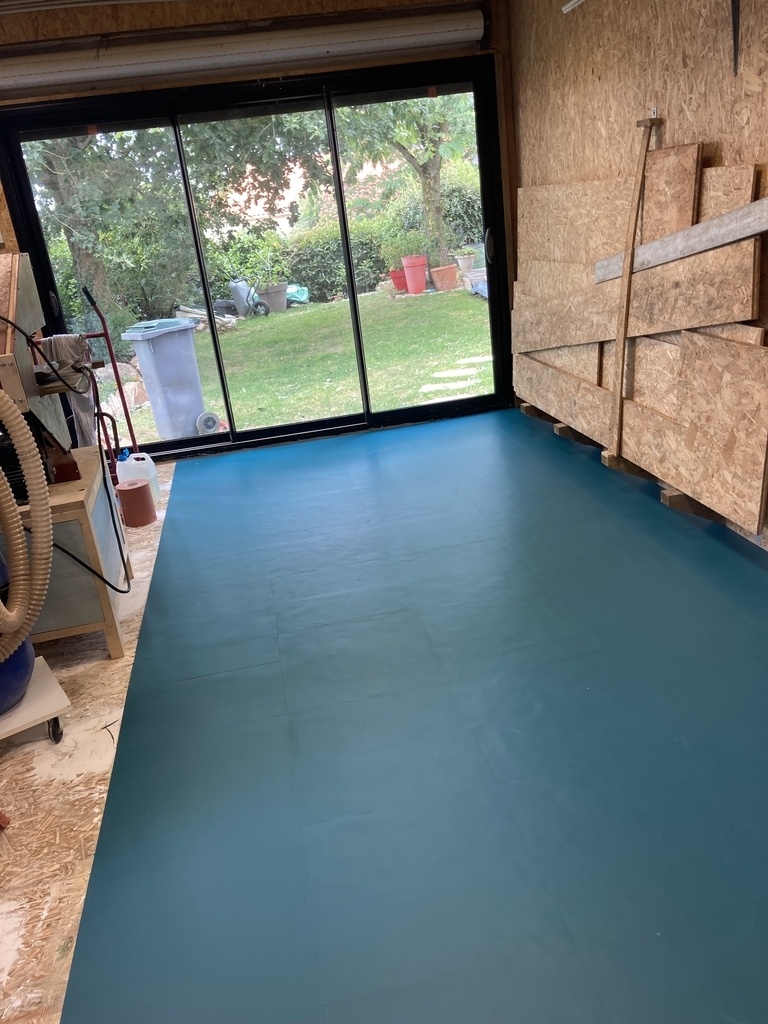

Revêtement de sol
L’osb ayant pris l’eau cet hivers, il etait plus vraiment lisse

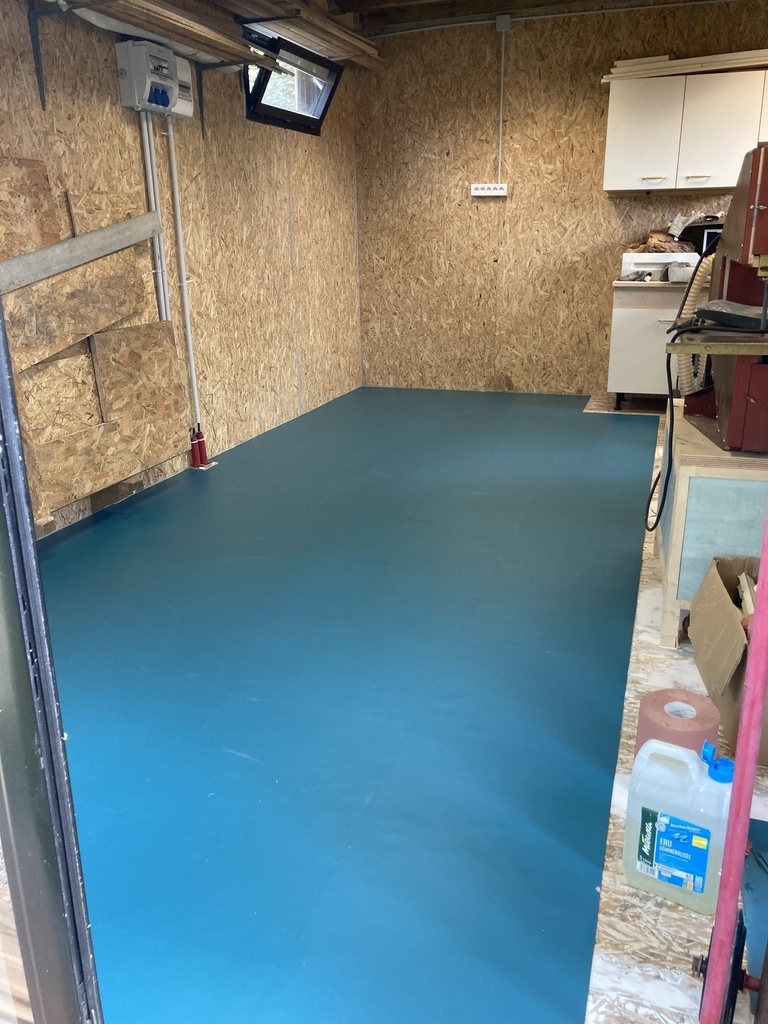

Une solution : mettre un revetement de sol en PVC (merci le bon coin)
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Salut, j'ai exactement le meme projet en cours (je fais aussi un pas a pas).
Hate de voir l'evolution de ta construction.
Je serais ravis d'echanger si tu veux
Bon courage
bonjour
oui j'ai vu ton pas à pas
pas de soucis pour échanger
Bonsoir... Il faut prévoir combien €€ pour faire un project comme ca?
bonjour, je suis à plus 11000 euros pour l'instant, il me manque encore du bardage, les couvertines, le plafond, de quoi fixer les menuiseries, et de l’éclairage.

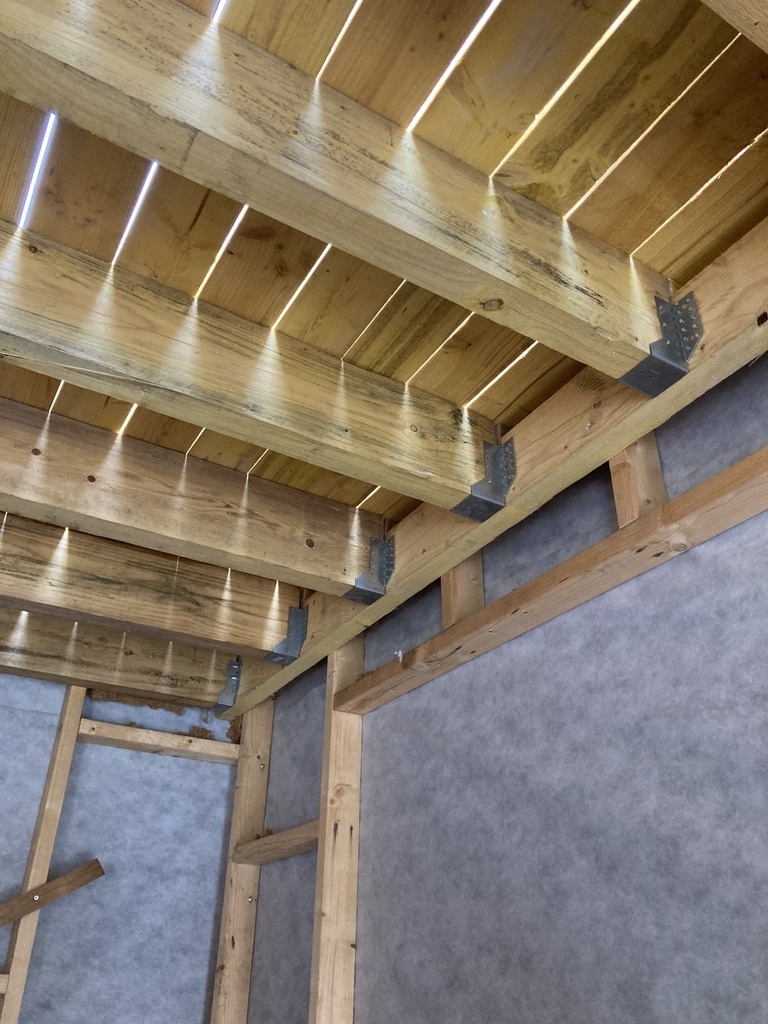

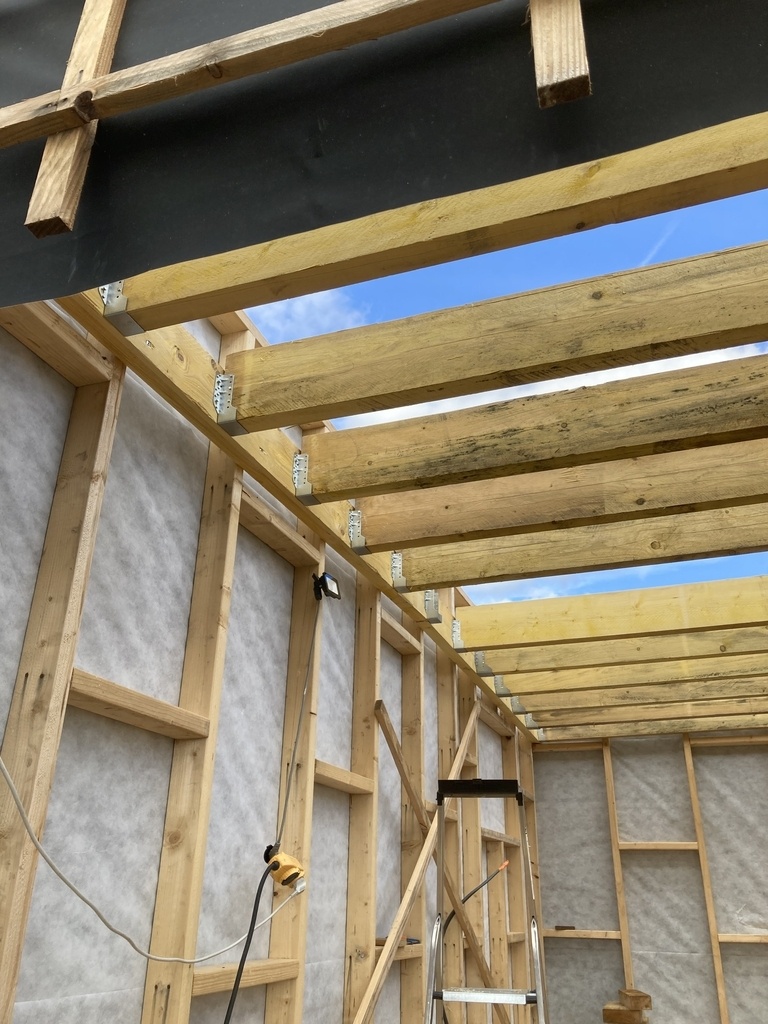

Hello ! Je suis surpris par la solution de visser la solive qui sert de support aux sabots sur les montants, plutôt que de la faire reposer réellement sur les montants. Tout le poids du toit va reposer sur ces vis, qui vont travailler en cisaillement, non ?
Je ne sais pas dans quel coin tu es, mais j'imagine qu'un toit plat chargé de neige, ça peut faire son poids. Ça ne t'inquiète pas ?
bonjour, non calcul de vérification.
j'ai 4m x6m = 24 m2 de toiture
si je compte 200 kg/m2 de charge propre + neige (je suis en zone A1, donc 45 kg/m2) cela donne 4,8 tonnes de charge
mes bastaings sont fixés aux 18 montants toutes hauteurs avec 2 vis par montant, c-a-d 36 vis
4,8 tonnes reparties sur 36 vis donne 133 kg par vis
sachant qu'une vis de 6mm dans du bois massif peut tenir plus de 500 kg en cisaillement, je pense que c'est suffisant.
Bonjour, merci pour ce partage détaillé et beau résultat.
Je projette quelque chose de similaire, pourrais tu indiquer un ordre de grandeur du coût global ? ......merci d'avance
Bonjour, j'imagine un 13000 euros en fin de chantier, je ferai un bilan complet en fin de travaux
OK merci
Bonjour quel est l'espacement entre les madrier et l'epdm se colle directement sur l'isolation ? Moi je compte faire une terrasse accessible (pour y mettre table, chaise...dois-je mettre un osb ou autre ? Merci beaucoup pour votre réponse cordialement
bonjour , espacement de 40 entre les madriers, et effectivement l'edpm se colle directement sur l'isolation avec le la colle acrylique ( fournie avec l'epdm)
( le fournisseur a mis des vidéos en ligne)
l'epdm ne supportera pas le poinçonnement des chaises,.., il faut mettre une protection dessus.
Hep ! Pourquoi tu n'es pas passé en encastré pour l'électricité ? Tu pouvais mettre des gaines d'ICTA derrière l'OSB...
yo !
j'ai 2 ou 3 raisons ;-)
1 - la flemme
2 - pas envie de percer les montants ( ils sont déjà pas trés épais (45x90))
3 - me permettre de déplacer les prises en fonction de l’aménagement ( je ne suis pas encire tres clair)
voila :-)
Waou quel projet ^^ je suis comme un gosse devant les photos de cette réalisation.
C'est magnifique.
Maintenant il faut nous sortir des beaux objets de cette endroit ^^
Bravo, quel atelier !
Je rêve q'un jour j'aurai, moi aussi, mon vrai coin à moi... sans voiture, sans vélo, sans congélateur qui réduisent mon coin bricolage à la plus petite expression
zewez bravo pour ce superbe atelier!
Après une année à le vivre, y a t-il des choses que tu referais différemment ?
Je vais bientôt poser une demande permis de construire pour mon atelier de 6x4m et ta réalisation est assez similaire à ce que j'ai en tête, tout conseil est bienvenu :)
Andreas
bonjour
bien sûr, ce n'est jamais assez grand surtout après l'achat d'une scie toupie kity 609 et un aspirateur de copeaux. mais avec un bon rangement et des machine sur roulettes, cela passe.
j'ai quand même réussi à sortir une table de 3,2m x1,2m
un conseil, ne pas positionner la porte à coté de la baie vitrée, la façade manque un peu de rigidité. mais je l'ai mis la pour pouvoir débiter sur la scie à onglet des grandes longueurs en passant par la porte)
(attention à la largeur de d'ouverture de la baie)
Merci pour ton retour zewez !
Ce n'est jamais assez grand, de ce côté on est d'accord... Pour le moment j'ai 16m² dans un garage et c'est définitivement trop petit avec le combiné au milieu :)
J'ai bien noté la problématique de la rigidité, je n'y aurais pas pensé! Merci pour ton retour. Quelques photos de l'aménagement seraient bienvenues !
Bons copeaux,
Andreas
Bonjour

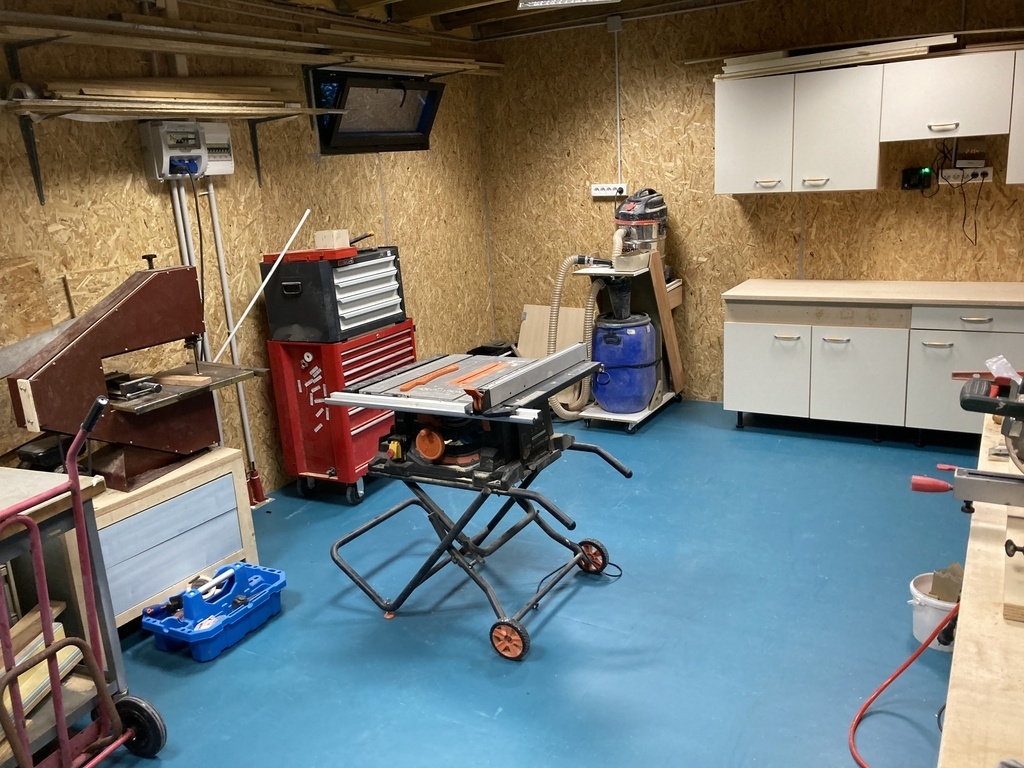

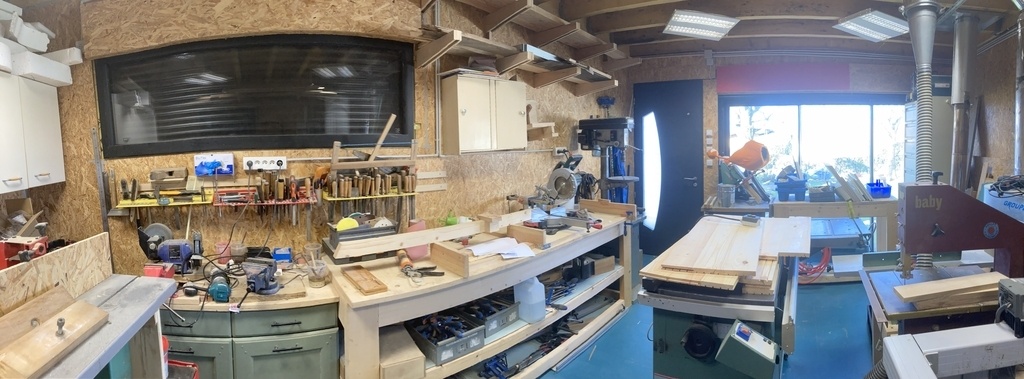

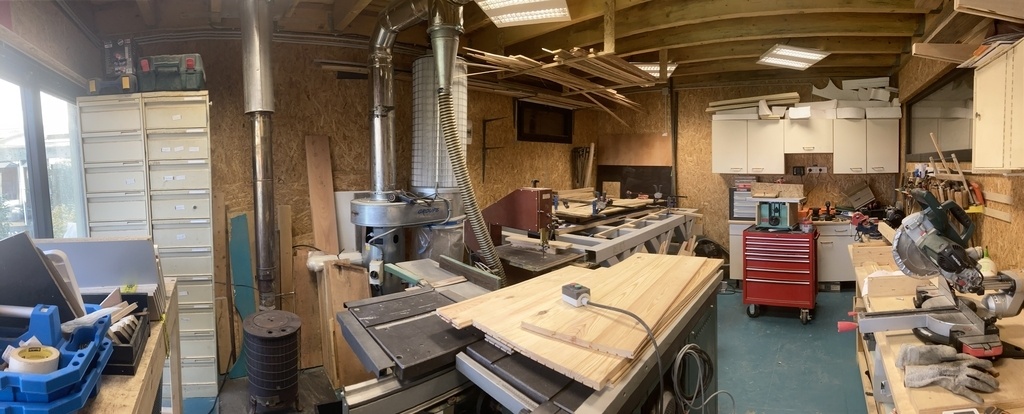

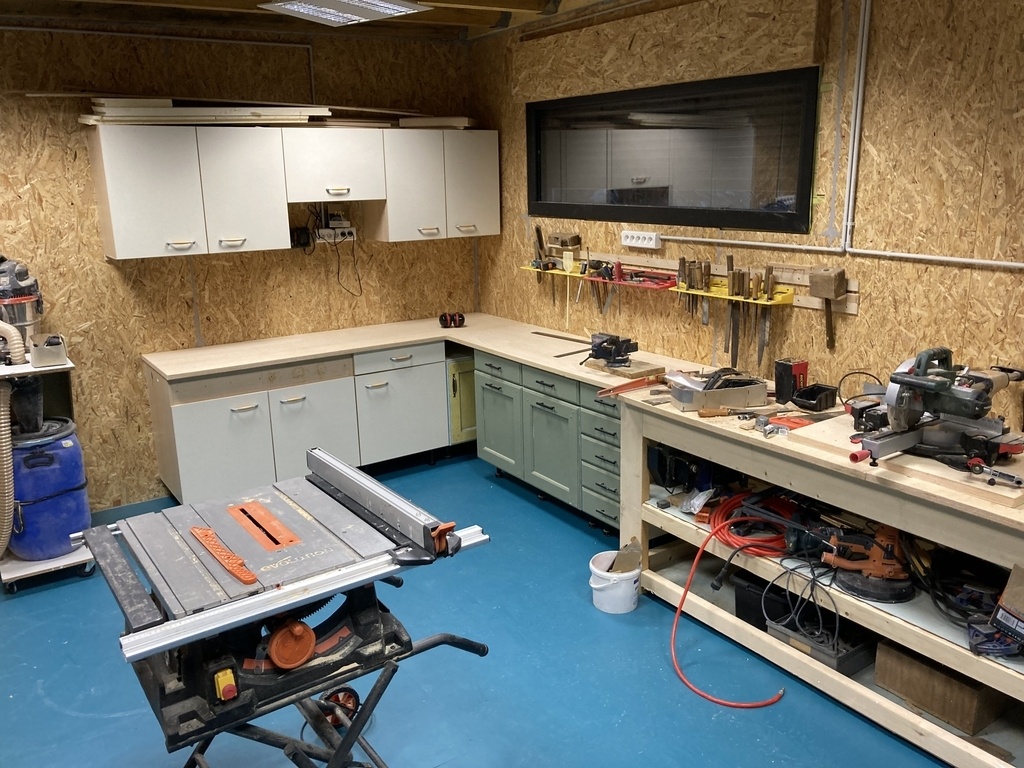

Ci après des photos de l’implantation
C’est encore le bazar je n’ai pas fini les racks pour tous mettre sur les murs
Le support en alu au fond est une table pour CNC (en cours de construction)
Cela va servir aussi d'établi de collage et servante pour les scies (meme hauteur que la scie toupie et la scie a ruban)
Effectivement ça c'est bien remplie !!
Merci pour ton partage
