Ce pas à pas présente un projet en cours de réalisation.
J'avais des copeaux de partout : Je bricole occasionnellement dans mon atelier. Rabot dégau ; scie a ruban ; scie sous table ; défonceuse etc.
Des copeaux de partout sur dans et sous les machines et aussi dans le nez... Alors je travaille dehors les jours de beau temps uniquement donc pour éviter de respirer les poussières je met les machines à l'extérioeur et c'est quand meme source de nez poussiéreux. en plus les bécanes sont lourdes alors c'est pas génial quand on veut être précis et utiliser des guides pour les pièces longues etc...
Après avoir regardé les séparateurs cycloniques à cône de séparation, (traité dans les pas a pas de Mig - Merci à lui) je me suis rendu compte que l'investissement dans le groupe aspirant me couterait plus qu'un aspirateur du commerce de petite taille comme un schleppach à sac... De plus il faut un sacré moteur quand même pour faire une dépression intéressant et maintenir le débit dans le cyclone à cône. Ce sera ma prochaine étape (j'ai tout ce qu'il faut à ma disposition pour souder et assembler un cyclone de ce type ... sauf l'aspirateur ... avis aux donateurs...
Par contre mettre un récupérateur à copeaux à l'extérieur pour ne pas mettre de poussiere dans l'atelier était envisageable (pas de voisins) et moins de ménage :-)
Les essais sont concluants : assez de débit pour aspirer les copeaux de la rabot dégau ; par contre il y a une assez bonne perte de débit sur la turbine (c'était attendu).
J'ai pu récupérer une vieille ventilation avec un moteur peu puissant mais qui fait le boulot (copeaux dans le bac). Caractéristiques : entrée / sortie en 200 mm ; 140W environ.
La restriction imposée par l'aspi diametre 100 en entrée n'est pas optimale : le moteur ralenti. Je vais ouvrir l'aspiration pour permettre une entree avec une surface d'aspiration un peu plus grande... aujourd'hui si j'ouvre trop je risque j'avoir des copeaux et poussières qui passent par la turbine ce qui n'est pas le cas a ce jour.
Liste des articles
Changement de la surface d'aspiration

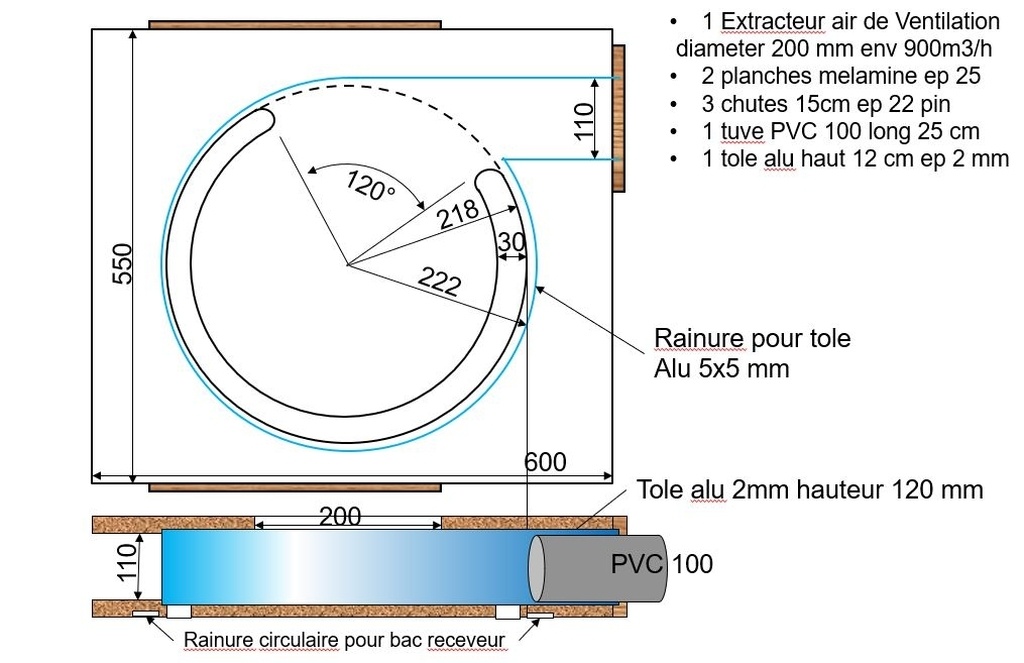

le moteur aspirateur est de 200mm de diametre
le tube d'aspiration de 100mm
Le système est fonctionnel mais si le moteur voyait un plus grand débit, son rendement serait meilleur et le cyclone plus efficiace (? en théorie)

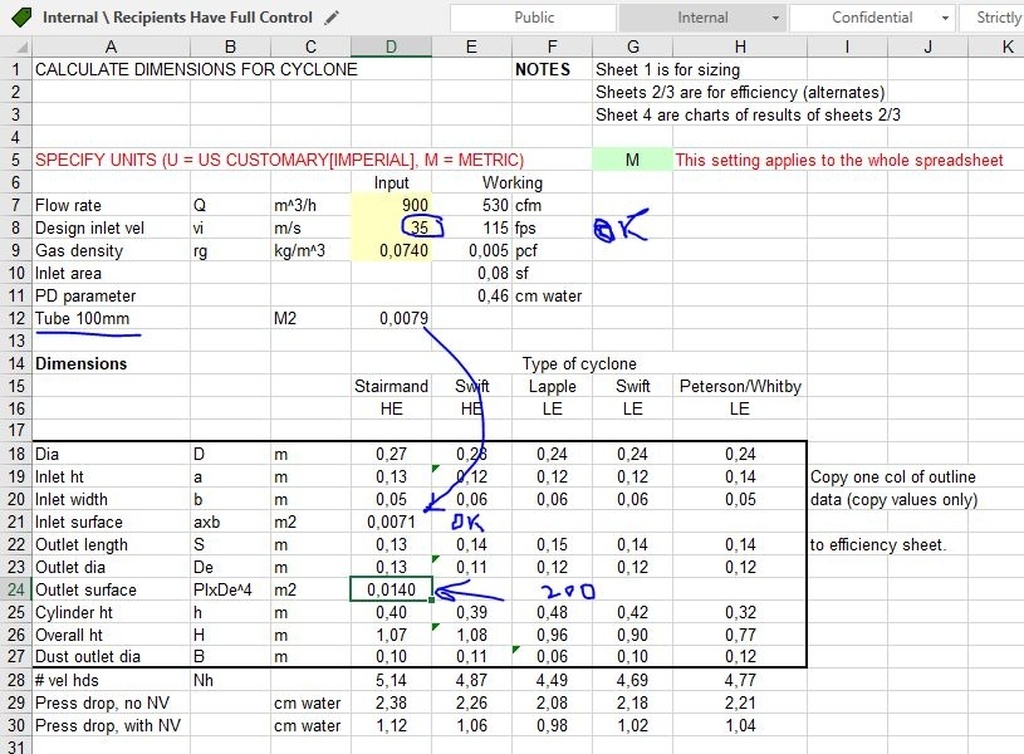

Le rapport de section de 314cm2/78cm2 = 1/4 ... le rapport des séparateurs cycloniquesà cone est de 2. c'est afin de limiter les pertes de chargez de la turbine en favorisant une dépression optimale.
Pour optimiser le cyclone il va falloir essayer d'augmenter la surface d'aspiration ; il va être essayé une hauteur plus importante (aujourd'hui 11 passera a 22 cm) en doublant la surface d'entrée.
L'idée est de superposer deux tubes de diametre 100 et abaisser l'aspiration au moyen d'un tube de diametre 200 à mi hauteur. En théorie le cyclone aura de l'air propre au dessus et de l'air avec des copeaux en dessous ce qui devrait permettre aux particules de descendre plus efficacement grace à une vitesse de centrifugation augmentée.
Ce sera effectué au moyen du changement de la tole d'alu les plaques dessus et dessous restant inchangées.
Matériel de récup ou rien + filtration dehors - considérations budgétaires
ah oui, j'ai oublié le budget :
1 poubelle de chez brico machin pour mettre les copeaux dedans (je l'utilise également pour mettre de la glace dedans pour refroidir les bouteilles quand y a une fête chez moi)... 7€
1 tube d'aspi flexible pour machine 5m diametre 100 : 58€
1 ventilateur d'aspi : 0 € mais en neuf c'est facilement 100 €...le mien est de 900m3/h (sans perte de charge en amont ... ce qui n'est donc pas le cas si vous avez compris ?
Des planches de mélaminé (si vous allez chercher les chutes chez brico truc ca sera 20 €
On arrive déjà au prix de l'aspirateur schleppach de 1100m3/h donc cette bricole vaudra le coup uniquement pour ceux qui ont déjà une ventilation seule ou qui en trouvent une bonne pas trop chère.
Ensuite, les poussieres sortent de la machine ... On ne la voit pas mais elle est bien existante. Pour cette raison la machine sera dehors en utilisation et l'atelier sera fermé avec le vent dans le bon sens ca devrait bien se passer. ..............
Pour ceux qui ont une aspi avec un Bon moteur (>500w ; >2000m3/h) je recommande l'excellent article dans les pas a pas sur le séparateur cyclonique à cone de notre ami Mig sur ce site.

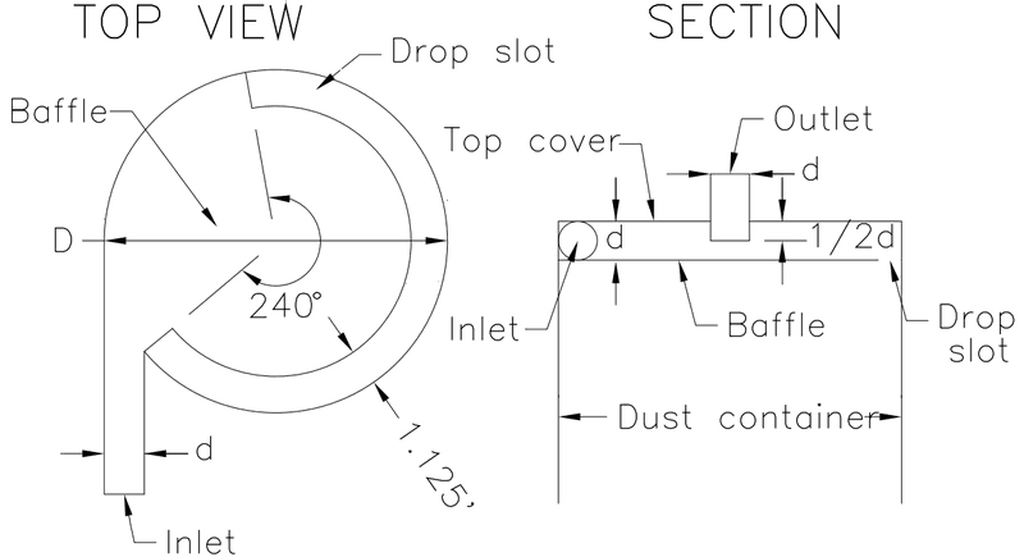

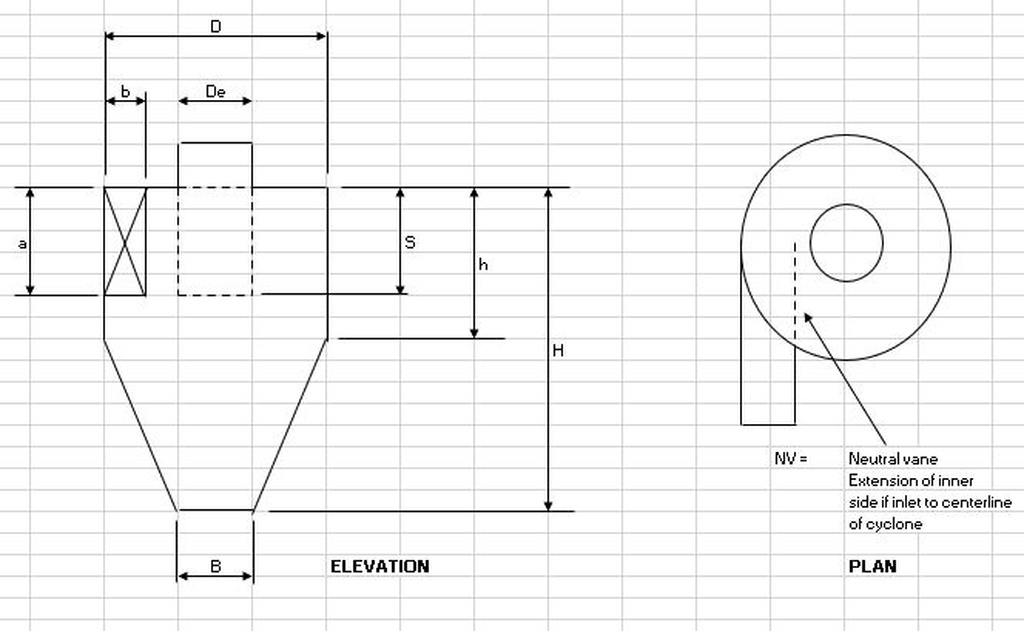

Documents sur cyclone Thien et séparateur à cone (article de Mig)
vous trouverez les schéma de départ. J'ai utilisé l'article de Mig et l'article associé initial - attention c'est en anglais.
Remplissage du conteneur
Ce WE j'ai mis en route la rabot dégau a un rythme un peu soutenu.
Evidemment vu la taille des pièces de bois je ne me suis pas inquiété du volume des déchets... Bon ben j'aurais dû... les copeaux ont commencé à sortir de la machine au lieu d'être aspirés ce qui est bien sûr un signe... Mais la turbine en fait s'était remplie de copeaux progressivement... Du coup la conclusion c'est que je vais mettre une surveillance accrue du niveau certains ont mis un plexi dans leur poubelle, moi je vais commencer par mettre une poubelle plus grande et tenter des modifs...
Optimisation du débit d'air et ejection des copeaux :
Lorsque la rabot dégau envoie de grandes quantités à la fois, j'ai remarqué que quelques copeaux sortent de temps en temps de la turbine. Ca signifie que le cyclone n'est pas assez puissant pour garder tous les débris sur l'extérieur.
J'ai pensé que la turbine avait un débit d'air trop faible à cause de la différence entre la surface aspirée diamètre 100 et la surface de la turbine (diamètre 200). Le rapport est d'environ 1/4 en rapport de surfaces, alors que les cyclones à cone sont généralement avec un rapport de 1/2.
L'autre raison, est que coincé avec un conteneur d'un diametre D, il y a une forte proximité entre l'arrivée des copeaux (100mm) et l'aspiration (200mm) : le cyclone fair un diametre 440...).
J'ai ouvert une entrée d'air supplémentaire pour essayer de faire tourner le moteur un peu plus vite et optimiser le débit et le rendement de la turbine...
Raté : je n'ai que perdu en dépression au niveau de l'aspiration.
Je me retrouve donc coincé avec ce moteur avec un rapport 1/4 qui va bien.
En revanche pour permettre aux copeaux de ne pas entrer dans la turbine, j'ai la solution de :
Augmenter le diametre du cyclone (mais je vais perder en vitesse cyclonique)
augmenter la hauteur du cyclone (mais je vais perdre en vitesse également).
Conclusion : je vais changer de turbine un de ces 4 et monter certainement le cyclone. En attendant la quantité qui monte dans la turbine (un a deux copeaux à chaque gros rabotage) est tellement faible que pour l'instant je vais m'en accomoder car l'idée c'est faire de la récup et pas d'investir.
