Ce pas à pas présente un projet en cours de réalisation.
Bonjour,
La cape d'origine de ma SAF est plutôt efficace pour protéger mes petits doigts, mais ne permet pas un captage optimisé de la poussière.
Je me suis donc mis en quête d'une solution qui optimiserai cette aspiration de la poussière.
Liste des articles
La V1
Donc pour concevoir cette cape je me basé sur l'étude de l'INRS dédiée: L'étude en PDF

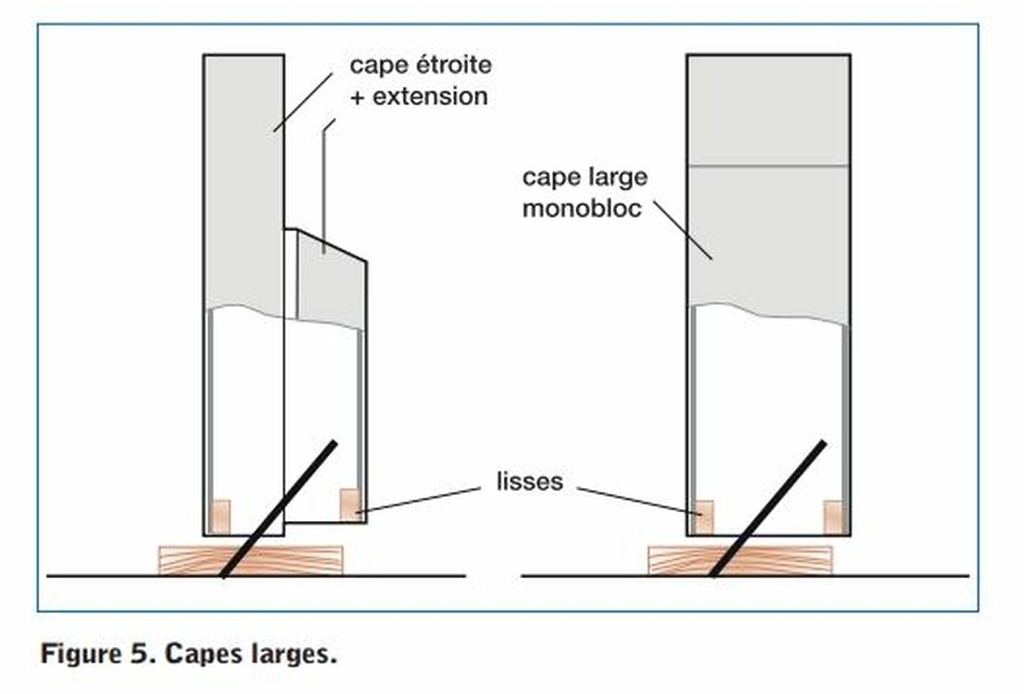

Donc en suivant les explications et les schémas, du type de celui ci:
J'ai le choix de partir sur une cape large qui permettra de gérer la lame a 90° et en 45° et aussi cela permettra d'y brancher une aspiration en 100 mm.

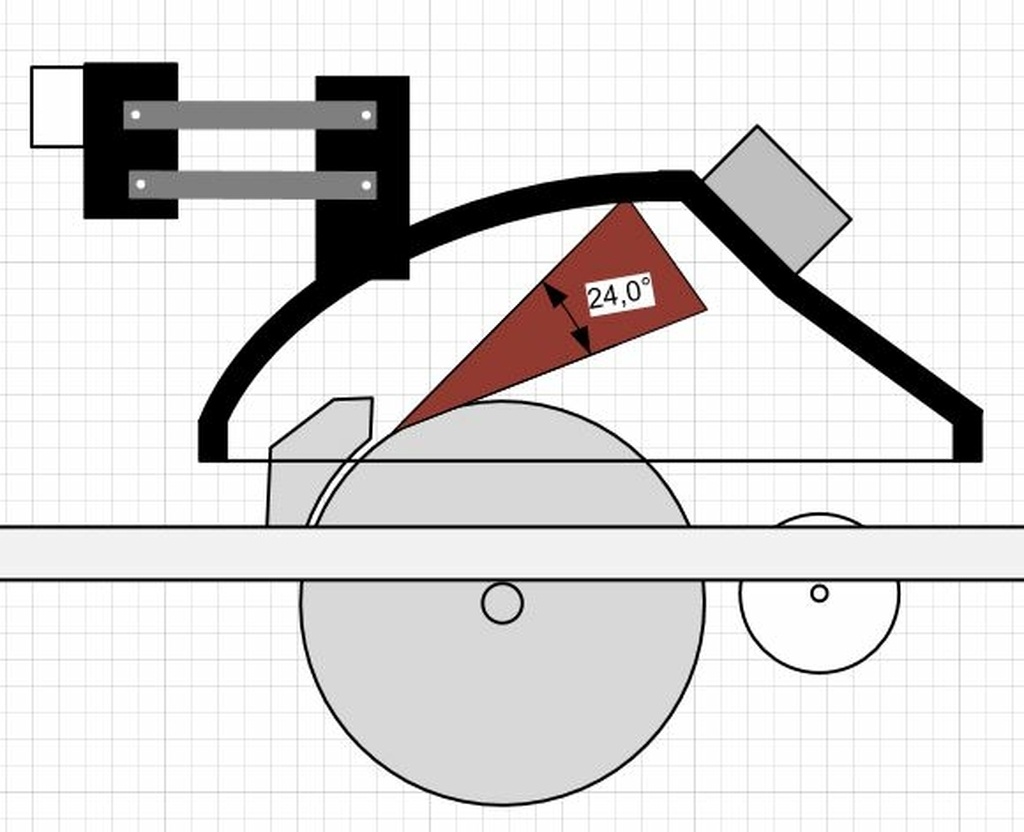

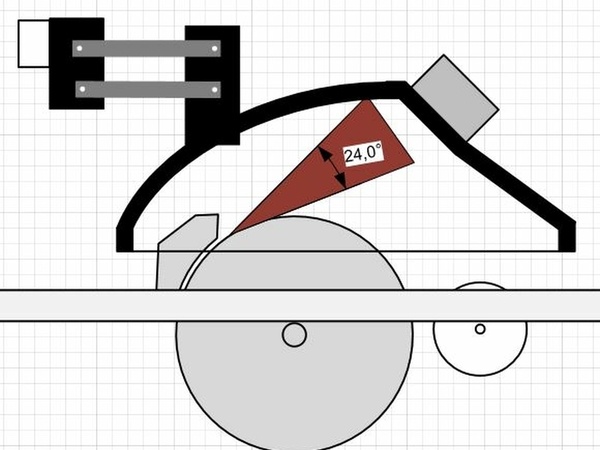

J'en suis arrivé à ce modèle 2D

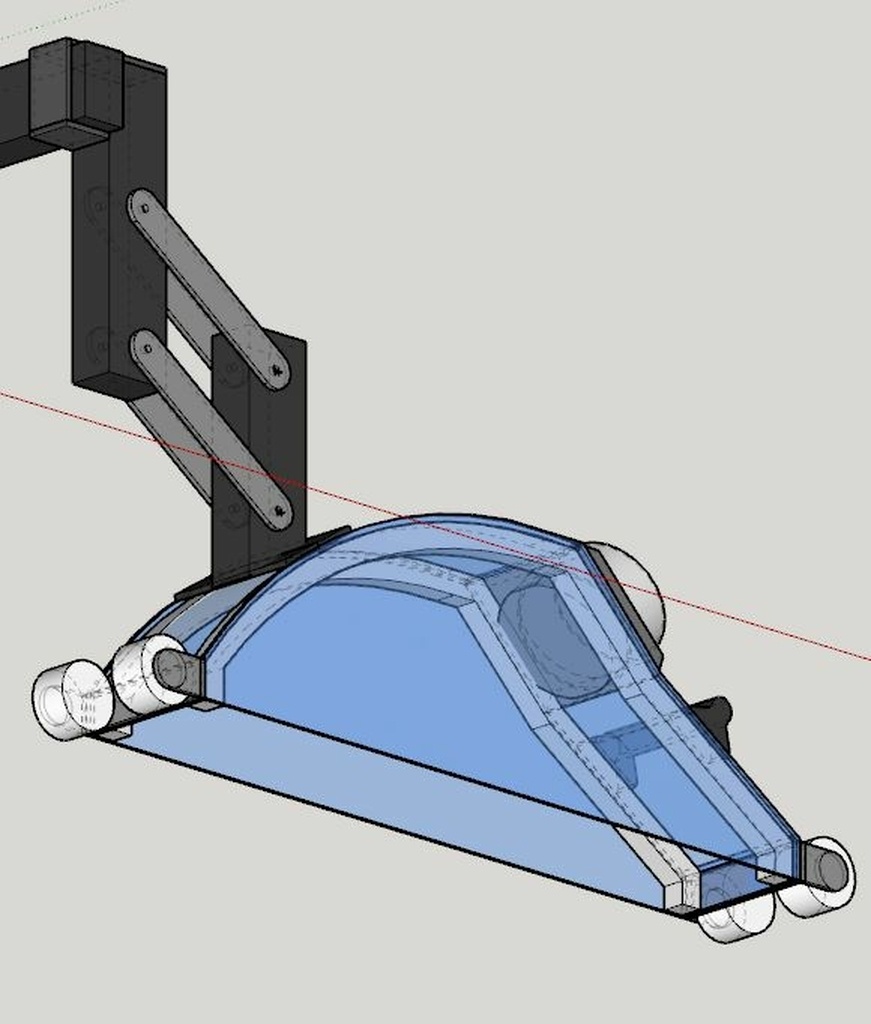

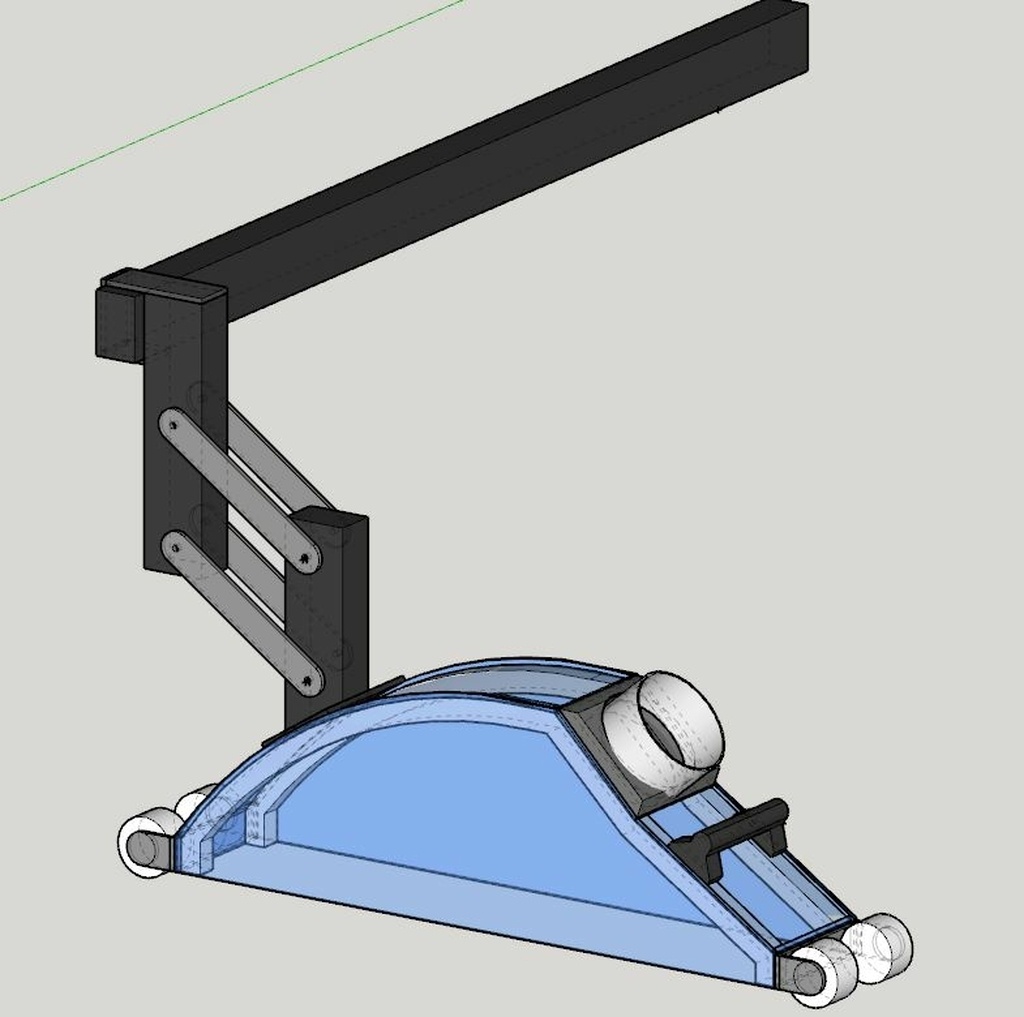

Rien ne vaut un petit plan Sketchup pour caler les derniers détails:

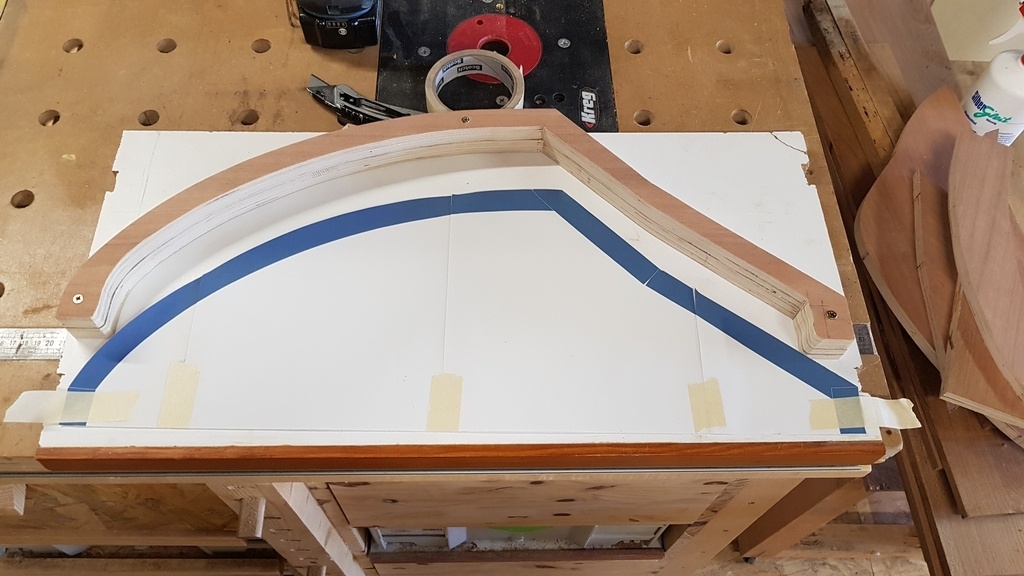

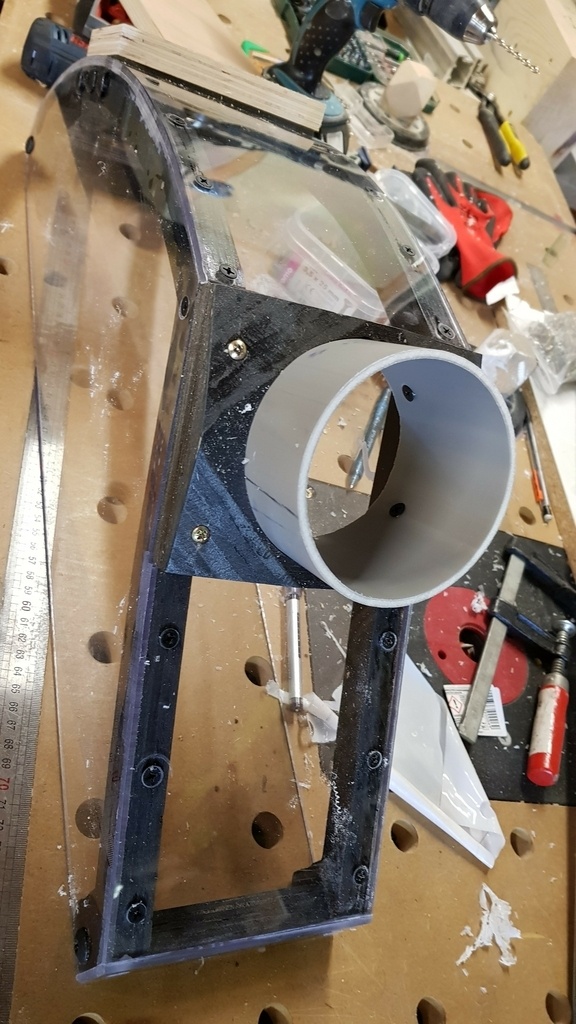

Et on début la réalisation avec l'impression sur papier des deux profiles qui serviront à fixer les joues en polycarbonate de 4mm.
J'ai ensuite découpé du CP de 15mm a la scie a ruban pour laquelle j'ai acheté une nouvelle lame de 10 mm a pas de 4 venant de la Forezienne qui est terrible. Cela permet un travail précis et propre.

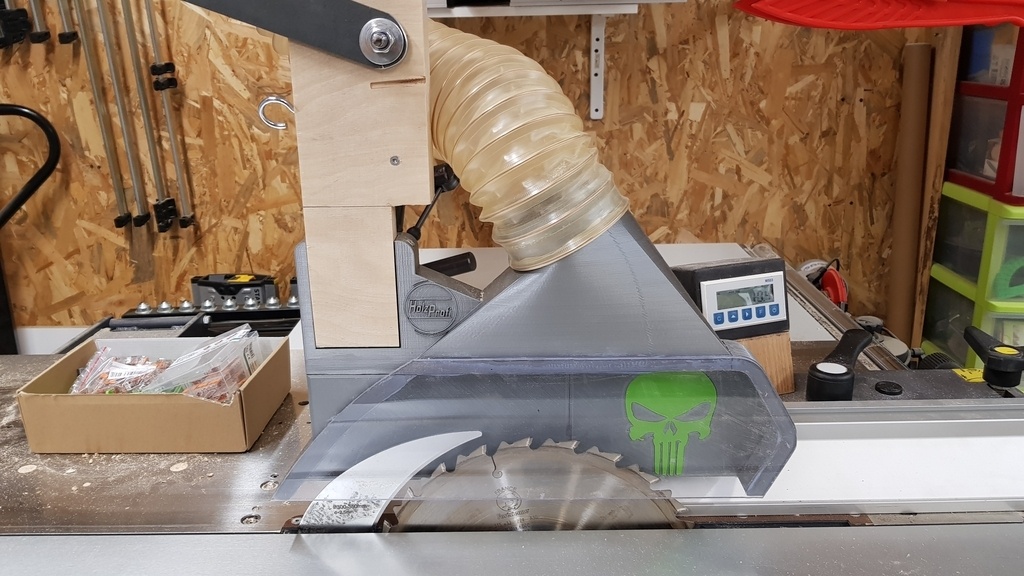

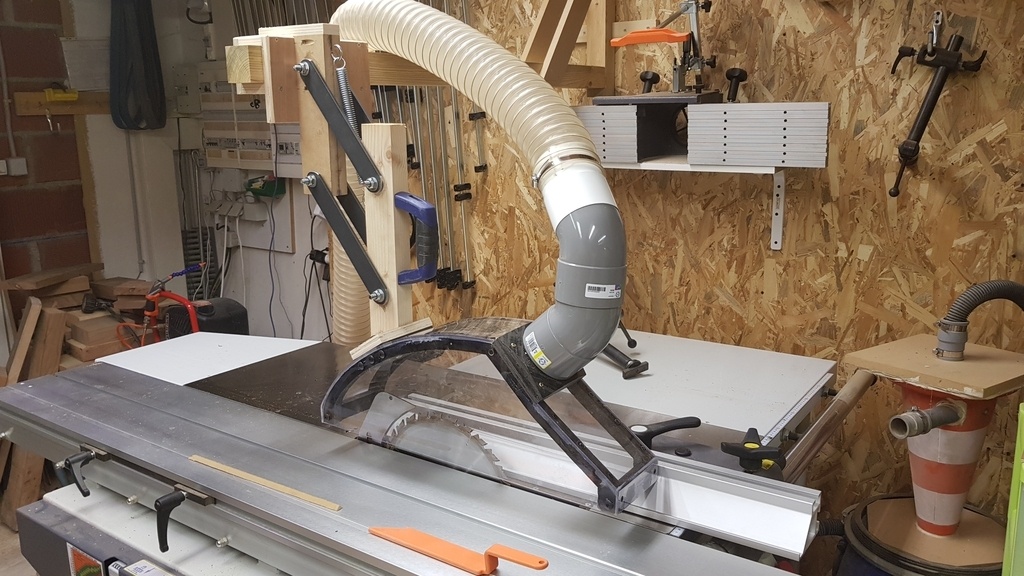

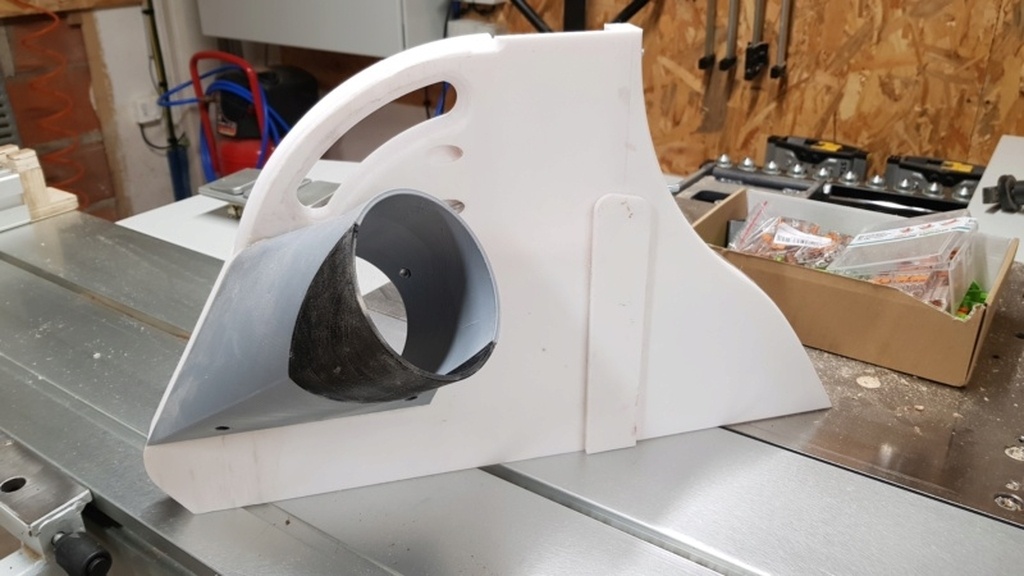

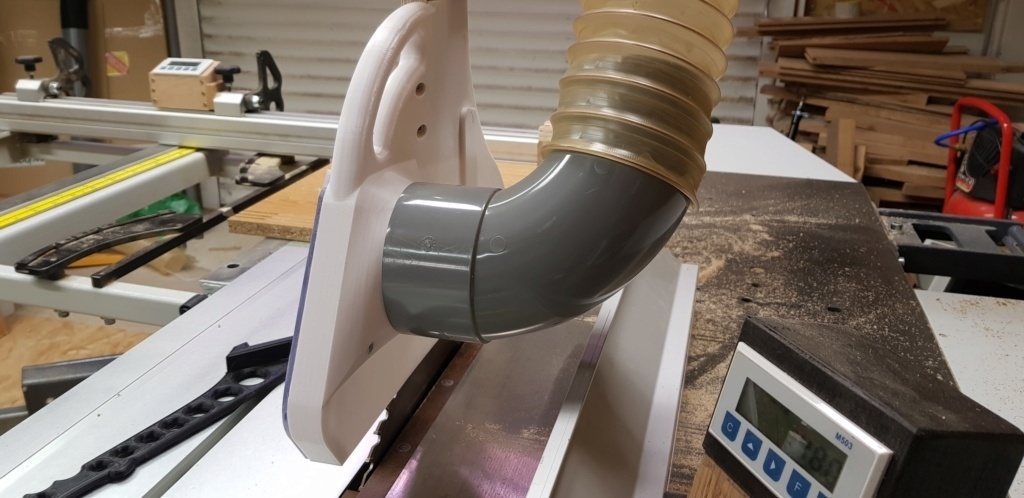

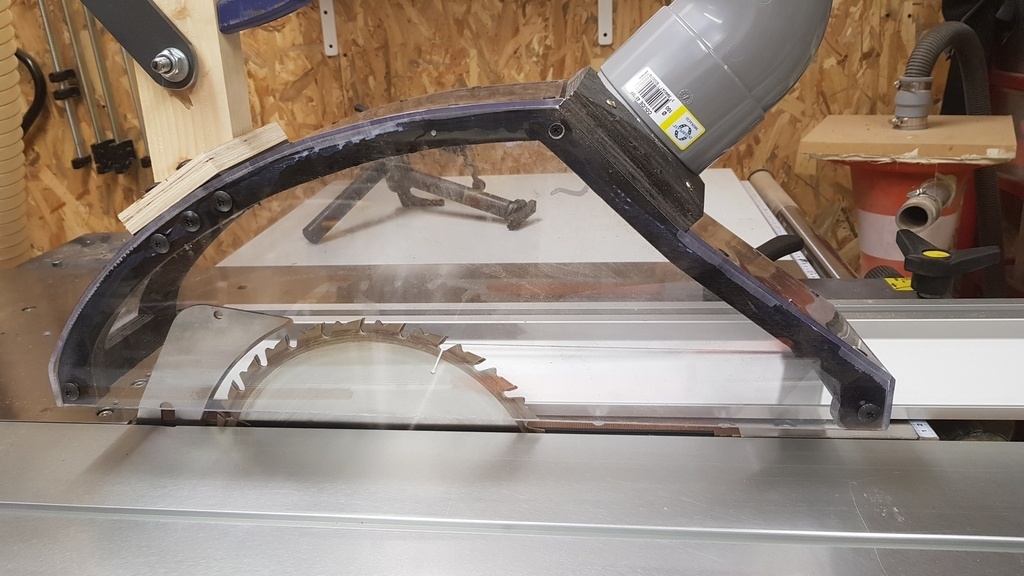

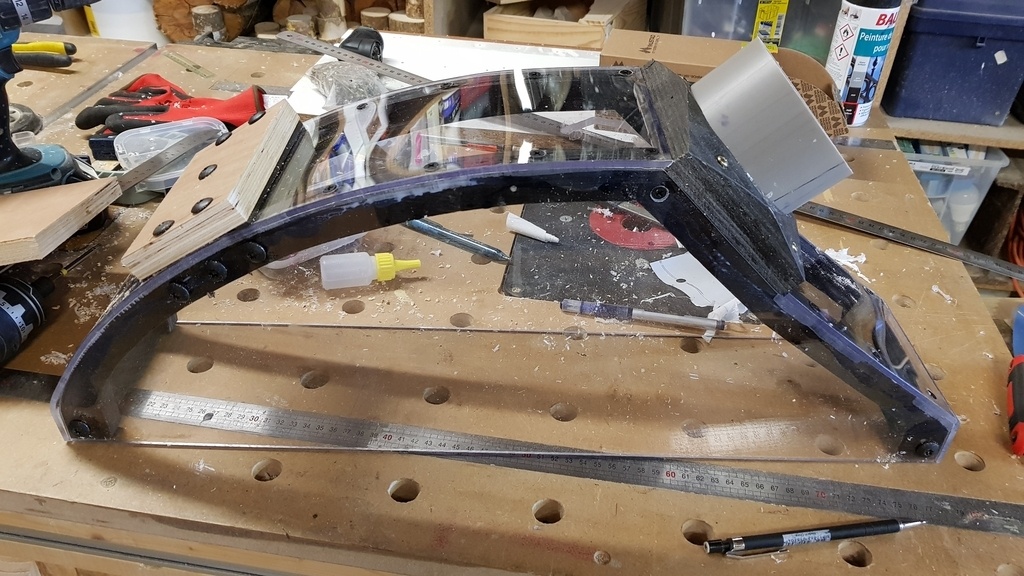

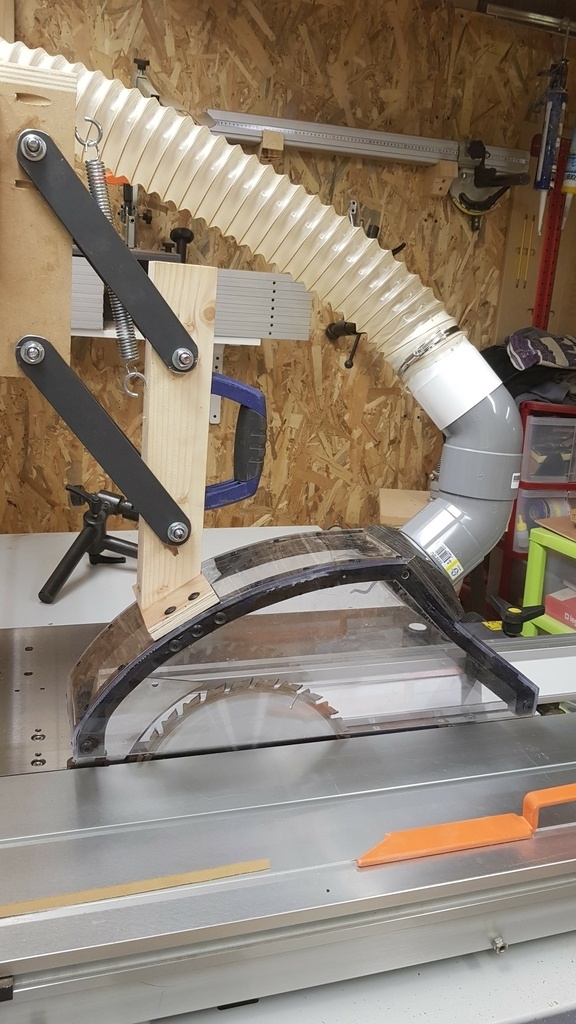

Et la version installée sur ma SAF

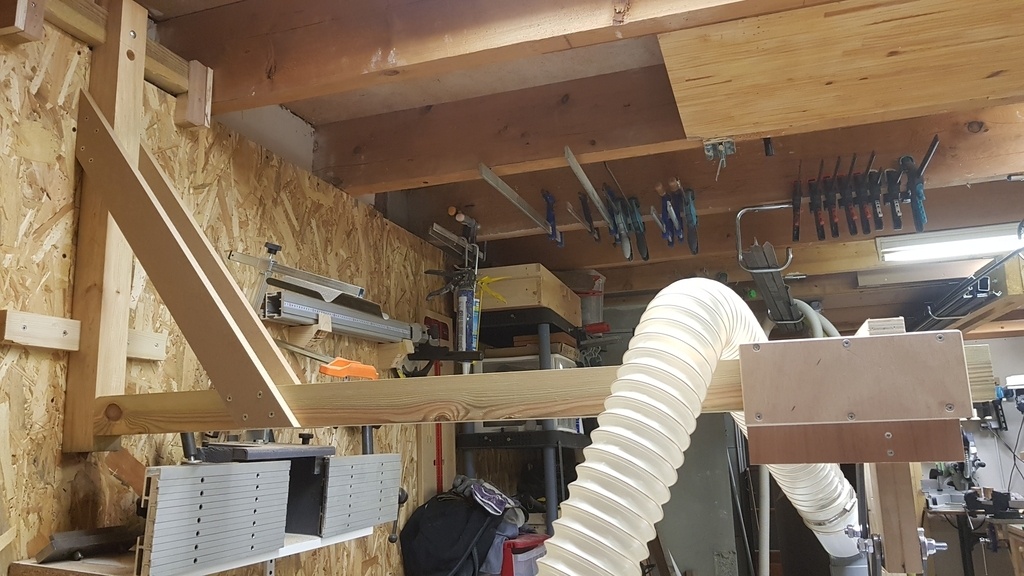

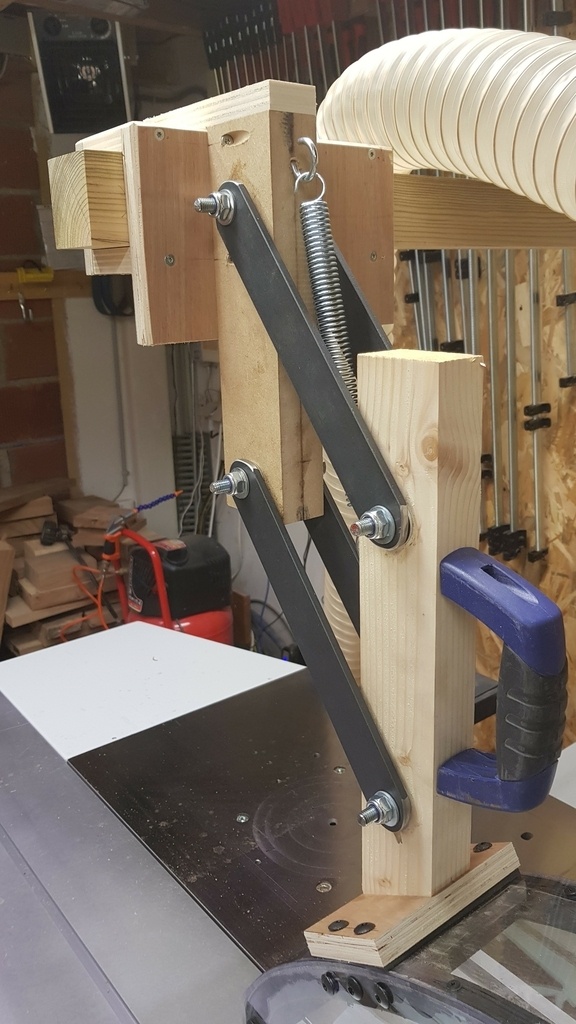

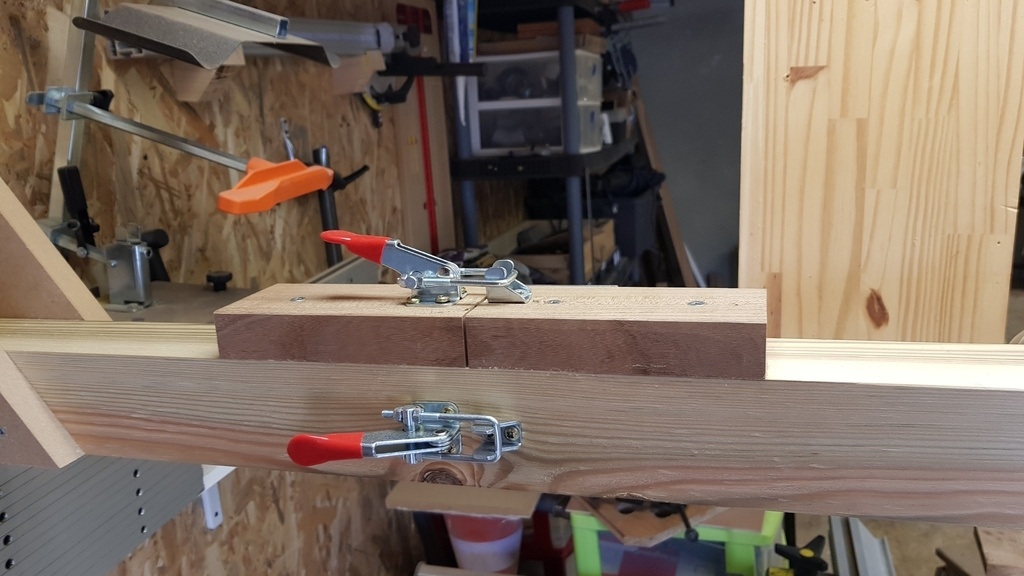

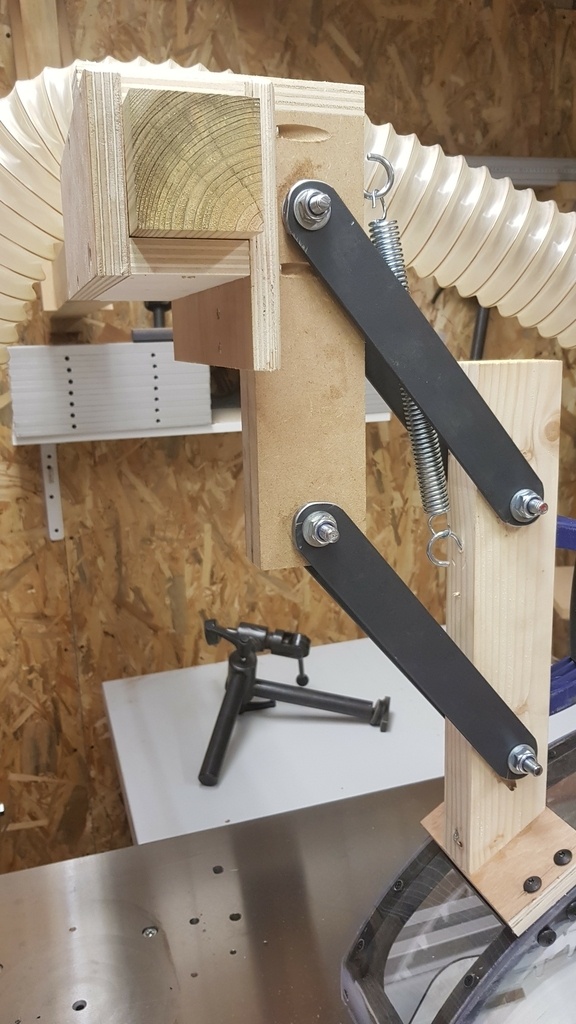

La potence réalisée en bois. Globalement ça fait le job, même si ça manque de rigidité
Les essais:

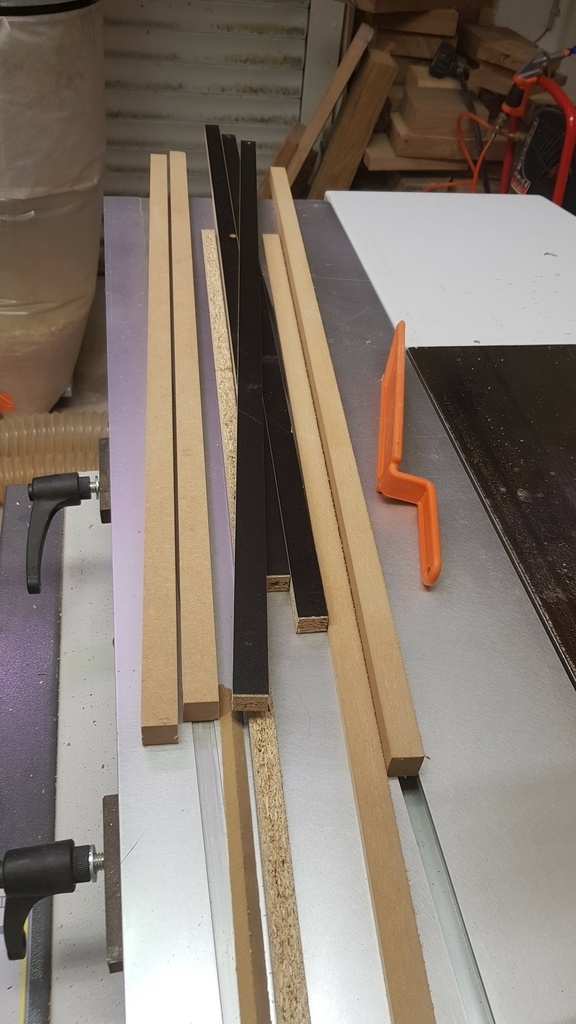

Pour tester je découpe des petites bandes des pires saloperies génératrice de poussières, à savoir de l'agglo et du médium

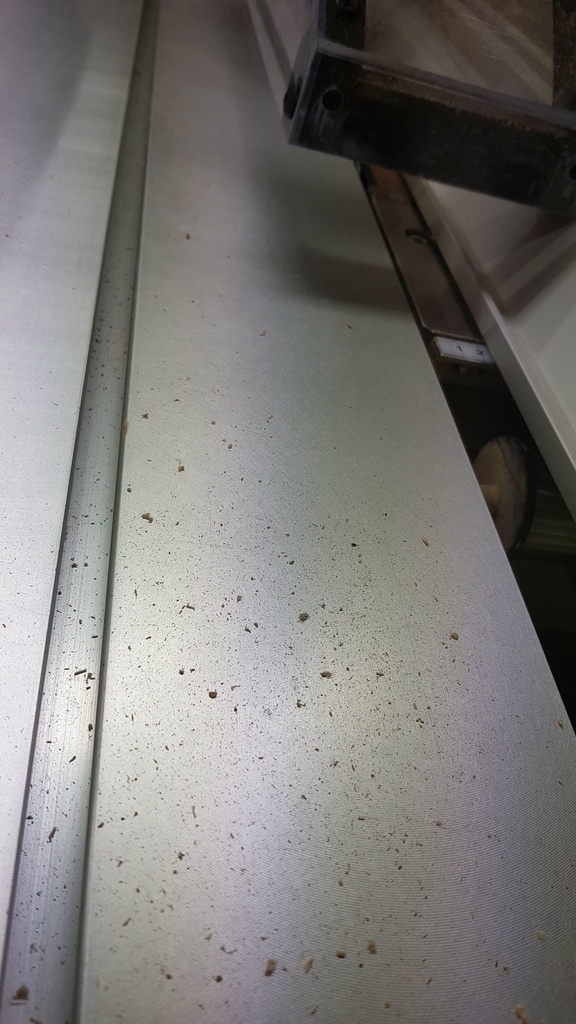

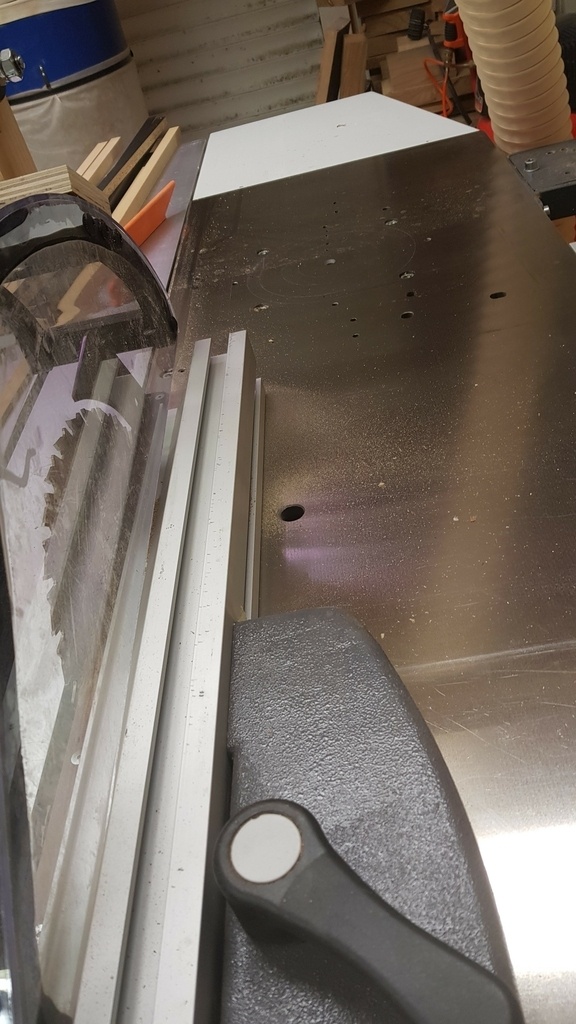

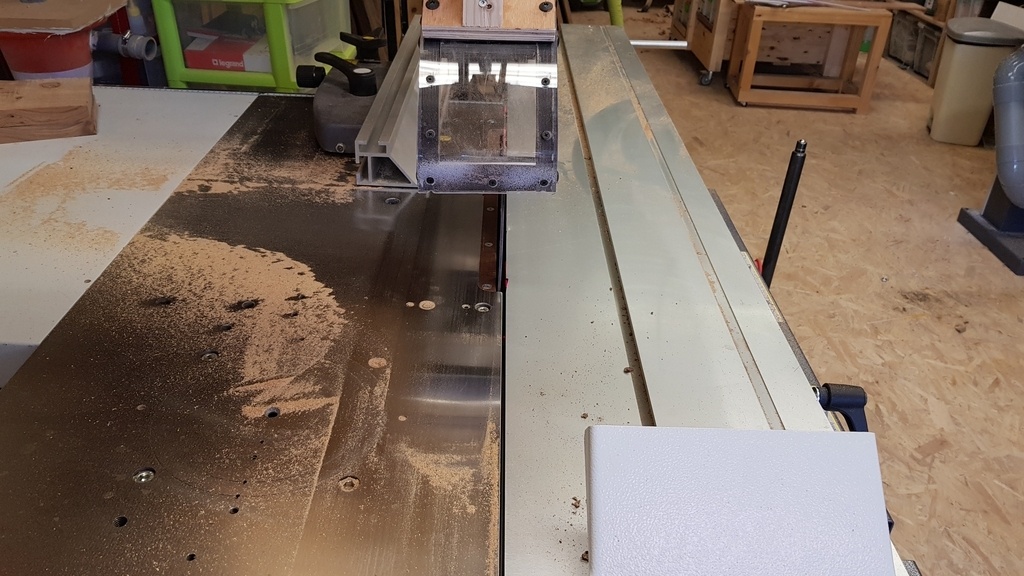

On voit a l’arrière de la cape, que le MDF a généré un petit dépôt de poussières localisé.

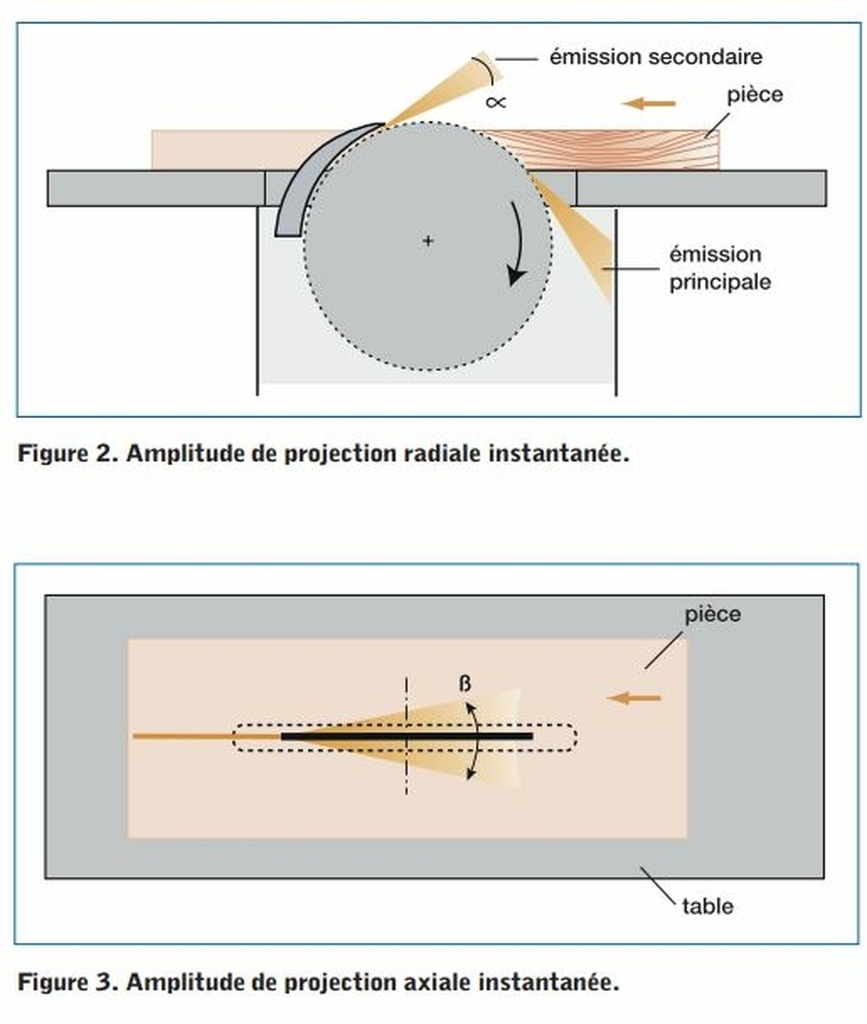

Comme le dit l'étude de l'INRS, l’éjection des poussières est tangentiel à la lame , et selon mes observations plus la lame est haute et plus cette éjection devient verticale.
Donc je pense que ma cape est trop vers l'avant et qu'il que je la positionne plus en arrière de la lame.
Pour confirmer cela il faut que je fasse des tests avec la lame descendue (en utilisation normale quoi ...)
Bon sinon le gros gros plus, c'est que je n'ai perçu aucune poussière ou ejection venant vers moi ... ce qui n'était pas le cas avec mon ancienne cape de protection. Avec le MDF j'avais un "geyser" de poussière dans le visage et avec l'agglo, j'avais plein d'éclat qui me sautait au visage.
La que dalle, nada, rien, chimoule, 0 ... au top ...

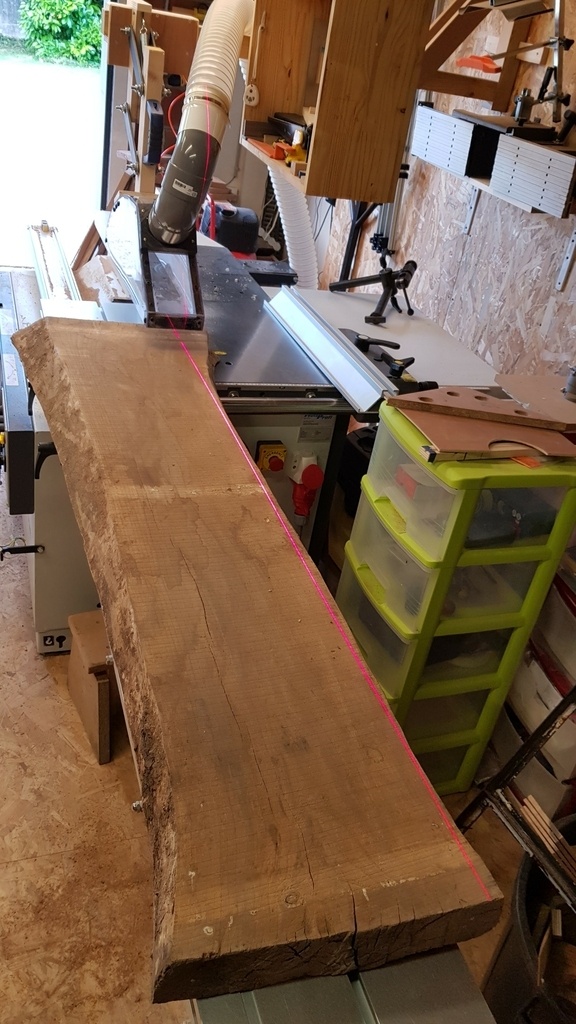

Petite séance de délignage de 3 plateaux de 84 mm.

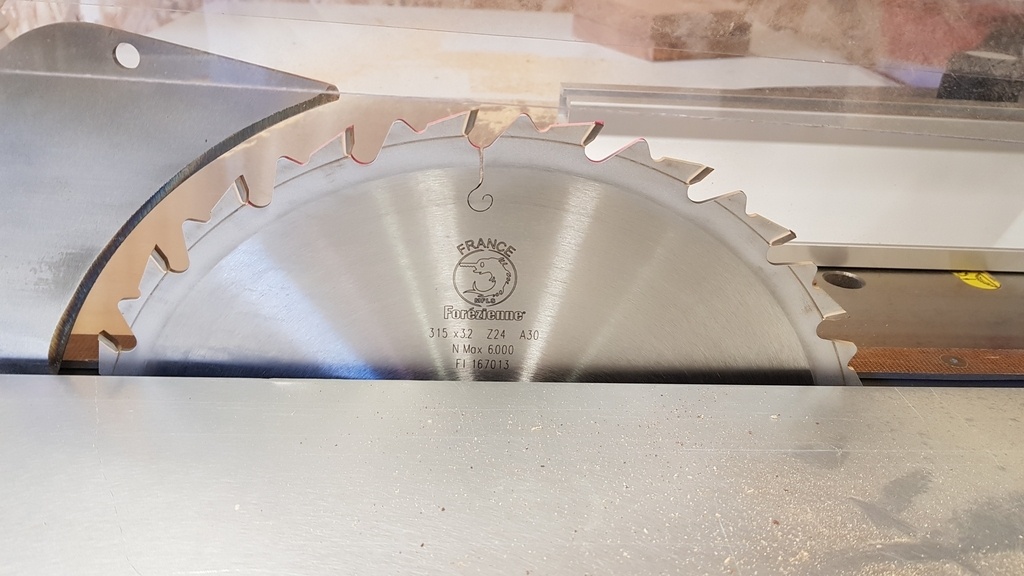

Pour l'occasion j'ai monté une nouvelle lame z24 chez la Forezienne.
Un beau plateau d'orme sec depuis 30 ans. C'est passé comme dans du beurre avec cette nouvelle lame.

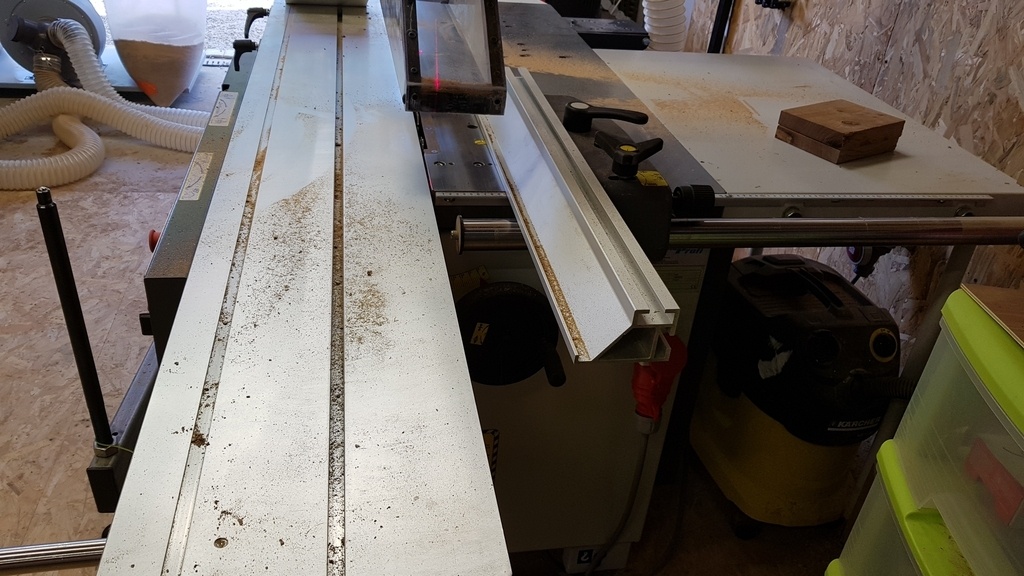

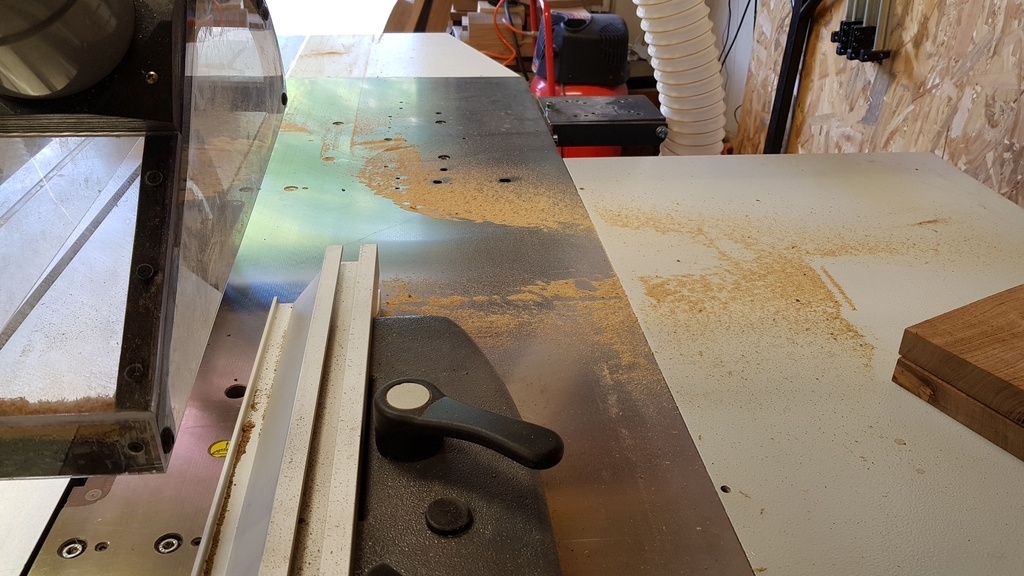

Voici ce qu'il me reste comme poussière sur la SAF après le délignage des trois plateaux.
Petit REX sur ma cape de SAF après quelques mois d'utilisations.
Niveau Aspiration c'est pas mal, MAIS :
- J'ai pas mal de remontés de sciure sur l'arrière de la lame.
- J'ai pas mal de "fuite" de sciure sur l'avant de la lame. La forme de la cape ne permet pas de les capter.
De mon utilisation j'en tire plusieurs enseignements:
- La cape est trop large et n'est pas pratique a utiliser avec certains accessoires (presseur, rails, guide ....) montée sur la SAF.
- Lorsque j'utilise le guide parallèle je suis obligé de monter la CAPE au dessus du guide pour en faciliter l'accès
- Du fait de sa grande largeur la vitesse du flux d'air perd en vélocité. Le transport des sciures sur les points éloignées manque d'efficacité (extrémités de la cape)
J'ai donc travailler a modéliser une cape reprenant sensiblement les principes de la première sur le point de captation de la sciure, mais en la rendant plus compact et en faisant correspondre le volume de la cape avec le diamètre de la la bouche (100mm).
La V2
J'ai donc travailler a modéliser une cape reprenant sensiblement les principes de la première sur le point de captation de la sciure, mais en la rendant plus compact et en faisant correspondre le volume de la cape avec le diamètre de la la bouche (100mm).

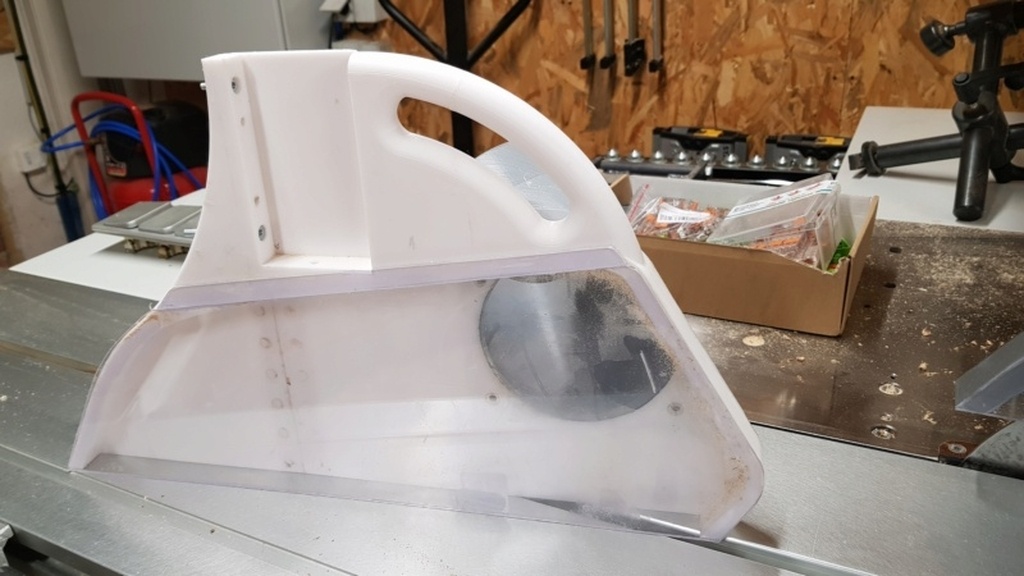

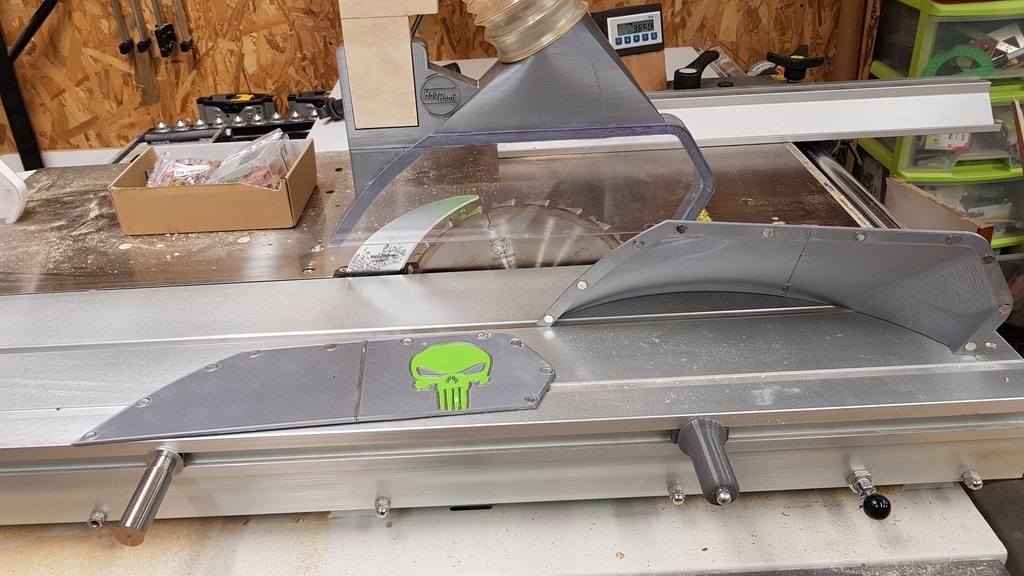

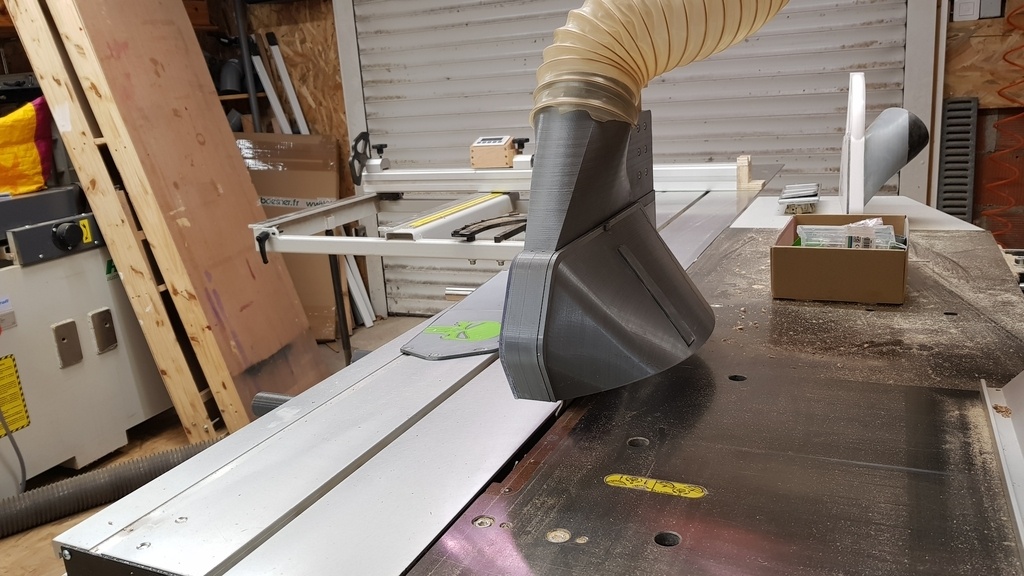

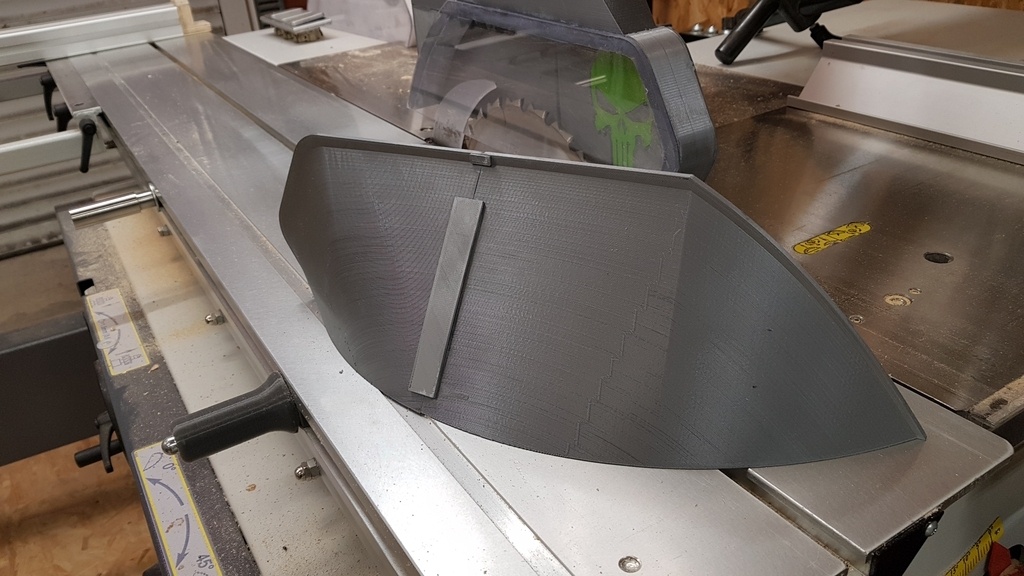

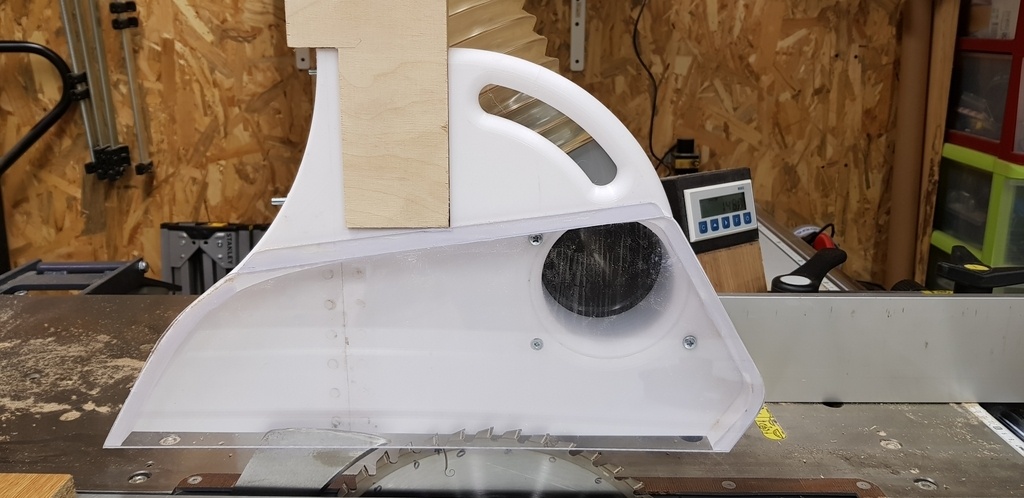

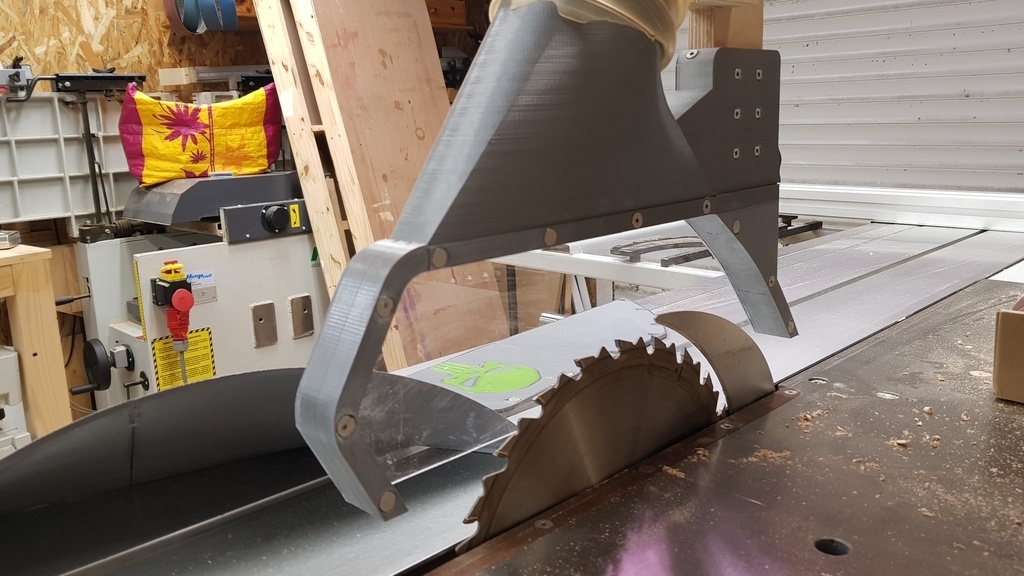

Avec la version imprimée en 3D en PLA.
3 jours d'impression , pour cette cape qui est en 3 morceaux histoire que ça passe dans mon imprimante
Mes premiers essais montrent
En points positif :
une forte amélioration de la captation des poussières
Quasi toute les fuites que j'avais précédemment à l'avant et à l'arrière de la lame sont bien captée.
Le flux d'aire "ne se perd plus" dans la cape. Peut être un peu trop ...
La finesse de la cape permet une utilisation avec des accessoires dans y buter dedans
A revoir:
La position du tuyau sur l'arrière de la cape n'est pas pratique pour y passer un poussoir par exemple
La bouche de la cape autour de la lame fait 20mm de large en interne.
C'est peut être un peut fin. C'est surtout flippant d'avoir la lame aussi prêt des parois de la cape.
J'ai donc remodélisé la partie branchement du tuyau d'aspiration pour tester
Ce qui une fois imprimé donne ça et permet de bien passer un poussoir a l'arrière de la cape.
Le modèle V2 fonctionnait bien et les points que j'ai retenu après plus de 6 mois d'utilisations :
- une cape plus fine optimise l'aspiration
- la forme globale de la cape autour de la lame fonctionne bien et guide bien les copeau, et limite les rejets de copeau a l'avant et permet une bonne captation des copeaux
mais il avait pour inconvénient de :
- ne pas prendre les copeaux lorsque la lame est a 45°
- Avoir un accès difficile pour les p'tits morceaux qui se coincent a l'entrés de la bouche d'aspiration.
- La bouche à l'avant crée un déséquilibre dans l'aspiration qui est très prononcée à l'avant et faible à l'arrière de la cape. La captation des copeaux n'était donc pas optimal a l'arrière de la lame et j'avait quelques rejets qui venait de sous la table de scie.
La V3
Mon cahier des charges pour cette version:
- Garder la forme globale de la cape
- Avoir une captation par le dessus et plus centrale, permettant aux copeaux d'être envoyé dans le conduit
- Avoir la possibilité d'aspirer la lame a 90°, mais aussi jusqu'à 45°
Solution:
Avoir une transition Rond - Rectangulaire la plus douce possible pour continuer a optimiser le flux
Avoir un fond de cape démontable sans outils, permettant d'avoir deux versions de parois. Une plate pour les coupes a 90° et une bombée pour les coupes a 45°
La fixation sera faite au moyens de petits aimants puissants qui seront collés sur la cape et sur les deux fonds. Cela facilitera également le stockage de ces parois amovibles qu'il suffit d'aimanter sur la structure de la SAF

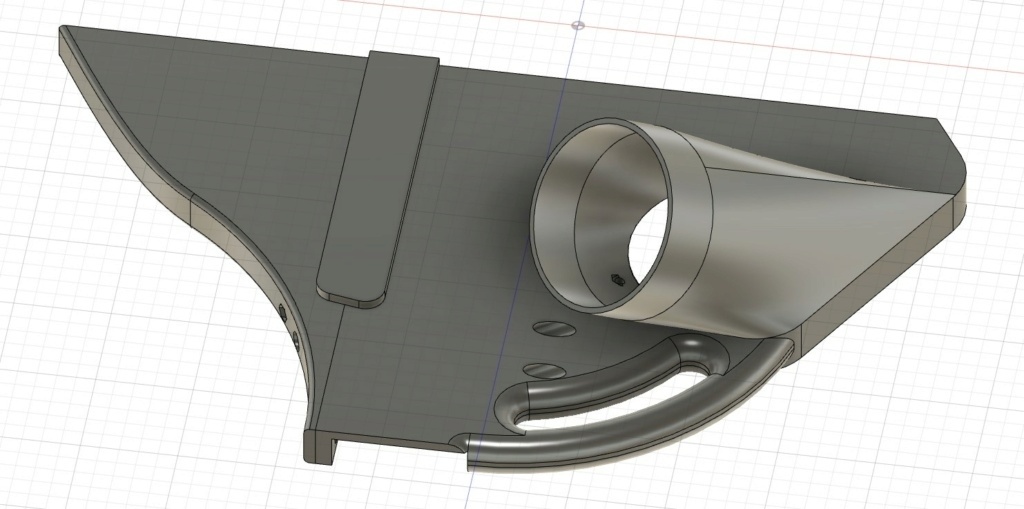

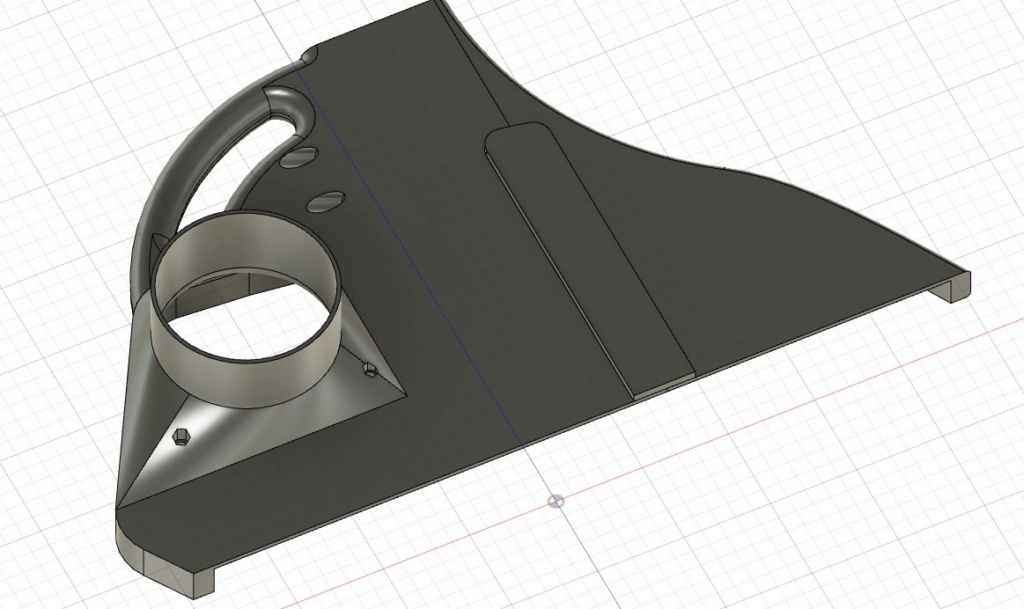

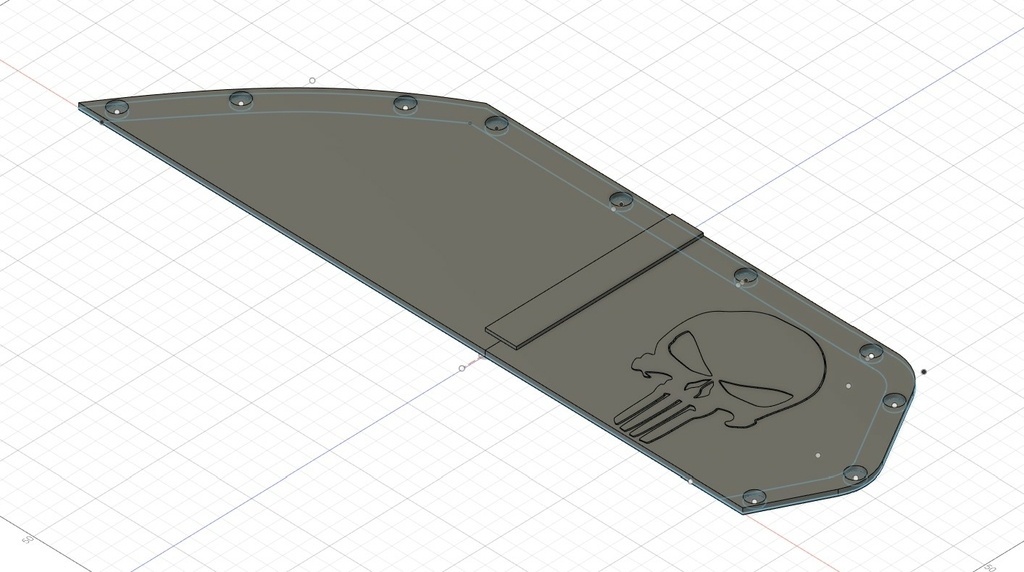

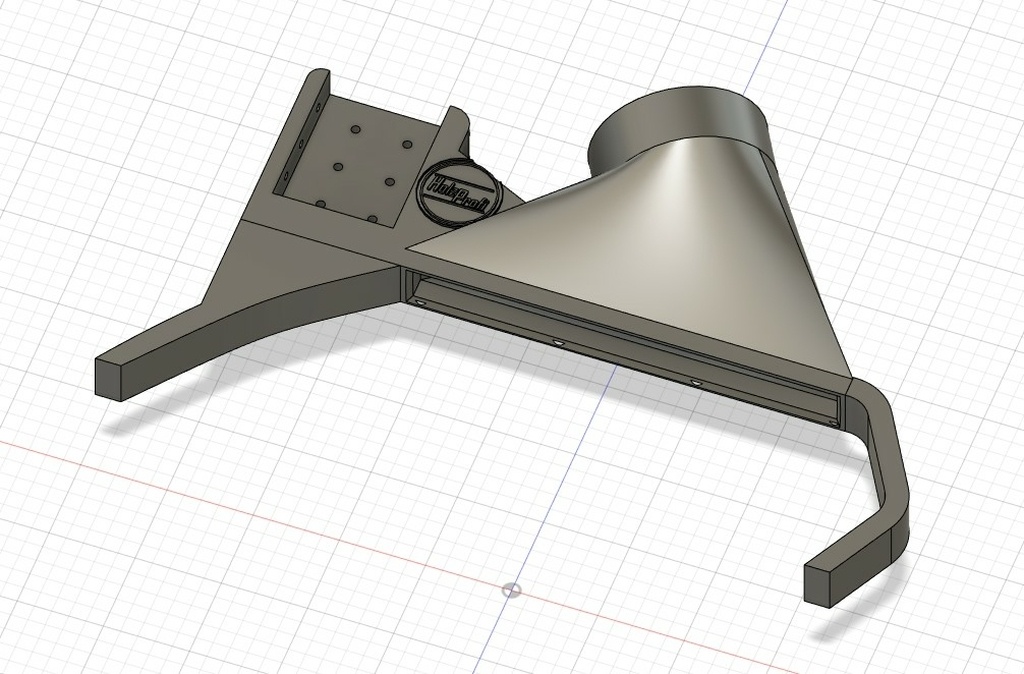

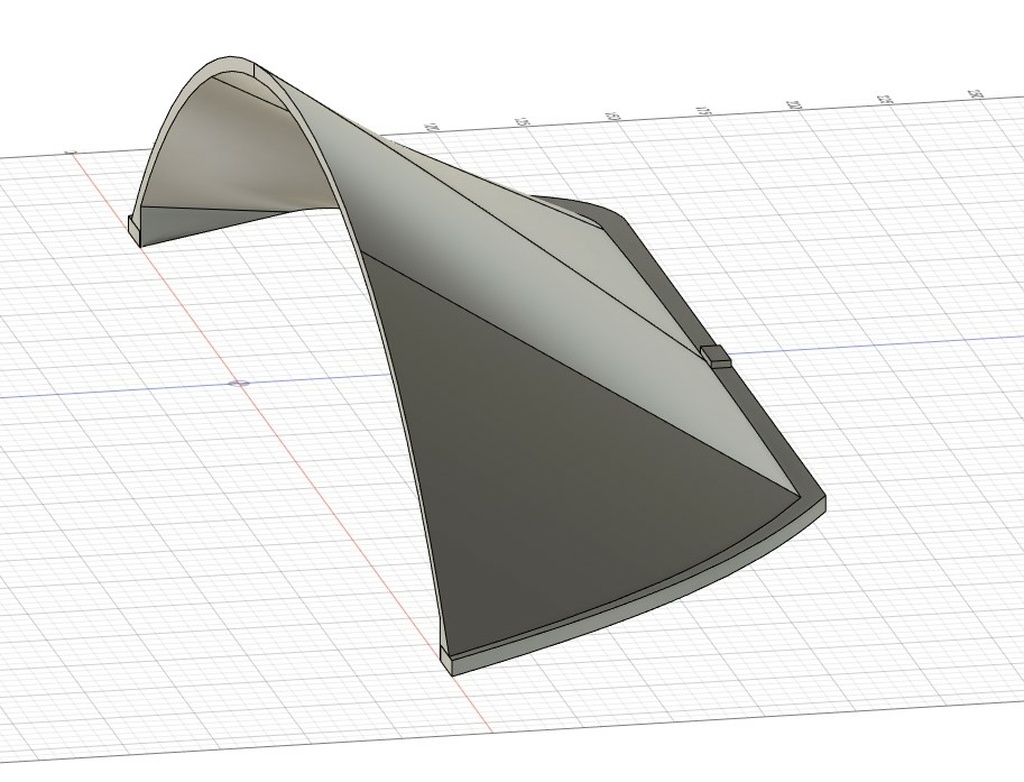

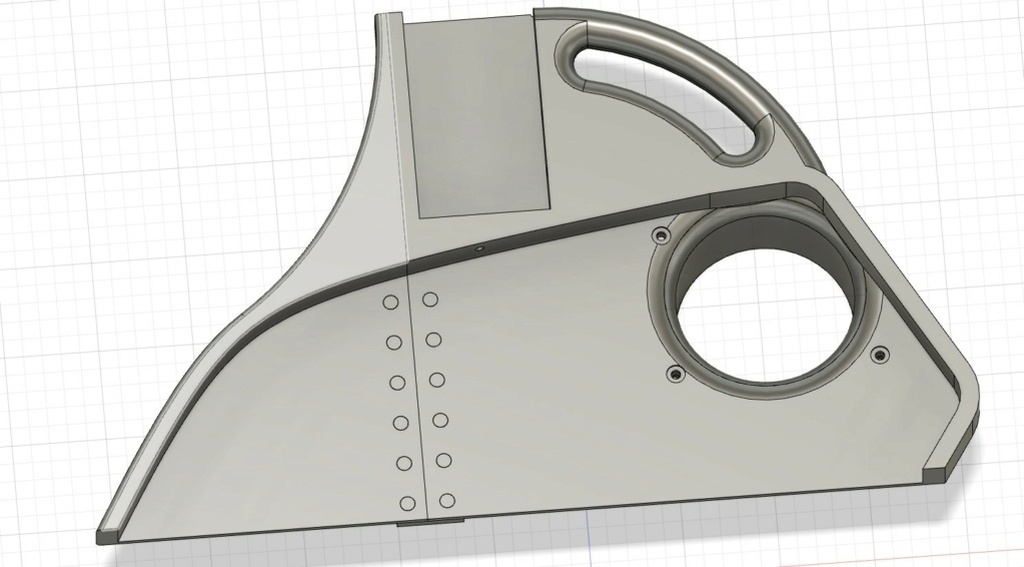

La modélisation sous fusion:

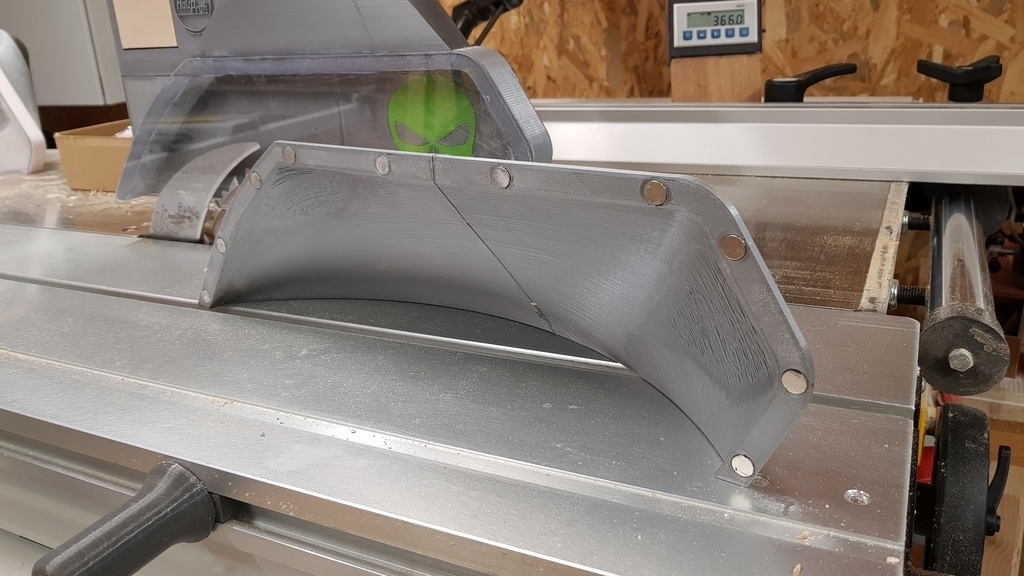

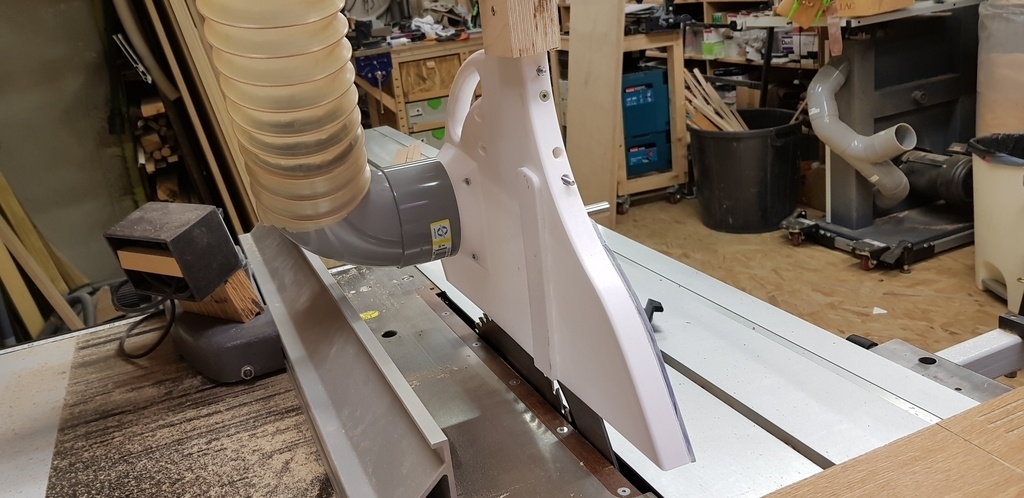

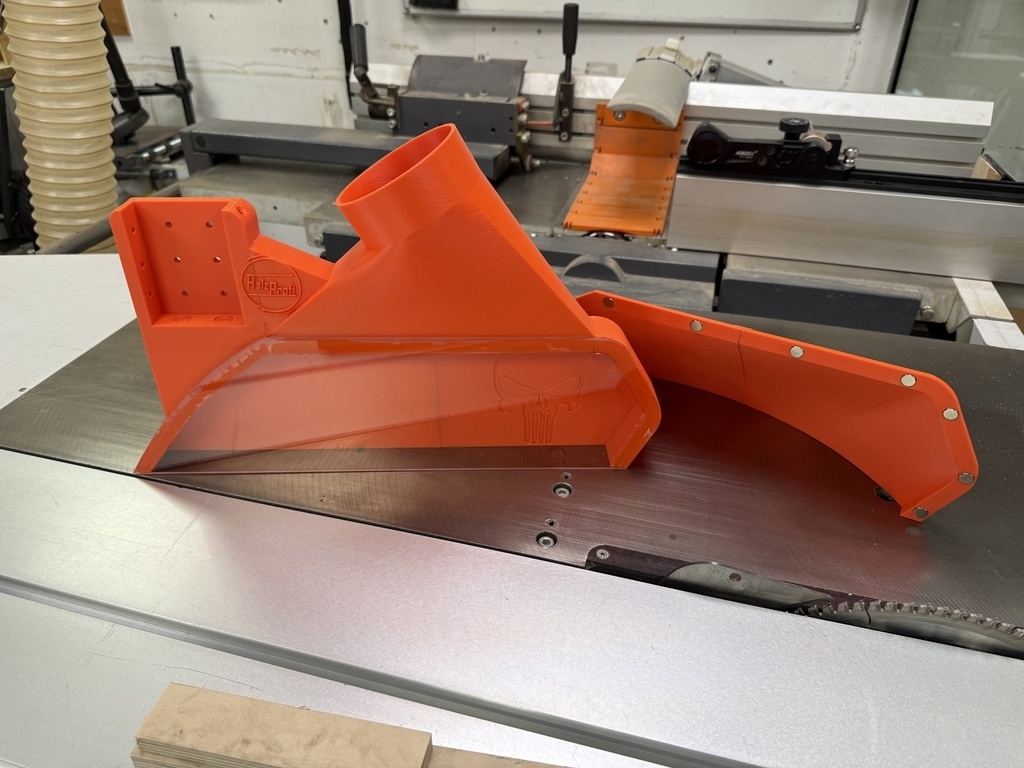

Et le modèle imprimé en 3D qui m'aura demandé quasi une semaine d'impression pour produire toutes les pièces et 1 kg de PLA
Installation faite cette fin de semaine
Les premiers tests de coupes de mélaminé avec une grosse lame de délignage augure du meilleure ...
à poursuivre
Ce pas à pas présente un projet en cours de réalisation.
Publications associées
Licence
Discussions
Merci pour ce pas à pas et retour d'expérience fort intéressant !
merci a toi pour le commentaire
Très belle réalisation ! Bien mieux que beaucoup de capes suspendues pourtant vendues très cher
A 1000€ une cape correcte, c'est ce qui m'a fait chercher une solution ...
Génial! tu as vraiment gratté le truc!
Superbe réalisation, qui est l'aboutissement d'une réflexion approfondie
J'ai cru voir un affichage numérique de la position du guide parallèle ( si tu as quelques instants pour nous le présenter, cela devrait en intéresser quelques uns )
Merci

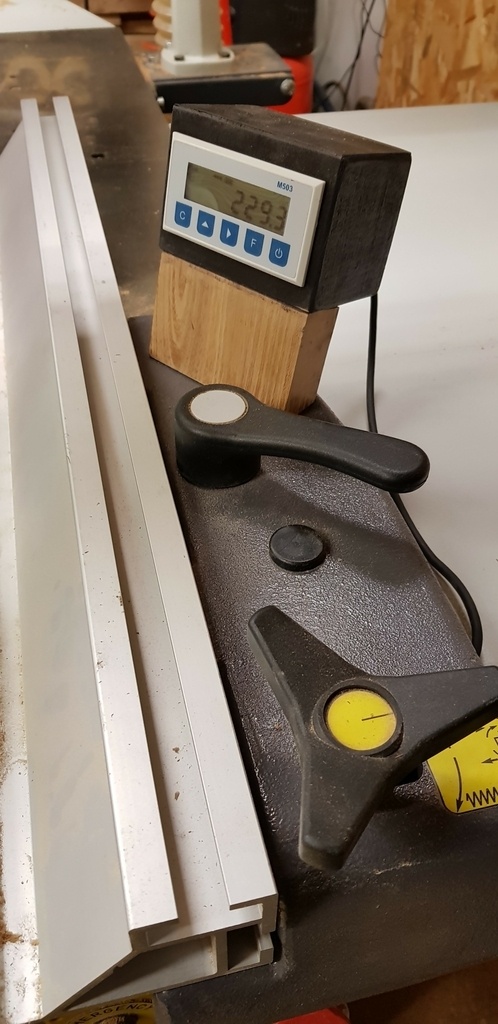

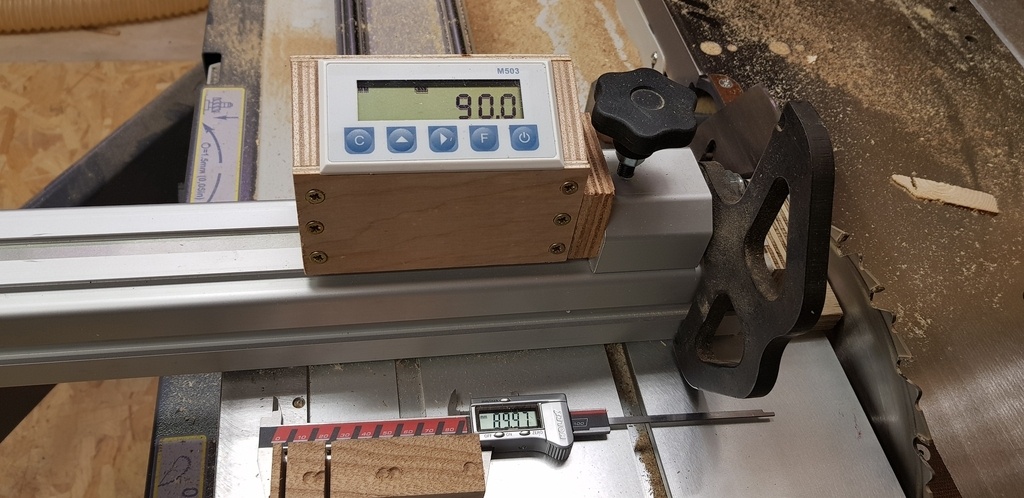

En effet j'ai mis un lecteur numérique sur mon guide parallèle ainsi que sur mon guide de tronçonnage.
