Dans ma série d'essais pour arriver à dégauchir sans dégauchisseuse, j'ai testé il y a quelques mois une méthode pour rabot électrique.
Elle est probablement un peu moins précise qu'avec mon guide à mouvement polaire pour défonceuse, mais c'est encore plus simple à mettre en œuvre, puisqu'il n'y a tout simplement pas de montage d'usinage.
La lecture du récent récit d'Ara m'a décidé à partager l'idée.
Liste des articles
Le principe
La principe est simple : sur le rabot électrique, la surface de référence est la semelle arrière.
C'est elle qui est alignée avec le plan généré par la coupe (si la machine est bien réglée).
Je vais donc ignorer la semelle avant, et m'appuyer uniquement sur la semelle arrière pour attaquer la pièce à dégauchir.
Le dispositif est simple également : un plan de référence doit être installé prêt de la pièce à usiner.

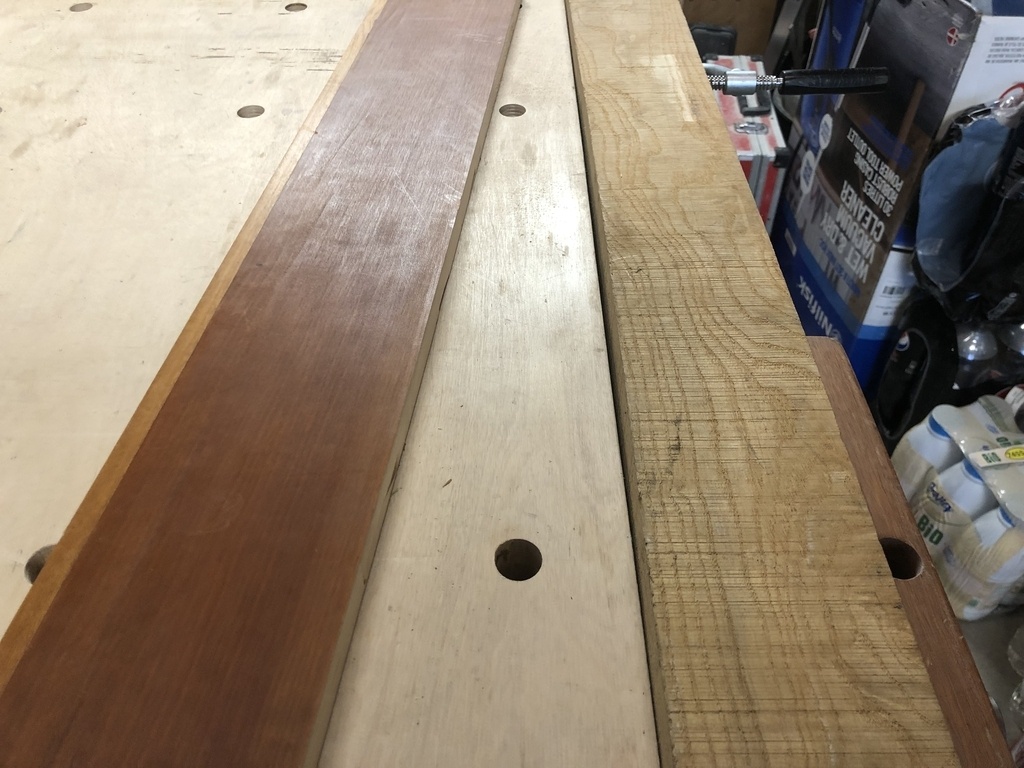

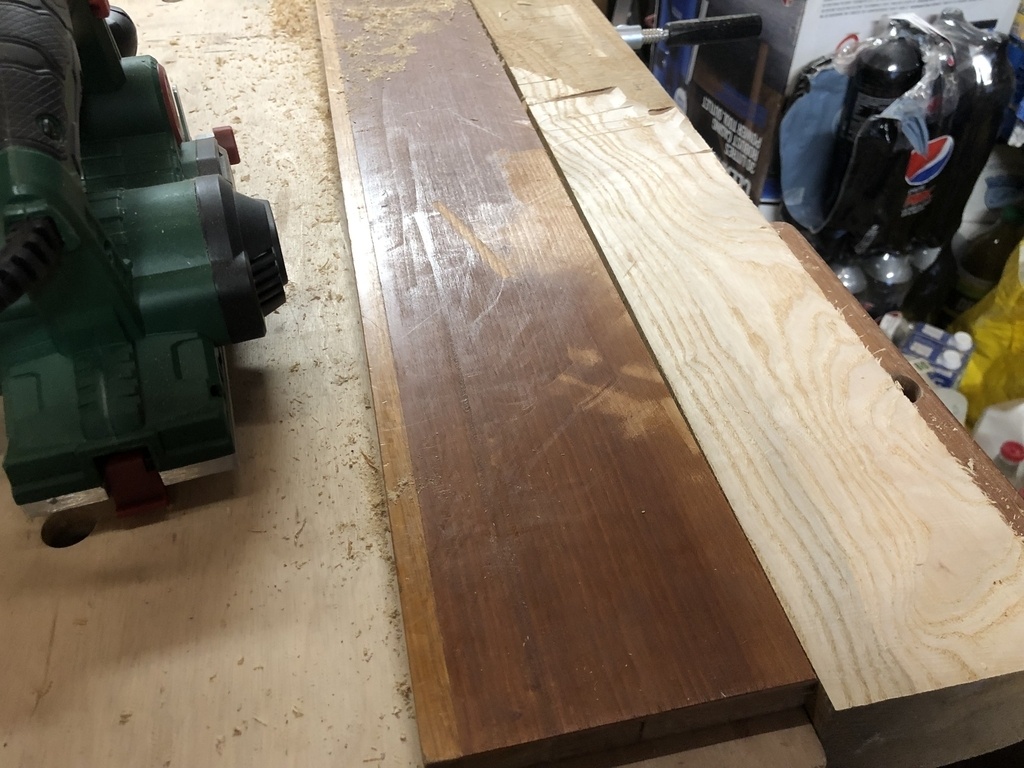

Comme je ne veux pas abimer mon plan de travail en faisant glisser le rabot directement dessus, je place au bord de l'établi une planche d'épaisseur constante, d'au moins une vingtaine de centimètre large, qui sera ma surface de référence.
Puis je prends la pièce à usiner (ici un carrelet) dans ma presse, et je l'aligne avec la planche de référence, avec un débord suffisant en fonction des creux et des bosses.
Grace à ce dispositif simple, l'usinage va prolonger le plan de référence sur la pièce à usiner.
Il suffit pour cela de démarrer le rabot en appui sur la surface de référence, et à avancer vers la pièce à usiner.
Pour ce qui est de l'idée, c'est aussi simple que ça.

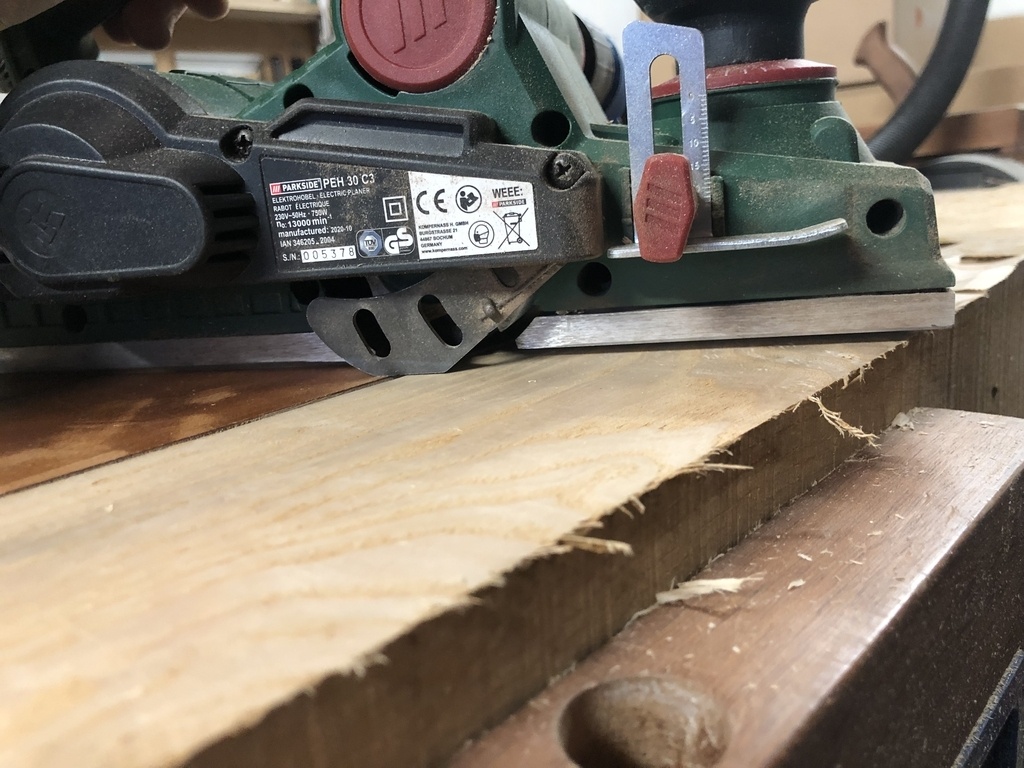

On voit sur la dernière photo que la semelle avant est en l'air, puisque l'on ne s'appuie que sur l'arrière du rabot.

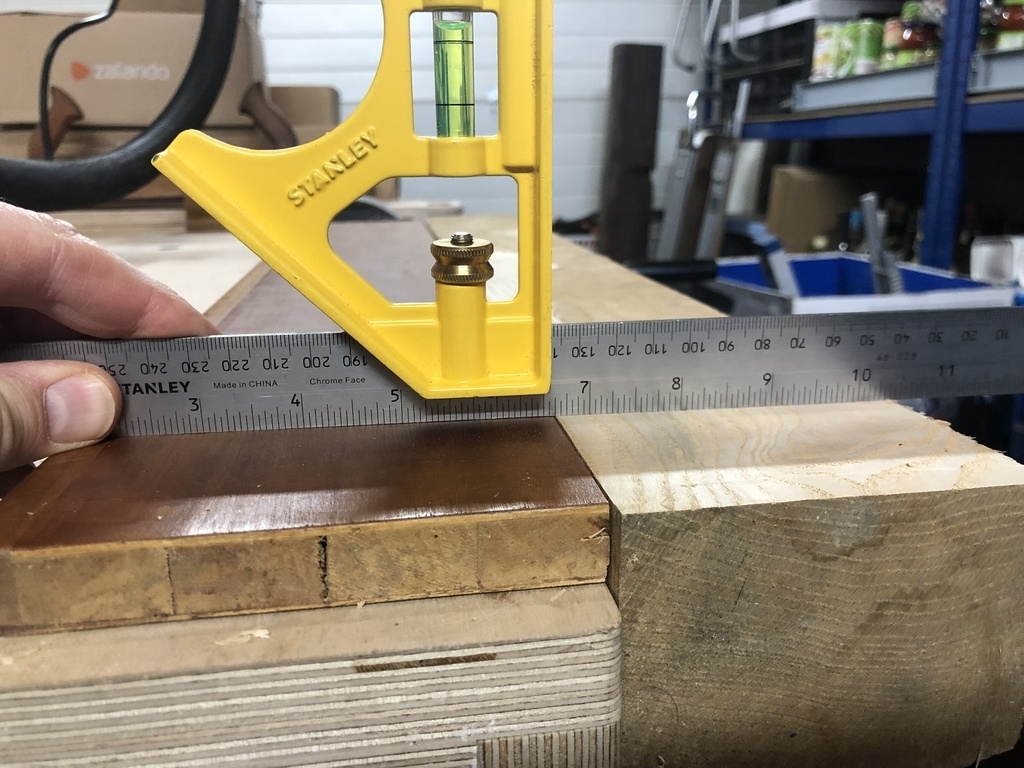

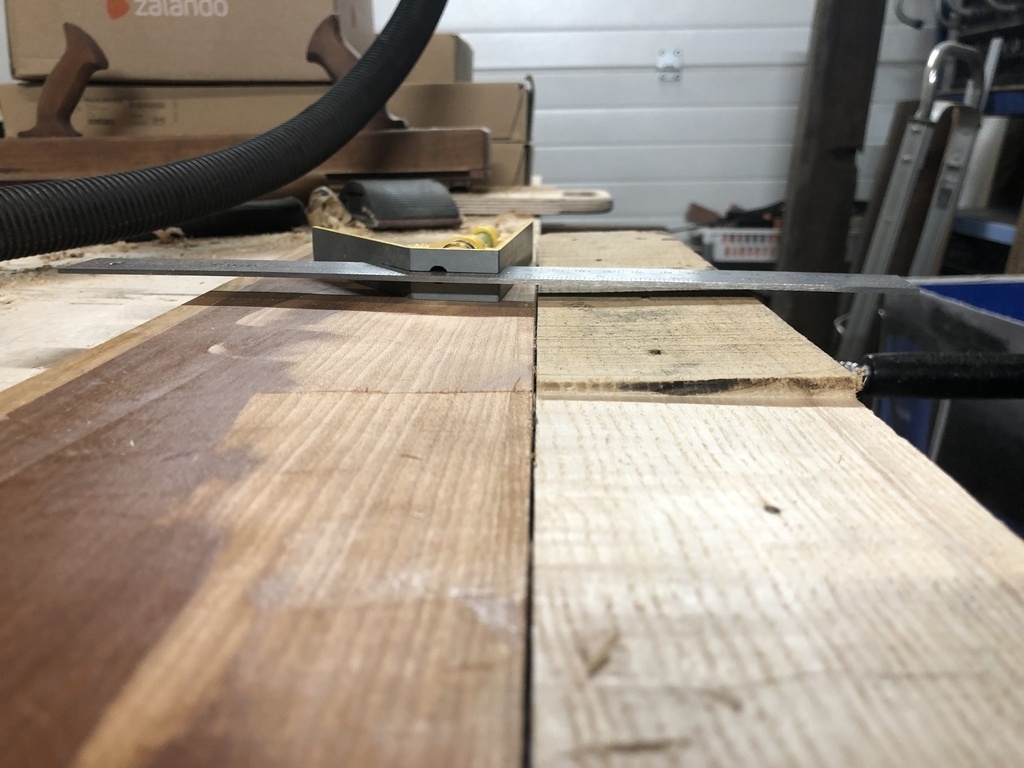

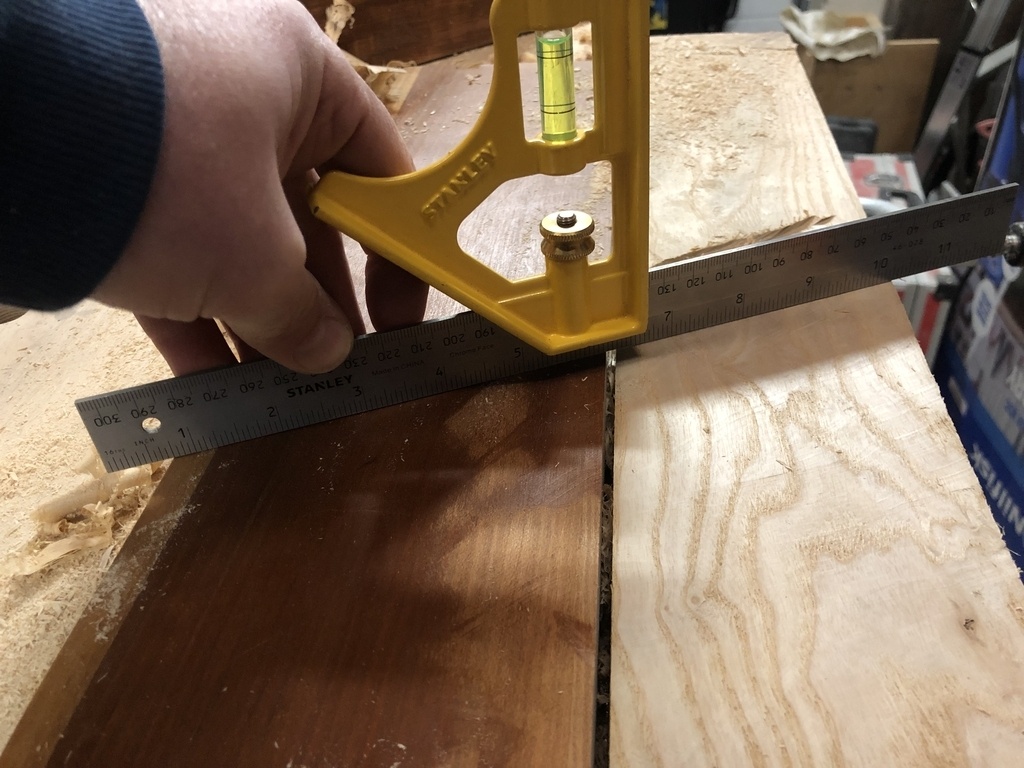

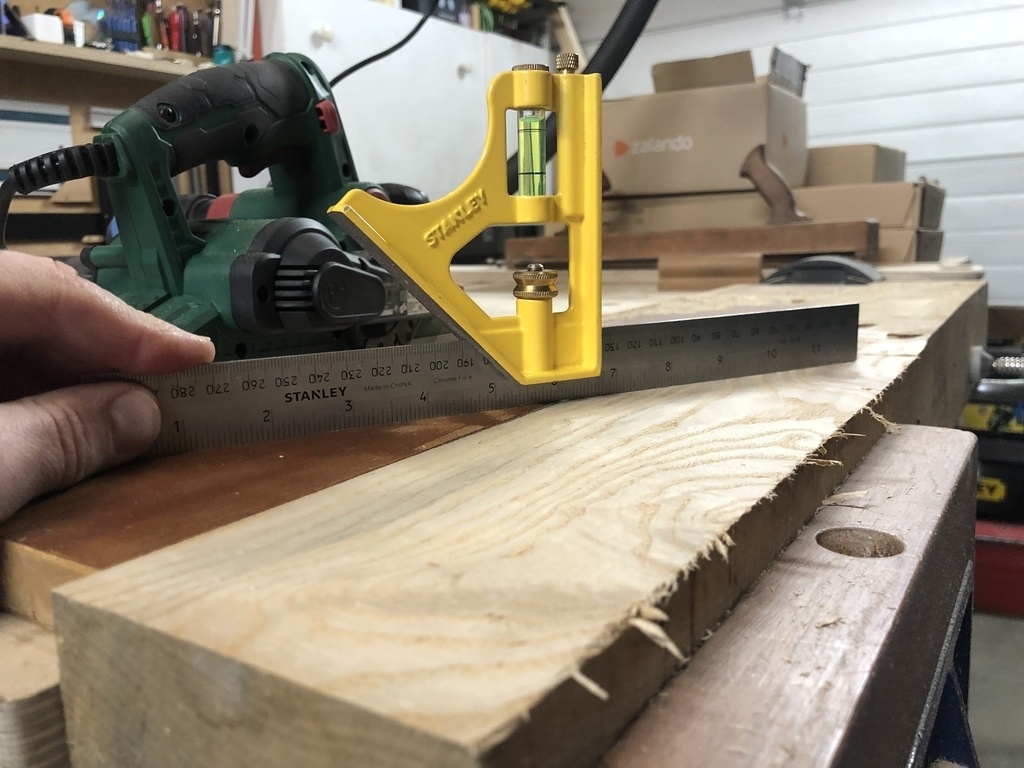

La surface usinée est maintenant bien alignée avec la planche de référence.
En pratique
A ma grande surprise, en pratique ça ne marche pas mal!
Les qualités géométriques ne sont pas mauvaises, on obtient une planéité honorable.
Pour la profondeur de coupe et le nombre de passe, j'ai essayé différentes méthodes, y compris d'aller au max des capacités de la machine.
Ce n'est pas ce qui a donné les meilleurs résultats.
J'en suis arrivé à la méthode suivante : je règle la profondeur de coupe sur le rabot normalement, par exemple 1 mm, quelque soit le débord (c'est à dire même si la pièce à usiner dépasse par endroit de 5 mm).
Si le débord est supérieur à 1 mm, je vais faire plusieurs passes. Au début, le rabot aura le nez en l'air.
puis à un moment j'aurai retiré suffisamment de bois pour que la semelle arrière soit en appui sur la surface de référence.
Je peux alors arrêter, ça ne descendra plus. Je me décale de un peu moins de la largeur de la coupe, et je recommence.
Pour la finition, elle peut se faire avec le rabot électrique ou à main, mais plus besoin de ce montage.

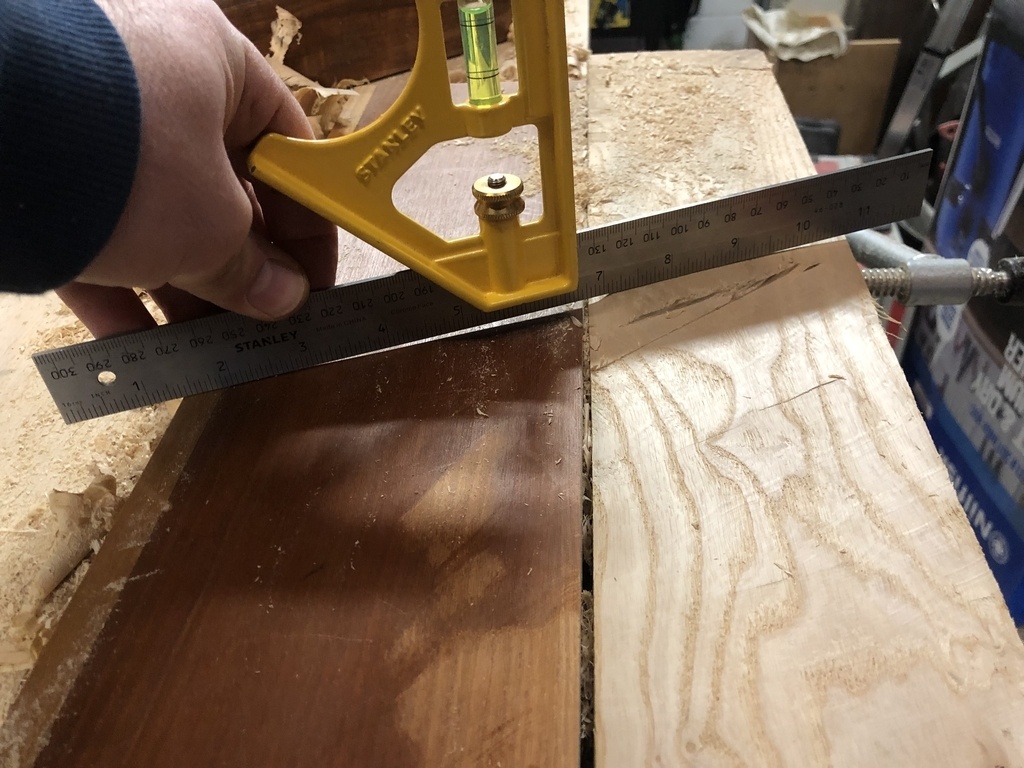

J'ai fais différents essais, on le vois sur les photos, par exemple en passant le rabot en diagonale, et non à 90°.
Dans mon idée, il s'agissait d'augmenter la planéité.
En pratique ça ne marche pas très bien. Le rabot est gêné dans son avance par le côté brut, et il se soulève sur la gauche (dans mon cas).
Il vaut mieux faire des passes bien perpendiculaires à mon avis.
C'est également la raison pour laquelle passer le rabot dans le sens de la longueur, en le décalant petit à petit vers la droite ne marche pas. En basculant, les fers du rabot, qui dépassent légèrement de la semelle du rabot, viendrait sur la gauche abimer la surface de référence.
Il faut donc passer le rabot perpendiculairement, même si cela ne semble pas très optimal.

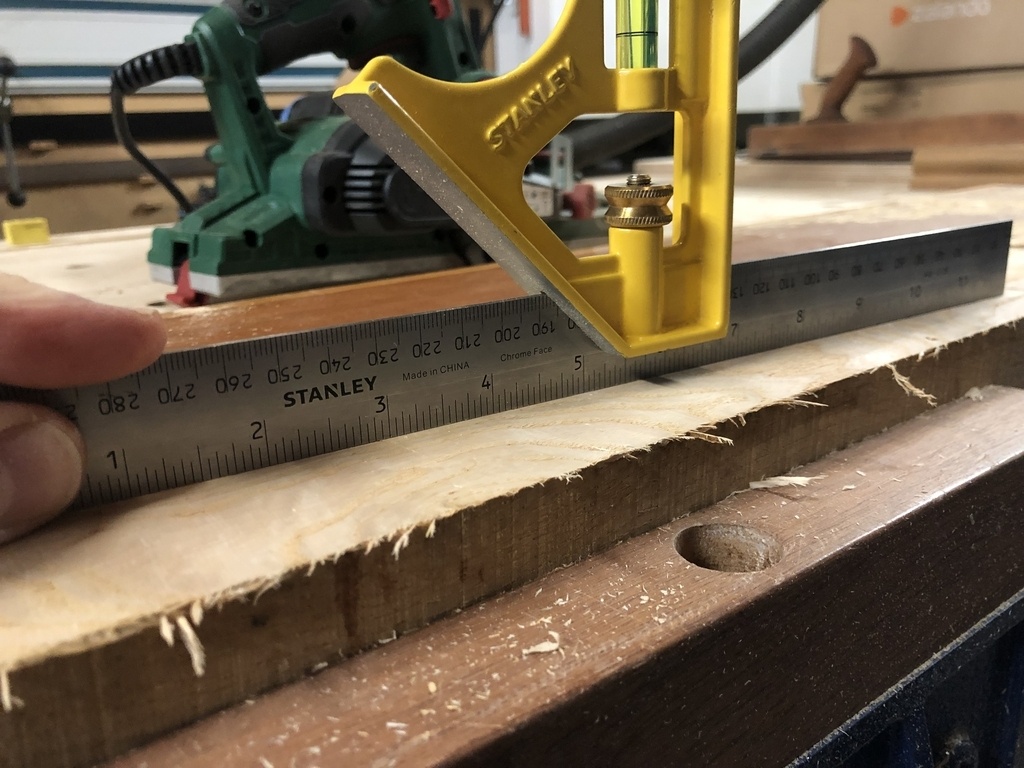

On voit sur l'image précédente que la surface de référence est attaquée.
On pourrait se dire que la surface de référence n'était peut-être pas plane, ou que j'ai trop appuyé sur l'avant du rabot.
Mais je crois que la vrai explication a été donné avant : le fait d'avoir mis le rabot en travers, et donc de l'avoir incliné à droite fait que le bout des fers est descendu sous le plan de référence.
(Le rabot fait 80 mm de large, mais les fers font 82 mm).
Il faudrait refaire l'exercice plusieurs fois avec la même surface de référence, et vérifier qu'elle ne se dégrade pas.
Je n'ai pas été jusque la pour le moment.

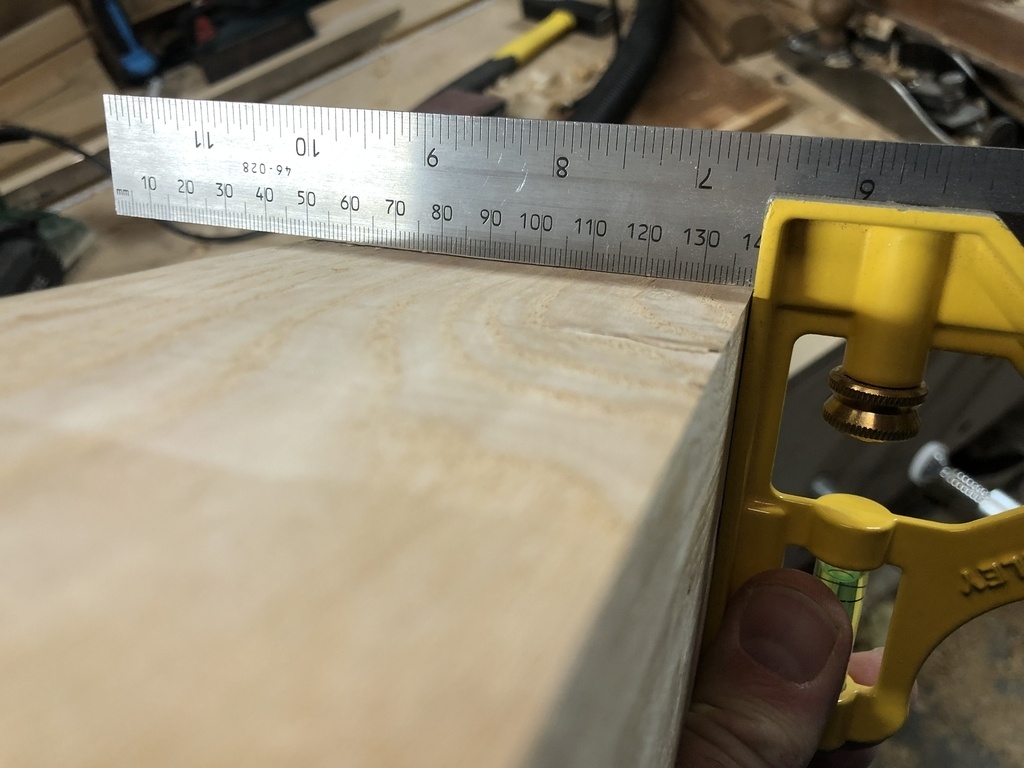

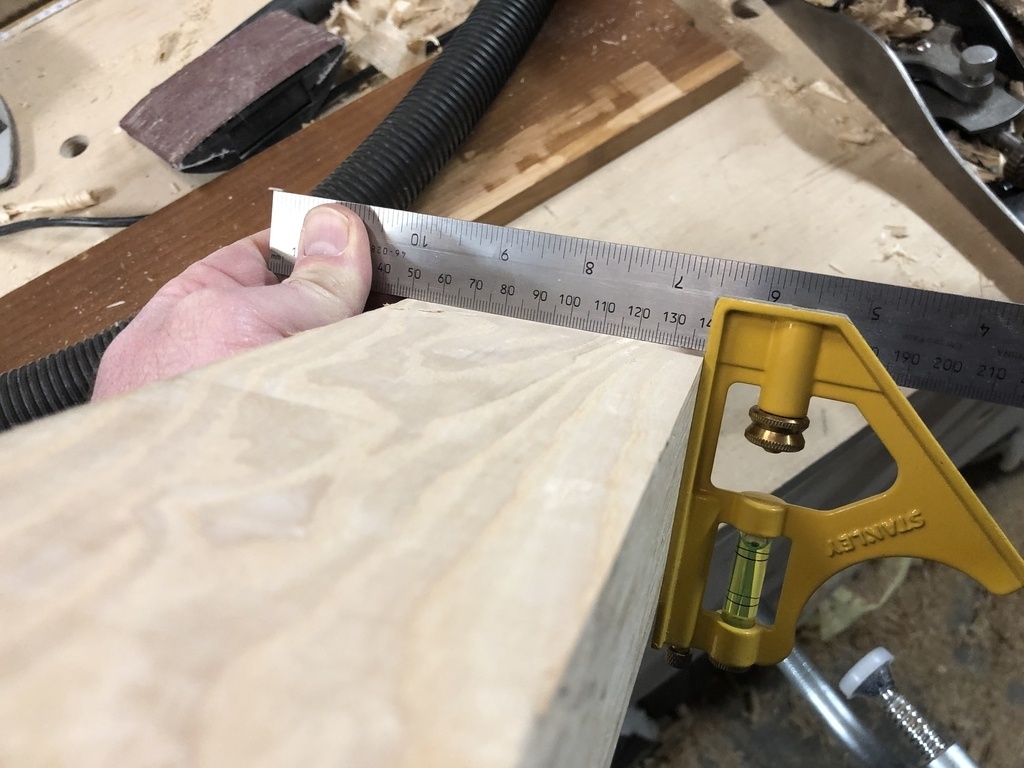

Profitant du tablier perpendiculaire de mon établi, j'ai poussé jusqu'à équarrir avec cette méthode, en tournant la pièce à usiner d'un quart de tour, la face fraichement usinée venant s'appuyer sur le tablier, avec un résultat honorable là aussi.
En conclusion
En conclusion, et comme toujours, rien ne vaut une dégauchisseuse.
Mais quand on en a pas, cette méthode permet de faire le job.
On pourrait même l'appliquer sur chantier, sans établi : il faudrait une sorte de long profil en L, que l'on serrerait (sans le gauchir) sur le flanc de la pièce à usiner, et roulez jeunesses!
Ca vaut ce que ça vaut, à vous de voir.
