Skab

Premier établi

  Ce pas à pas présente un projet en cours de réalisation.

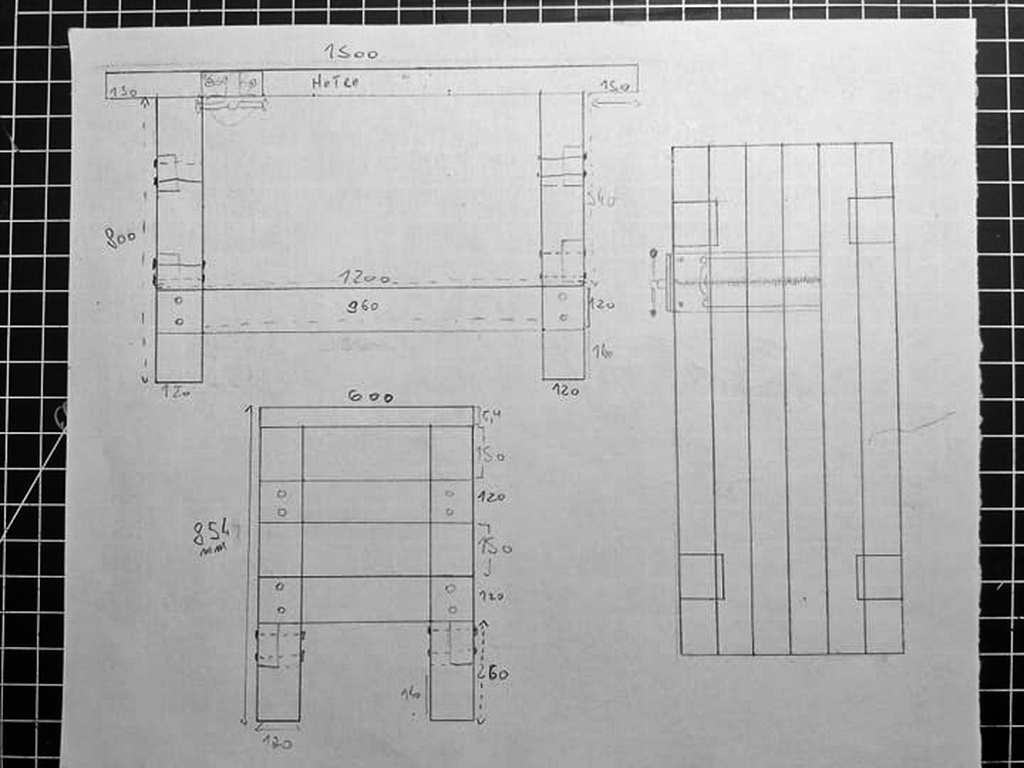

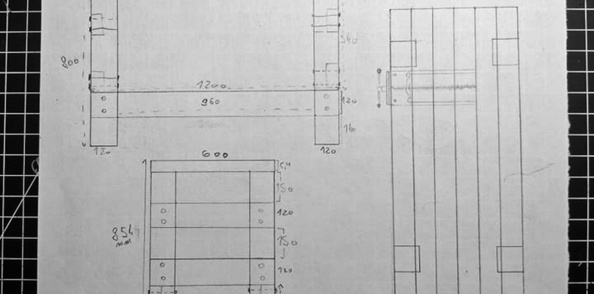

Plan technique
Plan technique
+

Apres les conseils de beaucoup d'entre vous voici mon premier plan pour mon établi.
"Merci encore !"

N'hésitez pas à faire vos critique et commentaires :) !

BOIS

  • Hetre plateau -> 54 mm / 1500 de L et 60 de l X6

  • Epicea : Montant -> 120 mm / L860 L 120 l X4
    Traverse face + arrière -> 120 mm / 1205 L 120 l X2
    Traverse Droite et gauche -> 120 mm / 605 L 120 l X4

Mis à jour

Partager

Plan et feuille de débit + montage

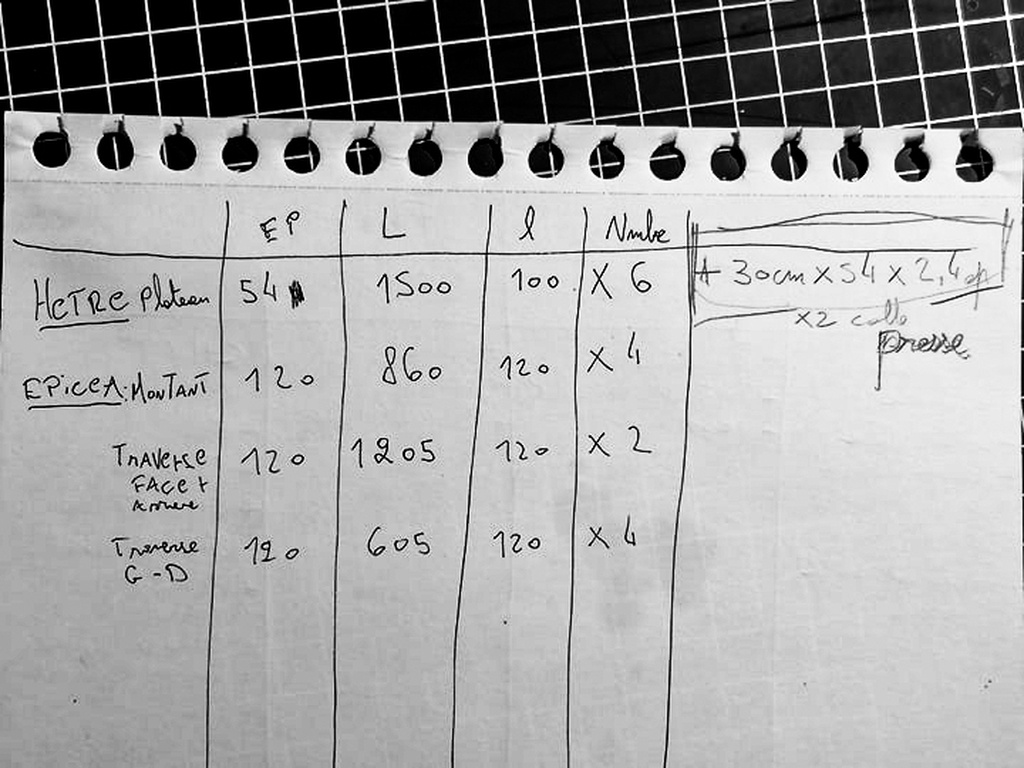

Voici ma feuille de débit, je compte me fournir chez blwood
Voici le catalogue : blwood.be/Cata...ois-massif.html

Ainsi que le plan avec les mesures et mes intention de montage pour le piétement.

N'hésitez pas à me faire des retour quant à mes choix ! 😉

Merci d'avance !

Publié

  Ce pas à pas présente un projet en cours de réalisation.

Publications associées


Discussions

Skab a publié le pas à pas "Premier établi".
il y a 3 ans
AvecUnBoutDeBois
( Modifié )

C'est bien parti Skab.
Juste une remarque par rapport à tes contraintes :
Le plateau en hêtre sera lourd (environ 33kg). Si tu envisages de déplacer ton établi, il faudrait peut-être le réaliser en 2 parties.

Skab

Merci du conseil :) !

Artanux

Dans "The Anarchist's Workbench" (

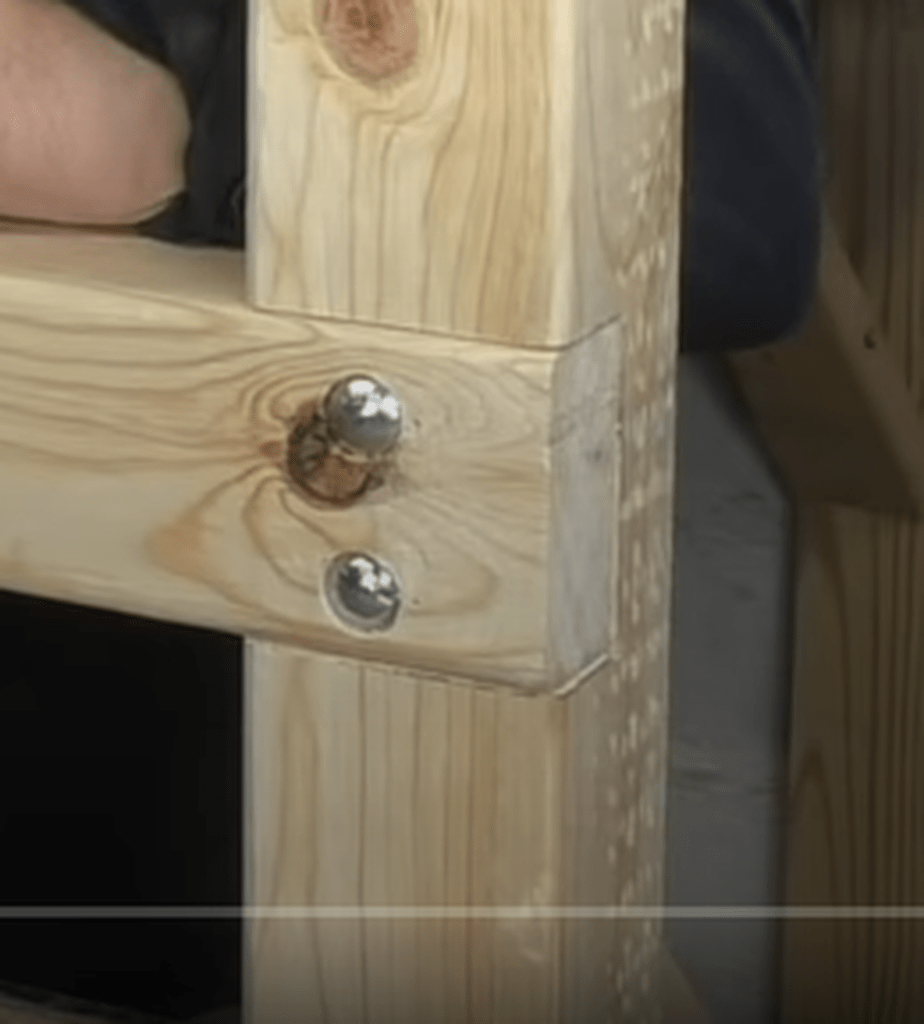

), l'auteur explique que les assemblages avec des gros boulons métaliques finissent par avoir du jeux. On peut resserer mais le boulon finit par s'enfoncer dans le bois.

Ça vaut peut-être la peine que tu regardes les assemblages qu'il propose (le pdf est gratuit!).

JPM

Pourquoi fais tu un assemblage « mi-bois » ? Perso je ferais avec tenon / mortaise ou faux tenon.
Pour le plateau moi aussi je le ferais en 2 parties.
L’espace permettant de mettre des serre-joints.Si tu veux 600 tu mets 2 demi-plateaux de 295.
Pour les traverses la haute je la mettrais à fleur de plateau ( tu pourrais mettre des tirefonds)
la traverse basse au dessous de la traverse latérale. A mon avis tu aurais une meilleurs stabilité.
Tenon/ mortaise tu les mets à la même hauteur.
Jean-Paul
